Caractéristiques techniques	Cuisinière SMEG C92IPN2, 90 cm, 5 foyers, four à gaz, finition inox
Type de cuisson	Gaz
Capacité du four	70 litres
Nombre de foyers	5 foyers à gaz
Dimensions (L x P x H)	90 x 60 x 85 cm
Poids	80 kg
Utilisation	Facilité d'utilisation avec des commandes manuelles et un allumage électronique
Entretien	Nettoyage facile grâce à la finition inox et aux grilles amovibles
Sécurité	Système de sécurité gaz avec thermocouple
Accessoires inclus	Grille de cuisson, plat à rôtir
Informations générales	Garantie de 2 ans, conforme aux normes européennes de sécurité

FOIRE AUX QUESTIONS - C92IPN2 SMEG

Comment allumer la cuisinière SMEG C92IPN2 ?

Pour allumer la cuisinière, tournez le bouton de commande de la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position désirée.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez que la cuisinière est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer la surface de cuisson en vitrocéramique ?

Utilisez un nettoyant pour vitrocéramique et un chiffon doux. Évitez les éponges abrasives qui pourraient rayer la surface.

La cuisinière émet des bruits étranges pendant son utilisation, que faire ?

Ces bruits peuvent être normaux lors de l'expansion ou de la contraction des matériaux. Si les bruits sont forts ou inhabituels, contactez le service client.

Comment régler la température du four ?

Utilisez le bouton de commande du four pour sélectionner la température souhaitée, en tournant jusqu'à ce que l'affichage indique la température désirée.

Est-il normal que la lumière du four clignote ?

Oui, cela indique que le four est en train de préchauffer. Une fois la température atteinte, la lumière restera allumée de manière continue.

Comment régler la minuterie de la cuisinière ?

Tournez le bouton de la minuterie dans le sens des aiguilles d'une montre pour régler le temps souhaité. La minuterie sonnera lorsque le temps est écoulé.

Que faire si le four ne fonctionne pas ?

Vérifiez que le four est bien alimenté en électricité et que la porte est correctement fermée. Si le problème persiste, contactez un technicien.

Comment enlever les grilles du four pour le nettoyage ?

Tirez simplement les grilles vers vous jusqu'à ce qu'elles se détachent des supports. Lavez-les à la main ou au lave-vaisselle.

Puis-je utiliser des ustensiles en métal sur la surface en vitrocéramique ?

Il est préférable d'utiliser des ustensiles en matériaux compatibles, tels que l'acier inoxydable ou la fonte, pour éviter de rayer la surface.

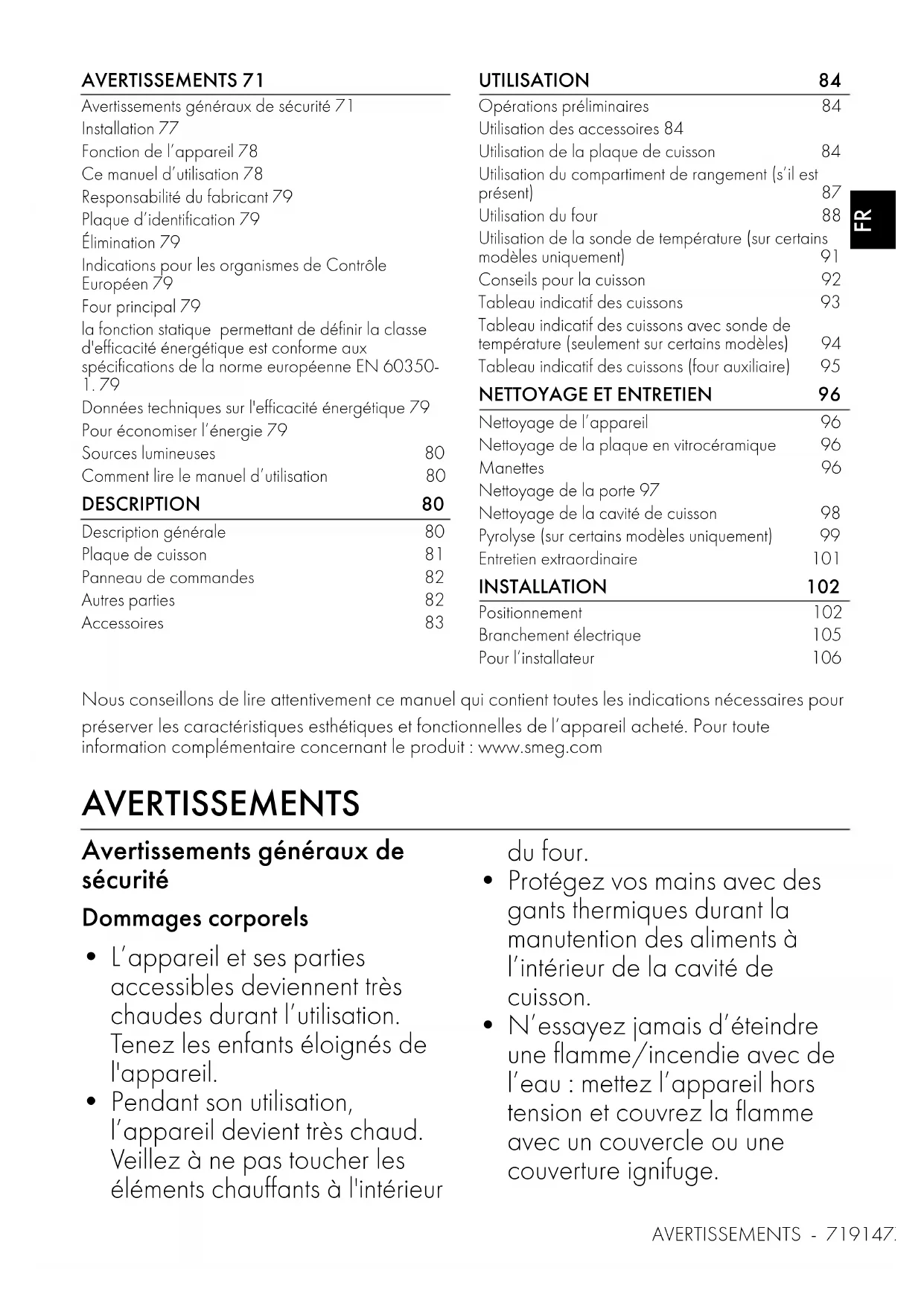

MODE D'EMPLOI C92IPN2 SMEG

AVERTISSEMENTS 71 Avertissements généraux de sécurité 71Installation 77Fonction de l’appareil 78Ce manuel d’utilisation 78Responsabilité du fabricant 79Plaque d’identification 79Élimination 79Indications pour les organismes de Contrôle Européen 79Four principal 79la fonction statique permettant de définir la classe d'efficacité énergétique est conforme aux spécifications de la norme européenne EN 60350-1. 79Données techniques sur l'efficacité énergétique 79Pour économiser l’énergie 79Sources lumineuses 80Comment lire le manuel d’utilisation 80 DESCRIPTION 80 Description générale 80Plaque de cuisson 81Panneau de commandes 82Autres parties 82Accessoires 83 UTILISATION 84 Opérations préliminaires 84Utilisation des accessoires 84Utilisation de la plaque de cuisson 84Utilisation du compartiment de rangement (s’il est présent) 87Utilisation du four 88Utilisation de la sonde de température (sur certains modèles uniquement) 91Conseils pour la cuisson 92Tableau indicatif des cuissons 93Tableau indicatif des cuissons avec sonde de température (seulement sur certains modèles) 94Tableau indicatif des cuissons (four auxiliaire) 95

NETTOYAGE ET ENTRETIEN 96

Nettoyage de l’appareil 96Nettoyage de la plaque en vitrocéramique 96Manettes 96Nettoyage de la porte 97Nettoyage de la cavité de cuisson 98Pyrolyse (sur certains modèles uniquement) 99Entretien extraordinaire 101 INSTALLATION 102 Positionnement 102Branchement électrique 105Pour l’installateur 106 Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l’appareil acheté. Pour toute information complémentaire concernant le produit : www.smeg.com AVERTISSEMENTS Avertissements généraux de sécurité Dommages corporels

• L’appareil et ses parties accessibles deviennent très chaudes durant l’utilisation. Tenez les enfants éloignés de l'appareil.

• Pendant son utilisation, l’appareil devient très chaud. Veillez à ne pas toucher les éléments chauffants à l'intérieur du four.

• Protégez vos mains avec des gants thermiques durant la manutention des aliments à l’intérieur de la cavité de cuisson.

• N’essayez jamais d’éteindre une flamme/incendie avec de l’eau : mettez l’appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge.72 - AVERTISSEMENTS 91477A753/C

• Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience et de connaissances, s’ils sont surveillés et instruits sur l’utilisation sûre de l’appareil et sur les dangers possibles liés à ce dernier.

• Les enfants ne doivent pas jouer avec l’appareil.

• Éloignez les enfants de moins de 8 ans s’ils ne font pas l’objet d’une surveillance constante.

• Ne laissez pas les enfants de moins de 8 ans s’approcher de l’appareil durant son fonctionnement.

• Les opérations de nettoyage et d’entretien ne doivent jamais être effectuées par des enfants sans surveillance.

• Faites très attention au réchauffement rapide des zones de cuisson. Évitez de chauffer les casseroles à vide. Danger de surchauffe.

• Après l’utilisation, éteignez les zones de cuisson qui restent très chaudes pendant un certain temps. Ne touchez pas les surfaces de la plaque de cuisson.

• Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continuellement surveillé.

• ATTENTION : Cuisiner sans surveillance des aliments contenant de la graisse et/ou de l'huile peut être dangereux et provoquer un incendie. N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez plutôt l'appareil, puis couvrez la flamme avec, par exemple, un couvercle ou une couverture.

• N'utilisez pas les fonctions Booster et/ou Double Booster (si elles sont présentes) pour réchauffer des aliments gras ou huileux, risque d'incendie.

• Pendant la cuisson, les objets métalliques comme les couverts ou la vaisselle ne doivent pas être posés sur le dessus de la plaque de cuisson car ils risquent de surchauffer.

• N’utilisez pas de boîtes, de récipients fermés ou de boîtes en plastique pour la cuisson.

• N'introduisez pas d'objets métalliques pointus (couverts ou ustensiles) dans les fentes de l'appareil.

• N'utilisez pas ou ne conservez pas de matériaux inflammables à proximité de l'appareil.

• Ne versez pas d’eau directement sur les lèchefrites très chaudes.

• Durant la cuisson, la porte du four doit être fermée.AVERTISSEMENTS - 7391477A753/C

• En cas d’intervention sur les aliments ou à la fin de la cuisson, ouvrez la porte 5 cm pour quelques secondes, laissez sortir la vapeur, puis ouvrez complètement la porte.

• N’ouvrez pas le compartiment de rangement (s’il est présent) lorsque le four est allumé et encore chaud.

• Les objets laissés dans le compartiment de rangement (s’il est présent) pourraient être très chauds après l’utilisation du four.

• Mettez l’appareil hors tension après l’utilisation.

• Ne tirez jamais le câble pour débrancher la fiche (si elle est présente).

• N’UTILISEZ PAS DE VAPORISATEURS À

• Avant toute intervention sur l’appareil (installation, entretien, positionnement ou déplacement), portez toujours des équipements de protection individuelle.

• N'effectuez pas d'opérations de nettoyage lorsque l'appareil est encore chaud ou en fonctionnement.

• Avant toute intervention, désactivez l’alimentation électrique générale.

• ATTENTION : Avant de remplacer les lampes d'éclairage interne, assurez- vous que l'appareil soit éteint et débranché de l'alimentation électrique ou que l'alimentation générale ait été coupée.

• Les lampes utilisées dans cet appareil sont des lampes spécifiques pour les appareils ménagers, ne les utilisez pas pour l'éclairage domestique.

• N’essayez jamais de réparer l’appareil sans l’intervention d’un technicien qualifié.

• Pour éviter tout danger, si le câble d’alimentation électrique est abîmé, contactez immédiatement le service d’assistance technique qui se chargera de le remplacer.

• Éteignez immédiatement l’appareil en cas de lézardes, de fissures ou de cassure de la surface de cuisson en vitrocéramique. Mettez l’appareil hors tension et interpellez le service d’assistance technique.

• Ne touchez pas et ne nettoyez pas la surface de la plaque de74 - AVERTISSEMENTS 91477A753/C cuisson durant le fonctionnement ou lorsque les voyants de chaleur résiduelle sont allumés.

• Activez le verrouillage des commandes si des enfants ou des animaux domestiques peuvent atteindre la table de cuisson.

• Après utilisation, éteignez les plaques. Ne vous fiez jamais uniquement au détecteur de présence des casseroles.

• Surveillez attentivement les enfants, car ils s’aperçoivent difficilement de l’indication de chaleur résiduelle. Après l’utilisation, les zones de cuisson restent très chaudes pendant un certain temps, même si elles sont éteintes. Évitez que les enfants ne touchent les zones de cuisson.

• Les porteurs de pacemakers ou d’autres dispositifs semblables doivent s’assurer que le fonctionnement de leurs appareils n’est pas compromis par le champ inductif dont la gamme de fréquence est comprise entre 20 et 50 kHz.

• Conformément aux dispositions relatives à la compatibilité électromagnétique, la plaque de cuisson à induction électromagnétique appartient au groupe 2 et à la classe B (EN 55011). Dommages subis par l’appareil

• N'utilisez pas de nettoyants abrasifs agressifs ou de racloirs métalliques tranchants pour nettoyer la porte vitrée du four, car ils risquent de rayer la surface et de la faire éclater.

• Utilisez éventuellement des outils en bois ou en plastique.

• N’utilisez pas de jets de vapeur pour nettoyer l’appareil.

• N’utilisez pas l’appareil comme surface d’appui.

• N’obstruez pas les ouvertures, les fentes d’aération et d’évacuation de la chaleur.

• Ne vous asseyez pas sur l’appareil.

• Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte de l’appareil.

• Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu’à l’arrêt complet. Les dispositifs de blocage mécanique de sécurité empêchent leur extraction et doivent être tournés vers le bas et vers l’arrière du four.

• Ne laissez pas l'appareil sans surveillance pendant des cuissons risquant de provoquerAVERTISSEMENTS - 7591477A753/C

une surchauffe et la combustion de graisses et d'huiles. Faites très attention.

• Danger d’incendie : Ne posez aucun objet sur les surfaces de cuisson.

• N’utilisez pas de produits en spray à proximité du four.

• N’utilisez pas de vaisselle ni de récipients en plastique pour la cuisson.

• N’introduisez ni des boîtes ni des récipients fermés dans la cavité de cuisson.

• Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.

• Ne couvrez pas la sole de la cavité de cuisson avec des feuilles d'aluminium.

• Ne posez pas de casseroles ni de lèchefrites sur le fond de la cavité de cuisson.

• Si nécessaire, il est possible d’utiliser la grille pour lèchefrite (fournie ou vendue séparément selon les modèles) en la positionnant sur le fond comme support pour la cuisson.

• Si vous souhaitez utiliser du papier sulfurisé, placez-le de façon à ce qu’il ne gêne pas la circulation d’air chaud à l’intérieur du four.

• Ne posez pas de casseroles ni de lèchefrites directement sur la vitre interne du four quand la porte est ouverte.

• Les récipients ou les grils à viande doivent être placés à l’intérieur du périmètre de la table de cuisson.

• Tous les récipients doivent avoir un fond plat et lisse.

• En cas de débordement, éliminez le liquide en excès de la table de cuisson.

• Ne renversez pas sur le plan de cuisson des substances acides comme du jus de citron ou du vinaigre.

• Ne renversez pas de sucre ni de mélanges sucrés sur le plan durant la cuisson.

• Ne posez pas de matériaux ou de substances (papier, plastique ou feuilles d’aluminium) risquant de fondre ou de prendre feu durant la cuisson.

• N’utilisez pas de jets de vapeur pour nettoyer l’appareil.

• Placez les récipients directement sur la surface en vitrocéramique.

• Ne posez pas de casseroles ni de poêles vides sur les zones de cuisson allumées.

• N’utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants.

• N’utilisez pas de produits de nettoyage à base de chlore, d’ammoniaque ou d’eau de Javel sur les parties en acier ou76 - AVERTISSEMENTS 91477A753/C traitées en surface et avec des finitions métalliques (par ex., anodisations, nickelages, chromages).

• N’utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques).

• La surface en vitrocéramique est très résistante aux chocs. Évitez cependant que des objets solides et durs ne tombent sur la surface de cuisson car ils risquent de l'endommager.

• N’utilisez pas la porte ouverte comme levier pour faire entrer l’appareil dans le meuble.

• N’exercez pas de pressions excessives sur la porte ouverte.

• Vérifiez qu’aucun objet ne reste coincé dans la porte du four.

• N’utilisez pas la poignée pour soulever ou déplacer cet appareil.

• Cet appareil n’est pas conçu pour fonctionner avec des temporisateurs externes ou des systèmes de commande à distance. Sonde de température (si elle est présente)

• Ne touchez ni la tige ni la pointe de la sonde de température après son utilisation.

• Protégez vos mains avec des gants thermiques lorsque vous utilisez la sonde de température

• Ne rayez pas et n’endommagez pas les surfaces émaillées ou chromées avec la pointe ou la fiche jack de la sonde de température.

• N’introduisez pas la sonde de température dans les ouvertures et les fentes de l’appareil.

• Lorsque vous n’utilisez pas la sonde de température, assurez-vous que le couvercle de protection est fermé.

• La sonde de température ne doit pas être laissée sans surveillance.

• Ne permettez pas aux enfants de jouer avec la sonde.

• Veillez à ne pas vous blesser avec les parties tranchantes de la sonde.

• Ne tirez pas sur le câble pour retirer la sonde de température de la prise ou de l’aliment.

• Veillez à ce que la sonde de température ou son câble ne s’encastre pas dans la porte.

• Évitez le contact de la sonde de température ou de son câble avec les éléments chauffants à l’intérieur de la cavité de cuisson.

• Aucune partie de la sonde de température ne doit entrer en contact avec les parois de la cavité de cuisson, les élémentsAVERTISSEMENTS - 7791477A753/C

chauffants, les grilles ou les lèchefrites pendant qu’elles sont encore chaudes.

• La sonde de température ne doit pas être conservée à l’intérieur de l’appareil.

• Retirez la sonde de température du four avant de procéder à la pyrolyse (si disponible).

• N’utilisez pas la sonde de température au cours de la pyrolyse (si disponible).

• Assurez-vous que la fiche de la sonde soit complètement insérée dans la prise.

• N’utilisez pas la sonde pour insérer ou retirer des aliments de la cavité de cuisson.

• Utilisez uniquement la sonde de température fournie avec cet appareil. Pour les appareils à pyrolyse

• Durant la pyrolyse, les surfaces pourraient atteindre des températures plus élevées que la normale. Conservez hors de la portée des enfants.

• Avant de démarrer la pyrolyse, éliminez de l’intérieur de la cavité de cuisson les résidus consistants d’aliments ou les débordements datant des cuissons précédentes.

• Avant de démarrer la pyrolyse, enlevez tous les accessoires présents à l’intérieur de la cavité de cuisson, y compris les glissières latérales.

• Avant de démarrer la pyrolyse, éteignez les brûleurs ou les plaques électriques de la plaque de cuisson.

• Durant la première pyrolyse des odeurs désagréables peuvent se dégager : elles sont dues à l’évaporation normale des substances huileuses de fabrication. Ce phénomène est parfaitement normal et il disparaît après la première pyrolyse. Installation

• N’installez pas cet appareil sur un piédestal.

• Avant toute intervention sur l’appareil (installation, entretien, positionnement ou déplacement), munissez-vous de équipements de protection individuelle.

• Positionnez l’appareil dans le meuble avec l’aide d’une autre personne.

• Vérifiez que le meuble a les ouvertures nécessaires.

• Vérifiez que le matériau du meuble résiste à la chaleur.

• Pour éviter les éventuelles surchauffes, l’appareil ne doit pas être installé derrière une porte décorative ou un panneau.78 - AVERTISSEMENTS 91477A753/C

• Du personnel qualifié doit effectuer l’installation et les interventions d’assistance dans le respect des normes en vigueur.

• Un technicien habilité doit effectuer le branchement électrique.

• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique.

• Utilisez des câbles résistant à une température d’au moins 90 °C.

• Le couple de serrage des vis des conducteurs d’alimentation du bornier doit être égal à 1,5- 2 Nm.

• Veillez à ne pas brancher d’autres appareils électriques. Les câbles d’alimentation ne doivent jamais se trouver au contact des zones de cuisson chaudes.

• L’installation et le remplacement éventuel du câble de branchement électrique doit être exclusivement réalisé par du personnel technique autorisé.

• Pour éviter tout danger, si le câble d’alimentation électrique est abîmé, contactez immédiatement le service d’assistance technique qui se chargera de le remplacer.

• Permettez le débranchement de l'appareil après l'installation, au moyen d'une prise accessible ou d'un interrupteur dans le cas d'un raccordement fixe.

• Sur la ligne d’alimentation, prévoyez un dispositif qui assure la déconnexion du réseau omnipolaire avec une distance d’ouverture des contacts suffisante à permettre la déconnexion complète dans les conditions relevant de la catégorie III de surtension, conformément aux règles d’installation.

• Cet appareil peut être utilisé jusqu’à une altitude de 2 000 m au-dessus du niveau de la mer. Fonction de l’appareil Cet appareil est destiné à la cuisson d’aliments dans le milieu domestique. Toute autre utilisation est impropre. En outre, il ne peut pas être utilisé :

• dans la zone cuisine par les employés dans les magasins, dans les bureaux, dans les milieux de travail ;

• dans les fermes / gîtes ruraux ;

• par les clients des hôtels, des motels et des résidences ;

• dans les bed & breakfast. Ce manuel d’utilisation

• Ce manuel d’utilisation fait partie intégrante de l’appareil. Conservez-le en parfait état et à portée de main de l’utilisateur pendant tout le cycle de vie de l’appareil.

avant d’utiliser l’appareil.

• Les explications fournies dans ce manuel comprennent des images qui décrivent l’affichage habituel à l’écran. Néanmoins, il ne faut pas oublier que l’appareil pourrait disposer d’une version actualisée du système ; ainsi, ce qui s’affiche à l’écran pourrait différer des illustrations fournies dans ce manuel. Responsabilité du fabricant Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par :

• l’utilisation de l’appareil différente de celle prévue ;

• le non-respect des prescriptions du manuel d’instructions ;

• l’altération même d’une seule partie de l’appareil ;

• l’utilisation de pièces détachées non d’origine. Plaque d’identification La plaque d'identification contient les données techniques, le numéro de série et le marquage. N’enlevez jamais la plaque d’identification. Élimination Cet appareil, conforme à la directive européenne DEEE (2012/19/UE), doit être éliminé séparément des autres déchets au terme de son cycle de vie. Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l’environnement, conformément aux directives européennes en vigueur. Pour éliminer l’appareil :

• Coupez le câble d’alimentation électrique et retirez-le.

• Confiez l’appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l’achat d’un appareil équivalent, à raison d’un contre un. On précise que pour l’emballage de nos produits, nous utilisons des matériaux non polluants et recyclables.

• Confiez les matériaux de l’emballage aux centres de collecte sélective. Indications pour les organismes de Contrôle Européen Four principal Mode convection forcée la fonction ECO permettant de définir la classe d'efficacité énergétique est conforme aux spécifications de la norme européenne EN 60350-1. Four auxiliaire Mode convection forcée la fonction statique permettant de définir la classe d'efficacité énergétique est conforme aux spécifications de la norme européenne EN 60350-1. Données techniques sur l'efficacité énergétique Les informations relatives aux règlements européens sur l'étiquetage énergétique et l'éco- conception sont fournies dans un document séparé accompagnant les instructions du produit. Ces données figurent dans la « Fiche d'information du produit » qui peut être téléchargée sur le site web à la page consacrée au produit en question. Pour économiser l’énergie

• Ne préchauffez l’appareil que si la recette l’exige.

• Sauf indication contraire sur l’emballage, décongelez les aliments surgelés avant de les introduire dans la cavité de cuisson.

• En cas de cuissons multiples, on conseille de cuire les aliments l’un après l’autre pour exploiter la chaleur déjà présente dans la cavité de cuisson. Tension électrique Danger d’électrocution

• Coupez l’alimentation électrique générale.

• Débranchez le câble d’alimentation électrique de l’installation électrique. Emballage en plastique Danger d’asphyxie

• Ne laissez jamais sans surveillance l’emballage ni ses parties.

• Évitez que les enfants jouent avec les sachets en plastique de l’emballage.80 - DESCRIPTION 91477A753/C

• Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur.

• Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.

• Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s’est accumulée à l’intérieur du four.

• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.

• Nettoyez constamment la cavité de cuisson. Sources lumineuses

• Cet appareil contient des sources lumineuses remplaçables par l'utilisateur.

• Les sources lumineuses à l’intérieur du produit sont déclarées aptes à fonctionner à une température ambiante ≥300 °C et sont destinées à être utilisées dans des applications à haute température telles que les fours.

• Cet appareil contient des sources lumineuses de classe d'efficacité "G". Comment lire le manuel d’utilisation Ce manuel d’utilisation utilise les conventions de lecture suivantes : DESCRIPTION Description générale 1 Plaque de cuisson 2 Panneau de commandes 3 Lampe d’éclairage du four principal 4 Turbine 5 Joint du four principal 6 Porte du four principal 7 Lampe d’éclairage du four auxiliaire 8 Joint du four auxiliaire Avertissement/Attention Informations/RecommandationsDESCRIPTION - 8191477A753/C

9 Porte du four auxiliaire 10 Compartiment de rangement Niveau du cadre Plaque de cuisson *les puissances sont indicatives et peuvent varier suivant le récipient utilisé ou les réglages effectués. Avantages de la cuisson par induction

• Des économies d’énergie grâce à la transmission directe de l’énergie à la casserole (une vaisselle spéciale réalisée dans un matériau magnétisable est nécessaire), par rapport à la cuisson électrique traditionnelle.

• Plus de sécurité grâce à la transmission d’énergie qui concerne uniquement le récipient posé sur la plaque de cuisson.

• Un haut rendement au niveau de la transmission d’énergie de la zone de cuisson à induction à la base de la casserole.

• Une grande rapidité de réchauffement.

• Réduction du danger de brûlures car la surface de cuisson n’est chauffée que par la base de la casserole ; les aliments qui débordent ne s’y collent pas. Gestion de la puissance La plaque de cuisson est munie d’un module de gestion de la puissance qui en optimise/limite les consommations. Si les niveaux de puissance globaux sélectionnés dépassent la limite maximale admise, la carte électronique gère automatiquement la puissance distribuée par les plaques. Le module essaiera de maintenir les niveaux maximums de puissance distribuable. Les niveaux sélectionnés par la gestion Zone Dimensions H x L (mm) Ø casserole min. (mm) Ø casserole préconisé (mm) Puissance max. absorbée (W)* Puissance absor- bée avec la fonc- tion Booster (W) * 1 190 x 196 120 190 2100 2300 2 190 x 196 120 190 1600 1850 3 270 x 270 145 270 2300 3000 4 180 x 180 110 180 1300 1400 5 210 x 210 120 210 2300 3000 L’appareil est équipé d’un générateur à induction pour chaque zone de cuisson. Chaque générateur situé sous la surface de cuisson en vitrocéramique génère un champ électromagnétique qui induit un courant thermique à la base de la casserole. Dans la zone de cuisson à induction, la chaleur n’est plus transmise aux aliments, mais celle-ci est directement créé à l’intérieur du récipient par les courants inductifs.82 - DESCRIPTION 91477A753/C automatique s’affichent. Panneau de commandes 1 Manettes des zones de cuisson de la plaque Elles sont utiles pour commander les zones de cuisson de la plaque à induction. Enfoncez et tournez les manettes dans le sens des aiguilles d’une montre pour régler la puissance de chaque plaque d’un minimum de 1 à un maximum de 9. La puissance de fonctionnement est indiquée sur l’afficheur positionné sur la plaque de cuisson. 2 Voyant du four principal/auxiliaire Il s’allume lorsque le four est en train de chauffer. Il s’éteint lorsque la température est atteinte. L’intermittence régulière signale que la température à l’intérieur du four est maintenue constante. 3 Manette de température du four principal Cette manette permet de sélectionner la température de cuisson. Tournez la manette dans le sens des aiguilles d’une montre sur la valeur souhaitée comprise entre le minimum et le maximum. 4 Voyant Pyrolyse Il s’allume lorsqu’on active le cycle de nettoyage automatique (pyrolyse). 5 Manette des fonctions du four principal Les différentes fonctions du four s’adaptent aux différents modes de cuisson. Après avoir sélectionné la fonction souhaitée, réglez la température de cuisson par la manette de la température. 6 Programmateur numérique Utile pour afficher l’heure actuelle, sélectionner des cuissons programmées ou programmer le temporisateur minuteur. 7 Manette de température / fonctions du four auxiliaire Elle allume la lampe à l’intérieur du four ou les résistances du gril et de la base à une température qui va, à titre indicatif, d’un minimum de 50 °C à un maximum de 245 °C. À la température maximale, vous pouvez également sélectionner certaines fonctions optimisées pour des cuissons spécifiques. Autres parties Niveaux de positionnement L’appareil dispose de niveaux permettant de positionner les lèchefrites et les grilles à des hauteurs différentes. Les hauteurs d’enfournement sont considérées de bas en haut (voir Description générale). Turbine de refroidissement La turbine refroidit les fours et se met en marche durant la cuisson. Le fonctionnement de la turbine crée un flux d’air normal qui s’échappe par l’arrière de l’appareil et peut continuer pendant un court moment même après son extinction. Éclairage interne L’éclairage interne de l’appareil se déclenche : (Four principal)

• quand on ouvre la porte ; La priorité est donnée à la première zone sélectionnée dans l'ordre chronologique. Le module de gestion de la puissance n’influence pas l’absorption électrique totale de l’appareil. Le programmateur numérique agit seulement sur le four principal. N’obstruez pas les ouvertures, les fentes d’aération et d’évacuation de la chaleur.DESCRIPTION - 8391477A753/C

• quand on sélectionne une fonction quelconque, à l’exception de la fonction

• lorsque vous tournez la manette de température / fonctions du four auxiliaire sur le symbole ou sur une fonction quelconque. Accessoires

• Certains modèles ne sont pas équipés de ces accessoires.

• Les accessoires susceptibles d’entrer au contact des aliments sont fabriqués avec des matériaux conformes aux lois en vigueur.

• Vous pouvez demander les accessoires d’origine fournis ou en option aux centres d’assistance agréés. Utilisez uniquement les accessoires d’origine du fabricant. Lèchefrite profonde Elle permet de récupérer des graisses ayant coulé des aliments posés sur la grille supérieure. Elle est aussi utile pour la cuisson de tartes, pizzas et gâteaux. Grille pour lèchefrite À poser au-dessus d’une lèchefrite, utile pour la cuisson d’aliments qui peuvent goutter. Grille Utile pour y placer les récipients contenant des aliments en train de cuire. Lèchefrite Utile pour la cuisson de tartes, pizzas, gâteaux, biscuits. Il est impossible d’éteindre l’éclairage interne lorsque la porte est ouverte.84 - UTILISATION 91477A753/C Sonde de température (sur certains modèles uniquement) La sonde de température peut être utilisée pour cuire en fonction de la température mesurée par la sonde au centre de l’aliment. UTILISATION Opérations préliminaires

• Éliminez les éventuelles pellicules de protection à l’extérieur et à l’intérieur de l’appareil et des accessoires.

• Retirez les éventuelles étiquettes (à l’exception de la plaque contenant les données techniques) appliquées sur les accessoires et les clayettes.

• Enlevez et lavez tous les accessoires de l’appareil (voir le chapitre « NETTOYAGE ET ENTRETIEN »). Premier chauffage

1. Réglez une cuisson d’au moins une heure

(voir le paragraphe « Utilisation du four »).

2. Chauffez la cavité de cuisson à vide à la

température maximale pour éliminer les éventuels résidus de fabrication. Pendant le chauffage de l’appareil

• ne restez pas dans la pièce. Utilisation des accessoires Grilles et lèchefrites Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu’au point d’arrêt.

• Les dispositifs de blocage mécanique de sécurité qui empêchent l’extraction accidentelle de la grille doivent être orientés vers le bas et vers la partie postérieure de la cavité de cuisson. Grille pour lèchefrite Introduisez la grille pour lèchefrite à l’intérieur de la lèchefrite. De cette manière, on peut récupérer la graisse séparément des aliments durant la cuisson. Utilisation de la plaque de cuisson Tous les contrôles et les commandes de l’appareil sont réunis sur le panneau frontal. Au niveau de chaque manette est indiqué la zone de cuisson qui y est associée. Il suffit de tourner la manette dans le sens des aiguilles d’une Voir les avertissements généraux de sécurité. Introduisez à fond les grilles et les lèchefrites délicatement dans la cavité de cuisson. Nettoyez les lèchefrites avant la première utilisation pour éliminer les éventuels résidus de fabrication.UTILISATION - 8591477A753/C

montre sur la valeur de puissance souhaitée. Récipients utilisables pour la cuisson à induction Les récipients utilisés pour la cuisson à induction doivent être en métal et avoir des propriétés magnétiques et un fond aux dimensions suffisantes. Récipients appropriés :

• Récipients en acier émaillé au fond épais.

• Récipients en fonte au fond émaillé.

• Récipients en inox multicouche, en acier ferritique inoxydable et en aluminium à fond spécial. Récipients inappropriés :

• Récipients en cuivre, en aluminium, en verre réfractaire, en bois, en céramique et en terre cuite. Pour vérifier si la casserole est adéquate, il suffit d’approcher un aimant au fond : s’il est attiré, la casserole est indiquée pour la cuisson à induction. Si vous ne disposez pas d’un aimant, vous pouvez verser dans la casserole une petite quantité d’eau, posez-la sur une zone de cuisson et allumez la plaque. Si le symbole s’affiche, cela signifie que la casserole n’est pas appropriée. Reconnaissance de la casserole Si aucune casserole ne se trouve sur une zone de cuisson ou si la casserole est trop petite, aucune énergie n’est transmise, et le symbole s’affiche. En présence d’une casserole adéquate dans la zone de cuisson, le système de reconnaissance en détecte la présence et allume la plaque de cuisson au niveau de puissance sélectionné, par l’intermédiaire de la manette. La transmission d’énergie s’interrompt également quand on enlève la casserole de la zone de cuisson (le symbole s’affiche). Si la fonction de reconnaissance de la casserole s’active malgré les dimensions réduites des casseroles ou des poêles posées sur la zone de cuisson, seule l’énergie nécessaire sera transmise. Les limites de la reconnaissance de la casserole Le diamètre minimum à la base de la casserole est indiqué par le signe graphique en forme de croix sur la zone de cuisson. Des diamètres de casseroles inférieurs risquent de ne pas permettre la détection de leur présence et donc de ne pas activer l’inducteur. Limitation de la durée de cuisson La plaque de cuisson est équipée d’un dispositif automatique qui limite la durée du fonctionnement. Si vous ne modifiez pas les réglages de la plaque de cuisson, la durée de fonctionnement maximum de chaque zone Durant la première connexion au réseau électrique, un contrôle automatique allume tous les voyants pendant quelques secondes. Après l’utilisation, éteignez les plaques utilisées en tournant la manette correspondante sur « 0 ». Ne vous fiez jamais uniquement au détecteur de présence des casseroles. Utilisez exclusivement des récipients ayant un fond parfaitement plat, indiqués pour les plaques à induction. L’utilisation des casseroles au fond irrégulier pourrait compromettre l’efficience du système de réchauffage jusqu’à empêcher la détection de la casserole sur la plaque.86 - UTILISATION 91477A753/C dépend du niveau de puissance sélectionné. Lorsque vous activez le dispositif de limitation de la durée du fonctionnement, la zone de cuisson s’éteint, un court signal est émis et si elle est chaude le symbole s’affiche. Protection contre la surchauffe Lorsque vous utilisez la plaque de cuisson à la puissance maximale pendant une longue période, l’électronique peut avoir des problèmes de refroidissement si la température ambiante est élevée. Pour éviter les températures trop élevées de l’électronique, la puissance de la zone de cuisson baisse automatiquement. Chaleur résiduelle Après l’extinction de la zone de cuisson, le symbole s’affiche si celle-ci est encore chaude. Lorsque la température descend en dessous de 60°C, le symbole disparaît. Fonction Multizone Grâce à cette fonction, il est possible de commander simultanément les deux zones de cuisson avant gauche et arrière gauche pour l'utilisation de casseroles telles que des poissonnières ou des récipients allongés. Pour activer la fonction Multizone

1. Tournez et maintenez les manettes des

zones de cuisson avant gauche et arrière gauche tournées simultanément dans le sens inverse des aiguilles d’une montre, sur la position « M-A » jusqu’à l’émission d’un bref signal sonore.

2. Remettez la manette de la zone avant

gauche en position 0 et tournez la manette de la zone arrière gauche jusqu’à la position 9 ; un signal sonore prolongé retentit.

3. Tournez la manette de la zone de cuisson

avant gauche pour régler la puissance désirée : cette manette contrôle maintenant les deux zones impliquées. Pour désactiver la fonction Multizone, il suffit de remettre les deux manettes sur la position 0 (off). Accélérateur de réchauffage Cette fonction permet d’atteindre plus rapidement le niveau de réchauffement sélectionné.

1. Tournez la manette dans le sens inverse des

aiguilles d’une montre sur A et relâchez. Le symbole s’affiche.

2. Sélectionnez dans les 3 secondes

successives la puissance de cuisson souhaitée (1...8). La puissance sélectionnée et le symbole clignotent tour à tour sur l’afficheur. On peut augmenter le niveau de puissance à tout moment. La période de « pleine puissance » est automatiquement modifiée. Au terme de la période d’accélération, le niveau de puissance reste celui qu’on avait sélectionné. Fonction Booster La fonction Booster permet d’activer la zone de cuisson à la puissance maximale pendant une période maximum de 5 minutes. Cette fonction permet, par exemple, de porter rapidement à ébullition une grande quantité d’eau ou de passer la viande à feu vif.

• Pour activer la fonction Booster, tournez la manette dans le sens des aiguilles d'une montre sur la position P et maintenez-la jusqu'à ce que le symbole apparaisse sur l'écran correspondant, puis relâchez la manette. Niveau de puis- sance sélection-

Durée maximale de cuisson en heures

Cette fonction gère automatiquement une répartition équitable de puissance sur les deux zones impliquées. Chaque zone de cuisson est munie d’un accélérateur de réchauffage qui permet de distribuer la puissance maximale pendant une durée proportionnelle à la puissance sélectionnée. Si, en revanche, la puissance est réduite, en tournant la manette dans le sens inverse des aiguilles d’une montre, l’accélérateur de réchauffage sera automatiquement désactivé.UTILISATION - 8791477A753/C

• Au bout de 5 minutes de fonctionnement continu, la fonction Booster est automatiquement désactivée et la cuisson se poursuivra au niveau de puissance 9.

• Pour désactiver la fonction Booster, il suffit de sélectionner un autre niveau de puissance. Pour certaines zones uniquement : la fonction Booster reste toujours active et il est nécessaire de la désactiver manuellement à l’aide de la manette correspondante. Limitation de la puissance de la plaque de cuisson La plaque à induction est configurée pour fonctionner à une puissance de 7,4 kW, mais on peut limiter son fonctionnement à une puissance de à 4,8 kW ou 3,7 kW.

1. Débranchez l’appareil du secteur et

attendez 10 secondes avant de le rebrancher.

2. Tournez simultanément les manettes de la

zone antérieure gauche et de la zone antérieure droite dans le sens inverse des aiguilles d’une montre et maintenez cette position pendant trois secondes. L’afficheur des zones postérieure gauche et postérieure droite indique « 7. » et « 4 » (puissance à 7,4 kW).

3. Relâchez les manettes.

4. Répétez les étapes 2 et 3 pour modifier la

limitation de puissance jusqu'à ce que vous voyiez « 4. » et « 8 » (puissance de 4,8 kW), ou « 3. » et « 7 » (puissance de 3,7 kW) sur les afficheurs respectifs. Après avoir relâché les manettes sur la valeur de la puissance souhaitée, attendez l’extinction des afficheurs pour sauvegarder les modifications. Verrouillage des commandes Le verrouillage des commandes est un dispositif qui permet de protéger l’appareil contre une utilisation involontaire ou inappropriée.

1. Lorsque toutes les zones de cuisson sont

éteintes, tournez les deux manettes correspondantes à la zone avant droite et arrière droite sur la position « A ».

2. Maintenez les manettes tournées jusqu’à ce

que les symboles s’affichent.

3. Relâchez les manettes.

Pour désactiver le verrouillage des commandes, répétez les opérations décrites précédemment. Codes des erreurs Le symbole indique qu'une ou plusieurs manettes ont été maintenues en position « A » ou « M-A » pendant plus de 30 secondes. Dans ce cas, relâchez les manettes pour faire disparaître le message d'erreur. Si l'afficheur indique le code d'erreur ou , contactez le service d'assistance technique. Utilisation du compartiment de rangement (s’il est présent) Le compartiment de rangement se trouve dans la partie inférieure de la cuisinière. Il est accessible en le tirant vers soi. Il peut être utilisé pour ranger les casseroles ou les objets métalliques qui sont nécessaires pour l’utilisation du four. La fonction Booster est prioritaire sur la fonction Accélérateur de réchauffage. La sélection de la limitation de puissance de la plaque de cuisson doit être effectuée dans un délai de deux minutes après le branchement électrique. On peut continuer à modifier la puissance pendant environ 4 minutes après l’extinction des afficheurs sans devoir débrancher l’appareil du secteur. La dernière puissance sélectionnée reste valable même en cas de coupure de courant. Le verrouillage des commandes est désactivé après une coupure de courant prolongée. Si nécessaire, activez-le tel que décrit précédemment. Voir Avertissements généraux de sécurité.88 - UTILISATION 91477A753/C Utilisation du four Allumage du four principal Pour allumer le four :

1. Sélectionnez la fonction de cuisson au

moyen de la manette des fonctions.

2. Sélectionnez la température au moyen de la

manette de la température. Allumage du four auxiliaire Tournez la manette de température / fonctions sur la température souhaitée comprise entre 50 °C et 245 °C ou sur la fonction souhaitée (à la température maximale). Liste des fonctions de cuisson traditionnelles LAMPE STATIQUE BASE GRIL GRIL VENTILÉ

ECO Voir les avertissements généraux de sécurité. Assurez-vous que l’horloge programmateur numérique indique le symbole de durée de cuisson , dans le cas contraire, il sera impossible d’allumer le four. Appuyez sur la touche pour remettre à zéro l’horloge programmateur. Certains modèles ne sont pas équipés de toutes les fonctions. Elle allume la lampe à l’intérieur de la cavité de cuisson. Cuisson traditionnelle indiquée pour la préparation d’un mets à la fois. Parfaite pour cuire les rôtis, les viandes grasses, le pain, les tourtes. La chaleur provient du fond de la cavité seulement. Idéal pour la cuisson de tartes sucrées et salées, de gâteaux et de pizzas. Elle permet de griller et gratiner avec d’excellents résultats. Utilisée en fin de cuisson, elle permet d’obtenir un dorage uniforme des aliments. Elle permet également de griller de façon optimale les pièces de viande plus épaisses. Elle est parfaite pour les grandes pièces de viande. Elle permet de terminer rapidement la cuisson d’aliments déjà cuits en surface mais crus à l’intérieur. Parfaite pour les quiches, elle convient à tout type d’aliment. Cuisson intense et homogène. Parfaite pour les biscuits, les gâteaux et les cuissons sur plusieurs niveaux. La chaleur est diffusée de façon rapide et uniforme. Elle convient à tous les mets, et elle est parfaite pour cuire sur plusieurs niveaux sans mélanger les odeurs et les goûts. Permet une cuisson rapide sur plusieurs niveaux à la fois, sans mélanger les odeurs. Idéale pour les gros volumes d’aliments exigeant des cuissons intenses. L'activation de la turbine seule permet une décongélation rapide de tout type d'aliments, grâce à la distribution uniforme d'air à température ambiante à l'intérieur de la cavité de cuisson. Cette fonction est particulièrement indiquée pour la cuisson sur un seul niveau, en consommant peu d’énergie. Elle est recommandée pour tous les types d’aliments sauf ceux qui peuvent générer beaucoup d’humidité (comme les légumes). Pour obtenir le maximum d’économies d’énergie et réduire les temps de cuisson, il est recommandé d’enfourner les aliments sans préchauffer la cavité de cuisson.UTILISATION - 8991477A753/C

Programmateur analogique Touche diminution Touche horloge Touche augmentation Symboles sur l'affichage Cuisson temporisée Pyrolyse Cuisson Minuteur Sonde de température Verrouillage porte Réglage de l’heure À la première utilisation, ou après une coupure de courant, les chiffres clignotent sur l’afficheur de l’appareil.

1. Appuyez sur la touche horloge pendant

quelques secondes. Le point entre les heures et les minutes clignote.

2. Les touches augmentation et diminution

permettent de régler l’heure. Maintenez la touche enfoncée pour avancer rapidement.

3. Appuyez sur la touche horloge ou

attendre quelques secondes. Le point entre les heures et les minutes cesse de clignoter. Mise en marche du four (cuisson manuelle) Pour allumer le four :

1. Sélectionnez la fonction de cuisson au

moyen de la manette des fonctions.

2. Sélectionnez la température au moyen de la

manette de la température. Après quelques secondes, la phase de cuisson commence. Phase de préchauffage La cuisson est précédée d’une phase de préchauffage qui permet à l’appareil d’atteindre plus rapidement la température de cuisson. Cette phase est indiquée par l'allumage du témoin du thermostat et le clignotement du symbole sur l’afficheur. Au terme du préchauffage :

• le voyant lumineux thermostat s’éteint ;

• le symbole sur l'afficheur reste fixe ;

• un signal sonore intervient ;

• la cuisson commence automatiquement. Une fois le préchauffage terminé, les aliments peuvent être placés dans la cavité de cuisson (si cela est prévu dans la recette). Fin de la cuisson manuelle Pour terminer une cuisson :

• Tournez la manette des fonctions et/ou la manette de la température sur 0. Minuteur On peut activer le minuteur à tout moment. Avec la fonction ECO évitez d’ouvrir la porte pendant la cuisson. Pendant la fonction ECO, les temps de cuisson (et d’un éventuel préchauffage) sont plus longs et peuvent dépendre de la quantité d’aliments introduits dans la cavité de cuisson. Il est impossible d’allumer le four si l’heure n’est pas sélectionnée. Pour modifier l’heure maintenez simultanément les touches augmentation et diminution enfoncées pendant deux secondes, ensuite procédez au réglage de l’heure. Selon la recette, les aliments peuvent être placés dans la cavité de cuisson immédiatement ou après le préchauffage. Le minuteur n’interrompt pas la cuisson mais signale à l’utilisateur que les minutes sélectionnées se sont écoulées.90 - UTILISATION 91477A753/C

1. Appuyez sur la touche horloge .

L’afficheur montre le message .

2. Utilisez les touches augmentation et

diminution pour régler les minutes souhaitées.

3. Appuyez sur la touche horloge ou

attendre quelques secondes pour activer la fonction Minuteur. L’afficheur indique l’heure actuelle et le symbole

À la fin du minuteur :

• le symbole clignote ;

• un signal sonore se déclenche, lequel peut être désactivé en appuyant sur n'importe quelle touche de l'afficheur. Cuisson programmée

1. Après avoir sélectionné la fonction et la

température de cuisson à l'aide des manettes prévues à cet effet, réglez une cuisson temporisée comme décrit au paragraphe précédent.

2. Appuyez sur la touche horloge .

L’afficheur montre le message alternant avec l’heure actuelle additionnée à la durée de cuisson sélectionnée précédemment

3. Appuyez sur les touches ou pour

sélectionner l’heure de fin de cuisson.

4. Appuyez sur la touche horloge ou

attendre quelques secondes pour activer la fonction. L’afficheur montre l’heure actuelle et les symboles et s'allument. L'appareil attend de commencer la cuisson et la termine à l'heure fixée par l'utilisateur. En fin de cuisson :

• les éléments chauffants sont désactivés ;

• un signal sonore se déclenche, lequel peut être désactivé en appuyant sur n'importe quelle touche de l'afficheur ;

• L’afficheur montre le message clignotant.

5. Appuyez sur la touche horloge pour

réinitialiser l’horloge programmateur.

6. Tournez la manette fonctions et/ou la

manette sur la position 0 pour quitter cette fonction. Modification des données saisies

1. Appuyer sur la touche horloge jusqu’à

sélectionner le type de données à modifier (Minuteur - cuisson temporisée - cuisson programmée

2. Utilisez les touches augmentation et

diminution pour modifier les données souhaitées. Sélection du signal acoustique Le signal acoustique peut être changé de 3 tonalités.

1. Appuyez simultanément sur les touches

augmentation et diminution jusqu'à ce qu'un signal sonore soit entendu.

2. Appuyez sur la touche horloge .

Appuyez sur la touche diminution pour sélectionner un signal acoustique différent entre , et . Appuyez sur la touche horloge pour voir le temps restant sur l'afficheur. Il est possible de régler le minuteur de 1 minute à un maximum de 23 heures et 59 minutes. On entend par cuisson programmée la fonction qui permet de commencer une cuisson à une heure fixée et de la terminer après un temps sélectionné par l’utilisateur. Il n’est pas possible de sélectionner des cuissons programmées supérieures à 24 heures. Tenez compte du fait qu’il faut ajouter à la durée de cuisson quelques minutes utiles pour la phase de préchauffage. Pour réinitialiser la programmation, tournez la manette fonctions et/ou la manette de température en position 0.UTILISATION - 9191477A753/C

Utilisation de la sonde de température (sur certains modèles uniquement) La sonde de température permet de cuire avec précision des rôtis, des carrés et différents morceaux de viande de tailles différentes. La sonde de température permet de cuire les aliments à la perfection grâce au contrôle ponctuel de la température au cœur de l’aliment. La température au cœur de la viande est mesurée grâce à une sonde spéciale contenue dans la pointe de l’instrument. Application correcte de la sonde

1. Positionnez l’aliment sur une lèchefrite.

2. Insérez la pointe de la sonde dans l’aliment

3. Pour de meilleurs résultats, assurez-vous que

la sonde de température soit insérée dans la partie la plus épaisse de l’aliment, transversalement et au moins pour les 3/4 de sa longueur, mais qu’elle ne touche pas la lèchefrite située en-dessous et qu’elle ne sorte pas de l’aliment lui-même. Programmation d’une cuisson avec la sonde de température Sans préchauffage :

4. Insérez la fiche jack de la sonde dans la

prise latérale appropriée en utilisant la sonde elle-même pour ouvrir le couvercle.

6. Réglez la fonction de cuisson souhaitée.

7. Réglez la température souhaitée.

8. La cuisson démarre et, après quelques

secondes, l'écran affiche la température cible par défaut de 75 °C.

9. Utilisez les touches et pour régler la

température cible entre une valeur minimale et maximale. 10.Appuyez sur la touche pour confirmer la température et démarrer la fonction, la température actuelle des aliments est affichée à l'écran. 11.La cuisson se termine lorsque la valeur réglée est atteinte et « END » apparaît sur l'afficheur. À ce stade, la cuisson se poursuivra jusqu’à ce que la température instantanée mesurée par la sonde corresponde à la température cible fixée par l’utilisateur. Avec préchauffage :

1. Réglez la cuisson manuelle (voir « Utilisation

2. À la fin du préchauffage, placez la

lèchefrite sur laquelle est posé l’aliment à cuire avec la sonde appliquée.

3. Insérez la fiche jack de la sonde dans la

prise latérale appropriée en utilisant la sonde elle-même pour ouvrir le couvercle. Voir les avertissements généraux de sécurité. Pour une mesure précise de la température au cœur de l’aliment, la pointe de la sonde ne doit pas entrer en contact avec les os ou les parties grasses. La température minimale recommandée pour la cuisson avec sonde est de 120°C, à l’exception de la cuisson à basse température.

• Température cible minimale : 45 °C.

• Température cible maximale : 99 °C.

• Si la température détectée dépasse 99 °C, « Hi°C » apparaît sur l’afficheur.92 - UTILISATION 91477A753/C

5. Réglez la cuisson avec la sonde comme

indiqué aux étapes 5, 6, 7 et 8 du paragraphe précédent. Lorsque la cuisson avec une sonde de température est en cours

1. Appuyez et maintenez enfoncée la touche

horloge pour activer le temporisateur minuteur ; appuyez de nouveau sur pour afficher la température cible, et intervenir sur les touches et pour la régler pendant la cuisson.

2. Appuyez de nouveau sur ou attendez 5

secondes pour revenir au mode cuisson. En fin de cuisson Lorsque la température cible réglée pour la sonde de température est atteinte, les éléments chauffants sont désactivés et l’appareil émet une série de signaux sonores.

1. Appuyez sur une touche de l’horloge

programmateur pour arrêter la sonnerie.

3. Retirez la sonde de l’aliment et de la prise.

4. Retirez l’aliment de la cavité de cuisson.

5. Assurez-vous que le couvercle de protection

soit bien fermé. Conseils pour la cuisson Conseils généraux

• Utilisez une fonction ventilée pour obtenir une cuisson uniforme sur plusieurs niveaux.

• En augmentant la température il n’est pas possible de réduire les temps de cuisson (les aliments risquent d’être trop cuits à l’extérieur et pas assez cuits à l’intérieur). Conseils pour la cuisson des viandes

• Les temps de cuisson dépendent de l’épaisseur, de la qualité des aliments et des goûts du consommateur.

• Tournez l’aliment pour faire dorer les deux côtés.

• Utilisez un thermomètre pour viandes durant la cuisson des rôtis ou appuyez simplement avec une cuiller sur la viande. Elle est prête lorsqu’elle est ferme ; dans le cas contraire, poursuivrez la cuisson pendant quelques minutes. Conseils pour la cuisson au Gril

• Vous pouvez griller vos viandes en les enfournant dans le four froid ou préchauffé si vous souhaitez modifier l’effet de cuisson.

• Dans la fonction Gril ventilé (si présente), on recommande de préchauffer la cavité de cuisson avant de griller.

• On recommande de disposer les aliments au centre de la grille.

• Dans la fonction Gril, on conseille de sélectionner la température sur la valeur la plus élevée pour optimiser la cuisson. Conseils pour la cuisson des gâteaux et biscuits

• Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur.

• La température et la durée de cuisson dépendent de la qualité et de la consistance de la pâte.

• Vérifiez si le gâteau est cuit à l’intérieur : à la fin de la cuisson, piquez un cure-dent au sommet du gâteau. Si la pâte ne colle pas au cure-dent, le gâteau est cuit.

• Si le gâteau retombe après son défournement, réduisez la température sélectionnée de 10°C lors de la cuisson successive, en sélectionnant éventuellement un temps de cuisson supérieur. Si la sonde est retirée pendant la cuisson, le mot « END » s'affiche à l'écran. Pour continuer la cuisson manuelle, appuyez sur la touche . Avec le four éteint, si la sonde est insérée, elle n'est pas détectée par la fonction. La sonde n'est détectée que si une fonction de cuisson et sa température sont réglées. Pendant la cuisson, si la fonction est modifiée, la température de la sonde doit être réinitialisée. Lors de l’utilisation de la sonde de température, il n’est pas possible de régler une cuisson programmée ou une cuisson temporisée. Lorsque vous cuisinez avec une sonde de température, les touches et n’ont aucun effet.UTILISATION - 9391477A753/C

Conseils pour la cuisson sur deux niveaux :

• Nous vous conseillons de vous munir de 2 grilles (vous pouvez les demander aux centres d’assistance agréés).

• Pour faciliter le flux d'air, placez les moules/ casseroles au centre des grilles et assurez- vous que leur largeur/diamètre ne dépasse pas 30 cm.

• Placez les grilles en gardant un niveau vide entre les deux.

• En fonction des aliments et de l'augmentation de la charge à l'intérieur de la cavité, la cuisson sur deux niveaux peut nécessiter de quelques minutes de plus que la cuisson sur un seul niveau.

• Les fonctions indiquées pour la cuisson sur deux niveaux sont THERMO-VENTILÉE et SOLE THERMO-VENTILÉE. Conseils pour la décongélation et le levage

• Positionnez les aliments congelés sans emballage, dans un récipient sans couvercle sur le premier niveau de la cavité de cuisson.

• Évitez de superposer les aliments.

• Pour décongeler la viande, utilisez une grille positionnée au deuxième niveau et une lèchefrite au premier niveau. De cette manière, les aliments ne sont pas au contact du liquide de décongélation.

• Couvrez les parties les plus délicates d’une feuille d’aluminium.

• Pour un bon levage, placez un récipient contenant de l’eau sur le fond de la cavité de cuisson. Tableau indicatif des cuissons Mets Poids (Kg) Fonction Niveau Temp. (°C) Temps (minutes) Lasagnes 3 - 4 STATIQUE 1 220 - 230 45 - 50 Pâtes au four 3 - 4 STATIQUE 1 220 - 230 45 - 50 Rôti de veau 2 TURBO/THERMO- VENTILÉ 2 180 - 190 90 - 100 Échine de porc

TURBO/THERMO- VENTILÉ 2 180 - 190 170 - 180 Poulet rôti 1,2 TURBO/THERMO- VENTILÉ 2 180 - 190 65 - 70 Côté 1 Côté 2 Côtelettes de porc 1,5 GRIL VENTILÉ 4 260 15 5 Ribs 1,5 GRIL VENTILÉ 4 260 10 10 Lard de porc tranché 0,7 GRIL 5 260 7 8 Filet de porc 1,5 GRIL VENTILÉ 4 260 10 5 Les temps indiqués dans le tableau ne comprennent pas les temps de préchauffage et sont indicatifs.94 - UTILISATION 91477A753/C Tableau indicatif des cuissons avec sonde de température (seulement sur certains modèles) Filet de bœuf 1 GRIL 5 260 10 7 Truite saumonée 1,2 TURBO/THERMO- VENTILÉ 2 150 - 160 35 - 40 Lotte 1,5 TURBO/THERMO- VENTILÉ 2 160 60 - 65 Turbot 1,5 TURBO/THERMO- VENTILÉ 2 160 45 - 50 Pizza 1 TURBO/THERMO- VENTILÉ 2 260 8 - 9 Pain 1 THERMO–VENTILÉ 2 190 - 200 25 - 30 Fougasse 1 TURBO/THERMO- VENTILÉ 2 180 - 190 20 - 25 Savarin 1 THERMO–VENTILÉ 2 160 55 - 60 Tarte confiture

TURBO/THERMO- VENTILÉ 2 160 55 - 60 Brioches 0,6 THERMO–VENTILÉ 2 160 30 - 35 Mets Poids (Kg) Fonction Niveau Temp. (°C) Temps (minutes) Les temps indiqués dans le tableau ne comprennent pas les temps de préchauffage et sont indicatifs. Type et morceau de viande Température cible (°C) Bœuf Rôti de bœuf : saignant 50 - 53 Rôti de boeuf : rosé 55 - 58 Rôti de boeuf : à point 65 - 70 Côte de bœuf : saignant* 50 Côte de bœuf : rosé* 58UTILISATION - 9591477A753/C

Tableau indicatif des cuissons (four auxiliaire) Côte de bœuf : à point* 70 Porc Rôti d’échine 80 - 85 Épaule 80 - 85 Saucisses** 75 - 80 Veau Rôti de veau 75 - 80 Volaille Poulet entier 80 - 85 Dinde entière 80 - 85 Rôti de dinde (entier ou poitrine) 80 - 85 Agneau Gigot d’agneau avec os (saignant) 65 Gigot d’agneau avec os (bien cuit) 75 - 80 Cuisson à basse température Bœuf/Rôti de bœuf : saignant*** 50 - 54 Bœuf/Rôti de bœuf : rosé*** 55 - 60

• Les températures indiquées peuvent varier en fonction de l’épaisseur du filet. ** Pour aliments en viandes saucisses, nous recommandons une fonction appropriée pour un bon dorage. *** Il est conseillé de faire dorer la viande dans la poêle de chaque côté pendant quelques minutes, avant la cuisson au four. Mets Poids (Kg) Fonction Niveau Temp. (°C) Temps (minutes) Lapin rôti 1 STATIQUE 2 190 - 200 85 - 90 Poulet rôti 1 STATIQUE 2 190 - 200 80 - 85 Côté 1 Côté 2 Côtes 0,8 GRIL 4 245 13 5 Steak haché 0,6 GRIL 4 245 7 3 Saucisses de porc 0,6 GRIL 4 245 15 - Ribs 0,7 GRIL 4 245 30 - 35 - Bacon 0,8 GRIL 4 245 10 3 Les temps indiqués dans le tableau ne comprennent pas les temps de préchauffage et sont indicatifs. Type et morceau de viande Température cible (°C)96 - NETTOYAGE ET ENTRETIEN 91477A753/C

NETTOYAGE ET ENTRETIEN

Nettoyage de l’appareil Nettoyage des surfaces Pour une bonne conservation des surfaces, nettoyez-les régulièrement après chaque utilisation, après les avoir laissées refroidir. Nettoyage ordinaire quotidien N’utilisez que des produits spécifiques ne contenant pas de substances abrasives ni acides à base de chlore. Versez le produit sur un chiffon humide et passez-le sur la surface, rincez soigneusement et essuyez avec un chiffon doux ou en microfibre. Taches d’aliments ou résidus Évitez absolument d’utiliser des éponges en acier et des racloirs tranchants susceptibles d’endommager les surfaces. Utilisez les produits normalement préconisés, non abrasifs, en vous servant éventuellement d’ustensiles en bois ou en plastique. Rincez soigneusement et essuyez avec un chiffon doux ou en microfibre. Évitez de laisser sécher à l’intérieur de l’appareil des résidus d’aliments à base de sucre (tels que la confiture) car ils peuvent abîmer l’émail à l’intérieur de l’appareil. Nettoyage de la plaque en vitrocéramique Nettoyez et traitez la plaque de cuisson avec un produit courant pour le nettoyage de la vitrocéramique. Respectez toujours les instructions du producteur. Le silicone présent dans ces produits génère une pellicule de protection hydrofuge et anti-saleté. Toutes les taches restent sur la pellicule et peuvent être facilement éliminées. Ensuite, séchez la surface avec un chiffon propre. Veillez à ne pas laisser de restes de détergent sur la surface de cuisson pour éviter toute réaction agressive au réchauffement entraînant une modification de la structure. Taches d’aliments ou résidus Les éventuelles traces claires dues à l’utilisation de casseroles à fond en aluminium peuvent être éliminées avec un chiffon humide imprégné de vinaigre. Si, après la cuisson, il devait rester des résidus brûlés, enlevez-les, rincez à l’eau et essuyez bien avec un chiffon propre. Les grains de sable tombés sur la plaque de cuisson durant le nettoyage de la salade ou des pommes de terre, risquent de rayer la surface lorsque vous déplacez les casseroles. Éliminez immédiatement les éventuels grains de sable de la surface de cuisson. Les changements de couleur n’influencent ni le fonctionnement ni la stabilité du verre. En effet, il ne s’agit pas de modifications du matériau de la plaque de cuisson, mais de simples résidus qui n’ont pas été éliminés et qui ont carbonisé. Des zones brillantes peuvent se former suite au frottement du fond des casseroles, surtout si celles-ci sont en aluminium, et à l’utilisation de détergents non appropriés. Il est difficile de les éliminer avec des produits de nettoyage courants. Il peut être nécessaire de répéter plusieurs fois les opérations de nettoyage. L’utilisation de détergents agressifs ou le frottement opéré par le fond des casseroles risque d’effacer avec le temps les décorations de la plaque de cuisson et de contribuer à la formation de taches. Manettes Nettoyez les manettes avec un chiffon doux, légèrement imbibé d’eau tiède et séchez-les soigneusement. Pour les extraire, tirez-les hors Voir les avertissements généraux de sécurité. Voir Avertissements généraux de sécurité. On conseille d’utiliser les produits de nettoyage distribués par le fabricant. Après les opérations de nettoyage, il faut sécher soigneusement l’appareil car les coulées de détergent ou d’eau risquent d’en compromettre le fonctionnement correct ainsi que son aspect esthétique. Pour le nettoyage des manettes, n’utilisez pas de produits agressifs contenant de l’alcool ni des produits pour le nettoyage de l’acier ou du verre, car ils risqueraient de provoquer des dégâts permanents.NETTOYAGE ET ENTRETIEN - 9791477A753/C

de leur logement. Nettoyage de la porte Démontage de la porte Pour faciliter le nettoyage, il est conseillé d’enlever la porte et de la placer sur un chiffon. Pour enlever la porte, procédez comme suit :

1. Ouvrez complètement la porte et

introduisez les deux pivots dans les trous des charnières indiqués dans la figure.

2. Saisissez la porte des deux côtés avec les

deux mains, soulevez-la vers le haut en formant un angle d’environ 30° et extrayez- la.

3. Pour remonter la porte, introduisez les

charnières dans les fentes prévues à cet effet sur le four en vous assurant que les rainures A sont complètement posées contre les fentes.

4. Abaissez la porte puis, après l’avoir

positionnée, sortez les pivots des trous des charnières. Nettoyage des vitres de la porte Il est conseillé de nettoyer constamment les vitres de la porte. Utilisez du papier absorbant de cuisine. En cas de saleté résistante, lavez avec une éponge humide et un détergent normal. Démontage des vitres internes Pour faciliter le nettoyage, les vitres internes qui composent la porte peuvent être démontées.

1. Verrouillez la porte avec les axes prévus.

2. Décrochez les axes arrière de la vitre

interne en la tirant délicatement par l’arrière vers le haut, en suivant le mouvement indiqué par les flèches 1.

3. Décrochez les axes avant en suivant le

mouvement indiqué par les flèches 2.

4. Ensuite, extrayez la vitre interne de son

logement.98 - NETTOYAGE ET ENTRETIEN 91477A753/C

5. Démontez le groupe verre intermédiaire en

le soulevant. Note : Sur certains modèles, le groupe de la vitre intermédiaire de la porte du four principal se compose de deux vitres.

6. Nettoyez la vitre externe et les vitres

démontées précédemment.

7. Utilisez du papier absorbant de cuisine. En

cas de crasse persistante, lavez avec une éponge humide et du détergent neutre.

8. Réinsérez le groupe de la vitre intermédiaire

et repositionnez la vitre interne.

9. Assurez-vous de bien encastrer les 4 axes

de la vitre interne dans leur logement sur les deux portes. Nettoyage de la cavité de cuisson Pour une bonne conservation de la cavité de cuisson, il faut la nettoyer régulièrement après l’avoir laissée refroidir. Évitez de laisser sécher des résidus d’aliments à l’intérieur de la cavité de cuisson pour ne pas endommager l’émail. Sortez toutes les parties amovibles, avant tout nettoyage.NETTOYAGE ET ENTRETIEN - 9991477A753/C

Pour faciliter les opérations de nettoyage, il est conseillé de démonter :

• les glissières de support pour grilles et lèchefrites. Séchage La cuisson des aliments génère de l’humidité à l’intérieur de la cavité de cuisson. Il s’agit d’un phénomène normal qui ne compromet pas le fonctionnement correct de l’appareil. À la fin de chaque cuisson :

1. laissez refroidir l’appareil ;

2. éliminez la saleté à l’intérieur de la cavité de

3. séchez la cavité de cuisson avec un chiffon

4. laissez la porte ouverte le temps nécessaire

pour le séchage complet de la cavité de cuisson. Démontage des glissières de support pour grilles et lèchefrites Le démontage des glissières de support pour grilles et lèchefrites facilite ultérieurement le nettoyage des parties latérales. Pour démonter les glissières de support pour grilles et lèchefrites :

• Tirez la glissière vers l’intérieur de la cavité de cuisson pour la dégager de l’encastrement A, puis extrayez-la des logements situés à l’arrière B.

• Au terme du nettoyage, répétez les opérations décrites ci-dessus pour repositionner les glissières de support pour grilles et lèchefrites. Nettoyage de la sonde (sur certains modèles uniquement) Il faut nettoyer la sonde de température après chaque utilisation, une fois qu’elle a refroidi. Nettoyez la pointe de la sonde de température (partie métallique) avec de l’eau, un produit vaisselle neutre et une éponge douce. Nettoyez le reste avec un chiffon doux imbibé d’eau. Évitez le lavage au lave-vaisselle pour ne pas endommager les composants électriques de la fiche. Séchez soigneusement après le nettoyage. Pyrolyse (sur certains modèles uniquement) Opérations préliminaires Avant de démarrer la pyrolyse :

• Nettoyez la vitre interne en suivant les indications usuelles de nettoyage.

• Éliminez de l’intérieur de la cavité de cuisson les résidus consistants d’aliments ou les débordements datant des cuissons précédentes.

• Enlevez tous les accessoires présents à l’intérieur de la cavité de cuisson.

• En cas d’incrustations obstinées vaporisez sur la vitre un produit pour le nettoyage des fours (lisez les avertissements figurant sur le produit) ; laissez agir 60 minutes puis rincez et séchez la vitre avec du papier de cuisine ou un chiffon en microfibre.

• Si présente, enlevez la sonde de température.

• Enlevez les glissières de support pour grilles et lèchefrites.

• Fermez la porte. Sélection de la Pyrolyse

1. Tournez la manette des fonctions sur la

position . Le message alterné à la durée de la pyrolyse (sélectionnée à l’usine En cas d’utilisation de produits de nettoyage spécifiques, il est conseillé de faire fonctionner l’appareil à la température maximale pendant environ 15/20 minutes, afin d’éliminer les éventuels résidus. Voir Avertissements généraux de sécurité. La Pyrolyse est un procédé de nettoyage automatique à haute température qui dissout la saleté. Grâce à ce procédé, on peut nettoyer l’intérieur de la cavité de cuisson avec une facilité extrême.100 - NETTOYAGE ET ENTRETIEN 91477A753/C sur 2 heures 30) s’affiche.

2. Appuyez sur les touches augmentation

et diminution pour sélectionner la durée de la pyrolyse.

3. Appuyez sur la touche horloge pour

confirmer les données saisies. Après quelques secondes, le préchauffage de la pyrolyse commence :

• le symbole sur l’afficheur et le voyant Pyrolyse s’allument ;

• l’afficheur indique le temps restant avant la fin de tout le processus de nettoyage

• le symbole commence à clignoter à l'écran. Après quelques minutes suivant le début du préchauffage, le voyant s’allume à l’écran (il reste fixe) pour indiquer que la porte est bloquée par un dispositif qui empêche toute tentative d’ouverture. Processus de nettoyage À la fin du préchauffage, la pyrolyse commence automatiquement :

• le voyant du thermostat s’éteint (l’allumage et l’extinction réguliers signalent que la température à l’intérieur de la cavité de cuisson est maintenue constante) ;

• le symbole s’allume (il reste fixe) pour indiquer que la pyrolyse est en cours ;

• Le voyant Pyrolyse et les symboles et sur l’afficheur restent allumés. Fin de la Pyrolyse À la fin de la pyrolyse :

• les éléments chauffants sont désactivés ;

• le message clignotant apparaît à l’écran ;

• un signal acoustique intervient, désactivable par l’intermédiaire de la pression d’une quelconque touche de l'afficheur ;

• le symbole et le voyant du thermostat s’éteignent.

1. Tournez la manette des fonctions sur 0 pour

quitter la fonction. Le symbole à l’écran reste allumé jusqu’à ce que la température à l’intérieur de la cavité de cuisson revienne à des niveaux de sécurité (avec la désactivation consécutive du verrouillage porte).

2. Attendez le refroidissement de la cavité de

3. Après l’extinction du symbole , ouvrez la

porte et récupérez les résidus présents à l’intérieur de la cavité de cuisson avec un chiffon humide en microfibre. Durée conseillée de la pyrolyse :

• Moyennement sale : 2:30

• Très sale : 3:00 Il est impossible de sélectionner une fonction lorsque le verrouillage de la porte est activé. Si la manette fonctionne, elle est tournée sur une autre fonction, l'afficheur montre un message d’erreur

Au cours de la première Pyrolyse des odeurs désagréables peuvent se dégager : elles sont dues à l’évaporation normale des substances huileuses de fabrication. Ce phénomène est parfaitement normal et il disparaît après la première Pyrolyse. Durant la Pyrolyse, les turbines produisent un bruit plus intense dû à l’augmentation de la vitesse de rotation. Ce fonctionnement, conçu pour favoriser la dissipation de la chaleur, est tout à fait normal. À la fin de la Pyrolyse, la ventilation continue automatiquement pendant un temps suffisant pour éviter la surchauffe des parois des meubles et de l’avant du four. On conseille d’utiliser des gants en caoutchouc pour effectuer ces opérations. On conseille d’enlever la porte pour faciliter le nettoyage manuel des parties difficiles à atteindre.NETTOYAGE ET ENTRETIEN - 10191477A753/C

Pyrolyse programmée Pour régler une Pyrolyse programmée :

1. Tournez la manette des fonctions sur la

position . Le message alterné à la durée minimale de la pyrolyse apparaît à l’écran.

2. Appuyez sur les touches augmentation

et diminution pour sélectionner la durée de la pyrolyse.

3. Appuyez sur la touche horloge .

L’afficheur affichera le message alternant avec l’heure actuelle additionnée à la durée de la Pyrolyse sélectionnée précédemment.

4. Appuyez sur les touches ou pour

sélectionner l’heure de fin de fonction.

5. Appuyez sur la touche horloge ou

attendez quelques secondes pour activer la fonction. Sur l’écran apparaît l’heure en cours et le symbole clignote pour indiquer que l’appareil reste en attente de commencer la Pyrolyse pour la terminer ensuite à l’heure établie par l’utilisateur. Entretien extraordinaire Conseils pour l’entretien du joint Le joint doit être souple et élastique.

• Pour maintenir le joint en parfait état de propreté, utilisez une éponge non abrasive et lavez-le à l’eau tiède. Remplacement de l’ampoule d’éclairage interne

1. Enlevez tous les accessoires présents à

l’intérieur de la cavité de cuisson.

2. Enlevez les glissières de support pour grilles

3. Enlevez le couvercle de l’ampoule au

moyen d’un ustensile (par exemple une cuillère).

4. Dévissez et enlevez l’ampoule.

5. Remplacez l’ampoule par une ampoule

identique (40W). Si le résultat de la Pyrolyse n’est pas satisfaisant à la durée minimale, il est recommandé de sélectionner un temps supérieur pour les cycles de nettoyage successifs. Comme pour les fonctions de cuisson, pour la Pyrolyse également il est possible de régler une heure de fin de fonction. Tension électrique Danger d’électrocution

• Mettez l’appareil hors tension.

• Utilisez des gants de protection. Veillez à ne pas rayer l’émail de la paroi de la cavité de cuisson. Ne touchez pas directement l’ampoule halogène avec les doigts, mettez un gant de protection.102 - INSTALLATION 91477A753/C

6. Remontez le couvercle. Le façonnage

interne de la vitre (A) doit rester tourné vers la porte.

7. Enfoncez le couvercle à fond de manière à

ce qu’il adhère parfaitement à la douille. Remplacement de la lampe d’éclairage interne (four auxiliaire)

1. Dévissez le cache de protection A dans le

sens inverse des aiguilles d’une montre.

2. Remplacez l’ampoule B avec une autre

similaire (25W). N’utilisez que des ampoules spéciales pour four (T 300 °C).

3. Remontez le cache de protection A.

INSTALLATION Positionnement Suivant le type d’installation, cet appareil appartient aux classes : L'appareil peut être placé contre des murs plus hauts que le plan de travail, avec une distance minimale de X mm par rapport au côté de l'appareil. Les meubles suspendus au-dessus du plan de travail de l’appareil doivent être à une distance minimale de ce dernier de Y mm. Tension électrique Danger d’électrocution

• Mettez l’appareil hors tension.

• Utilisez des gants de protection. L’appareil doit être installé par un technicien qualifié et dans le respect des normes en vigueur. Voir Avertissements généraux de sécurité. Classe 1 Pose libre Classe 2 - sous-classe 1 Encastré X 150 mm Y 750 mm Si vous devez installer une hotte aspirante au-dessus de l’appareil, consultez le manuel d’instructions de la hotte pour connaître la distance correcte à respecter.INSTALLATION - 10391477A753/C

Dimensions hors tout de l’appareil

Distance minimale des murs latéraux ou de tout matériel inflammable.

Largeur minimale de l’armoire (=A) Dimensions de l’appareil Mise à niveau de l'appareil Pour une bonne stabilité, il est indispensable que l’appareil soit correctement nivelé au sol. Après avoir réalisé le raccordement du gaz et le branchement électrique, vissez les quatre pieds fournis à l’appareil (1). Vissez ou dévissez les pieds de la partie inférieure jusqu’à ce que l’appareil soit bien nivelé et stabilisé au sol (2). Montage du dosseret Le dosseret doit toujours être positionné et correctement fixé sur l’appareil.

1. À l’aide d’un tournevis, desserrez les 2 vis

(A) situées à l’arrière de la plaque de cuisson (desserrez seulement celles plus à l’extérieur).

2. Positionnez le dosseret sur la plaque.

3. Faites correspondre les rainures du dosseret

900 mm Position du branchement électrique

Voir Avertissements généraux de sécurité. Le dosseret fourni fait partie intégrante du produit ; fixez-le à l’appareil avant l’installation.104 - INSTALLATION 91477A753/C Fixation murale Les symboles ci-dessus font référence au danger que représente l'absence de dispositifs de stabilisation et à l'importance de leur installation correcte.

1. Vissez la plaquette de fixation au mur sur le

2. Réglez la hauteur des 4 pieds.

3. Assemblez la bride de fixation.

4. Alignez la base du crochet de la bride de

fixation sur la base de la coupe de la plaquette de fixation au mur.

5. Alignez la base de la bride de fixation

jusqu’au sol et serrez les vis pour fixer les dimensions.

6. Considérez une distance de 50 mm du côté

de l’appareil aux trous de la bride.

7. Déplacez la bride sur le mur et marquez la

position des trous à réaliser dans le mur.

8. Après avoir réalisé les trous dans le mur,

utilisez des chevilles avec des vis pour fixer la bride sur le mur. Les dispositifs de stabilisation doivent être installés afin d’éviter le basculement de l’appareil.INSTALLATION - 10591477A753/C

9. Poussez la cuisinière vers le mur et

introduisez en même temps la bride dans la plaquette fixée au dos de l’appareil. Branchement électrique Informations générales Assurez-vous que les caractéristiques du réseau électrique sont appropriées aux données indiquées sur la plaque. La plaque d’identification, avec les données techniques, le numéro de série et le marquage est placée dans une position bien visible sur l’appareil. N’enlevez jamais la plaque. Effectuez la mise à la terre avec un câble plus long que les autres câbles d’au moins 20 mm. L’appareil peut fonctionner dans les modalités suivantes : Branchement fixe Sur la ligne d’alimentation, prévoyez un dispositif qui assure la déconnexion du réseau omnipolaire, avec une distance d’ouverture des contacts permettant une déconnexion complète dans les conditions de la catégorie de surtension III, conformément aux normes d’installation. Pour le marché australien/néo-zélandais : La déconnexion incorporée à la connexion fixe doit être conforme à la norme AS/NZS 3000. Accès au bornier Pour brancher le câble d’alimentation, il faut accéder au bornier situé sur le carter postérieur

1. Enlevez les vis qui fixent la porte au carter

2. Faites légèrement pivoter la porte et

extrayez-la de son logement. Avertissements généraux de sécurité. 220-240 V 2~ 3 x 6 mm² câble tripolaire 220-240 V 3~ 4 x 6 mm² câble tétrapolaire 220-240 V 1N~ 3 x 6 mm² câble tripolaire 380-415 V 2N~ 4 x 6 mm² câble tétrapolaire 380-415 V 3N~ 5 x 2,5 mm² câble pentapolaire Les valeurs indiquées se réfèrent à la section du conducteur interne. Les câbles d’alimentation sont dimensionnés en tenant compte du facteur de simultanéité (conformément à la norme EN 60335-2-6).106 - INSTALLATION 91477A753/C

3. Installez le câble d’alimentation.

4. Au terme des opérations, replacez la porte

sur le carter postérieur et fixez-la avec les vis enlevées précédemment. Pour l’installateur

• En cas de raccordement avec une fiche (si elle est présente), cette dernière doit toujours rester accessible après l'installation.

• Ne pliez ou ne coincez pas le câble d’alimentation.

• L’appareil doit être installé selon les schémas d’installation.

• Si l’appareil ne fonctionne pas correctement après avoir effectué toutes les vérifications, appelez le service après-vente autorisé le plus proche de chez vous.

• Lorsque l’appareil est correctement installé, veuillez instruire l’utilisateur sur la méthode de fonctionnement correcte. On conseille de desserrer la vis du serre-câble avant d’installer le câble d’alimentation.
