| Caractéristiques techniques | Réfrigérateur combiné, classe énergétique A++, capacité totale de 508 litres, réfrigérateur de 368 litres et congélateur de 140 litres. |
|---|---|
| Dimensions | Hauteur : 186 cm, Largeur : 83 cm, Profondeur : 73 cm. |
| Poids | Poids net de 100 kg. |
| Utilisation | Fonction No Frost pour éviter la formation de givre, réglage de la température électronique, éclairage LED. |
| Maintenance | Entretien facile grâce à des étagères en verre amovibles, filtre à eau remplaçable pour le distributeur d'eau. |
| Sécurité | Système de verrouillage de porte, alarme de température élevée. |
| Informations générales | Garantie de 2 ans, disponible en couleur inox, niveau sonore de 42 dB. |
FOIRE AUX QUESTIONS - KAD93ABEP BOSCH
Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice KAD93ABEP - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KAD93ABEP de la marque BOSCH.
MODE D'EMPLOI KAD93ABEP BOSCH

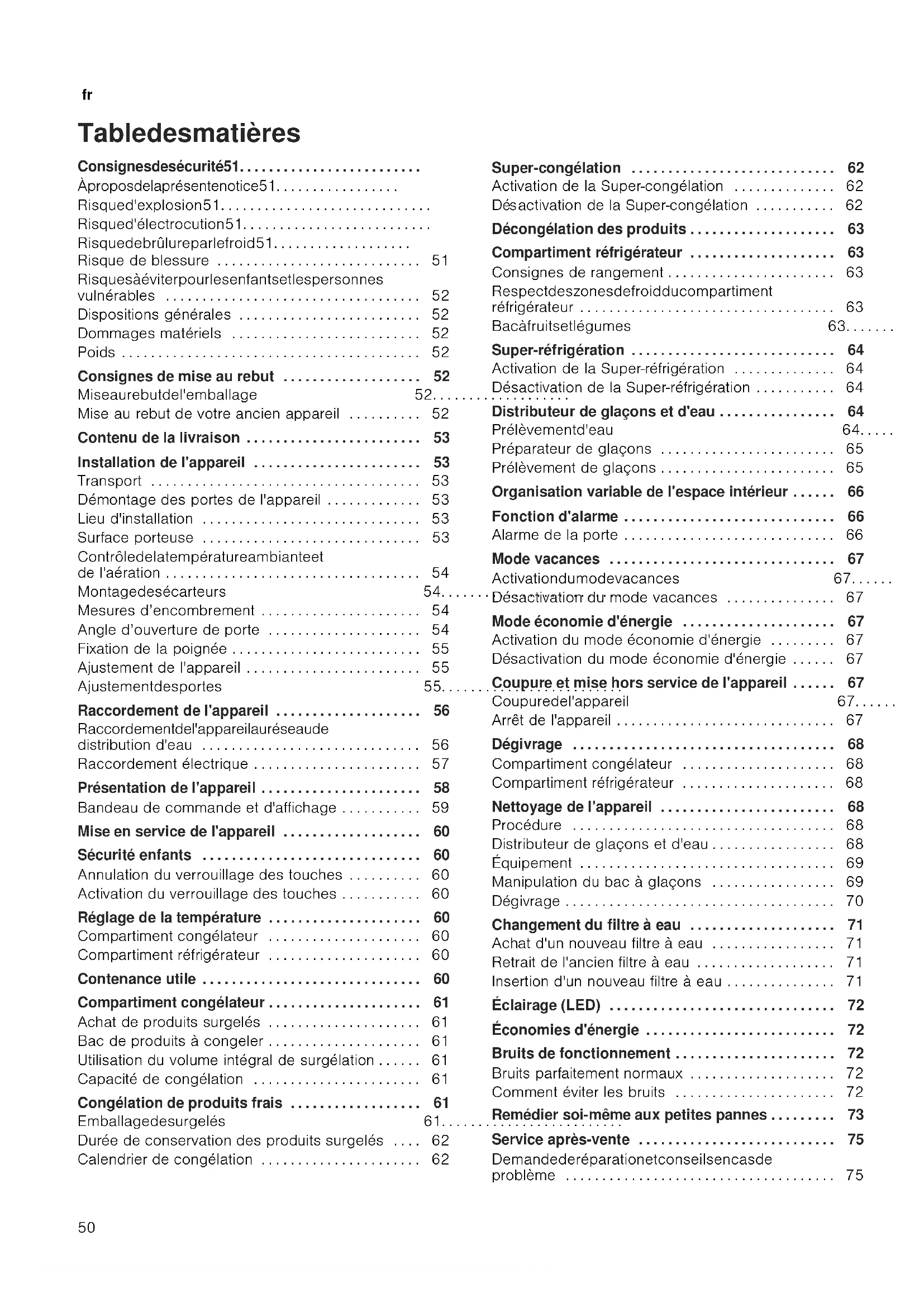

Table des matières Consignes de sécurité 51......................... À propos de la présente notice 51................. Risque d'explosion 51............................. Risque d'électrocution 51.......................... Risque de brûlure par le froid 51................... Risque de blessure 51............................ Risques à éviter pour les enfants et les personnes vulnérables 52................................... Dispositions générales 52......................... Dommages matériels 52.......................... Poids 52......................................... Consignes de mise au rebut 52................... Mise au rebut de l'emballage 52................... Mise au rebut de votre ancien appareil 52.......... Contenu de la livraison 53........................ Installation de l'appareil 53....................... Transport 53..................................... Démontage des portes de l'appareil 53............. Lieu d'installation 53.............................. Surface porteuse 53.............................. Contrôle de la température ambiante et de l'aération 54................................... Montage des écarteurs 54......................... Mesures d’encombrement 54...................... Angle d’ouverture de porte 54..................... Fixation de la poignée 55.......................... Ajustement de l'appareil 55........................ Ajustement des portes 55......................... Raccordement de l'appareil 56.................... Raccordement de l'appareil au réseau de distribution d'eau 56.............................. Raccordement électrique 57....................... Présentation de l'appareil 58...................... Bandeau de commande et d'affichage 59........... Mise en service de l'appareil 60................... Sécurité enfants 60.............................. Annulation du verrouillage des touches 60.......... Activation du verrouillage des touches 60........... Réglagedelatempérature 60..................... Compartiment congélateur 60..................... Compartiment réfrigérateur 60..................... Contenance utile 60.............................. Compartiment congélateur 61..................... Achat de produits surgelés 61..................... Bac de produits à congeler 61..................... Utilisation du volume intégral de surgélation 61...... Capacité de congélation 61....................... Congélation de produits frais 61.................. Emballage de surgelés 61......................... Durée de conservation des produits surgelés 62.... Calendrier de congélation 62...................... Super-congélation 62............................ Activation de la Super-congélation 62..............
activation de la Super-congélation 62........... Décongélation des produits 63.................... Compartiment réfrigérateur 63.................... Consignes de rangement 63....................... Respect des zones de froid du compartiment réfrigérateur 63................................... Bac à fruits et légumes 63......................... Super-réfrigération 64............................ Activation de la Super-réfrigération 64.............. Désactivation de la Super-réfrigération 64........... Distributeur de glaçons et d'eau 64................ Prélèvement d'eau 64............................. Préparateur de glaçons 65........................ Prélèvement de glaçons 65........................ Organisation variable de l'espace intérieur 66...... Fonction d'alarme 66............................. Alarme de la porte 66............................. Mode vacances 67............................... Activation du mode vacances 67................... Désactivation du mode vacances 67............... Mode économie d'énergie 67..................... Activation du mode économie d'énergie 67......... Désactivation du mode économie d'énergie 67...... Coupure et mise hors service de l'appareil 67...... Coupure de l'appareil 67.......................... Arrêt de l'appareil 67.............................. Dégivrage 68.................................... Compartiment congélateur 68..................... Compartiment réfrigérateur 68..................... Nettoyage de l'appareil 68........................ Procédure 68.................................... Distributeur de glaçons et d'eau 68................. Équipement 69................................... Manipulation du bac à glaçons 69................. Dégivrage 70..................................... Changement du filtre à eau 71.................... Achat d'un nouveau filtre à eau 71................. Retrait de l'ancien filtre à eau 71................... Insertiond'unnouveaufiltreàeau 71............... Éclairage (LED) 72............................... Économies d'énergie 72.......................... Bruits de fonctionnement 72...................... Bruits parfaitement normaux 72.................... Comment éviter les bruits 72...................... Remédier soi-même aux petites pannes 73......... Service après-vente 75........................... Demande de réparation et conseils en cas de problème 75.....................................fr
( Consignes de sécurité Cet appareil est conforme aux dispositions de sécurité en vigueur concernant les appareils électriques et est sans interférence. L'étanchéité du circuit de fluide frigorigène a été contrôlée. À propos de la présente notice Ø Lisez et respectez la présente notice de montage et d'utilisation. Elle contient des informations importantes concernant l'installation, l'utilisation et l'entretien de l'appareil. Ø Le fabricant n'assume aucune responsa bilité en cas de non-respect des indications etavertissementscontenusdanslapré sente n otice de montage et d'utilisation. Ø Conservez tous les documents afin de pouvoir les consulter ultérieurement et les transmettre aux futurs utilisateurs. Risque d'explosion Ø N'utilisez jamais d'appareils électriques à l'intérieur de l'appareil (par ex., des appa reilsdechauffage,machinesàglace électriques). Ø Ne stockez dans l'appareil aucun produit contenant des gaz propulseurs inflam mables (par ex. bombes aérosols), ni aucun produits explosifs. Ø Les boissons fortement alcoolisées doivent être fermées hermétiquement et stockées àlaverticale. Ø Hormis les indications du fabricant, ne prenez aucune mesure supplémentaire pour accélérer le dégivrage. Risque d'électrocution Les installations et les réparations inexpertes peuvent engendrer des risques considérables pour l'utilisateur. Ø Lorsque vous installez l'appareil, veillez à ne pas coincer ni endommager le cordon d'alimentation. Ø Si le cordon d'alimentation est endom magé : débranchez immédiatement l'appareil du secteur. Ø N'utilisez aucune multiprise, ni aucun prolongateur ou adaptateur. Ø Faites réparer l'appareil uniquement par le fabricant, le service après-vente ou une personne qualifiée. Ø Utilisez uniquement les pièces d'origine du fabricant. Le fabricant vous apporte la garantie que ces pièces sont conformes aux exigences de sécurité. Risque de brûlure par le froid Ø Ne portez jamais directement à la bouche des produits surgelés qui sortent du com partiment congélateur. Ø Évitez le contact prolongédelapeauavec des p roduits surgelés, de la glace et les conduits du compartiment congélateur. Risque de blessure Les récipients de boissons gazeuses risquent d'éclater. Ne stockez aucun récipient de boissons gazeuses dans le compartiment du congélateur. Risque d'incendie / risques liés au fluide frigorigène Les conduits du circuit de fluide frigorigèn e contiennent en faible quantité un fluide frigorigène écologique, mais inflammable (R600a). Il ne nuit pas à la couche d'ozone et n'augmente pas l'effet de serre. Lorsque le fluide frigorigène sort, il peut s'enflammer ou provoquer des lésions oculaires. Ø N'endommagez pas les conduits. Encasd'endommagementdesconduits: Ø Tenez l'appareil éloigné du feu et de sources d'ignition. Ø Ventilez la pièce. Ø Éteignez l'appareil et débranchez la fiche mâle. Ø Contactez le service aprèsvente. Risque d'incendie Des multiprises ou blocs d'alimentation portables risquent de surchauffer et de pro voquer un incendie. Ne placez aucune multiprise ni aucun bloc d'alimentation portable derrière l'appareil.fr
Risques à éviter pour les enfants et les personnes vulnérables Ces risques concernent : Ø les enfants, Ø lespersonnesdontlescapacitésphysi ques et psychiques sont réduites ou dont la capacité de perception est limitée, Ø lespersonnesnedisposantpasdecon naissances suffisantes sur la manipulation sûre de l'appareil. Mesures de précaution : Ø Veillez à ce que les enfants et les person nes vulnérables aient compris les risques. Ø Unepersonneresponsabledelasécurité doit surveiller ou guider les enfants et les personnes vulnérables quant à la manipu lation de l'appareil. Ø N'autorisez pas les enfants de moins de 8 ans à manipuler l'appareil. Ø Surveillez les enfants lors des travaux de nettoyage et d'entretien. Ø Ne laissez jamais les enfants jouer avec l'appareil. Risque d'asphyxie Ø Ne permettez jamais aux enfants de jouer avec l'emballage et ses composants. Dispositions générales Ø Cet appareil est destiné à un usage domestique. Ø Cet appareil convient pour être utilisé jusqu'à 2 000 mètres d'altitude. Dommages matériels Pour éviter tout dommage matériel : Ø Ne marchez pas sur le socle, les tiroirs ou les portes, et ne vous y appuyez pas. Ø Maintenez les pièces en plastique et les joints de portes exempts d'huile et de graisse. Ø Tirez sur la fiche mâle et non pas sur le câble de raccordement. Poids L'appareil est très lourd. Installez et trans portez toujours l'appareil avec l'aide d'une 2e personne au moins. Consignes de mise au rebut *Mise au rebut de l'emballage L'emballage protège votre appareil contre lesdommages susceptibles de survenir en cours detransport. Tous les matériaux d'emballage utiliséssont respectueux de l'environnement et recyclables.Aidez-nous : éliminez l'emballage en respectantl'environnement.Pourconnaîtrelesmodesdemiseaurebutécologiques, veuillez vous adresser à votre revendeurspécialisé ou à votre mairie. *Mise au rebut de votre ancien appareil Lesappareilsusagésnesontpasdesdéchetsdénués de valeur ! Leur élimination dans le respect del'environnement permet d'en récupérer de précieusesmatières premières.Cet appareil est marqué selon la directiveeuropéenne 2012/19/UE relative aux appareilsélectriques et électroniques usagés (wasteelectrical and electronic equipment – WEEE).Cette directive spécifie le cadre pour une repriseet un recyclage des appareils usagés applicablesdanslespaysdelaCE. : Mise en garde Avant de mettre au rebut un appareil usagé :1. Débranchez la fiche mâle de la prise de courant.2. Sectionnez son câble de raccordement puisenlevez-le avec la fiche mâle.3. Pour dissuader les enfants de monter dansl'appareil, ne retirez pas les clayettes ni les bacs !
4. N'autorisez pas les enfants à jouer avec l'appareil
usagé. Risque d'asphyxie !Les appareils frigorifiques contiennent des fluidesfrigorigènes et des gaz isolants. Ceux-ci nécessitentune mise au rebut adéquate. Jusqu'à l'enlèvement del'appareil, veillez bien à ce que son circuit frigorifiquene soit pas endommagé. )fr
Contenu de la livraison Après avoir déballé votre appareil, vérifiez toutes les pièces pour détecter d'éventuels endommagements dus au transport. En cas de réclamation, adressez-vous au détaillant qui vous a vendu cet appareil ou à notre service après-vente. La livraison comprend les éléments suivants : Ø Appareil indépendant Ø Sachet avec visserie de montage Ø Filtre à eau Ø Équipement (selon le modèle) Ø Notice d'utilisation Ø Carnet de service après-vente Ø Pièceannexedelagarantie Ø Informations relatives à la consommation d'énergie et aux bruits Installation de l'appareil Transport L'appareil est très lourd. Sécurisez-le lors du transport et lors du montage ! En raison du poids et des dimensions de l'appareil, au minimum deux personnes sont requises pour installer l'appareil de manière sûre, afin de réduire au maximum lesrisquesdeblessuresoud'endommagementde l'appareil. Démontage des portes de l'appareil Si l'appareil ne passe pas par la porte du logement, il est possible de dévisser ses portes et ses poignées. Attention ! Cette opération est exclusivement réservée au service après-vente. Lieu d'installation Il est préférable d'installer l'appareil dans un endroit sec et bien aéré. L'emplacement de l'installation ne doit pas être exposé aux rayons directs du soleil ni se trouver à proximité d'une source de chaleur telle qu'un four, un radiateur, etc. Si l'installation à proximité d'une source de chaleur est inévitable, utilisez une plaque isolante appropriée ou respectez les distances mini males suivantes par rapport à la source de chaleur : Ø 3 cm par rapport aux cuisinières électriques ou àgaz. Ø 30 cm par rapport à un appareil de chauffage au fuel ou au charbon. Un écart minimum de 25 mm doit être conservé pour éviter la condensation d'eau en cas d'installation à proximité d'un autre réfrigérateur ou congélateur. Siunbandeauouunplacardestinstalléau-dessus de l'appareil, un interstice de 30 doit être prévu afin de pouvoir, le cas échéant, sortir l'appareil de la cavité. L'air chaud au dos de l'appareil doit pouvoir s'échapper sans rencontrer d'obstacle. Surface porteuse Attention ! L'appareil est très lourd. Sur le lieu d'installation, le sol ne doit pas s'affaisser. Renforcez-le le cas échéant. Si l'appareil est installé dans un coin de pièce ou une cavité, il convient de respecter des écarts latéraux minimum afin de pouvoir ouvrir les portes jusqu'à la butée (~ Chapitre « Mesures d'encombrement »). Si la profondeur des équipements de cuisine voisins dépasse 60 cm, des écarts latéraux doivent être respectés pour pouvoir exploiter entièrement l'angle d'ouverture de porte (~ Chapitre « Angle d'ouverture de porte »).fr
Contrôle de la température ambiante et de l'aération Température ambiante La classe climatique figure sur la plaque signalétique. Elle indique dans quelles plages de température il est possible de faire fonctionner l'appareil. La plaque signalétique se trouve sur la droite du compartiment réfrigérateur. Classe climatique Température ambiante admissible
+16 °C à 43 °C Remarque : L'appareil est entièrement fonctionnel dans les limites de température de la classe climatique indiquée. Si un appareil de la classe climatique SN est exploité à des températures inférieures, l'appareil ne sera pas endommagéjusqu'àunetempératurede+5°C. Aération Nepasrecouvrirlesorificesd’aérationsituésaudos de l’appareil. Ne pas entraver l’évacuation de l’air chaud. Sinon, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant. Montage des écarteurs Retirez les deux vis avec un tournevis. Retirez les écarteurs du sachet. Fixez les écarteurs au dos de l’appareil avec les vis. Ceci garantit une distance minimale entre l’appareil et le mur. Mesures d’encombrement
min. 53 max. 62 Angle d’ouverture de porte
A:profondeur de l’appareil B:mur Vous pouvez ouvrir les tiroirs lorsque la porte est ouverte à 90°. Vous pouvez extraire les tiroirs lorsque la porte est complètement ouverte.
Fixation de la poignée Veuillez vérifier les poignées de l'appareil avant d'utiliser celui-ci. Si une poignée est lâche, serrez-la dans le sens horaire à l'aide de la clé à six pans creux. Ajustement de l'appareil Pour que l'appareil fonctionne impeccablement, il faut l'aligner à l'horizontal à l'aide d'un niveau à bulle. Ø Pour assurer une aération et un alignement suffi sants dans le bas et au dos de l'appareil, il peut être nécessaire de régler les pieds à vis. Ø Pour que les portes se ferment d'elles-mêmes, in clinez la face supérieure d'environ 15 mm ou 0,5° vers l'arrière en tournant les pieds à vis. Ø N'oubliez pas de remonter les pieds à vis si vous souhaitez déplacer l'appareil pour qu'il puisse rouler librement. Ø Les roulettes sont rigides et ne doivent être utilisées que pour des mouvements vers l'avant et l'arrière. Desmouvementslatérauxrisquentd'endommager le sol et les roulettes. Ø Réalignez l'appareil lorsque vous le changez d'emplacement. 0,5 °C 15 mm Pieds à vis Ajustement des portes Si les portes ne sont pas à la même hauteur, vous pouvez ajuster la porte du compartiment réfrigérateur àl'aided'uneclé. Seule la porte du compartiment réfrigérateur peut être réglée. Pour soulever la porte du compartiment réfrigérateur, tournez l'écrou (1) dans le sens antihoraire. Pour abaisser la porte du compartiment réfrigérateur, tournez l'écrou (1) dans le sens horaire. Lorsque la porte est correctement ajustée, fixez-la avec l'écrou (2).fr
Raccordement de l'appareil Faites installer et raccorder l'appareil par un spécialiste qui procédera selon la notice de montage ci-jointe. Ne retirez pas les cales de transport sur les clayettes et les balconnets tant que l'appareil n'a pas été installé. Raccordez toujours l'eau avant le courant. Respectez les prescriptions nationales en vigueur et les prescriptions techniques de raccordement des fournisseurs d'électricité locaux. Après avoir installé l'appareil, attendez au moins 1 heure avant de le mettre en service. Il peut en effet arriver, pendant le transport, que l'huile présente dans le compresseur se déplace vers le circuit frigorifique. Avantlapremièremiseenservice,nettoyezle compartiment intérieur de l'appareil (~ Chapitre « Nettoyage de l'appareil »). Raccordement de l'appareil au réseau de distribution d'eau Raccorder l'appareil à une conduite d'eau potable. L'appareil ne peut être raccordé qu'à une conduite d'eau froide. – Pression minimum : 2 bars – Pression maximum : 8 bars Adressez-vous à une entreprise sanitaire si vous n’êtes pas sûr de savoir comment contrôler la pression d’eau existante. Installation du filtre à eau À la livraison, le filtre à eau se trouve emballé dans un compartiment de rangement de porte de la chambre froide.
1. Retirezlefiltreàeaudesonemballage.
Les instructions jointes contiennent des informations concernant le filtre à eau. Conservez celles-ci soig neusement en vue d'une utilisation ultérieure.
2. Ouvrez la porte de la chambre froide aussi grand
que possible et retirez le couvercle du filtre en le tirant lentement.
d'unemontreetassurez-vousquelefiltreestbien vissé dans le socle. : Mise en garde S'il n'est pas correctement installé, cela peut entraîner un mauvais fonctionnement de l’appareil ou une fuite d’eau.
5. Replacezlecouvercledufiltreenlepoussant
prudemment par dessus.fr
Installation du tuyau d'eau Utilisez le tuyau de raccordement fourni.
1. Dans le sachet contenant le matériel de montage,
prenez les deux bagues d'étanchéité.
2. Insérez les bagues d'étanchéités dans les raccord
Raccordement filtre à eau Filtre à eau
3. Raccorder le tuyau au robinet d'eau à la main.
4. Relier l'autre raccord de tuyau au raccord de filtre
à eau à l'aide d'une clé anglaise. Vérifier l'étanchéité du raccordement d'eau : Mise en g arde – Risque de fuites et de dégâts deseaux! Ø Après avoir ouvert le robinet d'eau, vérifier l'étan chéité de toutes les connexions. En cas de fuite, recouper l'eau immédiatement et serrer la connexion concernée. Ø Ne pas écraser ou plier trop étroitement les con duites d'eau. Ø Poser la conduite d’eau en boucles afin de pouvoir encore écarter l’appareil du mur. Remarque : Unefoisleraccordementterminé, rincer les conduites en prélevant plusieurs gobelets d'eau. Prélever l'eau conformément au mode d'emploi. Cela prend plusieurs secondes étant donné que la conduite et le réservoir d'eau contiennent encore de l'air. Raccordement électrique : Mise en garde – Risque d'électrocution ! Si le cordon d'alimentation n'est pas suffisamment long, n'utilisez en aucun cas une multiprise ou un câble de rallonge. Demandez plutôt une solution alternative au service après-vente. Le raccordement de cet appareil requiert la présence d'une prise femelle fixe. La prise femelle doit être proche de l'appareil et demeurer librement accessible, même après l'instal lation de ce dernier. Cet appareil est conforme à la classe de protection I. Raccordez l'appareil au courant alternatif 220-240 V / 50 Hz via une prise femelle installée réglementairement et comportant un fil de terre. La prise doit être protégée par un fusible supportant un ampérage de 10 à 16 A. Sur les appareils destinés aux pays non européens, vérifiez si la tension de branchement et le type de courant concordent bien avec ceux offerts par le secteur du pays concerné. La plaque signalétique se trouve en bas à droite, à l'intérieur de l'appareil. S'ilestnécessairedechangerlecâblederaccorde ment au secteur, confiez cette opération uniquement àunspécialiste. : Mise en garde Ne branchez en aucun cas l'appareil à une « prise économie d'énergie » électronique. Nosappareilspeuventêtrealimentésviadesonduleurs pilotés par le secteur ou à pilotage sinusoïdal. Directement raccordées au réseau public, les instal lations photovoltaïques font appel à des onduleurs pilotés par le secteur. Dans les solutions en îlots (par ex. sur les bateaux ou les refuges de montagne), ne disposant pas d'un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilo tage sinusoïdal.fr
Présentation de l'appareil Remarque : En raison d'évolution constante de nos produits, il se peut que votre appareil diffère légèrement de celui décrit dans la présente notice d'utilisation. Les fonctions et l'utilisation restent cependant identiques.
A Compartiment congélateur 1 Éclairage LED du compartiment congélateur 2 Couvercle du préparateur de glaçons 3 Obturateur de l'aération du compartiment congélateur 4Bacàglaçons 5 Clayette du compartiment congélateur 6 Support en contre-porte du compartiment congélateur 7 Joint de porte du compartiment congélateur 8 Bac de congélation supérieur 9 Bac de congélation inférieur 10 Support en contre-porte du compartiment congélateur (compartiment 2 étoiles) B Compartiment réfrigérateur 11 Éclairage LED du compartiment réfrigérateur 12 Filtre à eau (sous le couvercle) 13 Obturateur de l'aération du compartiment réfrigérateur 14 Clayette du compartiment réfrigérateur 15 Support en contre-porte du compartiment réfrigérateur 16 Bac à fruits et légumes 17 Bac de réfrigération inférieur 18 Joint de porte du compartiment réfrigérateur 19 Pied à visfr
Bandeau de commande et d'affichage Le bandeau de commande et d'affichage sur la porte comprend 2 zones d'affichage pour la température, des affichages pour différents modes de fonctionnement et 9 touches de fonction.
1Touche«Freezer/super3s» Pour régler la température du compartiment congélateur. 2 Touche«iceon/off» Pour allumer/éteindre le préparateur de glaçons. 3Affichage (ice off) S'allume lorsque le préparateur de glaçons est éteint. 4AffichageÊ (super-congélation) S'allume lorsque la fonction de super-congélation est activée. 5 Affichage de la température pour le compartiment congélateur 6 Touche « alarm / lock/unlock 3s » Pour arrêter une alarme de porte. Pour activer/désactiver le verrouillage des touches et la fonction distributeur (sécurité enfants). 7AffichageÈ (alarme) S'allume en cas d'alarme de porte 8AffichageH (verrouillage des touches) S'allume si la sécurité enfants e st activée. 9 Affichage du mode de fonctionnement du distributeur de glaçons et d'eau : Lemode«glaçons»estactivé. Le mode « glace pilée » est activé. Lemode«eau»estactivé. 10 Affichage Ï (filtre à eau) Si l'affichage clignote, cela signifie que le filtre à eau doit être changé (~ Chapitre « Changement du filtre à eau »). 11 Affichage Ì (holiday) S'allume lorsque le mode vacances est activé. 12 Touche « holiday » Pour activer/désactiver le mode vacances. 13 Affichage de la température pour le compartiment réfrigérateur 14 Affichage Ê (super-réfrigération) S'allume lorsque la fonction de super-réfrigération est activée. 15 Affichage (eco) S'allumelorsquelemodeéconomied'énergieest activé. 16 Touche eco / filter reset 3s Pour activer/désactiver le mode économie d'énergie. Pour réinitialiser l'affichage du filtre à eau après un changement de filtre. 17 Touche « Fridge / super 3s » Pour régler la température du compartiment réfrigérateur. 18 Touche Pour régler le distributeur de glaçons et d'eau sur le mode de fonctionnement « eau ». 19 Touche Pour régler le distributeur de glaçons et d'eau sur le mode de fonctionnement « glace pilée ». 20 Touche Pour régler le distributeur de glaçons et d'eau sur le mode de fonctionnement « glaçons ».fr
Mise en service de l'appareil Lors de la mise en marche de l'appareil, le rétro- éclairage des affichages s'allume sur le bandeau de commande et d'affichage. Tous les affichages s'allument pendant 3 secondes et l'avertisseur retentit. Si aucune touche n'a été actionnée et si les portes sont fermées, le rétro-éclairage s'éteint au bout de 60 secondes. Les températures préréglées sont atteintes uniquement au bout de plusieurs heures. Avant cela, ne rangez aucun produit alimentaire dans l'appareil. Les températures suivantes sont recommandées et réglées en usine : Ø Compartiment congélateur : -18 °C Ø Compartiment réfrigérateur : +4 °C Remarque : Après la mise en marche de l'appareil, la sécurité enfants est désactivée. Sécurité enfants Les touches sont bloquées et le distributeur de glaçons et d'eau est désactivé lorsque l'affichage H s'allume. Annulation du verrouillage des touches Appuyez sur la touche « alarm / lock/unlock 3s » pendant 3 secondes pour déverrouiller les touches et activer le distributeur de glaçons et d'eau. L'affichage H s'éteint. Activation du verrouillage des touches Appuyez sur la touche « alarm / lock/unlock 3s » pendant 3 secondes pour verrouiller les touches et désactiver le distributeur de glaçons et d'eau. L'affichage H s'allume. Réglagedelatempérature Compartiment congélateur La température du compartiment congélateur est réglable entre -14 °C et -24 °C. Nous recommandons un réglage d e -18 °C. Après l'annulation du verrouillage des touches, le réglage de la température est activé. Appuyez sur la touche « Freezer / super 3s », pour régler si besoin la température entre -14 °C et -24 °C. La valeur correspondante est affichée dans l'ordre ci-après. -14 °C -24 °C -15 °C -16 °C -17 °C -18 °C -23 °C -22 °C -21 °C -20 °C -19 °C Compartiment réfrigérateur La température du compartiment réfrigérateur est réglableentre+2°Cet+8°C.Nousrecommandons un réglage de +4 °C. Ne rangez pas les aliments délicats à une température supérieure à +4 °C. Après l'annulation du verrouillage des touches, le réglage de la température est activé. Appuyez sur la touche « Fridge / super 3s » pour régler la température entre 8 °C et 2 °C en fonction de vos besoins. La valeur correspondante est affichée sur l'écran dans l'ordre ci-après. 8°C 7°C 6°C 5°C 2°C 3°C 4°C Contenance utile Vous trouverez les indications relatives à la contenance utile sur la plaque signalétique de votre appareil (~ Chapitre « Service après-vente »).fr
Compartiment congélateur Utilisez le compartiment congélateur Ø pour entreposer des aliments surgelés. Ø pour faire des glaçons. Ø pour congeler des aliments. Attention ! Ne laissez pas de bouteilles plus longtemps que nécessaire dans le congélateur car elles pourraient se briser en congelant. Remarque : Veillez à ce que la porte du compartiment congélateur soit toujours bien fermée ! Les aliments congelés peuvent dégeler si la porte reste ouverte et du givre peut apparaître dans le compartiment congélateur. De plus, vous risquez une perte d'énergie en raison d'une consommation d'électricité plus élevée ! Une fois que la porte du compartiment congélateur est refermée, une dépressurisation se produit, entraînant un bruit de succion. Patientez deux à trois minutes jusqu'à ce que la dépressurisation se soit compensée. Achat de produits surgelés Ø L'emballage ne doit pas être endommagé. Ø Vérifiez la date limite de consommation recom mandée. Ø La température du congélateur du supermarché doit être de -18 °C au moins. Ø Utilisez de préférence un sac isotherme pour transporter les produits surgelés, puis rangez ces derniers le plus vite possible dans le compartiment congélateur. Bacdeproduitsàcongeler Lesbacsdeproduitsàcongelersontmontéssurdes glissières et peuvent a ccueillir de grandes quantités de produits à congeler. Pour extraire un bac de produits à congeler, tirez celui-ci vers l'avant et soulevez-le des glissières. Retirez auparavant les produits à congeler. Après avoir extrait le bac de produits à congeler, repoussez à nouveau les glissières entièrement. Utilisation du v olume intégral de surgélation Si vous n'avez pas besoin de glaçons, vous pouvez éteindre le préparateur de glaçons et utiliser le support encontre-porteàlaplacedubacàglaçons (~ Chapitre « Nettoyage de l'appareil »). Capacité de congélation Les indications concernant la capacité de congélation sont mentionnées sur la plaque signalétique. Congélation de produits frais Pour congeler des aliments, utilisez uniquement des produits frais, d'un aspect impeccable. Afin de conserver le mieux possible les valeurs nutritives, les arômes et la couleur des aliments, il est conseillé de blanchir les légumes avant de les surgeler. Il n'est pas nécessaire de blanchir les aubergines, les poivrons, les courgettes ni les asperges. Vous trouverez en librairie toute une documentation sur la congélation et le blanchissement. Remarque : Veillez à ce que les produits alimentaires à congeler n'entrentpasencontactaveclesproduitsdéjà surgelés. Ø Se prêtent à la congélation : les pains et les pâtisseries, les poissons et les fruits de mer, la viande, le gibier, les volailles, les légumes, les fruits, les fines herbes, les œufs sans la coque, les produits laitiers comme le fromage, le beurre et le fromage blanc, les plats préparés et lesrestesdeplats,telsquelessoupes,lesragoûts, la viande et les poissons cuits, les plats à base de pommes de terre, les gratins et les mets sucrés. Ø Ne se prêtent pas à la congélation : les légumes généralement consommés crus, tels que la salade ou les radis, les œufs dans leur coque,lesraisins,lespommes,lespoiresetles pêches entières, les œufs durs, les yaourts, le lait caillé, la crème acidulée, la crème fraîche et la mayonnaise. Emballage de surgelés Conditionnez les aliments dans des récipients hermé tiquement fermés, afin qu'ils ne sèchent pas et ne perdent pas leur goût.
1. Placez les aliments dans un emballage.
2. Chassez-en l'air.
3. Fermez l'emballage hermétiquement.
4. Inscrivezsurl'emballagelenomducontenuet
la date de congélation. Emballages adaptés : Feuilles en plastique, feuilles en polyéthylène, feuilles d'aluminium, boîtes de congélation. Ces produits sont en vente dans les magasins spécialisés. Emballages inadaptés : Papier d'emballage, papier sulfurisé, feuilles de cellophane, sacs poubelle et sacs en plastique ayant déjà servi.fr
Moyens d'obturation adaptés : Caoutchoucs, clips en plastique, ficelles, rubans adhésifs résistants au froid ou produits similaires. Vous pouvez fermer les sachets et les feuilles en polyéthylène au moyen d'une thermosoudeuse. Durée de conservation des produits surgelés Laduréedeconservationdépenddelanaturedes aliments. Àunetempératurede-18°C: Ø Poisson, charcuterie, plats précuisinés, pâtisseries : jusqu'à 6 mois Ø Fromage, volaille, viande : jusqu'à 8 mois Ø Fruits et légumes : jusqu'à 12 mois Calendrier de congélation Afin d'éviter que la qualité des produits à congeler ne se dégrade, ne dépassez pas leur durée de stockage. Laduréedestockagedépenddelanaturedes produits à congeler. Les nombres juxtaposés aux symboles indiquent la durée admissible en mois pour un produit surgelé donné. Pourdesproduitssurgeléscourantsducommerce, respectez la date de fabrication et de conservation. Super-congélation Les a liments doivent congeler à cœur le plus vite possible pour conserver leurs vitamines, leurs valeurs nutritives, leur apparence et leur goût. L'appareil fonctionne en continu lorsque la fonction de super-congélation est activée. Les températures dans le compartiment de congélation sont beaucoup plus basses qu'en fonctionnement normal. Pour qu'il ne se produise pas d'augmentation indé sirable de la température lorsque vous rangez des produits alimentaires frais, appuyez sur la touche de super-congélation quelques heures avant de les ranger. Lorsque la capacité de congélation doit être utilisée conformément à la plaque signalétique, la fonction de super-congélation doit être activée 24 heures avant de déposer des produits frais dans le compartiment de congélation. Pour congeler de plus petites quantités (jusqu'à 2 kg), vous n'avez pas besoin d'activer la Super-congélation. Activation de la Super-congélation Appuyez sur la touche « Freezer / super 3s » pendant 3 secondes pour activer la fonction « S uper-congélation ». L'affichage Ê (Super-congélation) s'allume et la température du compartiment congélateur affiche «-24°C». Désactivation de la Super-congélation Appuyez sur la touche « Freezer / super 3s » pour désactiver la fonction « Super-congélation ». Lorsque la fonction Super-congélation a été désactivée, l'affichage Ê (Super-congélation) s'éteint. L'appareil revient automatiquement à la température réglée avant la « Super-congélation ». Remarques Ø Au bout de 52 heures, la « Super-congélation » se désactive automatiquement. Ø L'activation du mode vacances ou économie d'énergie désactive la fonction « Super- congélation ».fr
Décongélation des produits Selon la nature et l'utilisation des produits surgelés, vous pouvez les décongeler : Ø à température ambiante Ø dans le réfrigérateur Ø au four électrique, avec/sans ventilateur à air chaud Ø dans le micro-ondes Attention ! Ne recongelez pas les produits alimentaires qui ont été partiellement ou entièrement décongelés. Ne recongelez les produits qu'après les avoir trans formés (cuisson ou rôtissage). Dans ce cas, consommez-les nettement avant la date limite de conservation. Compartiment réfrigérateur Le compartiment réfrigérateur est l'endroit idéal où ranger viandes, charcuteries, poissons, produits laitiers, œufs, plats précuisinés et pâtisseries. Consignes de rangement Ø Rangezdesproduitsalimentairesfraisetintacts. Vous pourrez ainsi conserver plus longtemps leur qualité et leur fraîcheur. Ø En cas de produits finis et de denrées condition nées, respectez la date limite d'utilisation optimale ou la date limite de consommation. Ø Afin de conserver les arômes, la couleur et la fraîcheur des aliments, emballez-les ou couvrez-les. Ceci empêche que certains aliments transmettent leur goût à d'autres dans le compartiment réfrigé rateur et que les pièces en plastique changent anormalement de couleur. Ø Laissez d'abord refroidir les boissons et les plats avant de les ranger dans l'appareil. Remarque : Évitez que les aliments soient en contact avec la paroi arrière. Cela empêcherait une circulation d'air optimale. Lesproduitsalimentairesoulesemballagespeuvent geler au contact de la paroi arrière. Respect des zones de froid du compartiment réfrigérateur La circulation d'air dans le compartiment réfrigérateur crée des zones de température différentes : Ø La zone la plus froide se trouve entre le bac à légumes et la clayette en verre jusque au-dessus. Remarque : Dans la zone la plus froide au-dessus du bac à légumes, rangez les aliments délicats (p. ex. poissons, charcuteries, viandes). Ø La zone la plus chaude se trouve sur le devant, au niveau de la porte. Remarque : Dans la zone la plus chaude, rangez notamment les fromages à pâte dure et le beurre. Le fromage peut ainsi développer pleinement ses arômes, tandis que le beurre reste facile à tartiner. Bac à fruits et légumes Le bac est monté sur des glissières et sert à conserver desfruitsetdeslégumes. Pour extraire un bac, tirez celui-ci vers l'avant et soulevez-le des glissières. Enlevez auparavant tous les aliments. Après avoir extrait le bac, repoussez à nouveau les glissières entièrement. Remarques Ø Les fruits sensibles au froid (par e x. ananas, banane, papaye et agrumes) et les légumes sensibles au froid (par ex. aubergines, concombres, courgettes, poivrons, tomates et pommes de terre) doivent de préférence être conservés en dehors du réfrigérateur p our conserver leurs qualités et leurs arômes à des températures avoisinant les +8 °C à +12 °C. Ø Selon la quantité stockée et les produits stockés, de l'eau de condensation peut se former dans le bac à légumes. Éliminez l'eau de condensation à l'aide d'un chiffon sec.fr
Super-réfrigération Au cours de la Super-réfrigération, le compartiment réfrigérateur est refroidi le plus froid possible. La Super-réfrigération est particulièrement recom mandée : Ø avant de ranger de grandes quantités d'aliments.Ø pour refroidir rapidement des boissons. Activation de la Super-réfrigération Appuyez sur la touche « Fridge / super 3s » pendant 3 secondes pour activer la fonction « Super-réfrigération ». L'affichage Ê (Super-réfrigération) s'allume et la température du compartiment réfrigérateur affiche «2°C». Désactivation de la Super-réfrigération Appuyez sur la touche « Fridge / super 3s » pour désactiver la fonction « Super-réfrigération ». Lorsque la fonction « Super-réfrigération » a été désactivée, l'affichage Ê (Super-réfrigération) s'éteint. L'appareil revient automatiquement sur la température réglée avant la « Super-réfrig ération ». Remarques Ø Au bout de 3 heures, la « Super-réfrigération » se désactive automatiquement. Ø L'activation du mode vacances ou économie d'énergie désactive la fonction « Super- réfrigération ». Distributeur de glaçons et d'eau Vous pouvez prélever, suivant besoins : Ø de l'eau réfrigéréeØ des glaçonsØ de la glace pilée Vous pouvez sélectionner le type de glace ou d'eau en appuyant sur la touche (glaçons), (glace pilée) ou (eau). : Mise en garde Ø N'utilisez pas de récipients fragiles pour retirer l'eau ou les glaçons – risque de blessures dû au bris de glace ! Ø N'introduisez pas les mains dans l'ouverture d'éjection – risque de blessures dû aux lames du concasseur ! Remarque : Le distributeur de glaçons et d'eau ne fonctionne pas tant que la porte du compartiment congélateur est ouverte ou que la sécurité enfant est activée. Prélèvement d'eau L'eau du distributeur d'eau se trouve à une température fraîcheadaptéeàladégustation.Sivoussouhaitezde l'eau plus froide, placez quelques glaçons dans le verre avant d'en prélever.
1. Appuyez sur la touche
pour régler le distributeur de glaçons et d'eau en mode de fonctionnement Eau. L'affichage s'allumelorsquelemodedefonction nement Eau est activé.
2. Appuyez le verre contre le levier du distributeur.
L'eau cesse de couler dès que vous retirez le verre du levier. Ne retirez pas tout de suite le verre : maintenez-le sous le distributeur pendant 2 à 3 secondes pour éviter les éclaboussures. Remarque : Si l'eau n'est pas distribuée ou seulement lentement, vérifiersilefiltreàeauestbouchéets'ildoitêtre changé (~ Chapitre « Changement du filtre à eau »).fr
Préparateur de glaçons Une fois que le compartiment congélateur a atteint latempératuredecongélation, l'eau s'écoule dans le préparateur de glaçons, se solidifie et forme des glaçons. Dès que les glaçons sont prêts, ils sont automatiquement déchargés dans le bac à glaçons. Arrêt du préparateur de glaçons Pour économiser de l'eau et de l'énergie, il est possible d'arrêter le préparateur de glaçons lorsque vous n'avez plus besoin de glace. Pour éteindre ou rallumer le préparateur de glaçons, appuyez sur la touche « ice on/off ». L'affichage (ice off) s'allume lorsque le préparateur de glaçons est éteint. Remarque : «iceon/off»concerneuniquement le préparateur de glaçons et non le distributeur de glaçons et d'eau. Vidage du bac à glaçons Si aucune glace n'a été enlevée pendant une période prolongée, les glaçons peuvent s'agglomérer dans le bac à glaçons. Dans ce cas, retirez le bac et videz-le (~ Chapitre « Nettoyage de l'appareil »). Prélèvement de glaçons
1. Appuyez sur la touche
ou pour régler le distributeur de glaçons et d'eau en mode de fonctionnement Glaçons ou Glace pilée. L'affichage ou correspondant s'allume lorsque le mode de fonctionnement sélectionné est activé.
2. Appuyez un récipient adapté contre le levier du
distributeur. Retirez le récipient du levier lorsqu'il est rempli à peu près à moitié. La glace qui stagne au niveau de l'éjection peut sinon provoquer un trop-plein ou bloquer l'éjection. Ne retirez pas tout de suite le récipient : maintenez-le sous le distributeur pendant 2 à 3 secondes pour éviter les éclaboussures. Remarques Ø AprèsêtrepassédeGlaçonsàGlacepilée,ilse peut que des glaçons entiers ou des parties de ceux-ci se trouvent encore dans le distributeur. Ceux-ci sortent avec les premières portions de glace pilée. Ø Après être passé de Glace pilée à Glaçons, il se peut que le distributeur contienne encore une petite quantité de glace pilée. Celle-ci sort avec les premiers g laçons demandés. Ø Ne demandez pas de glaçons en continu pendant plus d'une minute en fonctionnement normal afin d'éviter la surchauffe du moteur du concasseur.fr
Organisation variable de l'espace intérieur Le compartiment réfrigérateur est équipés de 5 clayettes en verre et de plusieurs supports en contre-porte différents adaptés pour ranger des œufs, des boîtes de conserve, des bouteilles de boissons et des aliments emballés. Ils peuvent être utilisés à différentes hauteurs selon vos besoins. Avant d'extraire les supports en contre-porte, veuillez enlever tous les aliments pour éviter de les renverser. Ø Pour extraire une clayette, tirez celle-ci avec pré caution vers l'avant jusqu'à ce qu'elle se détache des guidages. Ø Lors de sa réinsertion, veillez à ce qu'aucun ob stacle ne se trouve derrière et repoussez la avec précaution dans sa position. Ø Soulevez les supports en contre-porte, puis enlevez- les. Le support à bouteilles (en option) sert à stocker du vin et d'autres boissons en bouteille. Remarque : Faites attention lorsque vous retirez les bouteilles. Ø La clayette peut être retirée pour être nettoyée ou pour gagner de la place. Fonction d'alarme En cas d'alarme, l'affichage È s'allume et un signal sonore retentit. Remarque : Une bourdonnement triple et l'affichage clignotant du filtre à eau indiquent qu'il est nécessaire deremplacerlefiltreàeau (~ Chapitre « Changement du filtre à eau »). Alarmedelaporte L'alarme de la porte se déclenche lorsqu'une porte du compartiment congélateur ou du compartiment réfrigérateur reste ouverte pendant plus de deux minutes. Encasd'alarmedeporte,lesignalsonoreretentit 3x par minute et s'arrête automatiquement au bout de 10 minutes. Pour économiser l'énergie, évitez de laisser l'appareil ouvert un long moment lorsque vous l'utilisez. L'alarme cesse lorsque la porte est refermée. Lorsque la porte est ouverte, l'alarme peut être désactivée en appuyant sur la touche « alarm / lock/ unlock 3s » si la sécurité enfants n'est pas activée.fr
Mode vacances En cas d'absence prolongée, le mode vacances est le meilleur choix. Dans ce mode de fonctionnement, la température du compartiment réfrigérateur est réglée sur 15 °C et la température du congélateur sur -18 °C pour minimiser la consommation d'énergie. Important : n'entreposez aucun aliment dans le réfrigérateur pendant votre absence. Remarque : Pendant une absence, il est recommandé de couper également l'alimentation en eau. Activation du mode vacances Appuyez sur la touche « holiday », pour activer le mode vacances. L'affichage Ì (holiday) s'allume et la température du compartiment réfrigérateur affiche « 15 °C ». Remarque : en mode vacances, le préparateur à glaçons est automatiquement désactivé. Désactivation du mode vacances Appuyez s ur la touche « holiday », pour désactiver le mode vacances. Lorsquelemodevacancesaétédésactivé,l'affichage Ì (holiday) disparaît du bandeau d'affichage. L'appareil commute automatiquement sur la tempéra ture réglée auparavant. Mode économie d'énergie Le mode économie d'énergie peut vous aider à réduire votre consommation d'énergie. Il règle la température du réfrigérateur sur 6 °C et la température du con gélateur sur -17 °C. Activation du mode économie d'énergie Appuyez sur la touche « eco / filter reset 3s » pour activerlemodeéconomied'énergie. L'affichage (eco) s'allume lorsque le mode éco nomie d'énergie est activé. Désactivation du mode économie d'énergie Appuyez sur la touche « eco / filter reset 3s » pour désactiver le mode économie d'énergie. Lorsquelemodeéconomied'énergieaétédésactivé, l'affichage (eco) disparaît du bandeau d'affichage. L'appareil commute automatiquement sur la tempéra ture réglée auparavant. Coupureetmisehorsservice de l'appareil Coupure de l'appareil Débranchezlafichemâledusecteurouramenezle disjoncteur en position éteinte. Le groupe frigorifique s'éteint. Attention ! Lorsque l'appareil reste trop longtemps éteint, la glace fond dans le bac à glaçons et de l'eau s'écoule de l'appareilsurlesol.Pourévitercela,vousdevezvider le bac à glaçons (~ Chapitre « Nettoyage de l'appareil »). Remarque : la sécurité enfants et les fonctions Super-congélation et Super-réfrigération ne sont pas conservées lorsque l'appareil est éteint. Arrêt de l'appareil Si l'appareil reste longtemps inutilisé :
1. Sortez tous les produits alimentaires de l'appareil.
2. Couper l'alimentation en eau.
3. Prélever l'eau potable résiduelle.
4. Débrancher la fiche m âle de la prise de courant.
5. Retirer le filtre à eau.
Remarque : Avant de remettre l'appareil en service, installer un nouveau filtre à eau.
6. Nettoyez l'intérieur de l'appareil et videz le bac à
glaçons (~ Chapitre « Nettoyage de l'appareil »).
7. Pour éviter l'apparition de mauvaises odeurs, laissez
les portes ouvertes.fr
Dégivrage Compartiment congélateur Grâce au système NoFrost entièrement automatique, aucun givre ne se forme dans le compartiment con gélateur. Il n'est plus nécessaire de procéder à un dégivrage. Compartiment réfrigérateur Le dégivrage s'opère automatiquement. L'eaudecondensationsortparl'orificed'écoulement puis gagne le bac d'évaporation au dos de l'appareil. Nettoyage de l'appareil : Mise en garde Ne nettoyez jamais l'appareil à l'aide d'un nettoyeur à vapeur ! Attention ! Ø N'utilisez aucun produit de nettoyage contenant du sable, du chlorure ou de l'acide, ni aucun solvant. Ø N'utilisez jamais d'éponges abrasives ou suscep tibles de rayer. Des zones corrodées pourraient apparaître sur les surfaces métalliques de l'appareil. Ø N'utilisez aucun objet pointu pour éliminer le givre du compartiment réfrigérateur. Ø Ne nettoyez jamais les clayettes ni les bacs au lave- vaisselle.Cespiècespourraientsedéformer! Procédure
1. Débranchez la fiche mâle du secteur ou ramenez le
disjoncteur en position éteinte.
2. Retirez les produits congelés et rangez-les dans un
3. Patientez jusqu'à ce que la couche de givre soit
4. Nettoyez l'appareil avec un chiffon doux, de l'eau
tiède et du produit à vaisselle présentant un pH neutre. L'eau de nettoyage ne doit pas pénétrer dans l'éclairage.
5. Essuyez le joint de porte uniquement avec un
chiffon et de l'eau propre. Ensuite, séchez-le à fond.
6. Après le nettoyage, rebranchez l'appareil.
L'intérieur doit être entièrement sec avant d'insérer la fiche et de mettre l'appareil sous tension.
7. Remettez en place les produits congelés.
Distributeur de glaçons et d'eau Ø Ne tirez pas sur le levier du distributeur. Cela pourrait endommager ou casser le ressort du levier. Nettoyage d u bac de récupération d'eau et de la grille L'eau renversée afflue dans le bac de récupération. Ø Vous pouvez retirer le crible pour le nettoyer et nettoyer également le bac de récupération d'eau.fr
Équipement Pour le nettoyage, toutes les parties variables de l'appareil peuvent se retirer (~ Chapitre « Organisation variable de l'espace intérieur »). Remarque : Pour extraire et nettoyer les bacs, ouvrez entièrement lesportesà90°. Extraction des bacs Ø Extrayez le bac entièrement, détachez-le de son support en le soulevant et retirez-le. Pour l'insérer, posez le bac sur les glissières et poussez-le à l'intérieur. Le bac se cale en l'appuyant vers le bas. Manipulation du bac à glaçons Retraitdubacàglaçons Vous pouvez retirer le bac à glaçons pour le nettoyer ou si vous n'avez pas besoin de glaçons.
1. Tenez le bac à glaçons par la poignée et poussez-le
2. Retirez-le lentement afin d'éviter de l'endommager.
Couvercle du préparateur de glaçons Bac à glaçons Orifice d'évacuation des glaçons : Mise en garde Nemettezpasvosdoigts,vosmainsniaucunobjet inadapté dans l'évacuation ou le préparateur à glaçons. Cela peut entraîner des blessures ou des dommages matériels. Remarque : une conduite d'eau se trouve entre le préparateur à glaçons et le réservoir d'eau. Ne démontez pas vous-même l'ensemble du système d'alimentation en eau. Cette opération doit être effectuée uniquement par une personne qualifiée.fr
Vidage et nettoyage du bac à glaçons Le bac à glaçons doit être vidé si les glaçons se sont agglomérés ou si vous n'avez pas demandé de glaçons depuis longtemps, ou encore si l'appareil est éteint. Pour le nettoyage, lavez-le avec un détergent doux, rincez-le abondamment et séchez-le soigneusement. N'utilisez pas de détergents ou de solvants agressifs ou abrasifs. Remplacement du bac à glaçons Si vous n'avez pas besoin de glaçons, le préparateur à glaçons peut être éteint et le support en contre-porte (2) peut être utilisé à la place du bac à glaçons (1) afin d'avoir plus de place dans le congélateur. Montage du bac à glaçons
1. Assurez-vous que les deux couplages forment entre
eux l'angle approprié pour s'interconnecter. Si besoin, tournez le couplage du bac à glaçons pour qu'il s'adapte à celui du moteur.
2. Tenez le bac à glaçons par la poignée et poussez-le
vers le haut. Assurez-vous que le bac à glaçons (B) s'enclenche dans les pinces (A) du préparateur à glaçons des deux côtés.
3. Tirez le bac à glaçons vers le bas et vérifiez qu'il est
bien en place. Dégivrage Bien que l'appareil soit pourvu d'une fonction de dégivrage automatique, une couche de givre peut se former sur les parois intérieures du compartiment congélateur si la porte e st souvent ouverte ou reste ouverte trop longtemps. Si la couche de givre est trop épaisse, attendez que la réserve d'aliments diminue et procédez comme suit :
1. Enlevez les aliments présents et les clayettes,
retirez la fiche mâle et laissez les portes ouvertes. Pour accélérer l'opération de dégivrage, ventilez bien la pièce.
2. Lorsque l'opération de dé givrage est terminée,
nettoyez l'appareil comme décrit ci-dessus.fr
Changement du filtre à eau De manière générale, le filtre à eau doit être changé tous les 6 mois afin de garantir la meilleure qualité d'eau possible. Après le prélèvement d'environ 4 000 l d'eau (consom mation courante au cours de 6 mois), l'affichage du filtre à eau clignote Ï et la sonnerie retentit trois fois pour indiquer le changement requis du filtre. Remarque : Si l'eau n'est pas distribuée ou seulement lentement, vérifiersilefiltreàeauestbouchéets'ildoitêtre changé. Certaines régions font preuve d'une teneur élevée en calcaire dans l’eau, ce qui accélère l’ob struction du filtre. Achat d'un nouveau filtre à eau Il convient en tout premier lieu d'acheter un nouveau filtre. Vous pouvez obtenir le nouveau filtre auprès du distributeur chez qui vous avez également acheté l'appareil ou auprès du service après-vente. Veillez à acheter le même type de filtre pour pouvoir utiliser le filtre de manière conforme dans votre appareil. Retrait de l'ancien filtre à eau Remarques Ø Coupez l'alimentation en eau avant de retirer le filtre. Ø Lors du remplacement du filtre, il se peut que de l'eau s'écoule du filtre et des conduites. Récupérez l'eau dans un bol et essuyez l'eau qui s’est éventuel lement échappée.
1. Ouvrez la porte de la chambre froide aussi grand
que possible et retirez le couvercle du filtre en le tirant lentement.
2. Dévissez l'ancien filtre à eau dans le sens contraire
des aiguilles d'une montre (voir le marquage sur le filtre) et retirez-le. : Mise en garde – Risque de dommages matériels Nepasforcerpourextrairelefiltreàeau. Insertion d'un nouveau filtre à eau
1. Vissez le nouveau filtre à eau dans le sens des
aiguilles d'une montre et assurez-vous que le filtre est bien vissé dans le socle. : Mise en garde S'il n'est pas correctement installé, cela peut entraîner un mauvais fonctionnement de l’appareil ou une fuite d’eau.
2. Replacezlecouvercledufiltreenlepoussant
prudemment par dessus.
3. Une fois le filtre changé, réinitialisez l'affichage
du filtre à eau en appuyant trois secondes sur la touche « eco / filter reset 3s ».fr
Éclairage (LED) Votre appareil est équipé d'un éclairage par LED ne demandant pas d'entretien. Cet éclairage doit exclusivement être réparé par le service après-vente ou par des spécialistes autorisés. Économies d'énergie Ø Placez votre appareil dans un endroit sec et bien aéré. L'appareil ne doit pas être exposé directement aux rayons du soleil et ni se trouver à proximité d'une source de chaleur (par ex., radiateur, cuisinière). Ø N'obstruez pas les orifices d'aération de l'appareil. Ø Laissez d'abord refroidir les boissons et les aliments chauds avant de les ranger dans l'appareil. Ø Placezlesalimentsàdécongelerdanslecompar timent réfrigérateur et utilisez les aliments congelés pour refroidir les aliments. Ø Ouvrezlemoinspossibleetleplusvitepossible la porte de l'appareil. Ø Veillez à ce que la porte du compartiment congé lateur soit bien toujours fermée. Ø La disposition des pièces de l'équipement n'in fluence pas l'augmentation d'énergie de l'appareil. Ø Pour économiser de l'eau et de l'énergie, il est possible d'arrêter le préparateur de glaçons lorsque vous n'avez plus besoin de glace. Bruits de fonctionnement Bruits parfaitement normaux Ø Bruits de fonctionnement du compresseur. Ø Bruits de mouvement d'air du petit moteur de ventilateur dans le compartiment réfrigérateur ou d'autres zones. Ø Bruits de gargouillement identiques à ceux de l'eau qui bout. Ø Bruit de craquement pendant le dégivrage auto matique. Ø Cliquetis avant que le compresseur ne démarre. Ø Bruits lorsque le préparateur à glaçons fait tomber des glaçons dans le bac à glaçons. Ø Si vous appuyez sur la touche ,lapompeàeau démarre et tant que la pompe fonctionne, il y a un léger bruit. Comment éviter les bruits Instabilité de l'appareil Alignez l'appareil à l'aide d'un niveau à bulle. Ajustez ensuite l'horizontalité par les pieds à vis ou placez un objet dessous. Appareil en contact avec autre chose Éloignez l'appareil des meubles ou des appareils voisins. Bacs ou surfaces de rangement vibrants ou coincés Vérifiez les pièces amovibles, puis remettez-les en place correctement. Bouteilles ou récipients en contact Écartez légèrement les bouteilles ou les récipients les uns des autres.fr
Remédier soi-même aux petites pannes Avant d'appeler le service après-vente : Vérifiez si vous ne pouvez pas remédier vous-même à la panne à l'aide des indications qui suivent. Vous éviterez ainsi des dépenses inutiles car le coût des appels passés au service après-vente est à votre charge – même pendant la période de garantie ! Panne Cause possible Solution L'appareil ne fonctionne pas La fiche mâle n'est pas correctement enfoncée. Vérifiez si la fiche mâle est correctement enfoncée. Le disjoncteur est désarmé ou défectueux. Vérifiez le disjoncteur, remplacez-le éventuellement. Pannedecourant. Vérifiez l'alimentation électrique. Température ambiante trop basse. Essayezderésoudreleproblèmeenbaissantla température réglée. Il est normal que l'appareil ne fonctionne pas pendant le dégivrage automatique ou juste après avoir été mis en route, ceci pour protéger le compresseur. Odeurs provenant de l'intérieur L'intérieur de l'appareil n'est pas propre. Nettoyez-le. Certains aliments, récipients ou emballages provoquent des odeurs. Le moteur tourne sans arrêt Il est normal d'entendre souvent le bruit du moteur. Dans les circonstances suivantes, le moteur doit tourner plus souvent : Ø La température est réglée sur une valeur plus froide que nécessaire. Ø Unequantitéimportanted'aliments chauds a été rangée récemment dans l'appareil. Ø La température ambiante est trop élevée. Ø Les portes ont été ouvertes trop long temps ou trop souvent. Ø Après la mise en service ou si l'appareil était éteint pour une longue période de temps. Unecouchedegivreseformeà l'intérieur Les sorties d'air sont couvertes ; aération insuffisante ; porte non correctement fermée. Assurez-vous que les sorties d'air ne sont pas couvertespardesalimentsetquelesalimentssont placés dans l'appareil de manière à garantir une aération suffisante. Vérifiez si la porte est correcte ment fermée. Pour éliminer le givre : ~ Chapitre « Nettoyage de l'appareil ». La température est trop élevée dans l'appareil Les portes ont été probablement ouvertes trop longtemps ou trop souvent ; ou les portes ont été maintenues ouvertes par un obstacle quel conque ; ou l'appareil a été placé à un endroit où l'espace libre est insuffisant sur les côtés, en haut ou en bas. N'ouvrez pas les portes inutilement ou plus long
temps que nécess aire ; vérifiez l'espace libre autour de l'appareil. Les portes se ferment difficilement L'appareil n'est pas incliné vers l'arrière d'environ 15 mm. Quelque chose à l'intérieur empêche la fermeture des portes. Vérifiez l'inclinai son et corrigez-la si nécessaire en tournant les pieds de vis. Vérifiez l'intérieur et retirez l'obstacle.fr
Panne Cause possible Solution L'éclairage ne fonctionne pas L'éclairage LED s'est éteint automatiquement car la porte est restée trop longtemps ouverte. L'éclairage est défectueux. Fermez la porte et rouvrez-la pour allumer de nouveau l'éclairage. Remplacez l'éclairage LED ~ Chapitre « Éclairage (LED) ». De l'eau s'égoutte sur le sol Le bac de récupération d'eau d'évaporation situé au fond à l'arrière de l'appareil n'est pas de aligné ou la conduite d'évacuation n'est pas correctement positionnée sur le bac ou est obstruée. Le raccordement d'eau n'est pas étanche. La glace a fondu dans le bac à glaçons parce que l'appareil n'avait pas d'électricité. Vérifiez le bac de récupération d'eau d'évaporation et la conduite d'évacuation à l'arrière de l'appareil. Vérifiez le bac à glaçons et si nécessaire, videz-le. Vérifier la connexion d'eau et serrer fermement les raccords. Le distributeur d'eau ne fonctionne pas Absencederaccordementd'eauoualimen tation en eau coupée. Tuyau de raccordement écrasé ou plié. Filtre à eau non co rrectement installé ou obstrué. Le réservoir d'eau est gelé en raison d'une température trop basse dans la chambre froide. La sécurité enfants est active ou la porte du compartiment congélateur n'est pas fermée. Vérifier la conduite d'eau et le robinet d'eau. Vérifier le filtre à eau. Augmenter légèrement la température dans la chambre froide. Désactivez la sécurité enfants. Fermez la porte du congélateur. Aucunglaçonnesort Après l'installation, plusieurs heures peuvent être nécessaires pour que le compartiment congélateur atteigne sa température et puisse produire des glaçons. Absencederaccordementd'eauoualimen tation en eau coupée. Filtre à eau non co rrectement installé ou obs trué. Les glaçons se sont agglomérés dans le bac à glaçons ou sont restés coincés au niveau de l'éjection. Le préparateur à glaçons est arrêté. Vérifier la conduite d'eau et le robinet d'eau. Vérifier le filtre à eau. Vérifiez l'orifice d'éjection. Vérifiez le bac à glaçons et si nécessaire, videz-le. Allumez le préparateur à glaçons.fr
Service après-vente Pour trouver le service après-venteleplusproche de chez vous, consultez l'annuaire téléphonique ou le répertoire du service après-vente. Veuillez indiquer au service après-vente la référence produit (N° E) et le numéro de fabrication (N° FD) de votre appareil. Ces données se trouvent sur la plaque signalétique. En indiquant ces données au technicien du service après-vente, vous lui épargnez des déplacements inutiles. Vous économisez ainsi des frais supplé mentaires. Demande de réparation et conseils en cas de problème Vous trouverez les coordonnées de tous les pays dans le répertoire du service après-vente ci-joint. B 070 222 141 FR 01 40 10 11 00 CH 0848 840 040it
