LD-2167LH - Lave-vaisselle LG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 14 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 82 cm, Profondeur : 55 cm
Consommation d'eau	9 litres par cycle
Programmes de lavage	6 programmes, dont éco, intensif, rapide
Utilisation	Panneau de contrôle intuitif avec affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres lavables, entretien régulier recommandé pour éviter les obstructions
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Informations générales	Garantie 2 ans, compatible avec les produits de nettoyage standard pour lave-vaisselle

FOIRE AUX QUESTIONS - LD-2167LH LG

Pourquoi mon lave-vaisselle LG LD-2167LH ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché sur une prise électrique fonctionnelle. Assurez-vous également que le fusible ou le disjoncteur n'a pas sauté.

Pourquoi le lave-vaisselle ne démarre-t-il pas le cycle de lavage ?

Assurez-vous que la porte du lave-vaisselle est bien fermée. Vérifiez également que le programme de lavage a été sélectionné correctement.

Mon lave-vaisselle ne se vide pas correctement, que faire ?

Vérifiez si le filtre est obstrué et nettoyez-le si nécessaire. Assurez-vous aussi que le tuyau de vidange n'est pas plié ou obstrué.

Pourquoi les assiettes sortent-elles encore sales après le lavage ?

Vérifiez que la charge du lave-vaisselle n'est pas trop dense. Assurez-vous également que le produit de lavage est approprié et en quantité suffisante.

Le lave-vaisselle fait un bruit inhabituel pendant le fonctionnement, que faire ?

Vérifiez si des objets sont mal placés à l'intérieur du lave-vaisselle. Assurez-vous également que le bras d'aspersion peut tourner librement.

Comment nettoyer le filtre du lave-vaisselle LG LD-2167LH ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le à l'eau chaude et éliminez tous les résidus alimentaires. Remettez-le en place une fois sec.

Comment réinitialiser le lave-vaisselle ?

Pour réinitialiser le lave-vaisselle, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela peut résoudre certains problèmes techniques.

Pourquoi le lave-vaisselle affiche-t-il un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Cela peut indiquer un problème spécifique qui nécessite une attention particulière.

Est-il normal que le lave-vaisselle sente mauvais ?

Une odeur désagréable peut être causée par des résidus alimentaires dans le filtre ou dans le bras d'aspersion. Nettoyez ces éléments régulièrement pour éviter les odeurs.

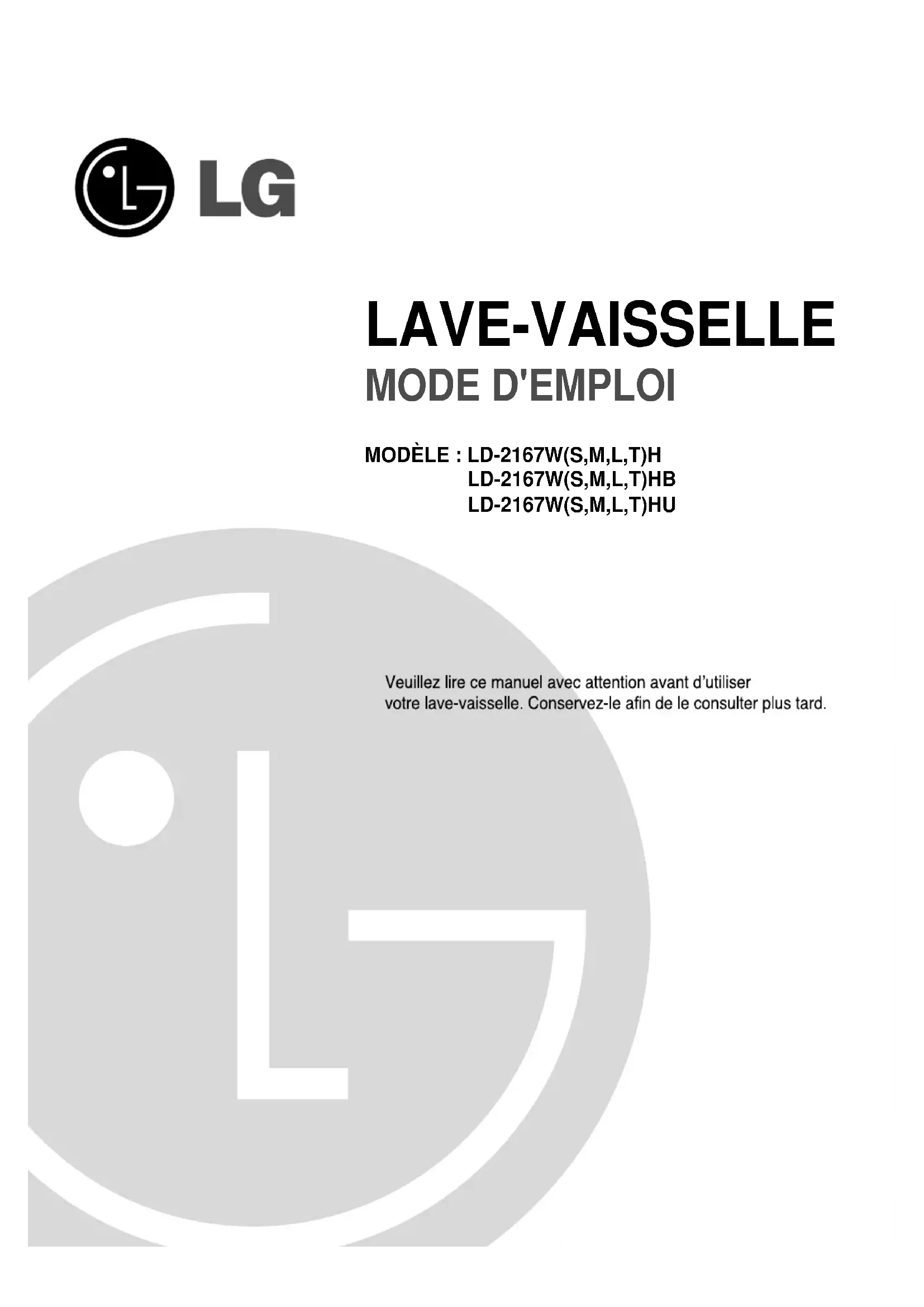

MODE D'EMPLOI LD-2167LH LG

• Veuillez lire ce manuel avec attention avant d’utiliser ce lave-vaisselle pour la première fois.

• Ce manuel contient des remarques très importantes concernant l’installation, l’utilisation et l’entretien de votre lave-vaisselle.

• Le fabricant ne peut être tenu pour responsable de tout problème provoqué par l’ignorance des présentes consignes de sécurité.

• Ce lave-vaisselle est conçu pour un usage domestique normal.

• N’utilisez pas ce lave-vaisselle pour un usage industriel ou commercial, ou dans tout autre but.

• Cet appareil n’est pas conçu pour être utilisé sans surveillance par de jeunes enfants ni par des personnes invalides. Pendant l’installation

• Les branchements électriques doivent être effectués conformément aux étiquettes e signalisation.

• La sécurité électrique est garantie uniquement lorsque le système de mise à la terre de votre maison est conforme aux normes régionales afférentes. (N’utilisez pas de rallonge.)

• Si la température de l’eau chaude dépasse 65°C, ajustez le réglage du chauffe-eau. Si la température de l’eau chaude ne peut être maintenue au-dessous de 65°C, le lave-vaisselle doit être raccordé à l’eau froide.

• Si le cordon d’alimentation est endommagé, il doit être remplacé uniquement par le fabricant ou par un réparateur agréé ou par tout autre personnel d’une qualification équivalente afin d’éviter tout danger.

• Cet appareil doit être mis en place de façon à ce que la prise soit accessible.

• Cet appareil doit être raccordé au circuit d’eau à l’aide des nouveaux tuyaux fournis, les anciens tuyaux ne doivent pas être ré-utilisés. Pendant l’utilisation

• Seuls les ustensiles de cuisine qui conviennent devraient être placés dans le lave-vaisselle. (Veuillez éviter les ustensiles qui ne résistent pas à la chaleur, ceux qui sont plaqués de métal, etc.)

• N’utilisez aucun solvent dans votre lave- vaisselle. Ils peuvent être à l’origine d’explosions ou d’incendies.

• N’aspergez pas d’eau sur l’appareil. Cela peut provoquer la défaillance des pièces électriques, voire une électrocution.

• N’appuyez pas sur la porte et ne vous assoyez pas dessus lorsque celle-ci est ouverte. Cela peut entraîner la déformation ou la panne de votre lave-vaisselle.

• N’utilisez aucun détergent pour le lavage à la main. Le détergent du lave-vaisselle devrait être utilisé pour une utilisation normale.

• Cet appareil est équippé d’une fonction de sécurité qui arrête automatiquement le fonctionnement du lave-vaisselle lorsque celui- ci est exposé à de graves perturbations de son alimentation électrique.

• Les détergents de lave-vaisselle sont très alcalins. Ils peuvent s’avérer extrêmement dangereux en cas d’ingestion. Evitez tout contact avec la peau et les yeux et assurez-vous que les enfants sont à l’écart du lave-vaisselle lorsque la porte est ouverte. Vérifiez que le compartiment de détergent est vide à la fin de chaque cycle de nettoyage.

INSTRUCTIONS DE SECURITE IMPORTANTES

ATTENTION - Lorsque vous utilisez votre lave-vaisselle, suivez les précautions élémentaires qui comprennent celles ci-dessous :4

INSTRUCTIONS DE MISE A LA TERRE

Cet appareil doit être relié à la terre. En cas de défaillance ou de panne,l a mise à la terre diminue le risque d’électrocution en fournissant une trajectoire de résistance moindre au courant électrique. Cet appareil est équippé d’un cordon ainsi que d’une prise de mise à la terre. Cette prise doit être branchée à une sortie pertinente – installée et reliée à la terre conformément à l’ensemble des codes et réglementations en vigueur dans la région. ATTENTION - Un mauvais branchement du cordon de mise à la terre peut être à l’origine d’un risque d’électrocution. En cas de doute concernant la mise à la terre de l’appareil, vérifiez auprès d’un électricien qualifié ou d’un agent de maintenance. Ne modifiez pas la prise fournie avec l’appareil ; si elle n’est pas compatible avec votre prise murale, faîtes installer une prise qui convient par un électricien qualifié.

Sécurité des enfants

• Les commandes peuvent être verrouillées à l’aide du mode “Verrouillage eufant” afin d’empêcher les enfants d’arrêter le lave-vaisselle par erreur.

• Conservez les détergents et les aides au rinçage hors de portée des enfants.

• N’autorisez pas les enfants à faire fonctionner le lave-vaisselle.

• Les jeunes enfants devraient être sous la surveillance d’un adulte afin de garantir qu’ils ne jouent pas avec l’appareil. AVERTISSEMENT concernant le cordon d’alimentation Pour la plupart des appareils électroménagers, il est conseillé d’effectuer le branchement sur un circuit dédié, c’est-à -dire une prise unique qui n’alimente que l'appareil en question et sur laquelle aucune autre prise ni aucun circuit de dérivation ne vient s’ajouter. Reportez- vous à la page des sp écifications de ce manuel de l’utilisateur pour connaître les consignes adéquates. Ne surchargez pas les prises murales. Cela présente un danger, au même titre que des prises murales ou des rallonges disloquées ou endommagées, des cordons d’alimentations effilochés ou une gaine d’isolation électrique défectueuse or craquelée. L’un ou l’autre de ces cas de figure pourrait être à l’origine d’une électrocution ou d’un incendie. Contrôlez régulièrement le cordon électrique de votre appareil électroménager. S’il paraît endommagé ou détérioré, débranchez-le, cessez d’utiliser votre appareil et demandez à un réparateur agréé qu’il remplace le cordon par un cordon strictement identique. Protégez le cordon d’alimentation contre tout mauvais traitement physique ou mécanique en évitant par exemple de le vriller, de l’entortiller, de le pincer, de le prendre dans une porte ou de marcher dessus. Faites particulièrement attention aux branchements, aux prises murales et au point de sortie du cordon d’alimentation de l’appareil.5 Unité : mm

Cet appareil doit être alimenté à la tension et à la fréquence qui conviennent comme précisé dans le manuel, et raccordé à un circuit individuel correctement relié à la terre, protégé par un disjoncteur ou par un fusible de 15 amp minimum. Le câblage doit être constitué de deux câbles avec mise à la terre. La prise d’alimentation doit être située en un lieu accessible adjacent au lave- vaisselle et non pas situé derrière celui-ci et à 1,20 mètres du côté du lave-vaisselle. (Voir page 7 Schéma A) La prise d’alimentation électrique doit être correctement reliée à la terre ; en cas de doute, faîtes-la vérifier par un électricien qualifié. Aucun autre appareil ne devrait être branché à la même prise au moyen d’une multiprise ou de tout appareil semblable. 820-870600-605

ATTENTION Pour la sécurité des personnes, enlevez le fusible de la maison ou déclenchez le disjoncteur avant l’installation. N’utilisez pas de rallonge ni d’adaptateur de prise de courant avec cet appareil. Les branchements électriques et les branchements de mise à la terre doivent être conformes au code national de l’électricité/au code provincial et municipal et/ou aux autres codes régionaux en vigueur. Si le panneau aggloméré est adjacent ou se trouve au-dessus du lave-vaisselle, celui-ci devrait être scellé à l’aide de peinture ou d’enduit étanche afin de prévenir tout gonflement dû à la vapeur. ATTENTION Tout travail électrique nécessaire à l’installation de cet appareil devrait être effectué par un électricien qualifié ou par des personnels compétents. Tout travail de plomberie nécessaire à l’installation de cet appareil devrait être effectué par un plombier qualifié ou par des personnels compétents.

Ce lave-vaisselle est conçu pour s’encastrer dans une ouverture de la taille de celle présentée ci-dessous. Choisissez un emplacement aussi proche de l’évier que possible pour un raccordement aux conduites d’arrivée et d’évacuation de l’eau. Ce lave-vaisselle ne devrait pas être installé à plus de 3 mètres de l’évier pour un écoulement des eaux convenable. Si le lave-vaisselle doit être installé dans un coin, un espace minimal de 5 cm est nécessaire entre le lave-vaisselle et tout meuble ou mur adjacent6

Couchez le lave-vaisselle sur son dos. Ajustez les pieds à la hauteur du meuble nécessaire comme présenté sur le shéma ci-dessous. Ajustez Vissez Etape 4 :

Avant de glisser le lave-vaisselle dans l’ouverture du placard, tous les derniers ajustements de hauteur et d’équilibrage nécessaires devraient être effectués à l’aide de la clé. Glissez soigneusement le lave-vaisselle à l’intérieur de l’ouverture du meuble. Assurez-vous que le tuyau d’évacuation situé à l’intérieur du meuble n’est ni entortillé ni étiré. Plateau supérieur ATTENTION Si la hauteur du placard est inférieure à 850mm, vous devriez retirer le plateau supérieuren dévissant les deux écrous. (Deux à l’arrière)7

Si l’extrémité du tuyau d’évacuation ne s’adapte pas au circuit d’évacuation, utilisez un joint en caoutchouc (non fourni) qui doit être résistant à la chaleur et au détergent et peut être obtenu chez un plombier. Les deux raccordements les plus fréquents sont présentés dans les schémas A et B. Le trou de robinet en « S » doit être creusé proprement et libéré de toute obstruction jusqu’à atteindre son diamètre interne maximal, s’il est utilisé pour l’évacuation. Afin de prévenir tout siphonage, l’une des méthodes exposées ci-après doit être suivie : ■ Lorsque le tuyau d’évacuation est raccordé à un trou d’évier en « S » ou au tout à l’égout, le tuyau doit être enroulé vers le haut jusqu’à atteindre le dessous de la table de travail afin de l’y fixer. Etirement du tuyau d’évacuation Etirez le tuyau d’évacuation selon la méthode présentée ci-dessous. 300 mm Min.770 mm Min.1000 mm Max.Tuyau d’évacuationTuyau d’arrivée d’eauAlimentation électriqueCordon 770mm Min. / 1000 mm Max.300 mm Min.Raccordementne laissant paspasser d’airArrivée d’eau 40 mmdiamètre Min.300 mm Min. 770 mm Min. / 1000 mm Max.Evier200 mm Max.Tuyau de cuivre Ø20mm évasé au tuyau d’évacuation et à l’autre extrémité si nécessaire. Rallonge de tuyau d’évacuation ou tuyau de caoutchouc d’un diamètre intérieur de 16 à 20 mm capable de supporter une température de l’eau de 90°C Schéma A Schéma B : Racordement au tout à l’égout – arrivée d’eau ATTENTION Lorsque vous raccordez ou étirez le tuyau d’évacuation, assurez-vous que celui-ci n’est pas entortillé. (Les courbures devraient avoir un rayon de 40 mm.) ■ Lorsque le tuyau d’évacuation d’eau est raccordé à une arrivée d’eau séparée, il est essentiel que le raccordement ne laisse pas passer d’air. Consultez le schéma B8

Connectez le tuyau d’arrivée d’eau au robinet comme montré ci-dessous (certains modèles sont constitués d’une soupape d’introduction et d’un tuyau). Le lave-vaisselle peut être connecté à l’arrivée d’eau froide ou d’eau chaude. Si l’eau ne peut pas être maintenue à une température inférieure à 65°C, le lave-vaisselle doit être connecté à l’eau froide. Lors du branchement, le ruban étanche ou le produit d’étanchéité se met en place pour éviter les fuites d’eau. Assurez-vous que le tuyau ne soit pas vrillé ou plié. Etape 7 :

Fixez solidement à la main le tuyau d’alimentation à l’arrivée d’eau. Branchez le cordon d’alimentation à une prise reliée à la terre et allumez l’appareil. Après l’installation du produit, faîtes fonctionner le lave-vaisselle pendant un cycle (un cycle rapide est recommandé) sans charger la vaisselle. Pendant ce cycle, vous pouvez vérifier s’il existe une fuite d’eau et examiner les conditions de fonctionnement. Lorsque vous faîtes fonctionner ce produit pour la première fois, il est possible qu’il fasse du bruit. Dans ce cas, éteignez l’interrupteur et remettez le lave-vaisselle en marche. Etape 8 :

COMMENT METTRE LE PRODUIT A NIVEAU

Après avoir installé le produit, si vous sentez quelque vapeur ou si vous entendez un bruit de friction entre la partie latérale de la porte et le bac lors de l’ouverture et de la fermeture de la porte, vous devez ajuster le niveau du produit.

• Si la porte est inclinée à droite comme présenté sur le schéma C, reproduisez la procédure présentée ci- dessous jusqu’à ce que la porte fonctionne normalement.

1) Dévissez (dans le sens inverse de celui des aiguilles

d’une montre) le pied gauche à l’arrière de l’appareil et rehaussez-le.

2) Vérifiez l’ouverture de la porte afin de vérifier si la

vapeur ou le bruit de friction persistent.

• Lorsque le produit est convenablement mis à niveau, aucune inclinaison, vapeur ou friction ne demeure.

• Si la porte est inclinée à gauche comme sur le schéma D, reproduisez la procédure présentée ci-dessous jusqu’à ce que la porte fonctionne normalement.

1) Dévissez (dans le sens inverse de celui des aiguilles

d’une montre) le pied droit à l’arrière de l’appareil et rehaussez-le.

2) Vérifiez l’ouverture de la porte afin de vérifier si la

vapeur ou le bruit de friction persistent.

• Lorsque le produit est correctement mis à niveau, aucune inclinaison, vapeur ni bruit de friction ne subsiste. Schéma C Schéma D Cas 1. Si la porte est inclinée à droite. Cas 2. Si la porte est inclinée à gauche. Robinet d’eauArrivée d’eauTuyauInclinaisonà gaucheInclinaisonà droitePORTEPORTE9

1. Panneau de commande

2. Poignée de la porte

3. Couvercle supérieur

4. Couvercle inférieur

5. Contrôle de fonctionnement

6. Interrupteur de mise en marche

7. Tuyau d’évacuation

8. Tuyau d’arrivée d’eau

11. Panier supérieur

12. Panier à couverts

13. Déverseur de détergent et d’aide au rinçage

14. Couvercle de l’orifice de la vapeur

15. Bras d’aspersion supérieur

16. Bras d’aspersion inférieur

18. Panier inférieur

19. Bouchon du réservoir de sel

Entonnoir ※ l’apparence et les caractéristiques techniques peuvent varier sans avis préalable.10

• En cas de petite charge, utilisez uniquement lepanier supérieur ou lepanier inférieur pour.

• Économiser de l’énergie. A chaque pression sur cebouton vous pouvezsélectionner le paniersupérieur ou inférieuruniquement.

• Si vous ne sélectionnezpas ce bouton, l’appareileffectue toujours unlavage variable qui faitfonctionner en alternancele bras supérieur et lebras inférieur. TRIPLE JET D’EAU

• Appuyer sur le boutton afin de changer la puissance du jet d’eau de : Fort, Normal à Doux.11 TEMPS RESTANT

• Avant de démarrer, l'écran d'affichage montre le temps de fonctionnement du programme sélectionné.

• Après le démarrage, l'écran d'affichage montre le temps restant.

• Si le lave-vaisselle a un problème, le type de problème est affiché comme suit: Si ces lettres d'erreur sont affichées, veuillez vous reporter au guide de dépannage à la page 22 et suivez ce guide. ※ “ ” : Pas de message d'erreur (voir page 19) TEMPS DIFFÉRÉ

• Si vous souhaitez retarder le démarrage du Programme sélectionné, appuyez sur ce bouton avant d’appuyer sur le bouton Start.

• Chaque pression sur ce boutton retarde le démarrage d’1 heure.

• Le démarrage peut être retardé de 1 á 19 heures. DÉPART

• Pour utiliser l’appareil, appuyez d’abord sur ce boutton afin de le mettre sous tension.

• Aprés le fonctionnement, ce bouton éteint automatiquement l’appareil pour des raisons de sécurité et d’économiesd’énergie.

• En cas de surtension ou de perturbation de l’appareil, la courant peut être coupé automatiquement pour des raisons de sécurité. BIP ACTIVÉ / DÉSACTIVÉ

• Le lave-vaisselle doit être éteint.

• La fonction bip activé/désactivé peut être réglée en appuyant simultanément sur les boutons Intensif et Pré-lavage pendant quelques secondes. Ensuite le message “on” apparaîtra sur l'afficheur du temps.

• La fonction bip activé/désactivé est automatiquement annulée lors d'une panne de courant. VERROUILLAGE ENFANT

• Utilisée pour bloquer le contrôle des boutons afin de prévenir tout changement de programme par les enfants.

• Cette fonction est annulée automatiquement après une panne d’électricité.

• Pour verrouiller/ déverrouiller, appuyez simultanément sur Intensif et sur Auto. PROG- RAMME

• Pour sélectionner un programme, appuyez sur le bouton correspondant. VOYANT

• Remplir de sel spécial

• Remplir de produit de rinçage

• Verrouillage enfant12

1. Chargement de votre

3. Utilisation du panier à

couverts Pour une performance de lavage optimale, il est important que le lave-vaisselle soit chargé conformément aux instructions. Avant de charger les articles à l’intérieur du lave- vaisselle, vous devez râcler les grosses particules, en particulier les articles non solubles tels que les os, les cure-dents, les pépins, etc. En chargeant le lave-vaisselle, suivez les recommandations générales ci-dessous : ■ Positionnez la vaisselle de façon à ce que l’eau entre en contact avec toutes les surfaces. ■ Les objets profonds doivent être placés suivant un angle afin de permettre un bon écoulement de l’eau et un séchage correct. ■ Les articles sur lesquels demeurent des résidus brûlés devraient être trempés avant d’être chargés dans le lave-vaisselle. Veillez à ce que les articles de grande taille n’empêchent pas le couvercle du déverseur de détergent de s’ouvrir.

2. Chargement du panier

inférieur Le panier inférieur convient davantage au chargement des assiettes plates, des bols, des plats, des pots, des casseroles, des couvercles et même des grilles de cuisson. Les assiettes devraient être placées verticalement et face au centre du panier. Les pots, les casseroles et les grands plats doivent être placés à l’envers. Les couverts devraient être mélangés à l’intérieur de chaque partie du panier afin d’empêcher l’agglomération des articles semblables. Placez les couverts dans le panier, les manches vers le bas. Le couvercle peut être détaché de ses gonds et se clipser à l’écard du panier si vous décidez de ne pas vous en servir. Pour les couteaux, positionnez-les sur des emplacements séparés s’ils sont placés sur le panier supérieur. Faîtes attention en chargeant et en déchargeant des articles tranchants. Veillez à ne pas bloquer la rotation des bras d’aspersion.13

4. Chargement du panier

supérieur Articles non lavables en lave- vaisselle L’association des hautes températures de l’eau et du détergent du lave-vaisselle pourrait endommager des articles particuliers, donc nous ne recommandons pas l’utilisation du lave- vaisselle pour le lavage des articles ci-dessous : ■ Cuivre ou aluminium anodisé ■ Faïence peinte à la main, argenté ou décorée de feuilles d’or ■ Ustensiles à poignée en bois ou en os ■ Ustensiles en fer ou ne résistant pas à la rouille ■ Articles en plastique non lavables en lave- vaisselle. Le panier inférieur convient davantage au chargement des articles plus fragiles, des petites assiettes, des longs couteaux, des tasses, des verres et des articles en plastique lavables en lave- vaisselle. Les assiettes devraient être placées verticalement et face au centre du panier. Les tasses, les verres et les bols doivent être placés à l’envers. Les tasses suplémentaires ou les ustensiles de cuisine peuvent être déposés sur les paniers à tasses pliables qui peuvent également servir de support pour les verres à pieds longs. Veillez à ne pas bloquer la rotation du bras d’aspersion situé sous le panier supérieur.

5. Réglage du panier supérieur

Votre panier supérieur peut être ajusté (abaissé ou soulevé) pour contenir les différents volumes de votre vaisselle. Avant l'ajustement, assurez- vous que le panier est vide. Vous pouvez changer le niveau du panier supérieur en le soulevant vers le haut, en position supérieure, ou en tirant sur les deux leviers de chaque côté du panier pour l'abaisser à sa position inférieure. Si c’est possible, nous recommandons que le panier supérieur reste à son niveau initial. En soulevant le panier vers le haut, maintenez le panier supérieur par sa partie centrale ( voir position marquée). Après ajustement des niveaux du panier, vérifiez que le bras de jet d'eau est libre pour tourner. ATTENTION Avant le réglage, assurez-vous que le support soit complètement vide de vaisselle. Autrement, la vaisselle risque d’être endommagée et vous pouvez vous blesser.14

6. Déverseur de détergent

• Le détergent doit être placé à l’intérieur du compartiment prévu à cet effet avant le démarrage de chaque programme à l’exception du pré-lavage.

• Veuillez suivre les instructions du fabricant imprimées sur le manuel pour définir la dose qui convient.

• Si votre vaisselle est modérément sale, vous pourrez peut-être utiliser moins de détergent que la dose recommandée.

• Le compartiment a une contenance de 15g et 25g.

• La quantité de détergent dépend du programme. Consultez le tableau de référence.

• Lorsque le détergent a été placé, le couvercle du compartiment devrait être fermé.

• Le détergent est diffusé automatiquement pendant le fonctionnement du lave-vaisselle.

• Le couvercle du compartiment reste ouvert après le fonctionnement du lave-vaisselle. Renseignements relatifs au détergent Utilisez uniquement du détergent de lave- vaisselle destiné à un usage domestique. (Les liquides-vaisselle ordinaires ne devraient pas être utilisés, parce que la mousse peut empêcher le bon fonctionnement de l’appareil.) PROGRAMME QUANTITE DE DÉTERGENTIntensif 25gAuto 20gEco 15gRapide 10g Pré-lavage Aucun détergent Poussez le loquet pour ouvrir Placez le détergent qui convient dans ce compartiment ATTENTION Le détergent utilisé est un détergent spécial lave-vaisselle et comme tous les produits chimiques domestiques il doit être considéré comme un poison et conservé hors de portée des enfants. A la fin de chaque programme de lavage, le compartiment de détergent devrait être vérifié et tout détergent résiduel devrait être retiré. ATTENTION utilisation des détergent combinés (ex 3 en 1). Certains produits détergents ne sont efficaces qu’avec quelques programmes de rinçage. Vous pouvez obtenir un meilleur résultat de rinçage et de séchage en utilisant un détergent conventionnel. les produits qui remplacent l’adoucissant ne peuvent être utilisé que dans un intervalle spécifique de dureté de l'eau. - Veuillez contacter le fabricant du détergent si la performance du séchage est très pauvre ou bien si vous trouvez un film blanc Lors de l’utilisation d’un produit détergent combiné. - Nous ne pouvons justifier aucune plainte directement liée à l’utilisation de ces produits.15

7. Déverseur d’ajout d’aide

au rinçage Pour le remplir Pour remplir le compartiment d’aide au rinçage, faîtes pivoter le bouchon dans le sens inverse de celui des aiguilles d’une montre et retirez-le. Remplissez le réservoir au maximum avec une aide au rinçage de qualité, puis replacez le bouchon et vissez-le. L’aide au rinçage est diffusée automatiquement au cours du dernier cycle de rinçage. Le réglage du dosage convient à la plupart des installations. Si, après le lavage, vous remarquez des endroits flous, des traces ou des marques d’eau sur vos verres, il peut s’avérer nécessaire d’augmenter le dosage. A cette fin, retirez le bouchon faîtes pivoter la flèche indicatrice vers un réglage plus important puis replacez le bouchon. Si les verres sont marqués ou s’il y a de la mousse au fond des verres ou au fond de la machine, sélectionnez un dosage plus faible. Pour le recharger Suivant le réglage du dosage et le nombre de lavages, le compartiment peut avoir besoin d’être rempli à nouveau environ une fois par mois. Le niveau de l’aide au rinçage peut être vérifié de deux façons.

• Par la fenêtre d’indication située sur le déverseur (lorsque la porte du lave-vaisselle est grande ouverte). ● Le noir indique une quantité suffisante d’aide au rinçage.

Clear indique qu’une recharge en aide au rinçage est nécessaire.

• Par le biais de la lumière sur le panneau de commande lorsque le lave-vaisselle est en fonctionnement. Indicateur d’aide au rinçageLevier d’ajustement(rinçage) Renseignements relatifs à l’aide au rinçage L’aide au rinçage s’avère nécessaire afin d’obtenir des plats sans tâches ni traces ainsi qu’un meilleur séchage. L’utilisation de la bonne quantité améliore la performance de lavage. Toutefois une utilisation excessive peut produire un excès de mousse susceptible d’entraîner des fuites d’eau. Lorsque la diode est allumée, cela signifie que l’aide au rinçage est presque épuisée. Alors, remplissez à nouveau l’aide au rinçage.16

• Vérifiez la dureté de l’eau de votre région. (Votre fournisseur d’eau devrait être en mesure de vous informer sur la dureté et sur la gamme de dureté de l’eau de votre région.)

• Réglez la dureté de l’eau en fonction de la méthode de dosage de l’adoucissant.

• Retirez le panier inférieur et dévissez le bouchon du compartiment de sel.

• Versez le sel à l’intérieur du compartiment de sel avant la première utilisation de votre lave-vaisselle. Utilisez une sorte d’entonnoir pour un remplissage facile et propre. La capacité du compartiment de sel est d’environ 1,90 kg. (Utilisez du sel ordinaire ou du sel spécial lave-vaisselle qui se régénère.)

• Après le remplissage, essuyez toute trace de sel ayant débordé afin de fermer le bouchon correctement.

• Vissez fermement le bouchon afin d’empêcher la pénétration de mousse savonneuse susceptible d’entraîner des problèmes d’adoucissement de l’eau. Afin d’obtenir de bons résultats de rinçage, le lave-vaisselle a besoin d’une eau douce, c’est à dire contenant peu voire pas de calcaire, dans le cas contraire, l’eau laisse des traces sur la vaisselle et à l’intérieur des compartiments. Si l’eau du robinet dépasse un certain niveau de dureté, elle doit être adoucie, c’est à dire décalcifiée, afin qu’elle puisse être utilisée dans le lave-vaisselle. Cette tâche est accomplie en ajoutant un sel spécial à l’adoucissant à l’intérieur du lave-vaisselle. L’adoucissant, c’est à dire la quantité de sel nécessaire est déterminé en fonction de la dureté de l’eau du robinet. Ce modèle est équippé d’un adoucissant d’eau afin d’adoucir l’eau calcaire. Vous devriez donc lire ces remarques afin de l’utiliser comme il convient. Pour le premier remplissage Ajustez l’adoucissant au réglage donné dans le tableau correspondant à la dureté de l’eau de votre région. L’adoucissant peut être ajusté en 8 étapes. Le lave-vaisselle est programmé en usine pour un niveau de dureté de

Le niveau de dureté de l’eau qui a été programmé dans la machine peut être vérifié et modifié par le biais du panneau de commande.

1. Le lave-vaisselle doit être éteint.

2. Appuyez simultanément sur les boutons Temps différé et Départ et maintenez-les enfoncés.

Un “ ” et une figure apparaîtront sur l'afficheur du temps.

3. Pour modifier le réglage:

À chaque fois que vous appuyez sur le bouton Rapide, les figures changent une à une. L'affichage est modifié entre “ ” et “ ”.

4. Une fois le réglage de la dureté correctement réglé, appuyez sur le bouton Pré-lavage.

Le réglage de la dureté est alors sauvegardé. Réglage du dispositif d adoucissement de l eau17 Remarque

• Après le rechargement en sel, la diode peut mettre du temps à s’éteindre.

• Lorsque la commande est réglée sur il n’est pas nécessaire de recharger en sel car aucun sel ne sera utilisé pendant le fonctionnement du lave-vaisselle.Si la commande est réglée entre et , alors il faut ajouter du sel dans le déverseur.

ATTENTION Ne versez pas de détergent dans le compartiment à sel spécial. Cela détruirait l’adoucissant. Lorsqu’il n’y a plus de sel, la diode de remplissage du sel s’allume automatiquement pendant le fonctionnement. A ce moment le compartiment de sel devrait être rempli à nouveau après la fin du cycle. Mais il est recommandé de toujours effectuer le rechargement en sel (comme mentionné page précédente) avant le démarrage de l’utilisation suivante afin d’évacuer immédiatement tout excès de solution salée. ■ Pour recharger

9. Diviseurs pliables

■ Les Séparateurs rabattables du panier inférieur et supérieur peuvent être abaissés pour améliorer l'empilement des pots et des casseroles. Lorsque la diode est allumée cela signifie qu’iln’y a presque plus de sel. Veuillez alorsrecharger en sel.18

10. Panier séparable

■ Glissez les deux paniers dans deux directions opposées, puis séparez-les.

■ Pour améliorer le séchage, nous recommandons que la porte soit entièrement ouverte après le cycle.

12. Contrôle d’énergie

(EN50242) ■ Appareil chargé conformément aux caractéristiques techniques normales.

• Exemple de lave-vaisselle chargé : p.12 à 13

• Capacité : réglages 12 places

• Réglage de l’aide au rinçage : 3

• Nettoyage de référence : 6g de détergent sur la surface intérieure de la porte et 24g dans le déverseur de détergent.

• Le panier en U à hauteur ajustable doit être inséré dans sa position la plus haute.19 Assurez-vous que les bras d’aspersion peuvent pivoter librement Mesurez la quantité de détergent Ajoutez la quantité de détergent nécessaire à l’intérieur du déverseur. Refermez le couvercle du déverseur. Réglage et démarrage du programme Appuyez sur le bouton du programme pour sélectionner le programme. La machine démarrera 3 secondes après. Si nécessaire, sélectionnez la fonction optionnelle correspondante au programme désiré. Le voyant du programme s'allume et les phases du Appuyez sur le bouton Départ Vérifiez qu’il y a de l’aide au rinçage et du sel Les diodes indicatrices correspondantes s’allument lorsqu’un rechargement s’avère nécessaire. Ouvrez la porte et vérifiez les filtres Assurez-vous qu’ils sont propres et correctement positionnés (Consultez les consignes pour l’entretien par l’utilisateur

Chargez la vaisselle Retirez tout résidu de nourriture. Tirez le panier inférieur vers l’extérieur et disposez la vaisselle et les couverts à l’intérieur. Tirez le panier supérieur et disposez les tasses, verres, etc. à l’intérieur.

SEQUENCE D’UTILISATION

ATTENTION Ne chargez pas d’articles dans le panier supérieur lorsque le panier inférieur est sorti et chargé. ATTENTION Videz d’abord le panier inférieur puis le panier supérieur ; cela évitera à l’eau de s’écouler du panier supérieur sur la vaisselle située dans le panier inférieur. ATTENTION Il est généralement déconseillé d’ouvrir la porte lorsque l’appareil fonctionne ; si la porte est néanmoins ouverte, un dispositif de sécurité fait en sorte que l’appareil s’arrête. Faîtes attention en cas d’ouverture de la porte au cours de la phase à haute température ou immédiatement après la fin d’un programme, de la fumée pourrait s’en échapper. programme se succèdent. Avant le démarrage, l'écran d'affichage montre le temps de fonctionnement du programme sélectionné. Après le démarrage, l'écran d'affichage montre le temps restant. Le temps indiqué sur l'écran d'affichage commencera à diminuer d'une minute à l'autre. Si la porte est ouverte pendant le fonctionnement du programme, un dispositif de sécurité garantit l'arrêt de la machine. Une fois que la porte est refermée, le programme démarre à partir du point où il avait été interrompu. À la fin du programme de lavage Une fois le programme conclu, le message “ ” est affiché sur l'afficheur numérique pendant quelques secondes et un bourdonnement vous informe que le programme est fini et ensuite l'afficheur montre le code “ ”, ce qui veut dire que le lave-vaisselle est en marche en mode “Séchage à froid” ("Cool Dry"). Séchage à froid -“Cd” Ce processus ne fait pas partie du programme. À ce moment, le ventilateur marchera pendant quelques minutes pour diminuer l'humidité restante. Si vous voulez, vous pouvez maintenant ouvrir et décharger le lave-vaisselle. Autrement, le lave-vaisselle passe automatiquement en mode arrêt pour des raisons de sécurité et pour économiser de l'énergie.20 PROGRAMME ▶La pression, la tension et le temps de fonctionnement peuvent varier en fonction de latempérature de l'eau. ▶Le temps de fonctionnement ne comprend pas le processus “Séchage à froid -60 min”.

Le “séchage à froid” ne fait pas partie du programme.(Voir page 19)

Redémarrage automatique Si la machine s'arrête à cause d'une défaillance électrique, ellereprendra automatiquementson fonctionnement à partir de laposition où elle s'était arrêtée. Programme Intensif Auto Eco Rapide Pré-lavage

LAVAGE Pré-lavageRinçage 1 Rinçage 2 Rinçage 3 Chau ffageLavageprincipal RINÇAGE SÉCHAGE SÉCHAGE Á FROID La séquence des programmes est optimisée et adaptéeconformément à la propreté de la vaisselle. Lavage Intensif Ce programme est destiné aux chargements trèssales comme les pots, les casseroles et lesmarmites dans lesquels peuvent subsister desrésidus de nourriture. Lavage Eco Ce programme est destiné aux chargesquotidiennes légèrement sales. Lavage Rapide Ce programme permet le lavage rapide devaisselle et de couteaux légèrement sales et quiviennent d’être utilisés. Pré-lavage Ce programme peut être utilisé pour enleverseulement les matières grasses avant de laver lesplats à la main. Lavage Auto Pendant le programme Auto, le degré depropreté de la vaisselle est déterminé par ledegré de trouble de l’eau. Selon le degré depropreté, le programme ajuste automatiquementle temps de lavage, la température.En conséquence, la consommation d’eau etd’énergie est la plus basse possible. F sur l’écran signifie que le capteur est entrain de mesurer l’état du lave-vaisselle.21

INSTRUCTIONS D'ENTRETIEN D'UTILISATEUR

Afin de prévenir les problèmes et le mauvais fonctionnement de l’appareil, il est important de vérifier et d’examiner régulièrement les filtres et les bras d’aspersion. Filtres

• Retirez d’abord le panier inférieur.

• Tournez le filtre à mèche dans le sens inverse de celui des aiguilles d’une montre afin de le retirer.

• Retirez le filtre à mèche, le filtre STS supérieur et le filtre externe.

• Nettoyez-les si cela s’avère nécessaire.

• Remettez-les en place dans l’ordre inverse. Bras d’aspersion supérieur Bras d’aspersion inférieur

• Vérifiez que les orifices des jets d’eau ne sont pas bloqués par des particules de nourriture.

• Lorsque cela s’avère nécessaire, retirez le bras en le tirant vers le haut.

• Nettoyez le bras d’aspersion et remettez-le en place en le tirant vers le bas.

• Tirez le panier supérieur en avant.

• Vérifiez que les orifices des jets d’eau ne sont pas bloqués par des particules de nourriture.

• Lorsqu’un nettoyage s’avère nécessaire, retirez le bras en dévissant l’écrou.

• Nettoyez le bras d’aspersion et remettez-le en place en suivant l’ordre inverse.22

■ En cas de problème avec votre appareil, contactez un réparateur. ■ Avant de contacter un réparateur, vérifiez les recommandations ci-dessous afin de voir si vous êtes en mesure de résoudre ce problème seul.

• La prise est mal branchée.

• Le fusible est grillé ou le disjoncteur s’est déclenché.

• L’électricité de la maison a été coupée. Causes possibles Les diodes ne s’allument pas lorsque l’appareil est en marche.

• Il n’y a pas assez d’aide au rinçage. Les résultats du séchage ne sont pas satisfaisants.

• La quantité de détergent est incorrecte.

• Les ustensiles sont mal disposés ou les paniers sont surchargés.

• Les filtres sont encrassés.

• Les orifices du jet d’eau du bras d’aspersion sont bouchés.

• La rotation du bras d’aspersion est bloquée par des ustensiles.

• Le mauvais programme a été sélectionné. Les résultats du lavage ne sont pas satisfaisants.

• La quantité de détergent ou d’aide au rinçage est mauvaise.

• Il n’y a plus de sel dans le compartiment de sel.

• Le bouchon du compartiment de sel est mal vissé. Un dépôt blanc demeure dans le lave-vaisselle après le lavage.

• Il n’y a pas assez d’aide au rinçage.Il reste des traces sur les verres.

• La porte n’est pas complètement fermée.

n’est pas enfoncé. L’appareil ne démarre pas.

• Le tuyau d’évacuation est entortillé.

• Le filtre est encrassé. (Nettoyez le filtre) L’eau n’est pas pompée puis évacuée. (L’écran affiche le code

• De l’eau excessif est supplié que le niveau d’eau normal.

• La soupape d’entrée est en difficulté. L’écran affiche le code

(La pompe de canalisation a automatiquement fonctionné.)

• L’eau n’arrive pas. (Le robinet est fermé).L’écran affiche le code

• Pas de message d'erreur.(Voir page 19)L’écran affiche le code

• Dommages causés à l'unité provoqués par une fuite de l'eau. L’écran affiche le code

• Le circuit de chauffage fonctionne mal.L’écran affiche le code

• Le montant du bras d’aspersion est bloqué par des particules de nourriture. (Nettoyez les trous du bras d’aspersion). Les bras d’aspersion ne pivotent pas sans accoup.23 NOTEP/No.: MFL30149740 LD-2167W(S,M,L,T)H LD-2167W(S,M,L,T)HU LD-2167W(S,M,L,T)HB Agencement à 12 places Voir l’étiquette de signalisation Voir l’étiquette de signalisation Voir l’étiquette de signalisation 50 ~ 800 kPa Capacité Poids Alimentation Consommation Pression de l’eau d’alimentation
