Caractéristiques Techniques	Détails
Format	Micro ATX
Socket	AM4
Chipset	AMD B450
RAM Max	64 Go
Type de RAM	DDR4
Slots RAM	2 x DIMM
Ports SATA	4 x SATA 6 Gb/s
Ports USB	4 x USB 3.1 Gen 1, 2 x USB 2.0
Sorties vidéo	HDMI, DVI-D
Audio	Realtek ALC887
Utilisation	Idéale pour les configurations de jeu et de bureau
Maintenance	Vérification périodique des connexions et mise à jour du BIOS
Sécurité	Protection contre les surtensions et les courts-circuits
Informations Générales	Compatible avec les processeurs AMD Ryzen et A-Series

FOIRE AUX QUESTIONS - Prime B450M-K II ASUS

Quels types de processeurs sont compatibles avec la carte mère ASUS Prime B450M-K II ?

La carte mère ASUS Prime B450M-K II est compatible avec les processeurs AMD Ryzen de première, deuxième et troisième génération ainsi que les processeurs AMD Ryzen avec architecture Zen et Zen+.

Comment puis-je mettre à jour le BIOS de ma carte mère ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASUS, puis utilisez l'utilitaire EZ Flash 3 dans le BIOS pour installer la mise à jour.

Quelle est la capacité maximale de RAM que je peux installer sur cette carte mère ?

La carte mère ASUS Prime B450M-K II prend en charge jusqu'à 64 Go de RAM DDR4, avec des vitesses allant jusqu'à 3200 MHz (OC).

Comment résoudre un problème d'écran noir lors du démarrage ?

Vérifiez que tous les câbles sont correctement connectés, que la RAM est bien installée et que le processeur est correctement monté. Essayez également de démarrer avec une seule barrette de RAM.

Quels ports de connectivité sont disponibles sur la carte mère ?

La carte mère ASUS Prime B450M-K II dispose de ports HDMI et DVI-D pour la vidéo, de ports USB 3.1, USB 2.0, ainsi que de ports Ethernet et audio.

Comment configurer le mode RAID sur cette carte mère ?

Pour configurer le mode RAID, accédez au BIOS, activez le mode RAID pour les ports SATA, puis utilisez le logiciel de gestion RAID pour créer l'ensemble RAID souhaité.

La carte mère prend-elle en charge le Wi-Fi intégré ?

Non, la carte mère ASUS Prime B450M-K II ne dispose pas de Wi-Fi intégré. Un adaptateur Wi-Fi USB ou une carte d'extension PCIe est nécessaire pour ajouter cette fonctionnalité.

Comment réinitialiser le BIOS si je rencontre des problèmes ?

Pour réinitialiser le BIOS, éteignez l'ordinateur, retirez la pile de la carte mère pendant quelques minutes, puis remettez-la en place. Vous pouvez également utiliser le jumper de réinitialisation sur la carte mère.

MODE D'EMPLOI Prime B450M-K II ASUS

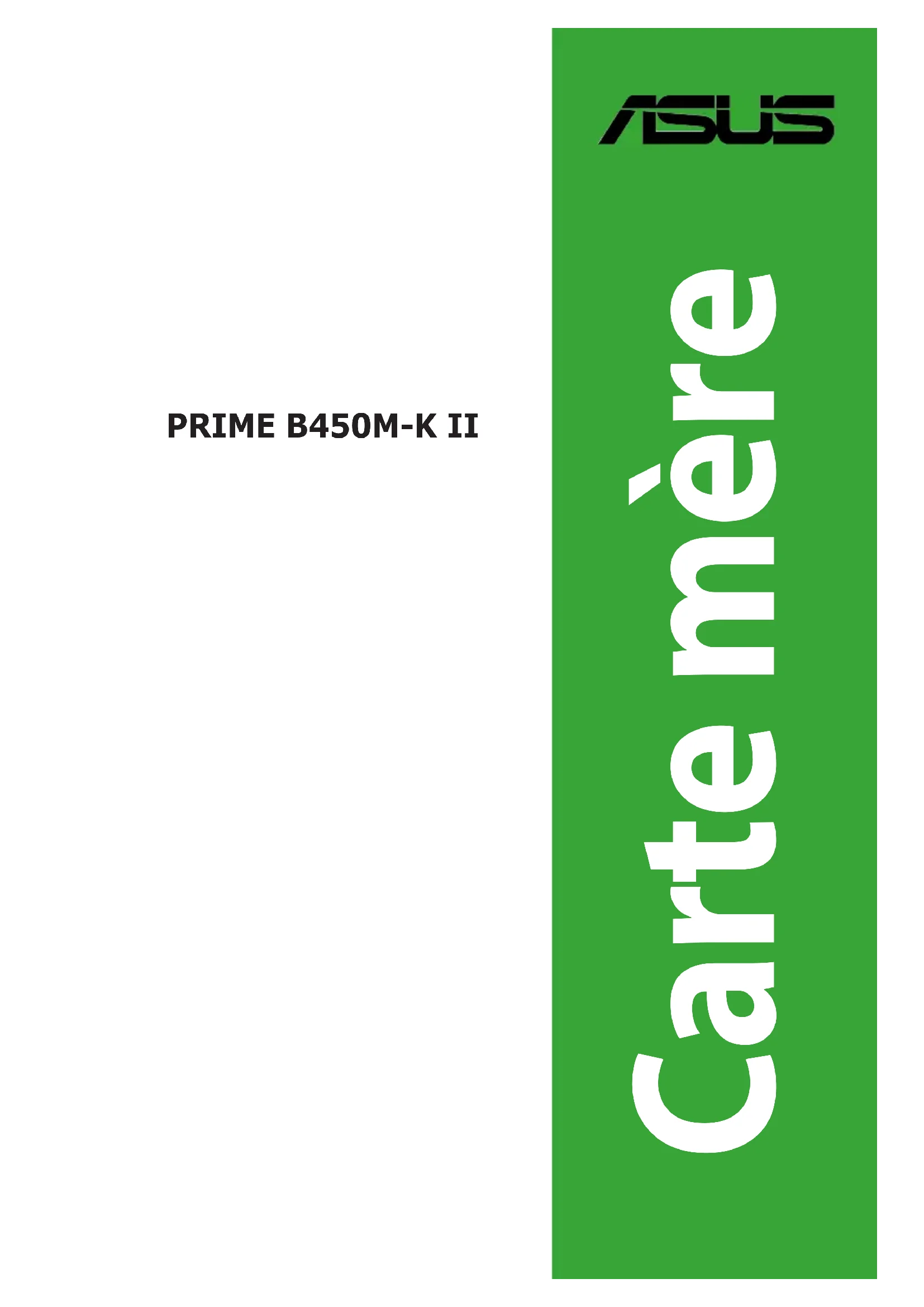

• Carte mère PRIME B450M-K IIii F17197 Première Édition Août 2020 Copyright © 2020 ASUSTeK COMPUTER INC. Tous droits réservés. Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. (“ASUS”). La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modié ou altéré, à moins que cette réparation, modication ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant. ASUS FOURNIT CE MANUEL "EN L'ÉTAT" SANS GARANTIE D'AUCUNE SORTE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON LIMITÉ AUX GARANTIES IMPLICITES OU AUX CONDITIONS DE COMMERCIABILITÉ OU D'ADÉQUATION À UN BUT PARTICULIER. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de prots, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit. LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INDICATIF SEULEMENT ET SONT SUJETTES À DES MODIFICATIONS SANS PRÉAVIS, ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'EST EN AUCUN CAS RESPONSABLE D'ÉVENTUELLES ERREURS OU INEXACTITUDES PRÉSENTES DANS CE MANUEL, Y COMPRIS LES PRODUITS ET LES LOGICIELS QUI Y SONT DÉCRITS. Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des ns d'identication ou d'explication, et au seul bénéce des propriétaires, sans volonté d'infraction.iii Table des matières Consignes de sécurité iv À propos de ce manuel v Contenu de la boîte vi Résumé des caractéristiques de la PRIME B450M-K II
• vi Introduction au produit 1.1 Avant de commencer -1 p. 1

1.2 Vue d'ensemble de la carte mère ............................................................................. 1-1

• Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.

• Lors de l'ajout ou du retrait de composants, vériez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles. Si possible, déconnectez tous les câbles d'alimentation du système avant d'y installer un périphérique.

• Avant de connecter ou de déconnecter les câbles de la carte mère, vériez que tous les câbles d'alimentation sont bien débranchés.

• Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre.

• Vériez que votre alimentation fournit une tension électrique adaptée à votre pays. Si vous n'êtes pas certain du type de voltage disponible dans votre région/pays, contactez votre fournisseur électrique local.

• Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualié ou votre revendeur. Sécurité en fonctionnement

• Avant d'installer la carte mère et d'y ajouter des périphériques, lisez attentivement tous les manuels fournis.

• Avant d'utiliser le produit, vériez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.

• Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des interfaces de connexion et de la circuiterie.

• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.

• Placez le produit sur une surface stable.

• Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualié ou votre revendeur.

• Votre carte mère doit être utilisée dans un environnement dont la température ambiante est comprise entre 0°C et 40°C.v À propos de ce manuel Ce manuel de l'utilisateur contient les informations dont vous aurez besoin pour installer et congurer la carte mère. Organisation du manuel Ce manuel contient les parties suivantes :

• Chapitre 1 : Introduction au produit Ce chapitre décrit les fonctions de la carte mère et les technologies prises en charge. Il inclut également une description des cavaliers et des divers connecteurs, boutons et interrupteurs de la carte mère.

• Chapitre 2 : BIOS et congurations RAID Ce chapitre explique comment accéder au BIOS, mettre à jour le BIOS grâce à l'utilitaire EZ Flash, ainsi que les congurations RAID. Où trouver plus d'informations ? Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et/ou des logiciels.

Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels aérents. Reportez-vous aux informations de contact ASUS.

2. Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle, telle que des cartes de garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du contenu standard. Conventions utilisées dans ce manuel Pour être sûr d'eectuer certaines tâches correctement, veuillez prendre note des symboles suivants. ATTENTION : Ces informations vous permettront d'éviter d'endommager les composants ou de vous blesser lors de la réalisation d'une tâche. IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien. REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien.vi Résumé des caractéristiques de la PRIME B450M-K II Processeur Socket AMD® AM4 conçu pour l'installation d'un processeur AMD® Ryzen™ de 3e, 2e et 1e génération / AMD® Ryzen™ de 2e et 1e génération avec GPU Radeon™ Vega / Athlon™ avec GPU Radeon™ Vega* *Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs compatibles avec cette carte mère. Chipset Chipset AMD® B450 Mémoire 4 x Slots DIMM pour un maximum de 64 Go de mémoire DDR4 compatible : 4400(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/ 3300(O.C.)/3200(O.C.)/3000(O.C.)/ 2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz (un-buered)* Architecture mémoire Dual-Channel (bi-canal) *La prise en charge de la mémoire ECC (mode ECC) varie en fonction du modèle de processeur utilisé. *La fréquence maximale de la mémoire prise en charge varie en fonction du modèle de processeur utilisé. *Visitez www.asus.com pour consulter la liste des modules de mémoire compatibles. Sorties vidéo Unité graphique intégrée dans les processeurs AMD® Ryzen™ de 2e et 1e génération avec GPU Radeon™ Vega / Athlon™ avec GPU Radeon™ Vega 1 x Port D-Sub 1 x Port DVI-D 1 x Port HDMI™ 2.0b *Les caractéristiques de l'unité graphique varie en fonction du modèle de processeur utilisé. Slots d'extension Processeurs AMD® Ryzen™ de 3e, 2e et 1e génération 1 x Slot PCIe 3.0 x16 (en mode x16) Processeurs AMD® Ryzen™ de 2e et 1e génération avec GPU Radeon™ Vega 1 x Slot PCIe 3.0 x16 (en mode x8) Processeurs Athlon™ avec Radeon™ Vega Graphics 1 x Slot PCIe 3.0 x16 (en mode x4) Chipset AMD® B450 2 x Slots PCIe 2.0 x1 (continue à la page suivante) Contenu de la boîte Vériez la présence des éléments suivants dans l'emballage de votre carte mère. Carte mère 1 x Carte mère PRIME B450M-K II Câbles 2 x Câbles SATA 6 Gb/s Divers 1 x Cache E/S 1 x ANCRE M.2 Application DVD 1 x DVD de support Documentation 1 x Manuel de l'utilisateur Si l'un des éléments ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.vii Résumé des caractéristiques de la PRIME B450M-K II Stockage 1 x Slot M.2 et 4 x Ports SATA 6 Gb/s Processeurs AMD® Ryzen™ de 3e, 2e et 1e génération / AMD® Ryzen™ de 2e et 1e génération avec GPU avec Radeon™ Vega Slot M.2 pour lecteurs M Key 2242/2260/2280 (Modes PCIE 3.0 x4 et SATA) Processeurs Athlon™ avec Radeon™ Vega Graphics Slot M.2 pour lecteurs M Key 2242/2260/2280 (Mode SATA) Chipset AMD® B450 4 x Ports SATA 6Gb/s avec prise en charge RAID 0, 1, 10 Ethernet 1 x Contrôleur Ethernet Realtek RTL8111H 1Gb USB USB sur panneau E/S arrière (6 ports au total) 4 x Ports USB 3.2 Gen1 (4 x Type-A) 2 x Ports USB 2.0 (2 Type-A) USB en façade (6 ports au total) 1 x Connecteur USB 3.1 Gen1 (pour 2 ports USB 3.1 Gen1 supplémentaires) 2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires) Audio CODEC HD Audio Realtek® 7.1 Surround* - Prise en charge de la détection et de la réaectation (en façade uniquement) des prises audio ainsi que de la multidiusion des ux audio - Prend en charge jusqu'à 24 bits / 192 kHz Fonctionnalités Audio - Blindage audio - Circuit audio avec éclairage LED - Condensateurs audio de fabrication japonaise - Circuit imprimé audio dédié *Pour utiliser la sortie audio Surround 7.1, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant. Interfaces de connexion arrières 4 x Ports USB 3.2 Gen1 (4 x Type-A) 2 x Ports USB 2.0 (2 Type-A) 1 x Port D-Sub 1 x Port DVI-D 1 x Port HDMI 1 x Port Ethernet Realtek RTL8111H 1Gb 3 x Prises audio 1 x Bouton BIOS Flashback™ 1 x Port combiné souris + clavier PS/2 Interfaces de connexion internes Ventilateurs et refroidissement 1 x Connecteur pour ventilateur du processeur à 4 broches 1 x Connecteur pour ventilateur du châssis à 4 broches Alimentation 1 x Connecteur d'alimentation principale (24 broches) 1 x Connecteur d'alimentation 12V (8 broches) Stockage 1 x Slot M.2 (M Key) 4 x Connecteurs SATA 6.0 Gb/s (continue à la page suivante)viii Résumé des caractéristiques de la PRIME B450M-K II Interfaces de connexion internes USB 1 x Connecteur USB 3.1 Gen1 (pour 2 ports USB 3.1 Gen1 supplémentaires) 2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires) Divers 1 x Cavalier Clear CMOS 1 x Connecteur pour port série (COM) 1 x Connecteur pour port audio en façade (AAFP) 1 x Port de sortie S/PDIF 1 x Connecteur pour haut-parleurs 1 x Connecteur SPI TPM (14-1 broches) 1 x Connecteur panneau système (10-1 broches) Fonctionnalités spéciales

- Bouton BIOS Flashback™ - LED BIOS Flashback™ Contrôle d'éclairage ASUS Fonctionnalités logicielles Logiciels ASUS exclusifs : Armoury Crate AI Suite 3 - Utilitaire de gestion de performance et d'économie d'énergie TurboV EVO EPU DIGI+ VRM Fan Xpert PC Cleaner - EZ update - Informations système ASUS CPU-Z AI Charger ASUS EZ Installer DAEMON Tools Logiciel antivirus Norton (Essai gratuit de 60 jours) WinRAR (continue à la page suivante)ix Résumé des caractéristiques de la PRIME B450M-K II Fonctionnalités logicielles BIOS UEFI

- ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS (EZ Mode) BIOS Mémoire Flash de 256 Mo, BIOS UEFI AMI Gérabilité réseau WOL par PME, PXE Système d'exploitation Windows® 10 64 bits Windows® 7 64 bits* *Pour prendre en charge Windows® 7 64 bits, installez un processeur AMD® Ryzen™ de 2e ou 1e génération. Format Format mATX

8.9 22,6 cm x 22,1 cm

Les caractéristiques sont sujettes à modications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère.xASUS PRIME B450M-K II 1-1 Introduction au produit

1.1 Avant de commencer

Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modier les paramètres.

• Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.

• Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.

• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants. Débranchez le câble d'alimentation avant de toucher les composants. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère.

1.2 Vue d'ensemble de la carte mère

Chapitre 1 : Introduction au produit

1.2.1 Contenu du schéma

1. Socket du processeur

La carte mère est équipée d'un socket AMD® AM4 conçu pour les processeurs AMD® Ryzen™ de 3e, 2e et 1e génération / AMD® Ryzen™ de 2e et 1e génération avec GPU Radeon™ Vega / Athlon™ avec GPU Radeon™ Vega. Pour plus de détails, consultez la section Processeur.

La carte mère est équipée de slots DIMM réservés à l'installation de modules de mémoire DDR4. Pour plus de détails, consultez la section Mémoire système.

3. Slots d'extension

Cette carte mère prend en charge une carte graphique PCIe 3.0 x16 et deux cartes réseau, cartes SCSI PCIe 2.0 x1 et toute autre carte d'extension conforme aux caractéristiques PCI Express.

4. Connecteurs pour ventilateurs

Les connecteurs pour ventilateurs vous permettent de connecter des ventilateurs an de refroidir le système.

5. Connecteurs d'alimentation

Les connecteurs d'alimentation vous permettent de connecter la carte mère à une source d'alimentation. Les prises d'alimentation ont été conçues pour être insérées dans un seul sens. Trouvez la bonne orientation et appuyez fermement jusqu'à ce que les ches soient totalement insérées. Assurez-vous de connecter la prise 8 broches.

• Pour un système totalement conguré, nous vous recommandons d'utiliser une alimentation conforme aux caractéristiques ATX 12 V 2.0 (et versions ultérieures) et qui fournit au minimum 350 W.

• Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.

• Si vous n'êtes pas certain de l'alimentation système minimum requise, il est recommandé d'utiliser un Calculateur de puissance de bloc alimentation en ligne.

Le slot M.2 vous permet d'installer des périphériques M.2, tel qu'un module SSD.

• Pour les processeurs AMD® Ryzen™ de 3e, 2e et 1e génération / AMD® Ryzen™ de 2e et 1e génération avec GPU Radeon™ Vega, le slot M.2 prend en charge les lecteurs M Key 2242/2260/2280 (modes SATA et PCIe 3.0 x4).

• Pour les processeurs Athlon™ avec GPU Radeon™ Vega, le slot M.2 prend en charge les lecteurs M Key 2242/2260/2280 (mode SATA). FAN PWM FAN IN FAN PWR GND GND FAN PWR FAN IN

Les ports SATA 6 Gb/s permettent de connecter des périphériques SATA, tels que des lecteurs optiques ou disques durs, par un câble SATA.

8. Connecteur USB 3.2 Gen 1

Ce connecteur est dédié à la connexion de ports USB 3.2 Gen1 supplémentaires. Le connecteur USB 3.2 Gen1 fournit des vitesses de transfert jusqu'à 5 Gb/s. Le module USB 3.2 Gen1 est vendu séparément.

9. Connecteurs USB 2.0

Ces connecteurs sont dédiés à la connexion de ports USB 2.0 supplémentaires. Les connecteurs USB 2.0 fournissent des vitesses de transfert jusqu'à 480 Mb/s. Ne connectez pas de câble 1394 aux ports USB. Le faire peut endommager la carte mère ! Le module USB 2.0 est vendu séparément.

10. Cavalier d'eacement de mémoire CMOS (Clear CMOS)

Ce connecteur permet d'eacer la mémoire CMOS RTC des paramètres système tels que la date, l'heure et les mots de passe. Pour eacer la mémoire RTC :

1. Éteignez l'ordinateur et débranchez le cordon d'alimentation.

2. Utilisez un objet métallique tel qu'un tournevis pour court-circuiter les deux broches.

3. Branchez le cordon d'alimentation et démarrez l'ordinateur.

4. Maintenez la touche <Suppr.> du clavier enfoncée lors du démarrage et entrez dans le

BIOS pour saisir à nouveau les données. Si les instructions ci-dessus ne permettent pas d'eacer la mémoire RTC, retirez la pile embarquée et court-circuitez à nouveau les deux broches pour eacer les données de la RAM RTC CMOS. Puis, réinstallez la pile.

11. Connecteur pour port série (COM)

Ce connecteur est réservé à un port série (COM). Connectez le câble du module de port série à ce connecteur, puis installez le module sur un slot PCI libre à l'arrière du châssis. USB3+5VIntA_P1_SSRX-IntA_P1_SSRX+ GND IntA_P1_SSTX-IntA_P1_SSTX+ GND IntA_P1_D-IntA_P1_D+ GND PIN 1 USB3+5VIntA_P2_SSRX-IntA_P2_SSRX+ GND IntA_P2_SSTX-IntA_P2_SSTX+ GND IntA_P2_D-IntA_P2_D+ CLRTC +3V_BAT GND PIN 1 PIN 1 USB+5V USB_P1- USB_P1+ GND

Chapitre 1 : Introduction au produit

12. Connecteur pour port audio en façade

Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur.

• Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénécier d'un son de qualité HD.

• Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénécier d'un son de qualité HD. Par défaut, ce connecteur est déni sur [HD Audio].

13. Port de sortie S/PDIF

Ce connecteur est réservé à un/des port(s) additionnel(s) S/PDIF (Sony/Philips Digital Interface). Ce connecteur est réservé à un/des port(s) additionnel(s) S/PDIF (Sony/ Philips Digital Interface).

14. Connecteur pour haut-parleur

Ce connecteur à 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut-parleur vous permet d'entendre les bips d'alerte système.

15. Connecteur SPI TPM

Ce connecteur intègre un système TPM (Trusted Platform Module) avec une interface SPI (Serial Peripheral Interface), permettant le stockage sécurisé de vos clés de cryptage, certicats numériques, mots de passe et données. Un système TPM aide aussi à accroître la sécurité d'un réseau, protéger les identités numériques et garantir l'intégrité de la plateforme.

16. Connecteur panneau système 10-1 broches

Ce connecteur est compatible avec plusieurs fonctions intégrées au châssis.

• LED d'alimentation système (2-pin +PWR_LED-) Ce connecteur à 2 broches est dédié à la LED d'alimentation système. Ce connecteur à 2 broches est dédié à la LED d'alimentation système. Le voyant d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

• LED d'activité HDD (2-pin +HDD_LED-) Ce connecteur à 2 broches est dédié à la LED d'activité HDD (activité du disque dur). Branchez le câble de la LED d'activité HDD à ce connecteur. Le voyant HDD s'allume ou clignote lorsque des données sont lues ou écrites sur le disque dur.

• Bouton d'alimentation ATX/Soft-o (PWR_BTN 2 broches) Ce connecteur est dédié au bouton d'alimentation du système. AAFP AGND

• Bouton de réinitialisation (2-pin RESET) Ce connecteur à 2 broches est destiné au bouton de réinitialisation du boîtier. Il sert à redémarrer le système sans l'éteindre.

17. LED BIOS Flashback™

La LED FlashBack™ s'allume ou clignote pour indiquer l'état de BIOS FlashBack™. Scannez le code QR pour plus d'informations sur la fonction BIOS Flashback™.1-6

Chapitre 1 : Introduction au produit

1.2.2 Connecteurs arrières

État Description État Description Éteint Pas de lien Éteint Connexion 10 Mb/s Orange Lien établi Orange Connexion 100 Mb/s Orange (clignotant) Activité de données Vert Connexion 1 Gb/s Orange (clignotant puis xe) Prêt à sortir du mode S5

Indications de la LED du port Ethernet

1. Port VGA. Ce port 15 broches est dédié à un moniteur VGA ou tout autre périphérique

2. Port souris + clavier PS/2. Ce port accueille une souris ou un clavier PS/2.

3. Ports USB 2.0. Ces ports USB (Universal Serial Bus) à quatre broches sont à disposition pour

connecter des périphériques USB 2.0.

4. Port Ethernet. Ce port permet une connexion Gigabit à un réseau local LAN (Local Area

Network) via un hub réseau. Reportez-vous au tableau ci-dessous pour plus de détails sur les indications de la LED du port Ethernet.

5. Port d'entrée audio (bleu clair). Ce port permet de connecter un lecteur CD/DVD ou toute

6. Port de sortie audio (vert). Ce port permet de connecter un casque audio ou un haut-parleur.

En conguration audio 4, 5.1 ou 7.1, ce port se connecte aux haut-parleurs avants d'un système de haut-parleurs.

7. Bouton BIOS Flashback™. Maintenez le bouton BIOS Flashback™ enfoncé pendant 3 secondes

jusqu'à ce que la LED clignote à trois reprises, puis relâchez. La fonction BIOS Flashback™ est alors activée.

8. Port DVI-D. Ce port est compatible avec les appareils dotés d'une prise DVI-D.

Le signal DVI-D ne peut pas être converti en signal RGB sur les moniteurs CRT et n'est pas compatible avec l'interface DVI-I.

9. Port HDMI™. Ce port est réservé à la connexion d'un périphérique externe lui-même doté

d'une interface HDMI (High-Denition Multimedia Interface). Il est compatible avec la norme HDCP permettant la lecture de DVD HD, de disques Blu-ray et de tout autre contenu intégrant un verrou numérique.ASUS PRIME B450M-K II 1-7

10. Ports USB 3.2 Gen1 jusqu'à 5 Gb/s. Ces ports USB à 9 broches permettent de connecter des

périphériques USB 3.2 Gen1.

11. Port USB 3.2 Gen1 (5 Gb/s) avec fonction BIOS FlashBack™. Insérez un périphérique de

stockage USB dans ce port USB 3.2 Gen1 pour utiliser BIOS FlashBack™.

12. Port microphone (rose). Ce port permet de connecter un microphone.

Reportez-vous au tableau de conguration audio ci-dessous pour une description de la fonction des ports audio en conguration 2, 4, 5.1 ou 7.1 canaux. Congurations audio 2, 4, 5.1 et 7.1 canaux Interface de connexion Casque / 2 canaux 4 canaux 5.1 canaux 7.1 canaux Bleu clair (Panneau arrière) Entrée audio Sortie haut-parleurs arrières Sortie haut-parleurs arrières Sortie haut-parleurs arrières Vert (Panneau arrière) Sortie audio Sortie haut-parleurs avants Sortie haut-parleurs avants Sortie haut-parleurs avants Rose (Panneau arrière) Entrée micro Entrée micro Haut-parleur central/Caisson de basse Haut-parleur central/ Caisson de basse Vert (Panneau avant) — — — Sortie haut-parleurs latéraux Pour congurer une sortie audio 7.1 canaux : Pour utiliser la sortie audio à 7.1 canaux, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant.1-8

Chapitre 1 : Introduction au produit

La carte mère est équipée d'un socket AMD® AM4 conçu pour les processeurs AMD® Ryzen™ de 3e, 2e et 1e génération / AMD® Ryzen™ de 2e et 1e génération avec GPU Radeon™ Vega / Athlon™ avec GPU Radeon™ Vega. Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur. Installer le processeur Si nécessaire, appliquez la pâte thermique sur la surface du processeur et du dissipateur avant toute installation.

Le socket AM4 possède des broches diérentes. Assurez-vous de n'installer qu'un processeur conçu pour le socket AM4. Le processeur ne peut être installé que dans un seul sens. NE PAS forcer sur le processeur pour le faire entrer dans le socket an d'éviter de plier les broches du socket et/ou d'endommager le processeur !ASUS PRIME B450M-K II 1-9

La carte mère est livrée avec deux slots DIMM réservés à l'installation de modules de mémoire DDR4 (Double Data Rate 4). L'illustration ci-dessous indique l'emplacement des slots DIMM DDR4 :

• Vous pouvez installer des modules de mémoire de tailles variables dans les canaux A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les congurations Dual-Channel (Bi-Canal). Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).

• Installez toujours des modules mémoires avec les mêmes latences CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations.

• Un module mémoire DDR4 s'encoche diéremment d'un module DDR3 / DDR2 / DDR. NE PAS installer de module de mémoire DDR3, DDR2 ou DDR sur les slots DIMM destinés aux modules DDR4. Congurations mémoire recommandées Canal Sockets Canal A DIMM_A1* Canal B DIMM_B1*

• La fréquence de fonctionnement par défaut de la mémoire peut varier en fonction de son SPD (Serial Presence Detect). Par défaut, certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.

• Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale (2 modules de mémoire).

Chapitre 1 : Introduction au produit

2.1 Présentation du BIOS

Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et ore une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de conguration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même uidité que sous un système d'exploitation. Le terme «BIOS» spécié dans ce manuel fait référence au «BIOS UEFI» sauf mention spéciale. Le BIOS (Basic Input and Output System) stocke divers paramètres matériels du système tels que la conguration des périphériques de stockage, les paramètres d'overclocking, les paramètres de gestion de l'alimentation et la conguration des périphériques de démarrage nécessaires à l'initialisation du système dans le CMOS de la carte mère. De manière générale, les paramètres par défaut du BIOS conviennent à la plupart des utilisations de l'ordinateur pour assurer des performances optimales. Il est recommandé de ne pas modier les paramètres par défaut du BIOS sauf dans les cas suivants :

• Un message d'erreur apparaît au démarrage du système et requiert l'accès au BIOS.

• Un composant installé nécessite un réglage spécique ou une mise à jour du BIOS. Une mauvaise utilisation du BIOS peut entraîner une instabilité du système ou un échec de démarrage. Il est fortement recommandé de ne modier les paramètres du BIOS qu'avec l'aide d'un technicien qualié.

• Lors du téléchargement ou de la mise à jour du BIOS de cette carte mère, n'oubliez pas de renommer le chier PB450MK2.CAP.

• Les réglages et les options du BIOS peuvent varier selon les versions du BIOS. Consultez la dernière version du BIOS pour les réglages et les options.2-2

Chapitre 2 : BIOS et congurations RAID

2.2 Programme de conguration du BIOS

Utilisez le programme de conguration du BIOS pour mettre à jour ou modier les options de conguration du BIOS. L'écran du BIOS comprend les touches de navigation et une aide rapide pour vous guider lors de l'utilisation du programme de conguration du BIOS. Accéder au BIOS au démarrage du système Pour accéder au BIOS au démarrage du système, appuyez sur <Suppr.> ou <F2> lors du POST (Power- On Self Test). Si vous n'appuyez pas sur <Suppr.> ni sur <F2>, le POST continue ses tests. Accéder au BIOS après le POST Pour accéder au BIOS après le POST, vous pouvez :

• Appuyer simultanément sur <Ctrl>+<Alt>+<Suppr.>.

• Appuyez sur le bouton de réinitialisation du châssis.

• Appuyez sur le bouton d'alimentation pour éteindre puis rallumer le système. N'utilisez cette méthode que si les deux méthodes précédentes ont échoué. Une fois l'une des ces trois options utilisée, appuyez sur <Suppr.> pour accéder au BIOS.

• Assurez-vous d'avoir connecté une souris USB à la carte mère si vous souhaitez utiliser ce type de périphérique de pointage dans le BIOS.

• Si le système devient instable après avoir modié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>.

• Si le système ne démarre pas après la modication d'un ou plusieurs paramètres du BIOS, essayez d'eacer la mémoire CMOS pour restaurer les options de conguration par défaut de la carte mère.

• Le BIOS ne prend pas en charge les périphériques Bluetooth. L'écran de menu BIOS Le programme de conguration du BIOS possède deux interfaces de conguration : EZ Mode (Mode EZ) et Advanced Mode (Mode avancé). Vous pouvez changer de mode à partir de Setup Mode (Mode de conguration) dans le menu Boot (Démarrage) ou en appuyant sur la touche <F7>.ASUS PRIME B450M-K II 2-3

ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®. Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>. Pour mettre à jour le BIOS par USB :

• Cette fonction est compatible avec les périphériques de stockage Flash au format FAT 32/16 et n'utilisant qu'une seule partition.

• NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !

1. Insérez le périphérique de stockage USB contenant le chier BIOS sur l'un des ports USB de

2. Accédez à l'interface Advanced Mode (Mode avancé) du BIOS. Allez dans le menu Tool (Outils),

sélectionnez l'élément ASUS EZ Flash 3 Utility puis appuyez sur <Entrée>.

3. Appuyez sur la touche <Tab> de votre clavier pour sélectionner le champ Drive (Lecteur).

4. Utilisez les touches directionnelles haut/bas du clavier pour sélectionner le support de

stockage contenant le chier BIOS, puis appuyez sur <Entrée>.

5. Appuyez sur la touche <Tab> de votre clavier pour sélectionner le champ Folder (Dossier).

6. Utilisez les touches directionnelles haut/bas du clavier pour localiser le chier BIOS, puis

appuyez sur <Entrée> pour lancer le processus de mise à jour du BIOS. Redémarrez le système une fois la mise à jour terminée.2-4

Chapitre 2 : BIOS et congurations RAID

2.4 ASUS CrashFree BIOS 3

ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant un périphérique de stockage USB contenant le chier BIOS à jour. Si vous souhaitez utiliser le chier BIOS le plus récent, téléchargez-le à l'adresse https://www.asus.com/support puis copiez-le sur un périphérique de stockage amovible. Restaurer le BIOS Pour restaurer le BIOS :

1. Allumez l'ordinateur.

2. Insérez le périphérique de stockage USB contenant le chier BIOS sur l'un des ports USB de

3. L'utilitaire vériera automatiquement la présence du chier BIOS sur l'un de ces supports. Une

fois trouvé, l'utilitaire commencera alors à mettre à jour le chier BIOS corrompu.

4. Une fois la mise à jour terminée, vous devrez ré-accéder au BIOS pour recongurer vos

réglages. Toutefois, il est recommandé d'appuyer sur <F5> pour rétablir les valeurs par défaut du BIOS an de garantir une meilleure compatibilité et stabilité du système. NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !ASUS PRIME B450M-K II 2-5

2.5 Conguration de volumes RAID

La carte mère prend en charge les congurations RAID 0, RAID 1 et RAID 10. Dénitions RAID RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissent la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d'un disque dur unique, améliorant ainsi de manière signicative l'accès aux données et au stockage. L'utilisation de deux disques durs neufs et identiques est nécessaire pour cette conguration. RAID 1 (Data mirroring) fait une copie à l'identique des données d'un disque vers un second disque. Si un disque est défaillant, le logiciel de gestion d'ensemble RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l'autre disque. Cette conguration RAID ore une bonne protection des données, et augmente la tolérance aux pannes de l'ensemble du système. Utilisez deux nouveaux disques pour cette conguration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant. RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Avec un volume RAID 10, vous bénéciez des avantages combinés des congurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette conguration, ou un disque existant et trois nouveaux disques. Pour plus d'informations sur la conguration des volumes RAID, veuillez consulter le Guide de conguration RAID disponible sur https://www.asus.com/support, ou scanner ce code QR.2-6

Chapitre 2 : BIOS et congurations RAIDAnnexes

Notices Informations de conformité FCC Partie responsable : Asus Computer International Adresse : 48720 Kato Rd., Fremont, CA 94538, USA Numéro de fax / téléphone : [phone] / [phone] Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences nuisibles, et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil. Cet appareil a été testé et déclaré conforme aux limites relatives aux appareils numériques de classe B, en accord avec la Section 15 de la réglementation de la Commission Fédérale des Communications (FCC). Ces limites sont conçues pour orir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé en accord avec les instructions, peut créer des interférences nuisibles aux communications radio. Cependant, il n'y a pas de garantie que des interférences ne surviendront pas dans une installation particulière. Si cet appareil crée des interférences nuisibles à la réception de la radio ou de la télévision (il est possible de le déterminer en éteignant puis en rallumant l'appareil), l'utilisateur est encouragé à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes : - Réorienter ou repositionner l'antenne de réception. - Augmenter la distance de séparation entre l'appareil et le récepteur. - Brancher l'appareil sur une prise secteur d'un circuit diérent de celui auquel le récepteur est branché. - Consulter le revendeur ou un technicien radio/TV qualié pour obtenir de l'aide.

ASUS PRIME B450M-K II

A-1Compliance Statement of Innovation, Science and Economic Development Canada (ISED) This device complies with Innovation, Science and Economic Development Canada licence exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. CAN ICES-3(B)/NMB-3(B) Déclaration de conformité d'Innovation, Sciences et Développement économique du Canada (ISED) Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil. CAN ICES-3(B)/NMB-3(B) A-2 AnnexesTermes de licence Google™ Copyright © 2020 Google Inc. Tous droits réservés. Sous Licence Apache, Version 2.0 (la “Licence”) ; ce chier ne peut être utilisé que si son utilisation est en conformité avec la présente Licence. Vous pouvez obtenir une copie de la Licence sur : http://www.apache.org/licenses/LICENSE-2.0 Sauf si la loi l'exige ou si accepté préalablement par écrit, les logiciels distribués sous la Licence sont distribués “TELS QUELS”, SANS AUCUNES GARANTIES OU CONDITIONS QUELCONQUES, explicites ou implicites. Consultez la Licence pour les termes spéciques gouvernant les limitations et les autorisations de la Licence. Déclaration de conformité aux normes environnementales ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les diérentes normes de respect de l'environnement. Consultez le site http://csr.asus.com/Compliance.htm pour plus d'informations sur les normes auxquelles les produits ASUS sont conformes UE REACH et Article 33 En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : https://csr.asus.com/english/REACH.htm. UE RoHS Cet appareil est conforme à la directive UE RoHS. Pour plus de détails, consultez : http://csr.asus.com/english/article.aspx?id=35

ASUS PRIME B450M-K II

A-3Services de reprise et de recyclage Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays. Ne jetez PAS ce produit avec les déchets ménagers. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée d'une croix indique que le produit (équipement électrique et électronique) ne doit pas être jeté avec les déchets ménagers. Consultez les réglementations locales pour la mise au rebut des produits électroniques. Ne jetez PAS la batterie avec les déchets ménagers. Le symbole représentant une benne barrée indique que la batterie ne doit pas être jetée avec les déchets ménagers. A-4 AnnexesASUS PRIME B450M-K II A-5Informations de contact ASUS ASUSTeK COMPUTER INC. Adresse 1F, No. 15, Lide Rd., Beitou, Taipei 112, Taïwan Téléphone [phone] Fax [phone] Site Web https://www.asus.com Support technique Téléphone [phone] Support en ligne https://qr.asus.com/techserv ASUS COMPUTER INTERNATIONAL (Amérique) Adresse 48720 Kato Rd., Fremont, CA 94538, USA Téléphone [phone] Fax [phone] Site Web https://www.asus.com/us/ Support technique Fax [phone] Téléphone [phone] Support en ligne https://qr.asus.com/techserv ASUS COMPUTER GmbH (Allemagne et Autriche) Adresse Harkortstrasse 21-23, 40880 Ratingen, Allemagne Site Web http://www.asus.com/de Contact en ligne https://www.asus.com/support/Product/ContactUs/Services/ questionform/?lang=de-de Support technique Téléphone (DE) [phone] Téléphone (AT) [phone] Support en ligne https://www.asus.com/de/support A-6 Annexes
