MODE D'EMPLOI EP616CB21E, EP618PB21E SIEMENS

2 1 Grilles 2 Boutons de commande 3 Brûleur auxiliaire de 1 kW maximum

4 Brûleur semi-rapide de 1,75 kW maximum 5 Brûleur rapide de 3 kW maximum

6 Brûleur wok double flamme de 3,3 kW maximum 7 Brûleur wok triple flamme de 4 kW maximum

1 Roosters 2 Knoppen 3 Hulpbrander tot 1 kW 4 Halfsnelbrander tot 1,75 kW

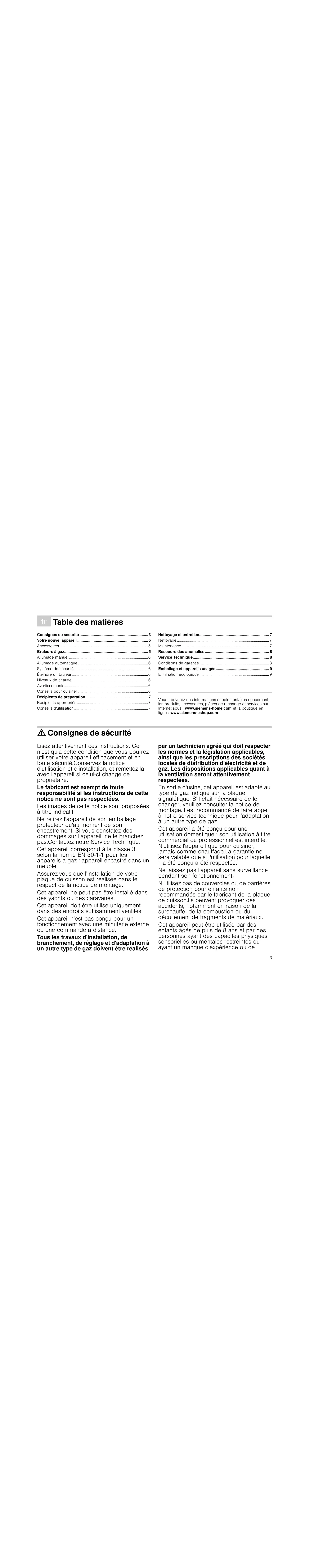

Þ Table des matières

Consignes de sécurité 3 Votre nouvel appareil 5 Accessoires 5 Brûleurs à gaz 5 Allumage manuel 6 Allumage automatique 6 Système de sécurité6 Éteindre un brûleur 6 Niveaux de chauffe6 Avertissements 6 Conseils pour cuisiner 6 Récipients de préparation 7 Récipients appropriés 7 Conseils d'utilisation7

Nettoyage et entretien 7 Nettoyage 7 Maintenance 7 Résoudre des anomalies 8 Service Technique 8 Conditions de garantie 8 Emballage et appareils usagés 9 Elimination écologique 9

Produktinfo Vous trouverez des informations supplementaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous : www.siemens-home.com et la boutique en ligne : www.siemens-eshop.com

: Consignes de sécurité Lisez attentivement ces instructions. Ce n'est qu'à cette condition que vous pourrez utiliser votre appareil efficacement et en toute sécurité.Conservez la notice d'utilisation et d'installation, et remettez-la avec l'appareil si celui-ci change de propriétaire. Le fabricant est exempt de toute responsabilité si les instructions de cette notice ne sont pas respectées. Les images de cette notice sont proposées à titre indicatif. Ne retirez l'appareil de son emballage protecteur qu'au moment de son encastrement. Si vous constatez des dommages sur l'appareil, ne le branchez pas.Contactez notre Service Technique. Cet appareil correspond à la classe 3, selon la norme EN 30-1-1 pour les appareils à gaz : appareil encastré dans un meuble. Assurez-vous que l'installation de votre plaque de cuisson est réalisée dans le respect de la notice de montage. Cet appareil ne peut pas être installé dans des yachts ou des caravanes. Cet appareil doit être utilisé uniquement dans des endroits suffisamment ventilés. Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance. Tous les travaux d'installation, de branchement, de réglage et d'adaptation à un autre type de gaz doivent être réalisés

par un technicien agréé qui doit respecter les normes et la législation applicables, ainsi que les prescriptions des sociétés locales de distribution d'électricité et de gaz. Les dispositions applicables quant à la ventilation seront attentivement respectées. En sortie d'usine, cet appareil est adapté au type de gaz indiqué sur la plaque signalétique. S'il était nécessaire de le changer, veuillez consulter la notice de montage.Il est recommandé de faire appel à notre service technique pour l'adaptation à un autre type de gaz. Cet appareil a été conçu pour une utilisation domestique ; son utilisation à titre commercial ou professionnel est interdite. N'utilisez l'appareil que pour cuisiner, jamais comme chauffage.La garantie ne sera valable que si l'utilisation pour laquelle il a été conçu a été respectée. Ne laissez pas l'appareil sans surveillance pendant son fonctionnement. N'utilisez pas de couvercles ou de barrières de protection pour enfants non recommandés par le fabricant de la plaque de cuisson.Ils peuvent provoquer des accidents, notamment en raison de la surchauffe, de la combustion ou du décollement de fragments de matériaux. Cet appareil peut être utilisée par des enfants âgés de plus de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales restreintes ou ayant un manque d'expérience ou de 3

connaissances, s'ils sont surveillés ou si une personne les a instruits de la manipulation de l'appareil en toute sécurité et s'ils ont compris les dangers qui en résultent. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien incombant à l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. Risque de déflagration ! L'accumulation de gaz non brûlés dans un lieu fermé pourrait comporter un risque de déflagration. Ne placez pas l'appareil dans des courants d'air. Les brûleurs pourraient s'éteindre. Lisez attentivement les instructions et les avertissements concernant le fonctionnement des brûleurs à gaz. Risque d'intoxication ! L'utilisation d'un appareil de cuisson à gaz produit de la chaleur, de l'humidité et émet des produits de combustion dans la pièce où il est installé. Assurez-vous que la cuisine soit bien ventilée, en particulier lorsque la plaque de cuisson est en fonctionnement: laissez les orifices de ventilation naturelle ouverts ou installez un dispositif de ventilation mécanique (hotte aspirante).Lorsque l'utilisation de l'appareil est intense et prolongée, une ventilation complémentaire ou plus efficace peut être nécessaire: ouvrez une fenêtre ou augmentez la puissance de la ventilation mécanique. Risque de brûlures ! Les zones de cuisson et les zones adjacentes chauffent fortement.Ne touchez pas les surfaces chaudes. Ne laissez pas les enfants de moins de 8 ans s'approcher. Risque d'incendie ! ■ Les zones de cuisson chauffent fortement.Ne posez pas d'objets inflammables sur la plaque de cuisson.N'entreposez pas d'objets sur la plaque de cuisson. ■ Ne stockez ni utilisez de produits chimiques corrosifs, de vapeurs, de matériels inflammables ni de produits non alimentaires sous cet appareil, ni à proximité. Ris que d'incend ie !

Ris que d'incend ie !

Les graisses et les huiles surchauffées s'enflamment facilement. Ne vous absentez pas si vous avez mis de la graisse ou de l'huile à chauffer. Si elles s'enflamment, n'éteignez pas le feu avec de l'eau. Couvrez le récipient avec un couvercle hermétique pour étouffer le feu puis éteignez la zone de cuisson. Risque de blessures ! ■ Les brusques changements de température peuvent provoquer la rupture du verre.Pendant l'utilisation de votre plaque de cuisson à gaz, évitez les courants d'air et les déversements de liquides froids. ■ Les récipients qui présenteraient des dommages, dont la taille ne serait pas adaptée, qui dépasseraient de la plaque de cuisson ou qui seraient mal placés, pourraient occasionner des lésions graves. Respectez les conseils et les avertissements concernant les récipients de cuisson. ■ En cas d'incident, débranchez l'alimentation électrique et de gaz de l'appareil. Pour la réparation, contactez notre service technique. ■ Ne manipulez pas l'intérieur de l'appareil. Si nécessaire, contactez notre service technique. ■ Si l'un des boutons de commande est bloqué, ne forcez pas. Appelez immédiatement le service technique pour procéder à sa réparation ou à son remplacement. Risque de décharge électrique ! ■ Ne pas utiliser de machines de nettoyage à vapeur pour nettoyer l'appareil. ■ Les fissures ou ruptures du verre comportent un risque d'électrocution.Déconnectez le fusible de la boîte à fusibles.Prévenez le service technique. ■

Risque de bles sures !

Risque de bles sures !

Risque de bles sures !

Risque de bles sures !

Risque de décharg e électrique ! !

Votre nouvel appareil À la page 2 se trouve une vue générale de l'appareil, ainsi que la puissance des brûleurs.

Accessoires Vous pourrez obtenir les accessoires suivants auprès de notre Service Technique : Grille supplémentaire wok

Pour utiliser exclusivement sur des brûleurs wok avec des récipient à base concave.

Ce couvercle est recommandé pour une cuisine à puissance minimum. Pour l'utiliser, il est nécessaire de placer le couvercle Simmer Cap sur le couvercle du brûleur auxiliaire.

Il est recommandé d'utiliser la grille supplémentaire wok pour prolonger la vie utile de l'appareil.

Grille supplémentaire cafetière

Récipient wok Le récipient wok distribue la chaleur intense de manière uniforme pour vous permettre de cuire les aliments plus rapidement et avec moins d'huile.

À utiliser exclusivement sur le brûleur auxiliaire avec des récipients d'un diamètre inférieur à 12 cm.

Quand vous utilisez un récipient wok, suivez les instructions du fabricant. --------

Simmer Plate Cet accessoire est prévu pour réduire le niveau de chaleur à la puissance minimum. Placer l'accessoire directement sur la grille avec les rebords orientés vers le haut, jamais en contact direct avec le brûleur. Placer le récipient au centre sur l'accessoire.

Code HZ298108 HZ298107 HZ298110 HZ298114 HZ298105 HZ298128 HZ298103

Grille supplémentaire (3,3 kW) Grille supplémentaire Grille supplémentaire 4 kW) Grille supplémentaire Simmer Plate Simmer Cap Récipient wok

wok : grille en fonte wok : grille en fonte (4 kW) wok : acier émaillé (3,3cafetière

Le fabricant décline toute responsabilité si ces accessoires ne sont pas utilisés ou sont employés de manière incorrecte.

Brûleurs à gaz Chaque bouton de commande de mise en marche indique le brûleur qu'il contrôle.

Pour un fonctionnement correct de l'appareil, il est indispensable de s'assurer que les grilles et toutes les pièces des brûleurs sont correctement mises en place. N'intervertissez pas les couvercles des brûleurs.

Niveaux de chauffe Les variateurs vous permettent de régler la puissance dont vous avez besoin entre les niveaux maximum et minimum. Position Flamme grande Flamme petite

Bouton de commande éteint

Ouverture ou capacité minimums

Ouverture ou capacité maximums et connexion électrique

Allumage manuel 1. Appuyez sur le bouton de commande du brûleur choisi et

tournez-le vers la gauche jusqu'à la position souhaitée.

Pendant le fonctionnement du brûleur, il est normal d'entendre un léger sifflement.

2. Approchez un allume-gaz ou une flamme (briquets,

Lors des premières utilisations, il est normal que des odeurs se dégagent. Mais cela ne suppose aucun dysfonctionnement. Ces odeurs disparaîtront petit à petit.

Allumage automatique

Une flamme de couleur orange est normale. Ceci est dû à la présence de poussière dans l'atmosphère, de liquides déversés, etc.

allumettes, etc.) du brûleur.

Si votre plaque de cuisson dispose d'un allumage automatique (bougies): 1. Appuyez sur le bouton de commande du brûleur choisi puis

tournez-le vers la gauche jusqu'à la position de puissance maximum. Quand le bouton de commande est enfoncé, des étincelles se produisent sur tous les brûleurs. La flamme s'allume.

2. Relâchez le bouton de commande. 3. Tournez le bouton de commande sur la position souhaitée.

Si l'allumage ne se produit pas, tournez le bouton de commande sur la position de déconnexion puis répétez les étapes. Cette fois, maintenez le bouton de commande enfoncé plus longtemps (pendant 10 secondes maximum).

S'il se produit une extinction accidentelle des flammes du brûleur, éteignez le bouton de commande du brûleur et attendez au moins 1 minute avant de le rallumer. Quelques secondes après avoir éteint le brûleur, un son est émis (coup sec). Il ne s'agit pas d'une anomalie, ceci signifie que la sécurité a été désactivée. Conservez le brûleur le plus propre possible. Si les bougies sont sales, l'allumage sera défectueux. Nettoyez-les régulièrement avec une petite brosse non métallique. Attention, à ne pas cogner violemment les bougies.

Conseils pour cuisiner Brûleur

Si au bout de 15 secondes la flamme ne s'est pas allumée, éteignez le brûleur et aérez la pièce. Attendez au moins une minute avant d'essayer de rallumer le brûleur.

Réchauffer et garder au Bouillir, cuire, rôtir, dorer, pael- chaud : plats préparés, plats las, cuisine asia- cuisinés tique (Wok)

Brûleur rapide Escalope, steak, Riz, béchaomelette, fritures mel, ragoût

: Risque de déflagration

Selon le modèle, votre plaque de cuisson peut disposer d'un système de sécurité (thermocouple) qui bloque l'arrivée du gaz si les brûleurs s'éteignent accidentellement.

WKHUPRFRXSOH ERXJLH Pour que cet dispositif soit actif : 1. Allumez le brûleur normalement. 2. Maintenez le bouton de commande enfoncé sans le lâcher

pendant 4 secondes après l'allumage de la flamme.

Éteindre un brûleur Tournez le bouton de commande correspondant vers la droite jusqu'à la position 0.

Cuisson à la vapeur : poisson, légumes

Brûleur semi- Pommes de rapide terre vapeur, légumes frais, potages, pâtes

Réchauffer/garder au chaud des plats cuisinés et préparer des ragoûts délicats

Décongeler et cuire à feu doux : légumes secs, fruits, produits congelés

Faire cuire : ragoûts, riz au lait, caramel

Faire fondre : beurre, chocolat, gélatine.

Récipients de préparation Récipients appropriés Brûleur

Diamètre minimum Diamètre maximum du récipient du récipient

Ne placez pas les récipients de grande taille sur les brûleurs situés près du boutons de commandes. Ils risqueraient d'être endommagés en raison de l'excès de chaleur. Placez les récipients sur les grilles, jamais directement sur le brûleur.

Brûleur semi-rapide 14 cm

Placez le récipient bien au centre du brûleur. Dans le cas contraire, il risque de se renverser.

Conseils d'utilisation Les conseils suivants vous aideront à économiser de l'énergie et à éviter d'endommager les récipients :

Vérifiez que les grilles et les couvercles des brûleurs sont bien placés avant de les utiliser. Manipulez soigneusement les récipients sur la plaque de cuisson.

Utilisez des récipients de la taille appropriée à chaque brûleur. N’utilisez pas de petits récipients sur les grands brûleurs. La flamme ne doit pas toucher les côtés du récipient. N'utilisez pas de récipients déformés, ayant tendance à être instables sur la plaque de cuisson. Les récipients pourraient se renverser.

Ne cognez pas la plaque de cuisson et n'y posez pas d'objets lourds. N’utilisez pas deux brûleurs ou sources de chaleur pour un seul récipient. Evitez d'utiliser des plaques pour les grillades, des cassolettes en céramique, etc. longtemps à la puissance maximum.

N'utilisez que des récipients à base plane et épaisse. Ne cuisinez pas sans couvercle ni avec celui-ci mal mis. Vous risqueriez ainsi de perdre une partie de l'énergie.

Nettoyage et entretien Nettoyage

Quand l’appareil a refroidi, nettoyez-le avec une éponge, de l’eau et du savon.

Après chaque utilisation, nettoyez la surface des différents éléments du brûleur quand il a refroidi. Si des restes sont laissés (aliments recuits, gouttes de graisse, etc.), même infimes, ils s'incrusteront dans la surface et seront plus difficiles à éliminer par la suite. Les trous et les rainures doivent être propres afin que la flamme soit optimale.

Le frottement de certains récipients peut laisser des traces métalliques sur les grilles. Lavez les brûleurs et les grilles à l'eau savonneuse et frottez-les à l'aide d'une brosse non métallique. Si les grilles disposent de chevilles en caoutchouc, faites très attention en les nettoyant. Les chevilles peuvent se détacher et la grille peut rayer la plaque de cuisson.

N'utilisez pas de machines de nettoyage à vapeur. Cela pourrait endommager la plaque de cuisson. N'utilisez jamais de produits abrasifs, lavettes en acier, objets tranchants, couteaux, etc., pour retirer les restes d'aliments ayant durci sur la plaque de cuisson. N'utilisez pas de couteaux, de racleurs ou d'objets similaires pour nettoyer l'union entre le verre et les caches des brûleurs, les profilés métalliques ni sur les panneaux en verre ou aluminium, le cas échéant.

Maintenance Nettoyez immédiatement tous les liquides qui coulent. Vous éviterez ainsi que les restes d'aliment ne collent et économiserez des efforts inutiles.

Séchez toujours complètement les brûleurs et les grilles. La présence de gouttes d'eau ou de zones humides au début de la cuisson peut détériorer l'émail.

Ne faites pas glisser les récipients sur le verre car ils pourraient le rayer. De plus, évitez les chutes d'objets durs ou pointus sur la plaque en verre. Ne frappez la plaque de cuisson sur aucun de ses angles.

Après le nettoyage et le séchage des brûleurs, assurez-vous que les couvercles sont bien placés sur le diffuseur.

Les grains de sable (provenant par exemple du nettoyage des légumes) rayent la surface du verre. Le sucre fondu ou des aliments à teneur élevée en sucre ayant débordés doivent être immédiatement retirés de la zone de cuisson à l'aide d'un racleur en verre. 7

Résoudre des anomalies Parfois, les anomalies détectées peuvent être facilement résolues. Avant de contacter le Service Technique, prenez en considération les conseils suivants : Anomalie

Le fonctionnement électrique général est en panne.

Vérifiez dans le boîtier de fusibles général si le fusible est en panne et remplacez-le.

L'interrupteur magnétothermique ou un interrupteur différentiel a sauté.

Vérifiez dans le tableau de distribution électrique si l'interrupteur magnétothermique ou un interrupteur différentiel a sauté.

L'allumage automatique ne Il peut y avoir des résidus d’aliments ou de netfonctionne pas. toyage entre les bougies et les brûleurs.

L'espace entre la bougie et le brûleur doit être propre.

Les brûleurs sont mouillés.

Séchez soigneusement les couvercles du brûleur.

Les couvercles du brûleur sont mal placés.

Vérifiez que les couvercles sont bien placés.

L'appareil n'est pas raccordé à la terre, est mal Contactez votre installateur électrique. raccordé à la terre, ou la prise de terre est défectueuse. La flamme du brûleur n'est Les pièces du brûleur sont mal placées. pas uniforme.

Placez correctement les pièces sur le brûleur correspondant.

Les rainures du brûleur sont sales.

Nettoyez les rainures du brûleur.

Le flux de gaz ne paraît pas normal ou aucun gaz ne sort.

Le passage de gaz est obstrué par des robinets intermédiaires.

Ouvrez les robinets intermédiaires éventuels.

Si le gaz provient d'une bouteille, vérifiez qu'elle n'est pas vide.

Changez la bouteille.

Il y a une odeur de gaz dans la cuisine.

Un robinet est ouvert.

Fermez les robinets.

Mauvais raccord de la bouteille.

Vérifiez que le raccord est parfait.

Fuite de gaz éventuelle.

Fermez l'arrivée générale du gaz, aérez l'enceinte et prévenez immédiatement un technicien d'installation agréé afin qu'il vérifie et qu'il atteste du bon fonctionnement de l'installation. N'utilisez pas l'appareil jusqu'à ce que l'absence de fuite de gaz dans l'installation ou l'appareil ait été vérifiée.

Vous n'avez pas maintenu le bouton de comLe brûleur s'éteint immédiatement après avoir relâ- mande enfoncé suffisamment longtemps. ché le bouton de Les rainures du brûleur sont sales. commande.

Une fois le brûleur allumé, maintenez le bouton de commande enfoncé quelques secondes de plus. Nettoyez les rainures du brûleur.

Service Technique Si vous faites appel à notre Service Technique, vous devez communiquer le numéro de produit (E-Nr.) ainsi que le numéro de fabrication (FD) de l'appareil. Cette information figure sur la plaque signalétique située sur la partie inférieure de la plaque de cuisson, et sur l'étiquette de la notice d'utilisation. Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente. Commande de réparation et conseils en cas de dérangements B 070 222 142 FR 01 40 10 12 00 CH 0848 840 040 Faites confiance à la compétence du fabricant. Vous garantissez ainsi que la réparation sera effectuée par des techniciens formés qui possèdent les pièces de rechange d’origine pour votre appareil.

Conditions de garantie Si, contrairement à nos attentes, l'appareil présente un dommage ou ne respecte pas les exigences de qualité prévues, veuillez nous l'indiquer dans les plus brefs délais. Pour que la garantie soit valide, l'appareil ne devra pas avoir été manipulé, ni soumis à une mauvaise utilisation. Les conditions de garantie applicables sont celles établies par la représentation de notre entreprise dans le pays où l'achat a été effectué. Il est possible d'obtenir des informations détaillées dans les points de vente. Il est nécessaire de présenter le bon d'achat pour bénéficier de la garantie. Tout droit de modification réservé.

Emballage et appareils usagés Si la plaque signalétique de l'appareil contient le symbole ), tenez compte des instructions suivantes.

Elimination écologique Eliminez l'emballage en respectant l'environnement. Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. L'emballage de votre appareil a été fabriqué avec les matériaux indispensables pour garantir une protection efficace pendant le transport. Ces matériaux sont entièrement recyclables, ce qui réduit l'impact sur l'environnement. Nous vous encourageons à contribuer également à la préservation de l'environnement, en suivant les conseils ci-dessous : ■ ■

déposez l'emballage dans une benne de recyclage adaptée, avant de vous défaire d'un appareil, mettez-le hors d'état. Consultez votre administration locale pour connaître l'adresse du centre de collecte de matériels recyclables le plus près de chez vous, et apportez-le à ce site, ne jetez pas l'huile usagée dans l'évier Conservez-la dans un récipient fermé et remettez-le à un point de collecte ou, le cas échéant, dans un bac approprié (qui sera remis à un déversoir contrôlé ; ce n'est probablement pas la meilleur solution, mais nous évitons ainsi de polluer l'eau).
