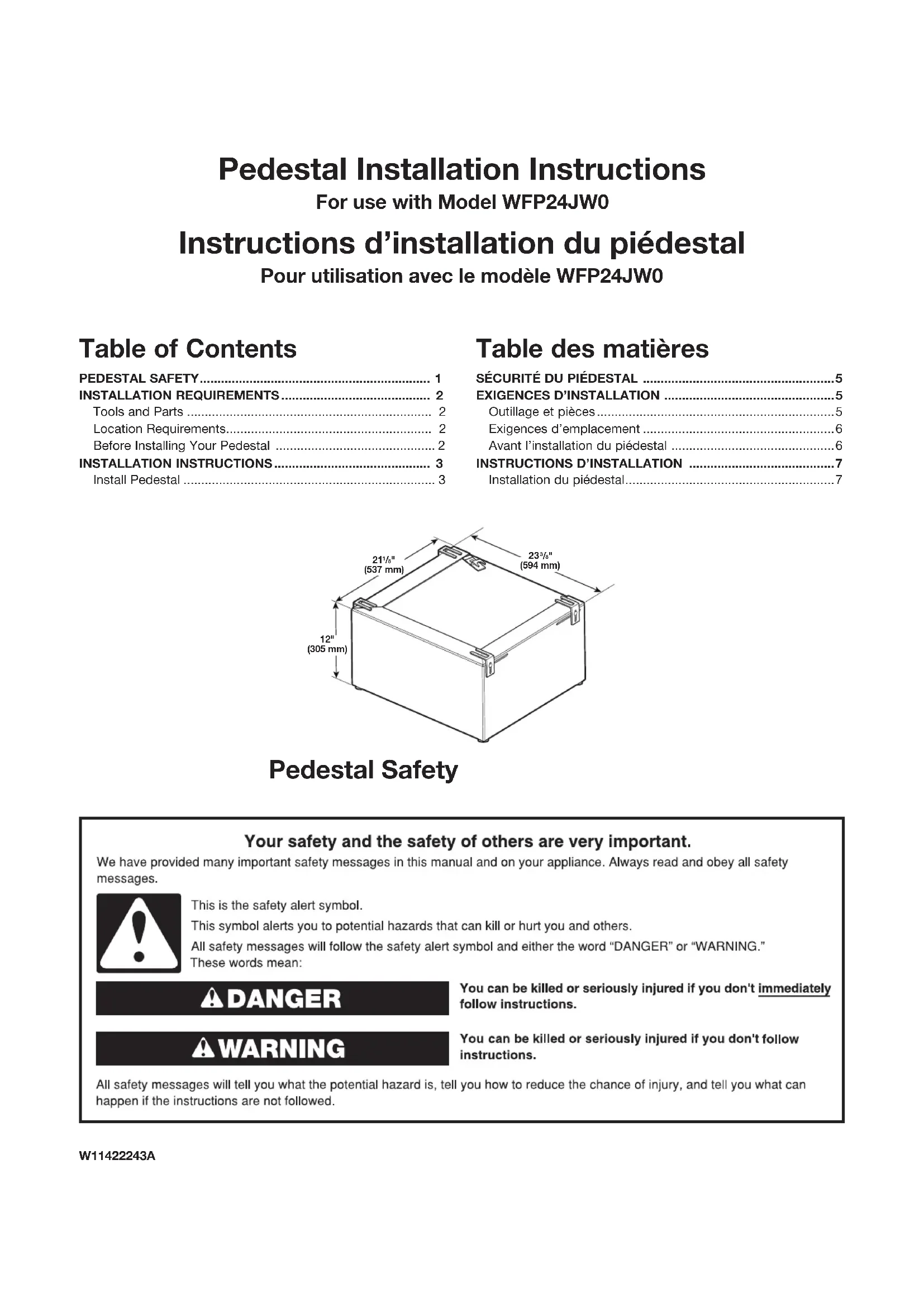

W11422243A Pedestal Installation Instructions For use with Model WFP24JW0 Instructions d’installation du piédestal Pour utilisation avec le modèle WFP24JW0

to nish installing or reinstalling your washer or dryer.5 Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité.Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres.Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signient : Sécurité du piédestalSécurité du piédestal Pièces fournies : Retirer les pièces de l’emballage. Vérier la présence de toutes les pièces.Piédestal métalliqueBoulons de carrosserie (4) Outillage nécessaire : Clé plate de 7/16" (11 mm) (pour l’écrou indesserrable de la bride) et de 9/16" (14 mm) (pour l’écrou de blocage du pied)Niveau Outillage et pièces S’assurer d’avoir tout les outils et pièces pour une installation convenable. Exigences d’installation Écrous de blocage (4)Écrous indesserrables (4)Brides de montage (4)Pieds avec embouts en caoutchouc (4)Support de montage Séchoir (1)6 Exigences d’emplacement Si la sécheuse et l’ensemble du piédestal sont installés dans un garage, il est nécessaire d’ajouter 6" (152 mm) sous le piédestal an que la sécheuse soit à 18" (460 mm) au-dessus du plancher du garage. Un élévateur séparé, capable de supporter au moins 275 lb (125 kg), peut être nécessaire. L’ensemble du piédestal doit reposer complètement sur l’élévateur. Avant l’installation du piédestal IMPORTANT : Si la sécheuse et la laveuse ont déjà été installées, elles doivent être désinstallées. Désinstallation de la laveuse

1. Débrancher le cordon d’alimentation électrique.

2. Fermer le robinet d’eau.

3. Desserrer lentement le tuyau de remplissage sur le robinet

pour relâcher la pression d’eau. Utiliser une éponge ou un essuie-tout pour absorber l’eau qui s’est déversée.

4. Éloigner la laveuse du mur pour pouvoir placer le piédestal

à son emplacement nal. Désinstallation de la sécheuse électrique

1. Débrancher la sécheuse ou déconnecter la source

de courant électrique.

2. Éloigner la sécheuse du mur pour pouvoir placer

le piédestal à son emplacement nal. AVERTISSEMENT Risque du poids excessif Utiliser deux ou plus de personnes pour déplacer et désinstaller la laveuse. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure. AVERTISSEMENT Risque du poids excessif Utiliser deux ou plus de personnes pour déplacer et désinstaller la sécheuse. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.7 Instructions d’installation Installation du piédestal Suivre ces instructions pour installer le piédestal sous la laveuse ou la sécheuse.

1. Pour installer la laveuse ou la sécheuse sur le piédestal,

commencer par visser un écrou de blocage sur chaque pied. Visser chaque écrou de blocage jusqu’à la base en caoutchouc du pied.

2. Lorsque les 4 écrous de blocage sont en place sur

les pieds, visser un pied sur chaque cornière triangulaire du piédestal. Ajuster les pieds pour que les supports de caoutchouc se trouvent juste en dessous de la partie inférieure du piédestal et maintiennent le piédestal à au moins ¹⁄8" (3,175 mm) au-dessus du plancher. REMARQUE : Pour une meilleure stabilité, ne pas élever la partie inférieure du piédestal plus que la hauteur nécessaire pour dégager le plancher sur les quatre côtés.

3. Installer le piédestal à son emplacement nal.

4. Placer un niveau sur le piédestal pour contrôler l’aplomb

d’avant en arrière et latéralement. Si nécessaire, ajuster les pieds vers le haut ou vers le bas pour régler l’aplomb du piédestal.

5. Une fois qu’il est d’aplomb, utiliser une clé plate de

9/16" (14 mm) pour visser chaque écrou de blocage jusqu’à la partie inférieure de chaque cornière triangulaire. Serrer jusqu’à obtenir le blocage des composants.

6. Placer la laveuse ou la sécheuse sur le piédestal tel

qu’indiqué. Les bords avant et latéraux doivent être alignés. Pour les sécheuses, visser complètement tous les pieds, puis dévisser de trois tours complets. 7a. Installation de la laveuse: Si la laveuse est installée sur un socle, utiliser ces 4 brides à ces emplacements sur le socle. Pour installer les brides, faire glisser la partie ouverte de la bride sur l’un des pieds de la laveuse. Centrer les deux broches de la bride sur le dessus du pied. Répéter cette étape avec les trois autres brides et pieds. Utiliser une bride sur chacun des quatre pieds pour bien fixer la laveuse. 7b. Installation de la sécheuse: Si la sécheuse est installée sur un socle, utiliser cette combinaison de brides à ces emplacements sur le socle. Pour installer les brides, faire glisser l’extrémité ouverte de la bride sur l’un des pieds de la sécheuse. Centrer les deux broches de la bride sur la partie supérieure du pied. Répéter cette étape avec les trois autres brides et pieds. Utiliser une bride sur chacun des quatre pieds pour bien fixer la laveuse. Pied de la laveuse Bride du piédestal Bride du piédestal Pied de la sécheuse Pied de sécheuse AvantW11422243A ®/™ ©2019 Whirlpool. All rights reserved. Used under license in Canada. Tous droits réservés. Utilisé sous licence au Canada. 02/20

8. Glisser la bride directement contre le côté ou le haut du

socle, comme indiqué ci-dessus à l’étape 7.

9. Insérer le boulon de carrosserie à travers la fente sur la bride

de montage et le piédestal. Répéter cette étape pour les autres brides. Fixer l’écrou indesserrable sur tous les boulons de carrosserie. Utiliser une clé plate de 7/16" (11 mm) pour serrer complètement les écrous indesserrables.

10. Lorsque la laveuse ou la sécheuse est solidement xée

sur le piédestal, faire glisser la laveuse ou la sécheuse et le piédestal à leur emplacement nal.

11. Placer un niveau sur la partie supérieure de la laveuse

ou de la sécheuse et contrôler l’aplomb d’avant en arrière et latéralement. S’il est nécessaire d’ajuster les pieds de la laveuse ou de la sécheuse pour régler l’aplomb de la laveuse ou de la sécheuse sur le piédestal, les brides peuvent être temporairement desserrées. Pour ajuster les pieds du socle: Q Par l’intérieur du piédestal, utiliser une clé plate de 7/16" (11 mm) pour desserrer l’écrou de blocage. Q Ajuster les pieds du socle vers le haut ou le bas. Veiller à resserrer complètement les brides et les écrous de blocage après le réglage de l’aplomb de la laveuse ou de la sécheuse.

12. Suivre les Instructions d’installation fournies avec votre

modèle pour terminer l’installation ou la réinstallation de la laveuse ou de la sécheuse.
