MODE D'EMPLOI C113 CHAUVIN ARNOUX

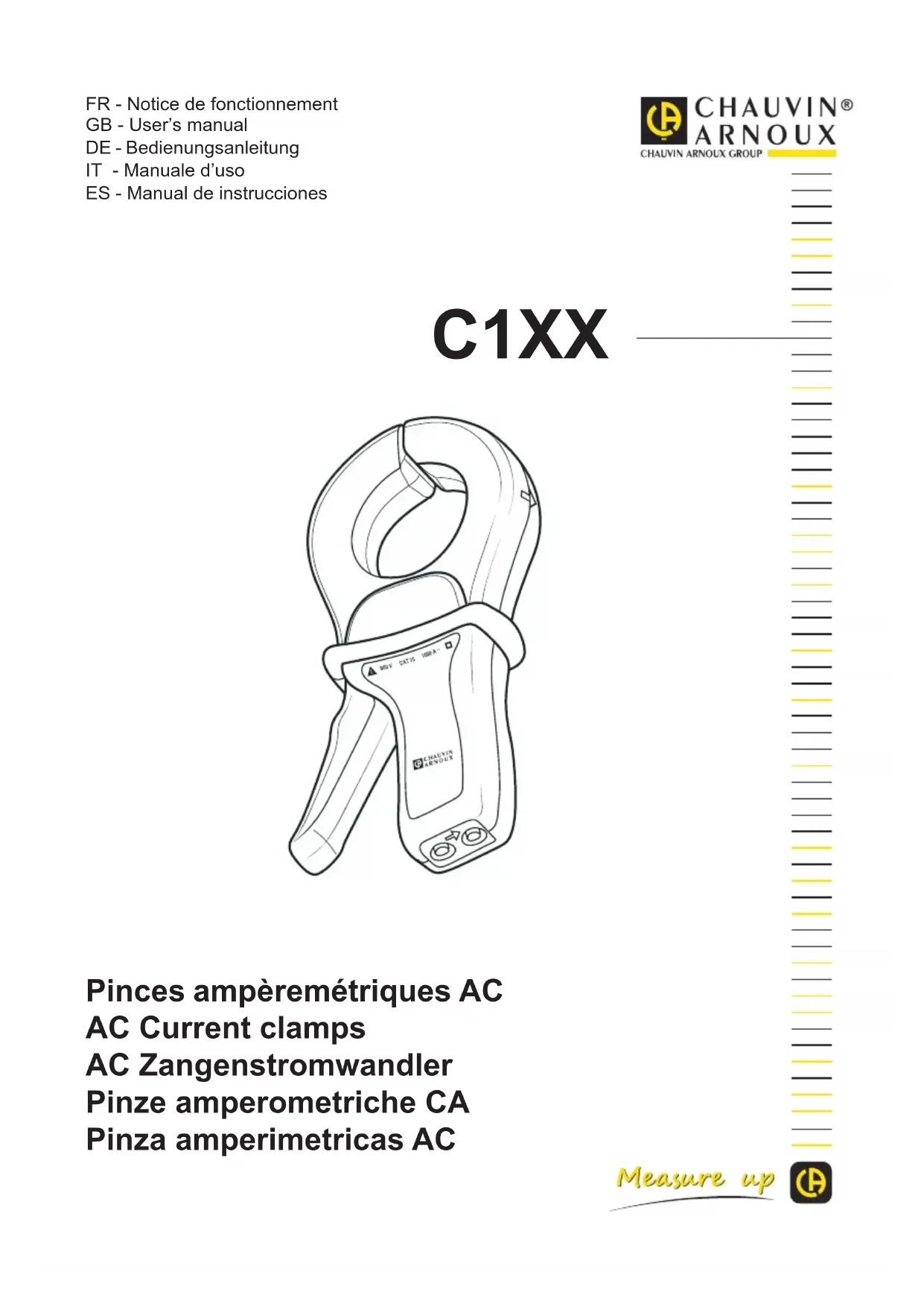

• Pinces ampèremétriques AC AC Current clamps AC Zangenstromwandler Pinze amperometriche CA Pinza amperimetricas AC FR - Notice de fonctionnement GB - User’s manual DE - Bedienungsanleitung IT - Manuale d’uso ES - Manual de instrucciones C1XX2 English p. 9
• Deutsch p. 16
• Italiano p. 23
• Español Vous venez d’acquérir une pince ampèremétrique de la série "C1XX" et nous vous remercions de votre conance. Pour obtenir le meilleur service de votre pince : lisez attentivement cette notice de fonctionnement, respectez les précautions d’emploi. ATTENTION, risque de DANGER ! L’opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré. Appareil protégé par une isolation double. Pince équipée en sortie d'un limiteur électronique assurant une protection contre les surtensions provoquées à l'ouverture accidentelle du circuit secondaire de la pince : 30 V crête maxi. La catégorie de mesure III correspond aux mesurages réalisés dans l’installation du bâtiment. Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels xes. Cette pince, de catégorie de surtension III et de degré de pollution 2, répond aux exigences de abillité et de disponibilité sévères correspondant aux installations xaes industrielles et domestiques (cf. IEC 664-1). p. 30

PRÉCAUTIONS D’EMPLOI

• Ne pas mesurer des courants supérieurs à 1200 A et limiter le temps d’utilisation au delà de 1000 A (voir 4.4.1 Surcharges et 4.4.2 Fréquences). Ne pas utiliser sur des conducteurs non isolés dont le potentiel est supérieur à 600 V par rapport à la terre et de catégorie de surtension supérieure à III. Ne dépassez jamais les valeurs limites de protection indiquées dans les spécications. Respecter les conditions d'environnement (voir 4.4.3). Maintenir l’entrefer en parfait état de propreté (voir 5.1 Entretien). GARANTIE Notre garantie s’exerce, sauf stipulation expresse, pendant 24 mois après la date de mise à disposition du matériel. Extrait de nos Conditions Générales de Vente, communiquées sur demande.3 SOMMAIRE 1. PRÉSENTATION p. 3
• 2. DESCRIPTION p. 3
• 3. UTILISATION p. 4
• 4. CARACTÉRISTIQUES p. 4

Les pinces de la série "C100" sont destinées à la mesure de courants alternatifs, sur les installations de petites et moyennes puissances, de 0,1 A à 1200 A ~ (ou à partir de 1 mA ~ pour certains modèles. Voir

4. Caractéristiques).

Elles sont utilisables sur tout multimètre, wattmètre, enregistreur ou oscilloscope pour la C160. Suivant le modèle (Voir 4.2) : sortie mono ou multicalibre en courant alternatif, ou tension alternative. Elles bénécient d’une isolation double ou isolation renforcée et de la conformité aux normes internationales, notamment l’EN 61010-2-032 "pinces ampèremétriques". (Voir 4.6).

(Voir dessin en 6. Annexe). Sortie douilles Ø 4 mm ou cordon (suivant modèle) : longueur du cordon 1,50 m et 2 m pour le modèle C160. Commutateur de rapport pour modèles multicalibres. La èche en relief sur le dessus de la mâchoire indique le sens du courant. On considère que le courant circule dans le sens positif lorsqu’il circule du producteur de courant vers le consommateur de courant. Cette orientation de la pince est nécessaire lors d’une mesure de puissance (mesure du courant parallèlement à la tension).4

De 1000 à 1200 A, limiter le temps d’utilisation : 15 minutes de marche et 30 minutes d’arrêt. Pour le modèle C100, non protégé en sortie par limiteur, ne pas enserrer un conducteur avant de connecter la pince à l’appareil de mesure associé. De la même manière ne pas déconnecter la pince de l’appareil de mesure quand la pince enserre le câble. Avant de raccorder la pince au multimètre vérier que ce dernier dispose d’un calibre approprié. Ouvrir les mâchoires et enserrer le câble parcouru par le courant à mesurer. Centrer au mieux le câble dans les mâchoires. Respecter le sens de la èche si l’application le nécessite. Pour lire la mesure, appliquer le coe󰀩cient de lecture adéquat (Voir 4.2 "Rapport entrée / sortie"). NB : pour les modèles multicalibres, sélectionner le rapport donnant les meilleures résolution et précision.

• Température : +20
• +26°C Taux d’humidité : 20 p. 75
• % HR Conducteur centré dans les mâchoires Courant sinusoïdal : 48 p. 65
• Hz. Facteur de distortion : < 1% Courant continu : absence Champ magnétique continu : champ terrestre (< 40 A/m). Champ magnétique alternatif : absence Proximité de conducteurs extérieurs : absence de courant. Impédance de l’appareil de mesure - C100 / C102 / C103 : ≤ 5 W - C112 / 113 : ≤ 1 W - C122 / C148 : ≤ 0,2 W - C106 / C107 / C116 / C117 : ≥ 1 MW et ≤ 100 pF - C160 : ≥ 1 MW et ≤ 47 pF - C173 : ≥ 10 MW et ≤ 100 pF 4.2. SPÉCIFICATIONS ET RÉFÉRENCES POUR COMMANDER Modèle Étendue de mesure nominale Rapport Sortie/Entrée Raccordement Sortie protégée contre surtensions Sortie courant alternatif C100 100 mA p. 1000
• A 1 mA~/1 A Douilles Non C102 Douilles 30 V crête maxi C112 1 mA p. 1000
• A C103 100 mA p. 1000
• A 1 mA~/1 A Cordons C113 1 mA p. 1000
• A C122 1 A p. 1000
• A 5 mA~/1 A~ Douilles C148 1 A p. 1000
• A 5 mA~/1 A~ 10 mA~/1 A~ 20 mA~/1 A~ Douilles5 Modèle Étendue de mesure nominale Rapport Sortie/Entrée Raccordement Sortie tension alternative C106 100 mA p. 1000
• A 1 mV~/1 A~ Douilles C116 1 mA p. 1000
• A C107 100 mA p. 1000
• A 1 mV~/1 A Cordon C117 1 mA p. 1000
• A C160 1 A p. 1000
• A 100 mA p. 100
• A 100 mA p. 10
• A 1 mV~/1 A~ 10 mV~/1 A~ 100 mV~/1 A~ Cordon BNC C173 1 A p. 1000
• A 100 mA p. 100
• A 10 mA p. 10
• A 1 mA p. 1
• A 1 mV~/1 A~ 10 mV~/1 A~ 100 mV~/1 A~ 1000 mV~/1 A~ Cordon 4.3. PRÉCISION ET DÉPHASAGE (dans les conditions de référence) C100 / C102 / C103 / C106 / C107 : calibre 1000 A Intensité en A~ 0,1 p. 10
• A 10 A 50 A 200 A 1000 p. 1200
• A Erreur intrinsèque (1) ≤ 3% (3) ≤ 3% ≤ 1,5% ≤ 0,75% ≤ 0,5% Déphasage (2) ≤ 3° ≤ 1,5° ≤ 0,75° ≤ 0,5° C112 / C113 / C116 / C117 : calibre 1000 A Intensité en A~ 1 p. 100
• mA 0,1 p. 1
• A 1 p. 10
• A 10 p. 100
• A 100 p. 1200
• A Erreur intrinsèque (1) ≤ 3% (4) ≤ 2% (5) ≤ 1% ≤ 0,5% ≤ 0,3% Déphasage (2) (2) ≤ 2° ≤ 1° ≤ 0,7° C122 / C148 : calibre 1000 A Intensité en A~ 1 p. 20
• A 20 A 50 A 200 A 1000 p. 1200
• A Erreur intrinsèque (1) 6% (6) ≤ 5% ≤ 3% ≤ 1,5% ≤ 1% Déphasage (2) ≤ 5° ≤ 3° ≤ 1,5° ≤ 1° C148 : calibre 500 A Intensité en A~ 1 p. 10
• A 10 A 25 A 100 A 500 p. 600
• A Erreur intrinsèque (1) 6% (7) ≤ 6% ≤ 3% ≤ 2% ≤ 1% Déphasage (2) ≤ 6° ≤ 4° ≤ 3° ≤ 2,5° C148 : calibre 250 A Intensité en A~ 1 p. 5
• A 5 A 12,5 A 50 A 250 p. 300
• A Erreur intrinsèque (1) 10% (8) ≤ 10% ≤ 5% ≤ 2% ≤ 2% Déphasage (2) (2) ≤ 10° ≤ 10° ≤ 10° (1) En % du signal de sortie (5) + 3 µA pour C112 / C113 ou + 3 µV pour C116 / C117 (2) Non spécié (6) + 0,5 mA (3) + 0,1 mA pour C100 / C102 / C103 ou + 0,1 mV pour C106 / C107 (7) + 1 mA (4) + 5 µA pour C112 / C113 ou + 5 µV pour C116 / C117 (8) + 2 mA6 C160 : calibre 1000 A (2000 A crête maxi) Intensité en A~ 1 p. 50
• A 50 p. 200
• A 200 p. 1000
• A 1000 p. 1200
• A Erreur intrinsèque (1) ≤ 1% + 1 mV Déphasage (2) ≤ 3° ≤ 2° ≤ 1° C160 : calibre 100 A (300 A crête maxi) Intensité en A~ 0,1 p. 5
• A 5 p. 20
• A 20 p. 100
• A 100 p. 120
• A Erreur intrinsèque (1) ≤ 2% + 5 mV Déphasage (2) ≤ 15° ≤ 10° ≤5° C160 : calibre 10 A (30 A crête maxi) Intensité en A~ 0,1 p. 0
• ,5 A 0,5 p. 2
• A 2 p. 10
• A 10 p. 12
• A Erreur intrinsèque (1) ≤ 3% + 10 mV Déphasage (2) (2) ≤ 15° ≤ 15° (1) En % du signal de sortie (2) Non spécié C173 : calibre 1000 A Intensité en A~ 1 p. 10
• A 10 p. 100
• A 100 p. 1000
• A 1000 p. 1200
• A Erreur intrinsèque (1) ≤ 1% + 0,2 mV ≤ 0,5% + 0,2 mV ≤ 0,2% ≤ 0,2% Déphasage (2) ≤ 2° ≤ 1° ≤ 1° C173 : calibre 100 A Intensité en A~ 0,1 p. 1
• A 1 p. 10
• A 10 p. 100
• A 100 p. 120
• A Erreur intrinsèque (1) ≤ 1% + 0,2 mV ≤ 0,5% + 0,2 mV ≤ 0,3% ≤ 0,2% Déphasage (2) ≤ 2° ≤ 1° ≤ 1° C173 : calibre 10 A Intensité en A~ 0,01 p. 0
• ,1 A 0,1 p. 1
• A 1 p. 10
• A 10 p. 12
• A Erreur intrinsèque (1) ≤ 1% + 0,2 mV ≤ 0,5% + 0,2 mV ≤ 0,5% ≤ 0,5% Déphasage (2) ≤ 5° ≤ 2° ≤ 2° C173 : calibre 1 A Intensité en A~ 0.001 p. 0
• ,01 A 0,01 p. 0
• ,1 A 0,1 p. 1
• A 1 ,2 A Erreur intrinsèque (1) ≤ 3% + 1 mV ≤ 3% + 1 mV ≤ 0,7% + 1 mV ≤ 0,7% + 1 mV Déphasage (2) (2) ≤ 10° ≤ 10° (1) En % du signal de sortie (5) Non spécié 4.4. CONDITIONS D'UTILISATION Les pinces "C100" doivent être utilisées dans les conditions suivantes pour satisfaire à la sécurité de l'utilisateur et aux performances métrologiques.7 p. 1

Limiter le temps d'utilisation au-delà de 1000 A. Intensité I ≤ 1000 A~ 1000 A~ < I ≤ 1200 A~ Fonctionnement Permanent (1) 15 min. de marche et 30 min. d'arrêt (1) Avec une fréquence F ≤ 1 kHz sauf pour C173 C173 avec fréquence ≤ 500 Hz : - permanent jusqu'à 800 A - permanent jusqu'à 1000 A pour une température ≤ 40 °C - 15 min. de marche et 30 min. d'arrêt pour 1000 A < I < 1200 A

C100 / C102 / C103 / C106 / C107 / C112 / C113 / C116 / C117 / C122 : - Utilisation : 30 Hz à 5 kHz - Limitation du courant au-delà de 1 kHz suivant la formule : C148 : - Utilisation : 48 Hz à 1 kHz C160 : - Utilisation : 10 Hz à 100 kHz (-3 dB de 50 kHz à 100 kHz) - Limitation du courant au-delà de 1 kHz suivant la formule : C173 : - Utilisation : 10 Hz à 1 kHz pour le calibre 1000 A 10 Hz à 3 kHz pour les autres calibres - Limitation du courant au-delà de 500 Hz suivant la formule :

4.4.3. CONDITIONS D'ENVIRONNEMENT

Utilisation en extérieur Altitude : : ≤ 2000 m Conditions climatiques : de -10 à +55 °C et HR < 85% Ne pas exposer aux projections d'eau

4.5. DIMENSIONS ET MASSE

Dimensions hors tout : 216 x 111 x 45 mm Masse : 550 g environ Ouverture des mâchoires : 53 mm Hauteur des mâchoires ouvertes : 139 mm Capacité d'enserrage maxi : câble ∅ 52 mm ou 1 barre 5 x 5 mm ou 4 barres 30 x 5 mm8

Double isolation Degré de pollution 2 600 V Catégorie III

4.6.2. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE CONFORME CE

Emission et immunité en milieu industriel selon EN61326-1.

4.6.3. PROTECTIONS MÉCANIQUES

Indice de protection IP40 (selon EN60529) avec les mâchoires fermées et IP30 mâchoires ouvertes.
