26TS30MF - Moniteur LG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Moniteur LG 26TS30MF, écran LCD de 26 pouces, résolution 1366 x 768 pixels, temps de réponse de 5 ms, luminosité de 300 cd/m², contraste 1000:1.
Connectivité	Ports HDMI, VGA, USB, entrée audio.
Utilisation	Idéal pour un usage domestique et professionnel, compatible avec divers systèmes d'exploitation.
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs, vérifier régulièrement les connexions.
Sécurité	Utiliser le moniteur dans un endroit bien ventilé, éviter l'exposition à l'humidité, débrancher lors de l'entretien.
Informations générales	Poids : 6 kg, dimensions : 61,4 x 42,6 x 20,5 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - 26TS30MF LG

Comment régler la luminosité de mon moniteur LG 26TS30MF ?

Pour régler la luminosité, appuyez sur le bouton 'Menu' de votre moniteur, puis utilisez les flèches pour naviguer jusqu'à l'option 'Luminosité'. Ajustez le niveau selon vos préférences et confirmez.

Mon moniteur LG 26TS30MF ne s'allume pas, que faire ?

Vérifiez que le moniteur est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Essayez de brancher le moniteur sur une autre prise pour exclure un problème de prise électrique.

Comment changer la résolution d'affichage sur le LG 26TS30MF ?

Pour changer la résolution, faites un clic droit sur le bureau de votre ordinateur, sélectionnez 'Paramètres d'affichage' et choisissez la résolution recommandée pour votre moniteur LG 26TS30MF.

Y a-t-il des pilotes à installer pour le moniteur LG 26TS30MF ?

En général, le moniteur LG 26TS30MF est plug-and-play et n'a pas besoin de pilotes spécifiques. Cependant, vous pouvez visiter le site Web de LG pour télécharger les derniers pilotes ou mises à jour si nécessaire.

Comment connecter mon moniteur LG 26TS30MF à un ordinateur ?

Utilisez un câble HDMI, VGA ou DVI pour connecter le moniteur à votre ordinateur. Assurez-vous que le bon port est sélectionné sur le moniteur en utilisant le bouton 'Input' pour changer la source d'entrée.

Que faire si l'image de mon moniteur LG 26TS30MF est floue ?

Vérifiez les réglages de résolution de votre ordinateur pour vous assurer qu'ils correspondent à la résolution native du moniteur. Vous pouvez également essayer de réinitialiser les paramètres d'affichage du moniteur dans le menu.

Comment nettoyer l'écran de mon moniteur LG 26TS30MF ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface de l'écran.

Mon moniteur LG 26TS30MF fait des bruits étranges, que faire ?

Si le moniteur émet des bruits de grésillement ou autres, vérifiez les connexions de câble. Si le problème persiste, débranchez le moniteur et contactez le service client de LG pour assistance.

MODE D'EMPLOI 26TS30MF LG

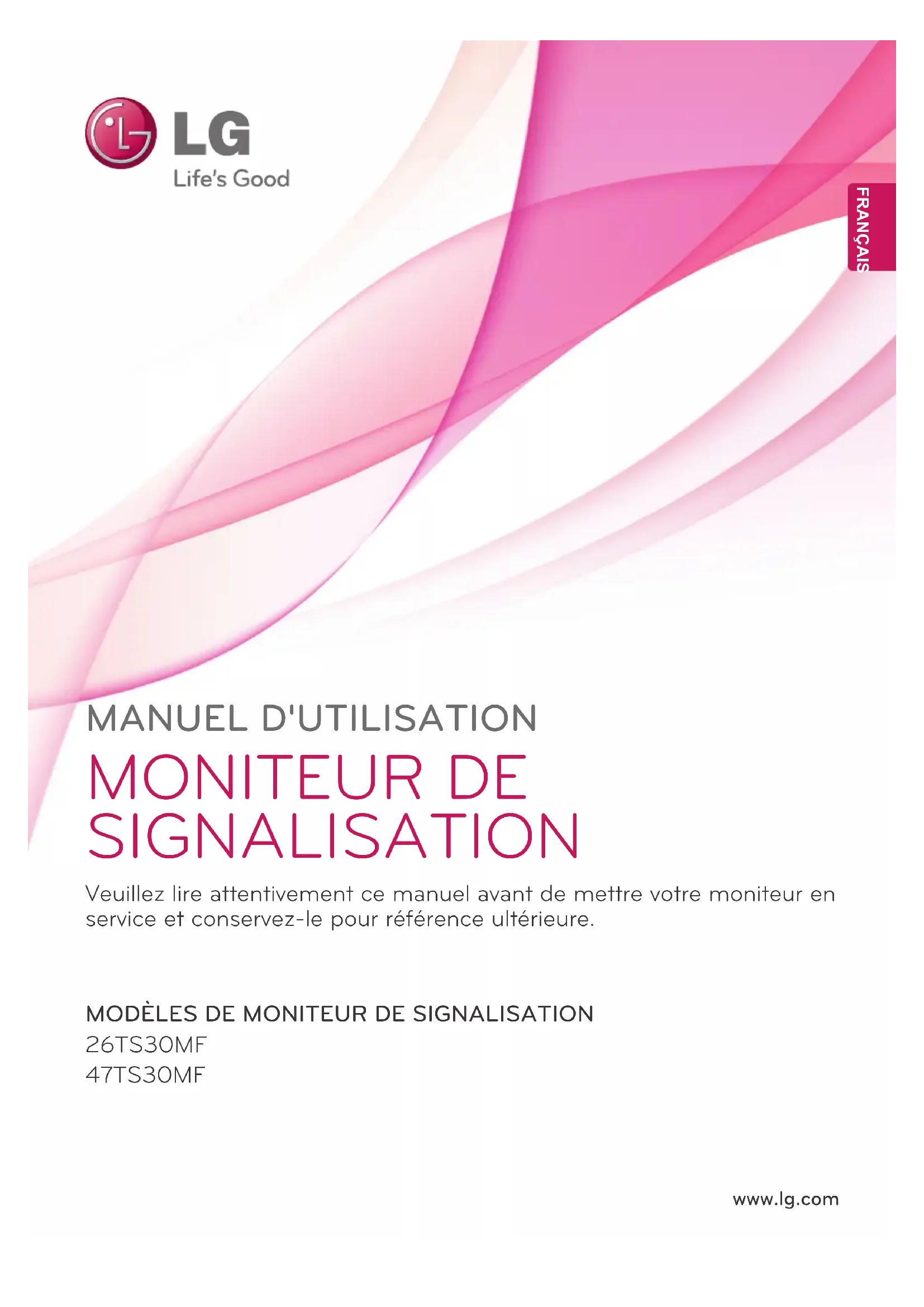

www.lg.com MANUEL D'UTILISATION MONITEUR DE SIGNALISATION 26TS30MF 47TS30MF Veuillez lire attentivement ce manuel avant de mettre votre moniteur en service et conservez-le pour référence ultérieure.

MODÈLES DE MONITEUR DE SIGNALISATION

ENG FRANÇAIS2 ENG FRANÇAIS SOMMAIRE SOMMAIRE 3 PRÉPARATIONDEL'INSTALLATION 3 Accessoires4 Compositionduproduit6 Déballageetcâblage8 Positionportrait(Uniquementprisenchargepour47TS30MF)9 Méthodesdestockagepourlaprotectiondupanneau9 -Méthodecorrecte9 -Méthodeincorrecte 10 INSTALLATIONDUPRODUIT 10 Installationdel'éclairage11 Installationdansunespacefermé12 Attention12 -Méthodecorrecte12 -Méthodeincorrecte 13 DÉPANNAGE 14 SPÉCIFICATIONS 14 26TS30MF15 47TS30MF 16 GUIDEDECONNEXIONDESBROCHESLVDS 16 26TS30MF17 47TS30MF3 ENG FRANÇAIS PRÉPARATIONDEL'INSTALLATION PRÉPARATIONDEL'INSTALLATION Accessoires Vérifiezquelaboîtedevotremoniteurcontientbienlesélémentssuivants.S'ilmanquedesaccessoires,contactezlerevendeurauprèsduquelvousavezachetévotreproduit.L'aspectréeldesproduitsetdesaccessoiresprésentésdanscemanuelpeutdifférerdesillustrations.CD(Manueld'utilisation)/Carte/Guidedeconfigurationfacile Afind'optimiserlasécuritéetladuréedeviedesproduits,n'utilisezpasd'élémentspiratés. Lagarantienecouvrepaslesdommagesoulesblessuresdusàl'utilisationd'élémentspiratés. Lesaccessoiresfournisavecleproduitdiffèrentenfonctiondumodèlechoisi. Lescaractéristiquesdesproduitsoulecontenudecemanuelpeuventêtremodifiéssansavispréalableencasdemiseàjourdesfonctions. ATTENTION REMARQUE4 ENG FRANÇAIS PRÉPARATIONDEL'INSTALLATION Compositionduproduit UtilisezlesvisM3xL4.Voustrouverez16troussurlafaçadearrièreduproduit. 26TS30MF <Avantduproduit> <Arrièreduproduit>5 ENG FRANÇAIS PRÉPARATIONDEL'INSTALLATION UtilisezlesvisM3xL4.Voustrouverez20troussurlafaçadearrièreduproduit. 47TS30MF <Avantduproduit> <Arrièreduproduit>

Ceproduitestdotéd'afficheursàl'avantetàl'arrière.Assurez-vousd'installerleproduitendirigeant lafaçadeavantversl'avant.

L'images'afficheàl'enverssurlafaçadearrière. ATTENTION6 ENG FRANÇAIS PRÉPARATIONDEL'INSTALLATION Déballageetcâblage

Soulevezlapartiesupérieuredel'emballage. Retirezlehautdel'emballage. Maintenezleproduitparlescôtésetsoulevez-le. Placezunchiffondouxsurlatableetposezleproduitdessus,l'écranorientéverslebas. Sortezleproduitdel'emballageenpolyester. ConnectezlecâbleLVDS(Raccordementsupplémentairerequis).Cartedemiseàl'échelleoucâbleLVDSenoption(venduséparément).26TS30MF7 ENG FRANÇAIS PRÉPARATIONDEL'INSTALLATION

Maintenezleproduitparlescôtésetsoulevez-le.

ConnectezlecâbleLVDS(Raccordement supplémentairerequis).Cartedemiseà l'échelleoucâbleLVDSenoption(vendu séparément). 47TS30MF

Lemodèle26TS30MFnepivotepas.

Lacartedemiseàl'échelleestenoptionetnefaitpaspartieduproduit. ATTENTION9 ENG FRANÇAIS PRÉPARATIONDEL'INSTALLATION Méthodecorrecte Méthodeincorrecte Méthodesdestockagepourlaprotectiondupanneau Panneau Coussinet Lorsquevousposezleproduit,placezuncoussinouunchiffondouxsurunesurfaceplane.Placezleproduitfaceverslebas.Sivousnedisposezd'aucuncoussinouchiffondoux,assurez-vousquelasurfaceestpropre.Ensuite,posezprudemmentleproduitfaceverslebasoulehaut.Veillezàcequ'aucunobjetnetombesurlepanneau. Panneau Panneau Panneau Sivousbasculezlepanneausurlecôté,vousris-quezd'endommagerlebasdupanneau.Sivousbasculezlepanneausurlebord,vousris-quezd'endommagerleborddupanneau.10 ENG FRANÇAIS INSTALLATIONDUPRODUIT INSTALLATIONDUPRODUIT Installationdel'éclairage Unéclairagedoitaccompagnerceproduit.L'éclairagedoitêtreinstalléderrièreleproduitafinquel'écransoitclairementvisible.Sivousinstallezdesobjetsderrièrel'écran,unéclairagesupplémentairepeuts'avérernécessaire.Éclairage600luxouplus600luxouplusÉclairageÉclairagesupplémentaireÉclairagesupplémentaireObjet11 ENG FRANÇAIS INSTALLATIONDUPRODUIT L'espaceferméquiaccueilleraleproduitpeutavoirdifférentesformes.<Exempled'installationduproduitdansunespacefermé><Exempled'éclairage>L'éclairagedoitêtreinstallédansl'espacefermé. Installationdansunespace fermé Installezleproduitdansunespacefermé. Placezleproduitdansunespacefermé. Silepanneauprésentedestaches,nettoyez-lesenappliquantdel'hexanesurunchiffondouxouducoton. Lepanneaudeceproduitesttrèsfin,ilpeutdoncfacilementêtrebrisés'ilestexposédansunespaceouvert.Utilisezleverreprotecteurpourqueleproduitnesoitpasdirectementexposéàl'extérieur. ATTENTION REMARQUE12 ENG FRANÇAIS PRÉPARATIONDEL'INSTALLATION Attention Nesoulevezpasleproduitenletenantparuncoin.Netenezpasleproduitentouchantl'écran.Utilisezunchiffondouxhumidifiéavecdun-hex-anepouréliminerlapoussièreoudestachessurl'écran. Assurez-vousquel'alimentationestcoupéeavantdedéplaceroud'installerleproduit.Vouséviterezainsitoutrisqued'électrocution. Sivousfixezleproduitauplafondousurunmuroblique,leproduitrisquedetomberetdeblesserquelqu'un. Neserrezpastroplesvis;celapourraitendommagerleproduitetentraînerl'annulationdevotregarantie. UtilisezlesvisM3xL4.Lagarantienecouvrepaslesdommagesoulesblessuresdusàunemauvaiseutilisationouàl'utilisationd'accessoiresnonagréés. ATTENTION Méthodecorrecte Méthodeincorrecte13 ENG FRANÇAIS DÉPANNAGE DÉPANNAGE Uneimagerémanenteapparaîtsurleproduit. Problème Résolution Uneimagerémanenteapparaît lorsqueleproduitestmishors tension.

Sivousaffichezuneimagefixesurunepériodeprolongée,lespixels peuvents'endommagerrapidement.Utilisezlafonctionécrande veille. Lacouleurdel'écranestanormale. Problème Résolution Lacouleurdel'écranest instableoumonochrome.

Vérifiezl'étatduraccordementducâbleLVDS.

Plusieurspixels(rouge,vert,blancounoir),peut-êtredusaux caractéristiquesuniquesdupanneauLCD,sontsusceptibles d'apparaîtresurl'écran.Ilnes'agitpasd'undysfonctionnementdu panneauLCD.14 ENG FRANÇAIS SPÉCIFICATIONS SPÉCIFICATIONS 26TS30MF CN1 (30pin)EEPROM SCL SDAS1366Source Driver CircuitLVDS Select #9LVDS 1Port+12.0VTiming Controller[LVDS Rx] TFT - LCD Panel (1366 x RGB x 768 pixels) [Gate In Panel]

G768 RGB ControlSignalsPower SignalsPower CircuitBlockTailledeladiagonale 660,6mm(26,01pouces)Dimensiondel'écran(HxVxD)609mmx412,8mmx8,8mmDistanceentrepixels140,5 xRVBx421,5 Formatdepixel 1366pixelshorizontauxsur768pixelsverticauxpourladispositiondelabandeRVBProfondeurdescouleurs 8bits(D),16,7millionsdecouleursTransmissions(avecPOL) 4,84%(Typ.)Angledevisionnage(CR>10) Angledevisionnagelibre(D/G178(Min.),H/B178(Min.))Consommationélectrique 2,7Wautotal(Typ.)(TBD)Poidsdel'écran(head) 1,62kgModedefonctionnementdel'affichageModedetransmission,normalementnoir Traitementdelasurface Revêtementsolide(3H),traitementanti-refletsurl'avantdel'écranpolarisant(voile10%) Typed'affichagepossible Enmodepaysageuniquement

ENG FRANÇAIS SPÉCIFICATIONS 47TS30MF CN1 (51pin)EEPROM SCL SDAS1920Source Driver CircuitTiming ControllerLVDS Rx + DCA + ODCIntergrated TFT - LCD Panel (1920 x RGB x 1080 pixels) [Gate In Panel]

G1080Mini-LVDS(RGB)ControlSignalsPower SignalsLVDS 2PortLVDS 1,2 I2C OptionsignalLVDS SelectBit Select+12.0VPower CircuitBlockTailledeladiagonale 1192,87mm(46,96pouces)Dimensiondel'écran(HxVxD)1165,9mmx663,27x8.8mmDistanceentrepixels 0,5415mmx0,5415mmFormatdepixel 1920pixelshorizontauxsur1080pixelsverticauxpourladispositiondelabandeRVBProfondeurdescouleurs 10bits(D),1,07milliarddecouleursTransmissions(avecPOL) 5,5%(Typ.)Angledevisionnage(CR>10) Angledevisionnagelibre(D/G178(Min.),H/B178(Min.))Consommationélectrique 6,6Wautotal(Typ)(TBD)Poidsdel'écran(head) 4,56kgModedefonctionnementdel'affichageModedetransmission,normalementnoirTraitementdelasurfaceRevêtementsolide(3H),traitementanti-refletsurl'avantdel'écranpolarisant(Réflectance<2%)Typed'affichagepossible ModesPaysageetPortraitdisponibles16 ENG FRANÇAIS GUIDEDECONNEXIONDESBROCHESLVDS GUIDEDECONNEXIONDESBROCHESLVDS 26TS30MF Brochenº Symbol Description Remarque1 VLCD PowerSupply+12.0V2 VLCD PowerSupply+12.0V3 VLCD PowerSupply+12.0V4 VLCD PowerSupply+12.0V5 GND Ground6 GND Ground7 GND Ground8 GND Ground9 LVDSSelect H'=JEIDA,'L'ouNC=VESA10 NC Connexioninexistante(Remarque4) 411 GND Ground12 RA- SignaldurécepteurLVDS(-)13 RA+ SignaldurécepteurLVDS(+)14 GND Ground15 RB- SignaldurécepteurLVDS(-)16 RB+ SignaldurécepteurLVDS(+)17 GND Ground18 RC- SignaldurécepteurLVDS(-)19 RC+ SignaldurécepteurLVDS(+)20 GND Ground 21 RCLK- Signald’horlogedurécepteurLVDS(-) 22 RCLK+ Signald’horlogedurécepteurLVDS(+) 23 GND Ground24 RD- SignaldurécepteurLVDS(-)25 RD+ SignaldurécepteurLVDS(+)26 GND Ground27 NC Connexioninexistante(Remarque4) 428 NC Connexioninexistante(Remarque4) 429 NC Connexioninexistante(Remarque4) 430 GND GroundConnecteurLVDS(CN1):KDF71G-30S-1H(Hirose)oucompatible.Référez-vousautableauci-dessous.Connecteurhomologue:FI-X30C2L(fabriquéparJAE)ouéquivalentLongueurducâble:1mdecâbleFFCmaximum Remarque:1.TouteslesbrochesGND(Ground)doiventêtreconnectéesensembleaucadreenmétaldu moduleLCD.2.TouteslesbrochesVLCD(entréed'alimentation)doiventêtreconnectéesensemble. 3.Touslesniveauxd'entréedessignauxLVDSsontbaséssurlanormeEIA644Standard. 4.CesbrochessontuniquementutiliséespourleLGD.(Nepasconnecter)17 ENG FRANÇAIS GUIDEDECONNEXIONDESBROCHESLVDS 47TS30MF Brochenº Symbol Description Remarque1 GND Ground 12 NC Connexioninexistante 43 NC Connexioninexistante 44 NC Connexioninexistante(réservéeauLGD) 45 NC Connexioninexistante(réservéeauLGD) 46 NC Connexioninexistante(réservéeauLGD) 47 LVDSSelect H'=JEIDA,'L'ouNC=VESA8 NC Connexioninexistante9 NC Connexioninexistante10 NC Connexioninexistante11 GND Ground 112 RO0N PREMIERsignaldurécepteurLVDS(A-)13 RO0P PREMIERsignaldurécepteurLVDS(A+)14 RO1N PREMIERsignaldurécepteurLVDS(B-)15 RO1P PREMIERsignaldurécepteurLVDS(B+)16 RO2N PREMIERsignaldurécepteurLVDS(C-)17 RO2P PREMIERsignaldurécepteurLVDS(C+)18 GND Ground 1 19 ROCLKN PREMIERsignald’horlogedurécepteurLVDS(A-) 20 ROCLKP PREMIERsignald’horlogedurécepteurLVDS(A+) 21 GND Ground 122 RO3N PREMIERsignaldurécepteurLVDS(D-)23 RO3P PREMIERsignaldurécepteurLVDS(D+)24 RO4N PREMIERsignaldurécepteurLVDS(E-) 5 25 RO4P PREMIERsignaldurécepteurLVDS(E+) 5 26 NC Connexioninexistante 27 BitSelect H'ouNC=10bits(D),'L'=8bits 28 RE0N DEUXIÈMEsignaldurécepteurLVDS(A-) 29 RE0P DEUXIÈMEsignaldurécepteurLVDS(A+) 30 RE1N DEUXIÈMEsignaldurécepteurLVDS(B-) 31 RE1P DEUXIÈMEsignaldurécepteurLVDS(B+) 32 RE2N DEUXIÈMEsignaldurécepteurLVDS(C-) 33 RE2P DEUXIÈMEsignaldurécepteurLVDS(C+) 34 GND Ground 1 35 RECLKN DEUXIÈMEsignald’horlogedurécepteurLVDS(-) 36 RECLKP DEUXIÈMEsignald’horlogedurécepteurLVDS(+) 37 GND Ground 1 38 RE3N DEUXIÈMEsignaldurécepteurLVDS(D-) 39 RE3P DEUXIÈMEsignaldurécepteurLVDS(D+) 40 RE4N DEUXIÈMEsignaldurécepteurLVDS(E-) 5 41 RE4P DEUXIÈMEsignaldurécepteurLVDS(E+) 5

ConnecteurLVDS(CN1):FI-RE51S-HFoucompatible.Référez-vousautableauci-dessous.

Connecteurhomologue:FI-RE51Souéquivalent.

Longueurducâble:1mdecâblecoaxialmaximum18 ENG FRANÇAIS GUIDEDECONNEXIONDESBROCHESLVDS Remarque:1.TouteslesbrochesGND(miseàlaterre)doiventêtreconnectéesensembleaucadreen métaldumoduleLCD. 2.TouteslesbrochesVLCD(entréed'alimentation)doiventêtreconnectéesensemble. 3.Touslesniveauxd'entréedessignauxLVDSsontbaséssurlanormeEIA644Standard. 4.Desbrochesspécifiques(brochenº#2et#6)sontutiliséespourletraitementdesdonnées internesdumoduleLCD. Cesbrochesdoiventavoiruneconnexioninexistante. 5.BrocheLVDS(brochenº#24,25,40et41)sontutiliséespourlemoduleLCD10bits(D). CesbrochesontuneconnexioninexistantesiellessontutiliséespourlemoduleLCD8bits(R). Brochenº Symbol Description Remarque 42 NC Connexioninexistante 43 NC Connexioninexistante 44 NC Connexioninexistante 45 GND Ground 46 GND Ground 47 GND Ground 48 VLCD PowerSupply+12.0V 2 49 VLCD PowerSupply+12.0V 2 50 VLCD PowerSupply+12.0V 2 51 VLCD PowerSupply+12.0V 2Lisez les consignes de sécurité avant d'utiliser le produit. Conservez le manuel d'utilisation (sur CD) à portée de main afin de pouvoir vous y référer ultérieurement. Le nom du modèle et le numéro de série sont indiqués à l'arrière et sur le côté du produit. Inscrivez-les ci-dessous pour référence ultérieure. MODÈLE
