Caractéristiques techniques	Moniteur UltraWide 38 pouces, résolution 3840 x 1600, technologie IPS, fréquence de rafraîchissement de 75 Hz
Utilisation	Idéal pour le multitâche, la conception graphique, le gaming et le visionnage de films
Maintenance et réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs, consulter le service après-vente pour les réparations
Sécurité	Conforme aux normes de sécurité CE, utiliser un support adapté pour éviter les chutes
Informations générales	Connectivité : HDMI, DisplayPort, USB-C, garantie de 2 ans, consommation énergétique : 90W

FOIRE AUX QUESTIONS - 38WR50MS LG

Comment connecter mon moniteur LG 38WR50MS à mon ordinateur ?

Pour connecter votre moniteur, utilisez un câble HDMI ou DisplayPort. Branchez une extrémité du câble à votre moniteur et l'autre à votre ordinateur, puis sélectionnez la source d'entrée appropriée sur le moniteur.

Que faire si l'écran de mon moniteur reste noir ?

Vérifiez que le moniteur est allumé et que le câble est correctement connecté. Assurez-vous également que l'ordinateur est sous tension. Si le problème persiste, essayez un autre câble ou un autre port.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Utilisez les boutons de menu situés sur le moniteur pour accéder aux paramètres d'affichage. Naviguez jusqu'à 'Luminosité' et 'Contraste' pour effectuer des ajustements selon vos préférences.

Mon moniteur LG 38WR50MS supporte-t-il le mode HDR ?

Oui, le LG 38WR50MS prend en charge le mode HDR. Assurez-vous que votre source vidéo est compatible HDR et que les paramètres HDR sont activés dans les options de votre moniteur.

Que faire si le moniteur affiche des couleurs incorrectes ?

Vérifiez si le mode d'affichage est correctement réglé. Vous pouvez également essayer de réinitialiser les paramètres d'usine du moniteur via le menu. Si le problème persiste, envisagez de mettre à jour les pilotes graphiques de votre ordinateur.

Comment activer le mode Picture-in-Picture (PiP) sur mon moniteur ?

Accédez au menu des paramètres d'affichage et recherchez l'option 'Picture-in-Picture'. Activez-la et sélectionnez la source secondaire que vous souhaitez afficher en mode PiP.

Mon moniteur LG 38WR50MS a-t-il des haut-parleurs intégrés ?

Oui, le LG 38WR50MS est équipé de haut-parleurs intégrés. Vous pouvez ajuster le volume via le menu des paramètres ou en utilisant les boutons de contrôle sur le moniteur.

Comment mettre à jour le firmware de mon moniteur ?

Visitez le site officiel de LG pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le firmware via USB ou une connexion réseau.

Puis-je utiliser mon moniteur en mode portrait ?

Oui, le LG 38WR50MS peut être pivoté pour une utilisation en mode portrait. Assurez-vous que votre support de moniteur permet cette rotation et ajustez les paramètres d'affichage de votre ordinateur en conséquence.

Que faire si le moniteur ne reconnaît pas la source d'entrée ?

Assurez-vous que le câble est correctement connecté et qu'il n'est pas endommagé. Essayez de changer de port d'entrée sur le moniteur ou de redémarrer votre ordinateur. Vérifiez également que la source d'entrée est correctement sélectionnée.

MODE D'EMPLOI 38WR50MS LG

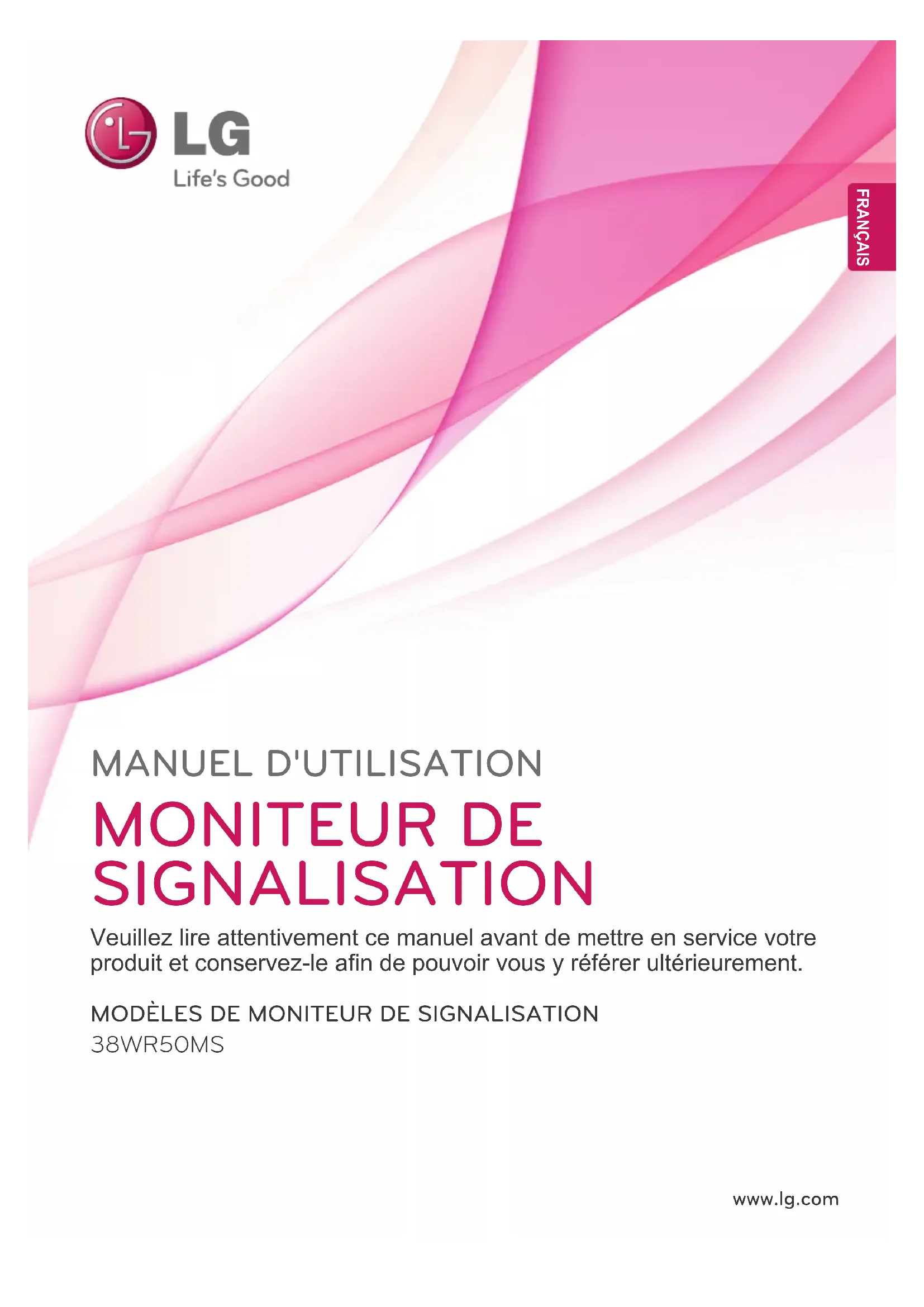

www.lg.com MANUEL D'UTILISATION MONITEUR DE SIGNALISATION 38WR50MS Veuillez lire attentivement ce manuel avant de mettre en service votre produit et conservez-le an de pouvoir vous y référer ultérieurement.

MODÈLES DE MONITEUR DE SIGNALISATION

FRA FRANÇAIS2 FRA FRANÇAIS SOMMAIRE SOMMAIRE 4 LICENCES 5 ASSEMBLAGEET PRÉPARATION 5 Déballage6 Pièces7 Méthodes de stockage pour la protection du panneau7 - Méthode correcte7 - Méthode incorrecte8 Installation au mur9 INSTALLATION D'ÉQUIPEMENT EX-TERNE9 - Récepteur IR

12 Affichage du nom de l'appareil connecté à un port d'entrée 13 UTILISATIONDUMONITEUR 13 Connexion à un PC13 - Connexion RGB14 - Connexion DVI14 - Connexion HDMI15 - Connexion Display Port15 - Connexion du récepteur IR16 Réglage de l'écran16 - Sélection d'un mode image16 - Personnalisation des options d'image17 - Personnalisation des options d'affichage PC17 Réglage du son17 - Sélectionner le préréglage du son18 - Personnalisation des options de son18 Utilisation d'options supplémentaires18 - Ajustement du format de l'image20 - Utilisation de la liste des sources 21 DIVERTISSEMENT 21 - Connexion à un réseau câblé22 - État du réseau23 - Connexion des périphériques de stock-age USB24 - Navigation dans les fichiers26 - Lecture vidéo29 - Visionnage de photos32 - Écouter de la musique34 - Affichage de la liste des contenus35 - Guide DivX® VOD36 - Utilisation de PIP/PBP 37 PERSONNALISATIONDES PARAMÈTRES 37 Accès aux menus principaux38 - Paramètres IMAGE41 - Paramètres SON42 - Paramètres HEURE43 - Paramètres OPTION46 Picture ID (ID Image)47 - Paramètres RÉSEAU 48 ÉTABLISSEMENTDE CONNEXIONS 49 Connexion à un récepteur HD, un lecteur de DVD, un caméscope, un appareil photo ou une console de jeu 49 - Connexion DVI49 - Connexion HDMI50 Connexion au réseau LAN50 - Connexion LAN50 Connexion à un périphérique USB51 Moniteurs en guirlande51 - Câble RGB51 - Câble DVI 52 DÉPANNAGE3 FRA FRANÇAIS SOMMAIRE 55 SPÉCIFICATIONS 57 CODESIR

58 Connexion du câble 58 Configurations RS-232C 58 Paramètre de communication 59 Liste de référence de la commande 61 Protocole de transmission / réception4 FRA FRANÇAIS LICENCES HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC. À PROPOS DES VIDÉOS DIVX : DIVX® est un format de vidéo numérique créé par DivX, LLC, filiale de Rovi Corporation. Votre périphérique est officiellement certifié par DivX (DivX Certified®), ce qui vous permet de lire des vidéos DivX. Rendez-vous sur www.divx.com pour obtenir plus d'informations ainsi que des utilitaires permettant de convertir vos fichiers au format DivX. À PROPOS DE LA VIDÉO À LA DEMANDE DIVX : ce périphérique DivX Certified® doit être enregistré pour pouvoir lire des vidéos à la demande DivX. Pour obtenir le code d'enregistrement, accédez à la section DivX VOD du menu de configuration du périphérique. Les instructions d'enregistrement sont disponibles sur le site vod.divx.com. DivX Certified® pour la lecture de vidéos DivX® jusqu'à 1080p en HD, y compris le contenu Premium. DivX®, DivX Certified® et leurs logos respectifs sont des marques déposées de Rovi Corporation ou de ses filiales ; leur utilisation est régie par une licence. Sous couvert d'un ou plusieurs brevets américains cités ci-dessous : 7 295 673, 7 460 668, 7 515 710 et 7 519 274. Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories. LICENCES Les licences prises en charge peuvent varier d'un modèle à l'autre. Pour plus d'informations sur les licences, consultez le site www.lg.com.5 FRA FRANÇAIS ASSEMBLAGEETPRÉPARATION ASSEMBLAGEETPRÉPARATION Déballage Vérifiez que la boîte de votre moniteur contient bien les éléments suivants. S'il manque des accessoires, contactez le revendeur auprès duquel vous avez acheté votre produit. L'aspect réel des produits et des accessoires présentés dans ce manuel peut différer de leurs illustrations. Afin d'optimiser la sécurité et la durée de vie des produits, n'utilisez pas d'éléments piratés. La garantie ne couvre pas les dommages ou les blessures dus à l'utilisation d'éléments piratés. ATTENTION

Les accessoires fournis avec le produit diffèrent en fonction du modèle choisi. Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans avis préalable en cas de mise à jour des fonctions. REMARQUE

OFF EXIT TélécommandeetpilesCordond'alimentationRécepteurIRCD(Manueld'utilisation,programmeSuperSign,manuelSuperSign)/CarteCâbleRGB6 FRA FRANÇAIS ASSEMBLAGEETPRÉPARATION Pièces Indicationssurl'écran Boutonsdel'écran Panneaudeconnexion

Vous pouvez activer ou désactiver le voyant lumineux en sélectionnant OPTION dans le menu principal. Indicationssurl'écran DescriptionINPUT Permet de changer la source d'entrée.MENU Permet d'accéder aux menus principaux ou bien d'enregistrer votre entrée et de quitter les menus.▼▲ Permet de faire des réglages vers le haut ou vers le bas.◄ ► Règle le niveau du volume.AUTO/SET Permet d'afficher le signal et le mode actuels.Appuyez sur ce bouton pour régler automatiquement l'écran (disponible uniquement en mode RGB).Permet de mettre le moniteur sous/hors tension. Voyant d'alimentation Cet indicateur s'allume en vert lorsque l'affichage fonctionne normalement (mode sous tension). Si l'affichage est en mode veille (économie d'énergie), cet indicateur s'allume en orange. REMARQUE Voyantd'alimentation

Voyant allumé : allumé

Voyant éteint : éteint7 FRA FRANÇAIS ASSEMBLAGEETPRÉPARATION Méthodecorrecte Méthodeincorrecte Méthodesdestockagepourlaprotectiondupanneau Si vous devez placer le produit à la verticale,saisissez-le par les deux côtés et inclinez-le déli-catement en arrière de manière à ce que le pan-neau ne touche pas le sol.Lorsque vous posez le produit, placez un coussinsur un sol plat, puis placez le produit dessus, facevers le bas.Si vous n'avez pas de coussin, assurez-vous que le solest propre et posez le produit délicatement en orientantla face vers le bas ou vers le haut. Veillez alors à cequ'aucun objet ne tombe sur le panneau.Si vous basculez le panneau sur le côté, vous ris-quez d'endommager le bas du panneau.Si vous basculez le panneau sur le bord, vous ris-quez d'endommager le bord du panneau. Panneau Panneau Panneau Panneau CoussinetPanneau8 FRA FRANÇAIS ASSEMBLAGEETPRÉPARATION REMARQUE N'installez pas le produit dans un endroit non ventilé (par ex., dans une bibliothèque ou dans un placard) ou sur un tapis ou un coussin. Si vous n'avez pas d'autre solution que de xer le produit au mur, assurez-vous d'abord que la ventilation est sufsante. - Le non-respect de cette consigne peut entraîner un incendie en raison de l'augmentation de la température. Installez le moniteur à une distance d'au moins 10 cm du mur et laissez environ 10 cm d'espace de chaque côté du moniteur pour garantir une ventilation correcte. Utilisez un support mural et des vis conformes aux normes VESA. Installationaumur Pour installer le moniteur sur un mur (en option), utilisez des vis VESA (vendues séparément) pour fixer le montage.

Débranchez le cordon d'alimentation avant de déplacer ou d'installer le moniteur. Vous éviterez ainsi tout risque d'électrocution.

Si vous fixez le moniteur au plafond ou sur un mur oblique, le produit risque de tomber et de provoquer des blessures graves. Utilisez un support mural agréé par LG et contactez votre revendeur local ou une personne qualifiée.

Ne serrez pas trop les vis afin de ne pas endommager le moniteur. Cela risquerait d’entraîner l’annulation de votre garantie.

Utilisez des vis et supports de fixation murale répondant à la norme VESA. La garantie ne couvre pas les dommages ou les blessures dus à une mauvaise utilisation ou à l'utilisation d'accessoires non agréés. ATTENTION 10 cm10 cm10 cm10 cm20 cm9 FRA FRANÇAIS ASSEMBLAGEETPRÉPARATION INSTALLATIOND'ÉQUIPEMENTEXTERNE RécepteurIR Permet de placer un capteur de télécommande à l'emplacement de votre choix. Cet écran peut ensuite contrôler d'autres écrans via un câble RS-232C.

ESS POWER Les descriptions contenues dans ce manuel font référence aux touches de la télécommande. Veuillez lire attentivement ce manuel et utiliser correctement le moniteur. Pour changer les piles, ouvrez le couvercle et remplacez-les (modèle : 1,5 V AAA). Faites correspondre les pôles et avec les signes sur l'étiquette placée à l'intérieur du compartiment, puis refermez le couvercle. Pour retirer les piles, inversez la procédure d'installation. ATTENTION

N'associez pas des piles neuves avec des piles anciennes, car cela pourrait endommager la télécommande.

Veillez à orienter la télécommande vers le capteur situé sur le moniteur.

OFF EXIT POWER (POWER)(MARCHE) Allume ou éteint le moniteur. MonitorOn/Off(Allumer/ éteindrelemoniteur) Permet d'éteindre et d'allumer le moniteur. Touche1/a/A Permet de basculer entre les touches numériques et alphabétiques. ENERGYSAVING( ) Permet de régler la luminosité de l'écran pour réduire la consommation électrique. INPUT Permet de sélectionner le mode d'entrée. Touchesalphanumériques Permet de saisir des caractères numériques ou alphabétiques suivant le paramètre. CLEAR Permet de supprimer le caractère numérique ou alphabétique saisi. PSM Permet de sélectionner le mode Picture Status (État de l'image). MUTE Permet de couper tous les sons. ARC(Format) Permet de sélectionner le mode Format de l'image. MARK Permet de sélectionner un fichier spécifique dans le mode USB. ToucheBrightness Pour régler la luminosité, appuyez sur les touches haut et bas de la télécommande. En mode USB, le menu d'affichage à l'écran propose la fonction Page pour accéder à la liste de fichiers suivante.

OFF EXIT POWER (VOLUME) Règle le niveau du volume.11 FRA FRANÇAIS

OFF EXIT POWER S.MENU (Touche Menu SuperSign) Vous ne pouvez pas sélectionner cette touche. EXIT Permet d'effacer tout menu de l'écran et de revenir à l'affichage du moniteur. TILE Ce modèle ne prend pas cette fonction en charge. MENU(Voir p.37) Permet d'accéder aux menus principaux ou d'enregistrer votre entrée et de quitter les menus. Touchesdenavigation Permettent de parcourir les menus ou options.

Permet de sélectionner les menus ou options et de confirmer votre entrée. BACK Permet à l'utilisateur de revenir à l'étape précédente dans une application interactive. Touchesdecontrôledu menuUSB Permettent de contrôler un lecteur multimédia. IDON/OFF Lorsque le numéro du Picture ID est identique à celui du Set ID, vous pouvez contrôler le moniteur de votre choix si plusieurs sont connectés. AUTO Permet de régler automatiquement la position de l'image et de réduire l'instabilité de l'image. (Entrée RGB uniquement)

Affichagedunomdel'appareilconnectéàunportd'entrée Permet d'afcher les appareils qui sont connectés aux ports d'entrée externes. PAGEINPUTENERGYSAVINGMARKARCONOFF

OFF EXIT POWER 1 Accédez à l'écran de la Liste des sources et appuyez sur le bouton bleu (étiquette d'entrée) de la télécommande. 2 Vous pouvez attribuer une étiquette d'entrée pour chaque entrée sauf l'USB. Entrées externes prises en charge : HDMI, DVI-D, Display Port Étiquettes disponibles : DTV, PC Les étiquettes d'entrée sont affichées sur l'écran Input Label ou en haut à gauche de l'écran quand vous modifiez le paramètre d'entrée externe. Pour les signaux compatibles DTV/PC, tels que 1080p 60 Hz, les paramètres de l'écran peuvent changer en fonction de l'étiquette d'entrée. L'option Signal original est disponible si un PC est connecté en tant que périphérique externe. REMARQUE Labels des sourcesFermer HDMI DVI-DDisplay Port13 FRA

Pour une qualité d'image optimale, il est recommandé d'utiliser le moniteur avec une connexion HDMI. Afin de respecter les caractéristiques du produit, utilisez un câble d'interface de signal blindé doté d'une ferrite, comme par exemple, un câble de signal D-sub 15 broches ou un câble DVI/HDMI fourni avec le produit. Si vous allumez le moniteur alors qu'il a refroidi, l'écran peut présenter un scintillement. Ce phénomène est tout à fait normal. Des points rouges, verts ou bleus peuvent apparaître sur l'écran. Ce phénomène est tout à fait normal.REMARQUE Connexion RGB Transmet un signal vidéo analogique entre votrePC et le moniteur. Raccordez le PC et le moniteuravec le câble 15 broches D-sub comme illustré cidessous.Sélectionnez la source d'entrée RGB.Votre moniteur prend en charge la fonction Plugand Play*.* Plug and Play : fonction permettant à un PC dereconnaître un périphérique connecté et soustension sans que l'utilisateur ait à configurerl'appareil ou à intervenir. Branchez le câble de signal d'entrée et serrez les vis dans le sens des aiguilles d'une montre.ATTENTION N'appuyez pas de manière prolongée sur l'écran, car cela pourrait provoquer une distorsion temporaire de l'image. Afin d'éviter les brûlures d'écran, ne laissez pas une image fixe s'afficher de façon prolongée. Configurez si possible un écran de veille. Utilisez l'adaptateur Macintosh standard car les autres adaptateurs sont incompatibles (système de signalisation différent).REMARQUE Certains ordinateurs Apple nécessitent un adaptateur pour être reliés à ce moniteur. Pour plus d'informations, contactez la société Apple par téléphone ou consultez son site Web. Adaptateur pourMacintosh (non inclus)PC/MAC(non inclus)Face arrière du produit14 FRA FRANÇAIS UTILISATIONDUMONITEUR

Utilisez un câble HDMI™ haute vitesse.

Vérifiez l'environnement PC si vous n'entendez pas le son en mode HDMI. Certains ordinateurs nécessitent que vous définissiez manuellement le mode HDMI pour la sortie audio par défaut.

Si vous voulez utiliser le mode HDMI PC, vous devez régler votre PC/DTV sur le mode PC.

Avec HDMI PC, un problème de compatibilité peut se produire. REMARQUE ConnexionHDMI Permet de transmettre les signaux vidéo et audio numériques de votre PC vers le moniteur. Raccordez le PC et le moniteur avec un câble HDMI comme illustré ci-dessous. Sélectionnez la source d'entrée HDMI. ConnexionDVI Transmet un signal vidéo numérique entre votre PC et le moniteur. Raccordez le PC et le moniteur avec le câble DVI comme illustré ci-dessous. Sélectionnez la source d'entrée DVI. (non inclus) (non inclus) PC PC (non inclus)

Face arrière du produit Face arrière du produit15 FRA FRANÇAIS UTILISATIONDUMONITEUR ConnexionDisplayPort Permet de transmettre les signaux vidéo et audio numériques de votre ordinateur au moniteur. Raccordez l'ordinateur et le moniteur avec un câble Display Port comme illustré ci-dessous. Sélectionnez la source d'entrée Display Port. ConnexiondurécepteurIR Permet d'utiliser une télécommande filaire ou une extension de récepteur IR.

Selon la version DP de votre ordinateur, le son peut être désactivé. REMARQUE (non inclus)

Face arrière du produit Face arrière du produit16 FRA FRANÇAISUTILISATIONDUMONITEUR Réglagedel'écran Sélectiond'unmodeimage Sélectionnez l'un des modes image prédéfinis pour afficher des images avec leurs paramètres optimisés. Appuyez sur MENU pour accéder aux menus principaux. Appuyez sur les touches Navigation pour accéder à IMAGE et appuyez sur OK. Appuyez sur les touches Navigation pour accéder à Préréglagesd'image et appuyez sur OK. Appuyez sur les touches Navigation pour accéder au mode image souhaité et appuyez surOK. Personnalisation des options d'image Personnalisez les options de base et avancées de chaque mode image pour obtenir les meilleures performances d'affichage. Appuyez sur MENU pour accéder aux menus principaux. Appuyez sur les touches de navigation pour accéder à IMAGE et appuyez sur OK. Appuyez sur les touches de navigation pour accéder à Préréglagesd'image et appuyez surOK. Appuyez sur les touches de navigation pour accéder à un mode image qui vous intéresse et appuyez surOK. Sélectionnez et réglez les options suivantes, puis appuyez sur OK.Mode DescriptionVif Réglez l'image vidéo pour l'environnement de la vente au détail en améliorant le contraste,laluminosité,lacouleur et la netteté.Standard Réglez l'image pour un environnement normal.Cinéma Optimisez l'image vidéo pour un aspect cinématographique et regardez des films comme si vous étiez au cinéma.Sport Optimisez l'image vidéo pour des actions superbes et dynamiques en mettant l'accent sur les couleurs primaires telles que le blanc, le vert, ou le bleu ciel.Jeux Optimisez l'image vidéo pour un écran divertissant et rapide tel qu'un PC ou un jeu.

Lorsque vous avez terminé, appuyez sur EXIT(SORTIE). Lorsque vous revenez au menu précédent, appuyez sur BACK(RETOUR).Option DescriptionRétro-éclairageRègle la luminosité de l'écran en contrôlant le rétro-éclairage LCD. Si vous réduisez le niveau de luminosité, l'écran s'assombrit et la consommation d'énergie diminue sans perte de signal vidéo.Contraste Augmente ou diminue le gradient du signal vidéo. Vous pouvez utiliser le réglage Contraste lorsque la partie claire de l'image est saturée.Luminosité Règle le niveau de base du signal dans l'image. Vous pouvez utiliser le réglage Luminosité lorsque la partie sombre de l'image est saturée.Netteté Ajuste le niveau de netteté des bords entre les zones claires et sombres de l'image. Plus le niveau est bas, plus l'image est adoucie.Couleur Ajuste l'intensité de toutes les couleurs.Teinte Ajuste l'équilibre entre les niveaux de rouge et de vert.T°couleur Sélectionnez Chaudes pour rehausser les couleurs chaudes telles que le rouge, ou Froides pour obtenir un effet bleuté.17 FRA FRANÇAISUTILISATIONDUMONITEUR Lorsque vous avez terminé, appuyez sur EXIT(SORTIE). Pour revenir au menu précédent, appuyez sur BACK(RETOUR).ContrôleavancéPersonnalise les options avancées.Consultez des informationssupplémentaires sur les optionsavancées.Réglageusine Restaure les paramètres par défaut des options. Personnalisation des options d'affichagePC Personnalisez les options de chaque mode image pour obtenir la meilleure qualité d'image. Cette fonction opère dans le mode suivant : mode RGB [PC]. Appuyez sur MENU pour accéder aux menus principaux. Appuyez sur les touches Navigation pour accéder à IMAGE et appuyez sur OK. Appuyez sur les touches Navigation pour accéder à Écran et appuyez sur OK. Sélectionnez et réglez les options suivantes, puis appuyez sur OK.Option Description Résolution Sélectionne une Résolution correcte. Config.auto. Permet de régler automatiquement la Position, la Taille et la Phase de l'écran. L'image affichée peut être instable quelques secondes pendant la configuration.Position/Taille/PhasePermet de régler les options lorsque l'image n'est pas nette, en particulier lorsque des caractères tremblent, après la configuration automatique.RéglagesusineRestaure les paramètres par défaut des options. Lorsque vous avez terminé, appuyez sur EXIT (SORTIE).Pour revenir au menu précédent, appuyez sur BACK(RETOUR). Réglageduson Sélectionner le préréglagedu son Lisez le son avec ses paramètres optimisés en sélectionnant l'un des préréglages du son. Appuyez sur MENU pour accéder aux menus principaux. Appuyez sur les touches Navigation pour accéder à SON et appuyez surOK. Appuyez sur les touches Navigation pour accéder à Préréglagesduson et appuyez sur OK. Appuyez sur les touches Navigation pour accéder au préréglage du son souhaité et appuyez surOK.Mode DescriptionStandard Permet d'obtenir un son de qualité standard.Musique Choisissez ce mode pour écouter de la musique.Cinéma Choisissez ce mode pour regarder des films.Sports Choisissez ce mode pour regarder des événements sportifs.Jeux Choisissez ce mode pour jouer. Lorsque vous avez terminé, appuyez sur EXIT (SORTIE).Pour revenir au menu précédent, appuyez sur BACK(RETOUR).18 FRA FRANÇAISUTILISATIONDUMONITEUR Personnalisationdesoptionsde son Personnalisez les options de chaque préréglage du son pour obtenir la meilleur qualité de son. Appuyez sur MENU pour accéder aux menus principaux. Appuyez sur les touches Navigation pour accéder à SON et appuyez surOK. Appuyez sur les touches Navigation pour accéder à Préréglagesduson et appuyez surOK. Appuyez sur les touches Navigation pour accéder au préréglage du son souhaité et appuyez surOK. Sélectionnez et réglez les options suivantes, puis appuyez sur OK.Option DescriptionSonInfini L'option Infinite Sound de LG offre qualité audio stéréo 5.1 provenant de deux haut-parleurs.Aigus Améliore l'intensité des fréquences audio supérieures.Graves Améliore l'intensité des fréquences audio inférieures.RéglagesusineRestaure les paramètres par défaut des préréglages du son. Lorsque vous avez terminé, appuyez sur EXIT (SORTIE).Pour revenir au menu précédent, appuyez sur BACK(RETOUR). Utilisationd'options supplémentaires Ajustementduformatdel'image Redimensionnez l'image pour la voir à sa taille optimale en appuyant sur ARC lorsque vous regardez l'écran. Si une image fixe reste affichée de façon prolongée, elle laisse sur l'écran une empreinte définitive. On parle alors de brûlure d'écran ou d'image rémanente, phénomène qui n'est pas couvert par la garantie. Si le format de l'image reste longtemps réglé sur 4:3, une brûlure d'écran peut apparaître sur les parties noires de l'écran.ATTENTIONVous pouvez également modifier la taille de l'image en accédant aux menus principaux.REMARQUE MODE FORMATRGB Display Port DVI-D HDMIPC DTV PC PC DTV PC16:4 o o o o o oSignaloriginalx o x x o x 1:1 o x o o x o 4:3 o o o o o o TOP o o o o o o19 FRA FRANÇAIS UTILISATIONDUMONITEUR - Signaloriginal : la sélection suivante vous permet d'obtenir une qualité d'image optimale sans perte de l'image d'origine en haute résolution. Remarque : s'il y a du bruit dans l'image d'origine, vous pouvez le voir sur le bord. - TOP : Cette sélection vous permet de n'afficher que la partie supérieure de l'entrée vidéo. - 4:3 : Cette sélection vous permet de voir une image dans son format 4:3 original, des barres noires apparaissant sur la gauche et la droite de l'écran. - 1:1 : le format de l'image d'origine est conservé. (Display Port PC, HDMI PC, DVI-D PC, RGB PC uniquement) - 16:4: Cette sélection vous permet d'ajuster l'image horizontalement, en proportion linéaire, pour qu'elle occupe la totalité de l'écran (utile pour visionner des DVD au format 4:3). JustScan20 FRA FRANÇAIS UTILISATIONDUMONITEUR Utilisationdelalistedes sources Sélectiond'unesourced'entrée Appuyez sur INPUT pour accéder à la liste des sources d'entrée. Appuyez sur les touches de navigation pour accéder à l'une des sources d'entrée et appuyez sur OK.Sourced'entréeDescriptionRGB Permet de visionner l'affichaged'un PC sur l'écran.DVI-D Permet de visionner l'affichaged'un PC sur l'écran.HDMI Permet de regarder les donnéesd'un PC, d'un DVD, d'un décodeurnumérique ou d'autres appareils HD. DisplayPort Permet de regarder les donnéesd'un PC, d'un DVD, d'un décodeurnumérique ou d'autres appareils HD. USB Permet de diffuser le fichier multimédia sauvegardé sur le périphérique USB.

FRA FRANÇAISDIVERTISSEMENT DIVERTISSEMENT Connexionàunréseaucâblé Reliez l'écran à un réseau local (LAN) via leport LAN comme illustré ci-dessous et paramétrezles fonctions réseau.Prend uniquement en charge la connexion auréseau câblé.Après avoir réalisé la connexion physique, unnombre restreint de réseaux locaux peuventnécessiter le réglage des paramètres réseaud'affichage. Pour la plupart des réseaux locaux,l'affichage se réalisera automatiquement sansaucun réglage.Pour des informations détaillées, contactez votrefournisseur Internet ou consultez le manuel durouteur. Ne connectez pas un câble de téléphone modulaire au port LAN. Comme il y a plusieurs méthodes de connex-ion, suivez les conseils de votre opérateur téléphonique ou de votre fournisseur de services Internet.ATTENTION Le menu de paramétrage du réseau ne sera disponible qu'une fois l'écran connecté au réseau physique. Comme il y a plusieurs méthodes de connex-ion, suivez les conseils de votre opérateur téléphonique ou de votre fournisseur de services Internet.ATTENTIONPour définir les paramètres réseau : (Même si l'écran a déjà été connecté automatiquement, l'exécution d'un deuxième paramétrage ne pose pas de problème), 1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches Navigation pour ac- céder à RÉSEAU et appuyez sur OK. 3 Appuyez sur les touches Navigation pour sélectionner Configurationduréseau et appuyez sur OK. 4 Si vous avez déjà défini le Paramètre réseau, sélectionnez Resetting(Réinitialisation). Les nouveaux paramètres de connexion réinitialisent les paramètres réseau actuels. 5 Sélectionnez ConfigautoadresseIP ou ConfigurationmanueladresseIP.- Si vous sélectionnez ConfigurationmanueladresseIP, appuyez sur les boutons Navigation et Number (Numéro). Les adresses IP doivent être saisies manuellement.- ConfigautoadresseIP: Choisissez cette option si un serveur DHCP (Routeur) est présent sur le réseau local (LAN) via la connexion câblée, une adresse IP sera automatiquement allouée à l'écran. Si vous utilisez un routeur ou un modem large bande possédant une fonction serveur DHCP (Dynamic Host Configuration Protocol), l'adresse IP sera automatiquement déterminée. 6 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE). LAN RouterLAN WANCable modemETHERNET

Internet22 FRA FRANÇAIS DIVERTISSEMENT Si vous souhaitez accéder à Internet directement sur votre écran, la connexion Internet doit être activée. Si vous ne pouvez pas accéder à Internet, vérifiez l'état du réseau à partir d'un PC branché sur votre réseau. Quand vous utilisez Paramètreréseau, vérifiez le câble LAN ou vérifiez si le protocole DHCP du routeur est activé. Si vous n'avez pas terminé les paramétrages réseau, il se peut que celui-ci ne fonctionne pas correctement. REMARQUE ConseilspourlesParamètresréseau Utilisez un câble LAN standard avec cet écran. Cat5 ou supérieur avec un connecteur RJ45. La réinitialisation du modem ou du routeur peut permettre de résoudre de nombreux problèmes de connexion réseau pendant la configuration. Après avoir connecté l'écran au réseau local, éteignez rapidement et/ou déconnectez le câble d'alimentation du routeur du réseau local ou le modem câble. Ensuite, allumez et/ou re-branchez le câble d'alimentation. Selon votre fournisseur de services Internet (FSI), le nombre de périphériques pouvant recevoir le service Internet peut être limité par les conditions générales de service applicables. Pour plus d'informations, contactez votre FSI. LG décline toute responsabilité en cas de dys-fonctionnement de l'écran et/ou des fonctions de connexion à Internet en raison d'erreurs/de dysfonctionnements de communication asso-ciés à votre connexion Internet, ou à un autre équipement connecté. LG n'est pas responsable des problèmes de connexion Internet. Si la vitesse de connexion réseau n'est pas suffisante pour contenu auquel vous souhaitez accéder, il se peut que les résultats ne corre-spondent pas à vos attentes. Il est possible que certaines opérations de con-nexion Internet soient impossibles en raison de certaines restrictions définies par votre fournis-seur de services Internet (FSI). Vous êtes responsable des frais facturés par votre fournisseur de services Internet, y compris, des frais de connexion. Si vous utilisez une connexion filaire vers cet écran, un port 10 Base-T ou 100 Base-TX LAN est requis. Si votre fournisseur de services Inter-net ne vous permet pas d'utiliser une connexion de ce type, vous ne pourrez pas connecter l'écran. Un modem DSL est requis pour utiliser le service DSL et un modem câble est requis pour utiliser le service modem câble. Selon le mode d'accès et le contrat d'abonnement de votre FSI, vous risquez de ne pas pouvoir utiliser la fonction de connexion Internet de cet écran. Il se peut également que vous soyez limité dans le nombre de matériels branchés simultanément. (Si votre FSI limite l'abonnement à un matériel, vous ne pourrez pas connecter cet écran en même temps qu'un PC.) L'utilisation d'un « routeur » peut ne pas être autorisée ou son utilisation peut être limitée selon les politiques et restrictions de votre FSI. Pour plus d'informations, contactez directement votre FSI. Étatduréseau 1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches Navigation pour ac- céder à RÉSEAU et appuyez sur OK. 3 Appuyez sur les touches Navigation pour sélectionner Étatduréseau. 4 Appuyez sur OK pour vérifier l'état du réseau. 5 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE).Option DescriptionRéglage Permet de revenir au menu Paramètre réseau.Test Teste l'état actuel du réseau une fois le paramétrage effectué.Fermer Permet de revenir au menu précédent.23 FRA FRANÇAIS DIVERTISSEMENT Conseilspourl'utilisationdepériphériquesde stockageUSB Seuls les périphériques de stockage USB sont reconnus. Si un périphérique de stockage USB est con- necté via un concentrateur USB, il n'est pas reconnaissable. Un périphérique de stockage USB utilisant un programme de reconnaissance automatique peut ne pas être reconnu. Un périphérique de stockage USB qui utilise son propre pilote peut ne pas être reconnu. La vitesse de reconnaissance d'un périphérique de stockage USB peut varier pour chaque périphérique. Veuillez ne pas éteindre l'écran ni débrancher le périphérique USB lorsque le périphérique de stockage USB connecté fonctionne. Lor- sque ce périphérique est retiré ou débranché de manière soudaine, les fichiers stockés ou le périphérique de stockage USB peuvent s'endommager. Veuillez ne pas connecter le périphérique de stockage USB qui a fait l'objet d'une manœu- vre incorrecte sur le PC. Ce périphérique peut entraîner un dysfonctionnement du produit ou empêcher la lecture. Utilisez exclusivement un périphérique de stockage USB contenant des fichiers audio, image ou vidéo normaux. Utilisez seulement un périphérique de stock- age USB qui a été formaté sous le système de fichiers FAT32, NTFS fourni avec le système d'exploitation Windows. Si un périphérique de stockage est formaté comme un programme utilitaire non pris en charge par Windows, il peut ne pas être reconnu. Veuillez raccorder l'alimentation à un périphérique de stockage USB (plus de 0,5 A) nécessitant une alimentation externe. Autre- ment, le périphérique risque de ne pas être reconnu. Le périphérique de stockage USB doit être raccordé avec son câble d'origine. Certains périphériques de stockage USB peu- vent ne pas être pris en charge ni fonctionner correctement. La méthode d'alignement des fichiers du périphérique de stockage USB est semblable à celle de Windows XP et les noms de fichiers peuvent reconnaître jusqu'à 100 caractères anglais. Connexiondespériphériquesde stockageUSB Connectez des périphériques de stockage USB (comme une clé USB ou un disque dur externe) à l'écran grâce aux fonctionnalités multimédia (Voir"Navigation dans les fichiers" à la page 24). Connectez une clé USB ou un lecteur de carte mé- moire USB à l'écran, comme illustré ci-dessous. L'écran Mes médias apparaît. Quand le menu EMF (Mes médias) est activé, vous ne devez ni éteindre l'écran, ni retirer un périphérique de stockage USB : vous pourriez perdre des fichiers ou endommager le périphérique de stockage USB. Sauvegardez régulièrement vos fichiers enregistrés sur un périphérique de stock- age USB, car vous risquez de perdre ou d'endommager les fichiers, ce qui n'est peut- être pas couvert par la garantie. ATTENTION

(non inclus) (non inclus)24 FRA FRANÇAIS DIVERTISSEMENT Veillez à sauvegarder les fichiers importants car les données stockées sur un périphérique de stockage USB peuvent s'endommager. Nous ne pourrons pas être tenus responsa-bles d'une perte de données. Si le disque dur USB ne dispose pas d'une source d'alimentation externe, il pourrait ne pas être détecté. Vous devez donc veiller à raccorder la source d'alimentation externe. - Veuillez utiliser un adaptateur secteur pour une source d'alimentation externe. Nous ne garantissons pas un câble USB utilisé comme source d'alimentation externe. Si votre périphérique de stockage USB comporte plusieurs partitions ou si vous utilisez un lecteur multicarte USB, vous pouvez utiliser jusqu'à 4 partitions ou périphériques de stockage USB. Si un périphérique de stockage USB est connecté à un lecteur multicarte USB, ses données de volume peuvent ne pas être détectées. Si le périphérique de stockage USB ne fonc-tionne pas correctement, déconnectez-le et reconnectez-le. La vitesse de détection d'un périphérique de stockage USB diffère d'un périphérique à l'autre. Si le périphérique USB est connecté en mode veille, un disque dur spécifique sera chargé automatiquement à la mise sous tension de l'écran. La capacité maximale recommandée est de 1 To ou moins pour un disque dur externe USB et de 32 Go ou moins pour une mé-moire USB. Un périphérique dépassant la capacité recom-mandée risque de ne pas fonctionner correct-ement. Si le disque dur externe USB avec fonction d'« Économie d'énergie » ne fonctionne pas, éteignez le disque dur puis rallumez-le pour qu'il fonctionne correctement. Les périphériques de stockage USB antérieurs à la norme USB 2.0 sont également pris en charge. Cependant, ils risquent de ne pas fonctionner correctement dans l'option Vidéo. Un maximum de 999 dossiers ou fichiers peu-vent être reconnus dans un dossier. Il est possible qu'un périphérique de stockage USB 3.0 ne fonctionne pas. Navigationdanslesfichiers Accédez à Photo, Musique ou Vidéo et parcourez les fichiers. Connectez un périphérique de stockage USB. Appuyez surMENU pour accéder aux menus principaux. Appuyez sur les touches Navigation pour ac-céder à Mesmédias et appuyez sur OK. Utilisez les touches de navigation pour choisir entre les options Vidéo, Photo, Musique ou Listedescontenus, puis appuyez sur OK.N° Description Permet d'aller dans le dossier parent Page actuelle/nombre total de pages Touches correspondantes de la télécommande Page actuelle/nombre total de pages de contenus dans le dossier sélectionné

Contenus dans le dossier sélectionné Bouton DescriptionBouton vert Appuyez sur le bouton vert pour basculer entre les modes Photo -> Musique, Musique -> Listedescontenus, Listedescontenus -> Vidéo ou Vidéo -> Photo.Bouton jaunePassez du mode d'affichage 5 miniatures au mode liste simple.Bouton bleu Permet de basculer en mode Sélection.VidéoMusiquePhotoListe des contenus

Page 1/1 Photo Lecteur1 Page 1/1 USB Externe

Vers Audio Modifier les numéros Mode Sélection Sortie Afcher Déplacer

Débitbinaire : de 32 Kbits/s à 320 Kbits/s (MP3) Formatdesous-titresexterne : *.smi/*. srt/*.sub(MicroDVD,Subviewer1.0/2.0)/*. ass/*.ssa/*.txt(TMPlayer)/*.psb(PowerDivX) Formatdesous-titresinterne: XSUB uniquement (Format de sous-titres utilisé dans les fichiers DivX6) Photo JPEG Base : 64 x 64 à 15360 x 8640 Progressive : 64 x 64 à 1920 x 1440 y Vous pouvez lire uniquement les fichiers JPEG. y Les fichiers non pris en charge sont affichés sous la forme d'une icône prédé- finie. Modèles3Duniquement Extensions de fichier Élément Profil 2D jpeg jpg jpe format de fichier pris en charge

SOF1 : Extension séquentielle

SOF2 : Progressive taille de photo

Type max.: 1366 x 768 Musique MP3 Débit binaire 32 à 320 kbits/s Taux d'échan- tillonnage 32 kHz, 44.1 kHz, 48 kHz (MPEG1 L3) 16 kHz, 22.05 kHz, 24 kHz (MPEG2 L3) 8kHz, 11.025 kHz, 12 kHz (MPEG2.5 L3) 3D mpo format de fichier pris en charge mpo taille de photo

taille 4:3 : 3 648 x

taille 3:2 : 3 648 x

FRA FRANÇAIS DIVERTISSEMENTMenu DescriptionLirelasélectionPermet de lire le fichier vidéo sélectionné.Lorsqu'un fichier vidéo arrive à son terme, le fichier vidéo suivant est automatiquement lancé.ToutsélectionnerPermet de sélectionner tous les fichiers vidéo sur l'écran.ToutdésélectionnerPermet de désélectionner tous les fichiers vidéo marqués.QuitterlemodeSélectionPermet de quitter le mode Sélection. 5 Lisez une vidéo. REMARQUE Les fichiers non pris en charge sont affichés sous la forme d'une icône uniquement . Les fichiers anormaux sont affichés sous la forme d'un fichier bitmap . 6 Contrôlez la lecture à l'aide des touches suivantes.

SortieBouton Description Arrêter la lecture Lire une vidéo Mettre en pause ou reprendre la lecture Rechercher en arrière dans un fichier Rechercher en avant dans un fichierMENU Afficher le menu Option.Masquer Masquer le menu sur le plein écran.SORTIE Revenir vers Vidéo.<ou>Passer à un point spécifique d'un fichier pendant la lecture. L'heure du point spécifique apparaît sur la barre d'état. Dans certains fichiers, il est possible que cette fonction ne marche pas correctement.Économied'énergie( )Appuyez plusieurs fois sur le bouton "Économied'énergie" pour augmenter la luminosité de votre écran.Masquer Lecturevidéo Permet de lire les fichiers vidéo à l'écran. Votre écran affiche tous les fichiers vidéo enregis- trés sur un périphérique de stockage USB ou dans un dossier partagé sur un PC. 1 Appuyez sur les touches Navigation pour accéder à Mesmédias et appuyez sur OK. 2 Appuyez sur les touches Navigation pour ac- céder à Vidéo et appuyez surOK. 3 Appuyez sur les touches Navigation pourac- céder au dossier souhaité et appuyez surOK. 4 Appuyez sur les touches Navigation pour ac- céder aufichier souhaité et appuyez sur OK. Page 1/1 Vidéo USB Externe Lecteur1 Vers Photo Modifier les numéros Mode Sélection Sortie

Page 1/1 Sortie Afcher Déplacer

Changer de page Page 1/1 Vidéo USB Externe Lecteur1 Lire la sélection Tout sélectionner Tout désélectionner Sortie

Mark Mode Quitter le mode Sélection

02:30:25 Sélectionner Déplacer

Changer de page27 FRA FRANÇAIS DIVERTISSEMENT Optionsvidéo 1 Appuyez sur MENU pour accéder aux menus contextuels. 2 Appuyez sur les touches Navigation pour ac- céder à SetVideoPlay.(Définirlesoptions delecturevidéo),SetVideo(Définirles optionsvidéo).ouSetAudio.(Définirles optionsaudio),et appuyez sur OK. Les paramètres d'option qui ont été modifiés dans Vidéo n'affectent pas les options Photo et Musique. Le paramètre d'option qui a été modifié dans les options Photo et Musique est changé à l'identique dans Photo et Musique mais pas dans Vidéo. Quand vous relancez la lecture du fichier vidéo après l'avoir arrêtée, vous pouvez reprendre la lecture en cours. REMARQUE Conseilspourlalecturedesfichiersvidéo Il est possible que certains sous-titres personnalisés ne fonctionnent pas correctement. Certains caractères spéciaux ne sont pas pris en charge dans les sous-titres. Les balises HTML ne sont pas prises en charge dans les sous-titres. Les sous-titres réalisés dans d'autres langues que celles prises en charge ne sont pas disponibles. L'écran peut avoir des interruptions tempo- raires (arrêt d'image, lecture plus rapide, etc.) quand la langue audio est modifiée. Il est possible qu'un fichier vidéo endom- magé ne soit pas lu correctement, ou que certaines fonctions du lecteur ne soient pas utilisables. Il est possible que des fichiers vidéo réalisés avec certains encodeurs ne soient pas lus correctement. Si la structure vidéo et audio du fichier en- registré n'est pas entrelacée, un signal audio ou vidéo est émis. Les vidéos HD sont prises en charge, en fonction de l'image, avec un maximum de 1920x1080@25/30P. Les fichiers vidéo différents des types et for- mats spécifiés risquent de ne pas fonction- ner correctement. Le débit binaire maximum d'un fichier vidéo lisible est de 20 Mbit/s. (Motion JPEG uniquement : 10 Mbit/s) Nous ne garantissons pas la lecture correcte des profils codés de niveau 4.1 ou supérieur en H.264/AVC. Le codec audio DTS n'est pas pris en charge. La lecture des fichiers vidéo supérieurs à 30 Go n'est pas prise en charge. Le fichier vidéo DivX et son sous-titre doivent être situés dans le même dossier. Le fichier vidéo et son sous-titre doivent avoir le même nom pour pouvoir être lus. La lecture vidéo via une connexion USB qui ne prend pas en charge la haute vitesse risque de ne pas fonctionner correctement. Les fichiers codés avec GMC (Global Motion Compensation) risquent de ne pas être lus. Lorsque vous regardez une vidéo avec la fonction Vidéo, vous pouvez ajuster l'image en utilisant la touche "Économie d'énergie" de la télécommande. La configuration utili- sateur de chaque mode image ne fonctionne pas.28 FRA FRANÇAIS DIVERTISSEMENTRépéter Active/désactive la fonction Répéter lors de la lecture de la vidéo. Quand elle est activée, le fichier situé dans le dossier est lu plusieurs fois. Même quand la fonction Répéterest désactivée, la lecture peut être exécutée si le nom du fichier est simi-laire au précédent.Pagedecodes LanguesprisesenchargeLatin1 anglais, espagnol, français, allemand, italien, suédois, finlandais, néerlandais, portugais danois, roumain, norvégien, albanais, gaélique, gallois, irlandais, catalan, valencienLatin2 bosniaque, polonais, croate, tchèque, slovaque, slovène, serbe, hongrois Latin4 Estonien, letton, lituanienCyrillic(Cyrillique)bulgare, macédonien, russe, ukrainien, kazakhGreek(Grec) grecTurkish(Turc) turcKorean(Coréen)Coréen Seulement 10 000 blocs synchro peuvent être pris en charge dans le fichier du sous- titre. Lors de la lecture d'une vidéo, vous pouvez régler la Taille image en appuyant sur le bouton ARC. Les sous-titres dans votre langue sont uniquement pris en charge quand le menu OSD est également dans cette langue. Les options de page de codes peuvent être désactivées en fonction de la langue des fichiers de sous-titre. Sélectionnez la page de codes appropriée pour les fichiers de sous-titre. REMARQUE Quand vous sélectionnez SetVideoPlay(Définir lesoptionsdelecturevidéo),, 1 Appuyez sur les touches Navigation pour afficher les options Tailleimage,Audio Language(Langueaudio),Subtitle Language(Languedusous-titre) ou Répéter. 2 Appuyez sur les touches Navigation pour ac- céder à l'option souhaitée afin d'effectuer les ajustements adéquats. Menu DescriptionTailleimage Sélectionne le format d'image souhaité pendant la lecture de la vidéo.Langueaudio Permet de changer le Language Group (groupe langue) de l'audio pendant la lecture de la vidéo. Les fichiers disposant d'une seule piste audio ne peuvent pas être sélection- nés. Languedessous-titreActive/désactive le sous-titre.Vulgarité Activée pour le sous-titre SMI et la langue peut être sélectionnée dans le sous-titre.PagedecodesLa police peut être sélectionnée pour le sous-titre.Quand elle est définie par défaut, la police utilisée est la même que celle du menu général.Synchro Règle la synchronisation du sous-titre de -10 s à + 10 s par étape de 0,5 s pendant la lecture de la vidéo.Position Modifie la position du sous-titre vers le haut ou vers le bas pendant la lecture de la vidéo.Taille Sélectionne la taille désirée du sous-titre pendant la lecture de la vidéo.29 FRA FRANÇAIS DIVERTISSEMENTLorsque vous sélectionnez l'option SetVideo(Définirlesoptionsvidéo), Appuyez sur les touches Navigation pour accéder à l'option désirée afin d'effectuer les ajustements adéquats.Lorsque vous sélectionnez l'option SetAudio(Définirlesoptionsaudio), 1 Appuyez sur les touches Navigation pour afficher Préréglagesduson,VoixnetteIIou Balance. Appuyez sur les touches Navigation pour accéder à l'option souhaitée afin d'effectuer les ajustements adéquats. Visionnagedephotos Visionnez des fichiers image enregistrés sur un périphérique de stockage USB. Les affichages à l'écran peuvent différer du modèle. 1 Appuyez sur les touches Navigation pour accéder à Mesmédias et appuyez sur OK. 2 Appuyez sur les touches Navigation pour ac- céderàPhoto et appuyez surOK. 3 Appuyez sur les touches Navigation pour ac- céder au dossier souhaité et appuyez surOK. 4 Appuyez sur les touches Navigation pour ac- céder au fichier souhaité et appuyez sur OK. 5 Visionnez les photos. REMARQUE Les fichiers non pris en charge sont affichés sous la forme d'une icône uniquement . Les fichiers anormaux sont affichés sous la forme d'un fichier bitmap .Menu DescriptionLirelasélectionPermet d'afficher les fichiers photo sélectionnés.ToutsélectionnerPermet de sélectionner tous les fichiers photo sur l'écran.ToutdésélectionnerPermet de désélectionner tous les fichiers photo marqués.QuitterlemodeSélectionPermet de quitter le mode Sélection.Page 1/1PhotoLecteur1Page 1/1 USB Externe

Vers AudioModifier les numérosMode SélectionSortieAfcherDéplacerPage 1/1PhotoLecteur1Page 1/1 USB Externe

Mode Sélection Lire la sélectionTout sélectionnerTout désélectionnerSortieQuitter le mode SélectionSélectionnerDéplacer Changer de page Changer de page30 FRA FRANÇAIS DIVERTISSEMENT OptionsPhoto 1 Appuyez sur MENU pour afficher les menus Option. 2 Appuyez sur les touches Navigation pour ac- céder à SetPhotoView.(Définirlesoptions devisualisationdesphotos),SetVideo (Définirlesoptionsvidéo).ouSetAudio. (Définirlesoptionsaudio),et appuyez sur OK. Les paramètres d'option qui ont été modifiés dans Vidéo n'affectent pas les options Photo et Musique. Le paramètre d'option qui a été modifié dans les options Photo et Musique est changé à l'identique dans Photo et Musique mais pas dans Vidéo. REMARQUE Option DescriptionDiaporama Démarre ou arrête un diaporama avec les photos sélectionnées.En l'absence de photos sélectionnées, toutes les photos enregistrées dans le dossier actuel s'affichent en diaporama.Pour régler la vitesse du diaporama, sélectionnez Option.BGM Active ou désactive la musique de fond. Pour définir le dossier de musique de fond, sélectionnez Option.Vous pouvez modifier les options via le bouton MENU de la télécommande. (Rotation)Fait pivoter les photos dans le sens des aiguilles d'une montre (90°, 180°, 270°, 360°). Permet de visionner la photo en l'agrandissant de 2, 4 fois.Économied'énergie Appuyez plusieurs fois sur le bouton "Économied'énergie" pour modifier la luminosité de votre écran. Utilisationdesoptionsphoto Utilisez les options suivantes en visionnant des photos. 01_a.jpg2008/12/101 920 x 1 080479 Ko 2/13

Option MENU Nombre de photos sélectionnées Options Option Vitessediaporama : permet de sélectionner la vitesse du diaporama (Rapide, Moyen, Lent). TransitionEffect(Effetdetransition):permet de configurer le mode d'affichage du diaporama. BGM : permet de sélectionner un dossier de Musique pour la musique de fond. Appuyez sur les touches Navigation pour sélectionner Répéter ou Random (Aléatoire). Appuyez sur les touches Navigation pour accéder à l'option souhaitée afin d'effectuer les ajustements adéquats.Masquer Permet de masquer la fenêtre des options. Pour afficher les options, appuyez sur OK.SORTIE Revient vers Photo.Sortie Vous ne pouvez pas changer de dossier de Musique pendant la lecture de la musique de fond. Vous pouvez uniquement sélectionner le dossier MP3 en-registré sur le périphérique qui affiche actuellement la photo. REMARQUE La taille de photo prise en charge est limitée. Vous ne pouvez pas faire pivoter une photo si la résolution de la largeur qui pivote dépasse la taille de résolution prise en charge. REMARQUE Les photos dont la résolution est inférieure à 960 x 540 ne peuvent pas être agrandies. REMARQUE Masquer ►31 FRA FRANÇAIS DIVERTISSEMENT Quand vous sélectionnez SetPhotoView(Définirlesoptionsdevisualisationdesphotos), 1 Appuyez sur les touches de navigation pour faire défiler l'écran et sélectionner Vitessediapo,Effetde transitionouBGM. 2 Appuyez sur les touches Navigation pour accéder à l'option souhaitée afin d'effectuer les ajustements adéquats. Optiond'effetdetransition Option Description Glissant Remplace la diapositive actuelle par la suivante en la faisant glisser hors de l'écran. Escaliers Remplace la diapositive actuelle par la suivante en la faisant disparaître en forme de marches d'escalier.Porteouverte/ferméeRemplace la diapositive actuelle par la suivante en imitant le mouvement d'une porte qui s'ouvre ou se ferme.Volets Remplace la diapositive actuelle par la suivante en affichant des volets qui se fermentFondu Remplace la diapositive actuelle par la suivante dans un effet de fondu.32 FRA FRANÇAIS DIVERTISSEMENTLorsque vous sélectionnez l'option SetVideo(Définirlesoptionsvidéo), Appuyez sur les touches Navigation pour accéder à l'option désirée afin d'effectuer les ajustements adéquats.Lorsque vous sélectionnez l'option SetAudio(Définirlesoptionsaudio), 1 Appuyez sur les touches Navigation pour afficher Préréglagesduson,VoixnetteIIou Balance. Appuyez sur les touches Navigation pour accéder à l'option souhaitée afin d'effectuer les ajustements adéquats. 5 Lisez de la musique. Écouterdelamusique 1 Appuyez sur les touches Navigation pour accéder à Mesmédias et appuyez sur OK. 2 Appuyez sur les touches Navigation pour ac- céder à Musique et appuyez surOK. 3 Appuyez sur les touches Navigation pour ac- céder au dossier souhaité et appuyez sur OK. 4 Appuyez sur les touches Navigation pour ac- céder au fichier souhaité et appuyez sur OK.Menu DescriptionLirelasélectionPermet d'afficher les fichiers de musique sélectionnés.ToutsélectionnerPermet de sélectionner tous les fichiers de musique sur l'écran.ToutdésélectionnerPermet de désélectionner tous les fichiers de musique marqués.QuitterlemodeSélectionPermet de quitter le mode Sélection.Page 1/1MusiqueLecteur1 Page 1/1

00:00 USB Externe Vers la liste du contenu Modifier les numéros Mode Sélection AfcherDéplacerPage Changer de page Sortie Page 1/1Musique Page 1/1

00:00 Mark Mode AfcherDéplacerPage Changer de pageLecteur1USB Externe Lire la sélection Tout sélectionner Tout désélectionner Sortie Quitter le mode Sélection33 FRA FRANÇAIS DIVERTISSEMENT 6 Contrôlez la lecture à l'aide des touches suivantes. Bouton DescriptionInterrompt la nouvelle lecture du fichier et affiche la liste de musique.Lit un fichier musicalmet en pause ou reprend la lecturePasse au fichier suivantRevient au fichier précédent Pendant la lecture : Pour lire le fichier musical précédent, appuyez sur le bouton v.Pour lire le fichier musical suivant, ap-puyez sur le bouton w.Bouton vert Démarre la lecture des fichiers musicaux sélectionnés et les déplace dans Photo.Économied'énergie Appuyez plusieurs fois sur le bouton "Économied'énergie" pour modifier la luminosité de votre écran.MENU Affiche le menu Option.MasquerPermet de masquer la fenêtre des options. Pour afficher les options, appuyez sur OK.SORTIESi vous appuyez sur le bouton SORTIE alors que le lecteur audio est actif, seule la musique s'interrompt, mais le lecteur ne revient pas au mode de visionnage.Si vous appuyez sur le bouton SORTIE quand la musique est arrêtée ou quand le lecteur est masqué, le lecteur revient au mode de visionnage.<ou>Lorsque vous utilisez le bouton < ou > pendant la lecture, un curseur indiquant la position peut être utilisé. Astucespourliredesfichiersaudio

Ce modèle ne prend pas en charge les fichiers MP3 avec repère ID3. Les fichiers non pris en charge sont affichés sous la forme d'une icône uniquement . Les fichiers anormaux sont affichés sous la forme d'un fichier bitmap . Un fichier musical endommagé ou corrompu ne peut pas être lu et sa durée s'affiche sous la forme 00:00. Un fichier musical qui a été téléchargé sur un service payant avec une protection des droits d'auteur ne démarre pas mais affiche une durée qui contient des informations inap- propriées. Si vous appuyez sur les boutons OK, , l'économiseur d'écran est stoppé. Les boutons LECTURE( ), Pause( ), , , de la télécommande sont également disponibles dans ce mode. Vous pouvez utiliser le bouton pour sélec- tionner la musique suivante et le bouton pour sélectionner la musique précédente.

002. B02.mp3► 00:31 / 04:04Temps écoulé /Duréenom du fichier

REMARQUE Page 1/1MusiquePage 1/13 le(s) Marked004. - B04.mp300:00005. - B05.mp300:00006. - B06.mp300:00007. - B07.mp300:00008. - B08.mp300:00005. - B05.mp3 02:30 / 03:25MasquerSortieOption MENU Lecture avec photo

Lecteur134 FRA FRANÇAIS DIVERTISSEMENT 1 Appuyez sur MENU pour accéder aux menus contextuels. 2 Appuyez sur les touches Navigation pour ac- céder à SetAudioPlay.(Définirlesoptionsdelectureaudio),ouSetAudio.(Définirlesoptionsaudio),et appuyez sur OK. OptionsmusicalesQuand vous sélectionnez SetAudioPlay.(Définirlesoptionsdelectureaudio), 1 Appuyez sur les touches Navigation pour sélectionner Répéter ou Random(Aléatoire). 2 Appuyez sur les touches Navigation pour ac- céder à l'option souhaitée afin d'effectuer les ajustements adéquats.Lorsque vous sélectionnez l'option SetAudio(Définirlesoptionsaudio), 1 Appuyez sur les touches Navigation pour sélectionner Préréglagesduson,VoixnetteIIou Balance. Appuyez sur les touches Navigation pour accéder à l'option souhaitée afin d'effectuer les ajustements adéquats. Les paramètres d'option modifiés dans Vidéon'affectent pas les options Photo et Musique. Le paramètre d'option dans Photo et Musique est modifié à l'identique dans Photo et Musique mais pas dans Vidéo. REMARQUE Pendant la lecture de fichiers multimédias à partir de la Liste des contenus, seules les options BACK (RETOUR), EXIT (SORTIE) ou Volume sont disponibles. Appuyez sur BACK (RETOUR) ou EXIT (SORTIE) pour interrompre la lecture des fichiers multimédias et retourner au mode Screen View (Affichage d'écran). Si le périphérique USB contient un dossier AutoPlay (Lecture automatique) et que le format des fichiers correspondants est pris en charge, ces derniers sont automatiquement lus dès lors que vous connectez le périphérique USB au moniteur. REMARQUE Affichagedelalistedesconte- nus Permet de lire les fichiers enregistrés à l'aide de l'option Export (Exporter) dans SuperSign Man-ager. 1 Appuyez sur les touches Navigation pour accéder à Mesmédias et appuyez sur OK. 2 Appuyez sur les touches de navigation pour accéder à Listedescontenus, puis appuyez sur OK. 3 Appuyez sur les touches Navigation pour ac- céder au dossier souhaité et appuyez sur OK. 4 Appuyez sur les touches Navigation pour ac- céder au fichier souhaité et appuyez sur OK.Page 1/1liste des contenusLecteur1 Page 1/1 test1.cts 07/01/2011 test2.cts 07/01/2011 test3.cts 07/01/2011 test4.cts 07/01/2011 test5.cts 07/01/2011 USB1 USB Drive Vers VidéoModifier les numéros Sortie AfcherDéplacerChanger de page P35 FRA FRANÇAIS DIVERTISSEMENT Une fois l'annulation de l'enregistrement effectuée, vous devez de nouveau enregistrer votre périphérique pour visualiser des contenus DivX® VOD. REMARQUE Annulationdel'enregistrementDivX®VODVous pouvez annuler l'enregistrement de votre périphérique à l'aide du code d'annulation de l'enregistrement DivX à 8 chiffres de votre périphérique à l'adresse www.divx.com/vod. 1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches Navigation pour ac- céder à Mesmédias et appuyez sur OK. 3 Appuyez sur la touche Bleue. 4 Appuyez sur les touches Navigation pour accéder à Deactivation(Désactivation) et appuyez surOK. 5 Appuyez sur les touches Navigation pour sélectionner Oui afin de confirmer. Code d'annulation de l'enregistrement : ********Annulation de l'enregistrement sur http://vod.divx.comPoursuivre l'enregistrement ?Oui Non 6 Lorsque vous avez terminé, appuyez sur EXIT (SORTIE).Lorsque vous revenez au menu précédent, appuyez sur BACK(PRÉCÉDENT). GuideDivX®VOD EnregistrementDivX®VOD Pour lire des contenus DivX® VOD achetés ou loués, vous devez enregistrer votre périphérique à l'aide du code d'enregistrement DivX à 10 chiffres attribué à votre périphérique à l'adresse www.divx.com/vod. 1 Appuyez sur MENU pour accéder aux menus principaux. 2 Appuyez sur les touches Navigation pour ac- céder à Mesmédias et appuyez sur OK. 3 Appuyez sur la touche Bleue. 4 Appuyez sur les touches Navigation pour ac- céder au CodeDivXReg.(CodeDivXrég.) et appuyez sur OK. 5 Affichez le code d'enregistrement de votre écran. 6 Lorsque vous avez terminé, appuyez sur EXIT(SORTIE). Lorsque vous revenez au menu précédent, appuyez sur BACK(PRÉCÉDENT). Pendant la vérification du code d'enregistrement, certaines touches peuvent ne pas fonctionner. La lecture d'un fichier DivX acheté ou loué est impossible si vous utilisez le code d'enregistrement DivX d'un autre appareil. Veillez à utiliser le code d'enregistrement DivX attribué à votre TV. Les fichiers audio ou vidéo qui ne sont pas convertis à l'aide du codec DivX standard peuvent être corrompus. Leur lecture peut également être impossible. Le code DivX VOD vous permet d'activer jusqu'à 6 périphériques sous un même compte. REMARQUE Vous devez enregistrer votre périphérique pourlire les vidéos DivX protégées.Registration code : **********Enregistrement sur http://vod.divx.comFermer36 FRA FRANÇAIS DIVERTISSEMENT UtilisationdePIP/PBP Permet d'afficher des vidéos ou des images stockées sur un périphérique USB sur un seul moniteur en divisant ce dernier en un écran principal et en plusieurs sous-écrans. (Voir p.45) 1 Appuyez sur le bouton MENU pour accéder au menu OPTION, puis appuyez sur OK. 2 Appuyez sur PIP/PBP pour choisir entre les options PIP ou PBP, puis appuyez sur OK. 3 Sélectionnez Vidéo ou Photo dans Mes médias. (Si vous sélectionnez PIP/PBP, les menus Musique et Listedescontenus seront désactivés.) 4 Sélectionnez le fichier souhaité et appuyez sur OK. 5 Sélectionnez l'icône PIP ou PBP dans la liste de lecture.<Vidéo><Photo> 6 Sélectionnez Principal ou Sub (Sous-écran) pour le son. Avant d'activer la fonction PIP ou PBP, sélectionnez tout d'abord la sortie son. 7 Un sous-écran apparaît alors sur l'écran principal.Vidéo MusiquePhotoListe des contenusDéplacerPIP/PBP Arrêt PIP PBPRetour Mode Position Taille01:02:30 / 02:30:25 Option Masquer Sortie 2/13 Diaporama Musique Masquer Option Sortie Sélectionnez la source audio. Oui Non Page 1/1 Vidéo USB Externe Lecteur1 Vers Photo Modifier les numéros Mode Sélection Sortie

Page 1/1 Sortie Afcher Déplacer

Appuyez sur MENU pour accéder aux menus principaux. Appuyez sur les touches Navigation pour accéder à l'un des menus suivants et appuyez sur OK. Appuyez sur les touches Navigation pour accéder au réglage ou à l'option souhaitée et appuyez sur OK. Lorsque vous avez terminé, appuyez sur EXIT(SORTIE).Pour revenir au menu précédent, appuyez sur BACK(PRÉCÉDENT).IMAGEOPTION SON RÉSEAUHEUREMES MÉDIASSON (Voir p.41)Permet de régler la qualité, les effets ou le niveau de volume du sonIMAGE (Voir p.38)Permet de régler la taille, la qualité ou les effets de l'imageOPTION(Voir p.43)Personnalise les paramètres générauxRÉSEAU (Voir p.47)Configure le paramètre réseau.HEURE (Voir p.42)Permet d'activer l'heure, la date ou la fonction MinuterieMESMÉDIAS(Voir p.23)Affiche et lit les contenus vidéo, photo et musicaux stockés sur votre périphérique USB. PAGE MARK ARC

AppuyezsurMENUpouraccéderauxmenusprincipaux. AppuyezsurlestouchesNavigationpouraccéderàIMAGEetappuyezsurOK. AppuyezsurlestouchesNavigationpouraccéderauréglageouàl'optionsouhaitéeetappuyezsurOK.-Pourrevenirauniveauprécédent,appuyezsurBACK (PRÉCÉDENT). Lorsquevousavezterminé,appuyezsurEXIT (SORTIE).Pourreveniraumenuprécédent,appuyezsurBACK (PRÉCÉDENT).LesparamètresImagedisponiblessontdécritsci-dessous:Réglage DescriptionFormat de l'imageModifielatailledesimagespourlesafficheràleurtailleoptimale(Voirp.18).Économie d'énergiePermetderéglerautomatiquementlaluminositédel'écranselonl'environnement.NiveauArrêtPermetdedésactiverlafonctionÉconomied'énergieMinimum/Moyen/MaximumPermetdesélectionnerleniveaudeluminositédurétro-éclairage.Désactiverl'écran L'écrans'éteinten3secondes.Économies d’énergie intelligentesPermetderéglerlerétro-éclairageetlecontrastedel'imageselonlaluminositédel'écran.NiveauMarchePermetd'activerlafonctionÉconomiesd’énergieintelligentespouréconomiserautantd'énergiequ'indiquéparlavaleurdéfiniedanslepourcentaged'économiesd’énergieintelligentes.Arrêt PermetdedésactiverlafonctionÉconomiesd’énergieintelligentes.Préréglage imagePermetdesélectionnerl'undesréglagesd'imageprédéfinisoudepersonnaliserdesoptionsdanschaquemodepourobtenirlesmeilleuresperformancesd'affichagedumoniteur.Permetégalementdepersonnaliserlesoptionsavancéesdechaquemode.LesmodesdePréréglageimagedisponiblesvarientenfonctiondumoniteur. Mode Vif Permetderéglerl'imagevidéopourunenvironnementcommercialenaméliorantlecontraste,laluminosité,lacouleuretlanetteté.Standard Permetderéglerl'imagepourunenvironnementnormal.Cinéma Permetd'optimiserl'imagevidéopourunaspectcinématographiqueetd'apprécierlesfilmscommesivousétiezaucinéma.Sport Permetd'optimiserl'imagevidéopourdesactionssuperbesetdynamiquesenmettantl'accentsurlescouleursprimairestellesqueleblanc,levertoulebleuciel. Jeux Permetd'optimiserl'imagevidéopourdynamiserlejeusurunPCouuneconsoledejeu. Déplacer IMAGE ꔋ•Formatdel'image :16:4

Économied'énergie :Arrêt•Économiesd’énergieintelligentes :Arrêt•Préréglagesd'image :Standard •Rétro-éclairage 70 •Contraste 100 •Luminosité 50 •Netteté 50 •Couleur 60 •Teinte 0 •T°couleur 0 •Contrôleavancé •Réglageusine•Écran R G W C39 FRA FRANÇAIS PERSONNALISATIONDESPARAMÈTRES Optionsdepréréglagesd'image Réglage Description Rétro-éclairage Règle la luminosité de l'écran en contrôlant le rétro-éclairage LCD. Si vous réduisez le niveau de luminosité, l'écran s'assombrit et la consommation d'énergie diminue sans perte de signal vidéo. Contraste Augmente ou diminue le gradient du signal vidéo. Vous pouvez utiliser le réglage Contraste lorsque la partie claire de l'image est saturée. Luminosité Règle le niveau de base du signal dans l'image. Vous pouvez utiliser le réglage Luminosité lorsque la partie sombre de l'image est saturée. Netteté Ajuste le niveau de netteté des bords entre les zones claires et sombres de l'image. Plus le niveau est bas, plus l'image est adoucie. Couleur Ajuste l'intensité de toutes les couleurs. Teinte Ajuste l'équilibre entre les niveaux de rouge et de vert. T°couleur Sélectionnez Chaudes pour rehausser les couleurs chaudes telles que le rouge, ou Froides pour obtenir un effet bleuté. Contrôleavancé Personnalise les options avancées. Réglageusine Restaure les paramètres par défaut des options. Réglage Description ÉCRAN (En mode RGB uniquement) Permet de personnaliser les options d'affichage PC en mode RGB. Option Résolution Permet de sélectionner une résolution correcte. Config. auto. Permet de régler automatiquement la position, l'horloge et la phase. L'image affichée peut être instable quelques secondes pendant la configuration. Position/Taille/ Phase Permet de régler les options lorsque l'image n'est pas nette, en particulier lorsque les caractères tremblent, après la configuration automatique. Réglages usine Permet de ramener les options à leur valeur par défaut.

Si le paramètre Préréglageimage du menu Image est défini sur Vif,Standard,Cinéma,Sport ou Jeux, les menus suivants sont automatiquement définis.

Vous ne pouvez pas régler la couleur et la teinte en mode RGB-PC/ DVI-D-PC(DTV)/ HDMI-PC.

Lorsque vous utilisez la fonction Économies d’énergie intelligentes, la partie blanche d'une image fixe peut avoir l'air saturée.

La fonction Économies d’énergie intelligentes est désactivée lorsque l'option Économie d'énergie est réglée sur Minimum, Moyen ou Maximum. REMARQUE40 FRA FRANÇAIS PERSONNALISATIONDESPARAMÈTRES Optionsd'imageavancées Réglage Description ContrasteDynamique (Arrêt/Bas/Moyen/ Haut) Permet de régler le contraste pour le maintenir au meilleur niveau en fonction de la luminosité de l'écran. Pour améliorer l'image, les parties claires sont éclaircies et les parties sombres assombries. (Ce modèle ne prend pas cette fonction en charge.) CouleurDynamique (Arrêt/Bas/Haut) Permet de régler les couleurs de l'écran pour les rendre plus éclatantes, plus riches et plus nettes. Cette fonction améliore la teinte, la saturation et la luminosité, pour rendre le rouge, le bleu, le vert et le blanc plus vifs. (Ce modèle ne prend pas cette fonction en charge.) BlancClair (Arrêt/Bas/Haut) Éclaircit la partie blanche de l'écran. Couleurhabillage Il détecte la zone habillage de la vidéo et la règle pour obtenir une couleur habillage naturelle. Réductiondubruit (Arrêt/Bas/Moyen/ Haut) Supprime le bruit au maximum sans endommager l'image d'origine. (Ce modèle ne prend pas cette fonction en charge.) Réd.num.bruit (Arrêt/Bas/Moyen/ Haut) Cette option permet de réduire le bruit produit pendant la création des signaux vidéo numériques. Gamma (Bas/Moyen/Haut) Permet de définir votre valeur gamma. À l'écran, des valeurs gamma élevées donnent des images blanchâtres et des valeurs gamma faibles donnent des images à contraste élevé. Niveaunoir (Bas/Haut)

Bas : le reflet de l'écran s'assombrit.

Haut : le reflet de l'écran s'éclaircit. La fonction est disponible dans le mode suivant - HDMI DTV. Règle le contraste et la luminosité de l'écran à l'aide du niveau de noir de l'écran.41 FRA FRANÇAIS PERSONNALISATIONDESPARAMÈTRES ParamètresSON

Appuyez sur MENU pour accéder aux menus principaux. Appuyez sur les touches Navigation pour accéder à SON et appuyez surOK. Appuyez sur les touches Navigation pour accéder au réglage ou à l'option souhaitée et appuyez sur BACK(PRÉCÉDENT).- Pour revenir au niveau précédent, appuyez sur BACK. Lorsque vous avez terminé, appuyez sur EXIT(SORTIE).Pour revenir au menu précédent, appuyez sur BACK(PRÉCÉDENT).Les options Son disponibles sont décrites ci-dessous :Déplacer

SON ꔋ•VoixnetteII :Arrêt•Balance 0•Préréglagesduson:Standard •SonInfini:Arrêt •Aigus 50 •Graves 50•Réglagesusine•EntréeAudioNumérique•Haut-parleurs :Arrêt L R Réglage Description Voixnettell La gamme des sons humains est distinguée des autres sons, cela permet aux utilisateurs de mieux comprendre les dialogues. Balance Permet de régler l'équilibre entre les haut-parleurs gauche et droit en fonction de l'environnement de votre pièce.Préréglagesdu son La meilleure tonalité est sélectionnée automatiquement en fonction du type de vidéo que vous regardez. Mode Standard Le son le plus imposant et le plus naturel. Musique Sélectionnez cette option pour profiter du son d'origine lorsque vous écoutez de la musique. Cinéma Sélectionnez cette option pour profiter d'un son sublime. Sports Sélectionnez cette option pour regarder un événement sportif. Jeux Permet de profiter d'un son dynamique lorsque vous jouez à un jeu. OptionSon Infini L'option Infinite Sound de LG offre un son stéréo 5.1 provenant de deux haut-parleurs.Aigus Contrôle les sons dominants de la sortie. Lorsque vous augmentez les aigus, la sortie passe à la plage de fréquence supérieure. Graves Permet d'adoucir le son de sortie. Si les graves augmentent, la fréquence de sortie augmente également. Réglages usine Restaure les paramètres par défaut du des préréglages du son. EntréeAudioNumériqueHDMI/DisplayPort: reproduit le signal numérique des ports HDMI et Display Port via le haut-parleur du moniteur. EntréeAudio: reproduit le son via le haut-parleur du moniteur en connectant les ports HDMI et Display Port au port d'entrée audio. Haut-parleurs Marche : active le son sur le haut-parleur du moniteur. (* Le haut-parleur du moniteur est vendu séparément.) Arrêt : désactive le son sur le haut-parleur du moniteur. Utilisez cette option lorsque vous utilisez un appareil audio externe. REMARQUE Si la qualité ou le volume du son ne vous donnent pas satisfaction, nous vous conseillons d'utiliser un système home cinéma ou un amplicateur répondant aux exigences de différents environnements utilisateur.42 FRA FRANÇAIS PERSONNALISATIONDESPARAMÈTRES ParamètresHEURE

Appuyez sur MENU pour accéder aux menus principaux. Appuyez sur les touches Navigation pour accéder à HEURE et appuyez sur OK. Appuyez sur les touches Navigation pour accéder au réglage ou à l'option souhaitée et appuyez sur OK.- Pour revenir au niveau précédent, appuyez sur BACK(PRÉCÉDENT). Lorsque vous avez terminé, appuyez sur EXIT(SORTIE).Pour revenir au menu précédent, appuyez sur BACK(PRÉCÉDENT). Les paramètres Heure disponibles sont décrits ci-dessous :Déplacer OKHEURE ꔋ•Horloge•Heured'arrêt :Arrêt•Heuremarche :Arrêt•Minuteried'arrêt :Arrêt•Tempsdemiseenroute :Arrêt•Arrêtauto :15Min.•Miseenveilleautomatique:4heuresRéglage DescriptionHorloge Permet de configurer l'heure.Heuredemarche/arrêtPermet de définir l'heure à laquelle le moniteur doit s'allumer ou s'éteindre. Minuteried’arrêt Permet de définir le délai précédent l'arrêt du moniteur. Lorsque vous éteignez le moniteur et le rallumez, la minuterie d'arrêt est désactivée.TempsdemiseenrouteLorsque vous connectez plusieurs moniteurs et que vous les mettez sous tension, ceux-ci sont allumés à tour de rôle pour éviter la surcharge. Arrêtauto Si la fonction Arrêt auto est activée et s'il n'y a aucun signal d'entrée, le moniteur s'éteint automatiquement après 10 minutes. MiseenveilleautomatiqueSi vous n'utilisez pas le moniteur pendant plus de 4 heures, il basculera automatiquement en mode Veille. REMARQUE Une fois les heures de marche/arrêt définies, ces fonctions sont activées/désactivées aux heures prédéfinies.La fonction de mise hors tension programmée ne fonctionne correctement que si l'heure du périphérique est bien configurée. Si les heures de mise hors et sous tension sont identiques, l'heure de mise hors tension est prioritaire sur l'heure de mise sous tension si l'appareil est allumé, et inversement.43 FRA FRANÇAIS PERSONNALISATIONDESPARAMÈTRES ParamètresOPTION

Appuyez sur MENU pour accéder aux menus principaux. Appuyez sur les touches Navigation pour accéder à OPTION et appuyez sur OK. Appuyez sur les touches Navigation pour accéder au réglage ou à l'option souhaitée et appuyez sur OK.- Pour revenir au niveau précédent, appuyez sur BACK(RETOUR). Lorsque vous avez terminé, appuyez sur EXIT(SORTIE).Pour revenir au menu précédent, appuyez sur BACK(PRÉCÉDENT). Les paramètres d'option disponibles sont décrits ci-dessous :Déplacer OKOPTION ꔋ•Langue(Language)•Voyantlumineux•MéthodeISM :Normal•SélectionDPM :Marche•Panne :Arrêt•Réglagesusine•SetID :1•Pavémode•PIP/PBP•Blocagetouches•Ventilador•Infosproduit/serviceRéglage DescriptionLangue(Language)Permet de sélectionner la langue d'affichage des noms des touches. Voyantlumineux Utilisez cette fonction pour régler le voyant placé à l'avant du produit sur Marche ou Arrêt. (Le voyant lumineux est situé en bas du produit.) MéthodeISM Une image figée ou fixe provenant d'un PC ou d'un jeu vidéo et affichée à l'écran pendant une période prolongée peut entraîner l'apparition d'une image fantôme même lorsque vous changez l'image. Évitez de laisser une image fixe rester à l'écran pendant une période prolongée.RéglageNormal Laissez cette option sur Normal si vous ne prévoyez pas d'avoir des problèmes de brûlure d'écran.Orbiteur Permet d'empêcher l'apparition d'images fantômes. Cependant, il est préférable de ne pas laisser d'image fixe à l'écran trop longtemps. Pour éviter d'avoir une image rémanente à l'écran, l'écran change toutes les 2 minutes. Inversion Cette fonction inverse la couleur du panneau de l'écran. La couleur de panneau est automatiquement inversée toutes les 30 minutes. Nettoyage Blanc La fonction Nettoyage Blanc remplit l'écran de blanc, ce qui permet de supprimer les brûlures d'images rémanentes à l'écran. Il peut être impossible d'effacer entièrement une image rémanente à l'aide de la fonction Nettoyage Blanc. SélectionDPM L'utilisateur peut choisir d'activer ou de désactiver la gestion de l'alimentation. Panne Si aucun signal d'entrée n'est détecté, la TV bascule automatiquement sur une autre entrée disposant d'un signal.RéglageArrêt Empêche le basculement automatique de la source d'entrée. Automatique Bascule vers une autre source d'entrée du signal vidéo si aucun signal vidéo n'est détecté par la source d'entrée actuelle. Manuel Sélectionne la priorité entre les sources d'entrée pour le basculement automatique. Lorsque plusieurs sources d'entrée sont détectées, la source d'entrée en tête de liste sera sélectionnée. Réglagesusine Sélectionnez cette option pour restaurer les paramètres par défaut. SetID Vous pouvez attribuer un numéro de Set ID unique (attribution de nom) pour chaque produit lorsque plusieurs produits sont connectés à l'écran. Spécifiez le nombre (1 à 255) à l'aide de ce bouton, puis quittez le menu. Utilisez le Set ID attribué pour contrôler chaque produit à l'aide du programme de contrôle du produit.44 FRA FRANÇAIS PERSONNALISATIONDESPARAMÈTRES Réglage Description PIP/PBP Permet d'afficher des vidéos ou des images stockées sur un périphérique USB sur un seul moniteur en divisant ce dernier en un écran principal et en plusieurs sous-écrans. Réglage Mode Permet de définir le type d'écran secondaire. *OFF (Désactivé) : désactive l'écran secondaire. *PIP (Picture In Picture) (Incrustation d'image) : permet d'afficher l'écran secondaire sur l'écran principal. *PBP (Picture By Picture) (Images côte à côte) : permet d'afficher l'écran secondaire à côté de l'écran principal. Position Permet de régler la position du sous-écran (en haut ou en bas à gauche, en haut ou en bas à droite). Par défaut, le sous-écran s'affiche en bas à droite. Taille Permet d'ajuster la taille du sous-écran (de 0 à 10). Par défaut, les dimensions d'un sous-écran en mode PIP sont 480 x 240 pour la taille 0 et 960 x 540 maximum pour la taille 10. Blocagetouches Permet d'activer ou de désactiver la fonction du bouton du téléviseur. Si l'option Blocage touches est activée, le bouton du téléviseur ne fonctionne pas. Infosproduit/ service Affiche le nom du modèle, la version logicielle, le numéro de série, l'adresse IP, l'adresse MAC et la page d'accueil. REMARQUE Les options Position et Taille sont uniquement activées en mode PIP.45 FRA FRANÇAIS

PERSONNALISATION DES PARAMÈTRES

PIP/PBP Permetd'afficherdesvidéosoudesphotos stockéessurunappareilUSBsurunseulmoniteur endivisantcedernierenunécranprincipalet plusieurssous-écrans.(Voirp.36) Position Mode Taille en haut, à gauche en haut, à droite en bas, à gauche en bas, à droite *PIP (Picture In Picture, Incrustation d'image) : permetd'afficherlesous-écransurl'écran principal. *PBP (Picture By Picture, Images côte à côte) : permetd'afficherlesous-écranàcôtédel'écran principal. Permetderéglerlapositiondusous-écran(en hautouenbasàgauche,enhautouenbasà droite) Permetderéglerlatailledusous-écran(de0à10). REMARQUE

Lafonctiond'affichagedusous-écranestprise enchargeuniquementlorsdel'utilisationd'un appareilUSB. Image secondaire USB Image principale RGB O HDMI/ DVI-D / Display Port

Vouspouvezmodifierlatailleetlapositiondu sous-écranuniquementenmodePIP.

LorsquevoussélectionnezlemodePBP,l'option Formatdel'imagedumenuIMAGEestdésactivée etestparamétréesur16:4,pardéfaut.

Avantd'activerlafonctionPIPouPBP,vousdevez d'abordsélectionnerlasortieson.(Sélectionnez ImageprincipaleouImagesecondaire.)

SivousnesélectionnezniImageprincipaleni ImagesecondairedanslemenuSonetque l'affichageàl'écran(OSD)disparaîtaprès quelquesminutesouaprèsavoirappuyésurSortie ouRetour,lesous-écranPIP/PBPestdésactivé.

Vousnepouvezpasmodifierlesparamètres sonoreslorsquelafonctionPIPouPBPest activée.Sivoussouhaitezmodifierlesparamètres sonores,retournezaumenuPIP/PBP.

Laqualitédel'imagedusous-écrandépenddes valeursdumenuprincipal,etnondecellesde l'appareilUSB.

LesvidéossélectionnéessouslemodePIP/PBP serontdiffuséesàlasuiteetdefaçonrépétée.

Lesboutonsci-dessousfonctionnentaveclemode PIP. Touche Photo Vidéo Écran principal Écran secondaire PIP PBP < 1920x502 > PBP 960x5020 : 180x120 PIP 10 : 420x25046 FRA

FRANÇAISPERSONNALISATIONDESPARAMÈTRES

PictureID(IDImage) L'option Picture ID (ID Image) permet de modier les paramètres d'un élément spécique à l'aide d'un récepteur IR unique. L'élément qui reçoit le signal IR communique avec un autre élément via le connecteur RS232C. Chaque élément est identié par un Set ID (ID de l'élément). Si vous attribuez le Picture ID à l'aide de la télécommande, vous ne pouvez contrôler à distance que les écrans possédant les mêmes Picture ID et Set ID. 1 Appuyez sur le bouton rouge ON de la télécommande pour attribuer le Picture ID. 2 Si vous appuyez sur les boutons gauche/droit ou sur le bouton ON plusieurs fois, le Picture ID défile sur OFF et de 0 à 4. Attribuez l'ID désiré. Si vous attribuez le Set ID à chaque élément avec multivision, et attribuez ensuite le Picture ID à l'aide du bouton rouge de la télécommande, la touche est affichée pour l'élément doté de Set ID et Picture ID identiques. Un élément possédant des Set ID et Picture ID différents ne peut pas être contrôlé par des signaux IR. Pour plus d'informations sur l'attribution du Set ID, voir « Attribution du Set ID au produit » Voir p.43. La valeur maximum de l'option Picture ID (ID Image) peut être dénie dans le menu Total Set ID. Consultez le manuel d'installation pour obtenir plus d'informations sur l'attribution Total Set ID. PAGEINPUTENERGYSAVINGMARKARC

Par exemple, si 2 est assignée à l'ID image (Picture ID), l'écran supérieur droit (Set ID : 2) peut être contrôlé par des signaux IR. Pour chaque élément, vous pouvez modifier les paramètres des menus IMAGE, SON, HEURE, RÉSEAU et MES MÉDIAS ou les touches de fonction de la télécommande. Si vous appuyez sur le bouton vert OFF des ID Image, les ID image de tous les éléments sont désactivées. Si vous appuyez ensuite sur un bouton de la télécommande, tous les écrans fonctionnent à nouveau. L’ID Image sera désactivé lors de l’utilisation du menu MES MÉDIAS.REMARQUE Picture ID Fermer

Utilisation des quatre moniteurs (Nombre de Set ID : 4)Les Set ID sont attribués comme indiqué sur l'image.RécepteurIRCâbleRS-232C Picture ID Fermer Arrêt47 FRA FRANÇAIS PERSONNALISATIONDESPARAMÈTRES ParamètresRÉSEAU

Appuyez sur MENU pour accéder aux menus principaux. Appuyez sur les touches Navigation pour accéder à RÉSEAU et appuyez sur OK. Appuyez sur les touches Navigation pour accéder au réglage ou à l'option souhaitée et appuyez sur OK.- Pour revenir au niveau précédent, appuyez sur BACK(RETOUR). Lorsque vous avez terminé, appuyez sur EXIT(SORTIE).Pour revenir au menu précédent, appuyez sur BACK(PRÉCÉDENT).Les paramètres Option disponibles sont décrits ci-dessous :Déplacer OKRÉSEAU ꔋ•Configurationdunomdulecteur•Configurationduréseau :Aucun•Étatduréseau :Nonconnecté•Paramètresdel'adresseIPduserveur•StatutserveurIP :NonconnectéRéglage DescriptionConfigurationdunomdulecteurPermet de définir le nom du lecteur utilisé dans SuperSign Manager. (20 caractères maximum)Configuration duréseauPermet de configurer les paramètres réseau.Étatduréseau Affiche l'état du réseau.- Internet est connecté : connexion externe- Réseau domestique connecté : connexion interne uniquement- Non connecté : lorsqu'aucune connexion réseau n'est détectéeParamètresdel'adresseIPduserveurPermet de définir l'adresse IP de l'ordinateur (serveur) sur lequel SuperSign Manager est installé.StatutserveurIP Permet d'afficher l'état de la connexion au serveur.- Non connecté : lorsqu'aucune connexion réseau n'est détectée avec le serveur SuperSign- En attente d'approbation : lorsque la connexion réseau au serveur SuperSign a été établie, mais que l'accès au serveur n'a pas encore été approuvé par ce dernier- Rejeté : lorsque la connexion réseau au serveur SuperSign a été établie, mais que l'accès au serveur a été rejeté par ce dernier- Internet est connecté : lorsque la connexion réseau au serveur SuperSign a été établie et que l'accès au serveur a été approuvé par ce dernier Lors de la configuration du nom du lecteur, il est possible qu'un retard de saisie se produise si vous appuyez sur la télécommande de manière continue. ATTENTION48 FRA FRANÇAIS ÉTABLISSEMENTDECONNEXIONS Si vous raccordez une console de jeu au Moniteur, utilisez le câble fourni avec la console. REMARQUE ÉTABLISSEMENTDECONNEXIONS Raccordez plusieurs périphériques externes aux ports du panneau arrière du moniteur. Trouvez le périphérique externe à connecter à votre moniteur sur l'illustration suivante. Vérifiez le type de raccordement du périphérique externe. Reportez-vous à l'illustration appropriée et vérifiez les détails du raccordement.HDMI - Voir p.49DVI - Voir p.49HDMI - Voir p.14DVI - Voir p.14RGB - Voir p.13LAN - Voir p.50Display Port - Voir p.15HDMI - Voir p.49DVI - Voir p.49HDMI - Voir p.49DVI - Voir p.49HDMI - Voir p.49Mémoire de stockage – Voir p.23RécepteurHD DVD USB PC Caméscope/Caméra ConsoledejeuHaut-parleur49 FRA FRANÇAIS ÉTABLISSEMENTDECONNEXIONS Connexionàunrécepteur HD,unlecteurdeDVD,un caméscope,unappareil photoouuneconsoledejeu Raccordez un récepteur HD, un lecteur DVD ouun magnétoscope au moniteur et sélectionnez lemode de source approprié. ConnexionDVI Permet de transmettre les signaux vidéonumériques d'un périphérique externe au moniteur.Raccordez le périphérique externe et le moniteuravec le câble DVI de la manière indiquée surl'illustration suivante. Pour émettre un signal audio,raccordez un câble audio (option). ConnexionHDMI Permet de transmettre les signaux vidéo et audionumériques d'un périphérique externe au moniteur.Raccordez le périphérique externe et le moniteuravec le câble HDMI de la manière indiquée surl'illustration suivante. Utilisez un câble HDMI™ haute vitesse. Les câbles HDMI™ haute vitesse sont testés pour transporter un signal HD de 1080p et supérieur. REMARQUE (non inclus) (non inclus)Face arrière du produit(non inclus)Face arrière du produit50 FRA

FRANÇAISÉTABLISSEMENTDECONNEXIONS

ConnexionauréseauLAN ConnexionLAN

Utilisation d'un routeur Concentrateur de commutation)Produit Network

LAN Concentrateur de commutationProduit Network

Utilisation d'Internet. Connexionàun périphériqueUSB Connectez un périphérique de stockage USB(comme une clé USB, un disque dur externe, unlecteur MP3 ou un lecteur de cartes mémoire USB)au moniteur et accédez au menu USB pour utiliserdivers fichiers multimédias. (non inclus)(non inclus)(non inclus)(non inclus)51 FRA FRANÇAIS

ÉTABLISSEMENT DE CONNEXIONS

Lorsque plusieurs moniteurs sont connectés à la source d'entrée RGB, nous vous recommandons d'utiliser un distributeur afin de minimiser la dégradation du signal et l'affaiblissement de celui-ci dû au câble. Pour l'entrée DVI, vous pouvez généralement connecter jusqu'à 12 écrans sur le port de sortie DVI Out (avec la résolution recommandée) si le signal est stable et qu'il n'y a pas de perte liée au câble. Si vous souhaitez connecter davantage de moniteurs, nous vous conseillons d'utiliser un distributeur. Lorsque plusieurs moniteurs sont connectés via l'entrée DVI, le contenu chiffré HDCP ne peut être diffusé normalement que sur l'écran qui reçoit le premier signal. (Le signal du port de sortie DVI Out ne prend pas HDCP en charge.) Si le câble de signal entre le produit et votre PC est trop long, utilisez le préampli DVI (RGB) ou le câble optique DVI (RGB). Si les signaux de source d'entrée proviennent du câble HDMI/DP, vous ne pourrez pas connecter plusieurs moniteurs au port de sortie DVI Out. REMARQUE Moniteurs en guirlande Choisissez cette fonction pour partager le signal vidéo RGB avec d'autres moniteurs sans devoir utiliser unrépartiteur de signaux.• Pour utiliser différents produits connectés les uns aux autres, connectez une extrémité du câble d'entrée de signal (Câble signal D-SUB 15 broches) au connecteur RGB OUT du produit 1 et connectez l'autre extrémité au connecteur RGB IN des autres produits. Câble RGB Câble DVI Monitor 1 Monitor 2 Monitor 3 Monitor 4Câble signal D-SUB15 broches(3 m max.)Câble DVI(3 m max.)(non inclus)Monitor 1 Monitor 2 Monitor 3 Monitor 452 FRA FRANÇAIS DÉPANNAGE DÉPANNAGE Aucuneimagenes'affiche Problème Résolution Le cordon d'alimentation du produit est-il branché ?

Vérifiez que le cordon d'alimentation est correctement branché à la prise. Le voyant lumineux est-il allumé ?

Vérifiez que l'interrupteur d'alimentation est en mode marche.

L'appareil nécessite peut-être une réparation. L'appareil est sous tension, le voyant lumineux est bleu, mais l'écran est très sombre.

Réglez à nouveau la luminosité et le contraste.

Le rétroéclairage ne fonctionne peut-être pas. Le voyant lumineux est-il orange ?

Si le produit est en mode Économie d'énergie, déplacez la souris ou appuyez sur une touche.

Mettez les deux appareils hors tension, puis sous tension. Le message « Format invalide » s'affiche-t-il ?

Le signal provenant du PC (carte vidéo) est en dehors de la plage de fréquences verticale ou horizontale du produit. Réglez la plage de fréquences en vous référant aux spécifications données dans ce manuel.

• Résolution maximale RGB : 1920 x 1080 @ 60 Hz HDMI/DVI : 1920 x 1080 @ 60 Hz Le message « Vérifier signal » s'affiche-t-il ?

Le câble de signal reliant le PC et le produit n'est pas raccordé. Vérifiez le câble de signal.

Appuyez sur la touche INPUT (SOURCE) de la télécommande pour vérifier le signal source. Lemessage«UnknownProduct»(Produitinconnu)s'affichelorsqueleproduitestconnecté. Problème Résolution Avez-vous installé le pilote ?

Vérifiez si la fonction plug and play est prise en charge en vous reportant au guide de l'utilisateur de la carte vidéo. Lemessage«Blocagetouchesactivé»s'affiche. Problème Résolution Le message « Blocage touches activé » s'affiche lorsque vous appuyez sur le bouton Menu.

La fonction de verrouillage permet d'empêcher toute modification accidentelle des paramètres du menu à l'écran. Pour désactiver le verrouillage, accédez aux options dans Menu, et désactivez l'option Blocage touches.53 FRA FRANÇAIS DÉPANNAGE 'imageàl'écransembleanormale. Problème Résolution La position de l'écran est-elle incorrecte ?

Signal analogique D-Sub : appuyez sur le bouton AUTO de la télécommande pour sélectionner automatiquement l'état d'écran optimal pour le mode en cours. Si ce réglage ne vous satisfait pas, utilisez l'option Position du menu de l'écran.

Vérifiez si la résolution et la fréquence de la carte vidéo sont prises en charge par le produit. Si la fréquence est hors plage, définissez la résolution recommandée dans le menu Affichage du Panneau de configuration. De fines lignes apparaissent- elles à l'arrière-plan ?

Signal analogique D-Sub : appuyez sur le bouton AUTO de la télécommande pour sélectionner automatiquement l'état de l'écran optimal qui correspond au mode actuel. Si ce réglage ne vous satisfait pas, utilisez l'option Horloge du menu de l'écran. Un bruit horizontal apparaît ou les caractères sont flous.

Signal analogique D-Sub : appuyez sur le bouton AUTO de la télécommande pour sélectionner automatiquement l'état de l'écran optimal qui correspond au mode actuel. Si ce réglage ne vous satisfait pas, utilisez l'option Phase du menu de l'écran. L'écran ne s'affiche pas normalement.

Le signal d'entrée n'est pas connecté au port du signal. Connectez le câble de signal correspondant au signal d'entrée source. Uneimagerémanenteapparaîtsurleproduit. Problème Résolution Une image rémanente apparaît lorsque le produit est mis hors tension.

Si vous affichez une image fixe sur une période prolongée, les pixels peuvent s'endommager rapidement. Utilisez la fonction écran de veille. Lesonn'estpasopérationnel. Problème Résolution Aucun son ?

Vérifiez que le câble audio est correctement branché.

Vérifiez que le son est correctement défini. Le son est trop sourd.

Sélectionnez le style d'égaliseur approprié. Le volume est trop bas.

Réglez le volume.54 FRA FRANÇAIS DÉPANNAGE Lacouleurdel'écranestanormale. Problème Résolution La résolution des couleurs à l'écran est médiocre (16 couleurs).

Définissez le paramètre des couleurs à plus de 24 bits (vraies couleurs). Sélectionnez Panneau de configuration - Affichage - Paramètres - Menu Table des couleurs sous Windows. La couleur de l'écran est instable ou monochrome.

Vérifiez l'état du raccordement du câble de signal. Réinsérez la carte vidéo de l'ordinateur. Des points noirs apparaissent- ils à l'écran ?

Plusieurs pixels (rouge, vert, blanc ou noir), peut-être dus aux caractéristiques uniques du panneau LCD, sont susceptibles d'apparaître sur l'écran. Il ne s'agit pas d'un dysfonctionnement du panneau LCD. Lefonctionnementestanormal. Problème Résolution L'appareil s'éteint de manière soudaine.

La minuterie d’arrêt est-elle activée ?

Vérifiez les paramètres de contrôle de l'alimentation. Interruption de l'alimentation électrique.55 FRA FRANÇAIS SPÉCIFICATIONS SPÉCIFICATIONS Panneau LCD Type d'écran classe 38" (38.0" visible en diagonale) TFT (Thin FilmTransistor) Panneau LCD (Liquid Crystal Display). Taille de la diagonale visible : 961,5 mm Distance entre pixels 0,4845 mm (H) x 0,4845 mm (V) Signal vidéo Résolution max. RGB : 1920 x 1080 @ 60 Hz HDMI/DVI/DP : 1920 x 1080 @ 60 Hz - Il se peut que la prise en charge ne soit pas possible en fonction du système d'exploitation ou du type de carte vidéo. Résolution recommandée RGB : 1920 x 502 @ 60 Hz HDMI/DVI/DP : 1920 x 502 @ 60 Hz - Il se peut que la prise en charge ne soit pas possible en fonction du système d'exploitation ou du type de carte vidéo. Fréquence horizontale RGB : 30 kHz à 68 kHz HDMI/DVI/DP : 30 kHz à 68 kHz Fréquence verticale RGB : 56 Hz à 75 Hz HDMI/DVI/DP : 56 Hz à 60 Hz Type de synchronisation Synchro séparée, Synchro composite, numérique, SOG Connecteur d'entrée Type D-SUB 15 broches, HDMI/DVI (numérique), RS-232C, LAN, USB, PC Audio, Récepteur IR Connecteur de sortie RGB, DVI, RS-232C, Speaker out L/R Alimentation Tension nominale 100-240 V CA ~ 50/60 Hz 1,3 A Consommation électrique Mode sous tension : 90 W Typ. Smart Energy Saving Mode: 80 W Typ. Mode hors tension : ≤ 1 W Dimensions (lar geur x hauteur x profondeur) / Poids 973,6 mm X 287,8 mm X 59 mm / 12,5 Kg Conditions d'utilisation Température de fonctionnement Taux d'humidité de fonctionnement 0 °C à 40 °C De 10 % à 80 % Température de stockage Taux d'humidité de stockage -20 °C à 60 °C De 5 % à 95 % *Applicable uniquement pour les modèles prenant en charge les haut-parleurs. Audio Sortie audio RMS 10 W + 10 W (R + L) Sensibilité d'entrée 0,7 Vrms Impédance des haut- parleurs 8 Ω Les spécifications produit affichées ci-dessus peuvent être modifiées sans avis préalable en cas de mise à jour des fonctions.

Fréquence verticale : pour permettre à l'utilisateur de regarder l'écran, l'image de l'écran doit être modifiée des dizaines de fois toutes les secondes comme une lampe fluorescente. La fréquence verticale ou le taux de rafraîchissement est le nombre d'affichages de l'image par seconde. Cette valeur est exprimée en Hz.

Fréquence horizontale : l'intervalle horizontal est la durée nécessaire à l'affichage d'une ligne horizontale. Lorsque 1 est divisé par l'intervalle horizontal, le nombre de lignes horizontales affichées par seconde peut être calculé comme fréquence horizontale. Cette valeur est exprimée en kHz. REMARQUE

L'option de label des sources en modes d'entrée RGB et HDMI/DVI est disponible pour les résolutions PC suivantes : 640 x 480 / 60 Hz, 1280 x 720 / 60 Hz, 1920 x 1080 / 60 Hz, et pour les résolutions DTV suivantes : 480p, 720p, 1080p. REMARQUE57 FRA FRANÇAIS CODES IR CODES IR

Cetteoptionn'estpasdisponiblesurtouslesmodèles. Code (Hexa) Fonction Remarque Économied'énergie( Touchedelatélécommande

POWERTouchedelatélécommande(Marche/Arrêt)0B INPUT TouchedelatélécommandeC4 MonitorOn(Allumerlemoniteur) TouchedelatélécommandeC5 MonitorOff(Éteindrelemoniteur) Touchedelatélécommande43 MENU Touchedelatélécommande40 Haut( Touchedelatélécommande41 Bas( Touchedelatélécommande07 Gauche(<) Touchedelatélécommande06 Droite(>) Touchedelatélécommande44 OK( Touchedelatélécommande28 BACK( Touchedelatélécommande5B EXIT Touchedelatélécommande4D PSM Touchedelatélécommande Volume (+)Touchedelatélécommande Volume (-)Touchedelatélécommande09 MUTE TouchedelatélécommandeE0 Bright (pageprécédente) TouchedelatélécommandeE1 Bright (pagesuivante) Touchedelatélécommande10à19 Touchenumériquede0à9 Touchedelatélécommande72 Toucherouge Touchedelatélécommande71 Toucheverte Touchedelatélécommande63 Touchejaune Touchedelatélécommande61 Touchebleue Touchedelatélécommande76 ARC(4:3) Touchedelatélécommande77 ARC(16:4) Touchedelatélécommande79 ARC(MARK) Touchedelatélécommande99 AUTOConfig. Touchedelatélécommande

Touchedelatélécommande

Touchedelatélécommande

Touchedelatélécommande

Touchedelatélécommande

Touchedelatélécommande58 FRA FRANÇAIS

Utilisez cette méthode pour connecter plusieurs produits à un PC. Vous pouvez contrôler plusieurs produits simultanément en les connectant à un PC. Dans le menu Option, Set ID doit être défini entre 1 et 255 sans être dupliqué. Connexionducâble Connectez le câble RS-232C comme indiqué sur l'image. Le protocole RS-232C permet la communication entre le PC et le produit. Vous pouvez activer/ désactiver le produit, sélectionner une source d'entrée ou régler le menu OSD depuis votre PC. Paramètredecommunication

Débit en bauds : 9600 bps (UART) Longueur des données : 8 bits Bit de parité : aucun Bit d'arrêt : 1 bit Contrôle de flux : aucun Code de communication : code ASCII Utilisation d'un câble croisé Si vous utilisez des connexions à 3 fils (nonstandard), vous ne pouvez pas utiliser de guirlande IR. REMARQUE ConfigurationsRS-232C Configurations à 8 câbles (Câble standard RS-232C)PC Élément D-Sub 9 D-Sub 9 (Femelle) (Femelle) DCD RXD TXD GND DTR DSR RTS CTS DCD TXD RXD GND DSR DTR CTS RTS

Moniteur 1 Moniteur 2 Moniteur 3 Moniteur 4 Câble RS-232C(non inclus)59 FRA FRANÇAIS

Listederéférencedelacommande COMMANDE DONNÉES

01. Alimentation k a 00H à 01H

02. Sélection d'entrée x b

reportez-vous à 02. « Sélection d'entrée »

03. Format de l'image k c

reportez-vous à 03. « Format de l'image »

04. Économie d'énergie j q

reportez-vous à 04. « Économie d'énergie »

05. Préréglages d'image d x 00H à 04H

06. Contraste k g 00H à 64H

07. Luminosité k h 00H à 64H

08. Netteté k k 00H à 64H

09. Couleur k i 00H à 64H

10. Teinte k j 00H à 64H

11. Température couleur x u 00H à 64H

12. Position H f q 00H à 64H

13. Position V f r 00H à 64H

14. Taille H f s 00H à 64H

15. Configuration auto. j u 01H

16. Balance k t 00H à 64H

17. Préréglages du son d y 01H à 05H

18. Aigus k r 00H à 64H

19. Graves k s 00H à 64H

20. Haut-parleurs d v 00H à 01H

21. Volume Silencieux k e 00H à 01H

22. Contrôle du volume k f 00H à 64H

23. Heure 1 (Année/ Mois/ Jour) f a

reportez-vous à 23. « Heure 1 »

24. Heure 2 (Heure/ Minute/ Seconde) f x

reportez-vous à 24. « Heure 2 »

25. Arrêt minuterie (mode Répétition/ heure) f e

reportez-vous à 25. « Arrêt minuterie »

26. Marche minuterie (mode Répétition/ heure) f d

reportez-vous à 26. « Marche minuterie »

27. Source d'entrée de Marche minuterie f u

reportez-vous à 27. « Source d'entrée de Marche minuterie »

28. Temps de veille f f 00H à 08H

29. Temps de mise en route f h 00H à 64H

30. Mise en veille automatique m n 00H à 01H

31. Mise en veille automatique f g 00H à 01H

reportez-vous à 32. « Langue »

33. Voyant lumineux (Témoin de veille) f o 00H à 01H

34. Voyant lumineux (Témoin de marche) f p 00H à 01H

j p reportez-vous à 35. « Méthode ISM »

36. Sélection du mode Panne

37. Sélection de source d'entrée du mode Panne

m j reportez-vous à 37. « Sélection d'entrée du mode Panne »

f k 00H à 03H60 FRA FRANÇAIS

39. Sélection DPM f j 00H à 01H

40. Valeur température d n FFH

41. Verrouillage de la télécommande/ Blocage

touches k m 00H à 01H

reportez-vous à 50. « Touche »

43. Sélection de OSD k l 00H à 01H

44. Fiche de temps écoulé d l FFH

45. N° de série. Vérifier f y FFH

46. Version logiciel f z FFH

47. Gain rouge de la balance des blancs j m 00H à FEH

48. Gain vert de la balance des blancs j n 00H à FEH

49. Gain bleu de la balance des blancs j o 00H à FEH

50. Rétroéclairage m g 00H à 64H

Remarque : lors des opérations USB telles que Dvix ou EMF, aucune commande, sauf Alimentation (ka) et Touche (mc), n'est exécutée et traitée comme NG.61 FRA FRANÇAIS

Protocoledetransmission/réception Acknowledgement [Command2][ ][Set ID][ ][OK/NG][Data][x] ou [Command2][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x]

• De la même manière, si d'autres fonctions transmettent des données FF basées sur ce format, les commentaires des données de confirmation de réception présentent l'état de chaque fonction.

• Remarque : Dans ce mode, l'écran transmet l'accusé de réception une fois le processus de démarrage terminé. Il peut y avoir un délai entre la commande et l'accusé de réception.

• Aucun signal d'accusé de réception n'est envoyé depuis l'écran, si le Set ID dans le signal de transmission est défini sur « 00 » (=0x00). Transmission [Command1][Command2][ ][Set ID][ ][Data][Cr] ou [Command1][Command2][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr]

• [Command1] : Première commande pour contrôler l'écran.

• [Command2] : Seconde commande pour contrôler l'écran.

• [Set ID] : Set ID souhaite communiquer avec l'écran. La commande pour le test est 00.

• [Data] : Information transmise à l'écran.

• [Data1] : Information transmise à l'écran.

• [Data2] : Information transmise à l'écran.

• [Data3] : Information transmise à l'écran.

01.Alimentation(Commande:ka) Permet de contrôler l'activation / la désactivation de l'affichage. Transmission [k][a][ ][Set ID][ ][Data][Cr] Données 00: Arrêt 01: Mise sous tension FF: Vérifier état Acknowledgement [a][ ][Set ID][ ][OK/NG][Data][x]

• De la même manière, si d'autres fonctions transmettent des données FF basées sur ce format, les commentaires des données de confirmation de réception présentent l'état de chaque fonction.

• Remarque : Dans ces modes, l'écran transmet l'accusé de réception une fois le processus de démarrage achevé. Il peut y avoir un délai entre la commande et l'accusé de réception.

• Il peut y avoir un délai entre la commande et l'accusé de réception. 06.Contraste(Commande:kg) Permet de régler le contraste de l'écran.. Transmission [k][g][ ][Set ID][ ][Data][Cr] Données 00 à 64 : Contraste 0 à 100 Acknowledgement [g][ ][Set ID][ ][OK/NG][Data][x] 02.Sélectiond'entrée(Commande:xb) Permet de sélectionner la source d'entrée de l'écran. Transmission [x][b][ ][Set ID][ ][Data][Cr] Données 60: RGB PC 70: DVI-D 90: HDMI(DTV) A0: HDMI(PC) C0: Display Port(DTV) D0: Display Port(PC) Acknowledgement [b][ ][Set ID][ ][OK/NG][Data][x] 03.Formatdel'image(Commande:kc) Permet de régler le format de l'écran. Transmission [k][c][ ][Set ID][ ][Data][Cr] Données 01: 4:3 09: Signal original (720p ou plus) (HDMI/ Display Port DTV)

07.Luminosité(Commande:kh) Permet de régler la luminosité de l'écran. Transmission [k][h][ ][Set ID][ ][Data][Cr] Données 00 à 64: Luminosité 0 à 100 Acknowledgement [h][ ][Set ID][ ][OK/NG][Data][x] 09.Couleur(Commande:ki)(Sourced'entréevidéo uniquement) Permet de régler la couleur de l'écran. Transmission [k][i][ ][Set ID][ ][Data][Cr] Données 00 à 64: Couleur 0 à 100 Acknowledgement [i][ ][Set ID][ ][OK/NG][Data][x] 10.Teinte(Commande:kj)(Sourced'entréevidéo uniquement) Permet de régler la teinte de l'écran. Transmission [k][j][ ][Set ID][ ][Data][Cr] Données 00 à 64: Teinte 0 à 100 (R50 à G50) Acknowledgement [j][ ][Set ID][ ][OK/NG][Data][x] 08.Netteté(Commande:kk)(Sourced'entréevidéo uniquement) Permet de régler la netteté de l'écran. Transmission [k][k][ ][Set ID][ ][Data][Cr] Données 00 à 64: Netteté 0 à 100 Acknowledgement [k][ ][Set ID][ ][OK/NG][Data][x] 11.Températurecouleur(Commande:xu) Permet de régler la température couleur. Transmission [x][u][ ][Set ID][ ][Data][Cr] Données 00 à 64: Chaud 50 à Froid 50 Acknowledgement [u][ ][Set ID][ ][OK/NG][Data][x] 12.PositionH(Commande:fq) Permet de définir la position horizontale.

• La plage de fonctionnement dépend de la résolution d'entrée RGB.

• Disponible uniquement pour l'entrée RGB. Transmission [f][q][ ][Set ID][ ][Data][Cr] Données De 00 à 64 : Gauche (-50) à Droite (50) Acknowledgement [q][ ][Set ID][ ][OK/NG][Data][x]64 FRA FRANÇAIS

18.Aigus(Commande:kr) Permet de régler les aigus. Transmission [k][r][ ][Set ID][ ][Data][Cr] Données 00 à 64: Aigus 0 à 100 Acknowledgement [r][ ][Set ID][ ][OK/NG][Data][x] 16.Balance(Commande:kt) Permet de régler la balance. Transmission [k][t][ ][Set ID][ ][Data][Cr] Données 00 à 64: Gauche 50 à Droite 50 Acknowledgement [t][ ][Set ID][ ][OK/NG][Data][x] 15.Configurationauto.(Commande:ju) Permet de régler la position de l'image et de réduire automatiquement la vacillation de l'image.

• Disponible uniquement pour l'entrée RGB. Transmission [j][u][ ][Set ID][ ][Data][Cr] Données 01: Définir Acknowledgement [u][ ][Set ID][ ][OK/NG][Data][x] 13.PositionV(Commande:fr) Permet de définir la position verticale.

• La plage de fonctionnement dépend de la résolution d'entrée RGB.

• Disponible uniquement pour l'entrée RGB. Transmission [f][r][ ][Set ID][ ][Data][Cr] Données De 0 à 64 : min. De -50 (bas) au max. 50 (haut) Acknowledgement [r][ ][Set ID][ ][OK/NG][Data][x] 14.TailleH(Commande:fs) Permet de définir la taille horizontale.

• La plage de fonctionnement dépend de la résolution d'entrée RGB.

• Disponible uniquement pour l'entrée RGB. Transmission [f][s][ ][Set ID][ ][Data][Cr] Données 00 à 64: Taille - 50 à + 50 Acknowledgement [s][ ][Set ID][ ][OK/NG][Data][x] 17.Préréglagesduson(Commande:dy) Permet de sélectionner Préréglages du son. Transmission [d][y][ ][Set ID][ ][Data][x] Données 01: Standard 02: Musique 03: Cinéma 04: Sport 05: Jeux Acknowledgement [y][ ][Set ID][ ][OK/NG][Data][x]65 FRA FRANÇAIS

20.Haut-parleurs(Commande:dv) Permet de sélectionner l'activation / la désactivation des haut-parleurs. Transmission [d][v][ ][Set ID][ ][Data][x] Données 00: Arrêt 01: Marche Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x] 23.Heure1(Année/Mois/Jour)(Commande:fa) Permet de définir les valeurs de Heure 1 (Année/ Mois/ Jour). Transmission [f][a][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] Données 01 00 à 14: de 2010 à 2030 Données 02 01 à 0C: de janvier à décembre Données 03 01 à 1F: de 1 à 31

• Saisissez « fa [Set ID] ff » pour vérifier les valeurs de Heure 1 (Année/ Mois/ Jour). Acknowledgement [a][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x] 19.Graves(Commande:ks) Permet de régler les graves. Transmission [k][s][ ][Set ID][ ][Data][Cr] Données 00 à 64: Graves 0 à 100 Acknowledgement [s][ ][Set ID][ ][OK/NG][Data][x] 21.VolumeSilencieux(Commande:ke) Permet de sélectionner l'activation/la désactivation de l'écran. Transmission [k][e][ ][Set ID][ ][Data][Cr] Données 00: Volume muet activé/ (désactivé) 01: Volume désactivé (activé) Acknowledgement [e][ ][Set ID][ ][OK/NG][Data][x]

Heure2(Heure/Minute/Seconde)(Commande:fx) Permet de définir les valeurs de Heure 2 (Heure/ Minute/ Seconde). Transmission [f][x][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] Données 01 00 à 17: de 00 à 23 heures Données 02 00 à 3B: de 00 à 59 minutes Données 03 00 à 3B: de 00 à 59 secondes

• Saisissez « fx [Set ID] ff » pour vérifier les valeurs actuelles de Heure 2 (Heure/ Minute/ Seconde). ** Cette commande ne fonctionne pas si Heure 1 (Année/ Mois/ Jour) n'a pas été défini au préalable. Acknowledgement [x][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x] 22.Contrôleduvolume(Commande:kf) Permet de régler le volume. Transmission [k][f][ ][Set ID][ ][Data][Cr] Données 00 à 64: Volume 0 à 100 Acknowledgement [f][ ][Set ID][ ][OK/NG][Data][x]66 FRA FRANÇAIS

28.Tempsdeveille(Commande:ff) Permet de définir le temps de veille. Transmission [f][f][ ][Set ID][ ][Data][Cr] Données 00 : Arrêt 01 : 10 Min. 02 : 20 Min. 03 : 30 Min. 04 : 60 Min. 05 : 90 Min. 06 : 120 Min. 07 : 180 Min. 08 : 240 Min. Acknowledgement [f][ ][Set ID][ ][OK/NG][Data][x] 25.Arrêtminuterie(modeRépétition/heure) (Commande:fe) Permet de définir la fonction Arrêt minuterie (mode répétition/ heure). Transmission [f][e][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] Données1 00: répétition désactivée 01: répétition unique

02. Répétition quotidienne

03: répétition du lundi au vendredi 04: répétition du lundi au samedi 05: répétition du samedi au dimanche

06. Répétition le dimanche

Données2 00 à 17: de 00 à 23 heures Données3 00 à 3B: de 00 à 59 minutes

• Saisissez « fe [Set ID] ff » pour vérifier les valeurs Arrêt minuterie (mode Répétition/ heure).

• Vérifiez si les options Heure 1 (Année/ Mois/ Jour) et Heure 2 (Heure/ Minute/ Seconde) ont été activées avant de paramétrer cette fonction. Acknowledgement [e][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x] 27.Sourced'entréedeMarcheminuterie (Commande:fu) Permet de définir la fonction Source d'entrée de Marche minuterie. Transmission [f][u][ ][Set ID][ ][Data][Cr] Data 60. RGB 90: HDMI 70: DVI

• Vérifiez si les fonctions Heure 1 (Année/ Mois/ Jour), Heure 2 (Heure/ Minute/ Seconde) et On Marche minuterie (mode Répétition/ heure) ont été définies avant de définir cette fonction. Acknowledgement [u][ ][Set ID][ ][OK/NG][Data][x] 26.Marcheminuterie(modeRépétition/heure)

Commande :fd) Permet de définir la fonction Marche minuterie (mode Répétition/heure). Transmission [f][d][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] Données1 00: répétition désactivée 01: répétition unique 02: Répétition quotidienne 03: répétition du lundi au vendredi 04: répétition du lundi au samedi 05: répétition du samedi au dimanche 06: Répétition le dimanche Données2 00 à 17: de 00 à 23 heures Données3 00 à 3B: de 00 à 59 minutes

• Saisissez « fd [Set ID] ff » pour vérifier les valeurs de Marche minuterie (mode Répétition/ heure).

• Vérifiez si les options Heure 1 (Année/ Mois/ Jour) et Heure 2 (Heure/ Minute/ Seconde) ont été activées avant de paramétrer cette fonction. Acknowledgement [d][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][x] 29.Tempsdemiseenroute(Commande:fh) Permet de définir le délai de programmation au terme duquel l'alimentation est activée (unité : seconde). Transmission [f][h][ ][Set ID][ ][Data][Cr] Données 00 à 64: 0 à 100 s. Acknowledgement [h][ ][Set ID][ ][OK/NG][Data][x]67 FRA FRANÇAIS

32.Langue(Commande:fi) Permet de définir la langue pour OSD. Transmission [f][i][ ][Set ID][ ][Data][Cr] Données 00: tchèque 01: danois 02: Allemand 03: Anglais 04: Espagnol (Europe) 05: grec 06: Français 07: Italien 08: hollandais 09: norvégien 0A: Portugais 0B: portugais (BR) 0C: Russe 0D: finnois 0E: suédois 0F: Coréen 10: Chinois 11: Japonais 12: cantonais Acknowledgement [i][ ][Set ID][ ][OK/NG][Data][x] 30.Miseenveilleautomatique(Commande:mn) Permet de définir la fonction Mise en veille automatique. Transmission [m][n][ ][Set ID][ ][Data][Cr] Données 00: Automatic Standby Arrêt 01: Automatic Standby Marche(4 heures) Acknowledgement [n][ ][Set ID][ ][OK/NG][Data][x] 33.Voyantlumineux(Témoindeveille)(Commande: fo) Permet de définir la fonction Voyant lumineux (Témoin de veille) Transmission [f][o][ ][Set ID][ ][Data][Cr] Données 00: fonction Témoin de veille désactivée 01: fonction Témoin de veille activée Acknowledgement [o][ ][Set ID][ ][OK/NG][Data][x] 31.Arrêtauto(Commande:fg) Permet de définir la fonction Arrêt auto. Transmission [f][g][ ][Set ID][ ][Data][Cr] Données 00: fonction Arrêt auto désactivée 01: fonction Arrêt auto activée(15 Minutes) Acknowledgement [g][ ][Set ID][ ][OK/NG][Data][x] 34.Voyantlumineux(Témoindemarche) (Commande:fp) Permet de définir la fonction Voyant lumineux (Témoin de marche). Transmission [f][p][ ][Set ID][ ][Data][Cr] Données 00: fonction Témoin de marche désactivée 01: fonction Témoin de marche activée Acknowledgement [p][ ][Set ID][ ][OK/NG][Data][x] 35.MéthodeISM(Commande:jp) Permet de sélectionner la méthode ISM pour éviter d'afficher une image fixe à l'écran. Transmission [j][p][ ][Set ID][ ][Data][Cr] Données 01 : Inversion 02 : Orbiteur 04 : Nettoyage Blanc 08: Normal Acknowledgement [p][ ][Set ID][ ][OK/NG][Data][x]68 FRA FRANÇAIS

38.Réglagesusine(Commande:fk) Permet d'exécuter les fonctions de réinitialisation de l'image, de l'écran, du son et des valeurs d'origine. Transmission [f][k][ ][Set ID][ ][Data][Cr] Données 00: Réinitialisation image 01: Réinitialisation écran (Disponible uniquement pour l'entrée RGB.) 02: Réglages usine 03: Réin. audio Acknowledgement [k][ ][Set ID][ ][OK/NG][Data][x] 36.SélectiondumodePanne(Commande:mi) Permet de définir la fonction Panne. Transmission [m][i][ ][Set ID][ ][Data][Cr] Données 00 : Arrêt 01 : automatique 02 : manuel Acknowledgement [i][ ][Set ID][ ][OK/NG][Data][x] 37.Sélectiond'entréedumodePanne(Commande: mj) Permet de sélectionner le mode Panne. *Uniquement disponible en mode manuel Panne. Transmission [m][j][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr][ ] [Data4][Cr] Données 1 à 4 (Priorité 1 à 4) 60 : RGB 70 : DVI-D* 90 : HDMI** C0 : Display Port***

• Utilisation de données 0x70 pour la source d'entrée DVI-D, indépendamment des sources d'entrée DVI- D(PC) ou DVI-D(DTV). ** Utilisation de données 0x90 pour la source d'entrée HDMI, indépendamment des sources d'entrée HDMI-DTV ou HDMI-PC *** Utilisation de données 0xC0 pour la source d'entrée Display port, indépendamment des sources d'entrée Display Port (DTV) ou Display Port (PC). Acknowledgement [j][ ][Set ID][ ][OK/NG][Data1][Data2][Data3][Data4] [x] Données 1 à 4 (Priorité 1 à 4) 60 : RGB 70 : DVI-D**** 90 : HDMI***** C0 : Display Port****** **** Renvoi des données 0x70 pour le port DVI-D, indépendamment des sources d'entrée DVI-D (PC) ou DVI-D (DTV). ***** Renvoi des données 0x90 pour le port HDMI, indépendamment des sources d'entrée HDMI-DTV ou HDMI-PC. ****** Renvoi des données 0xC0 pour la source d'entrée Display Port, indépendamment des sources d'entrée Display Port (DTV) ou Display Port (PC). 40.Valeurtempérature(Commande:dn) Permet de lire la température intérieure de l'écran. Transmission [d][n][ ][Set ID][ ][Data][Cr] Données FF : les données doivent toujours être ff en code hexadécimal. Acknowledgement [n][ ][Set ID][ ][OK/NG][Data][x] 39.SélectionDPM(Commande:fj) Permet de définir la fonction DPM (Display Power Management, gestion de l'alimentation de l'écran). Transmission [f][j][ ][Set ID][ ][Data][x] Données 00 : fonction Sélection DPM désactivée 01 : fonction Sélection DPM activée Acknowledgement [j][ ][Set ID][ ][OK/NG][Data][x]69 FRA FRANÇAIS

45.Vérificationdun°desérie(Commande:fy) Permet de lire les numéros de série. Transmission [f][y][ ][Set ID][ ][Data][Cr] Données FF: les données doivent toujours être ff en code hexadécimal. Acknowledgement [y][ ][Set ID][ ][OK/NG][Data][x] 44.Fichedetempsécoulé(Commande:dl) Permet de lire le temps d'utilisation du panneau. Transmission [d][l][ ][Set ID][ ][Data][x] Données FF: les données doivent toujours être ff en code hexadécimal. Acknowledgement [l][ ][Set ID][ ][OK/NG][Data][x]

• Les données retournées représentent les heures utilisées en code hexadécimal. 43.OSDSelect(SélectiondeOSD)(Commande:kl) Permet de sélectionner l'activation / la désactivation de l'affichage écran. Transmission [k][l][ ][Set ID][ ][Data][Cr] Données 00: OSD désactivé 01: OSD activé Acknowledgement [l][ ][Set ID][ ][OK/NG][Data][x] 46.Versionlogicielle(Commande:fz) Permet de lire la version logicielle. Transmission [f][z][ ][Set ID][ ][Data][Cr] Données FF: les données doivent toujours être ff en code hexadécimal. Acknowledgement [z][ ][Set ID][ ][OK/NG][Data][x] 41.Verrouillagedelatélécommande/Blocage touches(Commande:km) Permet de verrouiller la télécommande et les touches de commande du panneau avant de l'écran. Transmission [k][m][ ][Set ID][ ][Data][Cr] Données 00: verrouillage désactivé 01: verrouillage activé

• Utilisez ce mode si vous ne souhaitez pas utiliser la télécommande et les touches de commande du panneau avant de l'écran. La fonction Verrouillage de la télécommande/ Blocage touches sera automatiquement désactivée après le redémarrage de l'écran.

• L'écran ne sera pas allumé en appuyant sur la touche Marche de la télécommande et les touches de commande du panneau avant si la touche est verrouillée en mode Veille. Acknowledgement [m][ ][Set ID][ ][OK][Data][x] 42.Touche(Commande:mc) Permet d'envoyer le code de la télécommande IR. Transmission [m][c][ ][Set ID][ ][Data][Cr] Données IR_KEY_CODE Acknowledgement [c][ ][Set ID][ ][OK/NG][Data][x] Lorsque l'écran est en mode veille, vous ne pouvez l'activer qu'à l'aide du bouton Marche/Arrêt (Power) de la télécommande.70 FRA FRANÇAIS

47.Gainrougedelabalancedesblancs (Commande:jm) Permet de régler le gain rouge de la balance des blancs. Transmission [j][m][ ][Set ID][ ][Data][Cr] Données 00 à FE : gain rouge de 0 à 254 Acknowledgement [m][ ][Set ID][ ][OK/NG][Data][x] 48.Gainvertdelabalancedesblancs(Commande: jn) Permet de régler le gain vert de la balance des blancs. Transmission [j][n][ ][Set ID][ ][Data][Cr] Données 00 à FE : gain vert de 0 à 254 Acknowledgement [n][ ][Set ID][ ][OK/NG][Data][x] 49.Gainbleudelabalancedesblancs(Commande: jo) Permet de régler le gain bleu de la balance des blancs. Transmission [j][o][ ][Set ID][ ][Data][Cr] Données 00 à FE : gain bleu de 0 à 254 Acknowledgement [o][ ][Set ID][ ][OK/NG][Data][x] 50.Rétroéclairage(Commande:mg) Pour régler le rétroéclairage. Transmission [m][g][ ][Set ID][ ][Data][Cr] Données 00 à 64 : Rétroéclairage de 0 à 100 Acknowledgement [g][][set ID][][OK/NG][Data][x]Veuillez lire les consignes de sécurité avant d'utiliser le produit. Conservez le manuel d'utilisation (CD) à portée de main pour vous y référer ultérieurement. Le modèle et le numéro de série figurent à l'arrière et sur un côté de l'appareil. Notez-les ci-dessous au cas où vous auriez besoin de faire appel au service après-vente. Ce bruit bref est normal et ne signifie pas quel’appareil souffre d’un dysfonctionnement. MODÈLE SÉRIE As an ENERGY STAR Partner LGE U. S. A.,Inc. has determined that this product meets the ENERGY STAR guidelines for energy efficiency. EN ERGY STA R i s a se t of powe r- saving guidelines issued by the U.S. Environmental Protection Agency(EPA). Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge.com. En plus du code source, tous les termes de la licence, ainsi que les exclusions de responsabilité et les droits d’auteur, sont disponibles au téléchargement. LG Electronics propose de vous fournir le code open source sur CD-ROM en échange des coûts couvrant cet envoi, notamment le coût du support, des frais de port et de prise en charge, une fois la demande reçue par LG Electronics à l’adresse suivante : opensource@ lge.com. La validité de cette offre est de trois (3) ans à partir de la date d’achat du produit. Declaration of Conformity Trade Name: LG Model: 38WR50MS Responsible Party: LG Electronics Inc. Address: 1000 Sylvan Ave. Englewood Cliffs NJ 07632 U.S.A TEL: [phone]SÉCURITÉ DES ENFANTS: L’endroit et la façon dont vous utilisez votre écran plat font une différence Félicitations pour votre achat! Tout en profi tant de votre nouveau produit, veuillez vous rappeler de ces conseils de sécurité :

• L’attrait du cinéma maison est en croissance constante et les écrans plats géants sont des achats populaires. Cependant, les écrans plats ne sont pas toujours installés sur les supports appropriés ou selon les recom- mandations du fabricant.

• Les écrans plats installés de façon inappropriée sur des commodes, bib- liothèques, étagères, bureaux, haut-parleurs, coffres ou chariots peuvent tomber et entraîner des blessures. CE FABRICANT-CI S’EN SOUCIE!

• L’industrie des appareils électroniques pour les consommateurs est en- gagée à faire en sorte que le cinéma maison soit agréable et sûr.

FAITES ATTENTION À LA SÉCURITÉ

• Une seule grandeur ne convient pas à TOUS. Suivez les recommandations du fabricant pour l’installation et l’utilisation sûres de votre écran plat.

• Lisez attentivement toutes les directives pour l’utilisation appropriée de ce produit et comprenez-les bien.

• Ne permettez pas aux enfants de grimper ou de jouer avec les meubles et les téléviseurs.

• Ne placez pas les écrans plats sur des meubles qui peuvent facilement se transformer en marches comme une commode avec tiroirs.

• Souvenez-vous que les enfants s’excitent souvent en visionnant un pro- gramme surtout sur un écran plat «plus grand que normal». Il faut faire atten- tion d’installer l’écran là où il ne peut pas être poussé, tiré ou basculé.

• Il faut faire attention de placer les fi ls et les câbles connectés à l’écran plat de façon à ce que des enfants curieux ne puissent pas les tirer ou les accrocher. INSTALLATION MURALE : SI VOUS DÉCIDEZ D’ACCROCHER VOTRE ÉCRAN PLAT AU MUR, TOUJOURS :

• Utiliser un support recommandé par le fabricant de l’écran et/ou répertorié par un laboratoire indépendant (comme UL, CSA, ETL).

• Suivre toutes les directives fournies par les fabricants de l’écran et du support mural.

• Si vous n’êtes pas certain de pouvoir installer l’écran plat en toute sécurité, communiquez avec votre détaillant au sujet d’une installation professionnelle.

• Assurez-vous que le mur où vous désirez installer l’écran convient. Certains supports muraux ne sont pas conçus pour être accrochés sur des murs avec colombage en acier ou sur une construction de bloc de ciment. Si vous n’êtes pas certain, communiquez avec un installateur professionnel,

• Il faut un minimum de deux personnes pour l’installation. Les écrans plats peuvent être lourds.
