MODE D'EMPLOI PF2609 IFM

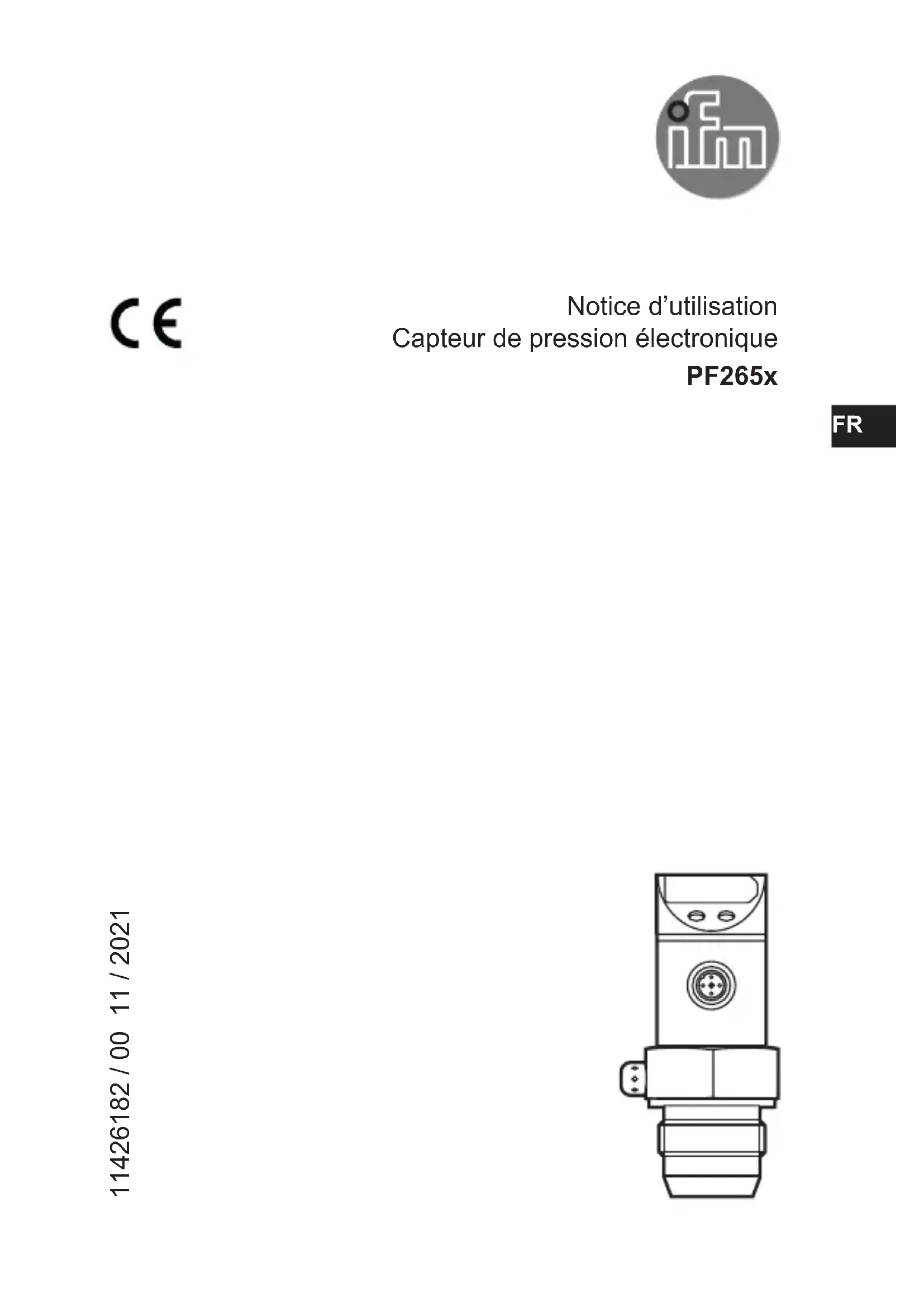

Notice d’utilisation Capteur de pression électronique PF265x

11426182 / 00 11 / 20212 Contenu 1 Remarque préliminaire 3 11 Symboles utilisés 3 2 Consignes de sécurité 3 3 Fonctionnement et caractéristiques 4 31 Applications 4 4 Fonction 4 41 Traitement du signaux mesurés 4 42 Contrôle de pression / fonction de commutation 5 43 Contrôle de pression / fonction analogique 5 5 Montage 7 6 Raccordement électrique 9 7 Eléments de service et d’indication 10 8 Menu 11 81 Structure du menu 11 82 Explication du menu 12 9 Paramétrage 13 91 Paramétrage en général 13 92 Configuration de l’affichage (optionnel 14 93 Réglage des signaux de sortie 15 931 Réglage de la fonction de sortie 15 932 Réglage des seuils de commutation 15 933 Mise à l’échelle de la valeur analogique 15 94 Réglages utilisateur (optionnel) 15 941 Calibrage du point zéro 15 942 Remise à 0 du calibrage (Calibration reset) 16 943 Réglage de la temporisation pour les sorties de commutation 16 944 Réglage : types des sorties 16 945 Réglage d‘amortissement pour les sorties de commutatio 16 945 Réglage d‘amortissement pour le signal analogique 16 95 Fonctions de service 16 951 Lire les valeurs min et max pour la pression 16 10 Fonctionnement 173

1 Remarque préliminaire

1.1 Symboles utilisés

► Action à faire > Retour d‘information, résultat […] Désignation d‘une touche, d‘un bouton ou d‘un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations 2 Consignes de sécurité

• L‘appareil décrit est un composant destiné à être intégré dans un système - La sécurité du système est sous la responsabilité de l‘installateur - L‘installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l‘opérateur et à l‘utilisateur du système Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l‘opérateur et à l‘utilisateur et, le cas échéant, à tout personnel de service autorisé par l‘installateur du système

• Lire ce document avant la mise en service du produit et le garder pendant le temps d‘utilisation du produit

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d‘utilisation

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques)

• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels 101 Lecture des valeurs paramétrées 17 102 Indication de défauts 17 103 Nettoyage du couvercle du système de filtrage 174

• Le fabricant n‘assume aucune responsabilité ni garantie pour les conséquences d‘une mauvaise utilisation ou de modifications apportées au produit par l‘utilisateur

• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l‘utilisation et l‘entretien du produit doivent être effectués par du personnel qualifié et autorisé

• Assurer une protection efficace des appareils et des câbles afin qu’ils ne soient pas endommagés

• Emploi dans des gaz à des pressions > 25 bar seulement après consultation du fabricant ifm 3 Fonctionnement et caractéristiques L‘appareil surveille la pression du système des installations

Type de pression : pression relative Informations concernant la tenue en pression et la pression d‘éclatement

• fiche technique Prendre des mesures appropriées afin d’éviter que les pics de pression statiques et dynamiques dépassent la valeur de surpression indiquée La pression d’éclatement indiquée ne doit pas être dépassée Même si la pression d’éclatement n’est dépassée que brièvement, l’appareil peut être détruit ATTENTION : Danger de blessures ! 4 Fonction

4.1 Traitement du signaux mesurés

• L‘appareil affiche la pression du circuit actuelle

• Il génère 2 signaux de sortie selon le paramétrage OUT1 • sortie TOR pour la valeur limite de pression OUT2

• sortie TOR pour la valeur limite de pression

4.2 Contrôle de pression / fonction de commutation

OUTx change son état de commutation si les seuils de commutation réglés (SPx, rPx) ne sont pas atteints ou dépassés Les fonctions de commutation suivantes peuvent être sélectionnées :

• Fonction hystérésis / normalement ouvert : [OUx] = [Hno] (→ fig. 1).

• Fonction hystérésis / normalement fermé : [OUx] = [Hnc] (→ fig. 1). D’abord le seuil de commutation (SPx) est réglé, ensuite à la différence souhaitée le seuil de déclenchement (rPx)

• Fonction fenêtre / normalement ouvert : [OUx] = [Fno] (→ fig. 2).

• Fonction fenêtre / normalement fermé : [OUx] = [Fnc] (→ fig. 2). La largeur de la fenêtre peut être réglée par la différence entre SPx et rPx SPx = valeur supérieure, rPx = valeur inférieure

P = pression du système; HY = hystérésis; FE = fenêtre

4.3 Contrôle de pression / fonction analogique

La signal analogique peut être réglée:

• A l‘aide du [OU2] on détermine si la plage de mesure réglée est affichée pour 420 mA ([OU2] = [I]) ou pour 010 V ([OU2] = [U])

• Avec la saisie (ASP) de la valeur minimum de la sortie analogique, on détermine la valeur mesurée pour laquelle le signal de sortie est de 4 mA / 0 V

• Avec la saisie (AEP) de la valeur maximum de la sortie analogique, on détermine la valeur mesurée pour laquelle le signal de sortie est de 20 mA / 10 V Ecart minimum entre ASP et AEP = 25% de la valeur finale de l‘étendue de mesure6 Sortie courant Réglages usine Etendue de mesure mise à l’échelle

P = pression du système, MEW = valeur finale de l’étendue de mesure Dans l’étendue de mesure réglée le signal de sortie est entre 4 et 20 mA Il est également signalé :

• Pression du système au-dessus de l’étendue de mesure : signal de sortie > 20 mA

• Pression du système en dessous de l’étendue de mesure : signal de sortie 4 jusqu‘à 3,2 mA Sortie tension Réglages usine Etendue de mesure mise à l’échelle

P = pression du système, MEW = valeur finale de l’étendue de mesure Dans l’étendue de mesure réglée le signal de sortie est entre 0 et 10 V Il est également signalé :

• Pression du système au-dessus de l’étendue de mesure : signal de sortie > 10 V7

5 Montage Avant de monter / démonter le capteur, s‘assurer que la pression n‘est pas appliquée au circuit ► Graisser légèrement le filetage du capteur avec une pâte lubrifiante qui est appropriée et homologuée pour l’application ► Visser le capteur dans un raccord process G 1 ► Serrez le capteur Couple de serrage maxi 20 Nm

A = boîtier orientable L‘appareil est adaptable à différents types de raccords process Adaptateurs G 1 à commander séparément comme accessoires ► Monter l’adaptateur (C) sur l’appareil ► Fixer l’appareil et l’adaptateur sur le raccord process à l’aide d’un écrou, d’une flasque de serrage ou similaire (B) Si l’accessoire de fixation (B) ne peut pas être mis en place par le haut de l’appareil : le monter par le bas avant de visser l’adaptateur

Montage de l’adaptateur ► Graisser légèrement les surfaces de contact entre le capteur et l’adaptateur avec une pâte lubrifiante qui est appropriée et homologuée pour l’application ► Visser l‘appareil dans l‘adaptateur à la main Eviter des influences mécaniques sur les zones d‘étanchéité

► Serrer le capteur et l’adaptateur dans un dispositif de serrage (D) Les chanfreins d’étanchéité (E) ne doivent pas être endommagés Ne serrer le dispositif de serrage que légèrement pour éviter que l‘adaptateur se déforme ► Serrer l‘appareil Couple de serrage maxi : 20 Nm

Raccords à souder Souder l’adaptateur avant de monter l’appareil Procéder selon les instructions fournies avec l’adaptateur9

6 Raccordement électrique L’appareil doit être monté par un électricien qualifié Les règlements nationaux et internationaux relatifs à l’installation de matériel électrique doivent être respectés Alimentation selon EN50178, TBTS, TBTP ► Mettre l’installation hors tension ► Raccorder l’appareil comme suit : 2 x pnp 2 x npn

2: OUT2 4: OUT1 Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir)10 7 Eléments de service et d’indication

1: Affichage digital - Visualisation de la pression du circuit

, des paramètres et des valeurs de paramètre 2: 2 x LED rouge - Etat de commutation ; allumée si la sortie I / II est commuté 3: Bouton Set - Réglage des valeurs de paramètre (en appuyant sur le bouton-poussoir et le maintenant appuyé / pas à pas en appuyant sur le bouton-poussoir plusieurs fois) 4: Bouton Mode/Enter - Sélection des paramètres et des options de menu - Validation des valeurs de paramètres

Affichage à 3 digits pour les valeurs négatives : -XX = - 0,XX Affichage PSI pour PF2652 : 1/10 de la valeur PSI est affiché11

SP1/rP1 Valeur limite supérieure / inférieure pour la pression du système auquel la sortie OUT1 change son état de commutation OU1 Fonction de commutation pour OUT1:

• Signal de commutation pour les valeurs limites de pression: fonction hystérésis [H ] ou fonction fenêtre [F ], en normalement ouvert [ no] ou normalement fermé [ nc] OU2 Fonction de commutation pour OUT1:

• Signal de commutation pour les valeurs limites de pression: fonction hystérésis [H ] ou fonction fenêtre [F ], en normalement ouvert [ no] ou normalement fermé [ nc]

• Signal analogique pour la pression actuelle du système: 420 mA [I], 010 V [U] SP2/rP2 Valeur limite supérieure / inférieure pour la pression du système auquel la sortie OUT2 change son état de commutation ASP Valeur minimum de la sortie analogique : valeur mesurée à laquelle 4 mA / 0 V sont fournis AEP Valeur maximum de la sortie analogique : valeur mesurée à laquelle 20 mA / 10 V EF Fonctions étendues / accès au niveau de menu 2 HI Mémoire valeur maximum pour la pression du système LO Mémoire valeur minimum pour la pression du système COF Calibrage du point zéro CAr Remise à 0 du calibrage (Calibration reset) dS1 / dS2 Temporisation à l’enclenchement pour OUT1/OUT2 dr1 / dr2 Temporisation au déclenchement pour OUT1/OUT2 P-n Types des sorties : pnp / npn dAP Amortissement pour les sorties de commutation dAA Amortissement pour la sortie analogique (OUT2) diS Fréquence de rafraîchissement et orientation de l’affichage Uni Unité de mesure standard pour la pression du système13

9 Paramétrage Pendant le paramétrage l’appareil reste en mode de fonctionnement Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu’à ce que le paramétrage soit validé

9.1 Paramétrage en général

Chaque paramétrage se fait en 3 étapes :

Sélectionner le paramètre ► Appuyer sur [Mode/Enter] jusqu’à ce que le paramètre souhaité soit affiché Mode/Enter Set

Régler la valeur du paramètre ► Appuyer sur [Set] et le maintenir appuyé > La valeur de réglage actuelle clignote pendant 5 s > Après 5 s: la valeur de réglage est modifiée soit en pas à pas en appuyant plusieurs fois sur [Set], soit en le maintenant appuyé Mode/Enter Set Les valeurs numériques augmentent de manière continue Pour réduire la valeur, laisser l’affichage de la valeur du paramètre aller jusqu’à la valeur de réglage maximum Ensuite le cycle recommence à la valeur de réglage minimum

Valider la valeur réglée ► Appuyer brièvement sur [Mode/ Enter] > Le paramètre est indiqué de nouveau La nouvelle valeur de réglage est mémorisée Mode/Enter Set Réglage d’autres paramètres ► Recommencer par étape 1 Terminer le paramétrage ► Appuyer plusieurs fois sur [Mode/Enter] jusqu’à ce que la valeur actuelle mesurée soit indiquée, ou attendre 15 s > L’appareil se remet en mode de fonctionnement14

• Changement du niveau de menu 1 au niveau de menu 2 : ► Appuyer sur [Mode/Enter] jusqu’à ce que [EF] soit indiqué ► Appuyer brièvement sur [Set] > Le premier paramètre du sousmenu est indiqué (ici : [HI])

• Verrouiller / déverrouiller L’appareil peut être verrouillé électroniquement afin d’éviter une fausse programmation non intentionnelle ► S’assurer que l’appareil est en mode de fonctionnement normal ► Appuyer sur [Mode/Enter] + [Set] pendant 10 s > La visualisation s’éteint brièvement (confirmation du blocage / déblocage) Appareil livré: non verrouillé Durant le fonctionnement : [Loc] est indiqué brièvement si l’on essaie de changer les valeurs des paramètres

• Timeout: Si lors du changement d’un paramètre aucun bouton n’est appuyé pendant 15 s, l’appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée

9.2 Configuration de l’affichage (optionnel

► Sélectionner [Uni] et déterminer l’unité de mesure : - bAr (= bar / mbar), - PSI, - PA (= MPa / kPa), - H2O (= inH2O, seulement PF2658), - inH (= inHg, seulement PF2609) ► Sélectionner [diS] et déterminer la fréquence de rafraîchissement et l’orientation de l’affichage - [d1]: rafraîchissement de la valeur mesurée tous les 50 ms - [d2]: rafraîchissement de la valeur mesurée tous les 200 ms - [d3]: rafraîchissement de la valeur mesurée tous les 600 ms - [Ph] = affichage du pics de pression (peak hold) - [rd1], [rd2], [rd3], [rPh] : affichage comme d1, d2, d3, Ph; tourné de 180° - [OFF] : L’affichage est désactivé en mode de fonctionnement Si l’un des boutons est appuyé la valeur mesurée actuelle est affichée pendant 15s Si le bouton Mode/Enter est appuyé encore une fois, le mode Display est activé Les LED indiquant l’état de commutation restent actives même si l’affichage est désactivé15

9.3 Réglage des signaux de sortie

9.3.1 Réglage de la fonction de sortie

► Sélectionner [OU1] et régler la fonction de commutation : - [Hno] = fonction hystérésis / normalement ouvert, - [Hnc] = fonction hystérésis / normalement fermé, - [Fno] = fonction fenêtre / normalement ouvert, - [Fnc] = fonction fenêtre / normalement fermé ► Sélectionner [OU2] et régler la fonction de commutation : - [Hno] = fonction hystérésis / normalement ouvert, - [Hnc] = fonction hystérésis / normalement fermé, - [Fno] = fonction fenêtre / normalement ouvert, - [Fnc] = fonction fenêtre / normalement fermé, - [I] = signal 4…20 mA proportionnel à la pression, - [U] = signal 0…10 V proportionnel à la pression

9.3.2 Réglage des seuils de commutation

► Sélectionner [SP1] / [SP2] et régler la valeur à laquelle la sortie commute ► Sélectionner [rP1] / [rP2] et régler la valeur à laquelle la sortie retombe rPx est toujours inférieur à SPx Seules des valeurs inférieures à SPx sont acceptées

9.3.3 Mise à l’échelle de la valeur analogique

► Sélectionner [ASP] et déterminer la valeur mesurée à laquelle 4 mA / 0 V sont fournis ► Sélectionner [AEP] et déterminer la valeur mesurée à laquelle 20 mA / 10 V sont fournis Différence minimale entre ASP et AEP = 25 % de la valeur maxi de l’échelle (turn down 1:4)

9.4 Réglages utilisateur (optionnel)

9.4.1 Calibrage du point zéro

► Sélectionner [COF] et déterminer une valeur entre -5 % et 5 % de la valeur maxi de l’échelle La valeur mesurée interne “ 0 “ est décalée de cette valeur16

9.4.2 Remise à 0 du calibrage (Calibration reset)

► Sélectionner [CAr] ► Appuyer sur [Set] et le maintenir appuyé jusqu’à ce que [---] soit indiqué ► Appuyer brièvement sur [Mode/Enter]

9.4.3 Réglage de la temporisation pour les sorties de commutation

[dS1] / [dS2] = temporisation à l’enclenchement pour OUT1 / OUT2 [dr1] / [dr2] = temporisation au déclenchement pour OUT1 / OUT2 ► Sélectionner [dS1], [dS2], [dr1] ou [dr2] et saisir une valeur entre 0,1 et 50 s (à 0,0 la temporisation n’est pas active)

9.4.4 Réglage : types des sorties

► Sélectionner [P-n] et déterminer le type de sortie : [PnP] ou [nPn]

9.4.5 Réglage d‘amortissement pour les sorties de commutatio

► Sélectionner [dAP] et saisir une valeur entre 0,01 und 4,00 s ; (à 0,00 [dAP] n’est pas actif) Valeur dAP = temps de réponse entre le changement de la pression et le changement de l’état de commutation en secondes [dAP] influence la fréquence de commutation : f max = 1 ÷ 2dAP [dAP] influence aussi l‘affichage

9.4.5 Réglage d‘amortissement pour le signal analogique

► Sélectionner [dAA] et saisir une valeur : 0,0 - 0,1- 0,5 ou 2,0 s ; (à 0,0 [dAA] n’est pas actif) Valeur dAA = temps de réponse entre le changement de la pression et le changement du signal analogique en secondes

9.5 Fonctions de service

9.5.1 Lire les valeurs min. et max. pour la pression

► Sélectionner [HI] ou [LO], appuyer brièvement sur [Set] [HI] = valeur max, [LO] = valeur min Effacer la mémoire : ► Sélectionner [HI] ou [LO] ► Appuyer sur [Set] et le maintenir appuyé jusqu’à ce que [---] soit indiqué ► Appuyer brièvement sur [Mode/Enter]17

10 Fonctionnement Après la mise sous tension l’appareil se trouve en mode Run (= mode de fonctionnement normal) Il exécute ses fonctions de mesure et d’évaluation et fournit des signaux de sortie selon les paramètres réglés Affichages en fonctionnement → 7 Eléments de service et d’indication

10.1 Lecture des valeurs paramétrées

► Appuyer sur [Mode/Enter] jusqu‘à ce que le paramètre souhaité soit affiché ► Appuyer brièvement sur [Set] > L‘appareil affiche la valeur de paramètre correspondante pendant 15 s Après 15 s supplémentaires, l’appareil se remet en mode Run

10.2 Indication de défauts

[OL] Surpression (au-dessus de l‘étendue de mesure du capteur) [UL] Souspression (au-dessous de l‘étendue de mesure du capteur) [SC1] Clignotant: court-circuit de la sortie de commutation 1* [SC2] Clignotant: court-circuit de la sortie de commutation 2* [SC] Clignotant: court-circuit de toutes les deux sorties de commutation* *La sortie respective est désactivée tant que le court-circuit existe

10.3 Nettoyage du couvercle du système de filtrage

Si des fluides visqueux qui produisent des résidus bouchent le couvercle du système de filtrage du capteur (et donc réduisent l‘exactitude de mesure faiblement), vous pouvez le nettoyer ► Dévisser le couvercle du filtre (B) (utiliser une pince avec des becs couverts de plastique) ► Nettoyer le couvercle soigneusement

L‘évent (A) ne devrait être nettoyé que par un personnel qualifié et avec grand soin Des résidus éventuels du fluide ne doivent pas être comprimés et pressés dans l‘évent Cela pourrait boucher le système de filtrage et réduire l‘exactitude de mesure du capteur ► Visser le couvercle de filtrage de nouveau Plus d‘informations à wwwifmcom
