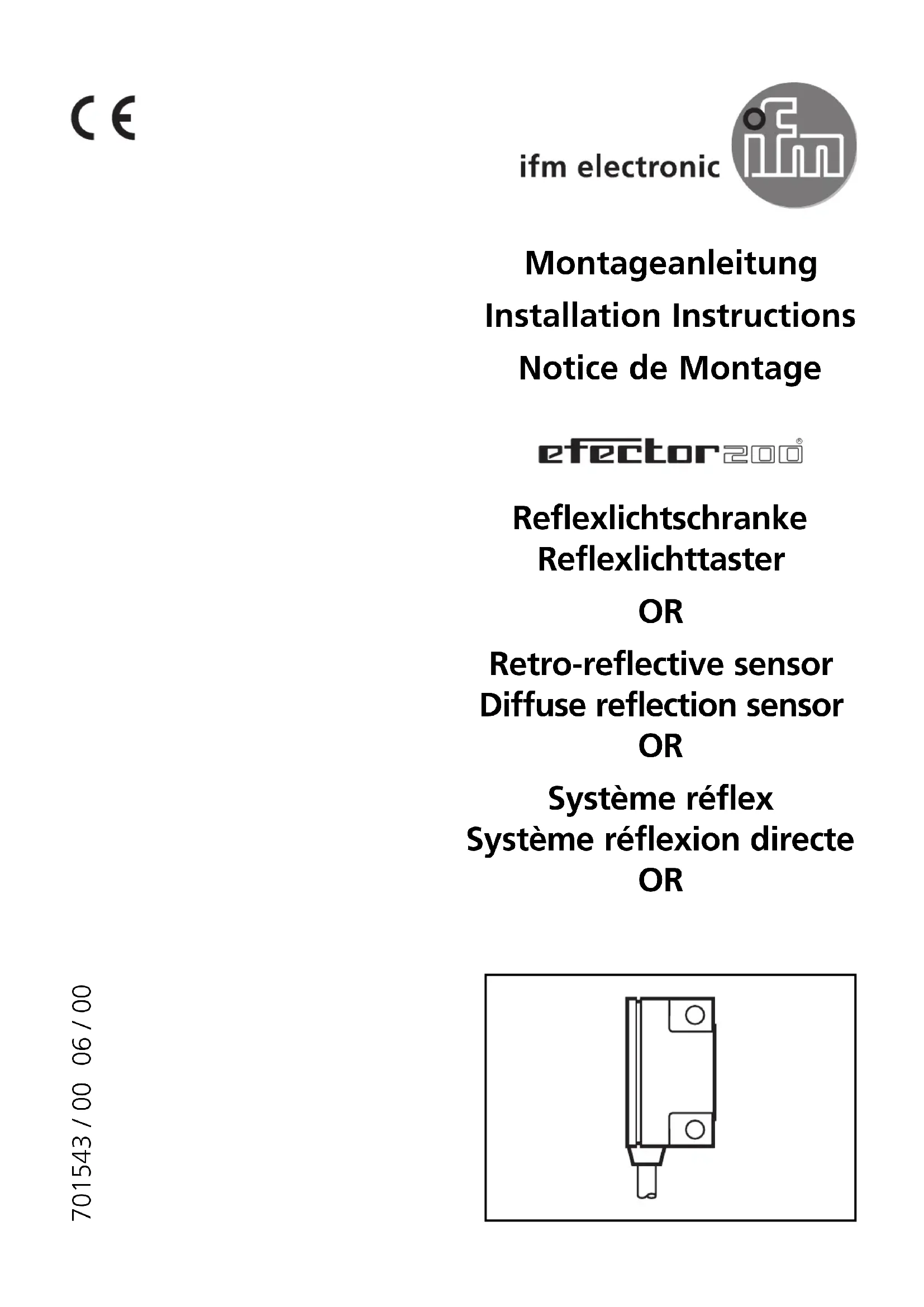

MODE D'EMPLOI OR0009 IFM

Système réflex Système réflexion directe

Pour raccordement à l’amplificateur OV110 ou OV310.

Portée (r): 0,3 ...1 m (valeur sur un réflecteur «nid d’abeille» ∅ 80mm). Système réflexion directe: Le système réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Pour raccordement à l’amplificateur OV110 ou OV310.

Portée (r): 1 ... 200 mm (valeur sur papier blanc 200 x 200 mm) Raccordement électrique Alimentation selon EN50178. Mettre l’installation hors tension avant le raccordement de la cellulle. Raccordement comme suit:

RD: rouge; WH: blanc; screen: blindageMontage Système réflex: Fixer le réflecteur ou la bande adhésive réflex. Orienter la cellule réflex et la fixer avec une équerre de fixation Portée optimale seulement avec orien- tation précise. Système réflexion directe: Orienter la cellule réflexion directe en direction de l’objet à détecter et la fixer avec une équerre de fixation. Portée optimale seulement avec orien- tation précise. Fonctionnement Vérifier le bon fonctionnement de la cellule. Entretien Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pour- raient abîmer les lentilles en plastique.
