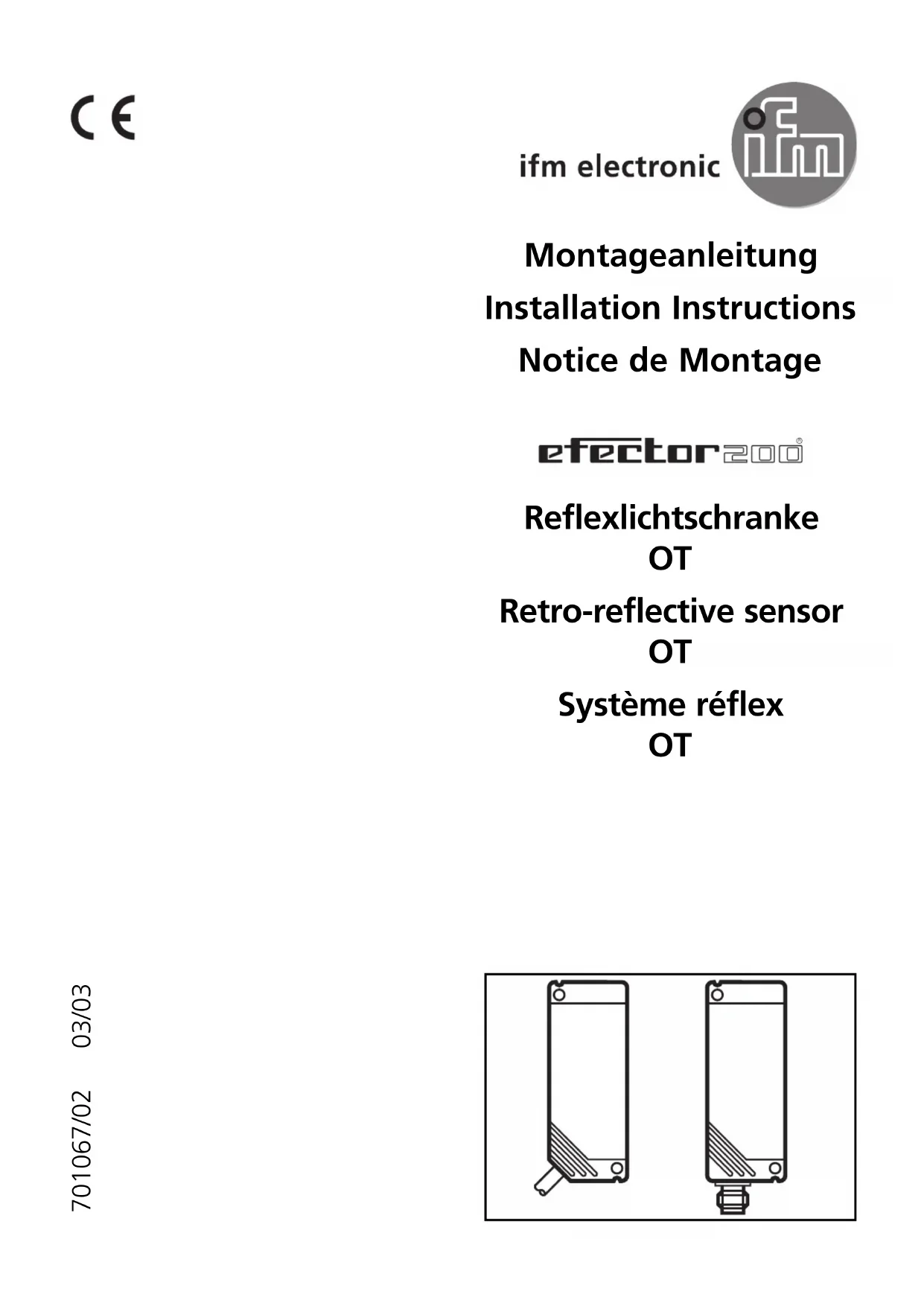

MODE D'EMPLOI OT5036 IFM
setting potentiometer sensitivity LEDFonctionnement et caractéristiques En liaison avec un réflecteur «nid d’abeille» ou une bande adhésive réflex ce système réflex détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Portée standard OTR...: 0,15 - 5 m; portée standard OTP... (système réflex avec filtre de polarisation): 0,2 - 2 m; (valeurs sur un réflecteur «nid d’abeille» Ø 80 mm). Montage Fixer le réflecteur ou la bande adhésive réflex. Orienter la cellule réflex et la fixer avec une équerre de fixation. Portée optimale seulement avec une orientation précise. Raccordement électrique Mettre l’installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement strictement selon les indications de l’étiquette. Couleurs des fils: BN = brun, BU = bleu, BK = noir. 6Fonctionnement Vérifier le bon fonctionnement de la cellule.
- La LED verte est allumée lorsque la tension d’alimentation est appliquée.
- La LED jaune est allumée lorsque la sortie est commutée. Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de pro- duits qui pourraient abîmer les lentilles en plastique.
potentiomètre de réglage sensibilitié LED
