MODE D'EMPLOI OG5049 IFM

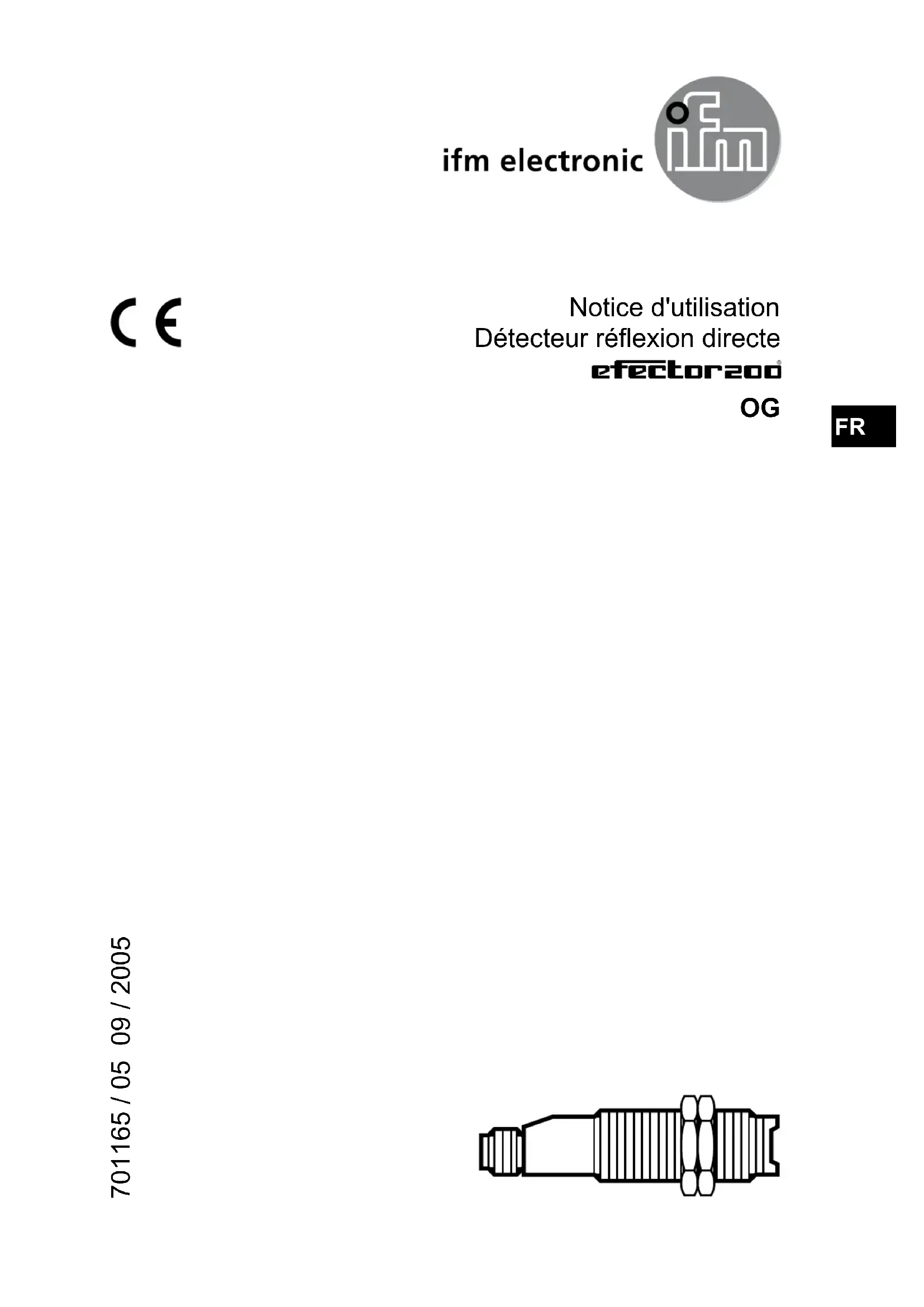

Notice d'utilisation Détecteur réflexion directe

Fonctionnement et caractéristiques Le détecteur réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Portée (r) : voir l'étiquette (sur papier blanc 200 mm x 200 mm). Raccordement électrique Afin de répondre aux exigences de la norme UL 508 pour la catégorie " limited voltage/current ", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipé d'un dispositif de protection contre les surcharges. Mettre l’installation hors tension.

Raccorder l'appareil comme suit : DC PNP

broche 2 = sortie fc

broche 2 = sortie fc Couleurs des fils conducteurs des appareils à câble : BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie (éclairement/NO ou obscurcissement/NF) par raccordement. Charge de la sortie de contrôle (sortie fc) : max. 10 mA. Montage

Bouton de réglage LED rouge, verte, jaune Orienter le détecteur réflexion directe vers l'objet à détecter et l’installer grâce à un dispositif de fixation. Portée maximale seulement en cas d'orientation exacte.

Réglage de l'appareil pour des objets stationnaires

Passer l'appareil dans le mode de programmation sans l’objet.

Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.

La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. L'appareil est en mode de programmation.

Réglage avec objet. Appuyer 1 x.

Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en alternance.

Réglage sans objet. Appuyer 1 x.

Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite la LED verte s'allume. L'appareil est en mode de fonctionnement.

Les réglages 2 et 3 peuvent aussi être effectués dans l'ordre inverse. Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe au mode de fonctionnement sans modifications du réglage.6 Réglage de l'appareil pour des objets en mouvement

Passer l'appareil dans le mode de programmation sans l’objet.

Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.

La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. L'appareil est en mode de programmation.

Faire passer au moins deux objets aux travers la zone de détection de la lentille pendant la mesure (env. 1 s).

Les LED jaune et verte s'éteignent pendant env. 1 s et clignotent en alternance ensuite.

Faire passer au moins deux objets aux travers la zone de détection de la lentille pendant la mesure (env. 1 s).

Les LED jaune et verte s'éteignent pendant env. 1 s. La LED verte est allumée ensuite. L'appareil est en mode de fonctionnement.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe au mode de fonctionnement sans modifications du réglage.7

Réglage de la sensibilité maximale Passer dans le mode de programmation (voir étape 1). Aligner l'appareil de façon à ce qu'aucune lumière ne soit réfléchie. Appuyer 2 fois sur le bouton de réglage (voir étapes 2 et 3). Verrouiller / déverrouiller Appuyer pendant 10 s.

La LED rouge clignote brièvement, ensuite les LED jaune et verte clignotent en alternance ; après 10 s les LED s'éteignent, l'appareil est verrouillé. Appuyer pendant 10 s.

Après 10 s les LED s'éteignent, le verrouillage est annulé. Fonctionnement Vérifier le bon fonctionnement de l'appareil. Indication par LED et sortie contrôle de fonction. LED verte allumée L'appareil est opérationnel. LED jaune allumée Sortie commutée. LED jaune + rouge Clignotent en alternance, 2 Hz : sortie court-circuitée. Clignotent en alternance, 1 Hz : perturbation interne. (sortie non commutée) Sortie de contrôle (pas pour les appareils à câble) Commute après env. 4 s en cas de perturbation lors de la détection de l'objet (reconnaissance déficiente d'objets, déréglage, encrassement des lentilles), est désactivée env. 4 s après une nouvelle détection correcte de l'objet. Commute immédiatement en cas de court-circuit de la sortie de commutation, est désactivée env. 2 s après l'élimination de la perturbation. Commute immédiatement en cas de perturbation interne, est désactivée uniquement par mise hors tension / nouvelle mise en tension.

Entretien Dégager les lentilles de l'appareil de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer la lentille en plastique.
