| Caractéristiques | Détails |
|---|---|
| Type de produit | Capteur de pression |
| Plage de mesure | 0 à 10 bar |
| Précision | ± 0,5 % de la pleine échelle |
| Sortie | Signal analogique (4-20 mA) |
| Alimentation | 10-30 VDC |
| Température de fonctionnement | -25 à +85 °C |
| Matériau du boîtier | Acier inoxydable |
| Utilisation | Industrie, systèmes hydrauliques et pneumatiques |
| Maintenance | Vérification périodique recommandée |
| Sécurité | Conforme aux normes CE |
| Informations générales | Installation facile, connecteurs standard |
FOIRE AUX QUESTIONS - PC3542 IFM
Quel est le type de produit IFM PC3542 ?
Le IFM PC3542 est un capteur de pression conçu pour mesurer la pression dans différents environnements industriels.
Comment installer le capteur IFM PC3542 ?
Pour installer le capteur IFM PC3542, suivez les instructions fournies dans le manuel d'utilisation, en vous assurant de respecter les spécifications de montage et de raccordement.
Quels sont les paramètres de mesure du IFM PC3542 ?
Le IFM PC3542 mesure la pression dans une plage spécifique, qui est indiquée dans les spécifications techniques du produit.
Comment calibrer le capteur IFM PC3542 ?
La calibration du capteur IFM PC3542 doit être effectuée en suivant les procédures de calibration décrites dans le manuel d'utilisation, en utilisant des équipements de calibration appropriés.
Que faire si le capteur IFM PC3542 ne fonctionne pas ?
Si le capteur IFM PC3542 ne fonctionne pas, vérifiez les connexions électriques, assurez-vous qu'il est correctement alimenté et examinez les éventuels messages d'erreur ou codes de diagnostic.
Comment nettoyer le capteur IFM PC3542 ?
Pour nettoyer le capteur IFM PC3542, utilisez un chiffon doux et un nettoyant approprié, évitant les produits chimiques corrosifs qui pourraient endommager le capteur.
Quelle est la garantie du produit IFM PC3542 ?
Le IFM PC3542 est généralement couvert par une garantie de 2 ans à partir de la date d'achat, mais il est conseillé de vérifier les conditions spécifiques auprès du revendeur.
Comment contacter le support technique pour le IFM PC3542 ?
Vous pouvez contacter le support technique de IFM en visitant leur site web ou en appelant le numéro indiqué dans le manuel d'utilisation.
Téléchargez la notice de votre Non catégorisé au format PDF gratuitement ! Retrouvez votre notice PC3542 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PC3542 de la marque IFM.
MODE D'EMPLOI PC3542 IFM

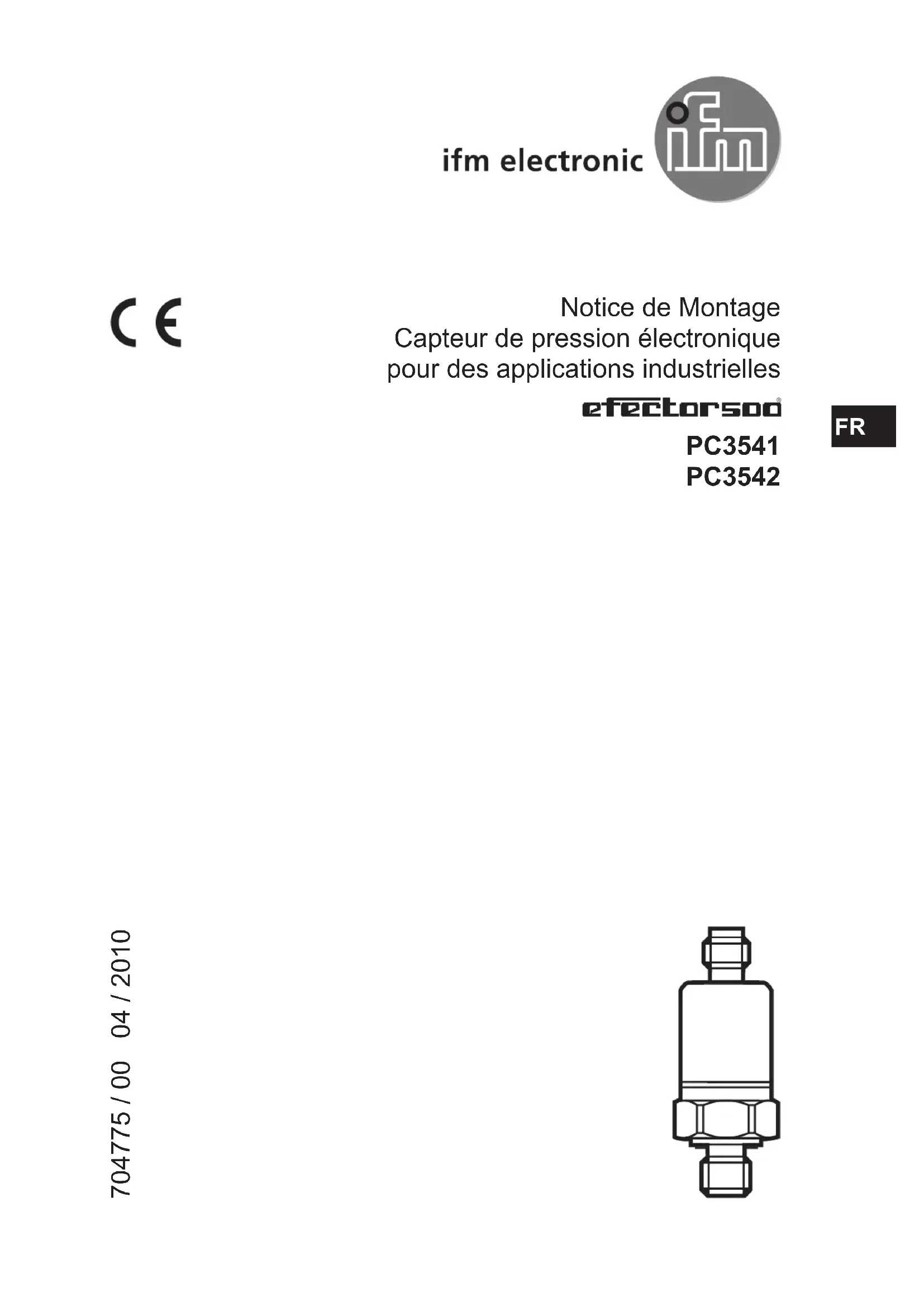

- Notice de Montage Capteur de pression électronique pour des applications industrielles PC3541 PC3542 704775 / 00 04 / 2010 FR2 1 Consignes de sécurité Avant la mise en service de l’appareil, lire ce document. S’assurer que le • produit est approprié pour l’application concernée sans aucune restriction d’utilisation. Le non-respect des consignes ou des données techniques peut provoquer des • dommages matériels et/ou corporels. Pour toutes les applications veuillez vérifier la compatibilité des matières du • produit (voir données techniques) avec les fluides sous pression à mesurer. Dans le champ d‘application cULus : L‘appareil doit être impérativement alimenté par une alimentation isolée galva- niquement disposant au secondaire d‘un fusible avec homologation UL et un courant nominal max. de a) 5 ampères pour des tensions de 0 p. 20
- Veff (0 p. 28
- .3 Vpic) ou b) 100/Vpic pour des tensions de 20 p. 30
- Veff (28.3 p. 42
- .4 Vpic). Contenu 1 Consignes de sécurité p. 2
- 2 Fonctionnement et caractéristiques p. 3
2 Fonctionnement et caractéristiques Le capteur de pression détecte la pression du circuit et la convertit en un signal de sortie analogique. 4 ... 20 mA (PT354x) / 0 ... 10 V (PT954x)•
- Type de pression : pression relative• No de commande Etendue de mesure Surpression admissible Pression d’éclatement bar PSI bar PSI bar PSI PC3541 0 p. 250
- 625 400 5 800 1 000 14 504 PC3542 0 p. 100
- 0 450 200 2 900 1 000 14 504 MPa = bar ÷ 10 / kPa = bar × 100 Prendre des mesures appropriées afin d’éviter que les pics de pression statiques et dynamiques dépassent la valeur de surpression indiquée. La pression d’éclatement indiquée ne doit pas être dépassée. Même si la pression d’éclatement n’est dépassée que brièvement, l’appa- reil peut être détruit. ATTENTION : Danger de blessures ! 3 Montage Avant de monter / démonter le capteur, s‘assurer que la pression n‘est pas appliquée au circuit. Insérer l‘appareil dans un raccord process G¼. ► Serrer fermement. Couple de serrage maxi 25 Nm. ►4 4 Raccordement électrique L‘appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l‘installation de maté- riel électrique doivent être respectés. Alimentation selon EN50178, TBTS, TBTP. Mettre l’installation hors tension. ► Raccorder l’appareil comme suit : ► p. 1
- inclut dérive due au couple de serrage ** avec des fluctuations de température < 10 K BFSL = Best Fit Straight Line / LS = Réglage des valeurs limites Plus d‘informations à www.ifm.com
