| Intitulé | Description |
|---|---|
| Type de capteur | Capteur de température |
| Plage de mesure | -50 à +150 °C |
| Précision | ±0,5 °C |
| Sortie | Signal analogique 4-20 mA |
| Alimentation | 24 VDC |
| Dimensions | Longueur 100 mm, diamètre 12 mm |
| Installation | Montage en surface ou en immersion |
| Matériau | Acier inoxydable |
| Normes de sécurité | Conforme aux normes CE |
| Maintenance | Vérification régulière de l'étanchéité et du fonctionnement |
| Utilisation recommandée | Applications industrielles et environnementales |
FOIRE AUX QUESTIONS - OT5028 IFM
Téléchargez la notice de votre Non catégorisé au format PDF gratuitement ! Retrouvez votre notice OT5028 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OT5028 de la marque IFM.
MODE D'EMPLOI OT5028 IFM

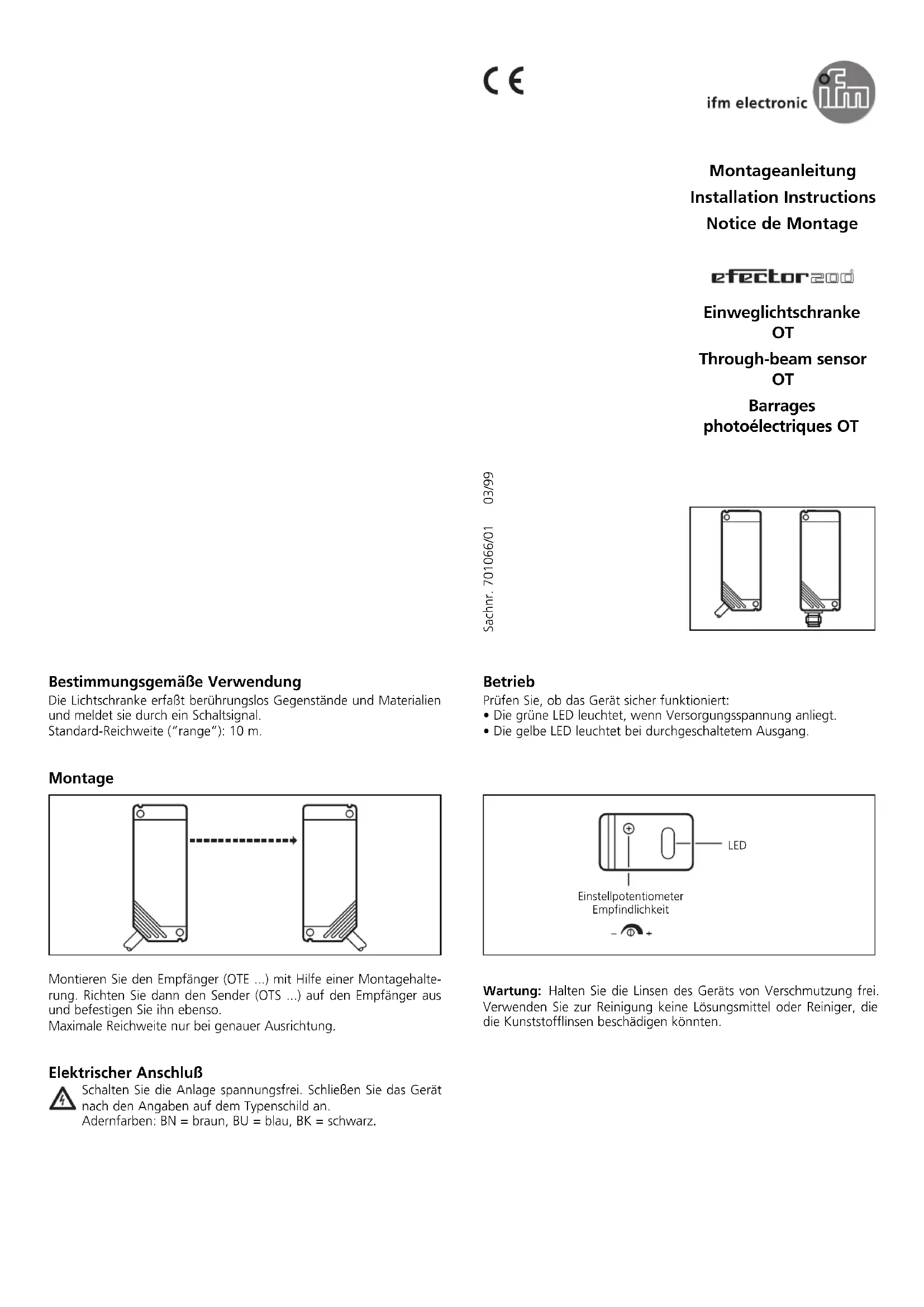

Barrages photoélectriques OT
Einstellpotentiometer Empfindlichkeit LED Sachnr. 701066/01 03/99Functions and features The through-beam sensor detects objects and materials without contact and indicates their presence by a switched signal. Standard range: 10 m. Installation Mount the receiver (OTE...) by means of a mounting device. Set the transmitter (OTS ...) towards the receiver and tighten in the same way. Maximum range only with precise alignment. Electrical connection Disconnect power before connecting the sensor. Connection strictly to the indications on the type label;<R>core colours: BN = brown, BU = blue, BK = black. Fonctionnement et caractéristiques Ces barrages photoélectriques détectent des objets et matières sans contact et indiquent leur présence par un signal de commutation. Portée standard: 10 m. Montage Monter le récepteur (OTE...) avec une équerre de fixation. Orienter l’émetteur (OTS...) en direction du récepteur et le fixer de la même manière. Portée optimale seulement avec orientation précise. Raccordement électrique Mettre l’installation hors tension avant le raccordement de la cel- lule optoélectronique. Raccordement strictement selon les indications de l’étiquette. Couleurs des fils: BN = brun, BU = bleu, BK = noir. Fonctionnement Vérifier le bon fonctionnement de la cellule.
- La LED verte est allumée lorsque la tension d’alimentation est appliquée.
- La LED jaune est allumée lorsque la sortie est commutée. Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de pro- duits qui pourraient abîmer les lentilles en plastique. Operation Check the safe functioning of the through-beam sensor.
