MODE D'EMPLOI PL2654 IFM

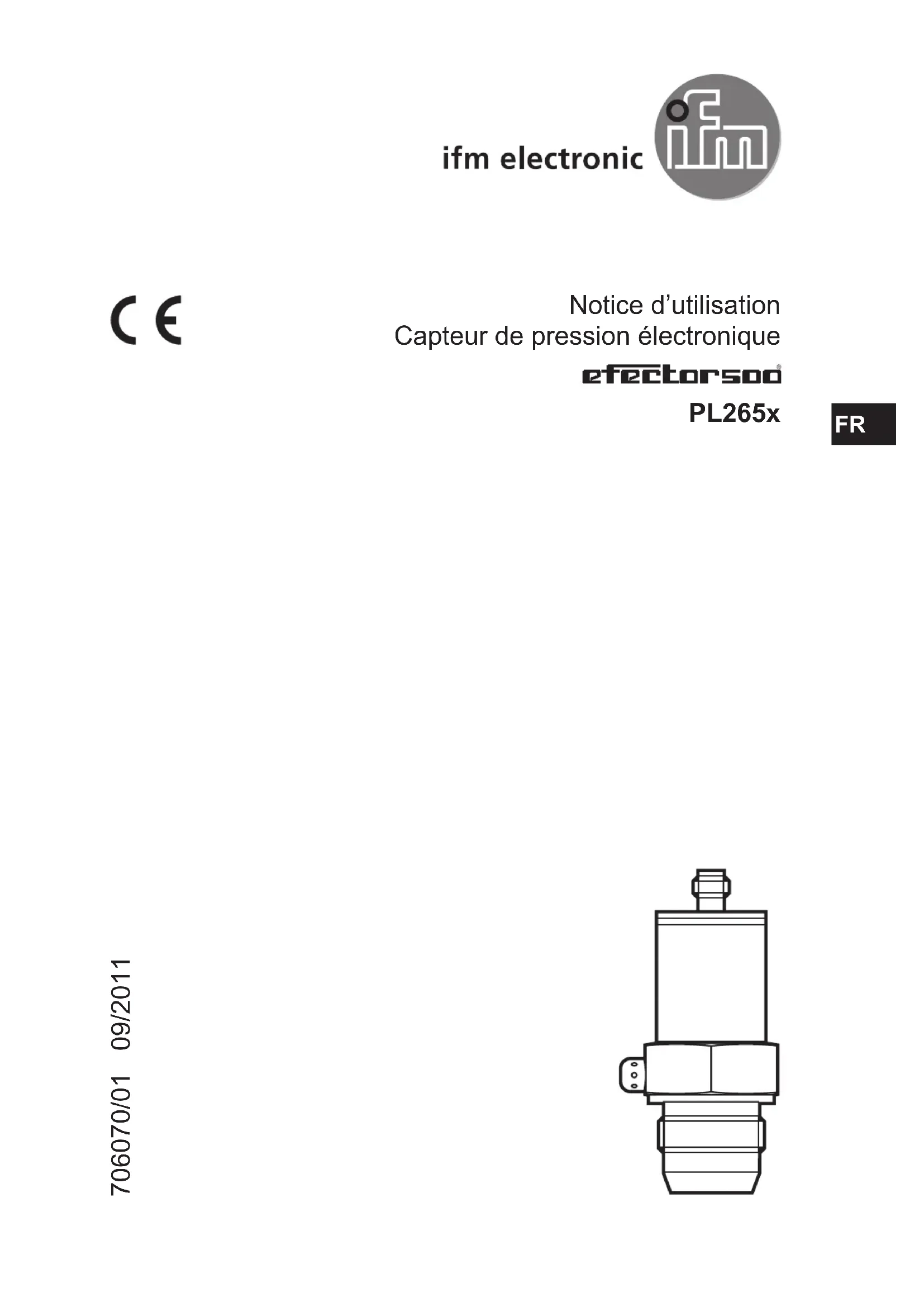

Notice d’utilisation Capteur de pression électronique PL265x 706070/01 09/2011 FR2 1 Remarque préliminaire

1.1 Symboles utilisés

► Action à faire > Retour d‘information, résultat […] Désignation d‘une touche, d‘un bouton ou d‘un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations. Contenu 1 Remarque préliminaire ........................................................................................2

7.1 Nettoyage du couvercle du système de filtrage .............................................7

2 Consignes de sécurité

• Avant la mise en service de l’appareil, lire ce ducument. S’assurer que le produit est approprié pour l’application concernée sans aucune restriction d’utilisation.

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Pour toutes les applications veuillez vérifier la compatibilité des matières du produit(→10Donnéestechniques)aveclesfluidessouspressionàmesurer.

• Emploi dans des gaz à des pressions > 25 bar seulement après consultation du fabricant ifm. 3 Fonctionnement et caractéristiques L‘appareil surveille la pression du système des installations.

• Type de pression : pression relative. No de commande Etendue de mesure Surpression admissible Pression d’éclatement bar PSI bar PSI bar PSI PL2652 -1 p. 100
• -10 p. 1450
• 200 2 900 650 9 425 PL2653 -1 p. 25
• -15 p. 363
• 100 1 450 350 5 070 PL2654 -0,5 p. 10
• -7 p. 145
• 50 725 150 2 175 PL2656 -0,13 p. 2
• ,5 -1,8 p. 36
• ,3 20 290 50 725 mbar PSI bar PSI bar PSI PL2657 -50 p. 1
• 000 -0,7 p. 14
• ,5 10 145 30 450 mbar inH2O bar inH2O bar inH2O PL2658 -12,5 p. 250
• -5,0 ,4 10 4 000 30 12 000 MPa = bar ÷ 10 / kPa = bar × 100 Prendre des mesures appropriées afin d’éviter que les pics de pression statiques et dynamiques dépassent la valeur de surpression indiquée. La pression d’éclatement indiquée ne doit pas être dépassée. Même si la pression d’éclatement n’est dépassée que brièvement, l’appa- reil peut être détruit. ATTENTION : Danger de blessures !4 4 Fonction p. 100

4.1 Traitement du signaux mesurés

L‘appareil convertit la pression du circuit en un signal de sortie analogique (4...20mA). L’étendue de mesure peut être décalée jusqu’à 25% de la valeur de l’étendue de mesure.

• Aveclasaisie(ASP)delavaleurminimumdelasortieanalogique,ondéter- mine la valeur mesurée pour laquelle le signal de sortie est de 4 mA.

• Aveclasaisie(AEP)delavaleurmaximumdelasortieanalogique,ondéter- mine la valeur mesurée pour laquelle le signal de sortie est de 20 mA. Réglages usine Etendue de mesure mise à l’échelle

P = pression du système, MEW = valeur finale de l’étendue de mesure Dans l’étendue de mesure réglée le signal de sortie est entre 4 et 20 mA. Il est également signalé :

• Pression du système au-dessus de l’étendue de mesure : signal de sortie > 20 mA.

• Pression du système en dessous de l’étendue de mesure : signal de sortie 4 jusqu‘à 3,2 mA. L’appareil est livré en état de fonctionnement. Réglage usine: non décalé (ASP = 0 bar; AEP = 100% de la valeur final de l’éten- duedemesure).5

5 Montage Avant de monter / démonter le capteur, s‘assurer que la pression n‘est pas appliquée au circuit. ► Graisser légèrement le filetage du capteur avec une pâte lubrifiante qui est appropriée et homologuée pour l’application. ► Visser le capteur dans un raccord process G 1. ► Serrez le capteur. Couple de serrage maxi 20 Nm.

L‘appareil est adaptable à différents types de raccords process. Adaptateurs G 1 à commander séparément comme accessoires. ► Monterl’adaptateur(B)surl’ap- pareil. ► Fixer l’appareil et l’adaptateur sur le raccord process à l’aide d’un écrou, d’une flasque de serrage ou similaire(A). Sil’accessoiredefixation(A)nepeut pas être mis en place par le haut de l’appareil : le monter par le bas avant de visser l’adaptateur.

Montage de l’adaptateur ► Graisser légèrement les sur- faces de contact entre le capteur et l’adaptateur avec une pâte lubrifiante qui est appropriée et homologuée pour l’application. ► Visser l‘appareil dans l‘adaptateur à la main. Eviter des influences mécaniques sur les zones d‘étan- chéité.

► Serrer le capteur et l’adaptateur dansundispositifdeserrage(C). Leschanfreinsd’étanchéité(D)ne doivent pas être endommagés. Ne serrer le dispositif de serrage que légèrement pour éviter que l‘adap- tateur se déforme. ► Serrer l‘appareil. Couple de serrage maxi : 20 Nm.

REMARQUE : Une garantie pour un effet d’étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Asepto- flex)estseulementassuméepourl’appareilmontéuneseulefois. Raccords à souder Souder l’adaptateur avant de monter l’appareil. 6 Raccordement électrique L’appareil doit être monté par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l’installation de maté- riel électrique doivent être respectés. Alimentation selon EN50178, TBTS, TBTP.7

► Mettre l’installation hors tension. ► Raccorder l’appareil comme suit :: raccordement 2 fils raccordement 3 fils

Couleurs des fils conducteurs des connecteurs femelles ifm : 1=BN(brun),2=WH(blanc),3=BU(bleu),4=BK(noir) 7 Fonctionnement Après la mise sous tension l’appareil se trouve en mode Run (= mode de fonction- nementnormal).Ilexécutesesfonctionsdemesureetd’évaluationetfournitun signal analogique proportionel au pression du circuit.

7.1 Nettoyage du couvercle du système de filtrage

Si des fluides visqueux qui produisent des résidus bouchent le couvercle du système de filtrage du capteur (et donc réduisent l‘exactitude de mesure faiblement),vouspouvezlenettoyer. ► Dévisserlecouvercledufiltre(B) (utiliser une pince avec des becs couvertsdeplastique). ► Nettoyer le couvercle soigneuse- ment.

L‘évent(A)nedevraitêtrenettoyéqueparunpersonnelqualifiéetavecgrand soin. Des résidus éventuels du fluide ne doivent pas être comprimés et pressés dans l‘évent. Cela pourrait boucher le système de filtrage et réduire l‘exactitude de mesure du capteur. ► Visser le couvercle de filtrage de nouveau. Le capteur est suffisamment protégé contre les conditions environnantes sévères (protectionIP67).Laprotectionpeutêtreaugmentéeparunaccessoirespécial (n°decommandeE30043).8 8 Paramétrage ► RaccorderlecapteuràunPCviaInterfaceIO-Link(n°decommandeE30396). ► Programmer le capteur avec le programme de service FDT ifm Container. N° d’article E30396 contient le programme de service FDT ifm Container. La librairie du programme des objets DTM disponibles peut être trouvée à www.ifm.com→Services→Download

8.1 Paramètres réglables

ASP Valeur minimum de la sortie analogique Valeur mesurée dont le signal de sortie est 4 mA. AEP Valeur maximum de la sortie analogique Valeur mesurée dont le signal de sortie est 20 mA. Ecart minimum entre ASP et AEP = 25% du gain.

Mémorisation pression maxi/mini

• HI: affichage de la pression maxi mesurée.

• LO: affichage de la pression mini mesurée. COF Calibragedupointzéro(Calibrationoffset) La valeur de travail du capteur peut être décalée par rapport à la valeur réelle mesurée.

• Plage de réglage: -5 ... +5% du gain (pour une échelle réglée en usine avec ASP=0baretAEP=valeurfinaldel’étenduedemesure)enpasde0,1%du gain. CAr Remiseà0ducalibrage(Calibrationreset) RemetlecalibragerégléparCOFà0(réglageusine). dAA Amortissement pour la sortie analogique Les pics de pression de courte durée ou de haute fréquence peuvent être filtrés. Valeur dAA = temps d’ amortissement entre changement de la pression et chan- gementdusignalanalogiqueenmillisecondes(ms).

• plagederéglage:0(=dAAn’estpasactif)/0,1s/0,5s/2s. Uni Unité d’affichage La valeur mesurée et les valeurs pour ASP et AEP peuvent être affichées dans les unités suivantes : bar, mbar, PSI, MPa, kPa; seulement PL2658 : inH2O et mmWS. diS Réglage de l’afficheur d1 / d2 / d3 = actualisation de la valeur mesurée toutes les 50 ms / 200 ms / 600 ms. L’actualisation ne change que l’intervalle d’actualisation de l’affichage. ph=affichagedelavaleurmaximesuréepourunbrefdélai(peakhold).9

-Exactitudetype(linéarité,incl.hystérésisetrépétabilité)

Toutes les indications se réfèrent à un turn down de 1:1

Réglage des valeurs limites selon DIN 1608612

10.1 Plages de réglage

-5,0 40,2 20,2 100,4 0,2 mmWS -125 1020 515 2550 5 ΔP=enpasde Plus d‘informations à www.ifm.com13
