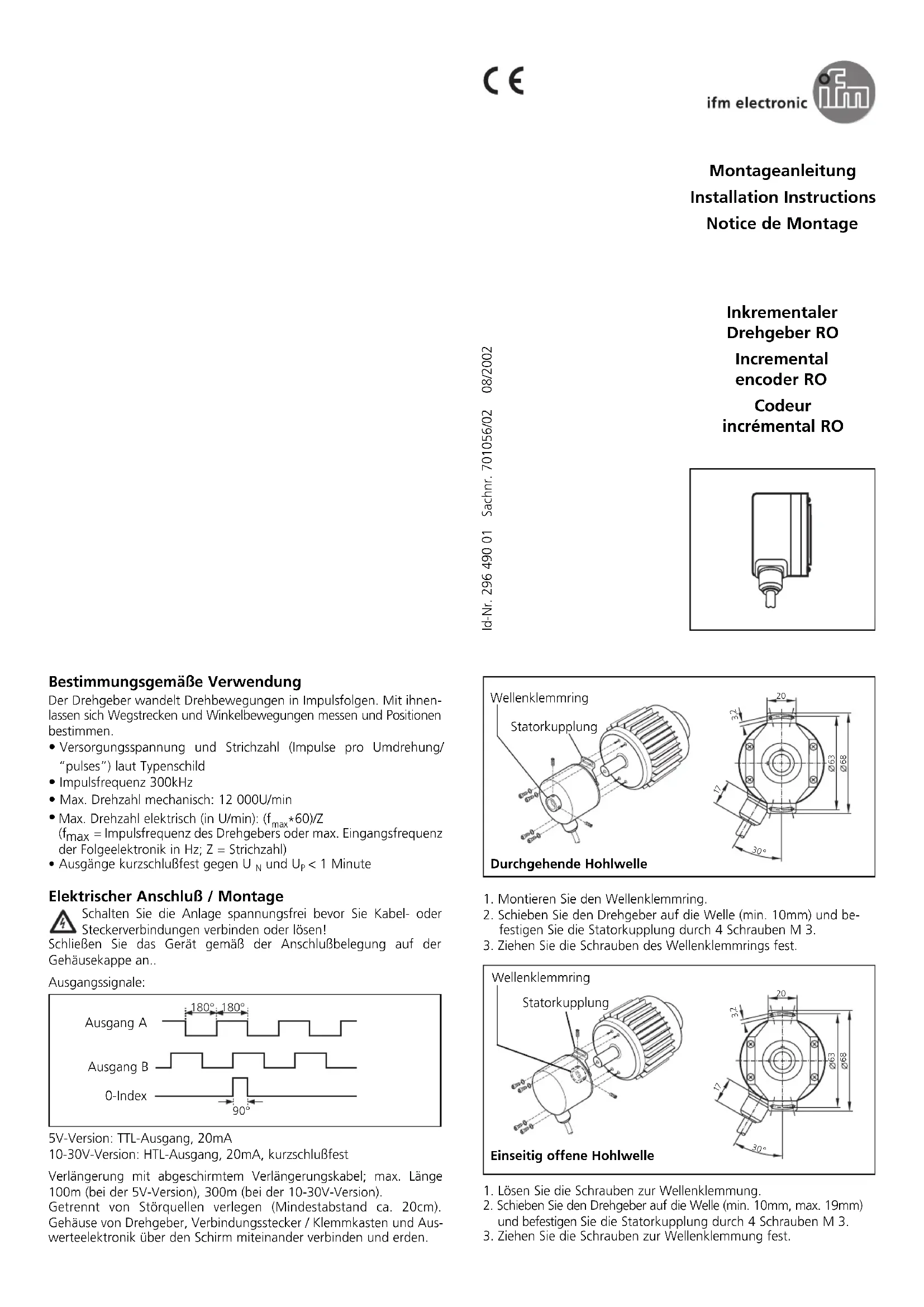

Notice IFM RO1368 - page 1
1 / 2
Assistant notice
Powered by ChatGPT
En attente de votre message
Informations produit

Marque : IFM

Modèle : RO1368

Catégorie : Non catégorisé

Caractéristiques Techniques Non spécifiées
Utilisation Non spécifiée
Maintenance et Réparation Non spécifiée
Sécurité Non spécifiée
Informations Générales Non spécifiées

FOIRE AUX QUESTIONS - RO1368 IFM

Quel est le but de l'IFM RO1368 ?
L'IFM RO1368 est un capteur conçu pour mesurer des paramètres spécifiques dans divers environnements industriels.
Comment installer l'IFM RO1368 ?
Pour installer l'IFM RO1368, suivez les instructions fournies dans le manuel d'utilisation, en vous assurant de respecter les connexions électriques et les exigences d'alimentation.
Que faire si l'IFM RO1368 ne s'allume pas ?
Vérifiez d'abord l'alimentation électrique et les connexions. Assurez-vous que le capteur est correctement branché et que les tensions correspondent aux spécifications.
Comment calibrer l'IFM RO1368 ?
La calibration de l'IFM RO1368 peut être effectuée en utilisant les instructions de calibration fournies dans le manuel, en suivant les étapes indicatives pour ajuster les paramètres selon vos besoins.
Quels sont les signaux de sortie de l'IFM RO1368 ?
L'IFM RO1368 propose plusieurs types de signaux de sortie, notamment des signaux analogiques et numériques. Consultez le manuel pour plus de détails sur les options disponibles.
Comment résoudre les problèmes de communication avec l'IFM RO1368 ?
Assurez-vous que les câbles sont correctement connectés et en bon état. Vérifiez également la configuration des paramètres de communication dans votre système.
Quelle est la plage de fonctionnement de l'IFM RO1368 ?
La plage de fonctionnement de l'IFM RO1368 est généralement spécifiée dans le manuel. Assurez-vous de respecter les limites de température et d'humidité pour un fonctionnement optimal.
L'IFM RO1368 est-il étanche ?
Vérifiez les spécifications du produit pour connaître le degré d'étanchéité. L'IFM RO1368 est conçu pour des environnements industriels, mais il est important de respecter les conditions d'utilisation.
Comment contacter le support technique pour l'IFM RO1368 ?
Pour contacter le support technique, référez-vous aux informations de contact fournies dans le manuel ou sur le site web officiel d'IFM.

Téléchargez la notice de votre Non catégorisé au format PDF gratuitement ! Retrouvez votre notice RO1368 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RO1368 de la marque IFM.

MODE D'EMPLOI RO1368 IFM

  • Tension d’alimentation et nombre de pas (impulsions par tour) selon l’étiquette
  • Fréquence d’impulsions 300kHz
  • Vitesse de rotation maxi mécanique: 12.000tr/mn
  • Vitesse de rotation maxi électrique (en tr/mn): (f max* 60)/Z (f max = fréquence d’impulsions du codeur ou fréquence d’entrée maxi du module électronique en Hz; Z = nombre de pas)
  • Les sorties sont protégées contre un court-circuit entre les sorties et

pendant < 1mn Raccordement électrique / Montage Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur! Raccorder l'appareil selon le branchement indiqué sur le boîtier. Signaux de sortie: Version 5V: sortie TTL, 20mA Version 10-30V: sortie HTL, 20mA, protégée contre les courts-circuits Extension par câble blindé; longueur maximale 100m (version 5V), 300m (version 10-30V); installer séparément des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connec- teur / le bornier et l’électronique d’exploitation via le blindage et relier à la terre. 1.Mettre l’écrou de serrage sur le codeur. 2.Introduire le codeur dans l’arbre (10mm au minimum) et fixer l’accouplement stator à l’aide de quatre vis M3. 3.Visser l’écrou de serrage. 1.Mettre les écrous de serrage sur le codeur. 2.Introduire l’arbre dans le codeur (10mm au minimum) et fixer l’accouplement stator à l’aide de quatre vis M3. 3.Visser les écrous de serrage. 1.Place the clamping nut on the encoder. 2.Slip the encoder onto the shaft (min. 10mm) and fix the stator cou- pling by means of four M3 screws. 3.Tighten the screws of the clamping nut. 1.Place the clamping nut on the encoder. 2.Slip the encoder onto the shaft (min. 10mm) and fix the stator coupling by means of four M3 screws. 3.Tighten the screws of the clamping nut. 180° 180° 90° output A output B index 0 180° 180° 90° sortie A sortie B index 0

3,2 écrou de serrage accouplement

3,2 accouplement écrou de serrage Arbre creux traversant Arbre creux ouvert sur un côté
