| Intitulé | Description |
|---|---|
| Type de produit | Capteur de proximité inductif |
| Modèle | IFM RV6102 |
| Plage de détection | 0 à 2 mm |
| Tension d'alimentation | 10 à 30 V DC |
| Sortie | PNP/NPN, programmable |
| Fréquence de commutation | 0 à 1 kHz |
| Température de fonctionnement | -25 à 70 °C |
| Indice de protection | IP67 |
| Dimensions | 30 x 30 x 15 mm |
| Installation | Montage en surface, orientation flexible |
| Maintenance | Pas d'entretien requis, nettoyage recommandé |
| Sécurité | Conforme aux normes CE |
| Applications | Automatisation industrielle, détection d'objets métalliques |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - RV6102 IFM
Comment installer le IFM RV6102 ?
Pour installer le IFM RV6102, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les consignes de sécurité et de vérifier la compatibilité avec votre système avant de procéder.
Que faire si le IFM RV6102 ne s'allume pas ?
Vérifiez d'abord que l'alimentation est correctement branchée. Si l'appareil ne s'allume toujours pas, essayez de remplacer le fusible ou de vérifier les connexions électriques.
Comment réinitialiser le IFM RV6102 ?
Pour réinitialiser le IFM RV6102, débranchez l'appareil pendant environ 10 secondes, puis rebranchez-le. Cela devrait restaurer les paramètres d'usine.
Où puis-je trouver le manuel d'utilisation du IFM RV6102 ?
Le manuel d'utilisation du IFM RV6102 peut être téléchargé sur le site officiel d'IFM ou dans la section support de votre revendeur.
Quels sont les principaux problèmes rencontrés avec le IFM RV6102 ?
Les problèmes courants incluent des difficultés d'installation, des erreurs de connexion, et des problèmes d'alimentation. Vérifiez les instructions et les connexions si vous rencontrez des problèmes.
Comment contacter le support technique pour le IFM RV6102 ?
Vous pouvez contacter le support technique d'IFM par téléphone ou par email. Les coordonnées sont disponibles sur le site web d'IFM dans la section 'Contact'.
Le IFM RV6102 est-il compatible avec d'autres appareils ?
La compatibilité dépend des spécifications de votre système. Consultez le manuel ou le site web d'IFM pour vérifier la compatibilité avec d'autres appareils.
Quels accessoires sont recommandés pour le IFM RV6102 ?
Les accessoires recommandés incluent des câbles de connexion appropriés et des adaptateurs si nécessaire. Consultez la documentation pour des recommandations spécifiques.
Téléchargez la notice de votre Non catégorisé au format PDF gratuitement ! Retrouvez votre notice RV6102 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RV6102 de la marque IFM.

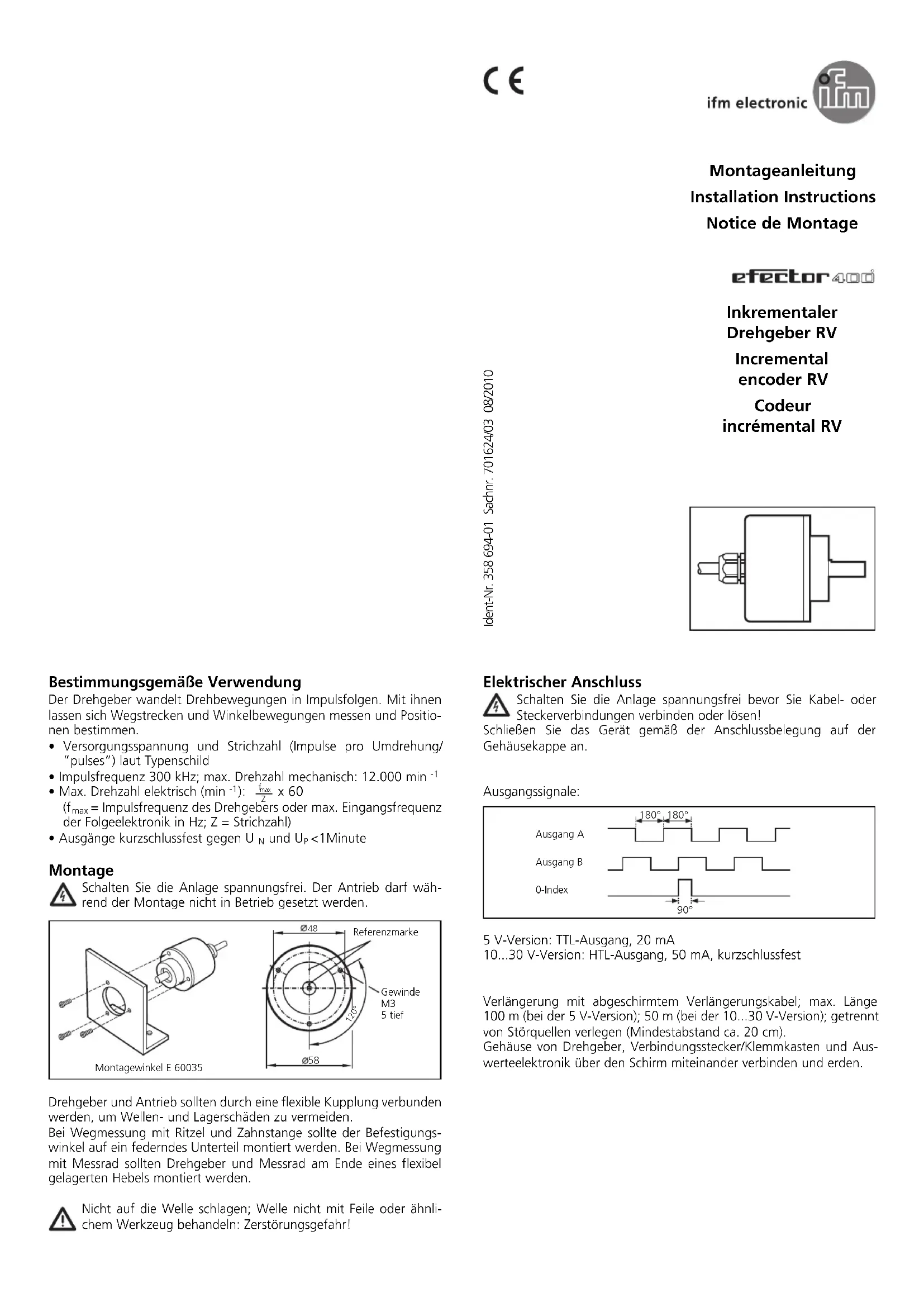

MODE D'EMPLOI RV6102 IFM
- Tension d’alimentation et nombre de pas (impulsions par tour) selon l’étiquette
- Fréquence d’impulsions: 300 kHz
- Vitesse de rotation maxi mécanique: 12,000 tr/mn
- Vitesse de rotation maxi électrique (en tr/mn): x 60
max = fréquence d’impulsions du codeur ou fréquence d’entrée maxi du module électronique en Hz; Z = nombre de pas)
- Les sorties sont protégées contre un court-circuit entre les sorties et
- pendant <1mn Montage Mettre l’installation hors tension. Ne pas mettre en marche le moteur lors du montage. Monter un accouplement flexible entre le codeur et le moteur afin d’empêcher que l’arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure sur le bout d’un bras monté de manière flexible. Eviter les coups sur l’arbre; ne pas utiliser une lime ou un outil similaire: l’appareil risque d’être détruit. Raccordement électrique Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur! Raccorder l'appareil selon le branchement indiqué sur le boîtier. Signaux de sortie: version 5 V: sortie TTL, 20 mA version 10 p. 30
- V: sortie HTL, 50 mA, protégée contre un court-circuit Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10 p. 30
- V); installer séparément des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connecteur/le bornier et l’électronique d’exploitation via le blindage et relier à la terre. Electrical connection Disconnect power before connecting or disconnecting the cable or connector. Connect the unit according to the wiring indicated on the housing. Output signals: 5 V version: TTL output, 20 mA 10 p. 30
- V version: HTL output, 50 mA, short-circuit protection Extension by means of a screened extension cable; max. length 100 m (5 V version), 50 m (10 V version); lay separately from sources of interference (min. spacing approx. 20 cm). Connect the encoder housing, the connector/terminal box and the eva- luation electronics via the screen and ground. p. 30
repère flasque de fixation E 60035
profondeur 5 180° 180° 90° sortie A sortie B index 0
