Caractéristique	Détails
Type de microphone	Microphone à condensateur
Directivité	Cardioïde
Réponse en fréquence	40 Hz - 20 kHz
Impédance de sortie	200 Ohms
Niveau de pression acoustique	130 dB SPL
Alimentation	Alimentation fantôme 48V ou pile AA
Poids	120 g
Dimensions	22 mm x 160 mm
Utilisation recommandée	Enregistrement audio, interviews, captation de son en extérieur
Entretien	Nettoyer régulièrement la grille avec un chiffon doux
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Accessoires inclus	Filtre anti-vent, support de microphone
Garantie	1 an

FOIRE AUX QUESTIONS - ECM673 SONY

Comment connecter le microphone SONY ECM673 à mon appareil ?

Pour connecter le SONY ECM673, insérez la prise XLR du microphone dans l'entrée XLR de votre appareil audio ou enregistreur. Assurez-vous que l'appareil est éteint avant de faire la connexion.

Pourquoi le son est-il faible lors de l'utilisation du SONY ECM673 ?

Le son peut être faible si le gain de votre appareil d'enregistrement est trop bas. Augmentez le niveau de gain et vérifiez également que la batterie du microphone est chargée si vous utilisez un modèle avec alimentation fantôme.

Le microphone ne fonctionne pas, que faire ?

Vérifiez d'abord les connexions. Assurez-vous que le câble est bien branché et que l'appareil d'enregistrement est allumé. Si le problème persiste, essayez avec un autre câble ou un autre appareil.

Comment nettoyer mon microphone SONY ECM673 ?

Pour nettoyer votre microphone, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou de l'eau. Ne pas immerger le microphone dans l'eau.

Le SONY ECM673 est-il compatible avec les caméras DSLR ?

Oui, le SONY ECM673 peut être utilisé avec des caméras DSLR équipées d'une entrée XLR ou d'un adaptateur approprié.

Quelle est la longueur du câble inclus avec le SONY ECM673 ?

Le SONY ECM673 est généralement livré avec un câble de 3 mètres. Assurez-vous de vérifier la spécification de votre produit pour confirmer la longueur exacte.

Puis-je utiliser le SONY ECM673 pour des enregistrements en extérieur ?

Oui, le SONY ECM673 peut être utilisé pour des enregistrements en extérieur, mais il est recommandé d'utiliser un pare-vent pour minimiser le bruit du vent.

Comment puis-je améliorer la qualité audio lors de l'utilisation du SONY ECM673 ?

Pour améliorer la qualité audio, utilisez un préampli de haute qualité, assurez-vous que le microphone est correctement positionné et évitez les bruits de fond en choisissant un environnement calme.

Le SONY ECM673 fonctionne-t-il avec un smartphone ?

Le SONY ECM673 n'est pas directement compatible avec les smartphones. Vous aurez besoin d'un adaptateur approprié pour le connecter à un smartphone.

Quel est le poids du microphone SONY ECM673 ?

Le SONY ECM673 pèse environ 100 grammes, ce qui le rend léger et facile à manipuler.

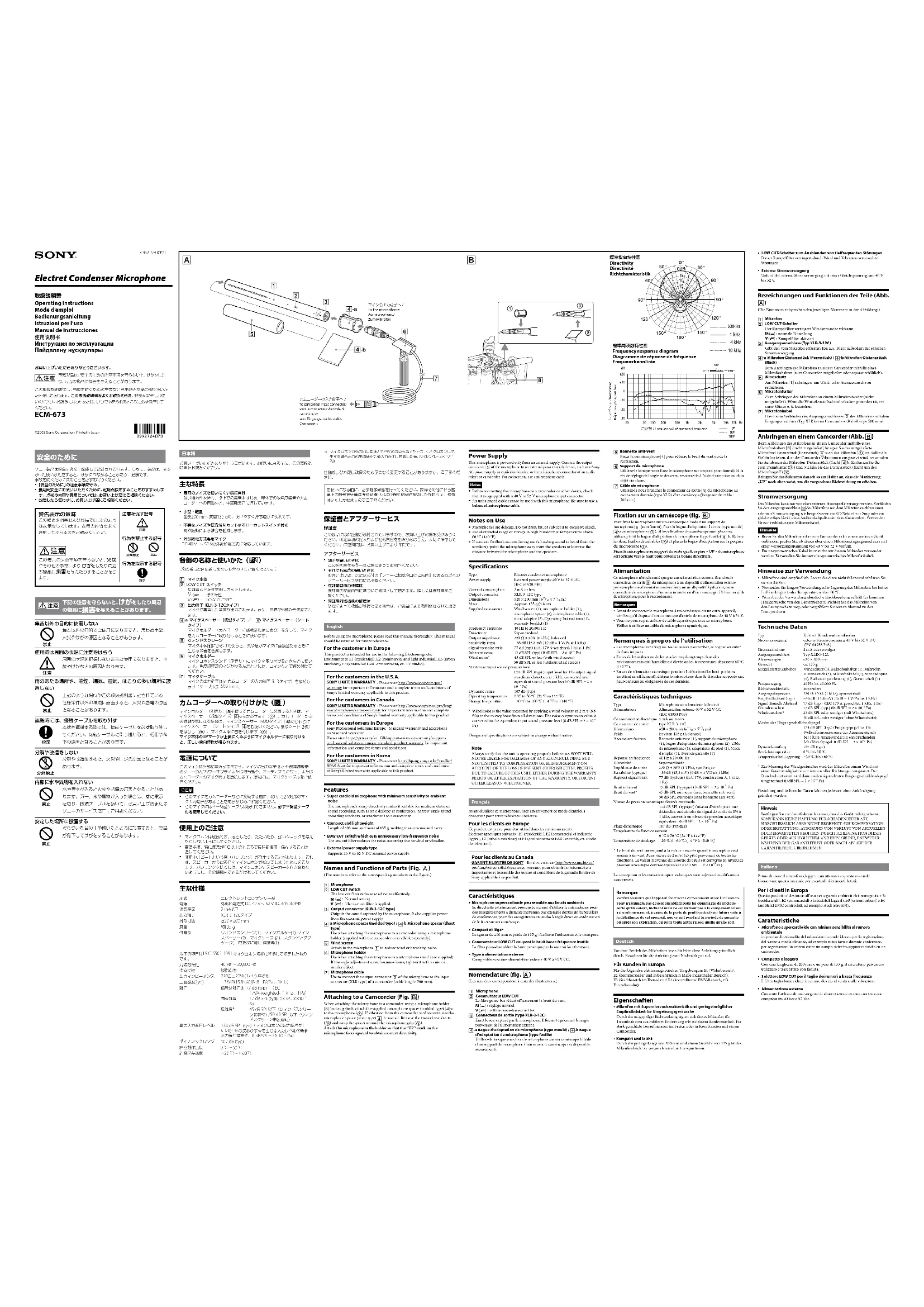

MODE D'EMPLOI ECM673 SONY

Vers le connecteur d’entrée du caméscope

Pa). Design and specifications are subject to change without notice. Note Always verify that the unit is operating properly before use. SONY WILL NOT BE LIABLE FOR DAMAGES OF ANY KIND INCLUDING, BUT NOT LIMITED TO, COMPENSATION OR REIMBURSEMENT ON ACCOUNT OF THE LOSS OF PRESENT OR PROSPECTIVE PROFITS DUE TO FAILURE OF THIS UNIT, EITHER DURING THE WARRANTY PERIOD OR AFTER EXPIRATION OF THE WARRANTY, OR FOR ANY OTHER REASON WHATSOEVER. Français Avant d’utiliser ce microphone, lisez attentivement ce mode d’emploi à conserver pour toute référence ultérieure. Pour les clients en Europe Ce produit est prévu pour être utilisé dans les environnements électromagnétiques suivants : E1 (résidentiel), E2 (commercial et industrie légère), E3 (urbain extérieur) et E4 (environnement EMC contrôlé, ex. studio de télévision). Pour les clients au Canada

GARANTIE LIMITÉE DE SONY

- Rendez-vous sur http://www.sonybiz.ca/ pro/lang/en/ca/article/resources-warranty pour obtenir les informations importantes et l’ensemble des termes et conditions de la garantie limitée de Sony applicable à ce produit. Caractéristiques

Microphone supercardioïde peu sensible aux bruits ambiants Sa directivité extrêmement prononcée permet d’utiliser le microphone pour des enregistrements à distance moyenne, par exemple depuis un bureau lors de conférences, pour des enregistrements audio à angle étroit en extérieur ou de le fixer sur un caméscope.

Compact et léger Longueur de 200 mm et poids de 135 g : facilitent l’utilisation et le transport.

Commutateur LOW CUT coupant le bruit basse fréquence inutile Le filtre passe-bas réduit le bruit provoqué par le vent ou les vibrations.

Type à alimentation externe Compatible avec une alimentation externe 40 V à 52 V CC. Nomenclature (fig. ) (Les numéros correspondent à ceux des illustrations.)

Le filtre passe-bas réduit efficacement le bruit du vent.

) : le filtre passe-bas est utilisé.

Connecteur de sortie (type XLR-3-12C) Émet le son capturé par le microphone. Il fournit également l’énergie provenant de l’alimentation externe.

-a Bague d’adaptation de microphone (type moulé) /

-b Bague d’adaptation de microphone (type feuille) Utilisez-la lorsque vous fixez le microphone sur un caméscope à l’aide d’un support de microphone (fourni avec le caméscope ou disponible séparément).

Bonnette anti-vent Fixez-la au microphone

pour réduire le bruit du vent ou de la respiration.

Support de microphone Utilisez-le lorsque vous fixez le microphone sur un pied (non fourni). Si la vis de réglage de l’angle se desserre, resserrez-la à l’aide d’une pièce ou d’un objet similaire.

Câble de microphone Utilisez-le pour brancher le connecteur de sortie

du microphone au connecteur d’entrée (type XLR) d’un caméscope (longueur du câble : 500 mm). Fixation sur un caméscope (fig. ) Pour fixer le microphone sur un caméscope à l’aide d’un support de microphone

(non fourni), fixez la bague d’adaptation fournie (type moulé)

). Si les vibrations du caméscope sont gênantes, utilisez plutôt la bague d’adaptation du microphone (type feuille)

-b. Retirez les deux feuilles détachables (

) et placez la bague d’adaptation sur la poignée du microphone (

Fixez le microphone au support de sorte que le repère « UP » du microphone soit orienté vers le haut pour obtenir la bonne directivité. Alimentation Ce microphone n’est alimenté que par une alimentation externe. Branchez le connecteur de sortie du microphone à un dispositif d’alimentation externe, par exemple une alimentation secteur Sony ou un dispositif équivalent, ou au connecteur du microphone d’un mixeur audio ou d’un caméscope. Utilisez un câble de microphone pour le raccordement. Remarques

Avant de connecter le microphone à un caméscope ou un autre appareil, vérifiez qu’il dispose d’un connecteur d’entrée de microphone de 40 V à 52 V.

Vous ne pouvez pas utiliser de câble asymétrique avec ce microphone. Veillez à utiliser un câble de microphone symétrique. Remarques à propos de l’utilisation

Les microphones sont fragiles. Ne les laissez pas tomber, se cogner ou subir de forts impacts.

Évitez de les utiliser ou de les stocker trop longtemps dans des environnements où l’humidité est élevée ou les températures dépassent 60 °C (140 °F).

En cas de rétroaction acoustique pendant l’utilisation (les haut-parleurs émettent un sifflement), dirigez le microphone dans la direction opposée aux haut-parleurs ou éloignez-le de ces derniers. Caractéristiques techniques Type Microphone condensateur à électret Alimentation Alimentation externe 40 V à 52 V CC (IEC 61938 P48) Consommation électrique 2 mA ou moins Connecteur de sortie type XLR-3-12C Dimensions ø20 × 200 mm (ø

po) Poids Environ 135 g (4,8 onces) Accessoires fournis Bonnette anti-vent (1), support de microphone (1), bague d’adaptation du microphone (2), câble de microphone (1), adaptateur de pied (2), Mode d’emploi (1), livret de garantie (1) Réponse en fréquence 40 Hz à 20 000 Hz Directivité Supercardioïde Impédance de sortie 220 Ω ± 20% (1 kHz), symétrique Sensibilité (typique) −36 dB (15,8 mV) (0 dB = 1 V/Pa à 1 kHz) Rapport signal/bruit 77 dB (typique) (IEC 179, pondération A, 1 kHz, 1 Pa) Bruit inhérent 17 dB SPL (typique) (0 dB SPL = 2 × 10

Pa) Bruit du vent* 45 dB SPL ou moins (avec bonnette anti-vent) 50 dB SPL ou moins (sans bonnette anti-vent) Niveau de pression acoustique d’entrée maximale 124 dB SPL (typique) (niveau d’entrée pour une distorsion ondulatoire du signal de sortie de 1% à 1 kHz, convertie en niveau de pression acoustique équivalent : 0 dB SPL = 2 × 10

Pa) Plage dynamique 107 dB (typique) Température de fonctionnement 0 °C à 50 °C (32 °F à 122 °F) Température de stockage −20 °C à +60 °C (−4 °F à +140 °F)

• Le bruit du vent correspond à la valeur mesurée quand le microphone est soumis à un vent d’une vitesse de 2 m/s (6,6 pi/s) provenant de toutes les directions. La valeur moyenne de la sortie de bruit est convertie en niveau de pression acoustique d’entrée équivalent (0 dB SPL = 2 × 10
