HHG7WL5WC5X - Cuisinière HOOVER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HHG7WL5WC5X HOOVER au format PDF.
| Caractéristiques techniques | Cuisinière HOOVER HHG7WL5WC5X, 5 foyers, four électrique, classe énergétique A. |
|---|---|
| Dimensions | Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm. |
| Capacité du four | Capacité de 70 litres. |
| Type de cuisson | Cuisson traditionnelle, chaleur tournante. |
| Fonctions du four | Gril, cuisson à convection, mode de nettoyage par catalyse. |
| Utilisation | Facilité d'utilisation avec un panneau de contrôle intuitif et des commandes rotatives. |
| Maintenance | Nettoyage facile grâce à la fonction de nettoyage par catalyse. |
| Sécurité | Système de sécurité enfant, arrêt automatique en cas de surchauffe. |
| Informations générales | Garantie de 2 ans, service après-vente disponible. |
FOIRE AUX QUESTIONS - HHG7WL5WC5X HOOVER
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice HHG7WL5WC5X - HOOVER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HHG7WL5WC5X de la marque HOOVER.
MODE D'EMPLOI HHG7WL5WC5X HOOVER
AVERTISSEMENT : l'appareil et ses parties
accessibles chauffent pendant l'utilisation. Évitez de toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être tenus hors de portée de l'appareil, sauf s'ils sont surveillés en permanence.
AVERTISSEMENT : n'utilisez qu'un dispositif de
protection de votre table de cuisson conçu par le fabricant de votre appareil ou indiqué, dans le manuel d'utilisation, comme étant compatible, ou bien le dispositif de protection fourni avec l'appareil. L'utilisation d'un dispositif de protection non approprié peut causer des accidents.
AVERTISSEMENT : l'utilisation de la table de
cuisson sans surveillance avec manipulation de graisse ou d'huile peut être dangereux et provoquer un incendie. N'essayez JAMAIS d'éteindre un feu avec de l'eau, mais éteignez l'appareil, puis couvrez la flamme avec un couvercle ou une couverture anti-feu, par exemple. AVERTISSEMENT, risque d'incendie : ne stockez pas d'éléments sur les surfaces de cuisson.
AVERTISSEMENT : si la surface est fissurée, ne
touchez pas le verre de la table et éteignez l'appareil pour éviter tout risque d'électrocution. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou par des personnes dénuées d'expérience et de connaissances, mais qui ont été informées sur la manière d'utiliser l'appareil en toute sécurité, si elles comprennent les risques impliqués. Surveillez les enfants afin qu'ils ne jouent pas avec l'appareil. L'entretien et le nettoyage ne doivent pas être effectués par des enfants sans surveillance. ATTENTION : la cuisson demande d'être surveillée. Les cuissons de courte durée doivent être surveillées en permanence. Il est chaudement recommandé d'éloigner les enfants de la zone de cuisson lorsqu'elle fonctionne ou même quand elle est éteinte, mais que l'indicateur de chaleur résiduelle est encore visible, afin d'éviter tout risque de brûlures graves. Cet appareil n'est pas conçu pour être actionné par un temporisateur externe ou un système séparé de commande à distance. Si votre table de cuisson est dotée d'éléments halogènes, n'en fixez pas la lumière. Brancher le câble d'alimentation sur une prise de courant qui supporte le voltage (le courant et la charge sont indiqués sur l'étiquette) et vérifier la présence d'une mise à la terre. La prise d'alimentation doit supporter la charge indiquée sur l'étiquette et être dotée d'une mise à la terre en état de fonctionnement. Le câble conducteur de mise à la terre est jaune et vert. Cette opération doit être exécutée par du personnel qualifié. En cas d'incompatibilité entre la prise d'alimentation et la fiche du câble de l'appareil, demander à un électricien professionnel de remplacer la prise d'alimentation par un dispositif compatible. La

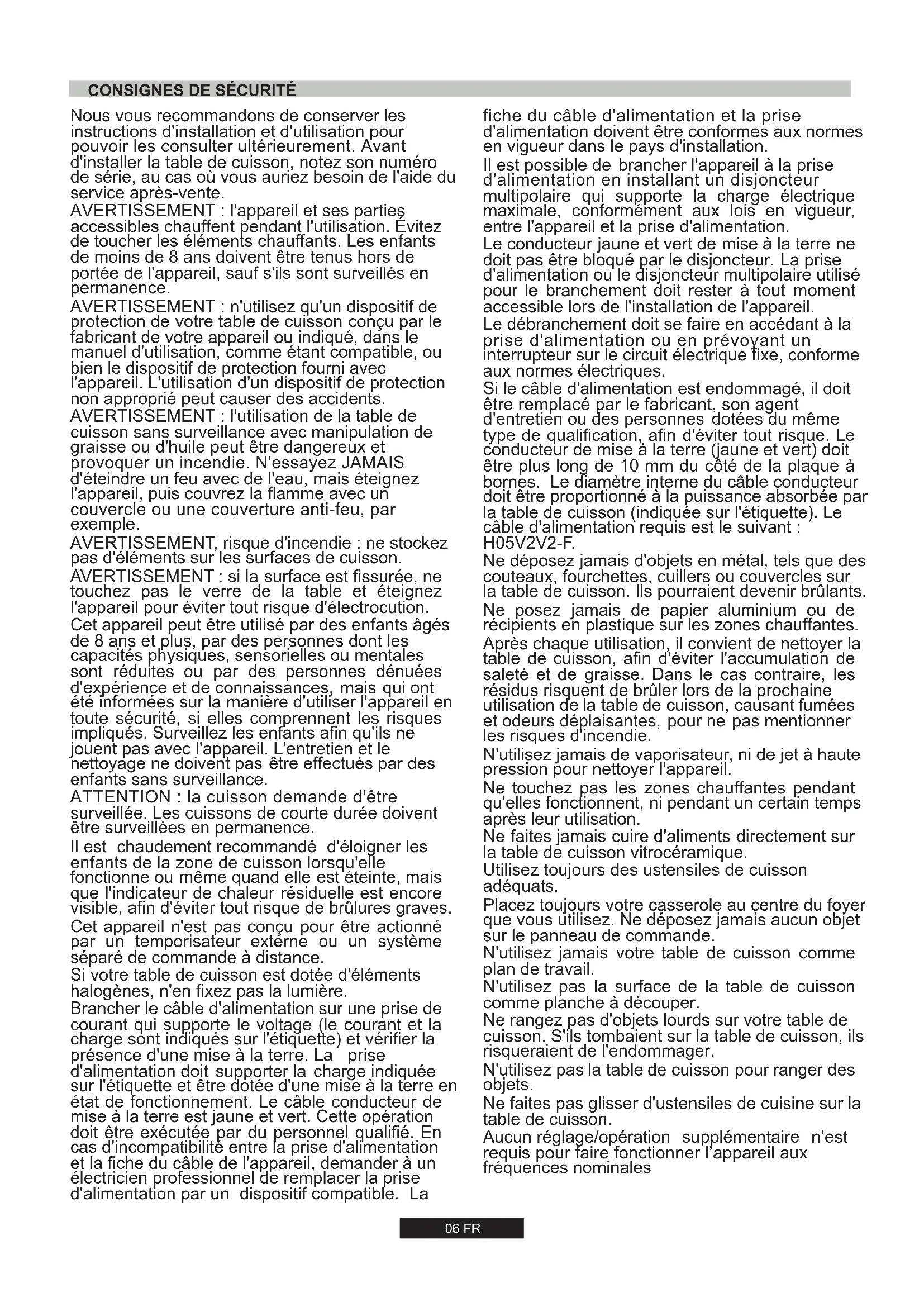

CONSIGNES DE SÉCURITÉ
fiche du câble d'alimentation et la prise d'alimentation doivent être conformes aux normes en vigueur dans le pays d'installation. Il est possible de brancher l'appareil à la prise d'alimentation en installant un disjoncteur multipolaire qui supporte la charge électrique maximale, conformément aux lois en vigueur, entre l'appareil et la prise d'alimentation. Le conducteur jaune et vert de mise à la terre ne doit pas être bloqué par le disjoncteur. La prise d'alimentation ou le disjoncteur multipolaire utilisé pour le branchement doit rester à tout moment accessible lors de l'installation de l'appareil. Le débranchement doit se faire en accédant à la prise d'alimentation ou en prévoyant un interrupteur sur le circuit électrique fixe, conforme aux normes électriques. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent d'entretien ou des personnes dotées du même type de qualification, afin d'éviter tout risque. Le conducteur de mise à la terre (jaune et vert) doit être plus long de 10 mm du côté de la plaque à bornes. Le diamètre interne du câble conducteur doit être proportionné à la puissance absorbée par la table de cuisson (indiquée sur l'étiquette). Le câble d'alimentation requis est le suivant : H05V2V2-F. Ne déposez jamais d'objets en métal, tels que des couteaux, fourchettes, cuillers ou couvercles sur la table de cuisson. Ils pourraient devenir brûlants. Ne posez jamais de papier aluminium ou de récipients en plastique sur les zones chauffantes. Après chaque utilisation, il convient de nettoyer la table de cuisson, afin d'éviter l'accumulation de saleté et de graisse. Dans le cas contraire, les résidus risquent de brûler lors de la prochaine utilisation de la table de cuisson, causant fumées et odeurs déplaisantes, pour ne pas mentionner les risques d'incendie. N'utilisez jamais de vaporisateur, ni de jet à haute pression pour nettoyer l'appareil. Ne touchez pas les zones chauffantes pendant qu'elles fonctionnent, ni pendant un certain temps après leur utilisation. Ne faites jamais cuire d'aliments directement sur la table de cuisson vitrocéramique. Utilisez toujours des ustensiles de cuisson adéquats. Placez toujours votre casserole au centre du foyer que vous utilisez. Ne déposez jamais aucun objet sur le panneau de commande. N'utilisez jamais votre table de cuisson comme plan de travail. N'utilisez pas la surface de la table de cuisson comme planche à découper. Ne rangez pas d'objets lourds sur votre table de cuisson. S'ils tombaient sur la table de cuisson, ils risqueraient de l'endommager. N'utilisez pas la table de cuisson pour ranger des objets. Ne faites pas glisser d'ustensiles de cuisine sur la table de cuisson. Aucun réglage/opération supplémentaire n’est requis pour faire fonctionner l’appareil aux fréquences nominales07 FR Le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui pourraient juxtaposer celui-ci, doivent êtred'une matière résistant à une température élevée (jusqu'à 100°C) etd'une épaisseur comprise entre 25 et 45 mm.Les dimensions d'encastrement sont indiquées sur le .schéma 2Si, en fonction de l'installation de la table, la partie inférieure de soncaisson se trouve à proximité d'une zone normalement accessible lorsde manipulations et/ou de rangements, placer une cloison (bois ousimilaire) pour éviter tous risques de brûlure ou de détérioration().schéma 3Si la plaque de cuisson est installée juste à côté d'un meuble, ladistance entre la plaque de cuisson et le meuble doit être d'au moins 15cm, tandis que la distance entre la découpe et le mur situé à l'arrièredoit être d'au moins 7 cm. La distance entre la découpe et la paroiarrière doit être d'au moins 7 cm. La distance entre la table et tout autre appareil ou meuble situé au dessus (par exemple une hotte) doit être au moins de 70 cm ( ).voir schéma 4 Les objets en métal contenus dans le tiroir peuvent atteindre une température très élevée, à cause du système de recirculation d'air.Il est donc recommandé d'interposer un panneau en bois.Attention : Lors de la mise en place, un soin particulier doit êtreporté au joint entourant le bord de la table afin d'éviter toute infiltration dans le meuble support ( ).schéma 1 Lors de la mise en place du joint sur la partie arrière, veiller à ne pasobstruer les passages d'air nécessaires à la combustion.Le caisson de la table est équipé en dessous de 4 emplacements prévus pour recevoir les brides de fixation destinées à l'immobilisation de la table sur le meuble. Placer les 4 brides de fixation de manière à ceque la table de travail soit parfaitement plaquée au meuble.Si c'est une table de 60 cm ou 75 cm de large qui est installée au-dessus du four, ce dernier doit être équipé d'une ventilation tangentielle 1.1. ENCASTREMENT 1.2. CARACTERISTIQUES REQUISES Cet appareil doit être installé en conformité avec la réglementation en vigueur et utilisé uniquement dans un espace ventilé. Lisez les instructions avant d'installer ou utiliser cet appareil. Une utilisation intensive et prolongée de l'appareil peut requérir une ventilation plus importante, telle que l'ouverture d'une fenêtre ou une puissance d'aspiration plus intense de la VMC si vous en êtes équipés.S'il n'est pas possible d'installer une hotte, une VMC devrait êtreinstallée sur un mur donnant sur l'extérieur ou sur une fenêtre.La VMC devrait être en mesure d'apporter un changement complet del'air de la cuisine 3 à 5 fois par heure. L'installateur doit installer la VMCconformément aux règles en vigueur dans le pays d'installation.
La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement effectuée, peut avoir de graves conséquences sur la sécurité des consommateurs. Dans ces conditions, il est impératif de confier cette tâche à un professionnel qui la réalisera conformément aux normes techniques en vigueur. Si malgré cette recommandation, le consommateur réalisait lui-même l'installation, le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non des dommages aux biens et/ou aux personnes. 2.1. RACCORDEMENT ELECTRIQUE "L'installation recevant l'appareil cité en référence doit êtreconforme à la norme en vigueur dans le pays d'installation".Le constructeur décline toute responsabilité en cas de nonrespect de cette disposition. Vérifier les données sur la plaque signalétique, située à l'extérieur de l'unité, pour assurer que l'alimentation et le voltage conviennent.Avant le branchement, vérifier le système de mise à la terre. Attention : vérifier la continuité de la terre de l'installation avant de procéder au raccordement. Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences éventuelles qui pourraient survenir à l'usage d'un appareil nonrelié à la terre, ou relié à une terre dont la continuité seraitdéfectueuse.Si une prise n'est pas déjà fournie, installer une prise appropriée pourla charge indiquée sur la plaque signalétique.La prise devrait toujours être accessible.Le fil de terre est de couleur jaune / vert. Lorsque la table de cuisson est reliée directement à l'approvisionnement en électricité, un disjoncteur doit être installé. Si le cordon d'alimentation est endommagé, il doit être remplacé par un technicien qualifié afin d'éviter tout risque potentiel.Le fil de terre (couleur vert et jaune) doit être au moins 10mm plus longque les fils de phase et neutre. La section du câble utilisé doit être de la bonne taille par rapport à la puissance absorbée de la table de cuisson.Veuillez vérifier la plaque signalétique pour les détails de puissance etveiller à ce que le cordon d'alimentation électrique soit de type 3x0.75mm² l'H05 V2V2-F.PHASETERRENEUTRE
Câblelectriqueéd’alimFil MarronFil Vert/jauneFil BleuAlimentationUn système de déconnexion doit être incorporé dans le compteurconformément aux règles de câblage. 2.2. RACCORDEMENT GAZ L'appareil doit être installé et raccordé conformément aux règlesEn vigueur dans le pays d'installa-tion. Une attentionparticulière sera accordée aux dispositions applicables en matièreDe ventilation. Tous les travaux d'installation doivent être effectués avec l'électricité déconnectée.La plaque signalétique sur la plaque indique le type de gaz qui doit être utilisé. Le raccordement au réseau d'approvisionnement en gaz cylindre doit être effectuée qu'après avoir vérifié qu'il est réglementé pour le type de gaz avec lequel il sera distribué. S'il n'est pas correctement réglementé, voir les instructions dans les paragraphes suivants pour modifier les paramètres du gaz.Pour le gaz liquide (bouteille de gaz), utiliser des régulateurs depression conformes aux normes en vigueur.Utilisez uniquement des tuyaux, des rondelles et des rondellesd'étanchéité conformes aux normes en vigueur.Pour certains modèles un lien conique est fourni pour installationl'appareil, dans les pays où ce type de lien est obligatoire ; sur le schéma 8, il est indiqué comment reconnaître les différents types de liens (CY = cylindrique, CO = conique). Dans tous les cas, la partie cylindre du lien doit être connecté à la table.Lorsque vous connectez la table de cuisson à l'alimentation du gaz via l'utilisation de tuyaux flexibles, veuillez faire en sorte que la distance maximum couverte par le tuyau ne dépasse pas 2 mètres.Le tube flexible doit être installé de manière à ne pas entrer en contact avec un élément mobile de la cuisine (par exemple un tiroir) et à ne pas passer dans un espace pouvant être encombré.Pour éviter tout dommage potentiel à la table de cuisson, veuillezeffectuer l'installation suivant les indications du schéma 5.1) Comme illustré dans le schéma, assembler les pièces enséquence :A: ½ Adaptateur Cylindrique mâleB: ½ ObturationC: ½ Adaptateur gaz Femelle conique-cylindrique ou cylindrique-cylindrique.2) Serrer les joints avec des clés à molette, pensez à placer lestuyaux en position.3) Fixer le raccord C au réseau d'approvisionne-ment en gaz àl'aide tuyau rigide ou en acier flexi-ble.IMPORTANT: effectuer une dernière vérification pour détecterles fuites sur les raccords de tuyauterie en utilisant une solutionsavonneuse. Ne jamais utiliser une flamme. Aussi, assurez vousque le tuyau flexible ne peut pas entrer en contact avec unepartie mobile du meuble de cuisine (par exemple un tiroir) et qu'ilne se trouve pas à un endroit où il pourrait être endommagé. Attention: Si vous sentez des émanations de gaz en provenance de l'appareil, coupez immédiatement l'alimentation en gaz et appelezdirectement une personne qualifiée. Ne cherchez pas une fuite àl'aide d'une flamme.Table AType de brûleursØ casserole (cm) AUX
10 - 1812 - 2216 - 26Brûleur auxiliaireBrûleur semi-rapideBrûleur rapidePuissancetotale
Pour adapter la table de cuisson à différents types de gaz, veuillezexécuter les instructions suivantes:• Enlever les grilles, chapeaux et corps de brûleurs• Insérez une clé à pipe (7 mm) dans le support du brûleur ( )schéma 6• Dévisser le/les injecteurs et le/les remplacer par un/des injecteursadaptés au gaz à utiliser (voir le type de gaz préconisé sur la table)• Visser le/les injecteurs à fond• Régler la bague d'air• Replacer les corps de brûleurs, le chapeau de brûleur et les grilles.
2.4. REGULER LA FLAMME AU MINIMUM
Après l'allumage du brûleur, tourner le bouton de commande auréglage minimum, puis enlever la manette de commande (ce quipeut facilement être enlevé par appliquer une légère pression).En utilisant un petit «Terminal » type tournevis, la vis de réglage peutêtre ajustée (cf Schéma ). En tournant la vis dans le sens des8 aiguilles d'une montre, cela réduit le débit de la flamme, alors qu'en tournant dans le sens inverse, cela l'augmente. Utilisez ce réglage pour obtenir une flamme d'environ 3à4mmdelongueur, puis replacer la manette de commande. Lorsque l'approvisionnement en gaz disponible est du butane/propane (gaz de bouteilles), la vis pour régler la flamme au ralenti doit être tournée dans le sens des aiguilles d'une montre, jusqu'à la butée. Lorsque vous avez effectué la régulation du gaz, remplacer l'ancienne plaque signalétique de votre appareil avec celle adaptée au type de gaz installé (fournie avec plaque de cuisson).
3. UTILISATION DE LA TABLE
Cet appareil ne doit être utilisé que pour des fins pour lesquelles il est destiné : la cuisson domestique. Toute autre utilisation sera considérée comme abusive et peut donc être dangereuse. Le fabricant ne sera pas responsable pour tout dommage ou perte découlant d'une utilisation abusive.Pour les petites casseroles/poêles, le brûleur à gaz doit être réglé detelle manière que la flamme ne chevauche pas le fond de la casserole.Les récipients à fond concave ou convexe ne doivent pas être utilisés.ATTENTION: Si un brûleur est accidentellement éteint, tournez lebouton vers la position fermée et ne pas tenter de relancerpendant au moins 1 minute. Si au fil des années les robinets de gaz deviennent raides, il est nécessaire de les lubrifier.Cette opération doit être effectuée que par un technicien agréé.Avant d'utiliser le brûleur, assurez-vous que les périmètres de la grillecentrent le brûleur tel qu'illustré à la figure ci-dessous. Si vous utilisez des grilles en fonte; sous la grille, leur position est indiquée. Assurez-vous que la grille adéquate est utilisée dans la bonne position.
3.1. UTILISATION DU BRÛLEUR À GAZ
CONSEIL Pour de meilleurs résultats, la taille de casseroles à fond plat doit correspondre à la taille des brûleurs comme suit : Avant d'allumer la plaque de cuisson au gaz, s'assurer que les chapeaux du brûleur sont correctement positionnés. Cette plaque de cuisson est équipée d'un allumage électronique pour allumer le brûleur.Pour allumer les brûleurs, procédez comme suit : Appuyez et tournez dans le sens inverse des aiguilles d'une montre jusqu'au symbole de flamme plus grand ou en position 10 et maintenez la poussée 5secondes après l'allumage. Le système d'allumage continue degénérer des étincelles tant que le bouton contrôle est actionné.
Avertissement : Si l'appareil n'est pas alimenté en électricité pour
allumer le brûleur, il convient d'utiliser une allumette ou un briquet en procédant comme suit :• Placez une allumette ou un briquet près du brûleur ;• Appuyez et tournez le bouton dans le sens inverse des aiguilles d'unemontre jusqu'au symbole de flamme plus grand ou en position 10 etmaintenez la poussée 5 secondes après l'allumage.Avertissement : Dans tous les cas, si au bout de 5 secondes le brûleur n'est pas allumé, cessez son fonctionnement et attendez au moins 1 minute avant de tenter un nouvel allumage du brûleur.BOUTON CONTRÔLE Chaque bouton contrôle chaque brûleur comme indiqué dans la sérigraphie. Les boutons comportent 10 étapes allant de la flamme laplus haute à la flamme la plus basse. N'essayez jamais de passer de 0à 1 (dans le sens des aiguilles d’une montre) Indicateurs Brûleur contrôlé par bouton contrôleBrûleur éteintPuissance la plus haute et allumage électriquePuissance la plus basse 010 IT Si consiglia di conservare le istruzioni di uso e montaggio per riferimento successivo e, prima di montare il piano di cottura, annotare il suo numero di serie per richiedere assistenza al Servizio post- vendita. AVVERTENZA: l'elettrodomestico e le sue parti accessibili diventano calde durante l'uso. Prestare attenzione ad evitare qualsiasi contatto con le resistenze di riscaldamento. Mantenere lontani dall'elettrodomestico i bambini di età inferiore agli 8 anni, a meno che non siano continuamente supervisionati. AVVERTENZA: utilizzare unicamente protezioni per piani di cottura progettate dal produttore della cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni d'uso come adatte, o ancora protezioni incorporate nell'elettrodomestico. L'utilizzo di protezioni non adatte può provocare incidenti. AVVERTENZA: la cottura senza sorveglianza su un piano di cottura in presenza di grasso o olio nella pentola può essere pericolosa, con rischio di incendi. NON cercare MAI di spegnere un incendio con acqua, bensì spegnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antifiamma. AVVERTENZA: pericolo di incendio: non appoggiare nulla sulle superfici di cottura. AVVERTENZA: se la superficie è crepata, non toccare la vetroceramica e spegnere l'elettrodomestico per evitare la possibilità di elettrocuzioni. L'elettrodomestico può essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure prive di esperienza e conoscenza, se supervisionate o istruite riguardo all'uso dell'elettrodomestico in sicurezza, e se comprendono i rischi che derivano dall'uso dello stesso. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'elettrodomestico. La pulizia e la manutenzione da parte dell'utente non possono essere effettuate da bambini senza supervisione. ATTENZIONE: il processo di cottura deve essere supervisionato. Un processo di cottura di breve termine deve essere supervisionato in continuo. Si consiglia vivamente di tenere i bambini a distanza dalle zone di cottura quando queste sono in funzione o quando sono spente, per tutto il tempo durante il quale l'indicatore di calore residuo rimane attivo, per evitare il rischio di ustioni gravi. Questo elettrodomestico non è concepito per funzionare con temporizzatori esterni o con sistemi di comando a distanza separati. Se è presente, non guardare direttamente gli elementi riscaldati della lampada alogena. Collegare al cavo di alimentazione una spina dimensionata per la tensione, la corrente e la potenza indicate nella targhetta e dotata del contatto di terra. La presa deve essere dimensionata per la potenza indicata sulla targhetta e deve avere il contatto di terra collegato e funzionante. Il conduttore di terra è giallo-verde. Questa operazione deve essere eseguita solo da un tecnico adeguatamente addestrato. In caso di
