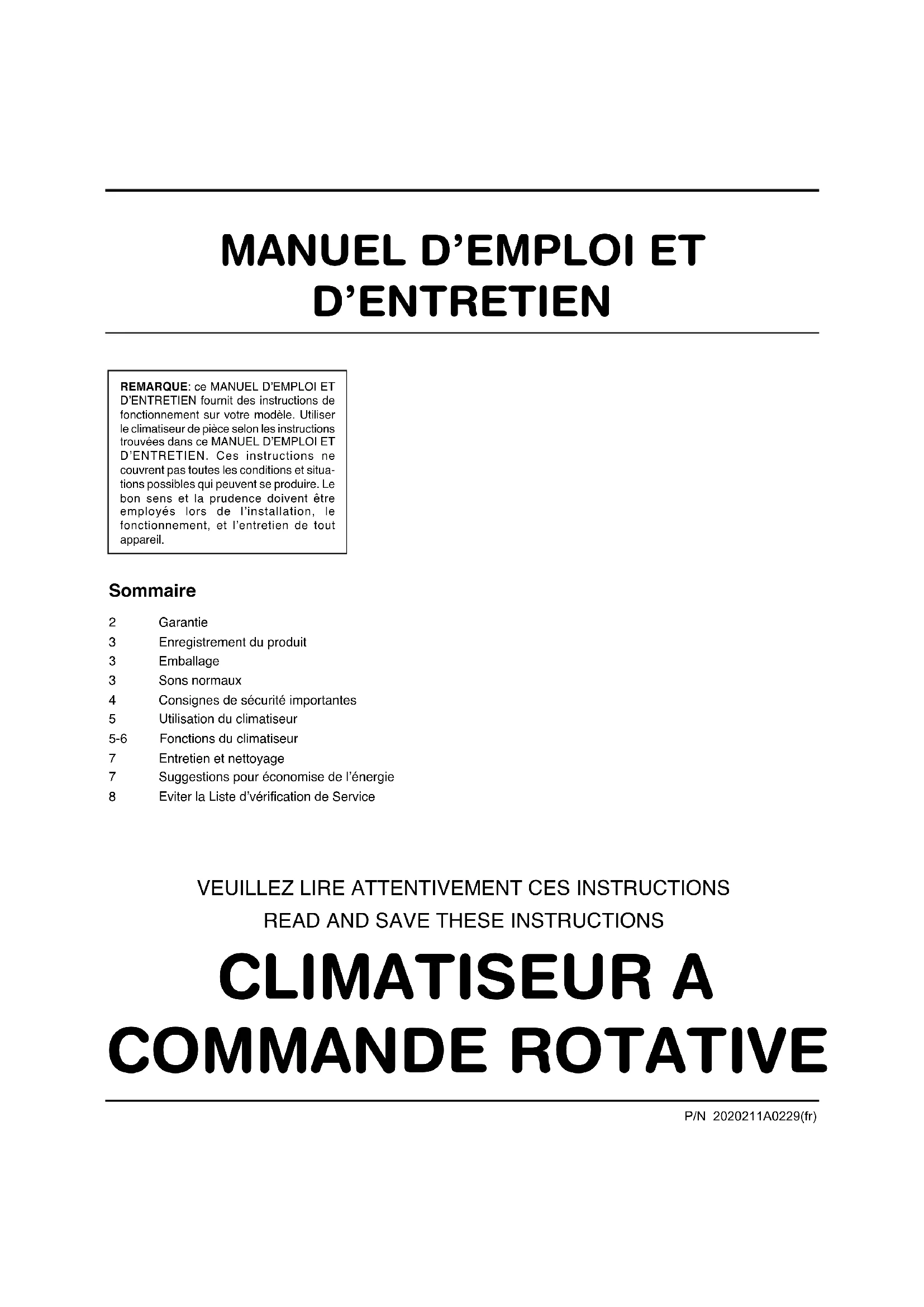

MODE D'EMPLOI FAC122P1A FRIGIDAIRE

Sommaire 2 Garantie3 Enregistrement du produit3 Sons normaux4 Consignes de sécurité importantes5 Utilisation du climatiseur5-6 Fonctions du climatiseur7 Entretien et nettoyage7 Suggestions pour économise de l’énergie8 Eviter la Liste d’vérification de ServiceREMARQUE: ce MANUEL D’EMPLOI ETD’ENTRETIEN fournit des instructions defonctionnement sur votre modèle. Utiliserle climatiseur de pièce selon les instructionstrouvées dans ce MANUEL D’EMPLOI ETD’ENTRETIEN. Ces instructions necouvrent pas toutes les conditions et situa-tions possibles qui peuvent se produire. Lebon sens et la prudence doivent êtreemployés lors de l’installation, lefonctionnement, et l’entretien de toutappareil.3 Emballage P/N 2020211A0229(fr)

Votre produit est protégé par cette garantie Votre appareil est garanti par Electrolux. Electrolux a autorisé Frigidaire Consumer Services et leurs techniciens agréés à procéder aux réparations dans le cadre de cette garantie. Electrolux n’autorise personne d’autre à changer ces obligations ou à en ajouter dans le cadre de cette garantie. Toutes les obligations concernant la réparation et les pièces détachées couvertes par cette garantie doivent être réalisées par Frigidaire Consumer Services ou un technicien agréé par Frigidaire.Cette garantie s’applique uniquement aux produits utilisés par des particuliers, et l’utilisateur est responsable deséléments suivants:1. Utilisation correcte de l’appareil conformément aux instructions fournies avec le produit. 2. Installation correcte par un technicien agréé conformément aux instructions fournies avec l’appareil et conformément aux codes de plomberie, d’électricité et/ou de gaz locaux. 3. Raccordement correct à une prise électrique mise à la terre de tension suffisante, remplacement des fusibles grillés, réparation des connexions desserrées ou des défauts de câblage de la maison. 4. Dépenses permettant de rendre l’appareil accessible à la réparation, comme retirer les placards, étagères, etc, qui n’ont pas été fournis avec l’appareil.5. Endommagement de la finition après l’installation.6. Remplacement des ampoules et/ou des tubes fluorescents (le cas échéant).Cette garantie ne couvre pas les éléments suivants:1. DOMMAGES INDIRECTS OU CONSÉCUTIFS TELS QUE LES DOMMAGES MATÉRIELS ET LES DÉPENSES RÉSULTANTDE LA VIOLATION DE CETTE GARANTIE ÉCRITE OU DE TOUTE GARANTIE IMPLICITE. Remarque: Certains état ne permettent pas l’exclusion ou la limitation des dommages indirects ou consécutifs. Dans ce cas, cette exclusion ne s’applique pas. 2. Les interventions qui ne concernent pas un disfonctionnement ou des défauts de pièce ou de fabrication, ou qui concernent des appareils qui ne sont pas utilisés par des particuliers. L’utilisateur devra dans ce cas payer l’intervention. 3. Les dommages causés par une intervention par des personnes autres que des techniciens agréés par Frigidaire; l’utilisation de pièces autres que les pièces détachées d’origine de Frigidaire; obtenues auprès de personnes autres que des techniciens; ou des causes externes tels que des abus, des mésusages, une alimentation électrique inadéquate ou des catastrophesnaturelles.4. Les produits dont les numéros de série d’origine ont été retirés ou modifiés et ne peuvent être déterminés. Gardez votre ticket, votre bordereau de livraison, ou tout autre preuve d’achat valide. La date indiquée sur le bordereau établie la période de garantie. En cas d’intervention, il est de votre intérêt d’obtenir et de garder tous les reçus. Cette garantie écrite vous donne des droits spécifiques. Vous pouvez également bénéficier de droits supplémentaires selon votre état de résidence. Les réparations réalisées dans le cadre de cette garantie doivent être obtenues en suivant les étapes suivantes, dans l’ordre indiqué:1. Contactez Frigidaires Consumer Services ou un technicien agréé par Frigidaire.2. Si vous ne savez pas où vous adresser, contactez notre service des relations clients à:FrigidaireP.O. Box 212378Augusta, GA 30917 800-444-4944 Les fonctions et spécifications produits décrites ou illustrées sont sujettes à modifications sans avis préalable. Toutes les garanties sont faites par Electrolux. cette garantie s’applique uniquement aux 50 états des États-Unis, Puerto Rico et le Canada. POUR LE SERVICE APPELEZ LE 1-800-444-4944. Période de garantie Responsabilités de Frigidaire, via sestechniciens:Responsabilité du consommateur:Garantie totale d’un anGARANTIE de 2 à 5 ANSLIMITEE (SystèmeScellé)Un an à compter de la dated’achat initiale.Seconde à cinquièmeannée suivant la dated’achat initiale.S’acquitter de tous les frais de réparation oude remplacement des pièces présentant undéfaut de pièce ou de fabrication.Réparer ou remplacer toutes les pièces dusystème de réfrigération fermé (compresseur,condensateur, évaporateur et tubes) présentantun défaut de pièce ou de fabrication.Coûts des interventions énumérées à la sec-tion RESPONSABILITÉS NORMALES DEL’UTILISATEUR.*Coûts de diagnostic et de tout retrait, transportet réinstallation nécessaires pour procéder à laréparation. Coûts de la main d’œuvre, despièces et du transport autres que ceuxconcernant le Système de réfrigération fermé.*RESPONSABILITÉSNORMALES DEL’UTILISATEUREXCLUSIONSEN CAS DE BESOIND’ENTRETIENCANADAElectrolux Canada Group6150 McLaughlin RoadMississauga, Ontario L5R 4C2

1-800-265-8352ENREGISTREMENT

DU PRODUIT Sons normaux Notez le modèle et le numéro de série Enregistrer dans l’espace qui se trouve en dessous du modèle et des numéros de série. Surtous les modèles, la plaque du numéro de série est située à l’extérieur du boîtier.Numéro de modèleNuméro de série Enregistrez votre produit La CARTE D’ENREGISTREMENT DU PRODUIT auto-adressée doit être remplie entièrement,signée et retournée à Frigidaire Company. Vibration L’appareil peut vibrer et faire dubruit si les murs ou les fenêtressont mal conçus ou si l’appareil n’apasété installé correctement. Son aigu Les compresseurs hauteperformance d’aujourd’huipeuventmettre un son aigupendant le cycle derefroidissement Bruit de vent À l’avant de l’appareil, il estpossible que vous entendiezun bruit de vent provoqué parl’air déplacé par le ventilateur. Gargouillements/sifflements Peuvent être dus au frigorigène passantpar le système d’évaporation pendant lefonctionnement normal. Cliquetis ou bruissements Des gouttes d’eau tombant surle condensateur pendant lefonctionnement normal del’appareil peuvent provoquerdes cliquetis ou desbruissements. Emballage Emballage insertions Enlever toute emballage dedans l'carton et aussi toutes insertions placées dans les auvents du coté. 3L unite doit etre droite pour une heure avant l operation.

,Fonctions du climatiseur Utilisation du climatiseur APour commencer à utiliser le climatiseur, suivez les étapes ci-après :

1. Réglez le thermostat sur le plus grand chiffre (réglage le plus froid ou le plus frais).

2. Réglez le sélecteur sur le réglage COOL (refroidissement) le plus élevé.

3. Ajustez les grilles pour un flux d’air confortable (voir Grilles à Air Directionnelles)

4. Une fois que la pièce est refroidie, réglez le thermostat sur le réglage que vous trouvez le

plus confortable. Consultez la section “ Fonctions du climatiseur ” pour les autres fonctions. REMARQUE : Si le climatiseur est mis hors ten-sion, attendez 3 minutes avant de le redémarrer.Ceci permet à la pression à l’intérieur ducompresseur de s’égaliser. Le non-respect de cesinstructions peut être nuisible à votre unité. Les contrôles figurant dans ce manuel sont représentationnels des nombreux modèles disponibles. Votre modèle peut offrir des caractéristiques légèrement différentes. Veuillez attendre toujours 3 minutes en éteignant l’unité puis le rallumant, et en changeant de frais en ventilateur et de nouveau à frais. Ceci empêche le surchauffement et le saut de disjoncteur possible du compresseur.” Thermostat Le thermostat est utilisé pour régler la température ambiante désirée lorsque l’appareil fonctionne en “Mode Refroidissement”. Pour régler la température ambiante désirée, tournez l’interrupteur du thermostat sur le réglage désiré. Après que la température réglée est atteinte le thermostat mettra en marche et arrêtera automatiquement le compresseur afin de maintenir la température réglée désirée. Tournez le sélecteur du thermostat dans le sens des aiguilles d’une montre pour un réglage de refroidissement plus élevé. Des réglages de refroidissement plus élevé fourniront une température ambiante plus basse. Tournez le sélecteur du thermostat dans le sens contraire des aiguilles d’une montre pour un réglage de refroidissement plus faible. Des réglages de refroidissement faible fourniront une température ambiante plus élevée. Mode Cool (Refroidissement) Le réglage de refroidissement désiré est sélectionné en tournant la molette à droite vers l’emplacement approprié. “climatisation élevée” a un effet de refroidissement et un flux d’air maximum. “climatisation faible” a un effet de refroidissement et un flux d’air minimum. “climatisation moyenne” produit un effet de refroidissement et un flux d’air intermédiaire. Remarque : If your unit is equipped with a vent handle, keep it closed for maximum efficiency. Mode Fan (Ventilation) Tourner la molette vers la gauche pour sélectionner votre choix de vitesse du ventilateur pour la circulation d’air. Remarque: Lors de la sélection d’une vitesse du ventilateur, le compresseur ne fonctionnera pas.Sur les modèles avec un contrôle de ventilation, ce mode peut être utilisé pour renouveler l’air stagnant de la pièce, ou pour attirer de l’air frais dans la pièce. Se reporter à la section ‘Trucs supplémentaires que vous devez savoir’.

Grilles directionnelles Les grilles directionnelles contrôlent la direction du flux d’air. Votre climatiseur dispose du type de grilles décrites ci-après. Grilles à quatre directions Les grilles vous permettront de diriger le flux d’air vers le haut ou le bas et vers la gauche ou la droite dans toute la pièce selon vos besoins. Tournez la roue à auget jusqu’à ce que le sens Gauche/Droit désiré soit obtenu. Pivotez les grilles horizontales jusqu’à ce que le sens Haut/Bas désiré soit obtenu.

(8 DIRECTIONS)ROUE DE LA GRILLE

Fonctions du climatiseur (suite)

CE QUE VOUS DEVEZ ÉGALEMENT SAVOIR

Maintenant que vous avez maîtrisé le mode opératoire, voici quelques caractéristiques supplémentaires que vous contrôlez et donc avec lesquelles vous devez vous familiariser.Entretien et nettoyage Nettoyez votre climatiseur occasionnellement pour le garder en bon état. Assurez- vous de débrancher l’appareil avant de le nettoyer, afin d’éviter les risques d’électrocution et d’incendie. Nettoyage du filtre à air Le filtre à air doit être inspecté au moins une fois par mois pour vérifier si un nettoyage s’impose. Les particules emprisonnées dans le filtre peuvent s’accumuler et provoquer la formation de givre sur les bobines de refroidissement.

• Poussez la poignée de l’évent en position AERATEUR FERME. (ou applicable)

• Ouvrir le panneau de devant.

• Saisir le filtre par centre et traction haut et hors.

• Lavez le filtre en utilisant du liquide pour vaisselle et de l’eau chaude. Rincez soigneusement le filtre. Secouez doucement l’excès d’eau du filtre. Assurez-vous que le filtre est bien sec avant de le replacer.

• Au lieu de le nettoyer à l’eau, vous pouvez aspirer le filtre. Nettoyage du boîtier

• Assurez-vous que vous avez débranché le climatiseur afin d’éviter les risques d’électrocution et d’incendie. Le boîtier et la face avant doivent être dépoussiérés avec un chiffon non huileux ou nettoyés à l’aide d’un chiffon imprégné d’une solution d’eau chaude additionnée de liquide pour vaisselle doux. Rincez soigneusement et essuyez pour sécher.

• N’utilisez jamais de nettoyants agressifs, de cire ou de produit à polir sur la face avant du boîtier.

• Essorez l’excès d’eau du chiffon avant d’essuyer autour des boutons. L’excès d’eau dans ou autour des boutons risque d’endommager le climatiseur.

• Branchez le climatiseur. Rangement pendant l’hiver Si vous comptez ranger le climatiseur pendant l’hiver, retirez-le soigneusement de la fenêtre en suivant les instructions d’installation. Couvrez-le de plastique ou replacez-le dans sa boite. Suggestions pour économise de l’énergie

• Ne bloquez pas la circulation de l’air à l’intérieur par des stores, des rideaux ou des meubles; ou à l’extérieur avec des arbustes, des murs ou d’autres bâtiments.

• La capacité du climatiseur doit être adaptée à la taille de la pièce pour permettre à l’appareil de fonctionner efficacement et correctement.

• Installez le climatiseur dans la partie ombragée de la maison, comme une fenêtre orientée vers le nord, qui est à l’ombre la plupart du temps.

• Fermez le registre de foyers, les bouches de chaleur du plancher et des murs, de façon à ce que l’air frais ne s’échappe pas par la cheminée et les tuyaux.

• Fermez les stores et les rideaux des autres fenêtres pendant la période la plus ensoleillée de la journée.

• Nettoyez le filtre à air comme indiqué à la section “Entretien et nettoyage”.

• Une bonne isolation et une bonne étanchéité de la maison permettront de conserver l’air chaud à l’extérieur et l’air frais à l’intérieur.

• L’ombrage extérieur offert par les arbustes, les plantes ou les auvents aideront à réduire la charge du climatiseur.

• Utilisez les appareils générateurs de chaleur comme les cuisinières, les machines à laver, les sèche-linge et les lave-vaisselle pendant la période la plus fraîche de la journée.

SITUATION SOLUTION Le climatiseur ne fonctionne pas. L’air de l’appareil ne semble pas assez froid Le climatiseur fonctionne, mais la pièce est trop chaude. Du givre se forme sur la bobine de refroidissement, derrière la face avant. Le climatiseur fonctionne, mais la pièce est trop chaude – PAS de formation de givre sur la bobine de refroidissement derrière la face avant. Le climatiseur s’allume et s’éteint rapidement. Bruit lorsque l’appareil refroidit. De l’eau goutte À L’INTÉRIEUR lorsque l’appareil refroidit. De l’eau goutte À L’EXTÉRIEUR lorsque l’appareil refroidit. Pièce trop froide. Avant de faire appel à un technicien, consultez cette liste. Elle peut vous faire économiser temps et argent. Cette liste comprend les situations courantes qui ne résultent pas de défaut de pièce ou de fabrication de l’appareil. Prise murale déconnectée. Enfoncez fermement dans la prise. Branchez le dispositif actuel déclenché. Appuyez sur le bouton REINITIALISER. Fusible fondu ou disjoncteur déclenché. Remplacez le fusible avec un fusible temporisé ou réenclenchez le disjoncteur. Sélecteur en positon OFF (arrêt). Tournez le sélecteur sur ON (marche) (certains modèles) ou le réglage FAN (ventilation) ou COOL (refroidissement) désiré. L’appareil mis hors tension en déplaçant le thermostat à un chiffre plus élevé et puis immédiatement revenir sur un chiffre plus froid. Attendez approximativement 3 minutes. Restez à l’écoute du démarrage du compresseur. Appareil mis hors tension puis sous tension trop rapidement. Mettez l’appareil hors tension et attendez 3 minutes avant de le redémarrer. Thermostat réglé trop bas. Réglez le thermostat sur un plus grand chiffre pour le refroidissement. Tournez le sélecteur sur une position COOL plus élevée. Thermostat réglé trop chaud. Réglez le thermostat sur une température plus froide. La température de la pièce est inférieure à 16°C (60°F). La climatisation peut ne pas démarrer avant que la température de la pièce n’atteigne 16°C (60°F). Tube de détection de température touche la bobine froide, situé derrière le filtre à air. éloignez le de la bobine. La température extérieure est inférieure à 60°F (16°C). Pour dégeler la bobine, réglez le sélecteur sur la position FAN (ventilation). Puis, réglez le thermostat sur une position plus chaude. Le filtre à air peut être sale. Nettoyez le filtre. Se reporter à la section Entretien et Nettoyage. Pour dégeler, réglez le sélecteur sur FAN (ventilation). Thermostat réglé trop bas pour le refroidissement nocturne. Pour dégeler la bobine, réglez le sélecteur sur la position FAN (ventilation). Puis, réglez le thermostat sur une position plus chaude. Filtre à air sale – l’air est gêné. Nettoyez le filtre à air. Consultez la section Entretien et nettoyage. Thermostat réglé trop chaud. Tournez le thermostat dans le sens des aiguilles d’une montre vers un réglage plus froid. Les grilles directionnelles sont mal positionnées. Repositionnez les grilles pour permettre une meilleure distri- bution de l’air. L’avant de l’appareil est bloqué par des voilages, des stores, des meubles, etc. – La distribution de l’air est gênée. Retirez ce qui bloque. Les portes, les fenêtres, les bouches de chaleur, etc. sont ouverts – l’air froid s’échappe. Fermez les portes, les fenêtres, les bouches de chaleur, etc. L’appareil a récemment été allumé dans une pièce chaude. Laissez plus de temps pour que la chaleur accumulée s’évacue des murs, du plafond, du sol et des meubles. Le filtre à air est sale – l’air est bloqué. Nettoyez le filtre à air. Température extérieure extrêmement chaude. Réglez sur un refroidissement élevé afin d’apporter de l’air à travers les bobines de refroidissement plus fréquemment. Le déplacement de l’air est sonore. Ceci est normal. Si trop bruyant, tournez le sélecteur sur un réglage FAN (ventilation) plu faible. Bruit du ventilateur frappant le système d’enlèvement de l’eau et d’humidité. Ceci est normal lorsque l’humidité est élevée. Fermez les portes, les fenêtres et les registres. Vibration de la fenêtre – mauvaise installation. Consultez les instructions d’installation ou vérifiez avec l’installateur. Mauvaise installation. Tournez légèrement le climatiseur vers l’extérieur pour permettre à l’eau de s’évacuer. Consultez les instructions d’installation – vérifiez avec l’installateur. L’appareil évacue de grandes quantités d’humidité de la pièce. Ceci est normal les jours très humides. Thermostat régler trop haut, le régler sur un nombre plus bas sur le cadran de la température. Eviter la Liste d’vérification de Service Si ces solutions échouent, appelez le 1-800-444-4944 pour le Service Frigidaire.
