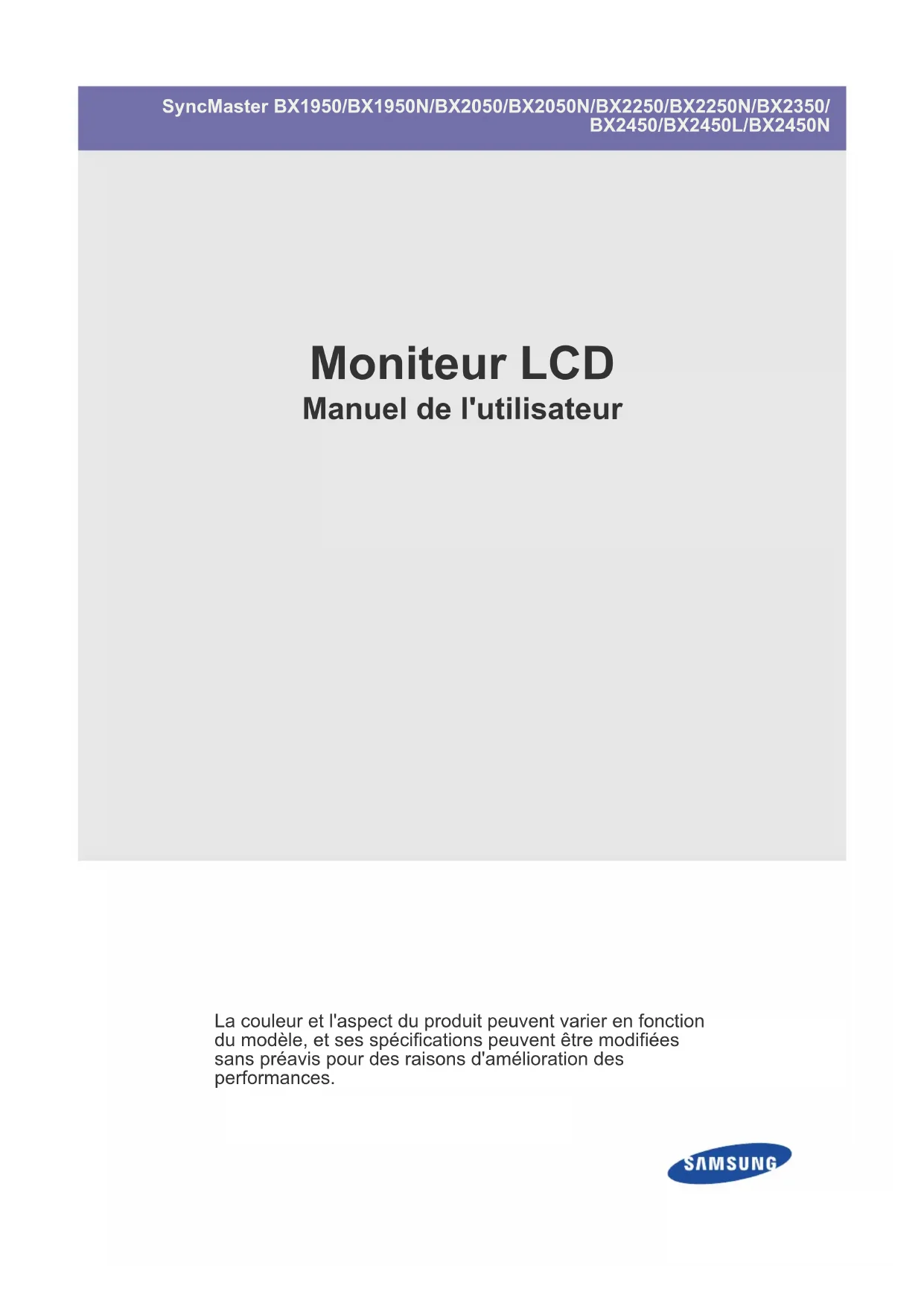

MODE D'EMPLOI SyncMaster BX1950 SAMSUNG

SyncMaster BX1950/BX1950N/BX2050/BX2050N/BX2250/BX2250N/BX2350/ BX2450/BX2450L/BX2450N Moniteur LCD Manuel de l'utilisateur La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.Table des matières

CONSIGNES DE SÉCURITÉ ESSENTIELLES

Avant de commencer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 Conservation et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2 Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

INSTALLATION DE L'APPAREIL

• Contenu de l'emballage p. 2
• -1 Installation du pied p. 2
• -2 Connexion à un PC p. 2
• -3 Branchement d'un câble HDMI p. 2
• -4 Verrouillage Kensington -5 p. 2

UTILISATION DE L'APPAREIL

• Réglage de la résolution optimale p. 3
• -1 Tableau des modes de signal standard p. 3
• -2 Tableau des modes de signal standard p. 3
• -3 Tableau des modes de signal standard p. 3
• -4 Tableau des modes de signal standard p. 3
• -5 Tableau des modes de signal standard p. 3
• -6 Tableau des modes de signal standard p. 3
• -7 Tableau des modes de signal standard p. 3
• -8 Tableau des modes de signal standard p. 3
• -9 Tableau des modes de signal standard p. 3
• -10 Tableau des modes de signal standard p. 3
• -11 Installation du pilote de périphérique p. 3
• -12 Boutons de commande de l'appareil p. 3
• -13 Utilisation du menu de réglage sur écran (OSD) -14 p. 3

• Spécifications p. 6
• -1 Fonction d'économie d’énergie p. 6
• -2 Spécifications p. 6
• -3 Fonction d'économie d’énergie p. 6
• -4 Spécifications p. 6
• -5 Fonction d'économie d’énergie p. 6
• -6Spécifications p. 6
• -7 Fonction d'économie d’énergie p. 6
• -8 Spécifications p. 6
• -9 Fonction d'économie d’énergie p. 6
• -10 Spécifications p. 6
• -11 Fonction d'économie d’énergie p. 6
• -12 Spécifications p. 6
• -13 Fonction d'économie d’énergie p. 6
• -14 Spécifications p. 6
• -15 Fonction d'économie d’énergie p. 6
• -16 Spécifications p. 6
• -17 Fonction d'économie d’énergie p. 6
• -18 Spécifications p. 6
• -19 Fonction d'économie d’énergie p. 6
• -20 Comment contacter SAMSUNG dans le monde p. 6
• -21 Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) - Europe uniquement -221-1 Consignes de sécurité essentielles 1 Consignes de sécurité essentielles 1-1 Avant de commencer Icônes utilisées dans ce manuel Utilisation de ce manuel p. 6

• Lisez attentivement les consignes de sécurité avant d'utiliser ce cet appareil.

• Si un problème survient, reportez-vous à la section "Dépannage". Avis de copyright Le contenu de ce manuel peut être modifié sans préavis pour des raisons d'amélioration des performances. Copyright © 2010 Samsung Electronics Co., Ltd. Tous droits réservés. Le copyright de ce manuel est détenu par Samsung Electronics, Co., Ltd. Le contenu de ce manuel ne peut être reproduit, distribué ou utilisé, en tout ou en partie, sous quelque forme que ce soit, sans l'autorisation écrite de Samsung Electronics, Co., Ltd. Le logo SAMSUNG et SyncMaster sont des marques déposées de Samsung Electronics, Co., Ltd. Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation. VESA, DPM et DDC sont des marques déposées de la Video Electronics Standard Association. Le logo ENERGY STAR

est une marque déposée de l'Agence américaine pour l'environnement. Toutes les autres marques mentionnées dans le présent document appartiennent à leurs propriétaires respectifs.

ICÔNE NOM SIGNIFICATION

Attention Indique des situations où la fonction pourrait ne pas fonctionner ou où le réglage pourrait être annulé. Remarque Indique une astuce ou un conseil au sujet de l'utilisation d'une fonction.Consignes de sécurité essentielles 1-2 1-2 Conservation et entretien Entretien des surfaces extérieures et de l'écran Sécurisation de l'emplacement d'installation

• Respectez les distances requises entre le produit et d'autres objets (p. ex. murs) pour assurer une ventilation adéquate. Le non-respect de cette consigne pourrait provoquer un incendie ou un problème avec le produit en raison de l'augmentation de la température interne de ce dernier. Installez le produit de manière à respecter les distances requises indiquées sur la figure. L'aspect peut varier en fonction du produit. A propos des images persistantes

• L'affichage d'une image fixe pendant un long délai peut provoquer l'apparition d'une image ou d'une tache persistante sur l'écran. Si vous laissez l'appareil inutilisé pendant un long moment, activez son mode d'économie d'énergie ou l'écran de veille.

• En raison des contraintes technologiques du fabricant de l'écran LCD, il se peut que les images générées par cet appareil semblent plus claires ou plus sombres que la normal, d'environ 1 ppm (part par million) de pixel. Nombre de sous-pixels d'un écran LCD selon le format : Nombre de sous-pixels = résolution horizontale max. x résolution verticale max. x 3 Exemple : Si la résolution maximale est de 1920 x 1080, le nombre de sous-pixels vaut 1920 x 1080 x 3 = 6.220.800. Nettoyez l'appareil à l'aide d'un chiffon sec et doux.

• Ne nettoyez pas l'appareil au moyen d'un produit inflammable, tel que du benzène ou du solvant, ni à l'aide d'un chiffon humide. Vous pourriez provoquer une défaillance de l'appareil.

• Ne griffez pas l'écran à l'aide d'un ongle ni d’un objet pointu. Vous pourriez rayer ou endommager l'appareil.

• Ne nettoyez pas l'appareil en projetant directement de l'eau dessus. La présence d'eau à l'intérieur de l'appareil présente un risque d'incendie, d'électrocution ou de défaillance.

• En cas d'emploi d'un humidificateur supersonique, les caractéristiques inhérentes du matériau peuvent entraîner l'apparition d'une tache blanche à la surface du modèle brillant. L'apparence et la couleur peuvent varier en fonction du modèle. Installation du produit sur un support1-3 Consignes de sécurité essentielles 1-3 Consignes de sécurité Icônes utilisées pour les consignes de sécurité Signification des symboles Alimentation électrique L'image du produit utilisée dans les illustrations suivantes pour référence peut différer du produit réel. Avertissement

ICÔNE NOM SIGNIFICATION

Avertissement Le non-respect des instructions accompagnées de ce symbole peut entraîner des domma- ges corporels graves, voire mortels. Attention Le non-respect des instructions accompagnées de ce symbole peut entraîner des domma- ges corporels ou matériels. Ne pas exécuter. A exécuter. Ne pas démonter. Le cordon d'alimentation doit être débranché de la prise murale. Ne pas toucher. Mise à la terre requise pour éviter tout risque d'électrocution. Evitez d'utiliser une fiche, un cordon ou une prise d'alimentation endommagé.

• Cela pourrait provoquer un choc électrique ou un incendie. Evitez de brancher plusieurs appareils élec- triques sur une même prise murale.

• Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison de la surchauffe de la prise murale. Evitez de brancher ou de débrancher l'ali- mentation électrique si vous avez les mains humides.

• Cela engendrerait un risque d'électrocution. Branchez solidement le cordon d'alimenta- tion.

• Le non-respect de cette consigne risque de provoquer un incendie. Veillez à brancher le cordon d'alimentation à une prise murale avec mise à la terre (pour équipements d'isolation de classe 1 uniquement).

• Cela pourrait provoquer un choc électrique ou une blessure. Evitez de plier ou de tordre excessivement le cordon d'alimentation, ainsi que de placer des objets lourds dessus.

• Le cordon d'alimentation pourrait être endommagé, ce qui pourrait entraîner un risque d'électrocution ou d'incendie. Tenez le cordon d'alimentation et l'appareil éloigné de tout système de chauffage.

• Cela pourrait provoquer un choc électrique ou un incendie. Si les broches du cordon d'alimentation ou de la prise murale sont couvertes de pous- sière, essuyez-les à l'aide d'un chiffon sec.

• Le non-respect de cette consigne risque de provoquer un incendie.Consignes de sécurité essentielles 1-3 Attention Installation Avertissement Evitez de débrancher la prise électrique lorsque l'appareil fonctionne.

• Vous risqueriez d'endommager le produit en raison d'un choc électrique. Veillez à n'employer que le cordon d'alimen- tation fourni par notre société. N'utilisez pas le cordon d'alimentation d'un autre appareil électrique.

• Cela pourrait provoquer un choc électrique ou un incendie. Lorsque vous débranchez le cordon d'ali- mentation de la prise murale, veillez à le tenir par la prise et pas par le cordon.

• Cela pourrait provoquer un choc électrique ou un incendie. Branchez le cordon d'alimentation à une prise murale aisément accessible.

• Si un problème survient sur l'appareil, vous devez débrancher le le cordon d'alimentation afin de couper totalement l'alimentation électrique. Le bouton de mise hors tension de l'appareil ne permet pas de couper totalement l'alimentation électrique. Evitez de poser des bougies, des produits insectifuges ou des cigarettes allumées sur l'appareil, ainsi que d'installer l'appareil à proximité d'un système de chauffage.

• Le non-respect de cette consigne risque de provoquer un incendie. Demandez à un technicien ou à une société spécialisée d'installer l'appareil si vous vou- lez le fixer à un mur.

• Le non-respect de cette consigne risque de provoquer une blessure.

• Veillez à employer la fixation murale appropriée. Evitez d'installer l'appareil dans un endroit mal ventilé, tel qu'une bibliothèque ou un placard.

• Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne. Installez l'appareil à au moins 10 cm du mur afin de garantir son aération.

• Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne. Tenez les sacs en plastique emballant l'appareil hors de portée des enfants.

• Un enfant pourrait placer un tel sac sur sa tête et risquer d'étouffer. Evitez d'installe l'appareil à un endroit insta- ble ou exposé à des vibrations excessives, comme sur une étagère instable ou incli- née.

• L'appareil risquerait de tomber et d'être endommagé ou de provoquer des dommages corporels.

• Si vous utilisez l'appareil à un endroit exposé à des vibrations excessives, il risque de subir une défaillance ou de provoquer un incendie.1-3 Consignes de sécurité essentielles Attention Nettoyage Evitez d'installer l'appareil dans un endroit exposé à la poussière, à l'humidité (sauna), à l'huile, à la fumée ou à l'eau (gouttes de pluie, par exemple), ou encore dans un véhicule.

• Cela engendrerait un risque d'électrocution ou d'incendie. Evitez d'installer l'appareil à un endroit exposé à la lumière directe du soleil, ou près d'une source de chaleur telle qu'une cheminée ou un radiateur.

• Le non-respect de cette consigne pourrait réduire la durée de vie de l'appareil ou provoquer un incendie. Installez l'appareil hors de portée des enfants.

• Si un enfant manipule l'appareil, celui-ci risque de tomber et de le blesser.

• Comme l'avant de l'appareil est sa partie la plus lourde, installez-le sur une surface plane et stable. Ne laissez pas tomber l'appareil lorsque vous le déplacez.

• Vous pourriez provoquer une défaillance de l'appareil ou vous blesser. Ne placez pas l'appareil directement face vers le bas sur le sol.

• Vous risqueriez d'endommager l'écran ou l'appareil. Lorsque vous installez l'appareil sur une console ou une étagère, veillez à ce que l'avant de l'appareil ne dépasse pas de celle-ci.

• L'appareil risquerait de tomber et d'être endommagé ou de provoquer des dommages corporels.

• Veillez à employer une armoire ou une étagère adaptée à la taille de l'appareil. Lorsque vous abaissez l'appareil, manipu- lez-le avec précaution.

• Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil ou une blessure. Si l'appareil est installé à un endroit où les conditions d'utilisation varient considérable- ment, l'environnement risque de provoquer un grave problème de qualité. Dans ce cas, n'installez l'appareil qu'après avoir consulté l'un de nos techniciens à ce sujet.

• Les endroits exposés à de la poussière microscopique, à des produits chimiques, à des températures trop hautes ou trop basses, à un haut degré d'humidité, comme un aéroport ou une gare, où l'appareil est constamment utilisé pendant longtemps, etc. L'emploi d'un détergent contenant une grande quantité d'alcool, de solvants ou d'autres produits chimiques mor- dants peut provoquer la décoloration ou le fendillement de l'extérieur de l'appareil, ou le décollement de la sur- face de l'écran. Veillez donc à n'employer que les produits nettoyants recommandés. Vous pouvez acheter le produit nettoyant dans un centre de service.Consignes de sécurité essentielles 1-3 Attention Utilisation Avertissement Avant de nettoyer l'appareil, débranchez le cordon d'alimentation.

• Cela pourrait provoquer un choc électrique ou un incendie. Lorsque vous nettoyez l'appareil, ne proje- tez pas directement de l'eau sur ses pièces.

• Veillez à ce que de l'eau ne s'infiltre pas dans l'appareil.

• Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil ou une blessure. Evitez de vaporiser une solution détergente directement sur le produit.

• Vous risqueriez de provoquer la décoloration ou le fendillement de l'extérieur de l'appareil, ou le décollement de la surface de l'écran. Lorsque vous nettoyez l'appareil, débran- chez le cordon d'alimentation et utilisez un chiffon sec et doux pour le nettoyage.

• Evitez d'utiliser des produits chimiques pour nettoyer l'appareil, notamment de la cire, du benzène, de l'alcool, du solvant, de l'insectifuge, de l'huile aromatique, du lubrifiant, des solutions détergentes, etc. Vous risqueriez de déformer l'extérieur ou de faire disparaître les mentions imprimées dessus. Frottez l'appareil à l'aide d'un chiffon doux et imbibé d'un détergent spécial pour moni- teurs.

• Si vous ne disposez pas d'un tel détergent, diluez une solution nettoyante dans de l’eau en respectant une proportion de 1:10. L'extérieur de l'appareil pouvant facilement être rayé, veillez à nettoyer ce dernier à l'aide d'un chiffon doux. Imbibez ce chiffon d'une faible quantité d'eau. Toutefois, si le chiffon contient des corps étrangers, il ris- que de rayer l'extérieur. Veillez donc à bien secouer le chiffon afin d'en éliminer tout corps étranger avant de l'utiliser. L'appareil emploie un courant à haute ten- sion. Vous ne devez donc jamais démonter, réparer ou modifier l'appareil.

• Cela pourrait provoquer un incendie ou un choc électrique.

• Si l'appareil doit être réparé, contactez un centre de service. Lorsque vous nettoyez l'appareil, ne proje- tez pas directement de l'eau sur ses pièces.

• Veillez à ce que de l'eau ne s'infiltre pas dans l'appareil.

• Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil ou une blessure. Si l'appareil produit un bruit anormal, ou s'il dégage une odeur de brûlé ou de la fumée, débranchez immédiatement le cordon d'ali- mentation et contactez un centre de ser- vice.

• Cela pourrait provoquer un choc électrique ou un incendie. Ne laissez pas des enfants se suspendre à l'appareil ou grimper dessus.

• L'appareil risquerait de tomber, ce qui provoquerait une blessure, voire être mortel.1-3 Consignes de sécurité essentielles Si vous laissez tomber l'appareil ou si son boîtier est endommagé, éteignez-le et débranchez le cordon d'alimentation. Contactez un centre de service.

• Cela pourrait provoquer un incendie ou un choc électrique. Evitez de poser des objets tels que des jouets ou des biscuits sur le dessus de l'appareil.

• Si un enfant se suspend à l'appareil pour tenter de prendre un tel objet, celui- ci peut tomber, tout comme l'appareil, et provoquer des blessures potentiellement mortelles. En cas d'orage, débranchez le cordon d'ali- mentation et ne touchez en aucun cas le câble d'antenne, car une telle situation est dangereuse.

• Cela pourrait provoquer un choc électrique ou un incendie. Evitez de laisser tomber un objet sur le pro- duit ou de le heurter.

• Cela pourrait provoquer un choc électrique ou un incendie. Evitez de déplacer l'appareil en tirant sur le cordon d'alimentation ou sur le câble d'antenne.

• Le non-respect de cette consigne pourrait endommager le câble et entraîner un risque d'électrocution ou d'incendie, ou une défaillance de l'appareil. En cas de fuite de gaz, ne touchez pas l'appareil ou le cordon d'alimentation, et ventilez immédiatement la pièce.

• Une étincelle pourrait provoquer une explosion ou un incendie.

• En cas d'orage, ne touchez pas le cordon d'alimentation ni le câble d'antenne. Evitez de soulever l'appareil et de le dépla- cer en tirant sur le cordon d'alimentation ou sur le câble de signal.

• Le non-respect de cette consigne pourrait endommager le câble et entraîner un risque d'électrocution ou d'incendie, ou une défaillance de l'appareil. Evitez d'utiliser ou de poser des aérosols ou objets inflammables à proximité de l'appa- reil.

• Cela engendrerait un risque d'explosion ou d'incendie. Evitez d'obstruer les fentes d'aération en plaçant une nappe ou un rideau devant.

• Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne. Evitez d'insérer des objets métalliques, tels que des baguettes, des pièces de monnaie ou des épingles à cheveux, ni des objets inflammables, à l'intérieur de l'appareil (fen- tes d'aération, ports, etc.).

• Si de l'eau ou des corps étrangers pénètrent dans l'appareil, éteignez-le, débranchez le cordon d'alimentation et contactez un centre de service.

• Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil, un choc électrique ou un incendie. Evitez de poser de récipient contenant un liquide (vase, pot de fleurs, boissons, cos- métiques, médicaments) ni d'objets métalli- ques au-dessus de l'appareil.

• Si de l'eau ou des corps étrangers pénètrent dans l'appareil, éteignez-le, débranchez le cordon d'alimentation et contactez un centre de service.

• Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil, un choc électrique ou un incendie.Consignes de sécurité essentielles 1-3 Attention L'affichage d'une image fixe pendant un long délai peut provoquer l'apparition d'une image ou d'une tache persistante sur l'écran.

• Si vous laissez l'appareil inutilisé pendant un long moment, activez son mode d'économie d'énergie ou réglez l'écran de veille en mode « image animée ». Lorsque l'appareil est inutilisé pendant un long moment, par exemple quand vous vous absentez, débranchez le cordon d'ali- mentation de la prise murale.

• Dans le cas contraire, une accumulation de poussière pourrait provoquer une surchauffe ou un court-circuit, ce qui présente un risque d'incendie ou d'électrocution. Réglez la résolution et la fréquence appro- priées pour l'appareil.

• Le non-respect de cette consigne risque de provoquer de la fatigue oculaire. Evitez de retourner l'appareil et de le dépla- cer en tenant uniquement son pied.

• L'appareil risquerait de tomber et d'être endommagé ou de provoquer des dommages corporels. Ne placez pas l'adaptateur au-dessus d'un autre adaptateur.

• Le non-respect de cette consigne risque de provoquer un incendie. Tenez l'adaptateur éloigné de toute autre source de chaleur.

• Le non-respect de cette consigne risque de provoquer un incendie. Enlevez l'emballage en plastique de l'adap- tateur avant de l'utiliser.

• Le non-respect de cette consigne risque de provoquer un incendie. Placez toujours l'adaptateur dans une zone bien ventilée. Veillez à ce que l'adaptateur n'entre pas en contact avec de l'eau afin qu'il ne soit pas mouillé.

• Ceci pourrait provoquer un dysfonctionnement, un choc électrique ou un incendie. N'utilisez pas l'adaptateur à proximité d'un plan d'eau ou à l'extérieur, et ce, tout particulièrement lorsqu'il pleut ou qu'il neige. Veillez également à ne pas mouiller l'adaptateur lorsque vous nettoyez le sol à l'eau. Ne regardez pas l'appareil de trop près pen- dant un long moment, car vous risqueriez de subir des troubles oculaires permanents. Evitez d'employer un humidificateur ou un appareil de cuisson à proximité de l'appa- reil.

• Cela pourrait provoquer un choc électrique ou un incendie. Il importe de laisser vos yeux se reposer (5 minutes par heure) lorsque vous regardez le moniteur de l'appareil pendant un long moment.

• Vous réduirez ainsi votre fatigue oculaire. L'écran chauffe lorsqu'il est utilisé pendant une longue période. Evitez donc de toucher l'appareil. Conservez les petits accessoires hors de portée des enfants. Faites preuve de prudence lors du réglage de l'angle de l'appareil ou de la hauteur du pied.

• Vous pourriez vous blesser en vous coinçant un doigt ou la main.

• Si l'appareil est incliné de manière excessive, celui-ci risque de tomber et de provoquer des dommages corporels. Evitez de poser un objet lourd sur l'appareil.

• Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil ou une blessure.1-3 Consignes de sécurité essentielles Position appropriée lors de l'utilisation de l'appareil Veillez à adopter une position appropriée lorsque vous utilisez l'appareil.

• Le dos doit être droit.

• Regardez l'écran depuis une distance de 45 à 50 cm. Faites face à l'écran et placez-le en dessous du niveau des yeux.

• Réglez l'angle de l'appareil de façon à ce qu'aucune lumière ne soit réfléchie sur l'écran.

• Vos coudes doivent former un angle droit et vos bras être de niveau avec le dos de la main.

• Vos coudes doivent former un angle droit.

• Posez les talons à plat sur le sol tout en décrivant, avec les genoux, un angle de 90 degrés ou plus. Positionnez vos bras de façon à ce qu'ils se trouvent en dessous du niveau de votre cœur.Installation de l'appareil 2-1 2 Installation de l'appareil 2-1 Contenu de l'emballage

• Déballez l'appareil et vérifiez si vous disposez bien des éléments suivants.

• Entreposez l'emballage d'origine au cas où vous devriez déménager l'appareil ultérieurement. Moniteur Le chiffon de nettoyage n'est fourni qu'avec les modèles à finition noire brillante. CONTENU Manuel d'installation Garantie de l'appareil (Non disponible partout) Manuel de l'utilisateur Câble D-Sub Cordon d'alimentation Adaptateur c.c. Support PIÈCES EN OPTION. Câble HDMI Câble DVI Câble HDMI vers DVI Chiffon de nettoyage2-2 Installation de l'appareil 2-2 Installation du pied Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas.

Le désassemblage s'effectue dans l’ordre inverse à celui de l'assemblage. Posez le support sur une table parfaitement horizontale. Soutenez le corps de l'appareil à l'aide d'une main comme le montre l'illustration. Poussez le le corps de l'appareil dans le support, comme le montre l'illustration. - Attention Evitez de soulever l'appareil en le tenant uniquement par le pied.Installation de l'appareil 2-3 2-3 Connexion à un PC L'élément de connexion peut varier en fonction du modèle.

1. Branchez l'appareil à un PC conformément à la sortie vidéo prise en charge par le PC.

• Lorsque la carte graphique comporte une sortie D-Sub (<Analogique>)

• Connectez le port [RGB IN ] de l'appareil au port [D-SubD-Sub] du PC à l'aide du câble D-Sub.

• Lorsque la carte graphique comporte une sortie DVI (<Digital>)

• Connectez le port [DVI IN ] de l'appareil au port [DVI] du PC à l'aide du câble DVI. La [DVI IN] borne est fournie uniquement avec les modèles numériques (DVI).2-3 Installation de l'appareil

• Connectez le port [HDMI IN] de l'appareil au port [DVI] du PC à l'aide du câble HDMI vers DVI. Le terminal [HDMI IN] n'est fourni que sur les modèles HDMI. 2. Branchez une extrémité du cordon d'alimentation au port [POWER] de l'appareil et l'autre à la prise murale 220V ou 110V. La tension d'entrée est adaptée automatiquement. Une fois l'appareil connecté au PC, vous pouvez l'allumer et l'utiliser.Installation de l'appareil 2-4 2-4 Branchement d'un câble HDMI 1. Connectez la borne de sortie HDMI de votre périphérique de sortie numérique au port [HDMI IN] du produit à l’aide d’un câble HDMI. Le terminal [HDMI IN] n'est fourni que sur les modèles HDMI.

2. Connectez un haut-parleur au port [AUDIO OUT] du produit.

Ce produit ne produit aucun son tant qu'il n'est pas connecté à un haut-parleur par un câble HDMI. Lorsque toutes les connexions sont effectuées, allumez et utilisez le produit et votre lecteur DVD (ou votre périphérique de sortie numérique). Appuyez sur le bouton [ ] et sélectionnez <HDMI> comme signal d'entrée.2-5 Installation de l'appareil 2-5 Verrouillage Kensington Un verrouillage Kensington est un dispositif antivol qui permet de verrouiller l'appareil, de manière à pouvoir l'utiliser en toute sécurité dans un lieu public. La forme et l'utilisation du dispositif de verrouillage pouvant varier selon le modèle et le fabricant, consultez le manuel de l'utilisateur du dispositif pour plus d'informations. Vous devez acheter le verrou Kensington séparément. Pour verrouiller le moniteur, procédez comme suit :

1. Enroulez le câble de verrouillage Kensington autour d'un objet massif fixe comme un bureau ou une chaise.

2. Glissez l'extrémité du câble avec le verrou attaché au travers de l'extrémité en boucle du câble de verrouillage Kensington.

3. Insérez le dispositif de verrouillage dans le verrou Kensington du moniteur ( ).

4. Fermez le verrou ( ).

• Ces instructions ne sont que générales. Pour des instructions exactes, consultez le manuel de l'utilisateur fourni avec le dispositif de verrouillage.

• Vous pouvez acquérir le dispositif de verrouillage dans un magasin d'électronique, une boutique en ligne ou notre centre de service.Utilisation de l'appareil 3-1 3 Utilisation de l'appareil 3-1 Réglage de la résolution optimale Lorsque vous allumez l'appareil pour la première fois, un message relatif au réglage de la résolution optimale s'affiche à l'écran. Choisissez une langue et la résolution désirée.

• Ce message s'affiche 3 fois si la résolution optimale n'est pas sélectionnée.

• Pour régler la résolution optimale

• Lorsque le PC est éteint, branchez l'appareil au PC, puis allumez-le.

• Cliquez avec le bouton droit sur le bureau et sélectionnez Propriétés dans le menu contextuel.

• Dans l'onglet Paramètres, réglez la résolution optimale. ▲/▼ : vous pouvez sélectionner la langue à l'aide de ces bou- tons. MENU : Si vous appuyez sur ce bouton, le message disparaît.3-2 Utilisation de l'appareil 3-2 Tableau des modes de signal standard Le moniteur LCD possède une résolution optimale, garante de la meilleure qualité visuelle en fonction de la taille de l'écran, et ce en raison des caractéristiques de l'écran, au contraire d'un moniteur à tube cathodique. La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est recommandé de régler la résolution sur une valeur optimale pour l'appareil. Si le signal provenant du PC équivaut à l'un des modes de signal standard suivants, l'écran se règle automatiquement. Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique. BX1950 Fréquence horizontale Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz. Fréquence verticale Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz. MODE D'AFFICHAGE FRÉQUENCE HORIZONTALE (KHZ ) FRÉQUENCE VERTICALE (HZ) FRÉQUENCE D'HORLOGE (MHZ ) POLARITÉ

IBM, 640 x 350 31,469 70,086 25,175 +/- IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 31,469 59,940 25,175 -/- MAC, 640 x 480 35,000 66,667 30,240 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +/+ VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ MAC, 832 x 624 49,726 74,551 57,284 -/- VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1360 x 768 47,712 60,015 85,500 +/+Utilisation de l'appareil 3-3 3-3 Tableau des modes de signal standard Le moniteur LCD possède une résolution optimale, garante de la meilleure qualité visuelle en fonction de la taille de l'écran, et ce en raison des caractéristiques de l'écran, au contraire d'un moniteur à tube cathodique. La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est recommandé de régler la résolution sur une valeur optimale pour l'appareil. Si le signal provenant du PC équivaut à l'un des modes de signal standard suivants, l'écran se règle automatiquement. Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique. BX1950N Fréquence horizontale Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz. Fréquence verticale Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz. MODE D'AFFICHAGE FRÉQUENCE HORIZONTALE (KHZ ) FRÉQUENCE VERTICALE (HZ) FRÉQUENCE D'HORLOGE (MHZ ) POLARITÉ

IBM, 640 x 350 31,469 70,086 25,175 +/- IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 31,469 59,940 25,175 -/- MAC, 640 x 480 35,000 66,667 30,240 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +/+ VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ MAC, 832 x 624 49,726 74,551 57,284 -/- VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1360 x 768 47,712 60,015 85,500 +/+3-4 Utilisation de l'appareil 3-4 Tableau des modes de signal standard Le moniteur LCD possède une résolution optimale, garante de la meilleure qualité visuelle en fonction de la taille de l'écran, et ce en raison des caractéristiques de l'écran, au contraire d'un moniteur à tube cathodique. La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est recommandé de régler la résolution sur une valeur optimale pour l'appareil. Si le signal provenant du PC équivaut à l'un des modes de signal standard suivants, l'écran se règle automatiquement. Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique. BX2050 Fréquence horizontale Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz. Fréquence verticale Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz. MODE D'AFFICHAGE FRÉQUENCE HORIZONTALE (KHZ ) FRÉQUENCE VERTICALE (HZ) FRÉQUENCE D'HORLOGE (MHZ ) POLARITÉ

IBM, 640 x 350 31,469 70,086 25,175 +/- IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 31,469 59,940 25,175 -/- MAC, 640 x 480 35,000 66,667 30,240 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +/+ VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ MAC, 832 x 624 49,726 74,551 57,284 -/- VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ MAC, 1152 x 870 68,681 75,062 100,000 -/- VESA, 1152 x 864 67,500 75,000 108,000 +/+ VESA, 1280 x 800 49,702 59,810 83,500 -/+ VESA, 1280 x 800 62,795 74,934 106,500 -/+ VESA, 1440 x 900 55,935 59,887 106,500 -/+ VESA, 1440 x 900 70,635 74,984 136,750 -/+ VESA, 1600 x 900 60,000 60,000 108,000 +/+Utilisation de l'appareil 3-5 3-5 Tableau des modes de signal standard Le moniteur LCD possède une résolution optimale, garante de la meilleure qualité visuelle en fonction de la taille de l'écran, et ce en raison des caractéristiques de l'écran, au contraire d'un moniteur à tube cathodique. La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est recommandé de régler la résolution sur une valeur optimale pour l'appareil. Si le signal provenant du PC équivaut à l'un des modes de signal standard suivants, l'écran se règle automatiquement. Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique. BX2050N Fréquence horizontale Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz. Fréquence verticale Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz. MODE D'AFFICHAGE FRÉQUENCE HORIZONTALE (KHZ ) FRÉQUENCE VERTICALE (HZ) FRÉQUENCE D'HORLOGE (MHZ ) POLARITÉ

IBM, 640 x 350 31,469 70,086 25,175 +/- IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 31,469 59,940 25,175 -/- MAC, 640 x 480 35,000 66,667 30,240 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +/+ VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ MAC, 832 x 624 49,726 74,551 57,284 -/- VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ MAC, 1152 x 870 68,681 75,062 100,000 -/- VESA, 1152 x 864 67,500 75,000 108,000 +/+ VESA, 1280 x 800 49,702 59,810 83,500 -/+ VESA, 1280 x 800 62,795 74,934 106,500 -/+ VESA, 1440 x 900 55,935 59,887 106,500 -/+ VESA, 1440 x 900 70,635 74,984 136,750 -/+ VESA, 1600 x 900 60,000 60,000 108,000 +/+3-6 Utilisation de l'appareil 3-6 Tableau des modes de signal standard Le moniteur LCD possède une résolution optimale, garante de la meilleure qualité visuelle en fonction de la taille de l'écran, et ce en raison des caractéristiques de l'écran, au contraire d'un moniteur à tube cathodique. La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est recommandé de régler la résolution sur une valeur optimale pour l'appareil. Si le signal provenant du PC équivaut à l'un des modes de signal standard suivants, l'écran se règle automatiquement. Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique. BX2250Utilisation de l'appareil 3-6 Fréquence horizontale Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz. Fréquence verticale Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz. MODE D'AFFICHAGE FRÉQUENCE HORIZONTALE (KHZ ) FRÉQUENCE VERTICALE (HZ) FRÉQUENCE D'HORLOGE (MHZ ) POLARITÉ

VESA, 1920 X 1080 67,500 60,000 148,500 +/+3-7 Utilisation de l'appareil 3-7 Tableau des modes de signal standard Le moniteur LCD possède une résolution optimale, garante de la meilleure qualité visuelle en fonction de la taille de l'écran, et ce en raison des caractéristiques de l'écran, au contraire d'un moniteur à tube cathodique. La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est recommandé de régler la résolution sur une valeur optimale pour l'appareil. Si le signal provenant du PC équivaut à l'un des modes de signal standard suivants, l'écran se règle automatiquement. Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique. BX2250NUtilisation de l'appareil 3-7 Fréquence horizontale Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz. Fréquence verticale Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz. MODE D'AFFICHAGE FRÉQUENCE HORIZONTALE (KHZ ) FRÉQUENCE VERTICALE (HZ) FRÉQUENCE D'HORLOGE (MHZ ) POLARITÉ

VESA, 1920 X 1080 67,500 60,000 148,500 +/+3-8 Utilisation de l'appareil 3-8 Tableau des modes de signal standard Le moniteur LCD possède une résolution optimale, garante de la meilleure qualité visuelle en fonction de la taille de l'écran, et ce en raison des caractéristiques de l'écran, au contraire d'un moniteur à tube cathodique. La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est recommandé de régler la résolution sur une valeur optimale pour l'appareil. Si le signal provenant du PC équivaut à l'un des modes de signal standard suivants, l'écran se règle automatiquement. Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique. BX2350Utilisation de l'appareil 3-8 Fréquence horizontale Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz. Fréquence verticale Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz. MODE D'AFFICHAGE FRÉQUENCE HORIZONTALE (KHZ ) FRÉQUENCE VERTICALE (HZ) FRÉQUENCE D'HORLOGE (MHZ ) POLARITÉ

VESA, 1920 X 1080 67,500 60,000 148,500 +/+3-9 Utilisation de l'appareil 3-9 Tableau des modes de signal standard Le moniteur LCD possède une résolution optimale, garante de la meilleure qualité visuelle en fonction de la taille de l'écran, et ce en raison des caractéristiques de l'écran, au contraire d'un moniteur à tube cathodique. La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est recommandé de régler la résolution sur une valeur optimale pour l'appareil. Si le signal provenant du PC équivaut à l'un des modes de signal standard suivants, l'écran se règle automatiquement. Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique. BX2450Utilisation de l'appareil 3-9 Fréquence horizontale Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz. Fréquence verticale Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz. MODE D'AFFICHAGE FRÉQUENCE HORIZONTALE (KHZ ) FRÉQUENCE VERTICALE (HZ) FRÉQUENCE D'HORLOGE (MHZ ) POLARITÉ

VESA, 1920 X 1080 67,500 60,000 148,500 +/+3-10 Utilisation de l'appareil 3-10 Tableau des modes de signal standard Le moniteur LCD possède une résolution optimale, garante de la meilleure qualité visuelle en fonction de la taille de l'écran, et ce en raison des caractéristiques de l'écran, au contraire d'un moniteur à tube cathodique. La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est recommandé de régler la résolution sur une valeur optimale pour l'appareil. Si le signal provenant du PC équivaut à l'un des modes de signal standard suivants, l'écran se règle automatiquement. Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique. BX2450LUtilisation de l'appareil 3-10 Fréquence horizontale Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz. Fréquence verticale Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz. MODE D'AFFICHAGE FRÉQUENCE HORIZONTALE (KHZ ) FRÉQUENCE VERTICALE (HZ) FRÉQUENCE D'HORLOGE (MHZ ) POLARITÉ

VESA, 1920 X 1080 67,500 60,000 148,500 +/+3-11 Utilisation de l'appareil 3-11 Tableau des modes de signal standard Le moniteur LCD possède une résolution optimale, garante de la meilleure qualité visuelle en fonction de la taille de l'écran, et ce en raison des caractéristiques de l'écran, au contraire d'un moniteur à tube cathodique. La qualité visuelle sera dès lors dégradée si la résolution choisie n'est pas optimale pour la taille de l'écran. Il est recommandé de régler la résolution sur une valeur optimale pour l'appareil. Si le signal provenant du PC équivaut à l'un des modes de signal standard suivants, l'écran se règle automatiquement. Toutefois, si le signal n'est pas l'un des modes suivants, il se peut que l'écran soit vierge ou que seule la LED de mise sous tension soit allumée. Configurez donc les réglages comme suit, en vous reportant à la documentation de la carte graphique. BX2450NUtilisation de l'appareil 3-11 Fréquence horizontale Le temps requis pour balayer une ligne de l'extrême gauche de l'écran jusqu'à l'extrême droite est baptisé « cycle horizontal ». La réciproque du cycle horizontal est la fréquence horizontale. La fréquence horizontale s'exprime en kHz. Fréquence verticale Pour que l'œil humain puisse percevoir une image, l'écran doit afficher la même image des dizaines de fois par seconde. C'est ce qu'on appelle la fréquence verticale. La fréquence verticale s'exprime en Hz. MODE D'AFFICHAGE FRÉQUENCE HORIZONTALE (KHZ ) FRÉQUENCE VERTICALE (HZ) FRÉQUENCE D'HORLOGE (MHZ ) POLARITÉ

VESA, 1920 X 1080 67,500 60,000 148,500 +/+3-12 Utilisation de l'appareil 3-12 Installation du pilote de périphérique Si vous installez le pilote de périphérique, vous pourrez régler la résolution et la fréquence optimales de l'appareil. Ce pilote se trouve sur le CD-ROM fourni avec l'appareil. Si le fichier fourni est endommagé, contactez un centre de service ou consultez le site Web de Samsung Electronics (http://www.samsung.com/), où vous pouvez télécharger le pilote.

1. Insérez le CD d’installation du pilote dans le lecteur de CD-ROM.

2. Cliquez sur Pilote Windows .

3. Terminez l'installation en suivant les instructions affichées à l’écran.

4. Sélectionnez le modèle de votre appareil dans la liste.

5. Vérifiez si la résolution et la fréquence de rafraîchissement appropriées sont bien affichées dans le Panneau de configuration. Pour plus d'informations sur la batterie, reportez-vous à la documentation du système d'exploitation Windows.Utilisation de l'appareil 3-13 3-13 Boutons de commande de l'appareil Boutons de commande de l'appareil

Appuyez sur ce bouton pour afficher le menu sur écran (OSD). Il permet également de quitter le menu OSD ou de revenir au niveau supérieur de ce même menu.

• Blocage des réglages de l'OSD Cette fonction verrouille l'OSD, de façon à conserver les réglages actuels ou d'empêcher qu'ils puissent être modifiés par un autre utilisateur. Marche: Si vous maintenez le bouton MENU enfoncé pendant 5 secondes, la fonction de verrouillage des réglages de l'OSD est activée. Arrêt: Si vous maintenez à nouveau le bouton MENU enfoncé pendant 5 secondes, la fonc- tion de verrouillage est désactivée. Même si la fonction de verrouillage des réglages de l'OSD est activée, l'utilisateur peut régler la luminosité et le contraste, ainsi que configurer la fonction de réglage attribuée à [ ]. L'utilisateur peut régler <Touche personneue> pour faire correspondre ce bouton à l'une des fonctions suivantes. Lorsque l'utilisateur appuie sur le bouton personnalisé [ ] après l'avoir configuré, la fonction correspondante sera exécutée.

• Signaux PC: <MagicBright> - <MagicAngle> - <MagicEco> - <Taille d'image>

• Signaux AV: <Mode image> - <MagicAngle> - <MagicEco> - <Taille d'image> Vous pouvez régler la fonction attribuée à Touche personneue en choisissant <CONF. ET REINIT.> -> <Touche personneue> dans l'OSD. ▲/▼ Ces boutons permettent de naviguer dans le menu ou d'ajuster une valeur dans l'OSD. Ce bouton permet de contrôler la luminosité de l'écran. Vous pouvez régler le son uniquement si une entrée externe est connectée au port HDMI. Permet d'activer un élément de menu mis en surbrillance. Dans le menu <Touche personneue>, vous pouvez également utiliser ce bouton pour changer de fonction dans le menu <Touche personneue>.3-13 Utilisation de l'appareil SOURCE Ce bouton permet de sélectionner une fonction. Si vous appuyez sur le bouton [SOURCE] alors que l'OSD n'est pas affiché, vous alternez entre les deux signaux d'entrée (Analogique/Digital/HDMI). Lorsque vous modifiez le signal d'entrée en appuyant sur [SOURCE] ou lorsque l'appareil est allumé, un message indiquant le signal d'entrée sélectionné s'affiche dans le coin supérieur gauche de l'écran. Cette fonction n'est pas disponible pour les produits dotés uniquement d'une interface analogique. AUTO Appuyez sur [AUTO] pour régler automatiquement les paramètres de l'écran. Cette fonction n'est disponible qu'en mode Analogique. Si les réglages de résolution sont modifiés dans les Propriétés d'affichage, la fonction Régla- ge Automatique est exécutée. Appuyez sur ce bouton pour allumer ou éteindre l'appareil.

• Les boutons de la partie droite de l'appareil sont des boutons tactiles.

• Il vous suffit de les toucher légèrement pour les utiliser. LED de mise sous tension Cette LED est allumée lorsque l'appareil fonctionne normalement. Pour plus d'informations sur la fonction d'économie d'énergie, reportez-vous à la section fonction d'économie d'énergie dans Autres informations. Lorsque vous n'utilisez pas l'appareil pendant une longue période, il est recommandé de débrancher son cordon d'alimentation, de façon à réduire au maximum sa consommation électrique. ICÔNE DESCRIPTIONUtilisation de l'appareil 3-14 3-14 Utilisation du menu de réglage sur écran (OSD) Structure du menu de réglage sur écran (OSD) Les fonctions du moniteur peuvent varier selon les modèles. Veuillez vous référer à votre produit. IMAGE MENUS SUPÉRIEURS SOUS-MENUS IMAGE Luminosité Contraste Netteté MagicBright Mode Image MagicAngle Régl. de base Régl. précis Temps de répon-

Niveau noir HDMI COULEUR MagicColor Rouge Vert Bleu Nuance coul. Effet de couleur Gamma TAILLE ET POS. Position H Position V Taille d'image Menu Position H Menu Position V CONF. ET REINIT. Réinitialiser Langue MagicReturn MagicEco Min. arr. On/Off Régl. min. arr. Tch Nombre répét. Touche person- neue Source auto Mode PC/AV Aff. heure Transp. des menus INFORMA- TIONS <Signaux PC> <Signaux AV> MENU DESCRIPTION Luminosité Permet de régler la luminosité de l'écran.

• Ce menu n'est pas disponible si <MagicBright> est réglé sur <Contraste Dynam.>.

• Ce menu n'est pas disponible si la fonction <MagicEco> est activée. Contraste Permet de régler le contraste des images affichées à l'écran.

• Ce menu n'est pas disponible si <MagicBright> est défini sur <Contraste Dynam.> et mode <Cinéma>.

• Ce menu n'est pas disponible si <MagicColor> est réglé sur <Complet> ou <Intelligent>.

• Ce menu n'est pas disponible si la fonction <Effet de couleur> est activée.3-14 Utilisation de l'appareil Netteté Permet de régler la netteté des détails des images affichées à l'écran.

• Ce menu n'est pas disponible si <MagicBright> est défini sur <Contraste Dynam.> et mode <Cinéma>.

• Ce menu n'est pas disponible si <MagicColor> est réglé sur <Complet> ou <Intelligent>.

• Ce menu n'est pas disponible si la fonction <Effet de couleur> est activée. MagicBright Fournit des réglages d'image prédéfinis optimisés pour divers environnements d'utilisation, comme l'édition d'un document, la navigation sur Internet, le jeu, la visualisation de films, etc.

• <Personnalisé> Si les modes d'image ne suffisent pas, l'utilisateur peut configurer directement le réglage <Luminosité> et <Contraste> à l'aide de ce mode.

• <Standard> Ce mode fournit les réglages d'image appropriés pour l'édition d'un document et la navigation sur Internet (texte + images).

• <Jeu> Ce mode fournit les réglages d'image appropriés pour utiliser des jeux à contenu graphique important et qui exigent un rafraîchissement rapide de l'écran.

• <Cinéma> Ce mode fournit des réglages de luminosité et de netteté similaires à ceux d'un téléviseur, pour un environnement de divertissement optimal (film, DVD, etc.).

• <Contraste Dynam. > Permet de régler automatiquement le contraste de l'image, de façon à équilibrer les images claires et sombres. Ce menu n'est pas disponible si la fonction <MagicAngle> ou <MagicEco> est activée. Mode Image Le moniteur a quatre paramétrages automatiques de l'image : (<Dynamique>, <Standard>, <Ciné- ma> et <Personnalisé>). Ils sont prédéfinis en usine. Vous pouvez activer indifféremment le Dynami- que, Standard, Cinéma ou Personnalisé. Vous pouvez sélectionner "Custom" (Personnalisé), qui rappellera automatiquement vos paramètres personnels d'image.

• <Dynamique> Sélectionnez ce mode pour obtenir une image plus nette qu'en mode Standard.

• <Standard> Sélectionnez ce mode dans un environnement lumineux. Ce mode fournit également une image nette.

• <Cinéma> Sélectionnez ce mode dans un environnement sombre. Cela économise de l'énergie et réduit la fatigue des yeux.

• <Personnalisé> Sélectionnez ce mode pour ajuster l'image selon vos préférences.

• Cette fonction ne peut être réglée que lorsque l'entrée externe est connectée via HDMI/DVI et que <Mode PC/AV> est réglé sur <AV>.

• Ce menu n'est pas disponible si la fonction <MagicAngle> ou <MagicEco> est activée. MENU DESCRIPTIONUtilisation de l'appareil 3-14 MagicAngle Cette option vous permet de bénéficier de la meilleure qualité d'affichage en fonction de l'angle de vue. Lorsque vous visionnez l'écran d'un point de vue inférieur, supérieur ou à côté de celui-ci, vous pou- vez obtenir une qualité d'image similaire à celle que vous auriez en face de l'écran, et ce en le réglant sur le mode approprié à chaque position. Réglez-le sur <Arr.> lorsque vous le regardez tout à fait en face.

• <Arr.> - Sélectionnez cette option pour la position de face.

• <Mode Penché 1> - Sélectionnez cette option pour un angle de vue légèrement inférieur.

• <Mode Penché 2> - Sélectionnez cette option pour la position inférieure.

• <Mode Debout> - Sélectionnez cette option en cas de visionnage en position haute.

• <Mode Côté> - Sélectionnez cette option pour la vue de côté (droite ou gauche).

• <Affichage groupe> - Selectionnez lorsqu'une ou plusieurs personne(s) visionne(nt) en position , , en même temps.

• <Personnalisé> -Lorsque <Personnalisé> est sélectionné, la configuration <Mode Penché 1> est appliquée par défaut. L'utilisateur peut configurer la qualité d'image appropriée à ses besoins.

• Ce menu n'est pas disponible si <MagicBright> est défini sur <Contraste Dynam.> et mode <Cinéma>.

• Ce menu n'est pas disponible si la fonction <MagicColor> ou <Effet de couleur> est sélectionné. Régl. de base Elimine les lignes (interférences) verticales de l'écran. L'emplacement de l'écran peut être modifié après ce réglage. Dans ce cas, déplacez l'écran au moyen du menu <Position H> de façon à l'afficher au centre du moniteur. Cette fonction n'est disponible qu'en mode Analogique. Régl. précis Elimine les lignes (interférences) horizontales de l'écran. Si vous ne parvenez pas à éliminer toutes les interférences à l'aide de la fonction <Régl. précis>, effectuez un réglage à l'aide de <Régl. de base> puis employez à nouveau la fonction <Régl. précis>. Cette fonction n'est disponible qu'en mode Analogique. MENU DESCRIPTION3-14 Utilisation de l'appareil COULEUR Temps de réponse Accélère la vitesse de réponse de l'écran LCD au-delà de la vitesse de réponse d'origine, de façon à ce que les images en mouvement soient plus nettes et plus naturelles.

• Si vous ne regardez pas un film, il est recommandé d'activer le mode <Normal> ou <Rapide>.

• Les fonctions du moniteur peuvent varier selon les modèles. Veuillez vous référer à votre produit. Niveau noir HDMI Lorsqu'un lecteur DVD ou un décodeur est connecté au moniteur via HDMI, la qualité de l'image peut être altérée (niveau de noir, contraste de faible qualité, couleurs plus claires, etc.) selon le périphéri- que externe connecté.

• <Bas> Cette fonction est active uniquement lorsque le périphérique externe est connecté via <HDMI>. Il se peut que la fonction <Niveau noir HDMI> ne soit pas compatible avec tous les périphériques externes. MENU DESCRIPTIONUtilisation de l'appareil 3-14 MENU DESCRIPTION MagicColor Restitue plus nettement les couleurs naturelles, sans modifier la qualité d'image, à l'aide d'une tech- nologie d'amélioration de la qualité des images numériques mise au point par Samsung Electronics.

• <Arr.> - Désactive la fonction <MagicColor>.

• <Démo> - Vous pouvez comparer les images traités par <MagicColor> aux images d'origine.

• <Complet> - Génère une image plus nette, y compris dans les zones de teintes similaires à celles de la peau.

• <Intelligent> - Améliore la couleur des images, sauf dans les zones de teintes similaires à celles de la peau.

• Ce menu n'est pas disponible si la fonction <MagicAngle> est activée.

• Ce menu n'est pas disponible si la fonction <Effet de couleur> est activée. Rouge Vous pouvez affiner la valeur de couleur rouge des images selon vos préférences.

• Ce menu n'est pas disponible si <MagicColor> est réglé sur <Complet> ou <Intelligent>.

• Ce menu n'est pas disponible si la fonction <Effet de couleur> est activée. Vert Vous pouvez affiner la valeur de couleur verte des images selon vos préférences.

• Ce menu n'est pas disponible si <MagicColor> est réglé sur <Complet> ou <Intelligent>.

• Ce menu n'est pas disponible si la fonction <Effet de couleur> est activée. Bleu Vous pouvez affiner la valeur de couleur bleue des images selon vos préférences.

• Ce menu n'est pas disponible si <MagicColor> est réglé sur <Complet> ou <Intelligent>.

• Ce menu n'est pas disponible si la fonction <Effet de couleur> est activée. Nuance coul. Vous pouvez configurer la température de couleur selon vos préférences.

• <Froide> - Règle la température de couleur de l'écran sur une nuance plus froide.

• <Normal> - Règle la température de couleur de l'écran sur la température de couleur par défaut.

• <Chaude> - Règle la température de couleur de l'écran sur une nuance plus chaude.

• <Personnalisé> - Choisissez ce menu pour régler manuellement la température de couleur. Si les températures de couleur prédéfinies ne vous conviennent pas, vous pouvez régler manuellement la valeur RVB.

• Ce menu n'est pas disponible si <MagicColor> est réglé sur <Complet> ou <Intelligent>.

• Ce menu n'est pas disponible si la fonction <MagicAngle> est activée.

• Ce menu n'est pas disponible si la fonction <Effet de couleur> est activée. Effet de couleur Vous pouvez modifier l'ambiance générale en réglant la couleur des images.

• <Arr.> - Désactive la fonction <Effet de couleur>.

• <Echelle de gris> -Affiche les images en noir et blanc.

• Ce menu n'est pas disponible si la fonction <MagicAngle> est activée.

• Ce menu n'est pas disponible si la fonction <MagicColor> est activée. Gamma Ce menu permet de modifie l'intensité des couleurs de luminosité moyenne.

• <Mode1> - <Mode2> - <Mode3> Ce menu n'est pas disponible si la fonction <MagicAngle> est activée.3-14 Utilisation de l'appareil (Cette option n'est pas disponible si MagicBright est défini sur <Contraste Dynam.> et mode <Cinéma>.) TAILLE ET POS. MENU DESCRIPTION Position H Déplace la position de la zone d'affichage de l'écran à l'horizontale.

• Cette fonction n'est disponible qu'en mode Analogique.

• Lorsqu'un signal 720P,1080i or 1080P est en entrée en mode AV, sélectionnez <Adapter à l'écran> pour ajuster la position horizontale aux niveaux 0-6. Position V Déplace la position de la zone d'affichage de l'écran à la verticale.

• Cette fonction n'est disponible qu'en mode Analogique.

• Lorsqu'un signal 720P,1080i or 1080P est en entrée en mode AV, sélectionnez <Adapter à l'écran> pour ajuster la position verticale aux niveaux 0-6.Utilisation de l'appareil 3-14 CONF. ET REINIT. Taille d'image Fourni uniquement avec les modèles à écran large tels que 16:9 ou 16:10. Signaux PC

• <Auto> - L'image est affichée selon le rapport L/H du signal d'entrée.

• <Large> - L'image est affichée en plein écran indépendamment du rapport L/H du signal d'entrée.

• Les signaux ne figurant pas dans le tableau des modes standard ne sont pas pris en charge.

• Si la résolution optimale est activée, le rapport L/H ne change pas si <Taille d'image> est réglé sur <Auto> ou <Large>. Signaux AV

• <4 : 3> : affiche les images au rapport d'aspect 4 : 3.

• <16 : 9> : affiche les images au rapport d'aspect 16 : 9.

• <Adapter à l'écran > : si un signal 720P, 1080i ou 1080P est reçu en mode d'entrée HDMI/DVI, l'image est affichée telle quelle, sans être tronquée. Cette fonction ne peut être réglée que lorsque l'entrée externe est connectée via HDMI/DVI et que <Mode PC/AV> est réglé sur <AV>.

• <4 : 3> : affiche les images au rapport d'aspect 4 : 3.

• <Large> - Affiche les images en rapport L/H 16:10.

• <Adapter à l'écran > : si un signal 720P, 1080i ou 1080P est reçu en mode d'entrée HDMI/DVI, l'image est affichée telle quelle, sans être tronquée.

• Cet élément ne peut être sélectionné que si une entrée externe est connectée à la borne HDMI/DVI et si le paramètre <Mode PC/AV> est défini sur <AV>.

• Lorsque l'écran est au format 16:10, les options de taille de l’écran comprennent <4:3>,<large>,et<Adapter à l'écran>. Menu Position H Vous pouvez régler la position horizontale de l'OSD. Menu Position V Vous pouvez régler la position verticale de l'OSD. MENU DESCRIPTION3-14 Utilisation de l'appareil MENU DESCRIPTION Réinitialiser Cette fonction permet de rétablir les valeurs d'usine des paramètres de qualité visuelle et de couleur.

• <Non> - <Oui> Langue Choisissez la langue de l'OSD. La langue sélectionnée n'est appliquée qu'à l'OSD de l'appareil. Ce réglage n'a aucun impact sur les autres fonctions du PC. MagicReturn Cette fonction n'est disponible que dans un environnement Windows 7 et est recommandée en cas d'utilisation de plusieurs moniteurs.

• <Arr.> Lorsque l'option <Arr.> est sélectionnée, la fonction <MagicReturn> est désactivée.

• <Marche> Lorsque l'option <Marche> est sélectionnée, la fonction <MagicReturn> est activée.

• Cette fonction est disponible sous Windows 7 uniquement. Si vous utilisez un autre système d'exploitation, il est recommandé de la définir sur <Arr.>.

• Cette fonction n'est pas disponible pour les entrées de signaux analogiques.

• Cette fonction n'est pas disponible si <Mode PC/AV> est réglé sur <AV>.

• Il est possible que cette fonction ne soit pas disponible pour certaines cartes graphiques. Ces cartes graphiques ne prennent pas en charge la norme internationale EDID (norme DDWG DVI). Il est recommandé de définir cette fonction sur <Arr.>.

• Appuyez sur la touche ▼ et maintenez-la enfoncée pendant 5 secondes lorsque l'OSD <Vérif. câble signal> est affiché ; <MagicReturn> sera automatiquement défini sur <Arr.>. MagicEco Cette fonction fournit à l'utilisateur un mode à faible consommation, qui consiste à réduire le courant de l'écran.

• <100%> Si l'option <100%> est sélectionnée, la consommation d'énergie est de 100% de celle de la configuration par défaut.

• <75%> Si l'option <75%> est sélectionnée, la consommation d'énergie correspond à 75% de celle de la configuration par défaut.

• <50%> Si l'option <50%> est sélectionnée, la consommation d'énergie correspond à 50% de celle de la configuration par défaut.

• <Désact. Eco éner.> Lorsque <Désact. Eco éner.> est sélectionné, la fonction est désactivée. Ce menu n'est pas disponible si <MagicBright> est réglé sur <Contraste Dynam.>. Min. arr. On/Off Vous pouvez activer ou désactiver le minuteur de mise hors tension.

• <Arr. >-<Mar. > Régl. min. arr. Coupe automatiquement l'alimentation lorsque le délai configuré est dépassé. Lorsque l'option <Mar. > de <Min. arr. On/Off> est sélectionnée, seule cette fonction est disponible. Tch Nombre répét. Contrôle le délai de répétition d'un bouton. Peut être défini sur <Accélération>, <1 sec> ou <2 sec>. Si <Pas de répétition> est sélectionné, le bouton ne répond qu'une fois.Utilisation de l'appareil 3-14 INFORMATIONS Touche personneue Vous pouvez régler la fonction du bouton personnalisé sur l'une des valeurs suivantes.

• Signaux PC: <MagicBright> - <MagicAngle> - <MagicEco> - <Taille d'image>

• Signaux AV: <Mode image> - <MagicAngle> - <MagicEco> - <Taille d'image> Source auto • <Auto> - Le moniteur sélectionne automatiquement un signal d'entrée.

• <Manuel> - L'utilisateur doit sélectionner manuellement le signal d'entrée. Non applicable pour les modèles analogiques (D-SUB) ou numériques (DVI). Mode PC/AV Sélectionnez PC lors de la connexion à un PC. Sélectionnez AV lors de la connexion à un périphérique AV.

• Cette fonction ne prend pas en charge le mode analogique.

• Fourni uniquement avec les modèles à écran large tels que 16:9 ou 16:10. Aff. heure L'OSD disparaît automatiquement si l'utilisateur ne fait rien. Vous pouvez déterminer le délai d'attente avant que l'OSD ne disparaisse.

• <5 sec.> - <10 sec.> - <20 sec.> - <200 sec.> Transp. des menus Vous pouvez sélectionner la transparence de l'OSD.

• <Arr. >-<Mar. > MENU DESCRIPTION INFORMATIONS Affiche la fréquence et la résolution réglées sur le PC. Pour les modèles dotés uniquement d'une interface analogique, <Analog/Digital/HDMI> n'apparaît pas dans <Information>. MENU DESCRIPTION4-1 Installation du logiciel 4 Installation du logiciel 4-1 Natural Color Qu’est-ce que Natural Color ? Ce logiciel, qui ne fonctionne qu'avec des appareils Samsung, permet d'ajuster les couleurs affichées sur l'appareil et de les adapter aux couleurs des images imprimées. Pour plus d'informations, consultez l'aide en ligne du logiciel (F1). Le Natural Color est fourni en ligne. Vous pouvez le télécharger à partir du site Internet ci-dessous et l'installer ; http://www.samsung.com/us/consumer/learningresources/monitor/naturalcolorexpert/pop_download.htmlInstallation du logiciel 4-2 4-2 MagicTune Qu’est-ce que MagicTune ? MagicTune est un logiciel qui aide l'utilisateur à régler le moniteur, en fournissant une description détaillée de ses fonctions et des instructions conviviales. L'utilisateur peut régler l'appareil à l'aide du clavier et de la souris, sans devoir employer les boutons de l'appareil. Installation du logiciel

1. Insérez le CD d'installation dans le lecteur de CD-ROM.

2. Choisissez le programme d'installation de MagicTune.

Si la fenêtre d'installation du logiciel ne s'affiche pas sur l'écran principal, recherchez le fichier d'installation de MagicTune sur le CD-ROM et double-cliquez dessus.

3. Sélectionnez la langue d'installation et cliquez sur Suivant.

4. Terminez l'installation du logiciel en suivant les instructions affichées à l’écran.

• Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l'ordinateur après l'installation.

• Il se peut que l'icône MagicTune ne soit pas visible, en fonction des caractéristiques du système informatique et de l'appareil.

• Si l'icône de raccourci ne s'affiche pas à l'écran, appuyez sur la touche F5. Restrictions et problèmes relatifs à l'installation (MagicTune™) L'installation de MagicTune™ peut être influencée par la carte graphique, la carte mère et l'environnement réseau. Configuration système requise

• Windows 7 32 bits Pour l'utilisation de MagicTune™, il est conseillé d'utiliser le système d'exploitation Windows 2000 ou une version ultérieure. Matériel

• Au moins 32 Mo de mémoire

• Au moins 60 Mo d'espace disque libre sur le disque dur Pour plus d’informations, consultez le site Web. Désinstallation du logiciel Vous ne pouvez désinstaller MagicTune™ que par l'intermédiaire du module [Ajout ou suppression de programmes] de Windows. Pour supprimer MagicTune™, procédez comme suit.4-2 Installation du logiciel

1. Cliquez sur [Démarrer] choisissez [Paramètres], puis choisissez [Panneau de configuration] dans le menu.

Sous Windows XP, cliquez sur [Démarrer] puis choisissez [Panneau de configuration] dans le menu.

2. Double-cliquez sur l’icône [Ajout ou suppression de programmes] dans le Panneau de configuration.

3. Dans la fenêtre [Ajouter/Supprimer], sélectionnez MagicTune™ de façon à le mettre en surbrillance.

4. Cliquez sur [Modifier ou supprimer des programmes] pour désinstaller le logiciel.

5. Cliquez sur [Oui] pour entamer la désinstallation de MagicTune™.

6. Patientez jusqu'à ce qu'un message vous informe que le logiciel a été totalement supprimé.

Pour obtenir de l'assistance technique, consulter les questions fréquentes (FAQ) ou des informations sur la mise à jour logicielle de MagicTune™, visitez notre site Web.Installation du logiciel 4-3 4-3 MultiScreen Qu’est-ce que MultiScreen ? MultiScreen permet à l’utilisateur de partager le moniteur en plusieurs sections. Installation du logiciel

1. Insérez le CD d'installation dans le lecteur de CD-ROM.

2. Choisissez le programme d'installation de MultiScreen.

Si la fenêtre d'installation du logiciel ne s'affiche pas sur l'écran principal, recherchez le fichier d'installation de MultiScreen sur le CD-ROM et double-cliquez dessus.

3. Lorsque l'assistant d'installation s'affiche, cliquez sur Suivant.

4. Terminez l'installation du logiciel en suivant les instructions affichées à l’écran.

• Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l'ordinateur après l'installation.

• Il se peut que l'icône MultiScreen ne soit pas visible, en fonction des caractéristiques du système informatique et de l'appareil.

• Si l'icône de raccourci ne s'affiche pas à l'écran, appuyez sur la touche F5. Restrictions et problèmes relatifs à l'installation (MultiScreen) L'installation de MultiScreen peut être influencée par la carte graphique, la carte mère et l'environnement réseau. Système d’exploitation

• Windows 7 32 bits Pour l'utilisation de MultiScreen, il est conseillé d'utiliser le système d'exploitation Windows 2000 ou une version ultérieure. Matériel

• Au moins 32 Mo de mémoire

• Au moins 60 Mo d'espace disque libre sur le disque dur Désinstallation du logiciel Cliquez sur [Démarrer], choisissez [Paramètres]/[Panneau de configuration], puis double-cliquez sur [Ajout ou suppression de programmes]. Sélectionnez MultiScreen dans la liste des programmes, puis cliquez sur le bouton [Ajouter/Supprimer].5-1 Dépannage 5 Dépannage 5-1 Autodiagnostic du moniteur

• La fonction d'autodiagnostic permet de vérifier le bon fonctionnement de l'appareil.

• Si un écran vierge est affiché et que la LED de mise sous tension clignote, alors de l'appareil et le PC sont connectés correctement, exécutez la fonction d'autodiagnostic en procédant comme suit.

1. Eteignez l'appareil et le PC.

2. Débranchez le câble de signal de l'appareil.

3. Allumez l'appareil.

4. Si l'appareil fonctionne correctement, le message <Vérif. câble signal> s'affiche.

Dans ce cas, si un écran vierge s'affiche à nouveau, vérifiez qu'il n'existe aucun problème sur le PC et la connexion. L'appareil fonctionne correctement.Dépannage 5-2 5-2 Avant de contacter le service d'assistance Effectuez les vérifications suivantes avant de faire appel au service après-vente. Si le problème persiste, contactez le centre de service Samsung Electronics le plus proche. UN ÉCRAN VIERGE APPARAÎT / IMPOSSIBLE D'ALLUMER L'APPAREIL Le cordon d'alimentation est-il correctement branché ? Vérifiez la connexion du cordon d''alimentation. Le message <Vérif. câble signal> est-il affiché sur l'écran ? (Connecté à l'aide du câble D-Sub) Vérifiez le câble qui relie le PC à l'appareil. (Raccordé à l'aide du câble DVI) Si le message s'affiche alors que le câble est connecté cor- rectement, vérifiez à nouveau le signal d'entrée en appuyant sur le bouton [ ] de l'appareil. Le message <Mode non optimal> est-il affiché sur l'écran ? Il signifie que le signal provenant de la carte graphique dépas- se la résolution ou la fréquence maximale de l'appareil. Dans ce cas, réglez la résolution et la fréquence appropriées pour l'appareil. L'écran est-il vierge et la LED de mise sous tension clignote-t- elle toutes les secondes ?

1. Ceci signifie que la fonction d'économie d'énergie est

active. Si vous cliquez à l'aide de la souris ou appuyez sur une touche du clavier, l'écran s'allumera.

2. Cela se produit lorsque deux moniteurs sont connectés,

<MagicReturn> est sur <Mar. > et Magictune fonctionne. Dans ce cas, des caractères sur l'écran Magictune peuvent apparaître altérés. Pour exécuter le Magictune, la fonction <MagicReturn> doit être sur <Arr.>. Redémarrez votre PC, définissez <MagicReturn> sur <Arr.> et lancez leMagictune. Avez-vous établi la connexion à l'aide d'un câble DVI ? Si vous connectez le câble DVI lorsque le PC a terminé son démarrage, ou si vous reconnectez ce câble après l'avoir débranché d'un PC, il se peut que rien ne s'affiche à l'écran, car certaines cartes graphiques n'envoient pas le signal vidéo. Dans ce cas, redémarrez le PC en laissant le câble DVI connecté. L'IMAGE EST TROP CLAIRE OU TROP SOMBRE. Réglez la luminosité <Luminosité> et le contraste <Contraste>. (Voir <Luminosité>, <Contraste>) La luminosité de l'écran peut différer selon le mode défini pour <MagicAngle>. Si <MagicBright> est défini sur <Contraste Dynam.>, la luminosité de l'écran peut différer selon le signal d'entrée. LE MENU DE RÉGLAGE SUR ÉCRAN (OSD) NE S'AFFICHE PAS. Avez-vous annulé le réglage de l'écran ? Vérifiez si la fonction de verrouillage des réglages de l'OSD est bien désactivée5-2 Dépannage LES COULEURS SONT ANORMALES / L'IMAGE EST AFFICHÉE EN NOIR ET BLANC L'écran tout entier est-il affiché dans la même couleur, comme si vous le voyiez à travers un papier transparent ? Vérifiez la connexion du câble à l'ordinateur. Enfoncez entièrement la carte graphique dans l'ordinateur. Vérifiez si la fonction <Effet de couleur> est bien réglée sur <Arr.>. La carte graphique est-elle configurée correctement ? Configurez la carte graphique conformément à sa documen- tation. LA ZONE D'AFFICHAGE SAUTE SUBITEMENT VERS UN BORD OU VERS LE CENTRE. Avez-vous remplacé la carte graphique ou le pilote ? Appuyez sur le bouton [AUTO ] pour exécuter la fonction de réglage automatique. Avez-vous modifié la résolution et la fréquence d'une façon appropriée pour l'appareil ? Réglez la résolution et la fréquence sur des valeurs appro- priées dans les paramètres de la carte graphique. Reportez-vous au Tableau des modes de signal standard. La carte graphique est-elle configurée correctement ? Configurez la carte graphique conformément à sa documen- tation. LA MISE AU POINT DES IMAGES EST INCORRECTE. Avez-vous modifié la résolution et la fréquence d'une façon appropriée pour l'appareil ? Réglez la résolution et la fréquence sur des valeurs appro- priées dans les paramètres de la carte graphique. Reportez-vous au Tableau des modes de signal standard. L'IMAGE EST AFFICHÉE EN MODE 16 BITS (16 COULEURS). LA COULEUR A ÉTÉ MODIFIÉE APRÈS LE REMPLACEMENT DE LA CARTE GRAPHIQUE. Avez-vous installé le pilote de périphérique de l'appareil ? Windows XP : Définissez de nouveau la couleur en choisis- sant Panneau de configuration → Apparence et thèmes → Affichage→ Paramètres. Windows ME/2000 : Définissez de nouveau la couleur en choisissant Panneau de configuration → Affichage → Para- mètres. Windows Vista : Modifiez les paramètres de couleur en sélectionnant Panneau de configuration → Apparence et per- sonnalisation → Personnalisation → Paramètres d'affichage. Windows 7 : Modifiez les paramètres de couleur en sélection- nant Control Panel (Panneau de configuration) → Appea- rance and Personalization (Apparence et personnalisation) → Display (Affichage) → Adjust resolution (Ajuster la résolution)

• Advanced settings (Paramètres avancés) → Monitor (Moniteur). (Pour plus d’informations, consultez la documentation de Win- dows qui accompagne l'ordinateur.) La carte graphique est-elle configurée correctement ? Configurez de nouveau les couleurs conformément au pilote de la nouvelle carte graphique. LORSQUE JE CONNECTE LE MONITEUR, LE MESSAGE « MONITEUR INCONNU, MONITEUR PLUG & PLAY (VESA DDC) DÉTECTÉ » S'AFFICHE. Avez-vous installé le pilote de périphérique de l'appareil ? Installez le pilote de périphérique en suivant les instructions de la section Installation du pilote. Vérifiez dans la documentation de la carte graphique si toutes les fonctions Plug & Play (VESA DDC) sont prises en charge. Installez le pilote de périphérique en suivant les instructions de la section Installation du pilote.Dépannage 5-2 LORSQUE J'EXAMINE LES BORDS EXTÉRIEURS DE L'APPAREIL, ILS COMPORTENT DE PETITS CORPS ÉTRANGERS. De tels corps peuvent être visibles, car cet appareil a été revêtu d'un matériau transparent sur ses bords noirs, de façon à pré- senter une apparence lisse. Cette situation ne constitue pas un défaut de l'appareil. UN BIP RETENTIT LORSQUE L'ORDINATEUR DÉMARRE. Si le bip est émis à au moins 3 reprises au démarrage de l'ordinateur, faites appel au service d'assistance de votre ordinateur.5-3 Dépannage 5-3 Foire aux questions FOIRE AUX QUESTIONS TENTEZ L'UNE DES OPÉRATIONS SUIVANTES. Comment puis-je modifier la fréquence (taux de rafraîchisse- ment) du signal vidéo ? Vous devez modifier la fréquence de la carte graphique. Windows XP : Pour modifier la fréquence, sélectionnez Control Panel (Panneau de configuration) → Appearance and Themes (Apparence et thèmes) → Display (Affichage) → Set- tings (Paramètres) → Advanced (Avancé) → Monitor (Moni- teur), puis modifiez la fréquence de rafraîchissement sous Monitor Settings (Paramètres du moniteur). Windows ME/2000 : Changez la fréquence en sélectionnant Control Panel (Panneau de configuration) → Display (Affi- chage) → Settings (Paramètres) → Advanced (Avancé) → Monitor (Moniteur), puis changez le taux de rafraîchissement sous Monitor Settings (Paramètres du moniteur). Windows Vista : Pour modifier la fréquence, sélectionnez Control Panel (Panneau de configuration) → Appearance and Personalization (Apparence et personnalisation) → Personali- zation (Personnalisation) → Display Settings (Paramètres d'affichage) → Advanced settings (Paramètres avancés) → Monitor (Moniteur), puis modifiez la fréquence de rafraîchis- sement sous Monitor Settings (Paramètres du moniteur). Windows 7 : Modifiez la fréquence en sélectionnant Control Panel (Panneau de configuration) → Appearance and Perso- nalization (Apparence et personnalisation) → Display (Affi- chage) → Adjust resolution (Ajuster la résolution) → Advanced settings (Paramètres avancés) → Monitor (Moni- teur), puis en modifiant le taux de rafraîchissement sous Monitor Settings (Paramètres du moniteur). (Pour plus d'informations, consultez la documentation de l'ordinateur ou de la carte graphique.)Dépannage 5-3 Comment puis-je modifier la résolution ? Windows XP : Définissez la résolution dans Panneau de configuration → Apparence et thèmes → Affichage→ Para- mètres. Windows ME/2000 : Définissez la résolution en choisissant Panneau de configuration → Affichage → Paramètres. Windows Vista : Définissez la résolution dans Panneau de configuration → Apparence et personnalisation → Personnali- sation → Paramètres d'affichage. Windows 7 : Modifiez la résolution en sélectionnant Control Panel (Panneau de configuration) → Appearance and Perso- nalization (Apparence et personnalisation) → Display (Affi- chage) → Adjust resolution (Ajuster la résolution). (Pour plus d'informations, consultez la documentation de l'ordinateur ou de la carte graphique.) Comment puis-je utiliser la fonction d'économie d'énergie ? Windows XP : Choisissez Panneau de configuration → Appa- rence et thèmes → Affichage → Réglage de l'écran de veille, ou configurez cette fonction dans les réglages du BIOS de l'ordinateur. Windows ME/2000 : Choisissez Panneau de configuration → Affichage → Réglage de l'écran de veille, ou configurez cette fonction dans les réglages du BIOS de l'ordinateur. Windows Vista : Changez les paramètres en sélectionnant Panneau de configuration → Apparence et personnalisation

• Personnalisation → économiseur d’écran. Vous pouvez également utiliser le menu BIOS SETUP du PC. Windows 7 : Changez les paramètres en sélectionnant Pan- neau de configuration → Apparence et personnalisation → Personnalisation → économiseur d’écran. Vous pouvez éga- lement utiliser le menu BIOS SETUP du PC. (Pour plus d’informations, consultez la documentation de Win- dows qui accompagne l'ordinateur.) FOIRE AUX QUESTIONS TENTEZ L'UNE DES OPÉRATIONS SUIVANTES.6-1 Informations complémentaires 6 Informations complémentaires 6-1 Spécifications La conception et les caractéristiques peuvent être modifiées sans préavis.

Classe B (équipement de communication d'informations à usage domestique) Cet appareil est agréé, selon les normes CEM, pour une utilisation domestique (classe B). Il peut être utilisé dans toutes les zones. (Les appareils de CLASSE B émettent moins d'ondes électromagnétiques que les appareils de CLASSE A.)

NOM DU MODÈLE BX1950

Ecran LCD Taille 18,5 pouces (47 cm) Surface d'affichage 409,8 mm (H) x 230,4 mm (V) Pas des pixels 0,300 mm (H) x 0,300 mm (V) Synchronisa- tion Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz Couleur d'affichage 16,7 M Résolution Résolution optimale 1360x768 à 60 Hz Résolution maximale 1360x768 à 60 Hz Signal d'entrée, Terminé Analogique RVB, DVI compatible Digital RVB 0,7 Vcc ± 5% Sync H/V distincte, Composite, SOG Niveau TTL (V haut ≥ 2,0V, V bas ≤ 0,8V) Fréquence d’horloge maximale 89MHz (analogique,Digital) Alimentation Ce produit fonctionne sous 100 – 240 V. La tension standard étant différente dans chaque pays, vérifiez l'étiquette à l'arrière du produit. Câble de signal Câble D-sub 15 broches à 15 broches, détachable Connecteur DVI-D vers DVI-D, détachable Dimensions (LxHxP) / poids 453,3 x 281,5 x 68,1 mm (17,8 x 11,1 x 2,7 pouces) (sans le socle) 453,3 x 366,5 x 198,6 mm (17,8 x 14,4 x 7,8 pouces) (avec le socle) / 2,9 kg (6,4 lbs) Considéra- tions environ- nementales Fonctionnement Température de stockage : 10˚C ~ 40˚C (50˚F ~ 104˚F) Humidité : 10 % ~ 80 %, sans condensation Stockage Température de stockage : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Humidité : 5 % ~ 95 %, sans condensation Incliner 0˚( ±2˚) ~20˚( ±2˚)Informations complémentaires 6-2 6-2 Fonction d'économie d’énergie Ce moniteur est doté d'un système d'économie d'énergie appelé PowerSaver. Ce dispositif bascule le moniteur en mode veille s’il n’est pas utilisé après un certain délai. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économiser de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes. Le système PowerSaver fonctionne avec une carte vidéo compatible VESA DPM installée dans votre ordinateur. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. En l'absence de commutateur de mise hors tension, la consommation électrique n'est nulle que quand le cordon d'alimentation est débranché. ETAT FONCTIONNEMENT NORMAL MODE ÉCONOMIE D'ÉNERGIE ARRÊT Indicateur d'alimentation Marche Clignotant Arrêt Consommation 20 W Moins de 0,3 W Moins de 0,3 W6-3 Informations complémentaires 6-3 Spécifications La conception et les caractéristiques peuvent être modifiées sans préavis.

Classe B (équipement de communication d'informations à usage domestique) Cet appareil est agréé, selon les normes CEM, pour une utilisation domestique (classe B). Il peut être utilisé dans toutes les zones. (Les appareils de CLASSE B émettent moins d'ondes électromagnétiques que les appareils de CLASSE A.)

NOM DU MODÈLE BX1950N

Ecran LCD Taille 18,5 pouces (47 cm) Surface d'affichage 409,8 mm (H) x 230,4 mm (V) Pas des pixels 0,300 mm (H) x 0,300 mm (V) Synchronisa- tion Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz Couleur d'affichage 16,7 M Résolution Résolution optimale 1360x768 à 60 Hz Résolution maximale 1360x768 à 60 Hz Signal d'entrée, Terminé RGB Analogique 0,7 Vcc ± 5% Sync H/V distincte, Composite, SOG Niveau TTL (V haut ≥ 2,0V, V bas ≤ 0,8V) Fréquence d’horloge maximale 89MHz (Analogique) Alimentation Ce produit fonctionne sous 100 – 240 V. La tension standard étant différente dans chaque pays, vérifiez l'étiquette à l'arrière du produit. Câble de signal Câble D-sub 15 broches à 15 broches, détachable Dimensions (LxHxP) / poids 453,3 x 281,5 x 68,1 mm (17,8 x 11,1 x 2,7 pouces) (sans le socle) 453,3 x 366,5 x 198,6 mm (17,8 x 14,4 x 7,8 pouces) (avec le socle) / 2,9 kg (6,4 lbs) Considéra- tions environ- nementales Fonctionnement Température de stockage : 10˚C ~ 40˚C (50˚F ~ 104˚F) Humidité : 10 % ~ 80 %, sans condensation Stockage Température de stockage : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Humidité : 5 % ~ 95 %, sans condensation Incliner 0˚( ±2˚) ~20˚( ±2˚)Informations complémentaires 6-4 6-4 Fonction d'économie d’énergie Ce moniteur est doté d'un système d'économie d'énergie appelé PowerSaver. Ce dispositif bascule le moniteur en mode veille s’il n’est pas utilisé après un certain délai. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économiser de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes. Le système PowerSaver fonctionne avec une carte vidéo compatible VESA DPM installée dans votre ordinateur. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. En l'absence de commutateur de mise hors tension, la consommation électrique n'est nulle que quand le cordon d'alimentation est débranché. ETAT FONCTIONNEMENT NORMAL MODE ÉCONOMIE D'ÉNERGIE ARRÊT Indicateur d'alimentation Marche Clignotant Arrêt Consommation 20 W Moins de 0,3 W Moins de 0,3 W6-5 Informations complémentaires 6-5 Spécifications La conception et les caractéristiques peuvent être modifiées sans préavis.

Classe B (équipement de communication d'informations à usage domestique) Cet appareil est agréé, selon les normes CEM, pour une utilisation domestique (classe B). Il peut être utilisé dans toutes les zones. (Les appareils de CLASSE B émettent moins d'ondes électromagnétiques que les appareils de CLASSE A.)

NOM DU MODÈLE BX2050

Ecran LCD Taille 20 pouces (50 cm) Surface d'affichage 442,8 mm (H) x 249,08 mm (V) Pas des pixels 0,27675 mm (H) x 0,27675 mm (V) Synchronisa- tion Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz Couleur d'affichage 16,7 M Résolution Résolution optimale 1600x900 à 60 Hz Résolution maximale 1600x900 à 60 Hz Signal d'entrée, Terminé Analogique RVB, DVI compatible Digital RVB 0,7 Vcc ± 5% Sync H/V distincte, Composite, SOG Niveau TTL (V haut ≥ 2,0V, V bas ≤ 0,8V) Fréquence d’horloge maximale 150MHz (analogique,Digital) Alimentation Ce produit fonctionne sous 100 – 240 V. La tension standard étant différente dans chaque pays, vérifiez l'étiquette à l'arrière du produit. Câble de signal Câble D-sub 15 broches à 15 broches, détachable Connecteur DVI-D vers DVI-D, détachable Dimensions (LxHxP) / poids 486,3 x 299,0 x 68,1 mm (19,1 x 11,8 x 2,7 pouces) (sans le socle) 486,3 x 384,0 x 198,6 mm (19,1 x 15,1 x 7,8 pouces) (avec le socle) / 3,2 kg (7,1 lbs) Considéra- tions environ- nementales Fonctionnement Température de stockage : 10˚C ~ 40˚C (50˚F ~ 104˚F) Humidité : 10 % ~ 80 %, sans condensation Stockage Température de stockage : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Humidité : 5 % ~ 95 %, sans condensation Incliner 0˚( ±2˚) ~20˚( ±2˚)Informations complémentaires 6-6 6-6 Fonction d'économie d’énergie Ce moniteur est doté d'un système d'économie d'énergie appelé PowerSaver. Ce dispositif bascule le moniteur en mode veille s’il n’est pas utilisé après un certain délai. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économiser de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes. Le système PowerSaver fonctionne avec une carte vidéo compatible VESA DPM installée dans votre ordinateur. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. En l'absence de commutateur de mise hors tension, la consommation électrique n'est nulle que quand le cordon d'alimentation est débranché. ETAT FONCTIONNEMENT NORMAL MODE ÉCONOMIE D'ÉNERGIE ARRÊT Indicateur d'alimentation Marche Clignotant Arrêt Consommation 24 W Moins de 0,3 W Moins de 0,3 W6-7 Informations complémentaires 6-7 Spécifications La conception et les caractéristiques peuvent être modifiées sans préavis.

Classe B (équipement de communication d'informations à usage domestique) Cet appareil est agréé, selon les normes CEM, pour une utilisation domestique (classe B). Il peut être utilisé dans toutes les zones. (Les appareils de CLASSE B émettent moins d'ondes électromagnétiques que les appareils de CLASSE A.)

NOM DU MODÈLE BX2050N

Ecran LCD Taille 20 pouces (50 cm) Surface d'affichage 442,8 mm (H) x 249,08 mm (V) Pas des pixels 0,27675 mm (H) x 0,27675 mm (V) Synchronisa- tion Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz Couleur d'affichage 16,7 M Résolution Résolution optimale 1600x900 à 60 Hz Résolution maximale 1600x900 à 60 Hz Signal d'entrée, Terminé RGB Analogique 0,7 Vcc ± 5% Sync H/V distincte, Composite, SOG Niveau TTL (V haut ≥ 2,0V, V bas ≤ 0,8V) Fréquence d’horloge maximale 150MHz (Analogique) Alimentation Ce produit fonctionne sous 100 – 240 V. La tension standard étant différente dans chaque pays, vérifiez l'étiquette à l'arrière du produit. Câble de signal Câble D-sub 15 broches à 15 broches, détachable Dimensions (LxHxP) / poids 486,3 x 299,0 x 68,1 mm (19,1 x 11,8 x 2,7 pouces) (sans le socle) 486,3 x 384,0 x 198,6 mm (19,1 x 15,1 x 7,8 pouces) (avec le socle) / 3,2 kg (7,1 lbs) Considéra- tions environ- nementales Fonctionnement Température de stockage : 10˚C ~ 40˚C (50˚F ~ 104˚F) Humidité : 10 % ~ 80 %, sans condensation Stockage Température de stockage : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Humidité : 5 % ~ 95 %, sans condensation Incliner 0˚( ±2˚) ~20˚( ±2˚)Informations complémentaires 6-8 6-8 Fonction d'économie d’énergie Ce moniteur est doté d'un système d'économie d'énergie appelé PowerSaver. Ce dispositif bascule le moniteur en mode veille s’il n’est pas utilisé après un certain délai. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économiser de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes. Le système PowerSaver fonctionne avec une carte vidéo compatible VESA DPM installée dans votre ordinateur. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. En l'absence de commutateur de mise hors tension, la consommation électrique n'est nulle que quand le cordon d'alimentation est débranché. ETAT FONCTIONNEMENT NORMAL MODE ÉCONOMIE D'ÉNERGIE ARRÊT Indicateur d'alimentation Marche Clignotant Arrêt Consommation 24 W Moins de 0,3 W Moins de 0,3 W6-9 Informations complémentaires 6-9 Spécifications La conception et les caractéristiques peuvent être modifiées sans préavis.

Classe B (équipement de communication d'informations à usage domestique) Cet appareil est agréé, selon les normes CEM, pour une utilisation domestique (classe B). Il peut être utilisé dans toutes les zones. (Les appareils de CLASSE B émettent moins d'ondes électromagnétiques que les appareils de CLASSE A.)

NOM DU MODÈLE BX2250

Ecran LCD Taille 21,5 pouces (54 cm) Surface d'affichage 476,64 mm (H) x 268,11 mm (V) Pas des pixels 0,24825 mm (H) x 0,24825 mm (V) Synchronisa- tion Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz Couleur d'affichage 16,7 M Résolution Résolution optimale 1920 x 1080 à 60 Hz Résolution maximale 1920 x 1080 à 60 Hz Signal d'entrée, Terminé RVB analogique, HDMI, sortie audio 0,7 Vcc ± 5% Sync H/V distincte, Composite, SOG Niveau TTL (V haut ≥ 2,0V, V bas ≤ 0,8V) Fréquence d’horloge maximale 164MHz (analogique,HDMI) Alimentation Ce produit fonctionne sous 100 – 240 V. La tension standard étant différente dans chaque pays, vérifiez l'étiquette à l'arrière du produit. Câble de signal Câble D-sub 15 broches à 15 broches, détachable Câble HDMI vers DVI ,détachable Dimensions (LxHxP) / poids 520,1 x 329 x 67,5 mm (20,5 x 13,0 x 2,7 pouces) (sans le socle) 520,1 x 404,1 x 199,0 mm (20,5 x 15,9 x 7,8 pouces) (avec le socle) / 3,4 kg (7,5 lbs) Considéra- tions environ- nementales Fonctionnement Température de stockage : 10˚C ~ 40˚C (50˚F ~ 104˚F) Humidité : 10 % ~ 80 %, sans condensation Stockage Température de stockage : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Humidité : 5 % ~ 95 %, sans condensation Incliner 0˚( ±2˚) ~20˚( ±2˚)Informations complémentaires 6-10 6-10 Fonction d'économie d’énergie Ce moniteur est doté d'un système d'économie d'énergie appelé PowerSaver. Ce dispositif bascule le moniteur en mode veille s’il n’est pas utilisé après un certain délai. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économiser de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes. Le système PowerSaver fonctionne avec une carte vidéo compatible VESA DPM installée dans votre ordinateur. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. En l'absence de commutateur de mise hors tension, la consommation électrique n'est nulle que quand le cordon d'alimentation est débranché. ETAT FONCTIONNEMENT NORMAL MODE ÉCONOMIE D'ÉNERGIE ARRÊT Indicateur d'alimentation Marche Clignotant Arrêt Consommation 22 W Moins de 0,3 W Moins de 0,3 W6-11 Informations complémentaires 6-11 Spécifications La conception et les caractéristiques peuvent être modifiées sans préavis.

Classe B (équipement de communication d'informations à usage domestique) Cet appareil est agréé, selon les normes CEM, pour une utilisation domestique (classe B). Il peut être utilisé dans toutes les zones. (Les appareils de CLASSE B émettent moins d'ondes électromagnétiques que les appareils de CLASSE A.)

NOM DU MODÈLE BX2250N

Ecran LCD Taille 21,5 pouces (54 cm) Surface d'affichage 476,64 mm (H) x 268,11 mm (V) Pas des pixels 0,24825 mm (H) x 0,24825 mm (V) Synchronisa- tion Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz Couleur d'affichage 16,7 M Résolution Résolution optimale 1920 x 1080 à 60 Hz Résolution maximale 1920 x 1080 à 60 Hz Signal d'entrée, Terminé RGB Analogique 0,7 Vcc ± 5% Sync H/V distincte, Composite, SOG Niveau TTL (V haut ≥ 2,0V, V bas ≤ 0,8V) Fréquence d’horloge maximale 164MHz (Analogique) Alimentation Ce produit fonctionne sous 100 – 240 V. La tension standard étant différente dans chaque pays, vérifiez l'étiquette à l'arrière du produit. Câble de signal Câble D-sub 15 broches à 15 broches, détachable Dimensions (LxHxP) / poids 520,1 x 329 x 67,5 mm (20,5 x 13,0 x 2,7 pouces) (sans le socle) 520,1 x 404,1 x 199,0 mm (20,5 x 15,9 x 7,8 pouces) (avec le socle) / 3,4 kg (7,5 lbs) Considéra- tions environ- nementales Fonctionnement Température de stockage : 10˚C ~ 40˚C (50˚F ~ 104˚F) Humidité : 10 % ~ 80 %, sans condensation Stockage Température de stockage : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Humidité : 5 % ~ 95 %, sans condensation Incliner 0˚( ±2˚) ~20˚( ±2˚)Informations complémentaires 6-12 6-12 Fonction d'économie d’énergie Ce moniteur est doté d'un système d'économie d'énergie appelé PowerSaver. Ce dispositif bascule le moniteur en mode veille s’il n’est pas utilisé après un certain délai. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économiser de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes. Le système PowerSaver fonctionne avec une carte vidéo compatible VESA DPM installée dans votre ordinateur. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. En l'absence de commutateur de mise hors tension, la consommation électrique n'est nulle que quand le cordon d'alimentation est débranché. ETAT FONCTIONNEMENT NORMAL MODE ÉCONOMIE D'ÉNERGIE ARRÊT Indicateur d'alimentation Marche Clignotant Arrêt Consommation 22 W Moins de 0,3 W Moins de 0,3 W6-13 Informations complémentaires 6-13 Spécifications La conception et les caractéristiques peuvent être modifiées sans préavis.

Classe B (équipement de communication d'informations à usage domestique) Cet appareil est agréé, selon les normes CEM, pour une utilisation domestique (classe B). Il peut être utilisé dans toutes les zones. (Les appareils de CLASSE B émettent moins d'ondes électromagnétiques que les appareils de CLASSE A.)

NOM DU MODÈLE BX2350

Ecran LCD Taille 23 pouces (58 cm) Surface d'affichage 509,76 mm (H) x 286,74 mm (V) Pas des pixels 0,2655 mm (H) x 0,2655 mm (V) Synchronisa- tion Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz Couleur d'affichage 16,7 M Résolution Résolution optimale 1920 x 1080 à 60 Hz Résolution maximale 1920 x 1080 à 60 Hz Signal d'entrée, Terminé RVB analogique, HDMI, sortie audio 0,7 Vcc ± 5% Sync H/V distincte, Composite, SOG Niveau TTL (V haut ≥ 2,0V, V bas ≤ 0,8V) Fréquence d’horloge maximale 164MHz (analogique,HDMI) Alimentation Ce produit fonctionne sous 100 – 240 V. La tension standard étant différente dans chaque pays, vérifiez l'étiquette à l'arrière du produit. Câble de signal Câble D-sub 15 broches à 15 broches, détachable Câble HDMI vers DVI ,détachable Dimensions (LxHxP) / poids 555,3 x 348,4 x 67,5 mm (21,9 x 13,7 x 2,7 pouces) (sans le socle) 555,3 x 423,5 x 208,7 mm (21,9 x 16,7 x 8,2 pouces) (avec le socle) / 3,7 kg (8,2 lbs) Considéra- tions environ- nementales Fonctionnement Température de stockage : 10˚C ~ 40˚C (50˚F ~ 104˚F) Humidité : 10 % ~ 80 %, sans condensation Stockage Température de stockage : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Humidité : 5 % ~ 95 %, sans condensation Incliner 0˚( ±2˚) ~20˚( ±2˚)Informations complémentaires 6-14 6-14 Fonction d'économie d’énergie Ce moniteur est doté d'un système d'économie d'énergie appelé PowerSaver. Ce dispositif bascule le moniteur en mode veille s’il n’est pas utilisé après un certain délai. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économiser de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes. Le système PowerSaver fonctionne avec une carte vidéo compatible VESA DPM installée dans votre ordinateur. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. En l'absence de commutateur de mise hors tension, la consommation électrique n'est nulle que quand le cordon d'alimentation est débranché. ETAT FONCTIONNEMENT NORMAL MODE ÉCONOMIE D'ÉNERGIE ARRÊT Indicateur d'alimentation Marche Clignotant Arrêt Consommation 30 W Moins de 0,3 W Moins de 0,3 W6-15 Informations complémentaires 6-15 Spécifications La conception et les caractéristiques peuvent être modifiées sans préavis.

Classe B (équipement de communication d'informations à usage domestique) Cet appareil est agréé, selon les normes CEM, pour une utilisation domestique (classe B). Il peut être utilisé dans toutes les zones. (Les appareils de CLASSE B émettent moins d'ondes électromagnétiques que les appareils de CLASSE A.)

NOM DU MODÈLE BX2450

Ecran LCD Taille 24 pouces (61 cm) Surface d'affichage 531,36 mm (H) x 298,89 mm (V) Pas des pixels 0,27675 mm (H) x 0,27675 mm (V) Synchronisa- tion Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz Couleur d'affichage 16,7 M Résolution Résolution optimale 1920 x 1080 à 60 Hz Résolution maximale 1920 x 1080 à 60 Hz Signal d'entrée, Terminé RVB analogique, HDMI, sortie audio 0,7 Vcc ± 5% Sync H/V distincte, Composite, SOG Niveau TTL (V haut ≥ 2,0V, V bas ≤ 0,8V) Fréquence d’horloge maximale 164MHz (analogique,HDMI) Alimentation Ce produit fonctionne sous 100 – 240 V. La tension standard étant différente dans chaque pays, vérifiez l'étiquette à l'arrière du produit. Câble de signal Câble D-sub 15 broches à 15 broches, détachable Câble HDMI vers DVI ,détachable Dimensions (LxHxP) / poids 577,3 x 350,4 x 67,5 mm (22,7 x 13,8 x 2,7 pouces) (sans le socle) 577,3 x 435,4 x 208,7 mm (22,7 x 17,1 x 8,2 pouces) (avec le socle) / 4,0 kg (8,8 lbs) Considéra- tions environ- nementales Fonctionnement Température de stockage : 10˚C ~ 40˚C (50˚F ~ 104˚F) Humidité : 10 % ~ 80 %, sans condensation Stockage Température de stockage : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Humidité : 5 % ~ 95 %, sans condensation Incliner 0˚( ±2˚) ~20˚( ±2˚)Informations complémentaires 6-16 6-16 Fonction d'économie d’énergie Ce moniteur est doté d'un système d'économie d'énergie appelé PowerSaver. Ce dispositif bascule le moniteur en mode veille s’il n’est pas utilisé après un certain délai. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économiser de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes. Le système PowerSaver fonctionne avec une carte vidéo compatible VESA DPM installée dans votre ordinateur. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. En l'absence de commutateur de mise hors tension, la consommation électrique n'est nulle que quand le cordon d'alimentation est débranché. ETAT FONCTIONNEMENT NORMAL MODE ÉCONOMIE D'ÉNERGIE ARRÊT Indicateur d'alimentation Marche Clignotant Arrêt Consommation 27 W Moins de 0,3 W Moins de 0,3 W6-17 Informations complémentaires 6-17 Spécifications La conception et les caractéristiques peuvent être modifiées sans préavis.

Classe B (équipement de communication d'informations à usage domestique) Cet appareil est agréé, selon les normes CEM, pour une utilisation domestique (classe B). Il peut être utilisé dans toutes les zones. (Les appareils de CLASSE B émettent moins d'ondes électromagnétiques que les appareils de CLASSE A.)

NOM DU MODÈLE BX2450L

Ecran LCD Taille 23,6 pouces (60 cm) Surface d'affichage 521,28 mm (H) x 293,22 mm (V) Pas des pixels 0,2715 mm (H) x 0,2715 mm (V) Synchronisa- tion Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz Couleur d'affichage 16,7 M Résolution Résolution optimale 1920 x 1080 à 60 Hz Résolution maximale 1920 x 1080 à 60 Hz Signal d'entrée, Terminé RVB analogique, HDMI, sortie audio 0,7 Vcc ± 5% Sync H/V distincte, Composite, SOG Niveau TTL (V haut ≥ 2,0V, V bas ≤ 0,8V) Fréquence d’horloge maximale 164MHz (analogique,HDMI) Alimentation Ce produit fonctionne sous 100 – 240 V. La tension standard étant différente dans chaque pays, vérifiez l'étiquette à l'arrière du produit. Câble de signal Câble D-sub 15 broches à 15 broches, détachable Câble HDMI vers DVI ,détachable Dimensions (LxHxP) / poids 577,3 x 350,4 x 67,5 mm (22,7 x 13,8 x 2,7 pouces) (sans le socle) 577,3 x 435,4 x 208,7 mm (22,7 x 17,1 x 8,2 pouces) (avec le socle) / 4,3 kg (9,5 lbs) Considéra- tions environ- nementales Fonctionnement Température de stockage : 10˚C ~ 40˚C (50˚F ~ 104˚F) Humidité : 10 % ~ 80 %, sans condensation Stockage Température de stockage : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Humidité : 5 % ~ 95 %, sans condensation Incliner 0˚( ±2˚) ~20˚( ±2˚)Informations complémentaires 6-18 6-18 Fonction d'économie d’énergie Ce moniteur est doté d'un système d'économie d'énergie appelé PowerSaver. Ce dispositif bascule le moniteur en mode veille s’il n’est pas utilisé après un certain délai. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économiser de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes. Le système PowerSaver fonctionne avec une carte vidéo compatible VESA DPM installée dans votre ordinateur. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. En l'absence de commutateur de mise hors tension, la consommation électrique n'est nulle que quand le cordon d'alimentation est débranché. ETAT FONCTIONNEMENT NORMAL MODE ÉCONOMIE D'ÉNERGIE ARRÊT Indicateur d'alimentation Marche Clignotant Arrêt Consommation 27 W Moins de 0,3 W Moins de 0,3 W6-19 Informations complémentaires 6-19 Spécifications La conception et les caractéristiques peuvent être modifiées sans préavis.

Classe B (équipement de communication d'informations à usage domestique) Cet appareil est agréé, selon les normes CEM, pour une utilisation domestique (classe B). Il peut être utilisé dans toutes les zones. (Les appareils de CLASSE B émettent moins d'ondes électromagnétiques que les appareils de CLASSE A.)

NOM DU MODÈLE BX2450N

Ecran LCD Taille 24 pouces (61 cm) Surface d'affichage 531,36 mm (H) x 298,89 mm (V) Pas des pixels 0,27675 mm (H) x 0,27675 mm (V) Synchronisa- tion Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz Couleur d'affichage 16,7 M Résolution Résolution optimale 1920 x 1080 à 60 Hz Résolution maximale 1920 x 1080 à 60 Hz Signal d'entrée, Terminé RGB Analogique 0,7 Vcc ± 5% Sync H/V distincte, Composite, SOG Niveau TTL (V haut ≥ 2,0V, V bas ≤ 0,8V) Fréquence d’horloge maximale 164MHz (Analogique) Alimentation Ce produit fonctionne sous 100 – 240 V. La tension standard étant différente dans chaque pays, vérifiez l'étiquette à l'arrière du produit. Câble de signal Câble D-sub 15 broches à 15 broches, détachable Dimensions (LxHxP) / poids 577,3 x 350,4 x 67,5 mm (22,7 x 13,8 x 2,7 pouces) (sans le socle) 577,3 x 435,4 x 208,7 mm (22,7 x 17,1 x 8,2 pouces) (avec le socle) / 4,0 kg (8,8 lbs) Considéra- tions environ- nementales Fonctionnement Température de stockage : 10˚C ~ 40˚C (50˚F ~ 104˚F) Humidité : 10 % ~ 80 %, sans condensation Stockage Température de stockage : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Humidité : 5 % ~ 95 %, sans condensation Incliner 0˚( ±2˚) ~20˚( ±2˚)Informations complémentaires 6-20 6-20 Fonction d'économie d’énergie Ce moniteur est doté d'un système d'économie d'énergie appelé PowerSaver. Ce dispositif bascule le moniteur en mode veille s’il n’est pas utilisé après un certain délai. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économiser de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes. Le système PowerSaver fonctionne avec une carte vidéo compatible VESA DPM installée dans votre ordinateur. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. En l'absence de commutateur de mise hors tension, la consommation électrique n'est nulle que quand le cordon d'alimentation est débranché. ETAT FONCTIONNEMENT NORMAL MODE ÉCONOMIE D'ÉNERGIE ARRÊT Indicateur d'alimentation Marche Clignotant Arrêt Consommation 27 W Moins de 0,3 W Moins de 0,3 W6-21 Informations complémentaires 6-21 Comment contacter SAMSUNG dans le monde

BAHRAIN 8000-4726 JORDAN 800-22273 SOUTH AFRICA 0860-SAMSUNG(726-7864) http://www.samsung.com TURKEY 444 77 11 http://www.samsung.com U.A.E 800-SAMSUNG(726-7864) http://www.samsung.com ASIA PACIFICInformations complémentaires 6-22 6-22 Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) - Europe uniquement (Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires élec- troniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ména- gers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des auto- rités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.
