MODE D'EMPLOI AC2315 IFM

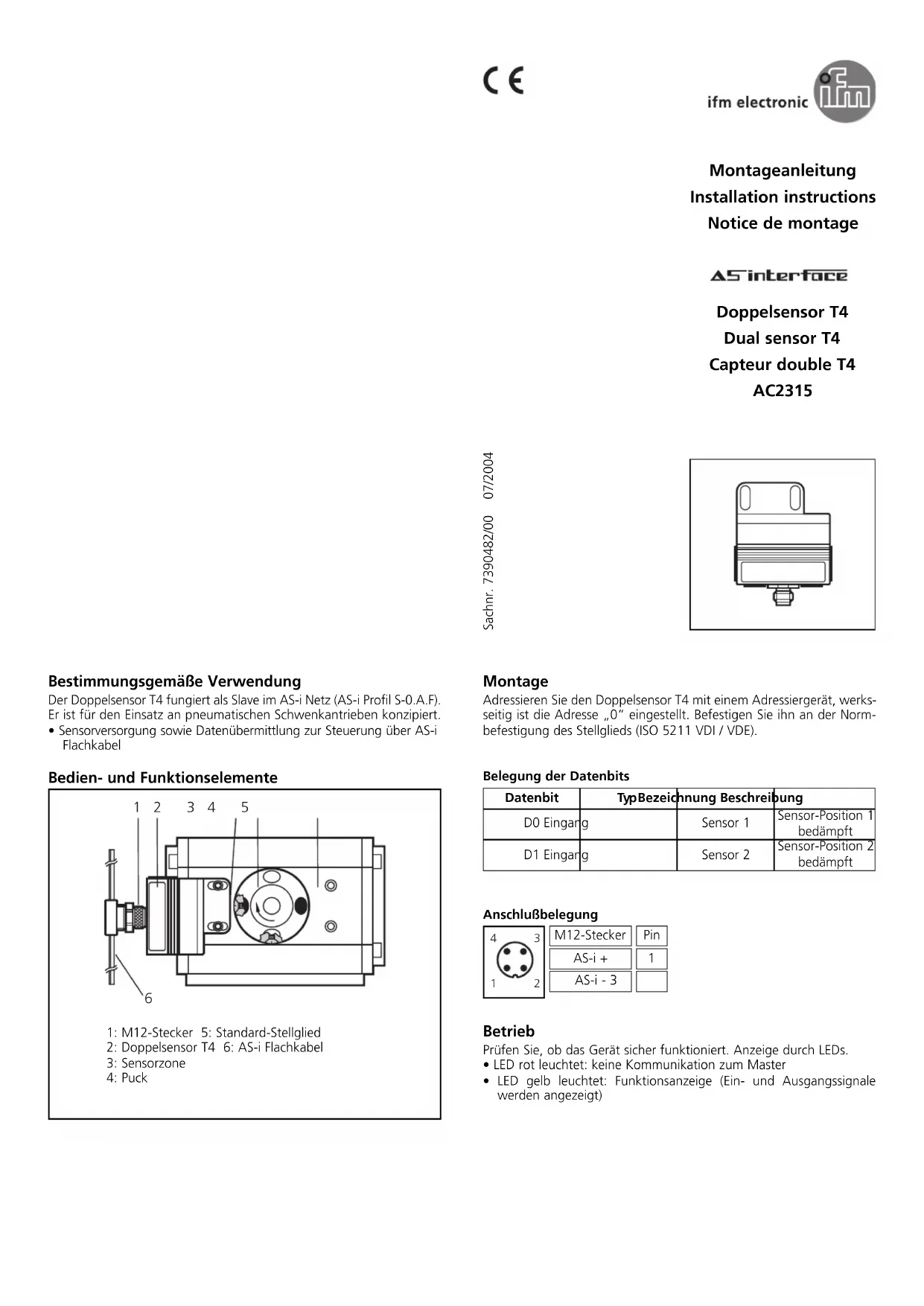

- Sensor supply as well as data transfer to the controller via AS-i flat cable Operation and display elements Fonctionnement et caractéristiques Le capteur double T4 est un esclave AS-i (profil AS-i S-0.A.F). Il est conçu pour l’utilisation sur des actionneurs de vannes
- Alimentation des capteurs à l’aide du câble plat AS-i Eléments de service et d’indication Montage Adresser le capteur double T4 à l’aide d’une unité d’adressage (l’adresse „0“ étant présélectionnée à l’usine). Le fixer sur la vanne selon les normes (ISO 5211 VDI/VDE). Affectation des bits de données Raccordement Fonctionnement Vérifier le bon fonctionnement du capteur double. Indication par LED.
- LED rouge allumée: aucune communication avec le maître
Bit de données Type Désignation Description D0 entrée capteur 1 position 1 de la vanne D1 entrée capteur 2 position 2 de la vanne M12 fiche mâle
1: M12 fiche mâle 5: vanne standard 2: capteur double T5 6: câble plat AS-i 3: zone active 4: came porte drapeau
