MODE D'EMPLOI GEL2871 LEVELONE
Cordon d'alimentation

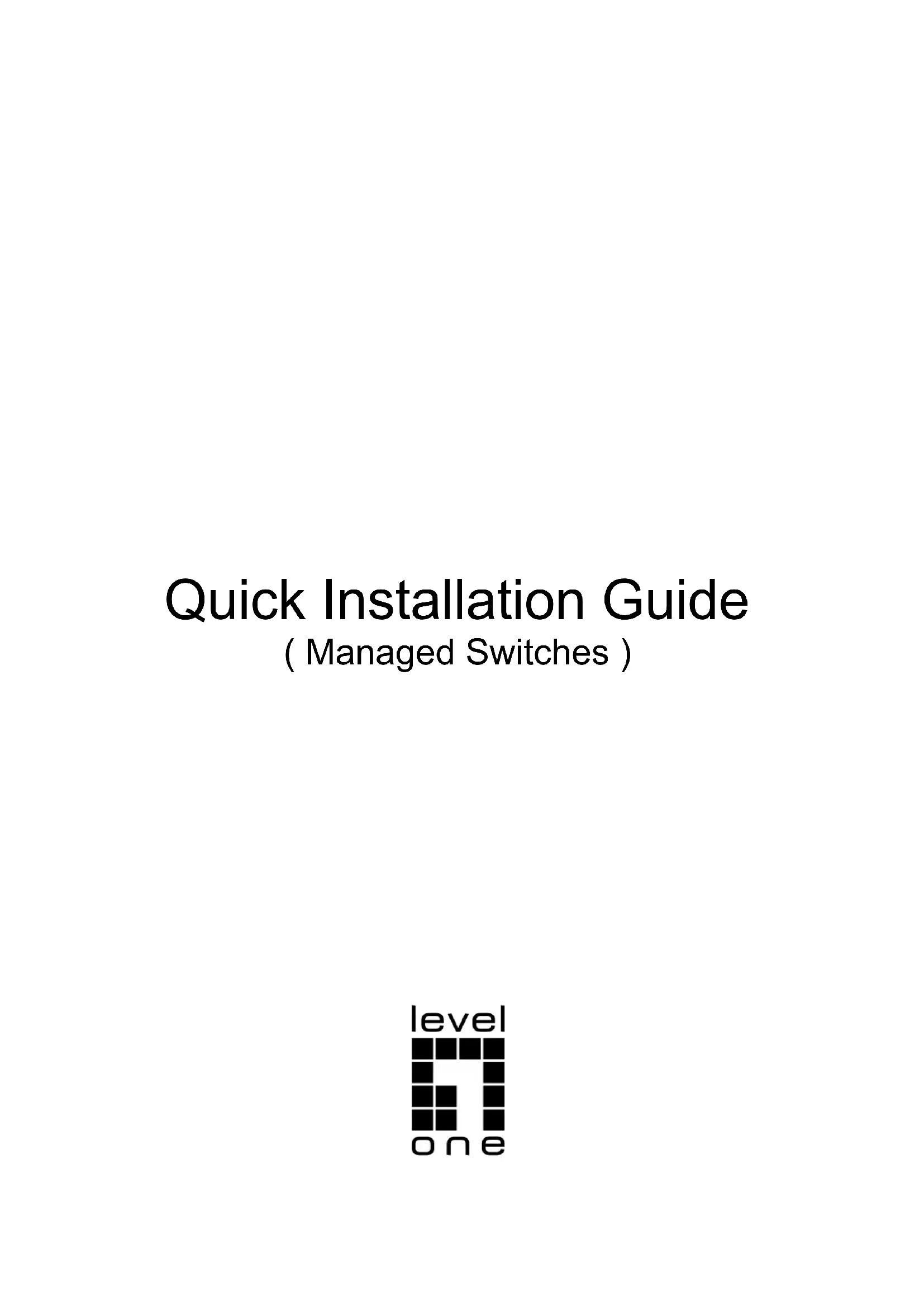

Guide d'installation rapide
Déclaration de conformité
Support en forme de L et autres
Requis Préparation pour l'installation Pour une installation facile, veuillez préparer les éléments suivants : l Outils d'installation, comprenant : Tournevis Phillips, bracelet antistatique, etc. l Câbles de raccordement, tels que câble réseau, fibre optique, module de fibre optique, etc. l Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc. L'environnement d'installation du commutateur doit répondre aux exigences suivantes : l Le commutateur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des sources de fortes interférences électromagnétiques. l Le commutateur doit être placé dans un lieu frais et sec. Il doit y avoir suffisamment d'espacement pour la dissipation de la chaleur tout autour à des fins de ventilation et de dissipation de la chaleur. l Le commutateur doit fonctionner dans un environnement intérieur avec une température comprise entre 0 °C et 50 °C et une humidité comprise entre 10 % et 90 % sans condensation. Installation de l'équipement
1. Il est installé dans le rack
Installez le commutateur sur un rack standard de 19 pouces, avec les étapes d'installation suivantes : l Vérifiez la mise à la terre etla stabilité du rack ; l Installez les deux supports en forme de L provenant des accessoires sur les deux côtés du panneau du commutateur et fixez-les avec les vis provenant des accessoires; l Placez le commutateur dans un emplacement approprié du rack et soutenez-le à l'aide d'un plateau ;- 10 -
l Fixez solidement les supports en forme de L sur les fentes de guidage fixées aux deux extrémités du rack, pour vous assurer que le commutateur puisse être monté sur le rack d'une manière stable et horizontale ; l Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.
2. Installé sur la table de travail
Installez le commutateur sur une table de travail, avec les étapes d'installation suivantes : l Placez le commutateur avec sa base orientée vers le haut sur une table de travail suffisamment grande, stable et correctement mise à la terre ; l Retournez le commutateur et placez-le sur la table de travail de manière stable ; l Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique. l Le commutateur fonctionne avec une alimentation secteur CA 100-240 V 50/60 Hz, assurez- vous que l'alimentation électrique et la mise à la terre sont normales avant de mettre sous tension. l Après avoir mis sous tension, veuillez vérifier que l'indicateur d'alimentation (Alimentation) du commutateur est allumé, si tel est le cas, il indique que l'alimentation électrique est branchée correctement. l Ne placez pas d'objets lourds sur le commutateur. Effectuer la configuration initiale l Connectez un PC au port de console du commutateur à l'aide du câble de console. l Configurez le port série du PC: 115200 bps, 8 caractères, pas de parité, un bit d’arrêt, 8 bits de données et pas de contrôle de flux. l Connectez-vous à la CLI en utilisant les paramètres par défaut: nom d'utilisateur “admin” et mot de passe “admin”. Remarque: Pour plus d'informations sur la configuration du commutateur, consultez le Guide de gestion Web et le Guide de référence CLI. Connexion à l'équipement l Raccordez le câble d'interface RJ-45 d'un commutateur à un ordinateur avec un câble réseau. l Définissez les propriétés TCP/IP de l'ordinateur, consultez l'Annexe : Configurer votre ordinateur. l Connexion à l'équipement : Ouvrez un navigateur et saisissez 192.168.1.1 dans la barre d'adresse, puis appuyez sur Entrée ; dans l'interface contextuelle de connexion, saisissez le nom d'utilisateur de connexion d'usine « admin », le mot de passe « admin » et cliquez sur OK.- 11 -
Annexe : Configurer votre ordinateur ■ Windows
Cliquez sur Démarrer—> Panneau de configuration—> Réseau et Internet—> Centre réseau et partage—> Modifier les paramètres de l'adaptateur, faites un clic droit sur Connexion locale et sélectionnez Propriétés;
Définir l'adresse IP de l'ordinateur : L'adresse IP de l'ordinateur doit être l'une des adresses IP libres suivantes 192.168.1.2 à 192.168.1.250, puis cliquez sur OK, pour retourner à la page précédente, cliquez sur OK.- 12 -
