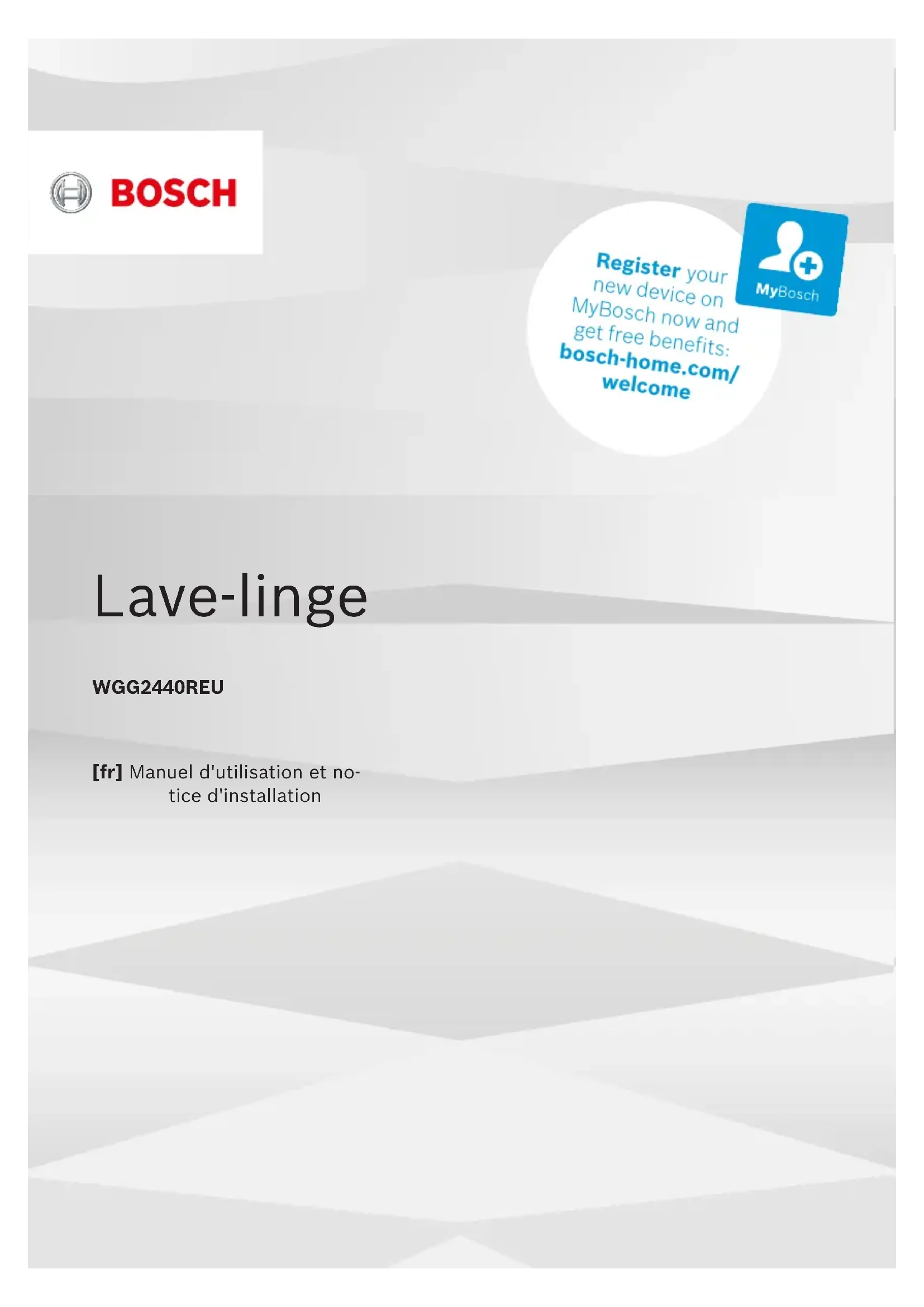

MODE D'EMPLOI WGG2440REU BOSCH

Pour plus d'informations, veuillez vous re- porter au Guide de l'utilisateur numérique. Table des matières 1 Sécurité.........................................4

1.3 Restrictions du périmètre uti-

lisateurs ......................................4

1.4 Installation sécurisée..................5

1.5 Utilisation sûre............................7

1.6 Nettoyage et entretien sûrs ........9

2 Prévention des dégâts maté- riels .............................................11 3 Protection de l'environne- ment et économies d'énergie ....12

3.1 Élimination de l'emballage .......12

3.2 Économiser de l’énergie et

4 Installation et branchement.......13

4.1 Déballage de l’appareil ............13

4.2 Contenu de la livraison ............13

4.3 Exigences sur le lieu d'instal-

lation.........................................13

4.4 Retrait des cales de trans-

port ...........................................14

4.5 Branchement de l'appareil .......15

4.6 Alignement de l'appareil...........16

4.7 Raccordement électrique de

5.2 Bac à produits..........................18

5.3 Bandeau de commande ..........19

6 Avant la première utilisation .....20

6.1 Démarrage du cycle de la-

13.1 Mise sous tension de l’ap-

13.3 Adaptation des réglages

d'un programme.....................32

13.4 Introduction du linge ..............32

13.5 Doseur pour de la lessive

liquide.....................................32

13.6 Utiliser le doseur pour de la

lessive liquide.........................32

13.7 Ajout de la lessive et du

produit d'entretien ..................33

14 Sécurité enfants .......................34

14.1 Activation de la sécurité en-

fants........................................34

14.2 Désactivation de la sécurité

enfants....................................34 15 Réglages de base.....................35

15.1 Aperçu des réglages de

base........................................35

15.2 Modification des réglages

16.2 Nettoyage du bac à pro-

17.1 Déverrouillage de secours .....51

18 Transport, stockage et éli- mination....................................51

18.1 Démontage de l'appareil........51

18.3 Remise en service de l'ap-

pareil.......................................51

18.4 Mettre au rebut un appareil

usagé......................................52 19 Service après-vente .................52

19.1 Numéro de produit (E-Nr)

et numéro de fabrication (FD) ........................................52 20 Valeurs de consommation.......54 21 Données techniques................54fr Sécurité

1 Sécurité Respectez les consignes de sécurité suivantes. 1.1 Indications générales ¡ Lisez attentivement cette notice. ¡ Conservez la notice ainsi que les informations produit en vue d’une réutilisation ultérieure ou pour un futur nouveau proprié- taire. ¡ Ne branchez pas l’appareil si ce dernier a été endommagé du- rant le transport. 1.2 Utilisation conforme Utilisez l‘appareil uniquement: ¡ pour laver des textiles lavables en machine et des lainages la- vables à la main d'après l'étiquette. ¡ avec de l'eau du robinet et des lessives et produits d'entretien du commerce, utilisables en machine. ¡ pour un usage privé et dans les pièces fermées d’un domicile. ¡ jusqu'à une altitude maximale de 4000m au-dessus du niveau de la mer. 1.3 Restrictions du périmètre utilisateurs Les enfants de 8 ans et plus, les personnes souffrant d’un handi- cap physique, sensoriel ou mental ou ne détenant pas l’expé- rience et/ou les connaissances nécessaires pourront utiliser cet appareil à condition de le faire sous surveillance, ou que son utili- sation sûre leur ait été enseignée et qu’ils aient compris les dan- gers qui en émanent. Les enfants ne sont pas autorisés à jouer avec l'appareil. Le nettoyage de l’appareil, et l’entretien par l’utilisateur, sont des activités que les enfants ne peuvent pas effectuer sans sur- veillance.Sécurité fr

Les enfants de moins de 3ans et les animaux doivent être tenus à distance de l'appareil. 1.4 Installation sécurisée Lorsque vous installez l'appareil, suivez les consignes de sécurité. AVERTISSEMENT‒Risque d'électrocution! Les installations non conformes sont dangereuses. ▶ Pour le raccordement et l’utilisation de l’appareil, respectez im- pérativement les indications figurant sur la plaque signalétique. ▶ L’appareil doit être branché uniquement à une source d'alimen- tation avec courant alternatif à l'aide d'une prise murale correc- tement installée et reliée à la terre. ▶ Le système à conducteur de protection de l’installation élec- trique de la maison doit être conforme. L'installation doit avoir une section de câble suffisamment grande. ▶ En cas d'utilisation d'un disjoncteur différentiel, n'utilisez qu'un seul type avec le symbole . ▶ N'alimentez jamais l'appareil par l'intermédiaire d'un appareil de commutation externe, par ex. une minuterie ou une télécom- mande. ▶ Si l'appareil est encastré, la fiche du cordon d'alimentation sec- teur doit être librement accessible ou, si un accès libre est im- possible, un dispositif de sectionnement tous pôles doit être ins- tallé dans l'installation électrique fixe, conformément aux régle- mentations d'installation. ▶ Lors de l’installation de l’appareil, veiller à ce que le cordon d’alimentation secteur ne soit pas coincé ni endommagé. Le cordon d'alimentation pose un danger si sa gaine de protec- tion est endommagée. ▶ Ne mettez jamais en contact le cordon d'alimentation avec des sources de chaleur et des pièces chaudes de l'appareil. ▶ Ne mettez jamais en contact le cordon d'alimentation avec des pointes acérées ou arêtes tranchantes. ▶ Ne pliez, n'écrasez ou ne modifiez jamais le cordon d'alimenta- tion.fr Sécurité

AVERTISSEMENT‒Risque d'incendie! Il est dangereux d’utiliser un cordon d’alimentation secteur avec une rallonge ou un adaptateur non autorisé. ▶ Ne pas utiliser de rallonge ni de bloc multiprise. ▶ Utiliser uniquement des adaptateurs et cordons d’alimentation secteur agréés par le fabricant. ▶ Si le cordon d’alimentation secteur est trop court et qu’aucun cordon d’alimentation plus long n’est disponible, contacter un électricien spécialisé pour adapter l’installation domestique. AVERTISSEMENT‒Risque de blessure! Le soulèvement du poids élevé de l’appareil peut entraîner des blessures. ▶ Ne soulevez jamais seul l’appareil. Si cet appareil n'est pas installé correctement dans une colonne lave-linge/sèche-linge, il peut tomber. ▶ Empilez le sèche-linge sur un lave-linge uniquement à l'aide du kit de raccordement du fabricant du sèche-linge . Aucune autre méthode d'installation n'est autorisée. ▶ N'installez pas l'appareil dans une colonne de lave-linge/sèche- linge si le fabricant ne propose pas de kit de raccordement ap- proprié. ▶ N'installez pas d'appareils de différents fabricants et de profon- deurs et largeurs différentes dans une colonne de lave-linge/ sèche-linge. ▶ Ne placez pas une colonne de lave-linge/sèche-linge sur un socle, les appareils peuvent basculer. AVERTISSEMENT‒Risque d'asphyxie! Les enfants risquent de s’envelopper dans les matériaux d’embal- lage ou de les mettre sur la tête et de s’étouffer. ▶ Conserver les matériaux d’emballage hors de portée des en- fants. ▶ Ne jamais laisser les enfants jouer avec les emballages.Sécurité fr

PRUDENCE‒Risque de blessure! L'appareil peut vibrer ou bouger pendant le fonctionnement. ▶ Installez l'appareil sur une surface propre, plane et solide. ▶ Alignez l'appareil avec les pieds de l'appareil et un niveau à bulle. Il existe un risque de trébuchement si les flexibles et les cordons d'alimentation secteur ne sont pas installés correctement. ▶ Disposez les flexibles et le cordon d'alimentation secteur de ma- nière à éviter tout risque de chute. Si l'appareil est déplacé par ses parties saillantes, telles que le hublot de l'appareil, les pièces peuvent se détacher. ▶ Ne déplacez pas l'appareil par ses parties frontales. PRUDENCE‒Risque de coupure! Vous risquez de vous couper en touchant les arêtes vives de l'ap- pareil. ▶ Ne touchez pas les arêtes vives de l'appareil. ▶ Utilisez des gants de protection pour transporter et installer l'ap- pareil. 1.5 Utilisation sûre AVERTISSEMENT‒Risque d'électrocution! Un appareil endommagé ou un cordon d’alimentation secteur en- dommagé est dangereux. ▶ N'utilisez jamais un appareil endommagé. ▶ Ne tirez jamais sur le cordon d'alimentation secteur pour dé- brancher l'appareil du secteur. Débranchez toujours la fiche du cordon d'alimentation secteur. ▶ Si l'appareil ou le cordon d'alimentation secteur est endomma- gé, débranchez immédiatement la fiche mâle du cordon d'ali- mentation secteur ou coupez le fusible dans le boîtier à fusibles et fermez le robinet d'eau. ▶ Appelez le service après-vente. →Page52 L’infiltration d’humidité peut occasionner un choc électrique. ▶ Utiliser l’appareil uniquement dans des pièces fermées. ▶ Ne jamais exposer l’appareil à une forte chaleur ou humidité.fr Sécurité

▶ Ne pas utiliser de nettoyeur vapeur ou haute pression, de tuyaux ou de douchettes pour nettoyer l’appareil. AVERTISSEMENT‒Risque de préjudice pour la santé! Des enfants risquent de s’enfermer dans l’appareil et de mettre leur vie en danger. ▶ Ne pas installer l’appareil derrière une porte susceptible de blo- quer ou d’empêcher l’ouverture de la porte de l’appareil. ▶ En cas d'appareils usagés, débranchez la fiche secteur du câble d'alimentation secteur, puis coupez ce dernier et détruisez la serrure de la porte de l'appareil de sorte qu'il soit impossible de fermer le hublot. AVERTISSEMENT‒Risque d'asphyxie! Les enfants risquent d'inhaler ou d'avaler des petits morceaux et s'étouffer. ▶ Conserver les petites pièces hors de portée des enfants. ▶ Ne pas laisser les enfants jouer avec les petites pièces. AVERTISSEMENT‒Risque d'empoisonnement! L'ingestion de lessive et de produit d’entretien risque de provo- quer un empoisonnement. ▶ Consultez un médecin en cas d'ingestion accidentelle. ▶ Rangez la lessive et les produits d'entretien hors de portée des enfants. AVERTISSEMENT‒Risque d'explosion! Si le linge a été prétraité avec des produits de nettoyage conte- nant des solvants, cela peut provoquer une explosion dans l'appa- reil. ▶ Rincez soigneusement le linge prétraité à l'eau avant de le la- ver. PRUDENCE‒Risque de blessure! Si vous montez ou grimpez sur l'appareil, la plaque de protection peut se casser. ▶ Ne montez et ne grimpez pas sur l'appareil.Sécurité fr

Si vous prenez appui sur le hublot de l'appareil, ce dernier peut basculer. ▶ Ne vous appuyez pas et ne vous asseyez pas sur le hublot de l'appareil. ▶ Ne déposez aucun objet sur le hublot de l'appareil. Si vous introduisez vos mains dans le tambour en rotation, vous risquez de vous blesser les mains. ▶ Patientez jusqu'à l'arrêt complet du tambour avant de mettre les mains dedans. PRUDENCE‒Risque de brûlure! Lors d'un lavage à haute température, le liquide de lavage devient très chaud. ▶ Ne touchez jamais le liquide de lavage chaud. PRUDENCE‒Risque de brûlures chimiques! Si vous ouvrez le bac à produits, la lessive et les produits d'entre- tien peuvent vous éclabousser. Un contact avec les yeux ou la peau peut entraîner des irritations. ▶ En cas de contact avec de la lessive ou des produits d'entre- tien, rincez-vous abondamment les yeux ou la peau à l'eau claire. ▶ Consultez un médecin en cas d'ingestion accidentelle. ▶ Rangez la lessive et les produits d'entretien hors de portée des enfants. 1.6 Nettoyage et entretien sûrs Lors du nettoyage et de l'entretien de l'appareil, respectez les consignes de sécurité. AVERTISSEMENT‒Risque d'électrocution! Les réparations non conformes sont dangereuses. ▶ Seul un personnel dûment qualifié peut entreprendre des répa- rations sur l'appareil. ▶ Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil.fr Sécurité

▶ Afin d’écarter tout danger quand le cordon d’alimentation sec- teur de cet appareil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplacer. L’infiltration d’humidité peut occasionner un choc électrique. ▶ Ne pas utiliser de nettoyeur vapeur ou haute pression, de tuyaux ou de douchettes pour nettoyer l’appareil. AVERTISSEMENT‒Risque de blessure! L'utilisation de pièces de rechange et d'accessoires non d'origine est dangereuse. ▶ Utilisez uniquement des pièces de rechange d'origine et des ac- cessoires d'origine du fabricant. AVERTISSEMENT‒Risque d'empoisonnement! L'utilisation de produits de nettoyage contenant des solvants peut produire des vapeurs toxiques. ▶ N’utilisez pas de produits de nettoyage contenant des solvants.Prévention des dégâts matériels fr

2 Prévention des dégâts matériels Respectez ces instructions afin d'évi- ter d'endommager les biens et l'ap- pareil. ATTENTION! Un dosage incorrect de l'assouplis- sant, de la lessive et des produits d'entretien et de nettoyage peut nuire au bon fonctionnement de l'appareil. ▶ Respectez les recommandations de dosage lessiviel du fabricant. Le dépassement de la quantité de charge maximale altère le fonctionne- ment de l'appareil. ▶ Respectez la quantité de charge maximale pour chaque pro- gramme et ne la dépassez pas.

• "Programmes", Page26 En vue de son transport, l'appareil aété sécurisé avec des cales de transport. Les cales de transport qui ne sont pas enlevées peuvent entraî- ner des dommages matériels ou en- dommager l'appareil. ▶ Avant la mise en service, retirez complètement toutes les cales de transport et conservez-les dans un endroit sûr. ▶ Avant chaque transport, mettez en place toutes les cales de transport afin d'éviter tout dommage dû au transport. Le branchement non conforme du flexible d'arrivée d'eau peut entraîner des dommages matériels. ▶ Serrez les vis à la main sur l'arri- vée d'eau. ▶ Si possible, raccordez le flexible d'arrivée d'eau directement et sans éléments de fixation supplémen- taires tels qu'un adaptateur, une rallonge, une soupape ou autre. ▶ Veillez à ce que le diamètre inté- rieur du robinet d'arrivée d'eau soit d'au moins 17mm. ▶ Vérifiez que la longueur du filetage sur le raccord au robinet d'eau soit d'au moins 10mm. Une pression de l'eau trop faible ou trop élevée peut gêner le fonctionne- ment de l’appareil. ▶ Assurez-vous que la pression d’eau au niveau de l’alimentation en eau est comprise entre 100kPa (1bar) minimum et 1000kPa (10bars) maximum. ▶ Si la pression hydraulique excède la valeur maximale indiquée, une vanne de réduction de pression entre le raccord d'eau potable et le kit de tuyaux de l'appareil doit être installée. ▶ Ne raccordez pas l'appareil au mi- tigeur d'un chauffe-eau accumula- teur. Les tuyaux d’eau modifiés ou endom- magés peuvent provoquer des dé- gâts matériels ou endommager l’ap- pareil. ▶ Veillez à ne jamais plier, écraser, modifier ou couper les tuyaux d’eau. ▶ Utilisez uniquement les tuyaux d’eau fournis ou les tuyaux de re- change d’origine. ▶ Ne réutilisez jamais des tuyaux d'eau usagés. L'utilisation de l'appareil avec de l'eau sale ou trop chaude peut provo- quer des dégâts matériels. ▶ Utilisez l'appareil uniquement avec de l'eau potable froide. Des produits nettoyants inappropriés peuvent endommager les surfaces de l’appareil. ▶ Ne pas utiliser de produits de net- toyage agressifs ou récurants. ▶ N’utilisez pas de nettoyants forte- ment alcoolisés. ▶ Ne pas utiliser de tampon en paille métallique ni d’éponge à dos récu- rant.fr Protection de l'environnement et économies d'énergie

▶ Nettoyez l'appareil uniquement avec de l'eau et un chiffon doux et humide. ▶ En cas de contact avec l'appareil, éliminez immédiatement tous les résidus de lessive, de brouillard de pulvérisation ou de résidus. 3 Protection de l'environ- nement et économies d'énergie 3.1 Élimination de l'emballage Les emballages sont écologiques et recyclables. ▶ Veuillez éliminer les pièces déta- chées après les avoir triées par matière. Eliminez l'emballage en respectant l'environne- ment. 3.2 Économiser de l’énergie et des ressources Si vous respectez ces consignes, votre appareil consommera moins de courant et d’eau. Utiliser des programmes à basses températures et des temps de la- vage plus longs et exploiter la quanti- té de charge maximale.

La consommation d'énergie et de l'eau est alors la plus efficace. la lessive en fonction du degré de salissure du linge.

Une plus petite quantité de lessive est suffisante pour une salissure légère à normale. Respectez la re- commandation de dosage lessiviel du fabricant de lessive. Réduisez la température de lavage pour le linge légèrement et normale- ment sale.

À température plus basse, l'appa- reil consomme moins d'énergie. Des températures plus basses que celles indiquées sur l'étiquette d'entretien sont également suffi- santes pour une salissure légère à normale. Réglez la vitesse d'essorage maxi- male si le linge doit ensuite être sé- ché au sèche-linge.

Cela permet de raccourcir la du- rée du programme de séchage et de baisser la consommation d'énergie. Avec une vitesse d'es- sorage plus élevée, l'humidité rési- duelle diminue dans le linge et le volume du bruit de l'essorage aug- mente. Lavez le linge sans prélavage.

Le lavage avec prélavage pro- longe la durée du programme et augmente la consommation d'énergie et d'eau. L'appareil dispose d'une capacité va- riable automatique.

La capacité variable automatique adapte la consommation d’eau et la durée du programme de façon optimale selon le type de textile et la charge de linge. 3.3 Mode économie d‘énergie Si vous n'utilisez pas l'appareil pen- dant une période prolongée, il passe automatiquement en mode économie d'énergie. Le mode économie d'énergie prend fin lorsque vous utilisez de nouveau l'appareil.Installation et branchement fr

4 Installation et branche- ment 4.1 Déballage de l’appareil ATTENTION! Les objets qui restent dans le tam- bour et qui ne sont pas destinés au fonctionnement de l'appareil peuvent entraîner des dommages matériels ou endommager l'appareil. ▶ Avant utilisation, retirez ces objets et les accessoires fournis du tam- bour.

1. Retirez entièrement les emballages

et les sachets de l'appareil.

• "Élimination de l'emballage", Page12

2. Vérifiez que l'appareil ne présente

pas de dommages visibles.

3. Ouvrez la porte de l'appareil.

• "Utilisation", Page31

4. Retirez l'accessoire du tambour.

5. Fermer la porte de l'appareil.

4.2 Contenu de la livraison Après avoir déballé le produit, ins- pectez toutes les pièces pour détec- ter d’éventuels dégâts dus au trans- port et pour vous assurer de l'intégra- lité de la livraison. ATTENTION! Des accessoires incomplets ou dé- fectueux peuvent gêner le fonctionne- ment de l'appareil, l'endommager ou entraîner des dommages matériels. ▶ Ne faites pas fonctionner l'appareil avec des accessoires incomplets ou défectueux. ▶ Remplacez les accessoires appro- priés avant de faire fonctionner l'appareil.

• "Accessoires", Page30 Remarque:Lebon fonctionnement devotre appareil aété soigneuse- ment contrôlé àl’usine. Des traces d'eau peuvent subsister dans l'appa- reil. Les traces disparaissent après le premier cycle de lavage. La livraison comprend: ¡ Lave-linge ¡ Documents d’accompagnement ¡ Cales de transport

• "Retrait des cales de transport", Page14 ¡ Chapeaux de protection ¡ Flexible d'arrivée d'eau

• "Raccorder le flexible d'arrivée d'eau", Page15 4.3 Exigences sur le lieu d'installation AVERTISSEMENT Risque d'électrocution! L'appareil contient des pièces sous tension. Toucher des pièces sous tension est dangereux. ▶ N'utilisez pas l'appareil sans la plaque de protection. AVERTISSEMENT Risque de blessure! L'appareil peut basculer lorsqu'il est utilisé sur un socle. ▶ Avant la mise en service, il est es- sentiel que les pieds de l'appareil soient fixés sur un socle à l'aide des pattes de retenue →Page30 du fabricant. ATTENTION! La présence d'eau résiduelle gelée dans l'appareil peut l'endommager. ▶ N'installez et n'utilisez pas l'appa- reil dans des lieux exposés au risque de gel et/ou en plein air.fr Installation et branchement

Si l'appareil est incliné à plus de 40°, l'eau résiduelle qu'il contient peut s'échapper et provoquer des dom- mages matériels. ▶ Inclinez l'appareil avec précaution. ▶ Transportez l'appareil debout. Lieu d’installa- tion Conditions Socle Fixez l'appareil à l'aide de pattes de retenue

• Page30. Plancher en bois Placez l'appareil sur une plaque de bois résistant à l'eau (épais- seur d'au moins 30mm), ferme- ment vissée au sol. Coin cuisine Placez l'appareil uniquement sous un plan de travail continu relié soli- dement aux ar- moires voisines. Largeur de niche requise: 60cm. Contre un mur Ne coincez au- cun tuyau ni au- cun cordon d'ali- mentation sec- teur entre le mur et l'appareil. 4.4 Retrait des cales de trans- port L'appareil est sécurisé pour le trans- port par des cales de transport à l'ar- rière de l'appareil. Remarque:Conservez les vis des cales de transport et les douilles pour tout transport →Page51 ulté- rieur.

1. Retirez les tuyaux des supports.

2. Dévissez les 4vis des cales de

transport à l'aide d'une clé à vis de calibre 13 et retirez-les .Installation et branchement fr

4. Retirez les 4douilles.5. Remettez les 4chapeaux de pro-

6. Poussez les 4chapeaux de pro-

tection vers le bas. 4.5 Branchement de l'appareil Raccorder le flexible d'arrivée d'eau

1. Raccordez le tuyau d'arrivée d'eau

2. Raccordez le tuyau d'arrivée d'eau

au robinet d'eau (26,4 mm = 3/4").fr Installation et branchement

3. Ouvrez le robinet d'eau avec pré-

caution et vérifiez que les raccords sont étanches. Types de raccordement à l'évacuation de l'eau Ces informations vous aident à rac- corder cet appareil à l'évacuation de l'eau. ATTENTION! Lors de la vidange, le tuyau d'éva- cuation d'eau est sous pression et peut se détacher du point de raccor- dement installé. ▶ Sécurisez le tuyau d'évacuation d'eau pour éviter tout desserrage involontaire. Remarque:Respectez les hauteurs de pompage. La hauteur de pompage maximale est de 100cm. Siphon Fixez le point de raccordement avec un collier de serrage (24-40mm). Lavabo Fixez le tuyau d'évacuation d'eau à l'aide d'un coude

• Page30 et sécurisez-le. Tuyau en plas- tique avec man- chon en caou- tchouc ou avaloir d'égout Fixez le tuyau d'évacuation d'eau à l'aide d'un coude

• Page30 et sécurisez-le. 4.6 Alignement de l'appareil Pour réduire le bruit et les vibrations, et empêcher l'appareil de bouger, ali- gnez correctement l'appareil.

1. Desserrez les contre-écrou dans le

sens des aiguilles d'une montre à l'aide d'une clé à vis de calibre 17.

2. Pour aligner l'appareil, tournez les

pieds de l'appareil. Vérifiez l’hori- zontalité avec un niveau à bulle. Tous les pieds de l'appareil doivent reposer fermement sur le sol.Installation et branchement fr

3. Serrez les contre-écrous contre le

corps de l'appareil en vous servant d'une clé à vis de calibre 17. Tenez fermement le pied de l'ap- pareil et ne réglez pas la hauteur. 4.7 Raccordement électrique de l’appareil Remarque:Votre installation domes- tique électrique pour cet appareil doit être conforme à la législation et aux règles de sécurité locales et doit in- clure un disjoncteur de courant rési- duel.

1. Branchez la fiche secteur du cor-

don d'alimentation de l'appareil dans une prise murale à proximité de l'appareil. Les données de raccordement de l’appareil figurent dans les don- nées techniques →Page54.

2. Assurez-vous que la fiche secteur

soit correctement branchée.fr Description de l'appareil

5 Description de l'appareil 5.1 Appareil Cette section contient une vue d'ensemble des composants de votre appareil.

Selon le type d’appareil, les détails illustrés peuvent varier, par ex. la couleur et la forme.

Trappe d'entretien de la pompe d'évacuation

Bac à produits →Page18

Tuyau d'évacuation d'eau

Cordon d'alimentation secteur

Cales de transport →Page14 5.2 Bac à produits Remarque:Respectez les indica- tions des fabricants concernant l'utili- sation et le dosage de la lessive et des produits d'entretien, ainsi que lesDescription de l'appareil fr indications dans les descriptions desprogrammes. →"Programmes", Page26

Doseur pour de la lessive li-quide →"Doseur pour de la lessiveliquide", Page32

Compartiment II : produit les-siviel pour le lavage principal

Compartiment : produit as-souplissant

Compartiment I : produit lessi-viel pour le prélavage5.3 Bandeau de commandeLe champ de commande vous permet de configurer toutes les fonctions devotre appareil et vous donne des informations sur l’état de fonctionnement.

Sélecteur de programme→Page31

Touches →Page24fr utilisation

utilisation 6 Avant la première utilisation utilisation Préparez l’appareil pour l’utilisation. 6.1 Démarrage du cycle de la- vage à vide Votre appareil a été soumis à des tests approfondis avant de quitter l'usine. Pour éliminer l'eau résiduelle éventuellement présente, effectuez un premier lavage sans linge.

1. Réglez le sélecteur de programme

sur Nettoyage tambour.

3. Extrayez le bac à produits jusqu'en

4. Versez environ 1litre d'eau dans le

5. Versez de la lessive en poudre

toutes températures dans le com- partimentII. Pour éviter la formation de mousse, utilisez uniquement la moitié de la quantité de lessive re- commandée par le fabricant pour du linge légèrement sale. N'utilisez pas de lessive pour lainages ni pour linge délicat.

6. Enfoncez le bac à produits.

7. Appuyez sur Start/Reload pour

démarrer le programme. a L'écran affiche la durée restante du programme. a Après la fin du programme, l'affi- chage indique: "End".

8. Démarrez le premier cycle de la-

vage ou réglez le sélecteur de pro- gramme sur Off pour éteindre l'ap- pareil.

7 Affichage À l’écran sont affichés les valeurs de réglage actuelles, les sélections possibles ou des textes d’information. Exemples d'affichage Affichage Dénomination en savoir plus 00:40

Durée du pro- gramme/temps restant du pro- gramme Durée prévisionnelle approximative du programme ou du temps restant du pro- gramme. "10"/

Recommandation de charge Quantité de charge maximale en kg pour le programme sélectionné. - 1400 Vitesse d'esso- rage Vitesse d'essorage réglée en tr/min.

• "Touches", Page24 : sans essorage, uniquement vidange - 90 Température Température réglée en °C.

Affichage Dénomination en savoir plus Départ/pause Démarrer, annuler ou mettre en pause un programme ¡ s'allume: le programme est en cours d'exécution et peut être interrompu ou mis en pause. ¡ clignote: le programme peut être lancé ou poursuivi. Prélavage Statut du programme Lavage Statut du programme Rinçage Statut du programme Essorage Statut du programme End Fin de programme Statut du programme Sécurité enfants ¡ s'allume: la sécurité enfants est acti- vée. ¡ clignote: la sécurité enfants est activée et l'appareil a été utilisé.

• "Désactivation de la sécurité en- fants", Page34 Fonction antifrois- sage Antifroissage du linge activé.

• "Touches", Page25 Prélavage Le prélavage est activé.

• "Touches", Page24 Eau plus et Rin- çage plus La fonction de lavage avec plus d'eau et avec un rinçage supplémentaire est acti- vée.

• "Touches", Page24 SpeedPerfect Lavage avec un temps réduit activé.

• "Touches", Page24 Sang Le type de tache est activé. Herbe Le type de tache est activé. Vin rouge Le type de tache est activé. Graisse/huile Le type de tache est activé. Rappel de net- toyage du tam- bour clignote: tambour encrassé. Exécutez le programme Nettoyage tambour pour le nettoyage et l'entretien du tambour et de la cuve.

Affichage Dénomination en savoir plus Système de contrôle de la ten- sion clignote: le système de contrôle automa- tique de tension détecte les diminutions inadmissibles de tension en dessous d'un seuil. Le programme se met en pause. Remarque:Le programme se poursuivit lorsque la tension est à nouveau admis- sible. Système de contrôle de la ten- sion clignote: le programme s'est mis en pause en raison de diminutions inadmis- sibles de tension en dessous d'un seuil. La tension est de nouveau admissible et le programme se poursuit. Remarque:La durée du programme s’al- longe. Hublot ¡ s'allume: le hublot est verrouillé et ne peut pas être ouvert. ¡ clignote: le hublot n'est pas fermé. ¡ éteint: le hublot est déverrouillé et peut être ouvert. Robinet d'eau ¡ Aucune pression d'eau. ¡ La pression d'eau est insuffisante. E:35 / -10

Anomalie Code défaut, affichage défaut, signal.

8 Touches Différents réglages de programme sont disponibles selon le programme réglé. Touche Sélection en savoir plus Start/Reload (Départ/Rajout) ¡ démarrer ¡ annuler ¡ mettre en pause Démarrez un programme, annulez-le ou mettez-le en pause. SpeedPerfect ¡ activer ¡ désactiver Activer ou désactiver la durée de pro- gramme raccourcie. Remarque:La consommation d’éner- gie augmente. Cela n'affecte pas le résultat du lavage. Anti Stain (Anti- taches) Sélection multiple Pour sélectionner le type de tache. La température, le mouvement du tambour et le temps de trempage sont adaptés au type de tache. Finished in (Fin dans) jusqu'à 24heures Fixez la fin du programme. La durée du programme est déjà comprise dans le nombre d'heures ré- glé. Après le démarrage du programme, la durée du programme s'affiche. Temp. (Tempéra- ture) - 90 °C Pour régler la température en °C. Spin Speed Re- duction (Essorage) - 1400 tr/min Pour adapter la vitesse d'essorage ou désactiver l'essorage. Si vous sélectionnez , l'eau est vi- dangée et l'essorage est désactivé. Le linge reste mouillé dans le tambour. 3 sec. (Sécuri- té enfants 3 sec.) ¡ activer ¡ désactiver

• "Sécurité enfants", Page34 Prewash (Préla- vage) ¡ activer ¡ désactiver Pour activer ou désactiver le préla- vage, par ex. pour laver du linge très sale. Extra Rinse (Extra Rinçage) ¡ activer ¡ désactiver Activer ou désactiver le lavage avec plus d'eau et un rinçage supplémen- taire. Recommandé pour les peaux particu- lièrement sensibles ou dans les ré- gions où l'eau est très douce.Touches fr

Touche Sélection en savoir plus Less Ironing (Repassage fa- cile) ¡ activer ¡ désactiver Pour activer ou désactiver le lavage avec la fonction d'antifroissage. Pour limiter de froisser le linge, le cycle et la vitesse d'essorage sont adaptés. Après le lavage, le linge est si humide que vous devez l'étendre sur une corde à linge.fr Programmes

9 Programmes Remarque:Les étiquettes d'entretien sur le linge vous donnent des informa- tions supplémentaires sur le choix du programme. Programme Description charge max. (kg) Coton Pour laver des textiles résistants en coton, en lin et en tissu mélangé. Convient également comme programme court pour le linge normalement sale si vous activez SpeedPerfect. Réglage du programme: ¡ 90 °C max. ¡ 1400 tr/min max. 9,0 5,0

Eco 40-60 Pour laver des textiles en coton, en lin et en tissu mélangé. Remarque:Les textiles qui sont lavables de 40°C à 60°C selon leur symbole d'entretien peuvent être lavés ensemble. L'efficacité de lavage correspond à la meilleure classe d'efficacité de lavage possible selon les exi- gences légales. Pour ce programme, la température de lavage est automatiquement adaptée selon la quantité de charge afin d'obtenir une efficacité énergétique op- timale avec la meilleure efficacité de lavage pos- sible. La température de lavage ne peut pas être modifiée. Réglage du programme: Remarque:La température n'est pas réglable dans ce programme et est réglée automatiquement. ¡ max. - °C ¡ max. 1400 tr/min 9,0 Synthétiques Pour laver des textiles synthétiques et en tissu mé- langé. Réglage du programme: ¡ 60 °C max. ¡ 1200 tr/min max. 4,0 Mix rapide Pour laver des textiles en coton, en lin, synthé- tiques et en tissu mélangé. Adapté au lavage de linge légèrement sale. 4,0

Programme Description charge max. (kg) Réglage du programme: ¡ max. 60°C ¡ max. 1400tr/min Délicat/Soie Pour laver des textiles délicats mais lavables en soie, en viscose ou en fibres synthétiques. Utilisez une lessive pour linge délicat ou pour la soie. Remarque:Lavez les textiles particulièrement fra- giles ou les textiles comportant des crochets, des oeillets ou des attaches dans le filet à linge. Réglage du programme: ¡ max. 40°C ¡ max. 800tr/min 2,0 Laine Pour laver des textiles en laine lavables à la main ou en machine, ou des textiles à fort pourcentage en laine. Afin d'éviter que le linge ne rétrécisse, le tambour déplace les textiles tout en douceur avec de longues pauses. Utilisez une lessive pour laine. Réglage du programme: ¡ max. 40°C ¡ max. 800tr/min 2,0 Rinçage Effectuez un rinçage suivi d'un essorage et vidan- gez l'eau. Réglage du programme: max. 1400 tr/min

Essorage/Vi- dange Pour essorer et vidanger l'eau. Si vous souhaitez uniquement vidanger l'eau, acti- vez . Le linge n'est pas essoré. Réglage du programme: max. 1400 tr/min

Hygiene Plus Pour laver des textiles résistants en coton, en lin et en tissu mélangé. Convient aux personnes allergiques et aux exi- gences élevées en matière d'hygiène. Remarque:Lorsque la température réglée est at- teinte, elle reste constante tout au long du proces- sus de lavage. Réglage du programme: ¡ max. 60°C ¡ max. 1400tr/min 6,5

Programme Description charge max. (kg) Sport Pour laver les textiles de sport et de loisirs en ma- tière synthétique, microfibre et polaire. Utilisez une lessive pour textiles de sport. N'utilisez aucun produit assouplissant. Conseil:Lavez le linge très sale avec le pro- gramme Synthétiques. Réglage du programme: ¡ max. 40°C ¡ max. 800tr/min 2,0 Couverture Pour laver les oreillers, les couettes ou les garni- tures en duvet remplis de fibres synthétiques. Lavez les grandes pièces individuellement. Utilisez une lessive pour duvets ou pour linge déli- cat. Dosez parcimonieusement la lessive. N'utilisez aucun produit assouplissant. Remarque:Pour éviter une formation excessive de mousse, enroulez les pièces de linge avant de les laver afin d'en évacuer l'air. Réglage du programme: ¡ max. 60°C ¡ max. 1200tr/min 2,5 Jeans/Couleurs sombres Pour laver des textiles foncés et colorés en coton et des textiles synthétiques, par ex. des jeans. Lavez toujours votre linge sur l'envers. Utilisez une lessive liquide. Réglage du programme: ¡ max. 40°C ¡ max. 1200tr/min 4,0 Nettoyage tam- bour Pour nettoyer et entretenir le tambour. Utilisez le programme dans les cas suivants: ¡ avant la première utilisation ¡ en cas de lavage fréquent à une température de lavage de 40°C et moins ¡ après une longue absence Utilisez une lessive en poudre toutes températures ou une lessive contenant un agent blanchissant. Utilisez la moitié de quantité de lessive pour dimi- nuer la formation de mousse. N'utilisez aucun produit assouplissant.

Programme Description charge max. (kg) N'utilisez pas de lessive pour lainages, textiles déli- cats ni de lessive liquide. Remarque:Lorsque vous n'avez pas utilisé de pro- gramme à 60°C ou à des températures plus éle- vées depuis longtemps, l'afficheur de rappel pour le nettoyage du tambour clignote. Express 15'/30' Pour laver des textiles en coton, synthétiques et en tissu mélangé. Programme bref pour petits lots de linge peu sales. La durée du programme est d'env. 30minutes. Si vous souhaitez raccourcir la durée du pro- gramme à 15minutes, activez SpeedPerfect. La quantité de charge maximale diminue à 2,0kg. Réglage du programme: ¡ max. 40°C ¡ max. 1200tr/min 4,0

10 Accessoires Utilisez uniquement des accessoires d'origine. Ils ont été spécialement conçus pour votre appareil. Remarque:Certains accessoires sont disponibles dans d'autres cou- leurs. Contactez le

• "Service après-vente", Page52. Utilisation Référence Extension pour tuyau d'arrivée d'eau Pour prolonger le tuyau d’arrivée d'eau froide ou le tuyau d’arrivée AquaS- top (2,50 m). WMZ2381 Pattes de retenue Améliorer la stabilité de l'appareil. WMZ2200 Tuyau d'arrivée d'eau plus long Pour remplacer le tuyau d’arrivée d'eau standard par un tuyau plus long (2,20 m).

Coude Pour fixer le tuyau d'éva- cuation d'eau.

Étrier Placez l'appareil en posi- tion élevée afin de facili- ter son chargement et son déchargement. WMZPW20W 11 Linge Remarque:Vous trouverez de plus amples informations dans le manuel d'utilisation numérique en scannant le code QR figurant dans la table des matières ou sur www.bosch- home.com. 11.1 Préparation du linge ATTENTION! Les objets restés dans le linge risquent d'endommager le tambour et le linge. ▶ Avant le lavage, retirez tous les ob- jets des poches. ▶ Pour protéger votre appareil et le linge, préparez le linge. – videz les poches des vêtementsLessive et produit d'entretien fr

– à l'aide d'une brosse, retirez le sable éventuellement présent dans toutes les poches et tous les revers, – fermez les housses de couette et les taies d'oreiller – fermez les fermetures éclair, les velcros, les crochets et les œillets – nouez les ceintures en tissu, les lanières de tablier, etc. ou utili- sez un filet à linge si nécessaire – Attachez les cordelettes et les cordons avec des embouts fixes des capuches ou des pantalons – retirez les crochets des rideaux et les rubans de plomb, ou utili- sez un filet à linge – utilisez un filet à linge pour les petites pièces de linge, par exemple des chaussettes d'en- fants – certaines taches tenaces et in- crustées peuvent nécessiter plu- sieurs lavages avant de dispa- raître complètement – lavez ensemble les petites et les grandes pièces de linge – ne frottez pas les tâches ré- centes mais tamponnez-les avec de l'eau savonneuse – Dépliez le linge et assouplissez- le ou respectez la description des programmes 12 Lessive et produit d'entretien Remarques ¡ Vous trouverez de plus amples in- formations dans le manuel d'utilisa- tion numérique en scannant le code QR figurant dans la table des matières ou sur www.bosch- home.com. ¡ Respectez les informations sur la sécurité →Page4 et la prévention des dommages matériels

• Page11. Les informations du fabricant sur l'uti- lisation et le dosage se trouvent sur l'emballage. Remarques ¡ en cas de lessive liquide, utilisez uniquement des lessives liquides à écoulement automatique ¡ ne mélangez pas différentes les- sives liquides ¡ ne mélangez pas la lessive avec l'adoucissant ¡ n'utilisez pas de produits stockés trop longtemps et fortement épais- sis ¡ utilisez le colorant avec parcimo- nie, le sel peut attaquer l'acier in- oxydable ¡ n'utilisez aucun agent de décolora- tion dans l'appareil Utilisation 13 Utilisation Utilisation Remarque:Vous trouverez de plus amples informations dans le manuel d'utilisation numérique en scannant le code QR figurant dans la table des matières ou sur www.bosch- home.com. 13.1 Mise sous tension de l’appareil Condition:L’appareil est installé et raccordé correctement.

• "Installation et branchement", Page13 ▶ Réglez le sélecteur sur un pro- gramme.fr Utilisation

1. Tournez le sélecteur de pro-

gramme sur le programme souhai- té.

• "Programmes", Page26

2. Si vous le souhaitez, adaptez les

réglages du programme.

• "Adaptation des réglages d'un programme", Page32 13.3 Adaptation des réglages d'un programme Condition:Un programme est réglé.

• "Réglage d'un programme", Page32 ▶ Adaptez les réglages du pro- gramme.

• "Touches", Page24 Remarque:Les réglages du pro- gramme ne sont pas sauvegardés de façon permanente pour le pro- gramme. 13.4 Introduction du linge Remarque:Pour éviter de froisser le linge, veuillez respecter la charge maximale du programme.

• "Programmes", Page26 Conditions ¡ Le linge est préparé et trié.

• "Linge", Page30 ¡ Le tambour est vide.

2. Introduisez le linge dans le tam-

Assurez-vous qu'aucun linge n'est coincé dans la porte. 13.5 Doseur pour de la les- sive liquide Si vous commandez le doseur comme accessoire, vous devez l'utili- ser.

1. Tirez le bac à produits jusqu'en bu-

2. Appuyez sur l'insert et retirez le

3. Mettez en place le doseur.

4. Réintroduisez le bac à produits.

13.6 Utiliser le doseur pour de la lessive liquide Pour doser la lessive liquide, vous pouvez utiliser un doseur dans le bac à produits.

1. Tirez le bac à produits jusqu'en bu-

2. Poussez le doseur vers l'avant.

3. Rabattez le doseur vers l'arrière,

puis encliquetez-le.

4. Insérez le bac à produits.

13.7 Ajout de la lessive et du produit d'entretien Remarques ¡ N'utilisez pas le doseur pour les lessives liquides avec des lessives en gel, de la lessive en poudre, lorsque le prélavage est activé ou que vous réglez l'heure Fin dans. ¡ Respectez les instructions relatives aux lessives et produits d'entretien

1. Extrayez le bac à produits jusqu'en

• "Bac à produits", Page18

3. Si vous le souhaitez, versez du

produit d'entretien.

4. Enfoncez le bac à produits.

13.8 Départ du programme Condition:Un programme est réglé.

• "Réglage d'un programme", Page32 ▶ Appuyez sur Start/Reload. a Le tambour tourne et la charge est détectée (cela peut prendre jus- qu'à 2 minutes), puis l'eau s'écoule. a L'écran affiche la durée du pro- gramme ou l'heure Fin dans. a Après la fin du programme, l'affi- chage indique: "End". 13.9 Trempage Remarque:Aucune lessive supplé- mentaire n'est nécessaire. Ensuite, le bain lessiviel sert aussi de bain de la- vage.

1. Démarrez le programme.

2. Pour mettre en pause le pro-

gramme, appuyez sur Start/Re- load après env. 10minutes.

3. Pour poursuivre le programme, ap-

puyez sur Start/Reload après la période de trempage souhaitée. 13.10 Rajout de linge Après le démarrage du programme, vous pouvez retirer et ajouter du linge en fonction de l'état du pro- gramme. Condition:Un programme est dé- marré.

• "Départ du programme", Page33

1. Appuyez sur Start/Reload.

L'appareil se met en pause. Remarque:Si vous souhaitez ra- jouter du linge, respectez les conseils affichés.

• "Affichage", Page23fr Sécurité enfants

3. Rajouter ou retirer du linge.

5. Appuyez sur Start/Reload.

13.11 Annulation d'un pro- gramme

1. Appuyez sur Start/Reload.

2. Ouvrez la porte de l'appareil.

En cas de niveau d’eau et de tem- pérature élevés, la porte de l'appa- reil reste verrouillée pour des rai- sons de sécurité. – En cas de température élevée, démarrez le programme Rin- çage. – En cas de niveau d'eau élevé, démarrez le programme Esso- rage ou sélectionnez un pro- gramme adapté pour la vidange.

2. Retirez le linge du tambour.

13.13 Extinction de l'appareil

1. Réglez le sélecteur de programme

2. Fermez le robinet d'eau.

3. Essuyez le joint en caoutchouc et

retirez les corps étrangers.

4. Laissez la porte de l'appareil et le

bac à produits ouverts afin que l’eau résiduelle puisse s’évaporer. 14 Sécurité enfants Protégez votre appareil contre tout actionnement accidentel des com- mandes. 14.1 Activation de la sécurité enfants ▶ Appuyez sur les deux touches 3 sec.pendant environ 3se- condes. a L’affichage indique . a Les éléments de commande sont bloqués. a La sécurité enfants reste active même après avoir éteint l'appareil et en cas de panne. 14.2 Désactivation de la sécu- rité enfants Condition:Pour désactiver la sécuri- té enfants, l'appareil doit être allumé. ▶ Appuyez sur les deux touches 3 sec.pendant environ 3se- condes. a s'éteint à l'affichage.Réglages de base fr

15 Réglages de base Vous pouvez modifier les réglages de base de votre appareil en fonction de vos besoins. 15.1 Aperçu des réglages de base Réglage de base Position pro- gramme Valeur Description Vol. fin 2 0 (arrêt) 1 (faible) 2 (moyen) 3 (fort) 4 (très fort) Régler le volume sonore du signal à la fin du programme. Vol. touche 3 0 (arrêt) 1 (faible) 2 (moyen) 3 (fort) 4 (très fort) Régler le volume sonore du signal lors de la sélection des touches. Rappel de nettoyage du tambour 4 On (marche) OFF (ar- rêt) Activez ou désactivez le rappel pour le nettoyage du tambour. Compteur pro- gramme

Affichez le nombre de pro- grammes terminés.

Exemplefr Nettoyage et entretien

15.2 Modification des ré- glages de base

1. Réglez le sélecteur de programme

2. Appuyez sur la touche Spin

Speed Reductionet réglez en même temps le sélecteur de pro- gramme sur la position2. a L'affichage indique la valeur ac- tuelle.

3. Réglez le sélecteur de programme

sur la position souhaitée.

• "Aperçu des réglages de base", Page35

4. Pour modifier la valeur, appuyez

5. Pour enregistrer la modification,

éteignez l'appareil. 16 Nettoyage et entretien Pour que votre appareil reste long- temps opérationnel, nettoyez-le et en- tretenez-le avec soin. Remarque:Vous trouverez de plus amples informations dans le manuel d'utilisation numérique en scannant le code QR figurant dans la table des matières ou sur www.bosch- home.com. 16.1 Nettoyage tambour PRUDENCE Risque de blessure! Le lavage en continu à basse tempé- rature et le manque de ventilation de l'appareil peuvent endommager le tambour et provoquer des blessures. ▶ Lavez régulièrement à des tempé- ratures d'au moins 60°C ou exé- cutez un programme de nettoyage du tambour. ▶ Laissez l'appareil sécher après chaque fonctionnement en laissant ouverts le hublot et le bac à pro- duits. ▶ Exécuter le programme Nettoyage tambour sans linge avec une les- sive en poudre toutes tempéra- tures. 16.2 Nettoyage du bac à pro- duits

1. Tirez le bac à produits jusqu'en bu-

2. Appuyez sur l'insert et retirez le

bac à produits.Nettoyage et entretien fr

3. Retirez l'insert de bas en haut.4. Nettoyez et séchez le bac à pro-

duits et l'insert avec de l'eau et une brosse.

5. Insérez l'insert et encliquetez-le.6. Nettoyez l'ouverture pour le bac à

7. Insérez le bac à produits.

16.3 Nettoyage de la pompe d'évacuation Nettoyez la pompe d'évacuation en cas de dysfonctionnement, par ex. en cas d'obstruction ou de bruits de cli- quetis. Vidage de la pompe d'évacuation

1. Fermez le robinet d’eau.2. Éteignez l’appareil.3. Débranchez la prise de l’appareil

4. Ouvrez la trappe d'entretien et reti-

2fr Nettoyage et entretien

5. Placez un récipient suffisamment

grand sous l'ouverture.

6. Sortez le flexible de vidange de

PRUDENCE-Risque de brû- lure! Lors d'un lavage à haute tem- pérature, le liquide de lavage de- vient très chaud. ▶ Ne touchez jamais le liquide de la- vage chaud. Pour vidanger le liquide de lavage dans le récipient, retirez le bou- chon.

8. Appuyez sur le bouchon de ferme-

ture.Nettoyage et entretien fr

9. Mettez le flexible de vidange en

place dans le support. Nettoyage de la pompe d'évacuation Condition:La pompe d'évacuation est vide. →Page37

1. Sachant que la pompe d'évacua-

tion peut encore contenir de l'eau résiduelle, dévissez soigneuse- ment le couvercle de la pompe. ‒ Les grosses salissures peuvent entraîner le colmatage de l'élé- ment filtrant dans le carter de pompe. Retirez les salissures et retirez le filtre.

2. Nettoyez le compartiment intérieur,

le filetage du couvercle de la pompe et le carter de pompe. Le couvercle de la pompe se com- pose de deux composants qui sont démontables pour le net- toyage.

3. Veillez à ce que la roue de battant

de la pompe d'évacuation puisse tourner.

4. Insérez le couvercle de la pompe.

‒ Assurez-vous que les compo- sants du couvercle de la pompe sont correctement montés.fr Nettoyage et entretien

5. Fermez le couvercle de la pompe

jusqu'en butée. 90° La poignée du couvercle de la pompe doit se trouver à la verti- cale.

6. Insérez la trappe d'entretien et fer-

Avant le prochain lavage Pour éviter, lors du lavage suivant, que de la lessive inutilisée ne s'écoule dans l'écoulement, exécutez le programme Vidange après avoir vidé la pompe d'évacuation.

1. Ouvrez le robinet d’eau.

2. Branchez la fiche dans la prise de

3. Mettez l’appareil sous tension.

4. Versez un litre d'eau dans le com-

5. Sélectionnez un programme adap-

17 Dépannage Vous pouvez corriger par vous-même les petits défauts de votre appareil. Lisez les renseignements de dépannage avant de contacter le service consomma- teurs. Vous vous épargnerez ainsi des dépenses inutiles. AVERTISSEMENT Risque d'électrocution! Les réparations non conformes sont dangereuses. ▶ Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil. ▶ Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil. ▶ Afin d’écarter tout danger quand le cordon d’alimentation secteur de cet ap- pareil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplacer. Défaut Cause et dépannage L'afficheur s'éteint et Start/Reload cli- gnote. Le mode économie d‘énergie est actif. ▶ Appuyez sur une touche quelconque. a L'affichage s'allume de nouveau. "E:36 / -10" Le tuyau de décharge ou le tuyau d'évacuation d'eau est bouché. ▶ Nettoyez le tuyau de décharge et le tuyau d'évacua- tion d'eau. Le tuyau de vidange ou le tuyau d'évacuation de l'eau est plié ou coincé. ▶ Assurez-vous que le tuyau de vidange et le tuyau d'arrivée d'eau ne sont ni coudés ni pincés. La pompe d'évacuation est obstruée.

• "Nettoyage de la pompe d'évacuation", Page37 Le tuyau d'évacuation d'eau est raccordé trop haut. ▶ Installez le tuyau d'évacuation d'eau à une hauteur maximale de 1m. Le couvercle de la pompe de vidange n'est pas cor- rectement assemblé. ▶ Assemblez correctement le couvercle de la pompe. Le dosage de la lessive est trop important. ▶ Mesure immédiate: mélangez une cuillerée à soupe d'assouplissant avec 0,5l d'eau, puis versez le tout dans le compartiment de gauche (pas avec les vêtements de loisirs, de sport ni avec les du- vets).fr Dépannage

Défaut Cause et dépannage "E:36 / -10" ▶ Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge. Rallonge non autorisée montée sur le tuyau d'évacua- tion d'eau. ▶ Retirez toute rallonge non autorisée du tuyau d'éva- cuation d'eau.

• "Branchement de l'appareil", Page15 Le couvercle de la pompe n'est pas complètement vissé. ▶ Assurez-vous que le couvercle de la pompe est vis- sé dans l'appareil jusqu'en butée. La poignée du couvercle de la pompe doit se trouver à la verti- cale. "E:60 / -2B" Le système de contrôle anti-balourd a interrompu l'es- sorage car le linge était inégalement réparti dans le tambour. ▶ Répartissez à nouveau le linge dans le tambour. Remarque:Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage. "E:30 / -10" et/ou La pression d'eau est faible. Pas de solution possible. Les filtres d'arrivée d'eau sont bouchés. ▶ Nettoyez les filtres d'arrivée d'eau. Le robinet d’eau est fermé. ▶ Ouvrez le robinet d’eau. Le tuyau d'arrivée d'eau est plié ou coincé. ▶ Assurez-vous que le tuyau d'arrivée d'eau n'est ni coudé ni pincé. Système de mesure du niveau d'eau défectueux. Remarque:Avec ce message d'erreur, l'appareil lance un processus de vidange.

1. Patientez d'abord environ 5minutes jusqu'à ce que

le processus de vidange soit terminé.

2. Pour réinitialiser le message d'erreur, éteignez l'ap-

4. Si le message d'erreur réapparaît, appelez le ser-

Défaut Cause et dépannage clignote. Le système de contrôle de tension détecte une sous- tension non autorisée. ▶ Aucune solution possible. Remarque:Lorsque l'alimentation en tension s'est stabilisée, le programme continue à fonctionner nor- malement. Une sous-tension risque de prolonger le programme. Pas de solution possible. s'allume. La température est trop élevée. ▶ Attendez que la température ait baissé.

• "Annulation d'un programme", Page34 Le niveau d'eau est trop élevé. ▶ Sélectionnez un programme adapté pour la vi- dange.

• "Programmes", Page26 clignote. Le hublot n'est pas fermé.

1. Fermez le hublot.

2. Pour lancer le programme, appuyez sur Start/

Reload. Du linge est coincé dans le hublot.

1. Ouvrez de nouveau le hublot.

2. Retirez le linge coincé.

3. Fermez le hublot.

4. Pour démarrer le programme, appuyez sur

Start/Reload. Tous les autres codes de défaut. Dysfonctionnement ▶ Appelez le service après-vente.

• "Service après-vente", Page52 "E:30/-20" Électrovanne défectueuse. ▶ Appelez le service après-vente.

• "Service après-vente", Page52 Le dosage de la lessive est trop important. ▶ Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge. De l'eau a été rajoutée. ▶ Ne versez pas d’eau supplémentaire dans l’appareil pendant qu’il fonctionne. L'appareil ne fonc- tionne pas. La fiche secteur du cordon d'alimentation secteur n'est pas branchée. ▶ Branchez l’appareil au réseau électrique.fr Dépannage

Défaut Cause et dépannage L'appareil ne fonc- tionne pas. Le fusible dans le coffret à fusibles s'est déclenché. ▶ Vérifiez le fusible dans le boîtier à fusibles. L’alimentation électrique est tombée en panne. ▶ Vérifiez si l’éclairage du compartiment ou d’autres appareils dans la pièce. Le programme ne dé- marre pas. Vous n'avez pas appuyé sur Start/Reload. ▶ Appuyez sur Start/Reload. Le hublot n'est pas fermé.

1. Fermez le hublot.

2. Pour lancer le programme, appuyez sur Start/

Reload. La sécurité enfants est active.

• "Désactivation de la sécurité enfants", Page34 Finished in est activé. ▶ Vérifiez si Finished in est activé.

• "Touches", Page24 Du linge est coincé dans le hublot.

1. Ouvrez de nouveau le hublot.

2. Retirez le linge coincé.

3. Fermez le hublot.

4. Pour démarrer le programme, appuyez sur

Start/Reload. Le hublot ne peut pas être ouvert. La température est trop élevée. ▶ Attendez que la température ait baissé.

• "Annulation d'un programme", Page34 Le niveau d'eau est trop élevé. ▶ Sélectionnez un programme adapté pour la vi- dange.

• "Programmes", Page26 Panne de courant. ▶ Ouvrez le hublot à l'aide du déverrouillage de se- cours.

• "Déverrouillage de secours", Page51 Le liquide de lavage n'est pas évacué. Le tuyau de décharge ou le tuyau d'évacuation d'eau est bouché. ▶ Nettoyez le tuyau de décharge et le tuyau d'évacua- tion d'eau. Le tuyau de vidange ou le tuyau d'évacuation de l'eau est plié ou coincé.Dépannage fr

Défaut Cause et dépannage Le liquide de lavage n'est pas évacué. ▶ Assurez-vous que le tuyau de vidange et le tuyau d'arrivée d'eau ne sont ni coudés ni pincés. La pompe d'évacuation est obstruée.

• "Nettoyage de la pompe d'évacuation", Page37 Le tuyau d'évacuation d'eau est raccordé trop haut. ▶ Installez le tuyau d'évacuation d'eau à une hauteur maximale de 1m. Le couvercle de la pompe de vidange n'est pas cor- rectement assemblé. ▶ Assemblez correctement le couvercle de la pompe. Le dosage de la lessive est trop important. ▶ Mesure immédiate: mélangez une cuillerée à soupe d'assouplissant avec 0,5l d'eau, puis versez le tout dans le compartiment de gauche (pas avec les vêtements de loisirs, de sport ni avec les du- vets). ▶ Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge. Rallonge non autorisée montée sur le tuyau d'évacua- tion d'eau. ▶ Retirez toute rallonge non autorisée du tuyau d'éva- cuation d'eau.

• "Branchement de l'appareil", Page15 Le couvercle de la pompe n'est pas complètement vissé. ▶ Assurez-vous que le couvercle de la pompe est vis- sé dans l'appareil jusqu'en butée. La poignée du couvercle de la pompe doit se trouver à la verti- cale. L'eau n'arrive pas. La lessive n'est pas ajou- tée. Vous n'avez pas appuyé sur Start/Reload. ▶ Appuyez sur Start/Reload. Les filtres d'arrivée d'eau sont bouchés. ▶ Nettoyez les filtres d'arrivée d'eau. Le robinet d’eau est fermé. ▶ Ouvrez le robinet d’eau. Le tuyau d'arrivée d'eau est plié ou coincé. ▶ Assurez-vous que le tuyau d'arrivée d'eau n'est ni coudé ni pincé.fr Dépannage

Défaut Cause et dépannage Démarrages répétitifs de l'essorage court. Le système de contrôle anti-balourd compense le ba- lourd en répartissant plusieurs fois le linge. ▶ Il ne s'agit pas d'un défaut - aucune action néces- saire. Remarque:Lors de la charge, placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage. Le temps restant est modifié en cours de lavage. Le déroulement du programme est optimisé électroni- quement. Cela peut conduire à la modification de la durée du programme. ▶ Il ne s'agit pas d'un défaut - aucune action néces- saire. Le système de contrôle anti-balourd compense le ba- lourd en répartissant plusieurs fois le linge. ▶ Il ne s'agit pas d'un défaut - aucune action néces- saire. Remarque:Lors de la charge, placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage. Le système de contrôle de la mousse active un cycle de rinçage si la formation de mousse est trop impor- tante. ▶ Il ne s'agit pas d'un défaut - aucune action néces- saire. L'eau n'est pas visible dans le tambour. L'eau se trouve en dessous de la zone visible. ▶ Il ne s'agit pas d'un défaut - aucune action néces- saire. ▶ Ne versez pas d’eau supplémentaire dans l’appareil pendant qu’il fonctionne. Le tambour fait des à- coups après le début du programme. Cela est dû à un test moteur interne. ▶ Il ne s'agit pas d'un défaut - aucune action néces- saire. Il reste de l'eau dans le compartiment . L'insert du compartiment est bouché.

• "Nettoyage du bac à produits", Page36 Vibrations et déplace- ment de l'appareil pendant l'essorage. L'appareil n'est pas correctement aligné.

• "Alignement de l'appareil", Page16 Les pieds de l'appareil ne sont pas fixés. ▶ Fixez les pieds de l'appareil.

• "Alignement de l'appareil", Page16Dépannage fr

Défaut Cause et dépannage Vibrations et déplace- ment de l'appareil pendant l'essorage. Les cales de transport ne sont pas retirées.

• "Retrait des cales de transport", Page14. Le tambour tourne, l'eau n'y entre pas. La détection de charge est active. ▶ Il ne s'agit pas d'un défaut, aucune action requise. Remarque:La détection de charge peut durer jus- qu'à 2minutes. Forte formation de mousse. Le dosage de la lessive est trop important. ▶ Mesure immédiate: mélangez une cuillerée à soupe d'assouplissant avec 0,5l d'eau, puis versez le tout dans le compartiment de gauche (pas avec les vêtements de loisirs, de sport ni avec les du- vets). ▶ Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge. La vitesse d'essorage élevée n'est pas at- teinte. La vitesse d'essorage réglée est trop faible. ▶ Au prochain lavage, réglez une vitesse d'essorage plus élevée. Less Ironing est activé. ▶ Sélectionnez le programme adapté au type de tex- tile. Le système de contrôle anti-balourd compense le ba- lourd en réduisant la vitesse d'essorage. ▶ Répartissez à nouveau le linge dans le tambour. Remarque:Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage. ▶ Démarrez le programme Essorage. Le programme d'esso- rage ne démarre pas. Le tuyau de décharge ou le tuyau d'évacuation d'eau est bouché. ▶ Nettoyez le tuyau de décharge et le tuyau d'évacua- tion d'eau. Le tuyau de vidange ou le tuyau d'évacuation de l'eau est plié ou coincé. ▶ Assurez-vous que le tuyau de vidange et le tuyau d'arrivée d'eau ne sont ni coudés ni pincés. Le système de contrôle anti-balourd a interrompu l'es- sorage car le linge était inégalement réparti dans le tambour. ▶ Répartissez à nouveau le linge dans le tambour.fr Dépannage

Défaut Cause et dépannage Le programme d'esso- rage ne démarre pas. Remarque:Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage. ▶ Démarrez le programme Essorage. Bruissement et siffle- ment. L'eau est rincée sous pression dans le bac à produits. ▶ Il ne s'agit pas d'un défaut - bruit de fonctionnement normal. Bruits forts pendant l'essorage. L'appareil n'est pas correctement aligné.

• "Alignement de l'appareil", Page16 Les pieds de l'appareil ne sont pas fixés. ▶ Fixez les pieds de l'appareil.

• "Alignement de l'appareil", Page16 Les cales de transport ne sont pas retirées.

• "Retrait des cales de transport", Page14. Bruits de cliquetis, cli- quetis dans la pompe d'évacuation. Un corps étranger s'est introduit dans la pompe d'éva- cuation.

• "Nettoyage de la pompe d'évacuation", Page37 Bruit d'aspiration ryth- mique. La pompe d'évacuation est active, le liquide de lavage est vidangé. ▶ Il ne s'agit pas d'un défaut - bruit de fonctionnement normal. Froissage. La vitesse d'essorage est trop élevée. ▶ Au prochain lavage, réglez une plus faible vitesse d'essorage. La quantité de charge est trop élevée. ▶ Réduisez la charge lors du prochain cycle de la- vage. Programme inadapté au type de textile. ▶ Sélectionnez le programme adapté au type de tex- tile. La lessive ou l'assou- plissant goutte au ni- veau du joint extérieur et s’accumule sur le hublot ou dans le pli du joint. Trop de lessive/d'assouplissant dans le bac à pro- duits. ▶ Lors du dosage de la lessive liquide et de l'assou- plissant, respectez les repères dans le bac à pro- duits et ne les surdosez pas.Dépannage fr

Défaut Cause et dépannage Le résultat de l'esso- rage n'est pas satisfai- sant. Le linge est trop mouillé/trop humide. La vitesse d'essorage réglée est trop faible. ▶ Au prochain lavage, réglez une vitesse d'essorage plus élevée. ▶ Démarrez le programme Essorage. Less Ironing est activé. ▶ Sélectionnez le programme adapté au type de tex- tile. Le tuyau de décharge ou le tuyau d'évacuation d'eau est bouché. ▶ Nettoyez le tuyau de décharge et le tuyau d'évacua- tion d'eau. Le tuyau de vidange ou le tuyau d'évacuation de l'eau est plié ou coincé. ▶ Assurez-vous que le tuyau de vidange et le tuyau d'arrivée d'eau ne sont ni coudés ni pincés. Le système de contrôle anti-balourd a interrompu l'es- sorage car le linge était inégalement réparti dans le tambour. ▶ Répartissez à nouveau le linge dans le tambour. Remarque:Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage. ▶ Démarrez le programme Essorage. Le système de contrôle anti-balourd compense le ba- lourd en réduisant la vitesse d'essorage. ▶ Répartissez à nouveau le linge dans le tambour. Remarque:Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage. ▶ Démarrez le programme Essorage. Résidus de lessive sur le linge humide. Les lessives peuvent contenir des substances inso- lubles dans l'eau qui se déposent sur le linge. ▶ Démarrez le programme Rinçage. Résidus de lessive sur le linge sec. Les lessives peuvent contenir des substances inso- lubles dans l'eau qui se déposent sur le linge. ▶ Brossez le linge après le lavage et le séchage.fr Dépannage

Défaut Cause et dépannage De l'eau fuit par le tuyau d'arrivée d'eau. Le tuyau d'arrivée d'eau n'est pas correctement/ferme- ment raccordé.

1. Raccordez le tuyau d'arrivée d'eau correctement.

• "Raccorder le flexible d'arrivée d'eau", Page15

2. Resserrez la vis.

L'eau s'écoule du tuyau d'évacuation d'eau. Le tuyau d'évacuation d'eau est endommagé. ▶ Remplacez le tuyau d'évacuation d'eau endomma- gé. Le tuyau d'évacuation d'eau n'est pas raccordé cor- rectement. ▶ Raccordez correctement le tuyau d'évacuation d'eau.

• "Types de raccordement à l'évacuation de l'eau", Page16 Des odeurs se forment dans l'appa- reil. L'humidité et les résidus de lessive peuvent favoriser la formation de bactéries.

• "Nettoyage tambour", Page36 ▶ Si vous n'utilisez pas l'appareil, laissez le hublot et le bac à produits ouverts afin que l’eau résiduelle puisse s’évaporer.Transport, stockage et élimination fr

17.1 Déverrouillage de se- cours Déverrouiller le hublot Condition:La pompe d'évacuation est vide. →Page37

1. ATTENTION! Les fuites d'eau

peuvent entraîner des dégâts ma- tériels. ▶ N'ouvrez pas le hublot lorsque de l'eau demeure visible au niveau du hublot. À l'aide d'un outil, tirez le dispositif de déverrouillage de secours vers le bas puis relâchez-le. a La fermeture du hublot est déver- rouillée.

2. Insérez la trappe d'entretien et ver-

rouillez-la en place.

3. Fermez la trappe d'entretien.

18 Transport, stockage et élimination 18.1 Démontage de l'appareil Remarque:Vous trouverez de plus amples informations dans le manuel d'utilisation numérique en scannant le code QR figurant dans la table des matières ou sur www.bosch- home.com. 1. Fermer le robinet d’eau.2. Vider le flexible d'arrivée d'eau.3. Éteignez l’appareil.4. Débranchez la fiche de l'appareil du secteur.

5. Vidangez le bain lessiviel.

• "Nettoyage de la pompe d'éva- cuation", Page37

6. Démontez les flexibles.

18.2 Insertion des cales de transport Fixez l'appareil pour le transport avec les cales de transport afin d'éviter tout dommage.

1. À l'aide d'un tournevis, retirez les

4chapeaux de protection. Conservez les chapeaux de pro- tection dans un endroit sûr.

2. Montez les 4cales de transport.

Aidez-vous pour ce faire de la des- cription

• "Retrait des cales de transport", Page14 et procédez dans l'ordre inverse. 18.3 Remise en service de l'appareil ▶ Pour plus d'informations, voir
• "Installation et branchement", Page13 et

• "Démarrage du cycle de lavage à vide", Page20.fr Service après-vente

18.4 Mettre au rebut un appa- reil usagé La destruction dans le respect de l’environnement permet de récupérer de précieuses matières premières. AVERTISSEMENT Risque de préjudice pour la santé! Des enfants risquent de s’enfermer dans l’appareil et de mettre leur vie en danger. ▶ Ne pas installer l’appareil derrière une porte susceptible de bloquer ou d’empêcher l’ouverture de la porte de l’appareil. ▶ En cas d'appareils usagés, dé- branchez la fiche secteur du câble d'alimentation secteur, puis coupez ce dernier et détruisez la serrure de la porte de l'appareil de sorte qu'il soit impossible de fermer le hublot.

1. Débrancher la fiche du cordon

d’alimentation secteur.

2. Couper le cordon d’alimentation

3. Éliminez l’appareil dans le respect

de l’environnement. Vous trouverez des informations sur les circuits actuels d'élimina- tion auprès de votre revendeur spécialisé ou de l’administration de votre commune/ville. Cet appareil est marqué selon la directive euro- péenne 2012/19/UE re- lative aux appareils élec- triques et électroniques usagés (waste electrical and electronic equip- ment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés appli- cables dans les pays de la CE. 19 Service après-vente Les pièces de rechange relatives au fonctionnement de l’appareil et conformes à l’ordonnance d’écocon- ception correspondante sont dispo- nibles auprès de notre service après- vente pour une durée d’au moins 10 ans à partir de la mise sur le marché de votre appareil dans l’Espace éco- nomique européen. Remarque:Dans le cadre des conditions de la garantie, le recours au service après-vente est gratuit. Pour plus d'informations sur ladurée etles conditions de la garantie dans votre pays, adressez-vous à notre service après-vente, à votre reven- deur ou consulteznotre site Web. Lorsque vous contactez le service après-vente, vous avez besoin du nu- méro de produit (E-Nr.) et du numéro de fabrication (FD) de votre appareil. Vous trouverez les données de contact du service après-vente dans la liste ci-jointe ou sur notre site Web. 19.1 Numéro de produit (E- Nr) et numéro de fabrica- tion (FD) Le numéro de série (E-Nr.) et le nu- méro de fabrication (FD) sont indi- qués sur la plaque signalétique de l’appareil. Selon le modèle, la plaque signalétique se trouve: ¡ sur le côté intérieur du hublot. ¡ sur le côté intérieur de la trappe d'entretien. ¡ au dos de l’appareil.Service après-vente fr

Pour retrouver rapidement les don- nées de votre appareil et le numéro de téléphone du service consomma- teurs, n'hésitez pas à les recopier ailleurs.fr Valeurs de consommation

20 Valeurs de consommation Les informations suivantes sont fournies conformément au règlement de l'UE sur l'écoconception. Les valeurs données pour les programmes autres que Eco 40-60 sont approximatives et ont été déterminées conformément à la norme EN60456 en vigueur. Programme Charg e (kg) Durée du pro- gramm

Vitesse d'esso- rage (tr/ min)

Humi- dité ré- si- duelle

Les valeurs réelles peuvent varier de celles indiquées en fonction de la pression de l’eau, de sa dureté et de la température d’entrée, de la tempé- rature ambiante, du type et de la quantité de linge, ainsi que de son degré de salissure, de la lessive utilisée, des variations de l'alimentation électrique et des options choisies.

Programme de contrôle selon le règlement de l'UE sur l'éco-conception et le règlement de l'UE sur le label énergétique avec de l'eau froide (15°C). 21 Données techniques Hauteur de l'ap- pareil 84,8cm Largeur de l’ap- pareil 59,8cm Profondeur de l’appareil 59,0cm Profondeur de l'appareil avec la porte fermée 63,6cmDonnées techniques fr

Profondeur de l'appareil avec la porte ouverte 107.3cm Poids 73,5kg Charge de linge maximale 9,0kg Tension secteur 220-240V, 50-60Hz Protection mi- nimale de l'instal- lation 10A Puissance nomi- nale 2300W Puissance absor- bée ¡ Mode arrêt: 0,15W ¡ Mode laissé sur marche: 0,50W Pression de l’eau ¡ Minimum: 100kPa (1bar) ¡ Maximum: 1000kPa (10bars) Longueur du tuyau d'arrivée d'eau 150cm Longueur du tuyau d'évacua- tion d'eau 150cm Longueur du cor- don d'alimenta- tion secteur 160cm Vous trouverez de plus amples infor- mations sur votre modèle sur Internet à l’adresse https://eprel.ec.europa.eu/

. Cette adresse Internet renvoie à la base de données officielle des produits de l’UE, EPREL. Veuillez suivre les ins- tructions de la recherche de modèle. L’identifiant du modèle se base sur les caractères précédant la barre oblique dans le numéro de produit (E-Nr.) sur la plaque signalétique. Vous pouvez également trouver l’identifiant du modèle sur la pre- mière ligne du label énergétique de l’UE.
