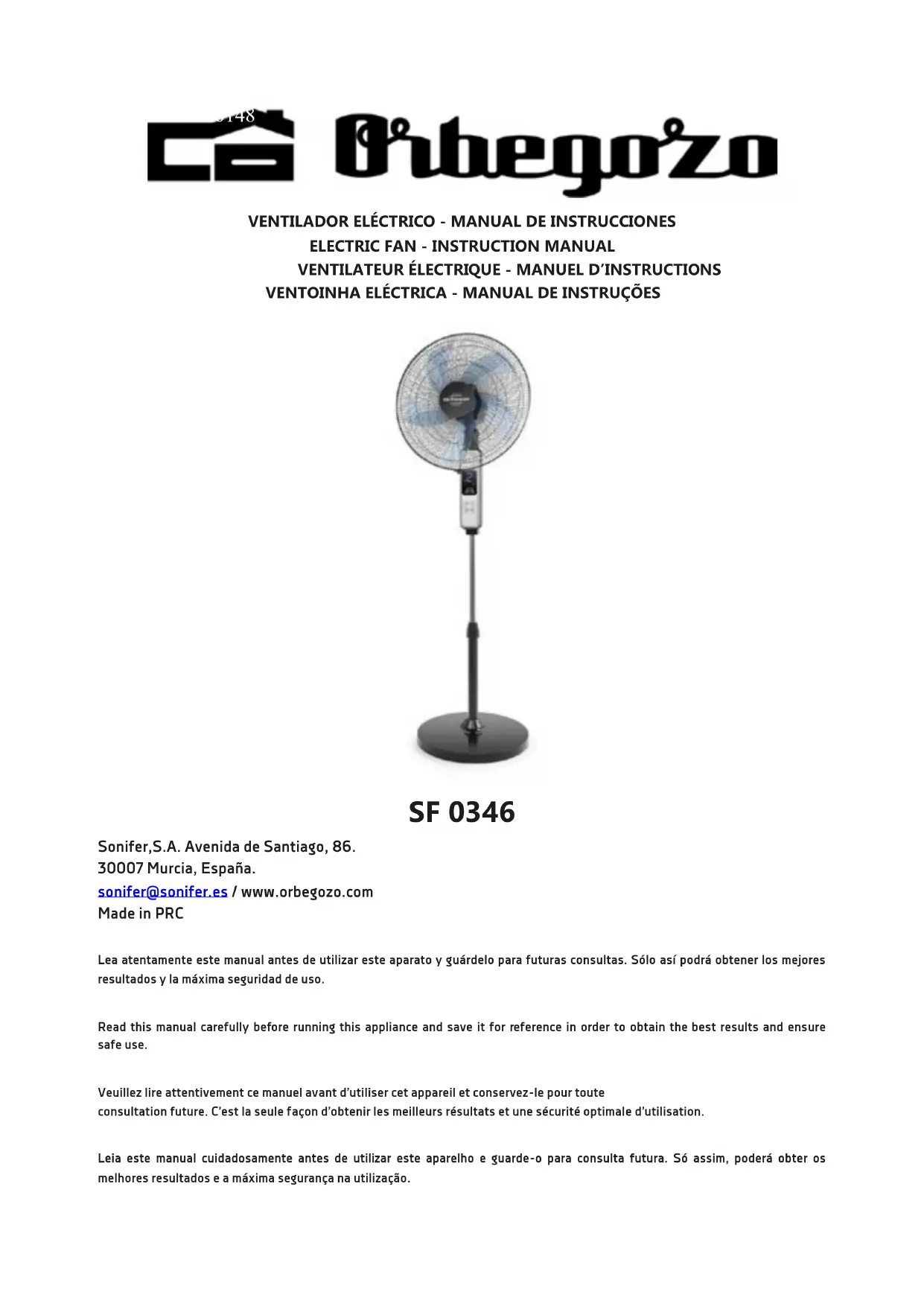

MODE D'EMPLOI SF 0346 Orbegozo

Veuillez lire attentivement ce manuel avant d’utiliser cet appareil et conservez-le pour toute consultation future. C’est la seule façon d’obtenir les meilleurs résultats et une sécurité optimale d’utilisation.

1. Cet appareil peut être utilisé par des enfants 8 ans

ou plus et des personnes présentant un handicap physique, sensoriel, mental ou moteur voire ne disposant pas des connaissances et de l'expérience nécessaires en cas de surveillance ou d'instructions sur l'usage de cet appareil en toute sécurité et de compréhension des risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance ne doivent pas très effectués par des enfants sans surveillance.

2. Les enfants doivent être surveillés afin de s'assurer

qu'ils ne jouent pas avec cet appareil.

3. Gardez l’appareil et le câble à la portée des enfants

4. ATTENTION: Par mesure de sécurité vis-à-vis des

enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) a leur portée.

5. Si le cordon d’alimentation est endommagé,

adressez-vous à un service technique agréé.

6. Ne débranchez jamais en tirant du cordon.SF 0346

7. Ne jamais le faire fonctionner si le cordon ou la fiche

sont ao mes ou si vous remarquez que l´appareil ne fonctionne pas correctement.

8. Ne pas manipuler l´appareil, les mains mouillées.

9. Ne jamais placer l´appareil près dans l´eau ou autre

10. Avant de nettoyer l´appareil, vérifiez s´il est bien

11. L´appareil doit être installé suivant les normes

nationales pour les installations électriques.

12. Cet appareil n’est apte que pour une utilisation

13. En cas qui vous avez besoin d'une copie du manuel

d'instructions, vous pouvez le trouver sur www.orbegozo.com.

14. AVERTISSEMENT: En cas de mauvaise utilisation de

l'appareil, il y a un risque de blessure.SF 0346

Conseils spécifiques N’introduisez jamais de doigts, de crayons ou tout autre objet dans la grille lorsque le ventilateur fonctionne. Débranchez la fiche lors d’un déplacement d’un lieu à un autre. Débranchez la fiche lorsque vous retirez le système de protection pour le nettoyer. AssurezǦvous que le ventilateur se trouve sur une surface stable et plane lorsqu’il fonctionne pour éviter qu’il se renverse. N’UTILISEZ JAMAIS un ventilateur près d’une fenêtre. La pluie peut créer un danger électrique. Ne laissez pas le ventilateur fonctionner près d’un endroit où l’eau peut être stockée pour éviter tout danger électrique possible. N’utilisez cet appareil que pour un usage privé et pour les taches auxquelles il est destiné. Cet appareil n’est pas prévu pour une utilisation professionnelle. Ne l’utilisez pas en plein. Protégez-le de la chaleur, des rayons directs du soleil, de l’humidité (ne le plongez en aucun cas dans l’eau) et des objets tranchants. N’utilisez pas cet appareil avec des mains humides. S’il arrive queSF 0346

de l’humidité ou de l’eau atteignent l’appareil, débranchez aussitôt le câble d’alimentation. Ne touchez pas les parties mouillées. Ne laissez jamais fonctionner l’appareil sans surveillance. Arrêtez toujours l’appareil ou débranchez le câble d’alimentation si vous devez vous absenter. Pour protéger les enfants des risques engendrés par les appareils électriques, veillez à ce que le câble ne pende pas de l’appareil et que l’appareil ne soit pas à portée des enfants. Contrôlez régulièrement l’appareil et le câble. Ne mettez pas l’appareil en marche s’il est endommagé. Ne réparez pas l’appareil vous-même. Contactez plutôt un technicien qualifié. Pour éviter toute mise en danger, ne faites remplacer le câble défectueux que par un câble équivalent et que par le fabricant ou notre service après-vente. N’utilisez que les accessoires d’origine. MONTAGE

1. Assemblage du corps du ventilateur

ÉTAPE 1 : Retirez le contre-écrou de la pale du ventilateur de l'ensemble moteur en le tournant dans le sens des aiguilles d'une montre. Retirez le contre-écrou de la grille arrière en le tournant dans le sens inverse des aiguilles d'une montre et en l'éloignant du ventilateur principal.SF 0346

ÉTAPE 2 - Placez la grille arrière sur l'arbre de l'ensemble moteur, en vous assurant qu'elle s'aligne avec la goupille en plastique supérieure et inférieure, puis ajoutez l'écrou de blocage de la grille arrière, en le tournant dans le sens des aiguilles d'une montre pour le fixer en position. ÉTAPE 3 : Positionnez et poussez la pale du ventilateur sur l'arbre de l'ensemble moteur, puis installez la vis de blocage et tournez dans le sens antihoraire jusqu'à ce que la pale du ventilateur se verrouille en position. ÉTAPE 4 : Fixez la grille avant à la grille arrière à l'aide de la bague de retenue. Pour cela, placez l'anneau sur l'un des racks en faisant correspondre le trou intérieur de l'anneau avec le bord du rack puis joignez les deux racks de la même manière. Dans le QR, vous pouvez voir un exemple de montage du gril.

2. Assemblage du socle

ÉTAPE 1 : Insérez le montant de la base réglable dans le trou de la base. ÉTAPE 2 : Tout en maintenant le poteau de base en place, retournez-le et placez la rondelle au bas du poteau de base réglable. ÉTAPE 3 : Fixez la base et la rondelle en place en insérant la vis de blocage de la base et en la tournant dans le sens des aiguilles d'une montre. ÉTAPE 4 : Insérez la garniture inférieure à travers le poteau, pour cela vous devez retirer momentanément le fil qui fixe la hauteur du ventilateur.

3. Fixation du corps du ventilateur à la base

ÉTAPE 1 : Desserrez le bouton de réglage de la hauteur en le tournant dans le sens inverse des aiguilles d'une montre, puis retirez le montant intérieur de la base réglable. ÉTAPE 2 : Lorsque le poteau est à la hauteur désirée, serrez le bouton en le tournant dans le sens des aiguilles d'une montre pour fixer le poteau en position. ÉTAPE 3 : Desserrez la vis de blocage sur le corps du ventilateur en la tournant dans le sens inverse des aiguilles d'une montre, puis placez le corps sur le poteau de base. ÉTAPE 4 : Tournez soigneusement la vis de blocage dans le sens des aiguilles d'une montre pour verrouiller le corps du ventilateur en position. Remarque : Si le montant de la base ne peut pas être complètement inséré, desserrez davantage la vis de blocage de l'unité principale. Veillez à ne pas trop serrer le bouton de réglage de la hauteur et la vis de blocage sur l'unité principale, car cela pourrait endommager le ventilateur. Mode d'emploi Avant de brancher l'alimentation électrique, placez le ventilateur sur une surface plane et stable, en laissant une distance suffisante entre le ventilateur et tout objet qui pourrait être endommagé ou pris dans les pales rotatives du ventilateur.

1. Branchez et allumez le ventilateur.

2. Pour allumer le ventilateur, appuyez sur le bouton « ON/OFF » du panneau de commande ou

« On/Speed » de la télécommande. Vous pouvez modifier la vitesse avec le bouton « SPEED » jusqu'à ce que vous sélectionniez celle que vous souhaitez.SF 0346

3. Appuyez sur le bouton « VENT » pour basculer entre les différents modes de ventilation :

NORMAL, NATUREL et SOMMEIL (uniquement depuis la télécommande).

4. Appuyez sur le bouton "SWING" du panneau de commande ou de la télécommande. Le

ventilateur commencera à osciller et le voyant s'allumera. Pour arrêter le swing, appuyez à nouveau sur la touche " SWING".

5. Appuyez sur le bouton « TIMER » du panneau de commande ou de la télécommande pour

démarrer la minuterie. Chaque pression augmente le temps de 30 minutes. Les intervalles de temps seront affichés avec les voyants lumineux jusqu'à un maximum de 7,5 heures. Lorsqu'il n'y a pas de voyants lumineux, la minuterie est désactivée.

6. Pour éteindre les lumières de l'affichage pendant qu'il est en marche, appuyez sur le bouton

"LAMP" (uniquement depuis la télécommande).

7. Appuyez sur le bouton "ON/OFF" du panneau de commande ou sur le bouton "OFF" de la

télécommande pour éteindre le ventilateur.

Attention : Ne couvrez pas la tête du ventilateur lorsqu'il est en marche. Le ventilateur doit être éteint avant de procéder à un réglage d'inclinaison. Veillez à ne pas incliner la tête du ventilateur au-delà de sa limite prévue, car cela endommagerait la tête du ventilateur.

La directive européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collète séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil. DÉCLARATION DE CONFORMITÉ: Cet appareil est conforme aux exigences de la Directive Basse Tension 2014/35/EU et aux exigences de la directive EMC 2014/30/EU. GARANTIE Cet appareil est couvert et bénéficie de la garantie légale conformément à la législation en vigueur à compter de la date d'achat. Conservez le reçu d'achat pour pouvoir faire valoir votre droit à la garantie. Pour trouver le service le plus proche de votre emplacement, contactez via le lien Web suivant : https://orbegozo.com/asistencia-tecnica/ Pour tout type de requête, doute ou incident, vous pouvez nous contacter via notre e-mail indiqué sur la page principale de ce manuel ou via notre service d'assistance technique à https://orbegozo.com/contacto/ Orbegozo n'est pas responsable des composants et accessoires soumis à l'usure due à l'utilisation, ainsi que des composés périssables ou de ceux qui se sont détériorés en raison d'une mauvaise utilisation. Il ne sera pas non plus tenu responsable si le propriétaire a modifié techniquement l'appareil. Consultez les conditions légales sur notre site.SF 0346

/min Puissance absorbée P 68,1 W Valeur de service SV 1,05 (M

/min)/W Consommation d'électricité en mode «veille» P

0,0003 W Niveau de puissance acoustique L

62,65 dB (A) Vitesse maximale de l'air C 3,531 mètres/sec Norme de mesure de la valeur de service EN 60879:2019 Coordonnées de contact pour tout complément d'information Sonifer S.A. Avda Santiago 86, 30007, Murcia, Spain.
