MODE D'EMPLOI SBBMT SAMSUNG

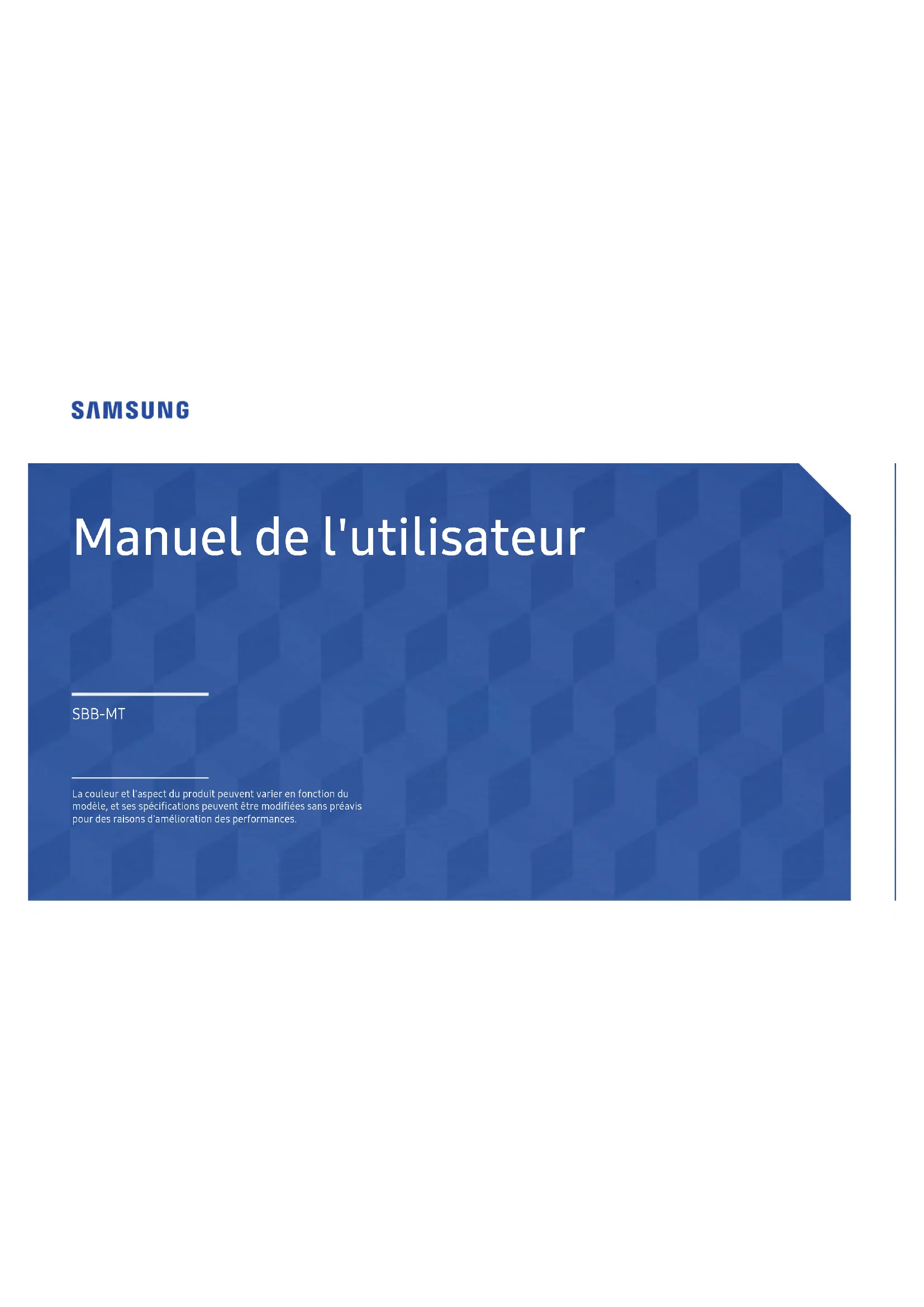

Manuel de l'utilisateur La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécications peuvent être modiées sans préavis pour des raisons d'amélioration des performances. SBB-MT2 Table des matières Avant utilisation du produit Copyright 4 Consignes de sécurité 5 Symboles 5 Électricité et sécurité 5 Installation 6 Fonctionnement 7 Nettoyage 9 Stockage 9 Préparatifs Vérification des composants 10 Composants 10 Pièces 11 Face arrière 11 Meeting Console 12 Télécommande 13 Connexion du câble 13 Branchement 16 Codes de contrôle 17 Connexion et utilisation d'un périphérique source Avant d'effectuer la connexion 24 Points à vérifier avant la connexion 24 Connexion à un PC 25 Connexion à l'aide d'un câble HDMI-DVI 25 Connexion à l'aide d'un câble HDMI 25 Connexion du câble LAN 26 Connexion de HDBase-T 26 Utilisation de MDC Installation/désinstallation du programme MDC 27 Installation 27 Désinstallation 27 Connexion à MDC 28 Utilisation de MDC via RS-232C (normes de transmission de données série) 28 Utilisation de MDC via Ethernet 29 Fonctionnalités de l'accueil Paramètres réseau 30 Paramètres ID 31 ID périphérique 31 Câble de connexion au PC 31 Plus de paramètres 32 Affichage à l'écran Affichage du message 33 Infos sur la source 33 Aucun message de signal 33 Langue des menus 33 Assistance Mise à jour du logiciel 34 Contacter Samsung 34 Acc. à Accueil 35 Réinitial. tout 353 Table des matières Caractéristiques techniques Général 36 Annexe Prise en charge des frais de service (imputables aux clients) 37 Produit non défectueux 37 Dommage provoqué par le client 37 Autres cas 37 Licence 384 Copyright Le contenu du présent guide est sujet à modification sans préavis à des fins d'amélioration de la qualité. © 2016 Samsung Electronics Samsung Electronics détient les droits d'auteur du présent guide. Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics. Microsoft, Windows sont des marques déposées de Microsoft Corporation. VESA, DPM et DDC sont des marques déposées du groupe Video Electronics Standards Association. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

• Des frais d'administration peuvent vous être facturés si: – (a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut. (c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation). – (b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut. (c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation).

• Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile. Avant utilisation du produit Chapitre015 Consignes de sécurité Attention RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR Attention : POUR LIMITER LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE CACHE. (OU LE DOS) L'INTÉRIEUR NE CONTIENT AUCUNE PIÈCE GÉRABLE PAR L'UTILISATEUR. CONFIEZ TOUT ENTRETIEN AU PERSONNEL QUALIFIÉ. Ce symbole indique la présence d'une tension élevée à l'intérieur. Il est dangereux d'établir un quelconque contact avec des pièces internes de ce produit. Ce symbole vous avertit qu'une documentation importante relative au fonctionnement et à la maintenance de ce produit a été fournie avec ce dernier. Symboles Avertissement Des dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suivies. Attention Des dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies. Les activités marquées de ce symbole sont interdites. Les instructions marquées de ce symbole doivent être suivies. Électricité et sécurité Avertissement N'utilisez pas de câble d'alimentation ou de fiche endommagé(e), ni de prise lâche.

• Un choc électrique ou un incendie pourrait en résulter. N'utilisez pas plusieurs produits sur une même prise de courant.

• En cas de surchauffe, les prises de courant peuvent provoquer un incendie. Ne touchez pas la fiche si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir. Insérez complètement la fiche pour qu'elle soit bien bloquée.

• Tout branchement non sécurisé peut provoquer un incendie. Branchez la fiche du câble d'alimentation à une prise à la terre (appareils isolés de type1uniquement).

• Un choc électrique ou des dommages corporels pourrai(en)t survenir. Ne pliez ni ne tirez le câble d'alimentation trop fortement. Prenez soin de ne pas laisser le câble d'alimentation sous un objet lourd.

• Tout dommage au câble peut entraîner un incendie ou un choc électrique. Ne placez pas le câble d'alimentation ou le produit à proximité de sources de chaleur.

• Un choc électrique ou un incendie pourrait survenir. À l'aide d'un chiffon sec, nettoyez toute poussière autour des broches de la fiche du câble d'alimentation ou de la prise.

• La poussière pourrait provoquer un incendie.6 Attention Ne débranchez pas le câble d'alimentation quand le produit est en cours d'utilisation.

• Le produit pourrait être endommagé par un choc électrique. Utilisez uniquement le câble d'alimentation fourni avec votre produit par Samsung. N'utilisez pas le câble d'alimentation avec d'autres produits.

• Un choc électrique ou un incendie pourrait survenir. Maintenez dégagée la prise à laquelle le câble d'alimentation est branché.

• Quand un problème survient, le câble d'alimentation doit être débranché pour couper l'alimentation du produit.

• Notez bien que le produit n'est pas totalement hors tension si vous n'utilisez que le bouton marche/arrêt de la télécommande. Tenez la fiche quand vous débranchez le câble d'alimentation de la prise.

• Un choc électrique ou un incendie pourrait en résulter. Installation Avertissement Ne placez pas de bougies, d'insectifuges ou de cigarettes sur le produit. N'installez pas le produit près de sources de chaleur.

• La poussière pourrait provoquer un incendie. Recourez à un technicien pour installer le support de fixation murale.

• Toute installation par une personne non qualifiée peut entraîner des dommages corporels.

• N'utilisez que des meubles supports approuvés. N'installez pas le produit dans des espaces mal aérés tels qu'une bibliothèque ou un placard.

• Toute élévation de la température interne peut provoquer un incendie. Installez le produit à au moins10 cm du mur pour assurer une bonne aération.

• Toute élévation de la température interne peut provoquer un incendie. Gardez les emballages plastiques hors de portée des enfants.

• Ces sacs présentent un risque d'étouffement. N'installez pas le produit sur une surface instable ou sujette aux vibrations (étagère mal fixée, surface en pente, etc.).

• S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessure.

• L'utilisation du produit dans une zone à vibrations excessives peut endommager le produit ou provoquer un incendie. N'installez pas le produit dans un véhicule ou un endroit exposé à la poussière, à l'humidité (gouttes d'eau, etc.), à l'huile ou à la fumée.

• Un choc électrique ou un incendie pourrait survenir. N'exposez pas le produit directement au soleil, à la chaleur ou à un objet chaud comme un four.

• La durée de vie du produit pourrait s'en trouver réduite, ou un incendie pourrait se déclencher. N'installez pas le produit à portée de jeunes enfants.

• Le produit pourrait tomber et blesser des enfants. Les huiles comestibles, telles que l'huile de soja, peuvent endommager ou déformer le produit. N'installez pas le produit dans une cuisine ou à proximité d'un comptoir de cuisine.7 Attention Ne faites pas tomber le produit quand vous le déplacez.

• Il pourrait en résulter une défaillance du produit ou des dommages corporels. Ne posez pas le produit sur sa face avant.

• L'écran pourrait être endommagé. Si vous installez le produit sur un meuble ou une étagère, assurez-vous que le bord inférieur de la face avant du produit ne dépasse pas.

• S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessure.

• N'installez le produit que sur des meubles ou étagères de taille adéquate. Posez délicatement le produit.

• Il pourrait en résulter une défaillance du produit ou des dommages corporels. Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de grandes quantités de poussière fine, à des substances chimiques, à des températures extrêmes ou à beaucoup d'humidité où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances.

• Assurez-vous de bien consulter le Centre de service clientèle Samsung si vous voulez installer le produit dans ce type d'endroit. Fonctionnement Avertissement Une tension élevée est présente dans le produit. N'essayez jamais de démonter, réparer ou modifier le produit par vous-même.

• Un choc électrique ou un incendie pourrait survenir.

• Contactez le Centre de service clientèle Samsung pour toute réparation. Pour déplacer le produit, commencez par déconnecter tous les câbles, câble d’alimentation inclus.

• Tout dommage au câble peut entraîner un incendie ou un choc électrique. Si le produit génère des sons étranges, une odeur de brûlé ou de la fumée, débranchez immédiatement le câble d'alimentation et contactez le Centre de service clientèle Samsung.

• Un choc électrique ou un incendie pourrait en résulter. Si le produit tombe ou que le boîtier externe est endommagé, mettez le bouton marche/arrêt en position arrêt et débranchez le câble d'alimentation. Ensuite, contactez le Centre de service clientèle Samsung.

• Un usage continu peut provoquer un incendie ou un choc électrique. Ne laissez pas d'objets lourds que les enfants apprécient (jouets, bonbons, etc.) au sommet du produit. Pendant un orage ou des éclairs, débranchez le câble d'alimentation et ne touchez pas au câble de l'antenne.

• Un choc électrique ou un incendie pourrait survenir. Ne faites pas tomber d'objets sur le produit et ne générez aucun impact.

• Un choc électrique ou un incendie pourrait survenir. Ne tentez pas de déplacer le produit en tirant sur un câble tel que le câble d'alimentation.

• Une défaillance du produit, un choc électrique ou un incendie pourrait survenir. En cas de détection d'une fuite de gaz, ne touchez ni le produit, ni la fiche du câble d'alimentation. De plus, aérez immédiatement la zone.

• Des étincelles peuvent provoquer une explosion ou un incendie.8 Ne tentez pas de soulever ou de déplacer le produit en tirant sur un câble tel que le câble d'alimentation.

• Une défaillance du produit, un choc électrique ou un incendie pourrait survenir. N'utilisez ni ne conservez de pulvérisateur combustible ou de substance inflammable à proximité du produit.

• Une explosion ou un incendie pourrait en résulter. Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux.

• Toute élévation de la température interne peut provoquer un incendie. N'insérez aucun objet métallique (baguette, pièce de monnaie, épingle à cheveux, etc.) ou d'objets facilement inflammables (papier, allumette, etc.) dans le produit (via les aérations ou les ports d'entrée/sortie, etc.).

• Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.

• Une défaillance du produit, un choc électrique ou un incendie pourrait en résulter. Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur le produit.

• Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.

• Une défaillance du produit, un choc électrique ou un incendie pourrait en résulter. Attention Débranchez le câble d'alimentation de la prise si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée (vacances, etc.).

• L'accumulation de poussière combinée à la chaleur peut provoquer un incendie, un choc électrique ou une fuite électrique. Ne mettez pas ensemble plusieurs adaptateurs d'alimentation CC.

• Ces substances pourraient provoquer un incendie. Retirez le sac plastique de l'adaptateur d'alimentation CC avant de l'utiliser.

• Ces substances pourraient provoquer un incendie. Ne laissez pas d'eau entrer dans l'adaptateur d'alimentation CC et ne le mouillez pas.

• Un choc électrique ou un incendie pourrait en résulter.

• Évitez d'utiliser le produit en extérieur, où il peut être exposé à la pluie ou à la neige.

• Faites bien attention à ne pas mouiller l'adaptateur d'alimentation CC quand vous lavez le sol. Ne placez pas l'adaptateur d'alimentation CC à proximité d'appareils de chauffage.

• Ces substances pourraient provoquer un incendie. Conservez l'adaptateur d'alimentation CC dans une zone bien aérée. Si vous placez l'adaptateur CA/CC de sorte qu'il est accroché avec le cordon d'alimention vers le haut, de l'eau ou d'autres substances étrangères pourraient entrer dans l'adaptateur et provoquer un dysfonctionnement dans celui-ci. Assurez-vous de reposer l'adaptateur CA/CC à plat sur une table ou sur le sol. N'utilisez pas d'humidificateurs ou de fours à proximité du produit.

• Un choc électrique ou un incendie pourrait survenir. Stockez les petits accessoires hors de portée des enfants. Ne placez pas d'objets lourds sur le produit.

• Il pourrait en résulter une défaillance du produit ou des dommages corporels. Lorsque vous utilisez un casque ou des écouteurs, ne réglez pas le volume sur un niveau trop élevé.

• Vous risqueriez de souffrir de troubles de l'audition.9 Nettoyage

Procédez avec soin lors du nettoyage, car il est facile de rayer l'écran et l'extérieur des LCD perfectionnés.

Respectez la procédure suivante lors du nettoyage.

Mettez hors tension le produit et l'ordinateur.

Débranchez le câble d'alimentation du produit.

Tenez le câble d'alimentation par la fiche et ne touchez pas le câble si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir.

Essuyez le produit avec un chiffon propre, doux et sec.

• N'utilisez pas de détergents contenant de l'alcool, des solvants ou des tensioactifs.

• Ne pulvérisez pas d'eau ou de détergent directement sur le produit.

Humidifiez un chiffon doux et sec avec de l'eau et essorez-le autant que possible avant de nettoyer l'extérieur du produit.

Branchez le câble d'alimentation au produit une fois le nettoyage terminé.

Mettez sous tension le produit et l'ordinateur. Stockage En raison des caractéristiques des produits très brillants, l'utilisation d'un humidificateur à ultrasons à proximité peut provoquer l'apparition de taches blanches sur le produit.

Contactez le Centre de service clientèle si l'intérieur du produit doit être nettoyé (des frais de service seront facturés).10 – S'il manque le moindre composant, contactez le revendeur auprès duquel vous avez acheté le produit. – Les représentations peuvent ne pas correspondre aux composants. Vérication des composants Composants ―Les composants peuvent être différents suivant la région.Guide de configuration rapideCarte de garantie(Non disponible dans certains pays)Guide réglementaireCordon d'alimentationAdaptateur CC (amovible)Câble HDMI-DVICapteur IR externeMeeting Console Préparatifs Chapitre0211 Pièces Face arrière

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. POWERSTATUSHDMI IN 2 HDMI IN 1IR INRS232C IN RJ45 DC 14VSERVICE(5V 0.5A)HDBT OUTRESETDVI OUT Port Description POWER STATUS Affiche le statut d’alimentation de la console Meeting Box.

HDMI IN 1, HDMI IN 2

Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI- DVI. IR IN - Pour l’installation, connexion via le capteur IR externe.- Pour le fonctionnement, connexion à la Meeting Console. RS232C IN Connexion au MDC grâce à un adaptateur RS232C. RJ45 Permet de se connecter à MDC via un câble LAN. Port Description DC 14V Permet le branchement à l'adaptateur d'alimentation CC. SERVICE (5V 0.5A) Dédié aux techniciens de maintenance. HDBT OUT Utilise le câble LAN pour la connexion à une source de signal HDBaseT. RESET Redémarre le système. DVI OUT Utilise le câble HDMI-DVI ou le câble DVI pour connecter la Meeting Box au périphérique d’affichage.12 Boutons Description Allume l’écran. Désactive temporairement le son de l’écran. Désactivation de la sourdine

• Appuyez à nouveau sur le bouton de sourdine.

• Appuyez sur le bouton du contrôle du volume (+VOL-). Éteint l’écran. Contrôle le volume de l’écran. Change l’entrée externe de la Meeting Box. Meeting Console

Contrôle de la Meeting Box et de l’écran connecté.13 Télécommande Connexion du câble Câble RS-232C InterfaceRS-232C (9broches)BrocheTxD (N°2), RxD (N°3), GND (N°5)Débit binaire9600bits/sBits de données8bitsParitéAucunBit d'arrêt1 bitsContrôle de uxAucunLongueur maximale15 m (type blindé uniquement) • Attribution des broches<Type mâle> <Type femelle> Broche Signal

Détection de la porteuse de données Données reçues Données transmises Préparation de la borne de données Retour commun du signal Préparation du jeu de données Envoi d'une demande Prêt à envoyer Indicateur d'appel14

• Câble RS-232C Connecteur: D-Sub à 9 broches pour câble stéréo -P1- -P1- -P2- -P2- Type mâle Réception Emission Terre

• Attribution des broches N° de broche Couleur standard Signal 1 Blanc et orange TX+ 2 Orange TX- 3 Blanc et vert RX+ 4 Bleu NC 5 Blanc et bleu NC 6 Vert RX- 7 Blanc et marron NC 8 Marron NC15

Veillez à connecter chacun des adaptateurs au bon port RS232C IN sur le produit.

• Connexion 217 Codes de contrôle

Les codes de contrôle disponibles sont susceptibles de varier en fonction du modèle. Affichage de l'état de contrôle (Commande Obtenir le contrôle) En-tête Commande ID Longueur des donnéesSomme de contrôle0xAA Type de commande

Contrôle (Commande Définir le contrôle) En-tête Commande ID Longueur des donnéesDonnées Somme de contrôle0xAA Type de commande1 Valeur Commande N° Type de commande Commande Plage de valeurs

Contrôle de l'alimentation 0x11 0~1 Réglage du volume 0x12 0~100

Réglage de la source d'entrée 0x14 -

Contrôle du mode écran 0x18 -

Contrôle de la taille de l'écran 0x19 0~255

Contrôle PIP oui/non 0x3C 0~1 N° Type de commande Commande Plage de valeurs

Contrôle de réglage automatique (PC et BNC uniquement)0x3D 0

Contrôle du mode Mur d'images 0x5C 0~1

Contrôle utilisateur du Mur d'images0x89 -

• Toutes les communications s'effectuent au format hexadécimal. On calcule la somme de contrôle en additionnant toutes les valeurs, à l'exception de l'en-tête. Si le résultat de l'addition d'une somme de contrôle est supérieur à 2chiffres, comme illustré ci-dessous (11+FF+01+01=112), le premier chiffre est supprimé. Par exemple: mise sous tension & ID=0 En-tête Commande ID Longueur des donnéesDonnées 1 Somme de contrôle0xAA 0x11 1 "Power"En-tête Commande ID Longueur des donnéesDonnées 1 120xAA 0x11 1 1
• Pour commander simultanément tous les périphériques connectés par un câble série, quels que soient leurs ID, définissez l'ID sur "0xFE" et émettez les commandes. Les commandes seront exécutées par chaque périphérique, mais ACK ne répondra pas.18 Contrôle de l'alimentation Fonction Il est possible de mettre un produit sous/hors tension à l'aide d'un ordinateur.

Commande ID Longueur des données Somme de contrôle 0xAA 0x11 0 Mise sous/hors tension (Mettre sous/hors tension) Commande ID Longueur des données Données Somme de contrôle 0xAA 0x11 1 "Power"

Ack Commande ID Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x11 "Power"

Nak Commande ID Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x11 "ERR"

Réglage du volume Fonction Il est possible de régler le volume d'un produit à l'aide d'un ordinateur. Affichage de l'état du volume (Obtenir l'état du volume) Commande ID Longueur des données Somme de contrôle 0xAA 0x12 0 Réglage du volume (Régler le volume) Commande ID Longueur des données Données Somme de contrôle 0xAA 0x12 1 "Volume"

Ack Commande ID Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x12 "Volume"

Nak Commande ID Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x12 "ERR"

Réglage de la source d'entrée

• Fonction Vous pouvez modifier la source d'entrée d'un produit à l'aide d'un ordinateur.

• Affichage de l'état de la source d'entrée (Obtenir l'état de la source d'entrée) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x14 0

• Définition de la source d'entrée (Définir la source d'entrée) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x14 1 "Input Source" "Input Source": code de source d'entrée à définir sur un produit. 0x14 PC 0x18 DVI 0x0C Source d'entrée 0x08 Composant 0x20 MagicInfo 0x1F DVI_video 0x30 RF (TV) 0x40 DTV 0x21 HDMI1(HDMI) 0x22 HDMI1_PC(HDMI_PC) 0x23 HDMI2 0x24 HDMI2_PC 0x55 HDBT

Les ports DVI_video, HDMI1_PC(HDMI_PC) et HDMI2_PC ne peuvent pas être utilisés avec la commande "Set". Ils répondent uniquement aux commandes «Get».

Les sources d'entrée disponibles sont susceptibles de varier en fonction du modèle.

MagicInfo est uniquement disponible sur les modèles présentant la fonction MagicInfo.

RF (TV), DTV ne sont disponibles que sur les modèles qui incluent une fonction TV.

• Ack En-tête Commande ID Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x14 "Input Source" "Input Source": code de source d'entrée à définir sur un produit.

• Nak En-tête Commande ID Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x14 "ERR" "ERR" : code indiquant qu'une erreur s'est produite.20 Contrôle PIP oui/non Fonction Vous pouvez activer ou désactiver le mode PIP d'un produit à l'aide d'un ordinateur.

Disponible uniquement sur les modèles équipés de la fonction PIP.

Mur d'images est défini sur Activé.

Cette fonction n'est pas disponible en mode MagicInfo. Affichage de l'état actif/inactif du mode PIP (Obtenir l'état PIP actif/inactif) Commande ID Longueur des données Somme de contrôle 0xAA 0x3C 0 Activation/désactivation du mode PIP (Activer/désactiver PIP) Commande ID Longueur des données Données Somme de contrôle 0xAA 0x3C 1 "PIP"

Ack Commande ID Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x3C "PIP"

Nak Commande ID Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x3C "PIP"

Verrou Fonction Verrou sur un produit. Cette commande est disponible, que le système soit sous tension ou hors tension. Affichage de l'état de la fonction Verrou (Obtenir l'état du verrou) Commande ID Longueur des données Somme de contrôle 0xAA 0x5D 0 Activation ou désactivation de la fonction Verrou (Activer/désactiver Verrou) Commande ID Longueur des données Données Somme de contrôle 0xAA 0x5D 1 "Safety Lock"

Ack Commande ID Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x5D "Safety Lock"

Nak Commande ID Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x5D "ERR"

Activation du Mur d'images Fonction L'ordinateur active/désactive le Mur d'images du produit. Obtenir l'état Activé/Désactivé du Mur d'images Commande ID Longueur des données Somme de contrôle 0xAA 0x84 0 Définir le Mur d'images sur Activé/Désactivé Commande ID Longueur des données Données Somme de contrôle 0xAA 0x84 1 V.Wall_On

Ack Commande ID Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x84 V.Wall_

Nak Commande ID Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x84 ERR

Contrôle utilisateur du Mur d'images Fonction L'ordinateur active/désactive la fonction Mur d'images du produit. Obtenir l'état du Mur d'images Commande ID Longueur des données Somme de contrôle 0xAA 0x89 0 Définir le Mur d'images Commande ID Longueur des données Val1 Val2 Somme de contrôle 0xAA 0x89 2 Wall_Div Wall_SNo

Modèle de Mur d'images 10x10

Arrêt 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00

0xF1 0xF2 0xF3 0xF4 0xF5 0xF6 N/A N/A N/A N/A N/A N/A N/A N/A N/A23 Wall_SNo : Code du Numéro de produit défini sur le produit Modèle de Mur d'images 10x10: ( 1 ~ 100) Dénir le nombre Données 1 0x01 2 0x02

• Ack En-tête Commande ID Longueur des données Ack/Nak r-CMD Val1 Val2 Somme de contrôle 0xAA 0xFF 4 'A' 0x89 Wall_Div Wall_ SNo

• Nak En-tête Commande ID Longueur des données Ack/Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x89 ERR "ERR" : code indiquant quelle erreur s'est produite.24 Connexion et utilisation d'un périphérique source Chapitre03 Avant d'effectuer la connexion Points à vérier avant la connexion ―Avant de connecter un périphérique source, lisez le mode d'emploi qui l'accompagne.Le nombre et la position des ports peuvent varier en fonction du type de périphérique. ―Ne branchez pas le câble d'alimentation avant que tous les branchements n'aient été établis.Si vous branchez le câble d'alimentation en cours de connexion, vous risquez d'endommager le produit. ―Vérifiez les types de ports auxquels vous souhaitez vous connecter à l'arrière du produit.25 Connexion à un PC

• Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation.
• Vous pouvez connecter un ordinateur au produit de différentes manières. Sélectionnez la méthode de connexion adaptée à votre ordinateur. ―Les composants de connexion peuvent varier en fonction des produits. ―Ce produit est optimisé pour une connexion avec un PC. Connexion à l'aide d'un câble HDMI-DVI

HDMI IN 1, HDMI IN 2

Connexion à l'aide d'un câble HDMI

HDMI IN 1, HDMI IN 226

Connexion du câble LAN

Les composants de connexion peuvent varier en fonction des produits. RJ45 Connexion de HDBase-T

Les composants de connexion peuvent varier en fonction des produits.

HDBase-T (Tx) transmet des données d'un périphérique externe vers HDBase-T (Rx). Assurez- vous de les connecter directement, en utilisant un câble LAN.

La transmission de données ne fonctionne pas si le port HDBase-T (Rx) est connecté au port HDBase-T (Tx) via un concentrateur.

HDBase-T fonctionne avec les câbles en paire torsadée non blindée (UTP) ou blindée (STP). Toutefois, pour garantir la conformité avec la norme européenne CE, vous devez utiliser des câbles STP et des connecteurs STP. Les câbles et les connecteurs blindés (STP) sont recommandés pour la protection contre le bruit électrique ambiant et aléatoire susceptible d'impacter les performances. Pour optimiser les performances, il est donc conseillé d'utiliser des câbles et des connecteurs blindés (STP); les câbles et les raccords UTP risquent de dégrader les performances. HDBase-T (Tx) SBB-MT HDBase-T (Rx) HDBT INHDBT OUT HDMI INHDMI OUTHDMI OUTHDMI OUT Câble LAN27 Utilisation de MDC Installation/désinstallation du programme MDC Installation ―L'installation de MDC peut être affectée par l'état du réseau, de la carte graphique et de la carte mère. Cliquez sur le programme d'installation de MDC Unified. Sélectionnez une langue pour l'installation. Cliquez ensuite sur "OK".

Lorsque l'écran "Welcome to the InstallShield Wizard for MDC_Unified" s'affiche, cliquez sur "Next".

Dans la fenêtre "License Agreement" affichée, sélectionnez "I accept the terms in the license agreement" et cliquez sur "Next".

Dans la fenêtre "Customer Information" affichée, renseignez tous les champs d'information, puis cliquez sur "Next".

Dans la fenêtre "Destination Folder" affichée, sélectionnez le chemin d'accès au répertoire où vous souhaitez installer le programme et cliquez sur "Next". ―Si le chemin d'accès n'est pas spécifié, le programme est installé dans le répertoire par défaut.

Dans la fenêtre "Ready to Install the Program" affichée, vérifiez le chemin d'accès au répertoire d'installation du programme et cliquez sur "Install". La progression de l'installation est affichée.

Cliquez sur "Finish" dans la fenêtre "InstallShield Wizard Complete" affichée. Sélectionnez "Launch MDC Unified" et cliquez sur "Finish" pour exécuter immédiatement le programme MDC.

L'icône de raccourci MDC Unified est créée sur le Bureau une fois l'installation terminée. ―Il se peut que l'icône d'exécution de MDC ne soit pas affichée en fonction des spécifications du produit ou du système de l'ordinateur. ―Si cette icône n'apparaît pas, appuyez sur la touche F5. Désinstallation

Sélectionnez Paramètres > Panneau de configuration dans le menu Démarrer, puis double-cliquez sur Ajout/Suppression de programmes.

Sélectionnez MDC Unified dans la liste et cliquez ensuite sur Modifier/Supprimer. "MDC" (Multiple Display Control) est une application qui vous permet de commander simultanément plusieurs périphériques d'affichage à l'aide d'un ordinateur. -Pour obtenir des détails sur la manière d'utiliser le programme MDC, reportez-vous à l'Aide après avoir installé le programme. Le programme MDC est disponible sur le site Web. Chapitre0428 Connexion à MDC Utilisation de MDC via RS-232C (normes de transmission de données série) Vous devez brancher un câble série RS-232C aux ports série de l’ordinateur et du produit. RS232C IN Ordinateur29 Utilisation de MDC via Ethernet Entrez l’IP du produit principal et connectez le périphérique à l’ordinateur. Vous pouvez connecter les périphériques d'affichage à l'aide d'un câble LAN. Connexion à l'aide d'un câble LAN direct

Plusieurs produits peuvent être connectés via le port RJ45 du produit et les ports LAN du HUB. RJ45 HUB Ordinateur30 Fonctionnalités de l'accueil Permet d’afficher les paramètres réseau. ***. ***. ***. ******. ***. ***. ******. ***. ***. ***Paramètres réseauConguration IPMasque ss-réseauAdresse IPPasserelleEnregistrer Fermer

• Configuration IP: Obtenir automatiquement, Entrer manuellement

• Adresse IP: Saisissez manuellement l'Adresse IP si Configuration IP est défini sur Entrer manuellement.

• Masque ss-réseau: Saisissez manuellement l'Masque ss-réseau si Configuration IP est défini sur Entrer manuellement.
• Passerelle: Saisissez manuellement l'Passerelle si Configuration IP est défini sur Entrer manuellement. Paramètres réseau HOME → Paramètres réseau→ ENTER E Paramètres réseau – L'image affichée peut varier en fonction du modèle. Cette fonction est disponible dans Assistance → Acc. à Accueil. Accessible via le bouton HOME de la télécommande. Chapitre0531 Paramètres ID HOME → Paramètres ID → ENTER E Paramètres ID – L'image affichée peut varier en fonction du modèle. Attribuez un ID à un moniteur. Appuyez sur u/d pour sélectionner une valeur et appuyez ensuite sur E. ID périphérique Entrez l'ID du produit connecté au câble d'entrée pour la réception des signaux d'entrée. (Plage: 0~224)

Entrez le numéro de votre choix à l'aide des touches numériques de la télécommande. Câble de connexion au PC Sélectionnez une méthode de connexion à MDC pour recevoir le signal MDC.

• Câble RS232C communiquez avec MDC via le câble stéréo RS232C.

• Câble RJ45(LAN) communiquez avec MDC via le câble stéréo RJ45.32 Plus de paramètres HOME → Plus de paramètres → ENTER E Plus de paramètres – L'image affichée peut varier en fonction du modèle. Le menu de paramètres d'image s'affiche.33 Afchage à l'écran Afchage à l'écranAfchage du messageLangue des menusFrancêsAfchage à l'écranAssistance – L'image affichée peut varier en fonction du modèle. Afchage du message MENUm → Affichage à l'écran → Affichage du message → ENTERE Infos sur la source Indiquez si vous souhaitez afficher le menu OSD source en cas de modification de la source d'entrée. • Arrêt / Activé Aucun message de signal Permet de choisir d'afficher l'OSD sans signal lorsqu'aucun signal n'est détecté. • Arrêt / Activé Langue des menus MENU m → Affichage à l'écran → Langue des menus → ENTER E Vous pouvez définir la langue des menus. ―Une modification du paramètre linguistique est appliquée uniquement au menu à l'écran. Elle ne concerne pas les autres fonctions de votre ordinateur. Chapitre0634 Assistance Chapitre07 Mise à jour du logiciel MENU m → Assistance → Mise à jour du logiciel → ENTER E Le menu Mise à jour du logiciel vous permet d'installer la toute dernière version du logiciel de votre produit.

Faites bien attention à ne pas mettre le produit hors tension tant que la mise à niveau n'est pas terminée. Le produit se mettra automatiquement hors et sous tension une fois la mise à niveau du logiciel achevée. Contacter Samsung MENU m → Assistance → Contacter Samsung → ENTER E Consultez ces informations si votre produit ne fonctionne pas correctement ou si vous voulez mettre le logiciel à niveau. Vous pourrez trouver les informations relatives à nos centres d'appel et à la procédure de téléchargement des produits et logiciels.

Contacter Samsung et recherchez le Code du modèle et la Version du logiciel du produit.35 Acc. à Accueil Accessible via le bouton HOME de la télécommande. MENU m → Assistance → Acc. à Accueil → ENTER E

Pour plus de détails sur les sous-options, consultez le chapitre «Fonctionnalités de l'accueil». Réinitial. tout MENU m → Assistance → Réinitial. tout → ENTER E Cette option rétablit tous les paramètres par défaut d’un produit.36 Caractéristiques techniques Général Nom du modèle SBB-MT AlimentationCA 100 à 240 VAC (+/- 10%), 60 / 50 Hz ± 3 HzReportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays.Considérations environnementalesFonctionnement Température: 0 C - 40 C (32 F - 104 F) Humidité: 10% à 80%, sans condensationStockage Température: -20 C - 45 C (-4 F - 113 F) Humidité: 5% à 95%, sans condensationModèles pris en charge EME Ce produit est de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l’utilisateur sera amené à prendre des mesures appropriées. ―Pour les spécifications détaillées de l'appareil, veuillez visiter le site Web de Samsung Electronics. Chapitre0837 Annexe Prise en charge des frais de service (imputables aux clients) ―Même si une demande d'intervention est effectuée pendant la période de garantie, la visite d'un technicien peut vous être facturée dans les cas suivants : Produit non défectueux La demande porte sur le nettoyage du produit, un réglage, des explications, la réinstallation, etc.

• Si un technicien fournit des instructions sur l'utilisation du produit ou procède simplement à des réglages d'options sans démonter le produit.
• Le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal du réseau filaire, etc.)
• Le produit est réinstallé ou d'autres appareils ont été connectés après la première installation du produit.
• Le produit est réinstallé suite à un déplacement dans un autre endroit ou dans un autre bâtiment.
• Le client demande des instructions sur la manière d'utiliser l'appareil de façon à coexister avec un autre produit de l'entreprise.
• Le client demande des instructions sur la manière d'utiliser le réseau ou un autre programme de l'entreprise.
• Le client demande l'installation du logiciel et la configuration du produit.

• Le technicien de maintenance est chargé d'éliminer / de nettoyer la poussière ou d'autres matières étrangères à l'intérieur du produit.
• Le client demande une autre installation après l'achat d'un produit en ligne ou via le télé-achat. Dommage provoqué par le client Cas où le dommage du produit est provoqué par une mauvaise manipulation ou réparation imputable au client.Si un dommage causé au produit est dû à l'un des facteurs suivants : • Impact ou chute externe.
• Utilisation de matériaux ou d'un produit vendu séparément non recommandé(s) par Samsung.
• Réparation effectuée par une personne qui ne représente pas un prestataire de services externe ou un partenaire agréé par Samsung Electronics Co., Ltd. • Refonte ou réparation du produit effectuée par le client.
• Utilisation d'une tension inappropriée ou de connexions électriques non autorisées.

• Précautions ou avertissements indiqués dans le manuel d'utilisation non suivis. Autres cas

• La défaillance du produit résulte d'une catastrophe naturelle. (foudre, incendie, tremblement de terre, inondation, etc.)
• Tous les composants consommables sont épuisés. (batterie, encre, lumières fluorescentes, tête, vibrateur, lampe, filtre, ruban, etc.) ―Si le client demande une intervention alors que le produit ne présente aucun défaut, des frais de service pourront lui être facturés. Veuillez lire attentivement le manuel d'utilisation au préalable. Chapitre0938 Licence The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. Open Source Announcement To send inquiries and requests for questions regarding open sources, contact Samsung via Email (oss.request@samsung.com).
