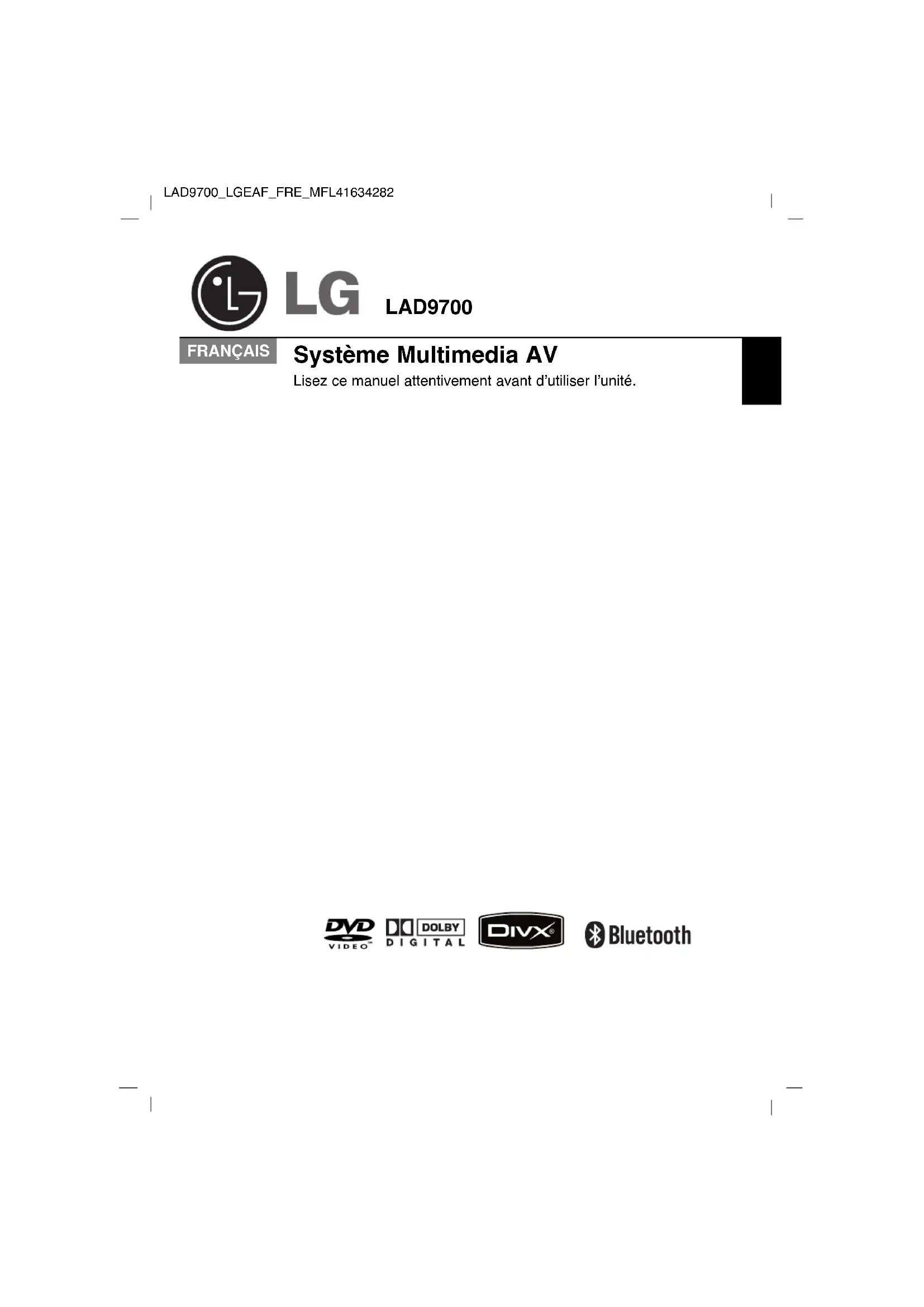

MODE D'EMPLOI LAD9700 LG

Système Multimedia AV

Lisez ce manuel attentivement avant d'utiliser l'unité.

Consignes de sécurité

ATTENTION

Ce symbole sert à prévenir l'utilisateur de la présence de tensions dangereuses non isolées au sein du boîtier, tensions suffisamment élevées pour constituer un risque d'électrocution.

Pour réduire le risque d'incendie ou de choc électrique, n'exposez cet appareil ni à des mouillures ou éclaboussures, ni à la pluie où l'humidité.

Le point d'exclamation à l'intérieur d'un triangle équilatéral alerte l'utilisateur sur la présence d'instructions importantes de fonctionnement et d'entretien dans la brochure fournie avec l'appareil.

La température extérieure de l'appareil peut être très élevée. Veuillez l'utiliser uniquement après l'avoir bien installé dans votre véhicule.

Faites toujours fonctionner le véhicule de manière sûre. Évitez de déconcentrer votre attention lors de votre conduite, et soyez toujours informé des conditions de la circulation. Ne modifiez ni les réglages, ni aucune autre fonction. Garez-vous dans un endroit sûr et autorisé avant d'effectuer de telles procédures. Pour renforcer la sécurité, certaines fonctions ne peuvent être activées que si le frein à main est serré.

Lors de la conduite, réglez le volume sonore à un niveau convenable.

Ne laissez pas tomber l'appareil et évitez à tout moment les chocs violents.

Le conducteur ne doit pas regarder le moniteur tout en conduisant. S'il le faisait, il risquerait de se distraire et de provoquer un accident.

Ne pas utiliser l'appareil pendant très longtemps à des températures extrêmement basses ou élevées. (-10°C à 60°C)

Ce système de navigation est prévu pour une utilisation à bord des véhicules disposant d'installations électriques à prise de masse de polarité négative (12V). Avant de l'installer dans un camping-car, un camion ou un autobus, veuillez vérifier la tension de la batterie. Pour éviter un court-circuit dans le système électrique, assurez-vous de débrancher le câble de la batterie ● avant de commencer l'installation.

Afin de réduire les risques de choc électrique, n'enlevez pas le couvercle ou la partie arrière de l'appareil. Aucun composant interne ne peut être réparé par l'utilisateur. Pour toute réparation, adressez-vous à un technicien qualifié.

Consignes de sécurité

À propos de cette unité

ATTENTION :

Cette unité utilise un Système Laser. Pour assurer une utilisation appropriée de l'appareil, veuillez lire ce manuel du propriétaire soigneusement et le conserver pour référence ultérieure. Si l'unité a besoin d'entretien, contactez un centre de service technique agréé. L'utilisation de contrôles, de réglages ou l'exécution de procédures autres que ceux spécifiés ici peuvent causer une exposition dangereuse aux radiations. Pour éviter l'exposition directe au faisceau laser, n'essayez pas d'ouvrir le boîtier. Les radiations laser sont visibles lorsque l'appareil est ouvert. NE REGARDEZ PAS LE FAISCEAU LASER.

Avant d'installer l'unité

- Ce produit a été conçu pour les véhicules équipés d'une batterie de 12V et d'une mise à la terre négative. Vérifier les caractéristiques de votre batterie avant d'installer l'unité.

- Pour éviter les courts-circuits, veillez à déconnecter le câble négatif de la batterie avant de procéder à l'installation.

- Ce produit ne peut pas être installé dans un véhicule si le contacteur de démarrage ne prévoit pas une position ACC (accessoire).

- Le câblage du connecteur peut différer d'un constructeur à l'autre, même avec des connecteurs ISO. Nous vous recommandons d'examiner les possibilités de câblage du véhicule avant de connecter l'autoradio. Veuillez accorder une attention particulière à la broche 5, une erreur de connexion pourrait en effet endommager la voiture ou la radio.

Faites particulièrement attention lors de l'installation sur les modèles VW/Audi/Skoda/Seat sortis après 97, car une tension de 12V risque de traverser la broche 5, ce qui pourrait endommager l'autoradio. Sur les modèles Ford d'après 96 équipés d'un connecteur ISO, vous risquez même d'endommager les micro-ordinateurs embarqués en cas d'erreur de connexion. L'emploi d'adaptateurs disponibles dans le commerce peut faciliter l'installation.

Consignes de sécurité

Types de disques lisibles

DVD (disque de 12 cm)

Disques CD (VCD)

(disque de 12 cm)

Disques CD audio

(disque de 12 cm)

Cet unité lit également les DVD±R, DVD±RW et CD-R or CD-RW contenant des enregistrements audio, des fichiers MP3, WMA, JPEG, ou DivX.

• En fonction des conditions liées à l'équipement d'enregistrement ou aux disques CD-R/RW (ou DVD±R/±RW), il se peut que l'appareil ne puisse pas effectuer la lecture de certains disques CD-R/RW (ou DVD±R/±RW).
• Ne collez de papier ni d'étiquette sur aucune des deux faces du disque (face étiquetée ou face enregistrée).
• N'utilisez pas de disques ayant des formes irrégulières (par exemple, en forme de cœur ou octogonaux). Autrement, cela pourra it entraîner un défaut de fonctionnement.

Précautions à suivre lors de la manipulation des disques et du lecteur

• Un disque défectueux ou sale inséré dans l'unité peut être à l'origine d'un défaut sonore pendant la lecture.
• Saisissez le disque par ses bords intérieurs ou extérieurs.
• Ne pas toucher la surface de la face vierge du disque.
• Ne collez pas d'étiquettes ou de ruban adhésif sur la surface du disque.
  • N'exposez pas le disque à la lumière directe du soleil, ou à une chaleur excessive.
• Cette unité n'accepte pas de disques de 8cm (utilisez seulement des disques de 12cm).

• Nettoyez le disque avant l'utilisation. Essuyez le disque avec un chiffon de nettoyage, en allant du centre vers l'extérieur.
• N'utilisez jamais de solvants, tels que la benzine ou l'alcool, pour nettoyer le disque.

Essuyez périodiquement les contacts à l'arrière du panneau de commande avec un coton-tige humecté d'alcool.

Si l'unité ne fonctionne pas correctement, retirez le panneau de commande et appuyez sur le bouton de réinitialisation avec une pointe de stylo à bille ou un objet similaire.

Consignes de sécurité

À propos de l'affichage du symbole ∅

Lors du visionnement d'un disque DVD, vous essayez d'activer une fonction, mais celle-ci ne peut être accomplie. Lorsque cela arrive, le symbole 6 affiche à l'écran de l'appareil.

Code régional

Cet appareil est conçu et fabriqué pour lire des disques DVD codés pour la région 5. Cette unité peut lire seulement des disques DVD portant l'étiquette "5" ou « ALL »' [TOUTES].

Remarques quant aux codes régionnaux

• L 'étui de chaque disque DVD affiche un globe comportant un ou plusieurs chiffres. Ce chiffre doit correspondre au code de région de votre récepteur DVD pour voiture; autrement, la lecture du disque s'avèrera impossible.
• Si vous tentez d'effectuer la lecture d'un disque comportant un code de région différent, le message "DVD region code" [Code de région DVD] s'affichera à l'écran.

SÉLECTION DU STANDARD VIDÉO

Vous devez sélectionner un standard vidéo compatible avec le moniteur. Si le message « NO DISC » apparaît dans la fenêtre de l'afficheur, appuyez sur la touche III de la télécommande pendant plus de 5 secondes pour pouvoir sélectionner le système de codage de la vidéo (NTSC, PAL). Si vous sélectionnez un standard non pris en charge par le moniteur, vous obtiendrez une mauvaise qualité d'image (couleur naturelle de l'image dégradée).

NTSC : sélectionnez ce standard lorsque l'unité est connectée à un moniteur NTSC.

PAL: sélectionnez ce standard lorsque l'unité est connectée à un moniteur PAL.

COPYRIGHT

La copie, la reproduction, la diffusion, la diffusion en public, la télédiffusion, l'exportation, le prêt, l'échange, ou la location d'oeuvres protégées par les droits d'auteur sans l'accord des détenteurs des droits est illégale. Ce produit comporte un mécanisme de protection contre la copie développé par Macrovision.

Certains disques intègrent des protections numériques contre la copie. Lors de la lecture de ces disques, une image brouillée apparaît. Ce produit intègre une technologie de protection des droits d'auteur qui est protégée par des méthodes se réclamant de certains brevets U.S. et d'autres droits de propriété intellectuelle détenus par Macrovision Corporation et d'autres ayants droit. L'exploitation de cette technologie de protection des droits d'auteur sans l'accord de Macrovision Corporation est interdite. Son usage est restreint au cercle familial ou à d'autres cadres limités, sauf indication contraire de Macrovision Corporation. L'ingénierie à rebours, et toute autre tentative de reconstitution de la logique du procédé est strictement interdite.

Fabriqué sous license de Dolby Laboratories. Dolby et le symbole double D sont des marques de Dolby Laboratories. DVD Logo est une marque de commerce de DVD Format/Logo Licensing Corporation

Table des Matières

Panneau de commande/Moniteur ....8

Télécommande....9-10

Télécommande/ Accessoires ....10

Connexion 11-14

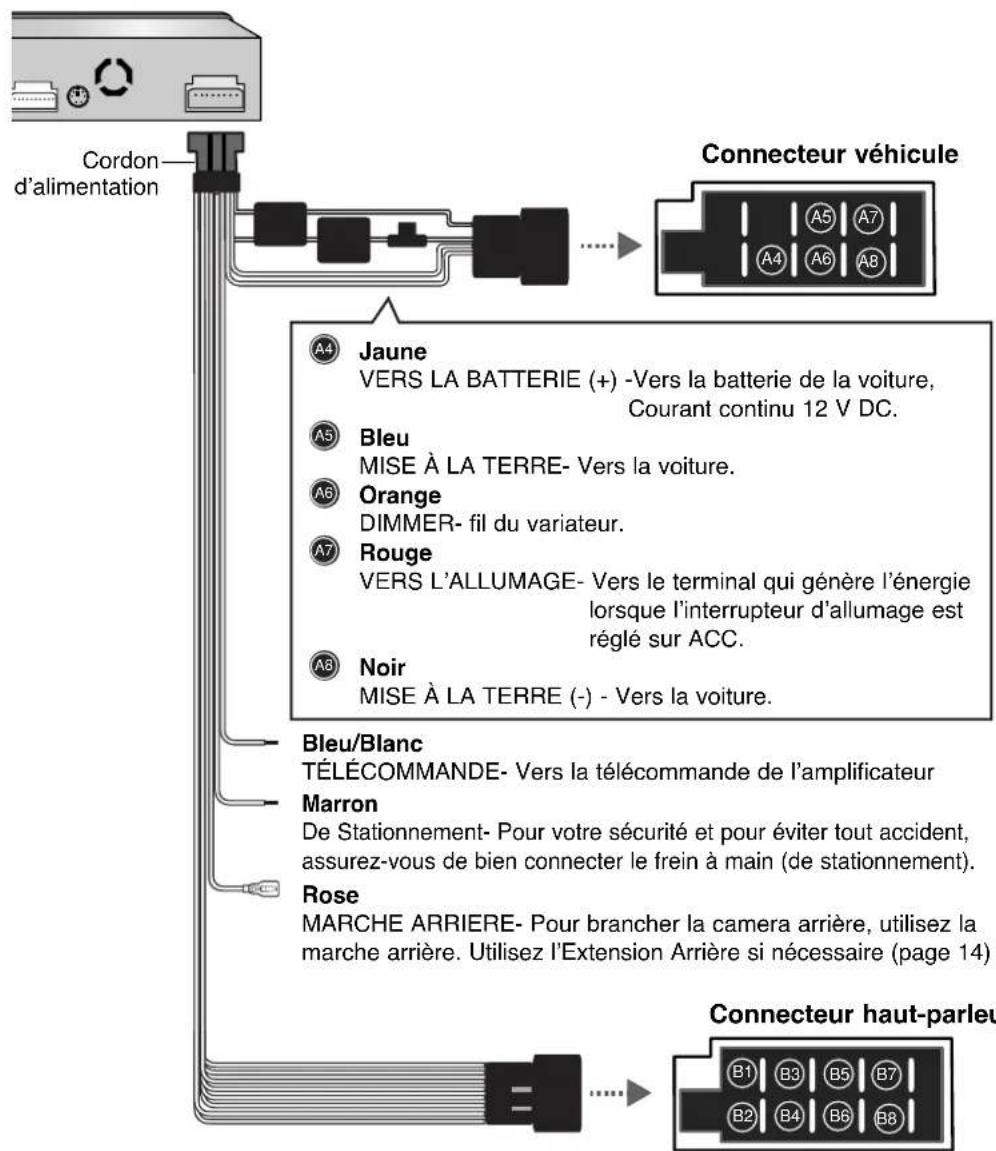

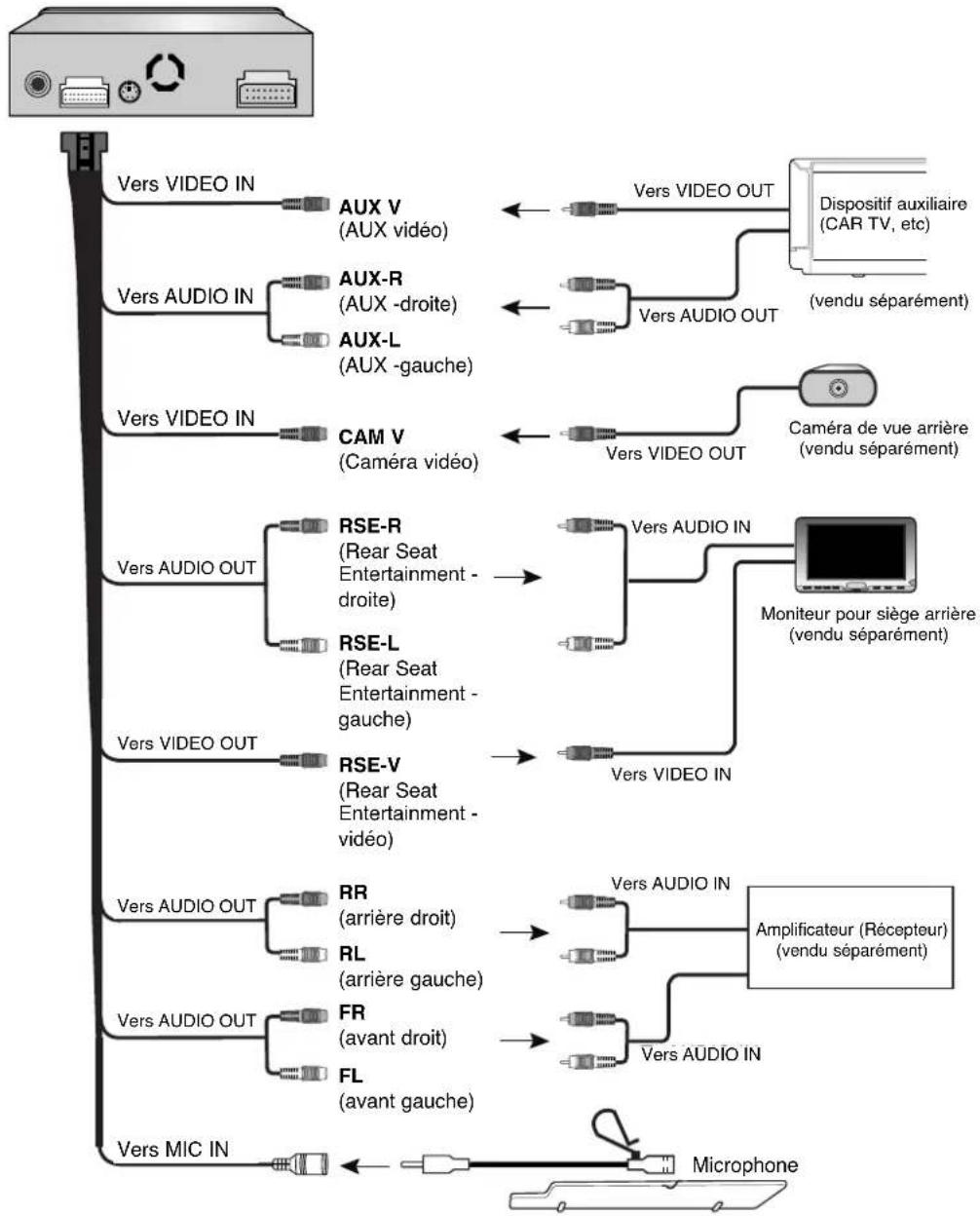

Raccordement du système ....11

Raccordement à un dispositif auxiliaire vendu séparément .....12

Connexion de l'antenne radio du véhicule 13

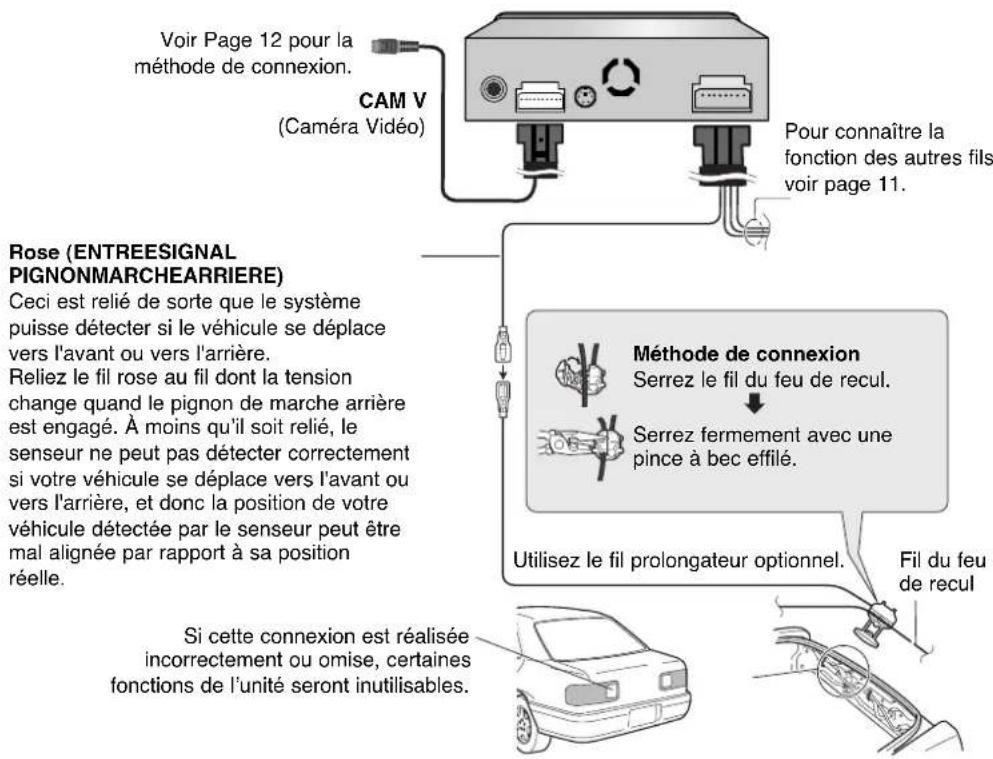

Connexion d'une caméra de rétrovisée ....14

Installation ....15

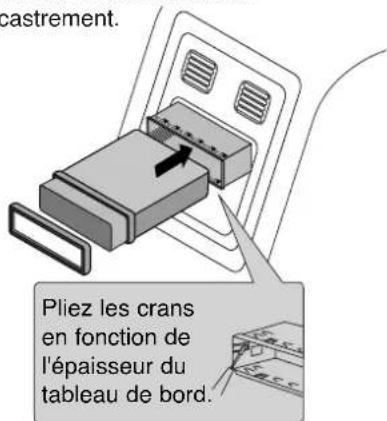

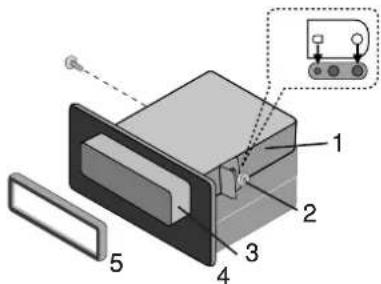

Installation de base/ Détachement du récepteur existant. .....15

Installation ISO-DIN/ Détachement du panneau de commande/ Fixation du panneau de commande ...15

Fonctionnement de base ....16-22

Mise sous tension de l'appareil/Mise hors tension de l'appareil/Ouverture/Fermeture de l'écran LCD .....16

Insertion d'un disque/ Éjection d'un disque/Réglage du volume/Sourdine .....16

Changement de l'angle du moniteur/ Rotation de l'écran LCD en position horizontale . . .16

Sélection d'un égaliseur (EQ)/Rear Seat Entertainment .....17

Sélection d'une source à l'aide de la télécommande .....18

Sélection d'une source à partir de l'écran tactile ....18

Fenêtre de configuration SETUP 18-22

Fonctionnement Bluetooth .....23-29

Comprendre la technologie sans fil Bluetooth .....23

Connexion de l'unité et du téléphone Bluetooth .....23-24

Déconnexion/Reconnexion Du téléphone Bluetooth .....24

Composer un numéro de Téléphone/Changement de la sortie son durant un appel . . . .25

Passer un appel à partir d'un numéro abrégé/Passer un appel à partir des appels récents . . .25

Répondre aux appels/Utilisation de l'annuaire .....26-27

SETUP 28-29

Fonctionnement DVD/VCD ....30-32

Lecture d'un disque DVD/VCD .... 30

Lecture/ Arrêt/ Pause/ Sauter au chapitre/à la piste suivant .....30

Revenir au commencement du chapitre .....30

de la piste en cours de lecture ....30

Arrêt sur image et lecture image par image/ Ralenti .....31

SCAN/ MENU/SEARCH 31

REPEAT/ AUDIO/ SUBTITLE/ ANGLE/ Fonctionnement du symbole .....32

Table des Matières

Fonctionnement DivX ....33-34

Lecture d'un disque DivX/ Lecture/ Arrêt/ Pause . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Sauter au fichier suivant/ Sauter au à la piste précédent(e) 33

Revenir au début du fichier en cours ....33

Èt sur image et lecture image par image ....33

Ralenti/ Rechercher/ REPEAT/ AUDIO/ SUBTITLE .....34

Localiser un fichier/dossier en utilisant la liste ....34

Fonctionnement CD/MP3/WMA ....35-36

Lecture d'un CD Audio et d'un fichier MP3/WMA 35

INFORMATION 35

SCAN [BALAYAGE]/ REPEAT [RÉPÉTITION]/ SHUFFLE .....36

Localiser un fichier/dossier en utilisant la liste ....36

Fonctionnement Photo 37

Lecture des fichiers photo/ Format des images .....37

Localiser un fichier/dossier en utilisant la liste ....37

Fonctionnement de la Radio ....38

Écoute des stations radio/ AS (Auto search memory) 38

Stockage et rappel des stations .....38

Dépannage 39

Codes des langues/Codes régionaux ....40

Liste des téléphones Bluetooth compatibles .....41-43

Caractéristiques Techniques

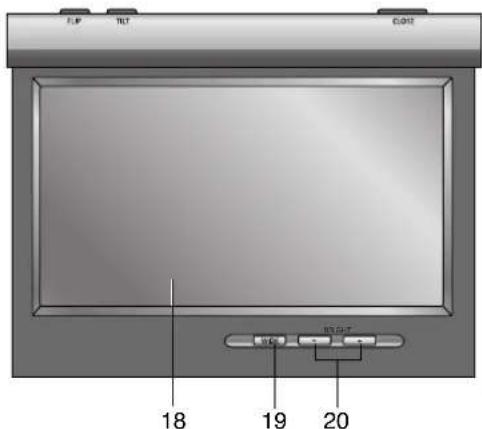

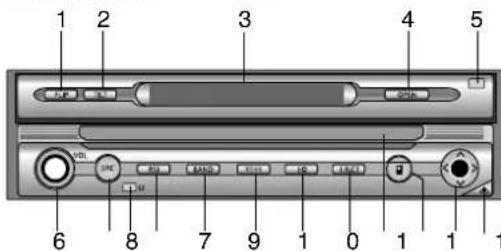

Panneau de commande/Moniteur

1 2 3 4 5 6 7 8 9 0 1 1 1

12

FLIP TILT COST 18 19 20

1. FLIP [RETOURNEMENT]

Bascule temporairement le panneau LCD en position horizontale lorsque celui-ci est vertical.

1. TILT [INCLINAISON]

Règle l'angle du moniteur.

Ouvre (ou referme) le moniteur.

1. CAPTEUR À GRADATEUR

2. Bouton de réglage du volume (VOL)

• Règle le volume sonore.
• Power on [allumer] (appuyer)
• Power off [éteindre] (appuyer longtemps)
- Mute [sourdine] (appuyer brièvement)

1. SRC (Source)

Change la source.

1. CAPTEUR À DISTANCE

2. RSE (Rear Seat Entertainment)

3. BAND [BANDE]

Sélectionne la bande.

1. XDSS

Permet d'améliorer les aigus et les graves.

1. EQ [Égaliseur]

Sélectionne différentes courbes de fréquence.

1. EJÈCT [ÉJECTER]

Éjecte le disque de l'unité.

1. Fente disque

13 15,14,1617 15. TÉLEPHONE (☐)

Sélectionne le mode Bluetooth.

1. Touches de direction

(haut/bas/gauche/droite)

- Pour se déplacer dans les dossiers.

• Pour se déplacer dans les menus.

- Skip (Appuyer briévement.)

- Seek (Appuyer briévement.)

- Enter

Remarques

- Ne pas trop forcer sur le bouton à 5 crans ou bien il pourrait ne plus bien fonctionner.

- Lorsque le bouton à 5 crans ne revient pas au centre automatiquement, faites-le revenir manuellement.

17.

Pour détacher le panneau de contrôle.

1. LCD

2. WIDE [LARGE]

Change les dimensions de l'écran.

1. LUMINOSITÉ -/+

Permet de régler la luminosité du moniteur.

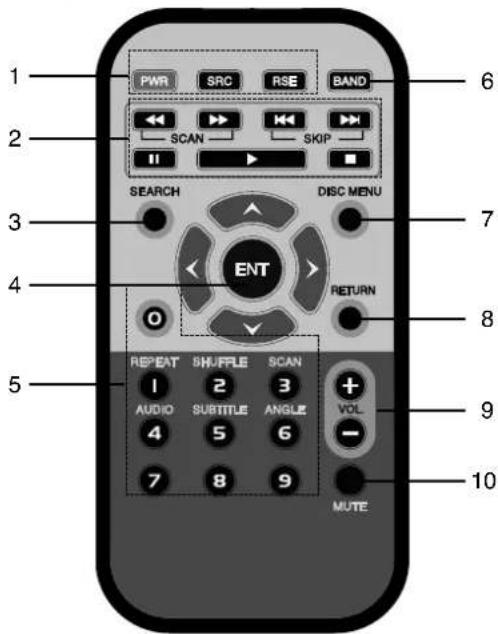

Télécommande

1 PWR SRC RSE BAND 2 SCAN SKIP 3 SEARCH DISC MENU 4 ENT RETURN 5 REPEAT SHUFFLE SCAN 1 AUDIO SUBTITLE ANGLE + VOL - 7 8 9 MUTE 6 7 8 9 10

1. POWER (PWR)

Permet d'allumer ou d'éteindre l'appareil. SOURCE (SRC)

Pour sélectionner une source. RSE (Rear Seat Entertainment)

2. SCAN

• Permet de faire une recherche en arrière ou en avant.
• Réglage manuel des stations de radio. SKIP I ◀◀◀/▶▶▶
• Passe au chapitre, piste ou fichier précédent/suivant.
• Revient au début du chapitre, piste ou fichier.
• Réglage automatique des stations de radio.

PAUSE II

PLAY ▶

STOP ■

3. SEARCH [RECHERCHE]

Sélectionne un chapitre ou un titre.

4. / ↗ ↘ ↕ ↗

(vers le haut/ bas/ à gauche/ droite)

Sélectionne un élément de menu. ENTER (ENT)

Confirme la sélection d'un menu.

5. Pavé numérique [0-9]

• Pour sélectionner les options numérotées dans un menu.
• Pour sélectionner une fréquence de station radio stockée (1-6).

REPEAT [RÉPÉTITION]

Répète un chapitre, une piste, un titre ou un fichier.

SHUFFLE [ALÉATOIRE] CD/MP3/WMA

Permet de lire les plages ou les fichiers dans un ordre au hasard.

SCAN [BALAYAGE] CD

Permet de lire les 10 premières secondes de toutes les plages.

AUDIO DivXt

Sélection de la langue audio.

SUBTITLE [SOUS-TITRES] DIVX

Sélection de la langue des sous-titres. ANGLE DVD

Sélection de l'angle de vue du DVD si disponible.

6. BAND [BANDE]

Sélection des bandes FM et MW(AM).

7. DISC MENU [MENU DISQUE]

Permet d'accéder au menu d'un disque DVD.

8. RETURN [REPRISE]

Permet d'afficher le menu du disque avec fonction PBC.

9. VOLUME

Régloge le volume.

10. MUTE

Couper le volume.

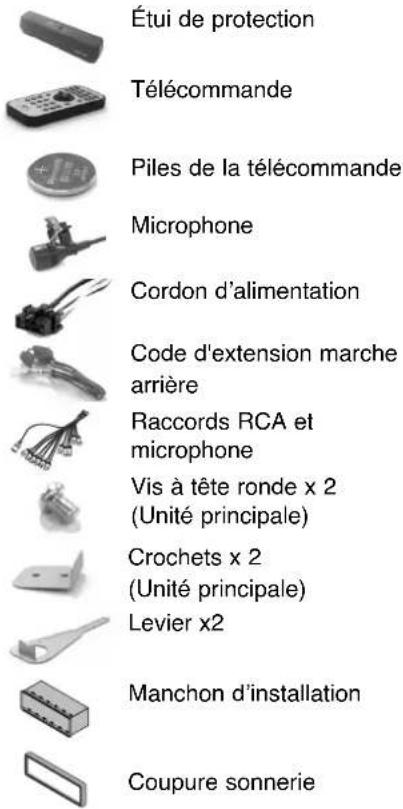

Télécommande / Accessoires

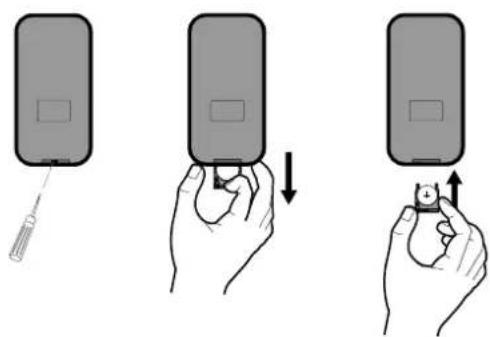

Installation de la pile de la télécommande

Tirez le plateau vers l'extérieur sur la face arrière du compartiment de pile de la télécommande à l'aide d'un crayon ou d'un stylo à bille puis insérez-y une pile en respectant la polarité (+/-).

1 Retirez le compartiment à pile à l'aide d'un crayon ou d'un stylo à bille.
2 Placez la pile dans le compartiment de pile.
3 Remettez à sa place le compartiment de pile.

Utilisation de la télécommande

Orientez la télécommande vers le panneau de commande pour piloter l'unité.

Remarques

• Utilisez uniquement une pile de lithium CR2025 (3V).
• Enlevez la pile de la télécommande si celle-ci ne va pas être utilisée pendant une période prolongée.
• Ne laissez pas l'appareil dans un endroit chaud ou humide.
• Évitez de mettre la pile en contact avec des outils métalliques.
• Ne stockez pas la pile avec des matériaux métalliques.
• En cas de fuite de la pile, essuyez la télécommande avec soin et insérez une autre pile.

Accessoires

Étui de protection Télécommande Piles de la télécommande Microphone Cordon d'alimentation Code d'extension marche arrière Raccords RCA et microphone Vis à tête ronde x 2 (Unité principale) Crochets x 2 (Unité principale) Levier x2 Manchon d'installation Coupure sonnerie

Connexion

Raccordement du système

Cordon d'alimentation Connecteur véhicule A4 Jaune VERS LA BATTERIE (+) -Vers la batterie de la voiture, Courant continu 12 V DC. A5 Bleu MISE À LA TERRE- Vers la voiture. A6 Orange DIMMER- fil du variateur. A7 Rouge VERS L'ALLUMAGE- Vers le terminal qui génère l'énergie lorsque l'interrupteur d'allumage est réglé sur ACC. A8 Noir MISE À LA TERRE (-) - Vers la voiture. Bleu/Blanc TÉLÉCOMMANDE- Vers la télécommande de l'amplificateur Marron De Stationnement- Pour votre sécurité et pour éviter tout accident, assurez-vous de bien connecter le frein à main (de stationnement). Rose MARCHE ARRIERE- Pour brancher la camera arrière, utilisez la marche arrière. Utilisez l'Extension Arrière si nécessaire (page 14) Connecteur haut-parleu B1 B3 B5 B7 B2 B4 B6 B8

B1: Violet : ARRIERE DROIT +
B2: Rayé Violet / Noir :ARRIERE DROIT-
B3: Gris : AVANT DROIT +
B4 : Rayé Gris / Noir : AVANT DROIT –

B5 : Blanc : AVANT GAUCHE +
B6 : Rayé Blanc / Noir : AVANT GAUCHE –
B7 : Vert :ARRIERE DROIT +
BB : Rayé Vert / Noir : ARRIERE DROIT –

Connexion

Raccordement à un dispositif auxiliaire vendu séparément

Connexion

Connexion de l'antenne radio du véhicule

Connectez l'antenne radio du véhicule à la prise d'antenne de l'unité.

Connexion d'une caméra de rétrovisée

Si vous utilisez une caméra de rétrovisée à l'arrière du véhicule en association à l'unité, il est possible de faire en sorte que l'image vidéo en provenance de la caméra placée à l'arrière du véhicule s'affiche automatiquement sur le moniteur au passage du levier de vitesse en position REVERSE (R) (lorsque la marche arrière est engagée).

La caméra de rétrovisée permet également d'avoir une vue d'ensemble de ce qui se passe derrière vous sur la route lorsque vous conduisez.

Remarques

• Utilisez uniquement l'entrée pour reproduire une image symétrique ou inversée en provenance de la caméra de rétrovisée. Une utilisation différente peut provoquer des dégâts.
  • L 'image sur l'écran peut apparaître inversée.
• La caméra de rétrovisée sert aussi bien à garder un oeil sur les engins remorqués (caravanes...) qu'à reculer dans une place de stationnement étroite. N'utilisez pas cette caméra à d'autres fins.
• L 'appréciation des distances peut être faussée : les objets peuvent ainsi apparaître plus proches ou plus lointains que dans la réalité.
• V euillez noter que les bords de l'image reproduite par la caméra de surveillance arrière peuvent légèrement différer selon que l'image est affichée en mode plein écran lors de la manœuvre de recul, ou si les images sont utilisées pour contrôler l'arrière du véhicule lorsque celui-ci avance.

Voir Page 12 pour la méthode de connexion. CAM V (Caméra Vidéo) Pour connaître la fonction des autres fils voir page 11. Rose (ENTREESIGNAL PIGNONMARCHEARRIERE) Ceci est relié de sorte que le système puisse détecter si le véhicule se déplace vers l'avant ou vers l'arrière. Reliez le fil rose au fil dont la tension change quand le pignon de marche arrière est engagé. À moins qu'il soit relié, le senseur ne peut pas détecter correctement si votre véhicule se déplace vers l'avant ou vers l'arrière, et donc la position de votre véhicule détectée par le senseur peut être mal alignée par rapport à sa position réelle. Méthode de connexion Serrez le fil du feu de recul. Serrez fermement avec une pince à bec effilé. Utilisez le fil prolongateur optionnel. Fil du feu de recul Si cette connexion est réalisée incorrectement ou omise, certaines fonctions de l'unité seront inutilisables.

Installation

Installation de base

Avant l'installation, assurez-vous que le commutateur d'allumage est réglé sur OFF et enlevez la borne de la batterie de la voiture afin d'éviter un court-circuit.

1. Enlevez le récepteur existant.
2. Établissez les raccordements nécessaires.
3. Installez le boîtier d'encastrement.
4. Installez l'unité dans le boîtier d'encastrement.

castrement. Pliez les crans en fonction de l'épaisseur du tableau de bord.

Détachement du récepteur existant.

Si le tableau de bord a déjà un boîtier d'encastrement pour loger le récepteur, celui-là doit être enlevé.

1. Enlevez le support arrière de l'appareil.
2. Enlevez le panneau avant et la garniture recouvrant l'appareil.
3. Insérez le levier Ⓐ à travers l'orifice de l'un des deux côtés de l'appareil. Procédez de la même manière de l'autre côté et retirez l'appareil du boîtier d'encastrement.

1. Glissez l'unité dans le cadre ISO-DIN.
2. Installez les vis enlevées à l'ancienne unité.
3. Glissez l'unité et le cadre dans l'ouverture du tableau de bord.
4. Installez le panneau de bord ou une plaque adaptateur.
5. Installez la garniture à l'endroit approprié.

Détachement du panneau de commande

Vous pouvez détacher le panneau de commande quand vous quittez la voiture. Lors du détachement ou de la remise en place du panneau de commande, faites attention à ne pas endommager les connecteurs situés sur la partie arrière du panneau de commande et sur le porte-panneau.

1. Appuyez sur la touche “” pour déverrouiller le panneau de commande.

1. Détachez le panneau de commande de l'unité.
2. Mettez le panneau de commande détaché dans son étui.

Fixation du panneau de commande

1. Insérez le côté gauche du panneau de commande dans la rainure du porte-panneau.
2. Appuyez sur le côté droit du panneau de commande pour le fixer au porte-panneau.

Fonctionnement de base

Mise sous tension de l'appareil

Appuyez sur n'importe quel autre bouton (PWR sur la télécommande) excepté ⚠ (bouton EJECT sur le panneau de commande).

Remarque

Lorsque vous insérez un disque dans le « mange-disque », l'unité se met en marche automatiquement.

Mise hors tension de l'appareil

Appuyez et maintenez appuyé le bouton « VOL » (bouton PWR sur la télécommande).

Ouverture / Fermeture de l'écran LCD

Appuyez sur la touche « OPEN / CLOSE » [OUVRIR / FERMER]. Cela permettra d'ouvrir ou de fermer l'écran LCD.

Remarque

Le panneau LCD se fermera automatiquement si vous mettez l'appareil hors tension.

Insertion d'un disque

Insérez un disque dans le « mange-disque », la lecture commence automatiquement.

Éjection d'un disque

Appuyez sur la touche « EJECT » [ÉJECTER]. Le disque est automatiquement éjecté de la fente d'insertion.

Remarque

Si, au bout d'environ 10 secondes, le disque éjecté n'est pas retiré, il est automatiquement réinséré dans la fente de chargement du disque.

Réglage du volume

Tournez le bouton « VOL » (Appuyez sur les boutons VOL. -/+ de la télécommande pour régler le volume).

Remarque

Lorsque vous mettez l'appareil hors tension, le niveau sonore réglé avant de l'éteindre est gardé en mémoire de manière automatique. Chaque fois que vous rallumez l'appareil, le niveau de volume réglé est celui qui a été mémorisé en dernier.

Sourdine

Appuyez sur le bouton « VOL » pendant l'écoute d'une source quelconque. Pour rétablir le niveau de volume précédent, appuyez de nouveau sur le bouton.

Changement de l'angle du moniteur

Appuyez sur la touche "TILT" pour régler le panneau LCD sur un angle de vue convenable. Chaque fois que vous appuyez sur cette touche, l'angle du panneau LCD change de manière progressive.

Remarque

Le réglage de l'angle du panneau LCD est gardé en mémoire, ce qui fait que le moniteur revient automatiquement à cet angle lors de la prochaine ouverture.

Rotation de l'écran LCD en position horizontale

Appuyez sur la touche 'FLIP'.

Si la position verticale du panneau LCD gène le fonctionnement de la climatisation, l'écran LCD peut être mis à l'horizontale temporairement.

Pour revenir à la position d'origine, appuyez de nouveau sur la touche « FLIP ».

Remarque

Le panneau LCD retourne automatiquement à la position d'origine en émettant un bip sonore 10 secondes après cette opération.

Fonctionnement de base

Sélection d'un égaliseur (EQ)

Appuyez sur la touche EQ à plusieurs reprises pour choisir un égaliseur. Le mode change comme il suit: FLAT → POP → CLASSIC → ROCK → JAZZ → VOCAL → SALSA → SAMBA → USER → XDSS+ → FLAT...

500K F51 87.50 96.00 96.00 100.00 100.00 $10.00 CLASSIC Auto Scan

• POP : Idéal pour de la musique R&B, Soul et Country.
• CLASSIC : Idéal pour de la musique d'orchestre.
• ROCK : Idéal pour de la musique Hard Rock et Heavy Metal.
  • JAZZ : Optimisé pour l'écoute du Jazz.
• VOCAL : Réalisme puissant avec une très bonne qualité de son.
  • SALSA : Reproduit l'acoustique de la musique salsa.
  • SAMBA : Reproduit l'acoustique de la musique samba.
• USER : Utilisez ce menu pour régler le niveau sonore à votre gré.
• XDSS+ : Renforcement des aigus, des graves et de l'effet surround (son 3D).

Rear Seat Entertainment (Système de divertissement arrière)

Vous pouvez rediriger n'importe quelle source vers un moniteur ancré dans l'appui-tête des sièges avant ou dans le plafonnier du véhicule, afin que les passagers situés à arrière bénéficient de l'expérience multimédia, pourvu que les moniteurs arrières soient connectés à la sortie RSE.

1. Insérez un disque dans le « mange-disque », la lecture commence automatiquement.

2. Appuyez sur le bouton « RSE » jusqu'à ce que l'indication « RSE DVD » apparaisse à l'écran, quand un disque est lu et que le signal est redirigé sur le moniteur des passagers assis à l'arrière.

L'indication « RSE DVD » apparaît quelques secondes à l'écran puis disparaît.

1. Sélectionnez n'importe quelle autre source à l'exception de la source DVD/CD en appuyant à plusieurs reprises sur le bouton « SRC ».

2. Pour annuler, appuyez sur le bouton « RSE ».

L'indication « RSE OFF » apparaît à l'écran. L'indication « RSE OFF » apparaît quelques secondes à l'écran puis disparaît.

Remarques

• Si vous sélectionnez n'importe quelle autre source en mode « RSE OFF », cela met fin à la diffusion du contenu multimédia vers le moniteur des passagers assis à l'arrière.
• Désactivez également les haut-parleurs arrière pour une interruption totale : « Rear Speaker » à « Off ». (Page 20)

Fonctionnement de base

Sélection d'une source à l'aide de la télécommande

Chaque pression du bouton SRC modifie la source. Le passage d'une source à l'autre suit la séquence suivante :

TUNER → DVD/CD → AUX → TUNER...

Sélection d'une source à partir de l'écran tactile

Vous pouvez sélectionner une source à l'écran pour adapter le fonctionnement à vos convenances.

1. Mettez l'unité en marche.
2. Appuyez sur OPEN/CLOSE pour ouvrir le moniteur.
3. Sélectionnez la source TUNER ou DVD/CD en appuyant sur SRC.
4. Appuyez sur dans la partie gauche de l'écran.

Appuyez sur l'écran dans source AUX. Appuyez sur SRC dans l'écran Bluetooth, puis appuyez sur laupertie gauche de l'écran.

1. Appuyez sur la source désirée.

: Appuyez sur « vous souhaitez écouter les emissions radio.
Appuyez sur «vous souhaitez reproduire un disque.
Appuyez sur « vous souhaitez accéder au menu de configuration.
Appuyez sur « vous avez un dispositif bluetooth.

: Appuyez sur « vous avez un dispositif auxiliaire.
: Appuyez sur « vous ne souhaitez pas sélectionner de source. (l'heure apparaissent à l'écran) Pour annuler, appuyez sur l'écran.

Fenêtre de configuration SETUP

Il existe trois types de menu de réglages : SCREEN, SOUND, DVD

1. Mettez en marche l'unité.
2. Appuyez sur OPEN/CLOSE pour ouvrir le moniteur.
3. Sélectionnez la source TUNER ou DVD/CD en appuyant sur SRC.
4. Appuyez sur l'Écranie droite de l'écran. La fenêtre de configuration « SETUP » apparaît à l'écran.

Appuyez sur l'écran dans source AUX. Appuyez sur SRC dans l'écran Bluetooth, puis appuyez sur la partie gauche de l'écran.

1. Appuyez sur l'option désirée.

2. Appuyez sur ce que vous souhaitez paramétrer, appuyez ensuite sur End pour confirmer la sélection. Appuyez sur pour revenir à la fenêtre de configuration « SETUP ».

Fonctionnement de base

SCREEN [ÉCRAN]

Ce menu de configuration comporte 7 différentes options de configuration :

Luminosité / Contraste, Changer la couleur, Régalge du Graduateur, Horloge, Recul, Caméra Arrière

Luminosité / Contraste

Vous pouvez ici régler la luminosité et le contraste de l'écran.

ELEK TINSE/CONTRAST End

Aidez-vous des touches ou pour cela.

Changer la couleur

Vous pouvez définir la couleur de fond de l'écran.

CHANGE COLOR Marine Blue Space Blur 1 End

Vous avez le choix entre etrine Blue Space Black.

Réglage du gradateur

Les réglages du gradateur pour la lumière ambiante de la journée, l'après-midi et la nuit sont stockés séparément.

La luminosité de l'écran LCD est réglée automatiquement sur le niveau optimum en fonction de la lumière ambiante basée sur les valeurs établies.

ACSLST DRAMER Auto Browser Control On Off End

• On: Active les fonctions.
• O f f: Annule les fonctions.

Langue

Vous pouvez régler la langue d'affichage.

Appuyez sur la touche correspondant à la langue souhaitée

Horloge

Vous pouvez mettre l'horloge à l'heure.

Appuyez sur ou pour régler l'heure.

Recul

Vous pouvez déplacer le panneau LCD un peu en avant ou en arrière.

SETBACK OK Off End

• On: Active les fonctions.
• O f f: Annule les fonctions.

Fonctionnement de base

Caméra arrière

REAR CAMERA OK Off End

• On: La vue arrière de la camera arrière est automatiquement affichée à l'écran lorsque vous passez la marche arrière.
  • O ff: Annule les fonctions.

SON

Ce menu de configuration comporte 4 différentes options de configuration :

Balance/Graduateur, Égaliseur utilisateur, Bip sonore, Haut-parleur arrière

1. Appuyez sur d'oult Right Pour ajuster la balance – balance de sortie des haut-parleurs entre les haut-parleurs gauche et droit.

2. Appuyez sur Oront Rear Pour ajuster le fader— balance de sortie des haut-parleurs entre les haut-parleurs avant et arrière.

Égaliseur utilisateur

Il est possible de régler les modes sonores et de garder en mémoire vos propres réglages.

USER EQUALIZER Bass Roll Forward 1+000 -1+000 Reset

Appuyez sur ou pour régler le niveau de chaque bande de fréquence.

Bip sonore

BEEP Deep Function 800 Long Buy All Buy Deep Volume Low Medium High Deep End Bell Audio

Beep Function

• offésactive le bip.
- Lon-Kop sonore se fait entendre lors d'une pression en continu.
- All lorsque n'importe quelle touche est pressée, un bip sonore se fait entendre

Beep Volume

Règle le volume du bip. (Faible/Moyen/Fort)

Beep

Sélectionnez la sonorité. (Bell/Aqua)

Haut-parleur arrière

REAL SPLRDER On Off End

• On: Active la sortie du HP arrière.
- Off : Désactive la sortie du HP arrière.

Fonctionnement de base

DVD

Ce menu de configuration comporte 4 options de configuration différentes:

Langue du disque DVD, Aspect Ratio [Rapport d'aspect], Lock [Verrouillage], Enregistrement Divx

Disponible uniquement si vous sélectionnez DVD/CD comme source.

Langue du disque DVD

Si le disque contient la fonction audio en plusieurs langues, vous pouvez changer de langue audio.

Subtitle Language

Si le disque contient la fonction sous-titres en plusieurs langues, vous pouvez changer la langue des sous-titres. Pour annuler la fonction sous-titres, sélectionnez la touche « Off ».

Menu Language

Si le disque propose des menus multi langues, vous pouvez changer la langue du menu

Other

[Other] (autre) Si le langage souhaité ne figure pas dans la liste. Sélectionnez le code de langue adapté après avoir appuyé sur [Other] d'voir page 40 pour connaître le code de langue

1 2 3 4 5 6 7 8 9 Control ← 0 Enter

Pavé numérique

• Enfermérrez la saisie du code.
  • Pour effacer le caractère situé à gauche du curseur.
  • Annule les fonctions.

Aspect Ratio [Rapport d'aspect]

Sélectionnez le type de moniteur de votre appareil pour la lecture des disques DVD enregistrés avec un rapport d'aspect 16:9.

Sélectionnez cette option lorsque le rapport d'aspect de votre moniteur est établi sur 16:9. (Écran large).

Letter Box

Sélectionnez cette option lorsque le rapport d'aspect de votre moniteur est établi sur 4:3. (Écran conventionnel). Lors du visionnement des images en mode écran large, des lignes noires s'afficheront en haut et en bas de l'écran

Panscan

Sélectionnez cette option lorsque le rapport d'aspect de votre moniteur est établi sur 4:3. Lors du visionnement des images en mode grand écran, les lignes noires n'apparaissent pas à l'écran. Les extrêmes gauche et droit des images ne seront pas affichés à l'écran.

Fonctionnement de base

Lock [Verrouillage]

Vous pouvez protéger le dispositif contre une utilisation non autorisée par la création d'un mot de passe. En outre, vous pouvez établir un niveau de classement. Si vous réglez un niveau de classement inférieur à celui du DVD inséré, la lecture de celui-ci sera impossible à moins que vous n'introduisiez le mot de passe.

Si vous avez déjà créé un mot de passe, saisissez d'abord l'ancien mot de passe à l'aide des touches du pavé numérique (0-9).

LOCK Reset 1 2 3 4 5 6 7 8 Ctrl Add Password Aree Date 0 S + - End

Rating

Sélectionnez le niveau de déblocage approprié en fonction de l'âge que vous souhaitez régler (1-8).

Pour supprimer le niveau de déblocage, sélectionnez la touche Off.

Remarques

• Le niveau de classement signifie que certains disques DVD sont pourvus d'un code qui définit le niveau de déblocage approprié en fonction de l'âge.
• Si vous n'avez pas encore créé de mot de passe, le mot de passe par défaut est 0000.
• Si vous avez oublié le mot de passe, saisissez le numéro à six chiffres « 210499 » dans les options DVD du menu « SETUP » puis appuyez sur. Le mot de passe est effacé.

Password

Vous pouvez saisir ou modifier le mot de passe.

1. Appuyez sur « Password ».
2. Saisissez le nouveau mot de passe à l'aide des touches du pavé numérique 0-9.
   Appuyez alors sur Enter
3. Confirmez le nouveau mot de passe à l'aide des touches du pavé numérique 0-9.
4. Appuyez sur la touche pour valider le nouveau code d'accès.

Area Code

1. Appuyez sur les touches ▲ ou ▼ pour sélectionner le code de région. Référez-vous à la page 40 pour trouver le code de région approprié.
2. Appuyez sur la touche « End » pour quitter le menu de configuration.

Remarques

• Si vous n'avez pas encore créé de mot de passe, le mot de passe par défaut est 0000.
• N'oubliez pas votre mot de passe. Il n'est pas possible de saisir un nouveau mot de passe sans en introduire l'ancien.

Enregistrement Divx

Nous vous offrons le code d'enregistrement du système DivX VOD (Vidéo à la demande) qui vous permet de louer et d'acheter des vidéos via le service DivX VOD. Pour de plus amples informations, visitez www.divx.com/vod.

Utilisez le code d'enregistrement pour acheter ou louer les vidéos via le service DivX VOD sur www.divx.com/vod. Suivez les instructions et téléchargez la vidéo sur un disque pour le lire sur votre appareil.

Fonctionnement Bluetooth

Comprendre la technologie sans fil Bluetooth

La technologie sans fil Bluetooth permet d'établir une communication sans fil entre deux dispositifs, par exemple entre un téléphone compatible et l'unité. La première fois que vous utilisez les deux dispositifs ensembles, vous devez les connecter en établissant un lien à l'aide d'un code PIN. Après la connexion initiale, les deux dispositifs peuvent automatiquement communiquer, à chaque fois que vous les mettez en marche.

Remarques

• L'utilisation de la technologie Bluetooth peut être soumise à des restrictions dans certaines localités.
• En raison du nombre et de la diversité des téléphones Bluetooth et de la version du firmware qu'ils intègrent, votre dispositif peut répondre différemment lorsqu'utilisé avec un autre appareil Bluetooth. La compatibilité avec tous les dispositifs Bluetooth n'est pas assurée.
• Si vous constatez une différence dans le fonctionnement de votre modèle lorsque vous l'utilisez en mains libres, consultez le fabricant du téléphone.

Connexion de l'unité et du téléphone Bluetooth Connexion en conservant les paramètres de l'unité

1. Appuyez sur le bouton PHONE ( ) du panneau de commande. Appuyez ensuite sur La fen être « SETUP » apparait.

1. Appuyez sur Connect Phone La fenêtre « CONNECT PHONE » apparaît.

EFTP Connect Phone Microsoft Info Save Web Code No. Volume CONNECT PHONE Search Auto Connection Registered Phone [phone]

1. Appuyez sur Search

Le message "Searching Bluetooth phones... apparaît à l'écran.

Le processus prend environ 25 secondes. Si vous souhaitez annuler, Appuyez sur Cancel.

1. Sélectionnez le téléphone Bluetooth dans la fenêtre des résultats de la recherche « SEARCH RESULT ». Le message « Connecting Bluetooth phone... » apparaît.

1. Saisissez le code PIN (1234) sur votre téléphone à l'apparition du message à l'écran.

Une fois la connexion réussie, le message « Téléphone connecté » apparaît et la marque est affichée dans la fenêtre « CONNECT PHONE ».

En cas d'échec de la connexion, le message d'avertissement correspondant apparaît et l'écran revient à la fenêtre « CONNECT PHONE ».

Remarques

• Avant la connexion, vérifiez le code PIN. Reportez-vous à « Modification du code PIN » en page 29.
• En fonction du type de téléphone, la connexion peut échouer avec les réglages par défaut de l'unité. Essayez en utilisant les paramètres du téléphone.

Fonctionnement Bluetooth

Connexion avec les paramètres du téléphone

Les fonctionnalités de votre téléphone Bluetooth peuvent être désactivées par défaut. Pour bénéficier des fonctionnalités Bluetooth, Bluetooth doit être activé sur le téléphone. Reportez-vous à votre mode d'emploi Bluetooth.

1. Activez le composant Bluetooth du téléphone. Cette option devrait vraisemblablement se trouver dans un menu appelé Paramètres, Bluetooth, Connexion, ou Mains libres.
2. Lancer une détection des dispositifs Bluetooth. Cette option devrait vraisemblablement se trouver dans un menu appelé Paramètres, Bluetooth, Connexion, ou Mains libres.
3. Sélectionnez un dispositif dans la liste proposée par le téléphone.
4. Saisissez le code PIN (1234) dans votre téléphone. Une fois la connexion réussie, le message « Connexion réussie » apparaît et la marque est affichée dans la fenêtre « CONNECT PHONE ».

Remarques

- Lorsque vous connectez des écouteurs à votre téléphone, l'icône est affichée dans la partie supérieure droite.

- Le fonctionnement est identique à celui d'un casque filaire pour téléphone mobile. La fonctionnalité casque est prévue pour les conversations téléphoniques. Ce n'est pas une fonction pour écouter de la musique.

• À la différence de la fonction "Mains libres", la connexion Casque ne permet que deux fonctions, à savoir: "répondre à un appel" et "passer un appel à partir du dernier appel". En outre, le numéro de l'appelant ne s'affiche pas lorsqu'on répond à l'appel.
• Si la connexion se fait à travers le dispositif LAD9700, lancez d'abord la connexion Mains libres. Si votre téléphone Bluetooth ne prend pas en charge la connexion Mains libres, lancez alors la connexion Casque.
• Lors d'une connexion à partir d'un téléphone Bluetooth, la connexion Mains libres ou Casque fonctionnera ou non en fonction du type de téléphone.

Déconnexion/Reconnexion Du téléphone Bluetooth

1. Appuyez sur le nom du téléphone connecté. Appuyez ensuite sur OK

Votre téléphone est déconnecté et la marque disparaît.

1. Appuyez une nouvelle fois sur le nom du téléphone à présent déconnecté pour connecter le téléphone. La marque apparaît à nouveau.

Fonctionnement Bluetooth

Composer un numéro de téléphone

Connectez votre unité et le téléphone bluetooth avant d'effectuer un appel.

1. Appuyez sur le bouton PHONE ( ) sur le panneau de commande. La fenêtre « PHONE » apparaît.

1. Composez le numéro de téléphone que vous voulez appeler en appuyant à l'aide du pavé numérique. Appuyez ensuite sur SEND (envoyer).

1. Appuyez sur pour mettre un terme à la conversation. Remarques

2. Si vous faites une erreur lors de la saisie d'un numéro, appuyez sur la touche pour effacer un chiffre à la fois.

3. Appuyez sur la touche en continu pour passer un appel à partir du dernier appel.
4. L'historique des appels récents de l'utilisateur s'applique seulement à la connexion Mains libres. (La possibilité de passer un appel à partir d'un appel récent avec une connexion Casque dépend de l'historique des appels du téléphone Bluetooth.)
5. La connexion Casque permet de passer un appel seulement à partir d'un appel récent.
6. Vous ne pouvez pas utiliser les boutons et pendant la communication.

Changement de la sortie son durant un appel

Vous pouvez écouter depuis le haut-parleur du navigateur ou depuis celui du téléphone en touchant 📁.

Passer un appel à partir d'un numéro abrégé

Pour téléphoner à des numéros à composition abrégée, appuyez sur le numéro accordé au téléphone Bluetooth puis sur ou bien appuyez longuement sur le dernier digit du numéro.

Ex) Lorsque vous effectuez un appel à partir de la touche de numérotation rapide 10, appuyez sur 1 et 0 un moment.

Remarque

Assurez-vous que le téléphone Bluetooth offre la fonctionnalité Numéro abrégé avant de vous en servir.

Passer un appel à partir des appels récents

Votre dispositif garde en mémoire des listes d'appels récemment reçus et passés. Appuyez sur en maintenant la touche enfoncée durant 2 secondes.

Fonctionnement Bluetooth

Répondre aux appels

1. Lorsque vous recevez un appel, votre téléphone sonne et la fenêtre « Réception d'un appel » apparaît à l'écran.

2. Appuyez sur pour prendre l'appel.

Si vous souhaitez rejeter l'appel, appuyez sur Rejeet.

Remarques

• Si le service d'identification du numéro est disponible, le numéro de téléphone de l'appelant s'affiche.
• Si le numéro de téléphone est dans l'annuaire téléphonique, le nom de l'entrée du répertoire téléphonique s'affiche.
• Si l'appel entrant provient d'un numéro stocké dans vos Contacts, le nom de l'entrée s'affiche. Le numéro de téléphone de l'appelant peut également s'afficher, s'il est disponible.
• Si la fonction "Rejecting" [Rejeter] n'est pas disponible, c'est que le téléphone connecté au dispositif ne prend pas en charge la fonctionnalité de rejet d'appels.

Utilisation de l'annuaire

Vous pouvez classer les entrées de l'annuaire par numéro de téléphone, domicile, bureau.

1. Appuyez sur le bouton PHONE ( ) du panneau de commande. Appuyez ensuite sur la fenêtre « PHONE BOOK » apparaît.

1. Appuyez sur une entrée de l'annuaire que vous souhaitez appeler.

Recherche dans l'annuaire

Vous pouvez rechercher un contact dans l'annuaire.

1. Appuyez sur dans la fenêtre « PHONE BOOK ».

Remarque

- Touchez pour changer la langue des touches à Romanes. Touchez pour changer la langues des touches vers alphabet dans l'écran Romanes.

- Touchez pour changer le type de touches à numériques/symboles. Touchez pour changer la langue des touches vers alphabet dans l'écran numériques/symboles.

1. Entrez une partie du numéro enregistré ou des lettres pour rechercher un contact en vous aidant du pavé numérique, ← 120/ , Space , AAA .

2. Appuyez sur . OK

Fonctionnement Bluetooth

Ajouter un numéro de téléphone

Vous pouvez copier sur l'appareil les entrées de l'annuaire téléphonique stockées dans la mémoire du téléphone.

1. Appuyez sur (ajouter) dans la fenêtre « PHONE BOOK ». La fenêtre "Waiting Data..." s'affiche à l'écran.

1. Lorsque vous sélectionnez "Telephone No. Item Transmission" [Transmission du numéro de téléphone] sur le téléphone Bluetooth, vous pouvez chercher le dispositif LAD9700. (La façon de commander le téléphone portable Bluetooth peut varier en fonction du fabricant. Reportez-vous au mode d'emploi.)
2. Appuyez sur l'option "Sending the phone number" [Envoi du numéro de téléphone] sur le téléphone Bluetooth.
3. Le numéro de téléphone est transmis au dispositif LAD9700 depuis le téléphone Bluetooth.

Remarque

Seulement disponible dans la fenêtre « PHONE BOOK ».

Effacer un numéro de téléphone

Vous pouvez effacer toute la liste.

1. Appuyez sur dans la fenêtre « PHONE BOOK ».

1. Appuyez sur .OK

Édition d'un numéro de téléphone

Vous pouvez éditer les informations d'un contact donné.

1. Appuyez sur (éditer) dans la fenêtre « PHONE BOOK ».

1. Appuyez sur . Modifier les informations.

Remarque

Si une connexion Mains libres ou Casque a été déjà effectuée, débranchez-là pour ajouter une nouvelle entrée des contacts.

Fonctionnement Bluetooth

CONFIGURATION

Vous pouvez réaliser divers ajustements sur les éléments via le menu de configuration.

1. Appuyez sur le bouton ( ) du panneau de commande. Appuyez ensuite sur La fenêtre « SETUP » apparaît.

1. Configurez l'élément souhaité en appuyant sur Connect Phone, Bluetooth Info.,

Save PIN Code et Mic Volume.

Remarque

Vous pouvez uniquement modifier le Mic Volume pendant un appel.

CONNEXION D'UN TÉLÉPHONE

Connect Phone

Vous pouvez rechercher et connecter un téléphone Bluetooth. Reportez-vous à « Connecter l'unité à un téléphone Bleutooth » page 23.

End [Terminer] (End

Vous pouvez revenir à la fenêtre « PHONE ».

Éditer (edit

Vous pouvez éditer les informations de votre téléphone Bluetooth. Appuyez sur Edit, une fenêtre apparaît à l'écran.

- Info. (Information)

Appuyez sur une fenêtre apparaît à l'écran.

* Auto Connection [Connexion automatique] Le téléphone Bluetooth peut être automatiquement connecté à l'aide de cette fonction, s'il y a un téléphone Bluetooth enregistré dans l'écran "CONNECT PHONE" [CONNECTER TÉLÉPHONE] et si la fonction de connexion automatique (Auto Connection) est sélectionnée à l'écran "REGISTERED PHONE INFORMATION".

* Manual Connection [Connexion manuelle] Le téléphone Bluetooth peut être connecté manuellement à l'aide de cette fonction, s'il y a un téléphone Bluetooth enregistré dans l'écran "CONNECT PHONE" [CONNECTER TÉLÉPHONE] et si la fonction de « connexion manuelle » (Manual Connection) est sélectionnée à l'écran "REGISTERED PHONE INFORMATION".

Dans ce cas, la connexion d'un téléphone se fera depuis la liste de téléphones enregistrés dans le menu "CONNECTER TÉLÉPHONE".

- Delete [Effacer]

Vous pouvez effacer la liste sélectionnée.

- Cancel [Annuler]

Annule les fonctions.

Remarques

• Appuyez sur la touche sur l'écran en cours pour quitter l'écran précédent.
• Il est possible d'enregistrer un maximum de 6 téléphones Bluetooth en même temps.
• Sélectionnez la liste que vous souhaitez afficher à l'aide des touches ou .

Fonctionnement Bluetooth

Info Bluetooth (Bluetooth Info.

Vous pouvez vérifier l'information sur le téléphone Bluetooth.

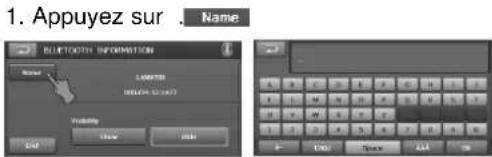

Nom () Name

Vous pouvez changez le nom du téléphone bluetooth.

2. Changez le nom du téléphone bluetooth à l'aide des touches du clavier, , ↔ 12@/ Space , AAA .

1. Appuyez sur


End [Terminer] ( )nd

Vous pouvez revenir à la fenêtre « PHONE ».

Montrer (/Cacher/)

Vous pouvez choisir si vous souhaitez que les téléphones Bluetooth puissent chercher le LAD9700 ou pas.

Remarque

Appuyez sur la touche dans l'écran en cours pour quitter l'écran précédent.

Sauvegarde du code PIN (Save PIN Code)

Vous devez sélectionner pour que la connexion de l'unité et du téléphone bluetooth réussisse.

On (/Off/)

Appuyez sur s'vous souhaitez connecter l'unité et le téléphone bluetooth. Autrement, appuyez sur off

Modification du code PIN

1. Appuyez sur .Saisissez ensuite le code PIN que vous souhaitez modifier.

1. Appuyez sur Enter, le code modifié apparaît.

Ajuster le volume du microphone en appuyant sur - / + .

Fonctionnement DVD/VCD

Lecture d'un disque DVD/VCD

Une fois le disque inséré, le message "Disc Reading" [Lecture du disque en cours] s'affiche à l'écran d'affichage, et la lecture démarre automatiquement. Si la lecture ne commence pas, touchez l'écran et appuyez sur

Menu OSD du DVD

Menu OSD du VCD

Remarques

• Les indicateurs disparaissent du menu osd au bout de 5 secondes si aucune action n'est effectuée.
• L'appareil prend plusieurs secondes pour déceler le type de disque.
  • D ans certains cas, le menu du disque pourrait s'afficher à la place.
• Si le symbole "s'affiche à l'écran, cela veut dire que le disque n'accepte pas la fonction que vous essayez d'activer.
• Lorsque l'appareil reconnaît un disque VCD avec PBC, l'indicateur PBC s'affiche à l'écran.

Lorsqu'un écran menu est affiché

Un écran menu peut s'afficher après insertion d'un disque DVD ou d'un CD Vidéo 2.0 contenant un menu. Cette fonction est disponible uniquement pour les disquesr DVD.

1. Touchez l'écran dans le menu osd.

1. Sélectionnez le titre/chapitre de votre choix à l'aide des touches «, ou

• : Permet de déplacer le curseur vers le haut ou vers le bas.
• : Permet de déplacer le curseur à gauche ou à droite.
• Permet d'accéder à un menu secondaire.
• :Passe au menu OSD du DVD.

1. Appuyez sur la touche "pour démarrer la lecture.

Cette fonction est disponible uniquement pour les disques VCD

1. Touchez l'écran dans le menu osd.

1 2 3 4 5 6 7 8 9 0 Enter

1. Appuyez sur les touches numériques 0\~9, puis validez.

• : Permet de déplacer une barre de menu vers le haut ou vers le bas.
• : Pour revenir à l'écran précédent.
• : Passe au menu OSD du VCD.
• Enter : Permet d'accéder à un menu secondaire.

1. Appuyez sur la touche "Enter" pour démarrer la lecture.

Remarque

Les indicateurs disparaissent du menu osd au bout de 5 secondes si aucune action n'est effectuée.

Lecture

Appuyez sur la touche ▶ pour démarrer la lecture.

Arrêt

Appuyez sur la touche □ pour arrêter la lecture.

Pause

1. Appuyez sur la touche Ⅲ en cours de lecture.
2. Appuyez sur la touche ▶ pour revenir au mode Lecture.

Passer au chapitre/à la piste suivant(e) Appuyez brièvement sur la touche ➞ pour sélectionner le chapitre/la piste suivant(e).

Revenir au chapitre/à la piste précédent(e) Appuyez brièvement sur la touche 📄 si le temps de lecture n'a pas dépassé les 4 secondes.

Revenir au commencement du chapitre/de la piste en cours de lecture

Appuyez brièvement sur la touche ↔ si le temps de lecture de la piste en cours a dépassé les 5 secondes.

Fonctionnement DVD/VCD

Arrêt sur image et lecture image par image

1. Appuyez sur (II) sur la télécommande) pendant la lecture. L'unité passera alors au mode PAUSE.
2. Vous pouvez faire avancer l'image en mode image par image en appuyant à plusieurs reprises sur Ⅲ dans la télécommande.
3. Pour revenir à la lecture, appuyez sur (PLAY ▶ sur la télécommande).

Ralenti

1. Appuyez sur III (II sur la télécommande) u cours de la lecture. L'unité passera alors au mode PAUSE.

2. Utilisez le bouton SCAN/SLOW ◀◀/▶▶▶ pour sélectionner la vitesse requise : ◀l 1/16, ◀l 1/8, ◀l 1/4, or ◀l 1/2 (retour), or ▶l 1/16, ▶l 1/8, ▶l 1/4, or ▶l 1/2 (avance). Avec un CD vidéo, la vitesse au ralenti change : ▶l 1/16, ▶l 1/8, ▶l 1/4 or ▶l 1/2 (avance).

3. Pour quitter le mode ralenti, appuyez sur ▶ (PLAY ▶ sur la télécommande).

Remarque

La lecture au ralenti en retour n'est pas possible sur des CD vidéo.

SCAN [BALAYAGE]

Appuyez à plusieurs reprises sur les boutons ou pour régler la vitesse désirée (X2, X4, X8, X16, X32, X100).

Remarques

• Avec un disque VCD, la vitesse de recherche change ainsi : (X2, X4, X8)
• Pour revenir à la vitesse normale, appuyez sur la touche ▶

MENU DVD

Le menu peut contenir les options de choix de prises de caméra, langue audio et sous-titres, ainsi que les chapitres du titre.

1. Appuyez sur l'écran pendant la lecture. L'écran de configuration apparaît.

2. Appuyez sur la touche "Menu"

3. Appuyez sur les touches ,<, , ou pour sélectionner le titre désiré.

4. Appuyez sur les touches " pour démarrer la lecture. C' ermet d'accéder à un menu secondaire / Lecture.

SEARCH [RECHERCHE]

Sélectionnez le chapitre ou le titre de votre choix à l'aide des touches numériques.

1. Touchez l'écran pendant la lecture. La fenêtre "SETUP" [CONFIGURATION] s'affiche à l'écran.
2. Appuyez sur la touche "Search La fenêtre "NUMBER" s'affiche à l'écran.

DVD TITLE **/09 CHAPTER 001/012 00:08 1 2 3 4 5 6 7 8 9 0 ← FMB

1. Appuyez sur les touches numériques 0\~9, puis validez.

• Déplace le curseur au point d'information désiré. (TITLE/CHAPTER/TIME)

- Permet d'effacer le(s) numéro(s) saisis.

• Permet d'accéder à un menu secondaire.

1. Appuyez sur la touche" "ENTER

Fonctionnement DVD/VCD

REPEAT [RÉPÉTITION]

Appuyez sur la touche "en cours de lecture.

OFF → CHAPTER → TITLE... DVD

ALL → TRACK → ALL... VCD

• CHAPTER: Lit le chapitre en cours de façon répétée.
  • TITLE: Lit le titre en cours de façon répétée.
• TRACK: Lit la piste en cours de façon répétée.
• ALL: Pour lire en boucle tous les fichiers du disque en cours.
  • OFF: Annule la lecture répétée.

Remarque

Si vous modifiez la source, éteignez l'appareil ou éjectez le disque. La prochaine fois que vous choisirez le lecteur DVD/CD comme source ou que vous mettrez l'appareil sous tension, la lecture du disque reprendra à l'endroit où elle avait été arrêtée.

AUDIO DVD

Appuyez sur la touche "en cours de lecture.

Si le disque contient la fonction audio en plusieurs langues, vous pouvez sélectionner une langue audio différente pendant la lecture.

SUBTITLE [SOUS-TITRES] DVD

Appuyez sur la touche "en cours de lecture.

Si le disque contient la fonction sous-titres en plusieurs langues, vous pouvez sélectionner une langue de sous-titres différente pendant la lecture.

ANGLE DVD

Appuyez sur la touche "Angle en cours de lecture.

Si le disque contient la fonction multi-angle, vous pouvez sélectionner un angle de prises de vue différent pendant la lecture.

Fonctionnement du symbole

Cette fonction est disponible uniquement pour les disques DVD

Cette fonction permet de sélectionner le menu d'affichage requis lors de la lecture d'un disque DVD.

(Les divers menus d'affichage de lecture sont nécessaires pendant la lecture d'un titre DVD enregistré.)

La fenêtre Menu s'affiche à l'écran.

Vous trouverez des informations détaillées à la page 30.

Fonctionnement DivX

Lecture d'un disque DivX

Une fois le disque Inséré, le message "Disc Reading" [Lecture du disque en cours] s'affiche à l'écran d'affichage, et la lecture démarre automatiquement.

Si la lecture ne commence pas, touchez

l'écran Et appuyez sur

MORARY 0:00/4:00:00 Transformer.sc 01:02:33 All 3/2 Off Repeat Audio Gazette Use

Remarques

La compatibilité des disques DivX avec ce lecteur est restreinte comme suit:

- La taille de résolution disponible pour les fichiers DivX est en dessous de 720x576 (L x H) pixels.

- Le nom du fichier des sous-titres pour un disque DivX peut contenir jusqu'à 25 caractères.

- S'il y a un code dans un fichier DivX, la marque “ * ” peut s'afficher à l'écran.

- Si le nombre d'images à l'écran est de plus de 30 par seconde, cette unité peut ne pas fonctionner correctement.

- Si la structure audio et vidéo des fichiers enregistrés n'est pas synchronisée, seul le son ou l'image sort.

- Fichiers DivX pris en charge : *.avi, *.asf, *.div, *.divx, *.xvid

- Format des sous-titres pris en charge : - SubRip (*.srt)

- SAMI (*.smi)

- SubStation Alpha (*.ssa)

- MicroDVD (*.sub)

- SubViewer 2.0 (*.sub)

- TMPlayer (*.txt)

- Advanced SubStation Alpha(*.ass) Système de sous-titrage du DVD (*.txt)

- Formats codec pris en charge : "DIVX3.xx", "DIVX4.xx", "DIVX5.xx", "XVID", "MP4S"

- Format audio pris en charge : "Dolby Digital", "MP3"

- Fréquence d'échantillonnage : entre 8 et 48 kHz (MP3),

- Débit binaire: entre 8 et 320kbps (MP3)

Lecture

Appuyez sur la touche pour démarrer la lecture.

Arrêt

Appuyez sur la touche pour arrêter la lecture.

Pause

1. Appuyez sur la touche en cours de lecture.

2. Appuyez sur la touche pour revenir au mode Lecture.

Passer au fichier suivant

Appuyez brièvement sur la touche pour sélectionner le fichier suivant.

Revenir au à la piste précédent(e)

Appuyez brièvement sur la touche 1st le temps de lecture n'a pas dépassé les 4 secondes.

Revenir au début du fichier en cours.

Appuyez brièvement sur la touche si le temps de lecture n'a pas dépassé les 4 secondes.

Arrêt sur image et lecture image par image

1. Appuyez sur (I) sur la télécommande) au cours de la lecture. L'unité passera alors au mode PAUSE.

2. Vous pouvez faire avancer l'image en mode image par image en appuyant à plusieurs reprises sur III dans la télécommande.

3. Pour revenir à la lecture, appuyez sur (PLAY ▶ sur la télécommande).

Fonctionnement DivX

Ralenti

1. Appuyez sur (II) sur la télécommande) au cours de la lecture. L'unité passera alors au mode PAUSE.
2. Utilisez la touche de la télécommande pour sélectionner la vitesse : 1/16, 1/8, 1/4, or 1/2 (avant).
3. Pour quitter le mode ralenti, appuyez sur ▶ (PLAY ▶ sur la télécommande).

Remarque

La reproduction lente inverse n'est pas possible avec les fichiers vidéo.

Rechercher

Appuyez sans relâcher sur la touche ou pendant la lecture, puis relâchez-la à l'endroit souhaité (X2, X4, X16, X32).

REPEAT

Appuyez sur durant la lecture. Par défaut, tous les fichiers du disque sont lus. L'inscription « All » est affichée à l'écran.

SOURCE: MOVIR Transformer.avi 4.004/0091 6:10:23 STOP AB 5/2 OUT Repeat Audio Sub-USB Out

• File(fichier): Appuyez sur dans le mode par défaut. L'unité lit le fichier actuel en boucle
• All: Appuyez sur encore une fois en mode répétition. L'unité lit l'ensemble des fichiers du disque en boucle.
• Folder(dossier): Appuyez sur pendant deux secondes. L'unité lit l'ensemble des fichiers du dossier en boucle.

AUDIO

Appuyez sur la touche "à en cours de lecture.

Si le disque contient la fonction sous-titres en plusieurs langues, vous pouvez sélectionner une langue de sous-titres différente pendant la lecture.

SUBTITLE [SOUS-TITRES]

Appuyez sur la touche "Si enpcours de lecture.

Si le disque contient la fonction sous-titres en plusieurs langues, vous pouvez sélectionner une langue de sous-titres différente pendant la lecture.

Affichage des sous-titres des DivX

Si le sous-titre ne s'affiche pas correctement durant la lecture, appuyez sur 📄Title maintenant appuyé pendant 3 secondes jusqu'à ce que le sous-titre soit correctement affiché.

Localiser un fichier/dossier en utilisant la liste

Vous pouvez afficher la liste des dossiers et des fichiers avant de lancer la lecture.

1. Appuyez sur la touche " len cours de lecture.

1. Appuyez sur la touche du dossier souhaité.

2. Appuyez sur le fichier souhaité. La lecture du fichier sélectionné commencera.

3. Appuyez sur la touche pour sélectionner le dossier parent.

4. Appuyez sur la touche dans l'écran en cours pour quitter l'écran précédent.
5. Sélectionnez la liste que vous souhaitez afficher à l'aide des touches ▲ ou ▼. ▲ ▼ : Page précédente/suivante de la liste.

- Si vous souhaitez effectuer un classement par genre, appuyez sur les touches 📄, 🐎 🐎

Fonctionnement CD/MP3/WMA

Lecture d'un CD Audio et d'un fichier MP3/WMA

Le disque est inséré et la lecture commence automatiquement.

Remarques

• Cet appareil peut lire des fichiers au format MP3/WMA, enregistrés sur des disques CD-ROM, CD-R ou CD-RW (DVD-ROM, DVD-R, DVD+R, DVD-RW, DVD+RW).
• Les disques contenant des fichiers MP3 / WMA sont compatibles avec cet appareil dans les limites suivantes:
• Fréquence d'échantillonnage / 16 - 48 kHz (MP3) 8 - 44.1 kHz (WMA)
• Débit binaire / entre 8 - 320 kbps (VBR y compris) (MP3) 5 -160 kbps (WMA)
• Le format physique des disques CD-R/CD-RW doit être "ISO 9660"
• Si vous enregistrez des fichiers MP3 / WMA en utilisant un logiciel ne pouvant pas créer un SYSTEME DE FICHIERS (par exemple Direct-CD), la lecture des fichiers MP3 / WMA ne sera pas possible. Nous vous conseillons d'utiliser le logiciel « Easy-CD Creator », qui crée un système de fichiers conforme ISO 9660. Vous devez également noter que le téléchargement de fichiers MP3 / WMA et de musique d'Internet est soumis à une autorisation. Notre compagnie n'est pas habilitée à octroyer cette permission. Dans tous les cas, il convient de demander cette autorisation au détenteur des droits d'auteur.

Pause

1. Appuyez sur la touche pendant la reproduction.
   2 Pour retourner à la reproduction, appuyez sur Pour retourner à la reproduction, appuyez sur.

Sauter à la piste/ au fichier suivant(e)

Appuyez brièvement sur la touche pour sélectionner la piste suivante.

Sauter à la piste/ au fichier précédent(e)

Appuyez brièvement sur la touche si le temps de lecture n'a pas dépassé les 4 secondes.

Revenir au commencement de la piste ou du fichier en cours de lecture

Appuyez brièvement sur la touche si le temps de lecture de la piste en cours a dépassé les 5 secondes.

Rechercher

Appuyez sans relâcher sur la touche ôt pendant la lecture, puis relâchez-la à l'endroit souhaité.

Passer au dossier précédent/suivant

Cette fonction est disponible uniquement pour les disques. MP3 WMA

Appuyez brièvement sur la touche ou pour sélectionner le dossier précédent/suivant.

INFORMATION

Appuyez sur la touche "inénreburs de lecture.

Lorsque vous écoutez un disque contenant des informations, vous pouvez visualiser les infos CD TEXT/ID3 (nom de l'artiste, nom de l'album, nom de la piste).

Dans le TEXTE DU CD, certaines informations concernant le disque (titre, chanteur, titre des pistes) sont enregistrées. Dans l'étiquette ID3 TAG, certaines informations concernant le fichier (titre de l'album, chanteur, chanson, année d'enregistrement, genre musical et commentaire) sont enregistrées.

Cet appareil peut afficher les étiquettes ID3 TAG (nom de l'artiste, titre, et album).

Fonctionnement CD/MP3/WMA

SCAN [BALAYAGE]

Cette fonction est disponible uniquement pour les fichiers CD

Appuyez sur la touche "Sen cours de lecture. Appuyez sur la touche du dossier souhaité.

All → Off (affichage désactivé) → All...

• All: Lecture des 10 premières secondes de toutes les pistes du disque.

REPEAT [RÉPÉTITION]

Appuyez sur Durant la lecture.

Par défaut, tous les fichiers du disque sont lus. L'inscription « All » est affichée à l'écran.

CD

• All(tout) : l'unité lit l'ensemble des fichiers du disque en boucle.
• Track(piste) : L'unité lit la piste actuelle en boucle.

MP3 WMA

• File(fichier): Appuyez sur Rlanelle mode par défaut. L'unité lit le fichier actuel en boucle.
• All(tout): Appuyez sur encore une fois en mode répétition. L'unité lit l'ensemble des fichiers du disque en boucle.
• Folder(dossier): Appuyez sur pendant deux secondes. L'unité lit l'ensemble des fichiers du dossier en boucle.

SHUFFLE

Appuyez sur la touche "Sheff cours de lecture.

CD

- All (tout) : lecture aléatoire de l'ensemble des fichiers du disque.

- Off (affichage désactivé): annule la lecture aléatoire SHUFFLE.

MP3 WMA

• Off (affichage désactivé): annule la lecture aléatoire SHUFFLE.
• Folder (dossier): appuyez sur Shuffle L'unité lit aléatoirement l'ensemble des fichiers du dossier courant.

- All (tout) : appuyez sur Selviron 2 secondes. L'unité lit aléatoirement l'ensemble des fichiers du disque.

Localiser un fichier/dossier en utilisant la liste

Vous pouvez afficher la liste des dossiers ou des fichiers avant de lancer la lecture. Cette fonction est disponible uniquement pour les disques MP3 WMA

1. Appuyez sur la touche " " en cours de lecture.

1. Appuyez sur la touche du dossier souhaité.
2. Appuyez sur le fichier souhaité. La lecture du fichier sélectionné commencera.
3. Appuyez sur la touche pour sélectionner le dossier parent.
4. Appuyez sur la touche dans l'écran en cours pour quitter l'écran précédent.
5. Sélectionnez la liste que vous souhaitez afficher à l'aide des touches ou .
   : Page précédente/suivante de la liste.
6. Pour effectuer un classement de la liste par type de fichier (fichier musique, fichier film ou fichier photo), appuyez sur le fichier de votre choix parmi les touches.

Fonctionnement Photo

Lecture des fichiers photo

La visionneuse photo vous permet de regarder des images à partir de votre dispositif. L'application reconnaît les fichiers JPG.

Le disque est inséré et la lecture commence automatiquement. (Mode Diaporama).


▶

Les boutons fléchés Image précédente et Image suivante vous permettent d'afficher l'image précédente ou suivante selon l'ordre dans lequel les fichiers d'image ont été stockés dans le dossier sélectionné.

回

Les boutons de « Rotation » vous permettent de déplacer l'image dans le sens des aiguilles d'une montre (ou dans le sens contraire). Chaque pression de cette touche permet de faire pivoter l'image 90 degrés.

▶ II

Le bouton Diaporama vous permet de visionner automatiquement l'ensemble des images JPG du disque. La visionneuse photo affiche automatiquement toutes les images en mode plein écran et à un certain débit.

Format des images

Le message d'avertissement de l'échec du chargement s'affiche lorsque l'image est trop grande. Le message d'avertissement pour le format de l'image non compatible, s'affiche lorsque l'image n'est pas un fichier JPG.

JPG : La taille du fichier image devrait être inférieure à 2M pixels pour 5120 x 3840 (base)

Localiser un fichier/dossier en utilisant la liste

Vous pouvez afficher la liste des dossiers ou des fichiers avant de lancer la lecture.

1. Appuyez sur la touche “” en cours de lecture

1. Appuyez sur la touche du dossier souhaité.

2. Appuyez sur le fichier souhaité. La lecture du fichier sélectionné commencera.

- Appuyez sur la touche pour sélectionner le dossier parent.

- Appuyez sur la touche dans l'écran en cours pour quitter l'écran précédent.

- Sélectionnez la liste que vous souhaitez afficher à l'aide des touches ou . ▼ ▲ : Page précédente/suivante de la liste.

- Si vous souhaitez effectuer un classement par genre, appuyez sur les touches ou.

Fonctionnement de la Radio

Écoute des stations radio

1. Appuyez sur la touche "SRC" pour sélectionner l'option Radio.

1. Appuyez sur la touche "BAND" [BANDE] à plusieurs reprises pour sélectionner une bande de fréquence.

Le mode change comme il suit: FM1 → FM2 → FM3 → MW(AM)

1. Accord par recherche :

Appuyez sur les touches ou . Le syntoniseur balayera les fréquences jusqu'à ce qu'une station ayant un signal suffisamment puissant soit retrouvée.

Accord manuel :

Appuyez sur les touches ou à plusieurs reprises jusqu'à ce que le numéro de la station préréglée que vous souhaitez accorder soit sélectionné.

AS (Auto search memory)

[Recherche automatique des stations stockées] Cette fonction vous permet de stocker automatiquement les 6 fréquences d'émission les plus puissantes.

1. Sélectionnez la bande de fréquence (FM1, FM2, FM3, MW) dans laquelle vous souhaitez stocker une station.

2. Appuyez sur la touche "Auto Scan

Les stations locales ayant les signaux les plus puissants sont recherchées et stockées automatiquement dans la bande de fréquence sélectionnée.

1. Pour annuler cette fonction, appuyez de nouveau sur la touche "Auto Scan

Stockage et rappel des stations

Vous pouvez stocker facilement jusqu'à 6 stations préréglées, de manière à les accorder plus tard par la simple pression d'une touche.

1. Sélectionnez la bande de fréquence (FM1, FM2, FM3, MW) dans laquelle vous souhaitez stocker une station.

2. Appuyez sur les touches ou pour sélectionner la bande de fréquence souhaitée.

3. Appuyez et maintenez appuyé un des boutons d'accès rapide pour mémoriser une station. Les informations sur la station préréglée s'afficheront. La station préréglée sélectionnée est ainsi stockée dans la mémoire.

1. Répétez les étapes 2 et 3 pour prérégler d'autres stations. La prochaine fois, Si vous appuyez sur un des boutons d'accès rapide, vous accèderez plus rapidement à la station mémorisée.

Remarques

- Puisque les bandes FM1, FM2 et FM3 partagent la même gamme de fréquence, il est possible de prérégler jusqu'à 18 stations pour la bande FM.

- Lorsqu'une station est préréglée dans la position (touche numérique) où une autre station de la même bande a déjà été préréglée, cette dernière est automatiquement effacée.

Dépannage

Symptôme Cause Solution
L'unité ne s'allume pas.L'unité ne marche pas.	Les câbles et le connecteur ne sont pas correctement connectés.Le fusible a sauté.Le bruit et d'autres facteurs provoquent le dysfonctionnement du microprocesseur incorporé.	Confirmez encore une fois que toutes les connexions sont correctes.Corrigez le problème ayant fait sauter le fusible, puis remplacez ce dernier. Assurez-vous d'installer un fusible c avec la même valeur nominale.Éteignez puis rallumez l'unité.
La lecture est impossible.	Le disque est sale.Le type de disque inséré ne peut pas être lu par cette unité.	Nettoyez le disque.Vérifiez le type de disque.
Aucun son n'est entendu.Le niveau du volume n'augmente pas.	Les câbles ne sont pas correctement reliés.	Raccordez correctement les câbles.
Il n'y a pas d'image.	Le niveau du volume est bas.	Réglez le volume.
Le son saute.	Cette unité n'est pas fermement attachée.	Attachez fermement cette unité.
L'appareil ne fonctionne pas correctement même lorsqu'on appuie sur les touches appropriées de la télécommande.	La pile a peu de charge.Certaines opérations sont interdites avec certains disques.	Insérez une pile neuve.Utilisez un autre disque pour vérification.

Codes des langues/Codes régionaux

Codes des langues

Entrez le code correspondant à la langue souhaitée pour le paramétrage initial : Audio, Sous-titres, Menus.

Langue Code		Langue Code		Langue Code		Langue Code
Abkhaze	6566	Fiji	7074	Lingala	7678	Cingalais	8373
Afar	6565	Finnois	7073	Lituanien	7684	Slovaque	8375
Afrikaans	6570	Français	7082	Macédonien	7775	Slovène	8376
Albanais	8381	Frison	7089	Malgache	7771	Somali	8379
Amharique	6577	Galicion	7176	Malais	7783	Espagnol	6983
Arabo	6582	Georgien	7565	Malayalam	7776	Soundanais	8385
Arménien	7289	Allemand	6869	Maltais	7784	Swahili	8387
Assamais	6583	Grec	6976	Maori	7773	Suédois	8386
Aymara	6588	Groenlandais	7576	Marathe	7782	Tagalog	8476
Azéri	6590	Guarani	7178	Moldave	7779	Tadjik	8471
Bashkir	6665	Gujarati	7185	Mongol	7778	Tamoul	8465
Basque	6985	Haoussa	7265	Nauruan	7865	Tatar	8484
Bengali; Bangla	6678	Hébreu	7387	Népalais	7869	Télougou	8469
Bhoutanais	6890	Hindi	7273	Norvégien	7879	Thai	8472
Bihari	6672	Hongrois	7285	Oriya	7982	Tibétain	6679
Breton	6682	Islandais	7383	Pendjabi	8065	Tigréen	8473
Bulgare	6671	Indonésien	7378	Pachtou	8083	Tonga	8479
Burmese	7789	Interlingua	7365	Perse	7065	Turc	8482
Bélarusse	6669	Irlandais	7165	Polonais	8076	Turkmène	8475
Cambodgien	7577	Italien	7384	Portugais	8084	Tchi	8487
Catalan	6765	Japonais	7465	Quechua	8185	Ukrainien	8575
Chinois	9072	Javanais	7487	Rhêto-roman	8277	Ourdou	8582
Corse	6779	Kannara	7578	Roumain	8279	Ouzbek	8590
Croate	7282	Čachemiri	7583	Russe	8285	Vietnamien	8673
Tchèque	6783	Kazakh	7575	Samoan	8377	Volapük	8679
Danois	6865	Kirghiz	7589	Sanskrit	8365	Gallois	6789
Néerlandais	7876	Coréen	7579	Gaélique écossais	7168	Wolof	8779
Anglais	6978	Kurdistan	7585	Serbe	8382	Xhosa	8872
Espéranto	6979	Laotien	7679	Serbo-croate	8372	Yiddish	7473
Estonien	6984	Latin	7665	Chona	8378	Yorouba	8979
Féroien	7079	Letton	7686	Sindhi	8368	Zoulou	9085

Codes régionaux

Sélectionnez un code de région de la liste ci-dessous.

Région Code		Région Code		Région Code		Région Code
Afghanistan	AF	Éthiopie	ET	Malaysia	MY	Arabio Saoudite SA
Argentine	AR	Fidji	FJ	Maldives	MV	Sénégal	SN
Australie	AU	Finlande	FI	Mexique	MX	Singapour SG
Autriche	AT	France	FR	Monaco	MC	République Slovaque SK
Belgique	BE	Allemagne	DE	Mongolie	MN	Slovénie	SI
Bhutan	BT	Grande Bretagne GB		Maroc	MA	Afrique du Sud ZA
Bolivie	BO	Grèce	GR	Népal	NP	Corée du Sud KR
Brésil	BR	Groenland	GL	Hollando	NL	Espagne	ES
Cambodge	KH	Iles Heard et McDonald HM		Pays Bas Antilles AN		Sri Lanka LK
Canada	CA	Hong Kong HK		Nouvelle Zélande NZ		Suède	SE
Chili	CL	Hongrie	HU	Nigeria	NG	Suisse	CH
Chine	CN	Inde	IN	Norvège	NO	Taiwan	TW
Colombie	CO	Indonésie	ID	Oman	OM	Thaïlande	TH
Congo	CG	Israël	IL	Pakistan	PK	Turquie	TR
Costa Rica CR		Italie	IT	Panama	PA	Ouganda	UG
Croatie	HR	Jamaïque	JM	Paraguay	PY	Ukraine	UA
République tchèque CZ		Japon	JP	Philippines	PH	États-Unis	US
Danemark	DK	Kenya	KE	Pologne	PL	Uruguay	UY
Equateur	EC	Kuwait	KW	Portugal	PT	Uzbekistan	UZ
Egypte	EG	Libye	LY	Roumanie	RO	Vietnam	VN
El Salvador SV		Luxembourg	LU	Fédération Russe RU		Zimbabwe	ZW

Liste des téléphones Bluetooth compatibles

- Si un téléphone présent dans cette liste est conforme aux exigences du Profil 1.0 du Kit Mains Libres Bluetooth et du Profil 1.1 Object Push, il pourra fonctionner. Cependant, nous ne pouvons pas vous garantir un bon fonctionnement de toutes les fonctions.

- Si vous constatez une différence dans le fonctionnement de votre modèle lorsque vous l'utilisez en mains libres, consultez le fabricant du téléphone.

O: Succès, X: Échec

Liste des téléphones Bluetooth compatibles

Liste des téléphones Bluetooth compatibles

Bluetooth peut ne pas fonctionner si vous connectez des écouteurs à l'unité, ou si votre téléphone affiche un autre écran que l'écran d'accueil (cela dépend du type de téléphone).

• Note1: Le délai de découverte est limité.
• Note2: Ce téléphone affiche l'écran de saisie du code PIN pendant une durée limitée.
• Note3: Si vous connectez votre téléphone et l'unité pour la première fois, établissez d'abord une connexion aux paramètres de votre téléphone.
• Note4: Si vous changez la sortie son durant un appel, la connexion est coupée.
• Note5: Gardez le téléphone « Actif » (ou ouvrez un dossier ou défilez) pour la connexion ou la fonction DTMF.
• Note6: Ce téléphone ne supporte pas la fonction REJECT.
• Note7: Ce téléphone ne supporte pas la fonction MEMORY DIAL.
• Note8: Ce téléphone appel le dernier numéro composé sans fonction MEMORY DIAL.
• Note9: Ce téléphone ne supporte pas la fonction DTMF.
• Note10: Ce téléphone ne supporte pas la fonction PHONEBOOK.
• Note11: Se connecte aux paramètres de votre téléphone.
• Note12: Se connecte aux paramètres de votre unité.
• Note13: Le Call ID n'est pas affiché (identification des appels).
• Note14: appuyez deux fois sur « SEND » pour prendre un appel avec le numéro de téléphone enregistré.

Caractéristiques Techniques

GÉNÉRAL

Puissance de sortier....50W x 4CH (Max.)

Impédance des enceintes ....4 Ω

Système de mise à la terre....Type négatif

Dimensions (W x H x D) 180 x 53 x 198 mm

Poids Net....2.37 kg

AFFICHAGE

Écran LCD ....Écran LCD TFT de 7 po

Résolution....480 X 234

Rétroéclairage ....CCFL (type L)

Section CD/DVD/VCD

Réponse en fréquence....20 Hz-20 kHz

Rapport signal-bruit....80 dB

Distorsion....0.15%

Séparation des voies (1kHz)....60 dB

Section RADIO

FM

Plage de fréquence....87.5-107.9 or 87.5-108 MHz

Rapport signal-bruit....55 dB

Distorsion 0.7%

Sensibilité utilisable....12 dBμV

MW (AM)

Plage de fréquence....520-1720 or 522-1620 kHz

Rapport signal-bruit 45 dB

Distorsion....1.0%

Sensibilité utilisable....32 dBμV

Bluetooth®

« Le terme, la marque et le logo Bluetooth appartiennent à Bluetooth SIG, Inc. L'exploitation de la marque par LG Electronics est concédée sous licence. Toutes les autres marques appartiennent à leurs propriétaires respectifs. »

P/N: MFL41634282
