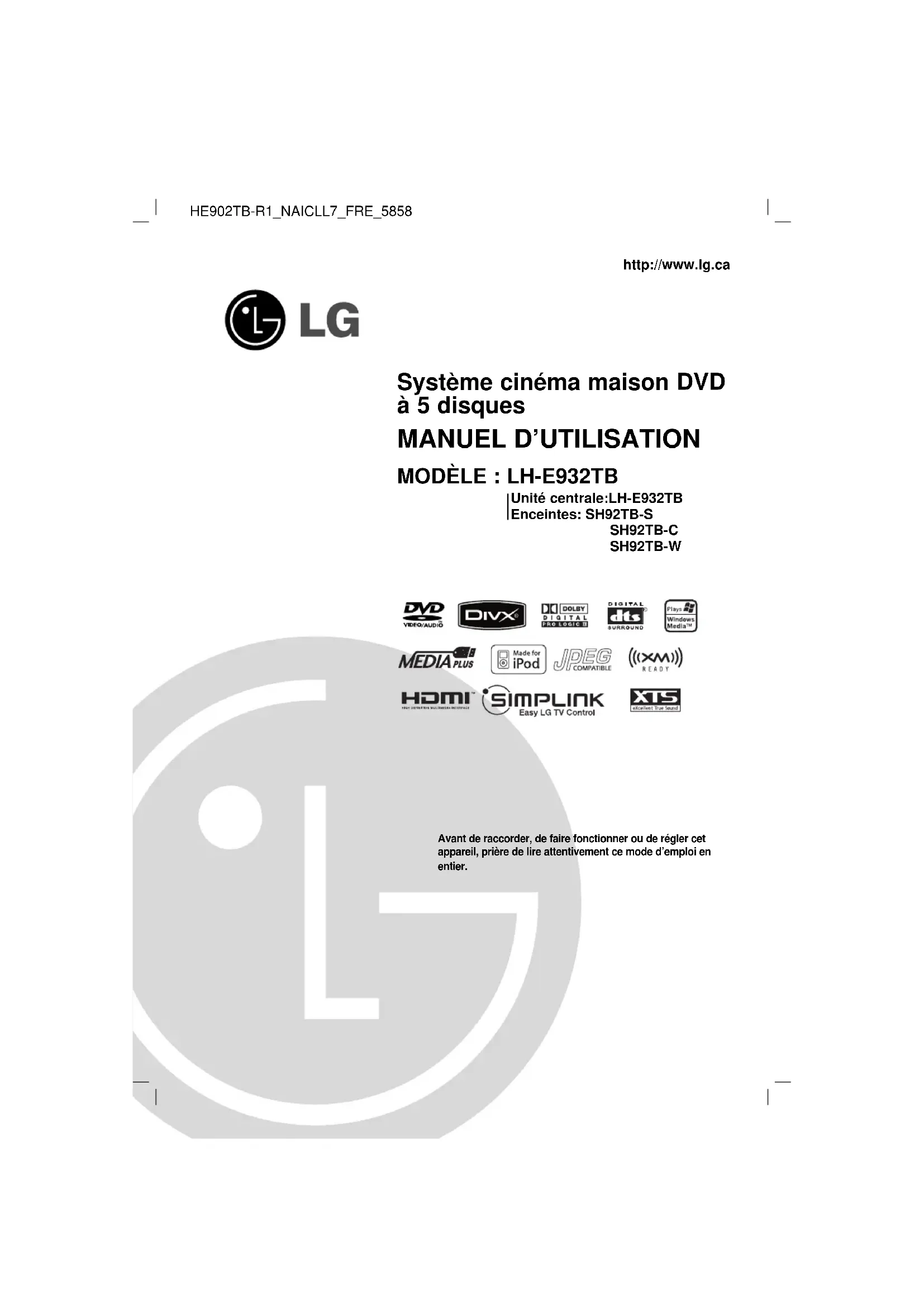

MODE D'EMPLOI HE902TB LG

Système cinéma maison DVD à 5 disques

Unité centrale:LH-E932TB Enceintes: SH92TB-S SH92TB-C SH92TB-W Avant de raccorder, de faire fonctionner ou de régler cet appareil, prière de lire attentivement ce mode d’emploi en entier.

Ce témoin clignotant avec le symbole d’une flèche dans un triangle équilatéral a pour but d’avertir l’utilisateur de la présence d’un voltage dangereux non isolé, dans le boîtier de l’appareil, qui peut s’avérer d’une amplitude suffisante pour provoquer un risque d’électrocution. Le point d’exclamation qui se trouve dans un triangle équilatéral a pour but d’avertir l’utilisateur de la présence de directives de fonctionnement ou d’entretien importantes dans le manuel d’instruction qui accompagne l’appareil. ATTENTION: Ne pas installer cet équipement à un endroit confiné tel qu’une bibliothèque ou similaire.

AVERTISSEMENT : Ne pas bloquer les ouvertures

d’aération. Installez l’appareil en respectant les instructions du constructeur. Les fentes et les ouvertures de l’appareil ont été conçues pour assurer une bonne ventilation et un bon fonctionnement du produit en le protégeant de toute surchauffe. Les ouvertures ne doivent jamais être bloquées en installant le produit sur un lit, un canapé, un tapis ou sur toute autre surface similaire. Cet appareil ne doit pas être installé dans un emplacement fermé comme une bibliothèque ou une étagère à moins que vous assuriez une ventilation particulière ou que les instructions du constructeur ne l’autorisent. ATTENTION: Ce produit utilise un système laser. Afin de garantir l'utilisation correcte de ce produit, veuillez lire attentivement ce manuel de l'utilisateur et le conserver pour future consultation. Si cette unité requiert du service technique, contactez un point de service après-vente agréé. L'utilisation de commandes, réglages ou l'emploi de procédures autres que celles spécifiées ici peut provoquer une exposition dangereuse à la radiation. Pour éviter l'exposition directe au faisceau laser, n'essayez pas d'ouvrir le boîtier. Il y a de la radiation laser visible lorsqu'il est ouvert. NE FIXEZ PAS LE REGARD SUR LE FAISCEAU. ATTENTION: L'appareil ne doit pas être exposé à l'eau (directement ou par éclaboussure) et aucun objet rempli de liquide, comme par exemple un vase, ne devrait être placé sur l'appareil. PRÉCAUTION concernant le câble d'alimentation Il est recommandé, pour la plupart des appareils, de les brancher sur un circuit spécialisé. Cela veut dire qu'un circuit comportant une prise de courant simple alimente uniquement cet appareil et qu'il n'a ni d'autres prises de courant ni d'autres circuits secondaires. Vérifiez la page des spécifications dans ce manuel de l'utilisateur pour en être sûr. Évitez de surcharger les prises murales. Les prises murales surchargées, les prises murales desserrées ou endommagées, les rallonges, les câbles d'alimentation effilochés, ou l'isolation des câbles endommagée ou fêlée sont dangereux. Toutes ces conditions risquent de provoquer un choc électrique ou un incendie. Examinez périodiquement le câble de votre appareil, et si son aspect indique qu'il est endommagé ou détérioré, débranchez-le, arrêtez momentanément l'utilisation de l'appareil, et demandez à un technicien autorisé de remplacer le câble par la pièce de rechange appropriée. Protégez le câble d'alimentation de tout emploi abusif, évitant par exemple qu'il soit tordu, entortillé ou pincé, que l'on ferme une porte ou que l'on marche dessus. Faites très attention aux fiches, aux prises murales et au point où le câble sort de l'appareil. Pour déconnecter l’appareil du réseau électrique, retirez la prise du câble d’alimentation. Lors de l’installation de l’appareil, assurez-vous que la prise soit facilement accessible. AVERTISSEMENT DU FCC: Il se peut que cet appareil émette une énergie à fréquence radio ou qu’il en fasse usage. Tout changement ou modification apporté à cet appareil peut entraîner la présence d’interférences nuisibles à moins que lesdits changements ou modifications soient explicitement autorisés dans le guide d’utilisation. Tout changement ou modification non autorisé pourra annuler le droit du consommateur d’utiliser l’appareil.

RENSEIGNEMENTS RELATIFS À LA RÉGLEMENTATION

: FCC partie 15 Cet équipement a été testé et il est certifié conforme aux limites établies pour les appareils numérotés de classe B, suivant la partie 15 de la réglementation du FCC. Ces limitations sont conçues de manière à assurer une protection raisonnable contre les interférences nuisibles lors de l’installation résidentielle de cet appareil. Cet appareil génère, utilise et peut émettre des fréquences radioélectriques qui, si installé ou utilisé autrement que comme recommandé, peuvent engendrer des interférences nuisibles aux communications radiophoniques. Toutefois, en fonction du type d’installation, il est impossible de garantir l’absence d’interférences. Si cet appareil provoque des interférences nuisibles à la réception radiophonique ou télévisuelle, vérifiable par la mise en marche et la mise hors tension de l’appareil, nous vous recommandons de tenter d’éliminer ces interférences à l’aide d’une ou plusieurs des mesures suivantes:

• Réorientez ou déplacez l’antenne de réception.

• Augmentez l’écart entre l’appareil et le récepteur affecté.

• Branchez l’appareil sur une prise murale située sur un circuit autre que la prise murale alimentant le récepteur affecté.

• Faites appel à votre revendeur ou à un technicien radio/télévision qualifié.

NE PAS RETIRER LE COUVERCLE (OU LES PIÈCES) IL N'Y A PAS DE PIÈCES POUVANT ÊTRE RÉPARÉES PAR L’UTILISATEUR DANS DE CETTE UNITÉ CONFIER À UN AGENT QUALIFIÉ. ATTENTION: Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer ce produit à la pluie ou à la moisissure.3 Introduction

1. Lire les instructions - Lire attentivement toutes les

instructions et les conseils de sécurité avant de faire fonctionner l’appareil.

2. Conserver ces instructions - Les instructions de

sécurité, de fonctionnement et d’utilisation doivent être conservées à des fins de références.

Observer tous les avertissements - Tous les avertissements sur l’appareil et figurant dans les instructions doivent être observés.

4. Suivre toutes les instructions - Il faut observer toutes

5. Ne pas utiliser ce produit près de l’eau - Par exemple

près d’une piscine, d’un bain, d’un évier, dans un sous-sol humide et dans d’autres endroits semblables.

6. Nettoyer seulement avec un chiffon propre -

Débrancher l’appareil de la prise murale avant de le nettoyer. Ne pas utiliser de produits nettoyants liquides.

7. Ne pas obstruer les ouvertures de ventilation.

Installer conformément aux instructions du fabricant.– Les fentes et les ouvertures dans le boîtier assurent une ventilation et un fonctionnement fiable de l’appareil et le protègent contre les surcharges. Il ne faut pas obstruer les ouvertures en plaçant l’appareil sur un lit, un canapé, un tapis ou toute autre surface semblable. Cet appareil ne doit pas être intégré à une installation telle qu’une étagère à moins d’en assurer une ventilation appropriée ou que les instructions du fabricant ainsi l’autorisent.

8. Ne pas l'installer près de sources de chaleur comme

un radiateur, une cuisinière ou d’autres appareils semblables (y compris des amplificateurs) qui produisent de la chaleur.

9. Ne pas faire échouer le but sécuritaire de la fiche

polarisée ou de mise à la terre. Une fiche polarisée est dotée de deux lames dont une lame est plus large que l’autre. Une fiche mise à la terre est dotée de deux lames et d'une broche de mise à la terre. La lame la plus large et la broche de mise à la terre sont là pour votre sécurité. Si la fiche n’entre pas dans la prise, consultez un électricien pour le remplacement de la prise.

10. Protéger le cordon d’alimentation contre le

piétinement ou le pincement, particulièrement près de la fiche, des prises et des points de sortie du produit.

11. Utiliser seulement les accessoires spécifiés par le

12. Utiliser seulement des chariots, des supports, des

trépieds, des fixations ou des tables spécifiés par le fabricant ou vendus avec l’appareil. Si un chariot est uti-lisé, faire attention au moment de déplacer l’appareil pour que celui-ci ne bascule pas.

13. Débrancher cet appareil pendant les orages ou

lorsqu’il n’est pas utilisé pendant de longues pé-riodes.

14. Consulter du personnel qualifié pour le service. Un

service est requis lorsque le produit a été endommagé de quelque façon que ce soit, comme le cordon d’alimentation ou la fiche, que du liquide y a été renversé ou que des objets ont été insérés à l’intérieur, que le produit a été exposé à la pluie ou à l’humidité, qu’il ne marche pas normalement ou qu'il est tombé par terre.

CONSIGNES DE SÉCURITÉ IMPORTANTES

• ATTENTION : LIRE ET OBSERVER TOUS LES AVERTISSEMENTS ET LES INSTRUCTIONS DE CE GUIDE D’UTILISATION AINSI QUE CEUX INDIQUÉS SUR L’APPAREIL. CONSERVER CE GUIDE POUR RÉFÉRENCE ULTÉRIEURE. Ce produit a été fabriqué et testé en fonction de la sécurité de l’utilisateur. Toutefois, une mauvaise utilisation peut causer un risque de choc électrique ou d’incendie. Il faut observer les précautions mentionnées dans ce guide concernant l’installation, l’utilisation et le service. Cet appareil est entièrement transistorisé et ne contient aucune pièce pouvant être réparée par l’utilisateur. NE PAS ENLEVER LE COUVERCLE ARRIÈRE. RISQUE DE S’EXPOSER À UNE TENSION DANGEREUSE. RÉFÉRER TOUT SERVICE SEULEMENT À UN TECHNICIEN QUALIFIÉ.4 Table des matières Introduction Symboles utilisés dans ce manuel p. 5
• À propos de l’affichage du symbole p. 5
• Notes concernant les disques p. 5
• Types de disques compatibles p. 6
• Termes concernant le disque p. 7
• Portée de la télécommande p. 7
• Installation des piles de la télécommande p. 7
• Panneau avant p. 8
• Panneau arrière p. 9
• Télécommande p. 10
• Installation et réglage initial Configuration de l’appareil p. 11
• Raccordements de l’appareil p. 11
• Connexion d’appareils optionnels p. 12
• -13 Connexion USB p. 12
• Connexion ENTRÉE AUX p. 12
• Connexion ENTRÉE OPTIQUE p. 12
• Connexion COAXIAL IN p. 12
• Connexion ENTRÉE AUDIO p. 13
• Connexion iPod p. 13
• Branchement des antennes p. 13
• Branchement HDMI p. 14
• Assemblage et Raccordement aux Enceintes p. 15
• Branchement des haut-parleurs p. 15
• Positionnement des enceintes p. 16
• Sélection de la source d’entrée/sortie p. 17
• Mini-glossaire des modes débit audio/ Ambiophonie p. 18
• Mode son p. 18
• Son VIRTUEL p. 18
• XTS/XTS pro p. 19
• Affichage à l’écran de l’information du disque p. 19
• Configuration initiale p. 19
• Opération générale p. 19
• LANGAGE p. 20
• AFFICHAGE p. 20
• AUDIO p. 21
• Réglage 5.1 p. 21
• BLOQUE (Contrôle des parents) p. 22
• AUTRES p. 22
• Opération Fonctionnalités générales p. 23
• Réglage Lecture p. 24
• Ouverture de tous les tiroirs à disque p. 24
• Sélection d’un disque pour la lecture p. 24
• Lecture de tous les disques sur les tiroirs p. 24
• Fonctions spéciales des disques DVD p. 24
• Vérification du contenu des disques DVD Menus p. 24
• Angle de prise de vue p. 24
• Fonctions supplémentaires p. 25
• Vitesse de lecture : 1.5 x p. 25
• Recherche par l'heure p. 25
• Recherche du marqueur p. 25
• Economiseur d´écran p. 25
• Mémoire de la dernière scène p. 25
• Réglage de la minuterie de sommeil p. 25
• Gradateur p. 25
• Mise en sourdine p. 25
• Lire un CD Audio ou un fichier MP3/WMA p. 26
• Lecture programmée p. 26
• Visionnement d´un fichier JPEG p. 27
• Fonctionnement avec des fichier DivX p. 28
• Utilisation iPod p. 29
• -30 Disques DVD Audio p. 31
• Présélectionner les stations radio p. 32
• Ecouter la radio p. 32
• Fonctionnement de la radio par satellite XM .33-34 A propos de la radio satellite XM p. 33
• Qu’est-ce que “Prêt pour XM”? p. 33
• Connexions de la radio par satellite XM p. 33
• Activation de votre service p. 33
• Sélection de la radio par satellite XM p. 33
• Information XM p. 33
• Présélection des stations radio par satellite XM p. 34
• Sélection des chaînes p. 34
• Messages d’information Utilisation de votre téléviseur à l'aide de la télécommande fournie p. 34

Commander d’autres téléviseurs au moyen de votre télécommande . . . . . . . . . . . . . . . .35-36

• Liste des codes de langues p. 37
• Liste des codes des pays p. 37
• Guide du dépannage p. 38
• -39 Maintenance et Service p. 39
• Manipulation de l´appareil p. 39
• Spécification Introduction Afin de garantir l'utilisation correcte de ce produit, veuillez lire attentivement ce manuel de l'utilisateur et le conserver pour future consultation. Ce manuel fournit des informations sur le fonctionnement et l’entretien de votre unité. Si cette unité requiert du service technique, contactez un point de service après-vente agréé. Symboles utilisés dans ce manuel Ce symbole avec un éclair est destiné à vous avertir sur la présence d'une tension dangereuse à l'intérieur du boîtier du produit pouvant constituer un danger de choc électrique. Le point d'exclamation vous avertit sur la présence d'importantes instructions concernant le fonctionnement et la maintenance / service technique. Ce symbole signifie la possibilité de dommages à l’appareil ou autres dommages matériels. Remarque: Souligne la présence de notes particulières ou de caractéristiques de fonctionnement spéciales. Trucs: Souligne la présence de conseils et procédures servant à faciliter l’exécution d’une tâche. Une section dont le titre comporte un des symboles suivants ne s’applique qu’au disque que représente ce symbole. DVD CD Vidéo CD Audio Fichiers MP3 Fichiers WMA Fichiers JPEG Fichiers DivX À propos de l’affichage du symbole L’affichage de “ ” sur l’écran du téléviseur signifie que le disque DVD-Vidéo en cours de lecture ne comporte pas la fonction décrite dans votre guide d’utilisation. Notes concernant les disques p. 405

MANIPULATION DES DISQUES

Ne touchez jamais à la surface de lecture d’un disque. Tenez le disque par les rebords de manière à ne pas laisser de traces de doigts sur la surface de lecture. Ne collez jamais de papier ou de ruban gommé sur un disque. Remisage des disques Une fois retiré de l’appareil, remisez le disque dans son étui. N’exposez pas les disques adirectement au soleil ou à des sources de chaleur et ne les laissez jamais pas dans une voiture garée au soleil. Nettoyage des disques La présence de marques de doigts et de poussière sur le disque peut entraîner une image de qualité médiocre et la déformation du son. Avant la lecture, nettoyez le disque à l’aide d’un chiffon propre. Essuyez le disque vers les rebords, à partir du centre. N’utilisez pas de solvants concentrés tels que alcool, benzène, diluants, agents nettoyants commercialement disponibles, ou aérosols antistatiques pour disques en vinyle. DivX JPEG WMA MP3 ACD VCD DVD Introduction Précautions lorsque vous utilisez les touches tactiles.

• Utilisez les touches tactiles avec les mains sèches et propres. - Dans un environnement humide, essuyez toute trace d’humidité sur les touches avant de les utiliser.

• Ne pas appuyez trop fort pour les faire fonctionner. - Si vous appuyez trop fort, le capteur des touches peut s’endommager.

• Touchez la touche que vous voulez actionner pour lancer la fonction correctement.

• Faites attention de ne pas mettre d’objets conducteurs comme des objets métalliques contre les touches, cela pourrait provoquer des mauvais fonctionnements.6 Types de disques compatibles DVD (disque 8 cm /12 cm) CD vidéo (VCD) (disque 8 cm /12 cm) Audio CD (disque 8 cm /12 cm) De plus, cet appareil permet la lecture de disques DVD ±R, DVD +RW, DVD -RW (video mode), SVCD

CD-R / CD-RW comportant des titres audio, MP3, WMA, JPEG et/ou des fichiers DivX. Remarques:

Dépendant de l’état de l’équipement d’enregistrement ou du disque CD-R/RW (ou

) lui-même, il se peut que l’appareil ne puisse pas effectuer la lecture de certains disques CD-R/RW (ou

• N’apposez aucune étiquette de part ou d’autre (face d’enregistrement ou face étiquetée) d’un disque.

N’utilisez pas de CD de forme irrégulière (en forme de coeur ou octogonal par exemple). Cela peut entraîner un mauvais fonctionnement. Notes concernant les disques DVD et CD-Vidéo Certaines fonctions de lecture de disques DVD et CD-Vidéo peuvent être intentionnellement programmées par les fabricants de logiciels. Puisque cet appareil effectue la lecture de DVD et CD-Vidéo selon le contenu incorporé par le fabricant du logiciel, certaines fonctions de lecture peuvent ne pas être disponibles alors que d’autres fonctions peuvent s’y rajouter. Fabriqué avec l'autorisation de Dolby Laboratories. "Dolby", "Pro Logic", et le symbole double-D sont des marques de commerce exclusives à Dolby Laboratories. Oeuvres confidentielles inédites Droit d'auteur 1992-1997 Dolby Laboratories. Tous droits réservés. Fabriqué avec l'autorisation de Digital Theater Systems,Inc. Brevet US No. 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 et autres brevets internationaux émis et en instance. "DTS" et "DTS Digital Surround" sont des marques de commerce de Digital Theater Systems, Inc. Copyright 1996, 2003 Digital Theater Systems, Inc. Tous droits réservés. Remarque sur les CD à codage DTS Lors de la lecture des CD à codage DTS, de nombreux parasites sont émis via les sorties stéréo analogique. Pour éviter d’endommager le système audio, baissez le son avant de lire ces disques, puis réglez-le progressivement tout en le maintenant à un niveau peu élevé. Pour bénéficier d’une lecture DTS Digital Surround, vous devez raccorder un système de décodeur externe DTS Digital Surround 5.1 à la sortie numérique de l’appareil. Code région Cet appareil dispose d’un code régional imprimé à l’arrière de l’unité. Il peut donc lire uniquement les DVD étiquetés avec la même zone ou avec “TOUTE ZONE”. Remarques concernant les codes régionaux

• La plupart des disques DVD ont un globe avec un ou plusieurs numéros clairement visible dans le couvercle de leur boîte. Ce numéro doit coïncider avec le code de région de votre récepteur DVD/CD; autrement, ce disque ne pourra pas être lu.

• Si vous essayez de reproduire un DVD ayant un code de région différent, le message "Vérifiez le code région" ("Check Regional Code") s'affichera à l'écran du téléviseur. Remarques sur les droits d’auteur L’enregistrement, l’usage, la distribution, ou la modification, sans autorisation préalable, d’émissions télévisées, de cassettes vidéo, de disques DVD ou de tout autre support, sont interdits aux termes des lois sur les droits d’auteur aux Etats-Unis et dans d’autres pays. Le non respect de ces lois engagera votre responsabilité civile et pénale. Qu’est-ce que SIMPLINK? Certaines fonctions de cet appareil peuvent être contrôlées par la télécommande de la télévision lorsque l’appareil et la TV LG muni du système SIMPLINK sont reliés via la prise HDMI.

• Les fonctions contrôlables à partir de la télécommande de la TV LG : Lecture, Pause, Scan, Skip, Stop, Arrêt, etc.

• Voir le mode d’emploi de la TV pour plus de détails sur la fonction SIMPLINK.

• La TV LG avec la fonction SIMPLINK est munie du logo ci-dessus.7 Introduction Termes concernant le disque CD-V (CD vidéo) Un CD-V peut contenir jusqu'à 74 minutes (disque de 650 MB) ou 80 minutes (disque de 700 MB) d'animation vidéo intégrale MPEG-1 ainsi que du son stéréophonique de qualité. MPEG MPEG est un standard international pour la compression vidéo et audio. MPEG-1 sert au codage vidéo pour CD-V et offre du codage de son ambiophonique multicanal tel que l'audio à CML (commande manuelle de lecture), Dolby Digital, DTS et MPEG. MP3 MP3 est un format de compression populaire utilisé pour des fichiers audio numériques qui permet une très haute qualité, similaire à celle du CD. WMA Fichier Windows Media Audio (audio média pour Windows). C'est un format de codage/décodage développé par Microsoft Corp. JPEG Joint Pictures Expert Group (groupe d'experts en image réunis) JPEG est un format de fichier comprimé qui vous permet de sauvegarder des images sans aucune limite dans le nombre de couleurs. Remarque sur Windows Media Windows Média est une marque déposée ou une marque de commerce de Microsoft Corporation aux Etats-Unis et/ou dans d'autres pays. CML: Commande manuelle de lecture (uniquement pour CD vidéo) La fonction commande manuelle de lecture peut être utilisée pour les formats des CD vidéo (CD-V) version 2.0. La commande manuelle de lecture vous permet d'interagir avec le système à l'aide des menus, des fonctions de recherche ou d'autres opérations caractéristiques d'un ordinateur. En plus, les arrêts sur image à haute résolution peuvent être lus s'ils sont inclus dans le disque. Les CD vidéo non équipés de commande manuelle de lecture (version 1.1) fonctionnent de la même manière que les CD audio. Titre (uniquement pour disques DVD vidéo) Un titre est normalement une section distincte d'un disque DVD. Par exemple, le film principal pourrait être le titre 1, un documentaire décrivant former le film a été fait pourrait conformer le titre 2, et les entrevues avec les acteurs pourraient être le titre 3. Chaque titre a un numéro de référence titre qui lui est attribué, vous permettant de le repérer facilement. Chapitre (uniquement pour disques DVD vidéo) Un chapitre est un segment d'un titre tel qu'une scène dans un film ou une interview dans un feuilleton. Chaque chapitre a un numéro de chapitre qui lui est attribué, vous permettant de repérer le chapitre désiré. Les chapitres pourraient ne pas être enregistrés, cela dépend de chaque disque. Scène (CD-V) Sur un CD vidéo à fonction CML (commande manuelle de lecture), les déplacements d'image et les arrêts sur image sont divisés dans des sections appelées "scènes". Chaque scène est affichée dans la fenêtre menu et un numéro de scène lui est attribué, vous permettant de repérer la scène désirée. Une scène est composée d'une ou plusieurs pistes. Piste Un élément distinct d'information audiovisuelle, telle que la piste d'image ou de son pour une langue spécifique (DVD) ou une pièce musicale dans un CD audio. Chaque piste a un numéro de piste qui lui est attribué, vous permettant de repérer la piste désirée. Les disques DVD comportent une piste vidéo (avec des prises de caméra multiples) et plusieurs pistes audio. Attention Ne jetez jamais les piles au feu. Remarques :

Veillez à utiliser des piles de taille AA.

• Jetez les piles dans les endroits prévus à cet effet.

• Les consignes de l’environnement devraient être primordiales dans l’élimination des piles. Éliminez toujours les piles usées en respectant les réglementations appropriées en vigueur dans la région.

• Si la télécommande ne fonctionne pas correctement, ou que sa plage de fonctionnement devient restreinte, remplacez les piles usées avec des neuves.

• Quand il est nécessaire de remplacer les piles de la télécommande, il faut toujours remplacer les deux avec des piles neuves. N’utilisez pas ensemble des piles de types différents ou des piles neuves et usées.

• Toujours retirer les piles mortes de la télécommande ou si celle-ci ne va pas être utilisée pour une longue période. Ceci évitera la fuite d'électrolytes.

ortée de la télécommande Visez le capteur infrarouge avec la télécommande et appuyez sur les différentes touches.

Distance: Environ 7m (23 pieds) de la face antérieure du capteur infrarouge.

Angle: Environ 30° dans chaque direction de la face antérieure du capteur infrarouge Installation des piles de la télécommande Retirez le couvercle situé à l'arrière de la télécommande et insérez deux piles R06 (AA) dans le compartiment, tout en vous assurant de leur orientation appropriée. .8 Panneau avant Tiroir à disque (DVD deck) Pour y insérer un disque. Bouton et voyant de marche/arrêt (POWER) Pour allumer ou éteindre l'unité. Le voyant devient rouge lorsque le système cinéma maison est mis sous tension. Écran d'affichage Il montre l'état actuel de l'unité. Boutons disque (disque 1 – disque 5) Appuyez sur ces boutons pour sélectionner directement le disque. Port USB Pour raccordement à un port USB multimédia (mémoire USB, etc.) DISC VIEW Appuyez-y pour ouvrir tous les plateaux à disques. Prise d’ENTRÉE AUDIO Reliez un appareil portatif (lecteur MP3, PM, etc.). B (PLAY) Lit un disque. PAUSE(

Pour mettre la lecture d’un disque DVD en pause temporairement. Appuyer à plusieurs reprises pour une lecture image par image. x (STOP) Pour arrêter la lecture. MONO/STEREO (ST.) Forward SKIP/SCAN (

)/TUNING (+) Pour aller au chapitre ou à la piste suivants. Appuyez et retenez pour plus de deux secondes pour un repérage avant rapide. Reverse SKIP/SCAN (

)/TUNING (-) Pour aller au commencement de la piste ou du chapitre en cours de lecture ou pour aller à la piste ou au chapitre précédents. Appuyez et retenez pour plus de deux secondes pour un repérage arrière rapide.

• Commande VOLUME Maintenez appuyé et tournez dans le sens des aiguilles d’une montre pour augmenter le son, et dans le sens inverse pour le diminuer. FUNC. Pour sélectionner les fonctions. *Réglage VOLUME Déplacez votre doigt autour de la touche ronde.9 Introduction Panneau arrière HDMI 1080iFOR WIRELESSDC 7V OUTXM INi Pod YPB PR COMPONENT COMPONENT VIDEO OUT VIDEO OUT AUX IN MONIT MONIT

Ne touchez pas aux broches à l‘intérieur des prises qui se trouvent sur le panneau arrière.Une décharge électrostatique peut endommager définitivement l’appareil.

Trousse sans fil non incluse. Nous vous suggérons fortement de vous procurer une telle trousse afin d’éviter l’encombrement sur le plancher que peuvent causer les fils allant aux enceintes de fond. Cordon d'alimentation Branchez-le au réseau.

CONNECTEURS POUR L'ANTENNE FM

Branchez l'antenne FM à ces bornes. Sortie (Y P B PR) composante vidéo (COMPONENT VIDEO OUT) Pour raccorder un téléviseur avec entrées Y P B PR. Prise XM IN Brancher un système XM Passport à ce port. (Vendu séparément.) PRISE HDMI Sortie HDMI fournissant une interface à haute qualité pour vidéo et audio numérique.

CONNECTEURS DES ENCEINTES

Raccordez les six enceintes fournies à ces bornes. Connecteur d'entrée OPTICAL Reliez ce connecteur à la sortie coaxiale d'un dispositif numérique. SORTIE MONITEUR Pour raccorder les entrées vidéo d’un téléviseur. Ventilateur Connecteur d'entrée COAXIALE Reliez ce connecteur à la sortie coaxiale d'un dispositif numérique. ÉMETTEUR (7V DC) Branchez un émetteur sans fil. (Vendu séparément.) Connecteurs Antenne cadre AM Prise iPod Brancher un connecteur de l’iPod. (Vendu séparément.) Connexion entrée AUDIO AUX (G/D)10 Télécommande OPEN/CLOSE (

Pour ouvrir et fermer le plateau à disque. DVD Pour sélectionner la source de sortie (CD/DVD). iPod Pour sélectionner la source iPod. S-TITLE Pour sélectionner une langue pour les sous-titres (DVD). CLEAR Pour enlever un numéro de piste du menu programme ou un repère du menu de recherche par repères. MARKER Pour marquer un point au cours de la lecture. SEARCH Pour afficher le menu de recherche par repères. SCAN/SLOW(bb/BB) Pour effectuer des recherches en arrière et en avant. Pour lancer la lecture au ralenti en retour/avance. SKIP (

Passe au chapitre ou plage suivante ou précédente. TITLE Pour afficher le menu titres du disque, s'il y en a. STOP (

VSM XTS pro Produit un son plus naturel et réaliste. Produit un effet sonore plus sensationnel. MUTE Pour allumer ou couper le son temporairement. D. SEL. Pour sélectionner le disque désiré. VOLUME (-/+) Règle le volume de l’enceinte. XM MODE Pour sélectionner le mode d’affichage XM. RESOL. Permet de changer la résolution en fonction de votre téléviseur. PROG./MEMO. Pour afficher ou masquer le menu programme. Pour prérégler la fréquence des stations radio dans le récepteur. DIMMER Change la luminosité de l’écran sur le panneau frontal quand l’unité est allumée. SLEEP Pour régler l'heure de mise hors tension automatique du système. TUNER AUX USB

DVD iPod POWER D.INPUT PAUSE/STEPSLEEPPROG./MEMO. POWER TUNER Pour sélectionner à votre gré la bande FM, AM ou XM. (bandes FM, AM et XM). AUX Pour sélectionner une source d'entrée. USB Pour jouir de fichiers multimédia. D.INPUT Pour écouter une source audio connectée à la prise DIGITAL AUDIO IN (OPTICAL ou COAXIAL). AUDIO Pour sélectionner une langue audio (DVD) ou un canal audio (CD). SOUND Pour sélectionner le mode sonore. REPEAT Pour répéter un chapitre, une piste, un titre, tous. REPEAT A-B Pour répéter une séquence. MENU Pour afficher le menu sur un disque DVD. ZOOM Élargit l’image vidéo. SETUP Pour afficher ou masquer le menu configuration. DISPLAY Pour accéder à l'affichage sur écran. RETURN Referme le menu. b/B/v/V (gauche/droite/haut/bas) Pour sélectionner une option dans le menu. ENTER Pour accepter la sélection du menu. PRESET (-/+) Pour sélectionner un chaîne de une chaîne radio. XM CH (-/+) Pour régler la station XM désirée. TUN. (-/+) Syntonise les stations radio souhaitées. Boutons numérotés 0-9 Pour sélectionner des options numériques dans un menu. CAT Pour sélectionner la Recherche par Catégorie. HDMI Permet activer (HDMI) ou de désactiver (OFF) le mode HDMI. Boutons des commandes téléviseur - POWER: Pour allumer ou éteindre le téléviseur. - CHANNEL v/V: Pour sélectionner la chaîne de télévision. - VOLUME +/–: Pour régler le volume du téléviseur. - INPUT: Pour sélectionner la source du téléviseur.title

Installation et réglage initial Configuration de l’appareil Il se peut que l’image et le son d’un téléviseur, magnétoscope ou radio situés à proximité de l’appareil soient déformés durant la lecture d’un disque. Si ceci se produit, installez l’appareil loin du poste de télévision, du magnétoscope, ou de la radio, ou mettez hors tension l'unité après enlèvement du disque. Raccordements de l’appareil Selon le modèle de votre téléviseur et des autres équipements que vous désirez raccorder, il existe différentes manières de raccorder cet appareil. Veuillez vous reporter aux guides d’utilisation de votre téléviseur, chaîne stéréophonique ou autres dispositifs pour plus de renseignements concernant leur raccordement. Raccordements vidéo sur votre téléviseur Assurez-vous que l'unité est reliée directement au poste de télévision et non pas à un magnétoscope ; autrement, l'image du disque DVD pourrait être déformée par le système de protection contre la copie. Raccordez la prise MONITOR OUT de l’appareil à la prise d’entrée vidéo du téléviseur à l’aide du câble vidéo (V). Remarques:

• Pour la connexion des prises MONITOR OUT définissez la résolution à 480i ou 480p en appuyant sur la touche de RESOL. de la télécommande; toutefois, MONITOR OUT sont toujours à la résolution standard 480i.

• Le mode HDMI doit être réglé à OFF [désactivé] pour un branchement par prise VIDEO OUT. Raccordement de Component Vidéo Raccordez les prises COMPONENT VIDEO OUT de l’appareil aux prises d’entrée correspondantes du téléviseur à l’aide d’un câble Y PB PR (C). Si votre téléviseur est un appareil haute définition ou numérique, vous pouvez en profiter pour régler la résolution vidéo maximum. Si votre téléviseur n’accepte pas la résolution réglée, des images déformées apparaîtront à l’écran. Consultez votre manuel d’utilisation puis réglez la résolution reconnue par le téléviseur. Remarques:

• Vous pouvez modifier la résolution (480i, 480p, 720p, 1080i) pour la prise COMPONENT VIDEO OUT en appuyant sur la touche RESOL. de la télécommande.

• Pour les résolutions 720p et 1080i, seule la lecture des disques non protégés contre la copie est possible. Si le disque est protégé contre la copie, il sera affiché à la résolution 480p. La résolution (720p, 1080i) est pour la sortie composante uniquement.

• Pour les connexions vidéo composante, le mode HDMI doit être réglé à OFF [désactivé].

• La résolution (720p, 1080i) ne marche pas avec les connexions vidéo analogiques (VIDEO OUT). Installation et réglage initial XM INi PodYPB PR

VIDEO INPUT Arrière du téléviseur CV12 Connexion d’appareils optionnels Connexion USB Raccordez le port d'une clé de mémoire USB (ou lecteur MP3, etc.) au connecteur USB dans la face avant de l'unité. Pour enlever le dispositif USB de l’unité

1. Choisissez un mode de fonctionnement différent ou

bien appuyez deux fois à la suite sur STOP (x).

Ne pas retirer l’appareil USB pendant son fonctionnement.

Les fichiers musicaux (MP3/WMA), images (JPEG) et les fichiers vidéo peuvent être lus.

Cet appareil ne peut pas utiliser de hub USB.

Cartes mémoire recommandées Carte Flash compacte (CFC), Micro Drive (MD), Carte Smart Media (SMC), Memory Stick (MS), Carte Secure Digital (SD), Carte Multi Media (MMC), Memory Stick Pro (MS-Pro) - Compatible avec : FAT16,32 - Utilisez seulement les cartes mémoires recommandées.

Les appareils qui nécessitent l’installation d’un programme supplémentaire lorsque vous les connectez à un ordinateur ne sont pas compatibles.

Dans le cas d’un HDD USB, assurez-vous de bien brancher le câble supplémentaire d’alimentation dans le HDD USB pour son bon fonctionnement. L’appareil accepte jusqu’à 4 séparations du lecteur, mais pas au-delà.

Si le lecteur de l’appareil USB est au moins double, un dossier du lecteur s’affiche à l’écran. Si vous souhaitez revenir au menu précédent après avoir sélectionné un dossier, appuyez sur RETURN.

Les appareils photo numériques et les téléphones portables ne sont pas compatibles. Connexion ENTRÉE AUX Connecter la prise de sortie du dispositif auxiliaire à la prise d’entrée AUDIO AUX. (G/D). Connexion ENTRÉE OPTIQUE (O) Reliez la sortie optique du boîtier Set Top (ou de l’appareil numérique, etc.) à la prise OPTICAL IN. Connexion COAXIAL IN (C) Reliez la sortie péritel (coaxiale) du boîtier Set Top (ou de l’appareil numérique, etc.) à la prise COAXIAL IN. Remarque: Si le format de sortie audio numérique ne correspond pas avec les capacités de votre appareil, le récepteur produit un son déformé puissant ou aucun son. DMI 80i XM INi PodYPB PR

OUT AUDIO (L) AUDIO (R) Dispositif auxiliaire Clé USB, lecteur MP3 (ou lecteur de carte mémoire, etc.) Vers SORTIE AUDIO (G/D) Vers ENTRÉE AUDIO (G/D) YPB PR

OPTICAL OUT COAXIAL OUT Boîtier Set Top (ou Appareil Numérique, etc.)

C13 Installation et réglage initial Connexion ENTRÉE AUDIO Connecter la prise de sortie du dispositif extractible (MP3 ou PMP, etc.) à la prise d’ENTRÉE AUDIO. Connexion iPod Brancher la prise de l’iPod à l’arrière du lecteur DVD/CD à la prise d’entrée de l’iPod en utilisant le câble iPod (I). Remarques : En fonction du type de l’iPod, il se peut que vous deviez insérer un des adaptateurs dans la prise d’entrée avant de relier votre iPod. Réglez le volume sur un niveau modéré avant de relier votre iPod à l’unité. Branchement des antennes Branchez les antennes FM/AM fournies pour écouter la radio. Brancher le cadre AM au connecteur de cadre AM. Connectez l’antenne-câble FM au connecteur de l’antenne FM. Remarques: Pour empêcher les interférences, éloignez l’antenne filaire AM du récepteur DVD/CD et des autres éléments. Prenez soin de déplier entièrement l’antenne FM. Après avoir connecté l’antenne FM, donnez-lui la position la plus horizontale possible. Dispositif extractible Vers SORTIE AUDIOVers ENTRÉE AUDIO HDMI 1080iFOR WIRELESSDC 7V OUTXM IN i Pod YPB PR COMPONENT COMPONENT VIDEO OUT VIDEO OUT AUX IN AUX IN MONIT MONIT

Antenne cadre AM (fournie) Antenne filaire FM (fournie)14 Branchement HDMI

HDMI (Interface Multimédia Haute Définition) gère les données vidéos et audios à partir d’une connexion numérique unique, pour les sorties numériques des télévisions HDMI ou équipées du système DVI. Une connexion à un téléviseur HDMI exige un câble HDMI ; la connexion à un téléviseur équipé de DVI exige un adaptateur DVI en plus du câble HDMI. HDMI est compatible avec les formats vidéos standards, améliorés ou de haute définition, ainsi qu’avec les formats audios standards ou surround multicanaux. Les fonctionnalités de l’HDMI incluent la vidéo digitale non compressée, une bande passante d’une capacité maximale de 5gigabytes par secondes, un connecteur unique (au lieu de plusieurs câbles et connecteurs), la communication possible entre la source Audio/Vidéo et les appareils Audio/Vidéos comme la télévision numérique. HDMI, le logo HDMI et l’Interface Multimédia Haute Définition sont des marques commerciales ou déposées de HDMI Licensing LLC. Si vous avez un moniteur ou un téléviseur HDMI, vous pouvez le raccorder à cet appareil à l'aide d'un câble HDMI.

1. Raccordez la prise HDMI OUT de l’appareil à la

prise HDMI d’un moniteur ou téléviseur HDMI compatible (H).

2. Réglez la source de la télévision sur HDMI

(reportez-vous au manuel d’utilisation de votre télévision).

3. En mode d’arrêt, sélectionnez le mode HDMI en

appuyant sur HDMI. Appuyez à plusieurs reprises sur la touche RESOL. pour sélectionner la résolution que vous souhaitez modifier. Remarques :

• Si le câble HDMI n’est pas raccordé, la touche HDMI ne fonctionne pas.

• La flèche de la fiche du câble connecteur doit être sur le dessus pour que la fiche soit alignée correctement sur celle de l'appareil.

• S’il y a du bruit ou que des lignes apparaissent sur l’écran, vérifiez le câble HDMI.

• Tous les dispositifs DVI, compatibles avec le système HDCP, ne fonctionneront pas avec ce récepteur DVD/CD.

• Si votre télévision n’est pas compatible avec la technologie HDCP, votre écran se remplit de neige ou l’image peut être brouillée. Conseil: Lorsque vous utilisez une connexion HDMI, vous pouvez modifier la résolution (480p, 720p, 1080i) de la prise de sortie HDMI en appuyant sur la touche RESOL. de votre télécommande. Réglage de la résolution Vous pouvez modifier la résolution de la sortie vidéo COMPONENT VIDEO OUT en appuyant sur la touche RESOL. située sur la face avant de votre appareil. Les différents réglages de résolution disponibles sont listés ci-dessous. Prise Résolution Disponible de Sortie HDMI 1920 x 1080i VIDEO OUT 1280 x 720p 720 x 480p COMPONENT 1920 x 1080i VIDEO OUT 1280 x 720p 720 x 480p 720 x 480i MONITOR OUT 720 x 480i Remarques:

Si l’image n’apparaît pas à l’écran avec un branchement vidéo analogique, changez la résolution sur 480i.

Avec une résolution de 720p ou de 1080i pour la prise Component Video Out, seuls les disques non protégés contre la copie peuvent être lus. En cas de protection, le disque sera lu avec une résolution de 480p.

1080i, 720p et 480p ne sont pas compatibles avec les prises vidéos analogiques ( MONITOR OUT

En mode RVB, le composant (Y/PB/PR) générera une image noire.

Si vous changez la résolution,l a taille du MENU (MP3/JPEG/DivX) affiché se modifie.

Si votre téléviseur ne supporte pas la résolution que vous avez réglée, des parasites de l’image apparaissent à l’écran. Veuillez vous rapporter au mode d’emploi de votre téléviseur pour régler la résolution en fonction des paramètres supportés par celui-ci.

Changer la résolution quand le lecteur de DVD/CD est connecté à la prise HDMI peut provoquer un mauvais fonctionnement. Pour résoudre le problème, éteindre le lecteur de DVD/CD et ensuite le rallumer. HDMI 1080iFOR WIRELESSDC 7V OUTXM INi PodYPB PR

HDMI Télévision compatible HDMI (Sans alimentation) H15 Installation et réglage initial Assemblage et Raccordement aux Enceintes Les enceintes avant et arrière sont retires des supports des enceintes. Connectez les câbles des enceintes et assemblez les enceintes avant et arrière des supports comme le montre l’ illustration.

1. Connectez les câbles d’ alimentation des enceintes

aux terminaux correspondants dans la partie arrière de chaque enceinte avant et arrière.

2. Attachez les haut-parleurs avant et arrière aux

supports pour haut-parleurs en tournant la vis. Branchement des haut-parleurs Brancher les haut-parleurs en utilisant les cordons de haut-parleurs fournis et en faisant correspondre les couleurs des bornes avec celles des cordons. Pour obtenir la meilleure amplitude de son, réglez les paramètres des haut-parleurs (distance, niveau, etc.). Remarques:

• Prenez soin de bien faire correspondre le cordon haut-parleur avec la borne adéquate sur les éléments: + avec + et – avec –. Si les cordons sont inversés, le son sera déformé et manquera de précision.

• Si vous utilisez les haut-parleurs ayant des caractéristiques d’entrées minimales, réglez soigneusement le volume pour éviter un rendement excessif des haut-parleurs. Enceinte avant (droite) Enceinte avant (gauche) Enceinte central Enceinte arrière (acoustique droite) Enceinte arrière (acoustique gauche) Caisson de basses16 Enceinte centrale Enceinte avant (gauche) Exemple de positionnement d'enceintes Enceinte arrière (gauche) Enceinte arrière (droite) Enceinte avant (droite) Caisson de basses Positionnement des enceintes Dans le cas d'un positionnement normal, utilisez les six enceintes (2 enceintes avant, enceinte centrale, 2 enceintes arrière et une enceinte d'extrêmes graves). Si vous désirez faire l'écoute d'une excellente sonorité de basses ou de l'ambiophonie Dolby Digital, nous recommandons la présence d'une enceinte d'extrêmes graves.

• Enceintes avant Selon votre position d'écoute, disposez les enceintes de manière à ce qu'elles en soient équidistantes. Toujours selon votre position d'écoute, réglez l'intervalle entre les enceintes à 45°.

• Enceinte centrale Idéalement, l'enceinte centrale et les enceintes avant devraient se situer à la même hauteur. Normalement, vous pouvez les positionner au-dessus ou en-dessous du niveau du téléviseur.

• Enceintes arrière Positionnez les enceintes gauche et droite à l'arrière de la zone d'écoute. Ces enceintes servent à fidèlement reproduire le déplacement sonore et l'ambiance qu'exige la lecture ambiophonique. Pour un meilleur rendement, ne positionnez pas les enceintes arrière trop en recul de la zone d'écoute et placez-les au même niveau ou plus haut, que les oreilles de l'auditeur. L'orientation des enceintes arrière vers un mur ou vers le plafond, améliorera la répartition sonore. Dans le cas d'une pièce de petite dimension avant/arrière où l'auditeur se trouve tout près du mur arrière, placez les enceintes face à face, orientées vers le bas, et à environ 60-90 cm au-dessus de la hauteur des oreilles de l'auditeur.

• Caisson de basses Vous pouvez placer l'enceinte d'extrêmes graves n'importe où à l'avant.17 Installation et réglage initial Sélection de la source d’entrée/sortie Suivez ces directives pour choisir et alterner parmi les diverses sources d'entrée et de sortie de l’appareil :

• DVD/CD Pour visionner le contenu du DVD: Appuyez sur DVD de la télécommande ou sur FUNC. du panneau avant de l’appareil jusqu'à ce que le voyant DVD/CD du panneau avant s'allume et que la source de sortie du lecteur DVD soit visionnée sur l'écran du téléviseur.

• FM/AM/XM Pour écouter des émissions radio FM/AM/XM: Appuyez sur TUNER de la télécommande pour alterner entre radio AM, FM et XM La fréquence sélectionnée apparaîtra sur l’écran d’affichage.

• AUX Pour écouter une source audio connectée à un appareil auxiliaire : Appuyez sur AUX sur la télécommande pour valider la source désirée. La source sélectionnée (AUX/AUDIO IN) apparaît dans la fenêtre d’affichage du panneau avant.

• D.INPUT Pour sélectionner le signal numérique connecté à la prise DIGITAL AUDIO IN (OPTICAL ou COAXIAL): Lorsque le voyant ‘AUX’ apparaît dans la fenêtre d’affichage, appuyez une fois sur D.INPUT sur la télécommande. ‘AUX OPT’ apparaît dans la fenêtre d’affichage. L’audio est émis d’une source externe reliée à la prise DIGITAL AUDIO IN (OPTICAL). Lorsque le voyant ‘AUX’ apparaît dans la fenêtre d’affichage, appuyez deux fois sur D.INPUT sur la télécommande. ‘AUX COAX’ apparaît dans la fenêtre d’affichage. L’audio est émis d’une source externe reliée à la prise DIGITAL AUDIO IN (COAXIAL).

• USB Appuyez sur la touche USB de la télécommande ou bien sur FUNC. sur le panneau avant jusqu’à ce que ‘USB’ apparaisse dans la fenêtre d’affichage.

• iPod Appuyez sur la touche iPod de la télécommande ou bien sur FUNC. sur le panneau avant jusqu’à ce que ‘OSD IPOD’ apparaisse dans la fenêtre d’affichage. TUNER AUX USB

DVD iPod POWER D.INPUT PAUSE/STEPSLEEPPROG./MEMO. D.INPUT TUNER DVDAUX USB iPod18 Mini-glossaire des modes débit audio/ Ambiophonie Ce format vous permet de jouir de 5.1 (ou 6) canaux discrets avec un son numérique de haute qualité, provenant de sources de programme DTS telles que des disques, des DVD et des disques compacts, etc. acceptant les marques déposées. DTS Digital Surround fournit jusqu'à 6 canaux avec une transparence sonore (ce qui s’avère identique aux originaux) et résulte en une clarté exceptionnelle dans un champ sonore réel de 360 degrés. “DTS” et “DTS Digital Surround” sont des marques déposées de Digital Theater Systems, Inc. Fabriqué sous licence de Digital Theater Systems, Inc. Le format ambiophonique Dolby numérique vous permet de jouir de

5.1 voies sonores ambiophoniques à partir d'une source de

programmation Dolby numérique. Si vous effectuez la lecture de disques DVD comportant le repère “ ”, cette caractéristique vous permettra de jouir d'une qualité supérieure de son, d'un champ spatial auditif plus précis et d'une gamme d'amplification améliorée. Utilisez ce mode pour la lecture de films ou l'écoute d'un canal Dolby Digital 2 comportant le symbole “ ”. Ce mode recrée l'ambiance d'une salle de cinéma ou de concert, un effet d'une intensité ne pouvant être reproduite qu'avec le système DOLBY PRO LOGIC AMBIOPHONIQUE. L'effet de déplacement avant/arrière/gauche/droit de l'image sonore, ainsi que l'impression d'entendre la présence d'un point fixe dans l'image sonore, devient beaucoup plus net et dynamique qu'auparavant. (II) Dolby Pro Logic II crée cinq voies de sortie à pleine largeur de bande à partir de sources ne comportant qu'une voie bicanal. Cela est possible grâce à un décodeur ambiophonique de pointe comportant une matrice à haute pureté qui extrait les propriétés spatiales de l'enregistrement d'origine, sans pour autant y ajouter de nouveaux sons ou colorations tonales. Mode FÍLM :Le mode MOVIE vous permet de faire l'écoute de programmes detélévision transmis en stéréo ainsi que tous les programmes codésavec Dolby ambiophonique. Le résultat est une directionnalité dechamp acoustique améliorée, s'apparentant à la qualité acoustiquede 5.1 voies discrètes.Mode MUSIQUE :le mode MUSIQUE vous permet de faire l'écoute de n'importe quelenregistrement stéréo et vous offre à la fois une largeur et uneprofondeur d'espace sonore inégalées. Mode MATRICE:Le mode MATRICE est identique au mode MATRÍCE, sauf pour l'absencede la logique d'enrichissement directionnelle. Il permet l'enrichissement dessignaux mono en les faisant apparaître plus "importants". Le modeMATRICE peut également être incorporé aux systèmes de sonorisationd'automobiles, là où les fluctuations dues à la faible réception des postesFM stéréo peuvent faire en sorte que les signaux ambiophoniques d'undécodeur engendrent une sonorité indésirable. Il se peut que la meilleure"solution" pour une réception FM stéréo médiocre soit tout simplement detransformer la réception audio à mono. AMBIOPHONIE 3D À l'aide de la technologie ambiophonie 3D, ce lecteur peut produire un effetambiophonique 3D qui simule la lecture multiplex audio sur deux enceintesstéréo conventionnelles plutôt que les 5 enceintes ou plus normalementexigées pour l'écoute multiplex audio des systèmes cinéma-maison. Cettecaractéristique est disponible avec les disques DVD comportant des pistesaudio codées à l'aide de Dolby Pro Logic et Dolby numérique. BYPASS Sert à effectuer la lecture fidèle d'un logiciel comportant des signaux ambiophoniques audio à canaux multiples. Mode son Vous pouvez profiter de la sonorité ambiophonique en sélectionnant tout simplement un des champs sonores préréglés, en fonction du programme que vous désirez écouter. Appuyez la touche SOUND répétitivement. Le mode sonore changera au panneau indicateur dans l’ordre suivant. BYPASS

• ON STAGE → STUDIO → CLUB → HALL

• THEATER 1 → CHURCH → PL ll MOVIE → PL ll MUSIC → PL ll MTRX → BYPASS... (Fonction offerte au mode 2 canaux seulement) Lorsqu'il y a un disque DVD dans l'appareil. Vous pouvez modifier le mode son du disque DVD (Dolby Digital, DTS, PRO LOGIC, etc) en appuyant sur la touche AUDIO de la télécommande, durant environ deux secondes. Quoique le contenu des disques DVD puisse varier d'un disque à un autre, les explications suivantes vous permettront de vous familiariser avec les fonctions de base de cette caractéristique. Chaque fois que vous appuyez sur la touche AUDIO, le mode son du disque DVD est modifié selon la séquence suivante:

À titre de référence

Le mode son initial est BYPASS.

• Le format de codage de chaque logiciel de programmation apparaît sur son emballage. - L'étiquette des disques Dolby numérique en comportent le symbole . - L'étiquette des disques codés avec Dolby ambiophonie en comportent le symbole . - L'étiquette des disques DTS Digital ambiophonie comporte les lettres DTS. Remarque: En fonction du disque, il pourrait être impossible de changer le mode sonore. Fabriqués sous la licence des laboratoires Dolby. "Dolby", "Pro Logic", et le symbole double-D sont des marques déposées des Laboratoires Dolby. Son VIRTUEL Appuyez sur VSM pour régler le son VIRTUEL

Son 3D en temps réel fournissant de la technologie à l’aide des sources stéréo, optimisé pour les haut-parleurs stéréo. Les téléspectateurs peuvent éprouver des effets ambiophoniques virtuels surprenants à partir de leurs propres lecteurs multimédia. Son multicanal Le son multicanal transforme le son 5.1 en son virtuel 10.1, donnant ainsi la sensation d’écouter à la fois les enceintes de droite, de gauche et du centre. Source Affichage Effet Canal 2.1. VIRTUEL 3D STÉRÉO Canal 5.1 VIRTUEL son multicanal19 Installation et réglage initial XTS/XTS pro À chaque fois que vous appuyez sur XTS pro, la configuration change dans l'ordre suivant : XTS ON → NORMAL → XTS-P ON... XTS-P ON La qualité sonore unique de la technologie LG crée le son optimal pour vous afin d'obtenir une lecture parfaite du son original et d'écouter une source sonore vive. XTS ON Lors de la lecture d’un film avec des basses fables en comparaison avec la musique générale, le son est forcé vers l’amplificateur. En mode DÉTOUR CANAL 2, cette fonction sert à créer un effet sonore de haute qualité grâce à un niveau sonore similaire provenant des enceintes arrière et avant. Remarque: Le mode XTS est temporairement désactivé pendant le changement du canal 2.1 au canal 5.1 et il est désactivé lors du changement vers le canal 2.1. Affichage à l’écran de l’information du disque Vous pouvez afficher à l’écran diverses informations relatives au disque inséré.

1. Appuyez sur DISPLAY pour afficher plusieurs

informations sur la lecture. Les éléments affichés varient en fonction du type de disques et du mode de lecture.

2. Vous pouvez sélectionner un élément en appuyant

sur v / V et modifier ou sélectionner le réglage en appuyant sur b / B. Titre (Plage) – Numéro du titre en cours (ou Plage) / nombre total de titres (ou pistes). Chapitre – Numéro du chapitre en cours / Nombre total de chapitres. Heure – Temps de lecture écoulé. Audio – Langue ou canal audio sélectionné. Sous-titrage – Sous-titres sélectionnés. Angle – Angle de prise de vue sélectionné / nombre total d’angles de prise de vue. Son – Mode son sélectionné. Remarque: Si aucune touche n’est pressée pendant plusieurs secondes, l’affichage à l’écran disparaît. Configuration initiale En vous servant du menu Setup (configuration), vous pouvez réaliser de divers réglages à des items tels que l´image et le son. En outre, vous pouvez choisir une langue pour les sous-titres et le menu de configuration. Se reporter aux pages 19 à 22 pour avoir plus de détails sur les items du menu Setup. Pour afficher et effacer le menu: Appuyez sur SETUP pour montrer le menu. Si vous appuyez une autre fois sur SETUP, vous retournez à l´écran initial. Pour passer au niveau suivant: Appuyez sur B de la télécommande. Pour revenir au niveau antérieur: Appuyez sur b de la télécommande. Opération Générale

1. Appuyez sur SETUP. Le menu de configuration

2. Employez v / V pour choisir l´option désirée, appuyez

après sur B pour passer au deuxième niveau. L´écran affiche la configuration actuelle pour l´ item choisi, de même que pour la configuration alternative.

3. Employez v / V pour choisir la deuxième option

désirée, appuyez après sur B pour passer au troisième niveau.

4. Employez v / V pour choisir la configuration

désirée, appuyez après sur ENTER pour confirmer votre choix. Quelques sélections demandent des procédures supplémentaires.

5. Appuyez sur SETUP ou PLAY pour quitter le menu

de Configuration.20 LANGAGE Langage Menu Choisissez une langue pour le menu de configuration et l´affichage sur écran. Disque Audio / Sous Titre Du Disque / Menu De Disque Choisissez la langue de votre préférence pour la piste audio (audio du disque), les sous-titres et le menu du disque. Original: Il fait référence à la langue originale dans laquelle le disque a été enregistré. Autre: Pour sélectionner une langue différente, appuyez sur les touches numériques pour entrer le nombre à quatre chiffres correspondant au code langue listé à la page 37. Si vous entrez un mauvais code langue, appuyez sur CLEAR. AFFICHAGE Aspect TV 4:3: Choisissez-le lorsque l´appareil est raccordé à un moniteur TV de taille standard 4:3 . 16:9: choisissez-le lorsque l´appareil est raccordé à un moniteur TV grand écran de 16:9 Mode d’affichage La configuration mode d´écran fonctionne uniquement lorsque le mode d´Aspect du Téléviseur est en "4:3" Letterbox: Montre une image large avec des bandes en haut et en bas de l´écran. Panscan: Montre automatiquement l´ image large sur la totalité de l´écran et coupe les bords excédants. Resolution HDMI Auto – La résolution de cette unité se règle automatiquement en fonction de la meilleure résolution de la TV. Manuel – Vous pouvez régler la résolution manuellement.21 Installation et réglage initial AUDIO Chaque disque DVD possède une variété d´options de sortie audio. Introduisez les options AUDIO du lecteur selon le type de système audio dont vous vous servez. Commande de plage dynamique (DRC) En format DVD*, la technologie audio numérique vous permet d’écouter les plages sonores d’un programme de la manière la plus réaliste et précise possible. Cependant, il se peut que vous souhaitiez utiliser la fonction de compression dynamique de la sortie audio (laquelle équilibre le volume entre les sons les plus élevés et les plus faibles). Ainsi, vous pouvez regarder un film en maintenant le volume sonore à un niveau relativement bas sans nuire à la netteté du son. Pour activer cette fonction, réglez DRC sur Marche. *1: Dolby Digital uniquement Vocal Mettez uniquement en mode vocal si un DVD de karaoké multicanal est en lecture. Les canaux de karaoké du disque sont alors mélangés à un son stéréo normal. Synchronisation HD AV Lors de l’utilisation de la télévision numérique. Parfois, le signal AV peut ne pas être transmis simultanément en raison d’une transmission différée du signal vidéo par rapport au signal audio. Cela est dû au fait que, dans le cas de la télévision numérique, la conversion du signal vidéo analogique en signal numérique prend un certain temps. Cela revient à dire que vous ne pouvez pas jouir simultanément des images à l'écran et du son provenant des haut-parleurs, quoiqu’il s’agisse de la même scène. Dans le menu Synchro AV HD, vous pouvez régler le temps de retard pour le signal audio, de sorte qu’il y ait une transmission simultanée du signal AV.

• Le temps de retard peut être réglé en unités de 10msec. (0 ~ 300ms)

• Le temps de retard est différent pour chaque marque de téléviseur. Ainsi donc, il faut que vous régliez le temps de retard optimum pour votre téléviseur. Réglage 5.1 Effectuez les réglages suivants pour le décodeur ambiophonique 5,1 voies incorporé.

1. Appuyez sur ENTER; le menu de Configuration

des Enceintes 5.1 s’affiche.

2. Utilisez b / B pour sélectionner l’enceinte

3. Réglez les options à l’aide des boutons

4. Appuyez sur ENTER pour confirmer votre

sélection. Retour au menu précédent. Sélection des Enceintes Sélectionnez l’enceinte que vous voulez ajuster. [Enceinte Avant (Avant G), Enceinte Avant (Avant D), Enceinte Centrale (Centre), Caisson de Grave (Sub Woofer), Enceinte Arrière (Arrière G), Enceinte Arrière (Arrière D)] Remarque: Certains réglages de haut-parleurs sont défendus par le contrat de licence Dolby Digital. Taille Puisque les réglages des haut-parleurs sont fixés, vous ne pouvez pas les changer. Volume Réglez le volume de sortie du haut-parleur sélectionné à l'aide des touches

. (-5dB ~ +5dB) Distance Si vous reliez les enceintes à votre Récepteur DVD/CD, le réglage de la Distance permet aux enceintes de savoir quelle distance le son doit traverser pour atteindre le point d’écoute établi. Cela permet le son provenant de chaque enceinte d’atteindre la position d’écoute en même temps. Appuyez sur b / B pour régler la Distance de l’Enceinte sélectionnée. (Vous ne pouvez pas régler les enceintes avant et le caisson de graves) Essai Appuyez sur b / B pour calibrer les niveaux de sortie de chaque enceinte. Réglez le volume de façon à ce qu’il coïncide avec le volume des signaux d’essai mémorisé dans le système. Avant Gauche (Avant G) → Centre → Avant Droite (Avant D) → Arrière Droite (Arrière

) → Arrière Gauche (Arrière

) → Sub Woofer22 BLOQUE (Contrôle des parents) Classement Pour bloquer la lecture des DVD classifiés en fonction de leur contenu. Tous les disques ne sont pas classifiés.

Choisissez “Classement” sur le menu BLOQUE puis appuyez sur B.

2. Pour accéder aux options BLOQUE (Contrôle des

parents), vous devez indiquer le mot de passe que vous avez créé. Si vous n’avez pas encore rentré de mot de passe, vous êtes invité à le faire. Rentrez un mot de passe puis appuyez sur ENTER. Rentrez-le de nouveau pour vérifier. Si vous vous trompez avant d’appuyer sur ENTER, appuyez sur CLEAR.

Choisissez un niveau de 1 à 8 à l´aide des touches v / V. Classement 1-8: Le niveau un (1) a le plus grand nombre de restrictions et le niveau huit (8) est le moins sévère. Debloque : Si vous choisissez debloque, le contrôle des parents n´est pas activé et le disque peut être lu en entier.

4. Appuyez sur ENTER pour confirmer votre choix de

niveau d´interdiction, appuyez après sur SETUP pour quitter le menu. Mot De Passe Vous pouvez indiquer ou modifier votre mot de passe.

1. Sélectionnez l’option Mot De Passe dans le menu

BLOQUE, puis appuyez sur B.

2. Suivez l’étape 2 comme indiqué ci-dessus

(Classement). Pour modifier votre mot de passe, appuyez sur ENTER lorsque l’option “Changement” est surlignée. Rentrez votre ancien mot de passe puis rentrez et vérifiez votre nouveau mot de passe.

Appuyez sur SETUP pour quitter le menu. Si vous oubliez votre mot de passe Si vous oubliez votre mot de passe, vous pouvez l’effacer en respectant les indications suivantes :

1. Appuyez sur SETUP pour afficher le menu Réglage.

2. Rentrez le code à 6 chiffres “210499” puis

appuyez sur ENTER. Le mot de passe est effacé. Code régional Indiquez le code de la zone dont les standards ont été utilisés pour classifier le DVD. Voir la liste page 37.

Choisissez “Code régional” sur le menu BLOQUE, appuyez après sur B.

2. Suivez l’étape 2 comme montré page précédente

Choisissez le premier caractère à l´aide des touches v / V.

4. Appuyez sur B puis sélectionnez le second

caractère à l’aide des touches v / V.

Appuyez sur ENTER pour confirmer le code régional choisi. AUTRES PBC Mettre le contrôle de lecture (PBC) en Marche ou Arret. Marche: Les CD vidéo ayant PBC sont lus selon le PBC. Arret: Les CD vidéo ayant PBC sont lus de la même manière que les CD audio. Enregistrement DivX Nous vous fournissons le code d’enregistrement du DivX

VOD (Video On Demand) qui vous permet de louer ou d’acheter des vidéos via le service DivX

1. Sélectionnez l’option “Enregistrement DivX” puis

2. Appuyez sur ENTER pendant que

est sélectionné. Le code d’enregistrement apparaît. Utilisez ce code d’enregistrement pour acheter ou louer des vidéos grâce au service DivX

VOD sur www.divx.com/vod. Suivez les instructions puis téléchargez la vidéo sur un disque lisible par cet appareil.

3. Appuyez sur ENTER pour sortir.

Remarque : Toutes les vidéos téléchargées à partir du système DivX

VOD ne peuvent être lues que sur cet appareil. CA23 Opération Opération Fonctionnalités générales Touches Actions Z (OPEN / CLOSE) Pour ouvrir ou fermer le tiroir disque. X (PAUSE) Pendant la lecture, appuyez sur

pour passer en mode pause. Appuyez sur X plusieurs fois pour faire une lecture Image par Image. SKIP (. / >) Pendant la lecture, appuyez sur SKIP (. ou >) pour aller au chapitre/à la piste suivante ou pour retourner au début du chapitre/de la piste en cours. Appuyez deux fois sur SKIP . pour revenir au chapitre/piste précédente. SCAN (m / M) Pendant la lecture appuyez plusieurs fois sur SCAN (m ou M) pour sélectionner la vitesse de scan désirée. DVD: bb, bbb, bbbb, bbbbb, bbbbbb ou

M (X2, X4, X8) REPEAT Pendant la lecture, appuyez plusieurs fois sur REPEAT pour sélectionner le mode de répétition désiré. Disques Vidéos DVD : Chapter/Title/Off Video CD, Audio CD, Disques DivX/MP3/WMA : Plage / Tous / Arret REPEAT A-B Pendant la lecture, chaque pression de la touche REPEAT A-B sélectionne le point A puis le point B, puis lance la répétition de la séquence comprise entre A (début) et B (fin). Appuyez sur REPEAT A-B pour sortir. ZOOM Pendant la lecture ou en mode pause, appuyez sur ZOOM pour agrandir l’image vidéo (3 niveaux). Vous pouvez vous déplacer au sein de l’image agrandie à l’aide des touches bBvV. TITLE Si le titre du DVD en cours dispose d’un menu, le menu du titre apparaît à l’écran. Autrement, le menu du disque apparaît. DVD MENU Le menu du disque apparaît à l’écran. (SUBTITLE) Pendant la lecture, appuyez sur S-TITLE à plusieurs reprises pour sélectionner la langue des sous-titres que vous souhaitez. (Langue AUDIO) Pendant la lecture, appuyez plusieurs fois sur AUDIO pour changer de langue ou de piste audio. (Canal AUDIO) Appuyez sur AUDIO à plusieurs reprises pendant la lecture pour régler un canal audio différent (STÉRÉO, GAUCHE ou DROIT). SLOW En mode pause, appuyez sur SLOW (m ou M) pour sélectionner la vitesse souhaitée. DVD : t (1/2, 1/4, 1/8, 1/16) ou T (1/2, 1/4, 1/8, 1/16) Video CD : T (1/2, 1/4, 1/8, 1/16) Disques VCDDVD VCD DivXDVDDivXDVD DVD DVD VCDDVDVCDDVD ALL WMA MP3ACDDivXVCDDVD ALL DivXVCDDVD ALL ALL24 Réglage Lecture Allumez le téléviseur et sélectionnez la source d'entrée vidéo raccordée à l'appareil. Ouverture de tous les tiroirs à disque Appuyez sur la touche DISC VIEW de l’appareil ou sur OPEN/CLOSE de la télécommande pour ouvrir les plateaux des tiroirs à disque lorsque l’appareil est en mode d’arrêt. “OPEN” apparaît sur l’écran d’affichage. Vous pouvez vérifier un disque dans le plateau à disque. Remarques : Si vous appuyez sur OPEN/CLOSE lorsqu’un tiroir à disque est actif, le plateau ne glissera pas. Le disque en cours continue à être lu. Sélection d’un disque pour la lecture Appuyez sur D.SEL. puis sur la touche de la télécommande correspondante au disque que vous voulez lire (DISC 1-5). Appuyez sur la touche de l’appareil correspondante au disque souhaité (DISC 1-5). Conseil :

• Vous pouvez aussi utiliser les boutons disques numérotés situés sur l’appareil.

• Si vous souhaitez sauter un disque, sélectionnez ‘DISC’ de nouveau à partir du menu SIMPLINK. Remarques :

• Pour assurer une bonne performance du système, veuillez patienter jusqu'à ce que le plateau à disque ait complètement lu le(s) disque(s) avant de continuer.

• Cette unité ne peut lire que le statut du plateau à disque actuel sélectionné. Lecture de tous les disques sur les tiroirs Appuyez sur PLAY(

) de la télécommande ou de l’appareil. Tous les disques disponibles seront lus une fois. Conseil : Pendant la lecture, le numéro de la piste en cours de lecture ainsi que le temps de lecture écoulé de celle-ci s’afficheront à l’écran. Remarque :

• Si sur les plateaux à disques il y a seulement des disques MP3, WMA et audio, tous les disques seront lus en mode répétition.

• Cette fonction n'est pas disponible en mode de lecture répétée ou programmée.

• Si les disques insérés comportent leur propre menu, cette fonction ne marchera pas correctement. Fonctions spéciales des disques DVD Vérification du contenu des disques DVD Menus Les disques DVD comportent des menus vous permettant d’accéder à des fonctions spécifiques. Pour utiliser le menu disque, appuyez sur MENU. Saisissez le numéro correspondant ou utilisez les touches bB v V pour mettre en surbrillance votre sélection. Puis appuyez sur ENTER. Angle de prise de vue Si le disque contient des séquences enregistrées avec de différents angles de prise de vue, vous pouvez choisir un angle de vue différent pendant la lecture.

1. Appuyez sur DISPLAY pendant la lecture.

2. Utilisez les touches 3 ou 4 pour sélectionner

l’option Angle. L’option Angle est mise en surbrillance

3. Sélectionnez l’option Angle à l'aide des touches

1 ou 2. Conseil : L'indicateur de la fonction Angle s’affichera à l’écran du panneau avant au cours des scènes enregistrées sous différents angles, dans le but de vous indiquer que la sélection d’un autre angle de prise de vue est possible. DVD CD25 Opération Remarques sur les fonctionnalités générales: Le zoom risque d´être inopérant pour quelques DVD. La fonction de répétition de la sélection A-B est uniquement disponible pour le titre en cours. Fonctions supplémentaires Vitesse de lecture : 1.5 x Il est possible de lire à une vitesse de 1.5 x. La vitesse 1.5 vous permet de regarder des films et d’écouter le son à une vitesse supérieure à la normal d’un disque.

1. Pendant la lecture, appuyer sur PLAY (B) pour lire

à une vitesse de 1.5 x. «BX1.5» s’affiche à l’écran.

2. Appuyer à nouveau sur PLAY (B) pour quitter

cette fonction. Recherche par l'heure Pour démarrer la lecture d'un disque à une heure quelconque choisie:

1. Appuyez sur DISPLAY en cours de lecture.

2. Appuyez sur v / V pour sélectionner l'icône de

l'horloge et le message “--:--:--” s'affichera.

3. Introduisez l'heure de démarrage requise en

heures, minutes et secondes de gauche à droite. Si vous vous trompez de numéros, appuyez sur CLEAR pour effacer les numéros que vous avez introduit. Puis introduisez les numéros corrects.

4. Appuyez sur ENTER pour confirmer. Le lecture

démarrera à l'heure sélectionnée. Recherche du marqueur Pour introduire un marqueur On peut enclencher la lecture depuis neuf points mémorisés au maximum. Pour introduire un marqueur, appuyez sur MARKER au point désiré du disque. L´icône du Marqueur est affiché brièvement sur le moniteur TV. Répétez cela afin d´introduire les neuf marqueurs. Pour retourner à une scène marquée ou l´effacer

1. Pendant la lecture, appuyez sur SEARCH. Le

menu de recherche du marqueur est affiché sur l´écran.

2. Appuyez sur b / B pendant 10 secondes pour

choisir le numéro de marqueur auquel vous voulez retourner ou celui que vous désirez effacer.

3. Appuyez sur ENTER et la lecture commencera

depuis la scène marquée. Ou bien appuyez sur CLEAR et le numéro du marqueur sera effacé sur la liste.

4. On peut lire une scène marquée quelconque en

introduisant son numéro sur le menu de recherche du marqueur. Economiseur d´écran L´économiseur d´écran s'affiche lorsque le lecteur DVD est laissé en mode de lecture arrêtée pendant cinq minutes environ. Mémoire de la dernière scène Ce lecteur mémorise la dernière scène du dernier disque lu. La scène reste dans la mémoire même si le disque est enlevé du boîtier ou si l´appareil est débranché. Si l´on introduit un disque ayant une scène mémorisée, la scène est automatiquement lue. Remarque: Ce lecteur ne mémorise pas la scène d´un disque si l´appareil est mis hors tension avant de commencer la lecture dudit disque. Réglage de la minuterie de sommei

Vous pouvez configurer l’appareil pour qu’il se mette hors tension à une heure déterminée.

Appuyez sur la touche SLEEP pour régler l'heure de mise hors tension automatique désirée. Le témoin SLEEP et l'heure programmée apparaissent à l'écran d'affichage.

2. Chaque fois que vous appuyez sur la touche

SLEEP, le réglage horaire change comme suit. SLEEP 180 →150 →120→90 →80 → 70 → 60→ 50 → 40 → 30 → 20 →10 →OFF Remarque: Il vous est possible de contrôler le temps restant avant la mise hors tension automatique du récepteur DVD/CD. Appuyez sur la touche SLEEP. Le temps restant apparaît à l'écran d'affichage. Gradateur Cette fonction modifie la brillance de l’affichage pendant que l’appareil est en circuit. Appuyez à répétition sur la touche DIMMER. Lumière des touches désactivée

variation de l’intensité de l’écran d’affichage

Écran d’affichage et lumière des touches activés Mise en sourdine Appuyez sur la touche MUTE pour mettre votre appareil en sourdine. Vous pouvez mettre votre appareil en sourdine lorsque, par exemple, vous devez prendre un appel téléphonique. Le témoin MUTE clignote alors à l'écran d'affichage. Appuyez de nouveau sur MUTE ou réglez le volume pour désactiver la sourdine. DVD DivXVCDDVD DivXVCDDVD WMA MP3ACDVCDDVD26 Lire un CD Audio ou un fichier MP3/WMA Cet appareil peut lire les CD Audios et les supports contenant des fichiers MP3/WMA. MP3/WMA/CD Audio Une fois que vous avez inséré un CD contenant des fichiers MP3/WMA, ou bien audio, un menu apparaît sur l’écran de télévision. Appuyez sur v / V PLAY (LECTURE) ou ENTER et la lecture démarre. Vous pouvez utiliser différentes fonctions de lecture. Voir pages 23. Étiquette ID3 Lorsque vous lisez un fichier contenant des informations comme les titres des plages, vous pouvez visualiser ces informations en appuyant sur DISPLAY (chanson, artiste, album, genre, commentaire). Conseils:

Appuyez sur MENU pour vous déplacer vers la page suivante.

Pour le CD mixte ayant des fichiers MP3/WMA et JPEG, les menus de MUSIC et PHOTO peuvent être modifiés. Appuyez sur TITLE et le mot MUSIC ou PHOTO sera remarqué en haut du menu. Lecture programmée La fonction Programme vous permet de garder vos pistes favorites dans la mémoire du lecteur, à partir d’un disque donné. Un programme peut contenir 300 pistes.

1. Insérez un disque.

Disques CD audio ou MP3/WMA:

2. Sélectionnez une piste dans la "Liste", puis

appuyez sur PROG. ou sélectionnez l'icône " (Ajouter)". Appuyez ensuite sur ENTER pour insérer la piste sélectionnée dans la liste programmée. Répétez le pas 2 pour insérer d'autres pistes dans la liste programmée. Remarque: Vous pouvez ajouter toutes les pistes dans le disque. Sélectionnez l'icône “ (Ajouter tout)", puis appuyez sur ENTER.

3. Sélectionnez la piste de la liste programmée par

laquelle vous voulez faire démarrer la lecture. Appuyez sur MENU pour vous déplacer vers la page suivante.

Appuyez sur PLAY ou ENTER pour démarrer. La lecture démarre dans l’ordre que vous avez programmé pour les pistes. La lecture s’arrête après une seule lecture des pistes dans la liste programmée

5. Pour reprendre le mode de lecture normal à partir

de la lecture programmée, sélectionnez une piste dans la liste du AUDIO CD (ou MP3/WMA) et ensuite appuyez sur PLAY. Répétition des pistes programmées

1. Appuyez sur REPEAT lors de la lecture d'un

disque. L’icône Répétition s’affichera.

2. Appuyez sur REPEAT pour sélectionner le mode

de répétition désiré.

• Piste: répète la piste actuelle.

• Tout: répète toutes les pistes de la liste programmée.

• Désactivé (pas d'affichage): ne lit pas à plusieurs reprises. Effacement d'une piste de la liste programmée

1. Utilisez les boutons vVpour sélectionner la piste

que vous voulez effacer de la liste programmée.

2. Appuyez sur CLEAR. Ou sélectionnez l'icône "

(Effacer)", puis appuyez sur ENTER pour insérer la piste sélectionnée dans la liste programmée. Répétez cela pour effacer d’autres pistes de la liste. Effacement de toute la liste programmée Appuyez sur v / V pour vous déplacer vers la liste puis appuyez sur ENTER. Remarque: Les programmes sont également effacés lorsque le disque est retiré ou que d’autres disques sont lus. Pour être compatibles avec ce lecteur, les disques MP3/WMA doivent avoir les caractéristiques suivantes:

• Fréquence d’échantillonnage : entre 32 et 48kHz (MP3), entre 24 et 48 kHz (WMA).

• Vitesse de Bit: entre 32 - 320kbps (MP3), 40 - 192kbps (WMA)

• Cet appareil ne prend pas en charge les fichiers MP3/WMA ayant une extension de fichier autre que “.mp3” / “.wma”.

• Le format physique du CD-R devra être ISO 9660.

• Si des fichiers MP3 / WMA sont enregistrés à l´aide d´un logiciel ne pouvant pas créer de système de fichier (ex.: Direct-CD), il est impossible de lire les fichiers MP3/ WMA. L´emploi de Easy-CD Creator créant un système de fichier ISO 9660 est conseillé.

• Les noms des fichiers devront comporter 8 lettres au maximum et incorporer une extension.mp3 ou .wma.

• Ils ne doivent pas comporter de caractères spéciaux tels que / ? * : " < > l etc.

• Le nombre total de fichiers sur le disque devra être inférieur à 999. Pour assurer une qualité de lecture optimale, cet appareil requiert le respect de certaines normes techniques en matière de disques et d’enregistrements. Les DVD pre- enregistrés sont conçus pour respecter automatiquement ces standards. Il existe plusieurs types de formats de disques à enregistrer différents (y compris CD-R, contenant des fichiers MP3 ou WMA) et ceux-ci demandent certaines conditions pre-existantes (voir ci-dessus) afin d´en assurer une lecture compatible. Les clients doivent savoir qu´une autorisation est requise pour télécharger des archives MP3 / WMA ainsi que de la musique depuis l´Internet. Notre entreprise n´a pas le droit d´octroyer cette permission- là. Celle-ci devra être toujours demandée au détenteur de droits d´auteur.27 Opération Visionnement d´un fichier JPEG Cette unité peut lire des disques contenant des fichiers JPEG. Avant de lire des enregistrements en format JPEG, veuillez consulter la section des remarques sur les enregistrements JPEG à droite.

1. Introduisez un disque et fermez le boîtier.

Le menu PHOTO est affiché sur le moniteur TV.

Appuyez sur V / v pour choisir un dossier, et appuyez sur ENTER. Une liste des fichiers sera affichée dans le dossier. Si vous vous trouvez sur une liste des fichiers et vous désirez retourner à la liste de Dossiers, employez les touches V / v de la télécommande pour sélectionner et appuyez sur ENTER.

3. Si vous désirez visionner un fichier déterminé,

appuyez sur V / v pour sélectionner un fichier et appuyez sur ENTER ou PLAY. La vision du fichier commence.Au moment de visionner un fichier, vous pouvez appuyer sur STOP pour retourner au menu précédent (JPEG menu). Remarques : Lors du visionnement d’un fichier JPEG, la résolution change à 480p si elle est réglée à 1080i. Vous pouvez changer la résolution à 720p ou 480p. Conseil: Il y a quatre options pour la vitesse de défilement: lente, >> (Normal), >>> rapide et II Off (désactivée) Utilisez les boutons vVbBpour mettre en surbrillance la vitesse. Ensuite, utilisez les boutons b / B pour sélectionner l'option que vous voulez utiliser, puis appuyez sur ENTER. Si vous réglez la vitesse sur l'option désactivée, la présentation des diapositives n'est pas activée. Diaporama (Présentation des Diapositives) Employez vVbBpour sélectionner Slide Show et appuyez après sur ENTER. (Vous ne pouvez pas changer la résolution). Image Immobilisée

1. Appuyez sur PAUSE/STEP pendant le

visionnement d´une diapositive. L´appareil sera mis maintenant en mode PAUSE.

2. Pour retourner au visionnement de la diapositive,

appuyez sur PLAY ou appuyez sur PAUSE/STEP à nouveau. Se déplacer vers un autre fichier Appuyez une fois sur SKIP (. ou >) en cours de visionnement d'une image pour avancer ver le fichier suivant ou précédant. Pour pivoter l'image Appuyez sur b / B / 3 / 4 pendant que vous voyez une image pour la pivoter dans le sens des aiguilles d'une montre ou dans le sens contraire. JPEG Preview List JPEG Folder 1JPEG Folder 2JPEG Folder 3JPEG Folder 4JPEG Folder 5JPEG Folder 6JPEG Folder 7JPEG Folder 8PHOTO La compatibilité du disque JPEG avec ce lecteur est ainsi limitée:

• En fonction de la taille et du nombre des fichiers JPEG, il peut prendre longtemps pour que le lecteur de DVD/CD lisse les contenus du disque. Si vous ne voyez pas l'affichage sur écran après plusieurs minutes, c'est peut être que certains fichiers sont trop longs, faites diminuer la résolution des fichiers JPEG au-dessus des 2760 x 2048 pixels et enregistrer un autre disque.

• Le nombre de fichiers et de dossiers sur le disque devra être inférieur à 999.

• Quelques disques peuvent être incompatibles vu la différence de format d´enregistrement ou leurs caractéristiques.

• Vérifiez que tous les fichiers sélectionnés aient des extensions ".jpg" au moment de les copier sur le lay-out du CD.

Si les fichiers ont des extensions ".jpe" ou ".jpeg", prière de les enregistrer comme des fichiers ".jpg".

• Les fichiers sans extension ".jpg" ne pourront pas être lus par ce lecteur DVD. Même dans le cas où les fichiers sont montrés comme des fichiers d´image JPEG sur l´Explorateur de Windows.28 Fonctionnement avec des fichier DivX À l'aide de ce lecteur de DVD, vous pouvez lire des disques DivX.

1. Insérez un disque et fermez le plateau à disque.

Le menu DivX s'affiche à l'écran du téléviseur.

2. Appuyez sur v / V pour sélectionner un dossier,

puis appuyez sur ENTER. Une liste Une liste des fichiers inclus dans le dossier s'affichera. Si vous êtes sur une liste de fichiers et que vous voulez revenir à la liste de dossiers, utilisez les boutons v / V dans la télécommande pour mettre en surbrillance et ensuite appuyez sur ENTER.

3. Si vous voulez regarder un fichier en particulier,

appuyez sur v / V pour mettre en surbrillance un fichier et ensuite appuyez sur ENTER ou PLAY.

4. Appuyez sur STOP pour sortir.

Consignes pour afficher les sous-titres du DivX Si les sous-titres ne s’affichent pas correctement pendant la lecture, maintenez appuyer la touche S-TITLE pendant 3 secondes puis appuyez sur S-TITLE pour sélectionner un autre code langue jusqu’à ce que les sous-titres souhaités apparaissent. Conseils:

Appuyez sur MENU pour vous déplacer à la page suivante.

Sur un CD contenant des fichiers MP3/WMA, JPEG et MOVIE, vous pouvez basculer parmi les menus MUSIC, PHOTO et MOVIE. Appuyez sur les boutons TITLE et MUSIC, les mots PHOTO et MOVIE en haut du menu seront mis en surbrillance.

Vous pouvez sélectionner le titre désiré à l’aide des touches b / B. Remarques:

Assurez-vous de sélectionner le mode "SUBTITLE ON" (sous-titres activés) avant la lecture d'un fichier DivX en appuyant sur ENTER à chaque fois.

S'il y a plus de deux langues pour les sous-titres dans le fichier, seul le sous-titrage original sera disponible.

Les fichiers DivX compris dans votre carte mémoire ne peuvent pas être lus.

Vous ne pouvez pas régler le mode sonore ni le son VIRTUEL pendant la lecture d’un fichier DivX. List Movie Folder 1Movie Folder 2Movie Folder 3Movie Folder 4Movie Folder 5Movie Folder 6Movie Folder 7Movie Folder 8MOVIE0:00:00 La compatibilité des disques DivX avec ce lecteur est restreinte comme suit:

• La taille de résolution disponible du fichier DivX doit être au-dessous de 800x600 (L x H) pixels.

• Le nom du fichier des sous-titres du DivX peut comporter jusqu'à 45 caractères.

• S'il y a un code impossible à exprimer dans le fichier DivX, celui-ci peut être affiché comme une marque “ _ ” sur l'écran d'affichage.

• Si la fréquence d'images est au-dessus de 30 par seconde, cette unité pourrait ne pas marcher normalement.

• Si les structures vidéo et audio du fichier enregistré ne sont pas entrelacées, il n'y aura aucune sortie vidéo ni même audio. Fichiers DivX pris en charge

• ".avi ", ".mpg ", ".mpeg ", ".divx" Formats lisibles pour les sous-titres

• Fréquence d'échantillonage: dans les 32 - 48 kHz (MP3), dans les 24 - 48kHz (WMA)

Opération Utilisation iPod Vous pouvez utiliser vote iPod à partir de la télécommande fournie. iPod est une marque déposée de Apple Computer, Inc., enregistrée aux USA et dans les autres pays. Fonctionnement général

1. Reliez votre iPod à cette unité avec le câble iPod.

Votre iPod s’allume automatiquement.

3. Appuyez sur la touche iPod de la télécommande

pour passer en mode iPod. Le menu iPod apparaît à l’écran. L’écran initial du menu iPod correspond au mode iPod OSD.

4. Utilisez v / V et ENTER sur la télécommande pour

afficher la liste du menu.

5. Appuyez sur ENTER pour lire.

Fonctionnalités générales Remarques :

• Cela fonctionne avec les modèles iPod muni d’une prise d’entrée.

• La compatibilité peut varier en fonction du type d’iPod.

• En fonction de la version de votre logiciel iPod, il se peut que vous ne puissiez pas contrôler votre iPod depuis le lecteur. Nous vous conseillons d’installer la dernière version du logiciel.

• Réglez le volume sur un niveau modéré avant de relier votre iPod à cet appareil. Lire l’iPod en mode iPod à distance Vous pouvez utiliser votre iPod en utilisant la télécommande fournie ainsi que les touches de l’appareil.

1. Appuyez sur iPod sur la télécommande jusqu’à ce

que ‘IPOD’ apparaisse dans la fenêtre d’affichage. Remarque : Vous pouvez sélectionner le mode iPod Remote ou le mode iPod OSD en appuyant à plusieurs reprises sur la touche iPod de la télécommande.

2. Utilisez v / V et ENTER sur la télécommande ou

bien les touches de votre iPod pour afficher la liste du menu en visualisant votre iPod.

3. Appuyez sur ENTER pour lire.

• Lorsque vous reliez l’appareil et votre TV aux prises MONITOR IN/OUT, l’écran de la TV s’éteint temporairement.

Relier la prise MONITOR OUT de l’arrière de l’appareil à la prise VIDEO IN du téléviseur à l’aide du câble vidéo si vous souhaitez visualiser un fichier vidéo ou une photo. Les images des fichiers vidéo ou photo sont émises uniquement lorsque vous branchez l’appareil à la prise MONITOR OUT. Opérations Pendant la pause, appuyez sur B pour reprendre la lecture. Pendant la lecture, appuyez sur X pour mettre en pause. Pendant la lecture, appuyez sur

pour mettre arrêter la lecture. Appuyez sur ENTER pour reprendre la lecture. Pendant la lecture, appuyez sur SKIP (. ou >) pour passer à la piste suivante ou bien pour revenir au début de la pise en cours. Appuyez deux fois brièvement sur SKIP . pour revenir à la piste précédente. Fichier musique: lors de la lecture, appuyez et retenez la touche SCAN (m ou M) puis relâchez au point désiré. Fichier vidéo: lors de la lecture, appuyez et retenez la touche SKIP (

puis relâchez au point désiré. Pendant la lecture, appuyez sur REPEAT à plusieurs reprises pour sélectionner le mode de répétition désiré. (Track/All/Off) Pour aller au menu précédent. Touches de la Télécommande B (LECTURE) X (PAUSE)

REPEAT MENU30 Lecture de l’iPod en mode iPod OSD Vous pouvez utiliser votre iPod en utilisant le menu OSD sur l’écran de la TV ou bien la télécommande fournie. Les touches de votre iPod ne sont pas activées en mode iPod OSD.

1. Appuyez sur la touche iPod de la télécommande

jusqu’à ce que ‘OSD IPOD’ apparaisse dans la fenêtre d’affichage. Remarque: Vous pouvez sélectionner le mode iPod Remote ou le mode iPod OSD en appuyant à plusieurs reprises sur la touche iPod de la télécommande.

2. Utilisez v / V et ENTER de la télécommande pour

afficher la liste du menu.

3. Appuyez sur ENTER pour lire.

Music (Musique) Pour classer et lire les fichiers par Listes de Lecture, Artistes, Albums, Genres, Chansons et Compositeurs. Photos (Photos) / Videos (Vidéos) Un fichier vidéo ou photo ne peut pas être lu en mode iPod OSD. Si vous souhaitez lire un fichier vidéo ou photo, changez le mode iPod à Distance. Now Playing (Lecture en cours) Pour afficher et lire le dernier fichier musical lu. Message iPod Remote iPod Please use Monitor output for viewing Video and photo from iPod. Lorsque vous reliez l’appareil et la TV via les prises

COMPONENT VIDEO IN/OUT

ou HDMI IN/OUT en mode iPod à Distance, l’écran de gauche apparaît. Reliez l’appareil et la TV avec les prises MONITOR IN/OUT. Lorsque vous sélectionnez les menus Photos et Vidéos dans le mode iPod OSD, l’écran de gauche apparaît. Mettez l’appareil en mode iPod à Distance. Lorsque vous connectez un iPod non compatible avec cet appareil, l’écran de gauche apparaît. Si la puissance de votre iPod n’est pas suffisante ou s’il est mal branché ou bien si l’appareil n’est pas reconnu, l’écran de gauche apparaît.31 Opération Disques DVD Audio Le DVD audio est un nouveau format de disque construit à partir du succès du DVD pour offrir de la haute qualité en audio multicanal pour une nouvelle expérience en qualité audio. Un disque DVD audio peut être identifié par le logo DVD audio sur la pochette du disque ou sur le disque lui-même. Le format DVD Audio peut fournir une meilleure qualité stéréo que les CD Audio avec un taux d'échantillonnage allant jusqu'à 192kHz (au lieu de 44,1kHz pour les CD). Le son numérique DVD Audio peut être fourni avec 24 bits de données (au lieu de 16 bits pour un CD standard). Un disque DVD Audio normal contient jusqu'à 7 fois la capacité de données d'un CD, pour la musique, cet espace supplémentaire est utilisé soit pour une meilleure qualité de son avec une résolution multicanal avancée plus proche de l'enregistrement master de l'artiste, soit pour des enregistrements plus longs. Beaucoup de disques DVD Audio contiennent du texte à afficher, tel que des biographies d'artistes, les titres ou des paroles. Certains disques DVD audio contiennent également une galerie de photos ou des vidéo clips. Remarque Pour jouir d’une meilleure qualité de son et d’un effet enveloppant lors de la lecture des disques DVD Audio, vous devez utiliser des sorties audio numériques 5.1 canaux (prises 5.1CH AUDIO OUT sur l’appareil). Passer à un autre GROUPE Certains disques DVD Audio divisent les contenus en différents groupes. Votre lecteur vous permet d'accéder rapidement aux différents groupes pendant la lecture via l'affichage à l'écran.

1. Appuyez sur DISPLAY pendant la lecture ou en

pour choisir l'icône de Groupe.

3. Appuyez sur 1/2 ou sur les boutons numérotés

(0-9) pour choisir un numéro de groupe. Remarque: Quelquefois, l'auteur des disques crée un contenu caché qui n'est accessible qu'avec un mot de passe. Si l'icône de verrouillage apparaît sur l'écran TV, saisissez le mot de passe (quelquefois vous pouvez le trouver sur la pochette du disque ou sur un site internet). Cette commande du mot de passe n’est pas gérée par votre appareil - c'est une fonction du disque. Vu que les créateurs des disques DVD Audio changent, certains choix sur l'écran d'affichage ne seront pas disponibles pour le disque que vous êtes en train d'écouter. Regarder une autre PAGE Vu que les disques DVD Audio peuvent contenir beaucoup d'informations, il existe plusieurs manières de voir ce qui est disponible sur le disque.

1. PAppuyez sur DISPLAY pendant la lecture.

pour choisir l'icône de la Page.

3. Appuyez sur 1/2 pour choisir un numéro de page.

Ce qui s'affiche à l'écran variera d'un disque à l'autre car les informations disponibles dépendent de la façon dont l'artiste a créé le disque. Remarque: Vu que les créateurs des disques DVD Audio changent, certains choix sur l'écran d'affichage ne seront pas disponibles pour le disque que vous êtes en train d'écouter.32 Présélectionner les stations radio Vous pouvez présélectionner 50 stations FM et AM(MW). Avant de les faire fonctionner, prenez soin de vérifier que le volume est au minimum.

Appuyez sur la touche TUNER de la télécommande, jusqu’à ce que FM ou AM(MW) apparaisse dans la fenêtre d’affichage.

2. Appuyez sans relâcher sur TUN.(-/+) pendant

environ deux secondes jusqu'à ce que la fréquence affichée commence à changer ; relâchez alors la touche. Le balayage s’arrête lorsque l’appareil syntonise une station.

3. Appuyez sur la touche PROG./MEMO. de la

télécommande. Un numéro présélectionné apparaîtra sur l’écran.

4. Appuyez sur les touches PRESET (+/-) de la

télécommande pour définir le numéro de présélection désiré.

5. Appuyez une nouvelle fois sur la touche

PROG./MEMO. de la télécommande. La station est enregistrée.

6. Répétez les étapes de 3 à 6 pour enregistrer les

autres stations. Pour régler une station avec signal léger Appuyez à plusieurs reprises sur TUN (-/+) dans l’étape 3 pour syntoniser une station manuellement. Pour annuler toutes les stations mémorisées Maintenez appuyée la touche PROG./MEMO. pour environ deux secondes et “ERASE ALL” apparaîtra dans la fenêtre d’affichage, puis appuyez à nouveau sur PROG./MEMO. et les émetteurs sont effacés.

Si vous êtes entrés par erreur dans le mode "ERASE ALL" et si vous ne souhaitez pas effacer la mémoire, n’appuyez sur aucune touche. Après quelques secondes, l’affichage "ERASE ALL" disparaît tout seul et revient au mode normal. Remarque Si toutes les stations ont déjà été entrées, le message FULL (PLEINE) apparaîtra sur l’écran pendant un moment, c’est alors qu’un numéro présélectionné s’affichera. Pour modifier le numéro présélectionné, suivre les étapes 5-6 comme ci-dessus Ecouter la radio Préréglez d’abord les stations radio dans la mémoire de l’appareil (voir « Présélectionner les stations radio », ci-contre).

1. Appuyez sur TUNER jusqu’à ce que FM ou

AM(MW) apparaisse sur l’écran. La dernière station reçue est sélectionnée.

2. Appuyez plusieurs fois sur PRESET (+/-) pour

sélectionner la station désirée. Chaque fois que vous appuyez sur cette touche, l’unité syntonise une station préréglée à la fois.

3. Réglez le volume à l'aide du bouton VOLUME du

panneau avant ou en appuyant à répétition sur les touches VOLUME + ou - de la télécommande. Pour éteindre la radio Appuyez sur POWER pour mettre l’unité hors tension ou pour sélectionner un autre mode de fonction. (DVD/CD, AV 1, etc.,). Pour écouter des stations de radio non présélectionnées

Utilisez le réglage manuel ou automatique.

Pour un accord manuel, appuyez sur TUN.(-/+) à plusieurs reprises.

Pour un accord automatique, appuyez sans relâcher sur TUN.(-/+) du panneau avant pendant environ deux secondes. Pour sélectionner directement un émetteur préprogrammé Vous pouvez utiliser les touches numériques de la télécommande pour sélectionner directement un émetteur préprogrammé. Par exemple, pour écouter l’émetteur préprogrammé 4, appuyez sur 4 de la télécommande. Appuyez sur 1, puis sur 9 (dans les 3 secondes) pour écouter l’émetteur 19 préprogrammé. Pour information

Si un programme FM est brouillé Appuyez sur MONO/ST. sur le panneau avant "STEREO" afin que ST disparaisse de l’écran. Il n’y aura aucun effet stéréo mais la réception sera meilleure. Appuyez à nouveau sur la touche pour rétablir l’effet stéréo.

Pour une meilleure réception Réalignez l’antenne.33 Opération Fonctionnement de la radio par satellite XM A propos de la radio satellite XM La radio XM est un service de radiodiffusion par satellite qui rejoint des millions d’auditeurs aux États- unis. Au Canada, la radio XM fut octroyée une licence de radiodiffusion par le CRTC le 16 juin, 2005, afin d’offrir ses services satellites de part en part du pays à compter de janvier 2006. Radiodiffusant en direct 7 sur 7, la radio XM offre 160 stations de radio numériques aux États proposant le plus de musique, nouvelles, sports, comédies, entretiens, divertissements, bulletins météorologique et de circulation à caractère 100% exempt de publicité et avec un son de qualité numérique supérieure. La radio XM au Canada est également à se bâtir un répertoire de radiodiffusion proposant une variété similaire. L’abonnement au service XM est vendu séparément. Le système XM Passport est requis pour la réception du service XM (aussi vendu séparément). Des frais d’installations ainsi que d’autres frais et taxes, y compris les frais de mise en service, peuvent s’appliquer. Pour plus d’information au sujet de la radio par satellite XM au Canada, veuillez vous référez au site Internet suivant: http://www .xmradio.ca. XM Connect-and-Play est une marque de commerce de XM Satellite Radio Inc. © 2006, XM Satellite Radio Inc. Tous droits réservés. Qu’est-ce que “Prêt pour XM”? Un système audio comportant l’étiquette "XM ready" [prêt pour XM] est un système qui, avec l'ajout d'une antenne XM Passport, a tout ce qu’il faut pour la lecture XM. Tout le reste est incorporé. Connexions de la radio par satellite XM Raccordez l’antenne digital XM au système XM Passport de l’unité. Activation de votre service Une cotisation d’activation est exigée pour créer un compte et activer le service la radio par satellite XM. Les modifications d’activation applicables seront ajoutées sur votre première facture.

1. Avant d’activer le service XM, assurez-vous que

votre équipement XM est syntonisé sur la chaîne d’aperçu XM.(Chaîne 1).

2. Déterminez votre numéro d’identification de huit

chiffres de la radio par satellite XM, que vous trouverez sur l'étiquette collée sur l’emballage de votre système XM Passport, sur le couvercle arrière ou en syntonisant la chaîne 0. Le numéro d'identification apparaîtra sur l'affichage. Remarque : Vérifiez de près votre code d’identification. Les lettres I, O, S, et F ne sont pas utilisées.

3. Activez votre service de radio par satellite XM.

Veuillez avoir à portée de la main une carte de crédit et votre code d’identification de la radio par satellite XM. Mise en service depuis l’Internet: visitez le site http://www .xmradio.ca ou accédez à la page suivante: https://activate.xmradio.ca/online- activation/activation_fr.jsp Mise en service par téléphone: Composez le 1-877- GET-XMSR (1-877-438-9677). Sélection de la radio par satellite XM Appuyez sur TUNER sur la télécommande jusqu’à ce que ‘ANTENNA’ apparaisse sur la fenêtre d’affichage. Information XM Lors de la réception des contenus de la radio XM, vous pouvez voir les informations sur l’afficheur. Appuyez sur XM MODE pour changer le mode d’affichage XM. Numéro de chaîne → Étiquette de la chaîne → Nom de la chanson/de l’artiste → Intensité du signal → Numéro de chaîne → ...

• Numéro de chaîne : Affiche le numéro de la chaîne XM en cours Lorsque la chaîne est changée, le numéro de chaîne s’affiche pendant 3 secondes, indépendamment de son mode d'affichage. Lorsque l’utilisateur édite ou modifie une présélection, il travaille sur le mode d’affichage du numéro de chaîne.

• Étiquette de la chaîne : Affiche le nom de la chaîne en cours.

• Nom de la chanson/artiste Affiche le nom de la chanson/de l'artiste en défilement.

• Intensité du signal l’intensité du signal est affichée au moyen de 3 barres avec la forme d’une antenne. Aucune barre : Pas de signal Une barre : Signal faible Deux barres : Signal marginal Trois barres : Bon signal HDMI 1080iFOR WIRELESSDC 7V OUTXM INi Pod YPB PR

Système XM Passport http://www.xmradio.ca/ Si vous avez des questions ou si vous provez activer votre service par téléphone, composez le 1 877 GET-XMSR (1.877.438.9677).34 Présélection des stations radio par satellite XM Vous pouvez prérégler 50 stations XM. Avant de commencer la syntonisation, assurez-vous que vous avez baissé le volume.

1. Appuyez sur TUNER pour sélectionner la bande

2. Utilisez les touches XM CH (-/+) de la

télécommande pour sélectionner la chaîne de votre choix.

3. Appuyez sur PROG./MEMO. de la télécommande.

4. Appuyez sur PRESET (-/+) de la télécommande

pour sélectionner un numéro de préréglage souhaité.

5. Appuyez de nouveau sur PROG./MEMO. de la

télécommande. La station est sauvegardée.

6. Répétez les étapes 2 à 5 pour stocker d’autres

stations. Pour effacer toutes les stations stockées Appuyez sur la touche PROG./MEMO. et maintenez- la enfoncée pendant environ deux secondes; “ERASE XM” s’affiche à l’écran d’affichage. Ensuite, appuyez de nouveau sur PROG./MEMO. : les stations sont effacées.

Si vous avez entré accidentellement dans le mode "ERASE XM" et que vous ne souhaitez pas effacer les stations sauvegardées, n'appuyez sur aucune autre touche. Au bout de quelques secondes, l’affichage du mode "ERASE XM" disparaîtra tout seul et l’appareil reviendra au mode normal. Sélection des chaînes Recherche des stations préréglées Appuyez à plusieurs reprises sur PRESET (-/+) de la télécommande pour sélectionner la station préréglée souhaitée. Syntonisation directe

1. Utilisez les touches numérotées de la

télécommande pour sélectionner directement le numéro de la chaîne souhaitée.

2. Appuyez sur ENTER après plus d’une pression

sur les touches numérotées : le système syntonisera immédiatement la nouvelle chaîne. Chaînes vers le haut/bas Appuyez à plusieurs reprises sur les touches XM CH (-/+) pour sélectionner la chaîne de votre choix. Recherche par catégorie

1. Sélectionnez le mode de Recherche par catégorie

à l’aide de la touche CAT de la télécommande. (l’icône CAT clignotera dans le mode de Recherche par catégorie.)

2. PRESET (-/+) change la recherche de catégorie

visée, XM CH - ou XM CH + sélectionne la chaîne suivante de la catégorie sélectionnée dans le mode de Recherche par catégorie. Remarque : Le type de catégorie de la chaîne en cours s’affiche pendant 3 secondes lorsque vous appuyez sur la touche de la catégorie dans un autre mode que celui d'affichage de la catégorie. Le mode de recherche par catégorie est désactivé dans les cas ci-dessous :

• La touche CAT est pressée dans le mode de recherche par catégorie.

• Les touches PRESET (-/+), XM CH - ou XM CH + ne sont pas pressées pendent 15 secondes. Messages d’information Le système XM Passport n’est pas raccordé

• Vérifiez la connexion du système XM Passport. Le système XM Passport ne fonctionne pas correctement.

• Le système XM Passport a besoin d’un service d’entretien. Le système XM Passport n’est pas actif, ou l’utilisateur n’a pas d’autorisation pour une chaîne déterminée.

• Abonnez-vous au système XM Passport. La réception du signal est trop faible.

• Orientez le système XM Passport System vers une fenêtre située au sud pour une meilleure réception. La chaîne sélectionnée n’est pas diffusée en ce moment.

• Vérifiez la liste de programmation, et sélectionnez une autre chaîne. Le système XM Passport est en train de décoder la chaîne

• Attendez à ce que le processus de décodage s’achève. La sélection de la chaîne n’est pas disponible.

• Vérifiez la liste de programmation, et sélectionnez une autre chaîne. L’étiquette de la chaîne ou le nom de la chanson/artiste ou celui de la catégorie n’est pas disponible. ANTENNA SVC ANT UPDATING NO SIGNAL OFF AIR LOADING XM---

Opération Utilisation de votre téléviseur à l'aide de la télécommande fournie Vous pouvez contrôler le niveau sonore, l’entrée et le bouton d’alimentation de votre téléviseur LG à l’aide de la télécommande fournie. Vous pouvez commander votre téléviseur grâce aux boutons ci-dessous. En appuyant sur Vous pouvez POWER Allumer et éteindre le téléviseur. CHANNEL(v / V) Balayer en amont et en aval les chaînes préréglées. VOLUME +/– Régler le volume du téléviseur. TV INPUT Commuter la source d'entrée du téléviseur entre téléviseur et d'autres sources d'entrée. Remarque: En fonction de l'unité connectée, il se peut que certaines touches n'aient aucun effet sur votre TV. Commander d’autres téléviseurs au moyen de votre télécommande Vous pouvez également contrôler le niveau sonore, l’entrée, et le bouton d’alimentation de téléviseurs d’autres marques. Si votre téléviseur est énuméré dans le tableau ci-dessous, choisissez le code fabricant qui convient. (Voir pages 36)

1. Tout en maintenant le bouton TV POWER

enfoncé, appuyez sur les boutons des chiffres afin de sélectionner la référence du fabricant de votre téléviseur (voir le tableau ci-dessous).

2. Relâchez le bouton TV POWER.

• Suivant votre téléviseur un voire tous les boutons peuvent ne pas fonctionner sur le téléviseur, même si vous avez entré le bon code fabricant.

• Si vous entrez un nouveau code de référence, le code de référence entré précédemment sera effacé.

• Lorsque vous remplacez les piles de la télécommande, le code de référence que vous avez entré peut être réinitialisé au réglage par défaut. Entrez à nouveau le code de référence qui convient.title

Guide du dépannage Examinez le guide ci-dessous pour identifier la cause possible d’un problème, avant de contacter le service après-vente. Symptôme Absence d’alimentation. Le récepteur DVD/CD est sous tension, mais il ne fonctionne pas. Pas d’image. La résolution (720p, 1080i) ne marche pas avec les connexions vidéo analogiques (VIDEO OUT). (Rapportez-vous à la page 12). On entend soit un son très léger, soit aucun son. Mauvaise qualité de l’image en lecture. Le récepteur DVD/CD ne commence pas la lecture. Un ronflement sévère ou un bruit apparaît. Cause

• Le cordon d’alimentation est débranché.

• Pas de disque inséré.

• Le téléviseur n’est pas réglé de manière à recevoir la sortie du signal DVD.

• Le câble vidéo n’est pas correctement connecté.

• Le téléviseur raccordé est hors tension.

• L’équipement raccordé avec le câble audio n’est pas réglé de manière à recevoir la sortie du signal DVD.

• Les câbles audio ne sont pas correctement connectés.

• L’équipement raccordé au moyen du câble audio est hors tension.

• Le câble de connexion audio est abîmé.

• Pas de disque inséré.

• Insertion d’un disque ne pouvant être lu.

• Le disque est positionné à l’envers.

• Le disque n’est pas positionné à l’intérieur du guide.

• Un menu est affiché sur l’écran du téléviseur.

• Le niveau de classification est réglé.

• Les haut-parleurs et ses éléments sont faibles.

• L’ampli-syntoniseur est placé trop près du téléviseur. Remède

• Branchez correctement le cordon d’alimentation sur la prise secteur.

Insérez un disque. (Vérifiez que l’indicateur DVD ou CD audio, situé dans la fenêtre d’affichage du récepteur DVD/CD, est allumé).

Sélectionnez le mode entrée vidéo approprié sur le téléviseur, de telle sorte que l’image provenant du récepteur DVD/CD apparaisse sur l’écran du téléviseur.

• Branchez correctement le câble vidéo sur les prises.

• Allumez le téléviseur.

Sélectionnez le mode entrée approprié sur l’ampli/tuner audio, de manière à pouvoir écouter le son en provenance du récepteur DVD/CD.

• Branchez correctement le câble audio sur les prises.

• Mettez l’équipement raccordé par le câble audio sous tension.

• Remplacez-le par un nouveau.

Insérez un disque. (Vérifiez que l’indicateur DVD ou CD audio, situé dans la fenêtre d’affichage du récepteur DVD/CD, est allumé).

Insérez un disque pouvant être lu. (Vérifiez le type du disque, le système de couleurs et le code de région).

• Positionnez la face de lecture du disque vers le bas.

• Positionnez correctement le disque sur le plateau, à l’intérieur du guide.

• Appuyez sur la touche SETUP pour désactiver l’écran menu.

Annulez la fonction Rating (classification) ou modifiez le niveau de classification.

• Branchez soigneusement les haut- parleurs et ses éléments

• Eloignez votre téléviseur des composants audio.39

Entretien et Service Lisez cette information avant de contacter le personnel du service technique Manipulation de l´appareil Au moment de le déplacer Prière de conserver le carton et les matériaux d´emballage. Si vous avez besoin de déplacer l´appareil, il est préférable de l´emballer tel qu´il a été délivré originairement depuis l´usine afin d´en assurer une meilleure protection. Conservez les superficies extérieures propres

N´employez pas de liquide volatil, tels que des insecticides près de l´appareil.

Ne placez pas d´objets en plastique ou en caoutchouc en contact avec l´appareil pour longtemps car ils laissent des marques sur la superficie. Nettoyage du lecteur Pour nettoyer le recepteur, employez un chiffon sec. Si les superficies sont très sales, employez un chiffon à peine mouillé avec une solution détergente douce. N´employez pas de solvants forts, tels que de l´alcool, de la benzine ou du diluant car ils peuvent endommager la superficie de l´appareil. Entretien du lecteur Le recepteur DVD/CD est un appareil de haute technologie et précision. Si la lentille optique et les pièces de tournage du disque sont sales ou usées, la qualité de l´image peut être diminuée. Selon la manipulation, un contrôle régulier et un service d´entretien sont recommandés après toutes les 1.000 heures de lecture. Pour plus de détails, veuillez contacter votre revendeur le plus proche. Symptôme Impossible de capter les stations de radio. La télécommande ne fonctionne pas correctement. L’affichage du panneau frontal est trop terne. Cause

• L’antenne est mal positionnée ou mal connectée.

• Le signal des stations est trop faible (lorsque la recherche automatique de stations est utilisée).

• Aucune station n'a été pré-sélectionnée ou effacée (lors du réglage en scannant les stations pré-sélectionnées).

• La télécommande n’est pas orientée vers le capteur infrarouge de l'unité.

• La télécommande est trop éloignée de l’appareil

• Il y a un obstacle entre la télécommande et cette unité.

• Les piles de la télécommande sont épuisées.

• Rien n’est affiché sur l’affichage du panneau frontal. Remède

• Réglez les antennes et branchez une antenne extérieure si nécessaire.

• Réglez la station manuellement.

• Présélectionnez les stations (page 32).

• Pointez la télécommande vers le capteur infrarouge de l'unité.

Faites fonctionner la télécommande à l’intérieur d’une distance d’environ 23 pieds (7 mètres).

• Enlevez l’obstacle en question.

• Remplacez les piles par des piles neuves.

• Appuyer sur DIMMER sur la télécommande.❋ Ce modèle est conforme aux spécifications ci-dessus.

Les schémas et les caractéristiques sont susceptibles d’être modifiés à tout moment.

Ce modèle peut ne pas être compatible avec des fonctions et/ou des caractéristiques pouvant être ajoutées dans l'avenir. GénéralCD/DVDVidéo Amplifier Haut-Parleurs Tuner

[MW] (* Dépend des réglages de mode son et de la source, la sortie de son peut être inexistante

Spécification Alimentation Voir sur l'étiquette principale. Consommation Voir sur l'étiquette principale. Poids total 5.6 kg Dimensions externes (W x H x D) 430 x 93.3 x 351.6 mm Conditions d’exécution Température: de 5°C à 35°C, Etat d’exécution: Horizontal Taux d’humidité 5% à 85% Laser Diode laser, longueur d’ondes 650 nm Système signal NTSC 525/60 Bande de fréquences (audio) 150 Hz à 18 kHz Taux signal/bruit (audio) Plus de 75 dB (1 kHz, NOP -6 dB, 20 kHz LPF/A-Filtre) Gamme dynamique (audio) Plus de 70 dB Distorsion harmonique(audio) 0.5 % ((1 kHz, à la position 1W) (20 kHz LPF) Entrée Vidéo 1.0 V (p-p), 75 Ω, synchro négative, RCA jack x 2 Sortie Vidéo 1.0 V (p-p), 75 Ω, synchro négative.,RCA jack x 1 Composant sortie vidéo (Y) 1.0 V (p-p), 75 Ω, synchro négative., RCA jack x 1 (Pb)/(Pr) 0.7 V (p-p), 75 Ω, RCA jack x 2 Réglage du son 87.5 - 108.0 MHz Fréquence Intermédiaire 10.7 MHz Rapport signal/bruit 60 dB (Mono) Réponse fréquence 150 - 8,000 Hz Réglage du son 520 - 1,720 kHz Fréquence Intermédiaire 450 kHz Mode stéréo 155 W + 155 W (4Ω à 1 kHz, THD ±10 %) Mode son ambiance Avant: 155 W + 155 W (THD ±10 %) Centre*: 155W Ambiophonique*: 155 W + 155 W (4Ω à 1 kHz, THD ±10 %) Caisson graves*: 225 W (3Ω à 30 Hz, THD ±10 %) Entrées Auxiliaire, audio analogique, optique, coaxial Sorties Moniteur, HDMI, vidéo composante Type Impédance Réponse fréquence Niveau de pression acoustique Puissance d'entrée Puissance d'entrée max Dimensions totale (L x H x P) Poids total Haut-parleur avant/arrière (SH92TB-S) 2 voies 3 haut-parleurs 4 Ω

Haut-parleur central (SH92TB-C) 2 voies 3 haut-parleurs 4 Ω
