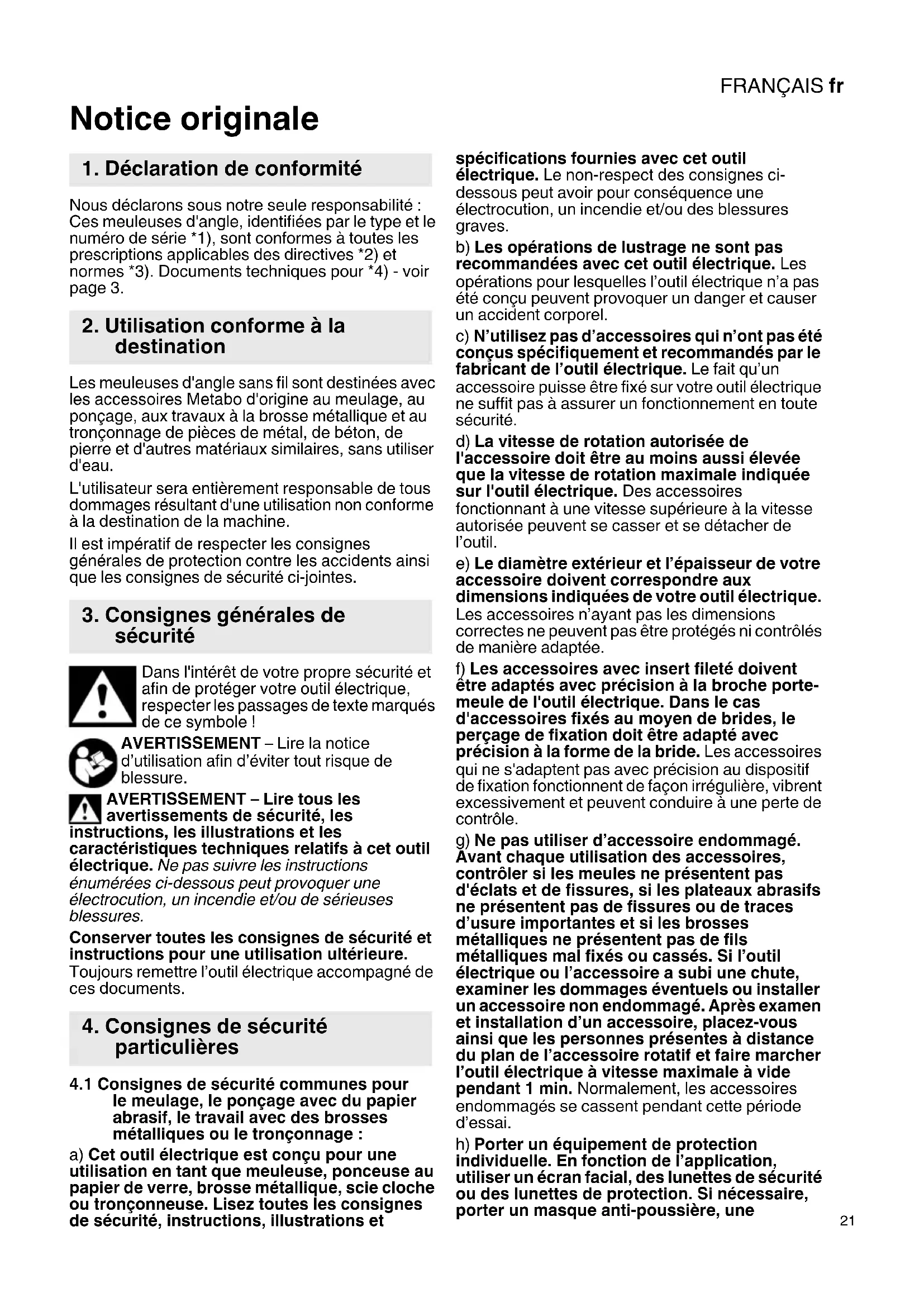

MODE D'EMPLOI W 18 L 9125 Quick METABO

Notice originale Nous déclarons sous notre seule responsabilité : Ces meuleuses d'angle, identifiées par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3. Les meuleuses d'angle sans fil sont destinées avec les accessoires Metabo d'origine au meulage, au ponçage, aux travaux à la brosse métallique et au tronçonnage de pièces de métal, de béton, de pierre et d'autres matériaux similaires, sans utiliser d'eau. L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de la machine. Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes. Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respecter les passages de texte marqués de ce symbole ! AVERTISSEMENT – Lire la notice d’utilisation afin d’éviter tout risque de blessure. AVERTISSEMENT – Lire tous les avertissements de sécurité, les instructions, les illustrations et les caractéristiques techniques relatifs à cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer une électrocution, un incendie et/ou de sérieuses blessures. Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure. Toujours remettre l’outil électrique accompagné de ces documents.

4.1 Consignes de sécurité communes pour

le meulage, le ponçage avec du papier abrasif, le travail avec des brosses métalliques ou le tronçonnage : a) Cet outil électrique est conçu pour une utilisation en tant que meuleuse, ponceuse au papier de verre, brosse métallique, scie cloche ou tronçonneuse. Lisez toutes les consignes de sécurité, instructions, illustrations et spécifications fournies avec cet outil électrique. Le non-respect des consignes ci- dessous peut avoir pour conséquence une électrocution, un incendie et/ou des blessures graves. b) Les opérations de lustrage ne sont pas recommandées avec cet outil électrique. Les opérations pour lesquelles l’outil électrique n’a pas été conçu peuvent provoquer un danger et causer un accident corporel. c) N’utilisez pas d’accessoires qui n’ont pas été conçus spécifiquement et recommandés par le fabricant de l’outil électrique. Le fait qu’un accessoire puisse être fixé sur votre outil électrique ne suffit pas à assurer un fonctionnement en toute sécurité. d) La vitesse de rotation autorisée de l'accessoire doit être au moins aussi élevée que la vitesse de rotation maximale indiquée sur l'outil électrique. Des accessoires fonctionnant à une vitesse supérieure à la vitesse autorisée peuvent se casser et se détacher de l’outil. e) Le diamètre extérieur et l’épaisseur de votre accessoire doivent correspondre aux dimensions indiquées de votre outil électrique. Les accessoires n’ayant pas les dimensions correctes ne peuvent pas être protégés ni contrôlés de manière adaptée. f) Les accessoires avec insert fileté doivent être adaptés avec précision à la broche porte- meule de l'outil électrique. Dans le cas d'accessoires fixés au moyen de brides, le perçage de fixation doit être adapté avec précision à la forme de la bride. Les accessoires qui ne s'adaptent pas avec précision au dispositif de fixation fonctionnent de façon irrégulière, vibrent excessivement et peuvent conduire à une perte de contrôle. g) Ne pas utiliser d’accessoire endommagé. Avant chaque utilisation des accessoires, contrôler si les meules ne présentent pas d'éclats et de fissures, si les plateaux abrasifs ne présentent pas de fissures ou de traces d’usure importantes et si les brosses métalliques ne présentent pas de fils métalliques mal fixés ou cassés. Si l’outil électrique ou l’accessoire a subi une chute, examiner les dommages éventuels ou installer un accessoire non endommagé. Après examen et installation d’un accessoire, placez-vous ainsi que les personnes présentes à distance du plan de l’accessoire rotatif et faire marcher l’outil électrique à vitesse maximale à vide pendant 1 min. Normalement, les accessoires endommagés se cassent pendant cette période d’essai. h) Porter un équipement de protection individuelle. En fonction de l’application, utiliser un écran facial, des lunettes de sécurité ou des lunettes de protection. Si nécessaire, porter un masque anti-poussière, une

1. Déclaration de conformité

2. Utilisation conforme à la

3. Consignes générales de

4. Consignes de sécurité

particulièresFRANÇAISfr

protection auditive, des gants et un tablier capable d’arrêter les petits fragments abrasifs ou les fragments provenant de l’ouvrage. Les lunettes de sécurité doivent pouvoir arrêter les débris expulsés au cours des différentes opérations. Le masque anti-poussière ou le masque de protection des voies respiratoires doit pouvoir filtrer les particules générées lors des applications. Une exposition prolongée à des bruits de forte intensité peut être à l’origine d’une perte auditive.

i) Maintenir les personnes présentes à une

distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments provenant de la pièce à usiner ou d’un accessoire endommagé peuvent être expulsés et causer des blessures au-delà de la zone immédiate de travail. j) Lors de travaux où l'outil risque de rencontrer des conducteurs électriques non apparents, voire son câble secteur, tenir l'outil électrique exclusivement au niveau des poignées isolées. Le contact avec un câble électrique sous tension peut également mettre les parties métalliques de l'appareil sous tension et provoquer une électrocution. k) Tenir le câble secteur éloigné de l’accessoire en rotation. Si vous perdez le contrôle, le câble secteur peut être coupé ou être entraîné et votre main ou votre bras peut être entraîné dans l’accessoire de rotation. l) Ne jamais reposer l’outil électrique avant l’arrêt complet de l’accessoire En tournant, l'accessoire peut agripper la surface et rendre l’outil électrique incontrôlable. m) Ne pas faire fonctionner l’outil électrique en le transportant. Un contact accidentel avec l’accessoire rotatif pourrait accrocher vos vêtements et l'accessoire risque de percer votre corps. n) Nettoyer régulièrement les orifices d’aération de votre outil électrique. Le ventilateur du moteur attirera les poussières à l’intérieur du boîtier et une accumulation excessive de poussière métallique peut provoquer des dangers électriques. o) Ne pas faire fonctionner l’outil électrique à proximité de matériaux inflammables. Les étincelles pourraient enflammer ces matériaux. p) Ne pas utiliser d’accessoires qui nécessitent des réfrigérants fluides. L’utilisation d’eau ou d’autres réfrigérants fluides peut entraîner une électrocution.

4.2 Rebonds et mises en garde

correspondantes Le rebond est une réaction soudaine au blocage ou au coincement d’un accessoire en rotation comme une meule, un plateau abrasif, une brosse métallique, etc. Le coincement ou le blocage entraîne un arrêt soudain de l’accessoire en rotation. L’outil électrique hors de contrôle accélère alors dans le sens de rotation opposé de l’accessoire au point du blocage. Par exemple, si une meule s'accroche ou se bloque dans la pièce à usiner, le bord de la meule qui entre dans la pièce à usiner peut y être bloqué provoquant l’éjection de la meule ou un rebond. La meule peut sauter en direction de l’opérateur ou encore en s’en éloignant, selon le sens du mouvement de la meule au point de blocage. Les meules peuvent également se rompre. Le rebond est le résultat d’une mauvaise utilisation de l’accessoire et/ou de mauvaises conditions de travail. Il peut être évité en prenant les précautions adéquates spécifiées ci-dessous.

Maintenir fermement l’outil et positionner le corps et les bras de manière à pouvoir résister aux forces de rebond. Toujours utiliser la poignée latérale, le cas échéant, pour contrôler au maximum les rebonds ou les réactions de couple au moment du démarrage. L’opérateur est en mesure de contrôler les réactions de couple ou les forces de rebond, si des précautions appropriées ont été prises. b) Ne jamais placer la main à proximité de l’accessoire en rotation. En cas de rebond, l’accessoire peut passer sur votre main. c) Ne pas se placer dans la zone où l’outil électrique se déplacera en cas de rebond. Le rebond pousse l’outil électrique dans le sens opposé au mouvement de la meule au point d’accrochage. d) Apporter un soin particulier lors de travaux effectués dans les coins, sur les arêtes vives, etc. Éviter que l’accessoire heurte la pièce à usiner ou s’y accroche. Sur les coins, les arêtes vives ou en cas de choc, l’accessoire en rotation a tendance à accrocher. Cela provoque une perte de contrôle ou un rebond. e) N'utilisez pas de meule de tronçonnage pour couper le bois, pas de meule de tronçonnage diamantée segmentée avec une distance entre les segments supérieure à 10 mm et pas de lame de scie dentée. Ces accessoires provoquent souvent des rebonds ou des pertes de contrôle.

4.3 Consignes de sécurité spécifiques aux

opérations de ponçage et de tronçonnage : a) Utiliser uniquement des types de meules recommandés pour l'outil électrique et le capot de protection spécifique conçu pour la meule choisie. Les meules pour lesquelles l’outil électrique n’a pas été conçu ne peuvent pas être protégées de façon satisfaisante et sont dangereuses. b) Les meules coudées doivent être fixées de façon à ce que la surface de rectification se trouve sous le bord du capot de protection. Une meule mal fixée, qui dépasse du bord du capot de protection, ne peut pas être protégée de manière adaptée. c) Le capot de protection doit être solidement fixé à l’outil électrique et réglé de façon à ce que l’opérateur soit exposé le moins possible àFRANÇAIS fr

la meule afin d’assurer une sécurité maximale. Le capot de protection contribue à protéger l'utilisateur contre les fragments, le contact accidentel avec la meule, ainsi que contre les étincelles, qui pourraient enflammer les vêtements. d) Les meules doivent uniquement être utilisées pour les applications recommandées. Exemple : ne jamais meuler avec la surface latérale d'une meule de tronçonnage. Les meules de tronçonnage sont destinées au meulage avec le bord de la meule. les forces transversales appliquées à ces meules peuvent les briser. e) Toujours utiliser des flasques de serrage non endommagés qui sont de taille et de forme correctes pour la meule choisie. Les flasques adaptés supportent les meules et réduisent ainsi le risque de rupture de celles-ci. Les flasques pour les meules de tronçonnage peuvent être différents des autres flasques de meule. f) Ne pas utiliser de meules usées d’outils électriques plus grands. La meule destinée à un outil électrique plus grand n’est pas appropriée pour la vitesse plus élevée d’un outil plus petit et elle peut éclater. g) Lorsque vous utilisez des meules pour un double usage, utilisez toujours le capot de protection adapté pour les travaux que vous effectuez. Si vous n’utilisez pas le bon capot, la protection attendue ne sera pas assurée ce qui peut causer de graves blessures.

4.4 Mises en garde de sécurité

additionnelles spécifiques aux opérations de tronçonnage abrasif : a) Ne pas «coincer» la meule de tronçonnage ou ne pas appliquer une pression excessive. Ne pas tenter de réaliser une découpe trop profonde Une surcharge de la meule de tronçonnage augmente la charge et la susceptibilité de torsion ou de blocage de la meule à l’intérieur de la coupe et la possibilité de rebond ou de cassure de la meule. b) Ne pas se placer dans l’alignement de la meule de tronçonnage en rotation ni derrière celle-ci. Lorsque vous éloignez la meule de vous, l'outil électrique avec la meule de tronçonnage en rotation peut être propulsé vers vous en cas de choc en arrière. c) Lorsque la meule de tronçonnage se bloque ou lorsque la coupe est interrompue pour une raison quelconque, mettre l’outil électrique hors tension et tenir l’outil électrique immobile jusqu’à ce que la meule soit à l’arrêt complet. Ne jamais essayer de sortir la meule de tronçonnage de la coupe tant que celle-ci est en mouvement, sinon il peut se produire un phénomène de rebond. Examiner la situation et corriger de manière à éliminer la cause du blocage de la meule. d) Ne pas reprendre l’opération de coupe dans la pièce à usiner. Laisser la meule de tronçonnage atteindre sa pleine vitesse et la replacer avec précaution dans la coupe La meule peut se coincer, se rapprocher ou provoquer un rebond si l’outil est redémarré lorsqu’elle se trouve dans l’ouvrage. e) Prévoir un support de panneaux ou de toute pièce à usiner surdimensionnée pour réduire le risque de pincement et de rebond de la meule de tronçonnage. Les ouvrages de grande dimension ont tendance à fléchir sous l’effet de leur propre poids. La pièce à usiner doit être soutenue des deux côtés de la meule, et ce près de la ligne de coupe et au niveau du bord. f) Être particulièrement prudent lors d'une « coupe en retrait » dans des parois existantes ou dans d’autres zones sans visibilité. Lorsqu’elle s’enfonce dans le matériau, la meule de tronçonnage peut couper des conduites de gaz ou d’eau, des fils électriques ou des objets, ce qui peut entraîner des rebonds. g) Ne pas effectuer de coupes courbes. Une surcharge de la meule de tronçonnage augmente sa sollicitation et la susceptibilité de torsion ou de blocage de la meule et donc la possibilité de rebond ou de cassure de la meule, ce qui peut causer des blessures graves.

4.5 Consignes de sécurité particulières pour

le ponçage avec du papier abrasif : a) Utilisez des feuilles abrasives de la bonne taille et respectez les indications du fabricant pour choisir les feuilles abrasives. Des feuilles abrasives qui dépassent du plateau abrasif peuvent causer des blessures et l’accrochage et le déchirement des feuilles abrasives ou encore un rebond.

4.6 Consignes de sécurité spécifiques aux

opérations de brossage métallique : a) Gardez à l’esprit que la brosse métallique perd des fils métalliques au cours de l'usage normal. N'exercez pas une pression trop importante sur les fils métalliques. Les fils métalliques peuvent aisément pénétrer dans des vêtements légers et/ou la peau. b) Si l’utilisation d’un capot de protection est recommandée, éviter tout contact entre le capot de protection et la brosse métallique. Les brosses circulaires ou les brosses boisseaux peuvent s'élargir en raison de la pression et des forces centrifuges.

4.7 Autres consignes de sécurité :

AVERTISSEMENT – Toujours porter des lunettes de protection. Porter une protection auditive. AVERTISSEMENT – Utilisez toujours l’outil électrique avec les deux mains. N'utilisez pas le capot de protection pour le ponçage pour des travaux de tronçonnage. Pour des raisons de sécurité, utilisez le capot de protection pour le tronçonnage lors des travaux avec des meules de tronçonnage.FRANÇAISfr

N’utilisez pas de meules de tronçonnage diamantées segmentées avec une distance entre les segments > 10 mm. Seuls les angles de coupe négatifs sont autorisés pour les segments. Uniquement utiliser les meules de tronçonnage composites si elles sont renforcées. Utiliser des intercalaires souples s'ils ont été fournis avec l'accessoire de ponçage et que leur utilisation s'impose. Respecter les indications de l'outil ou du fabricant d'accessoires ! Protéger les disques de la graisse et des coups ! Les accessoires doivent être conservés et manipulés avec soin, conformément aux instructions du fabricant. Ne jamais utiliser de meule de tronçonnage pour les travaux de dégrossissage ou d’ébarbage ! Ne pas appliquer de pression latérale sur les meules de tronçonnage. La pièce à usiner doit être fermement fixée de sorte à ne pas glisser, par exemple à l'aide de dispositifs de serrage. Les pièces à usiner de grande taille doivent être suffisamment soutenues. Si les outils de travail sont utilisés avec un insert fileté, l'extrémité du mandrin ne doit pas toucher le fond perforé de l'outil de meulage. S'assurer que le filetage de l'accessoire soit suffisamment long pour accueillir le mandrin dans sa longueur. Le filetage de l'accessoire doit s'adapter au filetage du mandrin. Voir la longueur et le filetage du mandrin à la page 2 au chapitre 14. Caractéristiques techniques. Ne jamais utiliser d'élément endommagé, présentant des faux-ronds ou vibrations. Éviter les dommages sur les conduites de gaz ou d'eau, les câbles électriques et les murs porteurs (statiques). Retirer le bloc batterie de l'outil avant toute opération de réglage, de changement d'accessoire, de maintenance ou de nettoyage. S'assurer que l'outil est débranché au moment de placer le bloc batterie. Lors du retrait et de la mise en place de la batterie, tenir l’outil de telle sorte que l'interrupteur de marche/arrêt ne puisse pas être actionné involontairement. Si la machine est défectueuse, retirer la batterie de la machine. Une poignée supplémentaire endommagée ou craquelée doit être remplacée. Ne pas utiliser la machine si la poignée supplémentaire est défectueuse. Un capot de protection endommagé ou craquelé doit être remplacé. Ne pas utiliser la machine si le capot de protection est défectueux. Les pièces de petite taille doivent être serrées, par ex. en les serrant dans un étau. Si le travail à effectuer génère de la poussière, veiller à ce que les orifices d'aération soient dégagés. S'il devait s'avérer nécessaire d'enlever la poussière, retirer tout d'abord le bloc batteries (utiliser des objets non métalliques) et éviter d'endommager les composants internes. Lors de l’utilisation de meules montées sur flasque avec double usage (meules et meules de tronçonnage combinées), seuls les types de capots de protection suivants peuvent être utilisés : type A, type C. Voir chapitre 11. Utiliser le bon capot de protection : L’utilisation du mauvais capot de protection peut entraîner une perte de contrôle et des blessures graves. Exemples de mauvaise utilisation : - En cas d’utilisation d'un capot de protection de type A pour le ponçage latéral, le capot de protection et la pièce à usiner peuvent se gêner mutuellement ce qui entraîne un manque de contrôle. - En cas d’utilisation d'un capot de protection de type B pour le tronçonnage avec des meules de tronçonnage composites, il y a un risque accru d’être exposé aux étincelles et aux particules de ponçage ainsi qu’aux éclats de la meule si la meule se casse. - En cas d’utilisation d’un capot de protection de type A, B, C pour le tronçonnage ou le ponçage latéral sur du béton ou de la maçonnerie, il y a un risque accru d’exposition aux poussières et de perte de contrôle avec rebond. - En cas d’utilisation d’un capot de protection de type A, B, C avec une brosse circulaire plus épaisse que ce qui est autorisé, les fils métalliques peuvent entrer en contact avec le capot de protection ce qui peut casser les fils métalliques. Utilisez toujours le capot de protection adapté à l’accessoire utilisé. Voir chapitre 11. Réduction de la pollution aux particules fines : AVERTISSEMENT - Certaines poussières produites par le ponçage électrique, le sciage, le meulage, le perçage et d’autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d’autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques : - Le plomb des peintures à base de plomb, - La silice cristalline des briques, du ciment et d’autres produits de maçonnerie, et - L’arsenic et le chrome du bois d'œuvre traité chimiquement. Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail. Pour réduire votre exposition à ces agents chimiques, travaillez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre la poussière qui sont conçus spécialement pour filtrer les particules microscopiques. Cela vaut également pour les poussières d’autres matériaux, comme par exemple certains types de bois (comme la poussière de chêne ou de hêtre), de métaux et l’amiante. D’autres maladies connues incluent par exemple les réactions allergiques et les affections des voies respiratoires. Il est souhaitable que le corps n’absorbe pas ces poussières.FRANÇAIS fr

Respectez les directives et les dispositions locales applicables au matériau, au personnel, à l’application et au lieu d’utilisation (par exemple directives en matière de sécurité au travail, élimination des déchets). Collecter les particules émises sur le lieu d’émission et éviter les dépôts dans l’environnement. Utiliser des accessoires adaptés pour les travaux spécifiques. Cela permet d’éviter l’émission incontrôlée de particules dans l’environnement. Utiliser un système d'aspiration des poussières adapté. Réduire l’émission de poussières en : - évitant d'orienter les particules sortantes et l'air d'échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière, - utilisant un système d’aspiration et/ou un purificateur d’air, - aérant convenablement le lieu de travail et en l’aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner. - Aspirer ou laver les vêtements de protection. Ne pas les souffler, les battre, ni les brosser.

4.8 Consignes de sécurité relatives au bloc

batteries : Protéger les blocs batteries de l'humidité ! Ne pas exposer les blocs batteries au feu ! Ne pas utiliser de blocs batteries défectueux ou déformés ! Ne pas ouvrir les blocs batteries ! Ne jamais toucher ni court-circuiter entre eux les contacts d'un bloc batterie. Un bloc batterie défectueux Li-Ion peut occasionner une fuite de liquide légèrement acide et inflammable ! En cas de fuite d'acide d'accumulateur et de contact avec la peau, rincer immédiatement à grande eau. En cas de projection dans les yeux, les laver à l'eau propre et consulter immédiatement un médecin ! Si la machine est défectueuse, retirer la batterie de la machine. Transport de batteries Li-Ion : L'expédition de batteries Li-Ion est soumise à la législation sur les produits dangereux (UN 3480 et UN 3481). Lors de l'envoi de batteries Li-Ion, clarifiez les prescriptions actuellement valables. Le cas échéant, veuillez vous renseigner auprès de votre transporteur. Un emballage certifié est disponible chez Metabo. Envoyez uniquement des batteries dont le boîtier est intact et qui ne présentent pas de fuite. Pour l’envoi, sortez la batterie de l'outil. Protégez les contacts de tout court-circuit (par exemple les isoler à l'aide de ruban adhésif). Voir page 2. 1 Etrier destiné au serrage/desserrage de l'écrou de serrage (sans outil) à la main * 2 Ecrou de serrage (sans outil) * 3Flasque d'appui 4Broche 5 Bouton de blocage du mandrin 6 Interrupteur coulissant de marche/arrêt 7Poignée 8 Touche de déverrouillage des blocs batteries 9 Touche de l'indicateur de capacité 10 Indicateur de capacité et de signalisation 11 Bloc batterie 12 Poignée supplémentaire 13 Couvercle de protection 14 Écrou de serrage * 15 Clé à ergots * 16 Levier de fixation du capot de protection* 17 Vis de serrage* 18 Bague de serrage*

• suivant version/non compris dans la fourniture

6.1 Placement de la poignée supplémentaire

Travailler uniquement si la poignée supplémentaire (12) est mise en place ! Visser la poignée supplémentaire sur le côté gauche ou droit de la machine.

6.2 Fixation du capot de protection

Pour des raisons de sécurité, utilisez uniquement exclusivement le capot de protection prévu pour l’accessoire utilisé ! L’utilisation du mauvais capot de protection peut entraîner une perte de contrôle et des blessures graves. Voir également chapitre 11. Accessoires ! Utiliser exclusivement des outils accessoires, qui sont au minimum en retrait de 3,4 mm par rapport au capot de protection. W 18 L 9-125 Quick: Voir page 2, illustration C. - Tirer sur le levier (16). Placer le capot de protection (13) dans la position indiquée. - Relâcher le levier et orienter le capot de protection jusqu'à ce que le levier s'enclenche. - Tirer sur le levier (16) et orienter le capot de protection de sorte que la zone fermée soit tournée vers l'opérateur. - Vérifier la fixation : le levier doit s'enclencher et le capot de protection ne doit pas changer de position. W 18 L 9-115, W 18 L 9-125: Voir page 2, figure D.

- Desserrer la vis de serrage (17) afin que la bague de serrage (18) soulève suffisamment le capot de protection. - Placer le capot de protection (13) dans la position indiquée. - Orienter le capot de protection de sorte que la zone fermée soit tournée vers l'utilisateur. - Serrer fortement la vis de serrage (17). Vérifier la fixation, le protecteur (13) doit rester immobile.

Charger le bloc batterie avant utilisation. (11) En cas de baisse de puissance, recharger le bloc batterie. Vous trouverez les consignes pour recharger la batterie dans le mode d’emploi du chargeur Metabo. Les batteries sont équipées d’un indicateur de capacité et de signalisation (10) (en fonction de l’équipement) : - (9)Presser la touche pour afficher l'état de charge par le biais des voyants DEL. - Si un voyant DEL clignote, le bloc batterie est presque épuisé et doit être rechargé.

6.4 Retrait et mise en place du bloc batterie

Lors du retrait et de la mise en place de la batterie, tenir l’outil de telle sorte que l'interrupteur de marche/arrêt ne puisse pas être actionné involontairement. Retrait : Appuyer sur la touche de déverrouillage de la batterie (8) et retirer la batterie (11). Mise en place : Faire glisser le bloc batterie (11) jusqu'à enclenchement. Avant tous les travaux de rééquipement : retirer le bloc batteries de la machine. La machine doit être débranchée et le mandrin immobile. Dans le cadre de travaux avec des meules à tronçonner, utiliser le capot de protection de meulage pour des raisons de sécurité (voir chapitre

- Enfoncer le bouton de blocage du mandrin (5) et (4) tourner le mandrin à la main jusqu'à ce que le bouton de blocage du mandrin entre dans son cran.

7.2 Placement de la meule

Voir page 2, illustration A. - Placer le flasque d'appui (3) sur le mandrin. Il est correctement placé s'il est impossible de le déplacer sur le mandrin. - Placer la meule sur le flasque d'appui (3). La meule doit être placée de manière équilibrée sur le flasque d'appui. Le flasque en tôle des meules à tronçonner doit être placé sur le flasque d'appui. Remarque : Le flasque d'appui (3) est imperdable. Retrait : retirer en faisant éventuellement usage de la force.

7.3 Fixation/détachement de l'écrou de

serrage (sans outil)(suivant la version) Serrer l'écrou de serrage (sans outil) (2) uniquement à la main ! Pour le travail, l'étrier (1) doit toujours être rabattu à plat sur l' écrou de serrage (2)

Fixer l'écrou de serrage (sans outil) (2) : Si l'outil de travail situé dans la zone de serrage est d'une épaisseur supérieure à 6 mm, l' écrou de serrage (sans outil) ne doit pas être utilisé ! Dans ce cas, utiliser l' écrou de serrage (14) avec une clé à ergots (15). - Bloquer la broche (voir chapitre 7.1). - Rabattre l'étrier (1) de l'écrou de serrage vers le haut. - Monter l'écrou de serrage (2) sur la broche (4). Voir figure, page 2. - Au niveau de l'étrier (1), serrer l' écrou de serrage à la main, dans le sens des aiguilles d'une montre. - Rabattre de nouveau l'étrier (1) vers le bas. Desserrer l'écrou de serrage (sans outil) (2)

- Bloquer la broche (voir chapitre 7.1). - Rabattre l'étrier (1) de l'écrou de serrage vers le haut. - Dévisser l'écrou de serrage (2) à la main, dans le sens inverse des aiguilles d'une montre. Remarque : en cas d'écrou de serrage (2) grippé, il est possible d'utiliser une clé à ergots pour le dévissage.

7.4 Fixation/détachement de l'écrou de

serrage (suivant la version) Serrer l'écrou de serrage (14) : Les 2 côtés de l'écrou de serrage sont différents. Visser l'écrou de serrage sur le mandrin suivant les schémas ci-dessous : Voir page 2, illustration B. - A) Avec une meule fine : Le lien de l'écrou de serrage (14) est tourné vers le haut afin qu'une meule fine y soit fixement serrée. B) Avec une meule épaisse : Le lien de l'écrou de serrage (14) est tourné vers le bas afin que l'écrou de serrage soit fixement serré sur le mandrin. - Bloquer le mandrin. Visser fermement l'écrou de serrage (14) à l'aide de la clé à ergots (15) dans le sens horaire. Desserrage de l'écrou de serrage - Bloquer la broche (voir chapitre 7.1). Dévisser l'écrou de serrage (14) à l'aide de la clé à ergots (15) dans le sens anti-horaire.

Toujours guider la machine des deux mains. Mettre la machine sous tension avant de la positionner sur la pièce à usiner. Veiller à éviter que la machine aspire des poussières et copeaux supplémentaires. Lors de la mise en route et de l'arrêt de la machine, la tenir loin des dépôts de poussière. Après l'avoir arrêtée, ne poser la machine qu'une fois que le moteur a cessé de tourner. Eviter un démarrage involontaire : toujours mettre la machine hors tension lorsque le bloc batteries est retiré de la machine. Lorsque l'outil est en position de marche continue, il continue de tourner s'il échappe des mains. Afin d'éviter tout comportement inattendu de l'outil, le tenir avec les deux mains au niveau des poignées, veiller à un bon équilibre et travailler de manière concentrée. Outils à interrupteur coulissant : Marche : Pousser l'interrupteur coulissant (6). Pour un fonctionnement en continu, le basculer vers l'arrière jusqu'au cran. Arrêt : Appuyer sur l'arrière de l'interrupteur coulissant (6), puis relâcher.

8.2 Consignes pour le travail

Meulage : Exercer sur la machine une pression mesurée et effectuer des allers-retours sur la surface, afin que la surface de la pièce à usiner ne devienne pas trop chaude. Dégrossissage : pour obtenir un résultat correct, travailler à un angle d'application compris entre 30° et 40°. Tronçonnage : lors des travaux de tronçonnage, toujours travailler en sens opposé (voir l'illustration). Sinon, la machine risque de sortir de la ligne de coupe de façon incontrôlée. Toujours travailler avec une avance mesurée, adaptée au matériau à usiner. Ne pas positionner la machine de travers, ne pas l'appuyer ni l'osciller. Ponçage : Exercer sur la machine une pression mesurée et effectuer des allers-retours sur la surface, afin que la surface de la pièce à usiner ne devienne pas trop chaude. Travaux avec les brosses métalliques Exercer une pression mesurée sur la machine. Lors du retrait et de la mise en place de la batterie, tenir l’outil de telle sorte que l'interrupteur de marche/arrêt ne puisse pas être actionné involontairement. Démonter occasionnellement la batterie, essuyer la zone de contact de la batterie et de la machine avec un chiffon sec, et éliminer les dépôts. S’il est impossible de retirer la batterie : voir chapitre Réparation. Arrêt électronique de sécurité : La machine s'est ARRÊTÉE automatiquement. Lorsque la vitesse d'augmentation du courant est trop élevée (comme c'est le cas par exemple lors d'un blocage soudain ou d'un choc en arrière), la machine s'arrête. Arrêter l'outil. Ensuite, la redémarrer et reprendre le travail normalement. Évitez tout autre blocage. Voir chapitre 4.2. Utilisez uniquement des batteries et des accessoires originaux Metabo ou CAS (Cordless Alliance System). Voir page 4. Utiliser exclusivement des accessoires, qui sont conformes aux exigences et données caractéris- tiques indiquées dans la présente notice d'utilisa- tion. Utilisez toujours l’accessoire de protection adapté aux travaux à effectuer et le capot de protection prescrit. Voir page 4. (Images à titre d’exemple). Travail prévu : 1 = ponçage avec la surface 2 = tronçonnage 3 = perçage de trous 4 = brossage avec une brosse métallique 5 = ponçage avec du papier abrasif Accessoires :

1.1 = meule d’ébarbage

2.1 = meule de tronçonnage « métal »

2.2 = meule de tronçonnage « maçonnerie/béton »

2.3 = meule de tronçonnage diamantée

« maçonnerie/béton »

2.4 = meule de tronçonnage à double usage (meule

et meule de tronçonnage combinée)

3.1 = trépans de perçage diamantés

5.1 = plateau abrasif à lamelles

5.2 = plateau abrasif pour feuilles abrasives

Capot de protection prescrit : Type A = capot de protection pour le tronçonnage / capot de protection avec clip de capot de protection pour le tronçonnage Type B = capot de protection pour le ponçage Type C = capot de protection pour le ponçage et le tronçonnage (combinaison)

Autres accessoires : (Voir également www.metabo.com) AChargeurs B Bloc batterie C Clip pour capot d'aspiration CED 125 Clip D Ecrou de serrage (14) E Ecrou de serrage (sans outil) (2) Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal. Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un spécialiste ! Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com. La poussière produite lors du meulage peut contenir des substances toxiques : ne pas les jeter dans les déchets ménagers, mais de manière conforme dans une station de collecte pour les déchets spéciaux. Suivre les réglementations nationales concernant l'élimination dans le respect de l'environnement et le recyclage des machines, emballages et acces- soires. Les blocs batteries ne doivent pas être jetés avec les ordures ménagères ! Ramener les blocs batteries défectueux ou usagés à un revendeur Metabo ! Ne jetez pas les blocs batteries dans l'eau. Pour les pays européens uniquement : Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement. Avant d'éliminer l'outil électrique, décharger son bloc batterie. Protéger les contacts de tout court- circuit (par ex. isoler à l'aide de ruban adhésif). Commentaires sur les indications de la page 2 . Sous réserve de modifications allant dans le sens du progrès technique. U =Tension du bloc batterie

max =diamètre max. de l'accessoire

max,1 =Épaisseur max. admise de l'outil de travail dans la zone de serrage avec utilisation d'un écrou de serrage (14)

max,2 =Épaisseur max. admise de l'outil de travail dans la zone de serrage avec utilisation d'un écrou de serrage Quick (2)

max,3 =Disque de dégrossissage/Meule à tronçonner: Épaisseur max. admise de l'outil de travail

max,4 =épaisseur max. admise pour les brosses circulaires M =Filetage du mandrin l =Longueur du mandrin porte-meule n =Vitesse à vide (vitesse max.) m =poids (avec la plus petite batterie) Valeurs de mesure calculées selon EN 60745. Température ambiante admissible pour le fonctionnement : -20 °C à 50 °C (performances limitées à des températures inférieures à 0 °C). Température ambiante admissible pour le stockage : 0 °C à 30 °C Courant continu Les caractéristiques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes). Valeurs d'émission Ces valeurs permettent l'estimation des émis- sions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les acces- soires utilisés, la sollicitation réelle peut varier plus ou moins.. Pour l'estimation, tenir compte des pauses de travail et des phases de sollicitation moindre. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organi- sationnelles. Le ponçage de tôles fines ou d’autres pièces vibrant facilement et avec une grande surface peut entraîner une augmentation sensible du niveau de bruit (jusqu’à 15 dB) par rapport aux valeurs d'émission de bruit indiquées. Des mesures adaptées doivent être prises, par exemple l’installation de tapis isolants lourds et flexibles, afin d'éviter l'émission de bruit. L'émission de bruit plus importante doit également être prise en compte lors de l’analyse des risques liée au bruit et du choix d’une protection auditive adaptée. Valeurs totales de vibration (somme vectorielle triaxiale) déterminées selon EN 60745 :

h, SG =Valeur d'émission de vibrations (meulage de surfaces)

h, DS =Valeur d'émission de vibrations (meulage au plateau)

=niveau de pression acoustique

=niveau de puissance sonore

= Incertitude Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 db(A). Porter un casque antibruit !

13. Protection de l'environnement

14. Caractéristiques techniquesNEDERLANDS nl
