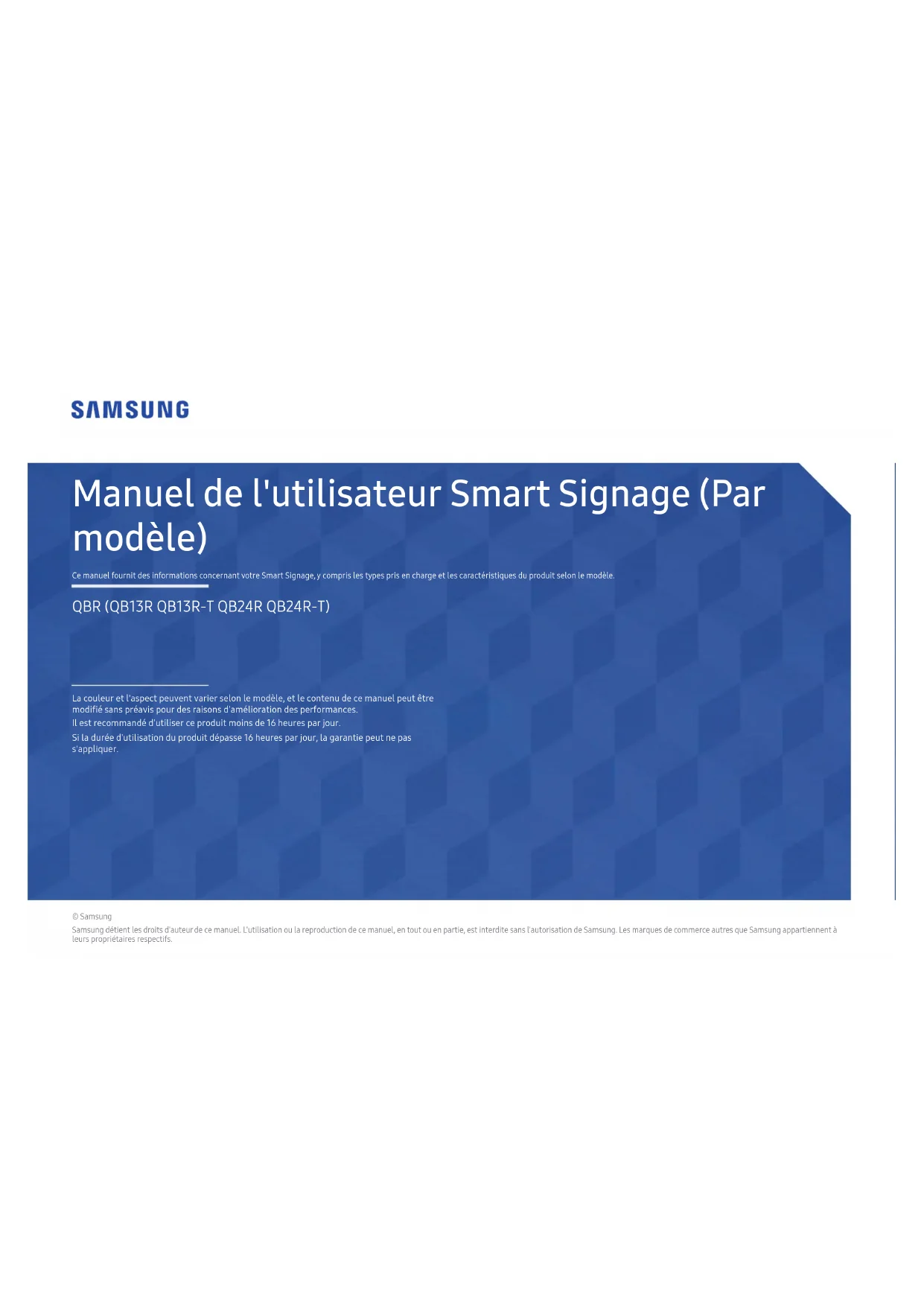

MODE D'EMPLOI QB24R SAMSUNG

© Samsung Samsung détient les droits d'auteur de ce manuel. L'utilisation ou la reproduction de ce manuel, en tout ou en partie, est interdite sans l'autorisation de Samsung. Les marques de commerce autres que Samsung appartiennent à leurs propriétaires respectifs. QBR (QB13R QB13R-T QB24R QB24R-T) La couleur et l'aspect peuvent varier selon le modèle, et le contenu de ce manuel peut être modié sans préavis pour des raisons d'amélioration des performances. Il est recommandé d'utiliser ce produit moins de 16heures par jour. Si la durée d'utilisation du produit dépasse 16heures par jour, la garantie peut ne pas s'appliquer. Manuel de l'utilisateur Smart Signage (Par modèle) Ce manuel fournit des informations concernant votre Smart Signage, y compris les types pris en charge et les caractéristiques du produit selon le modèle.Table des matières Préparation Vérification des composants 3 Utilisation de la BARRE DE MAINTIEN (Modèles pris en charge: QB13R, QB13R-T) 4 Pièces 5 QB13R/QB13R-T 5 QB24R/QB24R-T 6 Dispositif antivol 7 Connecteurs 8 QB13R 8 QB13R-T 9 QB24R 10 QB24R-T 11 Menu de commande 12 Menu administrateur (Modèles pris en charge: QB13R-T, QB24R-T) 13 Consignes de sécurité 14 Électricité et sécurité (Modèles pris en charge: QB13R, QB13R-T) 14 Avant d'installer l'appareil (guide d'installation) 15 Angle d'inclinaison et rotation 15 Ventilation 15 Guide de boîtier (Modèles pris en charge: QB13R, QB13R-T) 16

Spécifications Général 25 Modes de minutage préréglés 27 Annexe Licence 28 Installation du support mural 17 Installation du support mural 17 Spécifications du nécessaire de support mural (VESA) 17 Utilisation d'un moniteur à écran tactile (Modèles pris en charge: QB13R-T, QB24R-T) Moniteur à écran tactile 18 Lisez les informations ci-dessous avant d'utiliser l'appareil 18 Configuration requise 19 Connexion du moniteur à écran tactile 20 Connexion à un PC 20 Connexion à un PC portable ou à une tablette 20 Configuration des paramètres du moniteur à écran tactile 21 Étalonnage 21 Contrôle de l'écran 23 Gestes sur l'écran tactile 23 Remarques 243 Préparation

"Communiquez avec le fournisseur qui vous a vendu l'appareil s'il manque des composants. "L'aspect réel des composants peut différer des illustrations. "L'adaptateurRS232C peut être utilisé pour le MDC à l'aide du câbleRS232C de type D-SUB (9broches). Vérication des composants Guide de démarrage rapide Fiche de garantie (Non disponible dans certaines régions) Guide de réglementation Cordon d'alimentation Adaptateur CA/CC (Modèles pris en charge: QB13R, QB13R-T) Piles (AAA x 2) (Non disponible dans certaines régions) Télécommande Adaptateur RS232C BARRE DE MAINTIEN x 2 (Modèles pris en charge: QB13R, QB13R-T) Câble TOUCH OUT (Modèles pris en charge: QB13R-T, QB24R-T)4 Utilisation de la BARRE DE MAINTIEN (Modèles pris en charge: QB13R, QB13R-T) Déposez l'appareil face vers le bas sur le tissu de protection ou la couverture. Insérez la barre dans l'un des emplacements sur l'appareil, puis tournez pour la serrer.5 Pièces QB13R/QB13R-T Capteur distant Bouton d'alimentation Haut-parleur

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Pièces Description Capteur distant Appuyez sur un bouton de la télécommande tout en pointant cette dernière vers le capteur situé à l'avant du produit pour exécuter la fonction correspondante.

La télécommande de cet appareil risque de contrôler d'autres périphériques d'affichage par inadvertance si ceux-ci se trouvent dans le même espace. Bouton d'alimentation Active ou désactive l'appareil. Utilisez la télécommande à une distance de 2.5 m à 4 m du capteur de l'appareil selon un angle de 30° depuis la gauche et la droite.

Rangez les piles usées hors de portée des enfants et mettez-les au recyclage.

Évitez de mélanger des piles neuves et usées. Remplacez les deux piles en même temps.

Retirez les piles lorsque la télécommande demeure inutilisée pendant une longue période.6 QB24R/QB24R-T Capteur distant Bouton d'alimentation Haut-parleur

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Pièces Description Capteur distant Appuyez sur un bouton de la télécommande tout en pointant cette dernière vers le capteur situé à l'avant du produit pour exécuter la fonction correspondante.

La télécommande de cet appareil risque de contrôler d'autres périphériques d'affichage par inadvertance si ceux-ci se trouvent dans le même espace. Bouton d'alimentation Active ou désactive l'appareil. Utilisez la télécommande à une distance de 2.5 m à 4 m du capteur de l'appareil selon un angle de 30° depuis la gauche et la droite.

Rangez les piles usées hors de portée des enfants et mettez-les au recyclage.

Évitez de mélanger des piles neuves et usées. Remplacez les deux piles en même temps.

Retirez les piles lorsque la télécommande demeure inutilisée pendant une longue période.7 Dispositif antivol

Un dispositif antivol vous permet d'utiliser l'appareil en toute sécurité dans un lieu public.

La forme du dispositif antivol et la méthode de verrouillage varient selon le fabricant. Veuillez vous reporter au mode d'emploi qui accompagne le dispositif antivol pour de plus amples renseignements.

Les images qui suivent sont présentées à des fins de référence seulement. Les situations réelles peuvent différer des images. Verrouillage du dispositif antivol:

Fixez le câble de votre dispositif antivol à un objet lourd tel qu'un bureau.

Insérez une extrémité du câble dans la boucle de l'autre extrémité.

Introduisez le dispositif antivol dans la fente antivol à l'arrière de l'appareil.

Verrouillez le dispositif antivol. – On peut se procurer un dispositif antivol séparément. – Veuillez vous reporter au mode d'emploi qui accompagne le dispositif antivol pour de plus amples renseignements. – Les dispositifs antivol peuvent être achetés auprès d'un magasin de produits électroniques ou en ligne.8 Connecteurs QB13R

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Port Description AUDIO OUT Transmet le son d'un appareil audio par le biais d'un câble audio. RS232C IN Connexion au MDC grâce à un adaptateur RS232C. USB

(1.0A) Connexion à un périphérique USB.

Les ports USB du produit acceptent un courant constant maximal de 1A. Si la valeur maximale est dépassée, les ports USB peuvent ne pas fonctionner. RJ45 Se branche sur le contrôle multiécran et à Internet à l'aide d'un câbleLAN. (10/100 Mbps)

Utilisez un câble Cat7(de type *STP) pour la connexion. *Shielded Twist Pair. HDMI IN Se connecte à une source à l'aide d'un câble HDMI ou HDMI-DVI. DC 14V Se connecte à l'adaptateur CA/CC.9 QB13R-T

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Port Description AUDIO OUT Transmet le son d'un appareil audio par le biais d'un câble audio. RS232C IN Connexion au MDC grâce à un adaptateur RS232C. USB

(1.0A) Connexion à un périphérique USB.

Les ports USB du produit acceptent un courant constant maximal de 1A. Si la valeur maximale est dépassée, les ports USB peuvent ne pas fonctionner. RJ45 Se branche sur le contrôle multiécran et à Internet à l'aide d'un câbleLAN. (10/100 Mbps)

Utilisez un câble Cat7(de type *STP) pour la connexion. *Shielded Twist Pair. HDMI IN Se connecte à une source à l'aide d'un câble HDMI ou HDMI-DVI. TOUCH OUT Permet la connexion à un PC à l'aide d'un câbleTOUCH OUT pour activer les fonctions tactiles. DC 14V Se connecte à l'adaptateur CA/CC.10 QB24R

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Port Description RS232C Connexion au MDC grâce à un adaptateur RS232C. HDMI Se connecte à une source à l'aide d'un câble HDMI ou HDMI-DVI. RJ45 Se branche sur le contrôle multiécran et à Internet à l'aide d'un câbleLAN. (10/100 Mbps)

(5V1.0A) Connexion à un périphérique USB.

Les ports USB du produit acceptent un courant constant maximal de 1A. Si la valeur maximale est dépassée, les ports USB peuvent ne pas fonctionner.

Connexion à un câbleIR externe qui reçoit les signaux de la télécommande. Transmet le son d'un appareil audio par le biais d'un câble audio.

Bluetooth est uniquement disponible sur les modèles QB24R, QB24R-T contenant la fonction Bluetooth.11 QB24R-T

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Port Description RS232C Connexion au MDC grâce à un adaptateur RS232C. TOUCH Permet la connexion à un PC à l'aide d'un câbleTOUCH OUT pour activer les fonctions tactiles. HDMI Se connecte à une source à l'aide d'un câble HDMI ou HDMI-DVI. RJ45 Se branche sur le contrôle multiécran et à Internet à l'aide d'un câbleLAN. (10/100 Mbps)

(5V1.0A) Connexion à un périphérique USB.

Les ports USB du produit acceptent un courant constant maximal de 1A. Si la valeur maximale est dépassée, les ports USB peuvent ne pas fonctionner.

Connexion à un câbleIR externe qui reçoit les signaux de la télécommande. Transmet le son d'un appareil audio par le biais d'un câble audio.

Bluetooth est uniquement disponible sur les modèles QB24R, QB24R-T contenant la fonction Bluetooth.12 Menu de commande

Vous pouvez appuyer sur le bouton d’alimentation («) au dos du produit pour l’allumer.

Si vous appuyez sur le bouton d'alimentation du produit alors que l'appareil est sous tension, le menu de commande apparaît à l'écran. Éteindre Source Appuyer: Déplacer Maintenez enfoncé: Sélectionner Articles Description Éteindre Mettre l'appareil hors tension.

• Une fois l'écran du menu de commande affiché, appuyez brièvement sur le bouton d’alimentation pour déplacer le curseur vers Éteindre , puis appuyez sur le bouton d’alimentation tout en le maintenant enfoncé pour mettre l'appareil hors tension. Source Sélectionnez la source d'entrée connectée.

• Une fois l'écran du menu de commande affiché, appuyez brièvement sur le bouton d’alimentation pour déplacer le curseur vers Source , puis appuyez sur le bouton d’alimentation tout en le maintenant enfoncé pour afficher l'écran de la source d'entrée.

• Une fois l'écran de la source d'entrée affiché, appuyez sur le bouton d’alimentation tout en le maintenant enfoncé pour basculer vers la source d'entrée souhaitée.

Le bouton d’alimentation ne peut être utilisé que pour Éteindre et Source.

Pour quitter l'écran du menu de commande, attendez au moins 3secondes sans appuyer sur le bouton d’alimentation.13 Menu administrateur (Modèles pris en charge: QB13R-T, QB24R-T)

Touchez l'écran pendant quelques secondes lorsqu'il est allumé pour afficher le menu administrateur.

Si le contrôle par écran tactile n'est pas disponible, utilisez la télécommande pour accéder à Système → Commande tactiles → Commande tactiles, puis sélectionnez Activer dans le menuOSD. Accédez à Appareil à contrôler et sélectionnez Samsung SMART Signage ou Auto.

Si le menu administrateur n'apparaît pas, utilisez la télécommande pour accéder à Système → Commande tactiles → Verrouillage menu Admin., puis sélectionnez Désactiver dans le menu OSD.

Menu administrateur peut ne pas fonctionner correctement lors Lorsque vous raccordez périphérique source Boutons Description Volume Permet de régler le Volume.

• Sélectionnez Volume dans le menu administrateur. Accueil Activez le mode Accueil.

• Sélectionnez Accueil dans le menu administrateur. Menu Affichez le menu OSD. Pour modifier les paramètres, sélectionnez une option de menu.

• Sélectionnez Menu dans le menu administrateur. Source Sélectionnez la source d'entrée connectée. Sélectionnez une source d'entrée dans la liste affichée.

• Sélectionnez Source dans le menu administrateur. Alimentation Mettre l'appareil hors tension.

• Sélectionnez Alimentation dans le menu administrateur.14 Consignes de sécurité Électricité et sécurité (Modèles pris en charge: QB13R, QB13R-T)

La couleur et l'apparence peuvent varier selon le modèle. Ne combinez pas des adaptateurs CA/CC. Ne laissez pas l'eau entrer dans l'adaptateur CA/CC et préservez-le de l'humidité.

• Sinon, il y a risque de choc électrique ou d'incendie.

• Évitez d'utiliser l'appareil à extérieur afin de ne pas l'exposer aux intempéries (pluie ou neige).

• Veillez à protéger l'adaptateur CA/CC de toute humidité lorsque vous nettoyez le sol. Veillez à placer l'adaptateur CA/CC sur une surface plane (sur une table ou au sol). Si vous laissez pendre l'adaptateur CA/CC avec la douille orientée vers le haut, de l'eau ou n'importe quel autre corps étranger risque de s'y introduire et d'entraîner des dysfonctionnements. Retirez le sac en plastique de l'adaptateur CA/CC avant de l'utiliser. Faites en sorte que l'adaptateur CA/CC se trouve dans une pièce bien ventilée.15 Avant d'installer l'appareil (guide d'installation) Afin de prévenir les blessures, cet appareil doit être fixé solidement au plancher ou au mur conformément aux instructions d'installation.

• Assurez-vous que de faire installer le support mural par une entreprise agréée.

• Autrement, le support pourrait tomber et causer des blessures.

• Assurez-vous de faire installer le support mural approprié. Angle d'inclinaison et rotation

Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements.

• L'appareil peut être incliné selon un angle maximal de 15° par rapport à la surface perpendiculaire du mur.

• Pour utiliser l'appareil en mode portrait, tournez-le dans le sens des aiguilles d'une montre. 15°

N'utilisez pas ce modèle installé au plafond, au sol ou sur une table. Ventilation

Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements. Installation sur un mur perpendiculaire A Minimum 15 mm B Température ambiante: Sous 35 °C

Lorsque vous installez l'appareil sur un mur perpendiculaire, laissez un espace d'au moins 15mm entre l'appareil et la surface du mur pour la ventilation et assurez-vous que la température ambiante ne dépasse pas 35 °C.

Installation sur un mur encastré

Minimum 0 mm (Modèles pris en charge: QB13R, QB13R-T) Minimum 25 mm (Modèles pris en charge: QB24R, QB24R-T)

Lorsque vous installez l'appareil sur un mur encastré, laissez l'espace indiqué ci-dessus entre l'appareil et le mur pour la ventilation et assurez-vous de garder la température ambiante sous 35 °C.

E16 Guide de boîtier (Modèles pris en charge: QB13R, QB13R-T)

• La température normale de fonctionnement est comprise entre 0 et 40°C, mais dépend des conditions d'installation.

Taille de l'ouverture d'aération et espace requis de chaque côté Température de fonctionnement Profondeur (A) Largeur (B) C D E 0 ~ 35 °C Minimum 25 mm largeur du boîtier 29.8 mm 193.5 mm Minimum 15 mm ou zone totale de l'orifice d'aération >30% de la zone des parties supérieure et inférieure17 Installation du support mural Installation du support mural

• Le nécessaire de support mural (vendu séparément) vous permet de fixer le produit à un mur.

• L’illustration est présentée à titre de référence seulement. Pour obtenir plus d'information sur l'installation du support mural, consultez les instructions fournies avec le support mural.

• Nous vous conseillons de communiquer avec un technicien pour obtenir de l'aide lors de l'installation du support mural.

• Samsung n'est pas responsable de dommages causés au produit ou de dommages corporels infligés à vous-même ou à autrui si vous choisissez d'installer le support mural sans aide. Spécications du nécessaire de support mural (VESA)

Installez votre support mural sur une paroi solide perpendiculaire au sol. Pour installer le produit sur une autre zone de la paroi, contactez l'agence la plus proche. Si vous installez le produit sur une paroi inclinée, il peut tomber et provoquer des dommages corporels graves.

Produit Support mural

• N'utilisez pas de vis dont la longueur est supérieure à la longueur standard ou qui ne sont pas conformes aux spécifications de vis standard VESA. Des vis trop longues peuvent endommager l'intérieur du produit.

• Pour les supports muraux qui ne sont pas conformes aux spécifications de vis standard VESA, la longueur des vis peut différer en fonction des spécifications du support mural.

• Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou provoquer sa chute, ce qui pourrait causer des dommages corporels. Samsung n'est pas responsable de ce type d'accidents.

• Samsung n'est pas responsable de dommages causés au produit ou de dommages corporels causés par l'utilisation d'un support mural non VESA ou non spécifié ou par le manquement du consommateur à suivre les instructions d'installation du produit.

• N'installez pas le produit avec une inclinaison supérieure à15degrés.

• Au moins deux personnes doivent procéder à l'installation du produit sur une paroi.

• Les dimensions standard pour les nécessaires de support mural sont présentées dans le tableau ci-dessous. Nom du modèle Spécications de trou de vis VESA (A × B) en millimètres C Vis standard Quantité QB13R / QB13R-T 100 × 100 5~7 mm M4 4 QB24R / QB24R-T 100 × 100 8.5 mm M4 4

N'installez pas votre nécessaire de support mural tant que votre produit est sous tension. Cela pourrait entraîner des blessures corporelles dues à un choc électrique.18 Utilisation d'un moniteur à écran tactile (Modèles pris en charge: QB13R-T, QB24R-T)

Moniteur à écran tactile Vous pouvez contrôler un PC en touchant l'écran au lieu d'utiliser un périphérique de saisie, comme un clavier ou une souris. L'écran tactile fonctionne grâce à la détection d'un minuscule courant électrique parcourant votre corps (capacitif). Assurez-vous que vous touchez l'écran tactile avec le bout de votre doigt. " Pour contrôler l'écran tactile d'un PC connecté au produit, sélectionnez Système → Commande tactiles → Appareil à contrôler → Appareil source branché ou Auto dans le menuOSD. " Pour utiliser la fonction tactile du produit, allez à Système → Commande tactiles → Appareil à contrôler dans le menu OSD à l'aide de la télécommande et sélectionnez Samsung SMART Signage ou Auto. Lisez les informations ci-dessous avant d'utiliser l'appareil

• Prenez garde à ce qu'aucune substance électrique n'entre en contact avec l'écran. L'électricité statique peut empêcher l'écran de fonctionner correctement.
• N'exercez pas une pression trop forte avec votre doigt sur l'écran tactile. N'utilisez pas d'objet pointu pour toucher l'écran. L'écran pourrait se briser ou être endommagé.
• Ne touchez pas l'écran si vous portez des gants ou que vos doigts sont sales. N'utilisez pas d'objet pointu, tel que vos ongles ou un stylo à bille, pour toucher l'écran. L'écran pourrait ne pas fonctionner correctement.
• Prenez garde à ce que l'écran ne soit pas au contact de l'humidité. Le capteur tactile pourrait ne pas fonctionner correctement.
• L'affichage d'une image fixe à l'écran pendant une période prolongée peut entraîner une rémanence à l'extinction (détérioration de l'écran) ou des taches. Éteignez l'écran lorsque celui-ci n'est pas utilisé.19 Conguration requise Systèmes d'exploitation compatibles Système d'exploitation Remarque Windows Win10 / Win8.1 / Win8 / Win7 / Vista Certains systèmes d’exploitation ne prend pas en charge la fonction de toucher multiple. (par exemple, Win7 Home Basic, Win7 Starter, Vista) MacOSX 10.7 ~ 10.15 et supérieures Pour que l'écran tactile fonctionne, un pilote distinct doit être installé. (Pilote deUPDD) Linux Ubuntu 10.04 / 12.10 / 14.04 / 18.04 / Supérieures Linux: La fonction tactile est disponible pour les versions du noyau 3.0 et supérieures. Pour utiliser la fonction de toucher multiple ou modifier l'orientation de l'écran, un pilote distinct doit être installé.

• Vous ne pouvez pas utiliser la fonction tactile sous certains systèmes d'exploitation (selon la distribution Linux)

• Android/Chrome peut avoir des fonctionnalités limitées sur tactile. Fedora 15 / 16 / 19 / 20 / Supérieurs OpenSUSE 11.4 / 12.1 / 12.2 / 12.3 / Supérieurs CentOS 6.6 / Supérieurs Mint 14.1 / Supérieurs20 Connexion du moniteur à écran tactile "Les pièces de connexion peuvent varier selon les produits. Connexion à un PC

Connectez votre PC à l'appareil à l'aide d'un câbleHDMI ou HDMI-DVI. Connexion des périphériques à l'aide d'un câbleHDMI

Connexion des périphériques à l'aide d'un câbleHDMI-DVI

Branchez le câble d'alimentation de l'appareil sur la prise de courant. Une fois branché sur l'alimentation électrique, l'appareil détecte automatiquement la source d'entrée et s'y connecte. "Si rien n'apparaît à l'écran, éteignez-le, puis rallumez-le.

Connectez le port TOUCH OUT/TOUCH de l'appareil à un portUSB duPC à l'aide du câbleTOUCH OUT.TOUCH OUT, TOUCH Connexion à un PC portable ou à une tablette Vous pouvez connecter un PC portable ou une tablette à l'appareil en suivant la même méthode que pour la connexion à un PC de bureau. "Si le contrôle par écran tactile n'est pas disponible une fois les périphériques connectés – Veillez à connecter le câbleHDMI ou HDMI-DVI avant le câbleTOUCH OUT. – Si le contrôle par écran tactile est toujours indisponible une fois les câbles connectés correctement, déconnectez le câbleTOUCH OUT, puis connectez-le à nouveau.21 Étalonnage

Les instructions ci-dessous concernent Windows8. La même méthode s'applique pour Windows 7, Windows 8 et Windows 10.

Après la modification de l'option Image Format dans le menu OSD, vous devrez peut-être calibrer à nouveau les paramètres de l'image.

En cas d'erreur lors de l'étalonnage, accédez à Paramètres du TabletPC. Sous l'onglet Afficher, appuyez sur Réinitialiser et procéder de nouveau à l'étalonnage.

Dans l'onglet Affichage, sélectionnez Configurer sous Configurer.

Touchez avec votre doigt la page qui s'affiche sur l'appareil.

En mode moniteur double: Si la page suivante n'apparaît pas sur l'appareil, appuyez sur la touche Entrée pour l'afficher. Touch this screen to identity it as the touchscreen.If this is not the Tablet PC screen, press Enter to move to the next screen. To close the tool, press Esc. Conguration des paramètres du moniteur à écran tactile Pour utiliser correctement la fonction tactile du produit dans Windows, accédez à Paramètres du Tablet PC et étalonnez le produit.

Connectez d'abord le moniteur à écran tactile avant de configurer les paramètres suivants.

Le nombre maximal de moniteurs à écran tactile pouvant être connectés de façon simultanée varie en fonction des paramètres du système d'exploitation et de la carte graphique.

Si vous ne trouvez pas Paramètres du TabletPC dans le Panneau de configuration, entrez Paramètres du TabletPC dans la zone Rechercher du Panneau de configuration.

Dans le cas d'une configuration à plusieurs écrans, assurez-vous que vous avez configuré QB13R-T, QB24R-Tcomme écran principal.22

Sélectionnez l'appareil à partir de l'option Affichage sous Options d'affichage. Ensuite, sélectionnez Étalonner.

Une fois que l'étalonnage est terminé, le message Voulez-vous enregistrer les données d'étalonnage? apparaît. Sélectionnez Oui. Digitizer Calibration Tool Yes No Do you want to save the calibration data?

Le moniteur à écran tactile a été étalonné.

La sélection de l'option Réinitialiser supprimera les données d'étalonnage.23 Contrôle de l'écran Gestes sur l'écran tactile L'utilisation de gestes sur l'écran tactile est semblable à l'utilisation d'une souris.

L'appareil qui reçoit les informations indiquées via l'écran tactile peut être défini dans Système → Commande tactiles → Appareil à contrôler. Toucher Touchez délicatement l'écran. Utilisez ce geste pour sélectionner une fonction ou une option de menu.

Ce geste s'apparente à l'action de cliquer sur une souris. Faire glisser Touchez délicatement l'écran et faites glisser votre doigt sur l'écran dans n'importe quelle direction. Utilisez ce geste pour vous déplacer dans une direction spécifique sur une page Web, une carte ou une photo.

Ce geste s'apparente à l'action de faire glisser une souris. Toucher à deuxreprises Touchez l'écran deuxfois. Utilisez ce geste pour exécuter le programme sélectionné.

Ce geste s'apparente à l'action de double-cliquer avec une souris.24 Balayer Faites rapidement glisser votre doigt sur l'écran comme indiqué sur l'image. Utilisez ce geste pour naviguer entre des images ou des pages Web. Zoom avant/arrière Écartez ou rapprochez vos doigts sur l'écran comme indiqué sur l'image. Utilisez ces gestes pour effectuer un zoom avant ou un zoom arrière, respectivement, sur une page Web, une carte ou une photo. Remarques

• Pour améliorer la précision du toucher, agrandissez la police ou les icônes.

• Dans le mode de contrôle par écran tactile, l'utilisation de la télécommande est plus efficace lorsqu'il est nécessaire de cliquer ou d'effectuer une saisie de façon précise.25 Spécications Nom du modèle QB13R / QB13R-T QB24R / QB24R-T PanneauTaille Classe 13″ (13.27 pouces / 33.7 cm) Classe 24″ (23.8 pouces / 60.4 cm) Zone d'afchage295.37 mm (H) x 166.49 mm (V) 527.04 mm (H) x 296.46 mm (V)RésolutionRésolution optimale1920 × 1080 à 60 Hz 1920 × 1080 à 60 HzRésolution maximaleAlimentation électriqueAC100-240V~ 50/60HzEn fonction de la tension alternative de l'adaptateur. Pour la tension CC du produit, reportez-vous à son étiquette.AC100-240V~ 50/60HzReportez-vous à l'étiquette à l'arrière de l'appareil car la tension standard peut varier d'un pays à l'autre.Considérations environnementalesFonctionnementTempérature: 32 °F – 104 °F (0 °C – 40 °C)* Pour installer le boîtier, maintenez une température interne inférieure ou égale à 35 °C.Humidité: 10% – 80%, sans condensationRangementTempérature: -4 °F – 113 °F (-20 °C – 45 °C) Humidité: 5% – 95%, sans condensation (Modèles pris en charge: QB13R, QB13R-T) / 10% - 90%, sans condensation (Modèles pris en charge: QB24R, QB24R-T)* Applicable avant retrait de l'emballage du produit.Réseau sans l802.11 b/g/n(2.4Ghz) 802.11ac (2.4GHz & 5GHz)

Prêt à l'emploi Le moniteur peut être installé et utilisé avec des systèmes Prêt à l'emploi (Plug-and-Play) compatibles. L'échange de données bi-directionnel entre le moniteur et le système PC optimise les réglages du moniteur. L'installation du moniteur s'opère automatiquement. Toutefois, vous pouvez personnaliser les réglages de l'installation si vous le souhaitez.

Étant donné la nature de la fabrication de cet appareil, environ 1 pixel par million (1ppm) peut apparaître plus clair ou plus sombre sur le panneau. Ce phénomène n'affecte pas le rendement de l'appareil.

Cet appareil ne peut être réglé qu'à une seule résolution pour chaque taille d'écran afin d'obtenir une qualité d'image optimale en fonction de la nature du panneau. Une résolution différente de celle spécifiée risque de dégrader la qualité d'image. Pour éviter ce problème, il est recommandé de sélectionner la résolution optimale spécifiée pour votre produit.
