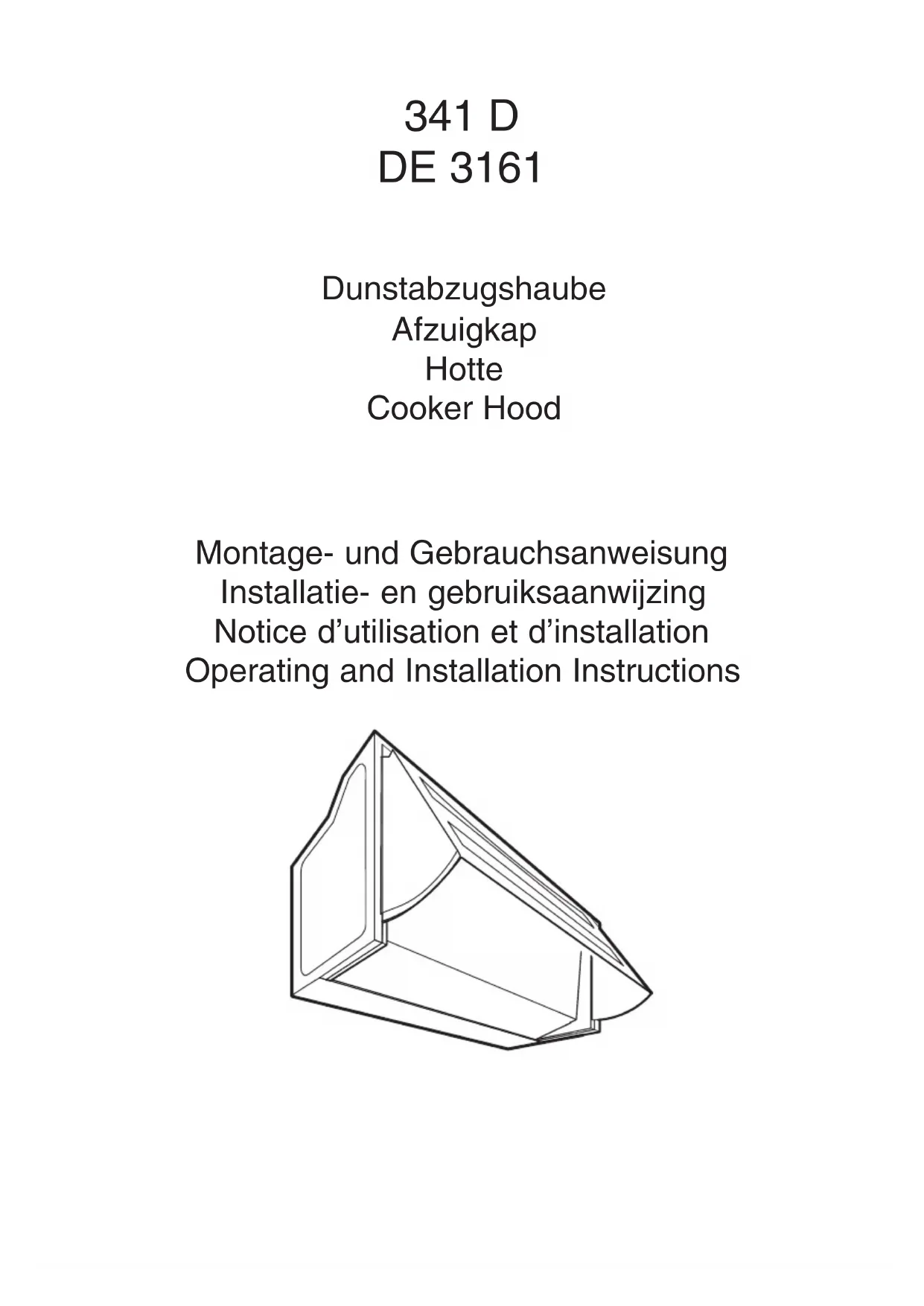

341 D DE 3161 Dunstabzugshaube Afzuigkap Hotte Cooker Hood Montage- und Gebrauchsanweisung Installatie- en gebruiksaanwijzing Notice d’utilisation et d’installation Operating and Installation Instructions35 Pour les appareils commercialises par la France Lors de sa fabrication, cet appareil a été construit selon des normes, directi- ves et/ou décrets pour une utilisation sur le territoire français. Pour la sécurité des biens et des personnes ainsi que pour le respect de l’environnement, vous devez d’abord lire impérativement les préconi- sations suivantes avant toute utilisation de votre appareil. Pour éviter tout risque de détérioration de l’appareil, transportez-le dans sa position d’utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et corporel, tenez les matériaux d’emballage hors de la portée des enfants. Pour éviter tout risque (mobilier, immobilier, corporel,...), l’installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectuées par un professionnel qualifié. Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que ceux pour les quels il a été conçu. Vous éviterez ainsi des risques matériel et corporel. Débranchez votre appareil avant toute opération de nettoyage manuel. N’utilisez que des produits du commerce non corrosifs ou non inflamma bles. Toute projection d’eau ou de vapeur est proscrite pour écarter le risque d’électrocution. Si votre appareil est équipé d’un éclairage, débranchez l’appareil avant de procéder au changement de l’ampoule (ou du néon, etc.) pour éviter de s’électrocuter. Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou sur l’appareil. Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d’usage ce qui pourrait présenter un danger : coupez le câble d’alimentation au ras de l’appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l’appareil. Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.36 Chère cliente, cher client, Veuillez lire attentivement cette notice d’utilisation et notamment le chapitre « Sécurité » que vous trouverez dans les premières pages. Conservez cette notice d’utilisation pour pouvoir la consulter ultérieurement. Transmettez-la à l'éventuel prochain propriétaire de l’appareil. Mise au rebut Mettre au rebut les matériaux d'emballage

• Tous les emballages sont recyclables, les films et les mousses sont marqués en conséquence. Veuillez mettre au rebut les matériaux d’emballage et éventuellement l’appareil usagé selon les règles en vigueur.

• Respectez les prescriptions nationales et régionales et le marquage des matériaux (tri des matériaux, ramassage des déchets, déchetteries). Consignes de mise au rebut

• L'appareil ne doit pas être jeté avec les ordures ménagères.

• Renseignez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l’appareil.

• Attention! Rendez inutilisable l’appareil usagé avant de le mettre au rebut. Coupez le câble d’alimentation au ras de l’appareil.37 Sommaire Consignes de sécurité ................................................................... 38 pour l’utilisateur ................................................................................ 38 pour l’installateur .............................................................................. 39 Généralités ...................................................................................... 41 Version évacuation extérieure .......................................................... 41 Version recyclage ............................................................................. 41 Utilisation de la hotte ..................................................................... 42 Entretien .......................................................................................... 43 Filtre à graisses ................................................................................ 43 Filtre à charbon ................................................................................ 44 Remplacement de l´ampoule d’éclairage.......................................... 45 Nettoyage ........................................................................................ 45 Accessoires (en option) ................................................................. 45 Service Après-vente ....................................................................... 46 Caractéristiques techniques.......................................................... 47 Accessoires/Matériel de montage..................................................... 47 Branchement électrique................................................................. 48 Avant de commencer l’installation .................................................... 49 Fixer un panneau à la portière .......................................................... 51 Installation de la hotte ....................................................................... 5238 Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur. Consignes de sécurité pour l’utilisateur

• Il est recommandé de ne jamais laisser les foyers de cuisson sans récipient dessus. En cas de cuisinières à gaz, à mazout ou à charbon il faut absolument éviter toute flamme libre.

• Par ailleurs, en cas de friture il faut faire attention à la friteuse placée sur le plan de cuisson. En effet l’huile pourrait prendre feu à cause d’une surchauffe. Le risque augmente si l’on utilise de l’huile usagée.

• Il est rappelé que toute surchauffe peut provoquer un incendie.

• L’utilisation d’huile usagée peut entraîner plus facilement une auto- inflammation.

• Flamber est strictement interdit sous la hotte.

• Pour toute intervention sur la hotte, y compris pour le remplacement d’une ampoule électrique, mettez l’appareil hors tension (retirez les fusibles ou ouvrez les disjoncteurs).

• Respectez les intervalles de remplacement du filtre et de nettoyage. Le non respect des consignes d’entretien et de nettoyage peut entraîner un risque d’incendie suite à l’accumulation de graisse dans le filtre.

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n’y touchent pas et ne l’utilisent pas comme un jouet.

• Votre appareil est destiné à l’usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.

• Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

• Débranchez toujours la hotte avant de procéder à son nettoyage et son entretien.

• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d’autres appareils alimentés par une source d’énergie différente de l’énergie électrique. Ceci afin que la hotte n’aspire pas le gaz de combustion.39 Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme. Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. pour l’installateur

• Le tuyau d’évacuation doit présenter le même diamètre que celui de l’ouverture d’évacuation. Dans le cas où il existe déjà un tuyau d’évacuation de l’air d’un diamètre de 100 mm dans le mur ou sur le toit, on pourra utiliser le manchon de réduction 100/125 mm. Le bruit de fonctionnement sera un peu plus élevé. Attention ! Le tuyau d’évacuation et les colliers de fixation ne sont pas fournis et doivent être achetés à part..

• La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50 cm dans le cas de cuisinières électriques et de 70 cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.

• L'installation de votre appareil doit être réalisée par un technicien qualifié.

• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique sur la hotte.

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.40

• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.

• Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

• La dépression de l’air dans la pièce où se trouvent des systèmes de chauffage ne doit pas être supérieure à 4Pa (4x10

bar) lors du fonctionnement simultané de la hotte aspirante en version évacuation et des systèmes de chauffage.

• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôlée). L’évacuation de l’air aspiré doit se faire selon les prescriptions locales en vigueur.

• Lors du fonctionnement en Version évacuation, il faudra veiller à réaliser une ouverture d’entrée d’air suffisante, environ de la taille de l’ouverture d’évacuation.

• Selon les prescriptions de construction locales, des restrictions sont imposées à l’utilisation simultanée dans une même pièce de hottes aspirantes et de systèmes de chauffage reliés à une cheminée tels que des poêles à charbon, à mazout ou à gaz.

• Le fonctionnement simultané et sans danger d’appareils reliés à une cheminée et de hottes aspirantes n’est assuré que si le local et/ ou l’appartement (pièces communicantes) possède une entrée d’air adaptée d’env. 500 à 600 cm

, empêchant ainsi une dépression lorsque la hotte est en service.

• Comme dans les pièces sans systèmes de chauffage la règle suivante est de mise : «Ouverture d’entrée d’air aussi importante que l’ouverture d’évacuation», le rendement de l’installation d’évacuation peut être réduit si l’entrée d’air est supérieure à 500 à 600 cm

• Le fonctionnement de la hotte en recyclage ne présente aucun danger dans des conditions connues et n’est donc pas soumis aux prescriptions mentionnées ci-dessus.

• Le fonctionnement de la hotte en version évacuation n’est optimal que si les conditions suivantes sont respectées : —parcours d’évacuation court et direct —nombre de coudes minimal sur les tuyaux —pose des tuyaux avec des courbes plutôt que des angles nets —diamètres des tuyaux les plus grands possibles (de préférence le même diamètre que celui de l’ouverture d’évacuation).

• Le non respect de ces règles de base entraînera des pertes de puissance significatives et une augmentation du niveau sonore.41 Fig. 2 Version recyclage

• L’air est filtré par un filtre à charbon (en option) et renvoyé dans la pièce.

• En version recyclage utilisez le filtre à charbon actif d’origine (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur. Attention! 341 D = deux filtres à charbon DE 3161 D = un filtre à charbon Généralités

• La hotte est livrée en version évacuation mais peut, grâce à l’emploi d’un filtre à charbon actif (en option), être utilisée en version recyclage.

• Pour cela, il faudra vous procurer le filtre à charbon actif d’origine (voir Accessoires). Version évacuation extérieure

• L’air est rejeté à l’air libre par un conduit raccordé sur le tuyau d’évacuation. Fig. 1. Note: L’anneau de raccord peut être installé sur le dessus ou l’arrière en fonction des besoins.

• Pour obtenir des performances optimales lors de l’aspiration, le tuyau d’évacuation doit avoir un diamètre équivalent à celui de l’ouverture d’évacuation. Dessus Arrière Dessus Arrière tuyau Anneau de raccord Vue arrière Fig. 142 Utilisation de la hotte

• La hotte aspirante est équipée de vitesse réglable. Il est conseillé de mettre en marche la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d’éliminer toutes les odeurs. Le bandeau de commandes de la hotte aspirante se trouve sur le devant de l’appareil:

• Interrupteur d’éclairage : Cet interrupteur permet de mettre en fonctionnement ou à l’arrêt l’éclairage dont est équipée la hotte.

• Interrupteur du moteur : Cet interrupteur permet de sélectionner et de mettre en fonctionnement ou à l’arrêt les différentes vitesses. La hotte est, de plus, équipée, dans sa partie droite, sous la glissière inférieure de l’auvent extractible d’un micro-interrupteur. A l’aide de ce micro-interrupteur, en ouvrant et fermant l’auvent, on peut automatiquement mettre en fonctionnement ou à l’arrêt l’appareil, mais uniquement si la puissance d’aspiration a déjà été réglée et si l’interrupteur d’éclairage a été placée sur I. Interrupteur d’éclairage Interrupteur du moteur

• Débranchez la hotte avant tout entretien. Filtre à graisses

• Le filtre anti-graisse a pour tâche d’aspirer les particules de graisse qui se forment au cours de la cuisson; il doit toujours être utilisé, que le fonctionnement de la hotte soit à évacuation extérieure ou à recyclage intérieur. Le filtre synthétique est très mince (1 mm env.) et est placé sur la partie interne de la grille de support. Le filtre doit être changé une fois par mois.

• Lorsqu’on change le filtre il faut aussi nettoyer la grille avec de l’eau tiède et un détergent liquide non abrasif.

• Le filtre des graisses peut être commandé auprès du Service Assistance Electrolux. Ouverture de la grille Défaire le loquet et enlever la grille vers le bas. Fig. 3 Démontage du filtre

• Pour retirer le filtre enlever les taquets. Fig. 3

• Nettoyez l’intérieur du logement avec de l’eau chaude contenant du détergent (n’employez jamais de détergents corrosifs ou de brosses à récurer!). Fig. 344 Filtre à charbon

• Le filtre à charbon doit être mis en place lorsque la hotte est utilisée en version recyclage.

• Pour cela, il faudra utiliser le filtre à charbon actif d’origine (voir Accessoires).

• Remplacement du filtre à charbon Le filtre à charbon actif doit généralement être remplacé tous les quatre mois (en fonction des conditions d’utilisation). Ce filtre ne peut être ni lavé ni réutilisé. Montage - Fig. 4 Enlever la grille Placer le filtre à charbon pour couvrir la grille qui protège le moteur d’aspiration de façon à ce que les fentes sur le filtre correspondent aux attaches sur les côtés de la grille de protection du moteur. Tourner le filtre à charbon dans le sens des aiguilles d’une montre pour le bloquer en position. Remonter la grille.

• Pour le démontage, procédez dans l’ordre inverse.

• Lors de la commande d’un filtre de rechange, veuillez préciser la désignation du modèle et la référence du produit. Ces données sont indiquées sur la plaque signalétique à l’intérieur de l’appareil.

• Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur. Fig. 4 - 341 D = deux filtres à charbon DE 3161 D = un filtre à charbon

• Il y a risque d’incendie si vous ne respectez pas les instructions concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du filtre.

• La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées. Remplacement de l´ampoule d’éclairage

• Mettez la hotte hors tension.

• Dévissez et retirez la protection de l'ampoule avec un tournevis. Fig. 5.

• Remplacez l'ampoule défectueuse par une ampoule du même type.

• Remontez la protection de l'ampoule.

• Si l'ampoule ne s'allume pas, vérifiez qu'elle est correctement installée avant d'appeler le Service Après-Vente. Nettoyage

• Attention: Débranchez l’appareil avant le nettoyage. N’introduisez pas d’objets pointus dans la grille de protection du moteur.

• Nettoyez les parties extérieures avec un détergent doux. N’utilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer.

• Nettoyez le bandeau des commandes et la grille du filtre à graisse avec un chiffon légèrement imbibé d’un détergent doux.

• Il est très important de respecter les intervalles de remplacement du filtre et de nettoyage. Le non respect peut entraîner un risque d’incendie suite à l’accumulation de graisse dans le filtre. Accessoires (en option) Filtre à charbon Type 29 Attention! 341 D = deux filtres à charbon DE 3161 D = un filtre à charbon Fig. 546 Service Après-vente Dans le cas de demandes de renseignement ou de pannes, veuillez appeler notre service après-vente (voir la liste de nos différents points de service après-vente). Lors de l’appel, préciser :

1. La désignation du modèle

3. Le numéro de l’appareil

Ces données sont indiquées sur la plaque signalétique située à l’intérieur de l’appareil et visible après ouverture de la grille du filtre à graisse. Sous réserve de modifications de construction et de coloris dans le cadre du développement technique. Service Après-vente Pour les appareils commercialisés en France Si une intervention s’avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l’achat,…) veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l’adresse d’un service après vente. Signalez au service après vente le numéro PNC et le S-No (numéro de série), que vous trouverez sur la plaque signalétique située sur votre appareil. Afin de répondre rapidement, nous vous recommandons de l’inscrire à cet endroit. PNC : S-No :47 Caractéristiques techniques 341 D DE 3161 Dimensions (en cm): Hauteur: 40 40 Largeur: 59,9 59,9 Profondeur: 27 (+21) 27 (+21) Puissance nominale totale: 380 W 220 W Moteur: 2 x 150 W 140 W Eclairage: 2 x 40 W (E14) 2 x 40 W (E14) Longueur du câble: 150 cm 150 cm Branchement électrique: 220-240 V 220-240 V Accessoires/Matériel de montage 1 clef anglaise (pour vis TORX). 1 espaceur 2 équerres 2 crochets 1 déflecteur 2 rondelles en plastique pour l’espaceur 2 prises de courant 1 vis 2,9x9,5 pour attacher le déflecteur/anneau de raccord à la sortie extérieure 4 vis 4.5 x 16 (pour fixer la hotte latéralement) 8 vis 4.5 x 13 (pour fixer un panneau en bois à la porte du meuble) 2 vis 3.5 x 9.5 (pour fixer l’espaceur à la hotte) 2 vis 5 x 45 (pour fixer les crochets) 1 collerette Ø 120 mm 1 collerette de rétrécissement Ø 100-110-125 2 vis 5x18 2 vis 5x10 pour fixer les crochets 2 bagues pour fixer les crochets48 Branchement électrique Consignes de sécurité pour l’électricien Avant de brancher l’appareil, vérifier que la tension indiquée sur la plaque signalétique correspond à celle du secteur. Si l’appareil est muni d’une fiche de courant, il pourra être branché sur n’importe quelle prise de courant installée conformément aux normes et facile d’accès. Si un branchement permanent est nécessaire, la hotte devra être branchée par un électricien travaillant pour une entreprise d’électricité agréée. Côté installation, il faudra prévoir un dispositif de protection sur tous les pôles avec une course d’ouverture de contact d’au moins 3 mm. Notre responsabilité ne peut être engagée pour les défauts résultants du non respect des instructions précédemment mentionnées. Branchement permanent uniquement par un électricien agréé! Pour les appareils commercialisés par la France Branchement électrique Votre appareil ne peut être branché qu’en 230 V monophasé. Vérifiez que la puissance de l’installation est suffisante et que les lignes sont en bon état et peuvent supporter l’intensité absorbée par l’appareil, compte tenu des autres appareils branchés. Calibre des fusibles en ligne (un par phase) 10 A en 230 V. Important L’installation doit être réalisée conformément aux règles de l’art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions de l’E.D.F. Dans le cas où l’appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm doit être prévu dans l’installation fixe. Le cordon secteur est à 2 conducteurs (double isolation). Si le câble d’alimentation est endommagé, il doit être remplacé par un câble d’alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant. NE PAS RACCORDER L'APPAREIL A LA TERRE. Si vous disposez d'un socle de prise de courant comportant une mise à la terre, vous pouvez l'utiliser pour le branchement, mais en aucun cas le câble d'alimentation de l'appareil ne devra être relié à la terre. L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une prise multiple. Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme.49 Avant de commencer l’installation

• Enlevez la grille d’aspiration. Note: Cette opération doit être réalisée lorsque la hotte est complètement installée.

• Vérifiez en outre qu’à proximité de la zone d’installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y a une prise électrique et qu’il est possible de se raccorder à un dispositif d’évacuation de fumées vers l’extérieur (uniquement Version aspirante).

• Choisissez le trou d’évacuation à utiliser- Fig. 6: Uniquement version filtrante: utilisez UNIQUEMENT le trou supérieur, vérifiez que celui-ci, une fois l’installation terminée, n’est pas bouclé et qu’il y a un espace suffisant pour que les fumées et vapeurs dépurées puissent facilement retourner dans la cuisine. Appuyez fermement pour détacher la section démontable (supérieure ou inférieure) qui ferme le trou d’évacuation et enlevez- la. Installez sur le trou d’évacuation ouvert, la bague de raccordement (encastrement à baïonnette) (Seulement “Version évacuation extérieure”) ou le déflecteur (Seulement “Version recyclage”). Ø 2,9 x 9,5 Ø 2,9 x 9,5 Fig. 6 Dessus Arrière Dessus Dessus Arrière50

• Vérifiez que les meubles latéraux, entre lesquels la hotte sera installée, sont suffisamment robustes pour l’installation de la hotte. Dans le cas contraire, montez les étriers d’accrochage au mur, à utiliser comme support supplémentaire: a. Insérez chaque étrier, de l’arrière vers l’intérieur, au moyen des fentes spécialement conçues à cet effet. b. Fixez les étriers avec les vis et douilles taraudées. Vissez sur les étriers les vis sans tête jusqu’à moitié de course; elles serviront, au moment de l’installation, pour régler la position de la hotte. Fig. 7 Note: la position des étriers peut être réglée durant l’installation en desserrant ou en resserrant de manière adéquate les vis qui les fixent à la hotte. Ø 5x18 Ø 5x10 Fig. 7 Vue arrière51 Fixer un panneau au auvent

• Enlever le auvent (en tournant les arrêts I-Fig. 8).

• Placet le gabarit de perçage N3 sur le rétro du panneau (Fig. 9,J- la flèche sur le gabarit doit coïncider avec le bord supérieur du panneau), effectuer des trous aveugles (K-Fig. 9).

• Positionner le auvent sur le rétro du panneau et fixer avec 8 vis (Fig. 9,L).

• Installer le auvent sur la hotte en l’introduisant tout d’abord dans les glissières en haut (Fig. 10-M1), ensuite dans les glissières du bas 10-M2). Ø 2,5mm x 6mm max 6mm

• Utilisez le gabarit de forage N2 (*), placet le gabarit sur les bords antérieurs du meuble (meuble à droite, côté B) – (meuble à gauche, côté C) SANS PRENDRE EN CONSIDÉRATION L’ÉPAISSEUR DES PORTES, forez comme indiqué. Fig. 11

• SEULEMENT si les murs ne sont pas assez solides: a. Si nécessaire, fixez la hotte au mur, appliquez le gabarit N1 sur la paroi de manière que le bord supérieur de celle-ci coïncide avec le bord supérieur du gabarit. N2. Fig. 11-12 b. forez comme indiqué, fixez au mur avec 2 crochets R, avec vis et chevilles. Fig. 12 c. Accrochez la hotte aux crochets et réglez la position de la hotte avec les vis sans tête S1 qui règlent la position des étriers d’accrochage, avec les vis S2. Fig. 12

• Fixez la hotte aux meubles latéraux avec 4 vis P. Fig. 11

• Montez l’angulaire inférieur Q à la hotte avec deux vis et rondelles en plastique T, qui sera utilisé pour couvrir des espaces éventuels entre l’arrière de la hotte et la paroi. Fig. 11-12
