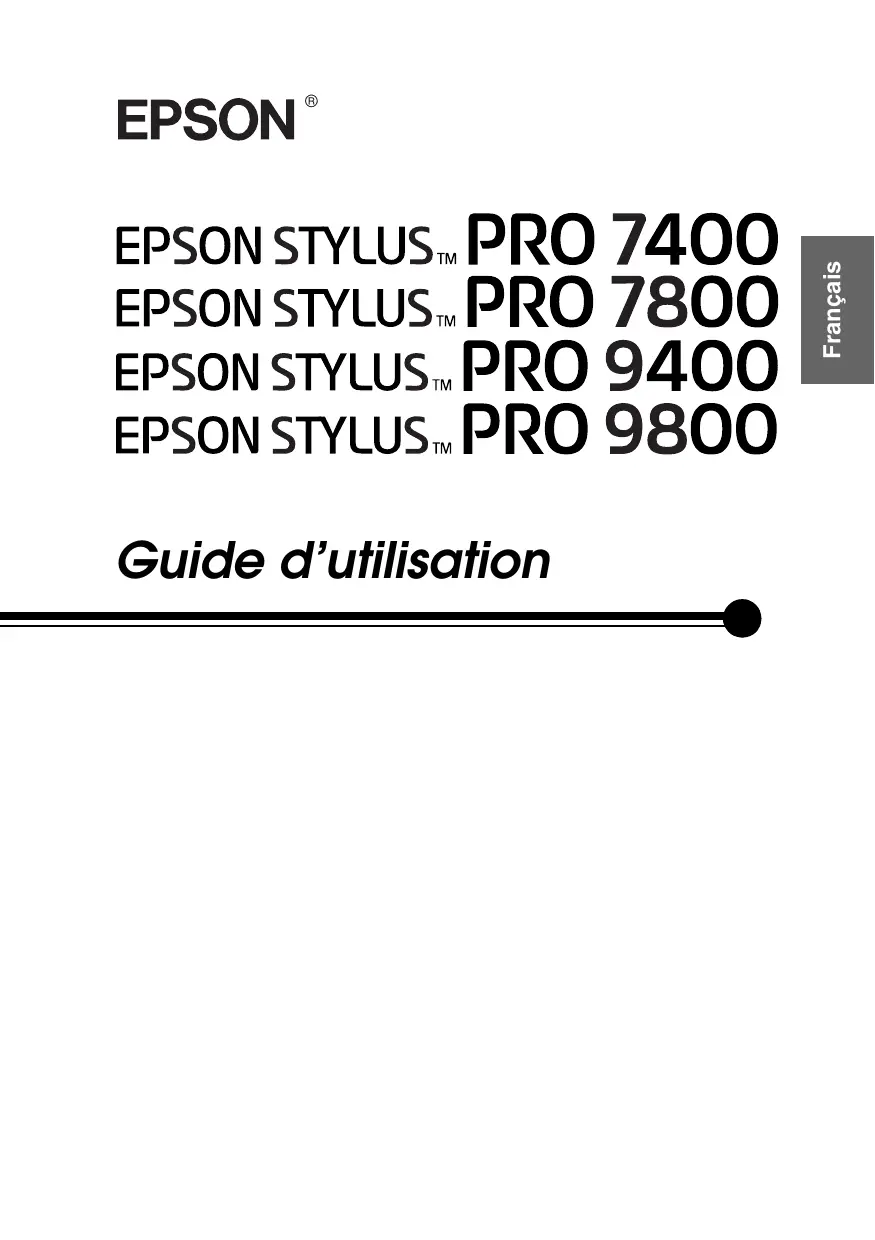

Retrouvez gratuitement la notice de l'appareil STYLUS PRO 9800 EPSON au format PDF.
Téléchargez la notice de votre Imprimante à jet d'encre grand format au format PDF gratuitement ! Retrouvez votre notice STYLUS PRO 9800 - EPSON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil STYLUS PRO 9800 de la marque EPSON.
Seiko Epson Corporation ne pourra être tenue responsable des dommages ou problèmes survenus par suite de l’utilisation de produits optionnels ou consommables autres que ceux désignés par Seiko Epson Corporation comme étant des Produits d’origine Epson ou des Produits approuvés par Epson. EPSON et EPSON ESC/P sont des marques déposées et EPSON ESC/P 2 est un nom de marque de Seiko Epson Corporation. Speed, Fontware, FaceLift, Swiss et Dutch sont des noms de marque de Bitstream Inc. CG Times et CG Omega sont des marques déposées de Miles, Inc. Univers est une marque déposée de Linotype AG et/ou de ses filiales. Antique Olive est une marque déposée de Fonderie Olive. Albertus est une marque déposée de Monotype Corporation plc. Coronet est un nom de marque de Ludlow Industries (UK) Ltd. Arial et Times New Roman sont des marques déposées de Monotype Corporation plc. Avis général : Les autres noms de produit utilisés dans cette notice sont donnés uniquement à titre d’identification et peuvent être des noms de marque de leur détenteur respectif. Epson décline toute responsabilité vis-à-vis de ces marques. Copyright © 2005 Seiko Epson Corporation. Tous droits réservés.
Hamac de réception Logement des cartouches d’encre Capot avant
Propriétés. La fenêtre du logiciel d’impression s’affiche.
1. Cliquez sur Démarrer, pointez vers Paramètres et sélectionnez Imprimantes. 2. Cliquez avec le bouton droit de la souris sur l’icône correspondant à votre imprimante, puis cliquez sur Options d’impression. La fenêtre du logiciel d’impression s’affiche.
1. Dans le menu Fichier, cliquez sur Imprimer ou Mise en page. 2. Vérifiez que votre imprimante est sélectionnée et cliquez sur Imprimante, Configuration, Options, Propriétés, ou Préférence (selon votre application, vous devrez cliquer sur plusieurs de ces boutons). La fenêtre du logiciel d’impression s’affiche.
Propriétés ou Options. Vous devrez peut-être cliquer sur plusieurs de ces boutons. La fenêtre de paramètres du pilote s’affiche.
1 ❏ Le paramètre Support détermine les autres paramètres disponibles. Par conséquent, vous devez donc toujours le définir en premier. ❏ Certains supports ne sont pas disponibles avec l’option sélectionnée pour le paramètre Alimentation.
12. Dans la liste Taille papier, sélectionnez le format du papier chargé dans l’imprimante. Remarque : La plupart des applications Windows ont des paramètres de format de papier prioritaires sur ceux du logiciel d’impression. 13. Si nécessaire, définissez les paramètres Copies et Orientation.
18. Cliquez sur OK. L’écran revient à la boîte de dialogue Configuration de l’impression (ou une boîte de dialogue similaire) de votre application. 19. Cliquez sur Imprimer pour lancer l’impression. Au cours de l’impression, la barre de progression EPSON, indiquant l’avancement de l’impression et l’état de l’imprimante, s’affiche.
Pour annuler l’impression en cours, cliquez sur Stop dans la barre de progression EPSON.
Guide d’utilisation, aux informations relatives au papier et au site Internet de l’assistance technique en cliquant sur le bouton Assistant d’impression.
❏ La disponibilité des supports spéciaux varie selon les pays. ❏ Si vous utilisez des supports spéciaux non fournis par Epson, reportez-vous à la section « Remarques relatives aux supports spéciaux Epson et aux autres supports » à la page 268. ❏ Pour obtenir les dernières informations relatives aux supports spéciaux disponibles dans votre région, consultez le site Internet de l’assistance clientèle Epson. Voir « Contacter le service clientèle » à la page 384.
Vous pouvez sélectionner le mode Automatique ou Avancé. Ces modes visent à vous donner deux niveaux de contrôle sur le pilote d’impression.
Remarque : Ce paramètre ajoute aux impressions des tonalités bleues et vertes qui ne peuvent être affichées à l’écran, il est donc possible que les impressions ne correspondent pas tout à fait aux images affichées à l’écran lorsque cette fonction est sélectionnée.
Les paramètres avancés vous donnent un contrôle total sur l’environnement d’impression. Utilisez-les pour essayer de nouvelles idées d’impression ou pour régler avec précision une gamme de paramètres d’impression adaptés à vos besoins. Si vous êtes satisfait de votre nouvelle configuration, vous pouvez lui attribuer un nom et l’ajouter à la liste déroulante Config. personnalisée. Pour définir les paramètres avancés, procédez comme suit.
Sélectionnez Couleur/N&B Photo pour imprimer des photos en couleur ou en noir et blanc ou Noire pour imprimer un brouillon ou du texte noir uniquement.
Pour imprimer sur tout support autre que du papier calque, nous recommandons d’utiliser l’option Couleur ou Couleur/N&B, même si les données doivent être imprimées en noir. 4. Sélectionnez un paramètre Qualité d’impression. 5. Si vous utilisez un support spécial non fourni par Epson, cliquez sur le bouton Config. papier et définissez les paramètres à votre guise. Pour plus de détails, reportez-vous à la section « Configuration du papier » à la page 31. 6. Définissez les paramètres Gestion des couleurs de l’imprimante. Pour plus de détails, reportez-vous à la section « Couleur (gestion des couleurs) » à la page 34. Remarque : Certaines options sont activées ou désactivées en fonction des paramètres Support, Couleur et Qualité d’impression sélectionnés. 7. Définissez d’autres paramètres selon les besoins. Pour plus de détails, consultez l’aide en ligne. 8. Cliquez sur OK pour appliquer vos paramètres et revenir au menu Principal. Si vous souhaitez revenir au menu précédent sans appliquer vos réglages, cliquez sur Annuler.
Utilisez cette fonction lorsque vous imprimez sur un papier différent des supports spéciaux Epson. Lorsque vous imprimez sur des supports spéciaux Epson, placez le curseur à la position 0.
1 Définissez cette valeur à l’aide du curseur ou de la zone de texte. Pour optimiser la qualité d’impression en utilisant une absorption d’encre plus lente au niveau du support, augmentez la valeur. Le temps de séchage par passage de la tête d’impression peut être réglé sur une valeur comprise entre 0 et 5 secondes, par incréments de 0,1 seconde. Remarque : Si vous utilisez cette fonction, la durée nécessaire à l’impression sera plus importante.
Le fait de diminuer l’aspiration d’air au niveau du cylindre permet d’éviter de froisser ou de gondoler un support fin ou saturé ou de supprimer les bandes verticales. L’effet de la valeur de ce paramètre sur la puissance d’aspiration est le suivant : Standard:100 % -1:84% à l’épaisseur de votre support. Reportez-vous aux caractéristiques du papier ou imprimez un motif d’épaisseur pour déterminer l’épaisseur du papier.
Standard :vitesse et pression de coupe normales Papier fin :faible pression de coupe Papier épais, rapide :vitesse et pression de coupe élevées Papier épais, lent :vitesse faible et pression de coupe élevée
16 bits, 24 bits ou 32 bits. ❏ Selon le système d’exploitation utilisé et le nombre de données de l’image, il est possible que l’impression avec PhotoEnhance augmente le temps nécessaire à l’impression.
Ce paramètre n’est pas disponible lorsque l’option ICM hôte est sélectionnée pour le paramètre Mode ICM. Intention
Saturation : Ce paramètre constitue le meilleur choix pour reproduire avec précision les couleurs vives des graphiques de présentation. L’utilisation de ce paramètre n’est pas recommandée lors de l’impression de données photographiques. Perceptuel : Ce paramètre permet d’obtenir un rendu naturel des couleurs de l’image et est souvent utilisée pour recréer la large gamme de couleurs de l’image originale. L’utilisation de ce paramètre est recommandée lors de l’impression de données photographiques. Colorimétrie relative : Ce paramètre permet d’obtenir un rendu de l’image en conservant une gamme de couleurs relatives et est souvent utilisé lorsque la plus grande partie de la gamme de couleurs avant conversion est présente dans l’image après conversion. L’utilisation de ce paramètre est recommandée lors de l’impression de données photographiques. Colorimétrie absolue : Ce paramètre permet d’obtenir un rendu de l’image en conservant une gamme de couleurs absolues de telle sorte qu’il existe un rapport 1 pour 1 des coordonnées absolues du labo. L’utilisation de ce paramètre n’est pas recommandée lors de l’impression de données photographiques ou de conversions normales.
Vous pouvez enregistrer un maximum de 100 paramètres personnalisés (paramètres importés inclus). Vous pouvez sélectionner vos paramètres enregistrés dans la liste déroulante Config. personnalisée située dans la zone Mode du menu Principal. Impression sous Windows
Pour supprimer vos paramètres avancés, procédez comme suit. Remarque : Les paramètres prédéfinis de la liste Config. personnalisée ne peuvent pas être supprimés. 1. Cliquez sur le bouton Enregistrer. La boîte de dialogue Personnalisé s’affiche. 2. Sélectionnez le nom de la configuration que vous souhaitez supprimer. 3. Cliquez sur Supprimer. Votre configuration sera supprimée de la liste Config. personnalisée.
Vous pouvez exporter les paramètres personnalisés que vous avez enregistrés ou importer les paramètres personnalisés d’un fichier créé dans un autre environnement.
Pour exporter vos paramètres personnalisés, procédez comme suit.
Vous pouvez contrôler la quantité d’encre restante dans chaque cartouche d’encre.
❏ Réduire ou agrandir la taille de la fenêtre d’aperçu. ❏ Sélectionner et imprimer une page ou toutes les pages.
Ne pas sélectionner pour l’impression ou Sélectionner pour l’impression. Une fois les données affichées en aperçu, cliquez sur Imprimer pour imprimer les données ou sur Annuler pour annuler l’impression.
Le bouton Assistant d’impression vous permet d’accéder aux informations suivantes :
1 équivalente à 3 mm et la marge inférieure à 14 mm. Il est possible que le verso des feuilles soit taché. ❏ L’encre peut déborder sur le rouleau d’impression. Dans ce cas, éliminez l’encre à l’aide d’un chiffon. ❏ Lorsque cette fonction est sélectionnée, le temps nécessaire à l’impression est plus important que lors de l’impression normale. ❏ Lors de l’impression sur du papier rouleau de type papier photo glacé (250) ou papier photo semi-glacé Premium (250), la marge supérieure doit toujours être égale à 20 mm. ❏ Il est possible que la partie supérieure des supports suivants soit tachée lorsque le paramètre Coupe auto est réglé sur Découpe unique ou Découpe double : Papier mat double épaisseur, Papier mat fin, Papier mat supérieur, Papier d’art texturé et Papier d’art ultra-lisse. ❏ Selon le support utilisé, il est possible que des taches apparaissent dans les zones supérieure et inférieure. Pour imprimer vos données à l’aide de cette fonction, procédez comme suit.
Remarque : Les zones agrandies situées en dehors de la taille du papier ne seront pas imprimées.
Si vous sélectionnez ce paramètre, vous devrez agrandir vos données d’image pour dépasser la largeur du papier afin d’éviter la présence de zones non imprimées le long des bords gauche et droit. Il est recommandé d’effectuer un agrandissement de 3 mm vers la gauche et vers la droite à l’aide de l’application avec laquelle les données ont été créées. Pour utiliser cette fonction, reportez-vous à la section « Définition du paramètre Taille papier » à la page 56.
Pour la plupart des travaux d’impression, l’utilisation de l’option Standard est recommandée afin de supprimer les marges sur tous les côtés du papier. Dans les environnements très humides, il est possible que la largeur du papier augmente en raison de l’absorption d’humidité. Déplacez alors le curseur vers Max afin de supprimer les marges situées autour de l’image. Lorsque l’option Max est sélectionnée, il est possible que le centre de l’image soit décalé d’environ 1 mm vers la droite. Si vous déplacez le curseur vers Min, la proportion d’agrandissement de l’image diminue. Cependant, à mesure que cette proportion diminue, il est possible que des marges apparaissent sur un ou plusieurs côtés du papier.
5. Cliquez sur OK. 6. Lancez l’impression des données à partir de votre application.
1 (Bannière). Vous pouvez sélectionner le mode de découpe du papier après impression.
Rouleau coupe auto Non . 2. Appuyez sur la touche Enter
6. Une fois le papier découpé, appuyez sur la touche Pause L’imprimante se met en ligne.
Vous pouvez sélectionner le format du papier que vous souhaitez utiliser. Dans la liste Taille papier, sélectionnez le format de papier adapté. Vous pouvez également ajouter une taille de papier personnalisée en procédant comme suit.
1 Français Pour activer cette fonction, sélectionnez Economie papier.
❏ Selon la source d’alimentation sélectionnée, certaines fonctions ne sont pas disponibles.
Activez cette case à cocher pour utiliser les options d’impression des marques de coupe.
Si vous ne souhaitez imprimer que certains des panneaux, et non le poster dans son intégralité, cliquez sur les panneaux que vous ne souhaitez pas imprimer, puis sur OK pour fermer la boîte de dialogue Configuration du poster.
Emploi des utilitaires d’impression Les utilitaires d’impression EPSON vous permettent de contrôler l’état actuel de l’imprimante et de procéder à la maintenance de l’imprimante à partir de votre ordinateur.
Remarque : Cet utilitaire est disponible lorsque votre système est configuré pour prendre en charge les communications bidirectionnelles.
Si vous cliquez sur Auto dans la boîte de dialogue Vérification des buses ou si vous activez la fonction NETTOYAG. AUTO à partir du panneau de contrôle de l’imprimante, l’utilitaire vérifie non seulement les buses obstruées, il procède également automatiquement à un nettoyage de la tête d’impression.
Utilisez cet utilitaire pour réaligner la tête d’impression. Voir « Alignement de la tête d’impression » à la page 76.
Cette fonction permet au pilote d’impression de vérifier les informations relatives à la configuration de l’imprimante. Vous pouvez vérifier ou sélectionner le jeu d’encres noires de l’imprimante. Voir « Utilisation des Informations imprimante et options » à la page 76. Remarque : Cette fonction est uniquement prise en charge par l’imprimante EPSON Stylus Pro 9800/7800.
Ne lancez pas l’utilitaire Vérification des buses lors de l’impression, faute de quoi vous risquez de tacher vos impressions.
3. Cliquez sur Imprimer si vous souhaitez vérifier visuellement que les buses de la tête d’impression ne sont pas obstruées, si vous utilisez des supports spéciaux non fournis par Epson ou si la largeur du papier que vous utilisez est inférieure à 210 mm. Cliquez sur Auto si vous souhaitez lancer une vérification automatique des buses et un nettoyage automatique de la tête (si la vérification des buses indique qu’un tel nettoyage est nécessaire).
1 à la vérification des buses obstruées, il exécute également un nettoyage automatique de la tête. Si vous utilisez des supports spéciaux non fournis par Epson ou si la largeur du papier que vous utiliser est inférieure à 210 mm, désactivez NETTOYAG. AUTO à partir du panneau de contrôle de l’imprimante. 4. Suivez les instructions qui s’affichent à l’écran pour imprimer un motif de vérification des buses. S’il manque des points, nettoyez les buses de la tête d’impression. Voir « Nettoyage de la tête d’impression » à la page 74.
S’il vous semble que les données imprimées deviennent pâles ou qu’il manque des points, il est possible que vous puissiez résoudre ces problèmes en procédant à un nettoyage de la tête d’impression à l’aide de l’utilitaire Nettoyage des têtes, qui garantit que les buses éjectent correctement l’encre. Pour utiliser l’utilitaire Nettoyage des têtes, procédez comme suit. Remarque : ❏ Ne lancez pas l’utilitaire Nettoyage des têtes lors de l’impression, faute de quoi vous risquez de tacher vos impressions. ❏ Pour économiser l’encre, commencez par utiliser l’utilitaire Vérification des buses afin de vérifier que la tête d’impression nécessite un nettoyage. En effet, le processus de nettoyage consomme une certaine quantité d’encre.
S’il manque encore des points après le nettoyage, essayez les solutions suivantes. ❏ Sélectionnez NETTOY SPECIAL sur le panneau de contrôle de l’imprimante. Voir « NETTOY SPECIAL » à la page 245. ❏ Répétez cette procédure quatre ou cinq fois, mettez l’imprimante hors tension, attendez jusqu’au lendemain et procédez de nouveau au nettoyage de la tête. ❏ Remplacez certaines cartouches d’encre qui pourraient être anciennes ou abîmées. Si des problèmes de qualité d’impression subsistent après avoir essayé ces solutions, contactez votre revendeur. Voir « Contacter le service clientèle » à la page 384.
1. Assurez-vous que du papier est chargé dans l’imprimante. 2. Cliquez sur Alignement des têtes. 3. Suivez les instructions qui s’affichent à l’écran.
Vous pouvez vérifier ou sélectionner le jeu d’encres noires de l’imprimante. Remarque : Cette fonction est uniquement prise en charge par l’imprimante EPSON Stylus Pro 9800/7800. 1. Assurez-vous que l’imprimante est sous tension.
Les options du logiciel d’impression à votre disposition dépendent du modèle d’imprimante et de la version de Windows sous laquelle vous travaillez.
1 Lorsque vous envoyez des données au format RAW, la progression de l’impression affichée dans la barre de progression ne correspond pas forcément à la progression réelle de l’impression.
Utilisez cette fonction lorsque la vitesse d’impression est extrêmement réduite ou lorsque la tête d’impression s’arrête pendant quelques minutes lors de l’impression. Lorsque cette case à cocher est activée, il est possible que la disposition des données sous forme de pages permette d’améliorer la vitesse d’impression.
Utilisez cette fonction lorsque la vitesse d’impression est extrêmement réduite ou lorsque la tête d’impression s’arrête pendant quelques minutes lors de l’impression. Sélectionnez cette option si le problème n’est pas résolu après utilisation des options Toujours spouler les types de données brutes (RAW) et Mode de rendu des pages.
Cette fonction vous permet de spécifier la fonction de surveillance de l’utilitaire EPSON Status Monitor 3. Pour définir les paramètres de EPSON Status Monitor 3, procédez comme suit.
Windows. Par la suite, lorsque vous cliquerez sur l’icône de raccourci dans la barre des tâches, l’application EPSON Status Monitor 3 sera lancée. Cliquez sur l’icône que vous souhaitez utiliser comme icône de raccourci. L’icône sélectionnée s’affiche sur la droite pour vérification.
1. Dans le menu Fichier, cliquez sur Imprimer ou sur Format d’impression. 2. Cliquez sur Imprimante, Configuration, Options ou Propriétés. (selon votre application, vous devrez cliquer sur plusieurs de ces boutons). Vous pouvez également accéder au logiciel d’impression. 3. Pour afficher une explication détaillée, utilisez une des méthodes suivantes. ❏ Cliquez sur le bouton (?) situé dans le coin supérieur droit de la fenêtre du pilote d’impression, puis sur l’élément. ❏ Cliquez avec le bouton droit de la souris sur l’élément et cliquez ensuite sur le bouton Qu’est-ce que c’est ?. ❏ Cliquez sur le bouton Aide du menu Principal, Papier, Disposition ou Utilitaire pour obtenir une aide sur les éléments de chacun de ces menus.
à la section « Préférences du contrôle » à la page 80.
Utilisation de la boîte de dialogue Vitesse et Progression La boîte de dialogue Vitesse et Progression permet de définir certains paramètres de vitesse. Pour y accéder, cliquez sur le bouton Vitesse et Progression du menu Utilitaire. Pour plus de détails, reportez-vous à la section « Définition du paramètre Vitesse et Progression » à la page 78.
à l’installation du réseau ou Si vous comprenez les risques de sécurité mais souhaitez partager les imprimantes sans exécuter l’assistant, cliquez ici et suivez les instructions affichées.
6. Dans le panneau de configuration, double-cliquez sur l’icône Imprimantes.
8. Cliquez sur Partagé en tant que, saisissez les informations nécessaires, puis cliquez sur OK.
1 Paramètres et cliquez sur Imprimantes. 2. Double-cliquez sur Ajout d’imprimante. L’écran Assistant Ajout d’imprimante s’affiche.
Pour Windows 2000 Configuration de l’imprimante comme imprimante partagée Pour partager avec d’autres ordinateurs en réseau une imprimante qui est connectée directement à votre ordinateur, procédez comme suit. 1. Cliquez sur Démarrer, pointez vers Paramètres et cliquez sur Imprimantes. 2. Sélectionnez votre imprimante et cliquez sur Partage dans le menu Fichier.
Windows XP et Windows 2000, vous devez désinstaller le pilote d’impression précédent avant d’installer le nouveau. La mise à jour échouera si vous essayez d’écraser l’ancien logiciel d’impression. Pour désinstaller le pilote d’impression, reportez-vous à la section « Désinstallation du pilote d’impression » à la page 104.
Si vous avez effectué la mise à niveau du système d’exploitation de votre ordinateur de Windows 98 vers Windows Me, vous devez désinstaller le logiciel d’impression puis le réinstaller. Pour désinstaller le pilote d’impression, reportez-vous à la section « Désinstallation du pilote d’impression » à la page 104.
Pour désinstaller le pilote d’impression, procédez comme suit.
1. Cliquez sur Démarrer, sur Panneau de configuration, puis sur Ajouter ou supprimer des programmes.
6. Suivez les instructions qui s’affichent à l’écran pour terminer la désinstallation. Remarque : Si vous utilisez le port USB pour la connexion de l’imprimante sous Windows Me ou 98, vous devez désinstaller un composant USB supplémentaire. Voir « Désinstallation du pilote de périphérique hôte USB » à la page 106.
1 ❏ Cette fonction n’est active que lorsque vous utilisez un câble de conversion USB. 1. Cliquez sur Démarrer, pointez vers Paramètres et sélectionnez Panneau de configuration. 2. Double-cliquez sur l’icône Ajout/suppression de programmes. 3. Sélectionnez Pilotes d’impression USB EPSON. 4. Cliquez sur le bouton Ajouter/Supprimer. Remarque : Si Pilotes d’impression USB EPSON ne s’affiche pas dans la liste Ajout/Suppression de programmes, double-cliquez sur EPUSBUN.EXE sur le CD-ROM du logiciel d’impression. 5. Suivez les instructions qui s’affichent à l’écran.
Format d’impression » à la page 135 et « Définition des paramètres de la zone de dialogue Disposition » à la page 147.
L’aide en ligne propose davantage d’informations sur le logiciel d’impression. Voir « S'informer grâce à l'aide en ligne » à la page 156.
Pour accéder au logiciel d’impression installé sur votre ordinateur, procédez comme suit.
Pour accéder à la zone de dialogue Imprimer, cliquez sur Imprimer dans le menu Fichier de votre application ou sur Options dans la zone de dialogue Format d’impression.
Pour accéder à la zone de dialogue Format d’impression, cliquez sur Format d’impression dans le menu Fichier de votre application.
Pour accéder à la zone de dialogue Disposition, cliquez sur l’icône Organisation dans la zone de dialogue Imprimer.
De nombreuses applications Macintosh ont des paramètres qui supplantent ceux du gestionnaire d’impression, mais pas toutes. Il convient donc de vérifier les paramètres pour obtenir les résultats attendus.
3. Sélectionnez une source d’alimentation dans la liste Alimentation. 4. Pour imprimer vos données sans marges, sélectionnez Sans marges. Voir « Définition du paramètre Sans marges » à la page 137. 5. Réglez les paramètres Orientation et Echelle en fonction de vos besoins. 6. Lorsque le paramètre Alimentation est réglé sur Feuille, vous pouvez, au besoin, régler le paramètre Zone imprimable. Voir « Définition du paramètre Zone imprimable » à la page 145. Lorsque le paramètre Alimentation est réglé sur Papier rouleau ou Papier rouleau (Bannière), vous pouvez définir les paramètres Option papier rouleau à votre guise. Voir « Définition du paramètre Option papier rouleau » à la page 145.
Sélectionnez Couleur pour imprimer des photos en couleur ou en noir et blanc ou Noire pour imprimer un brouillon ou du texte noir uniquement. Si vous souhaitez imprimer des photos en noir et blanc avancées, sélectionnez Photo N&B avancée.
2 Lorsque l’option Automatique est sélectionnée, le gestionnaire d’impression prend le contrôle de tous les paramètres détaillés en se basant sur le réglage actuel des paramètres Support et Couleur. 13. Réglez les paramètres Vitesse et Qualité dans la zone Mode si un curseur s’affiche. Faites glisser le curseur vers la gauche ou vers la droite, selon le critère qui importe le plus pour vous. Pour EPSON Stylus Pro 9800/7800 uniquement : Si vous avez sélectionné l’option Photo N&B avancée pour le paramètre Couleur, activez le paramètre Tonalité couleurs dans le menu déroulant. Remarque : Selon le paramètre Support sélectionné, il est possible qu’aucun curseur n’apparaisse dans la zone Mode. 14. Sélectionnez le mode de contrôle des couleurs dans le menu déroulant de la zone Mode. Pour plus d’informations, reportez-vous à la section « Mode Contrôle des couleurs » à la page 118. 15. Cliquez sur Imprimer pour lancer l’impression.
Stop pour annuler l’impression.
2 Copies et Pages dans la zone de dialogue Imprimer. À partir de cette zone de dialogue, vous pouvez accéder à d’autres zones de dialogue à partir desquelles vous pouvez définir l’heure d’impression et afficher un aperçu des données avant de les imprimer.
Le paramètre Support détermine les autres paramètres disponibles. Par conséquent, vous devez donc toujours le définir en premier. Sous Support, sélectionnez un support correspondant au papier chargé dans l'imprimante. Localisez votre papier dans la liste et sélectionnez un paramètre Support correspondant. Certains types de papier disposent de plusieurs paramètres Support. Remarque : ❏ La disponibilité des supports spéciaux varie selon les pays. ❏ Si vous utilisez du papier autre que les supports spéciaux Epson, reportez-vous à la section « Remarques relatives aux supports spéciaux Epson et aux autres supports » à la page 268.
Choisissez Qualité quand cette caractéristique compte plus que la vitesse. Choisissez Vitesse lorsque cette caractéristique compte plus que la qualité.
Lorsque l’option Couleur (ou Couleur/N&B Photo) est sélectionnée pour le paramètre Couleur et que l’option Automatique est sélectionnée pour le paramètre Mode, le menu déroulant Contrôle des couleurs apparaît dans la zone Mode. Vous pouvez sélectionner l’une des options suivantes. Couleurs vives
Remarque : Ce paramètre ajoute aux impressions des tonalités bleues et vertes qui ne peuvent être affichées à l'écran, il est donc possible que les impressions ne correspondent pas tout à fait aux images affichées à l'écran lorsque cette fonction est sélectionnée.
Pour définir les paramètres avancés, procédez comme suit.
Sélectionnez Couleur/N&B Photo pour imprimer des photos en couleur ou en noir et blanc ou Noire pour imprimer un brouillon ou du texte noir uniquement. Pour EPSON Stylus Pro 9800/7800 : Sélectionnez Couleur pour imprimer des photos en couleur ou en noir et blanc ou Noire pour imprimer un brouillon ou du texte noir uniquement. Si vous souhaitez imprimer des photos en noir et blanc avancées, sélectionnez Photo N&B avancée.
2 « Configuration du papier » à la page 123. 6. Définissez les paramètres Gestion des couleurs de l’imprimante. Pour plus de détails, reportez-vous à la section « Couleur (gestion des couleurs) » à la page 125. Remarque : Certaines options sont activées ou désactivées en fonction des paramètres Support, Couleur et Qualité d’impression sélectionnés. 7. Définissez d’autres paramètres selon les besoins. Pour plus de détails, consultez l’aide en ligne. 8. Cliquez sur OK pour appliquer vos paramètres et revenir à la zone de dialogue Imprimer. Si vous souhaitez revenir au menu précédent sans appliquer vos réglages, cliquez sur Annuler.
Faites glisser le curseur vers la droite (+) avec la souris pour augmenter l’intensité de la couleur de votre tirage ou vers la gauche (-) pour la diminuer. Vous pouvez également saisir un nombre (entre -50 et +50) dans la zone située à côté du curseur. Utilisez cette fonction lorsque vous imprimez sur un papier différent des supports spéciaux Epson.
2 Définissez cette valeur à l’aide du curseur ou de la zone de texte. Pour optimiser la qualité d’impression en utilisant une absorption d’encre plus lente au niveau du support, augmentez la valeur. Le temps de séchage par passage de la tête d'impression peut être réglé sur une valeur comprise entre 0 et 5 secondes, par incréments de 0,1 seconde. Remarque : Si vous utilisez cette fonction, la durée nécessaire à l’impression sera plus importante.
Le fait de diminuer l’aspiration d’air au niveau du cylindre permet d’éviter de froisser ou de gondoler un support fin ou saturé ou de supprimer les bandes verticales. L’effet de la valeur de ce paramètre sur la puissance d’aspiration est le suivant : Standard: 100% -1:84% à l’épaisseur de votre support. Reportez-vous aux caractéristiques du papier ou imprimez un motif d’épaisseur pour déterminer l’épaisseur du papier.
Standard :vitesse et pression de coupe normales Papier fin :faible pression de coupe Papier épais, rapide :vitesse et pression de coupe élevées Papier épais, lent :vitesse faible et pression de coupe élevée
Ne perdez pas de vue que la lumière ambiante ainsi que l’âge, la qualité et les paramètres de l’écran peuvent avoir une incidence sur la qualité de la correspondance des couleurs.
Plus d’options. La zone de dialogue Personnalisé s’affiche.
2 Lorsque vous sélectionnez votre configuration enregistrée dans la liste Configuration personnalisée, n’oubliez pas que la sélection de nouveaux paramètres, pour Support et Couleur, par exemple, peut modifier votre configuration personnalisée et entraîner des résultats inattendus au niveau des impressions. Dans ce cas, sélectionnez à nouveau votre configuration enregistrée et réessayez d’imprimer. Remarque : Vous ne pouvez pas attribuer à une nouvelle configuration le nom d’une configuration prédéfinie par Epson.
Pour supprimer vos paramètres avancés, procédez comme suit. Remarque : Les paramètres prédéfinis de la liste Configuration personnalisée ne peuvent pas être supprimés. 1. Ouvrez la zone de dialogue Personnalisé.
1. Au besoin, cliquez sur
Imprimé à, indiquez à l’aide des flèches la date et l’heure souhaitées pour l’impression des données. Remarque : Veillez à ce que l’ordinateur et l’imprimante soient sous tension à la date et à l’heure indiquées. 4. Cliquez sur OK. 5. Dans la zone de dialogue Imprimer, vérifiez que les paramètres d’impression sont conformes à votre attente et cliquez sur Imprimer.
2. Cliquez sur Aperçu. Le bouton Imprimer se transforme en bouton Aperçu.
2 Sélectionner pour l’impression
Imprimer se ferment et conservent les paramètres d’impression sélectionnés. Si vous souhaitez de nouveau modifier les paramètres d’impression, ouvrez la zone de dialogue Imprimer.
Pour cela, procédez comme suit.
2 3. Tapez un nom unique pour le format de papier dans la liste Taille papier. 4. Indiquez l’unité de mesure (cm ou pouces). 5. Saisissez la largeur et la hauteur du papier en saisissant les valeurs dans les zones de texte appropriées. Remarque : La hauteur maximale du papier est équivalente à 90,55 pouces (230 cm). 6. Indiquez la valeur des marges en les saisissant dans les zones de texte de la zone Marge(s) ou en manipulant l’image en aperçu. 7. Cliquez sur OK pour revenir à la zone de dialogue Format d’impression.
Pour ce mode d’impression, Epson recommande les supports suivants.
2 équivalente à 3 mm et la marge inférieure à 14 mm. Il est possible que le verso des feuilles soit taché. ❏ L’encre peut déborder sur le rouleau d’impression. Dans ce cas, éliminez l’encre à l’aide d’un chiffon. ❏ Lorsque cette fonction est sélectionnée, le temps nécessaire à l’impression est plus important que lors de l’impression normale. ❏ Lors de l’impression sur du papier rouleau de type papier photo glacé (250) ou papier photo semi-glacé Premium (250), la marge supérieure doit toujours être égale à 20 mm. ❏ Il est possible que la partie supérieure des supports suivants soit tachée lorsque le paramètre Coupe auto est réglé sur Découpe unique ou Découpe double : Papier mat double épaisseur, Papier mat fin, Papier mat supérieur, Papier d’art texturé et Papier d’art ultra-lisse. ❏ Selon le support utilisé, il est possible que des taches apparaissent dans les zones supérieure et inférieure. Pour imprimer vos données à l’aide de cette fonction, procédez comme suit.
Vous pouvez sélectionner la proportion d’agrandissement en déplaçant le curseur. Remarque : Les zones agrandies situées en dehors de la taille du papier ne seront pas imprimées.
Si vous sélectionnez ce paramètre, vous devrez agrandir vos données d’image pour dépasser la largeur du papier afin d’éviter la présence de zones non imprimées le long des bords gauche et droit. Il est recommandé d’effectuer un agrandissement de 3 mm vers la gauche et vers la droite à l’aide de l’application avec laquelle les données ont été créées. Pour utiliser cette fonction, reportez-vous à la section « Définition du paramètre Taille papier » à la page 135.
Agrandir auto est sélectionnée. Le curseur vous permet de contrôler la portion de l’image située au-delà des bords du papier lors de l’impression sans marges. Pour la plupart des travaux d’impression, l’utilisation de l’option Standard est recommandée afin de supprimer les marges sur tous les côtés du papier. Dans les environnements très humides, il est possible que la largeur du papier augmente en raison de l’absorption d’humidité. Déplacez alors le curseur vers Max afin de supprimer les marges situées autour de l’image. Lorsque l’option Max est sélectionnée, il est possible que le centre de l’image soit décalé d’environ 1 mm vers la droite. Si vous déplacez le curseur vers Min, la proportion d’agrandissement de l’image diminue. Cependant, à mesure que cette proportion diminue, il est possible que des marges apparaissent sur un ou plusieurs côtés du papier.
5. Cliquez sur OK. 6. Lancez l’impression des données à partir de votre application.
5. Découpez le papier le long du guide du cutter à l’aide du kit du cutter manuel. 6. Une fois le papier découpé, appuyez sur la touche Pause L’imprimante se met en ligne.
Sélectionnez Ordre inversé pour imprimer les documents dans l’ordre inverse, c’est-à-dire en commençant par la dernière page.
2 ❏ Si l’imprimante est connectée à l’ordinateur par un réseau, n’utilisez pas les utilitaires Vérification des buses, Nettoyage des têtes et Alignement des têtes. ❏ N’utilisez pas les utilitaires Vérification des buses, Nettoyage des têtes et Alignement des têtes lorsqu’une impression est en cours, faute de quoi votre impression risque d’être tachée.
Cet utilitaire vous fournit des informations sur l’état de l’imprimante, comme la quantité d’encre restante.
Cet utilitaire peut être utilisé pour améliorer la qualité d’impression de vos données imprimées. Il peut être nécessaire d’ajuster l’alignement de la tête d’impression lorsque des lignes verticales ne semblent pas alignées ou lorsque des bandes blanches ou noires apparaissent dans les données imprimées. Utilisez cet utilitaire pour réaligner la tête d’impression. Voir « Alignement de la tête d’impression » à la page 155.
2 S’il vous semble que l’image imprimée devient pâle ou qu’il manque des points, vous pourrez identifier la source du problème à l’aide de l’utilitaire Vérification des buses. Pour utiliser l’utilitaire Vérification des buses, procédez comme suit. Remarque : Ne lancez pas l’utilitaire Vérification des buses lors de l’impression, faute de quoi vous risquez de tacher vos impressions. 1. Assurez-vous que du papier est chargé dans l’imprimante. 2. Cliquez sur Vérification des buses.
à la vérification des buses obstruées, il exécute également un nettoyage automatique de la tête. Si vous utilisez des supports spéciaux non fournis par Epson ou si la largeur du papier que vous utiliser est inférieure à 210 mm, désactivez NETTOYAG. AUTO à partir du panneau de contrôle de l’imprimante. 4. Suivez les instructions qui s’affichent à l’écran pour imprimer un motif de vérification des buses.
S’il vous semble que les données imprimées deviennent pâles ou qu’il manque des points, il est possible que vous puissiez résoudre ces problèmes en procédant à un nettoyage de la tête d’impression à l’aide de l’utilitaire Nettoyage des têtes, qui garantit que les buses éjectent correctement l’encre. Pour utiliser l’utilitaire Nettoyage des têtes, procédez comme suit. Remarque : ❏ Ne lancez pas l’utilitaire Nettoyage des têtes lors de l’impression, faute de quoi vous risquez de tacher vos impressions. ❏ Pour économiser l’encre, commencez par utiliser l’utilitaire Vérification des buses afin de vérifier que la tête d’impression nécessite un nettoyage. En effet, le processus de nettoyage consomme une certaine quantité d’encre. ❏ Vous ne pouvez pas nettoyer la tête d’impression lorsque le voyant de vérification de la quantité d’encre clignote ou est allumé. Commencez par remplacer la cartouche d’encre adaptée. Voir « Remplacement des cartouches d’encre » à la page 310. 1. Assurez-vous que l'imprimante est sous tension et que le voyant de vérification de la quantité d’encre est éteint. 2. Cliquez sur Nettoyage des têtes. 3. Suivez les instructions qui s’affichent à l’écran. 4. Cliquez sur Imprimer le motif de contrôle des buses dans la zone de dialogue Nettoyage des têtes pour vérifier que la tête est propre et réinitialiser le cycle de nettoyage.
Pour accéder à l’aide en ligne, cliquez sur Imprimer ou sur Format d’impression dans le menu Fichier de votre application et cliquez sur Aide.
Utilisation d’EPSON StatusMonitor EPSON StatusMonitor surveille régulièrement l’état de l’imprimante. S’il détecte une erreur d’impression, il vous en informe par un message d’erreur. Vous pouvez aussi l’utiliser pour vérifier les niveaux d’encre avant l’impression.
Pour ouvrir EPSON StatusMonitor, procédez comme suit. 1. Cliquez sur Imprimer ou sur Format d’impression dans le menu Fichier de votre application.
Utilitaire, cliquez sur EPSON StatusMonitor dans la zone de dialogue Utilitaire. La zone de dialogue EPSON StatusMonitor s’affiche.
Français Configuration dans la zone de dialogue Utilitaire La zone de dialogue Paramètres de configuration s’affiche.
Choisissez les dossiers de stockage des données d’impression multi-copie.
évite à l’imprimante de devoir reconstruire une image entière en mémoire avant de l’imprimer. Si vous activez cette case à cocher, l’ordinateur stockera temporairement les données d’image sur son disque dur avant de les envoyer à l’imprimante comme un tout afin d’éviter l’apparition de bandes dans l’image imprimée.
3. Sélectionnez EPSON Monitor IV dans le menu Application à l’extrémité droite de la barre de menu. La zone de dialogue EPSON Monitor IV s’affiche.
Vous pouvez également ouvrir la zone de dialogue EPSON Monitor IV en double-cliquant sur l’icône EPSON Monitor IV dans le dossier Impression avec Mac OS 9.x
à imprimer. ❏ Cliquez sur la flèche Afficher les détails pour ouvrir un volet supplémentaire en bas de la zone de dialogue EPSON Monitor IV. Cette zone de dialogue étendue affiche des informations détaillées sur les paramètres du logiciel d’impression pour le document sélectionné.
Pour modifier la priorité des travaux d’impression dans une file d’attente, procédez comme suit. Remarque : Vous pouvez aussi modifier la priorité des travaux d’impression dont les heures d’impression ont été définies dans la zone de dialogue d’impression en tâche de fond. 1. Dans la zone Nom du document, sélectionnez le travail d’impression dont vous souhaitez modifier la priorité.
Les ordinateurs connectés à un réseau peuvent partager l’imprimante qui est directement connectée à l’un d’eux. L’ordinateur qui est directement connecté à l’imprimante est le serveur d’impression et les autres ordinateurs sont les clients ; ils doivent avoir la permission de partager l’imprimante avec le serveur d’impression. Les clients partagent l’imprimante avec le serveur d’impression.
6. Fermez le Sélecteur.
2 Cliquez ensuite sur l’icône de votre imprimante et sélectionnez le port d’imprimante que vous souhaitez utiliser dans la liste intitulée Sélectionnez un port. Vous pouvez uniquement choisir parmi les imprimantes connectées à votre zone AppleTalk actuelle.
5. Fermez le Sélecteur.
6. Sélectionnez Désinstaller dans le menu déroulant dans l’angle supérieur gauche et cliquez sur le bouton Désinstaller dans l’angle inférieur droit.
Pour accéder à la zone de dialogue Format d’impression, cliquez sur Format d’impression dans le menu Fichier de votre application.
Pour ouvrir la zone de dialogue Imprimer, cliquez sur Imprimer dans le menu Fichier de votre application.
Pour ouvrir la zone de dialogue Utilitaire, double-cliquez sur l’icône EPSON Printer Utility dans le dossier Applications du dossier Macintosh HD (réglage par défaut).
Pour Sélectionnez l’imprimante souhaitée. Remarque : Le paramètre Pour de la zone de dialogue Format d’impression doit être identique au paramètre Imprimante de la zone de dialogue Imprimer, faute de quoi il est possible que les données ne puissent être imprimées correctement.
Papier. Pour les utilisateurs de Mac OS X 10.2.4 ou d’une version plus récente, la zone d’impression apparaît lorsque vous cliquez sur le repère en forme de flèche situé à côté du format de papier sélectionné. Vous pouvez définir la zone d’impression lorsque vous sélectionnez un format de papier qui prend en charge les zones d’impression autres que la zone d’impression standard. Si vous ne pouvez pas définir la zone d’impression, cette dernière est réglée sur Standard.
Imprime des données sur les feuilles simples avec une marge supérieure de 3 mm, une marge inférieure de14 mm et des marges gauche et droite de 0 mm tout en conservant le rapport hauteur/largeur du format original.
3 Vous pouvez définir les paramètres Imprimante et Préréglages en vue de l’impression. Remarque : La zone de dialogue Imprimer est une fonction standard de Mac OS X. Pour plus de détails, reportez-vous à la documentation du système d’exploitation.
Sélectionnez l’imprimante que vous souhaitez utiliser.
Vous pouvez régler les paramètres Pages/feuille, Orientation et Bordure que vous souhaitez utiliser pour l’impression.
OS X. Pour plus de détails, reportez-vous à la documentation du système d’exploitation.
Vous pouvez régler les paramètres Support, Couleur et Mode.
Automatique est sélectionnée pour le paramètre Mode, un curseur Qualité ou Vitesse apparaît dans la zone Mode. Choisissez Qualité quand cette caractéristique compte plus que la vitesse. Choisissez Vitesse lorsque cette caractéristique compte plus que la qualité.
Faites glisser le curseur vers la droite ou vers la gauche pour modifier le paramètre. Vous pouvez également saisir un nombre compris entre -25 et +25 % dans la zone située à côté des curseurs.
3 Faites glisser le curseur vers la droite (+) avec la souris pour augmenter l’intensité de la couleur de votre tirage ou vers la gauche (-) pour la diminuer. Vous pouvez également saisir un nombre (entre -50 et +50) dans la zone située à côté du curseur. Utilisez cette fonction lorsque vous imprimez sur un papier différent des supports spéciaux Epson. Lorsque vous imprimez sur des supports spéciaux Epson, placez le curseur sur la position 0. Remarque : Selon le mode d’impression utilisé, il est possible que l’intensité des couleurs de l’impression ne puisse être augmentée.
Définissez cette valeur à l’aide du curseur ou de la zone de texte. Pour optimiser la qualité d’impression en utilisant une absorption d’encre plus lente au niveau du support, augmentez la valeur. Le temps de séchage par passage de la tête d’impression peut être réglé sur une valeur comprise entre 0 et 5 secondes, par incréments de 0,1 seconde. Remarque : Si vous utilisez cette fonction, la durée nécessaire à l’impression sera plus importante.
Aspiration du papier
Standard: 100% -1:84% Papier épais, rapide :vitesse et pression de coupe élevées Papier épais, lent :vitesse faible et pression de coupe élevée Si vous sélectionnez ce paramètre, la limite entre deux images ou entre deux pages est découpée. Toutefois, la position de découpe peut se décaler légèrement.
1. Appuyez sur la touche Avance papier l pour sélectionner Rouleau coupe auto Non . 2. Appuyez sur la touche Enter
6. Une fois le papier découpé, appuyez sur la touche Pause L’imprimante se met en ligne.
Pour la plupart des travaux d’impression, l’utilisation de l’option Standard est recommandée afin de supprimer les marges sur tous les côtés du papier. Dans les environnements très humides, il est possible que la largeur du papier augmente en raison de l’absorption d’humidité. Déplacez alors le curseur vers Max afin de supprimer les marges situées autour de l’image. Lorsque l’option Max est sélectionnée, il est possible que le centre de l’image soit décalé d’environ 1 mm vers la droite. Si vous déplacez le curseur vers Min, la proportion d’agrandissement de l’image diminue. Cependant, à mesure que cette proportion diminue, il est possible que des marges apparaissent sur un ou plusieurs côtés du papier.
Pour enregistrer les paramètres de la zone de dialogue Imprimer, procédez comme suit. 1. Sélectionnez Enregistrer sous dans la liste Préréglages.
3 Utilisation de la configuration personnalisée de la zone de dialogue Imprimer Pour utiliser votre configuration personnalisée, sélectionnez son nom dans le menu déroulant Préréglages. Si vous modifiez les paramètres Support et Couleur lorsque votre configuration personnalisée est sélectionnée dans la liste des paramètres enregistrés, votre configuration personnalisée n’est pas modifiée. Pour revenir à votre configuration personnalisée enregistrée, il vous suffit de la sélectionner de nouveau dans la liste.
Vous pouvez avoir une idée de l’aspect de vos données avant même de les imprimer. Remarque : Aperçu est une fonction standard de Mac OS X. Pour afficher vos données en aperçu, procédez comme suit. 1. Réglez les paramètres du gestionnaire d’impression.
❏ L’encre peut déborder sur le rouleau d’impression. Dans ce cas, éliminez l’encre à l’aide d’un chiffon. ❏ Lorsque cette fonction est sélectionnée, le temps nécessaire à l’impression est plus important que lors de l’impression normale. ❏ Lors de l’impression sur du papier rouleau de type papier photo glacé (250) ou papier photo semi-glacé Premium (250), la marge supérieure doit toujours être égale à 20 mm. ❏ Il est possible que la partie supérieure des supports suivants soit tachée lorsque le paramètre Coupe auto est réglé sur Découpe unique ou Découpe double : Papier mat double épaisseur, Papier mat fin, Papier mat supérieur, Papier d’art texturé et Papier d’art ultra-lisse. ❏ Selon le support utilisé, il est possible que des taches apparaissent dans les zones supérieure et inférieure. Pour effectuer une impression sans marges, procédez comme suit. Remarque : Le paramètre Pour de la zone de dialogue Format d’impression doit être identique au paramètre Imprimante de la zone de dialogue Imprimer, faute de quoi il est possible que les données ne puissent être imprimées correctement.
2. Double-cliquez sur le dossier Applications. 3. Double-cliquez sur l’icône EPSON Printer Utility. Sous Mac OS X 10.2 ou une version plus récente, il est également possible d’accéder à la zone de dialogue des utilitaires d’impression EPSON de la manière suivante. 1. Double-cliquez sur Macintosh HD (réglage par défaut). 2. Double-cliquez sur le dossier Applications. 3. Double-cliquez sur le dossier Utilitaires. 4. Double-cliquez sur l’icône Centre d’impression (pour Mac OS X 10.2.x) ou Utilitaire de configuration d’impression (pour Mac OS X 10.3.x). 5. Sélectionnez l’imprimante dont vous souhaitez activer les utilitaires d’impression EPSON. 6. Cliquez sur le bouton Configurer (pour Mac OS X 10.2.x) ou Utilitaire (pour Mac OS X 10.3.x) dans la zone de dialogue Liste des imprimantes.
également accéder au Guide d’utilisation, aux informations relatives au papier et au site Internet de l’assistance technique en cliquant sur le bouton Assistant d’impression.
3 Cet utilitaire vérifie le colmatage éventuel des buses de la tête d’impression. Procédez à une vérification des buses lorsque vous remarquez que la qualité d’impression a décliné et après le nettoyage de la tête afin de vérifier que les buses de la tête d’impression ne sont plus obstruées. Voir « Vérification des buses de la tête d’impression » à la page 209. Si vous cliquez sur Auto dans la zone de dialogue Vérification des buses ou si vous activez la fonction NETTOYAG. AUTO à partir du panneau de contrôle de l’imprimante, l’utilitaire vérifie non seulement les buses obstruées, il procède également automatiquement à un nettoyage de la tête d’impression.
« Alignement de la tête d’impression » à la page 213.
3 à l’aide de l’utilitaire Vérification des buses. Pour utiliser l’utilitaire Vérification des buses, procédez comme suit. Impression avec Mac OS X
2. Cliquez sur Vérification des buses. 3. Cliquez sur Imprimer si vous souhaitez vérifier visuellement que les buses de la tête d’impression ne sont pas obstruées, si vous utilisez des supports spéciaux non fournis par Epson ou si la largeur du papier que vous utilisez est inférieure à 210 mm. Cliquez sur Auto si vous souhaitez lancer une vérification automatique des buses et un nettoyage automatique de la tête (si la vérification des buses indique qu’un tel nettoyage est nécessaire).
5. S’il manque des points, nettoyez les buses de la tête d’impression en vous reportant à la section « Nettoyage de la tête d’impression » à la page 211
3 à l’aide de l’utilitaire Nettoyage des têtes, qui garantit que les buses éjectent correctement l’encre. Pour utiliser l’utilitaire Nettoyage des têtes, procédez comme suit. Remarque : ❏ Ne lancez pas l’utilitaire Nettoyage des têtes lors de l’impression, faute de quoi vous risquez de tacher vos impressions. ❏ Pour économiser l’encre, commencez par utiliser l’utilitaire Vérification des buses afin de vérifier que la tête d’impression nécessite un nettoyage. En effet, le processus de nettoyage consomme une certaine quantité d’encre.
à la vérification des buses obstruées, il exécute également un nettoyage automatique de la tête. Si vous utilisez des supports spéciaux non fournis par Epson ou si la largeur du papier que vous utiliser est inférieure à 210 mm, désactivez NETTOYAG. AUTO à partir du panneau de contrôle de l’imprimante.
2. Cliquez sur Nettoyage des têtes. 3. Suivez les instructions qui s’affichent à l’écran. 4. Cliquez sur Imprimer le motif de contrôle des buses dans la zone de dialogue Nettoyage des têtes pour vérifier que la tête est propre et réinitialiser le cycle de nettoyage. S’il manque encore des points après le nettoyage, essayez les solutions suivantes. ❏ Sélectionnez NETTOY SPECIAL sur le panneau de contrôle de l’imprimante. Voir « NETTOY SPECIAL » à la page 245. ❏ Répétez cette procédure quatre ou cinq fois, mettez l’imprimante hors tension, attendez jusqu’au lendemain et procédez de nouveau au nettoyage de la tête. ❏ Remplacez certaines cartouches d’encre qui pourraient être anciennes ou abîmées. Si des problèmes de qualité d’impression subsistent après avoir essayé ces solutions, contactez votre revendeur. Voir « Contacter le service clientèle » à la page 384.
1. Assurez-vous que du papier est chargé dans l’imprimante. 2. Cliquez sur Alignement des têtes.
3 Utilisation de la fonction Assistant d’impression Le bouton Assistant d’impression vous permet d’accéder aux informations suivantes : ❏ Guide de référence (page de dépannage)
Pour accéder à l’aide en ligne, procédez comme suit. 1. Cliquez sur Imprimer dans le menu Fichier de votre application. 2. Sélectionnez l’option Configuration Imprimante ou Couleur. 3. Cliquez sur le bouton Aide.
Pour désinstaller le gestionnaire d’impression, procédez comme suit. 1. Mettez votre ordinateur sous tension et insérez le CD-ROM du logiciel d’impression dans le lecteur. La fenêtre affichant le contenu du disque du logiciel d’impression Epson s’ouvre automatiquement. 2. Ouvrez le dossier Logiciel Mac OS X. 3. Double-cliquez sur le dossier Gestionnaire d’impression.
Permet d’effacer les données d’impression de la mémoire de l’imprimante si vous maintenez cette touche enfoncée pendant trois secondes. 3
Permet d’activer le menu ETAT DE L’IMPRESSION si vous appuyez sur cette touche lors de l’impression. Permet de lancer le nettoyage de la tête d’impression si vous maintenez cette touche enfoncée pendant trois secondes.
à l’aide de cette touche. Permet de faire défiler les paramètres dans l’ordre inverse lors de la sélection d’un paramètre en mode Menu. 7
Lorsque l’option Rouleau coupe auto Non est sélectionnée, cette touche permet d’entraîner le papier (si elle est maintenue enfoncée pendant trois secondes). Le papier est ensuite découpé à l’aide du kit du cutter manuel. Si l’imprimante procède au séchage de l’encre, cette touche permet de mettre fin au processus et d’éjecter le papier (si elle est maintenue enfoncée pendant trois secondes).
La source d’alimentation papier sélectionnée (Rouleau coupe auto Oui /Rouleau coupe auto Non /Feuille ) ne correspond pas à la source d’alimentation papier du pilote d’impression. Le levier de maintien du papier se trouve en position relâchée. Le papier chargé est trop épais pour le nettoyage de la tête. Clignotant : Le papier est coincé. Il n’y a presque plus de papier. Le papier n’est pas coupé correctement à l’issue de l’impression (lorsque l’option Rouleau coupe auto Oui est sélectionnée en guise de source d’alimentation papier). Le papier n’est pas chargé droit. Le papier n’est pas détecté. Les feuilles simples ne sont pas éjectées correctement.
Le réservoir de maintenance est plein. Clignotant : La cartouche d’encre installée est presque vide. Le réservoir de maintenance est presque plein.
Si vous souhaitez utiliser cette association de touches, vous devez activer le paramètre CONFIG PAP RESTANT en mode Maintenance et le paramètre COMPTEUR PAP ROUL en mode Menu.
4 « Une erreur est survenue » à la page 347. Message
EPSON et de la barre de progression
La marge supérieure est équivalente à 35 mm, la marge inférieure à 15 mm et les marges droite et gauche à 3 mm. 3mm : Les marges sont de 3 mm sur tous les côtés. 15mm : Les marges sont de 15 mm sur tous les côtés.
Affiché lorsque le paramètre CONFIG PAP RESTANT est activé en mode Maintenance et lorsque le paramètre COMPTEUR PAP ROUL est activé en mode Menu. Icônes Affiche la capacité restante du réservoir de maintenance. Affiche une icône de maintenance pour l’imprimante EPSON Stylus Pro 7800/7400 et deux icônes de maintenance pour l’imprimante EPSON Stylus Pro 9800/9400. Icônes
❏ Pour connaître les paramètres Menu en cours, imprimez une feuille d’état.
❏ Appuyez sur la touche Pause lorsque vous souhaitez quitter le mode Menu et retourner à l’état PRETE. ❏ Pour retourner à l’étape précédente, appuyez sur la touche Alimentation l. 1. Activez le mode Menu. Assurez-vous que la mention PRETE s’affiche sur l’écran LCD et appuyez sur la touche Menu r. Le premier menu s’affiche sur l’écran LCD. 2. Sélectionnez un menu. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner le menu souhaité. 3. Définissez le menu. Appuyez sur la touche Menu r pour définir le menu sélectionné. Le premier élément s’affiche sur l’écran LCD. 4. Sélectionnez un élément. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner l’élément souhaité. 5. Définissez l’élément. Appuyez sur la touche Menu r pour activer l’élément sélectionné. Le premier paramètre s’affiche sur l’écran LCD. 6. Sélectionnez un paramètre. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner le paramètre de l’élément.
Maintenance. Pour plus de détails, reportez-vous à la section « CONFIG PAP RESTANT » à la page 265.
4 LARGE ou PLUS LARGE. Sélectionnez ETROIT lors de l’impression sur du papier fin ou LE PLUS LARGE lors de l’impression sur du papier épais.
NON dans le cas contraire. Cette opération change en fonction du réglage du paramètre Coupe auto. Alimentation
Remarque : ❏ Ne sélectionnez pas OUI si vous utilisez un support spécial non fourni par Epson ou si la largeur du papier est inférieure à 210 mm. ❏ Ce paramètre est uniquement disponible lorsque l’option OUI est sélectionnée pour le paramètre NETTOYAGE AUTO.
Vous pouvez imprimer un motif de contrôle de la tête d’impression à l’aide du menu Utilitaire du logiciel d’impression. Pour Windows, voir « Vérification des buses de la tête d’impression » à la page 73. Pour Mac OS 9.x, reportez-vous à la section « Vérification des buses de la tête d’impression » à la page 152. Pour Mac OS X, reportez-vous à la section « Vérification des buses de la tête d’impression » à la page 209.
4 VERSION Vous pouvez vérifier la version du micrologiciel.
DUREE DE VIE Vous pouvez afficher la durée de vie des différents consommables.
Remarque : Les valeurs affichées sur l’écran LCD sont indicatives.
Pour savoir si les buses projettent l’encre correctement, vous pouvez imprimer un motif de contrôle des buses. Si les buses ne diffusent pas l’encre correctement, il manquera des points dans le motif imprimé. Pour imprimer un motif de contrôle des buses, procédez comme suit. Remarque : ❏ Si vous souhaitez procéder à une vérification automatique des buses avant de lancer l’impression de chaque travail d’impression, sélectionnez l’option OUI pour le paramètre NETTOYAG. AUTO et sélectionnez ensuite l’option OUI pour le paramètre VERIF AUTO BUSES. ❏ Avant de commencer à imprimer vos données, assurez-vous que l’impression du motif de contrôle des buses est terminée, faute de quoi la qualité d’impression risque de décliner. 1. Vérifiez que du papier est chargé dans l’imprimante. 2. Appuyez sur la touche Menu pour activer le mode Menu. 3. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour afficher IMPRIMER TEST et appuyez sur la touche Menu r. 4. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour afficher TEST BUSE. 5. Appuyez sur la touche Menu r pour afficher IMPRIMER.
Panneau de contrôle
2. Appuyez sur la touche Menu pour activer le mode Menu. 3. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour afficher ALIGNEMENT TETE et appuyez sur la touche Menu r. 4. Lorsque le message EPAISSEUR PAPIER s’affiche, appuyez sur la touche Menu r. 5. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner STANDARD ou une valeur d’épaisseur papier comprise entre 0,1 mm et 1,5 mm. Si la valeur d’épaisseur papier est équivalente à 0,2 mm ou 1,2 mm, sélectionnez STANDARD. Sinon, sélectionnez la valeur correspondant à l’épaisseur du papier utilisé. 6. Appuyez sur la touche Entrée sélectionnée.
Avance papier d. 8. Lorsque la mention ALIGNEMENT s’affiche dans la rangée inférieure de l’écran LCD, appuyez sur la touche Menu r. 9. Sélectionnez AUTO et appuyez sur la touche Menu r. Appuyez ensuite sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner BI-D 2-COUL.
BI-D 2-COUL, appuyez sur la touche Alimentation l pour retourner au niveau précédent et sélectionnez BI-D TOUTES.
4 BI-D #3. Sélectionnez une taille de points d’encre (sous BI-D #1, BI-D #2 ou BI-D #3) conforme au support utilisé ou au mode d’impression que vous souhaitez appliquer. Le tableau suivant répertorie les paramètres disponibles en fonction du type de support et de la qualité d’impression. Pour le paramètre Qualité, reportez-vous au pilote d’impression.
4 pour retourner à l’état PRETE.
Si vous n’êtes pas satisfait du résultat de l’alignement automatique de la tête, vous pouvez procéder manuellement à l’alignement de la tête. Pour aligner la tête d’impression manuellement, procédez comme suit. 1. Appuyez sur la touche Menu pour activer le mode Menu. 2. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour afficher ALIGNEMENT TETE et appuyez sur la touche Menu r. 3. Lorsque le message EPAISSEUR PAPIER s’affiche, appuyez sur la touche Menu r. 4. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner STANDARD ou une valeur d’épaisseur papier comprise entre 0,1 mm et 1,5 mm. Si la valeur d’épaisseur papier est équivalente à 0,2 mm ou 1,2 mm, sélectionnez STANDARD. Sinon, sélectionnez la valeur correspondant à l’épaisseur du papier utilisé. 5. Appuyez sur la touche Entrée sélectionnée.
7. Lorsque la mention ALIGNEMENT s’affiche dans la rangée inférieure de l’écran LCD, appuyez sur la touche Menu r. 8. Sélectionnez MANUEL et appuyez sur la touche Menu r. Appuyez ensuite sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner BI-D 2-COUL. 9. Appuyez sur la touche Entrée
11. Appuyez sur la touche Entrée pour enregistrer le numéro du jeu. Le numéro de motif suivant apparaît. Répétez l’étape 10. Si vous n’êtes pas satisfait du résultat de l’alignement, appuyez sur la touche Alimentation l pour retourner au niveau précédent et sélectionnez BI-D TOUTES. Si vous n’êtes pas satisfait du résultat de l’alignement BI-D TOUTES, sélectionnez l’option UNI-D. 12. Après avoir réglé les motifs, appuyez sur la touche Pause pour retourner à l’état PRETE.
Vous pouvez enregistrer et rappeler la configuration papier personnalisée correspondant au support d’impression. Les paramètres papier que vous pouvez définir sont les suivants : ❏ Numéro papier ❏ Épaisseur ❏ Motif d’épaisseur 1. Chargez le papier que vous souhaitez vérifier. 2. Appuyez sur la touche Menu r pour activer le mode Menu. 3. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour afficher PAPIER PERSO.. 4. Appuyez sur la touche Menu r pour afficher NUMERO PAPIER. 5. Appuyez sur la touche Menu r, puis sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner STANDARD ou la valeur (No. 1 à No. 10) que vous souhaitez enregistrer comme paramètre. Si vous utilisez un support spécial Epson, sélectionnez STANDARD et passez à l’étape 11. Il ne vous est pas nécessaire de définir le paramètre d’épaisseur papier, l’option STANDARD détermine automatiquement l’épaisseur du papier. 6. Appuyez sur la touche Entrée du papier.
LARGE ou PLUS LARGE et appuyez sur la touche Entrée pour enregistrer le paramètre d’épaisseur sélectionné. 9. Appuyez sur la touche Alimentation l. 10. Sélectionnez MOTIF D’EPAISSEUR et appuyez sur la touche Menu r. Appuyez sur la touche Entrée pour imprimer le motif d’impression test de l’épaisseur du papier. Exemple de motif d’impression test de l’épaisseur du papier :
12. Une fois le motif imprimé, la mention NUM. EPAISSEUR s’affiche. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner le numéro relevé à l’étape 11 et appuyez sur la touche Entrée pour enregistrer la valeur sélectionnée. 13. Appuyez sur la touche Alimentation l. 14. Sélectionnez METHODE COUPE et appuyez sur la touche Menu r. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner STANDARD, PAPIER EPAIS, LENT, PAPIER EPAIS, RAPIDE ou PAPIER FIN et appuyez sur la touche Entrée . 15. Appuyez sur la touche Alimentation l.
20. Sélectionnez ASPIRATION DU PAPIER et appuyez sur la touche Menu r. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner STANDARD, -1, -2, -3 ou -4 et appuyez sur la touche Entrée .
Avance papier u pour régler l’option MicroWeave. Augmentez la valeur si vous souhaitez donner la priorité à la vitesse d’impression. Réduisez la valeur si vous souhaitez donner la priorité à la qualité d’impression. Appuyez sur la touche Entrée pour enregistrer la valeur sélectionnée.
Avance papier u pour sélectionner le numéro enregistré à utiliser. Si vous sélectionnez STANDARD, les données sont imprimées en fonction des paramètres du pilote d’impression. Si vous sélectionnez No. X, les paramètres du panneau de contrôle prennent le pas sur ceux du pilote d’impression. 5. Appuyez sur la touche Entrée . Si vous sélectionnez No. X, le numéro que vous avez sélectionné s’affiche sur l’écran LCD. 6. Appuyez sur la touche Pause
En mode Menu, vous pouvez imprimer une feuille d’état pour consulter les valeurs par défaut. Pour imprimer une feuille d’état, procédez comme suit. 1. Vérifiez que du papier est chargé dans l’imprimante. 2. Appuyez sur la touche Menu r pour activer le mode Menu. 3. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour afficher IMPRIMER TEST et appuyez sur la touche Menu r. 4. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour afficher FEUILLE D’ETAT et appuyez sur la touche Menu r.
Maintenance. Pour plus de détails, reportez-vous à la section « CONFIG PAP RESTANT » à la page 265. 1. Appuyez sur la touche Menu r pour activer le mode Menu. 2. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour afficher CONFIGURATION et appuyez sur la touche Menu r. 3. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour afficher COMPTEUR PAP ROUL et appuyez sur la touche Menu r. 4. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner la longueur du papier rouleau (entre 5 et 99,5 mètres ou 15 et 300 pieds) et appuyez sur la touche Entrée . 5. L’écran change de manière à ce que vous puissiez sélectionner le seuil d’alerte. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner le seuil d’alerte (entre 1 et 15 mètres ou 3 et 50 pieds).
7. Une fois le seuil d’alerte défini, appuyez sur la touche Pause pour retourner à l’état PRETE.
1. Activez le mode de maintenance. Assurez-vous que l’imprimante est hors tension. Tout en enfoncée, appuyez sur la maintenant la touche Pause touche Marche/Arrêt pour mettre l’imprimante sous tension.
5 Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner le paramètre de l’élément. 5. Réglez le paramètre. Appuyez sur la touche Entrée pour enregistrer le paramètre sélectionné. Si l’élément choisi peut seulement être exécuté, appuyez sur la touche Entrée pour exécuter la fonction correspondant à cet élément. Remarque : Si un deuxième paramètre est affiché sur l’écran LCD, répétez les étapes 4 et 5 pour le sélectionner et le régler. 6. Quittez le mode de maintenance. Appuyez sur la touche Marche/Arrêt pour mettre l’imprimante hors tension, puis mettez-la de nouveau sous tension.
1. Vérifiez que du papier est chargé dans l’imprimante. 2. En mode de maintenance, appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour afficher VIDAGE HEXA.. 3. Appuyez sur la touche Menu r pour afficher IMPRIMER et appuyez sur la touche Entrée pour lancer l’impression.
LANGUE et appuyez sur la touche Menu r. 2. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner la langue adaptée. 3. Appuyez sur la touche Entrée pour définir la langue. Assurez-vous que la mention PRETE (ou un terme équivalent dans la langue sélectionnée) s’affiche sur l’écran LCD. Remarque : Il s’écoule un moment avant que la mention PRETE (ou un terme équivalent dans la langue sélectionnée) ne s’affiche sur l’écran LCD.
5 CONFIG PAP RESTANT et appuyez sur la touche Menu r.
2. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner l’unité adaptée. 3. Appuyez sur la touche Entrée
Vous devez alors appuyer sur la touche Pause pour entraîner le papier.
Remarque : ❏ Pour un résultat optimal, utilisez les supports spéciaux Epson dans des conditions ambiantes normales de température et d’humidité. ❏ Avant d’utiliser les supports spéciaux Epson, lisez les feuilles d’instructions fournies.
Pour installer du papier rouleau avec un moyeu de 3 pouces, faites coulisser le raccord gris vers les raccords noir et blanc en faisant correspondre les quatre flèches.
2. Retirez l’embout amovible noir de l’extrémité de l’axe en tapant sur celle-ci à la main pour la desserrer. L’embout est retiré.
6 Procédez comme suit pour installer l’axe et son rouleau. Pour retirer l’axe de l’imprimante, dégagez le papier rouleau de la fente d’insertion, puis inversez les étapes ci-dessous. 1. Ouvrez le capot du papier rouleau. 2. Assurez-vous que l’embout amovible est introduit correctement dans l’extrémité du papier rouleau.
Placez ensuite l’axe sur la gorge en haut de l’imprimante.
Français « Réglage du hamac de réception » à la page 303. 1. Ouvrez le capot du papier rouleau. Assurez-vous que le papier rouleau est correctement installé dans l’imprimante. 2. Vérifiez que l’imprimante est sous tension.
❏ Ajustez la force d’entraînement du papier en appuyant sur les touches Paper Feed du panneau de commande. Si vous utilisez du papier épais, lourd ou ondulé, appuyez sur la touche Avance papier u pour augmenter la force d’entraînement. Si vous utilisez du papier fin ou léger, appuyez sur la touche Avance papier d pour diminuer la force d’entraînement.
Les têtes d’impression se déplacent et le papier avance automatiquement jusqu’à la position d’impression, et ce, même si vous n’appuyez pas sur la touche Pause . La mention PRETE s’affiche sur l’écran LCD. 9. Appuyez sur la touche Alimentation l pour sélectionner Rouleau coupe auto Oui ou sur la touche Rouleau coupe auto Non .
La bande de scellement du papier rouleau est fournie avec l’axe d’entraînement de rouleau de 2/3” en option. Vous pouvez également acheter séparément la bande de scellement pour papier rouleau en option. Pour vous servir de la bande de scellement, frappez doucement son extrémité contre le papier rouleau. La bande s’enroulera autour du papier rouleau.
6 Coupe automatique du papier rouleau Pour couper automatiquement le papier rouleau après impression, procédez comme suit. 1. Avant d’imprimer, appuyez sur la touche Alimentation l pour sélectionner Rouleau coupe auto Oui . 2. Imprimez vos données. Pour définir le paramètre de découpe automatique à l’aide du pilote d’impression, reportez-vous à la section « Définition du paramètre Coupe auto » à la page 53 pour Windows, « Définition du paramètre Coupe auto » à la page 141 pour Mac OS 9.x ou « Coupe auto » à la page 196 pour Mac OS X.
Pour découper manuellement les impressions, procédez comme suit. 1. Appuyez sur la touche Alimentation l pour sélectionner Rouleau coupe auto Non . 2. Appuyez sur la touche Enter
L’imprimante se met en ligne.
234. Pour régler le paramètre Imprime limite page à l’aide du pilote d’impression, reportez-vous à la section « Imprime limite page » à la page 63 pour Windows, « Imprime limite page » à la page 146 pour Mac OS 9.x ou « Imprime limite page » à la page 198 pour Mac OS X.
(jusqu’au format B1, paysage).
Le boîtier de commande se trouve sur le système d’entraînement, dans la partie inférieure droite de l’imprimante. Les touches et le voyant Capteur ont la fonction suivante.
à suivre, reportez-vous à la section « Chargement du papier rouleau » à la page 274. 3. Appuyez sur la touche Alimentation l pour sélectionner Rouleau coupe auto Non . 4. Appuyez sur la touche Avance papier d de l’imprimante pour faire avancer le papier rouleau.
1. Retirez les guides papier de l’imprimante. 2. Assurez-vous que le papier rouleau est correctement installé dans l’imprimante. Pour plus d’informations sur la procédure à suivre, reportez-vous à la section « Chargement du papier rouleau » à la page 274. 3. Appuyez sur la touche Alimentation l pour sélectionner Rouleau coupe auto Non .
Rouleau coupe auto Non . 2. Définissez le sens d’enroulement à l’aide de la touche Auto du boîtier de commande. Enroulement par l’avant
5. De la même façon, retirez le mandrin de réception de l’embout du système d’entraînement.
Si vous imprimez sur du papier épais (0,5 à 1,5 mm), reportez-vous à la section « Impression sur papier épais (0,5 to 1,5 mm) » à la page 300.
(bord long du format Super A3/B) Procédez comme suit pour charger des feuilles simples de plus de 483 mm de long.
4. Chargez la feuille dans la fente d’insertion du papier jusqu’à ce qu’elle ressorte par le bas. Assurez-vous que les bords droit et inférieur de la feuille sont droits et alignés sur la ligne horizontale et sur la ligne verticale.
2. Appuyez plusieurs fois sur la touche Alimentation l jusqu’à ce que l’option Feuille s’affiche.
Les têtes d’impression se déplacent et le papier avance automatiquement jusqu’à la position d’impression, et ce, même si vous n’appuyez pas sur la touche Pause . La mention PRETE apparaît sur l’écran LCD. Maintenant, l’imprimante est prête à imprimer. N’ouvrez pas le capot avant en cours d’impression. Si vous ouvrez le capot avant en cours d’impression, l’imprimante interrompt l’impression et ne reprend son activité qu’une fois le capot avant refermé. Le fait d’arrêter puis de relancer l’impression risque de réduire la qualité.
1. Réglez le hamac de réception de la manière décrite dans la section « Lors de l’entraînement du papier vers l’avant (papier rouleau bannière (1 580 mm ou plus), feuilles simples épaisses [0,5 mm ou plus]) » à la page 303. 2. Vérifiez que l’imprimante est sous tension. 3. Appuyez plusieurs fois sur la touche Alimentation l jusqu’à ce que l’option Feuille s’affiche.
8. Appuyez sur la touche Pause et suivez la même procédure que pour les autres feuilles simples.
Pour EPSON Stylus Pro 9800/9400
Sinon, procédez à l’entraînement du papier vers l’avant.
Même si une seule cartouche est vide, l’imprimante ne peut pas continuer à imprimer. Nous vous recommandons d’utiliser des cartouches d’origine Epson. La garantie Epson ne pourra s’appliquer si votre imprimante est détériorée par suite de l’utilisation de produits non fabriqués par Epson. Pour plus d’informations au sujet des cartouches d’encre, reportez-vous à la section « Cartouches d’encre » à la page 400. Si vous souhaitez vérifier le code produit des cartouches d’encre, reportez-vous à la section « Consommables » à la page 407. Pour remplacer une cartouche d’encre, procédez comme suit.
Assurez-vous que la cartouche d’encre est installée dans l’emplacement adapté.
7 ❏ Ne retirez pas les cartouches d’encre.
7 à l’endroit où elle a été interrompue. ❏ Le kit de conversion de l’encre noire est nécessaire lors du changement d’encre noire. La cartouche d’encre noire (matte ou photo) que vous souhaitez convertir est également nécessaire. Si vous souhaitez vérifier le code produit, reportez-vous à la section « Consommables » à la page 407. ❏ Si l’icône du réservoir de maintenance affichée sur l’écran LCD indique que le réservoir de maintenance est plein ou presque plein, vous devez remplacer le réservoir de maintenance. Voir « Remplacement du réservoir de maintenance » à la page 325.
3. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour sélectionner MAINTENANCE et appuyez sur la touche Menu r. 4. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour afficher REMPL. ENCRE N et appuyez sur la touche Menu r. 5. Appuyez sur la touche Entrée
VIDANGE ENCRE XX% s’affiche sur l’écran LCD. Attendez la fin de la vidange.
Assurez-vous que la mention ABAISSEZ LE LEVIER ENCRE GAUCHE s’affiche sur l’écran LCD et abaissez le levier d’encre du compartiment à encre gauche.
Le chargement de l’encre est terminé. Entretien et transport
Cliquez sur l’onglet Principal et assurez-vous que la cartouche d’encre affichée est la bonne. S’il ne s’agit pas de la cartouche correcte, définissez les informations manuellement en cliquant sur l’onglet Utilitaire, puis sur le bouton Informations imprimante et options.
Si l’icône du réservoir de maintenance affichée sur l’écran LCD indique que le réservoir de maintenance est plein ou presque plein, remplacez le réservoir de maintenance. Si vous souhaitez vérifier le code produit du réservoir de maintenance, reportez-vous à la section « Consommables » à la page 407. Pour remplacer le réservoir de maintenance, procédez comme suit.
4. Mettez en place le réservoir de maintenance neuf.
Avance papier u pour afficher MAINTENANCE et appuyez sur la touche Menu r. 4. Appuyez sur la touche Avance papier d ou sur la touche Avance papier u pour afficher REMPLACEMENT DU CUTTER. 5. Appuyez sur la touche Menu r. Lorsque la mention EXECUTER s’affiche sur l’écran LCD, appuyez sur la touche Entrée .
Retirez le kit du cutter manuel lors du transport de l’imprimante.
7 ❏ N’utilisez pas de brosse dure ou abrasive. ❏ Ne vaporisez pas de lubrifiant à l’intérieur de l’imprimante. Des huiles inappropriées pourraient endommager le mécanisme. Contactez votre revendeur ou un technicien qualifié si vous pensez qu’une lubrification est nécessaire. Voir « Contacter le service clientèle » à la page 384.
Pour effectuer une vérification des buses à l’aide du panneau de contrôle, reportez-vous à la section « Vérification des buses de la tête d’impression » à la page 246. Pour effectuer une vérification des buses à l’aide du logiciel d’impression, reportez-vous à la section « Vérification des buses de la tête d’impression » à la page 73 pour Windows, « Vérification des buses de la tête d’impression » à la page 152 pour Mac OS 9.x ou « Vérification des buses de la tête d’impression » à la page 209 pour Mac OS X. Pour nettoyer la tête d’impression à l’aide du panneau de contrôle, appuyez sur la touche Menu r pendant plus de trois secondes.
7 Si vous souhaitez procéder ultérieurement au nettoyage de la tête, sélectionnez NON. Remarque : ❏ Si vous sélectionnez OUI pour lancer le nettoyage de la tête, vous devez déplacer les leviers d’encre conformément aux messages qui s’affichent sur l’écran LCD. ❏ Même si vous prévoyez de ne pas utiliser l’imprimante pendant un laps de temps prolongé, laissez les cartouches d’encre installées.
Sur une longue distance Si vous devez transporter l’imprimante sur une longue distance, remballez-la dans le carton d’origine à l’aide des matériaux d’emballage fournis. Pour remballer l’imprimante, procédez comme suit.
Sur une courte distance Procédez comme suit si vous devez déplacer l’imprimante sur une courte distance. 1. Mettez l’imprimante hors tension et vérifiez que les têtes d’impression sont en position initiale (à l’extrême droite). Si elles ne le sont pas, mettez l’imprimante sous tension et attendez que les têtes d’impressions reviennent en position initiale, puis éteignez l’imprimante. 2. Retirez les éléments suivants : ❏ Cordon d’alimentation ❏ Câble d’interface 4. Vérifiez que les roulettes au pied de la base sont bloquées et que les stabilisateurs sont déployés jusqu’au sol.
7 Pour les utilisateurs de l’imprimante Stylus Pro 7800/7400 : Au moins deux personnes doivent soulever l’imprimante de sa base, à l’aide des quatre poignées illustrées ci-dessous. Le poids de l’imprimante est équivalent à environ 49 kg (107,8 livres). L’imprimante doit être soulevée avec précaution. Pour l’imprimante Stylus Pro 9800/9400
(par exemple, dans la même pièce), vous pouvez la faire rouler sur ses roulettes. Important : Ne faites pas rouler l’imprimante sur une surface inclinée ou irrégulière.
Remarque : Si vous devez uniquement transporter l’imprimante sur une très courte distance à l’aide des roulettes, vous n’êtes pas obligé de retirer les cartouches d’encre. Entretien et transport
7 Pour effectuer une vérification des buses à l’aide du panneau de contrôle, reportez-vous à la section « Vérification des buses de la tête d’impression » à la page 246. Pour effectuer une vérification des buses à l’aide du logiciel d’impression, reportez-vous à la section « Vérification des buses de la tête d’impression » à la page 73 pour Windows, « Vérification des buses de la tête d’impression » à la page 152 pour Mac OS 9.x ou « Vérification des buses de la tête d’impression » à la page 209 pour Mac OS X. Pour nettoyer la tête d’impression à l’aide du panneau de contrôle, appuyez sur la touche Menu r pendant trois secondes. Pour nettoyer la tête d’impression à l’aide du logiciel d’impression, reportez-vous à la section « Nettoyage de la tête d’impression » à la page 74 pour Windows, « Nettoyage de la tête d’impression » à la page 154 pour Mac OS 9.x ou « Nettoyage de la tête d’impression » à la page 211 pour Mac OS X. Entretien et transport
« Alignement de la tête d’impression » à la page 213 pour Mac OS X.
Une erreur est survenue La plupart des problèmes courants de l’imprimante et de leurs solutions peuvent être identifiés à l’aide des messages qui s’affichent sur l’écran LCD. Vous pouvez aussi identifier des erreurs à l’aide des voyants du panneau de contrôle. Voir « Voyants » à la page 219. Pour les autres messages non repris dans le tableau, reportez-vous à la section « Messages » à la page 221.
8 « Remplacement du réservoir de maintenance » à la page 325.
Vous pouvez continuer à imprimer lorsque la cartouche est presque vide mais la qualité d’impression risque de décliner.
ASSUREZ-VOUS QUE DU PAPIER EST CHARGE
Retirez le papier épais et mettez le levier de maintien du papier en position fermée.
Nettoyage des têtes. Pour Windows, voir « Nettoyage de la tête d’impression » à la page 74. Pour Mac OS 9.x, reportez-vous à la section « Nettoyage de la tête d’impression » à la page 154. Pour Mac OS X, reportez-vous à la section « Nettoyage de la tête d’impression » à la page 211.
Le papier rouleau est fini alors que l’impression est en cours.
à la section « Définition du paramètre Sans marges » à la page 49 pour Windows, « Définition du paramètre Sans marges » à la page 137 pour Mac OS 9.x ou « Impression sans marges » à la page 203 pour Mac OS X.
Voir « Chargement du papier rouleau » à la page 274.
327. Il se peut que le cutter soit émoussé. Remplacez le cutter. Voir « Remplacement du cutter » à la page 327.
Le pilote d’impression installé est incorrect pour l’imprimante.
8 « Mise à jour des informations du pilote d’impression » à la page 324. Si vous souhaitez poursuivre l’impression, appuyez sur la touche Pause.
Epson est installée.
Pause pendant trois secondes pour annuler l’impression. Si vous souhaitez poursuivre l’impression, appuyez sur la touche Pause.
Résolution des problèmes
Sélectionnez OUI si vous souhaitez remplacer l’encre noire. Sinon, sélectionnez NON. Voir « Conversion des cartouches d’encre noire » à la page 315.
« Remplacement des cartouches d’encre » à la page 310.
« Remplacement du réservoir de maintenance » à la page 325.
Voir « Remplacement du réservoir de maintenance » à la page 325.
« Remplacement du réservoir de maintenance » à la page 325.
PLEIN REMPLACEZ RESERVOIR MAINT. Le réservoir de maintenance est presque plein.
« Remplacement du réservoir de maintenance » à la page 325.
être utilisée avec cette imprimante.
« Options » à la page 405.
GAUCHE PAS DE RESERVOIR DE MAINTENANCE INSTALLEZ RESERVOIR MAINT. DROIT PAS DE RESERVOIR DE MAINTENANCE INSTALLEZ RESERVOIR MAINT. ERREUR INSTALLATION MICROLOGICIEL ECHEC MAJ REDEMARREZ IMPRIMANTE ERREUR CARTE I/F VERIFIEZ TYPE CARTE
Retirez la plaque métallique située sur le côté gauche de la tête d’impression pour la déverrouiller.
Marche/Arrêt est enfoncée pour mettre l’imprimante sous tension, essayez les solutions suggérées pour le problème. ❏ Mettez l’imprimante hors tension et vérifiez que le cordon d’alimentation est fermement inséré dans l’imprimante. ❏ Vérifiez que votre prise de courant fonctionne et qu’elle n’est pas commandée par un interrupteur ou une minuterie. Résolution des problèmes
Essayez une ou plusieurs de ces solutions : ❏ Mettez l'imprimante et l’ordinateur hors tension. Assurez-vous que le câble d'interface de l'imprimante est correctement branché dans le connecteur de l’ordinateur prévu à cet effet. ❏ Assurez-vous que les spécifications du câble d’interface correspondent à celles de l’imprimante et de l’ordinateur. ❏ Assurez-vous que le câble d’interface est directement connecté à l’ordinateur sans passer par un autre périphérique, comme un dispositif de commutation d’imprimante ou un prolongateur.
1. Cliquez sur Démarrer, sur Panneau de configuration, sur Imprimantes et autres périphériques, puis sur Imprimantes et télécopieurs. 2. Cliquez avec le bouton droit de la souris sur EPSON Stylus Pro XXXX.
Pro XXXX dans la fenêtre Imprimantes. 3. Sélectionnez Définir par défaut, puis fermez la fenêtre Imprimantes.
Centre d’impression ou dans l’Utilitaire de configuration d’impression est correct.
Pour sélectionner le port imprimante, procédez comme suit.
1. Cliquez sur Démarrer, sur Panneau de configuration, sur Imprimantes et autres périphériques, puis sur Imprimantes et télécopieurs. 2. Cliquez avec le bouton droit de la souris sur EPSON Stylus Pro XXXX et sélectionnez Propriétés. 3. Cliquez sur l'onglet Ports. 4. Vérifiez que le port imprimante est sélectionné.
1. Cliquez sur Démarrer, pointez Paramètres et sélectionnez Imprimantes. 2. Cliquez avec le bouton droit de la souris sur EPSON Stylus Pro XXXX dans la fenêtre Imprimantes et sélectionnez Propriétés. 3. Cliquez sur l'onglet Détails.
(Windows Me et 98) Si vous avez annulé l’installation du pilote plug-and-play sous Windows Me ou 98 avant la fin de la procédure, il est possible que le pilote d’impression ou le logiciel d’impression ne soit pas complètement installé.
8 Si le port adéquat n'est pas affiché, passez à l'étape suivante.
Français Gestionnaire de périphériques, cliquez sur le signe plus (+) à côté de Autres périphériques pour identifier les périphériques installés.
8 Cliquez ensuite sur OK.
OS 9.x, reportez-vous à la section « Nettoyage de la tête d’impression » à la page 154. Pour Mac OS X, reportez-vous à la section « Nettoyage de la tête d’impression » à la page 211.
Essayez une ou plusieurs de ces solutions : ❏ Pour Windows, supprimez les travaux d’impression bloqués à partir de la barre de progression. Voir « Utilisation de EPSON Spool Manager » à la page 85. Pour Mac OS 9.x, supprimez les travaux d’impression bloqués à partir de EPSON Monitor IV. Voir « Gestion des travaux d’impression à l’aide de EPSON Monitor IV » à la page 161. ❏ Si le problème persiste, mettez l'imprimante et l’ordinateur hors tension. Assurez-vous que le câble d'interface de l'imprimante est correctement connecté.
Essayez une ou plusieurs de ces solutions : ❏ Contrôlez le paramétrage des marges dans votre application. ❏ Vérifiez que les marges sont comprises dans la zone imprimable de la page. Voir « Zone imprimable » à la page 392. ❏ Pour Windows, vérifiez le réglage du paramètre Sans marges dans l’onglet Papier. Vérifiez qu’ils sont adaptés au format de votre papier. Voir « Définition des paramètres du menu Papier » à la page 48.
Reportez-vous à la section « Utilisation du papier rouleau » à la page 269 ou « Utilisation de feuilles simples » à la page 295.
Pour Windows, désactivez l’option Miroir horizontal dans la boîte de dialogue Plus d’options. Voir « Définition des paramètres avancés » à la page 28. Pour Mac OS 9.x, désactivez l’option Miroir horizontal dans la zone de dialogue Plus d’options. Voir « Définition des paramètres avancés » à la page 120. Pour Mac OS X, désactivez l’option Miroir horizontal dans la zone Plus d’options de la zone Configuration imprimante sélectionnée dans la zone de dialogue Imprimer. Voir « Plus d’options » à la page 185.
« Configuration du papier » à la page 31. Pour Mac OS 9.x, reportez-vous à la section « Configuration du papier » à la page 123. Pour Mac OS X, reportez-vous à la section « Configuration du papier » à la page 193. ❏ Vérifiez que le paramètre Support correspond au papier réellement utilisé.
Pour Mac OS X, sélectionnez ColorSync dans la zone Couleur sélectionnée dans la zone de dialogue Plus d’options de la zone de dialogue Imprimer pour assurer une correspondance avec les couleurs du système. Voir « Couleur (gestion des couleurs) » à la page 187. ❏ Vous pourrez produire des images plus nettes avec des couleurs plus vives. Pour Windows, sélectionnez PhotoEnhance dans la boîte de dialogue Plus d’options. Voir « Définition des paramètres avancés » à la page 28. Pour Mac OS 9.x, sélectionnez PhotoEnhance dans la zone de dialogue Plus d’options. Voir « Définition des paramètres avancés » à la page 120. ❏ Pour Windows, sélectionnez Calibration EPSON dans la boîte de dialogue Plus d’options et ajustez la couleur, la luminosité, etc. selon vos besoins. Voir « Définition des paramètres avancés » à la page 28. Pour Mac OS 9.x, sélectionnez Calibration EPSON dans la zone de dialogue Plus d’options et ajustez la couleur, la luminosité, etc. à votre guise. Voir « Définition des paramètres avancés » à la page 120.
Effectuez l’alignement de la tête d’impression. Pour Windows, voir « Alignement de la tête d’impression » à la page 76. Pour Mac OS 9.x, reportez-vous à la section « Alignement de la tête d’impression » à la page 155. Pour Mac OS X, reportez-vous à la section « Alignement de la tête d’impression » à la page 213. Si le problème persiste, effectuez le nettoyage de la tête d’impression. Pour Windows, voir « Nettoyage de la tête d’impression » à la page 74. Pour Mac OS 9.x, reportez-vous à la section « Nettoyage de la tête d’impression » à la page 154. Pour Mac OS X, reportez-vous à la section « Nettoyage de la tête d’impression » à la page 211.
8 ❏ Sous Windows, si vous utilisez des supports spéciaux EPSON, vérifiez le paramètre Support dans l’onglet Principal. Voir « Définition des paramètres du menu Principal » à la page 21.
Pour Mac OS X, si vous utilisez des supports spéciaux Epson, vérifiez le réglage du paramètre Support dans la zone Configuration Imprimante sélectionnée dans la zone de dialogue Imprimer. Voir « Format d’impression » à la page 178. Pour du papier autre que du papier Epson, enregistrez et sélectionnez l’épaisseur du papier en mode Menu. Vérifiez qu’il est adapté au papier utilisé. Voir « Définition d’une configuration papier » à la page 254. ❏ Réglez le paramètre EPAISSEUR sur LARGE dans le menu PARAMETRES DE L’IMPRIMANTE du mode Menu. Voir « CONFIGURATION » à la page 233.
Bandes horizontales Essayez une ou plusieurs de ces solutions : ❏ Sous Windows, vérifiez le paramètre Support dans l’onglet Principal. Vérifiez qu’il est adapté au papier utilisé. Voir « Définition des paramètres du menu Principal » à la page 21. Pour Mac OS 9.x, vérifiez le réglage du paramètre Support dans la zone de dialogue Imprimer. Vérifiez qu’il est adapté au papier utilisé. Voir « Définition des paramètres de la zone de dialogue Imprimer » à la page 114.
à la section « Nettoyage de la tête d’impression » à la page 154. Pour Mac OS X, reportez-vous à la section « Nettoyage de la tête d’impression » à la page 211. Vous pouvez aussi nettoyer les buses de la tête d’impression à l’aide du panneau de contrôle. Pour nettoyer les buses de la tête d’impression, appuyez sur la touche Menu r pendant trois secondes. ❏ Contrôlez la valeur de l’avance papier. Réduisez la valeur en cas d’apparition de bandes claires et augmentez-la en cas d’apparition de bandes foncées. Pour Windows, reportez-vous à la section « Configuration du papier » à la page 31. Pour Mac OS 9.x, reportez-vous à la section « Configuration du papier » à la page 123. Pour Mac OS X, reportez-vous à la section « Configuration du papier » à la page 193. ❏ Vérifiez le voyant de contrôle de l’encre. Au besoin, remplacez les cartouches d’encre. Voir « Remplacement des cartouches d’encre » à la page 310.
8 Pour Mac OS 9.x, désactivez l’option Vitesse rapide dans la zone de dialogue Plus d’options. Voir « Définition des paramètres avancés » à la page 120. Pour Mac OS X, désactivez l’option Vitesse rapide dans la zone Plus d’options de la zone Configuration imprimante sélectionnée dans la zone de dialogue Imprimer. Voir « Plus d’options » à la page 185. ❏ Exécutez l’utilitaire Alignement des têtes. Pour Windows, voir « Alignement de la tête d’impression » à la page 76. Pour Mac OS 9.x, reportez-vous à la section « Alignement de la tête d’impression » à la page 155. Pour Mac OS X, reportez-vous à la section « Alignement de la tête d’impression » à la page 213.
Essayez une ou plusieurs de ces solutions : ❏ Assurez-vous que la date de péremption des cartouches d’encre n’est pas dépassée. Cette date figure sur le boîtier de la cartouche. ❏ Sous Windows, vérifiez le paramètre Support dans l’onglet Principal. Vérifiez qu’il est adapté au papier utilisé. Voir « Définition des paramètres du menu Principal » à la page 21. Pour Mac OS 9.x, vérifiez le réglage du paramètre Support dans la zone de dialogue Imprimer. Vérifiez qu’il est adapté au papier utilisé. Voir « Définition des paramètres de la zone de dialogue Imprimer » à la page 114.
à la section « Nettoyage de la tête d’impression » à la page 154. Pour Mac OS X, reportez-vous à la section « Nettoyage de la tête d’impression » à la page 211. Vous pouvez aussi nettoyer les buses de la tête d’impression à l’aide du panneau de contrôle. Pour nettoyer les buses de la tête d’impression, appuyez sur la touche Menu r pendant trois secondes. ❏ Vérifiez le voyant de contrôle de l’encre. Au besoin, remplacez les cartouches d’encre. Voir « Remplacement des cartouches d’encre » à la page 310. ❏ Sélectionnez Standard pour le paramètre Epaisseur dans la boîte de dialogue Configuration du papier. Pour Windows, voir « Configuration du papier » à la page 31. Pour Mac OS 9.x, reportez-vous à la section « Configuration du papier » à la page 123. Pour Mac OS X, reportez-vous à la section « Configuration du papier » à la page 193.
Pour Mac OS 9.x, vérifiez le réglage du paramètre Support dans la zone de dialogue Imprimer. Vérifiez qu’il est adapté au papier utilisé. Voir « Définition des paramètres de la zone de dialogue Imprimer » à la page 114. Résolution des problèmes
Français ❏ Vérifiez que le papier est sec et que la face imprimable est orientée vers le haut. Vérifiez aussi que vous utilisez un type de papier correct. Reportez-vous à la section « Papier » à la page 397 pour les spécifications. ❏ De l’encre a pu couler dans l’imprimante ; essuyez l’intérieur de l’imprimante avec un chiffon propre et doux. ❏ Exécutez l’utilitaire Nettoyage des têtes. Pour Windows, voir « Nettoyage de la tête d’impression » à la page 74. Pour Mac OS 9.x, reportez-vous à la section « Nettoyage de la tête d’impression » à la page 154. Pour Mac OS X, reportez-vous à la section « Nettoyage de la tête d’impression » à la page 211. Vous pouvez aussi nettoyer les buses de la tête d’impression à l’aide du panneau de contrôle. Pour nettoyer les buses de la tête d’impression, appuyez sur la touche Menu r pendant trois secondes.
Essayez une ou plusieurs de ces solutions : ❏ Assurez-vous que les paramètres de couleur de votre application sont corrects.
Pour Mac OS X, assurez-vous que l’option Couleur ou Couleur/N&B Photo est sélectionnée dans la zone Configuration Imprimante sélectionnée dans la zone de dialogue Imprimer. Voir « Couleur » à la page 181.
8 Pour Mac OS X, reportez-vous à la section « Plus d’options » à la page 185. ❏ Pour Windows, sélectionnez le mode Automatique et déplacez le curseur vers Vitesse dans l’onglet Principal pour augmenter la vitesse d’impression. Voir « Définition des paramètres du menu Principal » à la page 21. Pour Mac OS 9.x, sélectionnez le mode Automatique et déplacez le curseur vers Vitesse dans la zone de dialogue Imprimer pour augmenter la vitesse d’impression. Voir « Définition des paramètres de la zone de dialogue Imprimer » à la page 114.
❏ N’exécutez pas un trop grand nombre d’applications à la fois. Fermer les applications que vous n’utilisez pas. ❏ Utilisez la carte d’interface IEEE1394 ou USB 2.0 sur votre ordinateur. Remarque : IEEE1394 et USB 2.0 sont uniquement disponibles avec les systèmes d’exploitation suivants. IEEE 1394 : à la page 89.
Essayez une ou plusieurs de ces solutions : ❏ Vérifiez que le capot du cutter est placé correctement. Voir « Remplacement du cutter » à la page 327.
❏ Coupez le papier rouleau manuellement s’il y a lieu. Vérifiez que l’épaisseur du papier rouleau chargé dans l’imprimante répond aux exigences (voir « Papier » à la page 397). Si tel est le cas, il se peut que la lame du cutter soit émoussée et doive être remplacée. Voir « Remplacement du cutter » à la page 327. Remarque : Si vous utilisez du papier rouleau autre que les supports spéciaux Epson, consultez la documentation utilisateur qui accompagne le papier ou contactez votre fournisseur.
Essayez une ou plusieurs de ces solutions : ❏ Avant de charger du papier et de l’introduire dans la fente d’insertion du papier, réglez l’aspiration du papier. Pour régler l’aspiration du papier à l’aide du pilote d’impression, reportez-vous à la section « Configuration du papier » à la page 31 pour Windows, « Configuration du papier » à la page 123 pour Mac OS 9.x ou « Configuration du papier » à la page 193 pour Mac OS X.
❏ Vérifiez que le papier est bien plat. ❏ Assurez-vous que l’impression s’effectue dans la plage admise de températures de fonctionnement. ❏ Vérifiez que le papier n’est pas humide. ❏ Assurez-vous que le papier n’est pas trop épais ni trop fin. Voir « Papier » à la page 397. ❏ Assurez-vous qu’aucun corps étranger ne se trouve à l’intérieur de l’imprimante. ❏ Sous Windows, vérifiez le paramètre Support dans l’onglet Principal. Vérifiez qu’il est adapté au papier utilisé. Voir « Définition des paramètres du menu Principal » à la page 21. Pour Mac OS 9.x, vérifiez le réglage du paramètre Support dans la zone de dialogue Imprimer. Vérifiez qu’il est adapté au papier utilisé. Voir « Définition des paramètres de la zone de dialogue Imprimer » à la page 114. Pour Mac OS X, vérifiez le réglage du paramètre Support dans la zone Configuration Imprimante sélectionnée dans la zone de dialogue Imprimer. Vérifiez qu’il est adapté au papier utilisé. Voir « Format d’impression » à la page 178. ❏ Assurez-vous que l’écartement du rouleau d’impression est adapté à votre papier. Vous pouvez modifier le paramètre Epaisseur dans le menu CONFIGURATION du mode Menu. Voir « EPAISSEUR » à la page 234.
Pour éliminer des bourrages papier, reportez-vous à la section « Élimination des bourrages papier » à la page 381.
Le papier rouleau est serré et peut présenter une courbure lorsqu’il se déroule. Dans ce cas, installez les guides papier sur l’imprimante.
8 Installez les guides papier sur l’imprimante de manière à ce qu’ils reposent sur l’avant du hamac de réception.
Si vous ne reprenez pas ensuite l’impression, vérifiez que les têtes d’impression sont en position initiale (à l’extrême droite). Si elles ne le sont pas, mettez l’imprimante sous tension, attendez que les têtes d’impressions reviennent en position initiale, puis éteignez l’imprimante.
Définissez le sens d’enroulement à l’aide de la touche Auto du boîtier de commande. Voir « Enroulement des impressions » à la page 291.
❏ Si le voyant Capteur est éteint, le câble du capteur n’est peut-être pas connecté correctement. Vérifiez la connexion des câbles du capteur.
Si votre produit Epson ne fonctionne pas correctement et que vous ne pouvez résoudre vos problèmes à l’aide des informations de dépannage contenues dans ce manuel, appelez le service clientèle. Pour plus d’informations au sujet de la procédure de contact du service clientèle de EPSON, consultez votre document de garantie paneuropéenne. Pour nous permettre de vous aider plus rapidement, merci de nous fournir les informations ci-dessous : ❏ Numéro de série du produit (l’étiquette portant le numéro de série se trouve habituellement au dos de l’appareil).
Résolution des problèmes
Les tampons d'entrée et d'impression sont effacés. L'imprimante revient au dernier mode par défaut.
L'imprimante revient au dernier mode par défaut.
Le papier éventuel est éjecté. Les tampons d'entrée et d'impression sont effacés. L'imprimante revient au dernier mode par défaut.
❏ Si le papier est courbé ou plié, aplatissez-le avant de le charger.
Support rouleau double 2/3" (Stylus Pro 9800/9400)
C12C815231 Réservoir de maintenance
Options et consommables
Correction de tout défaut d’alignement des têtes d’impression. Cette opération corrige les problèmes de bandes verticales.
Programme logiciel vous permettant d’effectuer des tâches particulières, comme du traitement de texte ou des prévisions financières.
Méthode de traitement des données couleur grâce à laquelle les couleurs imprimées respectent de manière aussi fidèle que possible celles affichées à l’écran. Divers logiciels de correspondance des couleurs sont disponibles. Voir aussi ColorSync et sRGB.
Couleurs produites par des pigments qui absorbent certaines composantes du spectre de la lumière et en réfléchissent d’autres. Voir aussi CMJN.
Unité d’information constituée de huit bits.
Programme logiciel permettant de contrôler l’état de l’imprimante.
Zone d’une page sur laquelle l’imprimante peut effectivement imprimer. En raison des marges, cette zone est inférieure au format physique de la page.
Notice Facile
