TS-h1277AFX Guide de l’utilisateur Version du document : 5 22/01/2025Table des matières

2. Présentation produit

4. Opérations de base

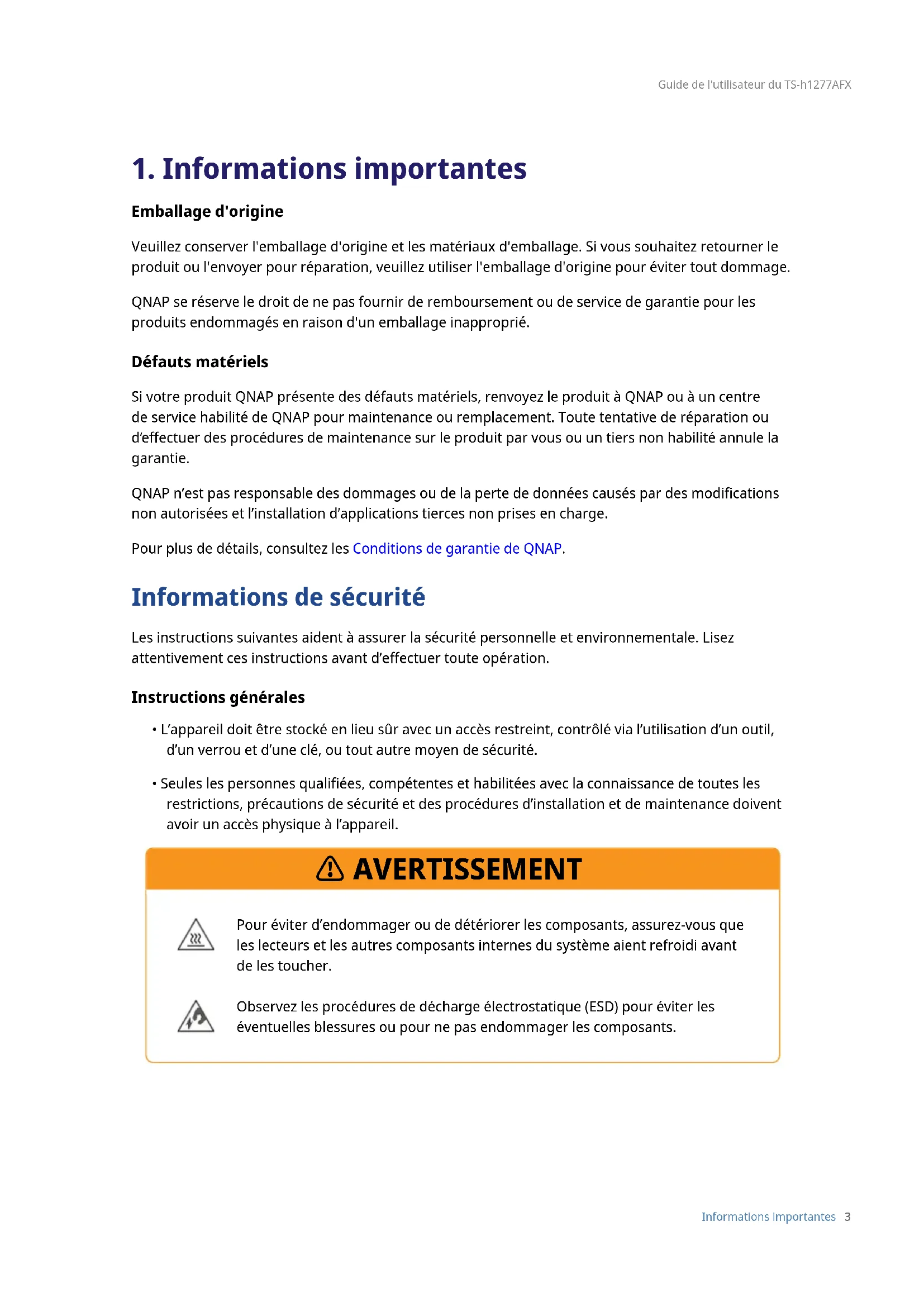

Emballage d'origine Veuillez conserver l'emballage d'origine et les matériaux d'emballage. Si vous souhaitez retourner le produit ou l'envoyer pour réparation, veuillez utiliser l'emballage d'origine pour éviter tout dommage. QNAP se réserve le droit de ne pas fournir de remboursement ou de service de garantie pour les produits endommagés en raison d'un emballage inapproprié. Défauts matériels Si votre produit QNAP présente des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité de QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d’eectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité annule la garantie. QNAP n’est pas responsable des dommages ou de la perte de données causés par des modications non autorisées et l’installation d’applications tierces non prises en charge. Pour plus de détails, consultez les Conditions de garantie de QNAP. Informations de sécurité Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d’eectuer toute opération. Instructions générales

• L’appareil doit être stocké en lieu sûr avec un accès restreint, contrôlé via l’utilisation d’un outil, d’un verrou et d’une clé, ou tout autre moyen de sécurité.

• Seules les personnes qualiées, compétentes et habilitées avec la connaissance de toutes les restrictions, précautions de sécurité et des procédures d’installation et de maintenance doivent avoir un accès physique à l’appareil.

AVERTISSEMENT Pour éviter d’endommager ou de détériorer les composants, assurez-vous que les lecteurs et les autres composants internes du système aient refroidi avant de les toucher. Observez les procédures de décharge électrostatique (ESD) pour éviter les éventuelles blessures ou pour ne pas endommager les composants. Guide de l'utilisateur du TS-h1277AFXInformations importantes 3Alimentation ⚠ AVERTISSEMENT An de réduire le risque d’incendie et de choc électrique, assurez-vous de brancher uniquement le cordon d’alimentation à une prise électrique correctement mise à la terre. Pour éviter de graves blessures, un technicien formé doit déconnecter tous les cordons PSU de l’appareil avant d’installer ou de remplacer des composants système. Pièces en mouvement ⚠ AVERTISSEMENT Pales de ventilateur en mouvement : Tenez les parties de votre corps à l’écart des pales éventuelles de ventilateur en mouvement lorsque l’appareil est connecté à une source d’alimentation. Composants en mouvement : Tenez les parties de votre corps à l’écart des autres composants éventuels en mouvement. L’appareil ne convient pas pour une utilisation dans des lieux où peuvent se trouver des enfants. Batterie du système

• Ce produit peut contenir une pile bouton.

• Tenez les piles hors de la portée des enfants.

• Si avalée, une pile bouton au lithium peut entraîner des blessures graves ou mortelles dans les 2 heures.

• Si vous pensez que vos piles ont été avalées ou placées dans toute partie du corps, consultez immédiatement un médecin.

• Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez-vous de remplacer la batterie existante par une batterie de même type. Guide de l'utilisateur du TS-h1277AFX Informations importantes 4• Jetez correctement les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie.

• Des piles même usagées peuvent provoquer des blessures graves, voire mortelles.

• Appelez un centre antipoison local pour obtenir des informations sur le traitement.

• Pour des informations sur le type et la tension de la pile bouton de votre appareil, veuillez consulter le tableau des spécications matérielles.

• Les piles non rechargeables ne doivent pas être rechargées.

• Ne forcez pas la décharge, ne rechargez pas, ne démontez pas, ne chauez pas et n’incinérez pas. Le non-respect de cette consigne peut entraîner des blessures dues à la ventilation, à une fuite ou à une explosion entraînant des brûlures chimiques.

• Assurez-vous que les piles sont installées correctement en respectant la polarité (+ et -).

• Ne mélangez pas des piles usagées et des piles neuves, ni des piles de marques ou de types diérents, telles que des piles alcalines, des piles au carbone-zinc ou des piles rechargeables.

• Retirez et recyclez ou mettez au rebut immédiatement les piles des équipements non utilisés pendant une période prolongée, conformément aux réglementations locales.

• Il faut toujours fermer complètement le compartiment des piles. Si le compartiment des piles ne se ferme pas correctement, arrêtez d’utiliser le produit, retirez les piles et tenez-les hors de portée des enfants. Kits de rails Les modèles à montage en rack peuvent nécessiter des kits de rails pour l’installation dans un rack ou une armoire de serveur. Pour garantir la sécurité de l’équipement et des personnes, veuillez lire attentivement les instructions d’installation de votre kit de rails avant d’installer le kit de rails et de monter votre appareil. Pour vérier si votre appareil est une unité de montage en rack, consultez le tableau des spécications matérielles. Guide de l'utilisateur du TS-h1277AFX Informations importantes 5⚠ AVERTISSEMENT

• Quand le kit de rails est installé sur la baie de serveurs, ne déployez et ne déverrouillez pas complètement les rails, sauf quand vous montez ou démontez un appareil.

• Laisser les rails complètement déployés et non verrouillés peut entraîner la chute d’un équipement lourd. Cela peut endommager l’équipement et provoquer des blessures graves, voire mortelles.

• Avant de préparer les rails pour le montage ou le démontage des appareils, veuillez lire attentivement les instructions d’installation et vous assurer que vous les avez bien comprises.

• Ne placez aucun objet et n’ajoutez aucune charge supplémentaire sur l’appareil ou les rails quand vous montez ou démontez un appareil.

• Quand vous montez un appareil, faites-le glisser à fond dans la baie de serveurs pour verrouiller complètement les rails et xer l’appareil à la baie de serveurs. Guide de l'utilisateur du TS-h1277AFX Informations importantes 62. Présentation produit Ce chapitre fournit des informations de base sur votre appareil QNAP. À propos du TS-h1277AFX Le TS-h1277AFX 100 % ash est un NAS de bureau professionnel léger et silencieux optimisé pour l’édition vidéo collaborative rapide, le partage de chiers, les applications IA et plus encore. Avec un processeur AMD Ryzen et douze plateaux de disque SSD SATA 2,5 pouces, le TS-h1277AFX eectue des IOPS en lecture/écriture aléatoire à haute vitesse, ce qui le rend idéal pour l’édition vidéo en 4K/8K et les autres opérations intensives en E/S. Le système d'exploitation sous ZFS assure l’intégrité des données tout en prenant aussi en charge la déduplication et la compression des données en ligne, plus de 65.000 snapshots et le SnapSync en temps réel. Pour étendre davantage le stockage, le TS-h1277AFX prend en charge la connexion de boîtiers JBOD SAS, SATA et USB. Spécications matérielles N/P commande Processeur Mémoire TS-h1277AFX-R7-32G AMD Ryzen série 9000 32 Go Composant TS-h1277AFX-R7-32G Processeur Fréquence 8 cœurs/16 threads 3,8 GHz, capable de passer à 5,5 GHz Architecture x86 64 bits Moteur de chirement AES-NI Chipset graphique iGPU AMD Radeon Mémoire Mémoire pré-installée 32 Go de RAM : 1 x 32 Go DDR5 UDIMM ECC Guide de l'utilisateur du TS-h1277AFX Présentation produit 7Composant TS-h1277AFX-R7-32G Emplacements de mémoire 4 UDIMM DDR5 Important

• Utilisez uniquement des modules de mémoire QNAP pour maintenir les performances et la stabilité du système. Pour les appareils NAS avec plusieurs emplacements de mémoire, utilisez des modules QNAP avec des spéci‐ cations identiques.

• L’utilisation de modules non pris en charge peut réduire les performances, entraîner des erreurs ou empêcher le système d’exploitation de démarrer.

• Cet appareil prend en charge les modules de mémoire ECC. Mémoire maximale 192 Go de RAM : 4 x 48 Go Mémoire ash 5 Go (protection de l’OS par double démarrage) Stockage Baies de disques 12 x 2,5 pouces SATA Compatibilité des disques SSD SATA 2,5 pouces Prise en charge de l'accé‐ lération de cache SSD Cet appareil prend en charge l’accélération de cache SSD pour tous les disques. Remplacement à chaud Cet appareil prend en charge le remplacement à chaud pour tous les disques. Réseau Interface réseau 2,5 Gigabit 2 x 2,5 GbE (RJ45) Remarque Les ports Ethernet RJ45 2,5 Gigabit prennent en charge les vitesses de connexion réseau suivantes : 2,5 GbE, 1 GbE, 100 Mbit/s et 10 Mbit/s. Guide de l'utilisateur du TS-h1277AFX Présentation produit 8Composant TS-h1277AFX-R7-32G Interface réseau 10 Gigabit 2 x 10GBASE-T (RJ45) Remarque Les ports 10GBASE-T RJ45 prennent en charge les vitesses de connectivité réseau suivantes : 10 GbE, 5 GbE, 2,5 GbE, 1 GbE et 100 Mbit/s. Ports d'E/S externes et emplacements d'extension Emplacements PCIe • Emplacement 1 : PCIe Gen 4.0 x8 Remarque La vitesse de cet emplacement PCIe diminue de x8 à x4 si une carte d'extension est installée dans l’emplacement PCIe

• Emplacement 3 : PCIe Gen 4.0 x8 Conseil Pour obtenir une liste des modèles de disques et des cartes d’extension compatibles, rendez-vous sur https:// www.qnap.com/compatibility. Ports USB • Panneau arrière : 1 x USB 3.1 Gen 1 Type A 1 x USB 3.2 Gen 2 Type C

• Panneau avant : 1 x USB 3.1 Gen 1 Type A Interface Boutons • Alimentation

• Copie en une touche USB

• LCD sélectionner Dimensions Guide de l'utilisateur du TS-h1277AFX Présentation produit 9Composant TS-h1277AFX-R7-32G Facteur de forme Tour Dimensions (H x L x P) 150 x 368 x 362 mm (5,9 x 14,49 x 14,25 pouces) Poids net 8 kg (17,64 livres) Autres Bloc d'alimentation Minimum 500 W, 100-240 V Batterie du système Batterie au lithium CR2032 (3 V, 220-225 mAh) Avertissement

• Cette pile est une pile bouton. Si avalée, une pile bouton au lithium peut entraîner des blessures graves ou mortelles dans les 2 heures. Tenez les piles hors de la portée des enfants.

• Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez- vous de remplacer la batterie existante par une batterie de même type. Important Jetez les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie. Ventilateurs 2 x 90 mm, 12 V CC Température de fonctionnement 0˚C à 40˚C (32˚F à 104˚F) Humidité relative • Humidité relative sans condensation : 5 % à 95 %

• WBGT : 27˚C (80,6˚F) Conseil Les spécications des modèles sont susceptibles d’être modiées sans préavis. Pour consulter les dernières spécications, rendez-vous sur https://www.qnap.com. Guide de l'utilisateur du TS-h1277AFX Présentation produit 10Contenu de la boîte Élément Quantité TS-h1277AFX 1 Baies de disques 12 Clés de plateau de disque 2 Câble d'alimentation 1 Câble Ethernet 1 x Cat6a Guide d'installation rapide (QIG) 1 Composants Panneau avant N° Composant N° Composant 1 LED d’état du système 7 LED d’activité du disque 2 LED LAN 8 LED d’état du disque 3 LED de l’unité d’extension 9 Panneau LCD Guide de l'utilisateur du TS-h1277AFX Présentation produit 11N° Composant N° Composant 4 Bouton Alimentation 10 Bouton Entrée LCD 5 Bouton Copie en une touche USB 11 Bouton Sélectionner LCD 6 Port USB 3.2 Gen 1 Copie en une touche de Type A

Panneau arrière N° Composant N° Composant 1 Cache de l’emplacement PCIe 3 11 Port 10GBASE-T 2 (RJ45) 2 Cache de l’emplacement PCIe 2 12 Bouton Réinitialiser 3 Cache de l’emplacement PCIe 1 13 Emplacement de sécurité Kensington 4 Ventilateur système 2 14 LED d’activité de l’Ethernet 2,5 Gigabit 5 Port Ethernet 2,5 Gigabit 1 (RJ45) 15 Port Ethernet 2,5 Gigabit 2 (RJ45) 6 Ventilateur système 1 16 LED de vitesse de l’Ethernet 2,5 Gigabit 7 LED de vitesse de l’Ethernet 10 Gigabit 17 Port HDMI 8 Entrée d’alimentation 18 Port USB 3.2 Gen 2x2 de Type C Guide de l'utilisateur du TS-h1277AFX Présentation produit 12N° Composant N° Composant 9 Port 10GBASE-T 1 (RJ45) 19 Port USB 3.2 Gen 2x2 de Type A 10 LED d’activité de l’Ethernet 10 Gigabit - Carte système N° Composant N° Composant 1 Emplacement PCIe 3 (PCIe 4.0 x8) 6 Emplacement de mémoire 1 (canal A, DIMM 1, noir) 2 Emplacement PCIe 2 (PCIe 4.0 x4) 7 Emplacement de mémoire 2 (canal A, DIMM 2, bleu) 3 Emplacement PCIe 1 (PCIe 4.0 x8) Remarque La vitesse de cet emplacement PCIe diminue de x8 à x4 si une carte d'extension est installée dans l’emplacement PCIe 2. 8 Emplacement de mémoire 3 (canal B, DIMM 1, noir) 4 Dissipateur thermique du processeur 9 Emplacement de mémoire 4 (canal B, DIMM 2, bleu) Guide de l'utilisateur du TS-h1277AFX Présentation produit 13N° Composant N° Composant 5 Ventilateur système 2 10 Ventilateur système 1 Numérotation des disques Conguration requise pour l’installation Catégorie Élément Environ‐ nement

• Température ambiante : 0˚C à 40˚C (32˚F à 104˚F)

• Humidité relative sans condensation : 5 % à 95 %

• WBGT : 27˚C (80,6˚F)

• Surface plane, anti-statique sans exposition directe au soleil, aux liquides ou aux produits chimiques

• Libre de tout objet pouvant obstruer la ventilation de l’appareil ou appliquer une pression sur l’appareil ou sur le cordon d’alimentation Matériel et périphériques

• Disques de stockage Pour obtenir une liste des modèles de disques compatibles, rendez-vous sur https://www.qnap.com/compatibility.

• Câble réseau Guide de l'utilisateur du TS-h1277AFX Présentation produit 14Catégorie Élément Outils • Tournevis Phillips n°1 ou 2

• Bracelet anti-statique Congurer le NAS Important Lisez attentivement toutes les exigences et informations de sécurité avant de congurer le NAS ou d’installer des composants NAS.

1. Placez votre NAS dans un environnement qui répond aux exigences dénies.

Pour plus de détails, voir Conguration requise pour l’installation.

2. Installez les disques.

Pour plus de détails, voir Installer des disques 2,5 pouces : Conseil Pour obtenir une liste des modèles de disques compatibles, rendez-vous sur https:// www.qnap.com/compatibility.

3. Installer des cartes d’extension.

Pour plus de détails, voir Installer des cartes d’extension.

4. Connecter les unités d'extension.

Pour plus de détails, voir Installation des unités d’extension.

5. Branchez le cordon d'alimentation et tous les câbles applicables.

Pour plus de détails, voir Bouton Alimentation.

7. Installez QuTS hero.

Pour plus de détails, voir Installation de QuTS hero.

8. Connectez-vous à QuTS hero.

Si QuTS hero trouve des disques inutilisés dans votre NAS, il vous demandera d’initialiser ces disques. Cliquez sur Initialiser pour démarrer le processus. Guide de l'utilisateur du TS-h1277AFX Présentation produit 153. Installation et conguration Ce chapitre fournit les étapes de conguration spéciques sur l’installation du matériel et du rmware. Installation du matériel Cette section fournit des informations sur l’installation ou le remplacement des disques, cartes d’extension, modules de mémoire, ventilateurs système et unités d’extension. Installer des disques 2,5 pouces Avertissement

• L’installation d’un disque supprime toutes les données sur le disque.

• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

Guide de l'utilisateur du TS-h1277AFX Installation et conguration 162. Retirez le plateau de disque. a. Facultatif : Déverrouillez le plateau. Remarque

• Les plateaux de disque préinstallés sont livrés déverrouillés.

• Assurez-vous que les clés du plateau de disque sont stockées dans un endroit sûr. b. Tirez sur la poignée pour libérer le plateau. c. Tirez sur le plateau pour le sortir. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 173. Installez un disque sur le plateau. a. Placez le disque dur sur le plateau de sorte que les nodules sur les ancs du disque soient alignés avec les ouvertures placés sur les ancs du plateau. b. Poussez le disque fermement an de le sécuriser sur le plateau de disque.

4. Chargez le plateau dans la baie.

a. Insérez le plateau dans la baie. b. Poussez la poignée. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 18c. Facultatif : Verrouillez le plateau.

Remplacer les modules mémoire Le TS-h1277AFX possède quatre emplacements de mémoire. Vous pouvez augmenter la capacité de mémoire du NAS en mettant à niveau les modules mémoire. Pour des performances optimales en quatre canaux, remplacez en même temps les modules de mémoire dans les quatre emplacements. Ce NAS est aussi vendu avec un ou deux modules de mémoire ECC. Les modules de mémoire ECC fournissent une protection supplémentaire contre la corruption de données non détectée. Utilisez uniquement des modules de mémoire QNAP pour maintenir les performances et la stabilité du système. Vous pouvez acheter des modules mémoire QNAP chez des revendeurs habilités. Important

• QNAP recommande d’installer les modules en groupes de quatre. Assurez-vous que les quatre modules soient identiques.

• Utilisez uniquement tous les modules de mémoire ECC ou tous les modules de mémoire non ECC. L’installation des deux types de modules de mémoire va entraîner les modules ECC à fonctionner en tant que modules non ECC. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 19Avertissement

• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

1. Éteignez l’appareil.

2. Débranchez le cordon d’alimentation de la prise secteur.

3. Débranchez tous les câbles et les appareils externes.

4. Retirez le capot du boîtier.

a. Retirez les vis qui sécurisent le capot du châssis. b. Faites glisser le capot vers l’arrière. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 20c. Soulevez le capot et retirez-le de l’appareil.

5. Enlevez un module existant.

a. Poussez vers l'extérieur en même temps les clips de retenue pour libérer le module. b. Vériez que le module soit complètement libéré de l’emplacement. Avertissement Essayer de retirer un module qui n’est pas complètement libéré peut endommager le module et la carte système. c. Tenez le module par les bords. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 21d. Faites glisser le module délicatement hors de la fente. Avertissement

• Ne touchez pas les composants internes, en particulier les connecteurs métalliques.

• Ne pliez pas le module.

6. Installez un nouveau module.

a. Alignez l’encoche avec la nervure dans la fente. b. Insérez le module dans la fente. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 22c. Vériez que les connecteurs métalliques sont complètement insérés dans la fente. d. Appuyez doucement sur le module jusqu’à ce que les clips de rétention verrouille la position du module.

7. Fixez le capot du boîtier.

a. Placez le capot sur l’appareil. b. Faites glisser le capot vers l’avant. c. Fixez les vis qui sécurisent le capot du châssis.

8. Branchez tous les câbles et accessoires externes.

Guide de l'utilisateur du TS-h1277AFX Installation et conguration 239. Allumez l’appareil.

10. Vériez que le module est reconnu par l’appareil.

a. Connectez-vous à QuTS hero en tant qu’administrateur. b. Allez dans Panneau de conguration > Système > État du système > Informations sur le matériel. c. Vériez la valeur de Mémoire totale. Installer des cartes d’extension La gamme TS-h1277AFX prend en charge les cartes d’extension sélectionnées. Les cartes d'extension de la marque de la marque QNAP achetées sur le site Web de la société sont livrés avec les supports nécessaires pour installer le TS-h1277AFX. Avertissement

• Seule une personne qualiée doit eectuer les étapes suivantes. Le non-respect des instructions peut entraîner de graves blessures ou la mort.

• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

1. Éteignez l’appareil.

2. Débranchez le cordon d’alimentation de la prise secteur.

3. Débranchez tous les câbles et les appareils externes.

Guide de l'utilisateur du TS-h1277AFX Installation et conguration 244. Retirez le capot du boîtier. a. Retirez les vis qui sécurisent le capot du châssis. b. Faites glisser le capot vers l’arrière. c. Soulevez le capot et retirez-le de l’appareil. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 255. Retirez la barre de support du châssis. a. Retirez les vis qui xent la barre de support au châssis et au panneau arrière. b. Retirez la barre de support.

6. Retirez le capot PCIe.

a. Retirez la vis qui sécurise le capot de l’équerre. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 26b. Détachez le capot de l’emplacement.

7. Facultatif : Fixez l’équerre pleine hauteur à la carte d'extension.

a. Retirez toutes les vis du support existant. b. Retirez soigneusement le support de la carte. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 27c. Fixez l’équerre pleine hauteur à la carte en utilisant les mêmes vis. d. Vériez que le support est xé à la carte.

8. Installez la carte d'extension.

a. Tenez la carte par les bords. b. Insérez la carte dans la fente. c. Fixez la vis. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 28d. Facultatif : Fixez le connecteur d’alimentation PCIe sur la carte d'extension. Remarque Pour les cartes d'extension plus grandes, il se peut que vous deviez xer le connecteur d’alimentation PCIe avant d’insérer la carte dans l’emplacement.

9. Fixez la barre de support du châssis.

a. Insérez la barre de support dans le châssis de manière à ce que les trous de vis de la barre de support soient alignés avec les trous de vis du châssis et du panneau arrière. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 29b. Fixez les vis qui xent la barre de support au châssis et au panneau arrière.

10. Fixez le capot du boîtier.

a. Placez le capot sur l’appareil. b. Faites glisser le capot vers l’avant. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 30c. Fixez les vis qui sécurisent le capot du châssis.

11. Branchez tous les câbles et accessoires externes.

12. Branchez le cordon d’alimentation à la prise électrique.

Remplacer les ventilateurs système Avertissement

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

1. Éteignez l’appareil.

2. Débranchez le cordon d’alimentation de la prise secteur.

3. Débranchez tous les câbles et les appareils externes.

Guide de l'utilisateur du TS-h1277AFX Installation et conguration 314. Retirez le capot du boîtier. a. Retirez les vis qui sécurisent le capot du châssis. b. Faites glisser le capot vers l’arrière. c. Soulevez le capot et retirez-le de l’appareil. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 325. Retirez la barre de support du châssis. a. Retirez les vis qui xent la barre de support au châssis et au panneau arrière. b. Retirez la barre de support. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 336. Retirez un ventilateur. a. Débranchez le câble du ventilateur de la carte système. b. Retirez les vis qui sécurisent le ventilateur au panneau arrière. c. Retirez délicatement le ventilateur. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 347. Installez un nouveau ventilateur. a. Insérez le ventilateur dans le châssis. b. Branchez le câble du ventilateur sur la carte système. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 35c. Fixez les vis qui sécurisent le ventilateur au panneau arrière.

8. Facultatif : Remplacez un autre ventilateur.

9. Fixez la barre de support du châssis.

a. Insérez la barre de support dans le châssis de manière à ce que les trous de vis de la barre de support soient alignés avec les trous de vis du châssis et du panneau arrière. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 36b. Fixez les vis qui xent la barre de support au châssis et au panneau arrière.

10. Fixez le capot du boîtier.

a. Placez le capot sur l’appareil. b. Faites glisser le capot vers l’avant. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 37c. Fixez les vis qui sécurisent le capot du châssis.

11. Branchez tous les câbles et accessoires externes.

12. Branchez le cordon d’alimentation à la prise électrique.

13. Allumez l’appareil.

Installation des unités d’extension Le TS-h1277AFX prend en charge les unités d’extension SAS, SATA et USB. Pour plus de détails, voir les tableaux ci-dessous. Vous pouvez acheter des accessoires d’extension de stockage auprès de QNAP ou d’un revendeur agréé. Pour plus de détails, reportez-vous à https://shop.qnap.com/. Pour la liste des unités d'extension compatibles et le nombre maximal d’unités d'extension applicables, rendez-vous sur https://www.qnap.com/go/compatibility-expansion. Modèle d’unité d’extension Description Accessoires requis Unités d'extension SAS Guide de l'utilisateur du TS-h1277AFX Installation et conguration 38Modèle d’unité d’extension Description Accessoires requis TL-R1620Sep-

• Utilise une interface SAS 12 Gbit/s (SFF-8644)

• Prend en charge SAS/disque dur SATA/SSD

• L’une des carte d'extension de stockage suivantes :

• Utilise une interface SAS 12 Gbit/s (SFF-8644)

• Prend en charge SAS/disque dur SATA/SSD

• L’une des carte d’extension de stockage suivantes :

• RAIL-A03-57 Unités d'extension USB TR-002 • Utilise une interface USB 3.2 Gen 2 Type C

• Prend en charge disque dur/SSD SATA

• Câble USB 3.2 Gen 2 Type A vers Type

TR-004 • Utilise une interface USB 3.2 Gen 1 Type C

• Prend en charge disque dur/SSD SATA

• Câble USB 3.2 Gen 1 Type A vers Type

TL-D800C • Utilise une interface USB 3.2 Gen 2 Type C

• Prend en charge disque dur/SSD SATA

• Câble USB 3.2 Gen 2 Type A vers Type

TL-R1200C-RP • Utilise une interface USB 3.2 Gen 2 Type C

• Prend en charge disque dur/SSD SATA

• Câble USB 3.2 Gen 2 Type A vers Type

• RAIL-B02 Unités d'extension SATA Guide de l'utilisateur du TS-h1277AFX Installation et conguration 39Modèle d’unité d’extension Description Accessoires requis TL-D400S • Utilise une interface SATA 6 Gbit/s (SFF-8088)

• Prend en charge disque dur/SSD SATA

• 1 x câble connecteur SFF-8088

• Adaptateur de bus hôte QXP-400eS- A1164 TL-D800S • Utilise une interface SATA 6 Gbit/s (SFF-8088)

• Prend en charge disque dur/SSD SATA

• 2 x câbles connecteurs SFF-8088

• Adaptateur de bus hôte QXP-800eS- A1164 TL-D1600S • Utilise une interface SATA 6 Gbit/s (SFF-8088)

• Prend en charge disque dur/SSD SATA

• 4 x câbles connecteurs SFF-8088 vers SFF-8644

• Adaptateur de bus hôte QXP-1600eS- A1164 TL-R1200S-RP • Utilise une interface SATA 6 Gbit/s (SFF-8088)

• Prend en charge disque dur/SSD SATA

• 3 x câbles connecteurs SFF-8088 vers SFF-8644

• Adaptateur de bus hôte QXP-1600eS- A1164

• RAIL-B02 TL-R400S • Utilise une interface SATA 6 Gbit/s (SFF-8088)

• Prend en charge disque dur/SSD SATA

• 1 x câble connecteur SFF-8088

• Adaptateur de bus hôte QXP-400eS- A1164

• RAIL-B02 Connecter des unités d’extension SAS Pour connecter l’appareil aux unités d'extension SAS, une carte d'extension de stockage doit être installée dans l’appareil. Pour plus de détails sur les accessoires requis, voir Installation des unités d’extension.

2. Installez une carte d'extension de stockage dans le port PCIe.

Pour plus de détails, voir Installer des cartes d’extension. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 403. Connectez les unités d'extension à l’appareil en utilisant la topologie suivantes. QNAP recommande de toujours utiliser la conguration double chemin, an d’empêcher le temps d'arrêt du stockage en cas de panne de l’unité d'extension ou de déconnexion d’un câble. N’utilisez la conguration à chemin unique que dans une situation où vous ne pouvez pas utiliser la conguration double chemin.

5. Allumez les unités d’extension.

6. Vériez que les unités d’extension sont reconnues par l’appareil.

a. Connectez-vous à QuTS hero en tant qu’administrateur. b. Allez dans Menu principal > Stockage et snapshots > Vue d'ensemble > Système. c. Vériez que les unités d'extension apparaissent dans la liste. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 41Connecter des unités d’extension SATA La gamme TS-h1277AFX prend en charge la connexion d’une unité d’extension SATA. Pour plus de détails sur les accessoires requis, voir Installation des unités d’extension.

2. Installez un adaptateur de bus hôte dans l’emplacement PCIe.

Pour plus de détails, voir Installer des cartes d’extension Remarque Un adaptateur de bus hôte QXP QNAP est requis pour connecter les unités d'extension SATA à un appareil hôte. Les adaptateurs de bus hôtes tiers ne sont pas compatibles avec les unités d'extension QNAP.

3. Connectez les unités d'extension au NAS en utilisant la topologie suivantes.

4. Allumez l’unité d’extension.

6. Vériez que l’unité d’extension est reconnue par le NAS.

a. Connectez-vous à QuTS hero en tant qu’administrateur. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 42b. Allez dans Menu principal > Stockage et snapshots > Vue d’ensemble > Système. c. Vériez que l’unité d’extension apparaît dans la liste. Connecter des unités d’extension USB Pour connecter le TS-h1277AFX aux unités d’extension USB, un câble USB Type A vers USB Type C est requis. Pour plus de détails sur les accessoires requis, voir Installation des unités d’extension.

1. Connectez l’unité d’extension au NAS.

a. Connectez le câble USB au port USB Type C de l’unité d’extension. b. Connectez le câble USB à un port USB 3.1 Gen 1 Type A du NAS.

2. Allumez l’unité d’extension.

3. Vériez que l’unité d’extension est reconnue par le NAS.

a. Connectez-vous à QuTS hero en tant qu’administrateur. b. Allez dans Menu principal > Stockage et snapshots > Vue d’ensemble > Système. c. Vériez que l’unité d’extension apparaît dans la liste. Installation de QuTS hero Le TS-h1277AFX utilise le système d'exploitation QNAP QuTS hero. Vous pouvez installer QuTS hero par l’une des méthodes suivantes. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 43Méthode Description Conguration requise Installation de Qnder Pro (recommandé) Si le NAS est connecté à votre réseau local, vous pouvez eectuer les opérations suivantes :

• Localisez les NAS à l’aide Qnder Pro.

• Suivez les étapes de l'Assistant Guide d'installation intelligente. Pour plus de détails, voir Initialiser QuTS hero à l’aide de Qnder Pro.

• Programme d’instal‐ lation de Qnder Pro Installation cloud Si le NAS est connecté à Internet, vous pouvez eectuer les opérations suivantes :

• Scannez le code QR sur le NAS.

• Connectez-vous à votre compte myQNAPcloud.

• Utilisez myQNAPcloud Link pour accéder à distance à votre NAS.

• Suivez les étapes de l'Assistant Guide d'installation intelligente. Pour plus de détails, voir Initialiser QuTS hero en utilisant le site Web d’installation cloud.

• Ordinateur ou appareil mobile

• Cloud Key Vous pouvez aussi installer le système d'exploitation QNAPQTS. Si votre NAS est connecté à Internet, l’option pour installer QTS va apparaître dans l’assistant Guide d'installation intelligente en utilisant l’une des méthodes dans le tableau. Vous pouvez aussi télécharger manuellement le rmware de QTS depuis https://download.qnap.com. Avertissement QTS et QuTS hero utilisent des systèmes de chiers diérents. Le changement de système d'exploitation va réinitialiser le NAS et supprimer toutes les données. Initialiser QuTS hero en utilisant le site Web d’installation cloud Vous pouvez initialiser QuTS hero sur le site Web d’installation cloud, qui est conçu pour congurer les appareils QNAP. Avertissement L’initialisation de QuTS hero eace toutes les données des disques. Sauvegardez vos données avant de poursuivre. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 441. Allumez l'appareil.

2. Connectez l’appareil à Internet.

3. Accédez au site Web d’installation Cloud QNAP en utilisant l’une des méthodes suivantes :

• Sur votre ordinateur, allez sur le site Web dédié à votre région.

• Ou scannez le code QR sur le NAS en utilisant un appareil mobile. La page Web répertorie tous les NAS QNAP sur le réseau local.

4. Trouvez votre NAS dans la liste, puis cliquez sur Initialiser.

Conseil Si votre NAS est connecté à Internet, vous pouvez aussi allez dans https:// install.qnap.com/set pour entrer le Cloud Key imprimée sur le NAS. Ceci vous permet d’initialiser le NAS même si votre NAS et votre ordinateur ne sont pas sur le même réseau. L'assistant d’installation s’ouvre dans le navigateur web par défaut.

5. Créez un compte ou connectez-vous à myQNAPcloud.

Remarque Vous devez revenir sur cette page pour terminer l’installation après avoir créé un compte.

6. Spéciez le nom d'appareil myQNAPcloud pour le NAS.

• Le nom d’appareil myQNAPcloud est utilisé lors de l’accès à distance au NAS.

• Pour des raisons de sécurité, le service de connexion à distance myQNAPcloud Link sera désactivé sur votre NAS après l’initialisation. Vous pouvez l’activer en vous connectant à QuTS hero via le réseau local et en installant myQNAPcloud Link.

7. Cliquez sur Suivant.

Le Guide d’installation intelligente s’ouvre dans le navigateur web par défaut.

8. Eectuez l'une des actions ci-dessous.

• Pour vérier la dernière version disponible, cliquez sur Démarrer. L'assistant télécharge la dernière version disponible, puis le NAS redémarre une fois le téléchargement terminé. Si une version plus récente n'est pas disponible, l'assistant ache automatiquement le Guide d'installation intelligente.

• Pour installer la version prête à l'emploi, cliquez sur Ignorer.

• Si l’écran ache un système d'exploitation diérent, cliquez sur QuTS hero. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 45Le NAS redémarre, puis l’écran d’installation intelligente ache QuTS hero comme système d'exploitation à installer.

9. Choisissez Lancer le guide d’installation intelligente.

La fenêtre Installer le rmware apparaît.

10. Installez le rmware par l’une des méthodes suivantes :

Méthodes d'instal‐ lation Étapes Automatique Cliquez sur Démarrer. Recherche automatiquement des mises à jour du rmware disponibles et installe le rmware. Installation manuelle a. Cliquez sur Installation manuelle. La fenêtre Installer le rmware apparaît. b. Cliquez sur Parcourir. La fenêtre transférer un chier apparaît. c. Sélectionnez un chier. d. Cliquez sur Ouvrir. Démarre l’installation du rmware. Ignorer Cliquez sur Ignorer. Ignore l’installation du rmware.

11. Fournissez les informations suivantes

• Nom du NAS : Indiquez un nom de 1 à 14 caractères. Le nom accepte les lettres (A à Z, a à z), les chires (0 à 9), et les traits d'union (-), mais ne peut se terminer par un trait d'union.

• Nom d’utilisateur : Spéciez un nom d’utilisateur administrateur comportant de 1 à 32 caractères. Le nom peut contenir des lettres (A à Z, a à z), des chires (0 à 9) et des traits d’union (-), les caractères multi-octets chinois, japonais, coréens et russes. Le nom d’utilisateur ne peut contenir les caractères spéciaux suivants : accent grave (`), astérisque (*), signe égal (=), signe plus (+), crochets ([ ]), accolades ({}), barre oblique (\), barre verticale (|), point-virgule (;), deux-points (:), apostrophe ('), guillemet («), virgule (,), signe inférieur à (< ), signe supérieur à (>), barre oblique inversée (/), point d’interrogation (?), symbole pourcentage (%), symbole dollar ($) ainsi que le caractère espace. Important An de protéger votre NAS contre les attaques par force brute, créez un nouveau compte administrateur système au cours de l’initialisation de QuTS hero pour désactiver le compte « admin » par défaut.

• Mot de passe : Indiquez un mot de passe d’administrateur de 1 à 64 caractères. Le mot de passe prend en charge tous les caractères ASCII.

12. Cliquez sur Suivant.

Guide de l'utilisateur du TS-h1277AFX Installation et conguration 4613. Spéciez le fuseau horaire, la date et l'heure. Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC).

14. Cliquez sur Suivant.

L’écran Congurer les paramètres réseau apparaît.

15. Sélectionnez Obtenir une adresse IP automatiquement (DHCP).

16. Cliquez sur Suivant.

17. Vérier les paramètres.

18. Cliquez sur Appliquer.

Un message de conrmation apparaît. Avertissement Cliquer sur Initialiser eace toutes les données sur le disque avant d’installer QuTS hero.

19. Cliquez sur Initialiser.

L’initialisation de QuTS hero démarre. Le processus peut prendre quelques minutes pour se terminer. Après l'initialisation, vous pouvez cliquer sur Accéder à la gestion du NAS pour démarrer l’utilisation de QuTS hero et congurer l’autres paramètres. Initialiser QuTS hero à l’aide de Qnder Pro Vous pouvez initialiser QuTS hero en utilisant Qnder Pro, qui est un utilitaire conçu pour vous aider à localiser et à gérer les appareils QNAP sur votre réseau. Avertissement L’installation de QuTS hero eace toutes les données des disques. Sauvegardez vos données avant de poursuivre.

1. Allumez l'appareil.

2. Connectez l’appareil à votre réseau local.

3. Exécutez Qnder Pro sur un ordinateur qui est connecté au même réseau local.

Remarque Pour télécharger Qnder Pro, rendez-vous sur https://www.qnap.com/utilities.

4. Localisez le NAS dans la liste et puis double-cliquez sur son nom ou adresse IP.

Le Guide d’installation intelligente s’ouvre dans le navigateur Web par défaut. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 475. Si l’écran ache un système d'exploitation diérent, cliquez sur QuTS hero. Remarque Cette étape est uniquement requise si le NAS prend en charge l’installation de plusieurs systèmes d’exploitation et si le système d'exploitation par défaut pour l’installation n’est pas QuTS hero. Le NAS redémarre, puis l’écran d’installation intelligente ache QuTS hero comme système d'exploitation à installer.

6. Choisissez Lancer le guide d’installation intelligente.

La fenêtre Installer le rmware apparaît.

7. Installez le rmware par l’une des méthodes suivantes :

Méthodes d'instal‐ lation Étapes Automatique Cliquez sur Démarrer. Recherche automatiquement des mises à jour du rmware disponibles et installe le rmware. Installation manuelle a. Cliquez sur Installation manuelle. La fenêtre Installer le rmware apparaît. b. Cliquez sur Parcourir. La fenêtre transférer un chier apparaît. c. Sélectionnez un chier. d. Cliquez sur Ouvrir. Démarre l’installation du rmware. Ignorer Cliquez sur Ignorer. Ignore l’installation du rmware.

8. Fournissez les informations suivantes

• Nom du NAS : Indiquez un nom de 1 à 14 caractères. Le nom accepte les lettres (A à Z, a à z), les chires (0 à 9), et les traits d'union (-), mais ne peut se terminer par un trait d'union.

• Nom d’utilisateur : Spéciez un nom d’utilisateur administrateur comportant de 1 à 32 caractères. Le nom peut contenir des lettres (A à Z, a à z), des chires (0 à 9) et des traits d’union (-), les caractères multi-octets chinois, japonais, coréens et russes. Le nom d’utilisateur ne peut contenir les caractères spéciaux suivants : accent grave (`), astérisque (*), signe égal (=), signe plus (+), crochets ([ ]), accolades ({}), barre oblique (\), barre verticale (|), point-virgule (;), deux-points (:), apostrophe ('), guillemet («), virgule (,), signe inférieur à (< ), signe supérieur à (>), barre oblique inversée (/), point d’interrogation (?), symbole pourcentage (%), symbole dollar ($) ainsi que le caractère espace. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 48Important An de protéger votre NAS contre les attaques par force brute, créez un nouveau compte administrateur système au cours de l’initialisation de QuTS hero pour désactiver le compte « admin » par défaut.

• Mot de passe : Indiquez un mot de passe d’administrateur de 1 à 64 caractères. Le mot de passe prend en charge tous les caractères ASCII.

9. Cliquez sur Suivant.

10. Spéciez le fuseau horaire, la date et l'heure.

Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC).

11. Cliquez sur Suivant.

L’écran Congurer les paramètres réseau apparaît.

12. Sélectionnez Obtenir une adresse IP automatiquement (DHCP).

13. Cliquez sur Suivant.

14. Vériez les paramètres.

15. Cliquez sur Appliquer.

Un message de conrmation apparaît. Avertissement Cliquer sur Initialiser eace toutes les données sur le disque avant d’installer QuTS hero.

16. Cliquez sur Initialiser.

L’initialisation de QuTS hero démarre. Le processus peut prendre quelques minutes pour se terminer. Après l'initialisation, vous pouvez cliquer sur Accéder à la gestion du NAS pour démarrer l’utilisation de QuTS hero et congurer l’autres paramètres. Guide de l'utilisateur du TS-h1277AFX Installation et conguration 494. Opérations de base Ce chapitre décrit les opérations de base du NAS. Bouton Alimentation Opération Action utilisateur Résultat Mise sous tension Appuyez une fois sur le bouton. L'appareil s'allume. Mise hors tension Maintenez enfoncé le bouton pendant 1,5 seconde. L'appareil s'éteint. Forcer la mise horst tension Maintenez enfoncé le bouton pendant 5 seconde. L'appareil s'éteint. Important Utilisez cette méthode uniquement lorsque l’appareil ne répond pas. Bouton Réinitialiser Important An de protéger votre appareil contre les attaques par force brute, QNAP recommande de désactiver le compte admin par défaut après la réinitialisation du système. Pour désactiver le compte admin par défaut, vous devez d’abord créer un nouveau compte d’administrateur, vous déconnecter du compte admin, puis vous connecter avec le nouveau compte. Guide de l'utilisateur du TS-h1277AFX Opérations de base 50Opération Action utilisateur Résultat Réinitiali‐ sation basique du système Maintenez enfoncé le bouton pendant 3 secondes. Les paramètres suivants seront restaurés aux réglages originaux :

• Le compte admin est automatiquement activé.

• Mot de passe d’administrateur système : Pour plus de détails sur le mot de passe par défaut, voir cette FAQ.

• Conguration TCP/IP :

• Obtenir automatiquement les paramètres de l'adresse IP via le DHCP

• Désactiver les trames jumbo

• Si l'agrégation de ports est activé (modèles multi- LAN uniquement), le mode d'agrégation de ports reviendra sur « Sauvegarde active (basculement) ».

• Port système : 8080 (port de service du système)

• Niveau de sécurité : Faible (Autoriser toutes les connexions)

• Mot de passe du panneau LCD : (vide)

• VLAN : Désactivé Réinitiali‐ sation avancée du système Maintenez enfoncé le bouton pendant 10 secondes. Les réglages d’usine par défaut sont restaurés.

• Pour récupérer les anciennes données après une réinitia‐ lisation avancée du système, recréez la structure de dossiers précédente sur le NAS. Bouton Copie en une touche USB Le bouton Copie en une touche USB vous permet de copier des sauvegardes de données d’un périphérique USB à l’appareil QNAP ou depuis l’appareil QNAP à un périphérique USB. Cette fonctionnalité prend en charge les sauvegardes incrémentielles. L’appareil QNAP ne copie que des chiers qui ont été modiés ou ajoutés après la dernière sauvegarde. Pour congurer le comportement du bouton lorsqu’un appareil externe est connecté au port USB du bouton, installez et utilisez Hybrid Backup Sync sur votre système d'exploitation QNAP. Pour des détails, consultez la documentation Hybrid Backup Sync. Panneau LCD Le panneau LCD vous permet d’eectuer les opérations suivantes : Guide de l'utilisateur du TS-h1277AFX Opérations de base 51• Redémarrer et éteindre l’appareil

• Congurer ou modier le mot de passe du panneau LCD

• Acher et congurer les paramètres réseau

• Acher les informations sur le système, les disques physiques et les dossiers partagés Boutons du panneau LCD Bouton Utilisation Enter (Entrée) • Acher un écran de conguration.

• Déplacer vers l’élément suivant sur l’écran de conguration. Select (Sélectionner) • Déplacer vers l’élément suivant sur un menu.

• Modier une valeur sur un écran de conguration. Acher les paramètres TCP/IP Vous pouvez acher les paramètres suivants pour chaque adaptateur réseau sur le NAS.

• Masque de sous-réseau

• Passerelle par défaut

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau ache le nom du NAS et la version de QuTS hero.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau ache Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Maintenez enfoncé Enter (Entrée).

Le panneau ache l’adresse IP du premier adaptateur réseau.

4. Maintenez enfoncé Select (Sélectionner) pour acher l’écran TCP/IP suivant.

Répétez cette étape autant que nécessaire. Congurer les paramètres TCP/IP Vous pouvez congurer les paramètres suivants pour chaque adaptateur réseau sur l’appareil :

• Masque de sous-réseau Guide de l'utilisateur du TS-h1277AFX Opérations de base 52• Passerelle par défaut

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau ache le nom du NAS et la version de QuTS hero.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau ache Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Maintenez enfoncé Enter (Entrée).

Le panneau ache l’adresse IP du premier adaptateur réseau.

4. Appuyez sur Select (Sélectionner) jusqu’à ce que le panneau ache Enter Network

Settings (Entrer les paramètres réseau).

5. Maintenez enfoncé Enter (Entrée).

Le panneau ache les paramètres réseau congurables.

6. Appuyez sur Select (Sélectionner) puis sur Enter (Entrée) pour congurer les paramètres.

Bouton Utilisation Enter (Entrée) • Acher un écran de conguration.

• Déplacer vers l’élément suivant sur un écran de conguration. Select (Sélectionner) • Déplacer vers l’élément suivant sur un menu.

• Modier une valeur sur un écran de conguration.

7. Une fois les paramètres congurés, appuyez de façon répétée sur Select (Sélectionner) jusqu’à

ce que le panneau ache Network Restart (Redémarrage du réseau). Important Si vous ne voyez pas Network Restart (Redémarrage du réseau), le système ne va pas enregistrer les paramètres congurés. Le système enregistre les paramètres. Acher les informations du disque Le panneau LCD permet d’acher la température et la capacité de chaque disque installé dans le NAS.

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau ache le nom du NAS et la version de QuTS hero.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau ache Main Menu 1. TCP/IP (Menu principal 1. TCP/IP). Guide de l'utilisateur du TS-h1277AFX Opérations de base 533. Appuyez sur Select (Sélectionner) plusieurs fois jusqu’à ce que le panneau ache Main Menu

2. Physical disk (Menu principal 2. Disque physique).

4. Maintenez enfoncé Enter (Entrée).

Le panneau ache la température et la capacité du disque installé dans la baie 1.

5. Maintenez enfoncé Select (Sélectionner).

Répétez cette étape autant que nécessaire. Le panneau ache la température et la capacité du disque suivant. Acher les informations des dossiers partagés Le panneau LCD permet d’acher le nom et la capacité de chaque dossier partagé.

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau ache le nom du NAS et la version de QuTS hero.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau ache Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Appuyez sur Select (Sélectionner) plusieurs fois jusqu’à ce que le panneau ache Main Menu

3. Shared Folders (Menu principal 3. Dossiers partagés).

4. Maintenez enfoncé Enter (Entrée).

Le panneau ache le nom et la capacité du premier dossier partagé.

5. Maintenez enfoncé Select (Sélectionner).

Répétez cette étape autant que nécessaire. Le panneau ache le nom et la capacité du dossier partagé suivant. Acher les informations système Le panneau LCD permet d’acher la température du processeur, la température du système, et la vitesse du ventilateur du système.

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau ache le nom du NAS et la version de QuTS hero.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau ache Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Appuyez sur Select (Sélectionner) plusieurs fois jusqu’à ce que le panneau ache Main Menu

4. System (Menu principal 4. Système).

4. Maintenez enfoncé Enter (Entrée).

Le panneau ache la température du processeur et du système.

5. Maintenez enfoncé Select (Sélectionner).

Le panneau ache la vitesse des ventilateurs du système. Guide de l'utilisateur du TS-h1277AFX Opérations de base 54Éteindre le NAS

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau ache le nom du NAS et la version de QuTS hero.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau ache Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Appuyez sur Select (Sélectionner) plusieurs fois jusqu’à ce que le panneau ache Main Menu

5. Shut down (Menu principal 5. Arrêter).

4. Maintenez enfoncé Enter (Entrée).

Le NAS s’éteint. Redémarrer le NAS

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau ache le nom du NAS et la version de QuTS hero.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau ache Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Appuyez sur Select (Sélectionner) plusieurs fois jusqu’à ce que le panneau ache Main Menu

6. Reboot (Menu principal 6. Redémarrer).

4. Maintenez enfoncé Enter (Entrée).

Le NAS redémarre. Modier le mot de passe LCD Spécier un mot de passe pour que le panneau LCD empêche l’accès non autorisé.

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau ache le nom du NAS et la version de QuTS hero.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau ache Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Appuyez sur Select (Sélectionner) plusieurs fois jusqu’à ce que le panneau ache Main Menu

7. Password (Menu principal 7. Mot de passe).

4. Maintenez enfoncé Enter (Entrée).

L’écran Change Password (Modifier le mot de passe) apparaît.

5. Sélectionnez Yes (Oui) en maintenant enfoncé le bouton Enter (Entrée).

L’écran New password (Nouveau mot de passe) apparaît.

6. Appuyez sur Select (Sélectionner) et Enter (Entrée) pour dénir un nouveau mot de passe.

• Spéciez un mot de passe.

• Longueur : 1 à 8 caractères Guide de l'utilisateur du TS-h1277AFX Opérations de base 55• Caractères valides : 0 à 9

• Pour supprimer un mot de passe, laissez le champ du mot de passe vide. Bouton Utilisation Enter (Entrée) Allez à l’élément suivant dans l'écran New password (Nouveau mot de passe). Select (Sélectionner) Modiez un caractère sur les écrans New password (Nouveau mot de passe) et Verify Password (Vérifier le mot de passe).

7. Appuyez sur Enter (Entrée).

Le NAS sauvegarde le mot de passe. Messages d’erreur LCD Message du système Description Sys. Fan Failed (Sys. Échec ventilateur) Le ventilateur système est en panne. Sys. Overheat (Sys. Surchaue) Le système est en surchaue. HDD Overheat (Surchaue processeur) Le disque est en surchaue. CPU Overheat (Surchaue processeur) Le processeur est en surchaue. Network Lost (Réseau perdu) LAN 1 et 2 déconnectés en mode basculement ou équilibrage des charges. LAN [number] Lost (LAN [numéro] perdu) LAN [numéro] s’est déconnecté. HDD Failure (Panne HDD) Le disque est en panne. Shared Folder [number] Full (Dossier partagé [numéro] plein) Le dossier est plein. HDD Ejected (HDD éjecté) Le lecteur est éjecté. Shared Folder [number] Degraded (Dossier partagé [numéro] dégradé) Dossier partagé [numéro] est en mode dégradé. Shared Folder [number] Unmounted (Dossier partagé [numéro] démonté) Dossier partagé [numéro] est démonté. Guide de l'utilisateur du TS-h1277AFX Opérations de base 56Message du système Description Shared Folder [number] Inactive (Dossier partagé [numéro] inactif) Dossier partagé [numéro] est inactif. LED Les LED indiquent l’état du système et des informations connexes lorsque l’appareil est sous tension. Les informations suivantes relatives aux LED ne concernent que les disques correctement installés, lorsque l’appareil est connecté au réseau ou à un hôte. Pour plus de détails sur l’emplacement des LED, voir Composants. LED d’état du système État Description Clignote alternati‐ vement en vert et en rouge toutes les 0,5 seconde

• Un disque est en cours de formatage.

• L’appareil est en cours d’initialisation.

• Le système d’exploitation est en cours de mise à jour.

• Une reconstruction RAID est en cours.

• Expansion de la capacité RAID en ligne en cours.

• Migration de niveau RAID en ligne en cours.

• Le rmware est en cours de mise à jour. Important Lors de la mise à jour du rmware, ne retirez pas le cordon d’alimentation ou le câble USB et ne forcez pas l’application à quitter. Guide de l'utilisateur du TS-h1277AFX Opérations de base 57État Description Rouge • Un disque n’est pas valide.

• Un dossier partagé a atteint sa capacité maximale.

• Un dossier partagé est sur le point d’atteindre sa capacité maximale.

• Un ventilateur système ne fonctionne pas.

• Une erreur est survenue lors de l’accès (lecture / écriture) aux données.

• Un secteur défectueux a été détecté sur un disque.

• L’appareil est en mode dégradé lecture seule (2 lecteurs en panne dans une conguration RAID 5 ou RAID 6, mais les données peuvent encore être lues).

• Une erreur d’autotest du matériel est survenue. Clignote en rouge toutes les 0,5 seconde L’appareil est en mode dégradé (un disque en panne dans une congu‐ ration RAID 1, RAID 5 ou RAID 6). Vert L’appareil est prêt. Clignote en vert toutes les 0,5 seconde

• L’appareil n’est pas conguré.

• Un disque n’est pas formaté. Éteint • Tous les disques sont en mode veille.

• L’appareil est hors tension. LED LAN État Description Orange La connexion réseau fonctionne. Clignote en orange Un accès à l’appareil est en cours depuis le réseau. Éteint L’appareil n’est pas connecté au réseau. Guide de l'utilisateur du TS-h1277AFX Opérations de base 58LED d’activité du disque État Description Clignote en rouge Les données sont en cours d’accès et pendant ce processus, une erreur de lecture/écriture sur le disque s’est produite. Rouge Une erreur de lecture/écriture sur le disque s’est produite. Clignote en vert Les données sont en cours d’accès. Vert Le disque est prêt. Éteint Aucun disque n’a été détecté. LED d’état du disque État Description Vert Le disque est prêt. Rouge Une erreur de lecture/écriture sur le disque s’est produite. Clignote en rouge 5 fois par seconde Le disque en train d’être situé dans le système d’exploitation. Éteint Aucun disque n’a été détecté. LED de vitesse de l’Ethernet 2,5 Gigabit État Description Vert La connexion réseau fonctionne à 2,5 Gbit/s. Orange La connexion réseau fonctionne à 1 Gbit/s. Éteint • La connexion réseau fonctionne à 10 Mbit/s.

• Il n’y a aucune connexion réseau. LED d’activité de l’Ethernet 2,5 Gigabit État Description Orange Une connexion réseau a été établie. Guide de l'utilisateur du TS-h1277AFX Opérations de base 59État Description Clignote en orange Un accès à l’appareil est en cours depuis le réseau. Éteint Il n’y a aucune connexion réseau. LED de vitesse de l’Ethernet 10 Gigabit (RJ45) État Description Vert Une connexion réseau 10GbE a été établie. Orange La connexion réseau fonctionne en dessous de 10 Gbit/s. Éteint Il n’y a aucune connexion réseau. LED d’activité de l’Ethernet 10 Gigabit (RJ45) État Description Orange Une connexion réseau est établie. Clignote en orange Des données sont en cours de transmission. Éteint Il n’y a aucune connexion réseau. LED d’extension État Description Bleu Une unité d’extension est connectée. Éteint Aucune unité d’extension n’a été détectée. Guide de l'utilisateur du TS-h1277AFX Opérations de base 60Alerte audio Durée Fréquence Description Bip bref (0,5 seconde) 1 • Le NAS démarre.

• Si vous appuyez sur le bouton Réinitialiser pendant 3 secondes, le NAS réinitialise les congurations.

• Si vous appuyez sur le bouton Réinitialiser pendant 10 secondes, le NAS réinitialise les congurations et redémarre. 3 • Les données du NAS ne peuvent pas être copiées sur l’appareil de stockage externe connecté au port Copie en une touche USB.

• Le système d'exploitation a été mis à jour. Bip long (1,5 secondes) 3 (toutes les 5 minutes)

• Un ventilateur système ne fonctionne pas.

• Un module de ventilateur a été retiré. 2 • Un pool de stockage est sur le point d’atteindre la capacité maximale.

• Un pool de stockage a atteint la capacité maximale.

• Une erreur de statut du pool de stockage est survenue.

• Un dossier partagé est sur le point d’atteindre sa capacité maximale.

• Un dossier partagé a atteint sa capacité maximale.

• Une erreur de statut du dossier partagé est survenue.

• Un disque est branché ou débranché. 1 • Le NAS se met hors tension.

• Le NAS a été allumé et est prêt à être utilisé. Bips longs et brefs 1 bip long et 2 brefs L’unité d'extension JBOD a été retirée. Guide de l'utilisateur du TS-h1277AFX Opérations de base 615. Migration du NAS Vous pouvez migrer les données et les paramètres de votre NAS actuel vers un autre modèle de NAS avec des défaillances minimes en installant tous les disques durs du NAS source dans le NAS de destination. Après la migration, la conguration RAID et les autres paramètres sont conservés sur le NAS de destination. Conguration requise pour la migration des NAS Vous pouvez uniquement migrer des disques et des paramètres système vers des modèles de NAS spéciques, en fonction de votre NAS source. Pour une liste des modèles de NAS compatibles avec la migration directe de NAS, rendez-vous sur https://www.qnap.com/en/nas-migration. Votre appareil doit correspondre à la conguration requise suivante :

• Le NAS de destination doit exécuter la même version de QuTS hero que le NAS source (ou ultérieure). Important En raison d’incompatibilités dans le système de chiers, la migration du système entre le NAS QTS et le NAS QuTS hero n’est pas prise en charge. Avertissement La migration de disques entre un NAS QTS et un NAS QuTS hero peut corrompre les données.

• Le NAS de destination doit avoir susamment de baies de disque libres pour accueillir tous les disques que vous migrez depuis le NAS source. Pour les modèles de NAS qui ne prennent pas en charge la migration de NAS, voir Comment migrer des autorisations d’accès aux données et aux dossiers entre QTS et QuTS hero avec HBS3. Modications du statut et des paramètres après la migration du NAS Le statut des données et des paramètres du NAS varie après la migration. Données et paramètres Après la migration du NAS Nom myQNAPcloud enregistré Votre nom myQNAPcloud enregistré n’est pas migré. Guide de l'utilisateur du TS-h1277AFX Migration du NAS 62Données et paramètres Après la migration du NAS Dossiers partagés chirés Si le NAS ne prend pas en charge le chirement du système de chiers, les dossiers partagés chirés ne sont pas migrés. Avertissement Pour éviter la perte de données, sauvegardez et enregistrez les clés de chirement des dossiers partagés chirés dans un endroit sûr. Vous pouvez aussi choisir de déchirer les dossiers partagés avant la migration. Dossiers partagés Tous les dossiers partagés et les chiers téléchargés stockés dans ces derniers sont conservés. Avertissement Pour éviter la perte de données, sauvegardez et enregistrez les clés de chirement ou les mots de passe des dossiers partagés chirés dans un endroit sûr avant la migration. Important Les autorisations de dossiers sur le NAS de destination doivent être recongurées après la migration. Réseau Si le nombre de ports réseau ou les spécications des ports réseau sur le NAS de destinations sont diérents du NAS source, les paramètres réseau et virtuels suivants peuvent changer et nécessiter une reconguration : agrégation de ports, machines virtuelles, Thunderbolt et plus encore. Conguration Windows AD Les congurations Windows AD doivent être recongurées. Licences Les licences ne sont pas migrées. Avertissement An d’éviter de perdre toutes vos licences de logiciel, QNAP vous recommande de désactiver les licences sur le NAS source avant la migration des données. Serveurs d'appli‐ cations Si le NAS de destination possède moins de RAM que le NAS source, les fonctionnalités et applications suivantes peuvent ne pas fonctionner : Virtualization Station, Qsirch et Snapshots. Guide de l'utilisateur du TS-h1277AFX Migration du NAS 63Données et paramètres Après la migration du NAS Services Seuls les services pris en charge par le NAS de destination sont disponibles. Fonctionnalités multimédias Par défaut, certaines fonctionnalités multimédias sont désactivées. Migrer un NAS Important Avant d’eectuer la migration du NAS, assurez-vous de comprendre toutes les congurations requises et éventuelles modications après la migration. Pour plus de détails, consultez les rubriques suivantes :

• Conguration requise pour la migration des NAS

• Modications du statut et des paramètres après la migration du NAS

1. Éteignez le NAS source et le NAS de destination.

2. Retirez les disques.

Important QNAP recommande de suivre l’ordre des disques du NAS source lors de l’installation des disques. Notez l’ordre des plateaux de disque lorsque vous retirez les disques. a. Retirez les disques du NAS source. b. Retirez les plateaux de disque du NAS de destination.

3. Installez les disques.

a. Installez les disques du NAS source dans les plateaux de disque du NAS de destination. b. Insérez les plateaux de disque dans le NAS de destination.

4. Allumez le NAS de destination.

5. Connectez-vous à QuTS hero en tant qu'administrateur sur le NAS de destination.

Le NAS de destination recherche automatiquement la dernière mise à jour du rmware. Guide de l'utilisateur du TS-h1277AFX Migration du NAS 646. Dépannage Ce chapitre décrit les opérations de dépannage de base. Forcer Qnder Pro ou myQNAPcloud à localiser le NAS Si Qnder Pro ou myQNAPcloud sont incapables de localiser le NAS lors de l’installation de QuTS hero, les disques ou les données peuvent être défectueux.

2. Retirez tous les disques.

4. Localisez le NAS à l’aide de Qnder Pro ou de myQNAPcloud.

5. Réinsérer les disques.

6. Poursuivez l’installation de QuTS hero.

Remplacer à chaud les disques en panne Le NAS prend en charge le remplacement à chaud des disques dans les situations suivantes : Type de RAID Nombre de disques Situation RAID 1 2 Un disque membre tombe en panne. RAID 5 ≥ 3 Un disque membre tombe en panne. RAID 6 ≥ 4 Un ou deux disques membres tombent en panne. RAID 10 ≥ 4 (doit être un nombre pair) Panne d’un ou de deux disques membres dans deux paires diérentes. RAID 50 ≥ 6 Panne d’un disque par sous-groupe. RAID 60 ≥ 8 Panne de deux disques par sous-groupe. Triple Mirror Multiple de 3. (Par exemple, 3, 6, 9, 12 disques et ainsi de suite.) Un ou deux disques membres tombent en panne. RAID-TP ≥ 5 Un, deux ou trois disques membres tombent en panne.

1. Connectez-vous à QuTS hero.

Guide de l'utilisateur du TS-h1277AFX Dépannage 652. Allez dans Menu principal > Stockage et snapshots > Stockage > Disques/VJBOD.

3. Localisez le disque défectueux.

4. Préparez un nouveau disque avec une capacité identique ou supérieure au disque tombé en

5. Enlevez le disque défectueux de l’appareil.

6. Attendez environ 20 secondes ou jusqu’à ce que l’appareil émette deux bips.

7. Enlevez le disque dur en panne de la baie de lecteur de disque.

8. Insérez le nouveau disque dur dans la baie du disque.

9. Installez le nouveau disque.

Le NAS émet deux bips.

10. Allez dans Menu principal > Stockage et snapshots > Stockage > Stockage/Snapshots.

11. Localisez le pool de stockage qui contient le nouveau disque, puis vériez que l’état indique

Reconstruction. Récupérer des disques sains retirés involontairement Le NAS prend en charge la technologie de récupération RAID exclusive en vue de récupérer les groupes RAID déconnectés ou retirés involontairement. Les utilisateurs peuvent restaurer un groupe RAID 1, RAID 5, RAID 6, RAID 10, RAID 50, RAID 60, triple mirror ou RAID TP inactif du mode dégradé. Type de RAID Prise en charge de la Récupé‐ ration de RAID Nombre de disques Tolérance aux pannes de disque RAID 0 Oui ≥ 2 N/A RAID 1 Oui 2 1 RAID 5 Oui ≥ 3 1 RAID 6 Oui ≥ 4 2 RAID 10 Oui ≥ 4 (doit être un nombre pair) Panne d’un disque par sous-groupe. RAID 50 Oui ≥ 6 Panne d’un disque par sous-groupe. RAID 60 Oui ≥ 8 Panne de deux disques par sous-groupe. Guide de l'utilisateur du TS-h1277AFX Dépannage 66Type de RAID Prise en charge de la Récupé‐ ration de RAID Nombre de disques Tolérance aux pannes de disque Triple Mirror Oui Multiple de 3. (Par exemple, 3, 6, 9, 12 disques et ainsi de suite.)

RAID-TP Oui ≥ 5 3 Support et autres ressources QNAP fournit les ressources suivantes : Ressources URL Documentation https://download.qnap.com Liste de compatibilité https://www.qnap.com/compatibility Compatibilité des migrations NAS https://www.qnap.com/go/nas-migration Compatibilité des unités d'extension https://www.qnap.com/go/compatibility-expansion Portail de service https://service.qnap.com Statut de prise en charge des produits https://www.qnap.com/go/product/eol.php Téléchargements https://download.qnap.com Forum de la communauté https://forum.qnap.com Boutique d'accessoires QNAP https://shop.qnap.com Guide de l'utilisateur du TS-h1277AFX Dépannage 677. Glossaire Clé de cloud Code à 8 chires unique assigné à chaque appareil NAS myQNAPcloud Fournit divers services d’accès à distance tels que DDNS et myQNAPcloud Link myQNAPcloud Link Vous permet d’accéder aux appareils QNAP sur Internet sans devoir congurer des paramètres de transmission de ports complexes. Qnder Pro Utilitaire QNAP qui vous permet de localiser et d'accéder aux périphériques QNAP dans votre réseau local QuTS hero Système d'exploitation des NAS QNAP doté du système de chiers ZFS Guide de l'utilisateur du TS-h1277AFX Glossaire 688. Notications Ce chapitre fournit des informations sur la garantie, la non-responsabilité, les licences et les règlements fédéraux. Garantie limitée QNAP propose un service de garantie limitée sur ses produits. Votre produit matériel de marque QNAP est garanti contre les défauts de matériaux et de fabrication pour une période d’un (1) an ou plus à partir de la date gurant sur la facture. ("Période de garantie"). Veuillez examiner vos droits légaux sur www.qnap.com/warranty,. Ces derniers peuvent être modiés de temps à autre par QNAP à sa discrétion. Clause de non-responsabilité Les informations contenues dans ce document sont fournies en rapport aux produits de QNAP Systems, Inc. "QNAP". Aucune licence, expresse ou implicite, par estoppel ou autrement, à tout droit de propriété intellectuelle n’est accordée par ce document. Sous réserve des dispositions dans les termes et conditions de QNAP de vente pour ces produits, QNAP décline toute responsabilité, et QNAP décline toute garantie expresse ou implicite, relative à la vente et/ou l’ utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’adéquation d’une application en particulier, qualité marchande ou contrefaçon de brevet, droit d'auteur ou tout autre droit de propriété intellectuelle. En aucun cas, la responsabilité de QNAP ne pourra excéder le prix payé pour le produit en ce qui concerne les dommages directs, indirects, particuliers, accidentels ou consécutifs résultant de l'utilisation du produit, son logiciel ou de sa documentation. QNAP n'ore ni garantie ni représentation, implicite, explicite ou statutaire quant au contenu ou à l'utilisation des produits ou la documentation et tous les logiciels fournis, et décline plus particulièrement toute garantie en matières de qualité, performances, commercialisation ou adaptation à des ns particulières. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit. Nous vous recommandons de sauvegarder souvent votre système pour éviter de perdre des données. QNAP décline toute responsabilité de toutes sortes pour la perte de données ou la restauration des données. Si vous retournez l’un des composants du paquet de produits QNAP tels que le NAS (Network Attached Storage) en vue d’obtenir un remboursement ou un entretien, assurez-vous qu'ils sont soigneusement emballés pour l'expédition. Toute forme de dommages dus à un emballage inapproprié ne sera pas indemnisé. Les caractéristiques, les fonctions et les spécications du produit sont susceptibles d'être modiées sans préavis. Les informations de la présente sont susceptibles d'être modiées sans préavis. Notez par ailleurs que les symboles ® et ™ ne sont pas utilisés dans le texte. Guide de l'utilisateur du TS-h1277AFX Notications 69Copyright et marques commerciales Copyright © 2024 QNAP Systems, Inc. Tous droits réservés. QNAP ainsi que d’autres noms de produits et logos QNAP sont des marques propriétaires ou des marques déposées de QNAP Systems, Inc. Les termes HDMI, interface multimédia haute dénition HDMI et habillage commercial HDMI, et les logos HDMI sont des marques commerciales et des marques déposées de HDMI Licensing Administrator, Inc. Les autres produits et noms de société mentionnés dans la présente sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs. GNU General Public License Version 3, 29 June 2007 Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed. Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users. We, the Free Software Foundation, use the GNU General Public License for most of our software; it applies also to any other work released this way by its authors. You can apply it to your programs, too. When we speak of free software, we are referring to freedom, not price. Our General Public Licenses are designed to make sure that you have the freedom to distribute copies of free software (and charge for them if you wish), that you receive source code or can get it if you want it, that you can change the software or use pieces of it in new free programs, and that you know you can do these things. To protect your rights, we need to prevent others from denying you these rights or asking you to surrender the rights. Therefore, you have certain responsibilities if you distribute copies of the software, or if you modify it: responsibilities to respect the freedom of others. For example, if you distribute copies of such a program, whether gratis or for a fee, you must pass on to the recipients the same freedoms that you received. You must make sure that they, too, receive or can get the source code. And you must show them these terms so they know their rights. Guide de l'utilisateur du TS-h1277AFX Notications 70Developers that use the GNU GPL protect your rights with two steps: (1) assert copyright on the software, and (2) oer you this License giving you legal permission to copy, distribute and/or modify it. For the developers' and authors' protection, the GPL clearly explains that there is no warranty for this free software. For both users' and authors' sake, the GPL requires that modied versions be marked as changed, so that their problems will not be attributed erroneously to authors of previous versions. Some devices are designed to deny users access to install or run modied versions of the software inside them, although the manufacturer can do so. This is fundamentally incompatible with the aim of protecting users' freedom to change the software. The systematic pattern of such abuse occurs in the area of products for individuals to use, which is precisely where it is most unacceptable. Therefore, we have designed this version of the GPL to prohibit the practice for those products. If such problems arise substantially in other domains, we stand ready to extend this provision to those domains in future versions of the GPL, as needed to protect the freedom of users. Finally, every program is threatened constantly by software patents. States should not allow patents to restrict development and use of software on general-purpose computers, but in those that do, we wish to avoid the special danger that patents applied to a free program could make it eectively proprietary. To prevent this, the GPL assures that patents cannot be used to render the program non-free. The precise terms and conditions for copying, distribution and modication follow. Terms and Conditions

Avis CE Cet appareil est conforme aux normes CE de Classe B. Avis UKCA Cet appareil est conforme aux exigence UKCA pour les produits vendus en Grande-Bretagne. Avis FCC Avis de la FCC Classe B Cet appareil est conforme à la section 15 du règlement de la FCC. L’utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.

2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences

risquant d’engendrer un fonctionnement indésirable. Guide de l'utilisateur du TS-h1277AFX Notications 79Remarque Cet appareil a été testé et déclaré conforme aux limites dénies pour les appareils numériques de Classe B suivant l’article 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l’appareil est utilisé dans un environnement résidentiel. Cet appareil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux instructions. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences indésirables à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l’appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Réorienter ou déplacer l’antenne réceptrice.

• Augmenter la distance entre l’appareil et le récepteur.

• Connecter l’appareil à un circuit diérent de celui auquel le récepteur est connecté.

• Consulter le revendeur ou un technicien radio/télévision expérimenté pour de l'aide. Important Toute modication apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil. Avis VCCI VCCI–B Avis BSMI Guide de l'utilisateur du TS-h1277AFX Notications 80SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产 品可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素

Guide de l'utilisateur du TS-h1277AFX Notications 81
