Type de produit	Routeur Wi-Fi 4G LTE avec fonction répéteur
Marque	Pioneer
Modèle	DCTWR204
Dimensions (L × l × h)	149 × 77 × 30 mm (estimation)
Poids (hors antenne)	350 g
Alimentation	12 V CC (adaptateur secteur inclus)
Consommation électrique	Environ 0,5 A
Température de fonctionnement	-20 °C à +60 °C
Connexions simultanées	Jusqu'à 32 appareils
Bandes Wi-Fi	Double bande 2,4 GHz et 5 GHz (802.11 b/g/n)
Sécurité Wi-Fi	WPA2-PSK, WPA, TKIP, AES
Réseau mobile	4G LTE CAT4 (repli 3G), débit montant 50 Mbit/s, descendant 150 Mbit/s
Ports LAN	2 ports Ethernet (1 LAN + 1 LAN/WAN)
Emplacements SIM	2 emplacements Nano SIM
Fonctions principales	Wi-Fi invité, contrôle parental, filtrage MAC/IP/port, redirection de port, DMZ, UPnP, DDNS, VPN, minuterie de mise en veille, mode obscur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ni de produits abrasifs.
Sécurité	Ne pas démonter ni modifier l'appareil. Éviter tout contact avec l'eau. Utiliser uniquement le fusible recommandé (F 3,0 A/250 V).
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Antenne vendue séparément. Contacter le SAV Pioneer pour toute réparation.

FOIRE AUX QUESTIONS - DCTWR204 PIONEER

Comment tester la vitesse de connexion du routeur DCTWR204 ?

Utilisez une application de test de vitesse comme Ookla Speedtest. Assurez-vous que votre appareil est connecté au Wi-Fi du routeur avant de lancer le test.

Quelle vitesse de téléchargement est nécessaire pour regarder la télévision via le routeur ?

Pour une vidéo en définition standard, comptez 3 Mbit/s ; pour la haute définition, 5 Mbit/s.

Mon téléphone est connecté au routeur mais je n'ai pas de signal téléphonique. Pourquoi ?

Le DCTWR204 fournit une connexion Wi-Fi, pas un signal téléphonique classique. Vous pouvez utiliser des applications comme WhatsApp ou FaceTime pour les appels, mais pas les appels vocaux traditionnels ni les SMS.

Je suis connecté au Wi-Fi avec un bon signal, mais rien ne charge. Que faire ?

Un bon signal Wi-Fi ne garantit pas un bon signal 3G/4G. Essayez de déplacer le routeur dans un autre endroit, vérifiez le solde de données sur votre carte SIM, ou si vous utilisez le mode WWAN, assurez-vous que la source Wi-Fi est fiable.

Pourquoi mon téléphone a-t-il une vitesse Internet plus rapide que le routeur DCTWR204 ?

Le routeur est optimisé pour les zones rurales où le signal 3G/4G est faible. En zone urbaine avec un bon signal, votre téléphone peut être plus rapide. Le DCTWR204 excelle là où les autres appareils peinent à se connecter.

J'ai oublié le mot de passe administrateur. Comment le réinitialiser ?

Maintenez le bouton Réinitialiser enfoncé pendant 5 secondes. Cela rétablira les paramètres d'usine, y compris le mot de passe administrateur qui se trouve sur l'étiquette du routeur.

Le DCTWR204 fonctionne-t-il en 5G ?

Non, il ne supporte pas la 5G. Il utilise les réseaux 4G LTE (avec repli 3G). La 5G n'est pas encore largement disponible et n'est pas nécessaire pour ses fonctionnalités.

Le routeur fonctionne-t-il lorsque le véhicule se déplace ?

Oui, en utilisant la connexion 3G/4G (et non le Wi-Fi public), le routeur reste connecté même en mouvement.

Pourquoi la connexion se coupe-t-elle en entrant ou sortant de la portée d'une source Wi-Fi ?

Le routeur bascule automatiquement sur la source Wi-Fi (WWAN) configurée. Si vous sortez de sa portée, la LED WWAN s'éteint. Vous devez alors sélectionner manuellement une autre source (SIM1 ou SIM2) dans l'interface Web.

L'adresse 192.168.0.1 n'ouvre pas l'interface Web. Que faire ?

Vérifiez que votre appareil est bien connecté au Wi-Fi du DCTWR204. Si vous avez modifié l'adresse IP du réseau LAN, utilisez la nouvelle adresse. Essayez aussi le navigateur Google Chrome.

MODE D'EMPLOI DCTWR204 PIONEER

Nous vous remercions d'avoir acheté ce produit Pioneer.

Veuillez lire attentivement ces instructions afin d'apprendre à manipuler votre modèle correctement. Lorsque vous avez terminé, conservez ce document en lieu sûr afin de pouvoir vous y référer plus tard.

Précautions à prendre....6

Précautions à prendre en matière de sécurité....7

Clause de non responsabilité.... 10

Modalités de lecture de ce manuel.... 11

Précautions d'utilisation.... 12

Vérification des accessoires.... 13

Avant d'installer le produit.... 14

Précautions à prendre avant l'installation 15

Installation 16

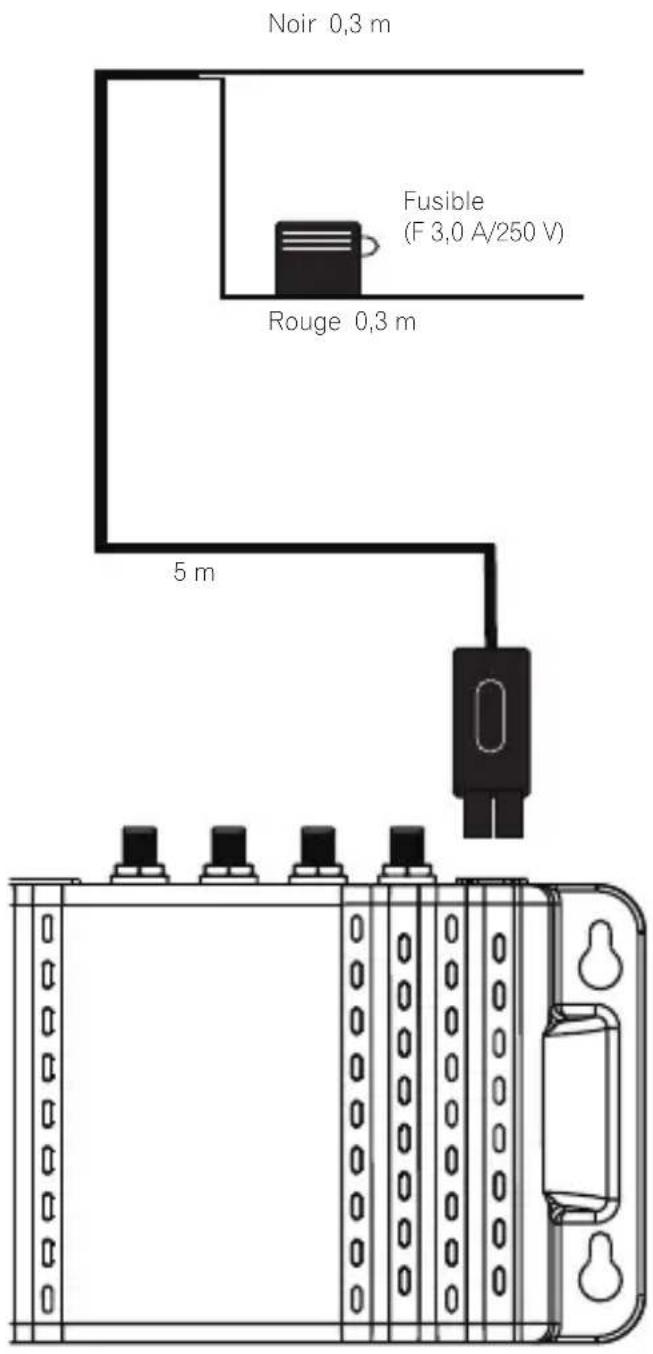

Branchement du câble d'alimentation.... 17

Présentation du produit 19

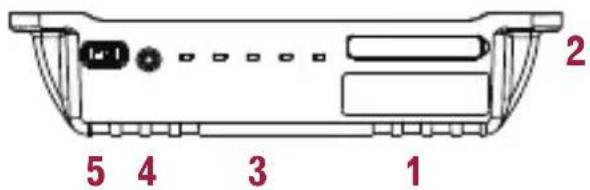

Nom des pièces....19

Signification de l'état de la LED....20

Utilisation de ce produit....21

Etape initiale 21

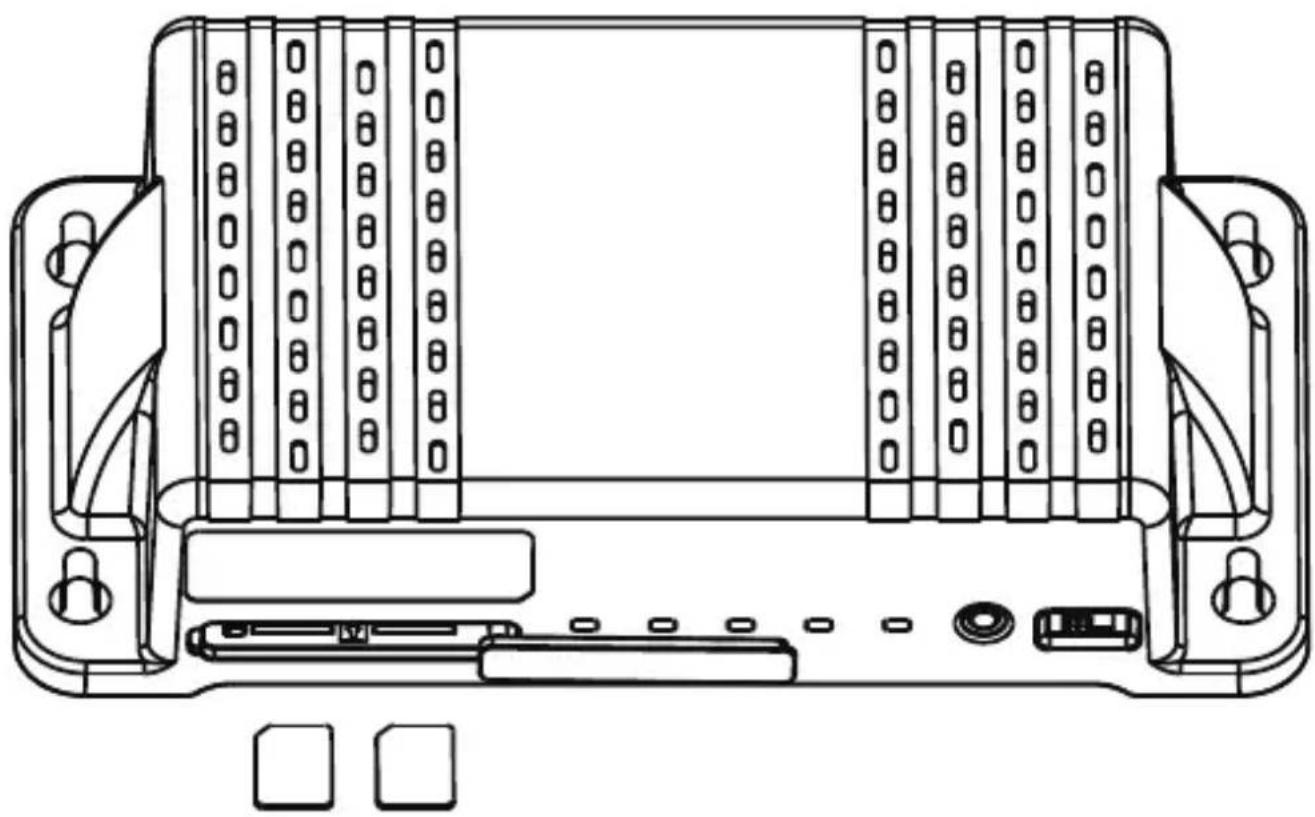

Installation de la carte SIM 21

Mise sous tension 22

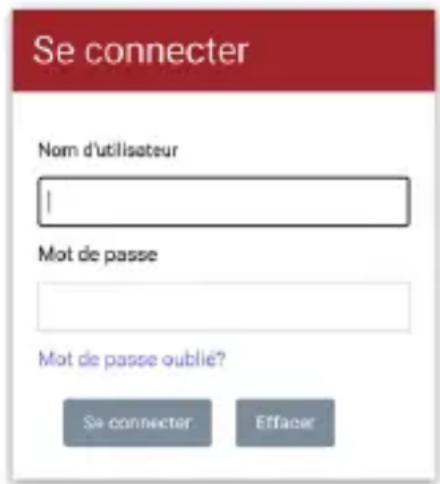

Configuration....22

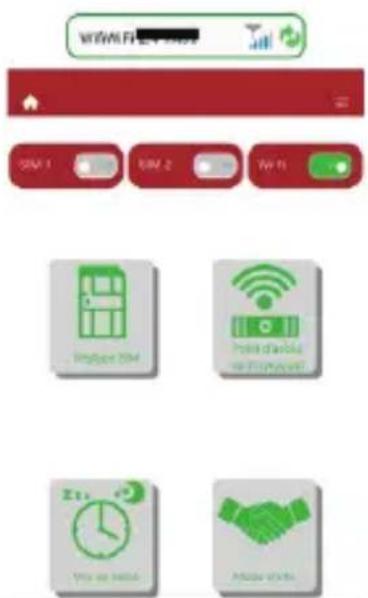

Connexion 23

Connexion de réseau mobile....23

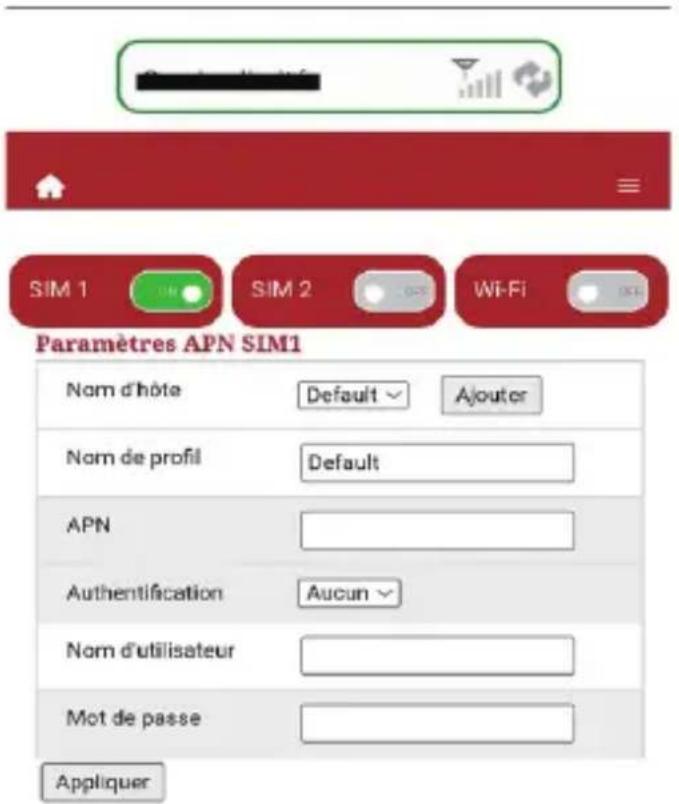

APN 24

WWAN 25

Gestion du routeur....26

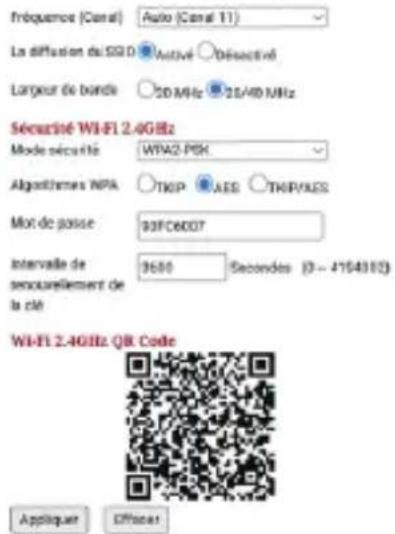

Wi-Fi 2,4 GHz et Wi-Fi 5,0 GHz 27

Wi-Fi invité (mode Invité)....28

Point d'accès WWAN....28

Minuterie de mise en veille....28

Paramètres professionnels....29

Mode Obscur 29

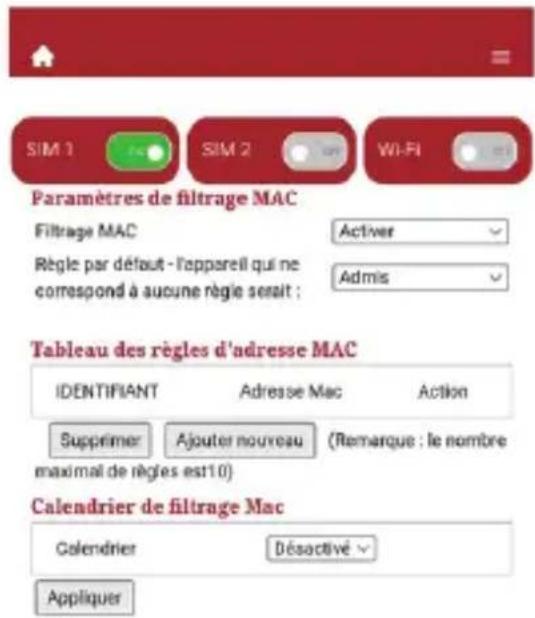

Filtrage par adresse MAC 29

Filtrage par IP/port....29

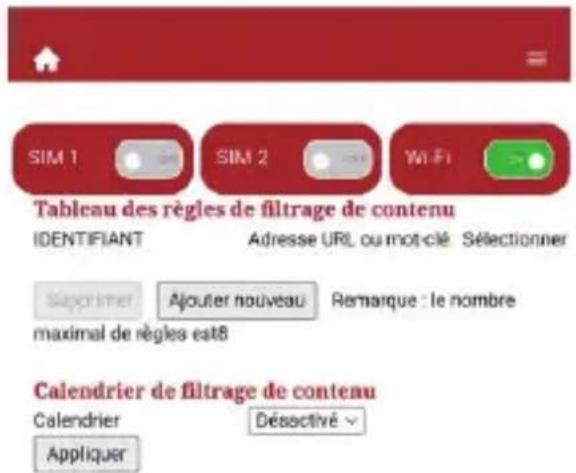

Filtrage par contenu 30

Redirection de port 30

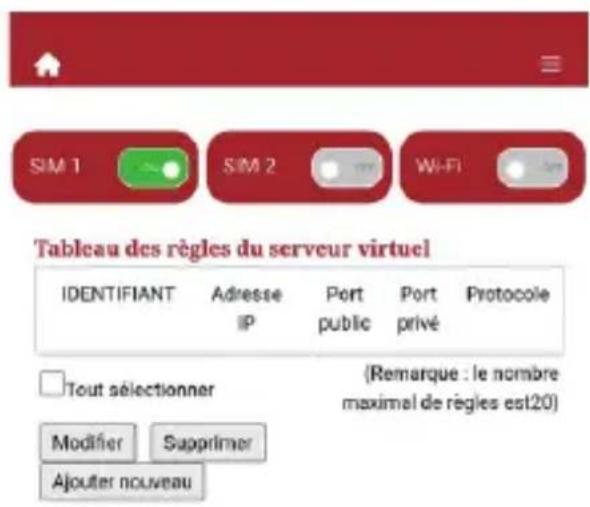

Serveur virtuel 30

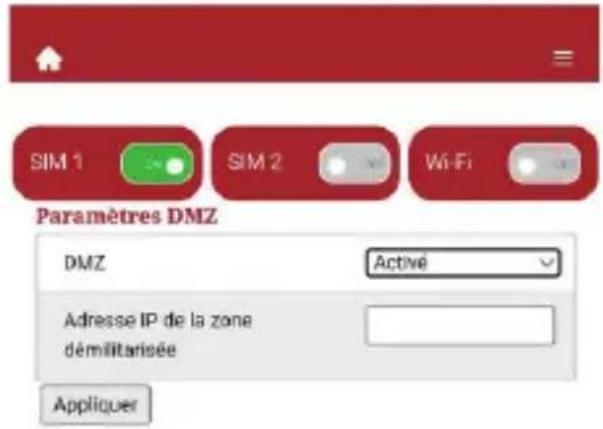

DMZ....31

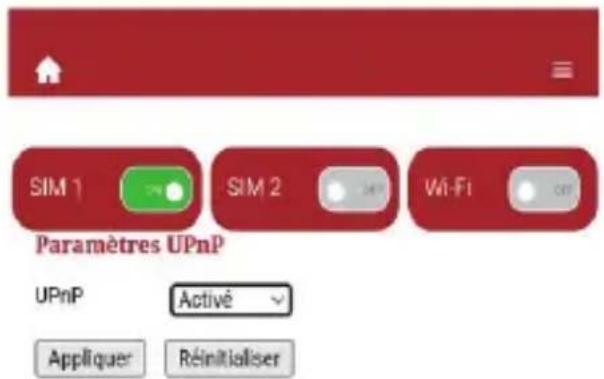

UPnP 31

Contrôle parental 31

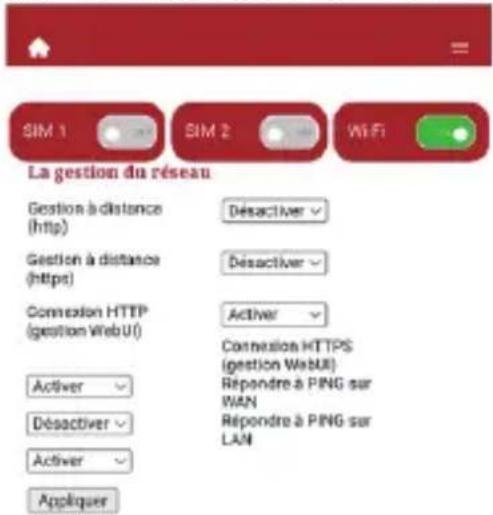

Gestion du réseau 32

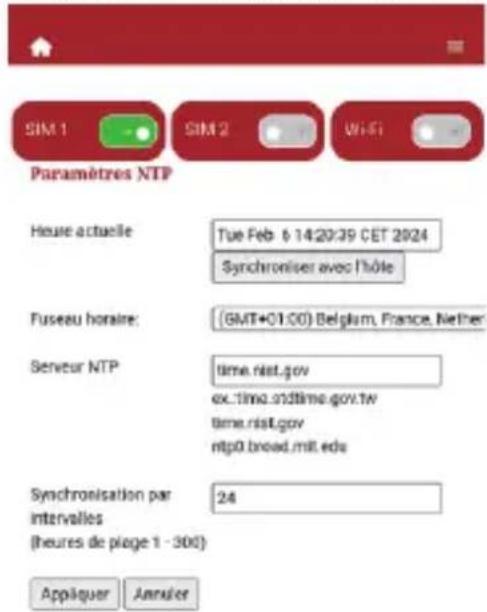

NTP 32

Sauvegarder et restaurer 32

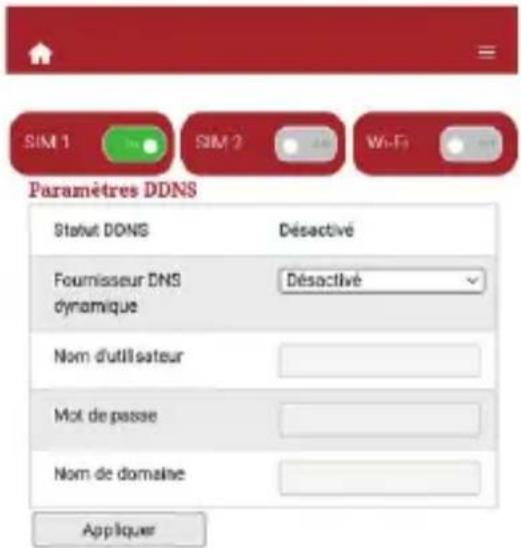

DNS dynamique (DDNS)....33

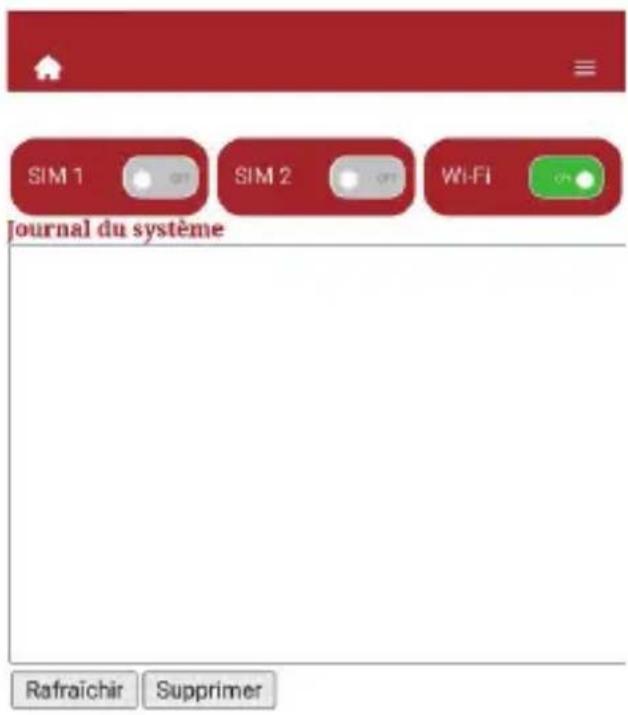

Journal du système 34

Marques commerciales et droits d'auteur.... 35

Guide de dépannage 36

Spécifications.... 38

Déclaration de conformité à la directive RED relative aux équipements radioélectriques 2014/53/UE

Fabricant :

Pioneer Corporation

Représentant autorisé et importateur pour l'UE :

Pioneer Europe NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium/Belgique

https://www.pioneer-car.eu/eur/

[*] DCT-WR204

English:

Le soussigné, Pioneer, déclare que l'équipement radioélectrique du type [*] est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante:

Déclaration de conformité à la réglementation sur les équipements radioélectriques de 2017

Fabricant :

Pioneer Corporation

Représentant autorisé et importateur pour le Royaume-Uni :

Pioneer Europe NV

Par la présente, Pioneer déclare que le type d'équipement radioélectrique [*] est conforme à la norme UK SI 2017 n°1206.

Le texte intégral de la déclaration de conformité pour le Royaume-Uni est disponible à l'adresse internet suivante :

http://www.pioneer-car.eu/compliance

Précautions à prendre

Certaines lois nationales et étatiques peuvent interdire ou restreindre l'installation et l'utilisation de ce produit dans votre véhicule. Veuillez vous conformer à toutes les lois et réglementations applicables concernant l'utilisation, l'installation et le fonctionnement de ce produit. Il en va de la responsabilité de l'utilisateur, conformément à toutes les lois et ordonnances applicables.

Informations destinées aux utilisateurs concernant la collecte et l'élimination des équipements anciens et des piles usagées

(Symbole pour les équipements) (Exemples de symboles pour les piles)

Ces symboles apposés sur les produits, les emballages et/ou

les documents d'accompagnement signifient que les produits électriques et électroniques et les batteries/piles usagés ne doivent pas être mélangés avec les ordures ménagères.

Pour un traitement, une récupération et un recyclage appropriés des produits anciens et des batteries/piles usagées, veuillez les apporter aux points de collecte applicables conformément à votre législation nationale.

En éliminant ces produits et ces batteries/piles correctement, vous aiderez à économiser des ressources précieuses et à éviter tout effet négatif potentiel sur la santé humaine et l'environnement susceptible de résulter d'un traitement des déchets incorrect.

Pour plus d'informations sur la collecte et le recyclage des produits anciens et des piles usagées, veuillez contacter votre municipalité, votre service d'élimination des déchets ou le point de vente où vous avez acheté les articles.

Ces symboles ne sont valables que dans l'Union européenne.

Pour les pays situés en dehors de l'Union Européenne :

Si vous souhaitez mettre ces articles au rebut, veuillez contacter les autorités locales ou votre revendeur et leur demander quelle est la méthode d'élimination correcte.

ATTENTION

- Le symbole graphique — apposé sur le produit signifie « courant continu ».

Précautions à prendre en matière de sécurité

Respectez toujours les précautions décrites ici pour éviter de vous blesser et de blesser autrui et pour prévenir tout dommage à la propriété.

Mesures de protection importantes

AVERTISSEMENT

• N'installez pas ce produit dans votre véhicule si son emplacement ou son utilisation risque d'obstruer la vue dégagée du conducteur sur la route ou le fonctionnement d'un airbag du véhicule. Il incombe également au conducteur de se familiariser et de se conformer aux lois, règles et règlements du lieu de conduite, notamment, par exemple, les droits à la vie privée des passagers, et d'éviter d'utiliser l'appareil dans un endroit où son installation ou son utilisation est interdite.
• Il en va de la responsabilité de l'utilisateur, conformément à toutes les lois et ordonnances applicables.
• Pioneer n'est pas responsable des dommages dus à une installation autre que celle décrite, ni à l'utilisation du produit. Pioneer assume la responsabilité de tous dommages ou pertes encourus en conséquence.
• Toute obstruction ou autre interférence avec l'airbag, déployé ou non déployé, doit être évitée et, par conséquent, une installation par un professionnel s'impose.
• Nous recommandons de faire configurer et installer ce produit par un technicien expérimenté ayant reçu une formation spécialisée en électronique mobile.

Informations de sécurité importantes

# AVERTISSEMENT

• Ne laissez pas ce produit entrer en contact avec des liquides. Cela pourrait entraîner un choc électrique. En outre, un contact avec des liquides pourrait entraîner des dommages au produit, de la fumée et une surchauffe.
• Si un liquide ou des corps étrangers pénètrent à l'intérieur de ce produit, garez votre véhicule dans un endroit sûr, coupez le contact (ACC OFF) et consultez votre revendeur ou la station technique Pioneer agréée la plus proche. N'utilisez pas ce produit dans cet état car cela pourrait entraîner un incendie, un choc électrique ou une autre défaillance.
• Si vous remarquez de la fumée, un bruit ou une odeur étrange provenant de ce produit, ou tout autre signe anormal, coupez immédiatement l'alimentation et consultez votre revendeur ou la station technique Pioneer agréée la plus proche. L'utilisation de ce produit dans cet état peut entraîner des dommages permanents au système.
• Ne démontez pas ou ne modifiez pas ce produit, car des composants haute tension se trouvant à l'intérieur peuvent provoquer un choc électrique. Veillez à consulter votre revendeur ou la station technique Pioneer agréée la plus proche pour une inspection interne, des réglages ou des réparations.

Pour assurer une conduite en toute sécurité

AVERTISSEMENT

- Ne pas commander ou utiliser ce produit pendant la conduite. Garez votre véhicule en toute sécurité avant d'utiliser ce produit.

Précautions à prendre avant de raccorder le système

ATTENTION

• Installez solidement ce produit. Si ce produit n'est pas installé solidement, il peut tomber pendant la conduite et provoquer un accident. Inspectez ce produit régulièrement.
• Sécurisez l'ensemble du câblage avec des serre-câbles ou du ruban isolant. Ne laissez aucun câblage nu exposé.
• Installez ce produit uniquement dans des zones bien ventilées.
• Assurez-vous que la tension et le courant nominal de la source d'alimentation répondent aux exigences de l'appareil. Ne raccordez pas l'appareil à une source d'alimentation inadaptée.

Pour prévenir les dommages

AVERTISSEMENT

- Lors du remplacement du fusible, veillez à utiliser uniquement un fusible du calibre recommandé pour ce produit.

Précautions à prendre avant l'installation

ATTENTION

Pour installer ce produit, observez toujours les précautions suivantes :

• Pour assurer une installation correcte, veillez à utiliser les pièces fournies de la manière spécifiée. Si des pièces ne sont pas fournies avec ce produit, utilisez des pièces compatibles de la manière spécifiée après avoir fait vérifier leur compatibilité par votre revendeur. Si des pièces autres que celles fournies ou compatibles sont utilisées, elles peuvent endommager les pièces internes de ce produit ou se détacher, et le produit risque de se détacher.
• N'installez pas ce produit dans des endroits où il pourrait nuire aux performances de l'un des systèmes d'exploitation ou des dispositifs de sécurité du véhicule, notamment les boutons des airbags ou des feux de détresse.
• N'installez jamais ce produit devant ou à côté de l'emplacement du tableau de bord, de la portière ou du pilier à partir duquel l'un des airbags de votre véhicule se déploierait. Veuillez vous référer au guide d'utilisation de votre véhicule pour pouvoir situer la zone de déploiement des airbags frontaux.
• N'installez jamais ce produit devant ou à côté de l'emplacement du tableau de bord, de la portière ou du pilier à partir duquel l'un des airbags de votre véhicule se déploierait. Veuillez vous référer au guide d'utilisation de votre véhicule pour pouvoir situer la zone de déploiement des airbags frontaux.
• Consultez votre revendeur le plus proche si l'installation nécessite de percer des trous ou d'apporter d'autres modifications au véhicule.
• N'installez pas ce produit dans des endroits soumis à des températures élevées ou à l'humidité, tels que :

— les endroits à proximité d'un radiateur, d'un évent ou d'un climatiseur ;
— les environnements clos subissant une mauvaise évacuation de la chaleur ;
— les endroits qui peuvent être exposés à la pluie, comme près de la portière ou sur le plancher du véhicule.

Clause de non responsabilité

• En aucun cas Pioneer ne pourra être tenu pour responsable des dommages indirects, accessoires ou consécutifs résultant de la vente ou de l'utilisation du produit.
• Cette clause de non-responsabilité s'applique aussi bien pendant qu'après les conditions de la garantie.
• Pioneer ne sera pas tenu responsable des coûts encourus à la suite de l'utilisation des services de données mobiles. L'utilisation des données peut s'avérer coûteuse. Les informations « statistiques » relatives à l'utilisation des données ne doivent être utilisées qu'à titre indicatif, car elles sont parfois imprécises. Pour obtenir des informations précises sur l'utilisation des données, vous devez contacter votre fournisseur de services.
• Pour assurer votre propre sécurité et éviter d'endommager inutilement votre appareil, veuillez lire et observer les consignes de sécurité suivantes :
• Ce produit est destiné à un usage privé et non commercial.
• Vous êtes seul(e) responsable de la façon dont vous utilisez votre appareil et de toutes les conséquences de son usage. L'usage de l'appareil est soumis à des mesures de sécurité pour protéger les utilisateurs et leur environnement.
• Le produit doit être installé conformément aux instructions du fabricant.
• Utilisez uniquement des accessoires homologués ! N'utilisez pas le produit avec des produits ou des accessoires incompatibles.
• Manipulez toujours avec délicatesse le produit et ses accessoires et rangez-les dans un endroit propre et à l'abri de la poussière.
• Disposez les câbles d'alimentation, d'antenne et Ethernet de sorte que personne ne puisse marcher dessus ou placer d'autres objets dessus. Évitez d'imposer une contrainte mécanique aux connecteurs.
• Ne démontez pas le produit en plusieurs parties. L'appareil ne contient aucun composant réparable par l'utilisateur. Un montage incorrect peut entraîner un choc électrique ou un dysfonctionnement.
• N'apportez aucune modification au produit, car cela invaliderait les demandes de garantie.
• N'ouvrez jamais l'appareil ! Toute tentative de réparation par des personnes non qualifiées peut être dangereuse et invalider les demandes de garantie !
• Si votre appareil ou ses accessoires ont été immergés dans l'eau, perforés ou soumis à une chute grave, ne les utilisez pas tant qu'ils n'ont pas été vérifiés par un centre de service après-vente agréé.
• Cet appareil, comme tout appareil sans fil, fonctionne sur des signaux radio qui ne peuvent pas garantir la connectivité dans toutes les conditions. Par conséquent, ne vous fiez jamais uniquement à un appareil sans fil pour une communication d'urgence ou n'utilisez pas l'appareil dans des situations où l'interruption de la connectivité des données pourrait entraîner la mort, des blessures corporelles, des dommages matériels, la perte de données ou d'autres pertes.

Modalités de lecture de ce manuel

Notation Signification
	Ces symboles sont utilisés pour attirer votre attention sur les éléments dont vous devez avoir conscience lorsque vous utilisez ce produit et sur les éléments dont vous devez avoir conscience pour maintenir ses performances.
Remarque/Remarques	Les remarques fournissent des conseils utiles et des informations complémentaires sur les fonctionnalités du produit.
→« ○○○○»	Les guillemets sont utilisés pour indiquer les références et les réglages.

• Les illustrations et les exemples d'écrans utilisés dans ce manuel peuvent différer du produit réel.
• Les écrans réels du produit peuvent être modifiés sans préavis dans le but d'améliorer les performances et les fonctionnalités du produit.

Précautions d'utilisation

⚠️ Précautions lors de la manipulation de ce produit

• N'utilisez pas le produit dans un environnement clos ou dans des endroits subissant une mauvaise dissipation thermique. En outre, n'utilisez pas le produit dans des endroits où la ventilation est limitée.
• Protégez le produit contre l'humidité, l'eau, la pluie, la neige ou les embruns et n'utilisez le produit que dans des environnements secs.
• N'exposez jamais le produit à des températures élevées ou à un froid extrême. Respectez la température de fonctionnement spécifiée dans les données techniques.
• Ne couvrez pas le produit afin de permettre à la chaleur de s'échapper.
• N'exposez pas le produit ou ses accessoires à des flammes nues.
• Ne laissez pas tomber intentionnellement le produit ou ne le soumettez pas à des chocs extrêmes.
• Ce produit, comme tous les produits électriques, ne convient pas aux enfants !
• Ce produit n'est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et/ou de connaissances, à moins qu'ils ne soient surveillés par une personne responsable de leur sécurité ou qu'ils n'aient reçu des instructions de votre part sur la façon d'utiliser l'appareil.

Précaution - Batterie du véhicule

Ce produit est destiné à être alimenté en permanence, même si le contact du véhicule est éteint. Pour éviter que le produit ne vide la batterie du véhicule, veuillez éteindre l'appareil lorsque la batterie du véhicule n'est pas régulièrement rechargée.

Pour se protéger de la surchauffe, le DCT-WR204 peut s'éteindre automatiquement.

Pour le rétablir, veuillez mettre l'appareil ON> OFF >ON.

Vérification des accessoires

Appareil principal × 1 Câble d'alimentation (5 m) × 1

Garantie × 1 Guide de démarrage rapide × 1

Avant d'installer le produit

⚠ AVERTISSEMENT

- Lors de l'installation du produit dans un véhicule équipé d'un airbag, ne l'installez jamais sur le cache de l'airbag et à des endroits risquant d'entraver le déploiement de l'airbag. L'airbag pourrait ne pas de déployer normalement, le produit pourrait se détacher en raison du déploiement de l'airbag, provoquant ainsi des accidents et des blessures.

ATTENTION

• Vérifiez d'abord auprès du fabricant du véhicule les précautions liées aux travaux d'installation lors de l'installation du produit dans un véhicule équipé d'airbags. Sinon, il existe un risque de dysfonctionnement de l'airbag.
• Utilisez toujours les pièces fournies comme spécifié. Il existe un risque de défaillance du produit si d'autres pièces sont utilisées.
• Installez ce produit dans un endroit où il n'entravera pas le fonctionnement des équipements du véhicule et la capacité à le conduire.

Précautions à prendre avant de raccorder le système

• Installez solidement ce produit. Si ce produit n'est pas installé solidement, il peut tomber pendant la conduite et provoquer un accident. Inspectez ce produit régulièrement.
• Sécurisez l'ensemble du câblage avec des serre-câbles ou du ruban isolant. Ne laissez aucun câblage nu exposé.
• Installez ce produit uniquement dans des zones bien ventilées.
• Assurez-vous que la tension et le courant nominal de la source d'alimentation répondent aux exigences de l'appareil. Ne raccordez pas l'appareil à une source d'alimentation inadaptée.
• Choisissez un lieu de travail à l'abri de la poussière et des particules en suspension dans l'air.

Précautions à prendre avant l'installation

Avant d'installer et de sécuriser le produit

Pour installer ce produit, observez toujours les précautions suivantes :

• Pour assurer une installation correcte, veillez à utiliser les pièces fournies de la manière spécifiée. Si des pièces ne sont pas fournies avec ce produit, utilisez des pièces compatibles de la manière spécifiée après avoir fait vérifier leur compatibilité par votre revendeur. Si des pièces autres que celles fournies ou compatibles sont utilisées, elles peuvent endommager les pièces internes de ce produit ou se détacher, et le produit risque de se détacher.
• N'installez pas ce produit dans des endroits où il pourrait nuire aux performances de l'un des systèmes d'exploitation ou des dispositifs de sécurité du véhicule, notamment les boutons des airbags ou des feux de détresse.
• N'installez jamais ce produit devant ou à côté de l'emplacement du tableau de bord, de la portière ou du pilier à partir duquel l'un des airbags de votre véhicule se déploierait. Veuillez vous référer au guide d'utilisation de votre véhicule pour pouvoir situer la zone de déploiement des airbags frontaux.
• N'installez pas ce produit dans des endroits soumis à des températures élevées ou à l'humidité, tels que :
  — les endroits à proximité d'un radiateur, d'un évent ou d'un climatiseur :
  — les environnements clos subissant une mauvaise évacuation de la chaleur ;
  — les endroits qui peuvent être exposés à l'eau, comme près de la portière ou par infiltration depuis l'ouverture réalisée pour l'antenne.

Installation

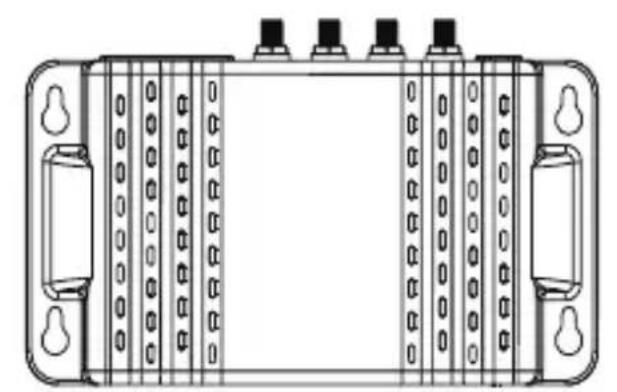

Position d'installation recommandée

• Le produit peut être monté à l'horizontale sur une surface plane ou à la verticale jusqu'à un angle de 90 degrés en orientant les connecteurs d'antenne vers le haut.
• Puisqu'il est possible qu'il faille changer de carte SIM selon la destination, nous vous recommandons de monter le produit de façon à permettre un accès facile pour l'utilisateur aux emplacements SIM et aux LED.

Correct Incorrect

Raccordement de l'antenne

• L'antenne MIMO SH-IN2784 est fournie avec son propre manuel d'installation.
- L'antenne SH-IN2784 est connectée au routeur via 4 connecteurs SMA. Ces connecteurs SMA ont une polarité spécifique et ne peuvent donc pas être connectés au mauvais port.
- Serrez les SMA à l'aide d'une clé dynamométrique réglée entre 0,3 et 0,6 Nm.

Branchement du câble d'alimentation

Veillez à débrancher la borne ⊖ de la batterie du véhicule avant de brancher le câble d'alimentation.

Noir 0,3 m Fusible (F 3,0 A/250 V) Rouge 0,3 m 5 m

Fil de terre (noir)

À raccorder solidement à la partie métallique de la carrosserie du véhicule. Pour éviter le bruit, effectuez le raccordement aussi près que possible de l'appareil de navigation.

+ Alimentation par batterie (rouge)

Raccordez toujours le circuit d'alimentation alimenté par la batterie, que le contact du véhicule soit mis ou coupé. Veillez à vous raccorder à une alimentation de batterie directe qui ne se coupera pas après le verrouillage prolongé du véhicule ou du camping-car.

Remarque :

Raccordez le fil conducteur rouge à la borne après le câblage à travers le boîtier de fusibles du véhicule.

- Pour éviter la fumée et l'endommagement du produit, veillez d'abord à raccorder solidement le fil conducteur noir (terre) de ce produit à la partie métallique de la carrosserie du véhicule. Raccordez des fils conducteurs noirs séparés (terre) pour les produits à forte consommation de courant tels qu'un amplificateur de puissance. Si tous les raccordements sont effectués en même temps, il existe un risque de fumée ou d'endommagement du produit lorsque les vis se desserrent ou se détachent complètement.

Fil de connexion noir (terre)

Partie métallique de la carrosserie du véhicule

*1 Vis et borne non fournies avec cet appareil

Attention

Ce produit n'est pas compatible avec les chargeurs allume-cigares. N'utilisez que le câble fourni par Pioneer dans la boîte.

Attention

Lors du remplacement du fusible, veillez à utiliser uniquement un fusible du calibre recommandé pour ce produit. Ne remplacez pas le fusible par un fusible d'un calibre supérieur, car cela pourrait provoquer un incendie et/ou de la fumée. Si le fusible continue de sauter après remplacement, contactez un revendeur Pioneer près de chez vous pour une inspection plus poussée.

Attention

Ne raccourcissez ni n'allongez aucun fil. Si vous le faites, le circuit de protection (porte-fusible, résistance-fusible ou filtre, etc.) peut ne pas fonctionner correctement.

Attention

Assurez-vous que les câbles et les fils n'interfèrent pas ou ne se coincent pas dans les pièces mobiles du véhicule, en particulier le volant, le levier de vitesse, le frein à main, les rails de siège coulissants, les portières ou les commandes du véhicule.

Attention

Pour éviter que les câbles ne s'enroulent autour du cou d'un enfant, les câbles doivent être placés à un endroit où les nourrissons ou les enfants en bas âge ne peuvent pas facilement les atteindre, par exemple, cachés dans une doublure ou solidement ancrés tous les 20 cm à l'aide d'attaches.

Présentation du produit

1. Nom des pièces

Arrière

2 1 3 4 5

① Étiquette principale Inclut le nom d'utilisateur et le mot de passe
② Couvercle de carte SIM Couvre 2 emplacements SIM compatibles avec la nano SIM
③ LED d'état Permettent de vérifier l'état et le fonctionnement de l'appareil
④ Bouton Réinitialiser Appuyez une fois pour réinitialiser l'appareil
⑤ Bouton Marche/Arrêt Faites glisser pour mettre l'appareil sous tension

⑥ Connecteur d'alimentation principal
⑦ Connecteurs d'antenne LTE™
⑧ Connecteurs d'antenne Wi-Fi
⑨ Ports LAN Avec LED d'état. Le port 1 correspond au WAN/LAN
⑩ Évents de refroidissement Ne couvrez pas les évents de refroidissement
⑪ Points de montage Quatre points de montage, un sur chaque coin du châssis

Signification de l'état de la LED

LED Couleur Action Description des fonctions Commandé par
Alimentation	Rouge Réservé pour un usage futur	Routeur
	Ver t Allumé Alimentation CC existante	MCU et routeur
	Bleu Réservé pour un usage futur	Routeur
	Blanc RVB tous clignotants Mise à jour logicielle	Routeur
Wi-Fi (réseau propre)	Vert	Allumé	Wi-Fi connecté avec un client Wi-Fi	Routeur
	Éteint	Éteint	Wi-Fi non connecté	Routeur
Réseau Wi-Fi public (WWAN)	Ver t Allumé WAN Wi-Fi public connecté	Routeur
	Éteint	Éteint	Pas de connexion Wi-Fi publique	Routeur
SIM 1	Rouge	Clignotant	Erreur SIM/inexistante	Routeur
	Rouge	Signal faible RSRP : -120 dBm~-111 dBm	Routeur
	Vert	Signal bon	RSRP : -110 dBm~-101 dBm	Routeur
	Bleu	Signal excellent	RSRP : -100 dBm~-85vdBm	Routeur
SIM 2	Rouge	Clignotant	Erreur SIM/inexistante	Routeur
	Rouge	Signal faible RSRP : -120 dBm~-111 dBm	Routeur
	Vert	Signal bon	RSRP : -110 dBm~-101 dBm	Routeur
	Bleu	Signal excellent	RSRP : -100 dBm~-85vdBm	Routeur
Remarque	Toutes les LED clignotent : pendant la mise à jour logicielle

• 2.1 PWR : s'allume en vert fixe lorsque l'alimentation est sur « LED ON ». Clignote en blanc pour indiquer que l'appareil effectue une mise à jour du firmware, clignote en vert lorsque l'appareil est sous tension mais en mode veille. Pour forcer l'appareil à sortir du mode veille : commutez LED ON>LED OFF>LED ON.
• Wi-Fi : vert fixe au cas où au moins 1 appareil est connecté au réseau Wi-Fi à partir du routeur
• WWAN : vert fixe lorsqu'il est connecté à un point d'accès externe et ne consomme pas votre forfait de données mobiles
• SIM 1 et SIM 2 : vert fixe = bon signal, bleu fixe pour indiquer une puissance de signal excellente, rouge fixe pour indiquer une puissance de signal faible et rouge clignotant pour indiquer une erreur de la carte SIM (veuillez vérifier si les cartes SIM sont insérées correctement et si l'emplacement SIM est propre). Pour maximiser les performances des données cellulaires, essayez de changer l'emplacement de votre véhicule pour obtenir les meilleures conditions de signal.

Utilisation de ce produit

Étape initiale

Comme il s'agit de votre première expérience avec ce routeur, nous souhaitons vous aider à vous connecter.

Pour pouvoir utiliser une connexion Internet cellulaire 4G, vous devez disposer d'un abonnement auprès d'un opérateur de télécommunications. Pour la plupart des abonnements, il existe une limite de données maximale par mois. Il est important que cette quantité de données cellulaires soit suffisante pour prendre en charge les fonctions que vous souhaitez utiliser sur le routeur.

Au moment de choisir votre opérateur de télécommunications, vous devez prendre en compte la quantité de données dont vous allez avoir besoin et la fréquence à laquelle vous allez utiliser le système, et savoir si vous allez avoir besoin de la connectivité à l'étranger (itinérance).

Vous pouvez demander à votre opérateur de télécommunications de désactiver le code PIN de votre carte SIM de données. Cela simplifiera le processus de configuration.

Installation de la carte SIM

Sur le produit, cherchez l'emplacement pour carte SIM, puis un levier (2) : ouvrez-le avec votre ongle et écartez le cache des ouvertures. Insérez une carte nano-SIM dans l'un des emplacements, de préférence SIM1, poussez la carte nano-SIM avec votre ongle à fond jusqu'au « clic » de butée ; le retour automatique se fait lorsque vous la poussez une deuxième fois pour éjecter la carte nano-SIM. Remettez le cache de l'emplacement SIM en place.

Attention

Évitez d'insérer ou de retirer une carte SIM lorsque le routeur est sous tension. Mettez le routeur hors tension avant d'insérer, de retirer ou de remplacer une carte SIM.

Vérifiez si le câble d'alimentation et les antennes sont raccordés, puis allumez votre routeur pour laisser opérer la magie... Les LED s'allument et s'éteignent dans une routine d'auto-test ; veuillez attendre que la LED d'alimentation soit allumée et que la LED indiquant que la carte SIM soit allumée et fixe. Ne vous souciez pas de la couleur pour le moment.

Observez le produit. Il y a un petit code QR au-dessus de l'emplacement pour carte SIM (1) : ce petit autocollant vous fournit le SSID de votre produit, « le nom de réseau du routeur ». Vérifiez que votre téléphone/tablette ou ordinateur portable personnel indique un réseau Wi-Fi portant exactement le même nom ou scannez le code QR avec la caméra de votre dispositif intelligent personnel.

Une fois connecté au nom de réseau du routeur, le logiciel vous demande un mot de passe ; ce dernier figure sur l'autocollant situé au-dessus de l'emplacement pour carte SIM.

Lorsque vous renseignez le SSID et le mot de passe, votre ordinateur portable, tablette ou smartphone doit être connecté à l'appareil, et le voyant vert indiquant la connectivité Wi-Fi s'allume en vert à côté du bouton d'alimentation.

Vous avez réussi à vous connecter à votre dispositif électronique personnel sur le routeur.

Configuration

La prochaine étape consiste à obtenir la connectivité complète de votre routeur.

Scannez le code QR se trouvant au-dessus de l'emplacement pour carte SIM. Si cela n'est pas possible, vérifiez les informations en regard du code QR. Le SSID est le nom du réseau Wi-Fi de votre routeur, et le mot de passe permet à votre ordinateur portable/tablette/smartphone de se connecter à ce réseau Wi-Fi. L'étiquette (1) indique l'administrateur (nom : admin) de votre appareil et le mot de passe administrateur.

Ouvrez un navigateur Web sur votre smartphone (Safari, Google, Firefox...) et tapez 192.168.0.1.

Remarque

Certains navigateurs Web permettent la création d'un raccourci vers l'URL 192.168.0.1.

Ce raccourci, qui ressemble à un bouton d'application sur votre smartphone, simplifiera votre prochaine connexion.

La page d'accueil de connexion s'affichera et vous demandera le nom d'utilisateur de l'administrateur... et le mot de passe que vous venez de consulter sur l'étiquette du routeur.

Se connecter Nom d'utilisateur I Mot de passe Mot de passe oublié? Se connecter Effacer

Ceci fait, le routeur vous demandera de créer un nouveau mot de passe personnalisé, pour des raisons de sécurité. Ce mot de passe doit contenir au moins une lettre majuscule, une lettre minuscule, un chiffre et un caractère spécial. Maintenant que vous avez votre mot de passe personnalisé, écrivez-le et conservez-le dans un endroit sûr. C'est votre nouveau mot de passe, sauf si vous effectuez une réinitialisation qui réactivera les identifiants de l'étiquette.

Connexion

Connectez-vous avec votre mot de passe personnalisé sous le compte administrateur. Une fois les informations correctes saisies, une nouvelle page d'accueil s'ouvre.

WIFI 0M 1 0M 2 Wi-Fi Wi-Fi Wi-Fi Wi-Fi Wi-Fi Wi-Fi Wi-Fi Wi-Fi

Si la carte SIM que vous avez insérée est immédiatement reconnue, votre routeur se connecte à un réseau mobile d'une puissance disponible maximale.

Connexion de réseau mobile

Si votre routeur n'est pas immédiatement connecté à un opérateur de téléphonie mobile, c'est peut-être parce que la carte SIM est verrouillée par code PIN. Déverrouillez la carte SIM en sélectionnant Paramètres SIM (voir étape suivante). La vue Paramètres SIM va s'ouvrir.

Remarque

Vous pouvez toujours revenir au menu principal en sélectionnant la barre supérieure, sur le côté gauche du tableau de bord.

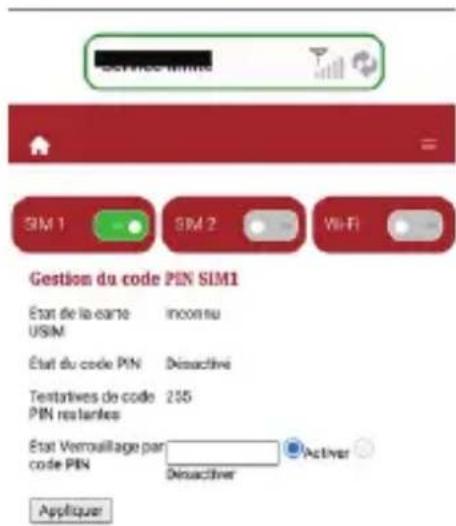

Service SIM1 SIM 1 SIM 2 Vii-Fi Gestion du code PIN SIM1 Etat de la carte inconn su USIM Etat du code PIN Désactivé Tentatives de code 255 PIN restantes Etat Verrouillage par code PIN Activé Désactivé Appliquer

Si votre carte SIM active est protégée par un code PIN, le bouton de verrouillage par code PIN « Désactiver » est bleu. Tapez votre code PIN dans la zone de texte et appuyez sur la touche programmable « Appliquer » juste en dessous. Cela déverrouille le code PIN de votre carte SIM jusqu'à ce que vous « réactiviez » le verrouillage du code PIN. Une fois le routeur connecté au réseau, il affiche une LED SIM bleue ou verte.

APN

Si le routeur n'est pas connecté au réseau, demandez à votre opérateur de téléphonie mobile de vous indiquer l'APN. Dans le même menu, vous trouverez les paramètres APN sous les paramètres réseau et SIM, dans la zone supérieure gauche. Si vous cliquez sur cette zone, une nouvelle vue s'ouvrira pour les paramètres APN.

SIM 1 SIM 2 Wi-Fi Paramètres APN SIM1 Nom d'hôte Default Ajouter Nom de profil Default APN Authentication Aucun Nom d'utilisateur Mot de passe Appliquer

Par défaut, les paramètres APN sont définis pour détecter et suivre automatiquement l'opérateur de téléphonie mobile. Dans certains cas, vous devrez définir l'APN manuellement.

Sélectionnez l'APN sur Manuel, saisissez le nom de l'APN de votre opérateur, puis le serveur auquel la carte SIM doit se connecter. Appuyez sur Enregistrer et attendez que le routeur redémarre suite aux modifications de paramètres. Ensuite, cette connexion peut être enregistrée par défaut (réglage manuel par défaut pour cette carte SIM).

Remarque

Si vous optez pour une nouvelle carte SIM d'un autre opérateur, n'oubliez pas de redéfinir le paramètre APN sur Auto par défaut.

Si les deux étapes précédentes n'offrent pas de solution, redéfinissez l'APN sur Automatique, déverrouillez le code PIN de la carte SIM et vérifiez la fonction WWAN tout en contactant le support client de votre opérateur de téléphonie mobile pour voir si la carte SIM est visible sur son réseau.

WWAN

La page d'accueil comporte également une touche programmable pour le point d'accès WWAN (indiquant une antenne). Cette fonctionnalité recherche les réseaux Wi-Fi près de chez vous et fournit la vue suivante :

Service limité SIM 1 SIM 2 WiFi Paramètres du réseau étendu WiFi Out Active Appliquer

Résultats de recherche Wi-Fi

No.	S300	Node d'ethanolization	Energy/Type signal in
1	WWIF-2.4-1A30	WPA2PSK	TCPRES	Don
2	NPI-2.4-1A33	WPA2PSK	AES	Poam
3	Internet-6378526	WPA2PSK	AES	Poam
4	TP-LINK_OFF?	WPA5GKMPA2PSK	AES	Moyen
5	TP-LINK_040A34	WPA5GKMPA2PSK	AES	Poam

Activez l'état des paramètres WAN Wi-Fi, appliquez vos modifications et attendez le redémarrage du système. Ceci fait, appuyez sur la touche de balayage pour rechercher les réseaux Wi-Fi près de chez vous, sélectionnez le réseau auquel vous souhaitez vous connecter et utilisez le mot de passe pour finaliser la connexion. Le routeur se souviendra des derniers réseau et mot de passe sélectionnés lorsque vous l'éteindrez.

Remarque

Prise en charge du portail captif : si le réseau Wi-Fi est un réseau public avec une page d'accueil spécifique sur laquelle vous devez accepter les conditions d'utilisation du réseau. On vous redirigera automatiquement vers cette vue Web pour accepter les Conditions générales avant de vous connecter.

Gestion du routeur

Dans cette vue, il est possible de redémarrer le système en bas avec la touche programmable « Redémarrer ». En quelques minutes, cela redémarrera le routeur tout gardant en les appareils d'origine connectés et en conservant les identifiants pour se connecter.

L'autre touche programmable est « Retour aux paramètres d'usine ». Cette touche programmable « Restaurer » rétablit tous les paramètres d'usine. Tous les appareils sont déconnectés, le SSID (nom du réseau du routeur) original est rétabli, comme vous pouvez le voir sur l'étiquette, sur le dessus du cache de la carte SIM. Vous pouvez utiliser le code QR imprimé sur l'étiquette pour rétablir vos paramètres par défaut et revenir à la configuration initiale.

Plus loin dans cette vue : en haut, vous pouvez modifier le mot de passe administrateur. Sélectionnez-le judicieusement et n'oubliez pas de le noter dans ce livret ou sur un papier et de le conserver en lieu sûr.

Remarque

Lors des changements de nom de réseau et/ou de mot de passe, les appareils auparavant connectés à l'ancien nom de réseau (SSID)/mot de passe ne seront plus connectés au nouveau SSID et devront être à nouveau jumelés avec le nouveau nom et/ou mot de passe.

Menu d'accueil État Réglages Gestion générale Wi-Fi 2.4GHz Wi-Fi 50Hz Wi-Fi invité Bloquer utilisateur Wi-Fi Point d'accès Wi-Fi (WWAN) Mode Obscur Mis en veille

SIM 1 SIM 2 M Fi Paramètres d'accès à l'interface utilisateur Nom d'utilisateur admin Nouresse mot de passe d'accès administrateur (32 caractères max.) Répéter le mot de passe d'accès administrateur (32 caractères max.) Appliquer E/facer Retour aux paramètres d'usine Cliquez sur le bouton pour restraurer les paramètres par défaut Restaurer Redémarrage de l'appareil Cliquez sur le bouton pour redémarrer l'appareil Redémarrer

Wi-Fi 2,4 GHz et Wi-Fi 5,0 GHz

Il s'agit du réseau Wi-Fi que le routeur émet pour les appareils classiques qui peuvent se connecter via la technologie Wi-Fi.

SAM 1 SAM 2 AM-F1 Paramètres Wi-Fi 2.4GHz Estat Wi-Fi Active Norme Wi-Fi Modemodal 11k/g/s Nom clathetera (SDD) ALF-LTC-780477 Fréquence (Canal) Auto (Canal 11) La diffusion du SDO Active Detective Largeur de bande 20 MHz 20/48 MHz Sécurité Wi-Fi 2.4GHz Mode sécurité WPS2-POK Algorithique MPa: TXP AES TXP/AES Diret de passage KIF6000J Intérvalle de remouvellement de la site 3508 Séquences 10 - 419438(2)

fréquence (Canal) Auto (Canal 11) La diffusion du SSI D Active Désectiné Largeur de bande 2D MHz 25/40 MHz Sécurité Wi-Fi 2.4GHz Mode sécurité WTA2-PSK Algorithms NPA TKIP AES TKIP/KES Mix de jousse 93FC6007 Intervalle de securativement de la cité 3600 Secondes (3 - 4154310) Wi-Fi 2.4GHz QR Code Appliquer Offstart

Le paramètre « État du Wi-Fi » offre la possibilité de désactiver le réseau pour permettre la diffusion. Si vous êtes connecté(e) à ce réseau (vérifiez le SSID dans les paramètres Wi-Fi de votre appareil), vous serez immédiatement déconnecté(e) du routeur et devrez vous connecter à l'autre réseau (nom et/ou mot de passe) une fois que vous aurez appuyé sur la touche programmable « Appliquer » en bas.

La « norme Wi-Fi » est l'élaboration d'une technologie qui sous-tend la diffusion. Pour les appareils plus anciens, notamment, il peut être utile d'utiliser une norme de diffusion réseau spécifique. Pour cela, vérifiez le manuel d'utilisation de l'appareil de connexion et faites votre choix parmi les normes. Il peut ensuite être nécessaire que tous les appareils connectés se reconnectent au SSID.

Le « nom de réseau (SSID) » modifiable gratuit vous permet de personnaliser le nom de réseau diffusé. Si vous êtes connecté(e) à ce réseau (vérifiez le SSID dans les paramètres Wi-Fi de votre appareil), vous serez immédiatement déconnecté(e) du routeur et devrez vous connecter à l'autre réseau (nom et/ou mot de passe) une fois que vous aurez appuyé sur la touche programmable « Appliquer » en bas et que les modifications apportées seront transmises dans les paramètres du routeur.

Pour la diffusion de votre signal Wi-Fi, le routeur est configuré pour sélectionner automatiquement un « canal de fréquence » avec les bandes de fréquences. Pour vous faciliter la tâche, nous vous suggérons de conserver ce réglage. Néanmoins, si un certain appareil a besoin que la diffusion se fasse dans un canal en particulier, sélectionnez le canal spécifique vers lequel vous souhaitez que vos appareils se connectent. Sachez que cela permet de fixer la fréquence de diffusion à une certaine plage de fréquences et que, si un trop grand nombre d'autres appareils se trouvent dans cette plage, le signal peut être affaibli ou perturbé.

La première case à cocher rend l'option disponible pour « diffuser le SSID » du réseau, ou le masquer. Ainsi, vous diffusez toujours le réseau, les appareils peuvent être connectés et rester connectés, mais il s'agit d'un réseau masqué pour les autres utilisateurs, à moins qu'ils ne connaissent le nom et le mot de passe.

La case à cocher « Largeur de bande du canal » est définie comme la norme pour la flexibilité la plus élevée. Si vous avez besoin d'une plage spécifique, il est possible de réduire la bande passante et d'avoir une empreinte de réception un peu différente, adaptée à un appareil ou à un environnement spécifique.

Concernant les mesures de sécurité, le premier élément qui doit être étendu pour les prochaines mises à jour, le mode de sécurité est possible afin de définir le WPA2-PSK comme l'option la plus sécurisée de l'usine. Plus de détails à venir après les mises à jour.

Les algorithmes WPA TKIP et AES sont disponibles.

Il est possible de personnaliser le mot de passe ; optez pour un mot de passe intelligent et sécurisé. Nous vous recommandons de le conserver en lieu sûr.

L'intervalle de renouvellement de la clé est réglé sur 3 600 sec (1 heure) et est modifiable.

Un code QR par réseau est mis à disposition. Lorsque vous scannez ce code QR avec un téléphone mobile ou une tablette, l'appareil se connecte automatiquement au réseau, au moins après avoir validé la connexion au réseau par SSID comme indiqué précédemment.

Wi-Fi invité (mode Invité)

Sous le paramètre de menu « Wi-Fi invité », vous trouverez 2 fréquences destinées aux réseaux pour invités. Ces réseaux peuvent être partagés avec leur propre nom de réseau et leur mot de passe privé. Par ailleurs, ils génèrent un code QR, pour un partage facilité avec les personnes à proximité. Vous pouvez décider à quel moment vous souhaitez le diffuser ou l'interrompre. Lorsque vous activez « Wi-Fi invité », la fonction Wi-Fi de votre routeur se déconnecte brièvement et vous risquez d'être déconnecté(e) de l'interface Web.

SIM 1 SIM 2 WiFi Paramètres Wi-Fi invité 2.4GHz Status Wi-Fi Active Nors du réseus (SSD) Mot de pacre ****** Passavauf Show Limiter le viresse Sois Lante QR Code Wi-Fi 2.4GHz Appliquer

Point d'accès WWAN

Cette fonction a été expliquée dans la section WWAN ci-dessus.

Minuterie de mise en veille

Avec la minuterie de mise en veille, vous pouvez programmer l'heure de marche/arrêt du routeur. Cela peut vous permettre d'économiser la durée de vie de la batterie de votre véhicule, la nuit, ou bien le jour lorsque vous n'êtes pas chez vous.

SIM 1 SIM 2 WiFi Programmation de la mise en veille État Activer Heures Répréter Tous les jours Lux Mar Mar Jeu Ven Sam Dim Appiquer

Paramètres professionnels

Le DCT-WR204 permet d'effectuer un réglage très avancé. En cas de doute, demandez à un expert informatique de vous aider.

N'essayez pas de modifier vous-même les « Paramètres professionnels » si vous ne connaissez pas la signification des termes.

Certains de ces paramètres peuvent nécessiter des paramètres supplémentaires du côté de l'opérateur de réseau qui ne sont pas inclus dans votre forfait SIM.

Si vous modifiez les paramètres de ces fonctions et que le routeur n'établit plus de connexion, vous pouvez restaurer le routeur à la valeur par défaut dans le menu « Paramètres de gestion ».

Mode Obscur

Avec cette fonctionnalité, vous pouvez éteindre toutes les LED du produit si vous pensez qu'elles sont gênantes. Lorsque le réglage est sur LED OFF, la fonction d'état LED n'est pas disponible sur le produit.

Filtrage par adresse MAC

Avec cette fonctionnalité, seul le paquet dont l'adresse MAC de destination est l'adresse MAC de l'interface du routeur peut être transmis.

SIM 1 SIM 2 Wi-Fi Paramètres de filtrage MAC Filtrage MAC Activer Règle par défaut - l'appareil qui ne correspond à aucune règle serait : Admis Tableau des règles d'adresse MAC IDENTIFIANT Adresse Mac Action Supprimer Ajouter nouveau (Remarque : le nombre maximal de règles est10) Calendrier de filtrage Mac Calendrier Désactivé Appliquer

Filtrage par IP/port

Le filtrage par IP vous permet de commander le trafic IP qui sera autorisé à entrer et à sortir de votre réseau. Fondamentalement, il protège votre réseau en filtrant les paquets selon les règles que vous définissez.

SIM 1 SIM 2 W-L-FI Paramètres de filtrage IP/Port Filtrage IP/Port Activer Règle par défaut - l'appareil qui ne correspond à aucune règle serait : Refusé Appliquer Tableau des règles IDENTIFIANT Adresse IP cible Adresse IP source Protocole Plage de ports de destinatio D'autres seraient abandonnés Appliquer Supprimer Ajouter nouveau (Remarque : le nombre maximal de règles est10)

Paramètres professionnels

Filtrage par contenu

Activez le filtre Contenu pour mettre des sites Web sur liste noire. Saisissez les URL des sites Web que vous souhaitez mettre sur liste noire.

SIM 1 SIM 2 WiFi Tableau des règles de filtrage de contenu IDENTIFIANT Adresse URL ou mot-clé Sélectionner Séprimer Ajouter nouveau Remarque : le nombre maximal de règles est8 Calendrier de filtrage de contenu Calendrier Déactivé Appliquer

Redirection de port

La redirection de port vous permet de communiquer avec les appareils derrière un routeur (ou un pare-feu) en demandant au routeur de transférer le trafic de certains ports vers une adresse IP spécifique de son réseau LAN.

SIM 1 SIM 2 WiFi Tableau des règles de transfert de port IDENTIFIANT Adresse IP Plage de ports Protocole Commentair Tout sélectionner (Remarque : le nombre maximal de règles est20) Modifier Supprimer Ajouter nouveau

Serveur virtuel

Le serveur virtuel sert à transférer un port externe spécifique vers un port interne dans une relation d'un port à un port.

SIM 1 SIM 2 Wi-Fi Tableau des règles du serveur virtuel IDENTIFIANT Adresse IP Port public Port privé Protocole Tout sélectionner (Remarque : le nombre maximal de règles est20) Modifier Supprimer Ajouter nouveau

Paramètres professionnels

DMZ

La zone démilitarisée (DMZ) est un réseau interne d'une organisation, mis à la disposition d'un réseau non fiable. Pour assurer la sécurité, la DMZ se situe entre les réseaux de confiance et les réseaux non fiables. La maintenance de la DMZ contribue à améliorer la sécurité du réseau interne d'une organisation.

SIM 1 SIM 2 Wi-Fi Paramètres DMZ DMZ Active Adresse IP de la zone démilitarisée Appliquer

UPnP

L'Universal Plug and Play (UPnP) est un protocole réseau qui permet aux appareils de se découvrir les uns les autres sur le réseau. Les appareils découverts peuvent ensuite établir des services réseau pour le partage de données, les communications et le divertissement.

SIM 1 SIM 2 Wi-Fi Paramètres UPnP UPnP Active Appliquer Réinitialiser

Contrôle parental

Grâce au contrôle parental, vous pouvez restreindre l'accès aux sites Web par heure ou par URL via le routeur.

SIM 1 SIM 2 WiFi Contrôle parental Contrôle parental Activer Appliquer Tableau des règles No. Nom de la règle Adverse MAC Temps Supprimer Ajouter nouveau (Iemarque : le nombre maximal de règles est10) Tableau des règles du site web No. Nom Adverse MAC Contenu du site Supprimer Ajouter (Iemarque : le nombre maximal de règles est10)

Paramètres professionnels

Gestion du réseau

Sous ce paramètre, vous pouvez commander les paramètres d'accès au réseau.

La gestion du réseau Gestion à distance (http) Gestion à distance (https) Connexion HTTP (gestion WebUI) Activer Désactiver Activer Appliquer SIM 1 SIM 2 WiFi Désactiver Désactiver Activer Connexion HTTPS (gestion WebUI) Répondre à PING sur WAN Répondre à PING sur LAN

NTP

Le protocole NTP (protocole de diffusion du temps en réseau) synchronise l'heure de la journée parmi un ensemble de serveurs temporels et de clients distribués afin que vous puissiez corréler les événements lorsque vous recevez des journaux système et d'autres événements à un moment donné de la part de plusieurs périphériques réseau.

SIM 1 SIM 2 Wi-Fi Paramètres NTP Heure actuelle Tue Feb 6 14:20:39 CET 2024 Synchroniser avec l'hôle Fuseau horaire: (GMT+01:00) Belgium, France, Netherlands Serveur NTP time.nist.gov ex_time.on8time.gov.tw time.nist.gov ntp0.broad.mit.edu Synchronisation par intervalles (heures de plage 1 - 300) 24 Appiquer Annuler

Sauvegarder et restaurer

Avec cette fonctionnalité, vous pouvez créer un fichier de sauvegarde des paramètres que vous avez définis pour le routeur et les restaurer ultérieurement.

SIM 1 SIM 2 Wi-Fi Paramètres de sauvegarde et de restauration Need password to backup Configuration du périphérique de sauvegarde (32 caractères) Sauvegarde Need password to restore Restaurer la configuration de l'apparell à partir du fichier (32 characters) Choose file No file chosen Restaurer

Paramètres professionnels

DNS dynamique (DDNS)

Le DNS (système de noms de domaine) est une fonctionnalité qui associe les noms de domaine Internet aux adresses IP. Le DDNS (DNS dynamique) est une fonctionnalité qui permet aux appareils d'être localisés via des noms de domaine même si l'adresse IP de l'appareil a changé.

SIM 1 SIM 2 Wi-Fi Paramètres DDNS Statut DDNS Désactivé Fournisseur DNS dynamique Désactivé Nom d'utilisateur Mot de passe Nom de domaine Appliquer

Le VPN (réseau privé virtuel) est une méthode de connexion de plusieurs réseaux privés sur Internet. Les VPN peuvent servir à atteindre de nombreux objectifs différents, dont les principaux sont :

• l'accès entre réseaux privés distants ;
• le chiffrement des données ;
• l'anonymat lors de la navigation sur Internet.

Intercommunication VPN Intercommunic Activé L2TP Intercommunic Activé IPSec Intercommunic Activé PPTP Appliquer

Routage

Définissez manuellement le chemin de routage pour les connexions de votre site Web.

SIM 1 SIM 2 Wi-Fi Tableau des règles Non. Destination Masque réseau passerelle Drapes 1 192.160.0.0 255.255.255.0 0.0.0.0 1 Suppteur Ajouter nouveau (maximum alert10) Paramètres de routage dynamique Protocole Desactiver Appliquer

Paramètres professionnels

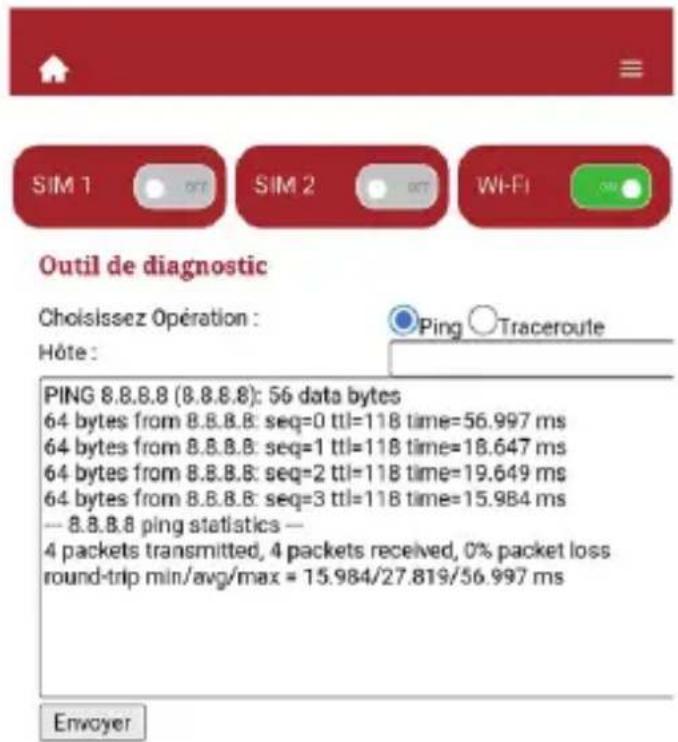

Diagnostic

Testez votre connectivité.

Outil de diagnostic Choisissez Opération : Hôte : PING 8.8.8.8 (8.8.8.8): 56 data bytes 64 bytes from 8.8.8.8: seq=0 ttl=11B time=56.997 ms 64 bytes from 8.8.8.8: seq=1 ttl=11B time=18.647 ms 64 bytes from 8.8.8.8: seq=2 ttl=11B time=19.649 ms 64 bytes from 8.8.8.8: seq=3 ttl=11B time=15.984 ms -- 8.8.8.8 ping statistics — 4 packets transmitted, 4 packets received, 0% packet loss round-trip min/avg/max = 15.984/27.819/56.997 ms Envoyer

Journal du système

Affichez et effacez les activités récentes sur votre routeur.

SIM 1 SIM 2 Wi-Fi Journal du système Rafraîchir Supprimer

Marques commerciales et droits d'auteur

- Le logo Wi-Fi CERTIFIED ^TM est une marque déposée de la Wi-Fi Alliance ^

• Marquage de conformité pour l'UE.

C€

• Marquage de conformité pour le R.-U.

UK CA

Guide de dépannage

Q1. Comment puis-je tester la vitesse de ma connexion ?

R1 : il existe différentes applications disponibles qui peuvent servir à mesurer votre vitesse de chargement et de téléchargement. Nous vous recommandons l'application de test de vitesse de connexion Ookla, disponible sur l'App Store et le Google Play Store. Avant d'exécuter le test, assurez-vous que votre appareil reçoit Internet via le routeur itinérant.

Q2. De quelle vitesse de téléchargement ai-je besoin pour regarder la télévision via mon routeur Pioneer ?

R2 : en règle générale, vous avez besoin de 3 Mbit/s pour diffuser une vidéo en définition standard et de 5 Mbit/s pour diffuser une vidéo en haute définition.

Q3. Mon téléphone est connecté au routeur Pioneer mais je n'ai aucun signal téléphonique.

R3 : le DCT-WR204 crée un point d'accès Wi-Fi qui peut être utilisé pour fournir une connexion Wi-Fi à votre appareil. Cela signifie qu'il peut être utilisé pour toutes les fonctionnalités de votre appareil utilisant une connexion Internet. Cela inclut les appels Facetime, WhatsApp et Wi-Fi, mais pas les appels vocaux traditionnels et les SMS.

Q4. Je suis connecté(e) au DCT-WR204 avec un bon signal Wi-Fi, mais rien ne charge ?

R4 : si vous êtes à proximité du routeur, il est probable que vous ayez une connexion Wi-Fi forte au routeur. Toutefois, cela ne signifie pas que le routeur reçoit un signal fort du réseau 3G/4G. Nous vous suggérons d'essayer un autre emplacement et de vérifier qu'il vous reste des données sur votre carte SIM. Si vous utilisez le routeur pour vous connecter à un point d'accès Wi-Fi existant, vérifiez que la source Wi-Fi est fiable et dispose d'une bonne vitesse de téléchargement avant d'y connecter le routeur.

Q5. Pourquoi mon téléphone a-t-il une vitesse Internet plus rapide que mon DCT-WR204 ?

R5 : le routeur Pioneer a été optimisé pour les endroits reculés et les zones rurales où nos clients ont tendance à voyager. Avec les capacités 3G/4G du routeur dans les zones urbaines où le signal 3G/4G est fort, vous devriez toujours pouvoir recevoir une vitesse Internet rapide (suffisante pour diffuser la télévision HD). Cependant, le DCT-WR204 fonctionne mieux lorsque le signal 3G/4G est limité, ce qui vous permet d'utiliser Internet lorsque d'autres appareils ne le peuvent pas.

Q6. J'ai oublié mon mot de passe administrateur, que dois-je faire ?

R6 : vous allez devoir effectuer une réinitialisation d'usine en maintenant la touche Réinitialiser enfoncée pendant 5 secondes. Cette « réinitialisation d'usine » supprimera tous les paramètres d'utilisateur par défaut, et remplacera notamment le mot de passe administrateur par celui qui se trouve sur l'étiquette du routeur.

Q7. Le DCT-WR204 fonctionne-t-il sur la 5G ?

R7 : non, les avantages de la 5G pour nos clients sont encore limités en raison du nombre restreint de zones (principalement urbaines) où la technologie est disponible.

Q8. Le DCT-WR204 fonctionne-t-il lorsque mon véhicule se déplace ?

R8 : oui, lorsque le routeur utilise la 3G/4G comme source de connexion (plutôt que le Wi-Fi), il fonctionne lorsque vous vous déplacez.

Q9. Pourquoi est-ce que je perds la connexion à mon DCT-WR204 quand j'entre dans la portée de la source Wi-Fi utilisée par mon routeur ou quand j'en sors ?

R9 : le routeur détecte automatiquement la source Wi-Fi (WWAN) que vous avez configurée dans l'interface utilisateur Web et s'y connecte automatiquement. Si vous vous retrouvez hors de portée – l'extinction de la LED WWAN vous en avertira – vous devrez sélectionner une autre méthode de connexion (SIM1 ou SIM2) dans l'interface Web.

Q10. Je retourne à un endroit où je me suis déjà connecté(e) au Wi-Fi à l'aide du DCT-WR204. Pourquoi mon DCT-WR204 ne se reconnecte-t-il pas automatiquement ?

R10 : lorsque vous utilisez un point d'accès Wi-Fi existant comme source de connexion, le DCT-WR204 ne mémorise que le dernier point d'accès Wi-Fi utilisé. Si vous retournez à un endroit ne correspondant pas au dernier emplacement utilisé, vous devrez visiter l'interface utilisateur Web pour saisir les nouveaux détails de la source Wi-Fi.

Guide de dépannage

Q11. Certains boutons de l'interface Web ne répondent pas.

R11 : nous vous recommandons d'utiliser le navigateur Google Chrome pour utiliser l'interface utilisateur Web. Si vous utilisez un autre navigateur et rencontrez des problèmes, vous pouvez également essayer de maintenir enfoncé le bouton que vous souhaitez sélectionner.

Q12. J'ai connecté le routeur DCT-WR204 à une source Wi-Fi existante, mais je ne parviens pas à recevoir Internet.

R12 : il est possible que l'adresse IP de votre source Wi-Fi soit la même que celle du routeur DCT-WR204. Cela entraînera l'arrêt de cette fonction. Vous pouvez essayer de vous rapprocher de la source. Si cela ne fonctionne pas, il est possible que la source Wi-Fi soit trop lente pour pouvoir être utilisée ; la connexion reçue via le routeur DCT-WR204 a la même puissance que la source.

Q13. L'adresse Web 192.168.0.1 n'ouvre pas l'interface Web. - Assurez-vous que l'appareil auquel vous êtes connecté reçoit bien son Wi-Fi du routeur DCT-WR204.

R13 : vérifiez que vous n'avez pas changé l'adresse IP du réseau LAN. Si celle-ci a été modifiée, c'est la nouvelle adresse IP qui doit être utilisée pour accéder à l'interface Web.

Q14. Pourquoi mon appareil Apple indique-t-il que le Wi-Fi du DCT-WR204 indique une sécurité faible ?

R14 : tout d'abord, sachez que ce message n'a rien d'inquiétant et que votre connexion Wi-Fi est toujours parfaitement sécurisée. Par défaut, le routeur DCT-WR204 utilise le WPA2-PSK comme norme de sécurité Wi-Fi. À mesure que de nouvelles normes émergent, Apple a mis en lumière les points vulnérables de la norme de chiffrement WPA2-PSK. C'est la raison pour laquelle les appareils exécutant iOS 14 ou une version plus récente indiquent le message « sécurité faible ». En réalité, ce protocole reste sécurisé et est la norme qu'utilisent la plupart des routeurs du marché aujourd'hui. Le nouveau protocole de référence est le WPA3.

Q15. Que signifient les voyants se trouvant sur le côté du routeur DCT-WR204 ?

R15 : l'utilisation de base et le diagnostic à l'aide des LED ont été décrits ci-dessous.

Q16. J'avais établi une connexion Internet LAN, mais lorsque je débranche le câble LAN, je ne reçois plus la 4G.

R16 : redémarrez le routeur.

Spécifications

Wi-Fi	Double bande 2,4 GHz et 5 GHz802.11 b/g/n embarquéBande de fréquences 2,4 GHz : 2 412 MHz à 2 472 MHzPuissance de sortie 2,4 GHz : + 19 dBm max.Bande de fréquences 5 GHz : 5 180 MHz à 5 240 MHzPuissance de sortie 5 GHz : + 23 dBm max.
Connecteurs LTE externes 2 (de type SMA)
Connecteurs d'antenne Wi-Fi externes	2 (de type SMA)
Antenne Wi-Fi interne 2
Raccordements 32 connexions simultanées d'appareils
Répéteur Répéteur Wi-Fi avec prise en charge des points d'accès captifs
Interrupteur Interrupteur marche/arrêt manuel externe
Minuterie Minuterie de mise en veille
Sécurité WPA/TKIP/AES
Réseau 4G LTE (avec repli 3G)
Vitesse	CAT4 (débit montant de 50 Mbit/s max., débit descendant de 150 Mbit/s max.)
Sélection APN Manuelle ou automatique
Ports LAN 2 (1 LAN + 1 LAN/WAN)
Emplacements Nano SIM 2
Tension d'alimentation 12 V CC (alimentation exclusive incluse)
Consommation Environ 0,5 A
Température de fonctionnement	-20 °C à +60 °C pour l'appareil principal
Dimensions(L × P × H)	Appareil principal : 149 mm × 77 mm × XXX mm (longueur × largeur × hauteur)Antenne (vendue séparément) : 61 mm × 172 mm × 47 mm (largeur × longueur × hauteur)
Poids	Appareil principal : 350 g (hors antenne)Antenne : 260 g
Angle d'installation admissible	0° à 90°

https://www.pioneer-car.eu/eur/

Visitez www.pioneer-car.eu/uk/ (ou www.pioneer-car.eu/eur/) pour enregistrer votre produit.

PIONEER CORPORATION
