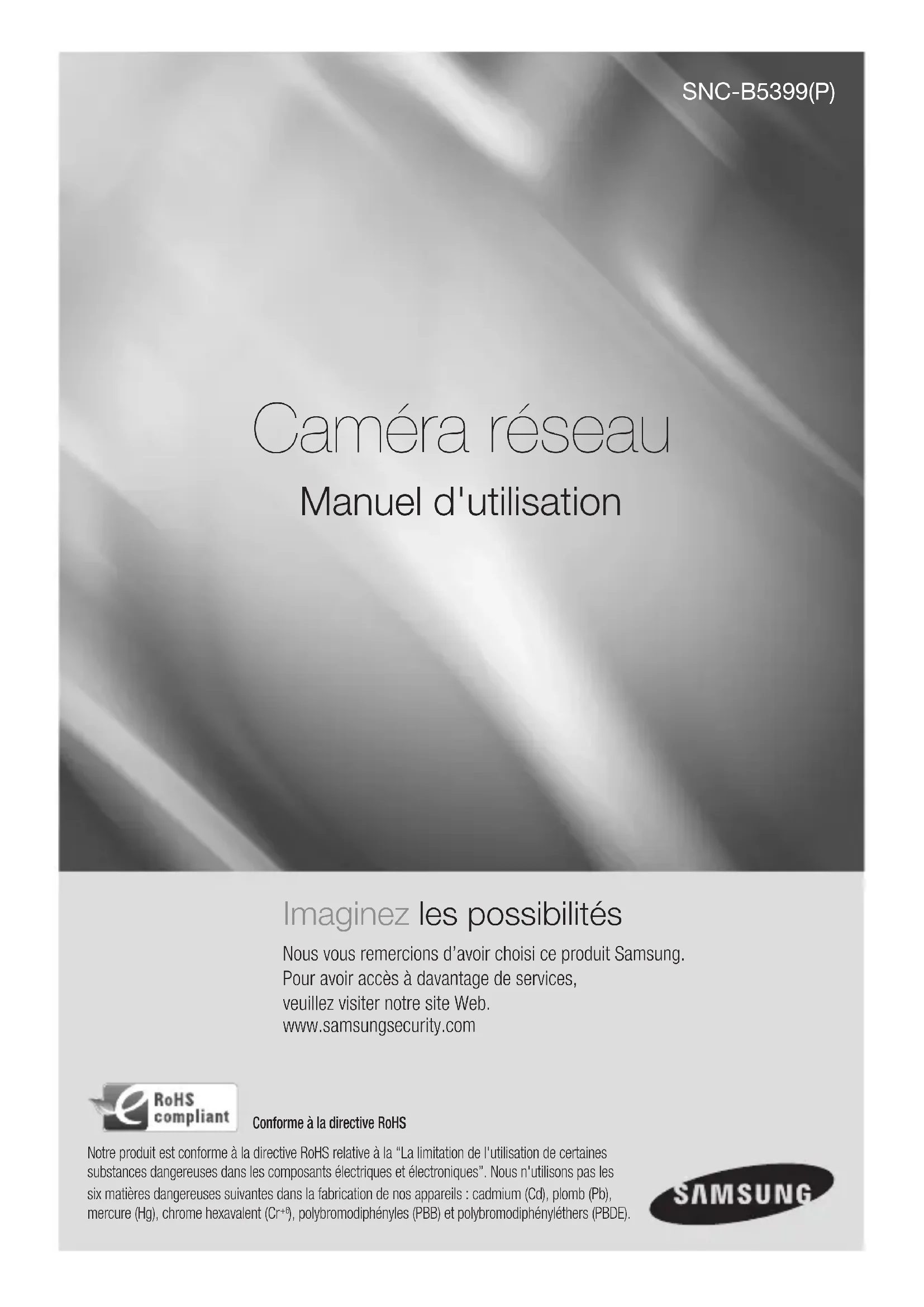

SNC-B5399(P) Imaginez les possibilités Nous vous remercions d’avoir choisi ce produit Samsung. Pour avoir accès à davantage de services, veuillez visiter notre site Web. www.samsungsecurity.com Manuel d'utilisation Caméra réseau Conforme à la directive RoHSNotre produit est conforme à la directive RoHS relative à la “La limitation de l'utilisation de certaines substances dangereuses dans les composants électriques et électroniques”. Nous n'utilisons pas les six matières dangereuses suivantes dans la fabrication de nos appareils : cadmium (Cd), plomb (Pb), mercure (Hg), chrome hexavalent (Cr ), polybromodiphényles (PBB) et polybromodiphényléthers (PBDE).2_ présentation présentation ATTENTION RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR ATTENTION: POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L’UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE. Ce symbole indique la présence, dans cette unité, d’une tension élevée et avise des risques de décharge électrique existants. Ce symbole indique la présence, dans cette unité, d’une tension élevée et avise des risques de décharge électrique existants. ATTENTION Afi n de réduire le risque d’incendie ou de décharge électrique, n’exposez pas cet appareil à la pluie ni à l’humidité. La caméra ne doit être connectée qu’aux réseaux PoE sans routage à l’usine extérieure. AVERTISSEMENT Utiliser uniquement l’adaptateur standard spécifi é dans la fi che technique. L’utilisation de tout autre adaptateur peu causer un incendie, un choc électrique ou endommager le produit. La connexion incorrecte de la source d’alimentation ou le remplacement incorrect de la batterie peut provoquer une explosion, un incendie, un choc électrique ou endommager le produit. Ne pas brancher plus d’une caméra à un adaptateur. Dépasser la capacité peut générer une chaleur anormale ou un incendie. Brancher le cordon d’alimentation sécuritairement à la prise secteur. Une mauvaise connexion peu provoquer un incendie. Lors de l’installation de la caméra, la fi xer solidement et sécuritairement. La chute d’une caméra peut causer des blessures corporelles. Ne pas placer d’objets conducteurs (comme des tournevis, pièces de monnaie, objets métalliques, etc.) ou de contenant remplis d’eau sur la caméra. Cela peut causer des blessures corporelles provoquer par un incendie, un choc électrique ou la chute d’ objets.

● PRÉSENTATION Ne pas installer l’appareil dans un endroit humide, poussiéreux ou plein de suie. Cela peut causer un incendie ou un choc électrique. Si des odeurs ou des fumées inhabituelles s’échappent de l’appareil, arrêter d’utiliser l’appareil. Dans un tel cas, débrancher immédiatement le cordon d’alimentation et contacter le centre de service. Un usage continu dans de telles conditions peut causer un incendie ou un choc électrique. Si l’appareil ne fonctionne pas normalement, contacter le centre de service le plus proche. Ne jamais démonter ou modifi er de quelle que façon que ce soit ce produit. (SAMSUNG n’est pas responsable des anomalies provoquées par des modifi cations ou tentatives de réparation non autorisées.) Lors du nettoyage, ne pas vaporiser d’eau directement sur les composants du produit. Cela peut causer un incendie ou un choc électrique. N’exposez pas le produit directement au passage d’air d’un appareil de climatisation. Car de la condensation d’humidité pourrait se former dans le Clear Dome (Dôme coupole) en raison de la différence des températures interne et externe de la caméra à dôme. Si vous entreposez ce produit dans un endroit où la température est basse, par exemple dans un entrepôt frigorifi que, vous devez sceller le conduit de câblage avec du silicium pour empêcher l’air extérieur de s’ infi ltrer dans le boîtier. En effet, l’air extérieur à forte teneur d’humidité pourrait circuler dans le boîtier et produire de l’humidité ou de la vapeur dans le produit en raison de la différence des températures interne et externe.

12.présentation 4_ présentation AVERTISSEMENT Ne pas laissez tomber d’objet sur le produit ou le soumettre à de violents chocs. Ne pas placer le produit dans un endroit où il pourrait subir de forte vibration ou des interférences magnétiques. Ne pas installer le produit a des emplacements soumis aux temperatures elevees (superieures a 50°C), aux temperatures faibles (inferieures a -10°C), ou a une humidite elevee. Cela peut provoquer des risques d’incendie ou des chocs electriques. Si vous désirez déplacer le produit déjà installé, coupez l’alimentation puis déplacez ou réinstallez le produit. En cas d’orage, retirer la fi che de la prise électrique. Le non-respect de cette consigne peut provoquer un incendie ou endommager le produit. Placer le produit dans un endroit protégé des rayons du soleil et des sources de chaleur. Cela peut provoquer un incendie. Installer dans un endroit bien ventilé. Éviter de diriger la caméra en direction d’objets extrêmement brillants, tel que le soleil, pour ne pas endommager le capteur d’image CCD. Veillez à éviter toute projection sur l’appareil et ne placez jamais de récipients contenant un liquide (ex. : vase) dessus. La prise d’alimentation fait offi ce de système de déconnexion elle doit donc rester disponible en permanence. Lorsqu’une caméra est utilisée à l’extérieur, de l’humidité peut s’accumuler à l’intérieur de celle-ci en raison de la différence de température entre l’intérieur et l’extérieur. C’est pourquoi il est recommandé d’installer la caméra à l’intérieur. Pour l’extérieur, utiliser une caméra avec un ventilateur et un élément chauffant intégrés.

● PRÉSENTATION DÉCLARATION RELATIVE À LA COMMISSION FÉDÉRALE DES COMMUNICATIONS (FCC) Cet appareil est conforme à la partie 15 des règlements de la FCC. Le fonctionnement est assujetti aux deux conditions suivantes :

1) Cet appareil ne doit pas produire d’interférence nuisible, et

2) Cet appareil doit accepter toute interférence reçue, dont les interférences pouvant causer un

fonctionnement indésirable Avertissement Cet appareil a été testé et trouvé conforme aux limites d’un appareil numérique de classe A, en vertu de la partie 15 des règlements de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles lorsque l’ appareil est utilisé dans un environnement commercial. Cet appareil génère, utilise et peut rayonner une énergie radiofréquence. S’il n’est pas installer ou utiliser conformément au manuel d’instructions, il peut provoquer des interférences nuisibles aux radiocommunications. Le fonctionnement de cet appareil dans une zone résidentielle est susceptible de provoquer des interférences nuisibles, au quel cas l’utilisateur devra y remédier à ses frais. Notification de conformité d’IC Cet appareil numérique de classe A respecte toutes les exigences du Réglement ICES-003 sur les équipements produisant des interférences au Canada.6_ présentation

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

Veuillez lire ces instructions. Conservez ces instructions. Prêtez attention à tous les avertissements. Veuillez suivre toutes les instructions. N’utilisez pas cet appareil à proximité de l’eau. Nettoyez-le avec un tissu sec. N’obstruez pas les ouvertures de ventilation. Procédez à l’installation conformément aux instructions du fabricant. Ne pas installer l’appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplifi cateurs) produisant de la chaleur. Veillez à vous conformer aux sécurités des prises de terre et polarisées. Une prise dite polarisée est composée de deux fi ches, une plus large que l’autre. Une prise de terre est composée de deux fi ches et d’une troisième fi che pour la terre. La troisième fi che, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolète. Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d’alimentation et particulièrement au niveau des fi ches et des prises de courant et au niveau où ils se situent. N’utilisez que des accessoires ou des produits additionnels spécifi és par le fabricant. Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l’appareil. Si vous utilisez un chariot, déplacez le chariot transportant l’appareil avec précaution afi n d’éviter les blessures que pourrait entraîner un basculement accidentel. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée. Veuillez faire appel au personnel qualifi é pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l’appareil a été endommagé de quelque manière que ce soit, comme cordon d’alimentation endommagé, liquide répandu, objets tombés sur l’appareil, appareil exposé à la pluie et à l’humidité, il ne fonctionne pas normalement ou est tombé par terre. L’appareil ne doit pas être exposé à la pluie ou aux éclaboussures, et aucun objet rempli de liquide, comme un vase, ne doit être posé sur lui.

présentationFrançais

● PRÉSENTATION CONTENUS INSTALLATION ET CONNEXION

14 Démontage15 Insérer/Retirer une carte mémoire SD16 Informations sur la carte mémoire (non incluse)17 Connexion à d’autres périphériques21 Installation21 Accessoires en option pour l'installation

27 Modalités d’utilisation de la touche de menu28 Menu Principal28 Profi l29 Confi guration de la caméra33 Zone Privee34 Autres35 Info Systeme35 Langue CONNEXION ET

CONFIGURATION RÉSEAU

36 Connecter la caméra au routeur IP par le modem xDSL/Câble37 Connecter la caméra au routeur IP par le réseau de zone locale38 Connecter la caméra directement à un modem xDSL/ Câble basé sur DHCP 39 Connecter la caméra directement au réseau de zone locale40 Confi guration de l’adresse IP41 Confi guration de l’adresse IP fi xe44 Confi guration de l’adresse IP dynamique45 Confi guration de la redirection de la plage de ports (Mappage de ports)46 Connexion à la caméra depuis un ordinateur local partagé46 Connexion à la caméra depuis un ordinateur distant via Internet PRÉSENTATION

6 instructions importantes relatives à la sécurité7 contenus9 Caractéristiques du produit9 Précautions – Installation et utilisation9 Spécifi cations PC Recommandées10 Contenu11 At a Glanceprésentation 8_ présentation VISIONNEUR WEB

47 Connexion à la caméra 48 Login 49 Installation d'ActiveX 50 Utilisation de l’écran Direct 51 Sauvegarde 54 Utiliser l’écran de recherche de visionneur SD

55 Pour accéder à l'écran Confi guration 55 Confi guration par défaut 60 Confi guration du système 64 Confi guration de la surimpression 65 Confi guration d’événement 72 Confi guration réseau ANNEXES

73 PROFIL 74 Terminology 76 Caractéristiques techniques 80 Vitesse d'enregistrement (NTSC) 86 Vitesse d'enregistrement (PAL) 92 Résolution de problèmesFrançais

Prend en charge différents protocoles de communication Prise en charge des protocoles TCP/IP, UDP, RTP/RTSP, SMTP pour la messagerie et FTP ainsi que différents protocoles Internet tels que ARP, HTTP, HTTPS et DHCP. Surveillance basée sur navigateur Web Utilisation du navigateur Web pour affi cher l’image dans un environnement réseau local Confi guration IP locale automatique Même un novice en matière de réseautique peut installer l’appareil avec un minimum d’opérations. Alarme Si un capteur d’alarme est connecté et détecte un mouvement quelconque, un message sera envoyé à l’adresse enregistrée via le serveur FTP/courrier électronique (SMPT) ou stocké sur la carte mémoire SD ou une alarme retentira via la sortie d’alarme Analyse vidéo Intelligente (la règle d'événement et l'encadré du rectande de mouvement ne s'affi chent que sur l'écran MJPEG Live.) Si une règle d’événement est défi nie pour l’analyse vidéo et détecte un mouvement dans la zone confi gurée, un message sera envoyé à l’adresse enregistrée via le serveur FTP/ courrier électronique (SMPT) ou stocké sur la carte mémoire SD ou une alarme retentira via la sortie d’alarme.

PRÉCAUTIONS – INSTALLATION ET UTILISATION

Évitez de plier ou de laisser tomber la carte mémoire SD. Évitez de stocker ou d'utiliser la carte mémoire SD à des températures élevées, dans un environnement très humide ou dans un endroit poussiéreux. Prenez soin de ne pas appliquer de substances étrangères sur les bornes de la carte mémoire SD. Pour nettoyer les bornes, essuyez-les soigneusement à l’aide d’un chiffon doux. Avant d’éjecter la carte mémoire SD, désélectionnez la case d’option <Enreg carte SD> sous <Image alerte> puis appuyez sur le bouton <Appliquer>. (page 67) Si la carte mémoire SD est en fi n de cycle de vie, aucune donnée ne sera sauvegardée. Dans ce cas, achetez une nouvelle carte pour remplacer la carte mémoire SD actuelle.

SPÉCIFICATIONS PC RECOMMANDÉES

CPU : Pentium4/2,4GHz ou supérieur Système d'exploitation : Windows XP(Service Pack2, Service Pack3) / Windows Vista Résolution : 1024X768 pixels ou supérieure RAM : 512MO ou supérieure

Navigateur Internet : Internet Explorer

Carte vidéo : Radeon, Nvidia Mémoire vidéo : 128MO DirectX 8.1 ou supérieure

yprésentation 10_ présentation CONTENU Veuillez vérifier si votre caméra et l’ensemble de ses accessoires sont contenus dans l’emballage du produit. Image Nom de pièce Standard Quantité Usage Caméra SNC-B5399 1

Manuel d'utilisation

Câble pour connexion de l’écran test

Utilisé pour connecter un écran lors du test de fonctionnement de la caméra. Pour la connexion à un écran de surveillance, utilisez un câble BNC. Bride d’ ancrage en plastique HUD 5 4 Utilisée pour fixer les vis. Lors de l’installation, insérez la bride d’ancrage dans un trou percé (pour renforcer la solidité). Vis de fixation BH, M4 x L8, ARGENT

Utilisées pour fixer le boîtier au plafond, à l’ aide d’un tuyau ou en fixation murale. Servent à boucher les trous. Vis autotaraudeuses TH, M4xL30.

Utilisées pour les installations au plafond et sur le mur. Clé à ouverture fixe TORX T-20 1 Utilisée pour le montage/démontage du dôme de protection. Gabarit PAP ILLUS 1 Gabarit de guidage pour l’installationFrançais _11● PRÉSENTATION

Apparence Élément DescriptionDôme de protection Dôme de protection pour l’objectif et l’unité.RéchauffeurSe met en marche lorsque la température ambiante chute en deçà de 5°C, pour dégeler le dôme de protection.Unité principaleL’unité principale comprend l’objectif, le tableau de contrôle, les cartes de circuit imprimé et les vis.Port d'alimentation Utilisé pour la connexion du câble d’alimentation.Prise de sortie vidéoPermet la connexion à la borne d’entrée vidéo d’un écran, qui émet le signal vidéo de sortie en provenance de la caméra. Prise d’entrée audio Utilisée pour la connexion à un microphone.Prise de sortie audio Utilisée pour la connexion aux enceintes.Pour nettoyer la surface de l'objectif, essuyez-la soigneusement avec du papier Joseph ou n'importe quel chiffon sec imbibé d’alcool éthylique.Ne touchez pas l’unité car celle-ci est chaude lorsque le réchauffeur est en fonctionnement.

6présentation 12_ présentation À l'intérieur Élément Description Port Réseau Utilisé pour connecter l'Alimentation électrique par câble Ethernet ou le câble LAN. Bornes E/S Alarme Les bornes d’E/S d’alarme sont configurables comme suit : - ENT ALARME : Borne d’entrée d’une alarme - SORT ALARME : Borne de sortie d’une alarme - GND : Borne de mise à la terre Compartiment de la carte mémoire SD Compartiment de la carte mémoire SD Bouton de réinitialisation Réinitialise les réglages de la caméra. Appuyez sur ce bouton pendant 3 secondes environ pour éteindre le voyant du système et faire redémarrer ce dernier.

La réinitialisation de la caméra nécessite la reconfiguration des réglages réseau (adresse IP, masque de sous-réseau, adresse passerelle, etc.) à l’aide d’un programme d’installation IP.

Composants Élément Description Cache interne Cache de protection de l’unité principale Crochets latéraux Pour retirer le cache interne, appuyez doucement sur ses deux extrémités tout en le soulevant. Sortie écran Utilisez le câble de l’écran de test afin de connecter l’unité à un écran mobile pour les besoins de test de la caméra. Levier de ZOOM Vous pouvez régler ou fixer le facteur de zoom. Levier de mise au point Tournez le corps de la caméra vers la gauche ou la droite pour régler la mise au point et tournez le bouton dans le sens des aiguilles d’une montre afin de verrouiller la mise au point. Verrou de désactivation Pour retirer le support de l’unité principale lors de l’installation ou pour désengager la caméra d’une caméra installée, appuyez sur ce verrou et tournez l’unité principale dans la direction indiquée par <DEVERROUILLER>. 3 4 5 614_ installation et connexion installation et connexion DÉMONTAGE Pour connecter l’E/S d’alarme, il faut séparer le dôme de protection du cache-objectif. Utilisez la clé à ouverture fi xe (en forme de L) fournie, desserrez 3 vis en les tournant dans le sens inverse des aiguilles d’une montre, puis désengagez le dôme de protection. Soulevez le cache interne tout en appuyant doucement sur ses deux extrémités pour le séparer de l’unité.

INSÉRER/RETIRER UNE CARTE MÉMOIRE SD Insérer une carte mémoire SD Pousser la carte mémoire SD dans la direction de la flèche indiquée dans le diagramme.N’insérez pas la carte mémoire SD à l’envers ou de force. Autrement, vous risquez d’endommager la carte mémoire SD. Retirer une carte mémoire SD Appuyer doucement vers le bas sur l'extrémité exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.Appuyer trop fortement sur la carte mémoire SD peut entraîner l'éjection incontrôlée de la carte de la fente lorsqu'elle est libérée. Avant d’éjecter la carte mémoire SD, désélectionnez la case d’option <Enreg carte SD> sous <Image alerte> puis appuyez sur le bouton <Appliquer>. (page 67)

installation et connexion 16_ installation et connexion INFORMATIONS SUR LA CARTE MÉMOIRE (NON INCLUSE) Qu'est ce qu'une carte mémoire ? Une carte mémoire est un dispositif de stockage de données externe qui a été développé pour offrir une toute nouvelle manière d'enregistrer et de partager des données de texte, audio et vidéo en utilisant des dispositifs numériques. Sélectionner une carte mémoire qui vous convient. Votre caméra est compatible avec les cartes mémoire SDHC.Vous pouvez, toutefois, avoir des problèmes de compatibilité en fonction du modèle et de la marque de la carte mémoire.Votre caméra est compatible avec les cartes mémoire SD.Notez que la capacité de la carte mémoire prise en charge est de 2 Go maximum.Pour votre caméra, nous recommandons que vous utilisiez une carte mémoire des fabricants suivants : Carte mémoire SDHC/SD : Panasonic®, SanDisk®, et Toshiba®Votre caméra prend en charge 128MO à 16GO (SD Carte : 2GO) de capacité de carte mémoire. La performance de lecture peut être affectée en fonction de la vitesse de la carte mémoire, il faut donc utiliser la carte mémoire à haute vitesse. Pour assurer un enregistrement correct des données vidéo, nous vous recommandons d'utiliser une carte mémoire qui prenne en charge au moins une vitesse de lecture/écriture de 10Mbps et de classe 6 Utilisation de la carte mémoire Les cartes mémoire SD et SDHC comportent un cadenas qui désactive les données d'écriture sur le média.Mettre ce cadenas en position Verrouillée évitera un effacement accidentel de données stockées dans la carte mémoire, mais en même temps, vous évitera d'écrire des données sur le média. Composants de carte m󳛈moire

Alimentation Branchez l’adaptateur sur la prise d’alimentation de la caméra. Prenez soin de ne pas inverser la polarité en connectant le câble d’alimentation.Vous pouvez également utiliser un routeur doté d'une alimentation électrique par câble Ethernet pour fournir le courant à la caméra. Connexion à l’écran Connectez la prise de sortie vidéo de la caméra à la prise d’entrée du signal vidéo sur l’écran.

ÉcranAlimentationinstallation et connexion 18_ installation et connexion Connecter à l'entrée/la sortie Audio Connecter le port AUDIO IN de la caméra avec le microphone directement ou le port SORTIE DE LIGNE de l'amplifi cateur auquel le microphone est connecté. Connexion Mic directe : Mettre l'entrée audio sur Augmentation élevée (10). (Se référer à la page 56) Connexion de sortie de ligne : Mettre l'entrée audio sur Augmentation basse (1). (Se référer à la page 56) Connecter le port AUDIO OUT de la caméra et le port ENTREE DE LIGNE du haut parleur.

Diagramme de blocage I/O Audio Codec audio G.711 PCM, µ-law 64kbps 8kHz sampling Audio duplex complet Entrée audio Utilisé pour l'entrée de ligne de signal mono (Max. 2,4 Vpp) Sortie audio Utilisé pour la sortie de ligne de signal mono (Max. 2,4 Vpp) Impédance de sortie de ligne

Network Haut-parleurinstallation et connexion 20_ installation et connexion Connexion au boîtier du port E/S Connect the Alarm I/O cable to the corresponding port of the inner port box.ALARM IN 1, 2 : Utilisé pour la connexion du signal d’entrée de l’alarme.GND : Utilisé pour la mise à la terre.ALARM OUT 1, 2 : Utilisé pour la connexion du signal de sortie de l’alarme. Schéma de câblage de l’E/S de l’alarme

External RelayExternal Relay 1,2 : ALARM IN 1,2 3 : GND 4,5 : ALARM OUT 1,2 5 4 3 2 1Français _21

● INSTALLATION ET CONNEXION

INSTALLATION Précautions à prendre avant l'installation Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra. Sélectionnez un site d'installation (plafond ou mur) capable de supporter un poids équivalent à cinq fois celui de la caméra. L'utilisation de câbles recollés ou effi lochés peut endommager le produit et provoquer un incendie. Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.

ACCESSOIRES EN OPTION POUR L'INSTALLATION

Pour faciliter l'installation, vous pouvez acheter les accessoires appropriés disponibles en option.

DUE (SCX-300HM) Cet adaptateur est utilisé pour installer le dôme de la caméra sur un mur.

SUSPENDUE (SCX-300HM) Cet adaptateur est utilisé pour installer le dôme de la caméra sur un plafond en béton.

ADAPTATEUR POUR FIXATION SUR POTEAU

(SCX-300PM) Ceci est un adaptateur utilisé pour l'installation de l'ADAPTATEUR POUR FIXATION MURALE (SCX- 300WM) sur un poteau d'un diamètre supérieur à 80 mm.

3.installation et connexion 22_ installation et connexion

ADAPTATEUR POUR FIXATION D'ANGLE

(SCX-300KM) Ceci est un adaptateur pour l'installation de l'ADAPTATEUR POUR FIXATION MURALE (SCX- 300WM) à l'angle du joint de mur. Installation directement au plafond Utilisez la clé à ouverture fi xe (en forme de L) fournie, desserrez 3 vis en les tournant dans le sens inverse des aiguilles d’une montre, puis désengagez le dôme de protection.

Desserrez 3 vis en les tournant dans le sens inverse des aiguilles d’une montre, appuyez vers l’intérieur sur les verrous de désactivation gauche et droit (en direction de la fl èche) pour déverrouiller la butée, puis désengagez la caméra du boîtier. Percez des trous (5 mm de diamètre, profondeur supérieure à 35 mm) au plafond en les faisant correspondre aux trous situés sur le corps du boîtier puis introduisez complètement les brides d’ancrage en plastique (HUD 5) dans les trous. Fixez le corps du boîtier au plafond à l’aide de vis autotaraudeuses (TH M4xL30). (4 emplacements) Connectez le câble d’alimentation et le câble vidéo et disposez les câbles de sorte à éviter de les endommager ou de les coincer, puis assemblez l’unité de la caméra à l’ envers. Réglez l’objectif selon l’orientation souhaitée. Assemblez le dôme de protection Pour des raisons d’étanchéité, fixez et sécurisez les boulons à l’aide de la clé à ouver- ture fixe (en forme de L) fournie.

6.installation et connexion 24_ installation et connexion Installation au plafond fi xation (5 mm de diamètre, profondeur supérieure à 35 mm) au plafond. Introduisez complètement les brides d’ancrage en plastique (HUR-5) dans les trous de fi xation. Séparez le dôme de protection du boîtier. Pour séparer le dôme de protection du boîtier, reportez-vous aux étapes 1 et 2 de la section « Installation directement au plafond ». Connectez le câble d'alimentation et le câble vidéo et disposez-les de sorte à éviter de les endommager ou de les coincer. Retirez les vis d’assemblage du boîtier du module de la caméra. Insérez le module de la caméra dans le trou de la caméra, puis installez-le fermement en resserrant les vis autotaraudeuses (TH, M4xL30) dans les trous de fi xation (3 emplacements). Assemblez le dôme de protection Reportez-vous à l’étape 6 de la section « Installation directement au plafond ».

Installation des adaptateurs (SCX-300WM, 300CM, 300KM, 300PM, vendus séparément) Séparez le dôme de protection du boîtier. Pour séparer le dôme de protection du boîtier, reportez-vous aux étapes 1 et 2 de la section « Installation directement au plafond ». Assemblez et sécurisez le boîtier et l’ adaptateur (vendu séparément) à l’aide des 4 vis de fi xation (BH, M4xL8, fournies). Connectez le câble d’alimentation et le câble vidéo et disposez les câbles de sorte à éviter de les endommager ou de les coincer, puis assemblez l’unité de la caméra à l’envers. Assemblez le dôme de protection Reportez-vous à l’étape 6 de la section « Installation directement au plafond ». Connexion des câbles d’une alarme supplémentaire Séparez le dôme de protection du boîtier afi n de connecter le câble de l’alarme. Pour séparer le dôme de protection du boîtier, reportez-vous aux étapes 1 et 2 de la section « Installation directement au plafond ». Détachez la longue prise en caoutchouc, tel qu’illustré sur la fi gure l Dans le trou pratiqué à l'étape 2 en détachant la prise, insérez le câble de l'alarme et connectez-le à la borne de l'alarme sur la carte de circuit imprimé. Assemblez le module de la caméra et le boîtier. Reportez-vous à l’étape 4 de la section « Installation directement au plafond ». Orientez l'objectif dans la direction de votre choix et montez le dôme de protection.

5.installation et connexion 26_ installation et connexion Réglage de l'orientation de la caméra de surveillance Vous pouvez régler l’orientation de la caméra lors de la fixation de l'unité au plafond. La rotation du corps de la caméra à gauche et droite est appelée un mouvement Panoramique alors que le réglage de l’angle vertical de la caméra constitue son Inclinaison horizontale/verticale. Le Panoramique prend en charge une rotation de 340 °, dont 220° dans le sens des aiguilles d'une montre et 120° dans le sens inverse. La butée empêche tout mouvement supplémentaire de la caméra. Panoramique Inclinaison horizontale/verticale Rotation de l’objectifFrançais _27

● CONFIGURATION DE LA CAMÉRA

configuration de la caméra Vous pouvez configurer les réglages de la caméra à l'aide du Visionneur Web. Pour accéder au Visionneur Web, reportez-vous à la section « Connexion et confi guration réseau ». (page 36) MODALITÉS D’UTILISATION DE LA TOUCHE DE MENU Suivez les étapes ci-dessous pour exécuter le Visionneur Web pour le réglage de menus.Lancez le Visionneur Web.Depuis le menu [OSD caméra] dans la sous-fenêtre de gauche, cliquez sur [MENU].L’écran <MENU PRINCIPAL> apparaît.Cliquez sur les boutons Haut/Bas ( ) pour accéder à l’élément souhaité.Cliquez sur les quatre boutons directionnels (▲▼◄ ►) pour naviguer entre les dif-férents éléments de menu.Pour changer la valeur d’un élément sélectionné, cliquez sur les boutons Gauche/Droite (

Cliquez sur [ ].Vos modifi cations seront alors appliquées. : Quitte l’écran de configuration de menu.Avant de quitter l’écran de configuration, sélectionnez <SAUVER> pour enregistrer vos réglages ou <QUITTER> pour annuler vos réglages. : Enregistre vos réglages et retourne sur l’écran précédent. : Permet de revenir au menu principal. : Utilisez cette icône pour enregistrer vos réglages après avoir spécifié la zone de masquage, la zone de confidentialité, etc.Une fois que vos réglages sont enregistrés, les changements resteront intacts si vous sélectionnez [QUITTER] pour sortir. : Utilisez cette icône pour supprimer un masque, une zone de confidentialité, etc.Une fois que vos réglages sont supprimés, les suppressions resteront valides si vous sélectionnez [QUITTER] pour sortir. : Cette flèche apparaît à côté d’un menu contenant des sous-éléments.Pour les éléments signalés d’une marque « * » à droite, vous pouvez obtenir des explications supplémentaires à la section « Terminology ». (page 74)Si la fonction Analyse vidéo intelligente est activée, le fonctionnement du menu OSD de la caméra peut être défi ni sous forme d’événement.

28_ configuration de la caméra configuration de la caméra MENU PRINCIPAL Vous pouvez configurer les réglages de la caméra selon vos préférences. PROFIL Sélectionnez un mode approprié à l’environnement de l’installation de la caméra. REG CAMERA Confi gurez les fonctions et les réglages de la caméra. ZONE PRIVEE Vous pouvez confi gurer les réglages de confi dentialité. AUTRE REG Vous pouvez confi gurer un plus grand nombre de réglages, notamment REINIT REGLAGE USINE. INFO SYSTEME Affi che la version et le type de la caméra. LANGUE Sélectionnez une langue préférée parmi les langues prises en charge. PROFIL Vous pouvez sélectionner un mode prédéterminé selon les besoins de l’environnement d’installation de votre caméra. Votre sélection de chaque élément sous PROFIL affecte tous les autres réglages de la caméra. Pour le réglage, reportez-vous à « PROFIL ». (page 73) Pour sélectionner et sauvegarder chaque élément de menu séparément, reportez-vous à la section « Modalités d’utilisation de la touche de menu ». (page 27) STANDARD Optimise automatiquement les réglages de la caméra en fonction de l’environnement normal. ITS Ce réglage vous permet d’analyser la situation en matière de trafi c et de saisir les informations y afférentes d’un coup d’œil.

Ce réglage vous permet d’affi cher l’objet et son arrière-plan avec netteté, même pour une scène fortement rétroéclairée. JOUR/NUIT Optimise automatiquement les réglages de la caméra par rapport aux scènes de jour et de nuit. JEU Ceci confi gure automatiquement les réglages de sorte que vous puissiez travailler dans des conditions d’éclairage aussi stable qu’en intérieur. PERSONNALISE Dès que vous effectuez un réglage de type PROFIL, l’affi chage bascule en mode PERSONNALISE.

Vous pouvez configurer les différents réglages système du module caméra.Pour sélectionner et sauvegarder chaque élément de menu séparément, reportez-vous à la section Modalités d’utilisation de la touche de menu. (page 27)

Fournit l’ID et la position de la caméra qui s’affiche à l’écran.Sélectionnez <REG CAMERA> - <ID DE CAMERA>.Utilisez les quatre boutons directionnels (

) pour sélectionner le caractère souhaité.Le caractère sélectionné est saisi dans l’encadré de saisie de données au bas de l’écran.Vous pouvez entrer jusqu'à 54 caractères dont des lettres, des chiffres et des caractères spéciaux.Lorsque vous avez terminé, sélectionnez <POSITION> pour spécifi er la position d’affi chage de l’ID de la camera. IRIS Vous pouvez régler le diaphragme pour contrôler l’intensité de la lumière pénétrant dans la caméra.Sélectionnez <REG CAMERA> - <IRIS>.Servez-vous des boutons directionnels gauche/droite ( ) pour sélectionner <ALC>.ALC : Contrôle la luminance automatiquement.NIVEAU : Sélectionnez le niveau de luminosité global.RÉTROÉCL : Sélectionnez WDR ou CJOUR.WDR : Défi nissez la composition du facteur poids, la vitesse de l’obturateur pour le niveau WDR et sélectionnez les réglages extérieur ou intérieur pour la confi guration de la balance des blancs.CJOUR : Confi gurez la zone de compensation du rétroéclairage en défi nissant la taille et l'emplacement de la zone.Si le diaphragme est réglé sur <ALC>, vous devrez vous concentrer principalement sur le diaphragme lors du réglage de l’exposition automatique et de la vitesse de l’obturateur.

RETROECL OFF RETROECL OFF30_ configuration de la caméra configuration de la caméra MOUVE Vous pouvez spécifier un niveau d’AGC pour contrôler le mouvement de la caméra. Sélectionnez T.VITE pour surveiller un objet se déplaçant très rapidement dans une scène faiblement contrastée et T.LENT pour un objet inanimé, se déplaçant très lentement, dans ces mêmes conditions. Tant que l’option JOUR/NUIT est réglée sur AUTO, le menu <MOUVE> est indisponible. DNR Réduit le bruit à l’écran. Cette option est très utile, particulière dans le cas d’un écran comportant beaucoup de bruit. Réglez ceci sur <UTIL> pour spécifier le niveau. OBTURATEUR Le menu OBTURATEUR autorise le réglage des vitesses de l’obturateur électronique rapide fixe ou de l’obturateur électronique rapide. AUGMENTER SENS. Si la luminosité du signal vidéo est trop faible, la fonction Obtur. lent sera activée. Obtur. lent peut recueillir la vitesse d’enregistrement individuelle maximale pour ajuster le réglage. ANTI-BATTEMENT Si cette option est spécifiée sur <ON>, la vitesse de l’obturateur sera réglée sur la valeur fixe de 1/100 seconde. Ceci empêche toute déformation de l’écran en raison d’une éventuelle disparité entre la fréquence de synchronisation verticale et la fréquence de clignotement de l’éclairage. Si l’option OBTURATEUR est réglée en mode AUTO, FIXE ou EXT et que les options AUGMENTER SENS. et AGC sont respectivement réglées sur FIXE, le menu <SIN> sera désactivé. XDR Ceci corrige la différence de luminosité entre les scènes pour garantir une visibilité optimale. Plus la valeur est élevée, plus grand le niveau de correction. SIN Ceci compense automatiquement le papillotement à l’écran. Si vous réglez cette option sur <ON>, l’image sera agrandie avec un zoom numérique à hauteur de l’importance de la zone compensée.

JOUR/NUIT Vous pouvez spécifier un mode d'enregistrement en fonction de la scène. Sélectionnez <REG CAMERA> - <JOUR/NUIT>. Sélectionnez un mode de transition d’écran correspondant à l’éclairage et réglez les options selon les besoins. JOUR : Cette option a un réglage fi xe en mode JOUR, indépendamment de la scène. NUIT : Cette option a un réglage fi xe en mode NUIT, indépendamment de la scène. Si l’option S.PORTEUSE est réglée sur <ON>, le signal de la salve porteuse sera émis. AUTO : Selon la luminance, cette option bascule du mode JOUR en mode NUIT ou vice versa. JOUR

JOUR : Si l’option est réglée sur <AUTO>, vous pourrez spécifi er le niveau de luminosité qui déclenche le changement de mode entre JOUR et NUIT ainsi que l’intervalle du changement. ZONE MASQUAGE : S’il existe une source de lumière brillante dans une scène de nuit, vous pourrez en spécifi er la taille et la position selon les besoins. Toute zone de lumière excessive dans une scène de nuit est masquée. BAL BLANCS Pour régler la luminosité de l’écran, utilisez la fonction BAL BLANCS. Sélectionnez <REG CAMERA> - <BAL BLANCS>. Sélectionnez un mode pour le réglage de la balance des blancs. JOUR : Vous pouvez régler les valeurs ROUGE et BLEU en mode JOUR. NUIT : Vous pouvez régler <BAL BLANCS> selon les conditions d'éclairage ambiantes.

<POSITION> <POSITION>32_ configuration de la caméra configuration de la caméra Selon le mode d’enregistrement spécifi é, sélectionnez un mode BAL BLANCS doté des options requises. LUMINANCE : Spécifi ez le niveau de luminosité qui déclenche le basculement du mode JOUR en NUIT. MODE : Selon le mode sélectionné, vous pouvez régler le niveau de couleur ROUGE ou BLEU. ROUGE : Réglez la puissance de la couleur rouge. BLEU: Réglez la puissance de la couleur bleue. GAIN R/GAIN B : Réglez manuellement la température de couleur actuelle. Vous ne pouvez régler les options GAIN R et GAIN B qu’en mode AWC. ZOOM NUM Vous pouvez régler le facteur et la position de zoom numérique. Lorsque le facteur et la position de zoom sont définis, la fonction de zoom numérique est opérationnelle. Si vous réglez le zoom numérique sur un facteur supérieur à l’agrandissement actuel prévu pour la compensation, la fonction DIS (SIN) sera désactivée. DETAIL Vous pouvez régler la netteté de l’image, respectivement à l’horizontale et à la verticale.

Cette fonction règle le schéma des couleurs selon la valeur AGC (AGC). INVERSE Cette fonction inverse le signal de gauche à droite, de haut en bas ou selon les deux directions précédentes combinées. POSI/NEGA Ceci affiche le signal de luminosité de la vidéo soit normalement soit en mode inversé. PIP Vous pouvez afficher une image principale avec une sous-image sur un même écran.

ZONE PRIVEE Vous pouvez configurer jusqu'à 12 zones privées qui seront masquées pour préserver la confidentialité du sujet en cours d'enregistrement. Pour sélectionner et sauvegarder chaque élément de menu séparément, reportez-vous à la section « Modalités d’utilisation de la touche de menu ». (page 27)

CONFIGURATION DE ZONE

Sélectionnez <MENU PRINCIPAL> - <ZONE PRIVEE>.Utilisez les quatre boutons directionnels (▲▼◄ ► pour sélectionner le numéro souhaité.L'écran de confi guration de zone apparaît.Sélectionnez l’option <NIVEAU PIXEL>.Spécifiez le niveau de l’unité de pixel pour le réglage POSITIONSélectionnez <POINT>.Vous verrez des pixels s’afficher à l’écran.Utilisez les quatre boutons directionnels (▲▼◄ ► pour spécifier la position de chacun des quatre pixels.Sélectionnez <POSITION> et utilisez les quatre boutons directionnels (▲▼◄ ►) pour spécifier la position de chacun des quatre pixels.Enregistrez les modifications et revenez sur l’écran précédent et sélectionnez <STYLE>.Sélectionnez <COULEUR> et choisissez une couleur.Le réglage d’une ou plusieurs zones privées et l’activation de la fonction de confi dentialité entraînent la désactivation de la fonction PIP.

STYLE MOSAIQ1 STYLE MOSAIQ134_ configuration de la caméra configuration de la caméra AUTRES Vous pouvez réinitialiser la caméra ou sélectionner la couleur des polices OSD selon vos préférences. Pour sélectionner et sauvegarder chaque élément de menu séparément, reportez-vous à la section « Modalités d’utilisation de la touche de menu ». (page 27)

PARAMÈTRES PAR DÉFAUT

Sélectionnez <MENU PRINCIPAL> - <AUTRE REG> - <REINIT REGLAGE USINE>. L’écran de confi guration REINIT REGLAGE USINE. Sélectionnez <OK>. Tous les réglages seront réinitialisés sur leurs valeurs respectives par défaut. Cependant, le réglage de langue ne sera pas restauré. COULR OSD Vous pouvez régler la couleur de la police de l’interface utilisateur.

INFO SYSTEME Vous pouvez consulter les informations relatives au système. Pour sélectionner et sauvegarder chaque élément de menu séparément, reportez-vous à la section « Modalités d’utilisation de la touche de menu ». (page 27) Sélectionnez <MENU PRINCIPAL> - <INFO SYSTEME>. Les informations relatives au système actuel s’ affi chent. Le type de caméra peut varier selon le signal vidéo. LANGUE Vous pouvez sélectionnez la langue de votre choix. Pour sélectionner et sauvegarder chaque élément de menu séparément, reportez-vous à la section « Modalités d’utilisation de la touche de menu ». (page 27) Sélectionnez <MENU PRINCIPAL> - <LANGUE>. Sélectionnez la langue de votre choix en utilisant les touches de défi lement vers le haut/ bas (

La langue prise en charge peut être différente.

FRANÇAIS FRANÇAIS DEUTSCH DEUTSCH ESPAÑOL ESPAÑOL ITALIANO ITALIANO36_ connexion et configuration réseau connexion et configuration réseau Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. CONNECTER LA CAMÉRA AU ROUTEUR IP PAR LE

C'est pour un petit environnement de réseau comme les maisons, SOHO et les magasins ordinaires. Configurer les paramétrages de réseau du PC local connecté au routeur Pour configurer les paramètres de réseau du PC local connecté au routeur IP, suivre les instructions ci-dessous.Sélectionner : <Network Neighborhood> <Properties> <Local Area Connection> <Properties> <General> <Internet Protocol (TCP/IP)> <Properties>

<Obtain an IP address automatically> or <Use the following IP address>. Suivre les instructions ci-dessous si vous sélectionnez <Use the following IP address>:ex.1) Si l'adresse (LAN IP) du router IP est 192.168.1.1Adresse IP : 192.168.1.100Masque de sous-réseau : 255.255.255.0Passerelle par défaut : 192.168.1.1ex.2) Si l'adresse (LAN IP) du router IP est 192.168.0.1Adresse IP : 192.168.0.100Masque de sous-réseau : 255.255.255.0Passerelle par défaut : 192.168.0.1ex.3) Si l'adresse (LAN IP) du router IP est 192.168.xxx.1Adresse IP : 192.168.xxx.100Masque de sous-réseau : 255.255.255.0Passerelle par défaut : 192.168.xxx.1Pour l'adresse du routeur IP, se référer à la documentation du produit.

Vérifier si le routeur IP est connecté correctement au modem xDSL/Câble Sélectionner <Statut> à partir du menu Paramétrages du routeur S'il est correctement connecté, <IP Adress>, <Subnet Mask> et <Gateway> fournis par votre ISP s'affi chent. Veuillez vous souvenir de ces valeurs car elles sont requises de sorte qu'un ordinateur à distance externe du routeur IP se connecte à la caméra. Toutefois, notez que certaines ISP modifi ent les paramètres de <IP Adress>, <Subnet Mask> et <Gateway> régulièrement Si le routeur IP n'est pas correctement connecté, appuyer sur le bouton [Connect] pour essayer de se reconnecter ou vérifi er si les paramètres du routeur IP sont corrects. CONNECTER LA CAMÉRA AU ROUTEUR IP PAR LE

RÉSEAU DE ZONE LOCALE

C'est pour un environnement de réseau vaste comme un bureau d'entreprise, un bâtiment d'entreprise, une administration publique et une usine. Configurer les paramétrages de réseau du PC local connecté au routeur Pour configurer les paramètres de réseau du PC local connecté au routeur IP, suivre les instructions ci-dessous. Sélectionner : <Network Neighborhood>

<Obtain an IP address automatically> or <Use the following IP address>. Suivre les instructions ci-dessous si vous sélectionnez <Use the following IP address>: ex.1) Si l'adresse (LAN IP) du routeur IP est 192.168.1.1 Adresse IP : 192.168.1.100 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.1.1 ex.2) Si l'adresse (LAN IP) du routeur IP est 192.168.0.1 Adresse IP : 192.168.0.100 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.0.1

로컬PC방화벽IP 공유기외부 원격 PCDDNS 서버(Data Center, KOREA)SNC-B5399SNC-B5399PC localRouteur IP PC à distance externeServeur DDNS(Centre de données, COREE)PC localPare-feuINTERNETSwitch HUB38_ connexion et configuration réseau connexion et configuration réseau ex.3) Si l'adresse (LAN IP) du routeur IP est 192.168.xxx.1Adresse IP : 192.168.xxx.100Masque de sous-réseau : 255.255.255.0Passerelle par défaut : 192.168.xxx.1Pour l'adresse du routeur IP, se référer à la documentation du produit. CONNECTER LA CAMÉRA DIRECTEMENT À UN MODEM

XDSL/ CÂBLE BASÉ SUR DHCP

Configurer le routeur IP Ceci est activé pour un modem utilisant DHCP.Réglez l’adresse IP fi xe ou dynamique. (pages 41~45)Lancer un navigateur Internet sur un PC local connecté au routeur IPSaisir l'adresse du routeur IP dans la barre d'adresse du navigateur.ex.) http://192.168.1.1, http://192.168.0.1or http://192.168.xxx.1 Pour obtenir l'adresse URL DDNS, reportez-vous à la section « Vérifi cation de l'adresse DDNS ». (page 48) Quand le routeur IP est connecté, la fenêtre de connexion apparaît et vous demande de saisir un mot de passe.Pour l'identifi ant IP et le mot de passe, se référer à la documentation du routeur IP.Lorsque c'est fait, vous verrez la fenêtre de confi guration du routeur IP. Dans le menu de confi guration, sélectionner "Confi guration automatique-DHCP" pour le type de connexion Internet.Pour l'emplacement de menu du type de connexion Internet ou la sélection DHCP, se référer à la documentation du routeur IP. Lorsque c'est fait, cliquer sur le bouton [Save] ou [Apply] pour sauvegarder les paramètres.

CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE Se connecte à la caméra à partir d'un PC local sur le LAN Lancer un navigateur Internet sur le PC local.Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'intranet si le renvoi de port n'est pas correctement confi guré ou si un pare-feu est mis.Dans ce cas, pour résoudre le problème, contacter votre administrateur de réseau.

로컬 PC외부 원격 PC방화벽DDNS 서버(Data Center, KOREA)SNC-B5399SNC-B5399PC localPare-feuPC à distance externeServeur DDNS(Centre de données, COREE)INTERNETSwitch HUB40_ connexion et configuration réseau connexion et configuration réseau

CONFIGURATION DE L’ADRESSE IP

Boutons utilisés sous IP Installer Élément Description Device Name Nom du modèle de la caméra connectée. Cliquez sur la colonne pour trier la liste par nom de modèle. Cependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompue. Mode Affiche <Static> ou <Dynamic> pour l’état de connexion réseau actuel. MAC(Ethernet) Address Adresse Ethernet de la caméra connectée. Cliquez sur la colonne pour trier la liste par adresse Ethernet. Cependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompue. IP Address Adresse IP. Cliquez sur la colonne pour trier la liste par adresse IP. Cependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompue. L’adresse par défaut est « 192.168.1.200 ». Protocol Réglage réseau de la caméra. Le réglage par défaut est « IPv4 ». Les caméras ayant un réglage en IPv6 affichent « IPv6 ». UPnP Status Cette fonction n’est pas appliquée pour le moment.Français _41

● CONNEXION ET CONFIGURATION RÉSEAU

URL Adresse URL du serveur DDNS autorisant l’accès à partir d’un système Internet externe.Cependant, cette option sera remplacée par le réglage <IP Address> de la camera en cas d’échec de l’enregistrement DDNS.IPv4 Recherche les caméras réglées sur IPv4.IPv6 Recherche les caméras réglées sur IPv6.SearchRecherche les caméras actuellement connectées au réseau.Cependant, ce bouton sera grisé si aucun des réglages IPv4 ou IPv6 n’est sélectionné.Auto Set <IP Installer> configure automatiquement les réglages réseau à votre place. Manual Set Vous devez configurer les réglages réseau manuellement.Exit Quitte le programme IP Installer.

CONFIGURATION DE L’ADRESSE IP FIXE

Configuration réseau manuelle Exécutez <IP Installer.exe> pour afficher la liste des résultats de la recherche de caméras. Au démarrage initial, les deux options [Auto Set] et [Manual Set] sont grisées. Pour les caméras trouvées ayant un réglage IPv6, ces boutons sont grisés car ces cameras ne prennent pas en charge cette fonction.Sélectionnez une caméra dans la liste de recherche.Repérez l’adresse MAC (Ethernet) imprimée à l’arrière de la caméra.Les boutons [Auto Set] et [Manual Set] sont alors activés.Cliquez sur [Manual Set].La boîte de dialogue Manual Setting apparaît. Les valeurs par défaut des options <IP Address>, <Subnet Mask>, <Gateway> et <HTTP Port> de la camera s’affi chent.La valeur par défaut de l’option <PASSWORD> est 4321.Renseignez les informations nécessaires dans la sous-fenêtre <ADDRESS>.MAC (Ethernet) Address : L’adresse MAC (Ethernet) de la caméra applicable est réglée automatiquement de sorte que vous n’ayez pas à entrer les informations la concernant manuellement.

3.42_ connexion et configuration réseau connexion et configuration réseau Si vous utilisez un routeur IP : IP Address : Entrez une adresse comprise dans la plage IP fournie par le routeur IP. ex.) 192.168.1.2~254,

Subnet Mask : La valeur de <Subnet Mask> du routeur IP est identique à celle de l’option <Subnet Mask> de la caméra. Gateway : La valeur de <Local IP Address> du routeur IP est identique à celle de l’option <Gateway> de la caméra. Si vous n’utilisez pas de routeur IP : Pour le réglage des options <IP Address>, <Subnet Mask> et <Gateway>, contactez votre administrateur réseau. Les valeurs de Device, TCP, UDP, Upload et des ports Multicast ne peuvent pas être modifi ées manuellement et seront réglées en fonction de la valeur du port HTTP. Renseignez les informations nécessaires dans la sous-fenêtre <PORT>. HTTP Port : Permet d’accéder à la caméra à l’aide du navigateur Internet, réglé par défaut sur 80. Modifi ez la valeur de HTTP Port à l’ aide des fl èches de défi lement vers le haut ou le bas. La valeur initiale du port est réglée sur 80 et peut être augmentée ou diminuée par palier de 6 unités, comme par exemple : 10000, 10006, 10012. Device Port : Permet de contrôler le transfert du signal vidéo, réglé par défaut sur 60001 (TCP). TCP Port : Port de transfert du signal vidéo via les protocoles TCP, réglé par défaut sur 60002 (TCP). UDP Port : Port de transfert du signal vidéo via le protocole de diffusion individuelle UDP, réglé par défaut sur 60003(UDP). Upload Port : Permet de mettre à niveau le micrologiciel, réglé par défaut sur 60004 (TCP). Multicast Port : Port de transfert du signal vidéo via le protocole de multidiffusion UDP, réglé par défaut sur 60005 (UDP). Entrez le mot de passe. Ceci est le mot de passe de connexion de l’utilisateur « root » qui accède à la caméra. Le mot de passe par défaut est « 4321 ».

Cliquez sur [OK]. La confi guration réseau manuelle est ainsi terminée. Lorsque la confi guration manuelle, notamment celle de l’option <IP>, est terminée, la caméra redémarre. Si le routeur IP dispose de plusieurs caméras connectées Configurez séparément les réglages IP et les réglages de port. Catégorie Caméra 1 Caméra 2 Réglages IP IP Address Subnet Mask Gateway

Si l’option <HTTP Port> est réglée sur une valeur différente de 80, vous devrez indiquer le numéro du réglage <PORT> dans la barre d’adresse du navigateur Internet pour pouvoir accéder à la caméra. ex.) http://IP address : HTTP Port http://192.168.1.201:10000 Configuration réseau automatique Exécutez <IP Installer.exe> pour afficher la liste des résultats de la recherche de caméras. Au démarrage initial, les deux options [Auto Set] et [Manual Set] sont grisées. Pour les caméras trouvées ayant un réglage IPv6, ces boutons sont grisés car ces cameras ne prennent pas en charge cette fonction. Sélectionnez une caméra dans la liste de recherche. Repérez l’adresse MAC (Ethernet) imprimée à l’arrière de la caméra. Les boutons [Auto Set] et [Manual Set] sont alors activés. Cliquez sur [Auto Set]. La boîte de dialogue Auto Setting apparaît. Les options <IP Address>, <Subnet Mask> et <Gateway> sont automatiquement réglées.

2.44_ connexion et configuration réseau connexion et configuration réseau Entrez le mot de passe. Ceci est le mot de passe de connexion de l’utilisateur « root » qui accède à la caméra. Le mot de passe par défaut est « 4321 ». Cliquez sur [OK]. La confi guration réseau automatique est ainsi terminée. La caméra termine automatiquement le réglage réseau et redémarre.

CONFIGURATION DE L’ADRESSE IP DYNAMIQUE

Configuration de l’environnement IP dynamique Exemple d’environnement IP dynamique Routeur IP, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP Caméra connectée directement à un modem xDSL ou câble via le protocole DHCP Adresses IP affectées par le serveur DHCP interne via le réseau LAN Vérification de l'adresse IP dynamique Depuis un ordinateur local, exécutez <IP Installer> pour affi cher une liste de caméras affectées à <Dynamic IP>. Sélectionnez une caméra dans la liste, et cliquez sur [Manual Set] pour consulter la valeur de l’option <Dynamic IP> de la caméra. Si vous désélectionnez <DHCP>, vous pourrez modifi er les valeurs des options <IP> ou <PORT> en les réglant sur <STATIC>.

CONFIGURATION DE LA REDIRECTION DE LA PLAGE DE PORTS (MAPPAGE DE PORTS) Si vous avez installé un routeur IP muni d'une caméra connectée, vous devrez régler la redirection de la plage de ports sur le routeur IP de sorte qu'un ordinateur distant puisse accéder à la caméra qui y est installée. Redirection manuelle de la plage de ports Depuis le menu Setup du routeur IP, sélectionnez <Applications & Gaming> - <Port Range Forward>. Pour le réglage de la redirection de la plage de ports sur un routeur IP tiers, reportez-vous au manuel d’utilisation du routeur IP concerné. Sélectionnez <TCP> et <UDP Port> pour chacune des cameras connectées au routeur IP. Chaque numéro de port lié au routeur IP devrait correspondre à ce qui est spécifi é dans <BASIC> - <IP> depuis le menu Setup de la caméra. Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.

3.46_ connexion et configuration réseau connexion et configuration réseau CONNEXION À LA CAMÉRA DEPUIS UN ORDINATEUR LOCAL PARTAGÉ Lancez <IP Installer>.Le système recherche les caméras connectées et en affi che la liste.Double-cliquez sur une caméra pour y accéder.Le navigateur Internet démarre et se connecte à la caméra.Vous pouvez aussi accéder à la caméra en tapant l’adresse IP de la caméra trouvée dans la barre d’adresse du navigateur Internet. CONNEXION À LA CAMÉRA DEPUIS UN ORDINATEUR

DISTANT VIA INTERNET

Un ordinateur distant ne pouvant pas directement accéder à <IP Installer>, vous devriez accéder à la caméra via le réseau du routeur IP en utilisant l'adresse URL du serveur DDNS de la caméra.Avant de pouvoir accéder à une caméra depuis le réseau du routeur IP, vous devez régler la redirection des plages de port du routeur IP. Depuis l'ordinateur distant, lancez le navigateur Internet et tapez l’adresse URL DDNS de la camera ou l’adresse IP du routeur IP dans la barre d’adresse.ex.) http://mfffe42.websamsung.net Pour obtenir l'adresse URL DDNS, reportez-vous à la section « Vérifi cation de l'adresse DDNS ». (page 48)

Normalement, vous devez procéder comme suit Lancez le navigateur Internet. Tapez l’adresse IP de la caméra dans la barre d’adresse. ex.)

http://192.168.1.200 - la boîte de dialogue de connexion devrait apparaître.

http://[2001:230:abcd:ffff:0000 :0000:ffff:1111] Si le numéro de port HTTP est différent de 80 Lancez le navigateur Internet. Tapez l’adresse IP et le numéro de port HTTP de la caméra dans la barre d’adresse. ex.) Adresse IP : 192.168.1.200:Port number(10000)

http://192.168.1.200:10000 - la boîte de dialogue de connexion devrait apparaître. Utilisation de l’adresse URL Lancez le navigateur Internet. Saisir une adresse URL DDNS pour la caméra dans la case de saisie d'adresse. ex.) Adresse URL : http://mfffe42.websamsung.net - la boîte de dialogue de connexion devrait apparaître. Connexion via une adresse URL (Si le numéro de port HTTP est différent de 80) Lancez le navigateur Internet. Tapez l’adresse URL DDNS et le numéro de port HTTP de la caméra dans la barre d’adresse. ex.) Adresse URL : http://mfffe42.websamsung.net:Port number(10000)

http://mfffe42.websamsung.net:10000 - la boîte de dialogue de connexion devrait apparaître.

visionneur webvisionneur web 48_ visionneur web Vérification de l'adresse DDNS L’adresse DDNS consiste de : <une des lettres minuscules suivantes : c, m, p> + <les 6 derniers chiffres de l’adresse MAC (Ethernet)> + <websamsung.net>La lettre minuscule sera respectivement <c> si les 6 premiers chiffres de l'adresse MAC (Ethernet) correspondent à <<00:00:f0>, <m> si ceux-ci sont <00:16:6c> ou <p> s’il s’agit de <00:68:36>.ex.) - l'adresse MAC (Ethernet) est 00:00:f0:ff:fe:42: c + fffe42 + websamsung.net = cfffe42.websamsung.net l'adresse MAC (Ethernet) est 00:16:6c:ff:fe:42: m + fffe42 +websamsung.net = mfffe42.websamsung.net l'adresse MAC (Ethernet) est 00:68:36:ff:fe:42: p + fffe42 +websamsung.net = pfffe42.websamsung.netLes adresses mentionnées ci-dessus ne sont que des exemples, ne les utilisez pas à des fi ns de connexion. LOGIN L’identifiant utilisateur par défaut est « root » et le mot de passe par défaut est « 4321 ». Entrez « root » dans la zone de saisie de texte <User Name>.Entrez « 4321 » dans la zone de saisie de texte <Password>. Si le mot de passe est modifi é, entrez le nouveau mot de passe.Cliquez sur [OK]. Si vous vous êtes connecté avec succès, vous verrez l’écran Live Viewer s’affi cher. Pour des raisons de sécurité, veillez à changer le mot de passe dans <Basic> - <User>. L'identifi ant de l’administrateur « root » est fi xe et ne peut être modifi é.Si vous sélectionnez l’option « Save this password in your password list » après avoir entré votre saisie, vous serez automatiquement connecté sans être invité à entrer vos informations de connexions dès votre prochaine connexion.Pour cela, vous devez installer sur votre ordinateur DirectX 8.1 ou une version ultérieure. Vous pouvez télécharger gratuitement la version la plus récente de DirectX depuis le site http://www.microsoft.com/download. Si vous utilisez Internet Explorer 7.0 ou 8.0 comme navigateur par défaut, vous pourrez affi cher la meilleure qualité d’image possible même en plein écran. La réduction du format de l’image peut couper l’image sur les bords.

Français _49 ● VISIONNEUR WEB INSTALLATION D'ACTIVEX Si vous vous connectez à une caméra pour la première fois, vous afficherez le message d'installation. Procédez ensuite à l’installation de la version requise d’ActiveX afin d’accéder à la caméra pour y contrôler la vidéo en temps réel. Pour les utilisateurs de Windows XP Service Pack 2 Cliquez sur le message d’installation qui s’affi che dans une fenêtre contextuelle lorsque vous accédez à la caméra pour la première fois.Cliquez sur <Install ActiveX Control...>.L'avertissement de sécurité contextuel apparaît. Cliquez sur [Install].Lorsque vous avez correctement installé la version ActiveX requise après avoir accédé à la caméra, l’écran Live doit en principe apparaître.Pour une installation normale, spécifi ez le réglage Block Popup comme suit :Internet Explorer ➝ Outils ➝ Bloqueur de fenêtres intempestives ➝ Toujours autoriser les fenêtres intempestives de ce site

visionneur web 50_ visionneur web

UTILISATION DE L’ÉCRAN DIRECT

Élément Description SD Search Permet de passer à l’écran de recherche d’images d’événement sur la carte SD. Configuration Permet de passer à l'écran Configuration A propos de Vous pouvez vérifier la version du micrologiciel, le numéro de série et les informations relatives au constructeur. Réinit. al Réinitialise l’icône de l’alarme. (Les icônes Alarme et Analyse vidéo Intelligente disparaissent.) Prise Enregistre l’instantané comme un fichier image au format .jpeg ou .bmp. Impr Imprime l’image actuelle. Enreg. Enregistre la vidéo actuelle au format de fichier vidéo avi. Plein écran Affiche l’écran Direct en mode plein écran. Format video Vous pouvez régler le format vidéo (MJPEG, H.264/MPEG4) des fichiers vidéo. Notez que la configuration de menu peut être différente de celle de la configuration de l’élément <H.264 & MPEG4 video select> dans le menu Video Setup.Français _51 ● VISIONNEUR WEB Emission d’alerte Active : Active le port de sortie d’alarme spécifié. Desactive : Désactive le port de sortie d’alarme spécifié. Impulsion : Active le port d’alarme autant de fois que spécifié avant sa désactivation. OSD caméra Sert à extraire et personnaliser le menu Configuration de la caméra. Pour sélectionner et sauvegarder chaque élément de menu séparément, reportez- vous à la section « Modalités d’utilisation de la touche de menu ». (page 27) Audio Cochez la case Ecouter ou Parler pour l’audio. Ecran du visionneur Afficher la vidéo Direct à l'écran. SAUVEGARDE Vous pouvez saisir, imprimer et sauvegarder l’instantané via le chemin spécifié. Pour saisir un instantané Cliquez sur [ ] sur la scène à saisir. La boîte de dialogue Prise devrait apparaître. Cliquez sur [OK]. La capture d’écran est sauvegardée via le chemin spécifi é. Chemin du fi chier par défaut Windows XP : C: \Program Files\Samsung\SNC-B5399\SnapShot\Live Pour changer de chemin, cliquez sur [Régler le chemin ( )] et spécifi ez le chemin de votre choix. Windows Vista : C:\users\[UserID]\AppData\LocalLow\Samsung\SNC-B5399\ SnapShot\Live Sous Windows Vista, le chemin d’enregistrement ne peut être modifi é. Le fichier de la capture d’écran est nommé automatiquement au format suivant : <Adresse IP_Numéro de port_AAAAMMJJ_hhmmss_index>. ex.) 192.168.0.200_60001_20000114_133857_00

yvisionneur web 52_ visionneur web Pour imprimer la capture d’écran Cliquez sur

sur la scène à imprimer. La boîte de dialogue de configuration de l’impression apparaît. Spécifiez le nom de l’imprimante connectée et cliquez sur [OK]. Pour enregistrer une vidéo Cliquez sur [ ] sur la scène à enregistrer. Vous affi cherez la boîte de dialogue Enreg. AVI ; entrez-y les informations nécessaires. Enreg. chemin : Vous pouvez changer le chemin d’enregistrement par défaut. Nom fichier : Vous pouvez changer le nom de fichier par défaut. Espace mini disponible sur le disque dur : Si l’espace libre sur le disque dur est inférieur à l'espace d’enregistrement, l'enregistrement sera interrompu. Cliquez sur [OK]. L’enregistrement débute avec l’affichage de <REC> sur l'écran du visionneur. Le fichier vidéo est sauvegardé via le chemin spécifié. Si vous souhaitez arrêter l’enregistrement, cliquez à nouveau sur [

4.Français _53 ● VISIONNEUR WEB Chemin du fi chier par défaut Windows XP : C:\Program Files\Samsung\SNC-B5399\VideoClip\Live Pour changer de chemin, cliquez sur [Régler le chemin ( )] et spécifi ez le chemin de votre choix. Windows Vista : C:\users\[UserID]\AppData\LocalLow\Samsung\SNC-B5399\ VideoClip\Live Sous Windows Vista, le chemin d’enregistrement ne peut être modifi é. Le fi chier de la capture d’écran est nommé automatiquement au format suivant : <IP address_Port number_YYYYMMDD_hhmmss_index>. ex.) 192.168.0.200_60001_20090903_112357_00 Pour lire un fi chier .avi, vous devez installer sur votre système le codec DivX correspondant. Vous pouvez télécharger la version gratuite du codec Divx à l'adresse suivante : http://sourceforge.net/projects/ffdshow/.

yvisionneur web 54_ visionneur web UTILISER L’ÉCRAN DE RECHERCHE DE VISIONNEUR SD Cliquez sur l’onglet <Recherche SD> sur l’écran Direct. L'écran Recherche SD apparaît. Organisation d'écran principal Nom Fonction et description Format croquis Les images d’onglet s’affichent en function de la dimension sélectionnée. Date Vous pouvez sélectionner la date souhaitée pour rechercher des événements générés. Programme Vous pouvez sélectionner la date souhaitée pour rechercher les événements de programme. Entree Alarme Vous pouvez sélectionner l’heure souhaitée pour rechercher les événements d’ alarme. Analyse vidéo intelligente Vous pouvez rechercher des événements liés à l'analyse vidéo intelligente en spécifiant la période de temps.

Vous pouvez configurer les réglages par défaut ainsi que les réglages de système, de surimpression et de réseau, et les modifier selon les besoins.Dans l'écran Direct, cliquez sur l'onglet <Confi guration>.L'écran Confi guration apparaît.

CONFIGURATION PAR DÉFAUT

Pour configurer les réglages vidéo & Audio Vous pouvez définir la résolution, la qualité et le CODEC de l’image vidéo ainsi que les réglages d’entrée/sortie audio.Sélectionnez <D.base> - <Vidéo & Audio>. L'écran de configuration Vidéo & Audio apparaît.Luminosité : Réglez la luminosité de l’écran sur une valeur comprise entre 1 et 100.Contrast : Réglez le contraste sur une valeur comprise entre 1 et 100.Résolution : Réglez la taille de la vidéo des fi chiers MPEG4, H.264 et MPEG.NTSC : 4CIF(704x480), VGA(640X480), CIF(352X240)PAL : 4CIF(704x576), VGA(640X480), CIF(352X288)Qualité : Réglez la qualité de l'image sur une valeur comprise entre 1 et

Vitesse d'enregistrement : Sélectionnez une valeur parmi 30 fps, 15 fps, 8 fps, 3 fps et 1 fps.Régl. déb. bin.* : Sélectionnez les valeurs CBR (Débit binaire constant) ou VBR (Débit binaire variable) pour la méthode de compression.En sélectionnant VBR, vous ne pouvez pas régler le débit binaire ciblé.

écran de configurationécran de configuration 56_ écran de configuration Déb bin cible : Transfère le signal vidéo selon un débit binaire spécifi que. Compression : Réglez le taux de compression sur une plage allant de 5 à 100, par paliers de 5 unités. Prior. encodage : Réglez la méthode de transfert vidéo sur Vitesse d'enregistrement ou Qualité Tail GOP* : Sélectionnez une taille GOP comprise entre 5 et 15. Débloq. : Ceci atténue les bords entre les blocs macros. Désentrelacer : Vous pouvez réduire le bruit de la grille à l'aide de la fonction de désentrelacement. Disponible uniquement si la résolution MPEG4 est réglée sur 4CIF. Si l'option WDR est défi nie sur <OFF> ou le réglage de la résolution différent de 4CIF, vous ne pourrez pas activer le désentrelacement du CODEC MPEG4. Profil : Sélectionnez Baseline ou Main pour la méthode de profilage H.264. Cod entropique* : Réduit la perte de compression due à l’encodage. Si vous réglez le profi l sur Baseline, le codage entropique ne sera disponible que pour la valeur CAVLC* alors que si vous spécifi ez le profi l sur Princ, le codage entropique pourra être réglé sur CAVLC* et CABAC*. Estimation mvt : Estime le mouvement des pixels en déterminant le vecteur de mouvement. Augm entr. : Vous pouvez régler le gain d’entrée audio de 0 à 10. Gain sortie : Vous pouvez régler le gain de sortie audio de 0 à 10. Si le gain d’entrée audio est réglé sur 0, aucun son ne sera entendu. Une fois le réglage effectué, cliquez sur [Appliquer]. Vos réglages seront ainsi sauvegardés.

Pour configurer les réglages IP Sélectionnez <D.base> - <IP>. La fenêtre de configuration IP apparaît. Confi guration IP : Spécifi ez les réglages IP et les réglages de port de la caméra. Type d'IP : Sélectionnez une valeur parmi <IP statique>, <IP dynamique> et <IP PPPoE>. Si vous sélectionnez <IP PPPoE>, vous devrez entrer l’IP et le mot de passe ADSL, fournis en option. Cependant, les éléments de multidiffusion (adresse, port, TTL de multidiffusion) pour VNP et RTP disparaîtront. Adresse MAC : Affi che l'adresse MAC Ethernet. Ceci permet de créer une adresse DDNS. Adresse IP : Affi che l’adresse IP actuelle. Masque de sous-réseau : Affi che la valeur de <Masque de sous- réseau> pour l’adresse IP spécifi ée. Passerelle : Affi che la valeur de <Passerelle> pour l’IP spécifi é. Serveur DNS : Affi che l’adresse du serveur DNS (Domain Name Service). Port de serveur HTTP : Port HTTP utilisé pour accéder à la caméra via le navigateur Web. La valeur par défaut est 80 (TCP). Port de téléchargement (TCP) : Permet de mettre à niveau le micrologiciel, réglé par défaut sur 60004 (TCP). Confi guration IPv6 : Permet d’obtenir l’adresse IPv6 pour accéder au réseau IPv6. Confi guration VNP : Permet de spécifi er le port servant à transférer les signaux vidéo via les protocoles Samsung. Port de périphérique (TCP) : Permet de contrôler le transfert du signal vidéo, réglé par défaut sur 60001 (TCP). Port TCP de lecture en transit : Port de transfert du signal vidéo via les protocoles TCP, réglé par défaut sur 60002 (TCP). Port UDP de lecture en transit : Port UDP utilisé pour le transfert du signal vidéo via les protocoles de diffusion individuelle UDP. La valeur par défaut est 60003 (UDP). Adresse de multidiffusion : Adresse IP utilisée pour le transfert du signal vidéo via les protocoles multidiffusion UDP. La valeur par défaut est 225.128.1.128, mais vous pouvez changer cette adresse en la spécifi ant sur une valeur comprise entre 224.0.0.0 et 239.255.255.255. Port de multidiffusion : Port UDP utilisé pour le transfert du signal vidéo via les protocoles multidiffusion UDP. La valeur par défaut est 60005 (UDP). TTL* : Réglez la valeur TTL correspondant au paquet VNP. La valeur par défaut est 63, mais vous pouvez changer d’adresse en spécifi ant une valeur comprise entre 0 et 255.

-écran de configuration 58_ écran de configuration Confi guration RTP : Vous pouvez régler le protocole RTP.Port RTSP : Vous pouvez régler le port RTSP.Port de lecture en transit : Utilisé pour le transfert du signal vidéo via les protocoles RTP. La plage de valeurs par défaut est comprise entre 61000 et 61999.Adresse multidiff. : Adresse IP utilisée pour le transfert du signal vidéo via les protocoles RTP.Port multidiff. : Utilisé pour le transfert du signal vidéo via les protocoles de multidiffusion RTP.TTL* : Vous pouvez régler la valeur TTL correspondant au paquet RTP.Une fois le réglage effectué, cliquez sur [Appliquer]. Les réglages sont alors sauvegardés et le système redémarre. Le navigateur Internet qui était ouvert se ferme.Si le routeur IP dispose de plusieurs caméras connectées, vous devrez confi gurer les réglages IP et les réglages de port séparément pour chacune d’elles. Pour configurer le compte utilisateur Cliquez sur <D.base> - <Utilisateur>.La fenêtre de confi guration UTIL apparaît.Authentifi cation de l'identifi ant : Vous pouvez régler l’authentifi cation de l’identifi ant par l’utilisateur.Si vous sélectionnez <Activer>, l’utilisateur devra se soumettre à une authentifi cation d’identifi cation. Par contre, lorsque vous sélectionnez <Désactiver>, vous autorisez tout utilisateur à accéder au système sans authentifi cation, à condition de disposer des privilèges d’accès utilisateur.Une fois les réglages effectués, cliquez sur [Appliquer].Vos réglages seront ainsi sauvegardés.Ajoutez des utilisateurs ou modifi ez l’ID utilisateur ou le mot de passe.Liste des identifi ants/mots de passe utilisateur : Affi che une liste d’identifi ants, de mots de passe et de classifi cations utilisateur. Vous pouvez ajouter jusqu'à 10 utilisateurs.L’identifi ant admin est « root ».Le mot de passe de l’identifi ant admin peut être modifi é mais il ne saurait être ajouté ou supprimé.

Enregistrement de l'utilisateur Depuis la fenêtre de confi guration UTIL, cliquez sur [Insérer]. La fenêtre Enregistrement utilisateur apparaît. Entrez les valeurs respectives de <Identifi ant utilisateur>, <Mot de passe> et <Confi rmer mot de p.>. Vous pouvez entrer jusqu'à 9 caractères alphanumériques ou spéciaux (à l'exception de certains caractères) pour l'identifi ant utilisateur et le mot de passe. Sélectionnez un niveau d’utilisateur. Sélectionnez <Opérateur> ou <Utilisateur> pour spécifi er les droits d’accès d’un nouvel utilisateur. Cliquez sur [Appliquer]. L'enregistrement de l'utilisateur est ainsi terminé. Il est impossible d’ajouter un identifi ant utilisateur existant en double. Ni l’identifi ant racine ni l’identifi ant invité ne peuvent être enregistrés. Pour modifier un compte utilisateur enregistré Depuis la fenêtre de confi guration Utilisateur, sélectionnez un identifi ant utilisateur à modifi er. Depuis la fenêtre de confi guration Utilisateur, cliquez sur [Modifi er]. La fenêtre Modifi er l'utilisateur apparaît. Entrez les valeurs souhaitées pour <Identifi ant utilisateur>, <Mot de passe> et <Confi rmer mot de p.> et <Niveau>. Cliquez sur [Appliquer]. L’identifi ant utilisateur sélectionné sera ainsi modifi é. Pour supprimer un identifiant utilisateur Depuis la fenêtre de confi guration Utilisateur, sélectionnez un identifi ant utilisateur à supprimer. Depuis la fenêtre de confi guration Utilisateur, cliquez sur [Supprimer]. L’identifi ant utilisateur sélectionné sera ainsi supprimé. À propos des droits d’accès utilisateur Administrateur : Peut utiliser toutes les fonctions (modifi er/commander les réglages). Operateur : Peut utiliser uniquement les fonctions disponibles dans Live Viewer. Utilisateur : Peut uniquement affi cher la vidéo sous Live Viewer.

écran de configuration 60_ écran de configuration Pour régler l'affichage de la langue Cliquez sur <D.base> - <Langue>.La fenêtre de confi guration Langue apparaît. Vous avez le choix entre 7 langues (anglais/coréen/chinois/français/italien/espagnol/allemand).Une fois le réglage effectué, cliquez sur [Appliquer]. La langue sélectionnée s’applique immédiatement.

CONFIGURATION DU SYSTÈME

Pour régler la date/l’heure Pour le réglage de l’heure, vous pouvez consulter l’heure du système actuel depuis le serveur NTP ou votre ordinateur.Cliquez sur <Systeme> - <Date & Heure>. La fenêtre de confi guration Date & Heure apparaît.Si vous sélectionnez Manuel, entrez la date et l’heure manuellement. Vos réglages seront ainsi sauvegardés.Heure actuelle du système : L’heure spécifi ée dans Confi guration de l'heure du système s’applique.Confi guration de l'heure du système : Vous pouvez synchroniser l’heure du système sur le serveur NTP (serveur de synchronisation) ou votre ordinateur ou spécifi er l’heure manuellement.Vous pouvez spécifi er une heure entre le 1er janvier 2000 et le 31 décembre 2037.

Pour régler l'heure du système Sélectionnez une adresse sous <Adresse> ou sélectionnez <Synchro avec visionn. PC>. Si vous sélectionnez Manuel, entrez la date et l’heure manuellement. Cliquez sur [Appliquer]. L’heure du système spécifi ée sera ainsi appliquée. La valeur <IP du serveur NTP> est fournie par un organisme public inscrit sur une liste d’organismes soumise à modifi cation. Dans un réseau local, un serveur NTP distinct doit être manuellement défi ni. L’heure actuelle varie selon les réglages régionaux (GMT, heure d’été) ou nationaux (confi guration de l’heure sur l’ordinateur). Pour consulter les informations du journal Sélectionnez <Systeme> - <Journal>. La liste des informations Journal apparaît. Liste des journaux du système Permet d'affi cher les informations du journal concernant les modifi cations du système ainsi que l'heure et l'adresse IP. Démarrage syst : Lors de la mise sous tension de la caméra Nom util : Lors de la connexion de l’utilisateur à la caméra Réinit syst : Lors du redémarrage de la caméra Rés confi guré : Lors de l’accès au réseau Panne rés : En l'absence d'accès au réseau Param vidéo modifi é : Lors de la modifi cation des paramètres liés à la vidéo Heure syst modifi ée : Lors de la modifi cation de l’heure du système Changement de confi guration du réseau : Lors de la modifi cation des confi gurations liées au réseau Décl d'alarme 1, 2 : Lors de la génération d’une alarme Survenue de la fonction Analyse vidéo intelligente : Lors de la génération d’un événement d’analyse vidéo intelligente Erreur d'envoi FTP : Lors de l’échec du transfert FTP Erreur d'envoi SMTP : Lors de l’échec de l’envoi de message e-mail via le serveur SMTP Il est possible d’enregistrer 2000 journaux au total. Si le nombre de journaux vient à dépasser les 2000, un journal situé en fi n de liste sera supprimé et remplacé par un nouveau journal.

écran de configuration 62_ écran de configuration Pour mettre à jour le logiciel Cliquez sur <Systeme> - <Maj soft>. La fenêtre Maj soft apparaît.Pour mettre à jour le logicielDepuis la fenêtre Mise à jour logicielle, cliquez sur [Browse…]. La boîte de dialogue Ouvrir apparaît.Sélectionnez un fi chier pouvant être mis à jour et cliquez sur [Open].Depuis la fenêtre Mise à jour logicielle, cliquez sur [Installer]. Le fi chier sélectionné est dézippé au démarrage de la mise à jour.La mise à jour peut prendre quelques minutes.Lorsque la mise à jour logicielle est termi-née, vous serez invité à redémarrer le système.Cliquez sur [OK] pour redémarrer le système. La connexion en cours sera interrompue, il faudra donc la rétablir.Cependant, en cas de déconnexion réseau, de panne de courant ou de dysfonctionnement de l’ordinateur durant la mise à jour, le système peut ne pas fonctionner. Pour réinitialiser le système Redémarrez ou réinitialisez le système si celui-ci ne fonctionne pas correctement ou présente un problème.Sélectionnez <Systeme> - <Réinitialiser>.La fenêtre Réinitialiser apparaît.Redémarrer : Redémarre le système.Paramètres par défaut : Réinitialise les réglages système sur les valeurs par défaut avec les deux options suivantes :Hormis les paramètres réseau : Réinitialise tous les réglages sauf les paramètres réseau.Tout : Restaure tous les réglages sur leur valeur par défaut.Initialise les réglages sur leurs valeurs par défaut et produit le même effet que l’activation du bouton [REINIT] dans le menu principal.

Une fois que le système est réinitialisé ou redémarré, essayez de connecter la caméra à nouveau. Le redémarrage complet du système peut nécessiter plusieurs minutes. Patientez jusqu’à ce que le redémarrage du système soit terminé et réessayez la connexion. Après avoir exécuté <Paramètres par défaut>, vous devez lancer le programme <IP Installer. exe> et modifi er les réglages réseau de base, tels que Adresse IP, Masque de sous-réseau, Passerelle, etc. pour vous connecter à Internet. Pour régler le protocole HTTPS Sélectionnez <Systeme> - <HTTPS>. La fenêtre de configuration HTTPS apparaît. Syst. de connexion sécu. : Sélectionnez un système de connexion sécurisée à utiliser. Pour utiliser un mode de connexion sécurisée nécessitant un certifi cat public pour le système de connexion sécurisée, vous devez installer sur votre système un certifi cat signé émis par une autorité de certifi cation. Installer un certif. public : Pour installer le certifi cat sur la caméra, il faut saisir un nom de certifi cat (celui-ci peut être arbitrairement affecté par l’utilisateur) et indiquer un fi chier de certifi cat émis par l’autorité concernée ainsi qu’un fi chier de clé. Une fois que vous avez effectué ceci, cliquez sur [Installer]. Si le certifi cat est installé avec succès, le nom du certifi cat défi ni par l’utilisateur devrait s’affi cher. La case d’option <HTTPS (Mode de connex. sécurisée avec certifi cat public)> située en haut de la fenêtre est alors activée. Pour accéder à la caméra en mode HTTPS, vous devez saisir l’adresse IP de la caméra sous la forme suivante : « https://<Camera_IP> ». Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. Le visionneur Web bascule sur le système de connexion sécurisé. Pour régler le filtrage IP Cliquez sur <Système>-<Filtrage IP>. L'écran de confi guration Filtrage IP apparaît. Politique de base : Vous pouvez sélectionner la politique de fi ltrage IP. Si vous sélectionnez le réglage Autorisation, le serveur Web autorisera toutes les tentatives de saisie d’adresse IP à l’exception des adresses répertoriées dans la liste de refus. Si vous sélectionnez le réglage Refus, le serveur Web autorisera uniquement les adresses IP ajoutées à la liste des adresses autorisées et rejettera toutes les autres adresses IP. Pour appliquer la politique de fi ltrage IP sélectionnée, cliquez sur le bouton [Appliquer]. Entrez l’adresse IP et le masque de sous-réseau dans le champ IP à autoriser ou à rejeter. La valeur du champ Plage de fi ltrage* varie selon l’adresse IP et le masque de sous-réseau spécifi és.

2.écran de configuration 64_ écran de configuration

CONFIGURATION DE LA SURIMPRESSION

Vous pouvez afficher du texte à l’écran. Pour configurer le texte Sélectionnez <Surimpression> - <Texte surimpression>. La fenêtre de confi guration Texte en surimpression apparaît. Lorsque ceci est effectué, cliquez sur [Appliquer]. Vos réglages seront alors sauvegardés. Confi g. du texte en surimpression : Si vous sélectionnez <Désactiver>, le texte en surimpression ne s’affi chera pas ; il apparaîtra à l’écran uniquement lorsque vous sélectionnez <Activer>. Affi cher la date : Réglez cette option pour affi cher les informations relatives à la date au bas de l’écran. Format de sortie : Sélectionnez un format d’affi chage des informations relatives à la date. AAAA/MM/JJ : Année-Mois-Jour / MM-JJ-AAAA : Mois-Jour-Année /JJ-MM- AAAA : Jour-Mois-Année Affi cher l'heure : Sélectionnez un format d’affi chage des informations relatives à l’heure. Format de sortie : Réglez cette option pour affi cher les informations relatives à l’ heure au bas de l’écran. 24 h. : Affi che l’heure au format de 24 heures. 12 h. : Affi che l’heure au format de 12 heures. Couleur du texte : Sélectionnez le noir ou le blanc comme couleur de texte. Couleur de l'arrière plan : Sélectionnez le noir ou le blanc comme couleur d’arrière-plan.

Pour configurer une fonction de transfert d’événement Vous pouvez régler le serveur FTP/courrier électronique (SMTP) pour transférer les images de l’alarme présentes sur la caméra, lors de la survenue d'un événement d'alarme.Sélectionnez <Evenement> - <Config. transf.>. La fenêtre de configuration Config transf. de l’image apparaît.Pour obtenir de plus amples informations sur les services commerciaux SMTP, contactez le fournisseur de services SMTP.Pour tester le transfert FTPCliquez sur [Essai].Cette option permet de tester si l’image est correctement transférée vers le serveur FTP approprié. Lorsque l’essai de connexion et de transfert au serveur FTP est effectué, un message <(Vérifié)> s’affiche. Par contre, vous verrez un message d'erreur apparaître en cas d’échec de l’essai. Le cas échéant, vérifiez l’état du serveur FTP ou examinez les réglages une nouvelle fois.Transfert FTP : Cette fonction vous permet de transférer des images d’alarme au serveur FTP. Lorsque le réglage et l’état de connexion du serveur FTP initial ne sont pas vérifi és, le message <(Non vérifi é)> s'affi che.Utiliser le mode passif : Sélectionnez cette option lorsque la connexion en mode passif est nécessaire en raison du réglage du pare-feu ou du serveur FTP.Adresse du serveur FTP : Entrez l'adresse IP d'un serveur FTP auquel une image d'alarme sera envoyée.Chemin de téléchargement : Vous pouvez spécifi er le chemin du répertoire FTP vers lequel vous allez transférer une image d'alarme.Vous pouvez également défi nir un chemin simplement en tapant </nom du répertoire> ou <nom du répertoire> dans ce champ.En l'absence de toute spécifi cation, le chemin est automatiquement réglé sur le répertoire par défaut du serveur FTP.

-écran de configuration 66_ écran de configuration Port : Le port FTP est réglé sur une valeur par défaut de 21. Cette valeur peut être modifi ée selon le réglage du serveur FTP. Identifi ant utilisateur : Fournit l'identifi ant du compte utilisateur permettant d’accéder au server FTP. Mot de passe : Fournit le mot de passe du compte utilisateur permettant d’accéder au server FTP. Transfert de courrier électronique (SMTP) : Ce réglage vous permet de transférer des images d’alarme au serveur de courrier électronique. Cette fonction n’est disponible que pour le serveur de courrier électronique SMTP. Lorsque le réglage et la connexion du serveur de courrier électronique SMTP ne sont pas vérifi és, le message <Non vérifi é> s'affi che. Adresse du serveur SMTP : Entrez l’adresse du serveur SMTP à utiliser pour envoyer un courrier électronique. ex.) 10.240.56.228 Port : Entrez un numéro de port à utiliser pour envoyer un courrier électronique. La valeur par défaut est 25. Identifi ant utilisateur : Fournit l'identifi ant du compte utilisateur permettant d’accéder au server SMTP. Mot de passe : Fournit le mot de passe du compte utilisateur permettant d’accéder au server SMTP. Expéd. Email : Entrez l'adresse de l'expéditeur du courrier électronique. Si l'adresse de l'expéditeur est incorrecte, le serveur SMTP pourra classer le courrier électronique concerné comme étant un SPAM et ne pas le transmettre. Destin. Email : Entrez l'adresse du destinataire du courrier électronique. Titre : Entrez l'objet du courrier électronique à envoyer. Message : Entrez le contenu du courrier électronique à envoyer. Pour tester le transfert de messagerie Cliquez sur [Essai]. Cette option permet de tester si l’image est correctement transférée vers le serveur SMTP spécifié. Lorsque l’essai de connexion et de transfert au serveur SMTP est effectué, un message <(Vérifié)> s’affiche. Par contre, vous verrez un message d'erreur apparaître en cas d'échec de l’essai. Le cas échéant, vérifiez l’état du serveur SMTP ou examinez les réglages une nouvelle fois.

Pour configurer l’enregistrement Cliquer sur <Événement> - <Confi g enreg>. La fenêtre de CONFIGURATION D’ ENREGISTREMENT apparaît. Pour terminer le paramétrage, cliquer sur le bouton [Appliquer]. Les paramètres sont sauvegardés. Cart SD: Vous permet de vérifi er les donénes sauvegardées sur la carte mémoire SD et de formater la carte elle-même. Il est possible de confi gurer de supprimer automatiquement les clips de fi lm enregistrés avant une certaine période de temps (par ex. 1 semaine, 1 mois, ou 1 an). Options: Déterminer si vous souhaitez ou pas recevoir une notifi cation par Email ou des alertes de capacité insuffi sante. Pour régler une image d'alarme Vous pouvez configurer l'envoi de message via le serveur FTP/courrier électronique (SMTP) ou la sauvegarde de l'enregistrement sur la carte mémoire SD. Sélectionnez une méthode de transfert à la survenue d’un événement ou lors de l’activation de la fonction de transfert programmé. Cliquez sur <Evenement> - <Image alerte>. La fenêtre de confi guration Image d'alerte apparaît. Mode de transfert : Vous pouvez sélectionner une méthode de notifi cation de message d’alarme parmi les options de transfert FTP ou de courrier électronique et l’ enregistrement de carte SD. Transfert FTP : L’image est envoyée vers l’adresse FTP spécifi ée. Transfert de courrier électronique : L’image est envoyée vers l’adresse électronique spécifi ée. Enreg carte SD : Enregistre les images sur la carte mémoire SD. Si aucune carte mémoire SD n’a été introduite, le bouton correspondant sera désactivé. Dans ce cas, insérez la carte mémoire SD dans le logement et rafraîchissez l’écran afi n d’activer le bouton. Si la carte mémoire SD est éjectée lors de la vérifi cation du fonctionnement du bouton, la caméra redémarrera automatiquement. Confi guration du nommage des images transférées : Vous pouvez défi nir le nom de fi chier d'une image d'alarme à envoyer lors du déclenchement de l’alarme ou lors d'un transfert programmé. Image d'alerte antérieure/postérieure : Vous pouvez spécifi er d'enregistrer l’ image d'alarme antérieure ou postérieure. Nombre d'images : La vitesse de l’image par seconde peut être respectivement de 1, 2, 3 ou 5.

-écran de configuration 68_ écran de configuration Durée avant alerte : La durée avant alarme peut être respectivement de 5 secondes, 10 secondes, 15 secondes ou 30 secondes. Vous pouvez envoyer une image avant alarme jusqu’à 30 secondes avant le déclenchement de l’alarme. (Le délai maximum varie selon la vitesse de l’image.)Durée après alerte : La durée après alarme peut être respectivement de 5 secondes, 10 secondes, 15 secondes ou 30 secondes. Vous pouvez envoyer une image poste alarme jusqu’à 30 secondes après le déclenchement de l’alarme. (Le délai maximum varie selon la vitesse de l’image.)La durée avant/après alarme est indisponible en mode de transfert SMTP. Seule une seule image est transférée à l’heure du transfert correspondante.Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. Vos réglages seront ainsi sauvegardés. Pour régler une entrée d'alarme Sélectionnez <Evenement> - <Entree alerte 1> ou <Entree alerte 2>.La fenêtre de confi guration Entrée alerte apparaît.Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. Vos réglages seront ainsi sauvegardés.Confi guration du périphérique d'entrée : Sélectionnez un type d’entrée selon les caractéristiques du capteur d’alarme installé sur l’unité principale.Désactivé : Désactive le réglage d’entrée de l'alarme.NO (Ouverture normale) : Le périphérique d’entrée est normalement ouvert mais s’il est fermé, il déclenchera une alarme.NC (Fermeture normale) : Le périphérique d’entrée est normalement fermé mais s’il est ouvert, il déclenchera une alarme.Heure d'activation : Vous pouvez régler l’heure d’exécution d’une commande spécifi que suite au déclenchement d’une alarme.Toujours : Exécute toujours la commande spécifi ée suite au déclenchement d’une alarme.Heure programmée uniquement : Active la notifi cation selon la confi guration uniquement lors de la survenue d'événements d'alarme durant la période de temps spécifi ée.Action : Vous pouvez spécifi er une action à exécuter suite au déclenchement d’une alarme.Emission d'alerte : Spécifi ez le port de sortie de l'alarme vers lequel le signal d'alarme est transféré.Durée d'émission : Réglez la durée d'émission du signal d'alarme sur le port de sortie spécifi é lorsqu’une alarme est déclenchée.Si un nouvel événement d’alarme est détecté durant la sortie d’alarme, le délai d’attente sera recalculé sur la base du délai de détection de l’alarme la plus récente. Transfert d'image d'alerte : Si vous sélectionnez <On>, vous pourrez transférer les images JPEG vers une adresse enregistrée via le serveur FTP ou SMTP ou sauvegarder celles-ci sur la carte mémoire SD, selon le réglage spécifi é sous <Evénement> - <Confi g transf.>.

Pour régler la fonction Analyse vidéo intelligente Cliquez sur <Evénement> - <Analyse vidéo intelligente>. L'écran Analyse vidéo intelligente apparaît. Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. Vos réglages seront ainsi sauvegardés. IV fonction analyse : Cette fonction est activée lorsque le réglage <Activer> est sélectionné et désactivée lorsque le réglage <Désactiver> est sélectionné. Si la caméra capte un objet rapproché, la fonction d’analyse vidéo pourra se dégrader. La fonction d’analyse vidéo peut ne pas produire de résultats appropriés sur des événements confi gurés ou des détections de mouvement, dans les cas suivants. - Absence de différence de couleur ou de luminosité entre le sujet et l’arrière-plan. - Existence de multiples mouvements continus pour différentes raisons, notamment en cas de changement de scène. - Mouvement continu de l’objet capté, sans changement de position. - Objet masquant d’autres objets derrière lui. - Chevauchement de 2 ou plusieurs objets ou scission d’un objet en plusieurs objets. - Objet se déplaçant trop rapidement (pour être détecté, un objet doit chevaucher sur plusieurs cadres contigus). - Réfl exion, fl ou ou ombre portée du(e) à la lumière directe du soleil, à un éclairage artifi ciel ou à des phares. - En cas de fortes chutes de neige, de pluie, en cas de vent violent ou à l’aube/au crépuscule. - Objet en mouvement qui se rapproche trop près de la caméra. Surimpression : Si le réglage <Activer> est sélectionné, les règles d'événement confi gurées et le cadre du mouvement s'affi chent sur l'écran Direct. La sélection du réglage <Desactiver> n’entraîne l’affi chage d’aucune information en surimpression. Le mouvement est signalé sur l’écran Live (Direct) selon deux types de cadres différents Cadre vert : indique l’objet se déplaçant Cadre rouge : affi che temporairement l'objet en mouvement détecté par les règles d'événement confi gurées. Sensibilité : Règle la sensibilité de l’analyse vidéo intelligente. Sensibilité : Sélectionnez une sensibilité parmi les valeurs <Très élevée>, <Elevée>, <Normal>, <Basse> et <Très basse>. Lorsque la sensibilité <Très élevée> est sélectionnée, l'analyse vidéo intelligente fonctionne à la détection du moindre mouvement.

-écran de configuration 70_ écran de configuration Déf règl Vous pouvez défi nir les règles d’événement. Règl basées ligne virt : Vous pouvez confi gurer les règles d’événement pour un maximum de 3 lignes virtuelles. <Types d’événement> Passer : L’événement est généré lorsqu'un objet en mouvement traverse la ligne virtuelle dans la direction spécifi ée (

Règl basées sr zone déf : Vous pouvez confi gurer les règles d’événement pour un maximum de 3 zones défi nies par l’utilisateur. <Types d’événement> c Etnrée : L’événement est généré lorsqu’un objet en déplacement pénètre dans la zone défi nie en passant de l’extérieur vers l’intérieur. d Sortie : L’événement est généré lorsqu’un objet en déplacement sort de la zone défi nie en passant de l’intérieur vers l’extérieur. e Apparit : Il s’agit d’objet qui n’existait pas dans la zone défi nie jusqu’à ce que le précédent cadre n’apparaisse soudainement à l’intérieur de la zone confi gurée, sans traverser la ligne de délimitation. f Disparition : Il s’agit d’objet qui existait dans la zone défi nie jusqu’à ce que le précédent cadre ne disparaisse soudainement, sans traverser la ligne de délimitation. Règl basées sr zone ent: Vous pouvez confi gurer les règles d’événement pour la zone vidéo toute entière. <Types d’événement> c Apparit : Objet inexistant jusqu’à ce que le cadre précédent apparaisse dans la zone. d Disparition : Objet existant jusqu’à ce que le cadre précédent ne disparaisse de la zone. e Modif scène : Cet événement est généré par un changement total de scène, comme par exemple lorsque l'objectif de la caméra est obstrué par la main ou en cas de modifi cation de l'orientation de la caméra. Taille obj: La taille de l’objet maximum pour la détection de mouvement de chaque génération d’événement. La taille minimum est réglable en 5 niveaux. Taille minimum (zone de détection de mouvement rectangulaire minimum) : Étape 1 : 6x6 (pixels), Étape 5 : 50x50 (pixels) Taille maximum (zone de détection de mouvement rectangulaire maximum) : Étape 1 : 6x6 (pixels), Étape 5 : 320x240 (pixels) La confi guration initiale pour la taille minimum est de 6x6 et celle de la taille maximum de 320x240.

Heure d'activation : Règle l’horaire de fonctionnement de l’analyse vidéo intelligente. Toujours : L'action confi gurée est exécutée dès qu'un événement d'analyse vidéo intelligente se produit. Heure programmée uniquement : L'action confi gurée est exécutée dès qu'un événement d'analyse vidéo intelligente se produit durant la période de temps spécifi ée. Action : Vous pouvez confi gurer l’action à prendre lors de la survenue d’un événement d'analyse vidéo intelligente spécifi que. Emission d'alerte : Règle le port de la sortie d’alarme pour signaler l’événement d'analyse vidéo intelligente. Durée d'émission : Règle le temps de passage du signal d’alarme vers le port Alarm output (Emission d'alerte) lors d’un événement d'analyse vidéo intelligente. Lorsqu’un deuxième événement d'analyse vidéo intelligente survient dans la foulée, la durée d’émission de sortie est réinitialisée en fonction de l'événement le plus récent. Transfert d'image d'alerte : Lorsque le réglage <Activer> est sélectionné, c’est le réglage <Evénement> - <Confi g transf.> qui détermine l’envoi de l’image au format JPEG vers l’adresse enregistrée via le serveur FTP/courrier électronique (SMTP) ou la sauvegarde de l’image sur la carte mémoire SD. Pour configurer le transfert programmé Vous pouvez spécifier le réglage permettant de transférer l'image JPEG vers une adresse enregistrée via le serveur FTP/SPTP ou de sauvegarder l'image sur la carte mémoire SD à certains intervalles. Sélectionnez <Evenement> - <Prog.>. La fenêtre de confi guration Programmer transfert apparaît. Programmer la fonction de transfert : En sélectionnant <Activer>, la fonction de transfert programmé est activée alors que la sélection de <Désactiver> entraîne la désactivation de cette fonction. Intervalle entre les transferts : Vous pouvez spécifi er l'intervalle entre les transferts d’image. Vous pouvez régler l’unité de l’intervalle sur <Secondes> ou <Minutes> et spécifi er le transfert d'une seule image toutes les 5/15/30/45/60 secondes ou toutes les 5/15/30/45/60 minutes. Heure d'activation : Vous pouvez régler l’heure d’exécution d’une commande spécifique lors de la survenue d’un événement de transfert programmé. Toujours : Envoie toujours une image sur l’intervalle spécifi é. Heure programmée uniquement : Transfert périodique de l’image uniquement durant la période de temps spécifi ée. Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. Vos réglages seront ainsi sauvegardés.

2.écran de configuration 72_ écran de configuration

CONFIGURATION RÉSEAU

Pour régler le mode de transfert vidéo Vous pouvez contrôler le débit de transfert en fonction du mode de transfert vidéo et de la vitesse du réseau.Sélectionnez <Reseau> - <Type de lecture en transit>. La fenêtre de confi guration Transf. vidéo apparaît.Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. Vos réglages seront ainsi sauvegardés.VNP transit : Vous pouvez régler le Protocole Samsung (VPN) pour le service de lecture en transit.Protocole : Sélectionnez un protocole de transfert vidéo parmi TCP*, UDP (dif ind)* et UDP (multidiff)*.La communication avec l'unité de la caméra via un microphone n'est pas prise en charge.Le réseau de diffusion MBone n’est pas pris en charge ; vous ne pouvez accéder à la caméra que dans un environnement multidiffusion basé sur le réseau local.RTP transit : Vous pouvez régler le Protocole RTP pour le service de lecture en transit.Protocole : Sélectionnez un protocole de transfert vidéo parmi UDP (dif ind) et UDP (multidiff). Pour régler le service DDNS DDNS est l'abréviation de Dynamic Domain Name Service, un service qui convertit l'adresse IP d'une caméra en nom d'hôte général afin que l'utilisateur puisse s'en souvenir facilement et active la connexion de la caméra dotée d’un nom d'hôte fixe, même lorsque l'adresse IP est amenée à être modifiée de manière dynamique.Cliquez sur <Reseau> - <DDNS>. La fenêtre Confi g. DDNS apparaît.Une fois que vous avez effectué ceci, cliquez sur [Appliquer]. Vos réglages seront ainsi sauvegardés. Pour obtenir l'adresse DDNS, reportez-vous à la section « Vérifi cation de l'adresse DDNS ». (page 48)

LUMINENCE Réglage personnalisé MOYEN Réglage personnalisé MOYEN Réglage personnalisé MODE OFF

ROUGE Réglage personnalisé

Réglage personnalisé

Réglage personnalisé BLEU Réglage personnalisé

Réglage personnalisé

Réglage personnalisé DETAIL 22222 annexesannexes 74_ annexes TERMINOLOGY GOP : Vous pouvez effectuer ce réglage sur une valeur comprise entre 5 et 15 pour le format CODEC MPEG4 et H.264. La valeur par défaut est 15. Lorsque le réglage est spécifié sur 15, une seule image I est générée toutes les 15 images, le groupe d’images GOP étant constitué d’une image I et de 14 images P. Plus la valeur GOP est faible, meilleure la qualité de l'image ; le débit binaire et la taille des données augmentent toutefois provoquant une diminution de la valeur en fps. Le GOP (Groupe d’images) est un ensemble d’images vidéo pour les formats de compression MPEG4 et H.264, indiquant une collection d’images comprises entre l’image I initiale (image clé) et l’image I suivante. Le GOP consiste de 2 types d’images : images I et images P. L’image I est l’image de base pour la compression, aussi connue comme image clé et qui contient toutes les données de l’image complète. L'image P contient uniquement les données qui ont été modifi ées par rapport à l’image I précédente. Cod entropique : Technologie de transfert de données utilisée pour réduire la perte de compres- sion résultant de l’encodage. CAVLC (Longueur du cryptage variable adaptable au contexte) : Enregistre un taux de perte de compression plus élevé que sous CABAC. CABAC (Cryptage arithmétique binaire adaptable au contexte) : Affiche une perte de compres- sion plus réduite que sous CAVLC. Régl. déb. bin. CBR (Débit binaire constant) Ceci permet de transférer des données vidéo à taille constante à tout moment, indépendamment de la complexité de la vidéo. La qualité vidéo peut se détériorer, en fonction de la complexité de la vidéo. VBR (Débit binaire variable) Le volume des données vidéo à transférer peut varier, selon la complexité de la vidéo. Ceci permet de recevoir des données vidéo de la même qualité à tout moment. TTL : TTL signifie « Time To Live » (Durée de vie) et vous permet de définir le nombre de routeurs par lesquels s’effectue la transmission de données afin de prévenir toute perte de paquets de don- nées. Chaque routeur diminue la valeur TTL d’une unité à chaque fois qu’il transmet un paquet de données ; si la valeur TTL atteint 0, le paquet ne pourra plus être transmis via un routeur. TCP : Il s’agit d’un protocole général utilisé pour les transmissions exigeant une grande fiabili- té. Il autorise une communication constante entre l'expéditeur et le destinataire et offre, de ce fait, une grande fiabilité contre la perte de données au cours de la transmission. Cependant, il présente des limitations pour la transmission d’un grand nombre de données en temps réel à grande vitesse. Il permet d'activer la transmission de données fiables par xDSL et réseau câblé à une vitesse relativement faible. UDP (dif ind) : Ceci désigne un système de diffusion qui assure la transmission de données entre un seul émetteur et un seul récepteur (1:1) UDP (multidiff) : Ce type de diffusion concerne le protocole de transfert de données dit « à origi- ne unique et destinations multiples » (1:N) entre le terminal émetteur et le terminal récepteur. Bien qu’il allège la charge du réseau, il nécessite un routeur <Multidiffusion>. Pour obtenir de plus amples informations, notamment sur la prise en charge de la technologie <Multidiffusion> sur le réseau sur lequel la caméra est installée, contactez votre administrateur réseau. UDP : Ce protocole est parfaitement adapté à la transmission rapide de gros volumes de données telles que les données multimédia à haute vitesse. Cependant, sa structure lui autorise une efficacité de transmission supérieure à celle du protocole TCP, spécialement dans un environnement LAN plus rapide que 100 Mbps.

yFrançais _75 ● ANNEXES Plage de fi ltrage : La plage de fi ltrage est calculée en fonction de l’adresse IP et du masque de sous-réseau fournis par l’utilisateur, comme suit : La valeur du sous-réseau défi nit le nombre de bits masqués, qui masquent l’adresse IP convertie en valeurs binaires à 32 bits. Les bits masqués restants sont ignorés pour produire la plage, tel qu’indiqué ci-dessous. Ex.) Adresse IP: 128.128.128.128

Si le sous-réseau est réglé sur 8, la valeur convertie de l’IP est de 1000 0000.1000 0000.1000 0000.1000 0000 et le sous-masque recherche les correspondances entre le 1er et le 8ème bits, produisant ainsi la plage de fi ltrage de 1000 0000.???? ????.???? ????.???? ????, qui sera reconvertie en une plage d’adresses IP de 128.0.0.0 ~

Si le sous-réseau est réglé sur 10, la valeur convertie de l’IP est de 1000 0000.1000 0000.1000 0000.1000 0000 et le sous-masque recherche les correspondances entre le 1er et le 10ème bits, produisant ainsi la plage de fi ltrage de 1000 0000.0000.10?? ????.???? ????.???? ????, qui sera reconvertie en une plage d’adresses IP de

Si le sous-réseau est réglé sur 20, la valeur convertie de l’IP est de 1000 0000.1000 0000.1000 0000.1000 0000 et le sous-masque recherche les correspondances entre le 1er et le 20ème bits, produisant ainsi la plage de fi ltrage de 1000 00001000 0000.1000 ????.???? ????, qui sera reconvertie en une plage d’adresses IP de

Si le sous-réseau est réglé sur 30, la valeur convertie de l’IP est de 1000 0000.1000 0000.1000 0000.1000 0000 et le sous-masque recherche les correspondances entre le 1er et le 30ème bits, produisant ainsi la plage de fi ltrage de 1000 0000.1000 0000.1000 0000.1000 00??, qui sera reconvertie en une plage d’adresses IP de

Si le sous-réseau est réglé sur 32, la valeur convertie de l’IP est de 1000 0000.1000 0000.1000 0000.1000 0000 et le sous-masque recherche les correspondances entre le 1er et le 32ème bits, produisant ainsi la plage de fi ltrage de 1000 0000.1000 0000.1000 0000.1000 0000, qui sera reconvertie en une plage d’adresses IP de

yannexes 76_ annexes

CARACTÉRISTIQUES TECHNIQUES

Élément Description NTSC PAL Type de caméra Couleur/N&B Couleur Image Périphérique 1/3" Capteur CCD Super-HAD PS Pixels Total 811 x 508 795 x 596 Effectifs 768 x 494 752 x 582 Balayage Système Progressive Fréquence horizontale 15,734 Hz 15,625 Hz Fréquence verticale 59,94 Hz 50 Hz Luminosité minimale de la scène Couleur Sens off : 0,12 Lux(15 IRE), 0,2 Lux(30 IRE), 0,4 Lux(50 IRE)@F1.2 Sens + x512 : 0,00023 Lux(15 IRE), 0,0005 Lux(30 IRE), 0,0008 Lux(50 IRE)@F1.2 N/B Sens off : 0,012 Lux(15 IRE), 0,02 Lux(30 IRE), 0,04 Lux(50 IRE)@F1.2 Sens + x512 : 0,000023 Lux(15 IRE), 0,00005 Lux(30 IRE), 0,00008 Lux(50 IRE)@F1.2 Fonctions Nombres de zones privées 12 ea Jour/Nuit Jour/Nuit/AUTO(Méthode matérielle) WDR Off/On (x128) Off/On (x160) Gamme dynamique étendue Off/On (Réglage de niveau) Zoom N x1 ~ x16 (PAS de x0.1) PIP Off/On (Avancé) Obturateur haute vitesse 1/60 ~ 1/10 Ksec 1/50 ~ 1/10 Ksec Ss papill. Off/On Sens. + A x2 ~ x512 CJOUR Off/On (Réglage de zone) AGC Off/On (Réglage de niveau maxi) ID de caméra Off/On (54 ea/2 lignes maxi) Balanc blancs ATW1/ATW2/AWC/3200K/5600K Réduction du bruit numérique Off/On (Adaptation 3D+2D) Stabilisation d’image numérique Off/On Fonction Etc. Détail, Inverse(H/V), Posi/NegaFrançais _77 ● ANNEXES Élément Description NTSC PAL Résolution Horizontal 600 lignes TV Vertical 350 lignes TV Sortie vidéo Sortie vidéo Flux vidéo 1.0Vp-p Rapport signal/bruit Rapport signal/bruit 52 dB environ Objectif Type lecteur objectif MANUEL/AI(VIDEO/DC) Type montage CS/C Carte réseau Système d’exploitation Linux embarqué Matériel Mémoire flash 32 Mo Mémoire vive 256 Mo DSP TI Davinci Ethernet RJ-45 (10/100BASE-T) Alimentation électrique par câble Ethernet Oui (IEEE802.3af) Alarme Entrée 2 ea Sortie 2 ea Vidéo Compression Codec multiple H.264 / MPEG4 / MJPEG (Sélectionnable H.264 / MPEG4) Double lecture en transit simultanée Résolution 4CIF 704x480 704x576 VGA 640x480 CIF 352x240 352x288 Vitesse d’enregistrement 30, 15, 8, 3, 1 fps 25, 13, 6, 3, 1 fps Qualité niveau 1 ~ 10 Audio Compression Duplex integral, 64kbps, échantillonnage 8KHz OSD Contrôle et réglage caméra Menu OSD en Vidéo (Menu entrée/sortie, mouvement par IU Web)

• Certains menus de réglages principaux sont pris en charge par l’API CGI. Détection d’analyse vidéo intelligente Sensibilité Très élevée, Elevée, Normal, Basse, Très basseannexes 78_ annexes Élément Description NTSC PAL Protocole IP IPv4 / IPv6 Protocole réseau IPv4 TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTSP, NTP, HTTP,

IPv6 TCP/IP, HTTP, HTTPS, SSL, DHCP Lecture en transit individuelle (TCP, UDP), Multidiffusion (UDP) Sécurité Authentification de l'identifiant HTTPS Authentification de l'identifiant en abrégé DDNS Prise en charge des serveurs Samsung DDNS et Public DDNS Connexion Nombre maximal d’utilisateurs en accès 10 utilisateurs max en mode Diffusion individuelle (TCP, UDP) 20 utilisateurs max en mode Multidiffusion (UDP) Niveau d’accès utilisateur Administrateur Surveillance en direct, contrôle E/S alarme, commande menu OSD, CONFIGURATION Opérateur Surveillance en direct, contrôle E/S alarme Utilisateur Surveillance en direct Gestion des événements Entrée d’alarme Transfert d’image JPEG : FTP, SMTP, Cart SD Notification : notification au spectateur ou par e-mail (image en pièce jointe) Sortie d’alarme Détection d’analyse vidéo intelligente Programmation Transfert d’image JPEG : FTP, SMTP, Cart SD Visionneur basé sur navigateur Internet (par défaut) Système d’exploitation pris en charge Windows XP, VISTA Navigateur pris en charge Internet Explorer 6.0 ou version ultérieure Langue Interface U E/F/G/S/I/C/K Mise à niveau du logiciel Prise en charge Lecteur vidéo Lecture en transit RTP/RTSP Quicktime, lecteur VLC Logiciel de gestion vidéo Système de gestion video Samsung NET-I Application logicielle tierce Application Installation IP Application IP Installer pour tous les périphériques IP SamsungFrançais _79 ● ANNEXES Élément Description NTSC PAL SDK API HTTP Commande CGI Fournit la fonctionnalité pour contrôler les caméras et définir/ extraire les valeurs de paramètres internes. Obtenir image JPEG ou lecture en transit MJPEG Contrôle E/S Alarme API RTP/RTSP En-tête RTP, Document de commande RTSP ActiveX SDK API ActiveX pour visionnage de flux de données depuis la camera IP. Alimentation 24V CA±10 %(60 Hz±0,3 Hz)/12V CC+10 %/-5 % / Alimentation électrique par câble Ethernet Consommation d’énergie Environ 8 W (réchauffeur hors tension), 12 W (réchauffeur sous tension) Température de fonctionnement -10˚C~50˚C Humidité en fonctionnement ~90% Dimensions W160 × D160 × H134.5 Poids NET 1322 gannexes 80_ annexes VITESSE D'ENREGISTREMENT (NTSC) Conditions d’expérience: MJPEG - Résolution(CIF), Qualité(1), Vitesse d'enregistrement(1) H.264 - Régl. déb. bin.(CBR), Compression(40), Prior. encodage(Vitesse d'enregistrement), Tail GOP(15), Débloq.(ON), Profi l(Baseline), Cod entropique(CAVLC), Estimation mvt(HPel) MPEG4 - Régl. déb. bin.(CBR), Compression(40), Prior. encodage(Vitesse d'enregistrement), Tail GOP(15) MPEG4 (4CIF) Vitesse d'enregistrementQualité30 FPS 15 FPS 8 FPS 3 FPS 1 FPSNIVEAU104239 Kbps23 FPS2765 Kbps15 FPS1290 Kbps7 FPS737 Kbps4 FPS221 Kbps1 FPSNIVEAU93686 Kbps24 FPS2304 Kbps15 FPS1075 Kbps7 FPS614 Kbps4 FPS184 Kbps1 FPSNIVEAU83072 Kbps25 FPS1843 Kbps15 FPS860 Kbps7 FPS492 Kbps4 FPS147 Kbps1 FPSNIVEAU72396 Kbps26 FPS1382 Kbps15 FPS645 Kbps7 FPS369 Kbps4 FPS111 Kbps1 FPSNIVEAU61659 Kbps27 FPS922 Kbps15 FPS430 Kbps7 FPS246 Kbps4 FPS74 Kbps1 FPSNIVEAU51336 Kbps29 FPS691 Kbps15 FPS323 Kbps7 FPS184 Kbps4 FPS55 Kbps1 FPSNIVEAU41133 Kbps30 FPS576 Kbps15 FPS269 Kbps7 FPS154 Kbps4 FPS46 Kbps1 FPSNIVEAU3922 Kbps30 FPS461 Kbps15 FPS215 Kbps7 FPS123 Kbps4 FPS37 Kbps1 FPSNIVEAU2691 Kbps30 FPS346 Kbps15 FPS161 Kbps7 FPS92 Kbps4 FPS28 Kbps1 FPSNIVEAU1461 Kbps30 FPS230 Kbps15 FPS108 Kbps7 FPS61 Kbps4 FPS18 Kbps1 FPS

❖Français _81 ● ANNEXES H.264 (4CIF) Vitesse d'enregistrement Qualité

❖Français _87 ● ANNEXES H.264 (4CIF) Vitesse d'enregistrement Qualité

PROBLEME SOLUTION Je n'ai pas accès à la caméra à partir d'un navigateur Internet. Vérifier pour s'assurer que les paramètres de réseau de la caméra sont appropriés. Vérifier pour assurer que tous les câbles de réseau ont été correctement connectés. Si elle est connectée en utilisant DHCP, vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème. Si elle est connectée en utilisant une URL DDNS, vérifier que l'adresse MAC a été correctement saisie. Si la caméra est connectée à un routeur, vérifier que le renvoi de port est configuré correctement.

Le visionneur a été déconnecté pendant le suivi. Les visionneurs connectés se déconnectent à tout changement apporté à la caméra ou aux configurations de réseau. Vérifier toutes les connexions de réseau. Si la caméra est connectée par un réseau xDSL, il est possible que le visionneur se déconnecte en raison de mauvaises conditions de réseau.

Je ne peut pas me connecter au système en utilisant le navigateur à onglet d'Internet Explorer 7.0. Quand vous essayez de vous connecter au système en utilisant un navigateur à onglet, les mêmes informations de cookie sont partagées, ce qui entraîne des erreurs en connexion. Donc, au lieu d'utiliser un navigateur à onglet, ouvrir une nouvelle fenêtre de navigateur pour se connecter au système.

La caméra connectée au réseau n'est pas détectée dans le programme d'installateur IP. Désactiver les paramètres de pare-feu sur votre PC et chercher de nouveau la caméra.

Chevauchement d'images. Vérifier si une ou plusieurs caméras sont configurée à une adresse multidiffusion unique au lieu d'adresses différentes. Si une adresse unique est utilisée pour des caméras multiples, les images peuvent se chevaucher.

Aucune image n'apparaît. Si la méthode de transmission est configurée sur multidiffusion, vérifier s'il y a un routeur qui prend en charge la multidiffusion dans le LAN sur lequel la caméra est connectée. yFrançais _93 ● ANNEXES PROBLEM SOLUTION Aucun fichier JPEG n’est transféré via le serveur FTP/SMTP lors de la survenue d’un événement d’ analyse vidéo intelligente de la camera lorsque l’option <Analyse vidéo intelligente> est réglée sur <Activer>. Vérifier les paramètrages dans la séquence suivante : A. NTP doit être configuré correctement. B. L’option <Analyse vidéo intelligente> doit être réglée sur <Activer>. C. La transmission vidéo d'alerte doit petre activée. D. Vérifier s'il y a un conflit de programmation.

Est-il possible de configurer l’ option <Déf règl> lorsque l’option <Analyse vidéo intelligente> est réglée sur <Désactiver> ? Oui, c’est possible. Vous pouvez définir des règles d’événement en dépit du réglage de l’analyse vidéo intelligente.

Aucun signal n’est détecté sur le port Alarm Output (Emission d'alerte), même en cas de génération d’un événement d’ analyse vidéo intelligente. Vérifier les paramètres de port de sortie d'alerte.

Impossible d’effectuer un enregistrement sur la carte mémoire SD. Vérifiez que la carte mémoire n’est pas défectueuse. Vérifiez si l’onglet de protection en écriture de la carte mémoire est réglé sur <LOCK (Verrouillage)>.

Le voyant de la carte mémoire SD ne s’allume pas même lorsque la carte est insérée. Vérifiez que la carte mémoire n’est pas défectueuse. Vérifiez si l’option <Enreg carte SD> est sélectionnée sous le menu <Configuration> - <Evénement> - <Configuration des images d'alertes>.

La carte mémoire SD est insérée mais la caméra ne fonctionne pas correctement. Vérifiez si la carte mémoire est insérée dans le bon sens. Le fonctionnement des cartes mémoire formatées sur d’autres appareils n’est pas garanti sur cette caméra. Formatez la carte mémoire à nouveau sous le menu <Configuration> - <Evénement> - <Config enreg>.

SUCH DAMAGE. The licence and distribution terms for any publically available version or derivative of this code cannot be changed.i.e.this code cannot simply be copied and put under another distribution licence [including the GNU Public Licence.]Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.
