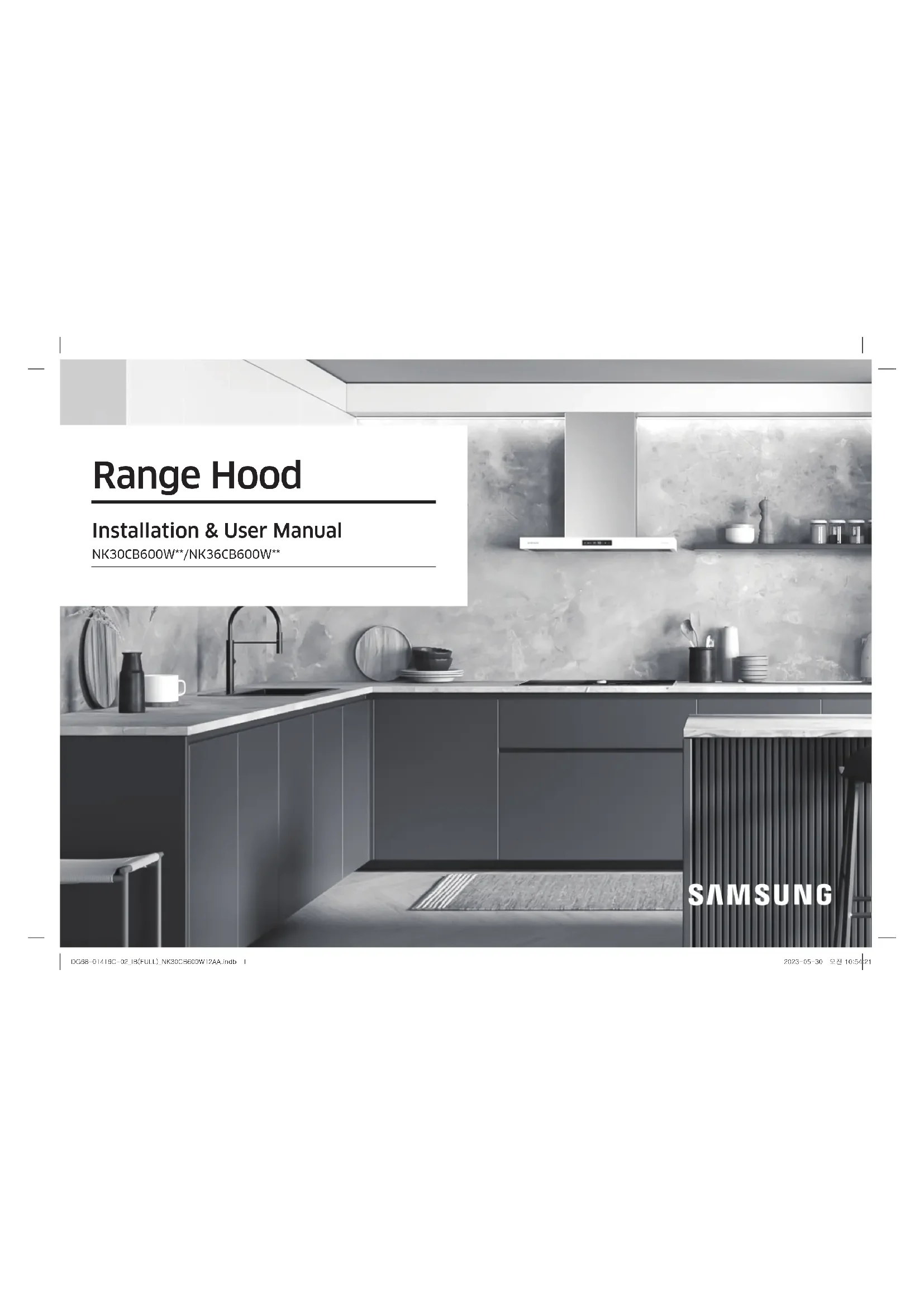

MODE D'EMPLOI NK30CB600WCG SAMSUNG

Utilisation de l'éclairage 22 Wi-Fi activé/désactivé 22 Fonctionnement automatique pour éviter la surchauffe de la hotte 22 Entrer dans le PA(point d'accès) 23 Délai d'arrêt 23 Indication d'erreur 24 Bixby 24 Amazon Alexa et Google Assistant 24 Guide d’installation 24 Nettoyage et entretien 25 Nettoyage de la hotte 25 Nettoyage des filtres 25 Remplacement de la lampe LED 25 Application SmartThings 26 Annonce d'une source ouverte 27 Dépannage 28 Général 28 Fonctionnement du capot 28 Codes d'information 28 Garantie (USA) 29 Garantie (CANADA) 31 Table des matières Consignes de sécurité importantes 3 Exigences d'installation 7 Spécifications générales 7 Hauteur de montage 7 Méthodes de ventilation 8 Liste des pièces 8 Liste des sous-pièces 9 Accessoires pour achats supplémentaires 9 Dégagements d'installation 9 Faire un trou dans le meuble 10 Installation 11 Définir l'emplacement 11 Raccordement du système de ventilation 12 Installation de la hotte de cuisine 13 Connecter le câble de support du filtre 16 Installation du kit de recirculation 16 Description de la hotte de cuisine 20 Aperçu des hottes de cuisine 20 Panneau de boutons 20 Utilisation de la hotte de cuisine 21 Mise en marche ou arrêt de la hotte de la cuisinière 21 Changement du mode de fonctionnement 21 Active/Désactivé le mode Boost 21 Air de maquillage 22 DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 2DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 2 2023-05-30 오전 10:54:412023-05-30 오전 10:54:41Français 3 Consignes de sécurité importantes

VEUILLEZ LIRE L'INTÉGRALITÉ DU GUIDE D'INSTALLATION AVANT D'EFFECTUER L'INSTALLATION. L'INSTALLATION DOIT ÊTRE CONFORME À TOUS LES CODES LOCAUX. IMPORTANT: Conservez ces instructions d’installation afin que la personne chargée du contrôle local puisse s’y reporter. INSTALLATEUR: Veuillez laisser ces instructions avec cette unité pour le propriétaire. PROPRIÉTAIRE: Veuillez conserver ces instructions pour toute référence ultérieure. Symboles utilisés dans ce manuel AVERTISSEMENT Risques ou manipulations dangereuses susceptibles d’entraîner des blessures graves, voire mortelles. ATTENTION Risques ou manipulations dangereuses pouvant entraîner une électrocution, des blessures ou des dégâts matériels. REMARQUE Conseils et instructions utiles Ces icônes et symboles d'avertissement sont là pour éviter de vous blesser ou de blesser d'autres personnes. Veuillez les suivre explicitement. Après avoir lu cette section, conservez-la dans un endroit sûr pour pouvoir la consulter ultérieurement. AVERTISSEMENT Coupez le circuit électrique dans le panneau de service et verrouillez le panneau avant de câbler cet appareil. L'installation requiert un circuit de dérivation de 120 VAC, 60 Hz, et 15 ou 20 A. Avertissement de la Proposition 65 de l'État de Californie (États-Unis uniquement) AVERTISSEMENT Ce produit contient des produits chimiques reconnus par l'État de Californie pour causer le cancer et des malformations congénitales ou d'autres problèmes de reproduction.

ATTENTION ATTENTION DE LA FCC : Tout changement ou modification non expressément approuvé par la partie responsable de la conformité peut annuler l'autorisation de l'utilisateur à utiliser l'équipement. Cet appareil est conforme à la partie 15 des règlements de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1) Cet appareil ne doit pas provoquer d'interférences néfastes, et

2) Cet appareil doit accepter toute interférence reçue, y compris les interférences

entraînant un fonctionnement indésirable. Pour les produits vendus sur les marchés américain et canadien, seuls les canaux 1 à 11 sont disponibles. Vous ne pouvez pas sélectionner d'autres chaînes. DÉCLARATION DE LA FCC : Cet appareil a été testé ; il est conforme aux limitations applicables aux appareils numériques de classe B, selon le paragraphe 15 de la réglementation FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger ces interférences par une ou plusieurs des mesures suivantes :

• Réorientation ou déplacement de l'antenne de réception

• Augmenter la séparation entre l'équipement et le récepteur

• Raccorder l'appareil à une prise de courant située sur un circuit différent de celui de la radio ou du téléviseur.

• N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant.

• Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation au niveau du panneau de service et verrouillez ce dernier pour éviter toute remise sous tension accidentelle. Si le panneau de service ne peut pas être verrouillé, fixez solidement un dispositif d'avertissement bien visible, tel qu'une étiquette, sur le panneau de service.

• Les travaux d'installation et le câblage électrique doivent être effectués par une ou plusieurs personnes qualifiées, conformément à tous les codes et normes applicables, y compris la construction résistante au feu.

• Une quantité suffisante d'air est nécessaire pour une bonne combustion et l'évacuation des gaz par le conduit de fumée (cheminée) de l'équipement de combustion afin d'éviter le refoulement. Suivez les directives du fabricant de l'équipement de chauffage et les normes de sécurité, telles que celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les autorités locales.

• Lors de la découpe ou du perçage du mur ou du plafond, n'endommagez pas les câbles électriques ou autres équipements cachés.

• Les ventilateurs à conduit doivent toujours être évacués à l'extérieur. ATTENTION Pour une utilisation générale de ventilation uniquement. Ne pas utiliser pour évacuer des matières et des vapeurs dangereuses ou explosives. ATTENTION Afin de réduire le risque d'incendie et d'évacuer correctement l'air, assurez- vous de canaliser l'air à l'extérieur - n'évacuez pas l'air d'échappement dans des espaces enfermés dans des murs, des plafonds, des greniers, ou dans des vides sanitaires ou des garages. DÉCLARATION D'IC RELATIVE À L'EXPOSITION AUX RADIATIONS : Cet appareil est conforme aux limites d'exposition aux radiations de la norme RSS-102 d'FCC, définies pour un environnement contrôlé. Cet équipement doit être installé et utilisé de manière à ce qu'il y ait au moins 20 cm (8 pouces) entre le radiateur et votre corps. Cet appareil et son (ses) antenne(s) ne doivent pas être co-localisés ou utilisés en conjonction avec une autre antenne ou un autre émetteur.

Le terme "IC" précédant le numéro de certification radio signifie uniquement que les spécifications techniques d'Industrie Canada ont été respectées. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences, et (2) cet appareil doit accepter toute interférence, y compris les interférences qui peuvent causer un fonctionnement indésirable de l'appareil. Cet appareil numérique de classe B est conforme à la norme canadienne ICES-

003. Pour les produits vendus sur les marchés américain et canadien, seuls

les canaux 1 à 11 sont disponibles. Vous ne pouvez pas sélectionner d'autres chaînes. DÉCLARATION D'IC RELATIVE À L'EXPOSITION AUX RADIATIONS : Cet appareil est conforme aux limites d'exposition aux radiations de la norme RSS-102 d'IC, définies pour un environnement contrôlé. Cet équipement doit être installé et utilisé de manière à ce qu'il y ait au moins 20 cm (8 pouces) entre le radiateur et votre corps. Cet appareil et son (ses) antenne(s) ne doivent pas être co-localisés ou utilisés en conjonction avec une autre antenne ou un autre émetteur. DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 4DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 4 2023-05-30 오전 10:54:412023-05-30 오전 10:54:41Français 5 Consignes de sécurité importantes

AVERTISSEMENT Pour réduire le risque d'incendie ou de choc électrique, n'utilisez pas ce ventilateur avec un dispositif de contrôle de vitesse à semi-conducteurs. AVERTISSEMENT Ne laissez pas les enfants s’approcher de la cuisinière. Ne laissez pas les enfants jouer avec la porte supérieure ou monter dessus. Gardez tous les matériaux d'emballage hors de portée des enfants. Mettez au rebut les matériaux d'emballage de manière appropriée après avoir déballé l'appareil. Exigences électriques IMPORTANT Conservez précieusement ce manuel en vue du passage éventuel d'un technicien en cas de réparation. C'est la responsabilité du client : Contacter un installateur électrique qualifié. Pour s'assurer que l'installation électrique est adéquate et conforme au National Electrical Code, ANSI/NFPA 70 - dernière édition*, ou aux normes CSA C22.1-94, Code canadien de l'électricité, Partie 1 et C22.2 No.0-M91 - dernière édition** et à tous les codes et ordonnances locaux. Si les codes le permettent et qu'un fil de terre séparé est utilisé, il est recommandé qu'un électricien qualifié détermine que le chemin de terre est adéquat. Une copie des normes du code ci-dessus peut être obtenue auprès de : National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471 CSA International 8501 East Pleasant Valley Road Cleveland, OH 44131-5575

• Un circuit électrique de 120 volts, 60 Hz, c.a. seulement, 15 ampères, avec fusible est requis.

• Si la maison a un câblage en aluminium, suivez la procédure ci-dessous :

1. Connectez une section de fil de cuivre solide aux fils du pigtail.

2. Connectez le câblage en aluminium à la section de fil de cuivre ajoutée à

l'aide de connecteurs et/ou d'outils spéciaux conçus et répertoriés UL pour joindre le cuivre à l'aluminium. AVERTISSEMENT POUR RÉDUIRE LE RISQUE D'INCENDIE, UTILISEZ UNIQUEMENT DES CONDUITS MÉTALLIQUES. AVERTISSEMENT POUR RÉDUIRE LE RISQUE D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

• Lors d'une utilisation à puissance élevée, ne laissez jamais les éléments situés sous l'appareil sans surveillance. Les débordements provoquent des fumées et des débordements graisseux qui peuvent s'enflammer. Faites chauffer les huiles lentement à feu doux ou moyen.

• Mettez toujours la hotte en marche lorsque vous cuisinez à feu vif ou lorsque vous flambez des aliments (par exemple, Crêpes Suzette, Jubilée de cerises, Boeuf au poivre flambé).

• Nettoyez fréquemment les ventilateurs. La graisse ne doit pas s'accumuler sur le ventilateur ou le filtre.

• Utilisez des casseroles de taille appropriée. Utilisez toujours des ustensiles de cuisson adaptés à la taille de l'élément de surface. AVERTISSEMENT AFIN DE RÉDUIRE LE RISQUE DE BLESSURES AUX PERSONNES EN CAS DE FEU DE GRAISSE SUR LE DESSUS DE LA CUISINIÈRE, OBSERVEZ LES PRÉCAUTIONS SUIVANTES:*

• ALLUMER LES FLAMMES avec un couvercle bien ajusté, une plaque à biscuits ou un plateau métallique, puis éteindre le brûleur. FAITES ATTENTION POUR ÉVITER LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, EVACUEZ ET APPELEZ LES POMPIERS.

• Ne ramassez jamais une casserole enflammée - vous pourriez vous brûler.

• N'UTILISEZ PAS D'EAU, y compris des torchons ou des serviettes humides - une violente explosion de vapeur en résulterait.

• Utilisez un extincteur UNIQUEMENT si : – Vous savez que vous avez un extincteur de classe ABC et vous savez déjà comment l'utiliser. – Le feu est petit et contenu dans la zone où il a démarré. – On appelle les pompiers. – Vous pouvez combattre le feu en tournant le dos à une sortie.

Pour le fonctionnement le plus efficace et le plus silencieux :

• N'utilisez pas plus de trois coudes à 90°.

• Assurez-vous qu'il y a un minimum de 24” (61 cm) de conduit droit entre les coudes si plus d'un coude est utilisé.

• Ne pas installer deux coudes ensemble.

• Utilisez des colliers pour sceller tous les joints du système de ventilation.

• Le système de ventilation doit être équipé d'un clapet.

• Utilisez un produit de calfeutrage pour sceller l'ouverture du mur extérieur ou du toit autour du capuchon.

• La taille de l'évent doit être uniforme. Méthodes de ventilation Pour utiliser la sortie supérieure de la hotte pour ventiler votre hotte, un système de ventilation rond de 15,2 cm (6 po) est nécessaire. Pour utiliser la sortie arrière de la hotte, un système d'évent rectangulaire de 31⁄4" x 10" (8,25 x 25,4 cm) est nécessaire. Aucun de ces systèmes de ventilation n'est inclus et doit être acheté séparément. REMARQUE Les évents flexibles ne sont pas recommandés. Les évents flexibles créent une contre-pression et des turbulences d'air qui réduisent considérablement les performances. Le système de ventilation peut se terminer soit par le toit, soit par un mur. Pour ventiler à travers un mur, un coude de 90° est nécessaire. Hauteur de montage Choisissez une hauteur de montage entre un minimum de 61 cm (24 po) pour une surface de cuisson électrique, un minimum de 68,6 cm (27 po) pour une surface de cuisson au gaz, et un maximum suggéré de 91,4 cm (36 po) au-dessus de la cuisinière jusqu'au bas de la hotte. Décharge arrière Un coude à 90° peut être installé immédiatement au-dessus de la hotte. Pour les installations non ventilées (recirculation) S'il n'est pas possible d'évacuer les fumées et les vapeurs de cuisson vers l'extérieur, la hotte peut être utilisée en version non ventilée (recirculation), en installant un filtre à charbon et une grille en plastique. Les fumées et les vapeurs sont recyclées par la grille de recirculation.

• Suivez la procédure recommandée par le fabricant du connecteur électrique. Les connexions en aluminium/cuivre doivent être conformes aux codes locaux et aux pratiques de câblage acceptées par l'industrie.

• La taille des fils et les connexions doivent être conformes à la puissance de l'appareil, comme indiqué sur la plaque signalétique du modèle/de la série. La plaque de modèle/série est située derrière le filtre sur la paroi arrière de la hotte.

• La taille des fils doit être conforme aux exigences du Code électrique national ou du code local en vigueur pour le régime nominal en kilowatts. 1-94, Code canadien de l'électricité, Partie 1 et C22.2 No. 0-M91 (dernière édition) et tous les codes et ordonnances locaux.

CONSIGNES DE MISE À LA TERRE

Cet appareil doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduit le risque d’électrocution en prévoyant un fil de fuite pour le courant électrique. Le four à micro-ondes est équipé d’un cordon comportant un fil de mise à la terre avec une fiche de mise à la terre. La fiche doit être branchée sur une prise secteur posée et mise à la terre conformément à la législation en vigueur. AVERTISSEMENT

• Toute utilisation non conforme de la fiche de mise à la terre peut entraîner un risque d'électrocution.

• Consultez un électricien ou un réparateur qualifié si les consignes de mise à la terre ne sont pas entièrement comprises ou si vous avez des doutes quant à la mise à la terre correcte du four à micro-ondes.

• N’utilisez pas une rallonge. Si le cordon d’alimentation est trop court, demandez à un électricien ou à un réparateur qualifié d’installer une prise à proximité du four à micro-ondes. Exigences en matière de ventilation (modèles avec conduit uniquement)

• Le système de ventilation doit se terminer à l'extérieur.

• Ne terminez pas le système de ventilation dans un grenier ou un autre endroit fermé.

• N'utilisez pas de capuchon mural de type blanchisserie de 10,2 cm (4 po).

• N'utilisez que des évents en métal. Les évents métalliques rigides sont recommandés. Les évents en plastique ou en feuille de métal ne sont pas recommandés.

• La longueur du système de ventilation et le nombre de coudes doivent être réduits au minimum pour assurer une performance efficace. DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 6DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 6 2023-05-30 오전 10:54:412023-05-30 오전 10:54:41Français 7 Exigences d'installation

Exigences d'installation Hauteur de montage ATTENTION

• Veillez à vérifier la hauteur de montage avant d'installer le produit.

• La hauteur de montage est mesurée depuis le haut de la cuisinière jusqu'aux armoires supérieures. La hauteur de montage d'une surface de cuisson électrique est mesurée à partir de sa table de cuisson en verre, comme le montre l'image de gauche. Pour une surface de cuisson au gaz, la hauteur de montage est mesurée à partir du haut des grilles de combustion, comme indiqué sur l'image de droite. Min 24 " (61 cm) Max 36 " (91.4 cm) Min 24" (61 cm) Max 36" (91,4 cm) Min 27 " (68.5 cm) Max 36 " (91.4 cm) Min 27" (68,5 cm) Max 36" (91,4 cm)

CUISINIÈRES ÉLECTRIQUES RANGS DE GAZ

Spécifications générales

Méthodes de ventilation La fumée est évacuée à l'extérieur par un tuyau spécial relié à la hotte. (Recirculating) Wall Venting Roof Venting

Ventilation du toit Ventilation murale (Recirculation) A. Chapeau de toit B. 6" (15,2 cm) A. Capuchon mural B. 6" (15,2 cm) A. Déflecteur B. 6" (15,2 cm) ATTENTION

• Le diamètre minimum de la sortie d'échappement raccordable est de 6po (15,2cm).

• Assurez-vous que le diamètre de la sortie d'évacuation et celui du conduit correspondent, puis raccordez le conduit à la sortie murale.

• Si le conduit et la sortie murale ont des diamètres différents, la performance d'aspiration diminuera tout en augmentant considérablement le bruit. Le fabricant n'est pas responsable des problèmes causés par cette situation.

• Utilisez la longueur minimale possible pour la gaine, et ne modifiez pas de manière significative la section transversale.

• Lors du raccordement de la gaine, minimisez les flexions. (Angle de flexion maximum : 90 °)

• Dans un environnement où l'installation avec une méthode de ventilation externe est possible, assurez-vous de n'installer qu'en utilisant la méthode de ventilation externe. Liste des pièces Manuel d’utilisation et d’installation (2) Modèle pour l'installation (1) Support de montage du capot (1) Support de montage du couvercle du conduit (1) Clapet électrique (1) NK3*CB700W** seulement Clapet (1) NK3*CB600W** seulement Adaptateur de clapet (1) Couvercle supérieur du conduit (1) Couvercle inférieur du conduit (1) aimant de 5 mm (2) Câble de support du filtre * (2)

Liste des sous-pièces 6 × 130 mm Vis d'ancrage (2) 6 × 30 mm Vis d'ancrage (5)

10 mm Vis de fixation du capot (10) rondelle de 22 mm (4) REMARQUE Installez le produit en utilisant les accessoires et les matériaux fournis de manière appropriée et conformément à l'environnement et aux conditions d'installation. Accessoires pour achats supplémentaires Modèle NK30CB600W*, NK36CB600W* Kit de recirculation NK-AR7000WB/AA Filtres à charbon NK-AF7000WB/AA Kit d'extension de capot NK-AE6000W* Dégagements d'installation Dimension supérieure des meubles 30" (Min 77.0 cm) 36" (Max 90.0 cm) Min (évent) 25

/16" (130,5 cm – 176,0 cm) Hauteur d'installation du capot requise Elec : 24" – 36" (61,0 cm – 91,4 cm) Gaz : 27" – 36" (68.5 cm – 91.4 cm) Min (évent) 25

Faire un trou dans le meuble Guide du trou de canalisation_Op.1 Travaux de perçage du plancher de l'armoire : travaux de découpe de la sortie d'échappement de la hotte (volet) Arrière (mur) Avant Conduit Conduit Trou Trou Ligne centrale du meuble Min ø 8

/16" (7.5 cm) Ligne centrale du conduit ATTENTION

• Coupez le meuble de manière à ne pas gêner la sortie du clapet.

• Après avoir assemblé le couvercle du conduit, assurez-vous que la surface coupée de l'armoire n'est pas exposée. (La taille du trou doit être inférieure à celle du couvercle du conduit)

• Aspirez la sciure pour éviter qu'elle ne s'envole.

• Assurez-vous que les armoires ne sont pas endommagées.

• Avant de couper l'armoire, expliquez au client que l'armoire doit être coupée, puis obtenez son consentement avant de procéder. Méthode et séquence de découpe des armoires supérieures

Reportez-vous aux dimensions de découpe ci-dessus et marquez les lignes à découper sur l'armoire.

Utilisez une scie sauteuse pour couper les armoires supérieures. Lors de la découpe, utilisez un aspirateur pour minimiser la quantité de poussière. Outil d'installation Scie sauteuse Guide du trou de canalisation_Op.2 Travaux de perçage du plancher de l'armoire : travaux de découpe de la sortie d'échappement de la hotte (volet) Arrière (mur) Avant Ligne centrale du meuble

• Coupez le meuble de manière à ne pas gêner la sortie du clapet.

• Aspirez la sciure pour éviter qu'elle ne s'envole.

• Assurez-vous que les armoires ne sont pas endommagées.

• Avant de couper l'armoire, expliquez au client que l'armoire doit être coupée, puis obtenez son consentement avant de procéder. Méthode et séquence de découpe des armoires supérieures

Reportez-vous aux dimensions de découpe ci-dessus et marquez les lignes à découper sur l'armoire.

Utilisez une scie sauteuse pour couper les armoires supérieures. Lors de la découpe, utilisez un aspirateur pour minimiser la quantité de poussière. Outil d'installation Scie sauteuse, meuleuse DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 10DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 10 2023-05-30 오전 10:54:432023-05-30 오전 10:54:43Français 11 Installation

3. Vérifiez la position de fixation du

support de montage du capot. Ancres à vis de 130 mm (2 pièces)ou 30 mm Ancres à vis (2 pcs.) et rondelles (2 pièces)

4. Fixez le support de montage de la

hotte horizontalement sur le mur où la hotte doit être installée à l'aide de chevilles, de vis du support de montage de la hotte et de rondelles. Veillez à l'installer sur le mur à l'aide des deux vis d'ancrage de 30 mm. REMARQUE Pour un maintien sûr, utilisez une vis d'ancrage de 130 mm. ATTENTION

• Ce produit doit être installé par un installateur de hotte professionnel.

• Si le produit est installé sur un mur carrelé ou sur une cloison sèche, il y a un risque de chute de la hotte, veillez donc à fixer les vis de fixation au béton derrière le mur.

• Ne fixez pas le produit comme s'il s'agissait d'un carreau et ne le fixez pas avec du ciment, du silicone ou de la colle. Installez-le sur un mur en béton à l'aide des vis fournies. Définir l'emplacement

1. Vérifiez que le produit que vous

avez acheté est adapté à l'espace d'installation que vous avez choisi. 24" – 36" (61.0 cm – 91.4 cm) 27" – 36" (68.5 cm – 91.4 cm)

2. Fixez le gabarit d'installation ci-joint,

puis installez-le de manière à ce qu'il ne se torde pas horizontalement. ATTENTION Veuillez faire attention à la hauteur de montage. La hauteur de montage est mesurée depuis le haut de la cuisinière jusqu'aux armoires supérieures. La hauteur de montage d'une surface de cuisson électrique est mesurée à partir de sa table de cuisson en verre. Pour une surface de cuisson au gaz, la hauteur de montage est mesurée à partir du haut des grilles de combustion. DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 11DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 11 2023-05-30 오전 10:54:432023-05-30 오전 10:54:4312 Français Installation Installation

7. Retirez le couvercle en desserrant la

vis sur le couvercle du PCB.

8. Connectez le connecteur du fil du

clapet électrique et le connecteur du PCB. REMARQUE Insérez le fil dans le trou situé dans le coin supérieur gauche.

9. Assemblez le couvercle du PCB à

l'aide d'une vis. REMARQUE Placez le connecteur connecté dans le trou du couvercle comme indiqué sur l'image. Raccordement du système de ventilation NK3*CB600W**

5. Montez le clapet ou le clapet

électrique pour empêcher le reflux en le raccordant à la sortie de la hotte. REMARQUE

• Le clapet est fourni dans le NK3*CB600W**.

• Le clapet électrique est fourni dans le NK3*CB700W**. ATTENTION Vérifiez que le clapet électrique est correctement placé sur le filetage et qu'il n'y a pas d'inclinaison. Si le clapet électrique n'est pas affleurant, l'air s'échappera par l'interstice. NK3*CB700W**

6. Assemblez l'adaptateur de clapet,

en le poussant dans un clapet ou un clapet électrique. Fixez-le avec du ruban adhésif. REMARQUE

• Si la hotte est NK3*CB600W**, veuillez suivre les instructions du numéro 10.

12. Fixez le conduit (15,2 cm (6")) à la

sortie de la hotte et à l'évent sur le mur, respectivement, avec du ruban adhésif. ATTENTION

• Assurez-vous que le diamètre de la sortie d'évacuation et celui du conduit correspondent, puis raccordez le conduit à la sortie murale.

• Si le conduit et la sortie murale ont des diamètres différents, la performance d'aspiration diminuera tout en augmentant significativement le bruit. Le fabricant n'est pas responsable des problèmes causés par cette situation.

• Utilisez la longueur minimale possible pour la gaine, et ne modifiez pas de manière significative la section transversale.

• Réduire au minimum la flexion lors du raccordement de la gaine (angle de flexion maximum : 90 degrees). Installation de la hotte de cuisine

10. Fixez la hotte au support de fixation

de la hotte installé sur le mur.

11. Fixez le support auxiliaire de gaine à

15. Assembler avec des vis de fixation

de capot de 10 mm des deux côtés. Conduit supérieur Conduit inférieur

16. Assemblez le couvercle du conduit

inférieur à la hotte. Des aimants situés sur le couvercle supérieur du conduit maintiennent le couvercle inférieur du conduit en place. REMARQUE L'aimant doit être fixé à la ligne supérieure de la gaine inférieure.

13. Fixez le support de montage du

couvercle du conduit au plafond ou au mur arrière à l'aide des vis de fixation du couvercle de 10 mm. ATTENTION

• Installez le conduit supérieur à proximité du plafond et des armoires supérieures.

• Veillez à ce que le conduit supérieur n'entre pas en contact avec la porte de l'armoire supérieure.

14. Fixez chaque aimant sur la surface

intérieure du couvercle du conduit supérieur en recouvrant le couvercle du conduit inférieur, et assemblez le couvercle du conduit supérieur de manière à ce qu'il s'adapte au support de montage. AVERTISSEMENT L'installation avec des vis ou des supports autres que ceux spécifiés dans les instructions de ce manuel peut entraîner des risques électriques. REMARQUE Les aimants sont inclus dans la boîte d'accessoires. DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 14DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 14 2023-05-30 오전 10:54:452023-05-30 오전 10:54:45Français 15 Installation

Broche de mise à la terre ATTENTION Ne pas mettre à la terre sur des conduites de gaz, des conduites d'eau, des lignes téléphoniques, etc. REMARQUE Veillez à installer un disjoncteur de court-circuit là où il y a un risque de court-circuit.

17. Retirez le filtre situé au bas de la

hotte. Assemblez le couvercle du conduit inférieur en plaçant une vis de fixation de capot de 10 mm dans le trou du couvercle du conduit inférieur. ATTENTION Lorsque vous retirez le filtre, utilisez vos deux mains pour éviter de le faire tomber.

18. Lorsque l'assemblage du couvercle

du conduit inférieur est terminé, remontez le filtre dans l'ordre inverse du démontage. REMARQUE Pour installer le kit d'extension, suivez la même procédure. AVERTISSEMENT Veillez à utiliser une prise avec une borne de mise à la terre pour plus de sécurité. Cela permet d'éviter les risques d'électrocution, d'incendie ou de dysfonctionnement. Si la prise ne dispose pas d'une borne de mise à la terre, achetez un fil de mise à la terre séparé et connectez-le à la ligne de mise à la terre. DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 15DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 15 2023-05-30 오전 10:54:452023-05-30 오전 10:54:4516 Français Installation Installation

Installation du kit de recirculation REMARQUE Même processus jusqu'au n° 14 Support de montage du couvercle du conduit Déflecteur Montage Vis

1. Assemblez le déflecteur d'air avec

le support de montage du couvercle du conduit à l'aide des quatre vis d'assemblage fournies avec le kit de recirculation. REMARQUE

• L’utilisation d’une hotte à recirculation dans un espace clos peut nuire aux performances de ventilation.

• Veuillez ventiler la pièce en ouvrant les fenêtres pendant l’utilisation de l’appareil.

2. Mesurez depuis le bas du déflecteur

jusqu'au bas de la sortie de la hotte.

3. Coupez la gaine à la taille mesurée "X"

4. Retirez le déflecteur.

5. Faites glisser la gaine sur le bas du

6. Placez le déflecteur et le conduit assemblés

sur la sortie d'échappement de la hotte.

7. Remontez le déflecteur d'air sur le support

de montage du couvercle du conduit à l'aide des quatre vis de montage.

8. Scellez les connexions avec du ruban

adhésif. A Déflecteur

X = longueur à couper conduit C Conduit D Sortie d'échappement Connecter le câble de support du filtre

1. Retirez le filtre situé au bas de la

hotte. Faites passer le câble de support du filtre dans la boucle de fil fixée sur le dessus du filtre. Faites le nœud en faisant passer le crochet du câble de support du filtre par l'autre extrémité du câble de support du filtre.

2. Accrochez le crochet du câble de

9. Faites tourner le conduit supérieur

10. Fixez chaque aimant sur la surface

intérieure du couvercle du conduit supérieur en recouvrant le couvercle du conduit inférieur, et assemblez le couvercle du conduit supérieur de manière à ce qu'il s'adapte au support de montage. AVERTISSEMENT L'installation avec des vis ou des supports autres que ceux spécifiés dans les instructions de ce manuel peut entraîner des risques électriques. REMARQUE Les aimants sont inclus dans la boîte d'accessoires.

11. Assembler avec des vis de fixation

14. Retirez les 2 vis de la plaque de

15. Retirez la partie centrale du cadre

16. Retirez une vis de la hotte.

Conduit supérieur Conduit inférieur

12. Assemblez le couvercle du conduit

inférieur à la hotte. Des aimants situés sur le couvercle supérieur du conduit maintiennent le couvercle inférieur du conduit en place. REMARQUE L'aimant doit être fixé à la ligne supérieure de la gaine inférieure.

13. Retirez le filtre à graisse métallique

19. Assemblez le filtre à charbon avec la

vis d'assemblage fournie avec le kit de recirculation. Remontez le milieu du cadre et le filtre dans l'ordre inverse du démontage.

17. Retirez la protection en poussant le

crochet de la protection dans le sens de la flèche.

18. Insérez le crochet du filtre à charbon

Description de la hotte de cuisine Aperçu des hottes de cuisine Panneau de boutons

01 Bouton d'alimentation

• Presse courte : Permet d'allumer ou d'éteindre l'appareil. 02 Bouton de mode

• Presse courte : Change le mode de fonctionnement. (Faible Moyenne Élevée (Boost))

• Pression de 5secondes: Désactivé/active le Wi-Fi – Le mode d'arrêt différé peut être activé sur l'application SmartThings. – La durée d'utilisation du filtre peut être vérifiée sur l'application SmartThings. – La hotte de cuisine peut être actionnée moyennant des automatisations avec des produits Samsung enregistrés sur l'application SmartThings.

• pression de 10 secondes : Active/Désactivé le mode Boost. 03 Le bouton de lumière

• Presse courte : Change le mode d'éclairage (Élevée Faible Désactivé)

Active/Désactivé le mode Boost Le mode Boost est une fonction qui permet un échappement puissant pendant une courte période.

Appuyez sur le bouton

maintenez-le enfoncé pendant 10 secondes.

Le mode Boost a été ajouté. Le mode Boost (Max 630 CFM) est disponible.

Les voyants du bouton s’allument séquentiellement lorsque le mode Boost est activé. Utilisation de la hotte de cuisine Mise en marche ou arrêt de la hotte de la cuisinière L'appareil s'allume avec un carillon sonore et commence à fonctionner en mode faible. Changement du mode de fonctionnement Changez le mode de fonctionnement de l’appareil au besoin.

• Appuyez sur le bouton pour sélectionner le mode de fonctionnement à utiliser. – Chaque fois que vous appuyez sur le bouton, le mode change dans l'ordre suivant : Faible Moyenne Élevée (Boost) DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 21DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 21 2023-05-30 오전 10:54:472023-05-30 오전 10:54:4722 Français Utilisation de la hotte de cuisine Utilisation de la hotte de cuisine

• Lorsque vous utilisez des systèmes de ventilation dont le mouvement d'air est supérieur au CFM spécifié, consultez les codes de construction locaux car ils peuvent exiger des systèmes d'air d'appoint. Consultez un professionnel du CVC pour connaître les exigences spécifiques à votre région, car les exigences en matière de CFM peuvent varier d'un endroit à l'autre.

• Consultez un professionnel du chauffage, de la ventilation et de la climatisation (CVC) pour choisir la hotte de cuisine dont la capacité en CFM est la plus appropriée à votre application. La capacité en PCM dépend de la puissance en BTU de la cuisinière ou de la table de cuisson, de sa taille et de son emplacement, de la taille de la cuisine et du conduit de la hotte dans la cuisine. ATTENTION N'activez pas cette fonction sans la présence d'une personne qualifiée. Nous recommandons qu'un technicien qualifié installe la hotte. Il est de la responsabilité de l'installateur de s'assurer que la hotte est conforme aux dégagements d'installation spécifiés pour le produit. Pour activer le mode Boost de cette fonction, le système d'air d'appoint est nécessaire. Utilisation de l'éclairage Adjusting the lighting level of the product.

• Appuyez brièvement sur la touche pour sélectionner le niveau d'éclairage souhaité. – Il se répète dans l'ordre suivant: Élevée Faible Désactivé. Wi-Fi activé/désactivé Cette fonction permet d'activer ou de désactiver le Wi-Fi du produit.

• Appuyez sur le bouton et maintenez-le enfoncé pendant 5 secondes. Appuyez à nouveau sur le bouton et maintenez-le enfoncé pendant 5 secondes pour activer le Wi-Fi. Fonctionnement automatique pour éviter la surchauffe de la hotte Cette fonction empêche la surchauffe lorsque la hotte est éteinte.

• Lorsque la température de la hotte augmente, le voyant central du bouton de mode clignote et la hotte fonctionne en mode Moyenne.

Entrer dans le PA(point d'accès)

1. Appuyez sur le bouton et

maintenez-le enfoncé pendant 5 secondes comme indiqué dans l’application.

2. En mode PA, l'icône clignote.

Veuillez procéder à la connexion en suivant le guide mobile.

3. Lorsque la connexion est établie,

l'icône reste allumée. Délai d'arrêt L'arrêt différé est une fonction qui évacue les polluants restants dans la cuisine après la cuisson et fonctionne après l'arrêt de la hotte.

• Si vous définissez la fonction d'arrêt différé dans l’appli SmartThings et que vous éteignez la hotte, la fonction d'arrêt différé s’activera.

• Les voyants du bouton s'allument séquentiellement lorsque la fonction d'arrêt différé est en cours.

• L'appareil fonctionne pendant 3 minutes en mode Faible et s'éteint ensuite automatiquement. REMARQUE Le mode arrêt différé ne peut être défini que lorsque la hotte est connectée à l'application SmartThings. DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 23DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 23 2023-05-30 오전 10:54:482023-05-30 오전 10:54:4824 Français Utilisation de la hotte de cuisine Utilisation de la hotte de cuisine

• Bixby est le nom de la solution d'intelligence artificielle de Samsung et permet de contrôler le produit par la voix.

• Pour utiliser la fonction de reconnaissance vocale, vous devez connecter l'application SmartThings et le produit sur votre smartphone.

• Pour les modèles qui ne reconnaissent pas directement la saisie vocale du produit après la connexion à l'application, certaines fonctions peuvent toujours être contrôlées par Bixby sur les smartphones Samsung. Amazon Alexa et Google Assistant Les appareils électroménagers intelligents de Samsung sont compatibles avec SmartThings dans Alexa et avec action dans l’Assistant Google. Guide d’installation Voici la manière de connecter un compte SmartThings à Amazon Alexa ou à l’Assistant Google. Les applications SmartThings et Alexa (ou Assistant Google) doivent être installées sur votre téléphone.

1. Configurez les appareils pris en charge par SmartThings.

2. Une fois les appareils configurés, appuyez sur «Assistant vocal» et

connectez votre compte Samsung à Amazon Alexa. (ou l’Assistant Google)

3. Vérifiez que les appareils sont visibles sur l’application Amazon Alexa. La

connexion au compte est ainsi terminée. (Vérifiez que les appareils sont visibles et définissez l’emplacement (maison et pièce) des appareils dans l’application Google home. La connexion au compte est ainsi terminée). Indication d'erreur

• En cas de dysfonctionnement du produit, tous les voyants du bouton se mettent à clignoter.

• Les erreurs et les actions peuvent être trouvées dans l'application SmartThings.

• Si le problème persiste, débranchez la fiche d'alimentation pendant au moins 30 secondes, laissez le produit refroidir suffisamment, puis redémarrez-le. – Si ce problème n'est pas résolu, contactez un centre de service Samsung Electronics. REMARQUE La fonction de vérification du code d'erreur ne peut être utilisée que lorsque la hotte est connectée à l'application SmartThings. DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 24DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 24 2023-05-30 오전 10:54:482023-05-30 오전 10:54:48Français 25 Nettoyage et entretien

Nettoyage des filtres

Veuillez retirer le filtre situé au bas de la hotte. ATTENTION Lorsque vous séparez le filtre, utilisez les deux mains pour le séparer soigneusement afin qu'il ne tombe pas.

Faites tremper le filtre dans de l'eau tiède avec un détergent neutre pendant environ 10 minutes, puis rincez-le à l'eau et nettoyez-le. ATTENTION N'utilisez pas d'épurateur pour nettoyer le filtre.

Une fois le nettoyage terminé, remontez le filtre dans l'ordre inverse du démontage. REMARQUE Mettez le filtre dans le lave-vaisselle et nettoyez-le facilement avec un cycle de lavage standard. ATTENTION

• Les filtres doivent être nettoyés à la main avec un détergent neutre une fois par mois, et s'ils sont lavés au lave-vaisselle, ils ne doivent être lavés que pendant une courte période à basse température.

• Les filtres peuvent se décolorer pendant le nettoyage, mais cela n'affecte pas les performances.

• Ne pulvérisez pas d'eau directement sur le filtre lorsqu'il est monté sur la hotte. Il y a un risque de choc électrique et d'incendie.

• L'avant du filtre est en acier inoxydable. S'il vous plaît, faites attention avec ça.

• Veillez à porter des gants car le bord du filtre peut être tranchant et provoquer des blessures. Remplacement de la lampe LED Ce produit est équipé d'une lampe LED dédiée. Si vous avez besoin d'un remplacement, veuillez contacter le centre de service. Nettoyage et entretien Nettoyage de la hotte Essuyez la face avant du produit avec un chiffon doux imbibé de détergent liquide neutre. ATTENTION

• N'utilisez pas de matériaux rugueux tels que des éponges.

• Ne pas utiliser de bicarbonate de soude, de percarbonate, d'acide citrique, d'abrasifs, d'alcool, etc Le revêtement de surface pourrait être endommagé ou décoloré.

• Lors du nettoyage, portez toujours des gants pour votre sécurité.

• Veillez à couper le courant lorsque vous nettoyez la hotte.

Application SmartThings Vérification des connexions électriques Vérifiez si l'alimentation est connectée au produit et au point d'accès. Configuration et connexion à un point d'accès Wi-Fi à l'aide de votre smartphone

1. Pour connecter le produit à un

réseau Wi-Fi, activez le Wi-Fi dans "Paramètres > Wi-Fi", puis sélectionnez le point d'accès auquel vous souhaitez vous connecter.

• Seuls les caractères alphanumériques sont pris en charge pour les noms de points d'accès sans fil (SSID). Si un SSID comporte un caractère spécial, renommez-le avant de vous y connecter.

• Ce produit ne prend en charge que le Wi-Fi 2,4 GHz .

ActivéWi-FiActivéWI-FI DIRECT

SAMSUNG_2GSAMSUNG_5G

SélectionnezWi-FiActivéWI-FI DIRECT

2. Désactiver la fonction "Passer aux

données mobiles" dans "Paramètres > Wi-Fi" sur votre Smartphone

• Si l'option "Passer aux données mobiles" ou "Wi-Fi adaptatif" est activée, vous ne pouvez pas vous connecter au réseau. Veillez à désactiver ces fonctions avant de vous connecter au réseau. AvancéPasser aux données mobilesInsérez la carte SIM pour utiliser les données mobiles.Désactivé REMARQUE La configuration peut varier en fonction du modèle de votre smartphone, de la version du système d'exploitation et du fabricant.

3. Vérification de la connectivité Internet

• Après la connexion au Wi-Fi, vérifiez que votre smartphone est connecté à Internet. REMARQUE Un pare-feu peut empêcher votre smartphone de se connecter à Internet. Contactez votre fournisseur de services Internet pour le dépannage. Téléchargement de l'application SmartThings et enregistrement de votre compte Samsung

Téléchargement de l'application SmartThings

• Recherchez "SmartThings" dans le Play Store ou l'App Store, et téléchargez l'application SmartThings sur votre smartphone.

• Si l'application SmartThings est déjà installée sur votre smartphone, mettez-la à jour avec la dernière version. SmartThings (Samsung Connect) Samsung Electronics Co., Ltd. REMARQUE

• L'application SmartThings prend en charge Android 7.0 ou supérieur (avec au moins 2 Go de RAM) et iOS 12.0 ou supérieur. L'application est optimisée pour l'iPhone 6s ou ultérieur et les smartphones Samsung (séries Galaxy S et Note). Les mises à jour de l'application SmartThings ou les fonctions prises en charge par celle-ci peuvent être interrompues pour les versions d'OS précédemment prises en charge en raison de problèmes tels que la convivialité et la sécurité.

• L'application SmartThings peut être modifiée sans préavis afin d'améliorer la convivialité et les performances du produit.

Enregistrement de votre compte Samsung

• Un compte Samsung est nécessaire pour utiliser l'application SmartThings. Pour créer un compte Samsung et vous connecter à votre compte, suivez les instructions affichées sur l'appli SmartThings.... Vous n'avez pas besoin d'installer une application supplémentaire. REMARQUE

• Si vous avez déjà un compte Samsung, connectez-vous à ce compte. Si vous avez un smartphone qui est un appareil Samsung et que vous avez un compte Samsung, votre smartphone est automatiquement connecté à votre compte.

• Si vous vous connectez à partir d'un smartphone produit pour un autre pays, vous devez vous connecter avec son code pays lorsque vous créez votre compte Samsung, et l'application SmartThings peut ne pas être utilisable sur certains smartphones. Pour utiliser l'application SmartThings, connectez le produit au réseau dans l'ordre décrit ci-dessous. Les images présentées peuvent différer selon le modèle de votre smartphone, la version du système d'exploitation et le fabricant. Vous ne pouvez configurer le point d'accès Wi-Fi que lorsque vous connectez le produit à un réseau Wi-Fi. Une fois le produit connecté, vous pouvez utiliser l'application SmartThings via le Wi-Fi, la 3G, le LTE, la 5G ou d'autres réseaux sans fil. Si le Wi-Fi se déconnecte, veuillez suivre les instructions de l'application Samsung SmartThings via votre appareil mobile ou votre tablette. Vous pouvez facilement installer l'application SmartThings ou utiliser le produit avec votre smartphone en scannant le code QR figurant sur l'étiquette jointe. DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 26DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 26 2023-05-30 오전 10:54:492023-05-30 오전 10:54:49Français 27 Application SmartThings

• Si un message d'échec apparaît lors de l'ajout d'un périphérique, consultez la section " Configuration et connexion à un point d'accès Wi-Fi à l'aide de votre smartphone " à la page 26. La connexion peut échouer temporairement en raison d'un problème d'emplacement du point d'accès ou d'autres problèmes.

• Si le mot "PA" ne disparaît pas de l'écran, débranchez l'alimentation et rebranchez-la.

• Pour les protocoles de sécurité des points d'accès sans fil/ filaires, WPA-PSK et WPA2- PSK sont recommandés. Pour la méthode d'authentification, AES est recommandé. Les nouvelles spécifications d'authentification WiFi et les méthodes d'authentification WiFi non standard ne sont pas prises en charge.

• Le produit prend en charge le protocole de communication IEEE802.11 b/g/n (2,4 GHz). (Samsung recommande IEEE802.11n.)

• Si votre fournisseur d'accès à Internet a enregistré de manière permanente l'adresse MAC (un numéro d'identification unique) de votre PC ou de votre modem, il se peut que vous ne puissiez pas connecter votre produit à Internet. Contactez votre fournisseur de services Internet et demandez-lui comment connecter des appareils autres que votre PC (comme une hotte de cuisine) à Internet. Annonce d'une source ouverte Le logiciel inclus dans ce produit contient des logiciels libres. Vous pouvez obtenir le code source complet correspondant pendant une période de trois ans après la dernière livraison de ce produit en contactant notre équipe de support via http:// opensource.samsung.com (veuillez utiliser le menu "Inquiry"). Il est également possible d'obtenir le code source complet correspondant sur un support physique, tel qu'un CD-ROM. Un paiement minimal sera exigé. L’URL http://opensource.samsung. com/opensource/SMART_AT_051/ seq/0 suivante permet d’accéder aux informations sur la licence de source libre relatives à ce produit. Cette offre est valable pour toute personne ayant reçu cette information. Essayez de connecter l’application SmartThings au produit.

Sélection du produit que vous voulez connecter.

1) Lancez l'application SmartThings

environ une minute après avoir allumé la hotte.

2) Une fois l'application

SmartThings lancée, sélectionnez "ADD NOW" lorsqu'une fenêtre contextuelle indiquant qu'un produit a été trouvé apparaît. Un nouveau dispositif a été trouvé. Ajouter cet appareil à SmartThings ?N'ajoutez pas Plus tardAjouter maintenant Sélectionnez

3) Si la fenêtre contextuelle

n'apparaît pas, sélectionnez "+", puis "Ajouter un périphérique" Accueil Salle de séjour Sélectionnez Accueil Ajouter un dispositifSalle de séjour Sélectionnez Vous pouvez ajouter un produit auquel vous voulez vous connecter en le sélectionnant manuellement ou en choisissant "Scan"

• Sélectionnez manuellement : Hotte aspirante > Samsung

• Scan : [Hotte de cuisine] Samsung Accueil Salle de séjour Sélectionnez Par type de dispositifHotte de cuisine Sélectionnez

Essayez de connecter l’application SmartThings au produit.

• Suivez les instructions affichées sur l'application SmartThings pour vous connecter à votre produit.

• Pour obtenir des informations sur l'utilisation de l'application SmartThings, sélectionnez le menu Comment faire dans l'application. REMARQUE

• Si une fenêtre contextuelle apparaît en haut du smartphone lors de la connexion à votre produit, ne la sélectionnez pas.

• Si une fenêtre contextuelle indiquant que l'appareil est déjà enregistré apparaît lors de la connexion à votre produit, obtenez l'autorisation en utilisant "REQUEST PERMISSION" d'un utilisateur déjà connecté au produit, ou créez un nouveau compte en utilisant "REGISTER MY ACCOUNT" pour vous connecter indépendamment au produit.

• Si une erreur de pays liée au compte Samsung se produit lors de la connexion à votre produit, déconnectez-vous de votre compte Samsung actuel, connectez-vous à votre ancien compte Samsung, puis supprimez tous les appareils qui ont été précédemment connectés. Ensuite, connectez-vous à nouveau à votre compte Samsung actuel et configurez les paramètres. DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 27DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 27 2023-05-30 오전 10:54:502023-05-30 오전 10:54:5028 Français Dépannage Dépannage

Dépannage Si vous pensez qu'il y a une défaillance pendant l'utilisation du produit, vérifiez les points suivants avant de demander l'intervention du centre de service. Lorsque vous demandez un service, vous serez facturé pour la visite et le diagnostic des symptômes, même si le produit n'est pas cassé. ATTENTION Si vous devez effectuer des réparations, débranchez immédiatement le cordon d'alimentation et contactez le centre de service. Les informations suivantes sont requises lors de la demande de service.

• Numéro de modèle et numéro de série (à trouver en enlevant le filtre, listé à l'intérieur du produit)

• Détails de la garantie du produit

• Explication du problème Général Problème Cause Action Ça ne marche pas. L'alimentation électrique se fait-elle normalement

Veuillez vérifier s'il y a une coupure de courant. Veuillez débrancher et brancher le cordon d'alimentation. Y a-t-il de l'humidité sur l'extérieur du produit ? Veuillez éliminer l'humidité du produit. Y a-t-il des substances étrangères sur l'extérieur du produit ? Veuillez essuyer tous les corps étrangers. Fonctionnement du capot Problème Cause Action La force du vent du capot est faible. Y a-t-il beaucoup de corps étrangers dans le filtre ? Essuyez le filtre avec un détergent neutre dans de l'eau tiède. Codes d'information Code Description Action C121 Le capteur de température ne fonctionne pas Appuyez sur le bouton POWER pour commencer la décongélation. Si le problème persiste, débranchez la fiche d'alimentation pendant plus de 30 secondes. Laissez le produit refroidir et redémarrez-le. Si le problème n'est pas résolu, veuillez contacter un centre de service Samsung Electronics. C154 La communication du PBA principal ne fonctionne pas avec le PBA de l'onduleur C162 Se produit uniquement lorsque EEPROM Read ou Write ne fonctionne pas. ne fonctionne pas. C163 Si vous devez vérifier le code de l'option C203 La communication entre le PBA de l'onduleur et le PBA principal ne fonctionne pas DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 28DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 28 2023-05-30 오전 10:54:502023-05-30 오전 10:54:50Français 29 Garantie (USA)

Code Description Action C446 Le moteur BLDC ou le PBA du variateur ne fonctionne pas Appuyez sur le bouton POWER pour commencer la décongélation. Si le problème persiste, débranchez la fiche d'alimentation pendant plus de 30 secondes. Laissez le produit refroidir et redémarrez-le. Si le problème n'est pas résolu, veuillez contacter un centre de service Samsung Electronics. C447 C455 C478 C486 C489 C493 C496 C499 C654 Le clapet électrique ne fonctionne pas Rebranchez le clapet électrique et vérifiez si un corps étranger se trouve sur le clapet. Garantie (USA)

HOTTE ASPIRANTE SAMSUNG

GARANTIE LIMITÉE À L'ACHETEUR D'ORIGINE AVEC PREUVE D'ACHAT Ce produit de la marque SAMSUNG, fourni et distribué par Samsung Electronics: Canada, Inc. (SAMSUNG) et livré neuf, s'accompagne d'une garantie de SAMSUNG contre tout vice de fabrication au niveau des pièces et de la main d'oeuvre pendant une période limitée de : Un (1) an de garantie pour les pièces et la main-d’œuvre Cette garantie limitée prend effet à la date d'achat initiale et n'est valable que pour les produits achetés et utilisés aux États-Unis qui ont été installés, utilisés et entretenus conformément aux instructions jointes ou fournies avec le produit. Pour se prévaloir du service de garantie, l’acheteur doit contacter SAMSUNG afin d’établir les procédures relatives au diagnostic et à l’intervention nécessaire. Pour être couverte par la garantie, la maintenance ne peut être effectuée que par un service technique agréé SAMSUNG. Lors de la remise d'un produit défectueux à SAMSUNG ou à un centre de service SAMSUNG agréé, l'acquéreur est tenu de présenter le coupon d'achat d'origine à la demande des intéressés à titre de preuve d'achat. SAMSUNG fournira gratuitement un service à domicile dans les États-Unis contigus pendant la période de garantie, sous réserve de la disponibilité de réparateurs agréés SAMSUNG dans la zone géographique du client. Si le service à domicile n’est pas disponible, SAMSUNG peut choisir, à sa discrétion, d’assurer le transport de son choix vers et depuis un centre de service agréé SAMSUNG. Si le produit se trouve dans une région où le service par un réparateur agréé SAMSUNG n'est pas disponible, il se peut que vous ayez à payer des frais de déplacement ou que vous deviez apporter le produit à un centre de service agréé SAMSUNG pour le faire réparer. Pour bénéficier du service à domicile, l’appareil doit être facilement accessible à notre personnel. DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 29DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 29 2023-05-30 오전 10:54:502023-05-30 오전 10:54:5030 Français Garantie (USA) Garantie (USA)

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PÉRIODE LA PLUS COURTE AUTORISÉE PAR LA LOI. Certains États n'autorisent pas les limitations sur la durée d'une garantie implicite, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie vous confère des droits légaux spécifiques, vous pouvez également avoir d’autres droits qui varient d’un État à l’autre.

LIMITATION DES RECOURS

VOTRE SEUL ET UNIQUE RECOURS EST LA RÉPARATION DU PRODUIT, SON REMPLACEMENT OU LE REMBOURSEMENT DU PRIX D'ACHAT, À LA DISCRÉTION DE SAMSUNG, COMME LE PRÉVOIT LA PRÉSENTE GARANTIE LIMITÉE. SAMSUNG NE SERA PAS TENU RESPONSABLE DES DOMMAGES SPÉCIAUX, ACCESSOIRES OU INDIRECTS, Y COMPRIS, MAIS SANS S'Y LIMITER, LE TEMPS D'ABSENCE DU TRAVAIL, LES REPAS À L'HÔTEL ET/OU AU RESTAURANT, LES FRAIS DE REMODELAGE, LA PERTE DE REVENUS OU DE BÉNÉFICES, LA NON-RÉALISATION D'ÉCONOMIES OU D'AUTRES AVANTAGES, QUELLE QUE SOIT LA THÉORIE JURIDIQUE SUR LAQUELLE LA RÉCLAMATION EST FONDÉE, MÊME SI SAMSUNG A ÉTÉ INFORMÉ DE LA POSSIBILITÉ DE TELS DOMMAGES. Certains États n'autorisent pas les exclusions ou les limitations des dommages accessoires ou indirects, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie vous confère des droits légaux spécifiques, vous pouvez également avoir d’autres droits qui varient d’un État à l’autre. SAMSUNG ne garantit pas un fonctionnement continu ou sans erreur de ce produit. AUCUNE GARANTIE DONNÉE PAR UNE PERSONNE, UNE ENTREPRISE OU UNE SOCIÉTÉ EN CE QUI CONCERNE CE PRODUIT N'ENGAGE SAMSUNG. Pour bénéficier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à l'adresse suivante : 1-800-SAMSUNG (726-7864) www.samsung.com/us/support Pendant la période de garantie applicable, le produit sera réparé, remplacé ou le prix d'achat remboursé, à la seule discrétion de SAMSUNG. SAMSUNG peut utiliser des pièces neuves ou remises à neuf pour réparer un produit, ou remplacer le produit par un produit neuf ou remis à neuf. Les pièces et produits de rechange sont protégés pour le reste de la période de garantie initiale ou pour quatre-vingt-dix (90) jours, selon l’éventualité la plus éloignée. Toute pièce ou tout produit remplacé devient la propriété de SAMSUNG et doit lui être restitué. Cette garantie limitée couvre les défauts de fabrication des matériaux et de la main d'œuvre rencontrés dans le cadre d'une utilisation domestique normale et non commerciale de ce produit et ne couvre pas les éléments suivants : les dommages survenus lors de l'expédition, de la livraison, de l'installation et des utilisations pour lesquelles ce produit n'a pas été conçu; les dommages causés par une modification ou une altération non autorisée du produit; les produits dont les numéros de série d'usine d'origine ont été retirés, altérés, modifiés de quelque manière que ce soit ou ne peuvent être facilement déterminés; les dommages esthétiques, y compris les rayures, les bosses, les éclats et autres dommages à la finition du produit; les dommages causés par un abus, une mauvaise utilisation, des infestations de parasites, des accidents, un incendie, des inondations ou d'autres actes de la nature ou de Dieu; les dommages causés par l'utilisation d'équipements, de services publics, de services, de pièces, de fournitures, d'accessoires, d'applications, d'installations, de réparations, de câblages externes ou de connecteurs non fournis ou autorisés par SAMSUNG; les dommages causés par un courant, une tension, des fluctuations et des surtensions incorrects sur la ligne électrique; les dommages causés par le non-respect du fonctionnement et de l'entretien du produit conformément aux instructions; les instructions domestiques sur la manière d'utiliser votre produit; et les services visant à corriger une installation non conforme aux codes de l'électricité ou de la plomberie ou la correction de l'infrastructure électrique ou de la plomberie de la maison (c'est-à-dire, câblage de la maison, fusibles ou tuyaux d'arrivée d'eau). Le coût de la réparation ou du remplacement dans ces circonstances exclues est à la charge du client. Les visites d'un réparateur agréé pour expliquer les fonctions du produit, son entretien ou son installation ne sont pas couvertes par cette garantie limitée. Veuillez contacter SAMSUNG au numéro ci-dessous pour obtenir de l'aide sur l'un de ces problèmes. DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 30DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 30 2023-05-30 오전 10:54:502023-05-30 오전 10:54:50Français 31 Garantie (CANADA)

Garantie limitée à l'acquéreur d'origine Ce produit de la marque SAMSUNG, fourni et distribué par Samsung Electronics: Canada, Inc. (SAMSUNG) et livré neuf, dans son carton d'origine au consommateur l'ayant acheté s'accompagne d'une garantie de SAMSUNG contre tout vice de fabrication au niveau des pièces et de la main d'œuvre pendant une période limitée de : Un (1) an de garantie pour les pièces et la main-d’œuvre Cette garantie limitée prend effet à la date d’achat initiale et n’est valable que pour les produits achetés et utilisés au Canada. Pour se prévaloir du service de garantie, l’acheteur doit contacter SAMSUNG afin d’établir les procédures relatives au diagnostic et à l’intervention nécessaires. Pour être couverte par la garantie, la maintenance ne peut être effectuée que par un service technique agréé SAMSUNG. Lors de la remise d'un produit défectueux à SAMSUNG ou à un centre de service SAMSUNG agréé, l'acquéreur est tenu de présenter le coupon d'achat d'origine à la demande des intéressés à titre de preuve d'achat. SAMSUNG réparera ou remplacera ce produit, à sa discrétion et sans frais comme stipulé dans le présent document, par des pièces ou des produits neufs ou remis à neuf s’il s’avère défectueux pendant la période de garantie limitée spécifiée ci- dessus. Toute pièce ou tout produit remplacé devient la propriété de SAMSUNG et doit lui être restitué. Les pièces et produits de rechange sont protégés pour le reste de la période de garantie initiale ou pour quatre-vingt-dix (90) jours, selon l’éventualité la plus éloignée. Un service à domicile sera fourni pendant la période de garantie, sous réserve de disponibilité dans les régions contiguës du Canada. Le service à domicile n’est pas disponible pour toutes les zones. Pour bénéficier du service à domicile, l’appareil doit être facilement accessible à notre personnel. Dans le cas où il serait impossible de réparer l’appareil au cours du service à domicile, il se peut que l’appareil doive être emporté, réparé et retourné. Cette garantie limitée couvre les défauts de fabrication relatifs aux matériaux ou à la main d’oeuvre survenant dans le cadre d’un usage normal et non commercial de ce produit et ne s’applique pas aux situations suivantes, sans pour autant s'y limiter : tout dommage survenant au cours de l'expédition, la livraison et l'installation ; toute utilisation de l'appareil contraire au but auquel il était destiné ; tout numéro de produit ou de série effacé ; tout dommage du revêtement extérieur ou de l'aspect du produit ; tout dommage causé par accident, abus, négligence, incendie, inondation, foudre ou autre catastrophe naturelle ; toute utilisation de produits, équipements, systèmes, appareils, services, pièces, fournitures, accessoires, applications, installations, réparations, câblages externes ou connecteurs non fournis ou autorisés par SAMSUNG et susceptibles d’endommager ledit appareil ou de nuire à son fonctionnement ; toute surtension, fluctuation ou tension de ligne électrique incorrecte ; tout réglage effectué par l'acquéreur et non-respect des instructions de fonctionnement, de nettoyage, d'entretien et de respect de l'environnement couvertes et prescrites dans le carnet d'instructions ; tout problème résultant d'une prolifération d'insectes nuisibles, d'une surchauffe ou d'un plat trop cuit par l'utilisateur ; les problèmes relatif au plateau en verre ou au plateau tournant ou à une puissance réduite du magnétron en raison d'une usure normale. SAMSUNG ne garantit pas un fonctionnement continu ou sans erreur de ce produit. DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 31DG68-01416C-02_IB(FULL)_NK30CB600W12AA.indb 31 2023-05-30 오전 10:54:502023-05-30 오전 10:54:5032 Français Garantie (CANADA)
