MODE D'EMPLOI LU32J590UQRXEN SAMSUNG

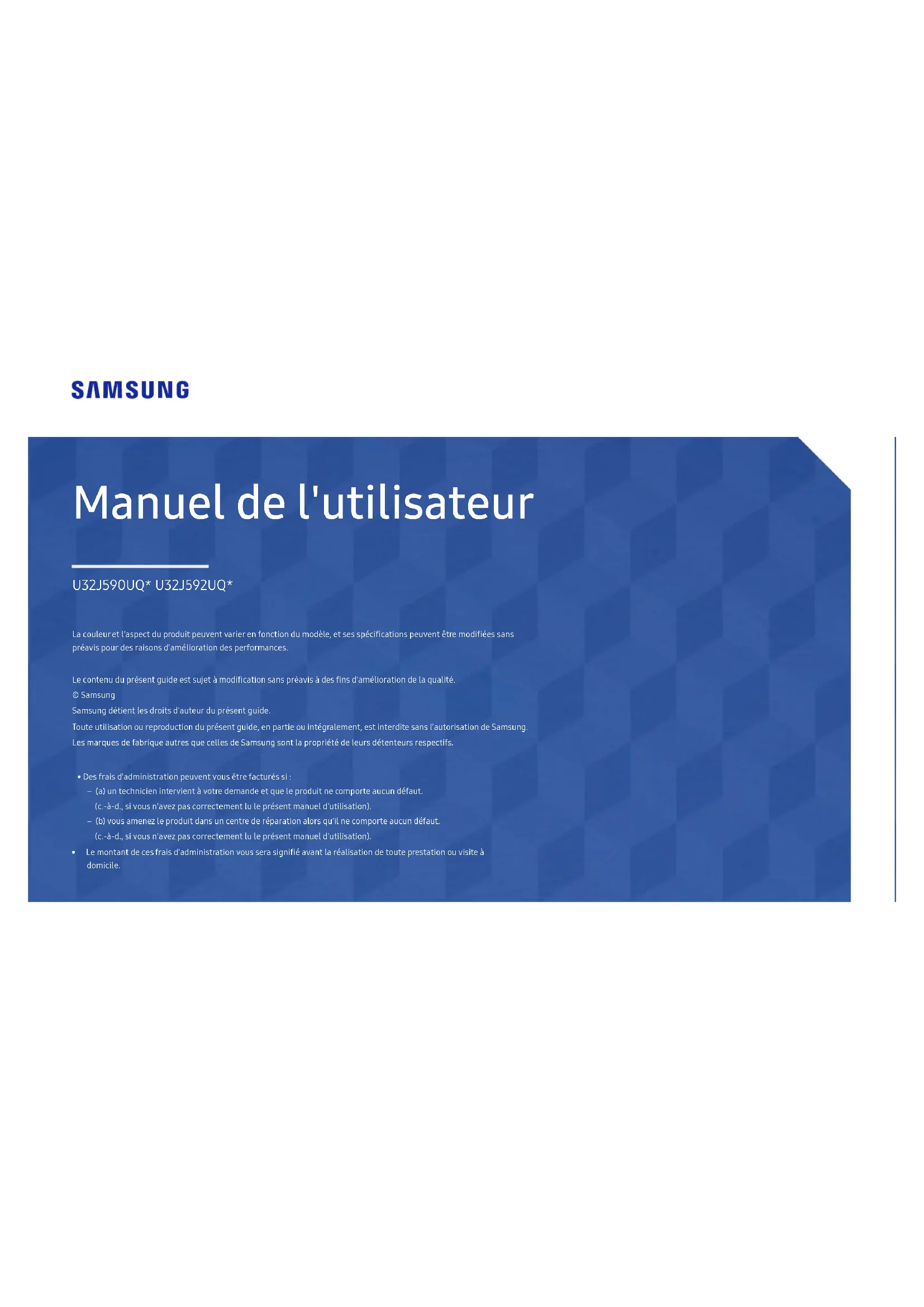

Manuel de l'utilisateur La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances. Le contenu du présent guide est sujet à modification sans préavis à des fins d'amélioration de la qualité. © Samsung Samsung détient les droits d'auteur du présent guide. Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung. Les marques de fabrique autres que celles de Samsung sont la propriété de leurs détenteurs respectifs. U32J590UQ* U32J592UQ*

• Des frais d'administration peuvent vous être facturés si: ‒ (a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut. (c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation). ‒ (b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut. (c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation).

• Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.2 Table des matières Avant utilisation du produit Sécurisation de l'espace d'installation 4 Précautions de stockage 4 Consignes de sécurité 4 Nettoyage 5 Électricité et sécurité 5 Installation 6 Fonctionnement 7 Préparatifs Pièces 10 Panneau de configuration 10 Guide des touches directes 11 Guide des touches de fonction 12 Configuration de la Mode Protection, du Luminosité et de la Contraste à partir de l'écran initial 14 Modification des paramètres Volume 14 Types de ports 15 Réglage de l'inclinaison du produit 16 Verrou antivol 16 Précautions lors du déplacement du moniteur 17 Installation d'un support mural ou de bureau 18 Installation 19 Fixation du socle 19 Démontage du pied 20 Connexion et utilisation d'un périphérique source À lire avant d'installer le moniteur. 21 Branchement et utilisation d'un PC 21 Branchement par câble HDMI 21 Connexion à l'aide d'un câble HDMI-DVI 22 Connexion à l'aide du câble DP 22 Branchement au casque 22 Branchement de l'alimentation 23 Position correcte lors de l'utilisation du produit 24 Installation de pilote 24 Définition de la résolution optimale 24 Configuration d'écran SAMSUNG MAGIC Bright 25 Luminosité 26 Contraste 26 Netteté 26 Couleur 26 Niveau noir HDMI 27 Mode Protection 27 Mode Jeu 27 Temps de réponse 27 Format de l'image 28 Réglage de l'écran 283 Configuration des paramètres PIP/PBP Mode PIP/PBP 29 Taille 30 Position 30 Source du son 30 Source 31 Format de l'image 31 Contraste 32 Ajustement des paramètres OSD (Affichage sur écran) Transparence 33 Langue 33 Aff. heure 33 Configuration et réinitialisation FreeSync 34 Econ. énergie Plus 36 Minuterie OFF Plus 36 Mode PC/AV 37 Vers. DisplayPort 37 Détection source 37 Tch Nombre répét. 37 Activer LED 37 Réinitialiser tout 37 Information 38 Installation du logiciel Easy Setting Box 39 Restrictions et problèmes relatifs à l'installation 39 Caractéristiques du système 39 Guide de dépannage Conditions requises avant de contacter le Centre de service clientèle Samsung 40 Test du produit 40 Vérification de la résolution et de la fréquence 40 Vérifiez les éléments suivants: 40 Questions & réponses 42 Caractéristiques techniques Général 43 Tableau des modes de signal standard 44 Annexe Prise en charge des frais de service (imputables aux clients) 48 Produit non défectueux 48 Dommage provoqué par le client 48 Autres cas 48 WEEE 49 Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) 49 Table des matières4 Sécurisation de l'espace d'installation Veillez à conserver de l'espace autour du produit pour garantir une bonne ventilation. Une augmentation de la température interne peut provoquer un incendie et endommager le produit. Lors de l'installation du produit, veillez à conserver un espace équivalent ou supérieur à celui indiqué ci-dessous. ―L'aspect extérieur peut varier en fonction du produit.10 cm (3,93 pouces)10 cm (3,93 pouces)10 cm(3,93 pouces)10 cm(3,93 pouces)10 cm(3,93 pouces) 10 cm (3.93 Inches) 10 cm (3.93 Inches) 10 cm (3.93 Inches) 10 cm (3.93 Inches) 10 cm (3.93 Inches) Précautions de stockage Des taches blanches peuvent se développer à la surface des modèles très brillants si un humidificateur à ultrasons est utilisé à proximité. ―Contactez votre centre de service clientèle Samsung le plus proche si l'intérieur du produit doit être nettoyé (des frais de service seront facturés). N'appuyez pas sur l'écran du moniteur avec les mains ou d'autres objets. Vous risqueriez d'endommager l'écran. Consignes de sécurité AvertissementDes dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suivies.AttentionDes dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies. Avant utilisation du produit Chapitre015 Nettoyage ―Procédez avec soin lors du nettoyage, car il est facile de rayer l'écran et l'extérieur des LCD perfectionnés. ―Respectez la procédure suivante lors du nettoyage.

Mettez hors tension le produit et l'ordinateur.

Débranchez le câble d'alimentation du produit. ―Tenez le câble d'alimentation par la fiche et ne touchez pas le câble si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir.

Essuyez le moniteur avec un chiffon propre, doux et sec. ‒ N'appliquez aucun agent de nettoyage contenant de l'alcool, des solvants ou des tensioactifs sur le moniteur. ‒ Ne pulvérisez pas d'eau ou de détergent directement sur le produit.

Humidifiez un chiffon doux et sec avec de l'eau et essorez-le autant que possible avant de nettoyer l'extérieur du produit.

Branchez le câble d'alimentation au produit une fois le nettoyage terminé.

Mettez sous tension le produit et l'ordinateur. Électricité et sécurité Avertissement

• N'utilisez pas de câble d'alimentation ou de fiche endommagé(e), ni de prise lâche.

• N'utilisez pas plusieurs produits sur une même prise de courant.

• Ne touchez pas la fiche si vous avez les mains humides.

• Insérez complètement la fiche pour qu'elle soit bien bloquée.

• Branchez la fiche du câble d'alimentation à une prise à la terre (appareils isolés de type1uniquement).

• Ne pliez ni ne tirez le câble d'alimentation trop fortement. Prenez soin de ne pas laisser le câble d'alimentation sous un objet lourd.

• Ne placez pas le câble d'alimentation ou le produit à proximité de sources de chaleur.

• À l'aide d'un chiffon sec, nettoyez toute poussière autour des broches de la fiche du câble d'alimentation ou de la prise. Attention

• Ne débranchez pas le câble d'alimentation quand le produit est en cours d'utilisation.

• Utilisez uniquement le câble d'alimentation fourni avec votre produit par Samsung. N'utilisez pas le câble d'alimentation avec d'autres produits.

• Maintenez dégagée la prise à laquelle le câble d'alimentation est branché. ‒ Quand un problème survient, le câble d'alimentation doit être débranché pour couper l'alimentation du produit.

• Tenez la fiche quand vous débranchez le câble d'alimentation de la prise.6 Avertissement

• Ne placez pas de bougies, d'insectifuges ou de cigarettes sur le produit. N'installez pas le produit près de sources de chaleur.

• N'installez pas le produit dans des espaces mal aérés tels qu'une bibliothèque ou un placard.

• Installez le produit à au moins10 cm du mur pour assurer une bonne aération.

• Gardez les emballages plastiques hors de portée des enfants. ‒ Ces sacs présentent un risque d'étouffement.

• N'installez pas le produit sur une surface instable ou sujette aux vibrations (étagère mal fixée, surface en pente, etc.). ‒ S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessure. ‒ L'utilisation du produit dans une zone à vibrations excessives peut endommager le produit ou provoquer un incendie.

• N'installez pas le produit dans un véhicule ou un endroit exposé à la poussière, à l'humidité (gouttes d'eau, etc.), à l'huile ou à la fumée.

• N'exposez pas le produit directement au soleil, à la chaleur ou à un objet chaud comme un four. ‒ La durée de vie du produit pourrait s'en trouver réduite, ou un incendie pourrait se déclencher.

• N'installez pas le produit à portée de jeunes enfants. ‒ Le produit pourrait tomber et blesser des enfants.

• Les huiles comestibles (telles que l'huile de soja) peuvent endommager ou déformer le produit. Conservez le produit à l'écart de toute pollution par les huiles. De même, n'installez pas le produit dans la cuisine ni a proximité d'une cuisinière. Attention

• Ne faites pas tomber le produit quand vous le déplacez.

• Ne posez pas le produit sur sa face avant.

• Si vous installez le produit sur un meuble ou une étagère, assurez-vous que le bord inférieur de la face avant du produit ne dépasse pas. ‒ S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessure. ‒ N'installez le produit que sur des meubles ou étagères de taille adéquate.

• Posez délicatement le produit. ‒ Il pourrait en résulter une défaillance du produit ou des dommages corporels.

• Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de grandes quantités de poussière fine, à des substances chimiques, à des températures extrêmes ou à beaucoup d'humidité où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances. ‒ Assurez-vous de bien consulter le Centre de service clientèle Samsung si vous voulez installer le produit dans ce type d'endroit. Installation7 Avertissement

• Une tension élevée est présente dans le produit. N'essayez jamais de démonter, réparer ou modifier le produit par vous-même. ‒ Contactez le Centre de service clientèle Samsung pour toute réparation.

• Pour déplacer le produit, commencez par déconnecter tous les câbles, câble d’alimentation inclus.

• Si le produit génère des sons étranges, une odeur de brûlé ou de la fumée, débranchez immédiatement le câble d'alimentation et contactez le Centre de service clientèle Samsung.

• Ne laissez pas les enfants se pendre au produit ou grimper dessus. ‒ Les enfants pourraient se blesser superficiellement ou gravement.

• Si le produit tombe ou que le boîtier externe est endommagé, mettez le produit hors tension et débranchez le câble d'alimentation. Ensuite, contactez le Centre de service clientèle Samsung. ‒ Un usage continu peut provoquer un incendie ou un choc électrique.

• Ne laissez pas d'objets lourds que les enfants apprécient (jouets, bonbons, etc.) au sommet du produit. ‒ Le produit ou l'objet lourd pourrait tomber si des enfants tentaient d'atteindre les jouets ou bonbons, pouvant provoquer de graves dommages corporels.

• Au cours d'un orage, éteignez le produit et débranchez le câble d'alimentation.

• Ne faites pas tomber d'objets sur le produit et ne générez aucun impact.

• Ne tentez pas de déplacer le produit en tirant sur un câble tel que le câble d'alimentation.

• En cas de détection d'une fuite de gaz, ne touchez ni le produit, ni la fiche du câble d'alimentation. De plus, aérez immédiatement la zone.

• Ne tentez pas de soulever ou de déplacer le produit en tirant sur un câble tel que le câble d'alimentation.

• N'utilisez ni ne conservez de pulvérisateur combustible ou de substance inflammable à proximité du produit.

• Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux. ‒ Toute élévation de la température interne peut provoquer un incendie.

• N'insérez aucun objet métallique (baguette, pièce de monnaie, épingle à cheveux, etc.) ou d'objets facilement inflammables (papier, allumette, etc.) dans le produit (via les aérations ou les ports d'entrée/sortie, etc.). ‒ Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.

• Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur le produit. ‒ Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung. Fonctionnement8 Attention

• Si vous laissez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux. ‒ Activez le mode d'économie d'énergie ou un économiseur d'écran à image mobile si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée.

• Débranchez le câble d'alimentation de la prise si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée (vacances, etc.). ‒ L'accumulation de poussière combinée à la chaleur peut provoquer un incendie, un choc électrique ou une fuite électrique.

• Appliquez la résolution et la fréquence conseillées au produit. ‒ Dans le cas contraire, votre vue pourrait être altérée.

• Ne pas mettre ensemble plusieurs adaptateurs CA/CC.

• Retirer le sac plastique de l'adaptateur CA/CC avant de l'utiliser.

• Ne laissez pas d'eau entrer dans l'adaptateur CA/CC et ne le mouillez pas. ‒ Un choc électrique ou un incendie pourrait en résulter. ‒ Évitez d'utiliser le produit en extérieur, où il peut être exposé à la pluie ou à la neige. ‒ Faire attention à ne pas mouiller l'adaptateur CA/CC lors du nettoyage du sol.

• Ne pas mettre l'adaptateur CA/CC à proximité d'appareils de chauffage. ‒ Ces substances pourraient provoquer un incendie.

• Conserver l'adaptateur CA/CC dans une zone bien aérée.

• Si vous placez l'adaptateur CA/CC de sorte qu'il est accroché avec le cordon d'alimention vers le haut, de l'eau ou d'autres substances étrangères pourraient entrer dans l'adaptateur et provoquer un dysfonctionnement dans celui-ci. Assurez-vous de reposer l'adaptateur CA/CC à plat sur une table ou sur le sol.

• Insérez la fiche secteur dans l'adaptateur CA/CC jusqu'au déclic.

• N'insérez la fiche secteur que dans la prise de courant.

• N'utilisez pas d'autre adaptateur CA/CC que celui fourni. ‒ Il pourrait en résulter un choc électrique ou un incendie.

• N'insérez pas l'adaptateur CA/CC dans la prise de courant au plafond. ‒ Il pourrait en résulter un choc électrique ou un incendie.

• Ne tournez pas la fiche secteur de sorte qu'elle dépasse la plage indiquée (0 à 90°) sur l'adaptateur CA/CC. ‒ Il pourrait en résulter un choc électrique ou un incendie.

• Ne démontez pas la fiche secteur une fois qu'elle est montée. (Elle ne peut plus être séparée une fois qu'elle a été montée.)

• N'utilisez jamais de fiche secteur fournie pour d'autres appareils.

• Lors du retrait de l'adaptateur CA/CC de la prise de courant, tenez le boîtier de l'adaptateur CA/CC et tirez-le vers le haut. ‒ Il pourrait en résulter un choc électrique ou un incendie.

• Ne laissez pas tomber d'objets sur l'adaptateur CA/CC et n'y appliquez aucun impact. ‒ Il pourrait en résulter un choc électrique ou un incendie.

• Utilisez l'adaptateur CA/CC après l'avoir retiré de son emballage plastique. ‒ Ceci afin d'éviter tout risque d'incendie.9

• Ne tenez pas le produit à l'envers et ne le déplacez pas en le tenant par le support. ‒ S'il venait à tomber, le produit pourrait s'endommager ou provoquer des dommages corporels.

• Regarder l'écran de trop près pendant une longue période peut altérer votre vue.

• N'utilisez pas d'humidificateurs ou de fours à proximité du produit.

• Reposez vos yeux pendant plus de5minutes ou regardez les objets à distance après1heure d'utilisation du produit.

• Ne touchez pas l'écran quand le produit est sous tension depuis longtemps, car il pourrait être chaud.

• Stockez les petits accessoires hors de portée des enfants.

• Faites preuve de prudence lorsque vous réglez l'angle du produit ou la hauteur du support. ‒ Vous pourriez vous coincer la main ou le doigt et vous blesser. ‒ Si vous penchez trop fortement le produit, il pourrait tomber et blesser quelqu'un.

• Ne placez pas d'objets lourds sur le produit. ‒ Il pourrait en résulter une défaillance du produit ou des dommages corporels.

• Lorsque vous utilisez un casque ou des écouteurs, ne réglez pas le volume sur un niveau trop élevé. ‒ Vous risqueriez de souffrir de troubles de l'audition.10 Préparatifs Chapitre02 Pièces Panneau de configuration ―La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.Guide des touches de fonctionBouton JOG BAS APPUYER(ENTRER)GAUCHERetourVoyant LED d'alimentation HAUT DROITEIcônes DescriptionBouton JOGBouton multidirectionnel qui facilite la navigation. ―Le bouton JOG se situe à l'arrière du produit, du côté gauche. Le bouton peut être orienté vers le haut, le bas, la gauche, la droite ou appuyer (entrer).Voyant LED d'alimentationCe voyant est l'indicateur d'état d'alimentation et fonctionne en tant que
• Marche (bouton d'alimentation): Arrêt • Mode d'économie d'énergie: Clignotant • Arrêt (bouton d'alimentation): Activé ―Vous pouvez changer le mode de fonctionnement du témoin d'alimentation via le menu. (Système → Activer LED) En raison de différences fonctionnelles, il se peut que des modèles véritables ne disposent pas de cette fonction.Guide des touches de fonctionAppuyez sur le bouton JOG lorsque l'écran est allumé. Le Guide des touches de fonction apparaît. Pour accéder au menu à l'écran alors que le guide est affiché, appuyez de nouveau sur le bouton de direction correspondant. ―Le guide des touches de fonction peut varier selon la fonction ou le modèle du produit. Référez-vous au produit véritable.11 Mode Protection Volume Fonctions Mode Protection Arr.

• HAUT/BAS: régler le paramètre Luminosité, Contraste, Mode Protection.

• GAUCHE/DROITE: régler le paramètre Volume.

• APPUYER(ENTRER): afficher des touches de fonction Guide des touches directes

L'écran des boutons de raccourci (menu OSD) montré ci-dessous s'affiche uniquement lorsque l'écran du moniteur est allumé, ou en cas de modification de la résolution de l'ordinateur ou de la source d'entrée.12 Guide des touches de fonction Appuyez sur le bouton JOG pour afficher le Guide des touches de fonction afin d'entrer dans le menu principal ou d'utiliser d'autres éléments. Vous pouvez quitter en appuyant à nouveau sur le bouton JOG. Retour HAUT/BAS/GAUCHE/DROITE: Naviguez vers l'élément de votre choix. La description pour chaque élément s'affiche lorsque l'élément ciblé est différent. APPUYER(ENTRER): L'élément sélectionné est appliqué. Icônes Description Sélectionnez pour changer le signal d'entrée en orientant le bouton JOG dans l'écran Guide des touches de fonction. Un message apparaît dans l'angle supérieur gauche de l'écran si le signal d'entrée a été modifié. Permet de sélectionner en orientant le bouton JOG à l'écran du guide des touches de fonction. Le menu d'affichage à l'écran de votre fonction Écran apparaît. Verrouillage des menus à l'écran: conservez les paramètres actuels, ou verrouillez le contrôle de l'OSD pour empêcher toute modification involontaire des paramètres. Activer/Désactiver: Pour verrouiller/déverrouiller les menus à l'écran, appuyez sur le bouton GAUCHE pendant 10 secondes lorsque le menu principal apparaît. Si les menus à l'écran sont verrouillés, les paramètres Luminosité et Contraste peuvent être réglés. La fonction PIP/PBP est disponible. La fonction Mode Protection est disponible. Le paramètre Information peut être affiché. Permet de sélectionner en orientant le bouton JOG à l'écran du guide des touches de fonction. Appuyez sur le bouton lorsqu'il est nécessaire de configurer des paramètres pour la fonction PIP/PBP. Permet de sélectionner pour éteindre l'écran en orientant le bouton JOG dans l'écran Guide des touches de fonction. En raison de différences fonctionnelles, il se peut que les options du Guide des touches de fonction des modèles véritables soient différentes.13 Lorsque l'écran n'affiche rien (par exemple en mode économie d'énergie ou en mode absence de signal), 2 touches directes pour contrôler la source et la puissance peuvent être utilisées. Voir ci- dessous. Bouton JOG Mode économie d'énergie/absence de signal HAUT Modification de la source Préc. APPUYER(ENTRER) pendant 2 secondes Mise hors tension Quand le moniteur affiche le menu principal, le bouton JOG peut être utilisé comme indiqué ci- dessous. Bouton JOG Action HAUT/BAS permet de sélectionner l'option. GAUCHE permet de quitter le menu principal. permet de fermer la sous-liste sans enregistrer la valeur. la valeur diminue dans le curseur. DROITE permet de passer au niveau suivant. la valeur augmente dans le curseur. APPUYER(ENTRER) permet de passer au niveau suivant. permet d'enregistrer la valeur et de fermer la sous- liste.14 Configuration de la Mode Protection, du Luminosité et de la Contraste à partir de l'écran initial Réglez le Luminosité, Contraste et Mode Protection en déplaçant le bouton JOG. Mode Protection Luminosité Contraste Arr.

L'image affichée peut varier en fonction du modèle.

La luminosité par défaut peut varier selon la région. Mode Protection

Non disponible lorsque le mode Mode PIP/PBP est défini sur Mar.. Luminosité

Ce menu n'est pas disponible si SAMSUNGMAGIC Bright est défini sur le mode Contraste Dynam..

Ce menu n'est pas disponible quand Econ. énergie Plus est activé.

Ce menu n'est pas disponible quand Mode Protection est activé. Contraste

Ce menu n'est pas disponible si SAMSUNGMAGIC Bright est défini sur le mode Cinéma ou Contraste Dynam..

Ce menu n'est pas disponible quand Mode Jeu est activé.

Ce menu est indisponible quand Mode PIP/PBP a la valeur Mar. et Taille la valeur (modePBP). Modification des paramètres Volume Vous pouvez ajuster Volume en déplaçant le bouton JOG vers la gauche ou vers la droite, si aucun menu OSD ne s'affiche. Volume

L'image affichée peut varier en fonction du modèle.

Si la qualité audio d'un périphérique d'entrée connecté est mauvaise, la fonction Auto Mute sur le produit peut désactiver le son ou rendre un son haché lorsque l'on utilise le casque ou les haut-parleurs. Paramétrez le volume d'entrée pour le périphérique d'entrée à moins de 20% et contrôlez le volume à l'aide de la fonction de contrôle du volume (bouton JOG GAUCHE/DROITE) sur le produit.

Qu'est-ce que la fonction Auto Mute? La fonction désactive le son pour améliorer l'effet sonore lorsqu'il existe un bruit parasite ou lorsque le signal d'entrée est faible, à cause d'un problème de volume d'un périphérique d'entrée.

Pour activer la fonction Muet, accédez à l'écran de contrôle Volume, puis utilisez le bouton JOG pour déplacer le focus vers le bas. Pour désactiver la fonction Muet, accédez à l'écran de contrôle Volume, puis augmentez ou diminuez le réglage Volume.15 Types de ports

Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Référez-vous au produit utilisé. HDMI IN 1 HDMI IN 2 DP IN DC 19V Port Description

Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI.

La prise HDMI1 prend en charge le format 3840x2160 à 30 Hz

La prise HDMI2 prend en charge le format 3840x2160 à 60 Hz DP IN Permet de se connecter à un ordinateur via un câble DP. Permet le branchement à un périphérique de sortie audio tel qu'un casque.

Seule l'utilisation d'un câble HDMI vers HDMI ou d'un câbleDP permet d'entendre le son. DC 19V Se connecte à l'adaptateur CA/CC.16 Réglage de l'inclinaison du produit ―La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. -2° (±2°) ~ 15° (±2°)

• Il est possible de régler le moniteur en l’inclinant.

• Tenez la partie supérieure du produit et réglez l'inclinaison avec prudence. Verrou antivol ―Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics. ―La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol. Pour verrouiller un dispositif antivol:

Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu'un bureau.

Faites passer une extrémité du câble dans la boucle à l'autre extrémité.

Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrière du produit.

Verrouillez le dispositif antivol. ‒ Vous pouvez acheter un dispositif antivol séparément. ‒ Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol. ‒ Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne.17 Précautions lors du déplacement du moniteur

• N'appliquez pas de pression directe sur l'écran.

• Ne tenez pas l'écran lorsque vous déplacez le moniteur.

• Ne soulevez pas le produit à l'envers en le tenant par le socle.

• Ne tenez pas les coins ou les bords inférieurs du moniteur lorsque vous le déplacez.18 Installation d'un support mural ou de bureau ―Eteignez le produit et retirez le câble d'alimentation de la prise.

Fixez le support mural ou de bureau ici. Fixez l'INCRUSTATION à la position indiquée sur l'illustration. Fixation (vendue séparément)Alignez les logements, puis à l'aide des vis, fixez solidement la fixation du produit avec les pièces correspondantes du support mural ou de bureau. • Remarques ‒ L'utilisation de vis d'une longueur supérieure à la longueur standard risque d'endommager les composants internes du produit. ‒ La longueur des vis requises pour un support mural non conforme aux normes VESA peut varier selon les spécifications. ‒ N'utilisez pas de vis non conformes aux normes VESA. Ne fixez pas le support mural ou de bureau en exerçant une pression trop forte. Cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels résultant de l'utilisation de vis inadaptées ou de la fixation d'un support mural/de bureau en exerçant une pression trop forte. ‒ La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels résultant de l'utilisation d'un kit de montage mural différent de celui spécifié ou d'une installation sans assistance. ‒ Pour fixer le produit à un mur, veillez à acheter un kit de montage mural pouvant être installé à 10 cm minimum du mur. ‒ Veillez à utiliser un kit de montage mural conforme aux normes. ‒ Pour installer le moniteur à l'aide d'un support mural, détachez le support de base du moniteur. Unité: mm (en pouces) Nom du modèle Spécifications des trous de vis VESA (A * B) en millimètres Vis standard Quantité U32J590UQ* / U32J592UQ*100,0 x 100,0 (3,9 x 3,9)4,0 mm Φ, 0,7 écartement * 10,0 mm de long 4 EA ―N'installez pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles pourraient en résulter suite à un choc électrique.19 Installation Fixation du socle Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. ―L'aspect extérieur peut varier en fonction du produit.

Insérez le connecteur du pied dans le pied, dans le sens indiqué sur l'illustration. Vérifiez que le connecteur du pied est correctement branché. Tournez complètement la vis de connexion dans le bas du pied, de façon à ce qu'il soit solidement fixé. Placez la mousse de polystyrène de protection (coussin) incluse dans l’emballage sur le sol et posez le produit sur la mousse, face orientée vers le bas, comme indiqué sur l’image. En l’absence de mousse de polystyrène, utilisez un tapis épais.

Soutenez le corps de l'appareil avec votre main comme le montre l'illustration. Poussez le pied monté dans le corps de l'appareil, dans le sens de la flèche, comme le montre l'illustration. Connectez l'alimentation électrique et le câble de données comme indiqué sur l'illustration. - Attention N'appuyez pas sur le moniteur. Vous risqueriez d'endommager le moniteur.20 Démontage du pied Avant de retirer le socle du moniteur, posez le moniteur sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. ―L'aspect extérieur peut varier en fonction du produit.

Placez la mousse de polystyrène de protection (coussin) incluse dans l’emballage sur le sol et posez le produit sur la mousse, face orientée vers le bas, comme indiqué sur l’image. En l’absence de mousse de polystyrène, utilisez un tapis épais. Pour démonter le socle du moniteur, veillez à appuyer sur la partie inférieure du moniteur avec une main et à bouger le socle d'un côté à l'autre avec l'autre main pour créer un écart entre eux. Appuyez sur la partie inférieure du moniteur avec une main et tirez le socle avec l'autre main dans le sens de la flèche comme indiqué sur l'illustration. Retirez le connecteur du pied en tirant dans le sens de la flèche, comme le montre l'illustration. - Attention N'appuyez pas sur le moniteur. Vous risqueriez d'endommager le moniteur.21 Connexion et utilisation d'un périphérique source Chapitre03 À lire avant d'installer le moniteur.

Vérifiez la forme des deux extrémités des câbles fournis avec le moniteur, et vérifiez la forme et la position des ports correspondants sur le moniteur et les dispositifs externes. Avant de brancher les câbles de signal, débranchez les câbles d'alimentation du moniteur et des dispositifs externes de la prise de courant pour empêcher tout dommage du dispositif, provoqué par un court-circuit ou une surintensité. Après avoir branché tous les câbles de signal, branchez les câbles d'alimentation du moniteur et des dispositifs externes à la prise de courant. Lisez le manuel utilisateur pour vous familiariser avec les fonctions, les précautions et l'utilisation correcte du moniteur avant d'utiliser le moniteur installé. Branchement et utilisation d'un PC Sélectionnez la méthode de connexion adaptée à votre ordinateur. ―Les composants de connexion peuvent varier en fonction des produits. ―Les ports fournis peuvent varier selon le produit. Branchement par câble HDMI Vérifiez que les câbles d'alimentation du moniteur et des dispositifs externes, tels que des ordinateurs et des boîtiers décodeurs, ne sont pas branchés à la prise de courant.HDMI IN 1, HDMI IN 2 ―Pour afficher un format 3840 x 2160 à 30 Hz, utilisez un câble HDMI prenant en charge le format 3840 x 2160 à 30 Hz lors de la connexion HDMI1.Assurez-vous que la carte graphique de la source HDMI prend en charge le format 3840 x 2160 à 30 Hz. ―Pour afficher un format 3840 x 2160 à 60Hz, utilisez un câble HDMI prenant en charge le format 3840 x 2160 à 60Hz lors de la connexion HDMI2.Assurez-vous que la carte graphique de la source HDMI prend en charge le format 3840 x 2160 à 60 Hz. ―Au moment de brancher le câble HDMI, utilisez le câble fourni avec les composants du moniteur. Si vous utilisez un autre câble HDMI que celui fourni par Samsung, la qualité de l'image risque de décroître.22 Connexion à l'aide d'un câble HDMI-DVI Vérifiez que les câbles d'alimentation du moniteur et des dispositifs externes, tels que des ordinateurs et des boîtiers décodeurs, ne sont pas branchés à la prise de courant.

HDMI IN 1, HDMI IN 2

―La fonction audio n’est pas prise en charge si l’appareil source est connecté à l’aide du câble HDMI-DVI. ―La résolution optimale peut ne pas être disponible avec un câble HDMI-DVI. Connexion à l'aide du câble DP Vérifiez que les câbles d'alimentation du moniteur et des dispositifs externes, tels que des ordinateurs et des boîtiers décodeurs, ne sont pas branchés à la prise de courant. DP IN ―Pour afficher un format 3840 x 2160 à 60 Hz, utilisez un câble DP prenant en charge le format 3840 x 2160 à 60 Hz. Assurez-vous que la carte graphique de la source DP prend en charge le format 3840 x 2160 à 60 Hz. Branchement au casque ―Servez-vous du casque lorsque vous activez le son avec un câble HDMI-HDMI ou DP. ―La prise du casque ne prend en charge que le type 3 conducteurs pointe-anneau-manchon (TRS).23 Branchement de l'alimentation DC 19V

Connectez la fiche secteur à l'adaptateur CA/CC.

Connectez l'adaptateur CA/CC au port DC 19V à l'arrière du moniteur.

Connectez l'adaptateur CA/CC à la prise de courant.

Appuyez sur le bouton JOG à l'arrière du moniteur pour le mettre sous tension.

La tension d'entrée est adaptée automatiquement.

Les spécifications de l'adaptateur peuvent varier en fonction des exigences de qualité applicables.24 Position correcte lors de l'utilisation du produit Utilisez le produit en adoptant la position suivante:

• Redressez votre dos.

• Gardez une distance de45-50cm entre vos yeux et l'écran, et regardez légèrement vers le bas en direction de l'écran.

• Gardez vos yeux directement en face de l'écran.

• Ajustez l'angle pour que la lumière ne se reflète pas sur l'écran.

• Gardez vos avant-bras perpendiculaires à la partie supérieure de vos bras et au même niveau que le dos de vos mains.

• Gardez vos épaules à un angle à peu près droit.

• Réglez la hauteur du produit pour pouvoir garder vos genoux pliés à 90degrés ou plus, vos talons posés au sol et vos bras plus bas que votre cœur.

• Faites des exercices oculaires ou clignez fréquemment des yeux afin de soulager la fatigue oculaire. Installation de pilote

Vous pouvez définir la résolution et la fréquence optimales pour ce produit en installant les pilotes correspondants.

Pour installer la dernière version du pilote de l’appareil, téléchargez-la à partir du site Web de Samsung, à l’adresse http://www.samsung.com. Définition de la résolution optimale Un message d'information relatif à la définition de la résolution optimale apparaîtra lors de votre première mise sous tension du produit après l'achat. Sélectionnez une langue sur l'appareil et réglez votre ordinateur de façon à obtenir la meilleure résolution possible.

Si vous n'avez pas choisi la résolution optimale, le message apparaîtra jusqu'àtrois fois pendant une période donnée, même si le produit est mis hors tension, puis remis sous tension.

La résolution optimale peut aussi être sélectionnée dans le Panneau de configuration de votre PC.25 Configuration d'écran Configurez les paramètres d'écran (tels que la luminosité).Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil Chapitre04 ―Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. SAMSUNG MAGIC Bright Ce menu permet d'obtenir une qualité d'image optimale pour l'environnement dans lequel le produit sera utilisé. ― Ce menu n'est pas disponible quand Econ. énergie Plus est activé. ―Ce menu n'est pas disponible quand Mode Jeu est activé. ― Ce menu n'est pas disponible quand Mode Protection est activé. Non disponible lorsque le mode Mode PIP/PBP est défini sur Mar.. Vous pouvez personnaliser la luminosité selon vos préférences. En mode PC

• Personnalisé: Personnalisez le contraste et la luminosité selon vos besoins.

• Standard: Obtenez une qualité d'image adaptée à la modification de documents ou à l'utilisation d'Internet.
• Cinéma: Obtenez la luminosité et la netteté des télévisions qui conviennent à la lecture de contenu vidéo et DVD.
• Contraste Dynam.: Obtenez une luminosité équilibrée grâce à un ajustement automatique du contraste. En mode AV Lorsque l'entrée externe est connectée via la prise HDMI/DP et que Mode PC/AV est réglé sur AV, la fonction SAMSUNGMAGIC Bright dispose de quatre paramètres automatiques d'image (Dynamique, Standard, Cinéma et Personnalisé) prédéfinis en usine. Vous pouvez activer indifféremment le Dynamique, Standard, Cinéma ou Personnalisé. Vous pouvez sélectionner Personnalisé qui rappellera automatiquement vos paramètres personnels d'image.
• Dynamique: Sélectionnez ce mode pour obtenir une image plus nette qu'en mode Standard.

• Standard: Sélectionnez ce mode dans un environnement lumineux. Ce mode fournit également une image nette.
• Cinéma: Sélectionnez ce mode dans un environnement sombre. Cela économise de l'énergie et réduit la fatigue des yeux.
• Personnalisé: Sélectionnez ce mode pour ajuster l'image selon vos préférences.26 Luminosité Permet de régler la luminosité globale de l'image. (Plage: 0~100) Plus la valeur est élevée, plus l'image est lumineuse.

Ce menu n'est pas disponible si SAMSUNG MAGIC Bright est défini sur le mode Contraste Dynam..

Ce menu n'est pas disponible quand Econ. énergie Plus est activé.

Ce menu n'est pas disponible quand Mode Protection est activé. Contraste Permet de régler le contraste entre les objets et l'arrière-plan. (Plage: 0~100) Une valeur plus élevée augmente le contraste; l'objet apparaît alors plus clair.

Cette option n'est pas disponible quand SAMSUNG MAGIC Bright est en mode Cinéma ou Contraste Dynam..

Ce menu n'est pas disponible quand Mode Jeu est activé.

Ce menu est indisponible quand Mode PIP/PBP a la valeur Mar. et Taille la valeur (modePBP). Netteté Rend le contour des objets plus net ou plus flou. (Plage: 0~100) Une valeur élevée accentue la netteté du contour des objets.

Cette option n'est pas disponible quand SAMSUNG MAGIC Bright est en mode Cinéma ou Contraste Dynam..

Ce menu n'est pas disponible quand Mode Jeu est activé.

Non disponible lorsque le mode Mode PIP/PBP est défini sur Mar.. Couleur Réglez la teinte de l'écran.

Ce menu n'est pas disponible si SAMSUNG MAGIC Bright est défini sur le mode Cinéma ou Contraste Dynam..

Ce menu n'est pas disponible quand Mode Jeu est activé.

Ce menu n'est pas disponible quand Mode Protection est activé.

Non disponible lorsque le mode Mode PIP/PBP est défini sur Mar..

• Rouge: Ajustez le niveau de saturation du rouge. Plus la valeur est proche de100, plus l'intensité de la couleur est élevée.

• Vert: Ajustez le niveau de saturation du vert. Plus la valeur est proche de100, plus l'intensité de la couleur est élevée.

• Bleu: Ajustez le niveau de saturation du bleu. Plus la valeur est proche de100, plus l'intensité de la couleur est élevée.

• Nuance coul.: Sélectionnez la nuance des couleurs qui répond le mieux à vos besoins de visualisation. ‒ Froide 2: Définissez une température de couleur plus froide que Froide 1. ‒ Froide 1: Définissez une température de couleur plus froide qu'en mode Normal. ‒ Normal: Affichez la nuance des couleurs standard. ‒ Chaude 1: Définissez une température de couleur plus chaude qu'en mode Normal. ‒ Chaude 2: Définissez une température de couleur plus froide que Chaude 1. ‒ Personnalisé: Personnalisez la nuance des couleurs.

Lorsque l'entrée externe est connectée via la prise HDMI/DP et que Mode PC/AV est défini sur AV, Nuance coul. dispose de quatre paramètres de température des couleurs (Froide, Normal, Chaude et Personnalisé).

• Gamma: Ajustez le niveau moyen de luminance. ‒ Mode 1 / Mode 2 / Mode 327 Niveau noir HDMI Si un lecteur DVD ou un décodeur est connecté au produit via HDMI, la qualité de l'image (contraste/ couleur, niveau de noir, etc.) peut se dégrader en fonction du périphérique source connecté. Dans ce cas, il est possible d'utiliser Niveau noir HDMI pour régler la qualité de l'image. Si tel est le cas, vous pouvez corriger ce problème de qualité à l'aide de l'option Niveau noir HDMI.

Cette fonction n'est disponible qu'en mode HDMI1 ou HDMI2.

Non disponible lorsque le mode Mode PIP/PBP est défini sur Mar..

• Normal: Sélectionnez ce mode en cas de non-dégradation du rapport de contraste.

• Bas: Sélectionnez ce mode pour réduire le niveau de noir et augmenter le niveau de blanc en cas de non-dégradation du rapport de contraste.

Il est possible que le Niveau noir HDMI ne soit pas compatible avec certains périphériques source.

La fonction Niveau noir HDMI est uniquement activée à une résolution AV donnée, telle que 720P à 60 Hz et 1080P à 60 Hz. Mode Protection Permet de définir une qualité d’image optimale pour la relaxation des yeux. La certification Low Blue Light Content de l’organisme TÜV Rheinland est remise aux produits qui répondent aux exigences en matière de faibles niveaux de lumière bleue. Lorsque l’option Mode Protection est réglée sur Mar., la lumière bleue à une longueur d’ondes d’environ 400nm diminue pour proposer la qualité d’image optimale nécessaire à la relaxation des yeux. Dans le même temps, le niveau de lumière bleue est inférieur aux paramètres par défaut, a été testé par l’organisme TÜV Rheinland, et est certifié répondre aux exigences des normes Low Blue Light Content de l’organisme TÜV Rheinland.

Non disponible lorsque le mode Mode PIP/PBP est défini sur Mar.. Mode Jeu Configurez les paramètres d'écran du produit pour le mode jeu. Utilisez cette fonction lorsque vous jouez sur un ordinateur ou lorsqu'une console de jeu telle que PlayStation™ ou Xbox™ est connectée.

Ce menu n'est pas disponible quand Mode Protection est activé.

Lorsque le moniteur s'éteint, que le mode d'économie d'énergie est sélectionné ou que des modifications de sources d'entrée sont effectuées, le Mode Jeu passe en mode Arr. même s'il est défini sur Mar..

Si vous souhaitez conserver le Mode Jeu activé tout le temps, sélectionnez Toujours activé.

Ce menu n'est pas disponible quand Econ. énergie Plus est activé.

Non disponible lorsque le mode Mode PIP/PBP est défini sur Mar.. Temps de réponse Accélérez la vitesse de réponse de l'écran pour que la vidéo semble plus vivante et naturelle.

Utilisez le mode Standard si vous ne regardez pas de vidéo ou si vous ne jouez pas.

Ce menu est indisponible quand Mode PIP/PBP a la valeur Mar. et Taille la valeur

(modePIP).28 Format de l'image Permet de modifier la taille de l'image.

Ce menu est indisponible quand Mode PIP/PBP a la valeur Mar. et Taille la valeur (modePBP).

Cette option n'est pas disponible quand FreeSync est activé. En mode PC

• Auto: Affichez l'image en fonction du rapport d'aspect de la source d'entrée.

• Large: Affichez l'image en plein écran, quel que soit le rapport d'aspect de la source d'entrée. En mode AV

• 4:3: Affichez l'image avec un rapport d'aspect de4:3. Convient aux vidéos et aux diffusions standard.

• 16:9: Affichez l'image avec un rapport d'aspect de16:9.

• Adapter à l'écran: Affichez l'image avec le rapport d'aspect d'origine, sans la couper.

Il se peut que la fonction ne soit pas prise en charge selon les ports fournis avec le produit.

Vous pouvez modifier la taille de l'écran si les conditions suivantes sont réunies:

Un périphérique de sortie numérique est branché via le câble HDMI/DP.

Le signal d'entrée est de 480p, 576p, 720p ou 1080p et l'image s'affiche normalement sur le moniteur (certains modèles ne prennent pas en charge tous ces signaux.).

Cette fonction ne peut être réglée que lorsque l'entrée externe est connectée via HDMI/DP et que Mode PC/AV est réglé sur AV. Réglage de l'écran

Ce menu est disponible uniquement lorsque l'option Format de l'image est définie sur Adapter à l'écran en mode AV. Lorsqu'un signal de 480P, 576P, 720P ou 1080P est en entrée en mode AV, sélectionnez Adapter à l'écran pour ajuster la position horizontale aux niveaux 0-6. Configuration des fonctions Position H & Position V Position H: Déplacez l'écran vers la gauche ou la droite. Position V: Déplacez l'écran vers le haut ou le bas.29 Configuration des paramètres PIP/PBP Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails. Chapitre05 ―Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Mode PIP/PBP Activez ou désactivez la fonction Mode PIP/PBP. La fonctionPIP (Image dans l'image) divise l'écran en deux. Un périphérique source s'affiche sur l'écran principal tandis que l'autre périphérique source apparaît dans des fenêtres encastrées. La fonction PBP (Image par image) fractionne l'écran en deux en affichant la sortie à partir de deux périphériques source distincts simultanément sur les côtés droit et gauche de l'écran. Le mode PIP/PBP est compatible avec Windows 7, Windows 8 et Windows 10. La fonction PIP/PBP peut ne pas être disponible en fonction des spécifications de la carte graphique utilisée. Si l'écran est vierge en mode PIP/PBP lorsque la résolution optimale est sélectionnée, choisissez Panneau de configuration → Affichage → Résolution de l'écran et cliquez sur Détecter sur l'ordinateur. (Ces instructions sont basées sur Windows7.) Si l'écran est vierge lorsque la résolution définie est la résolution optimale, remplacez la valeur de la résolution par 1280x1024. ―L'écran peut trembler brièvement ou s'afficher après un délai lorsque vous activez ou désactivez la fonction PIP/PBP ou lorsque vous modifiez la taille d'écran alors que la fonction PIP/PBP est activée. Ce phénomène peut typiquement se produire lorsqu'un ordinateur et un moniteur sont connectés à deux sources d'entrée ou davantage. Il n'a rien à voir avec la performance d'un moniteur.Ce problème survient principalement lorsque les signaux vidéo sont transmis avec retard au moniteur selon les performances de la carte graphique. ―Pour augmenter la qualité de l’image et obtenir une émission normale des sons, nous vous recommandons d’utiliser une carte graphique ou un DVD prenant en charge la résolution 4K (3840x2160 à 30Hz) lors de la connexion au port HDMI1. ―Pour augmenter la qualité de l’image et obtenir une émission normale des sons, nous vous recommandons d’utiliser une carte graphique ou un DVD prenant en charge la résolution 4K (3840x2160 à 60Hz) lors de la connexion au port HDMI2. ― Quand la fonction PIP/PBP est activée, le réglage automatique de la résolution optimale ne fonctionne plus. Ceci est dû à un problème de compatibilité entre la carte graphique et le système d'exploitation Windows. Réglez l’option Mode PIP/PBP sur Arr.. Vous pouvez également redémarrer le moniteur et sélectionner la résolution optimale à l’aide de l’interface Windows.30 Taille Sélectionnez la taille et le rapport d'aspect du sous-écran.

• : Sélectionnez cette icône pour utiliser le modePBP avec une résolution optimale pour les côtés gauche et droit de l'écran de1920x2160 (largeur x hauteur).

• : Sélectionnez cette icône pour utiliser le modePIP avec une résolution optimale de sous- écran de 720x480 (largeur x hauteur).

• : Sélectionnez cette icône pour utiliser le modePIP avec une résolution optimale de sous- écran de 1280x720 (largeur x hauteur).

• : Sélectionnez cette icône pour utiliser le modePIP avec une résolution optimale de sous- écran de 1920x1080 (largeur x hauteur). Position Sélectionnez la position du sous-écran parmi les options disponibles.

Non disponible en cas de sélection de PBP.

L'image peut trembler si le signal d'entrée est instable. Source du son Définissez l'écran dont vous voulez entendre le son. Mode PIP

Mode PBP /31 Source Sélectionnez la source pour chaque écran. Mode PIP (disponible en mode PIP(Taille / / )) ―La source d'entrée de l'écran principal change. ―Exception faite de la source d'entrée actuelle, les deux autres sources d'entrée peuvent être sélectionnées. ―L'image peut trembler si le signal d'entrée est instable. ―Lorsque le Guide des touches de fonction apparaît, sélectionnez l'icône en appuyant sur la GAUCHE du bouton JOG, puis appuyez sur ce dernier. L'écran principal basculera dans l'ordre DisplayPort → HDMI1 → HDMI2. Mode PBP (disponible en mode PBP(Taille )) ―La source d'entrée de l'écran principal change. ―L'image peut trembler si le signal d'entrée est instable. ―Quand le signal d'entrée des écrans gauche et droit sont identiques, l'opération est impossible. ―Lorsque le Guide des touches de fonction apparaît, sélectionnez l'icône en appuyant sur la GAUCHE du bouton JOG, puis appuyez sur ce dernier. Le menu de paramètre de sourcePBP identique apparaît. Format de l'image Mode PIP (disponible en mode PIP(Taille / / )) Sélectionnez la taille d'image du sous-écran. En mode PC

• Auto: Affichez l'image en fonction du rapport d'aspect de la source d'entrée de chaque écran.

• Large: Affichez l'image en plein écran, quel que soit le rapport d'aspect de la source d'entrée de chaque écran. En mode AV

• 4:3: Affichez l'image du sous-écran avec un rapport d'aspect de4:3. Convient aux vidéos et aux diffusions standard.

• 16:9: Affichez l'image du sous-écran avec un rapport d'aspect de16:9.

• Adapter à l'écran: Affichez l'image du sous-écran avec le rapport d'aspect d'origine, sans rien couper. ―Il se peut que la fonction ne soit pas prise en charge selon les ports fournis avec le produit. ―Vous pouvez modifier la taille de l'écran si les conditions suivantes sont réunies: ―Un périphérique de sortie numérique est branché via le câble HDMI/DP. ―Le signal d'entrée est de 480p, 576p, 720p ou 1080p et l'image s'affiche normalement sur le moniteur (certains modèles ne prennent pas en charge tous ces signaux.). ― Cette fonction ne peut être réglée que lorsque l'entrée externe est connectée via HDMI/DP et que Mode PC/AV est réglé sur AV.32 Mode PBP (disponible en mode PBP(Taille )) Définissez le paramètre Format de l'image pour chacun des écrans. En mode PC

• Auto: Affichez l'image en fonction du rapport d'aspect de la source d'entrée de chaque écran.

• Large: Affichez l'image en plein écran, quel que soit le rapport d'aspect de la source d'entrée de chaque écran. En mode AV

• 4:3: Affichez l'image du sous-écran avec un rapport d'aspect de4:3. Convient aux vidéos et aux diffusions standard.

• 16:9: Affichez l'image du sous-écran avec un rapport d'aspect de16:9.

• Adapter à l'écran: Affichez l'image du sous-écran avec le rapport d'aspect d'origine, sans rien couper. ―Il se peut que la fonction ne soit pas prise en charge selon les ports fournis avec le produit. ―Vous pouvez modifier la taille de l'écran si les conditions suivantes sont réunies: ―Un périphérique de sortie numérique est branché via le câble HDMI/DP. ―Le signal d'entrée est de 480p, 576p, 720p ou 1080p et l'image s'affiche normalement sur le moniteur (certains modèles ne prennent pas en charge tous ces signaux.). ― Cette fonction ne peut être réglée que lorsque l'entrée externe est connectée via HDMI/DP et que Mode PC/AV est réglé sur AV. Contraste Mode PIP (disponible en mode PIP(Taille / / )) Réglez le niveau de contraste du sous-écran. Mode PBP (disponible en mode PBP(Taille )) Réglez le niveau de contraste de chaque écran.33 Ajustement des paramètres OSD (Affichage sur écran) Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails. Chapitre06 ―Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Transparence Vous pouvez définir la transparence des fenêtres de menus. Langue Vous pouvez définir la langue des menus. ―Une modification du paramètre linguistique est appliquée uniquement au menu à l'écran. ―Elle ne concerne pas les autres fonctions de votre ordinateur. Aff. heure Définissez la disparition automatique du menu d'affichage à l'écran (OSD) s'il n'est pas utilisé pendant une durée donnée. La fonction Aff. heure peut être utilisée pour indiquer le délai au terme duquel vous voulez que le menu OSD disparaisse.34 Configuration et réinitialisation Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails. Chapitre07 ―Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. FreeSync La technologie FreeSync permet de supprimer l’effet de déchirement de l’image sans le décalage et le temps d’attente habituellement associés. Cette fonction élimine le déchirement et le décalage de l'image pendant les parties. Elle permet d'améliorer votre expérience de jeu. Les éléments de menu FreeSync affichés sur le moniteur peuvent varier, selon le modèle du moniteur et la compatibilité avec la carte graphique AMD. Non disponible lorsque le mode Mode PIP/PBP est défini sur Mar.. La qualité audio du moniteur peut décliner lorsque FreeSync est activé.

• Arr.: Désactive l'option FreeSync.

• Moteur standard: Activez les fonctions basiques FreeSync des cartes graphiques AMD.

• Moteur ultime: Activez la fonctionnalité FreeSync avec une fréquence d´image supérieure. Le déchirement de l´image (sync anormale entre l´écran et le contenu) est réduit dans ce mode. Notez que le scintillement de l´écran peut survenir pendant les parties. Appliquez la résolution optimale lors de l'utilisation de FreeSync. Pour connaître la méthode de réglage de la fréquence de rafraîchissement, veuillez consulter la section Questions & réponses → Comment puis-je modifier la fréquence? La fonction FreeSync est uniquement disponible dans le mode HDMI2 ou le mode DisplayPort. Servez-vous du câble HDMI/DP fourni par le fabricant lorsque vous utilisez FreeSync. Si vous utilisez la fonction FreeSync pendant que vous jouez, les symptômes suivants peuvent se produire:

• L’écran peut scintiller selon le type de carte graphique, les paramètres d’option du jeu ou la vidéo en cours de lecture. Essayez d’effectuer les actions suivantes: diminuer les valeurs des paramètres de jeu, changer le mode FreeSync actuel à Moteur standard, ou visiter le site Web d’AMD pour vérifier la version de votre pilote de carte graphique et le mettre à jour à la dernière version.

• Pendant que vous utilisez la fonction FreeSync, l'écran peut scintiller en raison d'une variation de la fréquence de sortie depuis la carte graphique.

• La vitesse de réponse peut varier pendant les parties, en fonction de la résolution. Une résolution plus élevée réduit généralement la vitesse de réponse.

• La qualité sonore du moniteur peut être dégradée. ―Si vous rencontrez des problèmes lors de l'utilisation de la fonction, contactez un centre de services Samsung. ― Lorsque la résolution est modifiée en réglant FreeSync sur Moteur standard ou Moteur ultime, le screen tearing (déchirement d'image) peut survenir par intermittence. Réglez FreeSync sur Arr. et modifiez la résolution. ―Cette fonction n'est pas disponible sur les appareils (par ex. appareils AV) ne possédant pas de carte graphique AMD. Si la fonction est appliquée, l'écran peut présenter des dysfonctionnements.35 Les modèles indiqués dans la liste des cartes graphiques prennent en charge FreeSync FreeSync peut uniquement être utilisé avec certains modèles spécifiques de carte graphique AMD. Consultez la liste suivante pour connaître les cartes graphiques prises en charge: Assurez-vous d'installer les derniers pilotes graphiques officiels d'AMD prenant en charge FreeSync.

Pour connaître les autres modèles de cartes graphiques AMD qui prennent en charge la fonctionnalité FreeSync, rendez-vous sur le site Web officiel de la marque AMD.

Sélectionnez FreeSync Arr. si vous utilisez une carte graphique d’un autre fabricant.

Lors de l'application de la fonction FreeSync via l'interface HDMI, il se peut que le fonctionnement échoue en raison de la limite de bande passante de certaines cartes graphiques AMD.

• AMD Radeon RX 400 Series Comment pouvez-vous activer FreeSync?

Réglez FreeSync sur Moteur standard ou Moteur ultime dans le menu OSD.

Activez FreeSync dans AMD Radeon Settings: Faites un clic droit avec la souris → AMD Radeon Settings → Display La fonction "AMD FreeSync" doit être réglée sur "Activée". Sélectionnez "Activée" si la fonction ne l'est pas encore.36 Econ. énergie Plus Réduisez la consommation d'énergie par rapport à une consommation à un niveau de luminosité maximale.

Cette option n'est pas disponible quand SAMSUNGMAGIC Bright est en mode Contraste Dynam..

Ce menu n'est pas disponible quand Mode Jeu est activé.

Ce menu n'est pas disponible quand Mode Protection est activé.

Non disponible lorsque le mode Mode PIP/PBP est défini sur Mar..

• Arr.: Désactivez la fonction Econ. énergie Plus.

• Auto: La consommation d’électricité est automatiquement réduite de 10% environ par rapport au réglage actuel. (Le niveau de réduction de la consommation électrique dépend de la luminosité de l'écran.)

• Faible: Économise jusqu'à 25 % d'énergie par rapport à la luminosité maximale.

• Elevée: Économise jusqu'à 50 % d'énergie par rapport à la luminosité maximale. Minuterie OFF Plus Configuration de la fonction Minuterie OFF Minuterie OFF: Activez le mode Minuterie OFF. Désactiver dans: Le délai de la minuterie de mise hors tension peut être défini entre1et23heure(s). Le produit est mis automatiquement hors tension une fois le nombre d’heures indiqué écoulé.

Cette option est uniquement disponible lorsque la fonction Minuterie OFF est réglée sur Mar..

Pour les produits destinés au marché de certaines régions, la fonction Minuterie OFF est configurée pour s’activer automatiquement quatre heures après la mise sous tension du produit. Cette configuration est due aux réglementations en matière d’alimentation électrique. Si vous ne souhaitez pas faire fonctionner cette minuterie, accédez à

• Système → Minuterie OFF Plus et positionnez Minuterie OFF sur Arr.. Configuration de la fonction Minuteur Eco Minuteur Eco: Activez le mode Minuteur Eco. Désact. éco après: Il est possible de régler l’option Minuteur Eco sur une valeur comprise entre 10 et 180minutes. Le produit est automatiquement mis hors tension une fois la période indiquée écoulée.

Cette option est uniquement disponible lorsque la fonction Minuteur Eco est réglée sur Mar..37 Mode PC/AV Réglez l’option Mode PC/AV sur AV. L'image affichée est plus grande. Cette option est utile notamment lorsque vous regardez un film.

• Sélectionnez "PC" lors de la connexion à un PC.

• Sélectionnez "AV" lors de la connexion à un périphérique AV.

Fourni uniquement avec les modèles à écran large tels que 16:9 ou 16:10.

Si le moniteur (lorsqu'il est défini sur HDMI1, HDMI2, DisplayPort) est en mode d'économie d'énergie ou affiche le message Vérif. câble signal, appuyez sur l'icône pour afficher l'OSD. Vous pouvez sélectionner PC ou AV. Vers. DisplayPort Sélectionnez votre DisplayPort.

Si des paramètres incorrects sont définis, l'affichage de l'écran peut être vide. Dans ce cas, vérifiez les spécifications de l'appareil.

Si le moniteur (lorsqu'il est défini sur HDMI1, HDMI2, DisplayPort) est en mode d'économie d'énergie ou affiche le message Vérif. câble signal, appuyez sur l'icône pour afficher l'OSD. Vous pouvez sélectionner 1.1 ou 1.2↑.

Si vous sélectionnez 1.1, la résolution maximale de votre écran descend à 2560 x 1440 en raison des limitations des vitesses de transmission HBR1. Détection source Sélectionnez soit Auto soit Manuel comme méthode de reconnaissance du signal d'entrée.

Non disponible lorsque le mode Mode PIP/PBP est défini sur Mar.. Tch Nombre répét. Contrôlez la vitesse de réponse d'un bouton quand on appuie dessus. Vous pouvez sélectionner Accélération, 1 sec ou 2 sec. Si vous sélectionnez Pas de répétition, une commande ne répond qu'une fois quand on appuie sur un bouton donné. Activer LED Configurez les paramètres pour activer ou désactiver le voyant d'alimentation situé dans la partie basse du produit.

• Marche: Le voyant d'alimentation est allumé lorsque le produit est activé.

• Veille: Le voyant d'alimentation est allumé lorsque le produit est désactivé. Réinitialiser tout Restaurez tous les paramètres d'usine par défaut du produit.38 Information Affichez la source d'entrée, la fréquence et la résolution actuelles. Image PIP/PBP Affich. à l'écran Système Information Information Quitter LU********/** S/N:************** HDMI1 ****x**** **kHz **Hz PIP Image PIP/PBP Affich. à l'écran Système Information Information Quitter LU********/** S/N:************** HDMI1 ****x**** **kHz **Hz HDMI2 ****x**** **kHz **Hz PBP Image PIP/PBP Affich. à l'écran Système Information Information Quitter LU********/** S/N:************** HDMI1 ****x**** **kHz **Hz HDMI2 ****x**** **kHz **Hz

L'image affichée peut varier en fonction du modèle.39 Installation du logiciel Chapitre08 Easy Setting Box Easy Setting Box permet à l’utilisateur de partager le moniteur en plusieurs sections. Pour installer la dernière version de l’application Easy Setting Box, téléchargez-la à partir du site Web de Samsung, à l’adresse http://www.samsung.com. ―Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l'ordinateur après l'installation. ― Il se peut que l'icône Easy Setting Box ne soit pas visible, en fonction des caractéristiques du système informatique et de l'appareil. ―Si l'icône de raccourci ne s'affiche pas à l'écran, appuyez sur la touche F5. Restrictions et problèmes relatifs à l'installation L'installation de Easy Setting Box peut être influencée par la carte graphique, la carte mère et l'environnement réseau. Caractéristiques du système Système d'exploitation Matériel • Windows 7 32Bit/64Bit • Windows 8 32Bit/64Bit • Windows 8.1 32Bit/64Bit • Windows 10 32Bit/64Bit • Au moins 32Mo de mémoire • Au moins 60 Mo d'espace disque libre sur le disque dur40 Guide de dépannage Chapitre09 Conditions requises avant de contacter le Centre de service clientèle Samsung ―Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre produit en suivant la procédure décrite ci-après. Si le problème persiste, contactez le service clientèle. Test du produit Vérifiez que votre produit fonctionne normalement en utilisant la fonction de test appropriée.Si l'écran est hors tension et que le voyant d'alimentation clignote alors que le produit est correctement branché à un PC, procédez à un test d'auto-diagnostic. Mettez hors tension l'ordinateur et l'appareil. Débranchez le câble du produit. Met l'appareil sous tension.

Si le message Vérif. câble signal apparaît, le produit fonctionne normalement. ―Si l'écran reste noir, vérifiez l'ordinateur, le contrôleur vidéo et le câble. Vérification de la résolution et de la fréquence Si un mode dépassant la résolution prise en charge est utilisé (consultez la section Tableau des modes de signal standard), le message Mode non optimal apparaîtra pendant un court moment. ―La résolution affichée peut varier en fonction des câbles et des paramètres du système informatique. Vérifiez les éléments suivants: Problème d'installation (mode PC)L'écran s'allume et s'éteint continuellement.Vérifiez que le câble est correctement branché entre le produit et le PC et que les connecteurs sont bien verrouillés.Des espaces vides apparaissent sur les quatre côtés de l'écran lorsqu'un câble HDMI ou HDMI-DVI est branché au produit et à l'ordinateur.Les espaces blancs visibles sur l'écran ne sont pas liés au produit.Ils sont provoqués par l'ordinateur ou la carte graphique. Pour résoudre le problème, réglez la taille de l'écran dans les paramètres HDMI ou DVI de la carte graphique.Si le menu relatif aux paramètres de la carte graphique n'inclut pas d'option permettant de régler la taille de l'écran, effectuez une mise à niveau du pilote de la carte graphique.(Pour plus d'informations sur le réglage de l'écran, contactez le fabricant de la carte graphique ou de l'ordinateur.)Problème d'écranLe voyant d'alimentation est éteint. L'écran ne s'allume pas.Vérifiez que le câble d'alimentation est correctement branché.Le message Vérif. câble signal apparaît.Vérifiez que le câble est correctement branché au produit.Assurez-vous que le périphérique connecté à l'appareil est sous tension.41 Mode non optimal est affiché. Ce message apparaît si le signal de la carte graphique dépasse la résolution ou la fréquence maximale acceptée pour le produit. Modifiez la résolution et la fréquence maximales pour qu'elles correspondent aux performances du produit, en vous référant au Tableau des modes de signal standard (p. 44). Les images affichées à l'écran sont déformées. Vérifiez le branchement du câble avec l'appareil. L'image n'est pas nette. Retirez tous les accessoires (câble d'extension vidéo, etc.), puis réessayez. Réglez la résolution et la fréquence selon le niveau recommandé. L'image à l'écran est instable et tremble. Des ombres ou des images fantômes restent affichées sur l'écran. Vérifiez que la résolution et la fréquence du PC sont définies sur des valeurs compatibles avec l'appareil. Le cas échéant, vous pourrez ensuite modifier les paramètres en vous reportant au tableau des modes de signal standard (p. 44) dans ce manuel et au menu Information sur l'appareil. L'écran est trop lumineux. L'écran est trop sombre. Ajustez les valeurs Luminosité et Contraste. Les couleurs sont inadéquates. Modifiez les paramètres de Couleur. Les couleurs affichées ne sont pas nettes ou une distorsion des couleurs est perceptible. Modifiez les paramètres de Couleur. Le blanc ne l'est pas vraiment. Modifiez les paramètres de Couleur. Aucune image n'est visible sur l'écran et le voyant d'alimentation clignote toutes les 0,5 à 1seconde. L'appareil est en mode d'économie d'énergie. Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l'écran précédent. Le texte est flou. Si vous utilisez un système d’exploitation Windows (Windows 7, Windows 8, Windows 8.1 ou Windows 10, par exemple): Allez dans Panneau de configuration → Polices → Ajuster le texte ClearType et modifiez l'option Activer ClearType. La lecture vidéo est hachée. Il est possible que la lecture soit hachée avec de gros fichiers vidéo en haute définition. Ceci peut être dû au fait que le lecteur vidéo n'est pas optimisé pour l'ordinateur utilisé. Essayez de lire le fichier à l'aide d'un autre lecteur vidéo. Problème de son Il n'y a pas de son. Vérifiez le branchement du câble audio ou réglez le volume. Vérifiez le volume. Le volume est trop faible. Permet de régler le volume. Si le problème subsiste après avoir réglé le volume sur le niveau maximum, réglez le volume de la carte son de l'ordinateur ou de votre logiciel. La vidéo est disponible mais aucun son n’est émis. Aucun son n’est émis si le périphérique d’entrée est connecté à l’aide d’un câble HDMI-DVI. Connectez le périphérique à l’aide d’un câble HDMI ou DP. Problème de périphérique source Un bip est émis au démarrage de mon ordinateur. Si un signal sonore (bip) est émis pendant le démarrage de l'ordinateur, faites-le réparer.42 Questions & réponses

Consultez le guide d'utilisateur relatif à votre PC ou à votre carte graphique pour obtenir des instructions plus précises sur les réglages. Comment puis-je modifier la fréquence? Pour définir la fréquence de votre carte graphique, procédez comme suit:

• Windows 7: Sélectionnez Panneau de configuration → Apparence et personnalisation → Affichage → Résolution d'écran → Paramètres avancés → Écran, réglez la Fréquence de rafraîchissement sous Paramètres du moniteur.

• Windows 8(Windows 8.1): Sélectionnez Paramètres → Panneau de configuration → Apparence et personnalisation → Affichage → Résolution d'écran → Paramètres avancés → Écran, réglez la Fréquence d'actualisation sous Paramètres du moniteur.

• Windows 10: Sélectionnez Paramètres → Système → Affichage → Paramètres d'affichage avancés → Afficher les propriétés de l’adaptateur → Écran, réglez la Fréquence de rafraîchissement sous Paramètres du moniteur. Comment puis-je modifier la résolution?

• Windows 7: Sélectionnez Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution, puis réglez la résolution.

• Windows 8(Windows 8.1): Sélectionnez Paramètres → Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution, puis réglez la résolution.

• Windows 10: Sous Paramètres → Système → Affichage → Paramètres d'affichage avancés, puis réglez la résolution. Comment puis-je définir le mode d'économie d'énergie?

• Windows 7: Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration → Apparence et personnalisation → Personnaliser → Paramètres de l'écran de veille → Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinateur.

• Windows 8(Windows 8.1): Vous pouvez définir le mode d'économie d'énergie sous Paramètres → Panneau de configuration → Apparence et personnalisation → Personnaliser → Paramètres de l'écran de veille

• Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinateur.

• Windows 10: Vous pouvez définir le mode d’économie d’énergie sous Paramètres → Personnalisation → Écran de verrouillage → Paramètres du délai d’expiration de l’écran → Alimentation & mise en veille ou en accédant à la configuration du BIOS sur l’ordinateur.43 Caractéristiques techniques Chapitre10 Général Nom du modèle U32J590UQ* / U32J592UQ* TailleClasse 32 (31,5 pouces / 80,1 cm)Surface d'affichage698,4 mm (H) x 392,85 mm (V) 27, 5 pouces (H) x 15,5 pouces (V) Pas des pixels0,181 mm (H) x 0,181 mm (V)0,007126 pouces (H) x 0,007126 pouces (V)Fréquence d'horloge maximale533,25 MHz (DisplayPort)297,00 MHz (HDMI1)594,00 MHz (HDMI2)AlimentationAC100-240V~ 50/60HzSur la base de la tension CA de l'adaptateur. Pour la tension CC du produit, reportez-vous à l'étiquette du produit.Connecteurs de signalHDMI, DisplayPortConditions environnementales FonctionnementTempérature: 10 °C – 40 °C (50 °F – 104 °F)Humidité: 10 % à 80 %, sans condensationStockageTempérature: -20 °C – 45 °C (-4 °F – 113 °F)Humidité: 5 % à 95 %, sans condensation • Plug & PlayCe moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez. • PixelsEn raison de la conception même de ce produit, il se peut que 1pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.
• Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité. • Ce périphérique est un appareil numérique de ClasseB.
• Pour les spécifications détaillées de l'appareil, veuillez visiter le site Web de Samsung.
• Pour accéder à l'enregistrement du modèle dans la base EPREL:(1) Allez à l'adresse https://eprel.ec.europa.eu(2) Relevez la référence du modèle sur l'étiquette énergétique du produit et saisissez-la dans le champ de recherche(3) Les informations sur l'étiquetage énergétique du modèle s'affichent
• Vous pouvez accéder directement aux informations concernant le produit via l'adresse https:// eprel.ec.europa.eu/qr/##### (n° d'enregistrement)Le numéro d'enregistrement figure sur l'étiquette énergétique apposée sur votre produit.44 Tableau des modes de signal standard Nom du modèle U32J590UQ* / U32J592UQ* Synchronisation Fréquence horizontale 30 à 135 kHz Fréquence verticale 56 à 75 Hz (DisplayPort) 24 à 75 Hz (HDMI1/HDMI2) Résolution Résolution optimale 3840 x 2160 à 60 Hz (DisplayPort) 3840 x 2160 à 30 Hz (HDMI1) 3840 x 2160 à 60 Hz (HDMI2) Résolution maximale 3840 x 2160 à 60 Hz (DisplayPort) 3840 x 2160 à 30 Hz (HDMI1) 3840 x 2160 à 60 Hz (HDMI2) Si un signal appartenant aux modes de signal standard suivants est transmis depuis votre PC, l'écran s'ajustera automatiquement. Dans le cas d'un signal différent, il se peut que l'écran n'affiche aucune image alors que le voyant d'alimentation est allumé. Dans ce cas, modifiez les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique. Displayport Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge (MHz) Polarité synchronisée (H/V) IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 31,469 59,940 25,175 -/- MAC, 640 x 480 35,000 66,667 30,240 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +/+ VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ MAC, 832 x 624 49,726 74,551 57,284 -/- VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1152 x 864 67,500 75,000 108,000 +/+45 Displayport Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge (MHz) Polarité synchronisée (H/V) MAC, 1152 x 870 68,681 75,062 100,000 -/- VESA, 1280 x 720 45,000 60,000 74,250 +/+ VESA, 1280 x 800 49,702 59,810 83,500 -/+ VESA, 1280 x 1024 63,981 60,020 108,000 +/+ VESA, 1280 x 1024 79,976 75,025 135,000 +/+ VESA, 1440 x 900 55,935 59,887 106,500 -/+ VESA, 1600 x 900 60,000 60,000 108,000 +/+ VESA, 1680 x 1050 65,290 59,954 146,250 -/+ VESA, 1920 x 1080 67,500 60,000 148,500 +/+ VESA, 2560 x 1440 88,787 59,951 241,500 +/- VESA, 3840 x 2160 133,313 59,997 533,250 +/- HDMI1 Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge (MHz) Polarité synchronisée (H/V) IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 31,469 59,940 25,175 -/- MAC, 640 x 480 35,000 66,667 30,240 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +/+ VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ MAC, 832 x 624 49,726 74,551 57,284 -/- VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1152 x 864 67,500 75,000 108,000 +/+ MAC, 1152 x 870 68,681 75,062 100,000 -/- VESA, 1280 x 720 45,000 60,000 74,250 +/+46 HDMI1 Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge (MHz) Polarité synchronisée (H/V) VESA, 1280 x 800 49,702 59,810 83,500 -/+ VESA, 1280 x 1024 63,981 60,020 108,000 +/+ VESA, 1280 x 1024 79,976 75,025 135,000 +/+ VESA, 1440 x 900 55,935 59,887 106,500 -/+ VESA, 1600 x 900 60,000 60,000 108,000 +/+ VESA, 1680 x 1050 65,290 59,954 146,250 -/+ VESA, 1920 x 1080 67,500 60,000 148,500 +/+ VESA, 2560 x 1440 88,787 59,951 241,500 +/- CEA, 3840 x 2160 67,500 30,000 297,000 +/+ HDMI2 Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge (MHz) Polarité synchronisée (H/V) IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 31,469 59,940 25,175 -/- MAC, 640 x 480 35,000 66,667 30,240 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +/+ VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ MAC, 832 x 624 49,726 74,551 57,284 -/- VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1152 x 864 67,500 75,000 108,000 +/+ MAC, 1152 x 870 68,681 75,062 100,000 -/- VESA, 1280 x 720 45,000 60,000 74,250 +/+ VESA, 1280 x 800 49,702 59,810 83,500 -/+ VESA, 1280 x 1024 63,981 60,020 108,000 +/+47 HDMI2 Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge (MHz) Polarité synchronisée (H/V) VESA, 1280 x 1024 79,976 75,025 135,000 +/+ VESA, 1440 x 900 55,935 59,887 106,500 -/+ VESA, 1600 x 900 60,000 60,000 108,000 +/+ VESA, 1680 x 1050 65,290 59,954 146,250 -/+ VESA, 1920 x 1080 67,500 60,000 148,500 +/+ VESA, 2560 x 1440 88,787 59,951 241,500 +/- CEA, 3840 x 2160 135,000 60,000 594,000 +/+

Fréquence horizontale Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz.

Fréquence verticale La répétition de la même image des dizaines de fois par seconde permet de visualiser des images naturelles. Cette fréquence de répétition s'appelle la «fréquence verticale» ou «fréquence de rafraîchissement» et est mesurée en Hz.

En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d'écran afin de garantir une qualité d'image optimale. La définition d'une résolution autre que celle qui est spécifiée peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale indiquée pour votre produit.

Certaines résolutions répertoriées dans le tableau ci-dessus peuvent s'avérer indisponibles en fonction des spécifications de carte graphique.48 Annexe Chapitre11 Prise en charge des frais de service (imputables aux clients) ―Même si une demande d'intervention est effectuée pendant la période de garantie, la visite d'un technicien peut vous être facturée dans les cas suivants : Produit non défectueux La demande porte sur le nettoyage du produit, un réglage, des explications, la réinstallation, etc.

• Si un technicien fournit des instructions sur l'utilisation du produit ou procède simplement à des réglages d'options sans démonter le produit.
• Le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal du réseau filaire, etc.)
• Le produit est réinstallé ou d'autres appareils ont été connectés après la première installation du produit.
• Le produit est réinstallé suite à un déplacement dans un autre endroit ou dans un autre bâtiment.

• Le client demande des instructions sur la manière d'utiliser l'appareil de façon à coexister avec un autre produit de l'entreprise.
• Le client demande des instructions sur la manière d'utiliser le réseau ou un autre programme de l'entreprise.
• Le client demande l'installation du logiciel et la configuration du produit.

• Le technicien de maintenance est chargé d'éliminer / de nettoyer la poussière ou d'autres matières étrangères à l'intérieur du produit.
• Le client demande une autre installation après l'achat d'un produit en ligne ou via le télé-achat. Dommage provoqué par le client Cas où le dommage du produit est provoqué par une mauvaise manipulation ou réparation imputable au client.Si un dommage causé au produit est dû à l'un des facteurs suivants : • Impact ou chute externe.
• Utilisation de matériaux ou d'un produit vendu séparément non recommandé(s) par Samsung.

• Réparation effectuée par une personne qui ne représente pas un prestataire de services externe ou un partenaire agréé par Samsung Electronics Co., Ltd. • Refonte ou réparation du produit effectuée par le client.
• Utilisation d'une tension inappropriée ou de connexions électriques non autorisées.

• Précautions ou avertissements indiqués dans le manuel d'utilisation non suivis. Autres cas

• La défaillance du produit résulte d'une catastrophe naturelle. (foudre, incendie, tremblement de terre, inondation, etc.)
• Tous les composants consommables sont épuisés. (batterie, encre, lumières fluorescentes, tête, vibrateur, lampe, filtre, ruban, etc.) ―Si le client demande une intervention alors que le produit ne présente aucun défaut, des frais de service pourront lui être facturés. Veuillez lire attentivement le manuel d'utilisation au préalable.49 WEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.
