MODE D'EMPLOI SyncMaster 943BWX SAMSUNG

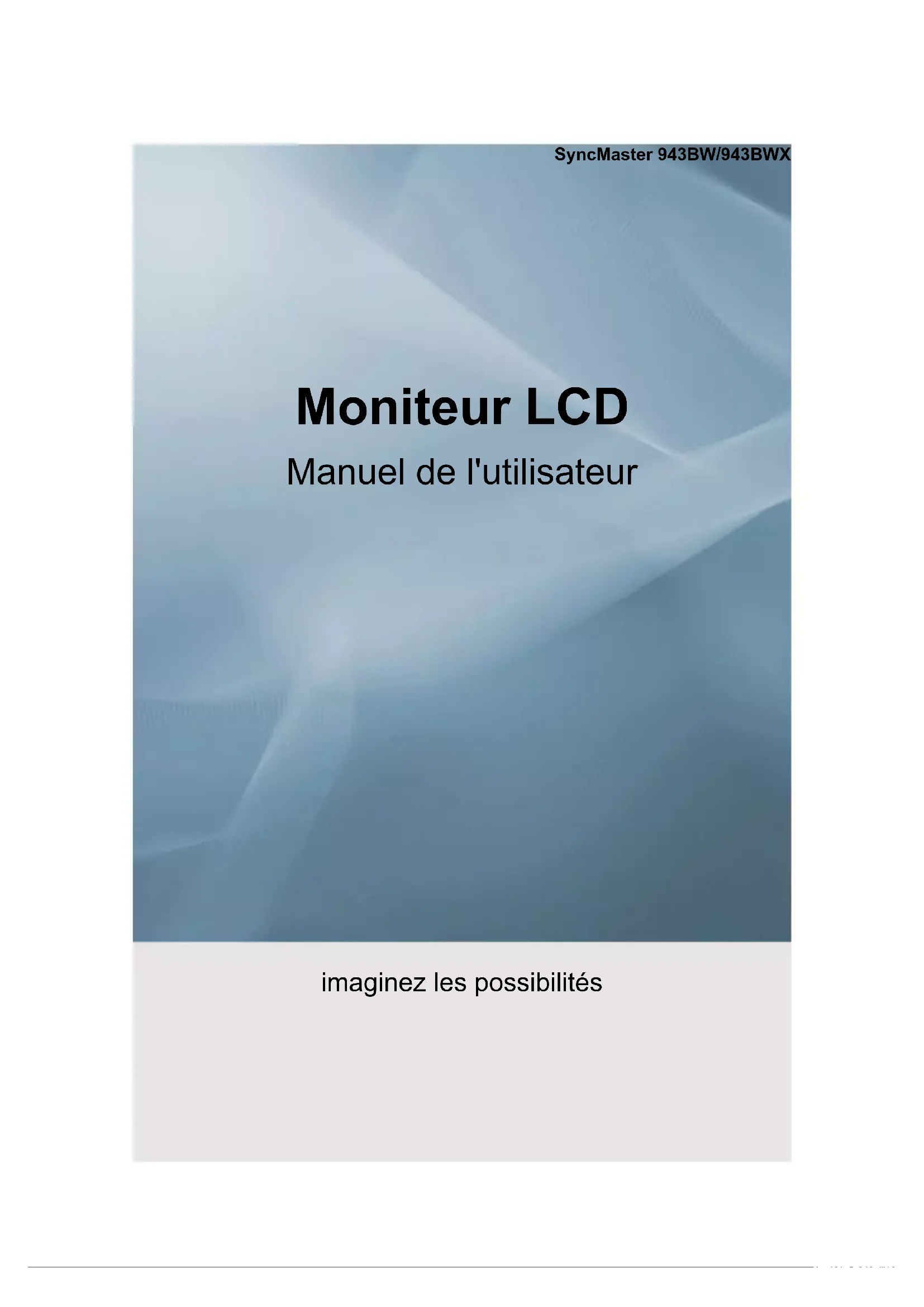

SyncMaster 943BW/943BWX Moniteur LCD Manuel de l'utilisateur imaginez les possibilitésMesures de sécurité Signalement Remarque Veuillez lire les consignes de sécurité suivantes, conçues pour éviter d'endommager le matériel et de blesser l'utilisateur. Avertissement / Mise en garde Le non-respect des instructions signalées par ce symbole peut provoquer des dommages corporels ou matériels. Conventions de signalement Interdit Important : lire et comprendre Ne pas démonter Déconnecter la prise de la fiche Ne pas toucher Relier à la terre afin d'éviter un choc électrique Alimentation Lorsque l'appareil n'est pas utilisé pendant un certain temps, réglez l'ordinateur sur DPM. Si vous utilisez un économiseur d'écran, réglez-le sur le mode d'écran actif. Les images n'ont qu'une valeur de référence et ne sont pas applicables à tous les cas (ni à tous les pays). Raccourci vers les instructions anti-rémanence N'utilisez pas de prise endommagée ou détachée.

• Vous risquez un choc électrique ou un incendie. Ne retirez pas la prise en tirant sur le fil et ne la touchez pas avec des mains humides.

• Vous risquez un choc électrique ou un incendie. N'utilisez qu'une prise et un connecteur fixe reliés correctement à la terre.

• Sinon, cela pourrait provoquer un choc électrique ou des dégâts ma- tériels. (Appareils de Classe 1 uniquement.) 1Branchez la prise d’alimentation, en veillant à ce qu’elle ne bouge pas.

• Une mauvaise connexion entraîne des risques d’incendie. Ne pliez pas excessivement la prise et le fil et ne placez pas d'objets lourds sur ces derniers, qui risqueraient d'être endommagés.

• Vous risquez un choc électrique ou un incendie. Ne connectez pas trop de rallonges ou de fiches à une prise.

• Cela pourrait provoquer un incendie. Ne débranchez pas le cordon d'alimentation lorsque le moniteur est sous tension.

• Cela pourrait entraîner une surtension et endommager le moniteur. N'utilisez pas le cordon d'alimentation lorsque la prise ou le connecteur est poussiéreux.

• Si la prise ou le connecteur est poussiéreux, nettoyez le cordon d'ali- mentation avec un chiffon sec.

• L'utilisation du cordon d'alimentation avec une prise ou un connec- teur poussiéreux peut provoquer un choc électrique ou un incendie. Pour déconnecter l'appareil du secteur, la prise doit être débranchée de la prise électrique du secteur. Par conséquent, la prise du secteur doit être en état de marche.

• Vous risquez un choc électrique ou un incendie. Installation Contactez un centre de service agréé si vous installez votre moniteur dans un lieu exposé à une forte poussière, des températures basses ou élevées, une forte hu- midité, des substances chimiques et où il fonctionnera en permanence pendant 24 heures, comme dans les aéroports, les gares, etc. Si vous ne le faites pas, vous risquez d’endommager gravement votre écran. Installez le moniteur à un endroit peu exposé à l'humidité et à la pous- sière.

• Le non-respect de ce qui précède pourrait provoquer un choc élec- trique ou un incendie à l'intérieur du moniteur. Ne laissez pas tomber le moniteur lorsque vous le déplacez.

• Cela pourrait endommager le produit ou blesser quelqu'un. Mesures de sécurité 2Installez la base du moniteur dans une vitrine ou sur une étagère de façon à ce que l'extrémité de la base ne dépasse pas.

• Veillez à ne pas laisser tomber le produit, car vous risquez de l'en- dommager ou de blesser quelqu'un. Ne placez pas le produit sur une surface instable ou trop petite.

• Placez le produit sur une surface plane et stable, pour éviter qu’il ne tombe et blesse quelqu’un, tout particulièrement un enfant. Ne placez pas le produit directement sur le sol.

• Soyez prudent car quelqu'un pourrait trébucher, notamment les en- fants. POUR EVITER TOUT RISQUE D'INCENDIE, VEILLEZ A GARD- ER CE PRODUIT LOIN DE BOUGIES OU D'AUTRES SOURCES DE FEU.

• Cela pourrait provoquer un incendie. Conservez tout appareil chauffant à l'écart du câble d’alimentation.

• La fonte de la gaine du câble peut entraîner un risque de choc élec- trique ou d’incendie. N’installez pas le produit dans un environnement mal ventilé, par ex- emple une étagère, un placard, etc.

• Toute augmentation de la température interne peut représenter un risque d’incendie. Déposez le moniteur précautionneusement.

• Si cette consigne n'est pas respectée, vous risquez d'endommager le moniteur. Ne placez pas le moniteur en tournant son écran vers le bas.

• Cela pourrait endommager la surface du TFT-LCD. L'installation du support doit être faite par un professionnel qualifié.

• L'installation du support par un personnel non qualifié peut entraîner des blessures.

• Utilisez toujours le dispositif de fixation spécifié dans le mode d'em- ploi. Lors de l’installation du produit, veillez à le maintenir éloigné d’au moins 10 cm du mur afin d’assurer une bonne ventilation.

• Une ventilation insuffisante peut provoquer une augmentation de température interne du produit. Cela entraîne une réduction de la du- rée de vie des composants réduite et une diminution des performan- ces. Mesures de sécurité 3Gardez l'emballage en plastique hors de portée des enfants.

• L'emballage en plastique (le sac) n'est pas un jouer et peut provoquer un étouffement. Si votre moniteur est réglable en hauteur, ne vous appuyez pas et ne posez aucun objet sur le socle lorsque vous l'abaissez.

• Cela pourrait endommager le produit ou blesser quelqu'un. Nettoyage Lorsque vous nettoyez le boîtier du moniteur ou la surface de l'écran TFT-LCD, utilisez un chiffon doux légèrement humidifié. Ne vaporisez pas d'eau ou de détergent directement sur le moniteur.

• Vous risquez de provoquer un choc électrique ou un incendie. Appliquez le détergent recommandé à l'aide d'un chiffon doux. Si le connecteur entre la fiche et la broche est poussiéreux ou sale, nettoyez-le au moyen d'un chiffon sec.

• Un connecteur encrassé peut représenter un risque de choc électrique ou d’incendie. Assurez-vous que le cordon d’alimentation est débranché avant de net- toyer le produit.

• Sinon, cela pourrait provoquer un choc électrique ou un incendie. Débranchez le cordon d’alimentation de la prise secteur et essuyez le produit à l’aide d’un chiffon doux et sec.

• N’utilisez pas de produit chimique, tels que de la cire, du benzène, de l’alcool, du diluant, de l’insecticide, du désodorisant, du lubrifiant ou du détergent. Autres Ne retirez pas le panneau supérieur (ni le panneau arrière).

• Vous risquez un choc électrique ou un incendie.

• Adressez-vous au service après-vente. Si votre moniteur ne fonctionne pas normalement, notamment si des odeurs ou des bruits inhabituels en émanent, débranchez-le immédiate- ment et contactez un revendeur agréé ou le centre de service.

• Vous risquez un choc électrique ou un incendie. Mesures de sécurité 4Ne placez pas le produit dans un environnement exposé à l'essence, à la fumée ou à l’humidité; n’installez pas le produit dans un véhicule.

• Ceci pourrait provoquer un dysfonctionnement, un choc électrique ou un incendie.

• Evitez notamment d'utiliser le moniteur à proximité d'eau ou à l'ex- térieur lorsque le moniteur peut être exposé à la neige ou à la pluie. Si vous laissez tomber le moniteur et abîmez le boîtier, éteignez le moniteur et débranchez le cordon d'alimentation. Ensuite, prenez contact avec le centre de service.

• Le moniteur pourrait présenter un dysfonctionnement, et donc un risque de choc électrique ou d'incendie. Débranchez la fiche de la prise murale pendant les orages ou les éclairs ou en cas de non-utilisation prolongée.

• Le non-respect de ce qui précède pourrait provoquer un choc élec- trique ou un incendie. N'essayez pas de déplacer le moniteur en tirant uniquement sur le cor- don ou le câble de signal.

• Ceci pourrait endommager le câble et provoquer une panne, un choc électrique ou un incendie. Ne déplacez pas le moniteur vers la gauche ni la droite en tirant par le cordon ou le câble de signal.

• Ceci pourrait endommager le câble et provoquer une panne, un choc électrique ou un incendie. N'obstruez pas les fentes du boîtier du moniteur.

• Une mauvaise ventilation peut provoquer une panne ou un incendie. Ne placez pas de récipients contenant de l'eau, des produits chimiques ou de petits objets en métal sur l'écran.

• Ceci pourrait provoquer un dysfonctionnement, un choc électrique ou un incendie.

• Si une substance étrangère pénètre dans le moniteur, débranchez le cordon d'alimentation et contactez le centre de service. Conservez le produit à l'écart de tout aérosol chimique ou de toute substance inflammable.

• Ceci pourrait provoquer une explosion ou un incendie. N'insérez jamais de pièces métalliques dans les fentes du moniteur.

• Vous risquez un choc électrique, un incendie ou des blessures. N’insérez aucun objet métallique comme des baguettes, un câble ou des outils ni aucun objet inflammable comme du papier ou des allumettes dans le ventilateur, la prise casque ou les prises AV. Mesures de sécurité 5• Vous risquez un choc électrique ou un incendie. Si une substance étrangère ou de l’eau pénètre dans le produit, mettez-le hors tension, débranchez la fiche de la prise électrique et contactez le centre de service. Lorsque vous regardez une image fixe pendant une longue période, une image résiduelle ou floue peut apparaître.

• Activez le mode d'économie d'énergie ou utilisez un économiseur d'écran qui affiche des images différentes si vous devez laisser le moniteur inutilisé pendant une longue période. Ajustez la résolution et la fréquence à un niveau approprié pour le modèle.

• Une résolution inappropriée peut provoquer une qualité d'image in- désirable. Le fait de toujours regarder le moniteur en étant trop près peut entraîner des troubles de la vision. Pour soulager vos yeux, faites une pause d'au moins cinq minutes toutes les heures. N’installez pas le produit sur une surface non stable ou irrégulière ou dans un endroit sujet aux vibrations.

• Veillez à ne pas laisser tomber le produit, car vous risquez de l'en- dommager ou de blesser quelqu'un. L’utilisation du produit dans un endroit soumis aux vibrations peut raccourcir la durée de vie du pro- duit ou déclencher un incendie. Débranchez le cordon d'alimentation lorsque vous déplacez l'écran. Assurez-vous que tous les câbles, y compris le câble d'antenne et les câbles raccordés à d'autres dispositifs, sont débranchés avant de déplacer le moniteur.

• Si vous ne débranchez pas les câbles, vous risquez de l'endommager et de provoquer un incendie ou un choc électrique. Tenez le produit hors de portée des enfants, car ils pourraient l’en- dommager en s’y accrochant.

• La chute du moniteur risque de blesser, voire tuer, la personne. Si vous prévoyez de ne pas utiliser le produit pendant une longue pé- riode, débranchez-le.

• Le non-respect de cette instruction peut entraîner une émission de chaleur due à l’accumulation de poussière ou une dégradation de l’isolation, dont peut découler un choc électrique ou un incendie. Ne placez pas les jouets favoris de vos enfants ou tout autre objet d'intérêt sur le produit.

• L’enfant pourrait tenter d'escalader le produit pour récupérer cet objet et, partant, faire tomber l'objet au risque de se blesser ou de se tuer. Mesures de sécurité 6Lorsque vous soulevez ou déplacez le moniteur, ne le basculez pas en ne tenant que le socle.

• Le moniteur risquerait de chuter et d'être endommagé, voire de bless- er quelqu'un. Positions correctes lors de l'utilisation du moniteur Essayez d'avoir une position correcte lors de l'utilisation du moniteur.

• Le dos doit être droit.

• Maintenez une distance d'environ 45 à 50 cm entre vos yeux et l'écran du moniteur. Regardez l'écran légèrement par dessus et ayez le moniteur bien en face de vous.

• Inclinez le moniteur vers le haut de 10 à 20 degrés. Ré- glez la hauteur du moniteur de façon à ce qu'il soit légèrement en dessous du niveau des yeux.

• Réglez l'angle du moniteur pour qu'il n'y ait pas de reflet de lumière sur l'écran. Les avant-bras doivent être per- pendiculaires au corps.

• Les bras doivent être dans l'alignement des mains.

• L'angle de vos coudes doit être droit.

• L'angle de vos genoux doit être supérieur à 90 degrés. Ne décollez pas les pieds du sol. Ajustez la position des bras pour qu'ils soient en dessous du cœur. Mesures de sécurité 7Introduction Contenu de l’emballage Remarque Veuillez vous assurer que les composants suivants sont bien inclus avec votre moniteur. Le cas échéant, contactez votre revendeur. Contactez un revendeur local pour acheter des éléments en option. Déballage Type 1 Moniteur & support simple Bas Remarque Le programme MagicRotation ne peut pas être fourni car un socle simple ne prend pas en charge la fonction de pivot. Type2 Moniteur & socle HAS Manuels Guide d'installation rapide Carte de garantie (Non disponible partout) Manuel d'utilisation 8Câbles Câble D-Sub Cordon d'alimentation Câble DVI (option) Autres Tissu de nettoyage Remarque Uniquement fourni avec les produits noirs très brillants. Votre moniteur Paramètres initiaux Sélectionnez la langue à l'aide de la flèche haut ou bas. Le contenu affiché disparaîtra après 40 secondes. Activez et désactivez le bouton d'alimentation. Il s'affichera de nouveau. Il peut être affiché jusqu'à trois (3) fois. Veillez à régler la résolution de votre PC avant d'atteindre le maximum. Remarque La résolution affichée à l'écran est la résolution optimale pour ce produit. Ajustez la résolution de votre ordinateur de sorte qu'elle soit la même que la résolution optimale de ce produit. Introduction 9Avant Bouton MENU [MENU/ ] Ouvre le menu à l'écran et quitte le menu. Egalement utilisé pour quitter le menu OSD ou revenir au menu précédent. Touche personneue[ ] Vous pouvez personnaliser l'affectation des touches pour le bouton Personnalisé conformément à vos préférences. Remarque Vous pouvez configurer la touche personnalisée pour une fonction spécifique via Configuration > Touche personneue. Bouton Luminosité [ ] Si les fonctions OSD ne sont pas affichées, appuyez sur le bouton pour régler la luminosité. >> Cliquez ici pour voir une animation Boutons d'ajustement [ ] Ces boutons vous permettent de régler les éléments du menu. Bouton Entrer [ ] / bouton SOURCE Permet d'activer un élément de menu mis en surbrillance. Appuyez sur ' /SOURCE', puis sélectionnez le signal vidéo lorsque l'OSD est éteint. (Lorsque vous appuyez sur le bouton ' /SOURCE' pour modifier le mode d'entrée, un message s'affiche dans la partie supérieure gauche de l'écran, indiquant le mode actuel -- signal d'entrée Analogique ou Client.) Introduction 10Remarque Si vous sélectionnez le mode digital, vous devez connecter votre moniteur au port DVI de la carte graphique à l'aide du câble DVI. >> Cliquez ici pour voir une animation Bouton AUTO utilisez ce bouton pour effectuer un réglage automatique. >> Cliquez ici pour voir une animation Bouton de mise sous tension [ ] Appuyez sur ce bouton pour allumer et éteindre l'écran. Indicateur d'alimentation Ce voyant bleu s'allume lors du fonctionnement normal et clignote lorsque le moniteur enregistre vos réglages. Remarque Reportez-vous à PowerSaver (Mode Économie d'énergie) décrit dans le manuel pour plus d'informations sur la fonction d'économie d'énergie. Pour économiser de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de lon- gues périodes. Arrière Remarque La configuration à l’arrière du moniteur peut varier d’un produit à l’autre. Socle simple Socle HAS Port POWER Branchez le cordon d'alimentation de votre moniteur à la prise POWER située à l'ar- rière du moniteur. Port DVI IN Connectez le câble DVI au port DVI IN à l'arrière du moniteur. Port RGB IN Introduction 11Branchez le câble D-sub au port RGB IN 15 broches à l'arrière du moniteur. Verrou Kensington Le verrou Kensington est un périphérique utilisé pour fixer physiquement le système lorsque vous l'utilisez dans un lieu public. (Le dispositif de verrouillage est fourni séparément.) Contactez le revendeur de votre dispositif de verrouillage pour obtenir des informations sur son utilisation. Remarque Reportez-vous à Connexion des câbles pour plus d'informations sur la connexion des câbles. Anneau de maintien de câble

• Fixez les câbles à l'aide de l'anneau de maintien, comme indiqué sur l'illustration. Introduction 12Connexions Connexion des câbles Branchez le cordon d'alimentation de votre moniteur à la prise power située à l'arrière du moniteur. Branchez le cordon d’alimentation à la prise de courant la plus proche. Utilisez une connexion adaptée à votre ordinateur. Utilisation du connecteur D-Sub (analogique) de la carte vidéo.

• Branchez le câble de signal au port D-Sub à 15 broches à l'arrière du moniteur. [RGB IN] Utilisation du connecteur DVI (digital) de la carte vidéo.

• Connectez le câble DVI au port DVI IN à l'arrière du moniteur. [DVI IN] Connexion à un Macintosh.

• -Branchez le moniteur et l'ordinateur Macintosh à l’aide du câble de connexion D-sub de l’ordi- nateur. Remarque Si le moniteur et l’ordinateur sont connectés, vous pouvez les mettre sous tension et les utiliser. 13Utilisation du socle Assemblage du moniteur Socle simple Socle HAS Moniteur et base Socle HAS A. Butée de socle Fixation de la base Ce moniteur accepte un patin de montage conforme VESA de 75 x 75 mm. Connexions 14Socle simple Socle HAS A. Moniteur B. Patin de montage (vendu séparément)

1. Eteignez votre moniteur et débranchez le cordon d'alimentation.

2. Couchez le moniteur LCD face vers le bas sur une surface plane, posé sur un coussin afin de

3. Retirez deux vis, puis ôtez le socle du moniteur moniteur LCD.

4. Alignez l’interface de montage sur les trous dans le panneau de montage arrière et fixez-la à l’aide

des quatre vis fournies avec le support articulé, le dispositif d’accrochage au mur ou l’autre sup- port.

• N'utilisez pas de vis plus longues que la dimension standard, celles-ci pourraient endommager l'intérieur du moniteur.

• Pour les kits de montage muraux qui ne respectent pas les normes de vis VESA , la longueur des vis peut varier selon leurs caractéristiques.

• N'utilisez pas de vis ne respectant pas les normes VESA . Ne serrez pas trop les vis, cela pourrait endommager ou faire tomber le produit et risquerait de blesser quelqu'un. Samsung ne peut en aucun cas être tenue responsable de ce type d'accident.

• Samsung ne peut être tenue responsable des dégradations du produit ou des bles- sures éventuelles en cas d'utilisation d'un kit de montage mural non-VESA ou non spécifié, ou lorsque l'utilisateur ne respecte pas la procédure d'installation.

• Pour monter le moniteur au mur, vous devez acheter le kit de fixation mural qui vous permet de monter le moniteur à au moins 10 cm de la surface du mur.

• Contactez le centre de service Samsung pour plus d'informations. Samsung Elec- tronics ne sera pas responsable de dégâts provoqués par l'utilisation d'un socle autre que celui spécifié.

• Utilisez le support mural conformément aux standards internationaux. Connexions 15Utilisation du logiciel Pilote du moniteur Pilote du moniteur Remarque Lorsque le système d'exploitation demande le pilote du moniteur, insérez le CD-ROM accompagnant le moniteur. L'installation du pilote est légèrement différente d'un sys- tème d'exploitation à l'autre. Suivez les consignes qui sont appropriées pour votre système d'exploitation. Préparez un disque vierge et téléchargez le fichier de sur le site Internet indiqué ci- dessous. Site Internet: http://www.samsung.com/ (partout dans le monde) Installation du pilote de moniteur (automatique)

1. Insérez le CD dans le lecteur CD-ROM.

2. Cliquez sur "Windows"

3. Choisissez le modèle de votre moniteur dans la liste, puis cliquez le bouton "OK".

4. Si le message suivant s’affiche, cliquez sur le bouton "Continue Anyway (Continuer quand

même)". Ensuite, cliquez sur le bouton "OK" (système d'exploitation Microsoft

XP/ 2000). 16Remarque Ce pilote de moniteur comporte le logo MS de certification. Cette installation ne peut donc pas endommager votre système. Le pilote certifié sera téléchargeable à partir de la page d'accueil de Samsung . http://www.samsung.com/ Installation du pilote de moniteur (manuelle) Microsoft

Windows Vista™‚ système d'exploitation

1. Insérez le CD du manuel dans le lecteur CD-ROM.

Cliquez sur (Démarrer) et "Panneau de configuration". Ensuite, double-cliquez sur "Appear- ance and Personalization (Apparence et personnalisation)".

3. Cliquez sur "Personalization (personnalisation)" et ensuite sur "Display Settings (Paramètres

Utilisation du logiciel

175. Cliquez sur "Properties (Propriétés)" dans l'onglet "Moniteur". Si le bouton "Properties (Pro-

priétés)" est désactivé, la configuration de votre moniteur est achevée. Le moniteur peut être utilisé tel quel. Si le message "Windows needs... (Windows doit...)" s'affiche, comme illustré ci-dessous, cliquez sur "Continue(r)". Remarque Ce pilote de moniteur comporte le logo MS de certification. Cette installation ne peut donc pas endommager votre système. Le pilote certifié sera téléchargeable à partir de la page d'accueil de Samsung .

6. Cliquez sur "Update Driver... (Mise à jour du pilote...)" dans l'onglet "Driver (Pilote)".

7. Vérifiez la case à cocher "Browse my computer for driver software (Rechercher un pilote logiciel

sur mon ordinateur)" et cliquez sur "Let me pick from a list of device drivers on my computer (Me laisser choisir parmi une liste de pilotes de périphériques sur mon ordinateur)". Utilisation du logiciel

188. Cliquez sur "Have Disk... (Disque fourni…)” et sélectionnez le dossier (par exemple, D:\Lecteur)

où se situe le fichier de configuration du pilote et cliquez sur "OK".

9. Sélectionnez le modèle de votre moniteur dans la liste et cliquez sur "Next (Suivant)".

10. Cliquez sur "Close (Fermer)" → "Close (Fermer)" → "OK" → "OK" sur les écrans qui s'affichent

successivement. Utilisation du logiciel 19Système d'exploitation Microsoft

1. Insérez le CD dans le lecteur CD-ROM.

2. Cliquez sur "Start (Démarrer)" → "Control Panel (Panneau de configuration) ", puis cliquez sur

l'icône "Appearance and Themes (Apparence et Thème)".

3. Cliquez sur l'icône "Display (Affichage)" et choisissez l'onglet "Settings (Paramètres)" et cliquez

sur "Advanced (Avancé)".

4. Cliquez sur le bouton "Properties (Propriétés)" dans l'onglet "Monitor (Ecran)" et sélectionnez

l'onglet "Driver (Pilote)". Utilisation du logiciel

205. Cliquez sur "Update Driver... (Mettre à jour le pilote)" et sélectionnez "Install from a list or...

(Installer à partir d'une liste ou ...)" et cliquez sur le bouton "Next (Suivant)".

6. Sélectionnez "Don't search, I will... (Ne pas rechercher. Je vais...)" et cliquez sur "Next (Suivant)",

puis cliquez sur "Have disk (Disque fourni)".

7. Cliquez sur le bouton "Browse (Parcourir)" et choisissez A:(D:\Lecteur) et sélectionnez votre

modèle de moniteur dans la liste, puis cliquez sur le bouton "Next (Suivant)".

8. Si le message suivant s’affiche, cliquez sur le bouton "Continue Anyway (Continuer quand

même)". Ensuite cliquez sur le bouton "OK". Utilisation du logiciel 21Remarque Ce pilote de moniteur comporte le logo MS de certification. Cette installation ne peut donc pas endommager votre système. Le pilote certifié sera téléchargeable à partir de la page d'accueil de Samsung . http://www.samsung.com/

9. Cliquez sur le bouton "Close (Fermer)", puis cliquez plusieurs fois sur le bouton "OK".

10. L'installation du pilote du moniteur est terminée.

Système d'exploitation Microsoft

Lorsque vous voyez apparaître "Digital Signature Not Found (Signature Numérique Non Trouvée)" à l'écran, suivez ces étapes.

1. Choisissez le bouton "OK" dans la fenêtre "Insert disk (Insérer disque)".

2. Cliquez sur le bouton "Browse (Parcourir)" dans la fenêtre "File Needed (Fichier nécessaire)"

3. Choisissez A:(D:\Lecteur), puis cliquez sur le bouton "Open (Ouvrir)" et cliquez ensuite sur le

bouton "OK". Installation Utilisation du logiciel

2. Double-cliquez sur l'icône "Display (Affichage)".

3. Sélectionnez l'onglet "Settings" (Paramètres), puis cliquez sur "Advanced Properties" (Propriétés

Cas1: Si le bouton "Properties (Propriétés)" est désactivé, le moniteur est correctement configuré. Veuillez arrêter l'installation. Cas2: Si le bouton "Properties (Propriétés)" est activé, cliquez sur le bouton "Properties (Pro- priétés)", puis suivez les étapes dans l'ordre.

5. Cliquez sur "Driver (Pilote)" et ensuite cliquez sur "Update Driver... (Mise à jour du pilote)", puis

cliquez sur le bouton "Next (Suivant)".

6. Choisissez "Display a list of the known drivers for this device so that I can choose a specific driver

(Affichage de la liste des pilotes connus pour ce dispositif de sorte que je puisse choisir un pilote spécifique)" et cliquez sur "Next (Suivant)", puis cliquez sur "Have disk (Disque fourni)".

7. Cliquez sur le bouton "Browse (Parcourir)", puis choisissez A:(D:\Lecteur).

8. Cliquez sur le bouton "Open (Ouvrir)", puis cliquez sur le bouton "OK".

9. Choisissez le modèle de votre moniteur et cliquez sur le bouton "Next (Suivant)", puis cliquez

sur le bouton "Next (Suivant)".

10. Cliquez sur le bouton "Finish (Terminer)", puis sur le bouton "Close (Fermer)".

Si la fenêtre "Digital Signature Not Found" (Signature numérique introuvable) s'affiche, cliquez sur le bouton "Yes (Oui)". Ensuite, cliquez sur le bouton "Finish (Terminer)", puis sur le bouton "Close (Fermer)". Système d'exploitation Microsoft

2. Double-cliquez sur l'icône "Display (Affichage)".

3. Sélectionnez l'onglet "Settings" (Paramètres), puis cliquez sur "Advanced Properties" (Propriétés

4. Sélectionnez l'onglet "Monitor (Ecran)".

5. Cliquez sur le bouton "Change (Modifier)" dans la zone "Monitor Type (Type de moniteur)".

6. Choisissez l'option "Specify the location of the driver (Spécifier l'emplacement du pilote)".

7. Choisissez l'option "Display a list of all the driver in a specific location (Afficher liste de tous les

pilotes à un emplacement spécifique)", puis cliquez sur le bouton "Next (Suivant)".

8. Cliquez sur le bouton "Have Disk (Disque fourni)".

9. Spécifiez A:\(D:\driver), puis cliquez sur "OK".

10. Sélectionnez "Show all devices (Afficher tous les périphériques)" et choisissez le moniteur qui

correspond à celui que vous avez connecté à votre ordinateur, puis cliquez sur "OK". Utilisation du logiciel 2311. Continuez à cliquer sur les boutons "Close (Fermer)" et "OK" jusqu'à ce que la boîte de dialogue des propriétés d'affichage disparaisse. Système d'exploitation Microsoft

ration)", puis double-cliquez sur l'icône "Display (Affichage)".

2. Dans la fenêtre d'information sur l'affichage, cliquez sur l'onglet Paramètres et cliquez sur "All

Display Modes (Tous les modes d'Affichages)".

3. Sélectionnez un mode que vous souhaitez utiliser (résolution, nombre de couleurs et fréquence

verticale), puis cliquez sur "OK".

4. Cliquez sur le bouton "Apply (Appliquer)" si après avoir cliqué sur "Test", vous constatez que

l'écran fonctionne normalement. Si l'écran n'est pas normal, optez pour un mode différent (mode de résolution, de couleurs ou de fréquence plus faible). Remarque S'il n'y a pas de mode pour "Tous les modes d'Affichages", sélectionnez le niveau de résolution et la fréquence verticale en vous référant à Preset Timing Modes (Modes Pré-établis d'Affichage) dans le Guide de l'utilisateur. Linux Système d'exploitation Pour exécuter X-Window, vous avez besoin du fichier X86Config, qui est un fichier pour le paramé- trage du système.

1. Appuyez sur "Enter (Entrer)" au premier et au deuxième écran après avoir exécuté le fichier

2. Le troisième écran concerne le réglage de la souris.

3. Définissez une souris pour votre ordinateur.

4. L'écran suivant permet de sélectionner un clavier.

5. Définissez un clavier pour votre ordinateur.

6. L'écran suivant concerne le réglage de votre moniteur.

7. Avant tout, définissez une fréquence horizontale pour votre moniteur. (Vous pouvez entrer la

fréquence directement.)

8. Définissez une fréquence verticale pour votre moniteur. (Vous pouvez entrer la fréquence di-

9. Entrez le nom de modèle de votre moniteur. Cette information n'affectera pas l'exécution de X-

10. Vous avez fini de paramétrer votre moniteur. Exécutez X-Window après avoir installé les autres

périphériques. Utilisation du logiciel 24Natural Color Natural Color Programme logiciel L'un des problèmes récents de l'utilisation d'un ordinateur réside dans les couleurs des images impri- mées à l'aide d'une imprimante ou d'autres images numérisées à l'aide d'un scanner ou d'un appareil photo numérique, qui diffèrent de celles affichées sur le moniteur. Le programme logiciel Natural Color constitue la solution parfaite à ce problème. Il s'agit d'un système d'administration des couleurs développé par Samsung en association avec l'institut coréen Electronics & Telecommunications Re- search Institute (ETRI). Ce système n'est disponible que pour les moniteurs Samsung et rend les couleurs des images affichées sur le moniteur identiques à celles des images imprimées ou numérisées. Pour plus d'informations, allez dans Help (Aide F1 ) dans le programme logiciel. Comment installer le logiciel Natural Color Insérez le CD fourni avec le moniteur Samsung dans le lecteur CD-ROM. L'écran initial du programme Natural Color apparaît. Cliquez sur Natural Color sur l'écran initial pour installer le logiciel Natural Color. Pour installer le programme manuellement, insérez le CD fourni avec le moniteur Samsung dans le lecteur CD-ROM , cliquez sur le bouton [Start (Démarrer)] dans Windows, puis sélectionnez [Execute (Exécuter)]. Entrez D:\color\NCProSetup.exe, puis appuyez sur la touche [Enter (Entrer)]. (Si le lecteur dans lequel vous avez inséré le CD n'est pas D:\, entrez le lecteur applicable). Comment supprimer le logiciel Natural Color Sélectionnez "Setting/Control Panel (Paramètres/Panneau de configuration)" dans le menu "Start (Dé- marrer)", puis double-cliquez sur "Add/Delete a program (Ajout/Suppression de programmes)". Sélectionnez Natural Color dans la liste, puis cliquez sur le bouton "Add/Delete (Ajouter/Supprimer)". MagicTune™ Utilisation du logiciel 25Installation

1. Insérez le CD dans le lecteur CD-ROM.

2. Cliquez sur le fichier d'installation MagicTune™ .

Remarque Si la fenêtre permettant d'installer le logiciel pour l'écran principal n'apparaît pas, continuez l'in- stallation à l'aide du fichier exécutable MagicTune sur le CD.

3. Choisissez la langue d'installation puis cliquez sur "Next (Suivant)".

4. Lorsque la fenêtre de l'assistant d'installation s'affiche, cliquez sur "Next (Suivant)".

6. Choisissez le dossier dans lequel vous voulez installer le programme MagicTune™.

7. Cliquez sur "Install(er)".

8. La fenêtre "Installation Status (Statut de l'installation)" s'affiche.

9. Cliquez sur "Finish (Terminer)".

10. Lorsque l'installation est terminée, l'icône de MagicTune™ s'affiche sur votre bureau. Double-

cliquez sur l'icône pour démarrer le programme. Il se peut que l'icône d'exécution MagicTune™ n'apparaisse pas en fonction de la spécifi- cation de l'ordinateur ou du moniteur. Si c'est le cas, appuyez sur la touche F5. Problèmes d'installation L'installation de MagicTune™ peut être influencée par des facteurs tels que la carte graphique, la carte mère et l'environnement de réseau. Configuration requise

• Windows Vista™ Il est recommandé d'utiliser MagicTune™ sous Windows 2000

ou version ultérieure. Matériel

• 32 Mo de mémoire ou plus

• Au moins 60 Mo d'espace libre sur le disque dur Pour plus d'informations, visitez le site MagicTune™. Utilisation du logiciel 26Désinstallation Vous ne pouvez désinstaller le programme MagicTune™ qu'à l'aide de l'option "Add or Remove Pro- grams (Ajout/Suppression de programmes)" du Control Panel (Panneau de configuration) de Win- dows

Procédez comme suit pour désinstaller MagicTune™.

1. Allez à [Task Tray (Plateau de tâches)] → [Start (Démarrer)] → [Settings (Paramètres)] et sé-

lectionnez [Control Panel (Panneau de configuration)] dans le menu. Si le programme tourne sous Windows

XP, allez à [Control Panel (Panneau de configuration)] dans le menu [Start (Démar- rer)].

2. Cliquez sur l'icône "Add or Remove Programs (Ajout/Suppression de programmes)" du Control

Panel (Panneau de configuration)".

3. Dans la fenêtre "Add or Remove Programs (Ajout/Suppression de programmes)", faites défiler

la liste jusqu'à "MagicTune™." Cliquez sur cette entrée pour la mettre en surbrillance.

4. Cliquez sur "Change/Remove (Modifier/Supprimer)" pour désinstaller le programme.

5. Cliquez sur "Yes (Oui)" pour lancer le processus de désinstallation.

6. Attendez que la boîte de dialogue "Uninstall Complete (Désinstallation terminée) s'affiche.

Remarque Consultez le site MagicTune™ pour obtenir une assistance technique au sujet de MagicTune™. Vous y trouverez également une FAQ (questions et réponses) et des mises à jour logicielles. MagicRotation Installation

1. Insérez le CD dans le lecteur CD-ROM.

2. Cliquez sur le fichier d'installation MagicRotation .

Remarque Si la fenêtre permettant d'installer le logiciel pour l'écran principal n'apparaît pas, continuez l'in- stallation à l'aide du fichier exécutable MagicTune sur le CD.

3. Choisissez la langue d'installation puis cliquez sur "Next (Suivant)".

Utilisation du logiciel

274. Lorsque la fenêtre de l'assistant d'installation s'affiche, cliquez sur "Next (Suivant)".

6. Choisissez le dossier dans lequel vous voulez installer le programme MagicRotation.

7. Cliquez sur "Install(er)".

8. La fenêtre "Setup Status (Statut de l'installation)" s'affiche.

9. Cliquez sur "Finish (Terminer)".

Vous devez redémarrer le système pour que MagicRotation fonctionne correctement.

10. Lorsque l'installation est terminée, l'icône de MagicRotation s'affiche sur votre bureau.

Problèmes d'installation L'installation de MagicRotation peut être influencée par des facteurs tels que la carte graphique, la carte mère et l'environnement de réseau. Limitations

1. Le pilote d'affichage doit être chargé correctement pour que MagicRotation fonctionne correcte-

ment. Le pilote d'affichage installé doit être la version plus récente fournie par le constructeur.

2. Si certaines applications, telles que Windows Media Player, Real Player, etc. n'affichent pas

correctement les vidéos dans les modes d'orientation 90, 180 et 270, procédez comme suit :

• Fermez l'application.

• Sélectionnez l'orientation (90, 180, 270) selon laquelle vous voulez afficher l'application.

• Redémarrez l'application. Dans la plupart des cas, cette procédure devrait permettre de résoudre le problème.

3. Les applications utilisateur qui emploient OpenGL et DirectDraw (dessin en 3D) ne fonctionnent

pas dans le mode d'orientation sélectionné (90, 180, 270). par ex. les jeux 3D

4. Les applications DOS en mode Plein écran ne fonctionnent pas dans le mode d'orientation sélec-

tionné (90, 180, 270).

5. Le mode double n'est pas pris en charge dans Windows

6. MagicRotation ne prend pas en charge le mode 24 bits par pixel (résolution/qualité des couleurs).

7. Si vous remplacez votre carte graphique, il est conseillé de désinstaller au préalable le logiciel

MagicRotation . Utilisation du logiciel 28Configuration requise

• 128 Mo de mémoire ou plus (recommandé)

• Au moins 25 Mo d'espace libre sur le disque dur Service Packs

• Il est conseillé d'installer le Service Pack le plus récent sur votre système.

, NT 4.0, il est conseillé d'installer Internet Explorer 5.0 ou une version ultérieure avec le composant Active Desktop. Pour plus d'informations, visitez le site MagicRotation. Windows

est une marque déposée de Microsoft Corporation, Inc. Désinstallation Vous ne pouvez désinstaller le programme MagicRotation qu'à l'aide de l'option "Add or Remove Programs (Ajout/Suppression de programmes)" du Control Panel (Panneau de configuration) de Win- dows

Procédez comme suit pour désinstaller MagicRotation.

1. Allez à [Task Tray (Plateau de tâches)] → [Start (Démarrer)] → [Settings (Paramètres)] et sé-

lectionnez [Control Panel (Panneau de configuration)] dans le menu. Si le programme tourne sous Windows

XP, allez à [Control Panel (Panneau de configuration)] dans le menu [Start (Démar- rer)].

2. Cliquez sur l'icône "Add or Remove Programs (Ajout/Suppression de programmes)" du Control

Panel (Panneau de configuration)".

3. Dans la fenêtre "Add or Remove Programs (Ajout/Suppression de programmes)", faites défiler

la liste jusqu'à "MagicRotation." Cliquez sur cette entrée pour la mettre en surbrillance.

4. Cliquez sur "Change/Remove (Modifier/Supprimer)" pour désinstaller le programme.

5. Cliquez sur "Yes (Oui)" pour lancer le processus de désinstallation.

6. Attendez que la boîte de dialogue "Uninstall Complete (Désinstallation terminée) s'affiche.

7. Redémarrez l'ordinateur pour terminer le processus de désinstallation.

Utilisation du logiciel 29Remarque Consultez le site MagicRotation pour obtenir une assistance technique au sujet de MagicRotation. Vous y trouverez également une FAQ (questions et réponses) et des mises à jour logicielles. Windows

est une marque déposée de Microsoft Corporation, Inc. Utilisation du logiciel 30Réglage du moniteur Fonctions directes AUTO Lorsque vous avez appuyé sur le bouton 'AUTO', l'écran auto adjustment (réglage automatique) s'af- fiche, comme indiqué dans l'écran animé au centre. Le réglage automatique permet au moniteur de s'ajuster en fonction du signal analogique entrant. Les valeurs Régl. précis, Régl. de base et Position sont ajustées automatiquement. (Disponible en mode Analogique uniquement) Pour rendre la fonction de réglage automatique plus forte, exécutez la fonction 'AUTO' lorsque AUTO PATTERN (MODE AUTO) est activé. Si la fonction auto adjustment (réglage automatique) ne marche pas correctement, appuyez de nouveau sur le bouton 'AUTO' pour ajuster l'image avec plus de précision. Si vous modifiez la résolution dans le control panel (panneau de configuration), un ajustement automatique est effectué. Verrouillage et déverrouillage OSD Lorsque vous appuyez sur le bouton AUTO après avoir bloqué l'affichage sur écran 31Lorsque vous appuyez sur le bouton MENU après avoir bloqué l'affichage sur écran Cette fonction permet de verrouiller les fonctions OSD pour conserver l'état actuel des paramètres et empêcher les autres utilisateurs de régler les paramètres actuels. Verrouillage : Maintenez le bouton MENU enfoncé cinq (5) secondes au moins pour activer la fonction de verrouillage du réglage de l'OSD. Déverrouillage : Maintenez le bouton MENU enfoncé cinq (5) secondes au moins pour désactiver la fonction de verrouillage du réglage de l'OSD. Réglage du moniteur 32Remarque Bien que la fonction de verrouillage du réglage de l'OSD est activée, vous pouvez encore régler la luminosité, le contraste et la Touche personneue ( ) à l'aide du bouton Direct. Touche personnalisée Vous pouvez personnaliser l'affectation des touches pour le bouton Personnalisé conformément à vos préférences. Pour afficher l'écran lorsque vous appuyez sur le bouton [ ] après avoir configuré la touche per- sonnalisée pour une fonction, cliquez sur le nom de chaque fonction. (MagicBright - MagicColor - Effet de couleur - Taille d'image) Remarque Vous pouvez configurer la touche personnalisée pour une fonction spécifique via Configuration > Touche personneue. Réglage du moniteur 33Luminosité Si les fonctions OSD ne sont pas affichées, appuyez sur le bouton Luminosité ( ) pour régler la luminosité. SOURCE Sélectionne le signal vidéo lorsque l'OSD est éteint. Réglage du moniteur 34Fonction OSD Image Luminosité Contraste MagicBright Couleur MagicColor Nuance coul. Contrôle des couleurs Effet de cou- leur Gamma Image Régl. de base Régl. précis Netteté Position H Position V OSD Langue Position H Position V Transpar- ence Aff. heure Configura- tion Réinitialiser Touche per- sonnalisée Minuterie OFF Source auto Taille d'image Information Image Luminosité (Pas disponible dans le mode MagicBright du Contraste Dynam..) Vous pouvez utiliser les menus à l'écran pour modifier la luminosité selon vos préférences. MENU → → → , → MENU Contraste (Pas disponible dans le mode MagicBright du Contraste Dynam..) Réglage du moniteur 35Vous pouvez utiliser les menus à l'écran pour modifier le contraste selon vos préférences. ( Non disponible en mode MagicColor de Complet et Intelligent. ) MENU → → , → → , → MENU MagicBright Appuyez de nouveau sur le bouton pour passer d'un mode préconfiguré à l'autre. MagicBright est une nouvelle fonctionnalité qui garantit un environnement d'affichage idéal selon le contenu de l'image regardée. Actuellement, sept modes sont disponibles: Personnalisé, Texte, Inter- Réglage du moniteur 36net, Jeu, Sport, Cinéma et Contraste Dynam.. Chaque mode dispose de sa propre valeur de luminosité préconfigurée. Vous pouvez facilement sélectionner l'un des sept paramètres en appuyant simplement sur le bouton de contrôle Touche personneue.

• Personnalisé Bien que rigoureusement choisies par nos ingénieurs, les valeurs préconfigurées peuvent ne pas vous convenir. Cela dépend de vos goûts. Le cas échéant, réglez la luminosité et le contraste à l'aide du menu OSD (affichage à l'écran).

• Texte Pour tout ce qui est documentation ou lors d'importants travaux dans des textes.

• Internet Pour tout ce qui est travail dans des images complexes comme des textes et des graphiques.

• Jeu Pour la visualisation de programmes tels que les jeux.

• Sport Pour la visualisation de programmes tels que le sport.

• Cinéma Pour regarder des films, comme un DVD ou un CD vidéo.

• Contraste Dynam. La fonction Contraste Dynam. détecte automatiquement la diffusion du signal d'entrée visuel et l'ajuste pour obtenir un contraste optimal. MENU → → , → → , → MENU Couleur (Pas disponible dans le mode MagicBright du Contraste Dynam..) Réglage du moniteur 37MagicColor MagicColor est une nouvelle technologie, développée exclusivement par Samsung, pour améliorer les images numériques et afficher encore plus efficacement des couleurs naturelles sans altérer la qualité de l’image.

• Arr. - Revient au mode original.

• Démo - L'écran avant d'appliquer MagicColor apparaît sur la droite et l'écran après l'application de MagicColor apparaît sur la gauche.

• Complet - Affiche non seulement des couleurs vives mais également une couleur de peau encore plus clairement.

• Intelligent - Affiche encore plus clairement des couleurs naturelles vives. MENU → , → → → , → MENU Réglage du moniteur 38Nuance coul. Il est possible de modifier le ton de la couleur en sélectionnant l’un des quatre modes proposés.

• Froide - Rente les blancs bleuâtres.

• Normal - Garde le blanc intact.

• Chaude - Rente les blancs rougeâtres.

• Personnalisé - Sélectionnez ce mode pour ajuster l'image selon vos préférences. ( Non disponible en mode MagicColor de Complet et Intelligent. ) MENU → , → → , → → , → MENU Réglage du moniteur 39Contrôle des couleurs Ajuste la balance individuelle du Rouge, du Vert et du Bleu. ( Non disponible en mode MagicColor de Complet et Intelligent. ) MENU → , → → , → → , → → , → MENU Effet de couleur Vous pouvez modifier l'apparence générale en changeant les couleurs de l'écran. ( Non disponible en mode MagicColor de Complet et Intelligent. ) Réglage du moniteur 40• Arr. • Echelle de gris

• Arr. - Ceci applique une couleur achromatique à l'écran pour ajuster les effets d'écran.

• Echelle de gris - Les couleurs par défaut du noir et du blanc s'affichent.

• Vert - Ceci applique l'effet de couleur vert à l'écran noir et blanc.

• Aqua - Ceci applique l'effet de couleur aquatique à l'écran noir et blanc.

• Sepia - Ceci applique l'effet de couleur sepia à l'écran noir et blanc. MENU → , → → , → → , → MENU Gamma La correction Gamma modifie la luminance des couleurs en appliquant une luminance intermédiaire.

• Mode 1 • Mode 2 • Mode 3 MENU → , → → , → → , → MENU Réglage du moniteur 41Image Régl. de base Supprimez les parasites comme les bandes verticales. Le Régl. de base peut déplacer la zone de l’image. Pour la recentrer, utilisez le menu de contrôle horizontal. (Disponible en mode Analogique uniquement) MENU → , → → → , → MENU Réglage du moniteur 42Régl. précis Supprimez les parasites comme les bandes horizontales. Si ces parasites persistent même après sélection du paramètre Régl. précis, réglez cette procédure après avoir réglé la fréquence (vitesse de l'horloge). (Disponible en mode Analogique uniquement) MENU → , → → , → → , → MENU Netteté Réglage du moniteur 43Modifie la clarté de l'image. ( Non disponible en mode MagicColor de Complet et Intelligent. ) MENU → , → → , → → , → MENU Position H Modifie la position horizontale de l'affichage complet de l'écran. (Disponible en mode Analogique uniquement) MENU → , → → , → → , → MENU Réglage du moniteur 44Position V Modifie la position verticale de l'affichage complet de l'écran. (Disponible en mode Analogique uniquement) MENU → , → → , → → , → MENU OSD Langue Vous pouvez choisir parmi neuf langues. Réglage du moniteur 45Remarque La langue choisie ne s'applique qu'à la langue des fonctions OSD. Elle ne s'applique pas aux logiciels exécutés sur l'ordinateur. MENU → , → → → , → MENU Position H Vous pouvez modifier la position horizontale du menu OSD sur l’écran. MENU → , → → , → → , → MENU Réglage du moniteur 46Position V Vous pouvez modifier la position verticale du menu OSD sur l’écran. MENU → , → → , → → , → MENU Transparence Modifie la transparence de l’arrière-plan des fonctions OSD.

• Arr. • Mar. MENU → , → → , → → , → MENU Réglage du moniteur 47Aff. heure Le menu sera automatiquement désactivé si aucun réglage n’est effectué après un certain laps de temps. Vous pouvez définir la durée de ce laps de temps.

• 5 sec. • 10 sec. • 20 sec. • 200 sec. MENU → , → → , → → , → MENU Configuration Réinitialiser Réglage du moniteur 48Retourne aux réglages par défaut du produit.

• Non • Oui MENU → , → → , → → MENU Touche personnalisée Vous pouvez spécifier une fonction qui sera activée en appuyant sur la Touche personneue ( ). MENU → , → → , → → , →MENU Minuterie OFF Réglage du moniteur 49Les moniteurs seront automatiquement désactivés à l'heure spécifiée.

• Arr. • Mar. MENU → , → → , → → , → → , → MENU Source auto Sélectionnez Source auto pour que le moniteur sélectionne automatiquement la source du signal.

• Auto • Manuel MENU → , → → → , → MENU Réglage du moniteur 50Taille d'image Vous pouvez modifier la taille de l'image qui s'affiche sur votre moniteur.

• Normal - L'écran s'affiche conformément au rapport d'écran des signaux d'entrée.

• Large - Un écran plein s'affiche quel que soit le rapport d'écran des signaux d'entrée. Remarque

• Les signaux non disponibles dans le tableau des modes standards ne sont pas pris en charge.

• Si l'écran large qui correspond à la résolution optimale pour le moniteur est réglé sur votre PC, cette fonction n'est pas effectuée. MENU → , → → , → → , → MENU Réglage du moniteur 51Information Affiche une source vidéo (mode d’affichage) sur l’écran OSD. MENU → , →MENU Réglage du moniteur 52Dépannage Vérification de la fonction Autotest Remarque Le moniteur est doté d'une fonction d'autotest qui vous permet de vérifier son bon fonctionnement. Vérification de la fonction Autotest

1. Eteignez votre ordinateur et l'écran.

2. Débranchez le câble vidéo à l'arrière de l'ordinateur.

3. Allumez le moniteur.

Si l'écran fonctionne normalement, un carré doit apparaître dans l'illustration ci-dessous. Ce carré s'affiche lors du fonctionnement normal si le câble vidéo est déconnecté ou endommagé.

4. Eteignez votre moniteur et reconnectez le câble vidéo; ensuite, allumez à la fois votre ordinateur

et le moniteur. Si l'écran de votre moniteur reste vide après la procédure précédente, vérifiez votre contrôleur vidéo et votre système informatique; votre moniteur fonctionne correctement. Messages d'avertissements S'il y a des anomalies avec le signal d'entrée, un message apparaît sur l'écran ou l'écran reste vide même si l'indicateur d'alimentation LED est allumé. Le message peut indiquer que le moniteur est hors de la plage de balayage et que vous devez contrôler le câble de signal. Environnement L'emplacement et la position du moniteur peuvent influencer la qualité et les autres caractéristiques du moniteur. Si un caisson d'extrêmes graves se trouve à proximité du moniteur, débranchez-le et placez-le dans une autre pièce. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge et téléphone qui se trou- vent à moins d'un mètre du moniteur. Conseils utiles Un moniteur recrée les signaux visuels reçus de l'ordinateur. Par conséquent, s'il y a un problème avec l'ordinateur ou la carte vidéo, l'écran peut devenir vide, présenter des couleurs médiocres, un bruit de 53fond, et le mode vidéo n'est pas pris en charge, etc. Dans ce cas, il faut d'abord vérifier la source du problème, et ensuite contacter un Centre de service ou votre vendeur. Evaluation des conditions de fonctionnement du moniteur Si l'écran n'affiche aucune image ou que le message "Mode non optimal", "Mode conseillé 1440 x 900 60 Hz" apparaît, déconnectez le câble de l'ordinateur tant que le moniteur est sous tension. Si un message apparaît ou que l'écran devient blanc, cela signifie que le moniteur est en état de fonc- tionnement. Dans ce cas, vérifiez que l'ordinateur ne rencontre aucun problème. Liste de vérification Remarque Avant d'appeler l'assistance, reportez-vous aux informations fournies dans cette section pour vérifier si vous pouvez résoudre le problème par vous-même. Si vous avez besoin d'aide, appelez le numéro de téléphone figurant dans la section Information ou contactez votre revendeur. Aucune image à l'écran. Impossible d'allumer le moniteur. Q: Le cordon d'alimentation est-il correctement branché ? A: Vérifiez la connexion du cordon d'alimentation○ et l'alimentation. Q: Voyez-vous le message "Vérif. câble signal" à l'écran? A: (Connecté à l'aide du câble D-Sub) Vérifiez la connexion du câble de signal. (Raccordé à l'aide du câble DVI) Si vous voyez toujours un message d'erreur à l'écran lorsque le moniteur est raccordé correcte- ment, vérifiez si le statut du moniteur est réglé sur analogique. Si vous voyez toujours un message (d'erreur) à l'écran lorsque le moniteur est raccordé cor- rectement, vérifiez si le statut du moniteur est réglé sur analogique. Appuyez sur le bouton

/SOURCE' pour que le moniteur vérifie la source du signal d’entrée. Q: S'il y a du courant, relancez l'ordinateur pour voir l'écran initial (l'écran d'ouverture de session), qui est visible. A: Si l'écran initial (l'écran d'ouverture de session) apparaît, lancez l'ordinateur dans le mode ap- plicable (le mode de sécurité pour Windows ME/XP/2000) et ensuite changez la fréquence de la carte vidéo. (reportez-vous à la section Présélection des modes de temporisation) Si l'écran initial (l'écran d'ouverture de session) n'apparaît pas, contactez le centre de service ou votre revendeur. Q: Pouvez-vous voir "Mode non optimal", "Mode conseillé 1440 X 900 60 Hz" à l'écran? A: Ce message s'affiche lorsque le signal de la carte vidéo dépasse la résolution et la fréquence maximales prises en charge par le moniteur. A: Ajustez la résolution et la fréquence maximales prises en charge par le moniteur. Dépannage 54A: Si l'écran dépasse SXGA ou75 Hz, le message "Mode non optimal", "Mode conseillé 1440 x 900 60 Hz" s'affiche. Si l'affichage dépasse 85 Hz, le moniteur fonctionnera correctement, mais le message " Mode non optimal ", "Mode conseillé 1440 x 900 60 Hz s'affiche pendant une minute, puis disparaît. Passez au mode conseillé pendant cette période d'une minute. (Le message s'affiche de nouveau lorsque le système est redémarré.) Q: Aucune image n'est affichée à l'écran. Le voyant d'alimentation clignote-t-il à des intervalles d'une seconde? A: Le moniteur est en mode Economie d'énergie. A: Appuyez sur une touche du clavier pour activer le moniteur et restaurer l'image à l'écran.

S'il n'y a toujours pas d'image, appuyez sur le bouton ' /SOURCE'. Appuyez de nouveau sur une touche du clavier pour activer le moniteur et restaurer l'image à l'écran. Q: Raccordé à l'aide du câble DVI? A: Vous risquez d'obtenir un écran blanc si vous démarrez le système avant d'avoir connecté le câble DVI, ou si vous déconnectez puis reconnectez ce même câble alors que le système est sous tension, car certaines cartes graphiques n'envoient pas de signal vidéo. Connectez le câble DVI puis redémarrez le système. Je ne peux pas voir l'affichage sur écran. Q: Avez-vous verrouillé le menu d'affichage sur écran (OSD) avant les changements? A: Déverrouillez le menu OSD en appuyant sur le bouton [MENU / ] pendant au moins 5 sec- ondes. L'écran affiche d'étranges couleurs ou juste du noir et blanc. Q: Est-ce que l'écran affiche seulement une couleur comme si vous regardiez à travers un papier cellophane? A: Vérifiez la connexion du câble de signal. A: Veillez à ce que la carte vidéo soit complètement insérée dans la fente. Q: Les couleurs de l'écran sont-elles devenues bizarres suite à l'exécution d'un programme où après un incident entre applications ? A: Redémarrez l'ordinateur. Q: La carte vidéo est-elle correctement paramétrée? A: Paramétrez la carte vidéo selon les instructions du manuel s'y rapportant. L'écran s'est-il subitement déséquilibré. Q: Avez-vous changé la carte vidéo ou le pilote? A: Ajustez la position de l'image à l'écran et la taille à l'aide du menu OSD. Q: Avez - vous ajusté la résolution ou la fréquence pour le moniteur? A: Ajustez la résolution et la fréquence de la carte vidéo. Dépannage 55(reportez-vous à la section Présélection des modes de temporisation). Q: L'écran peut être dissymétrique à cause du cycle des signaux de la carte vidéo. Réglez la position en vous référant à l'affichage OSD. L'écran est hors mise au point ou le menu OSD ne peut pas être ajusté. Q: Avez-vous ajusté la résolution ou la fréquence du moniteur? A: Ajustez la résolution et la fréquence de la carte vidéo. (reportez-vous à la section Présélection des modes de temporisation). La LED clignote, mais aucune image ne s'affiche à l'écran. Q: Est-ce que la fréquence est ajustée correctement lorsque vous vérifiez le "Mode d'Affichage" dans le menu? A: Ajustez la fréquence en se référant au guide de la carte vidéo et aux Modes Pré-établis d'Af- fichage. (La fréquence maximale par résolution peut être différente d'un produit à l'autre.) Il n'y a que 16 couleurs affichées à l'écran. Les couleurs de l'écran ont changé après avoir changé la carte vidéo. Q: Est-ce que les couleurs de Windows sont installées correctement? A: Windows XP : Définissez la résolution dans le Control Panel (Panneau de configuration) → Appearance and Themes (Apparence et thèmes) → Display (Affichage) → Settings (Paramètres). A: Windows ME/2000 : Définissez la résolution dans le Control Panel (Panneau de configuration) → Display (Affichage)

• Settings (Paramètres). Q: La carte vidéo est-elle correctement paramétrée? A: Paramétrez la carte vidéo selon les instructions du manuel s'y rapportant. Il y a un message qui s' affiche "Moniteur Inconnu, Plug&Play (VESA DDC) moniteur trouvé". Q: Avez-vous installé le pilote du moniteur? A: Installez le pilote du moniteur selon les instructions de Pilote du moniteur. Q: Reportez-vous au guide de la carte vidéo pour voir si la fonction Plug & Play (VESA DDC) est prise en charge. A: Installez le pilote du moniteur selon les instructions de Pilote du moniteur. Vérifiez quand MagicTune™ ne fonctionne pas correctement. Q: La fonction MagicTune™ est disponible uniquement sur PC (VGA) avec WindowsOS prenant en charge Plug and Play. Dépannage 56A: Pour vérifier si votre ordinateur est compatible avec la fonction MagicTune™, suivez les étapes ci-dessous (avec Windows XP); Control Panel (Panneau de configuration) → Performance and Maintenance (Performances et maintenance) → System (Système) → Hardware (Matériel) → Device Manager (Gestionnaire de périphériques) → Monitors (Ecrans) → Après avoir supprimé écran Plug and Play, trouvez 'Ecran Plug and Play' en cherchant new Hardware (Nouveau matériel). A: MagicTune™ est un logiciel supplémentaire pour le moniteur. Certaines cartes graphiques peu- vent ne pas prendre en charge votre moniteur. En cas de problème avec la carte graphique, rendez- vous sur notre site Web pour consulter la liste des cartes graphiques compatibles fournie. http://www.samsung.com/monitor/magictune MagicTune™ ne fonctionne pas correctement. Q: Avez-vous changé d'ordinateur ou de carte graphique? A: Téléchargez le programme le plus récent. Pour le téléchargement, rendez-vous sur http:// www.samsung.com/monitor/magictune Q: Avez-vous installé le programme ? A: Redémarrez l'ordinateur lorsque vous installez le programme pour la première fois. Si une copie du programme est déjà installée, supprimez-la, redémarrez l'ordinateur, puis réinstallez le pro- gramme. Pour fonctionner normalement, l'ordinateur doit être redémarré après l'installation ou la suppression du programme. Remarque Visitez notre site MagicTune™ et téléchargez le logiciel d'installation de MagicTune™ MAC. Vérifiez les éléments suivants si vous avez des problèmes avec l'écran. Vérifiez si le cordon d'alimentation et les câbles vidéo sont bien raccordés à l'ordinateur. Vérifiez si l'ordinateur émet plus de 3 bips lorsque vous le lancez. (Si c'est le cas, la carte mère de l'ordinateur doit être vérifiée.) Si vous installez une nouvelle carte vidéo ou si vous assemblez l'ordinateur, vérifiez que le pilote de l'adaptateur (vidéo) et le pilote du moniteur sont installés. Vérifiez si le taux de balayage de l'écran vidéo est réglé entre 56 Hz ~ 75 Hz. (Ne dépassez pas 75 Hz lors de l'utilisation de la résolution maximum.) Si vous éprouvez des problèmes à installer le pilote de l'adaptateur (vidéo), relancez l'ordinateur en mode sans échec, retirez l'adaptateur graphique "Control Panel (Panneau de configuration) → System (Système) → Device Administrator (Gestion des périphériques)", puis relancez l'ordinateur pour ré- installer le pilote de l'adaptateur (vidéo). Remarque Si les problèmes se reproduisent de manière répétée, contactez un centre de service agréé. Q et R Q: Comment puis-je changer la fréquence? A: La fréquence peut être modifiée par reconfiguration de la carte vidéo. Dépannage 57A: Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Pour plus d'informations, reportez-vous au manuel de l'ordinateur ou de la carte vidéo.) Q: Comment puis-je ajuster la résolution? A: Windows XP: Définissez la résolution dans le Control Panel (Panneau de configuration) → Appearance and Themes (Apparence et thèmes) → Display (Affichage) → Settings (Paramètres). A: Windows ME/2000: Définissez la résolution dans le Control Panel (Panneau de configuration) → Display (Affichage)

• Settings (Paramètres).

• Contactez le fabricant de la carte vidéo pour plus de détails. Q: Comment puis-je installer la fonction d'économie d'énergie? A: Windows XP: Définissez la résolution dans le Control Panel (Panneau de configuration) → Appearance and Themes (Apparence et thèmes) → Display (Affichage) → Screen Saver (économiseur d’écran). Définissez la fonction au niveau BIOS-SETUP de l'ordinateur. (Reportez-vous au manuel de Windows ou de votre ordinateur). A: Windows ME/2000: Définissez la résolution dans le Control Panel (Panneau de configuration) → Display (Affichage)

• Screen Saver (économiseur d’écran). Définissez la fonction au niveau BIOS-SETUP de l'ordinateur. (Reportez-vous au manuel de Windows ou de votre ordinateur). Q: Comment puis-je nettoyer le boîtier extérieur/panneau LCD? A: Débranchez le cordon d'alimentation et nettoyez le moniteur avec un chiffon doux imprégné d'une solution de nettoyage ou d'eau. Ne laissez pas de détergent ni d'égratignures sur le boîtier. Ne laissez pas d'eau s'infiltrer dans le moniteur. Remarque Avant d'appeler l'assistance, reportez-vous aux informations fournies dans cette section pour vérifier si vous pouvez résoudre le problème par vous-même. Si vous avez besoin d'aide, appelez le numéro de téléphone figurant dans la section Information ou contactez votre revendeur. Dépannage 58Caractéristiques techniques Généralités Généralités Modèle SyncMaster 943BW LCD Panneau Size 19 pouces (48 cm) Surface d'affichage 408,24 mm (H) x 255,15 mm (V) Pas des pixels 0,2835 mm (H) x 0,2835 mm (V) Synchronisation Horizontal 30 ~ 81 kHz Vertical 56 ~ 75 Hz Couleur d'affichage 16,7 millions Résolution Résolution optimale 1440 x 900@60 Hz Résolution maximale 1440 x 900@75 Hz Signal d'entrée, Terminé RGB Analogique, DVI(Digital Visual Interface) compatible digital RGB 0,7 Vcc ± 5 % Sync H/V distincte, Composite, SOG Niveau TTL (V haut ≥ 2,0 V, V bas≤ 0,8 V) Fréquence d’horloge maximale 137 MHz Alimentation CA 100 - 240 V~ (+/- 10 %), 50/60Hz ± 3 Hz Câble de signal Câble D-sub 15 broches à 15 broches, détachable Connecteur DVI-D vers DVI-D, détachable Dimension (L x P x H) / poids (socle simple) 439 X 290 X 68,4 mm (sans le socle) 439 X 368 X 185 mm (avec le socle) / 3,9 kg Dimension (L x P x H) / poids (Socle HAS) 439 X 290 X 65,5 mm (sans le socle) 59Dimension (L x P x H) / poids (Socle HAS) 439 X 354 X 190 mm (avec le socle) / 4,8 kg Interface de fixation VESA 75 mm x 75 mm (destinée à du matériel de fixation spécialisé (Arm)) Considérations environnementales En fonctionnement Température : 10˚C ~ 40˚C (50˚F ~ 104˚F) Humidité : 10 % ~ 80 %, sans condensation Stockage Température : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Humidité : 5 % ~ 95 %, sans condensation Compatibilité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. L'inter- action entre le moniteur et le système informatique fournira les meilleurs paramètres du moniteur et conditions de fonctionnement. Dans la plupart des cas, l'installation du moniteur s'effectuera automatiquement, à moins que l'utilisateur ne veuille sélectionner d'autres par- amètres. Point acceptable Les écrans TFT-LCD fabriqués à partir de la nouvelle technologie de semi-conducteurs d'une précision de 1 ppm (un millionième) sont utilisés pour ce produit. Cependant, les pixels dans les couleurs ROUGE, VERT, BLEU et BLANC sont parfois plus clairs. Des pixels noirs apparaissent parfois. Il ne s'agit pas d'une mauvaise qualité et son utilisation ne pose aucun problème. Par exemple, le nombre de sous-pixels TFT-LCD contenus dans ce produit est de 3.888.000. Remarque La conception et les caractéristiques peuvent être modifiées sans préavis. Appareils de classe B (appareils de communication d'informations pour un usage domestique) Ce produit est conforme aux directives de compatibilité électromagnétique pour un usage domestique. Il peut être utilisé dans toutes les zones, y compris les zones résidentielles classiques. (Les appareils de CLASSE B émettent moins d'ondes électromagnétiques que les appareils de CLASSE A.) Mode Economie d'énergie Ce moniteur est doté d'un système d'économie d'énergie appelé PowerSaver. Ce dispositif bascule le moniteur en mode veille s’il n’est pas utilisé après un certain délai. Le moniteur retrouve son fonc- tionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économiser de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes. Le système PowerSaver fonctionne avec une carte vidéo compatible VESA DPM installée dans votre ordinateur. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonc- tion. Caractéristiques techniques 60Etat Fonctionnement normal Mode économie d'énergie Couper le courant (bou- ton d'alimentation) EPA/ ENERGY 2000 Indicateur d'ali- mentation Bleu Bleu, clignotement Arrêt Consommation électrique 35 W 1 W 1 W Ce moniteur est conforme aux normes ENERGY STAR

ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPM. En tant que partenaire ENERGY STAR

, SAMSUNG affirme que ce produit répond aux directives ENERGY STAR

Caractéristiques techniques 61Fréquence horizontale Le temps pour balayer une ligne reliant le bord droit au bord gauche horizontal de l'écran s'appelle le Cycle Hori- zontal et le nombre inverse de ce Cycle Horizontal est appelé la Fréquence horizontale. Unité: kHz Fréquence verticale Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou Taux de rafraîchisse- ment. Unité: Hz Généralités Généralités Modèle SyncMaster 943BWX LCD Panneau Size 19 pouces (48 cm) Surface d'affichage 408,24 mm (H) x 255,15 mm (V) Pas des pixels 0,2835 mm (H) x 0,2835 mm (V) Synchronisation Horizontal 30 ~ 81 kHz Vertical 56 ~ 75 Hz Couleur d'affichage 16,7 millions Résolution Résolution optimale 1440 x 900@60 Hz Résolution maximale 1440 x 900@75 Hz Signal d'entrée, Terminé RGB Analogique, DVI(Digital Visual Interface) compatible digital RGB 0,7 Vcc ± 5 % Sync H/V distincte, Composite, SOG Niveau TTL (V haut ≥ 2,0 V, V bas≤ 0,8 V) Fréquence d’horloge maximale 137 MHz Alimentation CA 100 - 240 V~ (+/- 10 %), 50/60Hz ± 3 Hz Câble de signal Câble D-sub 15 broches à 15 broches, détachable Caractéristiques techniques 62Câble de signal Connecteur DVI-D vers DVI-D, détachable Dimension (L x P x H) / poids (socle simple) 439 X 290 X 68,4 mm (sans le socle) 439 X 368 X 185 mm (avec le socle) / 3,9 kg Dimension (L x P x H) / poids (Socle HAS) 439 X 290 X 65,5 mm (sans le socle) 439 X 354 X 190 mm (avec le socle) / 4,8 kg Interface de fixation VESA 75 mm x 75 mm (destinée à du matériel de fixation spécialisé (Arm)) Considérations environnementales En fonctionnement Température : 10˚C ~ 40˚C (50˚F ~ 104˚F) Humidité : 10 % ~ 80 %, sans condensation Stockage Température : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Humidité : 5 % ~ 95 %, sans condensation Compatibilité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. L'inter- action entre le moniteur et le système informatique fournira les meilleurs paramètres du moniteur et conditions de fonctionnement. Dans la plupart des cas, l'installation du moniteur s'effectuera automatiquement, à moins que l'utilisateur ne veuille sélectionner d'autres par- amètres. Point acceptable Les écrans TFT-LCD fabriqués à partir de la nouvelle technologie de semi-conducteurs d'une précision de 1 ppm (un millionième) sont utilisés pour ce produit. Cependant, les pixels dans les couleurs ROUGE, VERT, BLEU et BLANC sont parfois plus clairs. Des pixels noirs apparaissent parfois. Il ne s'agit pas d'une mauvaise qualité et son utilisation ne pose aucun problème. Par exemple, le nombre de sous-pixels TFT-LCD contenus dans ce produit est de 3.888.000. Remarque La conception et les caractéristiques peuvent être modifiées sans préavis. Appareils de classe B (appareils de communication d'informations pour un usage domestique) Ce produit est conforme aux directives de compatibilité électromagnétique pour un usage domestique. Il peut être utilisé dans toutes les zones, y compris les zones résidentielles classiques. (Les appareils de CLASSE B émettent moins d'ondes électromagnétiques que les appareils de CLASSE A.) Mode Economie d'énergie Ce moniteur est doté d'un système d'économie d'énergie appelé PowerSaver. Ce dispositif bascule le moniteur en mode veille s’il n’est pas utilisé après un certain délai. Le moniteur retrouve son fonc- Caractéristiques techniques 63tionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économiser de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes. Le système PowerSaver fonctionne avec une carte vidéo compatible VESA DPM installée dans votre ordinateur. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonc- tion. Etat Fonctionnement normal Mode économie d'énergie Couper le courant (bou- ton d'alimentation) EPA/ ENERGY 2000 Indicateur d'ali- mentation Bleu Bleu, clignotement Arrêt Consommation électrique 35 W 1 W 1 W Ce moniteur est conforme aux normes ENERGY STAR

ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPM. En tant que partenaire ENERGY STAR

, SAMSUNG affirme que ce produit répond aux directives ENERGY STAR

matière d'économie d'énergie. Présélection des modes de temporisation Si le signal transféré à partir de l'ordinateur est le même que les Présélection des modes de tempori- sation, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que la LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran comme suit. Mode d'affichage Fréquence horizontale (kHz ) Fréquence verticale (Hz) Fréquence d'horloge (MHz ) Polarité (H/V) IBM, 640 x 350 31,469 70,086 25,175 +/- IBM, 640 x 480 31,469 59,940 25,175 -/- IBM, 720 x 400 31,469 70,087 28,322 -/+ MAC, 640 x 480 35,000 66,667 30,240 -/- MAC, 832 x 624 49,726 74,551 57,284 -/- MAC, 1152 x 870 68,681 75,062 100,000 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +/+ VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1152 x 864 67,500 75,000 108,000 +/+ VESA, 1280 X 960 60,000 60,000 108,000 +/+ VESA, 1280 X 1024 63,981 60,020 108,000 +/+ Caractéristiques techniques 64Mode d'affichage Fréquence horizontale (kHz ) Fréquence verticale (Hz) Fréquence d'horloge (MHz ) Polarité (H/V) VESA, 1280 X 1024 79,976 75,025 135,000 +/+

Fréquence horizontale Le temps pour balayer une ligne reliant le bord droit au bord gauche horizontal de l'écran s'appelle le Cycle Hori- zontal et le nombre inverse de ce Cycle Horizontal est appelé la Fréquence horizontale. Unité: kHz Fréquence verticale Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou Taux de rafraîchisse- ment. Unité: Hz Caractéristiques techniques 65Information Pour un meilleur affichage Réglez la résolution de l'écran et le taux d'injection de l'écran (taux de rafraîchissement) de l'ordinateur comme indiqué ci-dessous pour profiter de la meilleure qualité d'image. Vous pouvez obtenir une qualité d'image irrégulière si la meilleure qualité d'image n'est pas prévue pour TFT-LCD.

• Résolution : 1440 x 900

• Fréquence verticale (taux de rafraîchissement): 60 Hz Les écrans TFT-LCD fabriqués à partir de la nouvelle technologie de semi-conducteurs d'une précision de 1 ppm minimum (un millionième) sont utilisés pour ce produit. Cepend- ant, les pixels dans les couleurs ROUGE, VERT, BLEU et BLANC sont parfois plus clairs. Des pixels noirs peuvent apparaître parfois. Il ne s'agit pas d'une mauvaise qualité et son utilisation ne pose aucun problème.

• Par exemple, le nombre de sous-pixels TFT-LCD contenus dans ce produit est de

Pour nettoyer le boîtier du moniteur, utilisez une petite quantité du produit de nettoyage recommandé et frottez avec un chiffon doux et sec. N'exercez pas de forte pression sur l'écran LCD, et nettoyez-le avec le plus grand soin. Si vous appuyez trop fortement, vous pourriez l'abîmer. Si vous n'êtes pas satisfait de la qualité de l'image, vous pouvez améliorer l'affichage en exécutant la fonction "Réglage Automatique" sur l'écran qui s'affiche après avoir ap- puyé sur le bouton de fermeture de la fenêtre. Si le bruit subsiste après le réglage automatique, utilisez la fonction Régl. précis/Régl. de base. Lorsque vous regardez une image fixe pendant une longue période, une image résiduelle ou floue peut apparaître. Activez le mode d'économie d'énergie ou utilisez un écran de veille qui affiche une image animée quand vous devez laisser le moniteur inutilisé pendant une longue période. INFORMATIONS SUR LE PRODUIT (Sans rétention d'image) LCD Certains moniteurs LCD ou certaines télévisions peuvent présenter une rémanence lorsque vous passez d'une image à une autre, surtout lorsque la même image est restée affichée longtemps. Ce manuel vous décrit les conditions normales d'utilisation des produits LCD de manière à éviter toute rémanence. Garantie La garantie ne couvre pas les dommages causés par la rétention d'image. Les brûlures d'écran ne sont pas couvertes par la garantie. Qu'est-ce que la rémanence? 66Lors de l'utilisation normale d'un écran LCD, aucune rémanence de pixels ne se produit. Cependant, lorsque la même image est affichée pendant longtemps, une légère différence électrique s'accumule entre les deux électrodes emprisonnant ainsi les cristaux liquides. Cela peut provoquer une accumulation de cristaux liquides dans certaines zones de l'af- fichage. Par conséquent, l'image précédente est maintenue même lors de l'affichage d'une nouvelle image vidéo. Tous les produits servant à l'affichage, y compris les écrans LCD, sont sujets à cette rémanence. Ce n'est pas une défaillance du produit. Pour éviter ce type d'inconvénient, veuillez suivre les suggestions suivantes qui protégeront votre écran LCD. Arrêt, Economiseur d'écran, ou Mode économie d'énergie Ex)

• Éteignez votre appareil s'il ne doit rien afficher.

• Mettez le moniteur hors tension pendant 4 heures après 20 heures d'utilisation

• Mettez le moniteur hors tension pendant 2 heures après 12 heures d'utilisation

• Utilisez un économiseur d'écran si possible

• Un économiseur d'écran monochrome ou celui d'une image en mouvement est re- commandé.

• Réglez le moniteur sur la mise hors tension à l'aide du PC Display Properties Power Scheme. Suggestions pour des applications particulières Ex) Aéroports, gares de transit, marchés financiers, banques et systèmes de contrôle. Nous vous conseillons de paramétrer le programme de votre système d'affichage comme suit: Informations relatives à l'affichage avec le logo ou l'image représentant un cycle. Ex) Cycle: Affiche des informations pendant 1 heure puis affiche un logo ou une image qui bouge pendant 1 minute. Modifie périodiquement la couleur de l'information (utilise 2 couleurs différentes). Ex) Alterne la couleur de l'information toutes les 30 minutes. Evitez d'utiliser une combinaison de caractères et une couleur de fond avec une grande différence de luminance. Evitez d'utiliser des couleurs grises, celles-ci peuvent facilement entraîner une rétention d'image.

• A éviter: des couleurs avec une grande différence de luminance (noir & blanc, gris) Ex) Information 67• Paramètres recommandés: Utilisez des couleurs claires avec peu de différence de lu- minance

• Modifiez la couleur des caractères et celle du fond toutes les 30 minutes Ex)

• Toutes les 30 minutes, modifiez les caractères avec un mouvement. Ex) Le meilleur moyen de protéger votre moniteur contre la rémanence est de régler votre ordinateur ou système sur un programme d'économiseur d'écran lorsque vous ne l'utilisez pas. La rémanence ne peut pas se produire lorsqu'un écran LCD fonctionne dans des conditions normales. Des conditions normales sont définies comme des modes vidéo changeant constamment. Lorsque l'écran LCD fonctionne pendant un certain temps sur un modèle défini (plus de 12 heures), une légère différence de tension peut survenir entre les électrodes qui agissent sur les cristaux liquides (LC) dans un pixel. La différence de tension entre les électrodes aug- mente avec le temps provoquant une mauvaise répartition des cristaux liquides. Si ce phénomène se produit, l'image précédente peut être vue alors que le modèle est modifié. Pour l'éviter, la différence de tension accumulée doit être réduite. Information 68Notre moniteur LCD respecte la norme ISO13406-2 Classe II contre les pixels défail- lants. Information 69Annexe Comment contacter Samsung dans le monde Remarque Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung. North America U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com/us CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com/ca MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com/mx Latin America ARGENTINE 0800-333-3733 http://www.samsung.com/ar

http://www.samsung.com/in/ INDONESIA 0800-112-8888 http://www.samsung.com/id JAPAN 0120-327-527 http://www.samsung.com/jp MALAYSIA 1800-88-9999 http://www.samsung.com/my NEW ZEALAND 0800 SAMSUNG(726-7864) http://www.samsung.com/nz PHILIPPINES 1800-10-SAMSUNG(726-7864) http://www.samsung.com/ph SINGAPORE 1800-SAMSUNG(726-7864) http://www.samsung.com/sg THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th TAIWAN 0800-329-999 http://www.samsung.com/tw VIETNAM 1 800 588 889 http://www.samsung.com/vn Annexe 71Middle East & Africa SOUTH AFRICA 0860-SAMSUNG(726-7864) http://www.samsung.com/za TURKEY 444 77 11 http://www.samsung.com.tr U.A.E 800-SAMSUNG(726-7864) 8000-4726 http://www.samsung.com/mea Conditions Pas de pixels L'image de l'écran est composée de points rouges, vert et bleus. Plus les points sont proches, plus la résolution est élevée. La dis- tance entre deux points de même couleur est appelée 'pas de pixels'. Unité: mm Fréquence verticale L'écran doit être réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour l'utilisateur. La fréquence de répétition par seconde est appelée Fréquence Verticale ou Taux de rafraîchisse- ment. Unité: Hz Exemple : Si une lampe s'allume 60 fois par seconde, on dit qu'elle a une fréquence de 60 Hz. Fréquence horizontale Le temps de balayage d'une ligne reliant le bord droit au bord gauche horizontal de l'écran s'appelle Cycle Horizontal. Le nom- bre inverse du Cycle Horizontal est appelé la Fréquence Horizon- tale. Unité: kHz Méthodes d'entrelacement et de non-entrelacement La méthode non entrelacée consiste à montrer les lignes horizon- tales de l'écran de haut en bas. La méthode d'entrelacement affiche les lignes impaires et ensuite les lignes paires tour à tour. La méth- ode non entrelacée est utilisée pour la majorité des moniteurs pour garantir une image claire. La méthode d'entrelacement est la même que celle utilisée pour les téléviseurs. Plug & Play Ceci est une fonction qui apporte la meilleure qualité d'écran pour l'utilisateur en permettant l' échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le standard in- ternational VESA DDC pour la fonction Plug & Play. Résolution Le nombre de points verticaux et horizontaux utilisés pour com- poser l'image à l'écran est appelé "résolution". Ce nombre déter- mine la précision de l'affichage. Une résolution élevée est adaptée à la réalisation de tâches multiples étant donné que davantage d'informations sur l'image peuvent être affichées à l'écran. Exemple : Si la résolution est de 1440 x 900, cela signifie que l'écran est constitué de 1440 points horizontaux (résolution hori- zontale) et de 900 lignes verticales (résolution verticale). Annexe 72Comment éliminer ce produit Comment éliminer ce produit (déchets d’équipements électriques et électroniques) - Europe uniquement (Applicable dans les pays de l’Union Européen et aux au- tres pays européens disposant de systémes de collecte sélective) Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débar- rasser de ce produit afin qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux. Droits Les informations contenues dans ce document sont soumises à des changements sans préavis. © 2007 Samsung Electronics Co., Ltd. Tous droits réservés. Toute reproduction effectuée sans l’autorisation écrite de Samsung Electronics Co., Ltd. est strictement interdite. Samsung Electronics Co., Ltd. ne pourra pas être tenu pour responsable des erreurs contenues dans le présent document, ni pour les dommages accidentels ou induits résultant de la fourniture, des per- formances ou de l’utilisation de ce matériel. Samsung est une marque de commerce déposée de Samsung Electronics Co., Ltd.; Microsoft, Windows et Windows NT sont des marques de commerce déposées de Microsoft Corporation; VESA, DPM et DDC sont des marques de commerce déposées de Video Electronics Standard Association; le nom et le logo ENERGY STAR

sont des marques de commerce déposées de Environmental Protection Agency (EPA) américaine. En tant que partenaire ENERGY STAR

, Samsung Electronics Co., Ltd. affirme que ce produit répond aux directives ENERGY STAR

en matière d'économie d'énergie. Toutes les autres marques commerciales de produit mentionnées dans ce document peuvent être des marques commerciales déposées de leurs détenteurs respectifs. Annexe
