MODE D'EMPLOI WD14360TDK LG

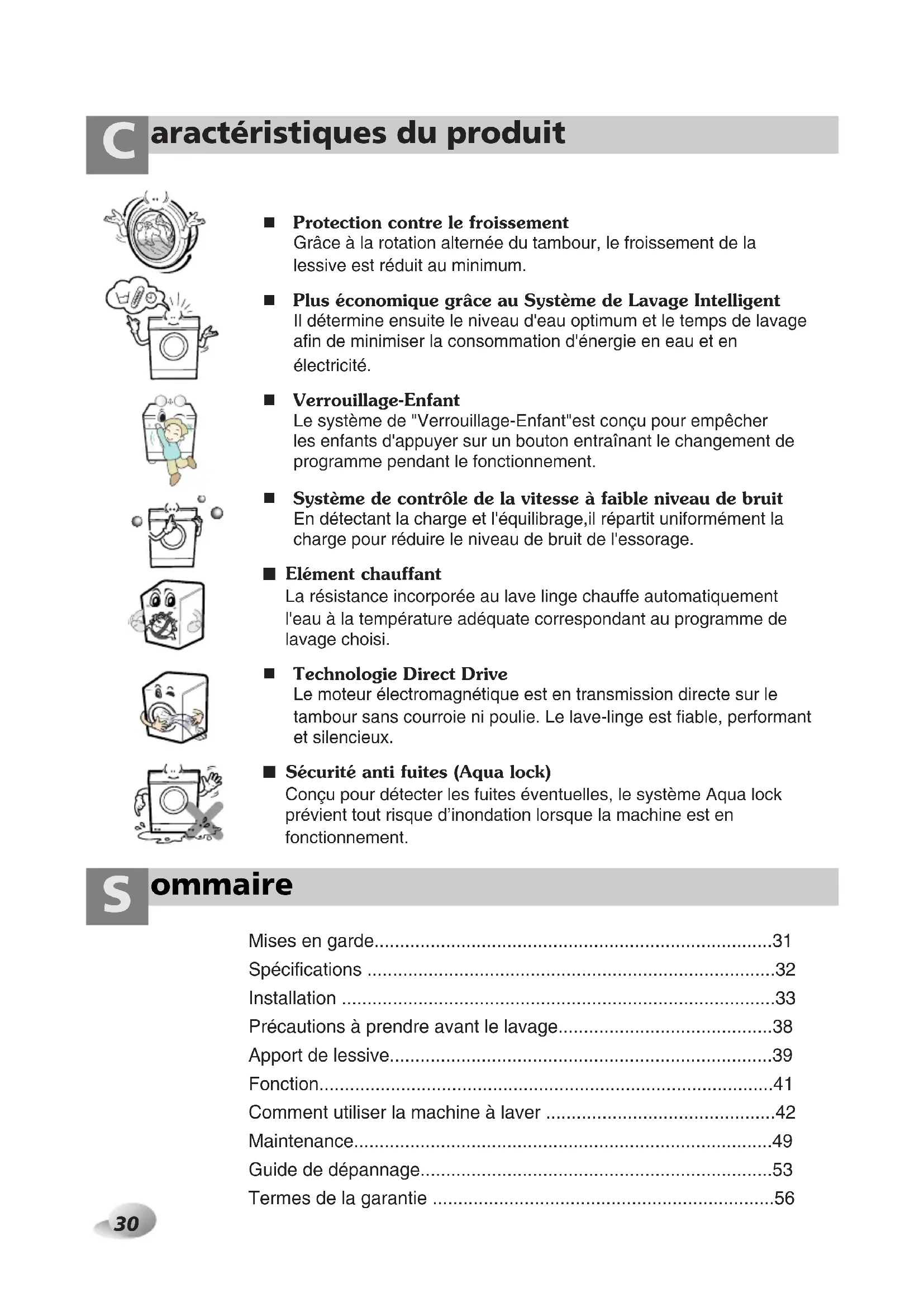

Protection contre le froissement Grâce à la rotation alternée du tambour, le froissement de la lessive est réduit au minimum. Plus économique grâce au Système de Lavage Intelligent Il détermine ensuite le niveau d'eau optimum et le temps de lavage afin de minimiser la consommation d'énergie en eau et en électricité. Verrouillage-Enfant Le système de "Verrouillage-Enfant"est conçu pour empêcher les enfants d'appuyer sur un bouton entraînant le changement de programme pendant le fonctionnement. Système de contrôle de la vitesse à faible niveau de bruit En détectant la charge et l'équilibrage,il répartit uniformément la charge pour réduire le niveau de bruit de l'essorage. ■ Elément chauffant La résistance incorporée au lave linge chauffe automatiquement l'eau à la température adéquate correspondant au programme de lavage choisi. Technologie Direct Drive Le moteur électromagnétique est en transmission directe sur le tambour sans courroie ni poulie. Le lave-linge est fiable, performant et silencieux. ■ Sécurité anti fuites (Aqua lock) Conçu pour détecter les fuites éventuelles, le système Aqua lock prévient tout risque d’inondation lorsque la machine est en fonctionnement.31 ises en garde

Pour votre sécurité, les instructions contenues dans ce manuel doivent êtresuivies afin de minimiser le risque d'incendie ou d'explosion, de chocélectrique ou prévenir les dommages aux biens, les blessures, ou un décès.

Ne pas mettre la main dans la machine si le panier oul'agitateur est en mouvement. Ne pas installer ni stocker le machine á laver dansun endroit exposé aux intempéries. Ne pas toucher aux commandes. Ne pas réparer ni remplacer une pièce de la machineà laver, Ne pas essayer d'effectuer l'entretien, sauf sic'est spécifiquement recommandé dans lesinstructions de maintenance de l'utilisateur ou dans lesinstructions de réparation par l'utilisateur, et à conditionde les comprendre et d'avoir les compétencesnécessaires. Ne pas laisser de matériaux combustibles tels quedes peluches, du papier, des chiffons, des produitschimiques, etc … en dessous et autour de lamachine. Une surveillance étroite est nécessaire si cet appareilest utilisé par ou près des enfants.Ne pas laisser les enfants jouer sur, avec ou àl'intérieur de la machine ou de tout autre appareil. Ne pas laisser la porte du machine á laver ouverteUne porte ouverte peut inciter les enfants à sesuspendre à la porte ou à se glisser à l'intérieur de lamachine à laver. Ne jamais mettre la main dans la machine à laverquand elle est en mouvement. Attendre l'arrêt completdu tambour. Ne pas laver ni sécher des articles qui ont éténettoyés, lavés, trempés dans des substancescombustibles ou explosives ou tachées par cessubstances (telles que la cire, l'huile, la peinture,l'essence, les dégraissants, les solvants de nettoyageà sec, le kérosène, etc …) qui peuvent s'enflammerou exploser. Il se peut que l’huile reste dans la cuveaprès un cycle complet de lavage, ce qui peutprovoquer un incendie pendant le séchage. Parconséquent, ne pas insérez de vêtements imprégnésd’huile. Le processus de lessivage peut réduire le caractèreignifuge des tissus. Pour éviter cela, suivre soigneusement les instructionsde lavage et de précaution du fabricant du vêtement. Ne pas fermer brusquement la porte de la machine àlaver et ne pas essayer d'ouvrir la porte de forcequand elle est verrouillée (Indicateur de verrouillagede la porte ON) pour ne pas endommager la porte dela machine à laver. Pour réduire la possibilité d'un choc électrique, retirerla prise de cet appareil ou débrancher la machine àlaver sur le panneau de distribution domestique enretirant le fusible ou en déconnectant le coupe circuitavant de commencer à effectuer la maintenance ou lenettoyage. Ne jamais essayer de faire fonctionner cet appareil s'ilest endommagé, s'il fonctionne mal, s'il estpartiellement démonté ou si des pièces manquent ousont brisées, y compris un cordon ou une priseendommagés. Si l’appareil a été en contact avec de l’eau, veuillezappeler votre service client.Risque de choc électrique ou d’incendie.

AVERTISSEMENT : Afin de réduire le risque d'incendie, de choc électrique, ou de blessures

pendant l'utilisation du machine á laver prendre les précautions de base suivantes : ATTENTION : Un mauvais branchement du conducteur de terre peut entraîner un risque de choc électrique. Si vous avez des doutes sur la mise à la terre correcte de l'appareil, faitesappel à un électricien ou à un dépanneur qualifié. Ne pas modifier la fiche fournie avecl'appareil - si elle ne va pas dans la prise, faire installer une prise adaptée par un électricienqualifié.Cet appareil doit être mis à la terre. En cas de mauvais fonctionnement ou de panne, la mise àla terre réduira le risque de choc électrique en fournissant un chemin de moindre résistancepour le courant électrique. Cet appareil est équipé d'un cordon comportant un conducteur deterre et une prise de terre• Ne pas utiliser d'adaptateur et ne pas retirez la prise de terre.• Si vous ne disposez pas d'une prise adaptée, consultez un électricien. INSTRUCTIONS IMPORTANTES

Nom : Machine à laver à chargement frontal Alimentation électrique : 220-240 V~, 50Hz Dimensions : 600 mm(L) x 550 mm(P) x 850 mm(H) Poids : 58 kg Capacité de lavage : 7 kg Watt Max. : 2100 W Vitesse d'essorage : Pas d'essorage/Arrêt cuve pleine/400/600/800/1000/1400 [WD-1436(0~9)TDK] Pas d'essorage/Arrêt cuve pleine/400/600/800/1000/1200 [WD-1236(0~9)TDK] Pas d'essorage/Arrêt cuve pleine/400/600/800/900/1000 [WD-1036(0~9)TDK] Consommation d'eau : 49 litres(7 litres / kg ) Pression d'eau admissible : 0,3-10 kgf/cm

(30-1000kPa) ❋ L'apparence et les spécifications peuvent varier sans préavis dans le but d'améliorer la qualité des unités. Spanner

Accessoires Prise de courant Si le cordon de raccordement est endommagé,le faire remplacer par le fabricant ou par ses dépanneurs ou par un technicien qualifié afin d'écarter tout danger. Panneau de commande Tambour Tiroir (Pour le détergent et l'adoucissant) Porte Vis de vidange Capot de couvercle inférieur Tuyau d'admission (1EA) Clé Couvercle inférieur Pied de mise à niveau Filtre de la pompe de vidange33 nstallation

(Selon les modèles, lesupport d’emballage nepeut être utilisé.)

1. Les 4 vis spéciales sont serrées pour

prévenir tous dommages internespendant le transport.Avant de faire fonctionner la machine àlaver, enlever les vis ainsi que lesbondes en caoutchouc.• Ne pas les enlever pourrait provoquerune forte vibration, du bruit et un mauvaisfonctionnement.3. Enlever les 4 vis ainsi que les bondes en caoutchouc en tordant légèrement la bonde. Garder les 4 vis et la clé pourune utilisation future.• Conserver les vis de transport pour les réinstaller en cas de transports ultérieurs. L'appareil est muni de vis pour le transport afin de prévenir tous dommages internes pendant le transport.

2. Dévisser les 4 vis avec la clé fournie. 4. Obturer les trous avec les capuchons

Enlèvement des vis de transport Installer ou stocker dans un endroit qui ne soit pas exposé à des températures inférieures à zéro ouaux intempéries. La mise à la terre de la machine doit respecter tous les codes et décretsgouvernementaux en vigueur.Dans certains pays sujets à des infections de cafards ou autres insectes, maintenez votre appareilélectroménager et son environnement propre. Les dégâts causés par les cafards ou autres insectesne seront pas pris en compte par la garantie.

• Enlever l’emballage puis démonter les vis et les écrous sécurisant le transport avant d’utiliser le lave-linge. 󳢹 Lors du déballage, enlever le support additionnel placé au milieu de l’embase. Base PackingWasherPacking Support Lave-lingeEmbase d’emballageSupportd’emballage34 nstallation

Sol de niveau : La pente admissible sous la machine est de 1° Prise de courant : Elle doit être à 1,5 mètres d’un côté de la machine. Ne pas brancher plusieurs appareils afin de ne pas surcharger la prise. Dégagement supplémentaire : A prévoir pour le mur, la porte et le sol (10cm : arrière /2cm :côtés droit & gauche) Ne jamais placer ni stocker de produits de lavage sur le dessus de la machine à laver.

Emplacement nécessaire pour l'installation

Tuyau de vidangeBac de lavageMachine à laverapprox. 2cm

Mise en place Installer le lave-linge sur un sol dur et plat. S ‘assurer de la libre circulation de l’air autour et dessous la machine non entravée par un tapis, une carpette etc.

• Ne jamais tenter de corriger tout défaut de planéité du sol en plaçant des cales en bois, en carton ou autres matériaux sous les pieds de la machine.

• S ‘il est impossible de placer la machine ailleurs qu’à proximité d’une gazinière ou d’une source de chaleur, un isolant thermique de (85 x 60 cm) recouvert d’une feuille d’aluminium côté gazinère ou source de chaleur doit être placé entre les deux appareils.

• Le lave-linge doit être installé dans des pièces où la température ne descend pas au-dessous de 0°C.

• S’assurer lors de l’installation du lave-linge qu’il est accessible facilement à un technicien en cas d’intervention.

• Le lave linge mis en place, régler les quatre pieds au moyen de la clé fournie et s’assurer de la stabilité de l’appareil veiller à ce qu’un dégagement d’environ 20 mm soit respecté entre le panneau du lave-linge et le système d’évacuation de l’eau de vidange.35 nstallation

▶La pression d'alimentation d'eau doit être comprise entre 30kPa et 1000kPa (0,3~10kgf/cm

▶Ne pas tirer ni fausser le filetage lors de la connexion du tuyau d'admission à la valve. ▶Si la pression d'arrivée d'eau est supérieure à 1000kPa, un dispositif de décompression devra être installé.

• Deux bagues sont fournies avec le tuyau d'admission d'eau dans le raccord de la valve afin de prévenir les fuites d'eau.

• Vérifier l'étanchéité des connexions de la machine à laver en faisant tourner complètement le robinet.

• Vérifier périodiquement l'état du tuyau et remplacer le si nécessaire.

• S'assurer que le tuyau ne forme pas de coudes et qu'il n'est pas écrasé.

La machine à laver doit être connectée à la conduite d'eau principale par un jeu de tuyaux neufs. Ne jamais utiliser un ancien jeu de tuyaux.

Connexion du tuyau d'alimentation en eau

1. Ne pas utiliser de rallonge ni d'adaptateur double.

2. Si le cordon d'alimentation est endommagé, le faire remplacer par le fabricant ou par ses dépanneurs ou par un

technicien qualifié afin d'écarter tout danger.

3. Après utilisation, toujours débrancher la machine et arrêter l'alimentation d'eau.

4. Connecter la machine à une prise avec mise à la terre conformément aux réglementations de câblage en vigueur.

5. La position de l'appareil doit permettre d'accéder facilement à la prise.

Ne confiez cet appareil pour réglage ou réparation qu’à un technicien qualifié du service après-vente. Les réparations effectuées par toutes personnes non-qualifiées peuvent provoquer des dommages ou de sérieuses avaries. Pour toute réparation, contactez le service après-vente. Ne pas entreposer le lave-linge dans une pièce où la température est amenée à descendre sous zéro. Les tuyaux gelés peuvent se fendre. A températures négatives, la fiabilité des composants électroniques peut se trouver altérée. Si le lave-linge est livré pendant l’hiver et que la température est négative : entreposez-le quelques heures dans une pièce à température ambiante avant de le mettre en marche.

Raccordement électrique AVERTISSEMENT concernant le cordon d’alimentation Pour la plupart des appareils électroménagers, il est conseillé d’effectuer le branchement sur un circuit dédié, c’est-à- dire une prise unique qui n’alimente que l'appareil en question et sur laquelle aucune autre prise ni aucun circuit de dérivation ne vient s’ajouter. Reportez-vous à la page des spécifications de ce manuel de l’utilisateur pour connaître les consignes adéquates. Ne surchargez pas les prises murales. Cela présente un danger, au même titre que des prises murales ou des rallonges disloquées ou endommagées, des cordons d’alimentations effilochés ou une gaine d’isolation électrique défectueuse or craquelée. L’un ou l’autre de ces cas de figure pourrait être à l’origine d’une électrocution ou d’un incendie. Contrôlez régulièrement le cordon électrique de votre appareil électroménager. S’il paraît endommagé ou détérioré, débranchez-le, cessez d’utiliser votre appareil et demandez à un réparateur agréé qu’il remplace le cordon par un cordon strictement identique. Protégez le cordon d’alimentation contre tout mauvais traitement physique ou mécanique en évitant par exemple de le vriller, de l’entortiller, de le pincer, de le prendre dans une porte ou de marcher dessus. Faites particulièrement attention aux branchements, aux prises murales et au point de sortie du cordon d’alimentation de l’appareil. AVERTISSEMENT Raccord de tuyauJoint en caoutchouc Raccord de tuyauJoint en caoutchouc36 nstallation

• Le tuyau de vidange ne devra pas être placé à plus de 100 cm au dessus du sol.

• Une fixation appropriée du tuyau de vidange protégera le sol des dommages résultant d'une fuite d'eau.

• Si le tuyau de vidange est trop long, ne pas le mettre dans la machine à laver, pour éviter un bruit anormal.

• Maintenir solidement le bac du tuyau de vidange avec un lien lorsque vous l'installez.

• Une fixation appropriée du tuyau de vidange protégera le sol des dommages dus à une fuite d'eau. Ce lave-linge n’est pas conçu pour être utilisé en environnement instable, tel que dans les avions, les caravanes etc. Avant de partir en vacances ou lorsque le lave-linge ne sera pas utilisé durant une période prolongée, fermez le robinet d’arrivée d’eau, surtout si la pièce ne dispose pas de bouche d’évacuation d’eau.37 nstallation

1. Pour réduire les vibrations et les bruits excessifs, installer la

machine sur un sol stable et de niveau, de préférence dans un coinde la pièce.

2. Si le sol est inégal, régler les pieds de mise à niveau (ne pas

insérer de pièces de bois, etc … sous les pieds). S'assurer que les quatre pieds sont stables et reposent sur le sol et vérifier ensuite que l'appareil est parfaitement de niveau (utiliser un niveau à bulle d'air). Après le réglage des pieds, serrer l’écrou de blocage en tournant dans lesens inverse des aiguilles d’une montre.❊ Vérification en diagonaleSi on appuie sur les bords de la plaque supérieure de la machine à laveren diagonale, la machine ne doit absolument pas bouger d'un pouce versle haut ni vers le bas(Veillez à vérifier les deux directions)Si la machine bouge quand on pousse la plaque supérieure de la machineen diagonale, réajuster les pieds. Sols en béton Parquets• La surface d’installation doit être propre, sèche et de niveau.• Installer le lave-linge sur un sol dur et plat. Carrelage (Sols glissants)• Découpez un adhésif anti-dérapant en deux morceaux de 70x70mm. Collez les sur le sol aux emplacementsprévus des pieds de la machine. Placez l’appareil et régler les pieds pour qu’ils soient à niveau.• Les parquets sont particulièrement sensibles aux vibrations.• Pour éviter les vibrations nous vous recommandons de placer des coupelles encaoutchouc d’au moins 15 mm d’épaisseur sous chaque pied et de sécuriserl’installation en faisant reposer la machine sur deux soliveaux.• Si possible installer la machine dans un angle de la pièce à l’endroit le plus stable. Insérer les coupelles de caoutchouc pour réduire les vibrations. Vous pouvez vous procurer les coupelles de caoutchouc en les commandant au SAV de LG sous la référence4620ER4002B.Important!• Un positionnement et une mise à niveau approprié du lave-linge assurent un fonctionnement prolongé,régulier et fiable du lave-linge.• La machine doit être absolument horizontale et être stable. • Le lave-linge ne doit pas « basculer » lors d’une pression sur les angles supérieurs.• La surface d’installation doit être propre, sans cire ni autres produits d’entretien des sols. • Veillez à ce que les pieds restent sec. Dans le cas contraire, l’appareil pourrait glissé. Rubber Cup elles encaoutchouc REMARQUE Un plancher en bois ou suspendu peut provoquer des vibrations excessives ou des erreurs d’équilibrage de charge. REMARQUE Dans le cas où la machine est installée en hauteur, elle doit être solidement amarée afin d’éviter tout risque de chute.38 récautions á prendre avant le lavage

1. Etiquettes d'entretien

Chercher l'étiquette d'entretien sur vos vêtements. Vous connaîtrez ainsi la composition du textile et la façon de le laver.

Pour un meilleur résultat, trier les vêtements. Préparer les charges qui peuvent être lavées avec un même cycle de lavage. La température de l’eau et la vitesse d’essorage varient en fonction des différents textile. Séparer toujours les cotons foncés des cotons claires et du blanc. Laver les couleurs séparément pour éviter qu'elles ne déteignent sur les blancs. Eviter si possible, de laver des articles très sales avec des articles peu sales Salissure (Très sale, Normal, peu sale) : Séparer les vêtements en fonction du degrés de salissure. Couleurs (Pâles, Clairs, Foncés) : Séparer le linge blanc et le linge de couleur. Peluche (Textiles pelucheux, Textiles, capteurs ) : Laver séparément les textiles pelucheux et les textiles capteurs de peluche. Textiles pelucheux : tissu éponge,serviettes de toilette, langes Textiles capteurs de peluches : synthétiques,velours côtelés, chaussettes

3. Précautions à prendre avant le chargement

Mixer la charge avec des articles de différentes tailles. Charger les articles les plus volumineux en premier. Ils ne doivent pas représenter plus de la moitié de la charge de lavage. Ne pas laver un article seul afin d'eviter un déséquilibre de la charge. Si tel était le cas, ajouter un ou deux articles similaires. Précautions à prendre avant le lavage Avant la première utilisation Sélectionnez un cycle (Coton 60°C, mettre une demi dose de détergent) et faire tourner l’appareil à vide. Cela permettra d’évacuer les éventuels résidus de fabrication.

• Vérifier que toutes les poches sont vides. Des objets tels que des clous, des pinces à cheveux, des allumettes, des stylos, des pièces de monnaie ou des clés peuvent endommager votre lave-linge et vos vêtements.

• Fermer les fermetures à glissière,à crochets et les boutons pressions pour éviter que les vêtements ne s'accrochent les uns aux autres

• Eliminer auparavant les salissures et les taches sur les cols et les poignets avec un peu de détergent dissous dans l'eau.

• Le tambour de lavage devra être nettoyé de temps en temps.

• Les petits articles métalliques tels que les trombones, les punaises, les clés ou autres épingles à nourrisse peuvent endommager le tambour et engendrer des points de rouille. Veillez à bien vider vos poches.39 pport de lessive

• Prélavage + Lavage ➔

• Ne pas dépasser la ligne de remplissage maximum. En cas de dépassement, l'adoucissant pourrait être distribué trop tôt et tâcher les vêtements.

• Ne pas laisser l'adoucissant dans le bac à produits plus de deux jours. (L'adoucissant pourrait durcir)

• L'adoucissant sera automatiquement ajouté pendant le cycle de rinçage.

• Ne pas ouvrir le tiroir au moment de l'arrivée d'eau.

• Les solvants (White spirit, acétone, etc) ne doivent jamais être utilisés.

2. Ajout d’adoucissant

Ajout de lessive et d'adoucissant MAX max REMARQUE Ne pas verser l'adoucissant directement sur les vêtements.pport de lessive

• Le détergent devra être utilisé selon les instructions de son fabricant.

• Utiliser trop de détergent peut entrainer des disfonctionnements qui se traduiront par une formation excessive de mousse, un alourdissement du tambour et un mauvais résultat de lavage.

• Si vous utilisez du détergent en poudre veillez à ce qu'il soit conçu pour une utilisation en machine.

• Il peut être nécessaire d'ajuster la quantité de détergent en fonction de la température et de la dureté de l'eau,du poids et du niveau de saleté de la charge. Pour un meilleur résultat, éviter une formation excessive de mousse.

4. Adoucisseur d’eau

• L’utilisation d’un adoucisseur d’eau peut être nécessaire dans les régions où l’eau est extrêmement calcaire. Respectez les quantités indiquées sur l’emballage. Ajoutez d’abord le détergent puis l’adoucisseur. - Utilisez la même quantité de détergent que celle recommandée pour les zones d’eau douce. Suggestions Pleine charge : selon les recommandations du fabricant. Charge partielle : 3/4 de la quantité normale. Charge minimum : 1/2 de la charge totale.

• Le détergent est libéré par le distributeur au début du cycle.

3. Dosage du détergent

1) Ouvrir la porte et placer les tablettes

5. Utilisation de tablettes

2) Charger le linge dans le tambour.

Programmes recommandés en fonction du type de linge ❋ Eco : Quand la fonction Eco est sélectionnée, la température de l’eau est réduite et le temps de lavage est prolongé afin de vous permettre de réaliser des économies d’énergie. ❋ Intensif : L’option “Intensif ” est dédiée au linge très sale. ❋ Les programmes avec option “Intensif ” ont été testés conformément aux normes EN60456 et IEC60456. ❋ Rinçage

: Si vous désirez prolonger le temps de rinçage, la fonction Rinçage

éliminera toute trace dedétergent. ❋ Prélavage : Si la lessive est très sale,il est recommandé d ’utiliser le programme de prélavage. Le mode Prélavage est disponible dans les programmes Coton et Textiles Synthétiques. ❋ Anti-froissage : Pour éviter les plis, sélectionnez cette option en même temps que l ’essorage. ❋ Rinçage Extra : Pour un rinçage très efficace et en profondeur vous pouvez choisir l’option “Rinçage Extra”. Articles grand teint (chemises, chemises de nuit, pyjamas...) et coton blanc peu sale (dessous...) Polyamide, acrylique, polyester Type de textile similaire aux textiles en coton dt synthétiques. Articles délicats et lainages à laver à la main Délicats linge fragile (rideaux...) Linge épais qui absorbebeaucoup d’eau .Programme pour éliminerles tâches à base deprotéine .Lavage pour vêtementenfant 30˚C(Froid)60˚C (30°C, 40°C, 60°C-Eco, 95°C ) 40˚C (30˚C, 60°C) 30°C30˚C(40°C, Froid)60˚C(95°C)60˚C95˚C- Rinçage Extra- Intensif- Super- Prélavage- Anti-froissage - Rinçage Extra- Intensif- Super- Prélavage- Anti-froissage - Rinçage Extra- Intensif- Super- Anti-froissage - Intensif- Super- Anti-froissage - Super- Anti-froissage NominaleMoins de3.0 kgMoins de2.0 kgMoins de6.0 kg Coton Synthétiques Rapide 30‘ Lavage à la main/Laine Délicat Couette Bio Univers blanc NominaleNominaleMoins de2.0 kgMoins de2.0 kg Program Fabric Type Proper Temp. Option Maximum Load42 omment utiliser la machine à laver

• Pour démarrer, appuyer sur le bouton Marche.

• Appuyer sur le bouton Départ/Pause.

• Etat initial – Lavage : uniquement lavage principal – Rinçage : 3 fois – Essorage :

1000 rpm [WD-1036(0~9)TDK] – Température de l'eau : 60°C – Programme : Coton

• Pour démarrer, appuyer sur le bouton Marche.

• Sélectionner les fonctions que vous voulez utiliser, en appuyant sur chaque bouton. Pour sélectionner les fonctions, voir de la page 43 à la page 48

• Appuyer sur le bouton Départ/Pause.

1. Utilisation du cycle de lavage

dans les conditions initiales

2. Sélection manuelle du

programme Temps restantArrêt cuve pleine40040060060080080010001000

RinRinçage Extraage Extra IntensifIntensif PrPrélavagelavage Anti-froissage Anti-froissage SuperSuperPas d'essorage EssorageCoton Eco SynthSynthétiquestiques Rapide 30‘ RinRinçage / Essorage age / Essorage Départ/Pause Marche/ArrMarche/ArrêtUnivers blancUnivers blancCouette DélicatLavage à la main/LaineDétectiontectionLavageLavage RinRinçageage Essorage Bio43 omment utiliser la machine à laver

RinRinçage Extraage Extra IntensifIntensifPrélavagelavageAnti-froissage Anti-froissage SuperSuperPas d'essorage EssorageCoton Eco SynthSynthétiquestiques Rapide 30‘ RinRinçage / Essorage age / Essorage Départ/Pause Marche/ArrMarche/Arrêt Univers blancUnivers blancCouette DélicatLavage à la main/Laine Détectiontection LavageLavage RinRinçageage Essorage Bio (1) Cadran :Programme(2) Bouton :Départ/Pause(3) Cadran :Essorage(4) Bouton :Rinçage Extra(5) Bouton :Intensif(6) Bouton :Super(7) Bouton :Prélavage(8) Bouton :Anti-froissage(9) Verrouillage-Enfant(10) Bouton :Marche/Arrêt(11) Bouton :Départ différé Option

• La touche Option sert à sélectionner l’option désirée.

• Si la lessive est très sale, utilisez la fonction “Prélavage ”.

• La fonction Prélavage est disponible dans les programmes Coton, Bio, Univers blanc et Synthétiques.

• Pour un rinçage très efficace et en profondeur vous pouvez choisir l’option “Rinçage Extra”.

• Vous pouvez sélectionner cette option pour tous les cycles, Lavage à la main/Laine, Délicat et Rapide 30'.

• L’option “Intensif ” est dédiée au linge très sale.

• Lorsque l’option « Intensif » est sélectionnée, le temps de lavage peut être prolongé, selon le programme sélectionné.

• Si vous désirez augmenter l’effet du rinçage,la fonction Super éliminera toutes les traces de détergent.

• Le choix de la fonction Super augmente le temps et la quantité d ’eau de rinçage.

• Pour éviter les plis, sélectionnez cette option en même temps que l’essorage. Si le voyant est allumé, cette fonction a été sélectionnée. Arrêt cuve pleine

Pas d'essorage Essorage Départ/Pause Marche/Arrêt Départ/PauseDépart/Pause Temps restant Temps restant Rinçage Extra Intensif Prélavage Anti-froissage Super Prélavage Super Prélavage Super Prélavage Super Prélavage Super Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Départ/Pause Marche/Arrêt Coton Eco Synthétiques Rapide 30‘ Rinçage / Essorage Univers blanc Couette Délicat Lavage à la main/ Laine Bio44 omment utiliser la machine à laver

• En appuyant sur le cadran Essorage, on peut choisir le nombre de tours/minute de l'essorage

1. Sélection de l'essorage

Arrêt cuve pleine 40060080010001400Pas d'essorage Essorage Départ/Pause Marche/Arrêt Départ/PauseDépart/Pause Temps restant Temps restant Rinçage Extra Intensif Prélavage Anti-froissage Super Prélavage Super Prélavage Super Prélavage Super Prélavage Super Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage ArrArrêt cuve pleinet cuve pleine

Pas d'essorage Essorage Départ/Pause Marche/Arrêt Coton Eco Synthétiques Rapide 30‘ Rinçage / Essorage Univers blanc Couette Délicat Lavage à la main/ Laine Bio Arrêt cuve pleine 40060080010001400Pas d'essorage Essorage Départ/Pause Marche/Arrêt Départ/PauseDépart/Pause Temps restant Temps restant Rinçage Extra Intensif Prélavage Anti-froissage Super Prélavage Super Prélavage Super Prélavage Super Prélavage Super Arr Arr êt cuve pleine t cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Départ/Pause Marche/Arrêt Coton Eco Synthétiques Rapide 30‘ Rinçage / Essorage Univers blanc Couette Délicat Lavage à la main/ Laine Bio Arrêt cuve pleine 40060080010001400Pas d'essorage Essorage Départ/Pause Marche/Arrêt Départ/PauseDépart/Pause Temps restant Temps restant Rinçage Extra Intensif Prélavage Anti-froissage Super Prélavage Super Prélavage Super Prélavage Super Prélavage Super Arrêt cuve pleine

Pas d'essorage Essorage Arr Arr êt cuve pleine t cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Départ/Pause Marche/Arrêt Coton Eco Synthétiques Rapide 30‘ Rinçage / Essorage Univers blanc Couette Délicat Lavage à la main/ Laine Bio Arr Arr êt cuve pleine t cuve pleine

Pas d'essorage Essorage Essorage Départ/Pause Marche/Arrêt Départ/PauseDépart/Pause Temps restant Temps restant Rinçage Extra Intensif Prélavage Anti-froissage Super Prélavage Super Prélavage Super Prélavage Super Prélavage Super Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Départ/Pause Marche/Arrêt Coton Eco Synthétiques Rapide 30‘ Rinçage / Essorage Univers blanc Couette Délicat Lavage à la main/ Laine Bio

• Le nombre de tours/minute de l'essorage estdisponible en fonction du programme comme suit.WD-1436(0~9)TDK -Coton, Rinçage+Essorage, Rapide 30‘, Bio Pas d'essorage Arrêt cuve pleine

- Synthétiques, Lavage à la main/Laine Pas d'essorage Arrêt cuve pleine

- Synthétiques, Lavage à la main/Laine Pas d'essorage Arrêt cuve pleine

- Synthétiques, Lavage à la main/Laine Pas d'essorage Arrêt cuve pleine

- Délicat, Couette, Univers blanc Pas d'essorage – Arrêt cuve pleine – 400 – 600 – 800

• Si la fonction Pas d'essorage est sélectionnée, la machine à laver s'arrête en fin de vidange de l'eau. Essorage:

1. Appuyer sur le bouton Marche.

2.Définissez la vitesse d ’essorage souhaitée en appuyant sur le bouton Essorage. 3.Appuyer sur le bouton Départ/Pause.

[WD-1036(0~9)TDK] [WD-1236(0~9)TDK] [WD-1436(0~9)TDK]45

omment utiliser la machine à laver

Arrêt cuve pleine 40060080010001400Pas d'essorage Essorage Départ/Pause Marche/Arrêt Départ/PauseDépart/Pause Temps restant Temps restant Rinçage Extra Intensif Prélavage Anti-froissage Super Prélavage Super Prélavage Super Prélavage Super Prélavage Super Arrêt cuve pleine

1200Pas d'essorage Essorage Arrêt cuve pleine

1400Pas d'essorage Essorage Arrêt cuve pleine

1000Pas d'essorage Essorage Départ/Pause Marche/Arrêt Coton Eco Synth Synth étiques tiques Rapide 30‘ Rin Rin çage / Essorage age / Essorage Univers blanc Couette Délicat Lavage à la main/ Laine Bio Temp. de l'eau

• On peut sélectionner la température de l'eau en appuyant sur le cadran du Programme. - Froid - 30°C / 40°C / 60°C / 95°C

• La température de l''eau peut être sélectionnée comme ci-dessous en fonction du programme. The required temperature lamp will light up for identification. For the more detailed information, please refer to the page41. Verrouillage-Enfant Arrêt cuve pleine 40060080010001400Pas d'essorage Essorage Départ/Pause Marche/Arrêt Départ/PauseDépart/Pause Temps restant Temps restant Rinçage Extra Intensif Prélavage Anti-froissage Super Prélavage Super Prélavage Super PrélavageSuper Prélavage Super Arrêt cuve pleine

1200Pas d'essorage Essorage Arrêt cuve pleine

1400Pas d'essorage Essorage Arrêt cuve pleine

1000Pas d'essorage Essorage Départ/Pause Marche/Arrêt Coton Eco Synthétiques Rapide 30‘ Rinçage / Essorage Univers blanc Couette Délicat Lavage à la main/ Laine Bio Arrêt cuve pleine 40060080010001400Pas d'essorage Essorage Départ/Pause Marche/Arrêt Départ/PauseDépart/Pause Temps restant Temps restant Rinçage Extra Intensif Prélavage Anti-froissage Super Prélavage Super PrélavageSuper Prélavage Super Prélavage Super Arrêt cuve pleine

1200Pas d'essorage Essorage Arrêt cuve pleine

1400Pas d'essorage Essorage Arrêt cuve pleine

1000Pas d'essorage Essorage Départ/Pause Marche/Arrêt Coton Eco Synthétiques Rapide 30‘ Rinçage / Essorage Univers blanc Couette Délicat Lavage à la main/ Laine Bio Arrêt cuve pleine

Pas d'essorage Essorage Départ/Pause Marche/Arrêt Départ/Pause part/Pause Départ/Pause part/Pause Temps restant Temps restant Rinçage Extra Intensif Prélavage Anti-froissage Super Prélavage Super Prélavage Super Prélavage Super

élavage lavage Super Super Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Départ/Pause Marche/Arrêt Coton Eco Synthétiques Rapide 30‘ Rinçage / Essorage Univers blanc Couette Délicat Lavage à la main/ Laine Bio Cette fonction peut être utilisée pour verrouiller les boutons afin de prévenir toute intervention d'un enfant ou de personnes handicapées.

• Le verrouillage-enfant est actionné en appuyant simultanément sur le bouton Super et sur le bouton Prélavage. (Environ trois secondes)

• Lorsque l'option Verrouillage-Enfant est sélectionnée aucun bouton ne peut être actionné.

• Pour désactiver le système Verrouillage- Enfants, appuyer de nouveau et simultanément sur les boutons Super et sur le bouton Prélavage. (Environ trois secondes)

• Si vous voulez changer le programme alors que le Verrouillage-Enfant est activé :

1. Appuyer à la fois sur

Super et sur le bouton Prélavage. (Environ trois secondes)

2. Appuyer sur le bouton Départ/Pause.

3. Passer sur le programme désiré et appuyer

sur le bouton Départ/Pause.

• Le Verrouillage-Enfants peut être installé à tout moment et il est automatiquement annulé en cas d'erreur de fonctionnement. Arrêt cuve pleine

Pas d'essorage Essorage Départ/Pause Marche/Arrêt Départ/PauseDépart/Pause Temps restant Temps restant Rinçage Extra Intensif Prélavage Anti-froissage Super Prélavage Super Prélavage Super Prélavage Super Prélavage Super Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Départ/Pause Marche/Arrêt Coton Eco Synthétiques Rapide 30‘ Rinçage / Essorage Univers blanc Couette Délicat Lavage à la main/ Laine Bio

3. Arrêt cuve pleine

• Si vous désirez laissez les articles dans la machine sans les essorer après rinçage afin de les empêcher de se froisser, sélectionnez la fonction A.C.P en appuyant sur la touche Essorage.

• Lorsque la machine est arrêtée en cuve pleine, pour effectuer la vidange ou l’essorage,appuyez sur la touche Programme puis Essorage. (Essorage) Si le voyant est allumé, cette fonction a été sélectionnée.46 omment utiliser la machine à laver

Préparation du lavage avant de lancer la fonction "Départ différé" – Ouvrir le robinet d'eau. – Charger le linge et fermer la porte. – Mettre le détergent et l''adoucissant dans le tiroir.

• Programmation du "Départ différé" – Appuyer sur le bouton Marche. – Appuyer sur le bouton Programme pour sélectionner le programme souhaité. – Appuyer sur le bouton Départ différé et programmer le temps choisi. – Appuyer sur le bouton Départ/Pause. (":" clignotement)

• Si vous appuyez sur le bouton Départ différé, "3:00" s'affiche. La durée maximale est de 19:00 heures et la durée minimale de 3:00 heures.

• Si on a appuyé sur le bouton Départ différé, "3:00" s'affiche. Le temps maximum de temporisation est de 19 heures et le temps minimum est de 3 heures.

• Chaque pression sur le bouton fait avancer le temps de temporisation d'une heure.

• Pour annuler la temporisation, appuyer sur le bouton Marche.

• Départ différé est le "temps prévu" à partir du moment de la sélection jusqu'à la fin du cycle de lavage ou du traitement sélectionné.

• En fonction de l'arrivée d'eau et de la température, la temporisation et le temps de lavage réel peuvent varier. Arrêt cuve pleine 40060080010001400Pas d'essorage Essorage Départ/Pause Marche/Arrêt Départ/PauseDépart/Pause Temps restant emps restant Temps restant emps restant Rinçage Extra Intensif Prélavage Anti-froissage Super Prélavage Super Prélavage Super Prélavage Super Prélavage Super Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Départ/Pause Marche/Arrêt Coton Eco Synthétiques Rapide 30‘ Rinçage / Essorage Univers blanc Couette Délicat Lavage à la main/ Laine Bio Programme

• 10 programmes sont disponibles en fonction du type de linge.

• Les lampes s ’allument en fonction des programmes sélectionnés.

• Lors qu'on a appuyé sur le bouton Départ/Pause le programme Coton est automatiquement sélectionné. – En tournant la molette de sélection des programmes, la température de l’eau est automatiquement sélectionnée.“Coton – Eco – Synthétiques – Rapide 30‘ – Rinçage/Essorage – Lavage à la main/Laine – Délicat – Couette – Bio – Univers blanc”. En ce qui concerne le type de linge pour chaque programme, voir page 41. Arrêt cuve pleine

Pas d'essorage Essorage Départ/Pause Marche/Arrêt Départ/PauseDépart/Pause Temps restant Temps restant Rinçage Extra Intensif Prélavage Anti-froissage Super Prélavage Super Prélavage Super Prélavage Super Prélavage Super Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Départ/Pause Marche/Arrêt Coton Eco Synth Synth étiques tiques Rapide 30‘ Rin Rin çage / Essorage age / Essorage Univers blanc Couette Délicat Lavage à la main/ Laine Bio47 omment utiliser la machine à laver

• Lorsqu'on a appuyé sur le bouton Marche, la machine à laver est prête à fonctionner selon le programme Coton.Et les autres fonctions initiales suivent.• Donc, si vous voulez faire fonctionner lecycle de lavage sans sélectionner leprogramme, appuyez seulement sur le bouton Départ/Pause et la machine à laver se mettra en marche. Programme initial [WD-1036(0~9)TDK]-Programme Coton / Lavage principal /Rinçage Normal /1000 rpm / 60°C [WD-1236(0~9)TDK]-Programme Coton / Lavage principal /Rinçage Normal /1200 rpm / 60°C [WD-1436(0~9)TDK]-Programme Coton / Lavage principal /Rinçage Normal /1400 rpm / 60°C
• On utilise le bouton Départ/Pause pour le cycle de lavage et autres, ou pourfaire un arrêt pendant les cycles.
• S''il est nécessaire d'arrêter temporairement le cycle de lavage,appuyer sur le bouton"Départ/Pause"• Lorsque la fonction Pause estsélectionnée plus de 4 minutes,le lave-linge s’éteint automatiquement.• NB : En mode Pause ou lorsque leprogramme de lavage est terminé,le hublot est automatiquement déverrouillé après 1 à 2 minutes.

• Appuyer sur le bouton Marche pour faire démarrer et stopper la machine Arrêt cuve pleine 40060080010001400Pas d'essorage Essorage Départ/Pause Marche/Arrêt Départ/PauseDépart/Pause Temps restant Temps restant Rinçage Extra Intensif Prélavage Anti-froissage Super Prélavage Super Prélavage Super Prélavage Super Prélavage Super Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Départ/Pause Marche/Arrêt Coton Eco Synthétiques Rapide 30‘ Rinçage / Essorage Univers blanc Couette Délicat Lavage à la main/ Laine Bio Arrêt cuve pleine 40060080010001400Pas d'essorage Essorage Départ/Pause Marche/Arrêt Départ/PauseDépart/Pause Temps restant Temps restant Rinçage Extra Intensif Prélavage Anti-froissage Super Prélavage Super Prélavage Super Prélavage Super Prélavage Super Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Arrêt cuve pleine

Pas d'essorage Essorage Départ/Pause Marche/Arrêt Coton Eco Synthétiques Rapide 30‘ Rinçage / Essorage Univers blanc Couette Délicat Lavage à la main/ Laine Bio Détection

• Lorsque “Détection” apparaît sur le display, la machine tourne au ralenti et indique la quantité de linge dans le tambour. Cela peut prendre quelques secondes.

• Le mode “Détection” est disponible avec les programmes Coton, Eco et Synthétiques. Détectiontection Lavage Rinçage Essorage Verrouillage de la porte

• Ce voyant s’illumine lorsque la porte est verrouillée.

• La porte est déverrouillée en appuyant sur la touche “Départ/Pause” arrêtant la machine.48 omment utiliser la machine à laver

• Si la machine à laver a un problème, le type de problème est affiché. " " : Détection d'une mauvaise pression d'eau " " : Problème de débordement d'eau " " : La porte n'est pas fermée " " : Moteur en surcharge " " : Moteur en surcharge " " : Problème d'arrivée d'eau " " : Problème de vidange " " : Problème de déséquilibre " " : Problème avec la température de l'eau " " : Le lave-linge a connu une panne d’électricite. " " : Fuites d’eau Si ces lettres d'erreur sont affichées, se référer au dépannage à la page 53 et suivre le guide. Affichage

• Le signe " " est affiché quand on sélectionne "Verrouillage-Enfant".

• Lorsqu'on sélectionne la temporisation, l'affichage indique le temps restant pour terminer le programme sélectionné.
• Lorsque le cycle de lavage est terminé," " apparaît sur le "Multiaffichage".• Pendant le cycle de lavage, le temps delavage restant est affiché.• Programmes recommandés par lefabricant.– Coton : environ 1 heure et 53 (55) minutes.– Synthétiques : environ 1 heure et 17 minutes.– Eco : environ 2 heure et 13 (15) minutes.– Délicat : environ 52 minutes.– Lavage à la main/Laine : environ 49 minutes. – Rapide 30‘ : environ 30 minutes. – Rinçage/Essorage : environ 24(26) minutes.– Couette : environ 1 heure et 29 minutes.– Bio : environ 2 heure et 25 (27) minutes.- Univers blanc : environ 2 heure et 25 minutes.• Le temps de lavage peut varier enfonction de la quantité de linge, de lapression d'eau au robinet, de latempérature de l'eau et d'autresconditions d'utilisation.
• Si on constate un déséquilibre ou si le programme d'élimination de la mousseest en cours,le temps de lavage seraplus long.(L'augmentation max.de la durée est de45 minutes)

1. Affichage des fonctions spéciales

■ Le filtre d'arrivée d'eau - " " Le message d'erreur clignote sur le panneau de commande si l'eau ne pénètre pas dans le tiroir de détergent. - Si votre eau est très dure ou si elle contient des traces de dépôt calcaire, le filter d'admission d'eau peut s'obstruer Il faut donc le nettoyer régulièrement. Afin de réduire le risque de choc électrique, il est impératif de débrancher le cordon d'alimentation avant toute opération de maintenance ou d'entretien.Avant la mise au rebus de votre lave-linge, coupez le cordon d'alimentation et démontez le hublot pour éviter que de jeunes enfants ne restent bloqués à l’intérieur. Rangez les emballages hors de portée des enfants envers qui ils constituent un danger, surtout les films plastiques et le polystyrène qui peuvententrainer des suffocations.

1. Fermer le robinet d'eau.

2. Dévisser le tuyau d'arrivée d'eau.

3. Nettoyer le filtre avec une brosse à poils

4. Resserrer le tuyau d'arrivée d'eau.aintenance

■ Le filtre de la pompe de vidange Le filtre de vidange recueille les fils et les petits objets présents dans le linge. Vérifier régulièrement la propreté du filtre pour assurer le bon fonctionnement de la machine. ATTENTION Vider d'abord le filtre en utilisant le tuyau de vidange. Ouvrir ensuite le filtre de la pompe pour enlever ce qui peut l'avoir obstrué. Avant de procéder à une vidange en urgence pour nettoyer le tuyau, ou bien à l’ouverture du hublot, laisser la température de l’eau s’abaisser.

1. Ouvrir la trappe de vidange à l’aide d’une

pièce de monnaie.2. Retirer le bouchon de purge (), laisser l'eau s'écouler. Utiliser un récipient pour empêcher l'eau de se répandre sur le sol.Lorsque l'eaune s'écoule plus, dévisser le filtre de la pompe ) en le faisant tourner vers la gauche.

3. Enlever tout corps étrangé du filtre de la

4. Après le nettoyage, faire tourner le filtre de

la pompe () dans le sens des aiguilles d’une montre et insérer le bouchon de purge () pour le remettre en place.Fermer le capot.

Tiroir distributeur ❋ Après un certain temps, les détergents et les adoucissants laissent un dépôt dans le tiroir.

• Il faudra le nettoyer périodiquement avec un jet d'eau courante.

• Si nécessaire, on peut le retirer complètement de la machine en appuyant vers le bas sur le cliquet et en le tirant pour le sortir.

• Pour faciliter le nettoyage, on peut enlever la partie supérieure du compartiment de l'adoucissant.

La cavité du tiroir ❋ Le détergent peut aussi s'accumuler à l'intérieur de la cavité qui devra être nettoyée à l'occasion avec une vieille brosse à dents.

• Après le nettoyage, replacer le tiroir et effectuer un cycle de rinçage sans linge.

Le tambour de lavage

• Si vous habitez dans une zone où l'eau est dure, le tartre s'accumule dans des endroits où on ne peut ni le voir ni l'enlever facilement. Avec le temps, l'accumulation de tartre va obstruer les appareils, qui devront éventuellement être remplacés si on ne les surveille pas.

• Bien que le tambour de lavage soit en acier inoxydable, des taches de rouille peuvent être causées par de petits articles métalliques (trombones, épingles de sûreté) laissés dans le tambour.

• Le tambour de lavage devra être nettoyé de temps en temps.

• Si vous utilisez des agents détartrants, des teintures ou des décolorants, assurez-vous qu'ils peuvent être utilisés en machine. ❋ Le détartrant est susceptible de contenir des composants capables d'attaquer les pièces de votre machine à laver. ❋ Eliminer les taches avec un produit de nettoyage pour acier inoxydable. ❋ Ne jamais utiliser de laine d'acier.5252 aintenance

Nettoyage de votre machine à laver

Si vous prenez bien soin de votre machine à laver, vous prolongerez sa durée de vie. On peut nettoyer l'extérieur de la machine avec de l'eau chaude et un détergent ménager neutre non abrasif. Eliminer immédiatement les coulées. Essuyer avec un chiffon humide. Faire attention de ne pas heurter la surface avec des objets pointus.

IMPORTANT : Ne pas utiliser d'alcool dénaturé, de diluants ou produits similaires.

Sécher le pourtour de l'ouverture de la porte de la machine à laver, des joints d'étanchéité élastiques et de la vitre de la porte. Ces zones doivent toujours être propres pour assurer l'étanchéité de la machine. Faire effectuer un cycle complet à la machine à laver en utilisant de l'eau chaude. Répéter le processus si nécessaire.

Instructions de préparation pour l'hiver Si la machine à laver est installée dans une zone où il y a un risque de gel ou de températures inférieures à zéro, suivre ces instructions de préparation pour l'hiver afin de prévenir tout dommage à la machine à laver :

1. Fermer le robinet d'arrivée d'eau.

2. Débrancher les tuyaux d'arrivée d'eau et vidanger l'eau des tuyaux.

3. Brancher le cordon de raccordement dans une prise électrique convenablement mise à la

4. Ajouter (3,8 litres) d'antigel non-toxique pour véhicules de camping (RV) à vider dans le

tambour de lavage. Fermer la porte

5. Lancer le cycle Essorage et laisser fonctionner l'essorage de la machine à laver pendant

1minute pour évacuer toute l'eau. La totalité de l'antigel RV ne sera pas évacuée.

6. Débrancher le cordon de raccordement, sécher l'intérieur du tambour et fermer la porte.

7. Retirer le tiroir de distribution. Evacuer l'eau présente dans les compartiments et sécher les

compartiments. Remettre le tiroir.

8. Ranger la machine à laver en position debout.

9. Pour éliminer l'antigel de la machine à laver après le stockage, faire fonctionner la machine

à laver à vide en effectuant un cycle complet avec détergent. Ne pas ajouter de charge de lavage. REMARQUE Eliminer les dépôts d'eau dure en utilisant uniquement des produits de nettoyage dont l'étiquette indique qu'ils sont adaptés aux machines à laver.53 uide de dépannage

❋ Cette machine à laver est équipée de fonctions automatiques de sécurité qui détectent et diagnostiquent les défaillances dès le début et réagissent en conséquence. Si la machine ne fonctionne pas correctement ou si elle ne fonctionne pas du tout, vérifier les points suivants avant d'appeler le Service Entretien. Problème Cause possible Solution Quelque chose cogne et cliquète Bruit sourd Vibration Fuites d'eau Formation de mousse trop abondante L'eau ne pénètre pas dans la machine à laver ou pénètre lentement L'eau dans la machine à laver ne s'évacue pas ou s'évacue lentement.

• Des objets étrangers, tels que des pièces de monnaie ou des épingles de sûreté peuvent se loger dans le tambour ou dans la pompe.

• Des charges de lavage importantes peuvent produire un bruit sourd. C'est généralement normal.

• Avez-vous enlevé tous les boulons de blocage et garnitures ?

• Les pieds reposent-ils fermement sur le sol ?

• Les raccords du tuyau de remplissage sont desserrés au robinet ou à la machine à laver.

• Les tuyaux de vidange de la maison sont obstrués.

• L'alimentation d'eau n'est pas adéquate dans le secteur.

• Le robinet d'arrivée d'eau n'est pas complètement ouvert.

• Le tuyau d'arrivée d'eau est plié.

• Le filtre ou le tuyau d'arrivée est obstrué.

• Le tuyau de vidange est plié ou bouché.

• Le filtre de vidange est obstrué. Arrêter la machine à laver et vérifier le tambour et le filtre de vidange. Si le bruit continue après le redémarrage de la machine à laver, appeler votre dépanneur agréé. Si le bruit continue, la machine à laver est probablement déséquilibrée. Arrêter et répartir la charge de lavage à nouveau. Vous ne les avez pas enlevé au moment de l'installation. Voir Installation pour enlever les boulons de transport La charge de lavage est inégalement répartie dans le tambour. Arrêter la machine à laver et répartir à nouveau la charge de lavage. Vérifier et resserrer les connexions du tuyau. Déboucher le tuyau de vidange. Contacter le plombier si nécessaire. Trop de détergent ou détergent inadapté ? La formation de mousse peut causer des fuites d'eau. Vérifier un autre robinet dans la maison. Ouvrir totalement le robinet. Redresser le tuyau. Vérifier le filtre du tuyau d'arrivée. Nettoyer et redresser le tuyau de vidange. Nettoyer le filtre de vidange.5454 uide de dépannage

La machine à laver ne démarre pas La machine à laver n'essore pas La porte ne s'ouvre pas Cycle de lavage temporisé

• Le cordon de raccordement n'est pas branché ou la connexion est desserrée.

• Le fusible de la maison a sauté, le coupe-circuit est déclenché ou il y a une panne de courant.

• Le robinet d'arrivée d'eau n'est pas ouvert. ❋ Vérifier que la porte est bien fermée. S'assurer que les fiches sont bien branchées dans les prises murales. Remettre le coupe-circuit à zéro ou remplacer le fusible. Ne pas augmenter la capacité du fusible. Si le problème est dû à une surcharge du circuit, le faire corriger par un électricien qualifié. Ouvrir le robinet d'arrivée d'eau. Fermer la porte et appuyer sur le bouton Départ/Pause. Après avoir appuyé sur le bouton Départ/Pause, quelques instants peuvent s'écouler avant le démarrage de l'essorage des vêtements dans la machine à laver. Pour que l'essorage puisse fonctionner, la porte doit être verrouillée. Si la machine est en marche, la porte ne peut pas s'ouvrir pour des raisons de sécurité. Attendre une ou deux minutes avant d'ouvrir la porte pour que le mécanisme de verrouillage la libère. Le temps de lavage peut varier en fonction de la quantité de linge, de la pression au robinet d'eau, de la température de l'eau et d'autres conditions d'utilisation. En cas de constatation d'un Déséquilibre, ou si le programme d'élimination de la mousse est en cours, le temps de lavage sera plus long que prévu. Problème Cause possible Solution55 uide de dépannage

Problème Cause possible Solution

• L'arrivée d'eau n'est pas appropriée

• L'arrivée d'eau au robinet est insuffisante car il n'est pas complètement ouvert.

• Le tuyau d'arrivée d'eau est plié.

• Le filtre du tuyau d'arrivée est obstrué.

• S'il se produit une fuite d’eau dans le tuyau d’admission, l’indicateur "

s’allumera en rouge.

• Le tuyau de vidange est plié ou obstrué.

• Le filtre de vidange est bouché.

• La charge est trop faible.

• La charge est déséquilibrée.

• L'appareil dispose d'un système de détection et de correction des balourds. Si des articles trop lourds sont chargés tels que des tapis de bain, peignoirs, etc., ce système peut arrêter l'essorage ou même interrompre le cycle d'essorage si le déséquilibre est trop important même après plusieurs essorages.

• Si le linge est encore trop humide à la fin du cycle, ajouter de plus petites pièces de linge pour équilibrer la charge et répéter le cycle d'essorage.

• La porte est-elle ouverte ?

• Si l'eau déborde à cause d'une valve. défectueuse.

• S'affiche lorsque le pressostat ne fonctionne pas normalement.

• Défaillance électrique du moteur.

• Défaillance mécanique du moteur.

• Le lave-linge a connu une panne d’électricite. Vérifier un autre robinet dans la maison. Ouvrir complètement le robinet . Redresser le tuyau. Vérifier le filtre du tuyau d'arrivée. Nettoyer et redresser le tuyau de vidange. Nettoyer le filtre de vidange. Ajouter 1 ou 2 articles similaires pour équilibrer la charge. Répartir la charge pour permettre un bon essorage Fermer la porte. ❋ Si " " n'apparaît pas, appeler le dépanneur. Débrancher la prise de courant et appeler le dépanneur. Fermer le robinet d'eau. Débrancher la prise. Appeler le dépanneur. Relancer le cycle. <Fig 1>56 ermes de la garantie

• Visites à domicile d'un technicien dans le but de vous initier au fonctionnement de l'appareil.

• Si l’appareil est branché à une tension différente de celle indiquée sur la plaque de spécifications.

• Si le défaut est provoqué par un incident, de la négligence, un mauvais emploi ou des cas de force majeure.

• Si le défaut est provoqué par des facteurs autres que l’utilisation domestique normale ou l’utilisation selon le manuel d’instructions.

• Fournir des instructions sur l’utilisation de l’appareil ou changer le réglage de l’appareil.

• Si le défaut est provoqué par des animaux nuisibles, par exemple des rats ou des cafards, etc.

• Bruit ou vibrations qui sont considérés normaux, par exemple le bruit de drainage de l’eau, le bruit de l’essorage ou des bip d’avertissement.

• Corriger l’installation, par exemple en mettant à niveau l’appareil, en réglant le drainage.

• Entretien normal recommandé par le manuel de l’utilisateur.

• Eliminer les corps étrangers /substances de la machine, y compris la pompe et le filtre du tuyau d’admission par exemple, les impuretés, les clous, les fils métalliques de soutien-gorge, les boutons, etc..

• Remplacer les fusibles, les câblages ou la plomberie.

• Correction de réparations non autorisées.

• Tout dommage materiel accessoire ou indirect resultant de la defectuosité possible de cet appareil.

• Si ce produit est utilisé dans des buts commerciaux, il n’est pas garanti. (Exemple : Lieux utilisés par le public comme des salles de bains, des hôtels, des centres de formation, des hôtels garnis). Élimination de votre ancien appareil

1. Ce symbole, représentant une poubelle sur roulettes barrée d'une

croix, signifie que le produit est couvert par la directive européenne 2002/96/EC.

2. Les éléments électriques et électroniques doivent être jetés

séparément, dans les vide-ordures prévus à cet effet par votre municipalité.

3. Une élimination conforme aux instructions aidera à réduire les

conséquences négatives et risques éventuels pour l'environnement et la santé humaine.

4. Pour plus d'information concernant l'élimination de votre ancien

appareil, veuillez contacter votre mairie, le service des ordures ménagères ou encore la magasin où vous avez acheté ce produit. TP/No.: MFL41480113
