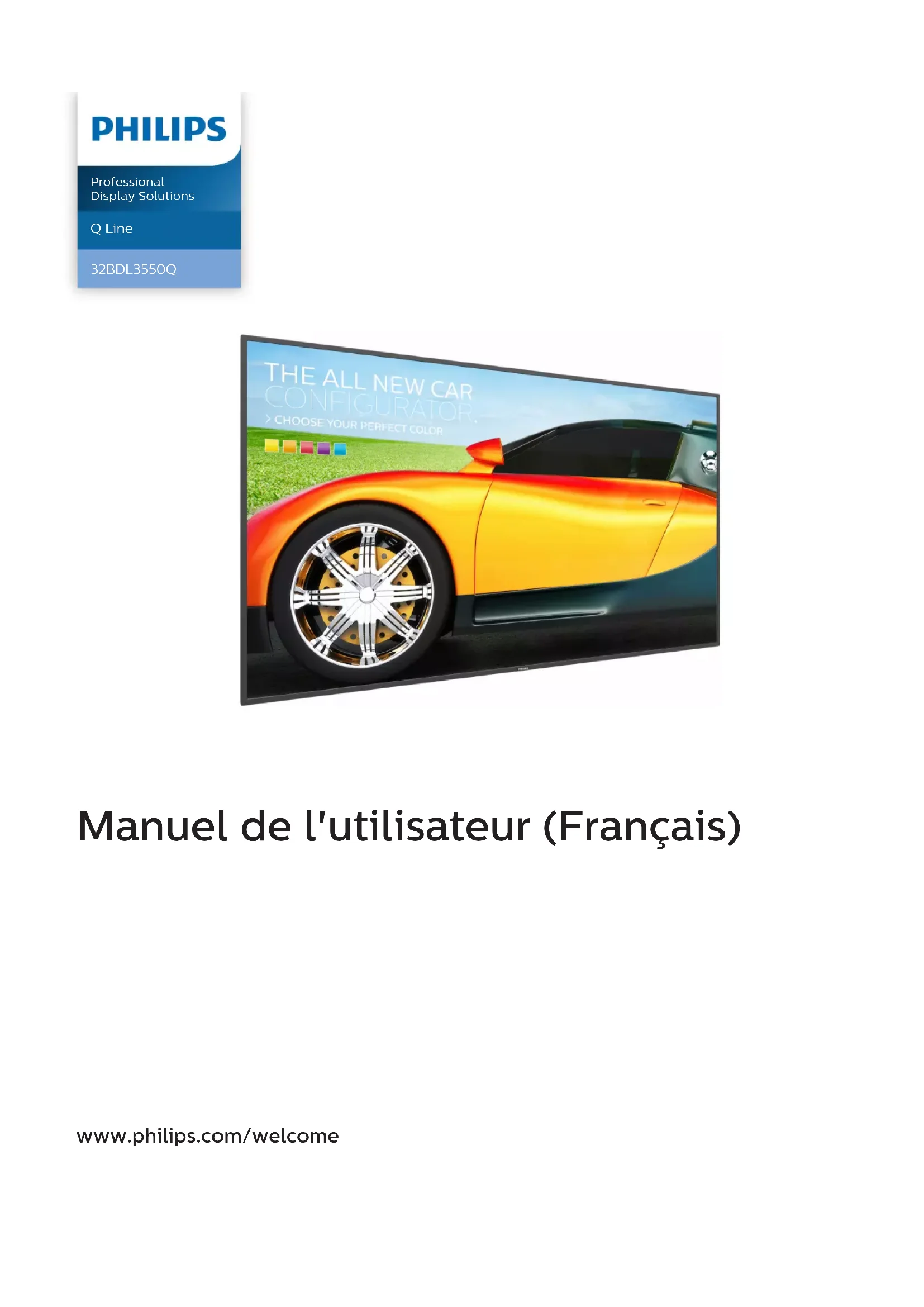

MODE D'EMPLOI 32BDL3550Q PHILIPS

Avertissements et précautions

L’UTILISATEUR. CONFIEZ L’ENTRETIEN À UN

PERSONNEL QUALIFIÉ. Ce symbole indique la présence d'une haute tension à l'intérieur. Tout type de contact avec une parti e interne de ce produit est dangereux. Ce symbole indique qu'un document important concernant le fonctionnement et l'entretien est inclus avec ce produit. ATTENTION : Les règlements FCC/CSA stipulent que tout changement ou toute modication de cet équipement peut annuler le droit de l’utilisateur à le faire fonctionner. ATTENTION : Pour éviter tout risque d’électrocution, veillez à aligner la broche large de la che sur l’orice large correspondant et insérez complètement la che.

POUR ÉVITER DES DOMMAGES SUSCEPTIBLES DE

PROVOQUER UN INCENDIE OU UN RISQUE DE CHOC ÉLECTRIQUE, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. La prise murale doit être située à proximité de l’appareil et être facilement accessible. Veuillez lire ces instructions et vous y conformer au moment du branchement et de l’utilisation de votre écran public :

• Débranchez le moniteur si vous n’allez pas l’utiliser pendant une longue période de temps.

• Débranchez le moniteur si vous voulez le nettoyer ; utilisez uniquement un chion légèrement humide. L’écran peut être essuyé avec un chion sec lorsqu’il est éteint. Cependant n’utilisez jamais de l’alcool, des solvants ou des liquides à base d’ammoniaque.

• Consultez un technicien de service si le moniteur ne marche pas normalement lorsque vous avez suivi les instructions de ce manuel.

• Le boîtier ne doit être ouvert que par un technicien qualié.

• Gardez le moniteur à l’abri du soleil et des poêles ou toute autre source de chaleur.

• Enlevez les objets qui pourraient tomber dans les fentes de ventilation ou obstruer le refroidissement des composants électroniques du moniteur.

• Gardez l’écran à l’écart de toute matière huileuse, sinon le capot en plastique pourrait être endommagé.

• N’obstruez pas les fentes de ventilation du boîtier.

• Gardez le moniteur au sec. Pour réduire le risque d’incendie, évitez de l’exposer à la pluie ou à une humidité excessive.

• Si vous désactivez l’écran en débranchant le câble d’alimentation, attendez 6 secondes avant de rebrancher le câble d’alimentation pour un fonctionnement normal.

• Pour réduire le risque d’électrocution ou de dommage irréparable au moniteur, ne l’exposez pas à la pluie ou à une humidité excessive.

• Lors de la mise en place du moniteur, veillez à ce que la che d’alimentation et la prise soient facilement accessibles.

• IMPORTANT : Utilisez toujours un programme d’économiseur d’écran pendant votre application. Si une image à fort contraste reste achée sur l’écran pendant une longue période de temps, elle peut laisser un ‘image résiduelle’ ou une ‘image fantôme’ sur la partie frontale de l’écran. Ceci est un phénomène bien connu qui est causé par des défauts propres à la technologie LCD. Dans la plupart des cas, l’image fantôme disparaîtra graduellement sur une certaine période de temps une fois que l’alimentation a été coupée. Souvenez-vous que le problème qui cause des images fantômes ne peut pas être réparé et n’est donc pas couvert par la garantie. Notations environnementales absolues Élément Min. Max. Unité Température de stockage -20 65 °C Température de fonctionnement 0 40 °C Température de la surface du verre (fonctionnement) 0 65 °C Humidité de stockage 5 90 % HR Humidité de fonctionnement 20 80 % HR

• Si le cordon d’alimentation est muni d’une che de raccordement à 3 broches, branchez la che dans une prise de courant à 3 broches reliée à la terre (mise à la terre). Ne désactivez pas la broche de mise à la terre du cordon d’alimentation, par exemple en utilisant un adaptateur à 2 broches. La broche de mise à la terre est un dispositif de sécurité important. Risque de stabilité. L’appareil peut tomber et causer des blessures graves ou mortelles. Pour éviter toute blessure, cet appareil doit être solidement xé au plancher/au mur selon les instructions d’installation.32BDL3550Q iii Instructions de sécurité importantes

3. Tenez compte de tous les avertissements.

4. Suivez toutes les instructions.

5. N’utilisez pas cet appareil près d’un point d’eau.

6. Nettoyez avec un chion sec uniquement.

7. N’obstruez pas les orices de ventilation. Installez

l’appareil conformément aux instructions du fabricant.

8. N’installez pas l’appareil à proximité de sources de

chaleur telles que des radiateurs, bouches d’air chaud, poêles ou autres appareils (y compris les amplicateurs) produisant de la chaleur.

9. Ne supprimez pas la fonction de sécurité de la che

polarisée ou de mise à la terre. Une che polarisée dispose de deux lames dont l’une est plus large que l’autre. Une che de mise à la terre comporte deux lames et une troisième broche de mise à la terre. La lame la plus large ou la troisième broche sont fournies pour votre sécurité. Si la che fournie ne rentre pas dans votre prise, demandez à un électricien de remplacer la prise obsolète.

10. Évitez de marcher sur le cordon d’alimentation ou de le

pincer, en particulier au niveau des ches, des prises de courant et du point de sortie de l’appareil.

11. Utilisez uniquement les pièces de xation/accessoires

spéciés par le fabricant.

12. Utilisez uniquement le produit avec le

chariot, le socle, le trépied, le support ou la table recommandé(e) par le fabricant ou vendu(e) avec l'appareil. Lorsque vous utilisez un chariot, soyez prudent en déplaçant le chariot/appareil an d'éviter les blessures en cas de basculement.

13. Débranchez cet appareil en cas d’orage ou pendant de

longues périodes d’inutilisation.

14. Conez toutes les tâches de maintenance à un personnel

qualié. Des travaux de maintenance sont nécessaires en cas d’endommagement de l’appareil : par exemple, endommagement du cordon d’alimentation ou de la che, déversement de liquide ou chute d’objets à l’intérieur de l’appareil, exposition de l’appareil à la pluie ou à l’humidité, dysfonctionnement ou chute de l’appareil.

AVERTISSEMENT : L’appareil ne doit pas être exposé

aux fuites et aux éclaboussures. Aucun objet rempli de liquide, comme un vase, ne doit être placé sur l’appareil.

AVERTISSEMENT : N’exposez pas les piles ou les

batteries (intégrées) à une source produisant une chaleur excessive comme le soleil, un feu ou une source de chaleur similaire.

AVERTISSEMENT : Lorsque la che d’alimentation

ou une prise multiple est utilisée comme dispositif de débranchement de l’appareil, elle doit rester facilement accessible.

AVERTISSEMENT : Pour éviter la propagation du feu,

tenez toujours les bougies et autres ammes nues à distance de ce produit.

AVERTISSEMENT : Pour éviter les blessures, cet

appareil doit être solidement xé au sol/mur, conformément aux instructions d’installation. ATTENTION : Ces instructions d’entretien sont destinées à un personnel de maintenance qualié uniquement. Pour réduire le risque de choc électrique, ne pas eectuer tout entretien autre que les tâches mentionnées dans les instructions d’utilisation, sauf si vous êtes qualié pour le faire. ATTENTION : Toute pression acoustique excessive au niveau des écouteurs et des casques est susceptible de provoquer une perte d’audition. Le fait de régler l’égaliseur au niveau maximum augmente la tension en sortie des écouteurs et du casque, et donc le niveau de pression sonore. Par conséquent, pour protéger votre audition, réglez l’égaliseur à un niveau approprié. Pour l’application UL/CUL : À utiliser uniquement avec le dispositif de xation murale homologué UL, portant un poids/une charge minimum : 5,31 Kg Pour l’application CB : Poids de l’unité sans la base : 5,31 Kg. L’équipement et son dispositif de montage restent sécurisés au cours du test. (Kit de montage mural utilisé : 200 X 200 / 100 X 100 mm de distance à l’aide de vis M4 de 10 mm de long et d’une épaisseur égale à celle du support de montage. INFORMATIONS IMPORTANTES Si un téléviseur n’est pas positionné de manière susamment stable, il peut présenter un risque en cas de chute. Quelques précautions simples peuvent permettre d’éviter de nombreuses blessures, en particulier aux enfants. Par exemple :

• Utilisation d’armoires ou supports recommandés par le fabricant du téléviseur.

• Utilisation exclusive de meubles pouvant soutenir le poids du téléviseur.

• S’assurer que le téléviseur ne dépasse pas du bord du meuble de support.

• Ne pas installer le téléviseur sur un meuble haut (par ex. un placard ou une bibliothèque) sans xer à la fois le meuble et le téléviseur à un support adéquat.

• Ne pas poser le téléviseur sur du tissu ou un autre matériau posé entre le téléviseur et le meuble de support.32BDL3550Q

• Avertir les enfants des dangers auxquels ils s’exposeraient en grimpant sur un meuble pour atteindre le téléviseur ou ses commandes. Informations règlementaires Déclaration de conformité de l’UE Cet appareil est conforme aux exigences dénies dans la directive du Conseil concernant le rapprochement des législations des États membres relatives à la compatibilité électromagnétique (2014/30/EU), la directive basse tension (2014/35/EU), Directive RoHS (2011/65/EU). Ce produit a été testé et déclaré conforme aux normes harmonisées pour l’équipement informatique, ces normes étant publiées sous les directives du Journal ociel de l’Union européenne. Avertissements de l’ESD Si l’utilisateur est à proximité du moniteur, cela peut provoquer la décharge de l’équipement et le redémarrage du menu principal.

Cet équipement est conforme à la classe A d’EN55032/ CISPR 32. Dans un environnement résidentiel, cet équipement peut provoquer des interférences radio. Informations pour EAC Mois et année de fabrication veuillez vous référer aux informations sur l’étiquette signalétique. Nom et emplacement du fabricant

+7 495 640 20 20 nat@profdisplays.ru Notice de Federal Communications Commission (FCC) (U.S. uniquement) Remarque : Cet appareil a été testé et déclaré conforme aux limites dénies pour les appareils numériques de Classe A suivant l’article 15 des règles de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l’appareil est utilisé dans un environnement commercial. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions du manuel, peut causer des interférences nuisibles aux communications radio. Le fonctionnement de cet équipement dans une zone résidentielle est susceptible de provoquer des interférences nuisibles, auquel cas l’utilisateur sera tenu de corriger les interférences à ses propres frais Toutes modications ou changements qui ne sont pas expressément approuvés par le tiers responsable de la conformité peut annuler le droit de l’utilisateur à utiliser cet appareil. Utilisez seulement un câble protecteur RF fourni avec le moniteur lors de la connexion de ce moniteur à un équipement informatique. Pour éviter tout dommage pouvant entraîner un incendie ou un choc électrique, n’exposez pas cet appareil à la pluie ou une humidité excessive. Cet appareil est conforme à l’article 15 des règles de la FCC. Le fonctionnement est soumis aux conditions suivantes : (1) L’appareil ne doit pas causer d’interférences dangereuses et (2) doit accepter toute interférence reçue, y compris celles pouvant causer un fonctionnement non désiré.32BDL3550Q

Avis du Centre polonais d’essais et de certication L’équipement doit être alimenté par une prise avec un circuit de protection (une prise à trois broches). Tous les équipements fonctionnant ensemble (ordinateur, écran, imprimante, etc) doivent utiliser la même source d’alimentation. Le conducteur de phase de l’installation électrique de la pièce doit avoir un dispositif de protection court-circuit sous la forme d’un fusible d’une valeur nominale inférieure à 16 ampères (A). An d’éteindre complètement l’équipement, le câble électrique doit être retiré de la prise électrique, qui devrait être localisée prêt de l’équipement et facilement accessible. Une marque de protection « B » conrme que l’équipement est en conformité avec les nécessaires protections d’usage des standards PN-93/T- 42107 et PN-89/E-06251. Champs électriques, magnétiques et électromagnétiques (« EMF »)

1. Nous fabriquons et vendons beaucoup de produits

destinés aux consommateurs, qui, comme tout appareil électronique, en général ont la capacité d’émettre et de recevoir des signaux électromagnétiques.

2. Un de nos principes d’aaires est de prendre toutes

les mesures nécessaires de santé et de sécurité pour nos produits, pour se conformer à toutes les exigences légales applicables et rester à l’intérieur des normes EMF applicables au moment de la fabrication des produits.

3. Nous nous engageons à développer, produire et vendre

des produits qui ne provoquent pas d’eets néfastes sur la santé.

4. Nous conrmons que si ses produits sont manipulés

correctement pour leur usage prévu, leur utilisation ne présente aucun danger en vertu des preuves Scientiques disponibles à ce jour.

5. Nous jouons un rôle actif dans le développement

de normes EMF et de sécurité, ce qui nous permet d’anticiper les développements ultérieurs de la norme et de les intégrer dans ses produits. Information pour la GB seulement AVERTISSEMENT - CET APPAREIL DOIT ETRE MIS A TERRE. Important : (A) (B) Cet appareil est fourni avec une prise moulée approuvée 13A. Pour changer un fusible dans ce type de prise, procédez comme suit :

1. Retirez le couvercle du fusible et le fusible.

2. Insérez le nouveau fusible qui doit être de type approuvé

BS 1362 5A, A.S.T.A. ou BSI.

3. Remettez le couvercle du fusible.

Si la prise installée ne correspond pas à vos branchements, elle devrait être enlevée et une prise à 3 branches appropriée installée à sa place. Si la prise principale contient un fusible, il devrait avoir une valeur de 5A. Si une prise sans fusible est utilisée, le fusible sur le panel de distribution ne devrait pas être supérieur à 5A. REMARQUE : La prise endommagée doit être détruite pour éviter tout risque de décharge électrique potentielle si jamais elle devait être insérer dans une autre prise 13A ailleurs. Comment connecter une prise Les ls du cordon secteur sont identiés selon le code couleur suivant : BLEU - « NEUTRE » (« N ») MARRON - « LIVE » (« L ») VERT & JAUNE - « TERRE » (« E »)

1. Le l VERT & JAUNE doit être connecté au terminal

marqué de la lettre « E » ou du symbole Terre ou colorée en VERT ou bien VERT &JAUNE.32BDL3550Q

2. Le l BLEU doit être connecté au terminal marqué de la

lettre « N » ou coloré en NOIR.

3. Le l MARRON doit être connecté au terminal marqué de

la lettre « L » ou coloré en ROUGE. Avant de replacer le dessus de la prise, assurez-vous que la poignée de la corde est xée à la gaine - pas seulement aux trois câbles. China RoHS 根据中国大陆《电器电子产品有害物质限制使用管理办法》，以下部 分列出了本产品中可能包含的有害物质的名称和含量。

TARVITTAESSA HELPOSTI IRROTTAA PISTORASIASTA. Plassering/Ventilasjon ADVARSEL : NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR STØMTILFØRSEL ER LETTE Å NÅ. Mis au rebut à la n de vie Votre nouveau Moniteur d’information du public contient des matériaux qui peuvent être recyclés et réutilisés. Des entreprises spécialisées peuvent recycler votre produit pour augmenter la quantité de matériels réutilisables et minimiser la quantité à être jetée. Veuillez consulter votre réglementation locale relative à l’enlèvement de votre vieux moniteur depuis votre revendeur Philips local. (Pour les clients au Canada et U.S.A.) Ce produit peut contenir du plomb et/ou du mercure. Débarrassez-vous en respectant les réglementations locales et fédérales. Pour toute information complémentaire sur le recyclage, contactez www.eia.org (Consumer Education Initiative). Déchets d’équipements électriques et électroniques - DEEE A l’attention des utilisateurs des foyers de l’Union Européenne Cette Marque sur le produit ou sur l’emballage illustre que, sous la Directive Européenne 2012/19/UE gouvernant l’utilisation des équipements électriques et électroniques, ce produit peut ne pas être jeté avec les ordures ménagères. Vous êtes responsable de l'élimination de cet équipement à travers une collection aux déchets d'équipements électriques et électroniques désignés. An de déterminer les emplacements de telles ordures électriques et électroniques, veuillez contacter votre représentant du gouvernement local pour connaitre l’organisation de décharge d’ordure dont dépend votre foyer ou le magasin où vous avez acheté le produit. Directives de n de vie - Recyclage Votre nouveau Moniteur d'information du public contient plusieurs matériaux qui peuvent être recyclés pour des nouveaux utilisateurs. Débarrassez-vous en accord avec les lois régionales, nationales et fédérales. Déclaration sur la restriction des substances dangereuses (Inde) Ce produit est conforme aux « Règles (de gestion) des déchets électroniques, 2016 » CHAPITRE V, règle 16, sous- règle (1) . Même si les nouveaux équipements électriques et électroniques et leurs composants ou consommables ou leurs pièces ou pièces de rechange ne contiennent pas de plomb, de mercure, de cadmium, de chrome hexavalent, de biphényles polybromés et de polybromodiphényléthers au-delà d’une valeur de concentration maximale de 0,1 % par poids dans les matières homogènes pour le plomb, le mercure, le chrome hexavalent, les biphényles polybromés et les polybromodiphényléthers et de 0,01 % par poids dans les matières homogènes pour le cadmium, sauf exceptions dénies dans l’Annexe 2 des Règles.32BDL3550Q viii Déclaration sur les déchets électroniques pour l’Inde Ce symbole sur le produit ou sur son emballage indique qu’il ne doit pas être jeté avec vos ordures ménagères. Il est de votre responsabilité de le déposer dans un centre de collecte ociel des équipements électriques et électroniques usagés en vue de leur recyclage. Le recyclage de vos équipements usagés permet de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations sur les lieux de rejet de vos déchets pour recyclage en Inde, veuillez visiter le lien suivant. Pour plus d’informations sur les déchets électroniques, veuillez consulter http://www.india.philips.com/about/ sustainability/recycling/index.page et pour savoir où vous pouvez déposer vos équipements usagés en vue de leur recyclage en Inde, veuillez contacter les coordonnées indiquées ci-dessous. Numéro de l’assistance téléphonique : 1800-425-6396 (du lundi au samedi, de 9h00 à 17h30) E-mail : india.callcentre@tpv-tech.com Piles Pour l’Europe : La poubelle barrée indique que les piles usées ne doivent pas être éliminées avec les ordures ménagères ! Il existe un système de collecte séparé pour les piles usées, pour permettre un traitement adéquat et un recyclage en conformité avec la législation. Veuillez contacter les autorités locales pour plus de détails sur les systèmes de collecte et de recyclage. Pour la Suisse : La pile usée doit être remise au point de vente. Pour les autres pays hors de l'Union européenne : Veuillez contacter les autorités locales pour connaître la méthode de rejet pour la pile usée. Conformément à la directive européenne 2006/66/CE, la pile ne peut pas être jetée de façon inadaptée. Elle doit être séparée pour être collectée par un service local. Após o uso, as pilhas deverão ser entregues ao estabelecimento comercial

2. Pièces et fonctions ..................................................... 3

2.1. Panneau de contrôle ...................................... 3 2.2. Prises d'entrée/sortie .....................................4 2.3. Télécommande .................................................5

2.3.1. Fonctions générales ..........................5

2.3.2. ID télécommande ............................... 6

2.3.3. Boutons de la télécommande sur

2.3.4. Installation des piles dans la

télécommande .................................... 9

2.3.5. Utilisation de la télécommande ......9

2.3.6. Rayon de fonctionnement de la

télécommande .................................... 9 2.4. Couvercle USB ................................................ 10

3. Connexion à un équipement externe ....................11

3.1. Connexion à un équipement externe (DVD/ VCR/VCD)...........................................................11

3.1.1. En utilisant l’entrée vidéo HDMI .....11

3.2. Connexion à un PC ..........................................11

3.2.1. En utilisant l’entrée DVI ..................... 11

3.2.2. En utilisant l’entrée HDMI.................11

3.3. Connexion à plusieurs moniteurs avec conguration en chaîne Daisy......................12

3.3.1. Connexion du contrôle du

• téléviseur p. 12
• 3.4. Connexion IR p. 12
• 3.5. Connexion IR Pass-through p. 12
• 3.6. Connexion câblée à un réseau p. 13

4. Utilisation .....................................................................14

• 4.1. Regarder la source vidéo connectée p. 14
• 4.2. Changer le format d’image p. 14
• 4.3. Overview (Vue d'ensemble) p. 14
• 4.4. Media Player (Lecteur média) p. 16

4.4.1. Interaction du menu Réglages avec

le lecteur média : ...............................16

4.4.2. Introduction du lecteur média : .....16

4.4.3. Conguration de la lecture

automatique du lecteur média ......19 4.5. Browser (Navigateur) ................................... 20 4.6. PDF Player (Lecteur de PDF) ....................... 24

4.6.1. Interaction du menu Réglages avec

le Lecteur de PDF : ...........................24

4.6.2. Présentation du lecteur PDF : ........ 24

4.7. CMND & Play (CMND et Lecture) ...............27 4.8. Custom App (Application personnalisée) 27

4.8.1. Fonctionnement du menu OSD : ..27

4.8.2. Présentation des fonctions ............27

5. Réglage de l’interface utilisateur ...........................29

5.1. Settings (Réglages) ........................................29

5.1.1. Network & Internet (Réseau et

6.1. Navigation dans le menu OSD .....................41

6.1.1. Navigation du menu OSD avec la

télécommande ...................................41

6.1.2. Navigation du menu OSD avec les

boutons de contrôle du moniteur .41 6.2. Présentation du menu OSD ..........................41

9. Politique de pixels défectueux ............................. 49

• 9.1. Pixels et sous-pixels p. 49
• 9.2. Types de pixels défectueux + dénition d'un point p. 49
• 9.3. Points défectueux lumineux p. 49
• 9.4. Points défectueux foncés p. 50
• 9.5. Proximité des défauts de pixels p. 50
• 9.6. Tolérances des défauts de pixels p. 50
• 9.7. MURA p. 50

10. Nettoyage et guide de dépannage ........................51

1. Déballage et installation

• Ce produit est emballé dans un carton, avec les accessoires standard.

• Tous les autres accessoires optionnels seront emballés séparément.

• Ce produit étant haut et lourd, il est recommandé de faire réaliser le déplacement de l’appareil par deux techniciens.

• Après l'ouverture du carton, assurez-vous que le contenu est complet et en bon état. 1.2. Contenu de la boîte Veuillez vérier que la boîte contient tous les éléments suivants :

• Télécommande avec piles AAA

• Cordon d'alimentation

• Câble pour connexion en guirlande RS232

• Couvercle USB x 1 et vis x 2

• Le cordon d'alimentation fourni varie en fonction de la destination. Guide de démarrage Télécommande et piles AAA FORMAT SOURCE INFOLIST OPTIONSADJUST VOL NORMAL

Cordon d'alimentation Câble pour connexion en guirlande RS232 Câble RS232 Câble du capteur IR Couvercle USB Vis Moniteur LCD Plaque logo Philips

• Des diérences existent selon les régions.

• La conception de l'écran et les accessoires peuvent diérer de ceux illustrés ci-dessus. REMARQUES :

• Pour toutes les autres régions, utilisez un cordon électrique qui est conforme à la tension CA de la prise de courant et qui a été approuvé et conforme aux règlements de sécurité du pays en question.

• Nous vous recommandons de préserver la boite et le matériel d’emballage en cas de besoin d'expédition. 1.3. Notes d’installation

• Utilisez uniquement le câble d'alimentation fourni avec ce produit. Si une rallonge électrique est nécessaire, veuillez contacter votre agent de service.

• Le produit doit être installé sur une surface plane. Dans le cas contraire, le produit peut basculer. Laissez un espace entre l'arrière du produit et le mur pour une bonne ventilation. N'installez pas le produit dans une cuisine, une salle de bains ou un lieu exposé à l'humidité. Dans le cas contraire, cela peut réduire la durée de vie des pièces internes.

• N'installez pas le produit à une altitude supérieure à 3000 mètres. Dans le cas contraire, cela peut entraîner des dysfonctionnements.32BDL3550Q

1.4. Montage sur un mur Pour monter cet écran sur un mur, un kit de montage mural standard (disponible dans le commerce) est nécessaire. Il est conseillé d'utiliser une interface de montage conforme à la norme TUV-GS et/ou UL1678 en Amérique du Nord. Feuille de ProtectionTableauGrille VESA 1. Étalez sur une surface plane la feuille de protection qui était enroulée autour de l'écran lorsqu'il était emballé. Placez l'écran face vers le bas sur la feuille de protection pour faciliter les opérations sans rayer l'écran.

2. Assurez-vous de disposer de tous les accessoires nécessaires pour tout type de montage (montage mural, montage au

plafond, etc.). 3. Suivez les instructions qui viennent avec le kit de montage. Le non respect des procédures de montage pourrait endommager l’équipement ou causer des blessures à l’utilisateur ou à l’installateur. La garantie du produit ne couvre pas les dommages causés par une mauvaise installation.

4. Pour le kit de montage mural, utilisez des vis de montage M4 (avec une longueur supérieure de 10 mm à l'épaisseur du

support de montage) et serrez-les fermement.

32BDL3550Q 100(H) x 100(V) mm 200 (H) x 200 (V) mm Mise en garde : Pour empêcher le moniteur de tomber :

• Pour un montage mural ou au plafond, nous vous recommandons d'installer le moniteur avec des supports en métal disponibles dans le commerce. Pour des instructions détaillées relatives à l'installation, consultez le guide fourni avec le support.

• Pour empêcher l'écran de tomber en cas de tremblement de terre ou d'autre catastrophe naturelle, veuillez contacter le fabricant du support au sujet de l'emplacement de montage. Espace nécessaire pour la ventilation Laissez un espace de 100 mm en haut, à l'arrière, à droite et à gauche pour la ventilation. 100 mm 100 mm 100 mm 100 mm32BDL3550Q

2. Pièces et fonctions

2.1. Panneau de contrôle

Bouton [ ] Appuyez sur ce bouton pour allumer ou mettre l’écran en mode veille.

Bouton [MUET] Appuyez sur ce bouton pour couper ou réactiver le son.

Bouton [ENTRÉE] Pour choisir la source d'entrée. Pour conrmer une sélection dans les menus OSD.

Bouton [ ] Pour augmenter l’ajustement lorsque le menu OSD est ouvert, ou pour augmenter le volume audio lorsque le menu OSD est fermé.

Bouton [ ] Pour baisser l’ajustement lorsque le menu OSD est ouvert, ou pour baisser le volume audio lorsque le menu OSD est fermé.

Bouton [ ] Pour déplacer l'élément sélectionné d'un niveau vers le haut lorsque le menu OSD est activé.

Bouton [ ] Pour déplacer l'élément sélectionné d'un niveau vers le bas lorsque le menu OSD est activé.

Bouton [MENU] Retourne au menu précédent lorsque le menu OSD est activé. Ce bouton peut également être utilisé pour activer le menu OSD lorsque le menu OSD est désactivé.

Capteur de la télécommande et voyant d'état d'alimentation

• Reçoit les signaux de la télécommande.

• Indique l’état actuel du moniteur : - S'allume en vert lorsque l'écran est en marche. - S’allume en rouge lorsque le moniteur est en mode veille. - S'allume orange lorsque le moniteur entre en mode APM. - Lorsque {CALENDRIER} est activé, le voyant clignote en vert et en rouge. - Si le voyant clignote en rouge, cela signie qu’un problème a été détecté. - S'éteint lorsque l'alimentation du téléviseur est éteinte.32BDL3550Q

SORTIE CA Prise d’alimentation pour la prise ENTRÉE CA d’un lecteur média.

Allume et éteint l'alimentation principale.

Entrée audio pour source VGA (casque stéréo 3,5 mm).

Fonction de contrôle LAN pour l’utilisation d’un signal à distance à partir d’un centre de contrôle.

SORTIE AUDIO Sortie audio vers un appareil AV externe.

Entrée vidéo/audio HDMI.

SORTIE IR Entrée/sortie de signal IR pour la fonction loop-through. REMARQUES :

• Le capteur de télécommande du téléviseur arrêtera de marcher lorsque vous branchez un câble sur la prise [ENTRÉE IR].

• Pour contrôler à distance votre appareil AV via ce téléviseur, référez-vous à la page 12 pour une connexion IR Pass Through.

Slot carte micro SD Insérez une carte micro SD.

PORT USB 2.0 Pour connecter votre périphérique de stockage USB et port de service.

SORTIE RS232 Entrée/sortie réseau RS232 pour fonction loop-through.32BDL3550Q

2.3.1. Fonctions générales

Bouton ALIMENTATION [ ] Allume le moniteur ou met le moniteur en mode veille.

Boutons [LECTURE] Pour contrôler la lecture des chiers multimédia.

Bouton SOURCE [ ] Pour sélectionner la source d’entrée. Appuyez sur le bouton [ ] ou [ ] pour choisir parmi USB

DVI-I . Appuyez sur le bouton [ ] pour conrmer et quitter.

Bouton LISTE [ ] Réservé.

Boutons de NAVIGATION [ ] [ ] [ ] [ ] Pour naviguer dans les menus et sélectionner des éléments.

Bouton RÉGLAGE [ ] Pour acher le menu des options, de l’image et des sons.

Bouton MUET [ ] Appuyez pour allumer/éteindre la fonction Muet.

Boutons COULEUR [ ] [ ] [ ] [ ] Sélectionnez les tâches ou les options.

Bouton RETOUR [ ] Pour retourner à la page précédente du menu ou quitter la fonction précédente.

Bouton INFO [ ] Pour acher les informations des opérations en cours.

Bouton [ ] Pour conrmer une entrée ou une sélection.

Bouton OPTIONS [ ] Pour acher le menu des options, de l’image et des sons.

Boutons [NUMERIC] Saisissez du texte pour la dénition du réseau et congurez ID pour le mode ID.32BDL3550Q

2.3.2. ID télécommande

Réglez l'ID de télécommande si vous prévoyez d'utiliser cette télécommande sur plusieurs écrans diérents. Appuyez sur le bouton [ID]. La DEL rouge clignote deux fois.

1. Appuyez sur le bouton [ID SET] pendant plus d'une

seconde pour entrer en mode ID. La DEL rouge s'allume. Appuyez à nouveau sur le bouton [ID SET] pour quitter le mode ID. La DEL rouge s'éteint. Appuyez sur les chires [0] à [9] pour sélectionner l'écran que vous souhaitez contrôler. Par exemple : Appuyez sur [0] et [1] pour l'écran n°1, et sur [1] et [1] pour l'écran n°11. Les nombres disponibles vont de [01] à [255].

2. Le mode ID est fermé après 10 secondes sans pression

3. Si vous appuyez sur un bouton erroné, attendez

pendant 1 seconde après que le DEL rouge s’est éteint et s’est rallumé, puis appuyez sur les chires corrects.

4. Appuyez sur le bouton [ENTER] pour conrmer. La DEL

rouge clignote deux fois puis s'éteint. REMARQUE :

• Appuyez sur le bouton [NORMAL]. La DEL verte clignote deux fois, ce qui indique que l'écran est en fonctionnement normal.

• Il est nécessaire de congurer le numéro d'ID pour chaque écran avant de choisir son numéro d'ID.

• Utilisez la touche « » (pause) de la télécommande pour ger l'écran. Utilisez la touche « » (lecture) de la télécommande pour débloquer l'écran.

• La fonction « ger » peut uniquement être adoptée sur des sources vidéo « réelles » telles que VGA, AV, YPbPr, HDMI, DVI, DP.

• Toute manipulation de la télécommande ou tout changement de mode vidéo débloque l'écran.32BDL3550Q

2.3.3. Boutons de la télécommande sur source

Bouton ALIMENTATION [ ] Allumez le moniteur ou mettez-le en mode veille. Le bouton n'est contrôlé que par le mode scalaire.

1. Pour contrôler la lecture des chiers multimédia (vidéo/

audio/image). Il existe 4 façons de lire des chiers multimédia.

1) Gestionnaire de chiers

Trouvez le chier multimédia dans le gestionnaire de chiers et sélectionnez-le pour le lire.

2) Lecteur média -> Composer -> Modier ou ajouter

liste de lecture -> Choisir des chiers multimédias -> Appuyez sur pour lire le chier multimédia directement.

3) Lecteur média -> Lire -> Choisir une liste de lecture

non vide -> Appuyez sur pour lire tous les chiers multimédia de la liste de lecture.

4) Réglez la liste de lecture multimédia sur Source

démar. ou Calendrier dans le menu OSD.

Lire un chier PDF Il existe 3 façons de lire des chiers multimédia.

1) Gestionnaire de chiers

Trouvez le chier PDF dans le gestionnaire de chiers et sélectionnez-le pour le lire.

2) Lecteur PDF -> Lire -> Choisir une liste de lecture

non vide -> Appuyez sur pour lire tous les chiers PDF de la liste de lecture.

3) Réglez la liste de lecture PDF sur Source démar. ou

Calendrier dans le menu OSD.

3. Lorsque vous lisez des PDF, de la vidéo ou de la

musique, appuyez sur pour arrêter la lecture. Puis appuyez à nouveau sur pour reprendre la lecture depuis le début du chier.

4. Lorsque vous lisez des PDF, de la vidéo ou de la

musique, appuyez sur le bouton pour mettre la lecture en pause.

Tous les chiers multimédia ou PDF doivent être placés dans le dossier, nommé « philips » avec un sous- dossier sous le répertoire racine du stockage spécié (interne/USB/carte SD). Tous les sous-dossiers (vidéo/ photo/musique/pdf) sont nommés par type et ne doivent pas être modiés. vidéos : {répertoire racine de stockage}/philips/video/photos : {répertoire racine de stockage}/philips/photo/musique : {répertoire racine de stockage}/philips/music/pdfs: {répertoire racine de stockage}/philips/pdf/ Notez que les répertoires racine des trois stockages sont Internal storage (Stockage interne) : /sdcardStockage USB : /mnt/usb_storageCarte SD : /mnt/external_sd

Bouton SOURCE [ ] Pour sélectionner la source d’entrée. Le bouton n'est contrôlé que par le mode scalaire.

Bouton ACCEUIL [ ] Ouvre le menu OSD. Le bouton n'est contrôlé que par le mode scalaire

1. Dans le contenu de la page Web, déplacez la sélection

vers le haut jusqu'aux éléments cliquables suivants.

2. Déplacez la sélection vers le haut vers le contrôle ou

widget suivant, comme les boutons.32BDL3550Q

Pour naviguer dans les menus et sélectionner des éléments.

Dans le contenu de la page Web, ces boutons servent à contrôler la barre de délement de l'écran. Appuyez sur ou pour déplacer la barre de délement verticale vers le haut ou le bas. Appuyez sur ou pour déplacer la barre de délement horizontale vers la gauche ou la droite.

3. Pour les chiers PDF,

Appuyez sur pour aller à la page suivante. Appuyez sur pour aller à la page précédente.

Bouton [ ] Pour conrmer une entrée ou une sélection.

1. Dans le contenu de la page Web, déplacez la sélection

vers le bas jusqu'aux éléments cliquables suivants.

2. Déplacez la sélection vers le bas vers le contrôle ou

widget suivant, comme les boutons.

Bouton MUET [ ] Appuyez pour allumer/éteindre la fonction Muet. Le bouton n'est contrôlé que par le mode scalaire.

Boutons COULEUR [ ] [ ] [ ] [ ] : Aucune fonction sur la source Android. Ces deux boutons ne sont contrôlés que par le mode scalaire.

Bouton [Numéro / DÉFINIR ID / ENTRÉE]

1. Pas de fonction pour DÉFINIR ID et ENTRÉE

sur les sources Android. Ces boutons ne sont contrôlés que par le mode scalaire.

2. Pour les chiers PDF, saisissez le numéro de page en

appuyant sur les touches numérotées et appuyez sur pour accéder à la page spécique.

Bouton FORMAT [ ] Pour changer le format d’image. Le bouton n'est contrôlé que par le mode scalaire.

Bouton RETOUR [ ] Pour retourner à la page précédente ou quitter la fonction précédente.

1. Achez les informations du signal d'entrée actuel.

Cela s'ache en mode scalaire.

2. Lecteur média -> Composer -> Modier ou ajouter

liste de lecture -> Choisir des chiers multimédias -> Appuyez sur pour acher les informations du chier multimédia choisi.

Bouton OPTIONS [ ] Ouvrez la boîte à outils dans le lecteur média ou le lecteur PDF.

1. Lecteur média -> Composer -> Modier ou ajouter liste

de lecture -> Appuyez sur pour ouvrir la boîte à outils. La boîte à outils glissera à partir du côté gauche de l'écran.

2. Lecteur PDF -> Composer -> Modier ou ajouter liste

de lecture -> Appuyez sur pour ouvrir la boîte à outils. La boîte à outils glissera à partir du côté gauche de l'écran.

Bouton VOLUME [ ] [ ] Pour régler le volume. Les boutons ne sont contrôlés que par le mode scalaire.32BDL3550Q

2.3.4. Installation des piles dans la télécommande

La télécommande fonctionne avec deux piles AAA 1,5V. Pour installer ou remplacer les piles :

1. Pressez et faites glisser le couvercle pour l’ouvrir.

2. Insérez des piles en respectant les polarités (+) et (-).

Mise en garde : Une utilisation incorrecte des piles peut causer une fuite ou une explosion. Respectez toujours les instructions ci-dessous :

• Insérez les piles « AAA » en respectant les polarités (+ et -).

• N’utilisez jamais des piles de diérents types.

• N'utilisez pas une pile neuve avec une pile usagée. Dans le cas contraire, cela peut causer une fuite ou réduire la durée de vie des piles.

• Enlevez les piles usagées immédiatement pour éviter une fuite des piles dans le compartiment des piles. Ne touchez pas l’acide des piles, car il peut causer des lésions à votre peau.

• L'élimination d'une batterie par incinération ou dans un four chaud, l'écrasement ou la découpe mécanique d'une batterie, peut entraîner une explosion; le fait de laisser une batterie dans un environnement extrêmement chaud peut entraîner une explosion ou une fuite de liquide ou de gaz inammable; et une batterie soumise à une pression d'air extrêmement faible peut entraîner une explosion ou une fuite de liquide ou de gaz inammable. REMARQUE : Enlevez les piles du compartiment des piles si vous n'utilisez pas le produit pendant une durée prolongée.

2.3.5. Utilisation de la télécommande

• Ne faites pas tomber et ne faites pas subir de chocs à la télécommande.

• Ne laissez pas des liquides pénétrer à l'intérieur de la télécommande. Si de l'eau a pénétré dans la télécommande, essuyez immédiatement la télécommande avec un chion sec.

• Ne placez pas la télécommande à proximité de sources de chaleur et de vapeur.

• N'essayez pas de démonter la télécommande, sauf si vous devez placer des piles dans la télécommande.

2.3.6. Rayon de fonctionnement de la télécommande

Pointer la télécommande vers le capteur de télécommande de l'écran. Utilisez la télécommande à moins de 5 m du capteur de l'écran et dans un angle de 20 degrés à gauche et à droite. REMARQUE :

• La télécommande peut ne pas fonctionner correctement si le capteur de télécommande de l’écran est exposée à la lumière directe du soleil ou une forte illumination, ou si un obstacle bloque le chemin du signal de la télécommande.

• Utilisez un câble capteur IR pour de meilleures performances de la télécommande. (Voir 3.4. Connexion IR pour les détails) 20° 20°32BDL3550Q

• Utilisez le couvercle USB et les vis pour masquer la clé USB et la carte SD.

1. Branchez la clé USB et la carte micro SD.

2. Utilisez les vis fournies pour xer le couvercle USB.

• Taille maximale appropriée pour la clé USB: 20(l)x10(H)x60(L) mm

3. Connexion à un équipement externe

3.1. Connexion à un équipement externe (DVD/VCR/VCD)

3.1.1. En utilisant l’entrée vidéo HDMI

DVD / VCR / VCDSortie HDMI[ENTRÉE HDMI]HDMI1 INHDMI2 IN AUDIO OUT 3.2. Connexion à un PC

3.2.1. En utilisant l’entrée DVI

3.2.2. En utilisant l’entrée HDMI

3.3. Connexion à plusieurs moniteurs avec configuration en chaîne Daisy Vous pouvez interconnecter plusieurs écrans pour créer une conguration en guirlande pour les applications telles qu'un panneau d'achage de menu.

3.3.1. Connexion du contrôle du téléviseur

Branchez le connecteur [SORTIE RS232C] du MONITEUR 1 sur le connecteur [ENTRÉE RS232C] du MONITEUR 2. MONITEUR 1 MONITEUR 2

Récepteur IR externe REMARQUE : Le capteur de télécommande du téléviseur arrêtera de marcher lorsque vous branchez un câble sur la prise [ENTRÉE IR]. 3.5. Connexion IR Pass-through DVD / VCR / VCD(DVD / VCR / VCD)Télécommande FORMATSOURCEINFOLISTOPTIONSADJUST VOL NORMAL ID SET ENTER[SORTIE IR][ENTRÉE IR]32BDL3550Q

3.6. Connexion câblée à un réseau

[RJ-45] [RJ-45] ROUTEUR INTERNET Paramètres réseau :

1. Allumez le routeur et activez le réglage DHCP.

2. Connectez le routeur à ce téléviseur avec un câble Ethernet.

3. Appuyez sur le bouton [ ] HOME de la télécommande puis sélectionnez

Connexion au réseau , puis appuyez sur le bouton [ ].

5. Attendez jusqu’à ce que l’écran détecte la connexion réseau.

6. Si la fenêtre « Contrat de licence utilisateur nal » s'ache, acceptez le contrat.

REMARQUE : Connexion avec un câble Ethernet blindé CAT-5ur se conformer à la directive EMC.32BDL3550Q

REMARQUE : Les boutons de contrôle décrits dans cette section sont principalement ceux de la télécommande, sauf si spécié. 4.1. Regarder la source vidéo connectée

1. Appuyez sur le bouton [ ] SOURCE.

2. Appuyez sur le bouton [ ] ou [ ] pour choisir un appareil, puis

appuyez sur le bouton [ ]. 4.2. Changer le format d’image Vous pouvez changer le format de l’image selon la source vidéo. Chaque source vidéo a certains formats d’image disponibles. Les formats d’image disponibles dépendent de la source vidéo :

1. Appuyez sur le bouton [ ] FORMAT pour choisir un format

• Mode vidéo : {Plein} / {4:3} / {Réel} / {21:9}/ {Personnalisé}. 4.3. Overview (Vue d'ensemble)

1. Lanceur d'applications Android PD :

• Le lanceur Android PD est une page noire comme indiqué ci-dessous :

• Quittez l'application en appuyant sur la touche de retour, l'écran accède alors au lanceur Android PD.

• Lorsque vous revenez au lanceur d'applications Android PD, l'écran ache une image d'instructions, qui n’apparait que pendant 5 secondes.

• L'image d'instruction vous indiquera que vous pouvez appuyer sur la touche source pour changer de source.

2. Mode Administrateur :

• Vous pouvez appuyer sur « Home (Accueil) + 1888 » pour accéder au mode Administrateur. Veuillez vous assurer de voir le menu d'accueil OSD après avoir appuyé sur « Home » (Accueil), puis appuyez sur 1888 dans cet ordre. Deux touches « Home » (Accueil) en continu ne sont pas une touche de raccourci valide.

• En mode Administrateur, vous pouvez voir icônes : « Settings » (Réglages), « Apps » (Applications), « Network » (Réseau), « Storage » (Stockage) et « Help » (Aide).

• Lorsque vous quittez le mode Administrateur, le système revient à la dernière source. Settings (Réglages) : allez dans les réglages de l'application. Apps (Applications) : achez toutes les applications. Network (Réseau) : réglez le Wi (optionnel), Ethernet Storage (Stockage) : achez les informations actuelles de stockage sur Android par PD. Help (Aide) : achez le code QR pour accéder au site Web de support Philips. Settings Apps Network Storage Help

1) Settings (Réglages) :

Page Ethernet 3.2) Wi-Fi: il s'agit d'une fonctionnalité optionnelle, le Wi-Fi ne peut être activé que lorsqu'un dongle USB Wi- Fi externe est inséré.

Achez le code QR pour accéder au site Web de support Philips.32BDL3550Q

4.4. Media Player (Lecteur média)

4.4.1. Interaction du menu Réglages avec le

Si vous sélectionnez la source lecteur média, la plate-forme passe automatiquement au lecteur média une fois le processus de démarrage eectué. - Liste lec. :

Page principale : accès à la page principale du lecteur média.

Playlist 1 - Playlist 7 : aller au lecteur média et lire Fichier1 - Fichier7 de la playlist automatiquement

Playlist 8 : aller au lecteur média et lire les chiers USB automatiquement.

- Liste des programmes :

Congurer jusqu'à 7 planications. - Activé :

Activer/Désactiver programme. - Temps de début :

Dénissez l'heure de début. - Temps de n :

Dénissez l'heure de n. - Liste lec. :

1 - 7 : aller au lecteur média et lire Fichier1 -

Fichier7 de la playlist automatiquement. - Jours de la semaine :

Régler un calendrier hebdomadaire. - Enregistrer :

Enregistrer un calendrier.

4.4.2. Introduction du lecteur média :

1. La page principale du lecteur média contient trois

éléments : « Play » (Lecture), « Compose » (Composer) et « Settings » (Réglages). Play (Lecture) : sélectionnez la liste de lecture à lire. Compose (Composer) : modiez la liste de lecture. Settings (Réglages) : dénir les propriétés du lecteur média.

2. Sélectionnez « Play » (Lecture) dans la page principale,

vous devez d'abord choisir une liste de lecture à lire entre FICHIER 1 et FICHIER 7. L'icône de crayon signie que la liste de lecture n'est pas vide.

3. Sélectionnez « Compose » (Composer) dans la page

principale, vous devez d'abord choisir une liste de lecture à éditer entre FICHIER 1 et FICHIER 7. L'icône de crayon signie que la liste de lecture n'est pas vide.

4. Si une liste de lecture vide est choisie, l'application vous

guide dans la sélection de la source multimédia. Tous les chiers multimédia doivent être placés dans / philips/ du répertoire racine. Par exemple : vidéos: {répertoire racine de stockage}/philips/video/ photos: {répertoire racine de stockage}/philips/photo/ musique: {répertoire racine de stockage}/philips/music/32BDL3550Q

5. Si vous sélectionnez le stockage « USB », l’application

vous guide à travers la sélection du périphérique USB.

6. Pour éditer ou supprimer une liste de lecture non vide,

sélectionnez la liste de lecture souhaitée présentant une icône crayon sur le côté droit du chier sélectionné.

7. Une fois que vous commencez à modier une liste de

lecture, vous verrez l'écran ci-dessous. Source - chiers dans le stockage. Playlist (Liste de lecture) - chiers dans la liste de lecture. Option (Option) - pour lancer la barre de menu latérale. Play key (Touche Lecture) - pour lire le chier multimédia. Info key (Touche Info) – pour acher les Information du chier multimédia. Touch le (Toucher chier) – pour sélectionner/ désélectionner un chier. Remarque : Lorsque vous faites un appui long sur un des répertoires dans Source, le chemin complet s’ache alors. 7-1 Dans la barre de menu latérale, les fonctions suivantes sont disponibles : - select all (tout sélectionner) : sélectionne tous les chiers du stockage. - delete all (tout supprimer) : supprime tous les chiers de la liste de lecture. - add/remove (ajouter/supprimer) : met à jour la liste de lecture depuis la source. - sort (trier) : trie la liste de lecture. - save/abort (enregistrer/abandonner) : enregistre la liste de lecture ou abandonne les modications. - back (retour) : retourne au menu précédent.

8. Si « Sort » (Trier) est sélectionné, vous pouvez

personnaliser l'ordre des chiers individuellement.32BDL3550Q

9. Après avoir sélectionné le chier souhaité, appuyez

sur la touche « Info » (Informations) pour obtenir les informations détaillées.

10. Après avoir sélectionné le chier souhaité, appuyez

sur la touche « Play » (Lecture) pour lire le chier multimédia.

11. Si vous avez créé une liste de lecture avec tous les

chiers images, il vous sera demandé d'ajouter une musique de fond au diaporama avant l'enregistrement.

12. Sélectionnez « Settings » (Réglages) sur la page

principale, 5 options sont disponibles : « Repeat Mode » (Mode de répétition), « Slideshow Eect » (Eet du diaporama) et « Eect Duration » (Durée de l’eet), « Software Decode » (Décodage logiciel) et « Autoplay » (Lecture automatique). Repeat Mode (Mode de répétition) : pour dénir le mode de répétition. Slideshow Eect (Eet du diaporama) : eet du diaporama photo. Eect Duration (Durée de l'eet) : durée de l'eet photo. Software Decode (Décodage logiciel) : aucun écran noir entre les vidéos lues. Autoplay (Lecture automatique) : Branchez le périphérique USB et la lecture automatique des chiers du chemin racine USB démarre. (4.4.3. Conguration de la lecture automatique du lecteur média)

13. Raccourci multimédia

Play (Lecture) : pour lire le chier. Pause : mise en pause de la lecture. Fast forward (Avance rapide) : lecture en avance rapide de 10 secondes. Rewind (Retour) : lecture en arrière de 10 secondes. Stop (Arrêter) : Arrête le lecture et revient au début. Si le chier en cours de lecture est un chier gif, cette fonction agit comme la touche pause.

14. Pour savoir comment modier le format de média,

reportez-vous à Change Picture Format (Modier le format d'image) à la P. 14.

15. Comment éditer une liste de lecture via FTP.

Étape 1. Créez un chier texte pour lecteur média. - Nom de chier : mpplaylistX.txt, avec « X » désignant le numéro de la liste de lecture (1, 2, 3, 4, 5, 6, 7). Ex. mpplaylist1.txt, mpplaylist2.txt - Contenu

Remarque : Si une liste de lecture contient des chiers vidéo et des chiers musicaux, un écran noir apparait lorsque le système lit le chier musical. Étape 2. Copiez « mpplaylistX.txt » dans le dossier « philips » du stockage interne. Vous pouvez utiliser FTP pour le faire. - Chemin du chier : /storage/emulated/legacy/philips Ex. /storage/emulated/legacy/philips/mpplaylist1.txt Étape 3. Préparez les chiers multimédia dans les dossiers « Photo », « Vidéo » et « Musique » se trouvant dans le dossier « Philips » de votre stockage interne. - Ex. /storage/emulated/legacy/philips/photo/xxx.jpg /storage/emulated/legacy/philips/video/yyy.mp4 /storage/emulated/legacy/philips/photo/zzz.mp3 Étape 4. Lancez l'application Lecteur média, le chier texte du lecteur média sera importé automatiquement. Remarque : Une fois le chier (texte) de la liste de lecture importé, les modications eectuées avec la télécommande ne sont pas enregistrées dans le chier texte de la liste de lecture.32BDL3550Q

4.4.3. Configuration de la lecture automatique

1. Transférez les chiers multimédias (photos et vidéos)

sous le dossier racine du stockage externe USB ou carte SD. Ne transférez pas le chier vers le dossier philips/.

2. Accédez à Lecteur média -> Réglages -> Lecture

automatique; cochez la case pour activer la lecture automatique. L'utilisateur peut également sélectionner la lecture automatique avec des chiers photo uniquement, des chiers vidéo uniquement ou les deux.

3. Revenez à la page principale du lecteur média et

branchez le périphérique USB ou la carte SD. Remarques :

1. Lecture automatique des chiers multimédias dans

l'ordre numérique, puis dans l'ordre alphabétique.

2. Si le périphérique USB ou la carte SD est débranché

pendant le processus de lecture automatique, le lecteur média cesse de fonctionner et retourne à la page principale.

3. La lecture automatique a une priorité plus élevée que

la liste de lecture. Si la lecture automatique est activée pendant que le lecteur média lit le chier, celui-ci cesse alors de lire la liste et démarre la lecture automatique à la place.32BDL3550Q

4.5. Browser (Navigateur) Avant d'utiliser cette fonction, assurez-vous que le système est connecté avec succès au réseau.

1. Page principale de l'application « Browser »

(Navigateur) qui vous permet de modier les paramètres correspondants.

2. Appuyez « Compose » (Composer) pour aller à la page

suivante. Les utilisateurs peuvent choisir une valeur entre 1 et 7. Appuyez sur une touche pour acher une boîte de dialogue.

3. Utilisez le clavier à l'écran pour saisir l'URL et appuyez sur

le bouton OK, les données sont enregistrées dans la liste.

4. Appuyez sur Option puis sur le côté gauche pour acher

une liste. Import (Importer) : Pour importer le chier de liste d'URL Export (Exporter) : Pour exporter le chier de liste d'URL Delete all (Supprimer tout) : Pour supprimer tous les enregistrements d'URL de l'écran principal Back (Retour) : Pour fermer la barre de menu latérale

• Sélectionnez Importer

• Sélectionnez le stockage depuis lequel le chier sera importé.32BDL3550Q

• Sélectionner un chier de navigateur

• Importez le chier de navigateur et l'URL sera indiquée à l'écran.

• Le format de chier pris en charge pour l'importation est « .txt ».

• Sélectionnez Exporter

• Sélectionnez le stockage vers lequel le chier sera exporté.

• Une boîte de dialogue ache l'emplacement du chier à enregistrer ainsi que le nom du chier. Appuyez sur le bouton « Save » (Enregistrer) pour sauvegarder l'URL.

5. Appuyez sur le bouton « OK » pour sauvegarder

l'enregistrement de l'URL.32BDL3550Q

6. Si vous sélectionnez un élément non vide dans la liste

d'URL, un message apparaît pour vous demander si vous souhaitez éditer ou lire l'URL. Si vous sélectionnez « Edit » (Éditer), une boîte de dialogue vous permet d'éditer l'URL. Si vous sélectionnez « Play » (Lecture), une page Web de l'URL sélectionnée apparaît.

7. Appuyez sur « Settings » (Réglages) pour aller à la page

Permet à l’utilisateur rde dénir le temps de rechargement de la page Web. a. Si la case Activé n'est pas cochée, le temps de rechargement par défaut est 60 secondes. Remarque : Dans ce cas, le rechargement de la page Web n'a lieu que lorsque l'état de connexion du réseau change. Si l'état du réseau est toujours connecté, la page Web ne se recharge pas après 60 secondes. b. Si la case Activé est cochée, vous pouvez dénir le temps de rechargement.32BDL3550Q

8. Interaction du menu OSD avec le navigateur

• Réglez Menu OSD > Conguration1 > Source démar. > Liste de lecture NAVIGATEUR sur 0. PD achera le navigateur après le redémarrage.

• Réglez Menu OSD > Conguration1 > Source démar. > Liste de lecture du navigateur sur 1. PD achera alors la page Web avec la 1re URL dans l'application de navigateur. 8-2. Calendrier Réglez le menu OSD > Option avancée > Calendrier > Heure On1, Heure O2, entrez dans le NAVIGATEUR, n'importe quel jour de la semaine, et Liste de lecture. Enn, cochez la case de droite. PD achera alors la page Web avec l'URL dans l'application de navigateur à l'heure 1 et se terminera à l'heure 2.

9. Comment éditer une liste d'URL via FTP

Étape 1. Créez un chier texte du lecteur média. - Nom de chier : bookmarklist.txt. - Contenu : Étape 2. Copiez bookmarklist.txt dans le dossier « philips » de votre stockage interne. Vous pouvez utiliser FTP pour le faire. - Chemin du chier : /storage/emulated/legacy/philips (pour DL, PL) Ex. /storage/emulated/legacy/philips/bookmarklist.txt Étape 3. Lancez l'application Navigateur, le chier texte du navigateur sera importé automatiquement. Remarque. Une fois le chier (texte) de la liste de lecture importé, les modications eectuées via la télécommande ne seront pas enregistrées dans le chier texte de la liste de lecture.

10. Navigation hors connexion

Lorsque l'URL 1 a une adresse dénie et l'OSD calendrier est utilisé pour ouvrir la page Web de l'URL 1, l’application navigateur enregistre automatiquement les données de la page Web d'accueil de l'URL 1 dans le stockage local. Si le réseau est déconnecté alors que l’OSD calendrier ouvre l’application navigateur, l’application navigateur ouvre automatiquement la page d’accueil de l’adresse URL 1 sur le stockage local. Remarque : a. L’application navigateur peut uniquement enregistrer les données de la page d’accueil de l’adresse URL 1, les autres URL 2 à URL 7 ne peuvent pas être enregistrées. b. Stockage local : /sdcard/Download/OineBrowsing c. Appuyer sur le bouton « Eacer le cache » permet d’eacer les données de la page d’accueil de l’adresse URL 1 du stockage local.32BDL3550Q

4.6. PDF Player (Lecteur de PDF)

4.6.1. Interaction du menu Réglages avec le

Si vous sélectionnez la source Lecteur de PDF, la plate-forme passe automatiquement au Lecteur de PDF une fois le processus de démarrage eectué. - Liste lec. :

Page principale : accès à la page principale du lecteur de PDF.

Playlist 1 - Playlist 7 : aller au Lecteur de PDF et lire Fichier1 - Fichier7 de la playlist automatiquement

- Liste des programmes :

Congurer jusqu'à 7 planications. - Activé :

Activer/Désactiver programme. - Temps de début :

Dénissez l'heure de début. - Temps de n :

Dénissez l'heure de n. - Liste lec. :

1 - 7 : aller au Lecteur de PDF et lire Fichier1 -

Fichier7 de la playlist automatiquement. - Jours de la semaine :

Régler un calendrier hebdomadaire.

4.6.2. Présentation du lecteur PDF :

1. La page principale du Lecteur de PDF contient trois

éléments : « Play » (Lecture), « Compose » (Composer) et « Settings » (Réglages). Play (Lecture) : sélectionnez la liste de lecture à lire. Compose (Composer) : modiez la liste de lecture. Settings (Réglages) : dénir les propriétés du Lecteur de PDF.

2. Sélectionnez « Play » (Lecture) dans la page principale,

vous devez d'abord choisir une liste de lecture à lire entre FICHIER 1 et FICHIER 7. L'icône de crayon signie que la liste de lecture n'est pas vide.

3. Sélectionnez « Compose » (Composer) dans la page

principale, vous devez d'abord choisir une liste de lecture à éditer entre Fichier 1 et Fichier 7. L'icône de crayon signie que la liste de lecture n'est pas vide.

4. Si une liste de lecture vide est choisie, l'application vous

guide dans la sélection de la source multimédia. Tous les chiers multimédia doivent être placés dans / philips/ du répertoire racine. Par exemple : pdf : {répertoire racine de stockage}/philips/pdf/32BDL3550Q

5. Pour éditer ou supprimer une liste de lecture non vide,

sélectionnez la liste de lecture souhaitée présentant une icône crayon sur le côté droit du chier sélectionné.

6. Une fois que vous commencez à modier une liste de

lecture, vous verrez l'écran ci-dessous. Source - chiers dans le stockage. Liste de lecture - chiers dans la liste de lecture. Les fonctions suivantes peuvent être commandées via les touches correspondantes de la télécommande. Touche Option - pour lancer la barre de menu latérale. Touche Lecture - lisez un chier multimédia. Touche Info - acher les infos du chier multimédia. Touche OK - sélectionnez/désélectionnez un chier. 6-1. Dans la barre de menu latérale, les fonctions suivantes sont disponibles : - Select all (Tout sélectionner) : sélectionne tous les chiers du stockage. - Delete all (Tout supprimer) : supprime tous les chiers de la liste de lecture. - Add/remove (Ajouter/supprimer) : met à jour la liste de lecture depuis la source. - Sort (Trier) : trie la liste de lecture. - Save/abort (Enregistrer/abandonner) : enregistre la liste de lecture ou abandonne les modications. - Back (Retour) : retourne à la page précédente.

7. Si « Sort » (Trier) est sélectionné, vous pouvez

personnaliser l'ordre des chiers individuellement.

8. Sélectionnez « Settings » (Réglages) sur la page principale,

2 options sont disponibles : « Repeat Mode » (Mode de répétition) et « Eect Duration »(Durée de l'eet). Repeat Mode (Mode de répétition) : pour dénir mode de répétition. Eect Duration (Durée de l'eet) : durée de l'eet photo.

9. Comment éditer une liste de pdf via FTP.

Étape 1. Créez un chier texte pour lecteur pdf. - Nom de chier : pdfplaylistX.txt, avec « X » désignant le numéro de la liste de lecture (1, 2, 3, 4, 5, 6, 7). Ex. pdfplaylist1.txt, pdfplaylist2.txt - Contenu : Étape 2. Copiez pdfplaylistX.txt dans le dossier « philips » du stockage interne. Vous pouvez utiliser FTP pour le faire. - Chemin du chier : /storage/emulated/legacy/philips (pour DL, PL) Ex. /storage/emulated/legacy/philips/pdfplaylist1.txt Étape 3. Préparez les chiers PDF dans le dossier « PDF » se trouvant dans le dossier « Philips » de votre stockage interne. - Ex. /storage/emulated/legacy/philips/pdf/xxx.pdf /storage/emulated/legacy/philips/pdf/yyy.pdf /storage/emulated/legacy/philips/pdf/zzz.pdf32BDL3550Q

Étape 4. Lancez l'application Lecteur PDF, le chier texte du lecteur PDF sera importé automatiquement. Remarque : Une fois le chier (texte) de la liste de lecture importé, les modications eectuées via la télécommande ne seront pas enregistrées dans le chier texte de la liste de lecture. Raccourci multimédia : Lecture : Lecture du chier. Pause : Met en pause la lecture. Avance rapide : pour passer à la page suivante. Si la page est à la n du chier, le chier suivant est ouvert. Retour en arrière : revenir à la dernière page. Si la page est du début du chier, le dernier chier est rouvert. Arrêter : Pour revenir à la première page du chier. Touches échées : Gauche : aller à la page précédente. Droite : aller à la page suivante. Combinaison de touches : Touche numérique + touche OK : passer à une page spécique. - appuyez sur une touche numérique pour sélectionner une page spécique. - Appuyez sur la touche « OK ». Le numéro de page s'ache en bas de la page. Si le numéro de page que vous avez sélectionné dépasse le nombre total de pages, cette page n’est pas modiée, mais le numéro de page actuel s’ache à la place. Remarque : Si vous branchez deux ou plusieurs disques USB pour modier la liste de lecture, la lecture à partir de la liste de lecture ne peut pas être garantie après la mise sous / hors tension, car le chemin de stockage USB peut s’en trouver modié. Il est vivement recommandé d'utiliser un seul disque USB lors de la modication de la liste de lecture.32BDL3550Q

Congurer l'adresse du serveur CMND & Play

Congurer le code PIN CMND & Play (4) Version Il y a deux options, Ver.2 et Ver.3 Ver. 2 utiliser l’accord 2.0/2.2 Ver. 3 utiliser l’accord 3.0/3.1 (5) Content (Contenu) Il existe 3 options disponibles : stockage interne, carte SD et stockage USB. Lorsque Ver.2 est sélectionné, Serveur/Compte/Code PIN est grisé et indisponible. Internal storageSD cardUSB storageCONTENTSettingsServerAccountPIN CodeVersionVer.2CMND & Play Lorsque Ver.3 est sélectionné, Serveur/Compte/Code PIN est disponible. Internal storageSD cardUSB storageCONTENTSettingsServerAccountPIN CodeVersionVer.3CMND & Play

Custom App (Application personnalisée) L'utilisateur peut congurer l'application pour la source du client Remarque : (1) Seule l'application installée par l'utilisateur s’ache. (2) L'application préinstallée ne s’ache pas.

4.8.1. Fonctionnement du menu OSD :

RCU : Source -> Personnalisé Si vous congurez APK client, l’application client se lance lorsque la source bascule sur le mode Client. Si APK client n'est pas déni, le système ache un écran noir lorsque la source bascule sur le mode client. Select AppCustom App

4.8.2. Présentation des fonctions

Custom App Select App Play Books Save (Enregistrer) Sélectionnez l'application, cliquez sur le bouton « Save (Enregistrer) » pour exécuter la fonction de stockage. Forget (Oublier) Appuyez sur le bouton « Forget (Oublier) » pour retirer les informations enregistrées précédemment. Cancel (Annuler) Appuyez sur le bouton « Cancel (Annuler) » pour quitter sans enregistrer les modications apportées. Si aucun APK client n'est installé, la liste est vide, et les boutons « Save (Enregistrer)» et « Forget (Oublier) » sont grisés. Select App Select App FORGET CANCEL SAVE Custom App32BDL3550Q

Si APK client est installé, l’utilisateur peut le sélectionner dans la liste.

• Cas 1 : Aucune application personnalisée congurée. L'application personnalisée s’ache et le premier élément est en surbrillance automatiquement. Custom App Select App Play Books Après le conguration, l'écran ache le nom de l'application. Select App Play Books Custom App

• Cas 2 : Réglages de l’application personnalisée (cercle d'entités à droite de l'icône) Custom App Select App Play Music32BDL3550Q

5. Réglage de l’interface utilisateur

5.1. Settings (Réglages) Entrez les paramètres PD en cliquant sur l’icône « Settings » (Réglages) en mode administrateur. Le menu de réglage comprend les éléments suivants : (1). Network & Internet (Réseau et Internet) (2). Signage Display (Achage de signalisation) (3). Apps & notications (Applications et notications) (4). Display (Écran) (5). Storage (Stockage) (6). System (Système)

5.1.1. Network & Internet (Réseau et Internet)

Réglages -> Réseau et Internet -> Wi-Fi Remarque importante : Cette option n'est disponible que lorsque le dongle Wi pris en charge est branché. Le point d'accès Wi du dongle n'est cependant pas pris en charge. Redémarrez l'appareil chaque fois que vous branchez ou retirez le dongle USB Wi. Activer le Wi Activer / désactiver la connexion Wi via le commutateur principal dans Réglages -> Réseau et Internet -> Wi-Fi -> bouton bascule Marche / Arrêt. Wi Arrêt Wi Marche Dans la liste des réseaux disponibles, sélectionnez un PA (point d'accès) sur un réseau sans l existant. Entrez les réglages requis. En bas de la liste, sélectionnez « Ajouter un réseau » pour ajouter un réseau ne faisant pas partie de votre liste. Si nécesasire, entrez le nom du réseau (SSID) et les détails de sécurité. Remarque : Lorsque le Wi-Fi est activé, l’Ethernet est automatiquement désactivé.32BDL3550Q

Préférence Wi-Fi Réglages -> Réseau et Internet -> Wi-Fi -> Préférences Wi Utilisation de WPS Le réseau WPS peut être activé à l'aide de 2 options : PBC (Push Button Conguration ou Conguration par bouton poussoir), dans lequel l'utilisateur n'a qu'à appuyer sur un bouton pour se connecter. PIN (Personal Identication Number ou Numéro d’indentication personnel), dans lequel un PIN est saisir sur l'appareil WPS client pour se connecter. Lorsque vous utilisez la méthode PBC, sélectionnez « WPS Push Button (Bouton poussoir WPS) » pour vous connecter. Lorsque vous utilisez la méthode par PIN, sélectionnez « WPS Pin Entry (Saisie PIN WPS) » et entrez le code PIN pour vous connecter. Informations réseau Wi Adresse MAC : ache l’adresse MAC Wi-Fi. Adresse IP : ache l'adresse IP lorsque l'appareil rejoint un réseau.

Réglages -> Réseau et Internet -> Ethernet Activer Ethernet Activez / désactivez la connexion Ethernet avec Réglages -> Réseau et Internet -> Bouton bascule Ethernet. Par défaut, le système utilise DHCP pour rejoindre le réseau. Informations de connexion ((Lorsque les options sont grisées, elles ne sont pas modiables). (1). IP Address (Adresse IP) (2). Gateway (Passerelle) (3). Netmask (Masque réseau) (4). DNS 1/2 Remarque : La connexion Wi est automatiquement désactivée lorsque la connexion Ethernet est activée. Ethernet Static IP (IP xe Ethernet) L'utilisateur peut dénir manuellement l'adresse IP Ethernet, le masque de réseau, l'adresse DNS et l'adresse IP de la passerelle lorsqu'il bascule sur « Static IP (IP xe) ». Basculez ensuite à nouveau sur le bouton Ethernet. Remarque :

1. Veuillez saisir l'adresse IPv4 dans tous les champs;

en notation décimale, composée de quatre nombres décimaux, chacun dans la plage de 0 à 255, séparés par un point.

2. L'utilisateur doit saisir tous les champs pour la connexion

IP xe avant de réactiver Ethernet.32BDL3550Q

5.1.2. Signage Display (Affichage de

signalisation) Réglages -> Achage, pour congurer la plupart des fonctions d'achage. Voir ci-dessous pour les informations plus détaillées sur les paramètres d'achage de signalisation.

5.1.2.1. General Settings (Paramètres généraux)

Réglages -> Achage -> Réglages généraux Congurez le nom de l’achage de signalisation, le logo utilisateur et la capture d'écran. Signage Display Name (Nom de l'achage de signalisation) Réglages > Achage > Réglages généraux > Nom de l'achage de signalisation Congurer le nom de l’achage de signalisation, le nom par défaut est l’adresse MAC Ethernet avec le préxe « PD_ ». Par exemple, « PD_000b12223398 ». La longueur maximum du nom est de 36 caractères au format UTF8. Cliquer pour le renommer. Boot Logo (Logo au démarrage) Réglages -> Achage -> Réglages généraux -> Logo de démarrage L'utilisateur peut congurer le logo de démarrage de l'appareil (animation de démarrage) lorsque le menu OSD -> Conguration 2 -> Logo est réglé sur le mode « Utilisateur ». ImageÉcranAudioConfiguration1Configuration2Option avancéeExtinction de l’OSDOSD position H.OSD position V.RotationInformations OSD Logo Ident. du moniteurStatut de chaleurInfos moniteurVersion HDMIRéinitial config

Paysage UtilisateurAction30,00°C 86,00°FActionAction Logo Arrêt Marche Utilisateur Si « Logo » n'est pas réglé sur le mode « Utilisateur », l'utilisateur ne peut pas sélectionner d'animation de démarrage personnalisée. Lorsqu'il est réglé sur le mode « User » (Utilisateur), l'option « Choisir l'animation de démarrage » devient disponible. Lorsque Logo est réglé sur le mode « User » (Utilisateur), le logo Philips par défaut est remplacé par le chier d'animation de démarrage sélectionné par l'utilisateur. Cliquez sur « Choose Boot Animation » (Choisir l’animation de démarrage) pour ouvrir menu an que l’utilisateur sélectionne le chier d'animation de démarrage. Le contenu enregistré sur une carte SD ou une carte mémoire USB est numérisé automatiquement. Le nom du chier d'animation de démarrage doit être « bootanimation.zip », à l’exclusion de tout autre format. Tous les chiers d'animation de démarrage disponibles se trouvent dans le dossier suivant :

1. Fichier sous /data/local/bootanimation/ :

Le chier d'animation de démarrage copié à partir d'une carte USB ou SD.

2. Fichier sous {SD_STORAGE_ VOLUME_NAME}/:

Le chier d'animation de démarrage enregistré sur la carte SD.

3. Fichier sous {USB_STORAGE_VOLUME_NAME}/:

Le chier d'animation de démarrage enregistré sur le stockage USB. Options du dialogue :

Eacer « bootanimation.zip sous /data/local/ bootanimation/ ». L'animation de démarrage personnalisée ne sera pas utilisée lors du démarrage du système.

Annuler et fermer la boîte de dialogue.

3. SAVE (ENREGISTRER)

Copier le chier sélectionné dans /data/local/ bootanimation/. Après cela, l'utilisateur peut retirer son stockage externe (USB et SD). Le système utilise le chier d'animation de démarrage sous /data/local/ bootanimation.32BDL3550Q

Si le système ne trouve aucun chier bootanimation.zip sous le stockage externe (USB, SD) et /data, la liste de chiers est vide. Les boutons « SAVE » (ENREGISTRER) et « FORGET » (OUBLIER) sont grisés, l'utilisateur doit vérier le contenu enregistré sur la mémoire USB ou la carte SD. Cliquez sur le bouton « ANNULER » pour fermer la boîte de dialogue et rebranchez la mémoire USB ou la carte SD.

le dossier /data/local/bootanimation/ est vide, cela signie que bootanimation.zip n’a pas été enregistré par l'utilisateur auparavant. Le logo Philips par défaut apparaît au démarrage du système. Lorsque « bootanimation.zip » se trouve sous le stockage externe, une boîte de dialogue de liste des chiers apparaît. Si le chier « bootanimation.zip » se trouve dans le dossier « /data/ local/bootanimation/ », la boîte de dialogue contextuelle ache ce chier comme première option. Cela signie simplement que l'utilisateur a déjà copié (enregistré) le chier « bootanimation.zip » et que le système va démarrer avec une animation de démarrage à partir de /data/local/bootanimation/bootanimation.zip. Le chier d'animation de démarrage peut être remplacé à l'aide du bouton « ENREGISTRER ». Screenshot (Capture d'écran) Réglages -> Achage -> Réglages généraux -> Capture d'écran Pour eectuer des captures d'écran du contenu importé, cliquez sur « Activé » an d’activer la fonction de capture d'écran automatique. Si les options de capture d'écran s’achent en gris, cela signie que la fonction de capture d'écran n'est pas encore activée. Après avoir activé cette fonction, vous pouvez dénir l'intervalle de temps entre chaque capture d'écran, ainsi que le dossier de destination où la capture d'écran est enregistrée. L’option « Enregistrer vers » vous notie que les images de la capture d’écran sont enregistrées sur le stockage interne et cela ne peut pas être changé manuellement. REMARQUE :

1. Les images de capture d'écran sont supprimées

automatiquement dans les conditions suivantes : (1). Lorsque le temps de début de la fonction de capture d'écran est déni sur 0 seconde. (2). Démarrage de la capture d'écran à 40 secondes de minute. (3). Si vous décidez de purger les photos de capture d'écran chaque semaine, les données de suppression des photos sont modiées au jour où vous appliquez le réglage de la fonction de capture d'écran. Par exemple, si vous dénissez le jour de purge sur le Lundi de chaque semaine, puis changez les autres les réglages de la fonction de capture d'écran le Vendredi, le jour de purge est changé en vendredi (le jour de l'heure actuelle du système).

Fonctionnalité veille (interruption système) et capture d'écran : La fonction de capture d'écran est suspendue lorsque le système passe en mode veille. La fonction d'envoi de la capture d'écran est par conséquent suspendue. Les fonctionnalités liées aux captures d'écran sont redémarrées lorsque le système entre en mode actif. (1). Interval (Intervalle) Pour régler la durée de l’intervalle entre chaque capture d’écran. Les options disponibles sont de 30 et 60 minutes. (2). Start Time (Temps de début) Réglez l'heure de début d'une journée pour démarrer la fonction de capture d'écran. Assurez-vous de cliquer sur le bouton « Save » (Enregistrer) avant de quitter la boîte de dialogue, sinon vos réglages ne sont pas enregistrés. L'heure de début ne doit pas être antérieure à l'heure de n. Un message surgit pour vous informer s'il s'agit d'une valeur non valide. (3). End Time (Temps de n) Réglez l'heure de n d'une journée pour arrêter la fonction de capture d'écran. Assurez-vous de cliquer sur le bouton « Save » (Enregistrer) avant de quitter la boîte de dialogue, sinon vos réglages ne sont pas enregistrés. L'heure de début ne doit pas être antérieure à l'heure de n. Un message surgit pour vous informer s'il s'agit d'une valeur non valide.32BDL3550Q

(4). Repeat (Répéter) Réglez le mode de répétition pour la capture d'écran automatique. (5). Save to (Enregistrer vers) Les images d'écrans sont enregistrées dans le dossier nommé « philips/screenshot » du stockage interne. (6). Purge Screenshots (Purger les captures d’écran) Réglez l'intervalle de temps pour supprimer les images de capture d'écran. Les options disponibles sont « Chaque jour » et « Chaque sem. ». (7). Send screenshots via email (Envoyer les captures d’écran par e-mail) Vous pouvez envoyer chaque image de capture d'écran sous forme de pièce jointe à un e-mail. L’utilisateur doit d’abord congurer les informations d’e-mail dans « Réglages -> Achage -> Réglages serveur -> Notication e-mail » (se reporter à la section Email Notification (Notification e-mail)).

5.1.2.2. Server Settings (Réglages serveur)

Réglages -> Achage -> Réglages Serveur Email Notication (Notication e-mail) Réglages -> Achage -> Réglages serveur -> Notication e-mail Cocher la case pour activer / désactiver la fonctionnalité de notication par e-mail. Congurer SMTP et gérer les e-mails après avoir activé la fonctionnalité de notication e-mail. SMTP Congurer l'adresse e-mail de l'expéditeur et les informations de serveur SMTP. Il y a deux types de serveur SMTP à congurer pour l'utilisateur : « Gmail » et « Other » (Autre). En utilisant l’option « Other » (Autre), l'utilisateur peut congurer manuellement le serveur STMP, le type de sécurité et le port du serveur. Remarque :

1. Le mot de passe doit être au format UTF8 avec 6 à 20

2. L’utilisateur ne peut pas dénir le port 5000 (port SICP

par défaut) ni le port 2121 (port par défaut du serveur FTP). Conguration du port réseau SICP « Réglages -> Achage -> Application réseau -> Port réseau SICP ». Réglages du port réseau FTP dans « Réglages -> Achage -> réglages serveur -> FTP -> Port ». Gmail : (Le serveur SMTP, le type de sécurité et le port sont grisés) Other (Autre): Gmail Security Settings (Réglages de sécurité Gmail) Si un problème survient lors de l'envoi de l'e-mail via Gmail, veuillez consulter le site Web de Google « https://www. google.com/settings/security/lesssecureapps » an de vérier les réglages de sécurité de votre compte Google. Activez ensuite « Access for less secure apps » (Accès pour les applications moins sécurisées).32BDL3550Q

Manager Email (Gestion d’e-mails) Spéciez l'adresse de destination pour recevoir l'e-mail. Test Pour vérier si vos paramètres d’e-mail sont corrects, sélectionnez « Envoyer un e-mail de test » an d’envoyer un e-mail de test. FTP Réglages -> Achage -> Réglages Serveur -> FTP Cocher la case pour activer / désactiver la fonctionnalité de serveur FTP. Après activation de cette fonction, l'utilisateur peut congurer le compte, le mot de passe et le numéro de port. (1). Compte : Le nom d'utilisateur pour se connecter au serveur FTP. La longueur du nom du compte doit être comprise entre 4 et 20 caractères, seuls [az], [AZ] et [0-9] sont autorisés. (2). Mot de passe : Le mot de passe pour se connecter au serveur FTP. La longueur du mot de passe doit être comprise entre 6 et 20 caractères, seuls [az], [AZ] et [0- 9] sont autorisés. Le mot de passe est couvert par des astérisques après réglage. (3). Chemin de stockage : Le serveur FTP a accès uniquement à la mémoire de stockage interne. Le chemin de stockage ne peut pas être modié. (4). Port : Le numéro de port du serveur FTP. Le numéros de port disponible va de 1025 à 65535, la valeur par défaut est 2121. Les numéros de port suivants ne peuvent pas être utilisés : 8000 / 9988 / 15220 / 28123 / 28124 et port réseau SICP (5000 par défaut). Enn, redémarrez manuellement le système pour appliquer les paramètres FTP. Remote Control (Télécommande) Réglages -> Achage -> Réglages Serveur -> Télécommande « Enabled » (Activé) Le paramètre par défaut est « Enabled » (Activé). Pour utiliser la fonction de télécommande, l'appareil doit être lié au serveur de télécommande. Dans le champ de saisie de « Serveur », saisissez l'adresse URL avec le préxe « https:// ». Si l'appareil n'est pas lié au serveur de télécommande, veuillez saisir le code PIN fourni par le serveur. Bind status (État de liaison) : (1). Si l'appareil ne dispose pas d'une connexion réseau appropriée, un message « Network is disconnected » (Le réseau est déconnecté) s'ache. (2). Si l'appareil est équipé d'une fonction réseau mais n'est pas connecté au serveur de contrôle distant, un message « Server is disconnected » (Le serveur est déconnecté) s'ache. (3). Si un serveur est connecté, mais pas lié, un message « Server is unbinded » (Le serveur n’est pas lié) apparaît. (4). Si l’appareil est lié avec le serveur avec succès, un message « Server is binded » (Le serveur est lié) apparaît. (5). Si le code PIN n'est pas correct, un message « Error PIN code » (Erreur code PIN) apparaît. SNMP Activer / désactiver le service SNMP. Veuillez vous reporter au manuel d'utilisation SNMP. ADB over Network (ADB sur réseau) Vous pouvez accéder à ADB via une connexion réseau avec le port 5555.

5.1.2.3. Source Settings (Réglages de la source)

Réglages -> Achage -> Réglages source L'utilisateur peut congurer les options détaillées de l'APK source. Media Player (Lecteur média) Réglages -> Achage -> Réglages source -> Lecteur média Ouvrez l'activité de modication de la liste de lecture de l'APK Lecteur média et modiez l'activité des réglages d'eet. Browser (Navigateur) Réglages -> Achage -> Réglages Source -> Navigateur Ouvrez l'activité de l'éditeur de signets de l’APK navigateurK. CMND & Play (CMND et Lecture) Réglages -> Achage -> Réglages source -> CMND & Play32BDL3550Q

Activité des paramètres APK CMND & Play (1). Server (Serveur) Congurez l’adresse IP du serveur CMND & Play. Non disponible dans le protocole 2.0. (2). Account (Compte) Congurez le compte du serveur CMND & Play, le format du compte doit être [a-z] [A-Z] [0-9]. Non disponible dans le protocole 2.0. (3). PIN Code (Code PIN) Congurez le code PIN CMND & Play Non disponible dans le protocole 2.0. (4). Version Congurez la version du protocole du serveur CMND & Play. (1). 2,0 : Utilisé pour la version 2.0 / 2.2 du protocole (par défaut) (2). 3,0 : Utilisé pour la version 3.0 / 3.1 du protocole (par défaut lorsque l'utilisateur sélectionne la langue JP dans OOBE) (5). Content (Contenu) APK CMND & Play prend en charge le contenu de lecture à partir du stockage interne (sélectionnez « Stockage interne ») et du stockage externe (sélectionnez « Carte SD » ou « Stockage USB »). APK CMDN & Play recherche le contenu sur le stockage sélectionné. Le réglage par défaut est le stockage interne. Veuillez noter que le stockage externe ne peut pas être retiré (débranché) lorsque CMND & Play lit du contenu. De plus, l'espace disque libre du stockage externe doit être le double de la taille du chier CMS pour l'extraction du contenu CMS. PDF Player (Lecteur de PDF) Réglages -> Achage -> Réglages source -> Lecteur de PDF Ouvrez l'activité de modication de la liste de lecture de l’APK Lecteur de PDF et modiez l'activité des paramètres d'eet. Custom app (Application personnalisée) Réglages -> Achage -> Réglages source -> Application personnalisée L’utilisateur peut congurer le source personnalisée d’APK. Le chier APK sélectionné est lancé lors du passage sur la source d’entrée personnalisée. Si source APK client n'est pas déni, le système ache un écran noir lors du passage sur la source d'entrée client. La valeur par défaut est APK « CMND&Deploy ». Si un APK source personnalisé est déni, le nom de l’APK s'ache. Sinon, cela signie que l'application personnalisée n'a pas été dénie. Select APP (Sélectionner une application) Sélectionnez une application spécique pour la source APP personnalisée. Remarque : Les APK préinstallés par le système ne sont pas achés dans la liste. Seuls les APK installés manuellement seront listés. (1). FORGET button (Bouton OUBLIER) Eacer l'application source personnalisée. Elle s’ache en gris si l'application source client n'a pas été dénie. (2). CANCEL button (Bouton ANNULER) Quitter sans enregistrer les modications. (3). SAVE button (Bouton ENREGISTRER) Cliquer sur le bouton « Save » (Enregistrer) pour sélectionner l'APS comme application source personnalisée. Elle s’ache en grisé si aucune application disponible ne peut être sélectionnée. Forcer le redémarrage de l'application personnalisée Lorsque cette fonction est activée, le système peut surveiller l'état de l'application personnalisée. Si l'application personnalisée n'existe pas et que le démarrage sur la source est réglé sur « Application personnalisée », le système tente alors de lancer à nouveau l'application personnalisée. Le paramètre par défaut est Désactivé.

5.1.2.4. Network Application (Application réseau)

Réglages -> Achage -> Application réseau Proxy Réglages -> Achage -> Application réseau -> Proxy Activez le serveur proxy en cochant la case « Activé ». L'utilisateur peut congurer l’IP de l’hôte et le numéro de port du serveur proxy. Le paramètre par défaut est « Désactivé ».32BDL3550Q

Le système prend en charge les types de proxy suivants : HTTP, HTTPS, SOCKS4 et SOCKS5. En choisir un pour votre serveur proxy. Si une autorisation est demandée par le serveur proxy, cochez la case « Autorisation » et entrez le nom d'utilisateur et le mot de passe. SICP Network Port (Port réseau SICP) Réglages -> Achage -> Application réseau -> Port réseau SICP Congurer le port par défaut de SICP et activer / désactiver le réseau SICP. Le SICP par défaut est activé avec le port 5000. Remarque : Le numéro de port est va de 1025

Les ports suivants sont déjà occupés et ne peuvent pas être attribués : 8000, 9988, 15220, 28123, 28124. Le port FTP par défaut est 2121.

5.1.2.5. System Tools (Outils système)

Réglages -> Achage -> Outils système Il y a huit fonctionnalités principales dans les outils système de l’achage de signalisation : (1). Navigation Bar (Barre de navigation) (uniquement lorsque le périphérique tactile est pris en charge) (2). Clear Storage (Eacer le stockage) (3). Reset (Reinitialiser) (4). Auto restart (Redémarrage automatique) (5). Import & Export (Importer/Exporter) (6). Clone (Cloner) (7). Security (Sécurité) (8). Admin Password (Mot de passe administrateur) Navigation Bar (Barre de navigation) Réglages -> Achage -> Outils système -> Barre de navigation Congurer pour activer ou désactiver la barre de navigation pendant les gestes tactiles. Cette option est disponible uniquement lorsque la plateforme prend en charge les périphériques tactiles. Clear Storage (Eacer le stockage) Réglages -> Achage -> Outils système -> Eacer le stockage Eacer les données sous le dossier {stockage}/philips/ du stockage interne et externe. (1). All (Tout) Eacer le dossier « Philips » du stockage interne, de l’USB et de la carte SD. (2). Internal Storage (Stockage interne) Eacer le dossier « Philips » du stockage interne uniquement. (3). USB Storage (Stockage USB) Eacer le dossier « Philips » du stockage USB uniquement. (4). SD Card (Carte SD) Eacer le dossier « Philips » de la carte SD uniquement. Une boîte de dialogue indique tous les dossiers que le système va eacer. Appuyez sur « RESET » (RÉINITIALISER) pour eacer toutes les données du dossier listé, ou appuyez sur la touche de retour pour quitter sans enregistrer. Reset (Reinitialiser) Réglages -> Achage -> Outils système -> Réinitialiser Factory Reset (Préréglage usine) Cette fonction vous permet d’eacer toutes les données et réglages de l’utilisateur. Le système redémarre automatiquement et passe à OOBE une fois redémarré. Remarque importante :

1. Toutes les données du stockage interne sont eacées

et il est impossible de les récupérer. Les données comprennent les réglages de l'appareil, les applications installées, les données des applications, les chiers de téléchargement, la musique, les photos et toutes les données sous « /data ». Cependant, les données stockées sur l'USB et la carte SD ne sont pas eacées.

2. Assurez-vous que l'adaptateur secteur et l'alimentation

sont toujours présents pendant la réinitialisation aux préréglages d’usine. L'utilisateur ne peut éteindre qu'après avoir vu OOBE sur l'écran. Cliquez sur « Factory Reset » (Préréglage usine) pour eectuer une réinitialisation d'usine. Appuyez sur « OK » pour conrmer lorsque la boîte de dialogue apparaît. Veuillez noter que cette action eace toutes les données du stockage interne et qu'elles ne sont pas récupérables.32BDL3550Q

Auto restart (Redémarrage automatique) La fonction de redémarrage automatique permet à l'appareil de redémarrer automatiquement à l'heure que vous spéciez. Sélectionnez Désactiver / Activer la fonction de redémarrage automatique dans le commutateur principal. Utilisez le sélecteur d’heure pour dénir l'heure de redémarrage automatique. Cliquez sur le bouton « Save » (Enregistrer) et l'heure que vous avez réglée pour le redémarrage automatique s'ache. Import & Export (Importer/Exporter) Réglages -> Achage -> Outils système -> Importer et exporter Cette fonction vous permet d'importer/exporter les paramètres et l'APK tiers depuis/vers un autre appareil. Merci de noter que : (1). Exporter les données vers le chier BDL3550Q_clone. zip sous le dossier {storage}/philips/clone. (2). Prend en charge l'ancienne méthode de clonage de chiers et place les chiers sous {storage}/philips/sys_ backup : AndroidPDMediaPlayerData.db AndroidPDPdfData.db menu_settings.db settings_global.xml settings_secure.xml settings_system.xml signage_settings.db smartcms.db Notez que les dernières données exportées archivent tous les chiers dans un chier ZIP. (3). « Nom de l'achage de signalisation » n’est pas importé / exporté. Exporter les paramètres de l’achage de signalisation Le système exporte les données de la base de données et les APK tiers dans le chier {storage}/philips/clone/BDL3550Q- clone.zip du stockage sélectionné (stockage interne, carte SD ou stockage USB). Remarque : Si le stockage sélectionné (stockage Interne USB ou carte SD) ne contient pas le dossier Philips/, le système le crée automatiquement. Une liste de tous les stockages disponibles (stockage interne/carte SD et stockage USB) : Importer les paramètres de l’achage de signalisation Importer les données de la base de données depuis le chier philips/clone/BDL3550Q-clone.zip du stockage sélectionné (stockage interne, carte SD ou stockage USB). Le système importe les données suivantes dans un chier ZIP : (1). Importer la base de données dans BDL3550Q-clone.zip (2). Importer les APK tiers dans BDL3550Q_clone.zip Une liste de tous les stockages disponibles (stockage interne/ carte SD et stockage USB) : Une boîte de dialogue de conrmation est achée avant d'importer les paramètres et les APK. Cliquer sur bouton « OK » pour démarrer l'importation des données. Clone (Cloner) Réglages -> Achage -> Outils système -> Cloner Clone Media Files (Cloner des chiers multimédia) Cette fonction vous permet de copier les chiers multimédia depuis le stockage source sélectionné vers le stockage cible. (1). Les chiers de clonage système se trouvent dans le dossier suivant : philips/photo philips/music philips/video philips/cms philips/pdf philips/browser (2). Cloner des chiers CMS (l’extension de chier est « .cms ») : Stockage source La source est le stockage interne Vériez s'il y a un chier CMS sur le serveur FTP. S'il n'y a aucun chier CMS sur le serveur FTP, vériez le dossier philips/ du stockage source La source est le stockage externe (carte SD ou stockage USB) Vérier le chier CMS dans le répertoire racine du stockage Stockage cible La cible est le stockage interne Le chier CMS est enregistré dans le dossier philips/ La cible est le stockage externe (carte SD ou stockage USB) Le chier CMS va être enregistré dans le répertoire racine du stockage32BDL3550Q

Security (Sécurité) Réglages -> Achage -> Outils système -> Sécurité External Storage (Stockage externe) Cocher la case pour verrouiller ou déverrouiller le stockage externe (carte SD et stockage USB). Déverrouillé par défaut. (1). Non cliqué (Désactivé) : Déverrouillage carte SD/ stockage externe USB. (2). Cliqué (Activé) : Verrouillage carte SD/stockage externe USB. Remarque : Lorsque vous désactivez le verrouillage du stockage externe pour l’activer, débrancher et brancher à nouveau le stockage externe (pour la carte SD et le stockage USB). Après cela, le système peut à nouveau détecter le stockage externe. Admin Password (Mot de passe administrateur) Réglages -> Achage -> Outils système -> Mot de passe administrateur. Enable (Activé) : Cochez la case pour activer ou désactiver le Mot de passe administrateur. Désactivé par défaut. Une fois activé, vous avez besoin d'un mot de passe pour vous connecter en mode Administrateur. Le mot de passe par défaut est « 1234 ». Password (Mot de passe) : Modier le mot de passe si nécessaire. Reset Password (Réinitialiser le mot de passe) : Réinitialiser le mot de passe à sa valeur par défaut qui est « 1234 ». Si la réinitialisation réussit, un message s'ache indiquant « Réussi ».

5.1.2.6. Misc. (Div.)

Prise en charge de TeamViewer Cocher la case pour activer ou désactiver le support TeamViewer. TeamViewer envoie une clé ACCUEIL virtuelle pour ouvrir le mode Admin. Activé par défaut. Les APK TeamViewerHost et TeamViewerQSAddOn sont installés sur le système automatiquement. Ou, le système les supprime si le « Support TeamViewer » est désactivé. Les deux chiers APK suivants sont listés dans Réglages -> Applications si « Support TeamViewer » est activé.

5.1.2.7. System updates (Mises à jour système)

Local update (Mise à jour locale) Réglages -> Achage -> Mises à jour système -> Mise à jour locale Le système va rechercher automatiquement « update.zip » dans le dossier racine du disque USB et de la carte SD. Si « update.zip » se trouve sur le stockage externe, une liste s'ache pour que l'utilisateur puisse sélectionner le chier à mettre à jour. Une fois le chier sélectionné dans la liste, le système lance le redémarrage et la mise à jour. Merci de noter que : (1). N’éteignez pas l'alimentation et ne retirez pas l'adaptateur secteur tant que la mise à jour n'est pas terminée. (2). Actuellement, le système ne prend en charge que la mise à jour complète d'Android. (3). Le chier de mise à jour doit être nommé « update. zip » uniquement. (4). Le chier « update.zip » doit être stocké dans le dossier racine de votre stockage externe.32BDL3550Q

Acher les informations sur les APK installées.

5.1.3.1. App info (Infos applications)

Toutes les applications Android installées sont listées. L'utilisateur peut gérer l'autorisation de chaque application ainsi que d'autres paramètres.

5.1.3.2. App permissions (Autorisations des

applications) Liste des autorisations principales du système Android et de l'application qui a l'autorisation de les contrôler.

5.1.3.3. Default Apps (Applications par défaut)

L'utilisateur peut dénir des applications par défaut si quelqu'un envoie une demande connexe. Browser app (Application navigateur) L'application par défaut pour ouvrir une URL de page Web. Chromium par défaut. Home app (Application Home) L'application de lancement par défaut, DefaultHome APP par défaut. Si l'utilisateur modie cette application, la source externe peut ne pas s'acher correctement. Opening links (Ouverture de liens) Cette fonctionnalité permet à l'application d'ouvrir directement les liens pris en charge dans son application.

5.1.4. Display (Écran)

Modier la taille de police de votre achage.

5.1.4.1. Font Size (Taille de police)

Faites glisser le curseur pour ajuster la taille de la police système. Le paramètre par défaut est « Largest » (La plus grande).

5.1.5. Storage (Stockage)

Réglages -> Stockage Ache l'état du stockage de l’appareil. Si un périphérique de stockage externe (carte SD ou disque USB) est inséré, l'état de stockage du stockage externe est listé sous « Stockage portable ».

5.1.6. System (Système)

Les options suivantes sont listées dans Réglages -> Système. (1). Keyboard & inputs (Clavier et saisies) (2). Developer options (Options pour les développeurs) (3). About (À propos)32BDL3550Q

5.1.6.1. Keyboard & input (Clavier et saisie)

Réglages -> Système -> Clavier et saisie L'utilisateur peut modier les réglages IME et clavier. Virtual keyboard (Clavier virtuel) Permet à l'utilisateur de dénir l'IME logiciel par défaut (clavier virtuel) et de contrôler les paramètres IME détaillés. L'IME japonais est installé automatiquement lorsque la langue japonaise est sélectionnée dans OOBE. Physical keyboard (Clavier physique) Permet à l'utilisateur de contrôler le clavier physique et les paramètres détaillés du clavier. Le « TPV Vir-IR » est un clavier virtuel de niveau système; il existe toujours dans la liste des claviers. On-screen keyboard enable (Activer le clavier à l’écran) Réglages -> Langues et saisie -> Clavier à l'écran activé Sert à activer / désactiver le clavier logiciel préinstallé du système (IME). L’utilisateur peut appuyer six fois sur « menu » pour activer le clavier logiciel à l'écran lorsqu'il est désactivé. Par défaut, le clavier à l'écran est activé.

5.1.6.2. Developer options (Options pour les

développeurs) Réglages -> Système -> Options développeur Options de développement Android pour les développeurs, le réglage par défaut est activé et le débogage USB est « On » (Activé) par défaut.

5.1.6.3. About (À propos)

Réglages -> Système -> À propos Ache les informations suivantes à propos du système. (1). Status (État) (2). Legal Information (Informations légales) (3). Model (Modèle) (nom de modèle de l'appareil) (4). Android version (Version d’Android) (5). Android security patch level (Niveau de correctif de sécurité Android) (6). Kernel version (Version Kernel) (7). Build number (Numéro de build) (version nale) Status (État) Ache le numéro de série de l'appareil et la durée totale de démarrage de l'appareil. Legal Information (Informations légales) Les informations légales et les licences de tous les projets open source sont listées.32BDL3550Q

Vous trouverez ci-dessous une vue d'ensemble de la structure du menu OSD (achage à l'écran). Vous pouvez l'utiliser comme référence pour le réglage de votre écran. 6.1. Navigation dans le menu OSD

6.1.1. Navigation du menu OSD avec la

télécommande FORMATSOURCEINFOLISTOPTIONSADJUST

1. Appuyez sur le bouton [ ] sur la télécommande pour

2. Appuyez sur le bouton [ ] ou [ ] pour sélectionner

3. Appuyez sur le bouton [OK] ou [ ] pour ouvrir le sous-

4. Dans le sous-menu, appuyez sur le bouton [ ] ou [ ] pour

basculer entre les éléments, appuyez sur le bouton [ ] ou [ ] pour modier les réglages. S'il y a un sous-menu, appuyez sur le bouton [OK] ou [ ] pour ouvrir le sous- menu.

5. Appuyez sur le bouton [ ] pour retourner au menu

précédent ou appuyez sur le bouton [ ] pour quitter le menu OSD.

6.1.2. Navigation du menu OSD avec les boutons

de contrôle du moniteur

1. Appuyez sur le bouton [MENU] pour ouvrir le menu OSD.

2. Appuyez sur le bouton [ ] ou [ ] pour sélectionner

3. Appuyez sur le bouton [ ] pour ouvrir le sous-menu.

4. Dans le sous-menu, appuyez sur le bouton [ ] ou [ ]

pour basculer entre les éléments, appuyez sur le bouton [ ] ou [ ] pour modier les réglages. S'il y a un sous- menu, appuyez sur le bouton [ ] pour ouvrir le sous- menu.

5. Appuyez sur le bouton [MENU] pour retourner au menu

précédent ou maintenez le bouton [MENU] enfoncé pour quitter le menu OSD. 6.2. Présentation du menu OSD

ImageÉcranAudioConfiguration1Configuration2Option avancéeLuminositéContrasteNettetéNiveau de noirTeinteCouleurRéduction du bruitSélection gammaTempérature couleursContrôle couleursEnergie IntelligenteSur-balayage

MoyenNatifNatifActionArrêtArrêt Luminosité Ajuste la luminosité du rétro-éclairage de l’écran. Contraste Pour régler le rapport de contraste du signal d'entrée. REMARQUE : Source VIDÉO uniquement Netteté Cette fonction peut assurer une image numérique distincte à tout moment. Pour régler la netteté de l'image pour chaque mode d'image. REMARQUE : Source VIDÉO uniquement Niveau de noir Réglez la luminosité de l'image du fond d'écran. REMARQUE : Source VIDÉO uniquement. Le mode d'image sRGB est standard et ne peut pas être modié. Teinte (Nuance) Réglez la teinte de l'écran. Appuyez sur le bouton + et la couleur du ton de la chair deviendra plus verdâtre. Appuyez sur le bouton - et la couleur du ton de la chair deviendra plus violacée. REMARQUE : Source VIDÉO uniquement Couleur (Saturation) Réglez la couleur de l'écran. Appuyez sur le bouton + pour augmenter la profondeur de couleur. Appuyez sur le bouton - pour réduire la profondeur de couleur. REMARQUE : Source VIDÉO uniquement Réduction du bruit Réglez le niveau de réduction du bruit. REMARQUE : Source VIDÉO uniquement Sélection gamma Sélectionnez un gamma d'achage. Cela concerne la courbe de performance de luminosité du signal en entrée. Choisissez parmi {Natif} / {2.2} / {2.4} / {s gamma} / {D-image}. REMARQUE : Source VIDÉO uniquement. Le mode d'image sRGB est standard et ne peut pas être modié.32BDL3550Q

Température couleurs Règle la température des couleurs. L'image devient rougeâtre lorsque la température de couleur diminue et bleuâtre lorsque la température de couleur augmente. REMARQUE : Source VIDÉO uniquement. Contrôle couleurs Les niveaux de couleur du rouge, bleu et vert peuvent être ajustés avec les barres de couleur. R : Gain de rouge, G : Gain de vert, B : Gain de bleu. Energie Intelligente Contrôler de la consommation d'énergie inférieure en fonction du réglage de la luminosité.

• {ARRÊT} : aucune adaptation

• {MOYEN} : 80 % de la consommation d'énergie par rapport aux paramètres actuels

• {FORT} : 65% de la consommation d'énergie par rapport aux paramètres actuels Sur-balayage Si vous rencontrez des problèmes de surbalayage, vous pouvez modier la zone d'achage de l'image.

• {MARCHE} : Ache 95% de la zone d'image totale.

• {ARRÊT} : Ache 100% de la zone d'image totale. REMARQUE : Source VIDÉO uniquement. Réinitial. Image Pour réinitialiser tous les réglages du menu Image. Sélectionnez « RÉINITIALISER » pour restaurer les données prédénies en usine. Appuyez sur le bouton « ANNULER » pour annuler et revenir au menu précédent.

Plein Action Action Action Position H. Contrôlez la position horizontale de l'image dans la zone d'achage de l'écran LCD. Appuyez sur le bouton + pour déplacer l’image vers la droite. Appuyez sur le bouton - pour déplacer l’image vers la gauche. REMARQUE : Entrée VGA uniquement. Position V. Contrôlez la position verticale de l'image dans la zone d'achage de l'écran LCD. Appuyez sur le bouton + pour déplacer l’image vers le haut. Appuyez sur le bouton - pour déplacer l’image vers le bas. REMARQUE : Entrée VGA uniquement. Horloge Appuyez sur le bouton + pour étendre la largeur de l'image sur l'écran vers la droite. Appuyez sur le bouton - pour réduire la largeur de l'image sur l'écran sur la gauche. REMARQUE : Entrée VGA uniquement. Clock Phase (Phase D'horloge) Améliore la mise au point, la clarté et la stabilité de l'image en augmentant ou en réduisant ce paramètre. REMARQUE : Entrée VGA uniquement. Mode zoom Choisissez-en un pour l'entrée vidéo : {Plein} / {Réel} / {21:9} / {4:3} / {Personnalisé}. Plein Ce mode restaure les proportions originales des images transmises au format 16:9 en utilisant l'écran entier. Réel Ce mode ache l'image pixel par pixel sur l'écran, sans modier la taille originale de l'image. 21:9 L'image est achée au format 21:9 et des barres noires sont achées en haut et en bas. 4:3 L'image est achée au format 4:3 et des barres noires sont achées des deux côtés de l'image. Personnalisé Pour appliquer les réglages de zoom personnalisés dans le menu Zoom personnalisé. Zoom perso. Vous pouvez utiliser cette fonciton pour personnaliser les réglages du zoom pour acher l'image de la manière désirée. REMARQUE : Cet élément ne fonctionne que lorsque {Mode zoom} est réglé sur {Personnalisé}. Zoom Pour agrandir l'image horizontalement et verticalement, simultanément. H Zoom Pour agrandir l'image horizontalement seulement. V Zoom Pour agrandir l'image verticalement seulement.32BDL3550Q

Position H. Pour déplacer la position horizontale gauche ou droite de l'image. Position V. Pour déplacer la position verticale haut ou bas de l'image. Réglage auto Appuyez sur « RÉGLER » pour détecter et régler la position horizontale, la position verticale, l'horloge et la phase automatiquement. REMARQUE : Entrée VGA uniquement. Réinitial écran Pour réinitialiser tous les réglages du menu Écran et restaurer les réglages originaux.

Arrêt Numérique Action Arrêt Balance Pour régler la balance de sortie audio vers la gauche ou la droite. Aigus Pour augmenter ou baisser le volume des sons aigus. Graves Pour augmenter ou baisser le volume des sons graves. Volume Permet de régler le volume. Sortie audio (s.lig) Appuyez pour augmenter ou baisser le volume de sortie audio de la sortie ligne (volume). REMARQUE : Cette fonction est désactivée lorsque la Sync S audio est activée. Volume maximum Choisissez la limite pour le réglage du volume maximum. Volume minimum Choisissez la limite pour le réglage du volume minimum. Muet Pour allumer ou éteindre la fonction Muet. Source audio Sélectionnez la source d'entrée audio. {Analogique} : audio de l'entrée audio. {Numérique} : audio HDMI/DVI. Réinitial Audio Pour réinitialiser tous les réglages du menu Audio et restaurer les réglages originaux. Synchronisation sortie audio Synchro du volume de la sortie ligne avec le volume du haut- parleur interne. {Marche} : Désactiver la fonction et griser le volume de sortie audio (line out). {Arrêt} : Désactivez la fonction. Paramétrage haut-parleur Mettre le haut-parleur interne en {Marche}/{Arrêt}.

6.2.4. Menu de configuration 1

Image Écran Audio Configuration1 Configuration2 Option avancée Etat Allumer Sauvegarde de panel Routage RS232 Source démar. WOL Light sensor Human sensor Réinitial config Préréglage usine Forcer allumer Action RS232 Action Arrêt Arrêt Arrêt Action Action Etat Allumer Sélectionnez le statut de l'écran lorsque vous brancherez le cordon d'alimentation la prochaine fois.

• {Éteindre} - Le moniteur reste éteint lorsque le cordon d'alimentation est branché.

• {Forcer allumer} - Le moniteur s'allume lorsque le cordon d'alimentation est branché.

• {Dernier état} - Le moniteur retourne au dernier état d’alimentation utilisé (marche/arrêt/veille) lorsque le cordon d’alimentation est connecté. Sauvegarde de panel Choisissez pour activer la fonction de sauvegarde du panneau pour réduire le risque de persistance d'image ou d’image fantôme.

• {Luminosité} - Sélectionnez {Marche} et la luminosité de l'image est réduite à un niveau approprié. Le réglage de luminosité dans le menu Image ne peut pas être modié lorsque ce réglage est activé.

• {Changement de pixe} – Sélectionnez l'intervalle de temps ({Auto} / {10 - 900} secondes / {Arrêt}) pour que la taille de l'image s'agrandisse légèrement et change la position des pixels dans 4 directions (haut, bas, gauche et droite). L'activation de Changement de pixel désactive la Position H., la Position V. et le Mode zoom dans le menu de l'écran. Remarque : Source vidéo uniquement. Routage RS232 Sélectionnez le chemin de routage RS232

• {RS232} – Le RS232 est routé depuis le jack écouteurs 2,5mm

• {LAN->RS232} – Le RS232 est routé depuis le RJ45 Source démar. Sélectionnez une source pour le démarrage.

• {Entrée} - Sélectionnez la source d’entrée au démarrage.32BDL3550Q

• {Liste lec.} - Sélectionnez l'index de la liste de lecture pour le lecteur média, le navigateur, le lecteur de PDF. 0 indique qu'il n'y a pas de liste de lecture. WOL (Wake on LAN) Autorisez l'activation de l’achage par un message réseau. Remarque : Cette fonction ne marche qu'en mode d'alimentation 1 et 2. Light sensor (Capteur lumin.) Choisissez d'activer ou de désactiver la fonction de capteur de lumière du CRD41. Human sensor (Capt. prés.) Choisissez d'activer ou de désactiver la fonction de capteur humain du CRD41. Réinitial cong Pour réinitialiser tous les réglages du menu Conguration1 aux valeurs d'usine par défaut. Préréglage usine Réinitialiser tous les réglages personnalisés dans Image, Écran, Audio, Conguration 1, Conguration 2 et Option avancée aux valeurs d'usine par défaut.

Paysage MarcheAction24.21°C 75.57°FActionAction Extinction de l’OSD Pour régler la durée d'achage du menu OSD (achage à l'écran) sur l'écran. Les options sont {Arrêt, 5

120} secondes. {Arrêt} ne disparaît pas automatiquement. OSD position H. Pour ajuster la position du menu OSD horizontalement. OSD position V. Pour ajuster la position du menu OSD verticalement. Rotation Passer l’OSD et Android en mode Paysage / Portrait. Remarque : Les entrées vidéo ne tournent pas via ce réglage. Remarque : Si Android APK lit le contenu vidéo, l'utilisateur DOIT s'arrêter et relire pour obtenir une image vidéo correcte. Informations OSD Pour régler la durée d'achage des informations OSD, achées dans le coin en haut à gauche sur l'écran. Les information OSD s'achent automatiquement lorsque la source d’entrée et le signal changent. Les options sont {Arrêt, 1 - 60} secondes. Logo Choisissez pour activer ou désactiver l'achage du logo lorsque vous allumez l'écran.

• {Arrêt} – Ni le logo Philips statique ni l'animation de démarrage Android ne sont achés.

• {Marche} – Valeur par défaut. Le logo Philips et l'animation de démarrage Android sont achés.

• {Utilisateur} - Le logo Philips statique n’est pas aché, seule l'animation de démarrage sélectionnée par l'utilisateur est achée dans les paramètres Android. Remarque : Le logo n’est pas pivoté même si le paramètre de rotation est réglé. Ident. Du Moniteur Pour régler le numéro d'IDent. pour le contrôle du moniteur via la connexion RS232. Chaque écran doit avoir un numéro d'ID unique lorsque plusieurs écrans sont connectés. La gamme de Numéro d’Ident. du moniteur est comprise entre 1 et 255.

• La gamme de réglage de {Ident. du moniteur} va de 1 à 255. Le paramètre par défaut est 1.

• La gamme de réglage de {Gr moniteur} est {1-254}. Le paramètre par défaut est 1. Statut de chaleur Status thermique actuel. Infos moniteur Ache des informations sur votre écran, y compris le model name, la version SW, le serial no. et les heures opération. Infos moniteur Model name Serial NO. Heures opération Version SW N/A

FBXX.XX Version HDMI Règle la version de HDMI sur 1.4 ou 2.0. Remarque : Source d'entrée HDMI uniquement. Réinitial cong Pour réinitialiser tous les réglages du menu Conguration2 aux valeurs d'usine par défaut.

6.2.6. Menu Option avancée

ImageÉcranAudioConfiguration1Configuration2Option avancéeCommande registreLED alim.Contrôle du clavierEmpilageProgrammateur arrêtDate et heureCalendrierHDMI with One WireHDMI One Wire Power offAuto signal detectionLangueTransparence OSDOuvrirMarcheOuvrirActionArrêtActionActionArrêtArrêtArrêtFrançaisArrêt Commande registre Pour sélectionner le mode d’opération de la télécommande lorsque plusieurs téléviseurs sont connectés ensembles via RS232.

• {Ouvrir} - les moniteurs peuvent être utilisés normalement avec la télécommande.32BDL3550Q

• {Primaire} - Sélectionne ce moniteur comme moniteur primaire, pouvant être utilisé avec la télécommande. Seulement ce moniteur peut être utilisé avec la télécommande. (En mode Primaire, d’ la touche IR est toujours traitée, quels que soient les réglages d'identiant du moniteur/de groupe).

• {Secondaire} - Sélectionne ce moniteur comme moniteur secondaire. Ce moniteur ne peut pas être utilisé avec la télécommande, et recevra seulement le signal de contrôle à partir du moniteur primaire via la connexion RS232.

• {Verrouiller tout} / {Verr. Tout sauf vol} / {Verr. Tout sauf alim}, {Tout verr sauf ALIM & VOL}- Pour verrouiller la fonction de télécommande de cet écran. Pour déverrouiller, appuyez pendant 6 (six) secondes sur le bouton INFO de la télécommande. LED alim. Sélectionnez pour activer ou désactiver l'indication DEL. Sélectionnez {Marche} pour un usage normal. Contrôle du clavier Choisissez pour activer ou désactiver la fonction de contrôle du clavier (boutons de contrôle).

• {Ouvrir} - Pour activer la fonction de contrôle du clavier.

• {Verrouiller tout} / {Verr. Tout sauf vol} / {Verr. Tout sauf alim}, {Tout verr sauf ALIM & VOL}- Pour désactiver la fonction clavier. REMARQUE : « Mode de verrouillage du contrôle clavier » - Cette fonction désactive complètement l’accès à toutes les fonctions du contrôle clavier. Pour activer ou désactiver le verrouillage du contrôle du clavier, appuyez simultanément sur les boutons [VOL+] et [HAUT] et maintenez-les enfoncés pendant plus de 3 secondes. Empilage Créez une matrice grand écran unique (mur vidéo) contenant jusqu'à 150 unités de cet écran (jusqu'à 10 unités dans le sens vertical et 15 unités dans le sens horizontal). Cette fonction nécessite une connexion en boucle Daisy.

• Délai d'allumage : Pour régler la durée du délai d'allumage (en secondes). Option par défaut {Auto} permet un allumage séquentiel de chaque moniteur en fonction de l'ident. du moniteur, lorsque plusieurs moniteurs sont connectés. Les options sont : {Arrêt, Auto, 2 - 255}

• Luminosité : {Normal} - Réglez la luminosité globale de l'image et du fond d'écran (rétroéclairage) dans le menu Écran. {ACS} - Appliquez les valeurs de luminosité (rétroéclairage) réglée par l'outil MIC. La valeur par défaut avant réglage est la même que la valeur de luminosité du menu Écran.

• Moniteurs H : Pour sélectionner le nombre d'écrans dans le sens horizontal.

• Moniteurs V : Pour sélectionner le nombre d'écrans dans le sens vertical.

• Position : Sélectionner la position de cet achage dans la matrice d’écrans.

• Com. Cadre : Activer ou désactiver la fonction de compensation de cadre. Le moniteur ajuste l'image pour corriger la largeur des cadres des moniteurs pour acher correctement l’image. Avec compensation de cadre : {Marche} {Arrêt}

• Activé : Cochez pour activer la fonction d’empilage. Programmateur arrêt Régler l'heure d'arrêt automatique (en heures). Date et heure Pour régler la date et l’heure de l’horloge interne du moniteur.32BDL3550Q

Date et heure Sync auto Définir la date Définir l\'heure Sélectionner le fuseau horaire London, Dublin GMT+1:00 Serveur NTP Date actuelle 2.android.pool.ntp.org 2020/05/27 13:17:33

• {Sync auto} - Synchronisation automatique de l’horloge de l’écran avec le serveur NTP. Calendrier Permet à l'utilisateur de congurer jusqu'à sept intervalles planiés d'activité d'achage diérents. Calendrier Schedule list Activé Temps de début Temps de fin Entrée Liste lec. Jours de la semaine Chaque sem.

• {Schedule list} - Sélectionnez 1 à 7 programmes à modier.

• {Activé} – Activer / Désactiver le programme sélectionné. Si l'heure est en conit avec un autre programme ou une heure de début / n, la source d'entrée est vide, l'utilisateur ne peut pas activer ce programme.

• {Temps de début} – Dénir l’heure de début.

• {Temps de n} – Dénir l’heure de n.

• {Entrée} - Dénit la source d'entrée, le système va automatiquement à la source sélectionnée à l'heure de début.

• {Liste lec.} – Dénir la liste de lecture 1-7 pour les sources lecteur média, lecteur de PDF et navigateur.

• {Jours de la semaine} : Choisir Lundi, Mardi, Mercredi, Jeudi, Vendredi ou Samedi.

• {Chaque sem.} – Dénir le cycle de vie.

• {Arrière} – Annuler et ne pas modier les données de calendrier.

• {ENREGISTRER} - Enregistrer les données de calendrier. HDMI with One Wire Activer ou désactiver HDMI CEC. HDMI One Wire Power O (Arrêt HDMI One Wire) Autoriser l'utilisateur à mettre plusieurs appareils en mode veille en appuyant sur le bouton d'alimentation. Cette fonction n'est disponible que lorsque HDMI CEC est activé. Langue Pour sélectionner la langue du menu OSD. Les options sont : English/Deutsch/

/Danois/Suédois/Finnois/Norvégien/ Néerlandais/Tchèque/Lithuanien/Letton/Estonien. Transparence OSD Réglez la transparence du menu OSD.

• {Arrêt} - Transparence désactivée.

• {1-100} - Niveau de transparence de 1 à 100 Économie d´énergie Mode 1 [TCP désactivé, WOL activé, auto désactivé] Mode 2 [TCP désactivé, WOL activé, auto activé/désactivé] Mode 3 [TCP activé, WOL désactivé, auto activé/désactivé] Mode 4 [TCP activé, WOL désactivé, pas auto activé/ désactivé] Économie d´énergieBouton d'alimentation RCU désactivé Pas De Signal! WOL Android (ARM) Mode 1 ARRÊT CC ARRÊT CC V ARM désactivéMode 2 ARRÊT CC Lorsque le signal est rétabli, le système sort du mode veilleV ARM désactivéMode 3 Rétroéclairage désactivéLorsque le signal est rétabli, le système sort du mode veilleX ARM activéMode 4 Rétroéclairage désactivéRétroéclairage toujours activé, n'affiche aucun signal X ARM activé Le tableau suivant est l'action pour le panneau Android avec les diérents modes d'alimentation. Mode d’alimentationMode 1, Mode 2 Mode 3, Mode 4Arrêt CC Arrêt du système 1. Lecteur média, Navigateur, Lecteur de PDF et SmartCMS se ferment.2. Le système Android va passe au lanceur noir par défaut.Marche CC Démarrage du systèmeRedémarrage du système Android. Si les paramètres de logo sont désactivés, le système active directement le rétroéclairage sans redémarrer. Réinit. Option avancée Réinitialisez tous les paramètres sauf {Date et heure} dans le menu d’options avancées aux paramètres par défaut.32BDL3550Q

7. Formats multimédia pris en charge

Formats multimédias USB Format vidéo Codec vidéo Résolution Débit binaire MPEG1/2 1080P à 30 fps 40 Mbit/s MPEG4 1080P à 30 fps 40 Mbit/s H.263 1080P à 30 fps 40 Mbit/s H.264 4K2k à 60 fps 135 Mbit/s H.265 4K2K à 60 fps 100 Mbit/s VP8 1920X1080 à 30 fps 50 Mbit/s Format audio Codec audio Fréquence d'échantillonnage : Canal Débit binaire MPEG1/2/2.5 Layer3 8KHz-48KHz 2 8 Kbit/s-320 Kbit/s MPEG1/2 Layer1 16KHz-48KHz 2 32 Kbit/s-448 Kbit/s MPEG1/2 Layer2 16KHz-48KHz 2 8 Kbit/s-384 Kbit/s AAC, HEAAC 8KHz-48KHz 5,1 AAC-LC : 12 Kbps - 576 Kbps V1 : 6 Kbps - 288 Kbps V2 : 3 Kbps - 144 Kbps Format photo Image Max Résolution JPEG 1920 x 1080 PNG 1920 x 1080 BMP 1920 x 1080 REMARQUES :

• Le son ou la vidéo peuvent ne pas fonctionner si le contenu dispose d'un taux de bits ou d'images supérieur à la limite de trames/sec indiquée dans le tableau ci-dessus.

• Le contenu vidéo avec un taux de bits ou d'images supérieur au taux spécié dans le tableau ci-dessus peut causer une lecture saccadée.32BDL3550Q

• La qualité du texte du PC est optimale en mode FHD (1920 x 1080, 60 Hz).

• L'écran de votre moniteur de PC peut être diérent selon le fabricant (et votre version de Windows).

• Vériez le manuel d'instructions du PC pour plus d'informations sur la connexion de votre PC à un moniteur.

• Si un mode de sélection de la fréquence verticale et horizontale est disponible, sélectionnez 60 Hz (vertical) et 31,5KHz (horizontal). Dans certains cas, des signaux anormaux (comme des bandes) peuvent apparaître sur l'écran lorsque le PC est éteint (ou si le PC est déconnecté). Si c’est le cas, appuyez sur le bouton [ENTRÉE] pour ouvrir le mode vidéo. Vériez aussi que le PC est connecté.

• Lorsque les signaux synchrones horizontaux semblent irréguliers en mode RGB, vériez le mode d'économie d'énergie du PC ou les branchements des câbles.

• Le tableau d'achage des réglages est conforme aux standards IBM/VESA, et est basé sur l'entrée analogique.

• Le mode de support DVI est identique au mode de support PC.

• La meilleure synchro pour la fréquence verticale de chaque mode est 60Hz.32BDL3550Q

9. Politique de pixels défectueux

Nous nous eorçons de livrer des produits de haute qualité et d'utiliser les procédés de fabrication les plus avancés dans l'industrie d'aujourd'hui avec un contrôle rigoureux de la qualité. Cependant, il est toujours possible qu'il y ait un ou plusieurs pixels défectueux dans les panneaux PDP/TFT des écrans Plasma et LCD. Aucun fabricant ne peut garantir que tous les panneaux seront sans pixel défectueux, mais Philips garantit que les écrans Plasma et LCD avec un nombre inacceptable de défauts seront réparés pendant la période de garantie sous les conditions de votre garantie locale. Cette note explique les diérents types de pixels défectueux et dénit le niveau de défectuosité acceptable pour les écrans LCD. An de qualier pour une réparation sous cette garantie, le nombre de pixels défectueux doit dépasser un certain niveau, qui est donné ci-dessous dans le tableau de référence. Si l'écran LCD est compris dans les spécications, un échange / une réparation sous la garantie sera refusé. De plus, puisque certains types ou combinaisons de pixels défectueux sont plus facile à remarquer que d'autres, Philips a un standard de qualité plus élevé pour ceux-ci. 9.1. Pixels et sous-pixels sous-pixel pixel Un pixel, ou un point d'une image, est composé de trois sous-pixels avec les couleurs basiques rouge, vert et bleu. Une image se compose d'un grand nombre de pixels. Lorsque tous les sous-pixels d'un pixel sont allumés, les trois couleurs ensembles apparaissent comme un pixel blanc. Lorsque tous les sous-pixels sont éteint, les trois sous-pixels ensembles apparaissent comme un pixel noir. D'autres combinaison de sous-pixels allumés et éteints permettent de créer des pixels d'autres couleurs. 9.2. Types de pixels défectueux + définition d'un point Les pixels et sous-pixels défectueux apparaissent sur l'écran de diérentes manières. Il y a trois types de pixels défectueux et plusieurs types de sous-pixels défectueux dans chaque catégorie. Dénition d'un point = Qu'est-ce qu'un « Point » défectueux ? : Un ou plusieurs sous-pixels adjacents et défectueux sont dénis comme un « point ». Le nombre de sous-pixels défectueux n'est pas important pour la dénition d'un point défectueux. Ceci veut dire qu'un point défectueux peut contenir un, deux ou trois sous-pixels défectueux, soit allumés, soit éteints. RR G B Un point = un pixel ; comprenant trois sous-pixels : Rouge, Vert et Bleu. 9.3. Points défectueux lumineux Les points défectueux lumineux apparaissent comme des pixels ou sous-pixels qui restent toujours allumés ou « marche ». Voici quelques exemples de points défectueux lumineux : Un sous-pixel rouge, vert ou bleu allumé Deux sous-pixels allumés adjacents : Rouge + Bleu = Violet Rouge + Vert = Jaune Vert + Bleu = Cyan (Bleu pâle) Trois sous-pixels adjacents allumés (un pixel blanc)32BDL3550Q

9.4. Points défectueux foncés Les points défectueux foncés apparaissent comme des pixels ou sous-pixels qui restent toujours éteint ou « arrêt ». Voici quelques exemples de points défectueux foncés : Un point foncé Deux points foncés adjacents = 1 paire de points foncés Deux points foncés, les spécications dénissent la distance minimale entre les points foncés. 9.5. Proximité des défauts de pixels Puisque les pixels et les sous-pixels défectueux du même type et à coté l'un de l'autre sont plus facile à remarquer, Philips spécie aussi des tolérances pour la distance entre des pixels défectueux. Dans le tableau suivant, vous trouverez des spécications sur :

• Nbr. total de points défectueux 9.6. Tolérances des défauts de pixels An de qualier pour une réparation à cause de pixels défectueux pendant la période de la garantie, un panneau PDP / TFT d'un écran Plasma / LCD de Philips doit avoir des pixels ou sous-pixels défectueux dépassant les tolérances décrites dans le tableau suivant.

POINT DEFECTUEUX LUMINEUX NIVEAU ACCEPTABLE

1 sous-pixel allumé 2

POINT DEFECTUEUX NOIR NIVEAU ACCEPTABLE

1 sous-pixel foncé 10

POINT DEFECTUEUX TOTAL DE TOUT TYPE 12

REMARQUE : * 1 ou 2 sous-pixels défectueux adjacents = 1 point défectueux 9.7. MURA Des points ou des taches foncées apparaissent parfois sur certains panneaux à cristaux liquides (LCD). Ceci est connu dans l'industrie comme Mura, qui est un terme japonais pour « irrégularités ». C'est utilisé pour décrire un motif irrégulier ou une zone dans laquelle l'uniformité de l'écran apparaît inégale, sous certaines conditions. Mura est une conséquence de la détérioration de la couche d'alignement des cristaux liquides et est souvent causée par des longues périodes d'utilisation à des températures ambiantes élevées. C'est un phénomène bien connu dans l'industrie et Mura n'est pas réparable. Ce n'est également pas couvert par notre garantie. Mura a été un problème depuis l'introduction de la technologie LCD et avec les écrans d'aujourd'hui qui sont plus grands et souvent utilisés 24/7, de nombreux moniteurs sont aussi utilisés sous des conditions de faible luminosité. Tout cela augmente le risque d'un problème d'achage Mura.

COMMENT FAIRE POUR RECONNAÎTRE MURA

Mura a plusieurs symptômes et aussi des causes multiples. Les plus fréquentes sont données ci-dessous :

• Impuretés ou particules étrangères dans la matrice cristalline

• Répartition inégale de la matrice LCD lors de la fabrication

• Distribution non uniforme de la luminance de l'éclairage

• Assemblage du panneau sous stress

• Défaut des cellules LCD

• Stress thermique - Utilisation à haute température pendant des longues périodes de temps32BDL3550Q

Bien que nous ne pouvons pas garantir l'éradication complète de Mura, en général, l'apparition de Mura peut être minimisé en suivant ces méthodes :

• Baissez la luminosité du rétroéclairage

• Utilisez un économiseur d’écran

• Baissez la température ambiante autour de l'appareil

10. Nettoyage et guide de dépannage

10.1. Nettoyage Avertissements à propos de l’utilisation du moniteur

• Ne pas mettre vos mains, votre visage ou des objets à proximité des trous de ventilation du moniteur. Le haut du moniteur est généralement très chaud à cause de la température élevée de l'air d'échappement qui sort des trous de ventilation. Des brûlures ou des blessures sont possibles si une des parties du corps est trop près de ces trous. Poser un objet près du haut du moniteur peut également endommager l'objet, et le moniteur, à cause de la chaleur.

• Veillez à débrancher tous les câbles avant de déplacer le moniteur. Le déplacement du moniteur avec ses câbles branchés peut endommager les câbles et provoquer un incendie ou un choc électrique.

• Débranchez le cordon d'alimentation de la prise murale par mesure de précaution avant d'eectuer tout type de nettoyage ou d'entretien. Instructions de nettoyage du panneau frontal

• Le panneau de l'écran a été spécialement traité. Essuyez doucement la surface en utilisant uniquement un chion de nettoyage ou un chion doux, non pelucheux.

• Si la surface devient sale, mouillez un chion doux, non pelucheux dans une solution de détergent doux. Essorez le chion pour enlever l'excès de liquide. Essuyez la surface de l'écran pour nettoyer la saleté. Puis utilisez un chion sec du même type pour l'essuyer.

• Ne pas rayer ou frapper la surface du panneau avec les doigts ou des objets durs de toute nature.

• N'utilisez pas de substances volatiles tels que des sprays d'insertion, des solvants et des diluants. Instructions de nettoyage du boîtier

• Si le boîtier est sale, essuyez le boîtier avec un chion doux et sec.

• Si le boîtier est très sale, mouillez chion non pelucheux dans une solution de détergent doux. Essorez le chion pour enlever autant d'eau que possible. Essuyez le boîtier. Utilisez un autre chion sec pour essuyer jusqu'à ce que la surface soit sèche.

• N’utilisez aucune solution contenant de l’huile pour nettoyer les pièces en plastique. Une telle substance endommage les pièces en plastique et annule la garantie.

• Ne laissez pas de l'eau ou du détergent entrer en contact avec la surface de l'écran. Si de l'eau ou de l'humidité pénètre dans l'appareil, cela peut causer des problèmes d'utilisation et poser des risques de chocs électriques.

• Ne pas rayer ou frapper le boîtier avec les doigts ou des objets durs de toute nature.

• N'utilisez pas de substances volatiles tels que des sprays d'insertion, des solvants et des diluants pour nettoyer le boîtier.

• Ne placez pas quoi que ce soit en caoutchouc ou en PVC près du boîtier pendant des périodes de temps prolongées.32BDL3550Q

10.2. Guide de dépannage Problème Causes probables Solution Aucune image achée 1. Le cordon d'alimentation est débranché.

2. Le bouton d’alimentation principale à

l’arrière du moniteur n'est pas allumé.

3. L'entrée sélectionnée n'est pas

4. Le moniteur est en mode Veille.

1. Branchez le cordon d'alimentation.

2. Vériez que le bouton d'alimentation

3. Connectez le type de la source

sélectionnée au moniteur. Interférences achées sur le moniteur ou interférences sonores Causées par les appareils électriques à proximité ou les lampes uorescentes. Déplacez l'écran dans un autre endroit pour déterminer si les interférences sont réduites. Couleur anormale Le câble de signal n’est pas correctement connecté. Assurez-vous que le câble de signal est bien branché au dos du moniteur. L'image est déformée, avec des images bizarres

1. Le câble de signal n’est pas

correctement connecté.

2. Le signal d'entrée n'est pas supporté

1. Vériez si le câble de signal est

correctement branché.

2. Vériez la source de signal vidéo pour

vous assurer qu'elle est compatible avec le moniteur. Vériez ses spécications avec la section des spécications du moniteur. L'image ne remplit pas l'écran entier 1. Le mode de zoom n'est pas correctement réglé.

2. Le Mode de balayage peut être réglé

de façon incorrecte pour eectuer un sous-scan.

3. Si l'image est plus grande que la taille

de l'écran, le Mode de balayage peut être réglé sur sous-scan. Utilisez la fonction Mode zoom ou Zoom personnalisé dans le menu Écran pour régler précisément la géométrie et les paramètres de synchro de fréquence. Il y a du son mais pas d’image Le câble de signal source est branché incorrectement. Assurez-vous que les entrées vidéo et audio sont toutes connectées. Il y a une image mais pas de son 1. Le câble de signal source est branché incorrectement.

2. Le volume est réglé au minimum.

3. La fonction {Muet} est activée.

4. Aucun haut-parleur externe connecté.

1. Assurez-vous que les entrées vidéo et

audio sont toutes connectées.

2. Appuyez sur le bouton [ ] ou [ ]

pour restaurer le son.

3. Éteignez la fonction MUET avec le

4. Branchez des haut-parleurs externes

et réglez le niveau du volume. Certains éléments de l'image ne s'allume pas Certains pixels de l'écran sont inactifs. Cet écran est conçu avec une technologie de très haute précision. Cependant, certains pixels de l'écran peuvent parfois ne pas s'acher. Ceci est normal. Des après-images restent visibles sur l'écran même lorsque le moniteur est éteint. (Exemples d'images statiques : les logos, les jeux vidéo, des images d'ordinateur, et des images achée en mode 4:3 normal) Une image statique a été achée pendant des périodes de temps prolongées. Ne pas acher des images statiques pendant des périodes de temps prolongées, car cela peut causer une image rémanente restant visible sur l'écran.32BDL3550Q

11. Déclaration de garantie

La période de garantie pour les panneaux d’achage PHILIPS est indiquée ci-dessous. Pour les zones non couvertes par ce tableau, veuillez suivre la déclaration de garantie. Région Période de garantie USA, Canada 3 ans Chine 1 an Asie Pacique 3 ans Europe 3 ans Brésil 3 ans32BDL3550Q

12. Spécifications techniques

Moniteur : Élément Spécications Taille de l'écran (zone active) 80 cm / 31,5 pouces Rap aspect 16:9 Nombre de pixels 1920 (H) x 1080 (V) Taille des pixels 0,36375 (H) x 0,36375 (V) [mm] Couleurs d'achage 8 bits, 16,7 M de couleurs Luminosité (typique) 350 cd/m

Rapport de contraste (typique) 4000:1 Angle de vue 178 degrés Prises d'entrée/sortie : Élément Spécications Sortie haut-parleur Haut-parleurs internes 10W (D) + 10W (G) [RMS]/8

82 dB/W/M/160 Hz - 13 KHz Sortie audio Prise téléphone 3,5mm x 1 0,5V [rms] (Normal)/ 2 canaux (G + D) Entrée audio Prise téléphone 3,5mm x 1 0,5V [rms] (Normal)/ 2 canaux (G + D) RS232C Prise téléphone 2,5 mm x 2 Entrée RS232C / Sortie RS232C RJ-45 Prise RJ-45 x 1 (8 broches) Port LAN 10/100 Entrée HDMI Prise HDMI x 2 (Type A) (19 broches) RGB numérique : TMDS (Video + Audio) MAX : Video - 720p, 1080p, 3840 x 2160/60 Hz Audio - 48 KHz/ 2 canaux (G + D) Supporte LPCM seulement Entrée DVI-I Prise DVI-I RGB numérique : TMDS (Video) Entrée/sortie IR 3,5 mm x 2 Signal IR passthrough ou chaîne Daisy Entrée USB USB x 2 (Type A) USB 2.0, Lecture multimédia et port de service32BDL3550Q

Général : Élément Spécications Prise d’alimentation 100 - 240V

, 50/60Hz Consommation électrique (Max) 80 W Consommation électrique (typ.) 50 W Consommation électrique (Veille & Arrêt) <0,5 W Dimensions [L x H x P] 726,5 x 425,4 x 69,1 mm Poids 5,31 Kg Poids brut 7,8 Kg Classe d'ecacité énergétique B Taille d'écran visible 80 cm / 31,5 pouces Consommation électrique en mode marche (W) 51 W Consommation énergétique annuelle (kWh) 74 kWh Consommation électrique en veille (W) 0,5 W Consommation électrique en mode arrêt (W) 0,3 W Résolution de l'achage (Pixels) 1920 x 1080 Conditions environnementales : Élément Spécications Température Utilisation 0

60°C Humidité Utilisation 20

3 000 m Stockage / Livraison 0

9 000 m2021 © TOP Victory Investments Ltd. Tous droits réservés. Ce produit a été fabriqué par et est vendu sous la responsabilité de Top Victory Investments Ltd., et Top Victory Investments Ltd. assure la garantie relative à ce produit. Philips et l’emblème Philips Shield sont des marques déposées de Koninklijke Philips N.V. et sont utilisées sous licence. Les spécications sont sujettes à des modications sans préavis. Version: V1.01 2022-03-06
