MODE D'EMPLOI EK240YA ACER

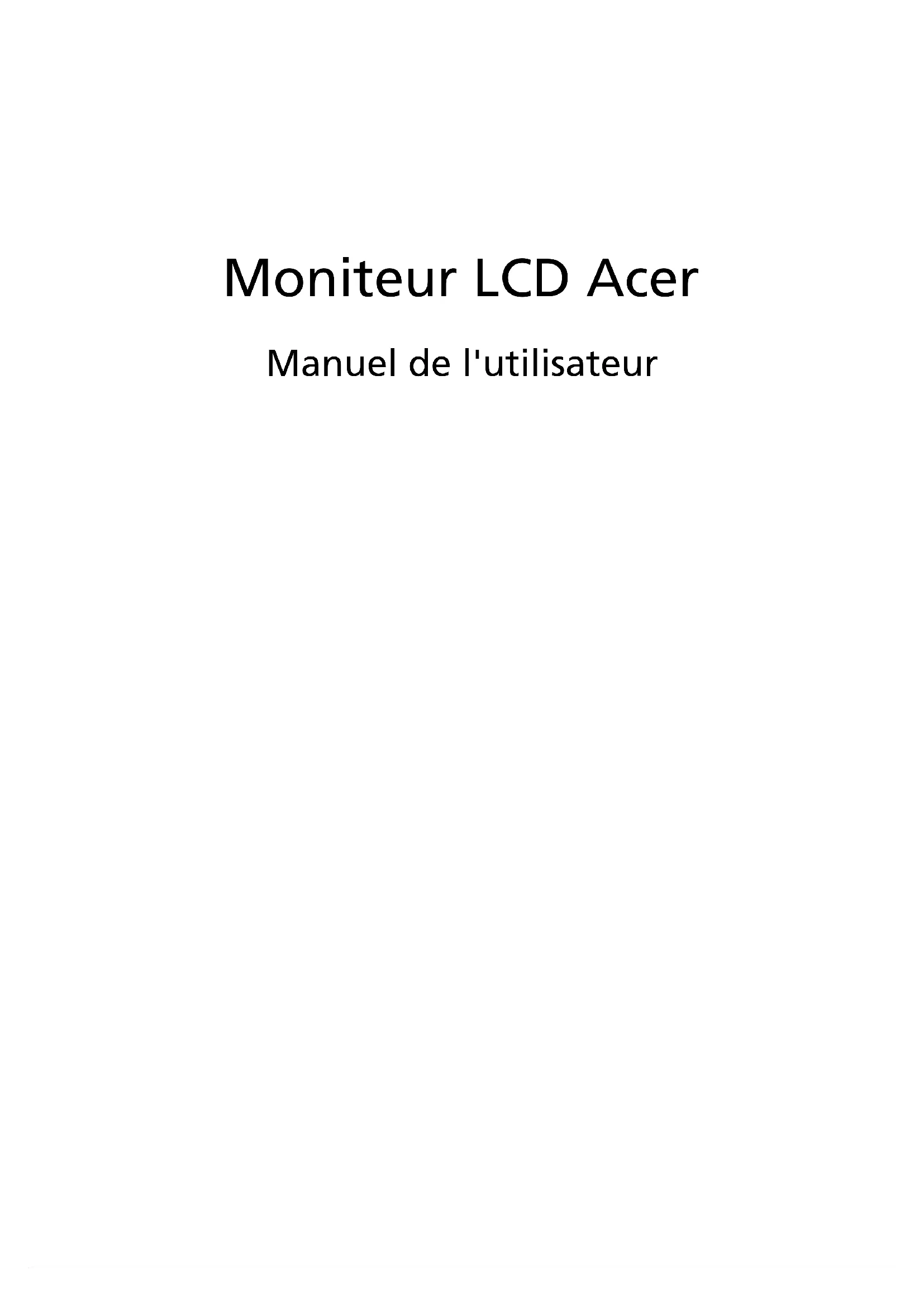

Moniteur LCD Acer Manuel de l'utilisateurFrançais Copyright © 2017. Acer Incorporated. Tous droits réservés. Guide de l'utilisateur du moniteur LCD Acer Première édition : 10/2017 Des modications peuvent être apportées périodiquement aux informations contenues dans la présente publication sans obligation d'avertir quiconque de telles révisions ou modications. Ces modications sont incorporées dans les nouvelles éditions du présent manuel ou dans des documents et publications complémentaires. Cette société ne fait aucune représentation ou garantie, expresse ou implicite, quant au contenu présent, et décline spéciquement les garanties implicites de qualité marchande ou d'adéquation à un usage particulier. Notez le numéro de modèle, le numéro de série, la date d'achat et le lieu d'achat dans l'espace prévu ci-dessous. Le numéro de modèle et le numéro de série sont enregistrés sur l'étiquette apposée à votre ordinateur. Toutes les correspondances concernant cette unité doivent inclure le numéro de série, le numéro de modèle et les informations relatives à l'achat. Aucune partie de cette publication ne peut être reproduite, mémorisée dans un système informatisé, ou transmise, sous quelque forme et par quelque moyen, électronique, mécanique, par photocopie, enregistrement ou autre, sans la permission écrite préalable d'Acer Incorporated. Guide de l'utilisateur du moniteur LCD Acer Numéro de modèle : ______________________________ Numéro de série : ________________________________ Date d'achat : ___________________________________ Lieu d'achat : ___________________________________ Acer et le logo Acer sont des marques déposées de Acer Incorporated. Les noms et marques de produits d'autres sociétés sont utilisés ici à des ns d'identication et appartiennent à leurs sociétés respectives.iii Remarques particulières concernant les moniteurs LCD Les mentions suivantes concernant les moniteurs LCD sont normales et n’indiquent pas de problème.

• En raison de la nature de la lumière fluorescente, l’écran peut scintiller lors de la première utilisation. Utilisez l’interrupteur de mise sous tension pour éteindre puis rallumer l’écran et vous assurez que le scintillement a disparu.
• Vous pouvez observer une luminosité de l’écran irrégulière en fonction du motif de bureau utilisé.
• L’écran LCD dispose de 99,99% ou plus de pixels effectifs. Cela peut comprendre 0,01% de défaut ou moins, comme un pixel manquant ou un pixel qui reste allumé.
• En raison de la nature de l’écran LCD, il est possible d’observer une réminiscence de l’écran précédent après avoir changé d’image, si cette dernière était à l’écran pendant plusieurs heures. Dans ce cas, la récupération lente de l’écran s’obtient en modifiant l’image ou en coupant l’alimentation pendant quelques heures. Informations concernant votre sécurité et votre confort Instructions de séclurité Lisez ces consignes attentivement. Conservez ce document pour des références ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit. Nettoyage du moniteur Veuillez suivre attentivement ces directives pour le nettoyage du moniteur.
• Débranchez toujours le moniteur avant de le nettoyer.

• Utilisez un chiffon doux pour essuyer l’écran ainsi que les faces avant et latérales du boîtier. Branchement/débranchement de l’appareil Veuillez suivre ces directives pour le branchement et le débranchement électrique de l’écran LCD.

• Assurez-vous de la bonne fixation du moniteur sur sa base avant de brancher le cordon d’alimentation à la prise de courant CA.

• Vérifiez que le moniteur LCD et l’ordinateur sont éteints avant de brancher un câble ou de débrancher le cordon d’alimentation.

• Si le système utilise plusieurs sources d’alimentation, coupez l’alimentation du système en débranchant tous les cordons d’alimentation des sources d’alimentation. Veuillez suivre les consignes suivantes pour le branchement et le débranchement de l’adaptateur d’alimentation du moniteur LCD :

• Assurez-vous de la bonne xation du moniteur sur sa base avant de brancher l’adaptateur d’alimentation au secteur.

• Assurez-vous que le moniteur LCD et l’ordinateur sont éteints avant de brancher un câble ou de débrancher l’adaptateur d’alimentation.

• Si le système utilise plusieurs sources d’alimentation, coupez l’alimentation du système en débranchant tous les cordons d’alimentation des sources d’alimentation.iv Accessibilité Assurez-vous que la prise d’alimentation dans laquelle vous branchez le cordon d’alimentation est facilement accessible et se situe au plus près possible de l’équipement. Si vous devez couper complètement l’alimentation de l’équipement, assurez-vous de débrancher le cordon d’alimentation de la prise murale. Liste des mesures de sécurité Pour protéger votre ouïe, respectez les consignes ci-dessous.

• Augmentez petit à petit le volume, jusqu’à ce que le son soit audible et confortable, sans distorsion.

• Une fois le niveau du volume réglé, ne pas l’augmenter une fois que vos oreilles se sont adaptées au volume courant.

• Limitez la durée d’écoute d’un morceau musical lorsque le volume est élevé.

• N’augmentez pas le volume pour masquer le bruit environnant.

• Diminuez le volume si vous ne pouvez pas entendre la personne près de vous. Avertissements

• Ne pas utiliser ce produit près de l'eau.

• Ne pas placer ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il risque d’être endommagé sérieusement.

• Les fentes et les ouvertures sont conçues à des fins de ventilation; pour assurer un fonctionnement fiable du produit et pour le protéger des surchauffes. Ces ouvertures ne doivent pas être obstruées ou couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un divan, un tapis ou d'autres surfaces similaires. Ce produit ne doit jamais être placé à proximité ou sur un radiateur ou une bouche de chauffage ou encastré dans une installation si une ventilation adaptée n'est pas disponible.

• N’introduisez jamais d’objets de quelque sorte que ce soit dans ce produit à travers les fentes du boîtier car ils pourraient toucher des endroits soumis à des tensions dangereuses ou provoquer des courts-circuits qui pourraient causer un incendie ou une électrocution. Ne jamais renverser de liquide d'aucune sorte sur ou dans le produit.

• Pour éviter d’endommager les composants internes et prévenir une éventuelle fuite de la batterie, ne pas placer le produit sur une surface vibrante.

• Ne jamais utiliser ce produit en faisant du sport, de l’exercice ou dans un environnement vibrant, ce qui pourrait provoquer un éventuel court-circuit ou endommager les composants internes.v Utilisation de l’énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette apposée. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou votre compagnie d'électricité locale.

• Ne laissez rien reposer sur le cordon d'alimentation. Ne pas placer ce produit dans un endroit où son cordon se trouve dans un passage fréquenté.

• Si vous utilisez une rallonge avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas l'intensité nominale de la rallonge. Assurez-vous également que l'intensité totale de tous les produits branchés sur la prise murale ne dépasse pas le calibre du fusible.

• Ne pas surcharger une prise d’alimentation, une barrette de connexion d’alimentation ou une prise de courant en connectant trop d’appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale du circuit terminal. Si vous utilisez des barrettes de connexion d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette de connexion.

• Le cordon d’alimentation de ce produit est équipé d’une fiche à trois dents avec mise à la terre. Cette fiche ne s'insère que dans une prise murale équipée d'une mise à la terre. Assurez-vous que la prise murale est correctement mise à la terre avant d’insérer la fiche du cordon d’alimentation. Ne pas insérer la fiche dans une prise murale sans terre. Consultez votre électricien pour les détails. Avertissement! La broche de mise à la terre est un système de

écurité. Utiliser une prise murale qui n’est pas correctement mise

la terre risque de provoquer une électrocution et/ou des

lessures. Remarque : La broche de mise à la terre fournit également une bonne capacité de protection contre le bruit produit par des appareils électriques environnants qui interfèrent avec les performances de ce produit.

• Utilisez uniquement le cordon d’alimentation fourni pour ce produit. Si vous devez changer le cordon d’alimentation, assurez-vous que le nouveau cordon d’alimentation est conforme aux exigences ci-dessous: type amovible, répertorié UL/certifié CSA, type SPT-2, courant nominal 7 A 125 V minimum, approuvé VDE ou équivalent, longueur de 4,5 mètres (15 pieds) au maximum.

Utilisation de l’énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette apposée. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou votre compagnie d'électricité locale.

• Ne laissez rien reposer sur le cordon d'alimentation. Ne pas placer ce produit dans un endroit où son cordon se trouve dans un passage fréquenté.

• Si vous utilisez une rallonge avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas l'intensité nominale de la rallonge. Assurez-vous également que l'intensité totale de tous les produits branchés sur la prise murale ne dépasse pas le calibre du fusible.

• Ne pas surcharger une prise d’alimentation, une barrette de connexion d’alimentation ou une prise de courant en connectant trop d’appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale du circuit terminal. Si vous utilisez des barrettes de connexion d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette de connexion.

• Le cordon d’alimentation de ce produit est équipé d’une fiche à trois dents avec mise à la terre. Cette fiche ne s'insère que dans une prise murale équipée d'une mise à la terre. Assurez-vous que la prise murale est correctement mise à la terre avant d’insérer la fiche du cordon d’alimentation. Ne pas insérer la fiche dans une prise murale sans terre. Consultez votre électricien pour les détails. Avertissement! La broche de mise à la terre est un système de

écurité. Utiliser une prise murale qui n’est pas correctement mise

la terre risque de provoquer une électrocution et/ou des

lessures. Remarque : La broche de mise à la terre fournit également une bonne capacité de protection contre le bruit produit par des appareils électriques environnants qui interfèrent avec les performances de ce produit.

• Utilisez uniquement le cordon d’alimentation fourni pour ce produit. Si vous devez changer le cordon d’alimentation, assurez-vous que le nouveau cordon d’alimentation est conforme aux exigences ci-dessous: type amovible, répertorié UL/certifié CSA, type SPT-2, courant nominal 7 A 125 V minimum, approuvé VDE ou équivalent, longueur de 4,5 mètres (15 pieds) au maximum.vi Dépannage du produit Ne pas tenter de réparer ce produit par vous-même. Ouvrir ou retirer les couvercles peut vous exposer à de dangereuses tensions ou d'autres dangers. Pour tout dépannage, veuillez vous adresser à un technicien qualifié. Débranchez ce produit de la prise murale et contactez un personnel de dépannage qualifié dans les conditions suivantes:

• Lorsque le cordon d'alimentation est endommagé, coupé ou effiloché

• Si un liquide a été renversé dans le produit

• Si le produit a été exposé à la pluie ou à l'eau.

• Si le produit est tombé ou si le boîtier a été endommagé

• Si le produit laisse apparaître une modification notable de ses performances, cela indique une nécessité de dépannage

• Si le produit ne fonctionne pas correctement après avoir suivi les instructions d'utilisation Remarque : Réglez seulement les contrôles qui sont couverts par les instructions de fonctionnement car un mauvais réglage des autres commandes peut causer des dommages et requérir un travail important de la part du technicien qualifié afin de remettre en état normal le produit. Environnements potentiellement explosifs Éteignez votre appareil dans toutes les zones présentant une atmosphère potentiellement explosive et respectez tous les panonceaux et consignes. Les atmosphères potentiellement explosives se trouvent dans les zones où il est généralement conseillé de couper le moteur de votre véhicule. Les étincelles dans de telles zones risquent de provoquer une explosion ou un incendie ayant pour résultat des blessures ou même les morts. Éteignez l’appareil à proximité des pompes dans les stations essence. Respectez les restrictions concernant l’utilisation des équipements fréquence radio dans les dépôts, les entrepôts et les zones de distribution de carburant, des usines de produits chimiques ou dans des endroits en cours d’opérations de dynamitage. Des zones avec une atmosphère potentiellement explosive sont souvent, mais pas toujours signalées. Ces zones comprennent les cales des bateaux, les installations fixes pour stockage ou transfert des produits chimiques, les véhicules utilisant des gaz de pétrole liquéfiés (comme le propane ou le butane) et les zones dans lesquelles l’air contient des substances chimiques ou des particules comme des grains, de la poussière ou des poudres métalliques. Consignes de sécurité complémentaires Votre équipement ainsi que ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants.vii Consignes de mise au rebut Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour minimiser la pollution et assurer la meilleure protection de l'environnement, veuillez recycler. Pour plus d’informations concernant les règlements WEEE (Waste from Electrical and Electronics Equipment), rendez- vous sur le site web à l’adresse Énoncé sur les pixels des écrans LCD L’unité LCD fait appel à des techniques de fabrications de haute précision. Cependant, il arrive que quelques pixels présentent des défauts d’allumage ou apparaissent sous forme de points noirs ou rouges. Cela n’a aucun effet sur l’image enregistrée et ne constitue pas un disfonctionnement. http://www.acer‐group.com/public/Sustainabilityviii La gestion de l’énergie activée par défaut dans ce produit est la suivante :

• Activation du mode Veille de l’écran après 15 minutes d’inactivité de l’utilisateur.

• Activation du mode Veille de l’ordinateur après 30 minutes d’inactivité de l’utilisateur.

• Sortez l’ordinateur du mode Veille en appuyant sur le bouton marche/ arrêt. Conseils et informations pour un confort d’utilisation Les utilisateurs d’ordinateur peuvent se plaindre de fatigue oculaire et de maux de tête après une utilisation prolongée. Il existe également un risque de dommage corporel après de longues heures de travail devant un ordinateur. Les longues périodes de travail, la mauvaise posture, les mauvaises habitudes de travail, le stress, des conditions de travail inadéquates, l’état de santé et d’autres facteurs peuvent augmenter le risque de dommage corporel. Un mauvais usage de l’ordinateur peut entraîner un syndrome du canal carpien, une tendinite, une paraténonite ou d’autres problèmes musculaires ou osseux. Les symptômes suivants peuvent apparaître au niveau des mains, des poignets, des épaules, du cou ou du dos :

• engourdissement, ou sensation de brûlure ou de fourmillement

• endolorissement, douleur ou sensibilité

• algie, tuméfaction ou douleur pulsatile

• froideur ou faiblesse Si vous présentez ces symptômes ou tout autre inconfort récurant ou persistant et/ou douloureux, en rapport avec l’utilisation d’un ordinateur, consultez immédiatement un médecin et informez le département de la santé et de la sécurité de votre société. La section suivante vous apporte des conseils pour une utilisation plus confortable de l’ordinateur. viii La gestion de l’énergie activée par défaut dans ce produit est la suivante :

• Activation du mode Veille de l’écran après 15 minutes d’inactivité de l’utilisateur.

• Activation du mode Veille de l’ordinateur après 30 minutes d’inactivité de l’utilisateur.

• Sortez l’ordinateur du mode Veille en appuyant sur le bouton marche/ arrêt. Conseils et informations pour un confort d’utilisation Les utilisateurs d’ordinateur peuvent se plaindre de fatigue oculaire et de maux de tête après une utilisation prolongée. Il existe également un risque de dommage corporel après de longues heures de travail devant un ordinateur. Les longues périodes de travail, la mauvaise posture, les mauvaises habitudes de travail, le stress, des conditions de travail inadéquates, l’état de santé et d’autres facteurs peuvent augmenter le risque de dommage corporel. Un mauvais usage de l’ordinateur peut entraîner un syndrome du canal carpien, une tendinite, une paraténonite ou d’autres problèmes musculaires ou osseux. Les symptômes suivants peuvent apparaître au niveau des mains, des poignets, des épaules, du cou ou du dos :

• engourdissement, ou sensation de brûlure ou de fourmillement

• endolorissement, douleur ou sensibilité

• algie, tuméfaction ou douleur pulsatile

• froideur ou faiblesse Si vous présentez ces symptômes ou tout autre inconfort récurant ou persistant et/ou douloureux, en rapport avec l’utilisation d’un ordinateur, consultez immédiatement un médecin et informez le département de la santé et de la sécurité de votre société. La section suivante vous apporte des conseils pour une utilisation plus confortable de l’ordinateur.ix Trouver votre zone confortable Trouvez votre zone confortable en ajustant l’angle du moniteur, en utilisant un repose-pied, ou en surélevant votre siège jusqu’à atteindre un confort maximal. Suivez ces conseils :

• changez de position fréquemment

• évitez de vous affaler vers l’avant et/ou de vous penchez en arrière

• levez-vous et marchez régulièrement pour détendre les muscles des jambes Prenez soin de votre vue Les longues heures de visionnage, le port de lunettes ou de lentilles de contact non adaptées, l’éblouissement, l’éclairage de la pièce excessif, une mauvaise mise au point des écrans, les petites zones de frappe et les écrans à faible contraste peuvent stresser vos yeux. Les sections suivantes vous énumèrent des conseils pour réduire la fatigue oculaire. Yeux

• Reposez fréquemment vos yeux.

• Regardez souvent loin du moniteur et fixez un point lointain.

• Clignez fréquemment des yeux pour les humidifier. Affichage

• Votre écran doit être propre.

• Votre tête doit être plus haute que le bord supérieur de l’écran, de façon à pointer les yeux vers le bas lorsque vous regardez le milieu de l’écran.

• Ajustez la luminosité et/ou le contraste de l’écran de façon à optimiser l’affichage, pouvoir lire du texte confortablement et obtenir des graphiques nets.

• Éliminez les sources d’éblouissement et de reflets en :

• Plaçant votre écran de façon à avoir la fenêtre ou toute autre source de lumière sur le côté.

• minimisant la lumière de la pièce, en utilisant des tentures, des stores ou des rideaux

• utilisant une lampe articulée

• modifiant l’angle du moniteur

• utilisant un filtre antireflet

• Utilisant une visière pour écran, par exemple un morceau de carton placé sur le dessus de l’écran

• évitant d’appliquer un angle de réglage inadéquat

• évitant de regarder trop longtemps les sources de lumière très lumineuses, comme les fenêtres ouvertes développant de bonnes habitudes de travail Prenez les habitudes de travail suivantes pour que l’utilisation de votre ordinateur soit plus relaxante et productive :

• Faites régulièrement et souvent de petites pauses.

• Faites quelques exercices d’étirement.

• Respirez de l’air frais aussi souvent que possible.

• Faites régulièrement de l’exercice et maintenez-vous en forme.Table des matières Déballage ................................................................................................... 1 Installation/retrait de la base....................................................................... 2 Réglage de la position de l'écran ............................................................... 4 Branchez le cordon d’alimentation ............................................................. 5 Précautions de sécurité .............................................................................. 5 Nettoyage de l'écran ................................................................................... 6 Attribution des broches du connecteur ....................................................... 7 Table de timing standard ............................................................................ 8 Installation .................................................................................................. 9 Commandes utilisateur ............................................................................. 10 Dépannage ............................................................................................... 191 Déballage Au moment du déballage, vériez que les articles suivants sont présents, et conservez les matériaux d’emballage pour toute expédition future éventuelle.

• Guide de Démarrage Rapide

• Adaptateur d’alimentation USER GUIDE LCD Monitor

• Câble HDMI (en option)

• Câble D-Sub (en option)2 Installation/retrait de la base Remarque : Déballez d’abord le moniteur et la base. Placez soigneusement le moniteur sur un tissu face vers le bas sur une surface stable pour éviter de rayer l’écran.

1. Fixez le bras du support du

2. Fixez la base au bras de la base

du support du moniteur. Remarque : Si vous utilisez un support de montage mural, il est recommandé qu’il soit de type VESA (75 mm × 75 mm) et les vis de type M4 × 10 (L) mm.3 Suivez les instructions suivantes pour retirer la base du moniteur. Remarque : Placez soigneusement le moniteur sur un tissu face vers le bas sur une surface plane pour éviter de rayer l’écran.

1. Appuyez sur le loquet de

dégagement avec un tournevis.

2. Après avoir appuyé sur le loquet

de dégagement, retirez la base du moniteur.4 Réglage de la position de l'écran Réglez l’inclinaison de l’écran pour avoir une meilleure position de visualisation.

• Inclinaison Consultez l'illustration ci-dessous pour avoir une idée sur la plage d'inclinaison. 20° -5°5 Branchez le cordon d’alimentation (I) Alimentation secteur

• Assurez-vous que le type du cordon d’alimentation correspond à celui de votre région.

• Ce moniteur utilise une alimentation universelle et peut fonctionner sur une tension secteur de 100/120 volts ou 220/240 volts. L’utilisateur n’a pas besoin de faire des réglages.

• Branchez l’une des extrémités du cordon d'alimentation dans la prise d’entrée secteur, et l’autre dans une prise secteur murale.

• Régions où le 120 volts est utilisé : Utilisez un kit de cordon d’alimentation conforme UL, comprenant des ls de type SVT et une che de 10 ampères/125 volts.

• Régions utilisant 220/240 volts (sans États-Unis) : Utilisez un kit de cordon d’alimentation composé d’un cordon H05VV-F et d’une che 10 ampères, 250 volts. Ce kit de cordon d’alimentation doit répondre aux normes de sécurité du pays dans lequel vous installez l’appareil. (II) Alimentation CC

• Utilisez l’adaptateur d’alimentation fourni par le fabricant, dont les spécications sont les suivantes : 22 / 24 pouce Entrée : 100-240 V Sortie : 12 V 2,0 A 27 / 32 pouce Entrée : 100-240 V Sortie : 12 V 3,5 A Précautions de sécurité

• Évitez de placer le moniteur ou tout autre objet lourd au-dessus de l’adaptateur d’alimentation, cela pourrait provoquer un incendie ou un choc électrique.

• N’exposez pas le moniteur à la pluie, à une humidité excessive ou à la poussière, cela pourrait provoquer un incendie ou un choc électrique.

• Ne couvrez pas les fentes ou les ouvertures du moniteur pour faciliter la dissipation normale de la chaleur. Placez le moniteur dans un endroit bien ventilé.

• N’exposez pas l’écran à une lumière forte, à la lumière directe du soleil ou à d’autres sources de lumière pouvant éclairer la surface de l’écran. Placez le moniteur directement sous votre champ de vision lorsque vous regardez droit devant.

• Soyez extrêmement prudent lorsque vous manipulez le moniteur.

• Évitez de toucher l’écran pour ne rayer sa surface. L’écran est fragile.

• An d’éviter d’endommager le moniteur, ne le soulevez pas par sa base.6 Nettoyage de l'écran Lors du nettoyage du moniteur, suivez attentivement les instructions.

• Débranchez adaptateur d'alimentation du moniteur avant de le nettoyer.

• Utilisez un chiffon doux pour essuyer délicatement l’écran ainsi que l’avant et les côtés du boîtier.

• Ne vaporisez jamais un liquide directement sur l’écran ou son boîtier.

• N’utilisez pas de nettoyants à base d’ammoniaque ou d’alcool sur l’écran du moniteur LCD ou son boîtier.

• Acer ne peut être tenue responsable des dommages causés par l’utilisation de nettoyants à base d’ammoniaque ou d’alcool.7 Attribution des broches du connecteur Câble de signal d’afchage couleur à 15 broches Câblage Explication Câblage Explication

2. Vert 10. Masse logique

3. Bleu 11. Masse de l’écran

4. Masse de l’écran 12.

DDC-Données continues

Signal de synchronisation de ligne

Signal de synchronisation de champ

Câble de signal d’afchage couleur à 19 broches* Câblage Utilisation Câblage Utilisation

1. Données TMDS 2 + 10. Horloge DDC +

Masque données TMDS 2

11. Masque horloge TMDS

3. Données TMDS 2 - 12. Horloge TMDS -

4. Données TMDS 1 + 13. CEC

Masque données TMDS 1

Réservé (non connecté à l’appareil)

6. Données TMDS 1 - 15. SCL

7. Données TMDS 0 + 16. SDA

Masque données TMDS 0

19. Détection Connexion « à chaud »

• Limité à des modèles particuliers8 Table de timing standard Mode Résolution Remarque IBM VGA 640 × 480p 60 Hz Apple Mac II 640 × 480p 67 Hz VESA 640 × 480p 75 Hz IBM VGA 720 × 400p 70 Hz SVGA 800 × 600p 56 Hz VESA 800 × 600p 60 Hz SVGA 800 × 600p 72 Hz VESA 800 × 600p 75 Hz Apple Mac II 832 × 624p 75 Hz VESA 1024 × 768p 60 Hz XGA 1024 × 768p 70 Hz VESA 1024 × 768p 75 Hz VESA STD 1152 × 864p 75 Hz VESA STD 1280 × 720p 60 Hz VESA STD 1280 × 960p 60 Hz VESA STD 1280 × 1024p 60 Hz VESA 1280 × 1024p 75 Hz WXGA+ 1440 × 900p 60 Hz VESA STD 1600 × 1200p 60 Hz WSXGA+ 1680 × 1050p 60 Hz VESA STD 1920 × 1080p 60 Hz VESA STD 1920 × 1080p 75 Hz Disponible uniquement sur certains modèles9 Installation Suivez les étapes suivantes pour installer le moniteur sur votre système hôte : Étapes

1. Éteignez l'ordinateur et débranchez le cordon d’alimentation.

2. 2-1 Connexion d'un câble de signal (câble VGA)

a. Assurez-vous que l'écran et l'ordinateur sont éteints. b. Connectez le câble de signal au port de la carte graphique de l'ordinateur. 2-2 Connexion d'un câble numérique (modèles à double entrée uniquement) a. Assurez-vous que l'écran et l'ordinateur sont éteints. b. Connectez une extrémité du câble HDMI à l’arrière du moniteur et l’autre extrémité au port HDMI de l’ordinateur.

3. Connectez le câble audio (modèles d’entrée audio uniquement) (en option)

4. Branchez l’adaptateur d’alimentation du moniteur dans le port d’alimentation à

l’arrière de celui-ci.

5. Branchez le câble d’alimentation de l’ordinateur et l’adaptateur d’alimentation

du moniteur dans les prises secteur à proximité. HDMI VGA HDMI VGA10 Commandes utilisateur Commandes de base

N° Icône Description 1 Allez au menu principal. 2 Passez en mode source. 3 Accédez au réglage du contraste. 4 Allez au réglage de la luminosité. 5 En mode éteint, appuyez sur le bouton pour allumer l’appareil ; en mode allumé, appuyez sur le bouton pour ouvrir le menu de changement de mode ; maintenez appuyé le bouton pendant 3 secondes pour éteindre l’appareil.11 Réglage des paramètres OSD Remarque : Ce qui suit est pour référence générale seulement. Les spécications réelles du produit peuvent être différentes. L'OSD (afchage à l'écran) peut être utilisé pour régler les paramètres de l’écran LCD. Appuyez sur le bouton MENU pour ouvrir le menu OSD. Utilisez l’OSD pour régler la qualité de l’image, la position de l’OSD et des paramètres généraux. Pour plus d’informations sur les paramètres avancés, consultez les pages suivantes : Page d’accueil Tous les boutons font apparaître la page d’accueil. Activer ou désactiver le mode Appuyez deux fois sur le bouton 5 pour accéder au contrôle de mode et sélectionnez un prol déni par l’utilisateur à utiliser (pour plus d’informations, voir la section OSD).12 Page des fonctions Appuyez deux fois sur le bouton 1 pour sélectionner la fonction de menu, puis utilisez les boutons 1/2/3/4 pour régler les paramètres dont vous avez besoin. Une fois terminée, appuyez sur le bouton n° 4 pour retourner au menu précédent ou quitter le menu. Réglage de l'image

1. Appuyez deux fois sur le bouton n° 1 pour faire apparaître le menu OSD.

2. Utilisez les boutons 1/2 pour sélectionner Picture dans l'OSD. Appuyez ensuite

deux fois sur le bouton 3 pour accéder au paramètre que vous souhaitez régler.

3. Utilisez les boutons 1/2 pour régler le curseur.

4. Brightness : La luminosité peut être réglée de 0 à 100.

Remarque : Règle la balance entre claire et sombre.13

5. Contrast : Le contraste peut être réglé de 0 à 100.

Remarque : Règle le degré de différence entre les zones claires et sombres.

6. Blue Light : Filtrez la lumière bleue en ajustant différents ratios d’afchage de

la lumière bleue (80%, 70%, 60%, 50%). Remarque : Plus la valeur est élevée, plus la lumière bleue est accentuée. Pour une meilleure protection, choisissez une valeur faible.

7. Black Boost : Cette fonction augmente la richesse des niveaux d’obscurité de

l’écran - le noir devient moins noir. Plus le réglage est élevé, plus l’augmentation est importante.

8. ACM : Active ou désactive l'ACM. Le paramètre par défaut est « désactivé ».

9. H. Position (modèle à entrée analogique seulement) : Règle la position

horizontale de 0 à 100.

10. V. Position (modèle à entrée analogique seulement) : Règle la position

verticale de 0 à 100.

11. Focus (modèle à entrée analogique seulement) : Règle la phase de 0 à 100.

12. Clock (modèle à entrée analogique seulement) : Règle le timing de 0 à 100.14

Réglage des couleurs

1. Appuyez deux fois sur le bouton n° 1 pour ouvrir le menu OSD.

2. Utilisez les boutons 1/2 pour sélectionner Color dans l'OSD. Appuyez ensuite

deux fois sur le bouton 3 pour accéder au paramètre que vous souhaitez régler.

3. Utilisez les boutons 1/2 pour régler le curseur.

4. Le Gamma Mode vous permet de régler la luminosité et la teinte. La valeur par

défaut est 2,2 (valeur standard pour Windows).

5. Color Temperature : Warm est la valeur par défaut. Vous pouvez choisir Cool,

Warm, Normal, Blue Light ou User Settings.

6. Modes : Sélectionnez votre mode préféré.

7. Le sRGB Mode est utilisé pour améliorer l’afchage de la correspondance des

couleurs avec des périphériques tels que DSC ou imprimantes.

8. Grayscale Mode : Activer ou désactiver le mode gris.

9. 6-axis Hue : Règle les teintes rouge, verte, bleue, jaune, magenta et cyan.

10. 6-axis Saturate : Règle la saturation rouge, verte, bleue, jaune, magenta et

cyan.15 Réglage des performances

1. Appuyez deux fois sur le bouton n° 1 pour ouvrir le menu OSD.

2. Utilisez les boutons 1/2 pour sélectionner Performance dans l'OSD. Appuyez

ensuite deux fois sur le bouton 3 pour accéder au paramètre que vous souhaitez régler.

3. Utilisez les boutons 1/2 pour régler le curseur.16

1. Appuyez deux fois sur le bouton n° 1 pour ouvrir le menu OSD.

2. Utilisez les boutons 1/2 pour sélectionner OSD dans l'OSD. Appuyez ensuite

deux fois sur le bouton 3 pour accéder au paramètre que vous souhaitez régler.

3. Utilisez les boutons 1/2 pour régler le curseur.

4. Language : Choisir une langue pour les menus OSD.

5. OSD Timeout : Règle le délai d’afchage du menu OSD.

6. Transparency : Sélectionnez la transparence lorsque vous utilisez le mode

Jeu. La transparence peut être 0% (Désactivée), 20%, 40%, 60% ou 80%.

7. OSD Lock : Le verrouillage OSD est utilisé pour éviter que les boutons OSD ne

soient accidentellement appuyés. Pour supprimer le message de verrouillage OSD, maintenez appuyé les boutons 1/2 pendant 3 secondes jusqu’à ce que le message disparaisse. Si le verrouillage OSD persiste, vériez si les boutons 1/2 fonctionnent.17 Réglages du système

1. Appuyez deux fois sur le bouton n° 1 pour ouvrir le menu OSD.

2. Utilisez les boutons 1/2 pour sélectionner System dans l'OSD. Appuyez ensuite

deux fois sur le bouton 3 pour accéder au paramètre que vous souhaitez régler.

3. Utilisez les boutons 1/2 pour régler le curseur.

4. Input : Sélectionnez une source disponible parmi les sources disponibles.

5. Auto Source : Recherche automatiquement les sources disponibles.

6. Hot Key Assignment : Sélectionner la fonction de Hotkey 1 ou Hotkey 2

7. Wide Mode : Choisissez le format d’image à utiliser. Les options sont Full

Screen et Aspect Ratio.

8. DDC/CI : Le moniteur peut être réglé à l’aide d’un logiciel.

Remarque : DDC/CI (Display Data Channel/Command Interface) permet d'envoyer des commandes au moniteur via un logiciel.

9. HDMI Black Level : Sélectionner le niveau de noir sous une source HDMI. Les

options sont Normal et Low.

10. Quick Start Mode : Activer rapidement le moniteur.18

Informations sur le produit

1. Afcher des informations de base sur la machine.

2. Reset All Settings : Restaurer tous les paramètres à leurs valeurs par défaut.19

Dépannage Avant d’envoyer votre moniteur LCD en réparation, veuillez consulter la liste de dépannage ci-dessous et voyez si vous arrivez à résoudre vous-même le problème. (Mode VGA) Problème État Solution Pas d'image Témoin allumé

• Appuyez sur le bouton Standby pour allumer. Témoin éteint

• Vériez l’interrupteur d'alimentation.

• Vériez le branchement du cordon d’alimentation au moniteur. Témoin clignotant

• Vériez que le câble de signal vidéo est bien connecté à l’arrière du moniteur.

• Vériez si le système informatique est allumé. Image anormale Image instable

• Vériez si les spécications de la carte graphique correspondent aux exigences du moniteur. Si ce n’est pas le cas, il se peut qu’il n’y ait pas de correspondance de la fréquence du signal d’entrée. L’afchage disparaît, ne peut pas être centré, est trop grand ou trop petit

• Utilisez l’OSD pour régler Resolution, Timing, Timing Phase, H. Position, et

V. Position pour les signaux non

• Lorsque l’image plein écran disparaît, utilisez l’OSD pour sélectionner une autre résolution ou fréquence verticale.

• Avant de changer ou de déconnecter le câble de signal ou d’éteindre le moniteur, redimensionnez l’image et attendez quelques secondes. Audio anormal (Uniquement pour un modèle d’entrée audio) (en option) Pas de son ou le volume est trop faible.

• Assurez-vous que le câble audio est correctement connecté au PC.

• Vériez si le volume du PC est réglé au minimum et essayez d’augmenter le volume.20

• Utilisez l’OSD pour maximiser la luminosité et le contraste, ou le réinitialiser à une valeur prédénie. Témoin éteint

• Vériez l’interrupteur d'alimentation.

• Vériez le branchement du cordon d’alimentation au moniteur. Témoin clignotant

• Vériez que le câble de signal vidéo est bien connecté à l’arrière du moniteur.

• Vériez si le système informatique est allumé. Audio anormal (Uniquement pour un modèle d’entrée audio) (en option) Pas de son ou le volume est trop faible.

• Assurez-vous que le câble audio est correctement connecté au PC.

• Vériez si le volume du PC est réglé au minimum et essayez d’augmenter le volume.
