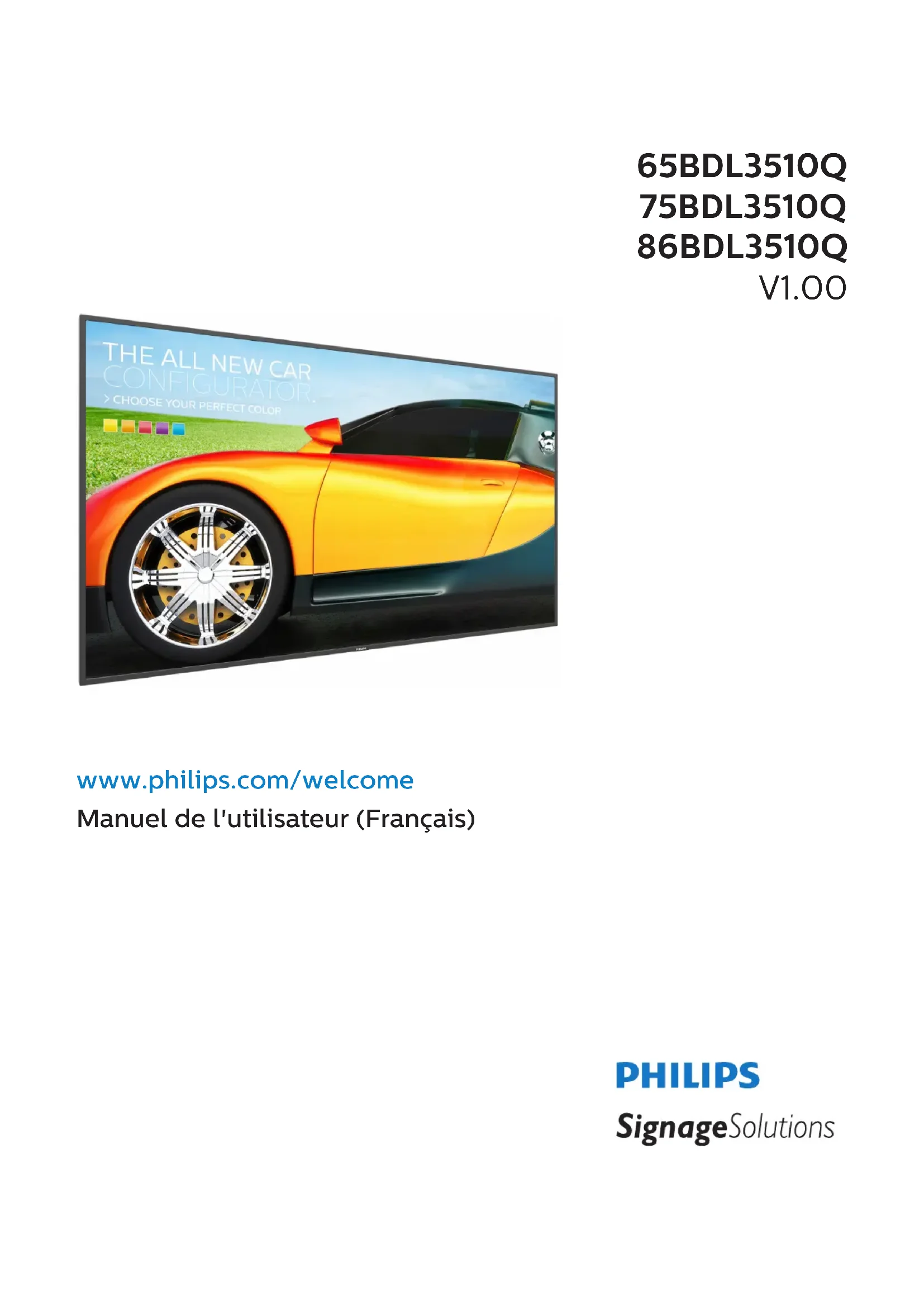

MODE D'EMPLOI 75BDL3510Q PHILIPS

Instructions de sécurité Précautions de sécurité et d'entretien

AVERTISSEMENT : L’utilisation de touches de réglages, d’ajustements ou de procédures diérentes de celles qui

sont décrites dans ce manuel pourrait présenter un risque de choc électrique, d’électrocution et/ou mécanique. Lisez et suivez ces instructions lorsque vous connectez et utilisez votre écran : Utilisation :

• Gardez le moniteur à l'abri du soleil et des poêles ou toute autre source de chaleur.

• Il est recommandé d'installer l'écran dans un endroit bien ventilé.

• Un ltre de rayons ultra-violets est nécessaire pour l’utilisation à l’extérieur.

• Si le produit va être utilisé dans des conditions extrêmes telles que température ou humidité élevée, des motifs d'achage ou un fonctionnement longue durée, etc. Il est fortement recommandé de contacter Philips pour obtenir plus d’informations techniques sur l'application. Autrement la abilité et le fonctionnement ne peuvent pas être garantis. Les conditions extrêmes sont courantes dans les aéroports, les gares de transit, les banques, la bourse et les systèmes de contrôle.

• Éloignez tout objet pouvant tomber dans les orices de ventilation ou empêcher le refroidissement correct des composants électroniques de l'écran.

• N'obstruez pas les fentes de ventilation du boîtier.

• Lors de la mise en place du moniteur, veillez à ce que la che d'alimentation et la prise soient facilement accessibles.

• Si vous éteignez l'écran en débranchant le cordon d’alimentation, attendez au moins 6 secondes avant de rebrancher le cordon d’alimentation pour l’utiliser.

• Assurez-vous de n'utiliser qu'un cordon d'alimentation fourni par Philips. Si le cordon d'alimentation est manquant, veuillez contacter votre centre de service local.

• Ne soumettez pas l'écran à de fortes vibrations ou à des impacts violents lorsque vous l’utilisez.

• Ne pas cogner ni faire tomber l'écran pendant l'utilisation ou le transport.

• L'anneau de levage est destiné à une utilisation dans les tâches de maintenance et d'installation de courte durée. Nous conseillons de ne pas utiliser l'anneau de levage pendant plus d'une heure. Une utilisation prolongée est interdite. Veuillez conserver une zone de sécurité dégagée sous l'écran pendant l'utilisation de l'anneau de levage. Entretien :

• An de protéger votre écran contre des dommages, n’appuyez pas trop fortement sur l’écran LCD. Lorsque vous déplacez l'écran, saisissez-le par son cadre pour le soulever ; ne mettez pas vos mains ni vos doigts sur l'écran LCD pour le soulever.

• Débranchez le moniteur si vous n'allez pas l'utiliser pendant une longue période de temps.

• Débranchez le moniteur si vous voulez le nettoyer ; utilisez uniquement un chion légèrement humide. Vous pouvez aussi vous servir d'un chion sec, pour autant que le moniteur soit hors tension. Par contre, n'utilisez jamais de solvants organiques, tels que l'alcool ou des liquides à base d'ammoniaque, pour nettoyer l'écran.

• An d'éviter tout risque d'électrocution ou d'endommagement permanent à l'écran, n'exposez pas l'écran à la poussière, une humidité excessive ou la pluie.

• Si votre écran venait à être mouillé, essuyez-le dès que possible avec un chion sec.

• Si un corps étranger ou de l'eau pénètrent dans l'écran, mettez-le immédiatement hors tension et débranchez le cordon d'alimentation. Retirez ensuite le corps étranger ou épongez l'eau et envoyez l'écran au centre de maintenance.

• Ne pas garder ou utiliser l'écran dans des endroits où il risque d'être exposé à de la chaleur, à la lumière directe du soleil ou à un froid extrême.

• An d'assurer les performances optimales de l'écran et pouvoir l'utiliser pendant plus longtemps, il doit se trouver dans un endroit compris dans les plages de température et d'humidité suivantes. Notations environnementales absolues Élément Min. Max. Unité Température de stockage -20 65 °C Température de fonctionnement 0 40 °C Température de la surface du verre (fonctionnement) 0 65 °C Humidité de stockage 5 90 % HR Humidité de fonctionnement 20 80 % HR

• La température de panneau LCD doit être de 25 degrés Celsius en permanence pour de meilleures performances de luminance.65BDL3510Q_75BDL3510Q_86BDL3510Q iii

• La durée de vie de l'écran indiquée dans les spécications est seulement garantie si l'écran est utilisé dans des conditions de fonctionnement normales. IMPORTANT : Utilisez toujours un programme économiseur d’écran en mouvement lorsque votre écran n’est pas utilisé. Utilisez toujours une application de rafraîchissement périodique de l'écran si l'appareil ache un contenu statique xe. L'achage sans interruption d'image statique ou immobile sur une longue période peut engendrer une « rémanence à l’extinction », également appelée « image résiduelle » ou « image fantôme » sur votre écran. C'est un phénomène bien connu de la technologie des écrans LCD. Dans la plupart des cas, cette « rémanence à l’extinction », ou « image résiduelle » ou « image fantôme » disparaît progressivement une fois l’alimentation éteinte. AVERTISSEMENT : Les symptômes de « rémanence à l’extinction », ou d’ « image résiduelle » ou d’ « image fantôme » les plus graves ne disparaissent pas et ne peuvent pas être réparés. Ce n'est pas non plus couverte par les termes de votre garantie. Service :

• Le boîtier ne doit être ouvert que par un technicien qualié.

• Si vous avez besoin d'une réparation ou d'une intégration, s'il vous plaît contactez votre centre de service local.

• Ne laissez jamais votre écran en plein soleil. Si votre écran ne fonctionne pas normalement après avoir suivi les instructions gurant dans ce document, contactez un technicien ou votre centre de service local. Risque de stabilité. L’appareil peut tomber et causer des blessures graves ou mortelles. Pour éviter toute blessure, cet appareil doit être solidement xé au plancher/au mur selon les instructions d'installation. Lisez et suivez ces instructions lorsque vous connectez et utilisez votre écran :

• Débranchez le moniteur si vous n'allez pas l'utiliser pendant une longue période de temps.

• Débranchez le moniteur si vous voulez le nettoyer ; utilisez uniquement un chion légèrement humide. L’écran peut être essuyé avec un chion sec lorsqu'il est éteint. Cependant n’utilisez jamais de l’alcool, des solvants ou des liquides à base d'ammoniaque.

• Consultez un technicien de service si le moniteur ne marche pas normalement lorsque vous avez suivi les instructions de ce manuel.

• Le boîtier ne doit être ouvert que par un technicien qualié.

• Gardez le moniteur à l'abri du soleil et des poêles ou toute autre source de chaleur.

• Enlevez les objets qui pourraient tomber dans les fentes de ventilation ou obstruer le refroidissement des composants électroniques du moniteur.

• N'obstruez pas les fentes de ventilation du boîtier.

• Gardez le moniteur au sec. Pour réduire le risque d’incendie, évitez de l’exposer à la pluie ou à une humidité excessive.

• Pour éteindre l'écran en débranchant le cordon d'alimentation ou le cordon d'alimentation CC, attendez 6 secondes avant de rebrancher le cordon d'alimentation ou le cordon d'alimentation CC pour un fonctionnement normal.

• Pour réduire le risque d'électrocution ou de dommage irréparable au moniteur, ne l’exposez pas à la pluie ou à une humidité excessive.

• Lors de la mise en place du moniteur, veillez à ce que la che d'alimentation et la prise soient facilement accessibles.

• IMPORTANT : Utilisez toujours un programme d’économiseur d’écran pendant votre application. Si une image à fort contraste reste achée sur l’écran pendant une longue période de temps, elle peut laisser un « image résiduelle » ou une « image fantôme » sur la partie frontale de l’écran. Ceci est un phénomène bien connu qui est causé par des défauts propres à la technologie LCD. Dans la plupart des cas, l’image fantôme disparaîtra graduellement sur une certaine période de temps une fois que l’alimentation a été coupée. Souvenez-vous que le problème qui cause des images fantômes ne peut pas être réparé et n’est donc pas couvert par la garantie.

• Si le cordon d'alimentation est muni d'une che de raccordement à 3 broches, branchez la che dans une prise de courant à 3 broches reliée à la terre (mise à la terre). Ne désactivez pas la broche de mise à la terre du cordon d'alimentation, par exemple en utilisant un adaptateur à 2 broches. La broche de mise à la terre est un dispositif de sécurité important. Déclaration de conformité EUROPE Cet appareil est conforme aux exigences dénies dans la directive du Conseil concernant le rapprochement des législations des États membres relatives à la compatibilité électromagnétique (2014/30/UE), la directive basse tension (2014/35/UE) et la directive RoHS (2011/65/UE). Ce produit a été testé et déclaré conforme aux normes harmonisées pour l'équipement informatique, ces normes étant publiées sous les directives du Journal ociel de l'Union européenne.65BDL3510Q_75BDL3510Q_86BDL3510Q

Avertissements de l'ESD Si l'utilisateur est à proximité du moniteur, cela peut provoquer la décharge de l'équipement et le redémarrage du menu principal.

Cet équipement est conforme à la classe A de EN55032/CISPR 32. Dans un environnement résidentiel, cet équipement peut provoquer des interférences radio. Notice de Federal Communications Commission (FCC) (U.S. uniquement) REMARQUE : Cet appareil a été testé et déclaré conforme aux limites dénies pour les appareils numériques de Classe A suivant la section 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans les installations commerciales. Cet appareil génère, utilise et peut diuser des fréquences radioélectriques et, s'il n'est pas installé et utilisé conformément au manuel d'instructions du fabricant, il peut causer des interférences nuisibles aux communications radio. L’utilisation de cet appareil dans un environnement résidentiel est susceptible de causer des interférences nuisibles et, le cas échéant, il sera la responsabilité de l'utilisateur de prendre des mesures adéquates pour éliminer ces interférences. Toutes modications ou changements qui ne sont pas expressément approuvés par le tiers responsable de la conformité peut annuler le droit de l’utilisateur à utiliser cet appareil. Utilisez seulement un câble protecteur RF fourni avec le moniteur lors de la connexion de ce moniteur à un équipement informatique. Pour éviter tout dommage pouvant entraîner un incendie ou un choc électrique, n'exposez pas cet appareil à la pluie ou une humidité excessive. Cet appareil est conforme à la section 15 de la règlementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d’interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences risquant d’engendrer un fonctionnement indésirable. Envision Peripherals Inc. 490 N McCarthy Blvd, Suite #120 Milpitas, CA 95035 USA / ÉTATS-UNIS65BDL3510Q_75BDL3510Q_86BDL3510Q

Avis du Centre polonais d'essais et de certication L’équipement doit être alimenté par une prise avec un circuit de protection (une prise à trois broches). Tous les équipements fonctionnant ensemble (ordinateur, écran, imprimante, etc) doivent utiliser la même source d'alimentation. Le conducteur de phase de l'installation électrique de la pièce doit avoir un dispositif de protection court-circuit sous la forme d'un fusible d'une valeur nominale inférieure à 16 ampères (A). An d’éteindre complètement l’équipement, le câble électrique doit être retiré de la prise électrique, qui devrait être localisée prêt de l’équipement et facilement accessible. Une marque de protection « B » conrme que l’équipement est en conformité avec les nécessaires protections d’usage des standards PN-93/T-42107 et PN-89/E-06251. Champs électriques, magnétiques et électromagnétiques (« EMF »)

1. Nous fabriquons et vendons beaucoup de produits destinés aux consommateurs, qui, comme tout appareil électronique, en

général ont la capacité d'émettre et de recevoir des signaux électromagnétiques. 2. Un de nos principes d'aaires est de prendre toutes les mesures nécessaires de santé et de sécurité pour nos produits, pour se conformer à toutes les exigences légales applicables et rester à l'intérieur des normes EMF applicables au moment de la fabrication des produits.

3. Nous nous engageons à développer, produire et vendre des produits qui ne provoquent pas d'eets néfastes sur la santé.

4. Nous conrmons que si ses produits sont manipulés correctement pour leur usage prévu, leur utilisation ne présente aucun danger en vertu des preuves Scientiques disponibles à ce jour.

5. Nous jouons un rôle actif dans le développement de normes EMF et de sécurité, ce qui nous permet d’anticiper les

développements ultérieurs de la norme et de les intégrer dans ses produits.65BDL3510Q_75BDL3510Q_86BDL3510Q

Information pour la GB seulement (A) (B) AVERTISSEMENT - CET APPAREIL DOIT ETRE MIS A TERRE. Important : Cet appareil est fourni avec une prise moulée approuvée 13A. Pour changer un fusible dans ce type de prise, procédez comme suit :+

1. Retirez le couvercle du fusible et le fusible.

2. Insérez le nouveau fusible qui doit être de type approuvé BS 1362 5A, A.S.T.A. ou

3. Remettez le couvercle du fusible.

Si la prise installée ne correspond pas à vos branchements, elle devrait être enlevée et une prise à 3 branches appropriée installée à sa place. Si la prise principale contient un fusible, il devrait avoir une valeur de 5A. Si une prise sans fusible est utilisée, le fusible sur le panel de distribution ne devrait pas être supérieur à 5A. REMARQUE : La prise endommagée doit être détruite pour éviter tout risque de décharge électrique potentielle si jamais elle devait être insérer dans une autre prise 13A ailleurs. Comment connecter une prise Les ls du cordon secteur sont identiés selon le code couleur suivant : BLEU - « NEUTRE » (« N ») MARRON - « LIVE » (« L ») VERT & JAUNE - « TERRE » (« E »)

1. Le l VERT & JAUNE doit être connecté au terminal marqué de la lettre « E » ou du

symbole Terre ou colorée en VERT ou bien VERT & JAUNE.

2. Le l BLEU doit être connecté au terminal marqué de la lettre « N » ou coloré en

3. Le l MARRON doit être connecté au terminal marqué de la lettre « L » ou coloré

en ROUGE. Avant de replacer le dessus de la prise, assurez-vous que la poignée de la corde est xée à la gaine - pas seulement aux trois câbles. Informations pour l'Europe du Nord (pays nordiques) Placering/Ventilation

此為甲類資訊技術設備 , 於居住環境中使用時 , 可能會造成射頻擾動 , 在此種情況下 , 使用者會被 要求採取某些適當的對策。 RoHS Turquie : Türkiye Cumhuriyeti: EEE Yönetmeliğine Uygundur RoHS Ukraine : Обладнання відповідає вимогам Технічного регламенту щодо обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні, затвердженого постановою Кабінету Міністрів України від 3 грудня 2008 № 1057 Mis au rebut à la n de vie Votre nouveau Moniteur d'information du public contient des matériaux qui peuvent être recyclés et réutilisés. Des entreprises spécialisées peuvent recycler votre produit pour augmenter la quantité de matériels réutilisables et minimiser la quantité à être jetée. Veuillez consulter votre réglementation locale relative à l’enlèvement de votre vieux moniteur depuis votre revendeur Philips local. (Pour les clients au Canada et U.S.A.) Ce produit peut contenir du plomb et/ou du mercure. Débarrassez-vous en respectant les réglementations locales et fédérales. Pour toute information complémentaire sur le recyclage, contactez www.eia.org (Consumer Education Initiative). Déchet d'équipement électrique et électronique - DEEE A l’attention des utilisateurs des foyers de l’Union Européenne65BDL3510Q_75BDL3510Q_86BDL3510Q

Cette Marque sur le produit ou sur l’emballage illustre que, sous la Directive Européenne 2012/19/UE gouvernant l’utilisation des équipements électriques et électroniques, ce produit peut ne pas être jeté avec les ordures ménagères. Vous êtes responsable de l'élimination de cet équipement à travers une collection aux déchets d'équipements électriques et électroniques désignés. An de déterminer les emplacements de telles ordures électriques et électroniques, veuillez contacter votre représentant du gouvernement local pour connaitre l’organisation de décharge d’ordure dont dépend votre foyer ou le magasin où vous avez acheté le produit. Attention – Utilisateurs aux Etats-Unis : Débarrassez-vous en accord avec les lois régionales, nationales et fédérales. Pour plus d’informations sur la mise au rebut ou le recyclage, contactez : www.mygreenelectronics.com ou www.eiae.org. Directives de n de vie - Recyclage Votre nouveau Moniteur d'information du public contient plusieurs matériaux qui peuvent être recyclés pour des nouveaux utilisateurs. Débarrassez-vous en accord avec les lois régionales, nationales et fédérales. Déclaration sur la restriction des substances dangereuses (Inde) Ce produit est conforme aux « Règles (de gestion) des déchets électroniques, 2016 » CHAPITRE V, règle 16, sous-règle (1) . Même si les nouveaux équipements électriques et électroniques et leurs composants ou consommables ou leurs pièces ou pièces de rechange ne contiennent pas de plomb, de mercure, de cadmium, de chrome hexavalent, de biphényles polybromés et de polybromodiphényléthers au-delà d'une valeur de concentration maximale de 0,1 % par poids dans les matières homogènes pour le plomb, le mercure, le chrome hexavalent, les biphényles polybromés et les polybromodiphényléthers et de 0,01 % par poids dans les matières homogènes pour le cadmium, sauf exceptions dénies dans l'Annexe 2 des Règles. Déclaration sur les déchets électroniques pour l'Inde Ce symbole sur le produit ou sur son emballage indique qu’il ne doit pas être jeté avec vos ordures ménagères. Il est de votre responsabilité de le déposer dans un centre de collecte ociel des équipements électriques et électroniques usagés en vue de leur recyclage. Le recyclage de vos équipements usagés permet de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations sur les déchets électroniques, veuillez consulter http://www.india.philips.com/about/sustainability/recycling/index.page et pour savoir où vous pouvez déposer vos équipements usagés en vue de leur recyclage en Inde, veuillez contacter les coordonnées indiquées ci- dessous. Numéro de l'assistance téléphonique : 1800-425-6396 (du lundi au samedi, de 9h00 à 17h30) E-mail : india.callcentre@tpv-tech.com65BDL3510Q_75BDL3510Q_86BDL3510Q

Piles Pour l’Europe : La poubelle barrée indique que les piles usées ne doivent pas être éliminées avec les ordures ménagères ! Il existe un système de collecte séparé pour les piles usées, pour permettre un traitement adéquat et un recyclage en conformité avec la législation. Veuillez contacter les autorités locales pour plus de détails sur les systèmes de collecte et de recyclage. Pour la Suisse : La pile usée doit être remise au point de vente. Pour les autres pays hors de l'Union européenne : Veuillez contacter les autorités locales pour connaître la méthode de rejet pour la pile usée. Conformément à la directive européenne 2006/66/CE, la pile ne peut pas être jetée de façon inadaptée. Elle doit être séparée pour être collectée par un service local. Após o uso, as pilhas deverão ser entregues ao estabelecimento comercial

1.5.1. Comment faire pour retirer le logo .3

2. Pièces et fonctions .....................................................4

2.1. Panneau de contrôle ......................................4 2.2. Prises d'entrée/sortie .....................................5 2.3. Télécommande ................................................. 7

2.3.1. Fonctions générales .......................... 7

2.3.2. ID télécommande ............................... 8

2.3.3. Installation des piles dans la

télécommande .................................... 9

2.3.4. Utilisation de la télécommande ......9

2.3.5. Rayon de fonctionnement de la

télécommande .................................... 9 2.4. Couvercle USB ................................................ 10

3. Connexion à un équipement externe ....................11

3.1. Connexion à un équipement externe

(DVD/VCR/VCD) ...............................................11

3.1.1. En utilisant l’entrée vidéo HDMI .....11

3.2. Connexion à un PC ..........................................11

3.2.1. En utilisant l’entrée DVI ..................... 11

3.2.2. En utilisant l’entrée HDMI.................11

3.3. Connexion à plusieurs moniteurs avec conguration en chaîne Daisy......................12

3.3.1. Connexion du contrôle du

• téléviseur p. 12
• 3.4. Connexion IR p. 12
• 3.5. Connexion IR Pass-through p. 12
• 3.6. Connexion câblée à un réseau p. 13

4. Utilisation .....................................................................14

4.1. Jouer des chiers multimédia à partir d’un périphérique USB .......................14

5. Menu OSD ...................................................................15

5.1. Navigation dans le menu OSD ..................... 15

5.1.1. Navigation du menu OSD

avec la télécommande ..................... 15

5.1.2. Navigation du menu OSD avec

les boutons de contrôle du moniteur ..............................................15 5.2. Présentation du menu OSD .......................... 15

8. Politique de pixels défectueux ..............................25

• 8.1. Pixels et sous-pixels p. 25
• 8.2. Types de pixels défectueux + dénition d'un point p. 25
• 8.3. Points défectueux lumineux p. 25
• 8.4. Points défectueux foncés p. 26
• 8.5. Proximité des défauts de pixels p. 26
• 8.6. Tolérances des défauts de pixels p. 26
• 8.7. MURA p. 26

9. Nettoyage et guide de dépannage ....................... 27

1. Déballage et installation

• Ce produit est emballé dans un carton, avec les accessoires standard.

• Tous les autres accessoires optionnels seront emballés séparément.

• Ce produit étant haut et lourd, il est recommandé de faire réaliser le déplacement de l’appareil par deux techniciens.

• Après l'ouverture du carton, assurez-vous que le contenu est complet et en bon état. 1.2. Contenu de la boîte Veuillez vérier que la boîte contient tous les éléments suivants :

• Télécommande avec piles AAA

• Cordon d'alimentation

• Câble pour connexion en guirlande RS232

• Le cordon d'alimentation fourni varie en fonction de la destination. Guide de démarrage Télécommande et piles AAA FORMATSOURCEINFOLISTOPTIONSADJUST VOL NORMAL

Cordon d'alimentation Câble de connexion en chaîne RS232 Câble RS232 Câble du capteur IR Couvercle USB Vis M3 Moniteur LCD Logo Câble HDMI Vis M4

• Des diérences existent selon les régions. La conception de l'écran et les accessoires peuvent diérer de ceux illustrés ci-dessus. REMARQUES :

• Pour toutes les autres régions, utilisez un cordon électrique qui est conforme à la tension CA de la prise de courant et qui a été approuvé et conforme aux règlements de sécurité du pays en question.

• Nous vous recommandons de préserver la boite et le matériel d’emballage en cas de besoin d'expédition. 1.3. Notes d’installation

• Utilisez uniquement le câble d'alimentation fourni avec ce produit. Si une rallonge électrique est nécessaire, veuillez contacter votre agent de service.

• Le produit doit être installé sur une surface plane. Dans le cas contraire, le produit peut basculer. Laissez un espace entre l'arrière du produit et le mur pour une bonne ventilation. N'installez pas le produit dans une cuisine, une salle de bains ou un lieu exposé à l'humidité. Dans le cas contraire, cela peut réduire la durée de vie des pièces internes.

• N'installez pas le produit à une altitude supérieure à 3000 mètres. Dans le cas contraire, cela peut entraîner des dysfonctionnements.65BDL3510Q_75BDL3510Q_86BDL3510Q

1.4. Montage sur un mur Pour monter cet écran sur un mur, un kit de montage mural standard (disponible dans le commerce) est nécessaire. Il est conseillé d'utiliser une interface de montage conforme à la norme TUV-GS et/ou UL1678 en Amérique du Nord.

65BDL3510Q 75BDL3510Q

Feuille de Protection Tableau Grille VESA Feuille de ProtectionTableauGrille VESA 86BDL3510Q Feuille de ProtectionTableauGrille VESA 1. Étalez sur une surface plane la feuille de protection qui était enroulée autour de l'écran lorsqu'il était emballé. Placez l'écran face vers le bas sur la feuille de protection pour faciliter les opérations sans rayer l'écran.

2. Assurez-vous de disposer de tous les accessoires nécessaires pour tout type de montage (montage mural, montage au

plafond, etc.). 3. Suivez les instructions qui viennent avec le kit de montage. Le non respect des procédures de montage pourrait endommager l’équipement ou causer des blessures à l’utilisateur ou à l’installateur. La garantie du produit ne couvre pas les dommages causés par une mauvaise installation.

4. Pour le kit de montage mural, utilisez des vis de montage M8 (avec une longueur supérieure de 15 mm à l'épaisseur du

support de montage) et serrez-les fermement.

Mise en garde : Pour empêcher le moniteur de tomber :

• Pour un montage mural ou au plafond, nous vous recommandons d'installer le moniteur avec des supports en métal disponibles dans le commerce. Pour des instructions détaillées relatives à l'installation, consultez le guide fourni avec le support.
• Pour empêcher l'écran de tomber en cas de tremblement de terre ou d'autre catastrophe naturelle, veuillez contacter le fabricant du support au sujet de l'emplacement de montage. Espace nécessaire pour la ventilation Laissez un espace de 100 mm en haut, à l'arrière, à droite et à gauche pour la ventilation. 1.5. Montage en orientation portrait Ce moniteur peut être installé en orientation portrait. Faites pivoter l’écran de 90 degrés dans le sens antihoraire. Le logo « » doit être sur le coté droit lorsque vous faites face au moniteur.90° 90°

1.5.1. Comment faire pour retirer le logo

1. Préparez un morceau de papier avec une zone de coupage de logo comme protection pour éviter de rayer le panneau frontal.2. Utilisez un couteau et retirez avec soin le logo autocollant avec le papier dessous.3. Déchirez le logo autocollant.

REMARQUE : Nous vous recommandons de contacter un technicien professionnel en cas d'installation de l'écran sur un mur. Nous ne sommes pas responsables des dommages occasionnés au produit si l'installation n'est pas eectuée par un technicien professionnel. 100 mm 100 mm 100 mm 100 mm65BDL3510Q_75BDL3510Q_86BDL3510Q

2. Pièces et fonctions

2.1. Panneau de contrôle

Bouton [ ] Appuyez sur ce bouton pour allumer ou mettre l’écran en mode veille.

Bouton [MUET] Appuyez sur ce bouton pour couper ou réactiver le son.

Bouton [ENTRÉE] Pour choisir la source d'entrée. Pour conrmer une sélection dans les menus OSD.

Bouton [ ] Pour augmenter l’ajustement lorsque le menu OSD est ouvert, ou pour augmenter le volume audio lorsque le menu OSD est fermé.

Bouton [ ] Pour baisser l’ajustement lorsque le menu OSD est ouvert, ou pour baisser le volume audio lorsque le menu OSD est fermé.

Bouton [ ] Pour déplacer l'élément sélectionné d'un niveau vers le haut lorsque le menu OSD est activé.

Bouton [ ] Pour déplacer l'élément sélectionné d'un niveau vers le bas lorsque le menu OSD est activé.

Bouton [MENU] Retourne au menu précédent lorsque le menu OSD est activé. Ce bouton peut également être utilisé pour activer le menu OSD lorsque le menu OSD est désactivé.

Capteur de la télécommande et voyant d'état d'alimentation

• Reçoit les signaux de la télécommande.

• Indique l'état actuel de fonctionnement du téléviseur sans OPS : - S'allume vert lorsque le moniteur est allumé. - S’allume en rouge lorsque le moniteur est en mode veille. - S'allume orange lorsque le moniteur entre en mode APM. - Lorsque {CALENDRIER} est activé, le voyant clignote en vert et en rouge. - Si le voyant clignote en rouge, cela signie qu’un problème a été détecté. - S'éteint lorsque l'alimentation du téléviseur est éteinte.65BDL3510Q_75BDL3510Q_86BDL3510Q

Allume et éteint l'alimentation principale.

SORTIE CA Prise d'alimentation pour la prise ENTRÉE CA d'un lecteur média.

ENTRÉE HDMI3 Entrée vidéo/audio HDMI.

SORTIE RS232 Entrée/sortie réseau RS232 pour fonction loop-through.

SORTIE IR Entrée/sortie de signal IR pour la fonction loop-through. REMARQUES :

• Le capteur de télécommande du téléviseur arrêtera de marcher lorsque vous branchez un câble sur la prise [ENTRÉE IR].

• Pour contrôler à distance votre appareil AV via ce téléviseur, référez-vous à la page 12 pour une connexion IR Pass Through.

SORTIE AUDIO Sortie audio vers un appareil AV externe.

Entrée audio pour source VGA (casque stéréo 3,5 mm).

Connectez le stockage USB pour la mise à jour du rmware de la carte mère. REMARQUE : Cela ne sert qu'à la mise à jour du rmware.

PORT USB 2.0 Pour connecter votre périphérique de stockage USB et port de service.

Fonction de contrôle LAN pour l’utilisation d’un signal à distance à partir d’un centre de contrôle.65BDL3510Q_75BDL3510Q_86BDL3510Q

SORTIE CA Prise d'alimentation pour la prise ENTRÉE CA d'un lecteur média.

Allume et éteint l'alimentation principale.

ENTRÉE HDMI3 Entrée vidéo/audio HDMI.

SORTIE RS232 Entrée/sortie réseau RS232 pour fonction loop-through.

SORTIE IR Entrée/sortie de signal IR pour la fonction loop-through. REMARQUES :

• Le capteur de télécommande du téléviseur arrêtera de marcher lorsque vous branchez un câble sur la prise [ENTRÉE IR].

• Pour contrôler à distance votre appareil AV via ce téléviseur, référez-vous à la page 12 pour une connexion IR Pass Through.

SORTIE AUDIO Sortie audio vers un appareil AV externe.

Entrée audio pour source VGA (casque stéréo 3,5 mm).

Connectez le stockage USB pour la mise à jour du rmware de la carte mère. REMARQUE : Cela ne sert qu'à la mise à jour du rmware.

PORT USB 2.0 Pour connecter votre périphérique de stockage USB et port de service.

Fonction de contrôle LAN pour l’utilisation d’un signal à distance à partir d’un centre de contrôle.65BDL3510Q_75BDL3510Q_86BDL3510Q

2.3.1. Fonctions générales

Bouton ALIMENTATION [ ] Allume le moniteur ou met le moniteur en mode veille.

Boutons [LECTURE] Pour contrôler la lecture des chiers multimédia.

Bouton SOURCE [ ] Pour sélectionner la source d’entrée. Appuyez sur le bouton [ ] ou [ ] pour choisir parmi VGA, DVI-I, HDMI 1

HDMI 3 , USB ou OPS . Appuyez sur le bouton [ ] pour conrmer et quitter.

Bouton LISTE [ ] Réservé.

Boutons de NAVIGATION [ ] [ ] [ ] [ ] Pour naviguer dans les menus et sélectionner des éléments.

Bouton RÉGLAGE [ ] Pour acher le menu des options, de l’image et des sons.

Bouton MUET [ ] Appuyez pour allumer/éteindre la fonction Muet.

Boutons COULEUR [ ] [ ] [ ] [ ] Sélectionnez les tâches ou les options.

Bouton RETOUR [ ] Pour retourner à la page précédente du menu ou quitter la fonction précédente.

Bouton INFO [ ] Pour acher les informations des opérations en cours.

Bouton [ ] Pour conrmer une entrée ou une sélection.

Bouton OPTIONS [ ] Pour acher le menu des options, de l’image et des sons.

Boutons [NUMERIC] Saisissez du texte pour la dénition du réseau et congurez ID pour le mode ID.65BDL3510Q_75BDL3510Q_86BDL3510Q

2.3.2. ID télécommande

Réglez l'ID de télécommande si vous prévoyez d'utiliser cette télécommande sur plusieurs écrans diérents. Appuyez sur le bouton [ID]. La DEL rouge clignote deux fois.

1. Appuyez sur le bouton [ID SET] pendant plus d'une

seconde pour entrer en mode ID. La DEL rouge s'allume. Appuyez à nouveau sur le bouton [ID SET] pour quitter le mode ID. La DEL rouge s'éteint. Appuyez sur les chires [0] à [9] pour sélectionner l'écran que vous souhaitez contrôler. Par exemple : Appuyez sur [0] et [1] pour l'écran n°1, et sur [1] et [1] pour l'écran n°11. Les nombres disponibles vont de [01] à [255].

2. Le mode ID est fermé après 10 secondes sans pression

3. Si vous appuyez sur un bouton erroné, attendez

pendant 1 seconde après que le DEL rouge s’est éteint et s’est rallumé, puis appuyez sur les chires corrects.

4. Appuyez sur le bouton [ENTER] pour conrmer. La DEL

rouge clignote deux fois puis s'éteint. REMARQUE :

• Appuyez sur le bouton [NORMAL] (NORMALE). La DEL verte clignote deux fois, ce qui indique que l'écran est en fonctionnement normal.

• Il est nécessaire de congurer le numéro d'ID pour chaque écran avant de choisir son numéro d'ID.

• Utilisez la touche « » (pause) de la télécommande pour ger l'écran. Utilisez la touche « » (lecture) de la télécommande pour débloquer l'écran.

• La fonction « ger » peut uniquement être adoptée sur des sources vidéo « réelles » telles que VGA, AV, YPbPr, HDMI, DVI, DP.

• Toute manipulation de la télécommande ou tout changement de mode vidéo débloque l'écran.65BDL3510Q_75BDL3510Q_86BDL3510Q

2.3.3. Installation des piles dans la télécommande

La télécommande fonctionne avec deux piles AAA 1,5V. Pour installer ou remplacer les piles :

1. Pressez et faites glisser le couvercle pour l’ouvrir.

2. Insérez des piles en respectant les polarités (+) et (-).

Mise en garde : Une utilisation incorrecte des piles peut causer une fuite ou une explosion. Respectez toujours les instructions ci-dessous :

• Insérez les piles « AAA » en respectant les polarités (+ et -).

• N’utilisez jamais des piles de diérents types.

• N'utilisez pas une pile neuve avec une pile usagée. Dans le cas contraire, cela peut causer une fuite ou réduire la durée de vie des piles.

• Enlevez les piles usagées immédiatement pour éviter une fuite des piles dans le compartiment des piles. Ne touchez pas l’acide des piles, car il peut causer des lésions à votre peau. REMARQUE : Enlevez les piles du compartiment des piles si vous n'utilisez pas le produit pendant une durée prolongée.

2.3.4. Utilisation de la télécommande

• Ne faites pas tomber et ne faites pas subir de chocs à la télécommande.

• Ne laissez pas des liquides pénétrer à l'intérieur de la télécommande. Si de l'eau a pénétré dans la télécommande, essuyez immédiatement la télécommande avec un chion sec.

• Ne placez pas la télécommande à proximité de sources de chaleur et de vapeur.

• N'essayez pas de démonter la télécommande, sauf si vous devez placer des piles dans la télécommande.

2.3.5. Rayon de fonctionnement de la télécommande

Pointer la télécommande vers le capteur de télécommande de l'écran. Utilisez la télécommande à moins de 5 m du capteur de l'écran et dans un angle de 20 degrés à gauche et à droite. REMARQUE :

• La télécommande peut ne pas fonctionner correctement si le capteur de télécommande de l’écran est exposée à la lumière directe du soleil ou une forte illumination, ou si un obstacle bloque le chemin du signal de la télécommande.

• Utilisez un câble capteur IR pour de meilleures performances de la télécommande. (Voir 3.5. IR connection pour les détails)

• Utilisez le couvercle USB et les vis pour masquer la clé USB. 65BDL3510Q

1. Desserrez la vis comme indiqué. Conservez-la dans un endroit approprié.

2. Branchez la clé USB.

3. Installez le couvercle USB.

4. Utilisez la vis fournie pour xer le couvercle USB.

1. Desserrez la vis comme indiqué. Conservez-la dans un endroit approprié car elle sera utilisée ultérieurement pour xer le couvercle USB.

2. Branchez la clé USB.

3. Installez le couvercle USB.

4. Utilisez la vis fournie pour xer le couvercle USB.

• Taille maximale appropriée pour la clé USB : USB : 20 (l) x 10 (H) x 60 (L) mm

3. Connexion à un équipement externe

3.1. Connexion à un équipement externe (DVD/VCR/VCD)

3.1.1. En utilisant l’entrée vidéo HDMI

3.2. Connexion à un PC

3.2.1. En utilisant l’entrée DVI

3.2.2. En utilisant l’entrée HDMI

3.3. Connexion à plusieurs moniteurs avec configuration en chaîne Daisy Vous pouvez interconnecter plusieurs écrans pour créer une conguration en guirlande pour les applications telles qu'un panneau d'achage de menu.

3.3.1. Connexion du contrôle du téléviseur

Branchez le connecteur [SORTIE RS232] du MONITEUR 1 sur le connecteur [ENTRÉE RS232] du MONITEUR 2. MONITEUR 1 MONITEUR 2

Récepteur IR externe REMARQUE : Le capteur de télécommande du téléviseur arrêtera de marcher lorsque vous branchez un câble sur la prise [ENTRÉE IR]. 3.5. Connexion IR Pass-through DVD / VCR / VCD(DVD / VCR / VCD) Télécommande FORMATSOURCEINFOLISTOPTIONSADJUST VOL NORMAL ID SET ENTER[SORTIE IR][ENTRÉE IR]65BDL3510Q_75BDL3510Q_86BDL3510Q

3.6. Connexion câblée à un réseau

[RJ-45] [RJ-45] ROUTER INTERNET Paramètres réseau :

1. Allumez le routeur et activez le réglage DHCP.

2. Connectez le routeur à ce téléviseur avec un câble Ethernet.

3. Appuyez sur le bouton [ ] HOME de la télécommande puis sélectionnez

Connexion au réseau , puis appuyez sur le bouton [ ].

5. Attendez jusqu’à ce que l’écran détecte la connexion réseau.

6. Si la fenêtre « Contrat de licence utilisateur nal » s'ache, acceptez le contrat.

REMARQUE : Connexion avec un câble Ethernet blindé CAT-5ur se conformer à la directive EMC.65BDL3510Q_75BDL3510Q_86BDL3510Q

REMARQUE : Les boutons de contrôle décrits dans cette section sont principalement ceux de la télécommande, sauf si spécié. 4.1. Jouer des fichiers multimédia à partir d’un périphérique USB

1. Branchez votre périphérique USB directement sur le port

USB du téléviseur. USB

IR-INIR-OUTPC LINE INUSB 2.0

USB Service Port RJ45 AUDIO OUT

2. Appuyez sur le bouton [ ]

SOURCE , choisissez USB et appuyez sur le bouton [ ]. VGA DVI-I HDMI 1 HDMI 2 HDMI 3 USB OPS

3. Les chiers lisibles pour le périphérique USB

connecté sont détectés automatiquement. Les chiers sont automatiquement triés en 3 types : Photo, Music (Musique)

4. Appuyez sur le bouton [ ] ou [ ] pour choisir l’élément.

Appuyez sur le bouton [ ]pour ouvrir la liste de lecture.

5. Appuyez sur les boutons [ ], [ ], [ ] ou [ ] pour choisir

un chier. Appuyez sur le bouton [ ]ou [ ] pour démarrer la lecture.

6. Suivez les instructions à l’écran pour contrôler les

7. Appuyez sur les boutons [LECTURE] ( )

pour contrôler la lecture. 1 / 2 Return aaa1 xxx1 xxx2 xxx3 123 aaa2 aaa3

pour choisir l'élément « Retour » puis appuyez sur

pour revenir au niveau supérieur.65BDL3510Q_75BDL3510Q_86BDL3510Q

Vous trouverez ci-dessous une vue d'ensemble de la structure du menu OSD (achage à l'écran). Vous pouvez l'utiliser comme référence pour le réglage de votre écran. 5.1. Navigation dans le menu OSD

5.1.1. Navigation du menu OSD avec la

télécommande FORMATSOURCEINFOLISTOPTIONSADJUST

1. Appuyez sur le bouton [ ] sur la télécommande pour

2. Appuyez sur le bouton [ ] ou [ ] pour sélectionner

3. Appuyez sur le bouton [OK] ou [ ] pour ouvrir le sous-

4. Dans le sous-menu, appuyez sur le bouton [ ] ou [ ] pour

basculer entre les éléments, appuyez sur le bouton [ ] ou [ ] pour modier les réglages. S'il y a un sous-menu, appuyez sur le bouton [OK] ou [ ] pour ouvrir le sous- menu.

5. Appuyez sur le bouton [ ] pour retourner au menu

précédent ou appuyez sur le bouton [ ] pour quitter le menu OSD.

5.1.2. Navigation du menu OSD avec les boutons

de contrôle du moniteur

1. Appuyez sur le bouton [MENU] pour ouvrir le menu OSD.

2. Appuyez sur le bouton [ ] ou [ ] pour sélectionner

3. Appuyez sur le bouton [ ] pour ouvrir le sous-menu.

4. Dans le sous-menu, appuyez sur le bouton [ ] ou [ ]

pour basculer entre les éléments, appuyez sur le bouton [ ] ou [ ] pour modier les réglages. S'il y a un sous- menu, appuyez sur le bouton [ ] pour ouvrir le sous- menu.

5. Appuyez sur le bouton [MENU] pour retourner au menu

précédent ou maintenez le bouton [MENU] enfoncé pour quitter le menu OSD. 5.2. Présentation du menu OSD

IMAGE ÉCRAN AUDIO MOSAÏQUE RÉSEAU CONFIG OPTION Mode Image Luminosité Contraste Netteté Niveau De Noir Teinte Couleur Réduction Du Bruit Gamma Température Couleurs Mode De Balayage Energie Intelligente

Plein Standard Mode Image Sélectionnez un réglage d'image prédéni. Luminosité Ajuste la luminosité du rétro-éclairage de l’écran. Contraste Pour régler le rapport de contraste du signal d'entrée. Netteté Cette fonction peut assurer une image numérique distincte à tout moment. Pour régler la netteté de l'image pour chaque mode d'image. Niveau de noir Réglez la luminosité de l'image du fond d'écran. REMARQUE : Le mode d'image sRGB est standard et ne peut pas être modié. Teinte Réglez la teinte de l'écran. Appuyez sur le bouton + et la couleur du ton de la chair deviendra plus verdâtre. Appuyez sur le bouton - et la couleur du ton de la chair deviendra plus violacée. REMARQUE : Mode vidéo uniquement. Couleur (saturation) Réglez la couleur de l'écran. Appuyez sur le bouton + pour augmenter la profondeur de couleur. Appuyez sur le bouton - pour réduire la profondeur de couleur. REMARQUE : Mode vidéo uniquement Réduction Du Bruit Réglez le niveau de réduction du bruit. Gamma Sélectionnez un gamma d'achage. Cela concerne la courbe de performance de luminosité du signal en entrée. Choisissez parmi {Natif} / {2.2} / {2.4} / {s gamma} / {D-image}. REMARQUE : Le mode d'image sRGB est standard et ne peut pas être modié.65BDL3510Q_75BDL3510Q_86BDL3510Q

Température couleurs Réglez cela pour ajuster la température de couleur. L'image devient rougeâtre lorsque la température de couleur diminue et bleuâtre lorsque la température de couleur augmente. Mode de balayage Pour changer la zone d’achage de l’image. Energie Intelligente Le contrôle intelligent de l'alimentation n'a pas de rapport avec le contrôle de la luminosité :

1. Réglage initial Luminosité

70 (dans la plage 0-100) Consommation électrique 70% de la consommation électrique maximale

2. Energie Intelligente

ARRÊT : aucune adaptation MOYEN : 65% de la consommation électrique par rapport aux paramètres actuels FORT : 80 % de la consommation d'énergie par rapport aux paramètres actuels Réinitialisation Image Pour réinitialiser tous les réglages du menu Image. Sélectionnez l'option « Oui » et appuyez sur la touche « RÉGLER » pour restaurer les paramètres par défaut. Appuyez sur la touche « QUITTER » pour annuler et revenir au menu précédent.

Plein Position H Contrôlez la position horizontale de l'image dans la zone d'achage de l'écran LCD. Appuyez sur le bouton + pour déplacer l’image vers la droite. Appuyez sur le bouton - pour déplacer l’image vers la gauche. REMARQUE : Entrée VGA uniquement. Position V Contrôlez la position verticale de l'image dans la zone d'achage de l'écran LCD. Appuyez sur le bouton + pour déplacer l’image vers le haut. Appuyez sur le bouton - pour déplacer l’image vers le bas. REMARQUE : Entrée VGA uniquement. Horloge Appuyez sur le bouton + pour étendre la largeur de l'image sur l'écran vers la droite. Appuyez sur le bouton - pour réduire la largeur de l'image sur l'écran sur la gauche. REMARQUE : Entrée VGA uniquement. Phase D'horloge Améliore la mise au point, la clarté et la stabilité de l'image en augmentant ou en réduisant ce paramètre. REMARQUE : Entrée VGA uniquement. Mode Zoom VGA/DVI-I/HDMI1/HDMI2/HDMI3/USB/OPS : {Plein} / {Réel} / {16:9} / {4:3} / {Personnalisé}. Plein Ce mode restaure les proportions originales des images transmises au format 16:9 en utilisant l'écran entier. Réel Ce mode ache l'image pixel par pixel sur l'écran, sans modier la taille originale de l'image. 16:9 L'image est achée au format 16:9 et des barres noires sont achées en haut et en bas. 4:3 L'image est achée au format 4:3 et des barres noires sont achées des deux côtés de l'image. Personnalisé Pour appliquer les réglages de zoom personnalisé dans le sous-menu Zoom personnalisé. Zoom perso. Vous pouvez utiliser cette fonciton pour personnaliser les réglages du zoom pour acher l'image de la manière désirée. REMARQUE : Cet élément ne fonctionne que lorsque

Mode zoom } est réglé sur { Personnalisé

Zoom Pour agrandir l'image horizontalement et verticalement, simultanément. H Zoom Pour agrandir l'image horizontalement seulement. V Zoom Pour agrandir l'image verticalement seulement. Position H Pour déplacer l'image horizontalement vers la gauche ou la droite. Position V Pour déplacer l'image verticalement vers le haut ou le bas.65BDL3510Q_75BDL3510Q_86BDL3510Q

Réglage auto Appuyez sur « RÉGLER » pour détecter et régler la position horizontale, la position verticale, l'horloge et la phase automatiquement. REMARQUE : Entrée VGA uniquement. Réinitial écran Pour réinitialiser tous les réglages du menu Écran et restaurer les réglages originaux.

Arrêt Marche Arrêt Numérique Balance Aigus Graves Volume Vol sortie audio Volume Maximum Volume Minimum Muet Haut-parleur Sync S audio Source Réinitial Audio IMAGE ÉCRAN AUDIO MOSAÏQUE RÉSEAU CONFIG OPTION Balance Pour régler la balance de sortie audio vers la gauche ou la droite. Aigus Pour augmenter ou baisser le volume des sons aigus. Graves Pour augmenter ou baisser le volume des sons graves. Volume Permet de régler le volume. Vol sortie audio Appuyez pour augmenter ou baisser le volume de sortie audio de la sortie ligne. Volume Minimum

Volume Maximum REMARQUE : Cette fonction est désactivée lorsque la Sync S audio est activée. Volume Maximum Choisissez le niveau désiré pour le réglage du volume maximum. Volume Minimum Choisissez le niveau désiré pour le réglage du volume minimum. Muet Pour allumer ou éteindre la fonction Muet. Haut-parleur Active ou désactive les haut-parleurs internes. REMARQUE : Cette fonction n’est disponible que lorsque la « Sync S audio » est activée. Sync S audio Synchro du volume de la sortie ligne avec le volume. Marche : Activer la fonction. Arrêt : Désactiver la fonction et griser le volume de sortie audio. Source Sélectionnez la source d'entrée audio. Analogique : audio de l'entrée audio. Numérique : audio HDMI/DVI. Réinitial Audio Pour réinitialiser tous les réglages du menu Audio et restaurer les réglages originaux.

Auto Normal Arrêt Arrêt IMAGE ÉCRAN AUDIO MOSAÏQUE RÉSEAU CONFIG OPTION Délai D'allumage Luminosité Activé Moniteurs H Moniteurs V Position Com. Cadre Comp Cadre H Comp Cadre B Comp Cadre G Comp Cadre D Avec cette fonction, vous pouvez créer une matrice grand écran unique contenant jusqu'à 150 unités de cet écran (jusqu'à 10 unités dans le sens vertical et 15 unités dans le sens horizontal). Cette fonction a besoin d’une connexion en boucle Daisy. Délai D'allumage Pour régler la durée du délai d'allumage (en secondes). L'option par défaut {Auto} permet un allumage séquentiel de chaque moniteur en fonction de leurs Numéro d'ID, lorsque plusieurs moniteurs sont connectés. Les options sont : {Arrêt(0) / Auto(1) /2-255} Luminosité : {Normal}/{ACS} {Normal} : Réglez la luminosité globale de l'image et du fond d'écran (rétroéclairage). {ACS} : Appliquez la valeur de luminosité (rétroéclairage) réglée par l'outil MIC. La valeur par défaut avant réglage est la même que la valeur de luminosité de l'OSD, par ex. 70) Activé Pour activer ou désactiver la fonction Mosaïque. Si {Marche} (Marche) est sélectionné, l'écran applique les paramètres de {Moniteurs H}, {Moniteurs V}, {Position} et {Com. Cadre}. Moniteurs H Pour dénir le nombre d'écrans dans le sens horizontal. Moniteurs V Pour dénir le nombre d'écrans dans le sens vertical. Position Pour dénir la position de cet achage dans la matrice d’écrans.65BDL3510Q_75BDL3510Q_86BDL3510Q

Par exemple : Matrice de 2 x 2 écrans (4 moniteurs) Moniteurs H = 2 écrans Moniteurs V = 2 écrans

Moniteurs H Moniteurs V Position Par exemple : Matrice de 5 x 5 écrans (25 moniteurs) Moniteurs H = 5 écrans Moniteurs V = 5 écrans

Moniteurs HMoniteurs VPosition Com. Cadre Pour activer ou désactiver la fonction de compensation de trame. Si vous sélectionnez {Marche}, l'écran ajuste l’image pour corriger la largeur des boîtiers des écrans an d'acher précisément l’image. {Marche} {Arrêt} Comp Cadre H Pour ajuster la compensation de trame supérieure. Comp Cadre B Pour ajuster la compensation de trame inférieure. Comp Cadre G Pour ajuster la compensation de trame gauche. Comp Cadre D Pour ajuster la compensation de trame droite.

Arrêt . . . . . . . . .IMAGEÉCRANAUDIOMOSAÏQUERÉSEAUCONFIGOPTION DHCP Adresse IPMasque De RéseauPasserelleDénir DHCP Sélectionnez la méthode pour dénir le protocole de communication LAN. {Arrêt} - protocole de communication LAN avec saisie manuelle par l'utilisateur. {Marche} - conguration automatique du protocole de communication LAN. REMARQUE : L'adresse IP, le masque de réseau et la passerelle sont grisés lorsque DHCP est désactivé. Adresse IP/Masque de réseau/Passerelle/Dénir Saisissez la valeur Adresse IP/Masque de réseau/Passerelle/ Dénir.65BDL3510Q_75BDL3510Q_86BDL3510Q

Last statusRS232Der. EntréeMarche4 SecMarcheIMAGEÉCRANAUDIOMOSAÏQUERÉSEAUCONFIGOPTIONÉtat Mise marchePort Contrôle RéseauSource Démar.LED Alim.Extinction De L’OSDOSD TransparentInformation OSD Logo Ident. Du MoniteurInfos MoniteurRéinit. Cong.État Mise/marcheSélectionnez le statut de l'écran lorsque vous brancherez le cordon d'alimentation la prochaine fois.• {Power o} (Eteindre) - moniteur restera éteint lorsque le cordon d'alimentation est branché sur une prise murale.• {Forced on} (Allumage forcé) - moniteur s'allumera lorsque le cordon d'alimentation est branché sur une prise murale.• {Last status} (Dernier status) - Le moniteur retournera au dernier état d’alimentation utilisé (marche/arrêt/veille) lorsque vous débranchez et rebranchez le cordon d’alimentation.Port contrôle réseauSélectionnez la prise en charge RS232 parmi •{RS232}–LeRS232provientdelaprisetéléphoniquede2,5mm•{LAN}–LeRS232provientduRJ45•{OPS}–LeRS232provientd’OPSSource Démar.Sélectionnez la source au démarrage.LED Alim.Sélectionnez {Arrêt} pour désactiver l’indicateur. Extinction de L'OSDPour régler la durée d'achage du menu OSD (achage à l'écran) sur l'écran.Les options sont : {5 100} secondes.OSD TransparentRéglez la transparence du menu OSD. •{0}-Transparencedésactivée. •{1-100}-Niveaudetransparencede1à100Information OSDPour régler la durée d'achage des information OSD, achées en haut à droite sur l'écran. Les information OSD s'achent automatiquement lorsque le signal d'entrée est changé.Les information OSD resteront achées sur l'écran si vous sélectionnez {Arrêt}.Les options sont : {1 - 60} secondes. Logo Choisissez pour activer ou désactiver l'achage du logo lorsque vous allumez l'écran.Les options sont : {Arrêt} / {Marche}.Ident. Du MoniteurPour régler le numéro d'IDent. pour le contrôle du moniteur via la connexion RS232. Chaque écran doit avoir un numéro d'ID unique lorsque plusieurs ensembles d'écrans sont connectés. La gamme de Numéro d’Ident. Du Moniteur est comprise entre 1 et 255.• {1-255}–{IDent.DuMoniteur}Leparamètrepardéfautest 1.• {1-255}–{GrMoniteur}Leparamètrepardéfautest1.• {1-15}–{MatMosaïque}Leparamètrepardéfautest1.• {Ident. Du Auto} La fonction de conguration {Ident. Du Auto} vous permet de congurer l'{IDent. du moniteur} de la machine connectée en suivant les paramètres de {Mat Mosaïque}. Par exemple : La matrice mosaïque est réglée sur 4.• {Mat Mosaïque} : La plage de numéro pour la mosaïque est de 1 et 15. Le paramètre par défaut est 1. Ident. Du Moniteur Ident. Du Moniteur Gr Moniteur

• {Ident. Du Auto} : Les options sont : {Start} / {Fin}. Le paramètre par défaut est {Fin}.• Basculez sur l'option Start pour congurer les ID des machines en revenant en arrière à partir de la machine actuelle. Une fois la conguration terminée, l'option se termine sur Fin automatiquement. Pour utiliser cette fonction, connectez toutes les machines en série avec des câbles RS-232 et réglez également leurs ports de contrôle sur RS-232.

Infos moniteurAche les informations de votre écran, dont Source D'entrée, Résolution, Nom De Modèle, Version Logicielle, N° de série et Adresse MAC. Infos Moniteur Nom De Modèle N° de série Heures Opération Version Logicielle Adresse MAC XXXX XXXX XXXX XXXX XXXX Réinit. Cong.Réinitialisez tous les paramètres du menu Conguration aux valeurs prédénies en usine.65BDL3510Q_75BDL3510Q_86BDL3510Q

Arrêt Arrêt IMAGE ÉCRAN AUDIO MOSAÏQUE RÉSEAU CONFIG OPTION Langue Détection Auto Du Signal Date Et Heure Calendrier HDMI EDID HDMI with One Wire Résolution Entrée Commande registre Contrôle du clavier Économie D´Énergie Décalage Pixels Minuterie D'arrêt Langue Pour dénir la langue du menu OSD. Détection auto du signal Cette fonction permet au moniteur de détecter et d'acher automatiquement les sources de signal disponibles.

Arrêt } - Lorsqu'une entrée est connectée, elle ne peut être sélectionnée que manuellement. Si l'entrée sélectionnée a un signal, réglez le système pour acher automatiquement l'image en fonction de l'ordre de recherche de chaque option. Les options sont : {Auto} / {Failover}

Failover 1 : Paramètre déni par l'utilisateur. Par défaut : HDMI 1.

Failover 2 : Paramètre déni par l'utilisateur. Par défaut : HDMI 1.

Failover 3 : Paramètre déni par l'utilisateur. Par défaut : HDMI 1.

Failover 4 : Paramètre déni par l'utilisateur. Par défaut : HDMI 1.

Failover 5 : Paramètre déni par l'utilisateur. Par défaut : HDMI 1.

Failover 6 : Paramètre déni par l'utilisateur. Par défaut : HDMI 1.

Failover 7 : Paramètre déni par l'utilisateur. Par défaut : HDMI 1. Date et heure Dénissez la date et l’heure de l’horloge interne du moniteur. REMARQUES : Dénition et comportement de l'heure d'été : La mise en œuvre actuelle de l'heure d'été est un outil de rappel pour l'utilisateur qui ne sait pas comment régler l'horloge de l'heure d'été. Cela ne règle pas l'horloge temps réel automatiquement. Le problème réside dans le fait qu'il n'existe aucune règle standard pour déterminer quand régler l'horloge dénie par région ou pays. Pour résoudre ce problème, l'utilisateur doit pouvoir régler la date de début/n de l'heure d'été. Lorsque la correction de l'heure d'été est activée (au choix de l'utilisateur), l'horloge en temps réel doit être réglée à l'heure dénie de la date de début/n de l'heure d'été. À la date de début de l'heure d'été, l'horloge doit être avancée d'1 heure à 2h00. À la date de n de l'heure d'été, l'horloge doit être retardée d'1 heure à 2h00. Le menu existant Heure d'été activée/désactivée doit être remplacé par la structure de menu suivante : L'élément de menu {Daylight saving} (Heure d'été) ouvre le sous- menu qui contient les éléments suivants :

• Élément de menu {Debut heure avancée été} Élément de sélection {1st, 2nd, 3rd, 4th, dernier} Dimanche de l'élément de sélection {1-12 mois}

• Élément de menu {Fin heure avancée été} Élément de sélection {1st, 2nd, 3rd, 4th, dernier} Dimanche de l'élément de sélection {1-12 mois}

• Élément de menu {Correction heure} Élément de sélection {0,5, 1,0, 1,5, 2,0} heure

• Élément de menu {Daylight saving} (Heure d’été) Élément de sélection {marche, arrêt} Lorsque « Param. heure d'été » est réglé sur « on » (Marche), l'horloge en temps réel est ajustée automatiquement en fonction de l’heure d’été (par exemple le 5 avril 2015 à 2h00 : l'heure est avancée de 1 heure, ou le 25 octobre 2015 à 2h00 : l'heure est retardée de 1 heure). Calendrier Cette fonction vous permet d'entrer jusqu'à 7 (sept) intervalles de temps programmés diérents pour l'activation du moniteur. Vous pouvez choisir :

• L’heure à laquelle l'écran doit s’allumer et s’éteindre.

• Les jours de la semaine lorsque le moniteur doit s’activer.

• La source que le moniteur doit utiliser pour chaque période d’activation programmée. REMARQUE : Il est recommandé de régler la date et l'heure actuelles dans le menu {Date Et Heure} avant d'utiliser cette fonction.

1. Appuyez sur le bouton [OK] ou [ ] pour ouvrir le sous-menu.

Programme 1Programme 2Programme 3Programme 4Programme 5Programme 6Programme 7 Calendrier

2. Appuyez sur le bouton [ ] ou [ ] pour sélectionner un élément

de programmation (numéro d'élément 1 à 7) et appuyez sur le bouton [OK] ou [ ] pour accéder au sous-menu. Programme 1Programme 2Programme 3Programme 4Programme 5Programme 6Programme 7 Calendrier StatutSourceHeure MarcheHeure d'arrêtModes De RépétitionMarcheHDMI1-- : ---- : --

• {Statut} - Appuyez sur le bouton [ ] ou [ ] pour sélectionner l'activation ou la désactivation du statut.

• {Source} - Appuyez sur le bouton [ ] ou [ ] pour sélectionner la source d’entrée.

• {Heure Marche} - Appuyez sur le bouton [ ] ou [ ] pour eectuer le réglage et l'écran s'allumera à l'heure spéciée.65BDL3510Q_75BDL3510Q_86BDL3510Q

• {Heure d'arrêt} - Appuyez sur le bouton [ ] ou [ ] pour eectuer le réglage et l'écran s'éteindra à l'heure spéciée. Laissez les options heure et minute vides si vous ne voulez pas utiliser la fonction de programmation de mise sous tension ou de mise hors tension.

• {Modes De Répétition} - Appuyez sur le bouton [ ] pour sélectionner le jour de la semaine auquel cet élément de programmation doit prendre eet, puis appuyez sur le bouton [OK].

3. Pour plus de réglages de programmation du calendrier,

appuyez sur [ ], puis répétez les étapes ci-dessus. Une marque de coche dans la case à coté du numéro de l'élément du calendrier indique que le calendrier sélectionné est eectif. REMARQUES :

• Lorsque des éléments de calendrier se chevauchent, l'heure programmée de mise en marche a priorité sur l'heure programmée de mise en arrêt.

• S’il y a deux éléments de calendrier programmés à la même heure, alors l'élément de calendrier avec le chire le plus élevé a la priorité. Par exemple, si les éléments de calendrier #1 et #2 sont tous deux programmés pour allumer le moniteur à 7:00 AM et l'éteindre à 5:00 PM, alors seulement l'élément de calendrier # 2 marchera. HDMI EDID Changer le type HDMI EDID : {HDMI 1.4}, {HDMI 2.0}. HDMI with One Wire Contrôle CEC.

• {Arrêt} - Désactive CEC. (réglage par défaut)

• {Marche} - Active CEC. Résolution Entrée Pour régler la résolution de l'entrée VGA. Cela n'est nécessaire que lorsque le moniteur n'arrive pas à détecter correctement la résolution de l'entrée VGA. REMARQUE : Cet élément ne marche qu’avec l’entrée VGA. Les options sont :

• {Auto} : Détermine automatiquement la résolution. Les réglages que vous eectuez seront annulés lorsque l'alimentation est éteinte puis rallumée. Commande registre Pour sélectionner le mode d’opération de la télécommande lorsque plusieurs téléviseurs sont connectés ensembles via RS232.

• {Normal} - les moniteurs peuvent être utilisés normalement avec la télécommande.

• {Primaire} - Sélectionne ce moniteur comme moniteur primaire, pouvant être utilisé avec la télécommande. Seulement ce moniteur peut être utilisé avec la télécommande. (En mode Primaire, la touche IR est toujours traitée, quels que soient les réglages d'identiant du moniteur/de groupe).

• {Secondaire} - Sélectionne ce moniteur comme moniteur secondaire. Ce moniteur ne peut pas être utilisé avec la télécommande, et recevra seulement le signal de contrôle à partir du moniteur primaire via la connexion RS232.

• {Verrouiller tout} / {Verr. Tout sauf VOL} / {Verr. Tout sauf ALIM} / {Tout verr sauf PWR & VOL} - Verrouille la fonction de télécommande de ce moniteur. Pour déverrouiller, appuyez pendant 6 (six) secondes sur le bouton INFO de la télécommande. Contrôle du clavier Choisissez pour activer ou désactiver la fonction de contrôle du clavier (boutons de contrôle).

• {Ouvrir} - Pour activer la fonction de contrôle du clavier.

• {Verrouiller tout} / {Verr. Tout sauf vol} / {Verr. Tout sauf alim}, {Tout verr sauf PWR & VOL} - Pour désactiver la fonction clavier. Économie d´énergie Mode 1 [TCP o, WOL o, auto o] Mode 2 [TCP o, WOL on, auto o] Mode 3 [TCP on, WOL o, auto on/o] Mode 4 [TCP on, WOL o, no auto on/o] Power save modes (Modes d'économie d'énergie) Mode 1 : Arrêt CC -> Eteindre. DEL : Rouge Économie D´Énergie -> Éteindre. DEL : Rouge Mode 2 : Arrêt CC -> Eteindre. DEL : Orange. Sortie de veille possible. Économie D´Énergie -> Éteindre. DEL : Orange. Sortie de veille possible. Mode 3 : Arrêt CC -> Eteindre. DEL : Rouge Économie D´Énergie -> Économie d'énergie. DEL : Orange. Sortie de veille possible. Mode 4 : Arrêt CC -> Eteindre. DEL : Rouge Économie d'énergie -> Ne passe pas en mode économie d'énergie. Ache uniquement "no signal" (Pas De Signal !). Bouton d'alimentation RCU désactivé Pas De Signal! Mode 1 [TCP o, WOL o, auto o ] Arrêt CC Arrêt CC Mode 2 [TCP o, WOL on, auto o] Arrêt CC Arrêt CC Mode 3 [TCP on, WOL o, auto on/o] Rétroéclairage désactivé Lorsque le signal est rétabli, le système sort du mode veille Mode 4 [TCP on, WOL o, no auto on/

Rétroéclairage désactivé Rétroéclairage activé, n'ache aucun signal Décalage Pixels Choisissez d'activer ou de désactiver le Décalage Pixels et l'état du cycle de décalage de 10 à 600 secondes. À chaque cycle de décalage, un pixel déplace 2 pixels vers la position suivante. La règle de décalage est : GAUCHE -> RETOUR -> DROITE -> RETOUR -> BAS -> RETOUR. Minuterie D'arrêt Réglez l'heure d'arrêt automatique (en heures).65BDL3510Q_75BDL3510Q_86BDL3510Q

Lecture Auto USB Choisissez de lire le type de source. Les options sont : {Arrêt} / {Marche}. Durée Du Diaporama Durée de chaque image pour la lecture auto USB et la Playlist USB. Playlist USB Choisissez 1 Playlist à lire. Jusqu’à 7 Playlists prises en charge. Clonage USB Copiez les paramètres de PD d'un appareil à l'autre. Importer : Importez les paramètres d’un autre appareil. Exporter : Exportez les paramètres vers un autre appareil. Màj Firmware Mettez à jour le rmware via un disque USB. Réglages OPS Choisissez le paramètre d'alimentation pour le périphérique OPS. Les options sont : {Auto} /{Marche} / {Arrêt} Préréglage usine Pour réinitialiser tous vos réglages personnalisés aux valeurs d’usine par défaut. Réini Option Pour réinitialiser tous les réglages du menu Option et restaurer les réglages originaux.65BDL3510Q_75BDL3510Q_86BDL3510Q

6. Formats multimédia pris en charge

Formats multimédias USB Format vidéo Codec vidéo Résolution Débit binaire MPEG1/2 1080P à 30 fps 40 Mbit/s H.264 1080P à 30 fps 50 Mbit/s WMV3 1080P à 30 fps 40 Mbit/s Motion JPEG 640x480 @ 30 fps 40 Mbit/s Format audio Codec audio Fréquence d'échantillonnage Canal Débit binaire MPEG1/2 Layer1 16KHz-48KHz Jusqu'à 2 32 Kbit/s-448 Kbit/s MPEG1/2 Layer2 16KHz-48KHz Jusqu'à 2 8 Kbit/s-384 Kbit/s MPEG1/2 Layer3 16KHz-48KHz Jusqu'à 2 8 Kbit/s-320 Kbit/s AAC, HEAAC 8KHz-48KHz Jusqu'à 5.1 32 Kbit/s-448 Kbit/s WMA 8KHz-48KHz Jusqu'à 2 128 Kbit/s-320 Kbit/s Format photo Image Photo Résolution JPEG Référence 15360x8640 (1920x8 x 1080x8) Progressif 1024x768 PNG non entrelacé 9600x6400 entrelacé 1200x800 BMP 9600x6400 REMARQUES :

• Le son ou la vidéo peuvent ne pas fonctionner si le contenu dispose d'un taux de bits ou d'images supérieur à la limite de trames/sec indiquée dans le tableau ci-dessus.

• Le contenu vidéo avec un taux de bits ou d'images supérieur au taux spécié dans le tableau ci-dessus peut causer une lecture saccadée. Tableau de prise en charge du DHCP Source d'entrée Ver HDMI HDCP 1.4 HDCP 2.2 DVI HDMI 1.4b V X HDMI1 HDMI 1.4b V X

• La qualité du texte du PC est optimale en mode UHD (3840 x 2160, 60 Hz).

• L'écran de votre moniteur de PC peut être diérent selon le fabricant (et votre version de Windows).

• Vériez le manuel d'instructions du PC pour plus d'informations sur la connexion de votre PC à un moniteur.

• Si un mode de sélection de la fréquence verticale et horizontale est disponible, sélectionnez 60 Hz (vertical) et 31,5KHz (horizontal). Dans certains cas, des signaux anormaux (comme des bandes) peuvent apparaître sur l'écran lorsque le PC est éteint (ou si le PC est déconnecté). Si c’est le cas, appuyez sur le bouton [ENTRÉE] pour ouvrir le mode vidéo. Vériez aussi que le PC est connecté.

• Lorsque les signaux synchrones horizontaux semblent irréguliers en mode RGB, vériez le mode d'économie d'énergie du PC ou les branchements des câbles.

• Le tableau d'achage des réglages est conforme aux standards IBM/VESA, et est basé sur l'entrée analogique.

• Le mode de support DVI est identique au mode de support PC.

• La meilleure synchro pour la fréquence verticale de chaque mode est 60Hz.65BDL3510Q_75BDL3510Q_86BDL3510Q

8. Politique de pixels défectueux

Nous nous eorçons de livrer des produits de haute qualité et d'utiliser les procédés de fabrication les plus avancés dans l'industrie d'aujourd'hui avec un contrôle rigoureux de la qualité. Cependant, il est toujours possible qu'il y ait un ou plusieurs pixels défectueux dans les panneaux PDP/TFT des écrans Plasma et LCD. Aucun fabricant ne peut garantir que tous les panneaux seront sans pixel défectueux, mais Philips garantit que les écrans Plasma et LCD avec un nombre inacceptable de défauts seront réparés pendant la période de garantie sous les conditions de votre garantie locale. Cette note explique les diérents types de pixels défectueux et dénit le niveau de défectuosité acceptable pour les écrans LCD. An de qualier pour une réparation sous cette garantie, le nombre de pixels défectueux doit dépasser un certain niveau, qui est donné ci-dessous dans le tableau de référence. Si l'écran LCD est compris dans les spécications, un échange / une réparation sous la garantie sera refusé. De plus, puisque certains types ou combinaisons de pixels défectueux sont plus facile à remarquer que d'autres, Philips a un standard de qualité plus élevé pour ceux-ci. 8.1. Pixels et sous-pixels sous-pixel pixel Un pixel, ou un point d'une image, est composé de trois sous-pixels avec les couleurs basiques rouge, vert et bleu. Une image se compose d'un grand nombre de pixels. Lorsque tous les sous-pixels d'un pixel sont allumés, les trois couleurs ensembles apparaissent comme un pixel blanc. Lorsque tous les sous-pixels sont éteint, les trois sous-pixels ensembles apparaissent comme un pixel noir. D'autres combinaison de sous-pixels allumés et éteints permettent de créer des pixels d'autres couleurs. 8.2. Types de pixels défectueux + définition d'un point Les pixels et sous-pixels défectueux apparaissent sur l'écran de diérentes manières. Il y a trois types de pixels défectueux et plusieurs types de sous-pixels défectueux dans chaque catégorie. Dénition d'un point = Qu'est-ce qu'un « Point » défectueux ? : Un ou plusieurs sous-pixels adjacents et défectueux sont dénis comme un « point ». Le nombre de sous-pixels défectueux n'est pas important pour la dénition d'un point défectueux. Ceci veut dire qu'un point défectueux peut contenir un, deux ou trois sous-pixels défectueux, soit allumés, soit éteints. RR G B Un point = un pixel ; comprenant trois sous-pixels : Rouge, Vert et Bleu. 8.3. Points défectueux lumineux Les points défectueux lumineux apparaissent comme des pixels ou sous-pixels qui restent toujours allumés ou « marche ». Voici quelques exemples de points défectueux lumineux : Un sous-pixel rouge, vert ou bleu allumé Deux sous-pixels allumés adjacents : Rouge + Bleu = Violet Rouge + Vert = Jaune Vert + Bleu = Cyan (Bleu pâle) Trois sous-pixels adjacents allumés (un pixel blanc)65BDL3510Q_75BDL3510Q_86BDL3510Q

8.4. Points défectueux foncés Les points défectueux foncés apparaissent comme des pixels ou sous-pixels qui restent toujours éteint ou « arrêt ». Voici quelques exemples de points défectueux foncés : Un point foncé Deux points foncés adjacents = 1 paire de points foncés Deux points foncés, les spécications dénissent la distance minimale entre les points foncés. 8.5. Proximité des défauts de pixels Puisque les pixels et les sous-pixels défectueux du même type et à coté l'un de l'autre sont plus facile à remarquer, Philips spécie aussi des tolérances pour la distance entre des pixels défectueux. Dans le tableau suivant, vous trouverez des spécications sur :

• Nbr. total de points défectueux 8.6. Tolérances des défauts de pixels An de qualier pour une réparation à cause de pixels défectueux pendant la période de la garantie, un panneau PDP / TFT d'un écran Plasma / LCD de Philips doit avoir des pixels ou sous-pixels défectueux dépassant les tolérances décrites dans le tableau suivant.

POINT DEFECTUEUX LUMINEUX NIVEAU ACCEPTABLE

1 sous-pixel allumé 2

POINT DEFECTUEUX NOIR NIVEAU ACCEPTABLE

1 sous-pixel foncé 10

POINT DEFECTUEUX TOTAL DE TOUT TYPE 12

REMARQUE : * 1 ou 2 sous-pixels défectueux adjacents = 1 point défectueux 8.7. MURA Des points ou des taches foncées apparaissent parfois sur certains panneaux à cristaux liquides (LCD). Ceci est connu dans l'industrie comme Mura, qui est un terme japonais pour « irrégularités ». C'est utilisé pour décrire un motif irrégulier ou une zone dans laquelle l'uniformité de l'écran apparaît inégale, sous certaines conditions. Mura est une conséquence de la détérioration de la couche d'alignement des cristaux liquides et est souvent causée par des longues périodes d'utilisation à des températures ambiantes élevées. C'est un phénomène bien connu dans l'industrie et Mura n'est pas réparable. Ce n'est également pas couvert par notre garantie. Mura a été un problème depuis l'introduction de la technologie LCD et avec les écrans d'aujourd'hui qui sont plus grands et souvent utilisés 24/7, de nombreux moniteurs sont aussi utilisés sous des conditions de faible luminosité. Tout cela augmente le risque d'un problème d'achage Mura.

COMMENT FAIRE POUR RECONNAÎTRE MURA

Mura a plusieurs symptômes et aussi des causes multiples. Les plus fréquentes sont données ci-dessous :

• Impuretés ou particules étrangères dans la matrice cristalline

• Répartition inégale de la matrice LCD lors de la fabrication

• Distribution non uniforme de la luminance de l'éclairage

• Assemblage du panneau sous stress

• Défaut des cellules LCD

• Stress thermique - Utilisation à haute température pendant des longues périodes de temps65BDL3510Q_75BDL3510Q_86BDL3510Q

Bien que nous ne pouvons pas garantir l'éradication complète de Mura, en général, l'apparition de Mura peut être minimisé en suivant ces méthodes :

• Baissez la luminosité du rétroéclairage

• Utilisez un économiseur d’écran

• Baissez la température ambiante autour de l'appareil

9. Nettoyage et guide de dépannage

9.1. Nettoyage Avertissements à propos de l’utilisation du moniteur

• Ne pas mettre vos mains, votre visage ou des objets à proximité des trous de ventilation du moniteur. Le haut du moniteur est généralement très chaud à cause de la température élevée de l'air d'échappement qui sort des trous de ventilation. Des brûlures ou des blessures sont possibles si une des parties du corps est trop près de ces trous. Poser un objet près du haut du moniteur peut également endommager l'objet, et le moniteur, à cause de la chaleur.

• Veillez à débrancher tous les câbles avant de déplacer le moniteur. Le déplacement du moniteur avec ses câbles branchés peut endommager les câbles et provoquer un incendie ou un choc électrique.

• Débranchez le cordon d'alimentation de la prise murale par mesure de précaution avant d'eectuer tout type de nettoyage ou d'entretien. Instructions de nettoyage du panneau frontal

• Le panneau de l'écran a été spécialement traité. Essuyez doucement la surface en utilisant uniquement un chion de nettoyage ou un chion doux, non pelucheux.

• Si la surface devient sale, mouillez un chion doux, non pelucheux dans une solution de détergent doux. Essorez le chion pour enlever l'excès de liquide. Essuyez la surface de l'écran pour nettoyer la saleté. Puis utilisez un chion sec du même type pour l'essuyer.

• Ne pas rayer ou frapper la surface du panneau avec les doigts ou des objets durs de toute nature.

• N'utilisez pas de substances volatiles tels que des sprays d'insertion, des solvants et des diluants. Instructions de nettoyage du boîtier

• Si le boîtier est sale, essuyez le boîtier avec un chion doux et sec.

• Si le boîtier est très sale, mouillez chion non pelucheux dans une solution de détergent doux. Essorez le chion pour enlever autant d'eau que possible. Essuyez le boîtier. Utilisez un autre chion sec pour essuyer jusqu'à ce que la surface soit sèche.

• Ne laissez pas de l'eau ou du détergent entrer en contact avec la surface de l'écran. Si de l'eau ou de l'humidité pénètre dans l'appareil, cela peut causer des problèmes d'utilisation et poser des risques de chocs électriques.

• Ne pas rayer ou frapper le boîtier avec les doigts ou des objets durs de toute nature.

• N'utilisez pas de substances volatiles tels que des sprays d'insertion, des solvants et des diluants pour nettoyer le boîtier.

• Ne placez pas quoi que ce soit en caoutchouc ou en PVC près du boîtier pendant des périodes de temps prolongées.65BDL3510Q_75BDL3510Q_86BDL3510Q

9.2. Guide de dépannage Problème Causes probables Solution Aucune image achée 1. Le cordon d'alimentation est débranché.

2. Le bouton d’alimentation principale à

l’arrière du moniteur n'est pas allumé.

3. L'entrée sélectionnée n'est pas

4. Le moniteur est en mode Veille.

1. Branchez le cordon d'alimentation.

2. Vériez que le bouton d'alimentation

3. Connectez le type de la source

sélectionnée au moniteur. Interférences achées sur le moniteur ou interférences sonores Causées par les appareils électriques à proximité ou les lampes uorescentes. Déplacez l'écran dans un autre endroit pour déterminer si les interférences sont réduites. Couleur anormale Le câble de signal n’est pas correctement connecté. Assurez-vous que le câble de signal est bien branché au dos du moniteur. L'image est déformée, avec des images bizarres

1. Le câble de signal n’est pas

correctement connecté.

2. Le signal d'entrée n'est pas supporté

1. Vériez si le câble de signal est

correctement branché.

2. Vériez la source de signal vidéo pour

vous assurer qu'elle est compatible avec le moniteur. Vériez ses spécications avec la section des spécications du moniteur. L'image ne remplit pas l'écran entier 1. Le mode de zoom n'est pas correctement réglé.

2. Le Mode de balayage peut être réglé

de façon incorrecte pour eectuer un sous-scan.

3. Si l'image est plus grande que la taille

de l'écran, le Mode de balayage peut être réglé sur sous-scan. Utilisez la fonction Mode zoom ou Zoom personnalisé dans le menu Écran pour régler précisément la géométrie et les paramètres de synchro de fréquence. Il y a du son mais pas d’image Le câble de signal source est branché incorrectement. Assurez-vous que les entrées vidéo et audio sont toutes connectées. Il y a une image mais pas de son 1. Le câble de signal source est branché incorrectement.

2. Le volume est réglé au minimum.

3. La fonction {Muet} est activée.

4. Aucun haut-parleur externe connecté.

1. Assurez-vous que les entrées vidéo et

audio sont toutes connectées.

2. Appuyez sur le bouton [ ] ou [ ]

pour restaurer le son.

3. Éteignez la fonction MUET avec le

4. Branchez des haut-parleurs externes

et réglez le niveau du volume. Certains éléments de l'image ne s'allume pas Certains pixels de l'écran sont inactifs. Cet écran est conçu avec une technologie de très haute précision. Cependant, certains pixels de l'écran peuvent parfois ne pas s'acher. Ceci est normal. Des après-images restent visibles sur l'écran même lorsque le moniteur est éteint. (Exemples d'images statiques : les logos, les jeux vidéo, des images d'ordinateur, et des images achée en mode 4:3 normal) Une image statique a été achée pendant des périodes de temps prolongées. Ne pas acher des images statiques pendant des périodes de temps prolongées, car cela peut causer une image rémanente restant visible sur l'écran.65BDL3510Q_75BDL3510Q_86BDL3510Q

10. Spécifications techniques

Moniteur : Élément Spécications

65BDL3510Q 75BDL3510Q 86BDL3510Q

Taille de l'écran (zone active) 1639 mm / 64,5 pouces 1893 mm / 74,5 pouces 2174 mm / 85,6 pouces Rap aspect 16:9 16:9 16:9 Nombre de pixels 3840 (H) x 2160 (V) 3840 (H) x 2160 (V) 3840 (H) x 2160 (V) Taille des pixels 0,372 (H) x 0,372 (V) [mm] 0,4296 (H) x 0,4296 (V) [mm] 0,4935 (H) x 0,4935 (V) [mm] Couleurs d'achage 8 bits + FRC, 1,07 milliard de couleurs 8 bits + FRC, 1,07 milliard de couleurs 8 bits + FRC, 1,07 milliard de couleurs Luminosité (typique) 400 cd/m2 400 cd/m2 400 cd/m2 Rapport de contraste (typique) 1300:1 1200:1 1200:1 Angle de vue 178 degrés 178 degrés 178 degrés Prises d'entrée/sortie : Élément Spécications Sortie haut-parleur Haut-parleurs internes 10W (D) + 10W (G) [RMS]/8

82 dB/W/M/160 Hz - 13 KHz Sortie audio Prise téléphone 3,5mm x 1 0,5V [rms] (Normal)/ 2 canaux (G + D) Entrée audio Prise téléphone 3,5mm x 1 0,5V [rms] (Normal)/ 2 canaux (G + D) RS232 Prise téléphone 2,5 mm x 2 Entrée RS232 / Sortie RS232 RJ-45 Prise RJ-45 x 1 (8 broches) Port LAN 10/100 Entrée HDMI Prise HDMI x 3 (Type A) (19 broches) RGB numérique : TMDS (Video + Audio) MAX : Video - 720p, 1080p, 3840 x 2160/60 Hz Audio - 48 KHz/ 2 canaux (G + D) Supporte LPCM seulement Entrée DVI-I Prise DVI-I RGB numérique : TMDS (Video) Entrée/sortie IR 3,5 mm x 2 IR pass through (IR passthrough) Entrée USB USB x 2 (Type A) USB 2.0, Lecture multimédia et port de service Général : Élément Spécications

, 50/60Hz Consommation électrique (Max) 290 W 305 W 520 W Consommation électrique (typ.) 135 W 150 W 297 W Consommation électrique (Veille & Arrêt) < 0,5 W < 0,5 W < 0,5 W Dimensions [L x H x P] 1462,3 x 837,3 x 89,9 mm 1683,5 x 961,7 x 91,8 mm 1929,0 x 1100,0 x 91,8 mm Poids 27,80 Kg 37,50 Kg 49,50 Kg Poids brut 35,00 Kg 58,70 Kg 74,40 Kg Classe d'ecacité énergétique A A A Taille d'écran visible 1639 mm / 64,5 pouces 1893 mm / 74,5 pouces 2174 mm / 85,6 pouces Consommation électrique en mode marche (W) 147 W 162 W 297 W Consommation énergétique annuelle (kWh) 215 kWh 237 kWh 434 kWh Consommation électrique en veille (W) 0,5 W 0,5 W 0,5 W Consommation électrique en mode arrêt (W) 0,3 W 0,3 W 0,3 W Résolution de l'achage (Pixels) 3840 x 2160 3840 x 2160 3840 x 216065BDL3510Q_75BDL3510Q_86BDL3510Q

Conditions environnementales : Élément Spécications Température Utilisation 0

60°C Humidité Utilisation 20

3 000 m Stockage / Livraison 0

9 000 m2020 © Koninklijke Philips N.V. Tous droits réservés. Philips et l’emblème Philips Shield sont des marques commerciales déposées de Koninklijke Philips N.V. et sont utilisées sous licence de Koninklijke Philips N.V. Les spécications sont sujettes à des modications sans préavis.
