MODE D'EMPLOI IFP6570 VIEWSONIC

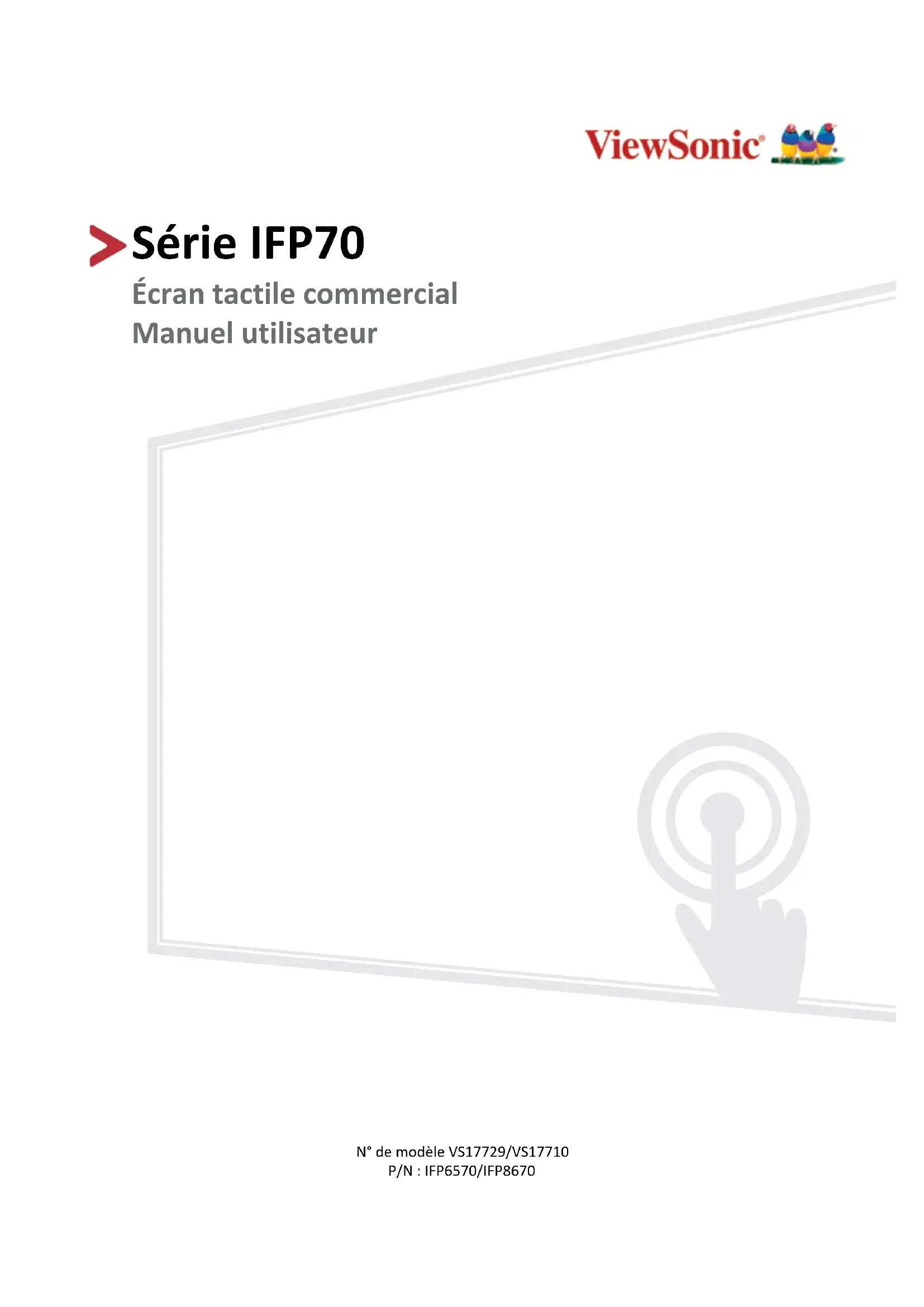

Série IFP70 Écran tactile commercial Manuel utilisateur N° de modèle VS17729/VS17710

P/N : IFP6570/IFP86702

Merci d'avoir choisi ViewSonic® En tant que leader mondial de solutions visuelles, ViewSonic® se consacre à dépasser les attentes du monde en matière d’évolution technologique, d’innovation et de simplicité. Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic® que vous avez choisi vous servira correctement. Une fois de plus, merci d’avoir choisi ViewSonic® !3 Précauons de sécurité Veuillez lire les Précauons de sécurité qui suivent avant de commencer à uliser l'appareil.

• Conservez ce guide d'utilisation dans un endroit sûr pour pouvoir vous y reporter ultérieurement.

• Lisez tous les avertissements et suivez toutes les instructions.

• N’utilisez pas cet appareil près de l’eau. Pour réduire les risques d'incendie ou d'électrocution, ne pas exposer l’appareil à l'humidité.

• N'enlevez jamais le couvercle arrière. Cet écran contient des pièces sous haute tension. Vous risquez des blessures graves si vous les touchez.

• Évitez d'exposer l'appareil au rayonnement direct du soleil ou à d'autres sources de chaleur soutenues.

• N’installez pas l’appareil près d’une source de chaleur quelconque tel qu’un radiateur, un convecteur, une cuisinière ou tout autre appareil susceptible de produire de la chaleur (y-compris des amplificateurs), qui puisse augmenter la température de l’appareil à des niveaux dangereux.

• Utilisez un chiffon doux et sec pour nettoyer l’extérieur du boîtier. Pour plus d'informations, reportez-vous à la section «Entretien» sur page 132.

• Lorsque vous déplacez l'appareil, veillez à ne pas le faire chuter et à ne pas le cogner contre quoi que ce soit.

• Ne placez pas l’appareil sur une surface instable ou irrégulière. L'appareil peut tomber et provoquer des blessures ou un dysfonctionnement.

• Ne placez aucun objet lourd sur l’appareil ni sur les câbles de connexion.

• Si de la fumée, un bruit anormal ou une odeur inhabituelle se manifeste, éteignez immédiatement l'appareil et appelez votre revendeur ou ViewSonic®. Il est dangereux de continuer à utiliser l'appareil.

• Cet appareil est un moniteur avec un rétroéclairage LED destiné à un usage général de bureau.

• N’essayez jamais de contourner le dispositif de sécurité de la fiche polarisée ou de mise à la terre. Une fiche polarisée comporte deux broches dont une plus large que l'autre. Une fiche du type terre contient 2 broches normales et une troisième pour la terre. La broche large ou la broche de terre sont pour votre sécurité. Si la fiche n'entre pas dans votre prise, procurez-vous un adaptateur et ne tentez pas de forcer la fiche dans la prise.

• Lors du branchement sur une prise de courant, ne retirez PAS la broche de mise à la terre. Veuillez vous assurer que les broches de mise à la terre ne sont JAMAIS RETIRÉES.

• Protégez le cordon d'alimentation de manière à ne pas risquer d’être piétiné ni pincé, particulièrement au niveau de la prise électrique et de la sortie de l’appareil. Assurez-vous que la prise de courant est aussi proche que possible de l’appareil et dans un endroit accessible.4

• Utilisez seulement les pièces/accessoires spécifiés par le fabricant.

• Si l'appareil est installé sur une table roulante, celle-ci doit être déplacée avec soin afin d'éviter des accidents ou de faire tomber l’appareil.

• Débrancher la fiche d’alimentation de la prise de courant si le produit ne doit pas être utilisé pendant une longue période.

• Placez l'appareil dans une zone bien ventilée. Ne palcez rien sur l'appareil qui empêche la dissipation thermique. 4 inches (10 cm) 4 inches (10 cm) 4 inches (10 cm) 11,875 inches (30,16 cm)

• Câble d'alimentation x 4 • Guide de démarrage rapide

• Télécommande • Adaptateur RS-232

• Piles AAA x 2 • Colliers x 7

• Câble USB Type-C (1,5 m) • Caméra

• Câble USB de la caméra (2m) • Vis x 6

• Chargeur et récepteur pour stylet intelligent

• Concentrateur de capteurs 1.5V 1.5V ViewBoard IFP70 Series Commercial Touch DisplayQuick Start GuideGuía de inicio rápidoGuide rapide de débutGuia de inicio rapido Le cordon d’alimentaon et les câbles vidéo inclus dans votre emballage peut diérer selon votre pays. Veuillez contacter votre revendeur régional pour plus d'informaons.11

Veuillez suivre les instrucons d'installaon dans le Guide d'installaon pour montage mural pour installer le support mural ou le support amovible. Pour une xaon à d'autres matériaux de construcon, veuillez contacter votre revendeur.

Modèle Spéc. VESA (A x B) Vis standard (C x D) IFP6570 - 65” 600 x 400 mm M8 x 25 mm 4 IFP8670 - 86” 800 x 600 mm M8 x 25 mm 4 N'ulisez pas des vis plus longues que la taille recommandée, car elles pourraient endommager l'intérieur de l'écran.12 Présentaon du produit Panneau de contrôle

Numéro Élément Descripon

Concentrateur de capteurs permeant de contrôler la température, l'humidité, la luminosité et PIR (capteur de mouvement)

Stylet intelligent et chargeur

Sélecon de la source

Pour baisser le volume

Pour augmenter le volume

Allumer/éteindre l’appareil Pressez sur pour passer en mode d'économie d'énergie Maintenez ouche enfoncée pendant au moins deux (2) secondes pour passer en mode de veille

Récepteur de télécommande

Voyant indicateur d'alimentaon

Port du concentrateur de capteurs

Haut-parleur14 Panneau d’E/S Côté inférieur droit Type C HDMI IN TOUCH

USB type C Chargement jusqu'à 60 W, OTG, transmission de données, sore de signal réseau et extension pour audio et vidéo. [ 20V dc/3A ]

HDMI OUT (SORTIE HDMI) Connectez des appareils avec une foncon d'entrée HDMI.

HDMI IN (ENTRÉE HDMI) Entrée haute dénion ; connectez à un PC avec une sore HDMI, un décodeur ou un autre périphérique vidéo.

USB 3.0 Connectez des périphériques USB tels que des disques durs, un clavier, une souris, etc. [ 5V CC/0,9 A ]

• Sore de signal tacle vers un PC externe.

• Sore de signal réseau vers un PC externe lorsque le lecteur intégré possède un port d'entrée LAN.

• Après la connexion (à un PC externe), l'audio du PC externe peut être écouté sur le ViewBoard, et l'audio du PC externe peut être contrôlé avec le bouton audio du ViewBoard.

• Après la connexion (à un PC externe), l'appareil connecté au port USB 3.0 peut être ulisé directement avec un PC externe.

DisplayPort Connectez des appareils avec une foncon de sore DisplayPort.

SPDIF Son mulcanal avec signaux opques.

RS-232 Interface série; ulisée pour le transfert mutuel de données entre des appareils.

AUDIO OUT (SORTIE AUDIO) Sore audio vers un haut-parleur externe.

LAN Interface de connexion Internet standard RJ45 (10M/100M/1G). Ce port réseau est ulisé pour le lecteur intégré et le PC enchable.

USB 2.0 Connectez des périphériques USB tels que des disques durs, un clavier, une souris, etc. [ 5V CC/0,5A ]

Interrupteur d’alimentaon Pour allumer/ éteindre l'alimentaon CA «I» = Allumé, «O» = Éteint

Entrée d'alimentaon secteur.16 Stylet intelligent et chargeur Chargeur La caméra est xée magnéquement sur le côté inférieur droit du ViewBoard. Connectez le chargeur au port USB 3.0 sur le côté du panneau.

Indicateur à DEL Lorsque le chargeur a été connecté au ViewBoard, les foncons des boutons du stylet intelligent peuvent être ulisées.17

Pour eectuer/ annuler l'appairage du stylet intelligent au ViewBoard :

1. Allez dans : > Personal (Personnel) >

2. Pour eectuer l'appairage : Appuyez en même temps sur les boutons 2 et 4 du

stylet intelligent. L'indicateur LED change de blanc xe à orange clignotant, puis s'éteint lorsque l'appairage est terminé.

3. Pour annuler l'appairage : Appuyez en même temps sur les boutons 3 et 4 du

stylet intelligent. L'indicateur LED change d'orange clignotant à blanc xe, puis s'éteint lorsque l'appairage a été annulé. L'état de la connexion et la vitesse de déplacement peuvent également être visualisés et ajustés. Chargement Comme illustré ci-dessous, le stylet intelligent se recharge automaquement lorsqu'il est inséré dans le chargeur connecté au ViewBoard. Type C HDMI IN TOUCH

Deux (2) heures de charge sont susantes pour environ huit (8) heures d'ulisaon du stylet intelligent.18 Hub du capteur Une fois installé et lorsque le mode WCD est acvé, le concentrateur de capteurs collecte les données environnementales (température, humidité, luminosité et PIR) et les ache à l'écran. Installaon Pour installer le hub du capteur :

1. Insérez les broches du bas du capteur dans le coin supérieur gauche en haut du

2. Fixez le capteur avec deux vis supplémentaires.

Mode WCD Lorsqu'il est acvé, le mode WCD ache à l’écran les données environnementales (température, humidité, luminosité et PIR) fournies par le concentrateur de capteurs. Pour acver le mode WCD :

1. Allez dans : Sengs (Paramètres) > System (Système) > System Sengs

(Paramètres système).

2. Séleconnez WCD sensor hub (Concentrateur de capteurs WCD) pour acver ou

3. Lorsque WCD et Sensor Data Nocaon (Nocaons de données des capteurs)

sont acvés, les données environnementales sont achées à l'écran.

4. Toucher les données environnementales lancera une vue d'ensemble plus

détaillée des données collectées. Lorsqu'il est éteint/ le rétroéclairage est éteint (mode veille), si les capteurs PIR détectent des mouvements après 20 secondes d'aente, ils s'allument automaquement.20 Caméra La caméra est xée magnéquement au centre en haut du ViewBoard. Connectez la caméra au port USB 3.0 sur le côté du panneau comme indiqué ci-dessous. Un câble USB d'au moins deux (2) mètres de long doit être ulisé. USB 3.021 Télécommande22 Numéro Élément Descripon

AFFICHAGE Pour les sources non Android; achage des informaons de la source d’entrée actuelle

Boutons de saisie numérique

Barre d’espace Alt+Tab de l’ordinateur enchable

ALT+F4 Ordinateur enchable, fermer la fenêtre du programme

INPUT (ENTRÉE) Sélecon de la source d'entrée

ASPECT (FORMAT) Retour à l’interface principale du système enchable.

MENU Sur Android, accédez à Sengs (Paramètres). Pour les autres sources, accédez aux paramètres Touch Menu (Menu tacle)

Rouge/ALT Capture d'écran

BLEU/ Touche [Retour arrière] du PC

Faire déler vers le haut

Faire déler vers la gauche

Faire déler vers la droite

Faire déler vers le bas

ENTER Conrmer la sélecon/l’état

D.) Conguraon du logiciel d’écriture23 Numéro Élément

ESC (ÉCHAP)/ EXIT (QUITTER)/ D.SETUP (CONFIGURATION D.) Touche de raccourci pour quier les boîtes de dialogue

ESPACE) Touche [Espace] du PC

PRÉCÉDENTE) CH+ : Page précédente PC CH- : Page suivante PC

F1-F12 Touche de foncon F1 - F12 de l’ordinateur intégré Toutes les touches de foncon liées à l'ordinateur ne sont pas disponibles sans un ordinateur enchable.24

Pour insérer les piles dans la télécommande :

1. Rerez le couvercle à l'arrière de la télécommande.

2. Insérez deux piles «AAA» en veillant à ce que le signe «+» sur la pile corresponde

au signe «+» dans le logement de la pile.

3. Remeez le couvercle en place en l'alignant dans la fente située au dos de la

télécommande puis en le faisant pivoter pour le fermer avec un clic. Il existe un risque d'explosion si les piles sont remplacées par un type incorrect.

• Il est recommandé de ne pas mélanger les types de piles.

• Éliminez toujours les piles usagées d’une manière qui ne nuit pas à l’environnement. Pour obtenir plus d'informations sur la façon de se débarrasser des piles usagées en toute sécurité, veuillez contacter les autorités locales de votre région.25 Plage du récepteur de la télécommande La plage de fonconnement de la télécommande est indiquée ci-dessous. Elle fonconne jusqu'à une distance de 8 mètres et à un angle de 30 ° à gauche et à droite. Assurez-vous que rien ne bloque le signal de la télécommande vers le récepteur. 30° 30° 8M26 Qlisaon des gestes Les gestes tacles permeent à l'ulisateur d'uliser des commandes prédéterminées sans uliser un clavier ou une souris. En ulisant des gestes sur le ViewBoard, l'ulisateur peut séleconner/ annuler la sélecon des objets, changer l'emplacement d'un objet, accéder aux réglages, eacer de l'encre numérique, et plus. Séleconner et annuler la sélecon des objets (clic) Appuyez et relâchez le ViewBoard pour séleconner/ annuler la sélecon des objets ou des opons. C'est comme un clic gauche standard de la souris. Mcher les opons du menu (clic droit) Appuyez et maintenez le ViewBoard avec votre doigt. C'est comme un clic droit standard de la souris. Double-cliquer Appuyez et relâchez rapidement deux fois au même endroit sur le ViewBoard. C'est comme un double clic gauche standard de la souris. 2x27 Déplacer un objet Appuyez et maintenez l'objet enfoncé sur le ViewBoard et faites-le glisser lentement avec votre doigt jusqu'à l'endroit désiré. Racer de l'encre numérique Ulisez votre main, paume ou poing apla sur le ViewBoard et déplacez votre main sur la zone que vous souhaitez eacer. Glisser vers le haut pour les réglages généraux Glissez vers le haut à parr du bas du ViewBoard pour ouvrir General Sengs (Réglages généraux). Pour en savoir plus, consultez page 44.28 Branchements Connexion des périphériques externes et connexion tacle TOUCH DisplayPort TOUCH HDMI IN Type C Câble Type C Câble USB Câble USB Câble HDMI Ordinateur Câble DisplayPort Votre périphérique(s) externe(s) peut être connecté avec les conguraons suivantes : Connexion de type C Pour se connecter via Type C :

1. Connectez un câble de type C de votre périphérique externe au port de type C du

ViewBoard. Branchement DisplayPort Pour connecter via DisplayPort :

1. Connectez un câble DisplayPort de votre périphérique externe au port

DisplayPort du ViewBoard.

2. Connectez un câble USB de votre périphérique externe au port TOUCH du

ViewBoard. Branchement HDMI Pour connecter via HDMI :

1. Connectez un câble HDMI de votre périphérique externe au port HDMI IN du

2. Connectez un câble USB de votre périphérique externe au port TOUCH du

ViewBoard.29 Connexion RS-232 Câble de port série Ordinateur RS232 Lorsque vous ulisez un câble de port série RS-232 pour connecter votre écran à un ordinateur externe, certaines foncons peuvent être contrôlées à distance par le PC, y compris la mise sous tension/ hors tension, le réglage du volume, la sélecon de l'entrée, la luminosité, etc.30 Connexions USB et au réseau Comme n'importe quel PC, il est facile de connecter divers périphériques USB ou d'autres périphériques à votre ViewBoard. Périphériques USB Branchez le câble du périphérique USB dans le port USB. Câble USB Appareil USB USB Câbles réseau et modem Branchez le câble du routeur dans le port LAN. Câble réseau Internet LAN31 Connexion d'un lecteur mulmédia DVD Câble HDMI HDMI Pour connecter un lecteur mulmédia :

1. Connectez le câble HDMI entre le port HDMI de votre ViewBoaerd et votre

2. Branchez le cordon d'alimentation de votre ViewBoard et allumez l'interrupteur

3. Appuyez sur le bouton

Alimentation sur le côté droit du ViewBoard pour allumer l'écran.

4. Appuyez sur le bouton INPUT (ENTRÉE) de la télécommande et passez à la source

d'entrée «HDMI».32 Connexion SPDIF SPDIF Équipement d'amplificateur de puissance / stéréo Câble opque Pour connecter un système de son externe :

1. Connectez un câble opque du port SPDIF au connecteur opque de votre

2. Branchez le cordon d'alimentation de votre ViewBoard et allumez l'interrupteur

d'alimentation du panneau arrière.

3. Appuyez sur le bouton

Alimentation sur le côté droit du ViewBoard pour allumer l'écran. SPDIF et Audio Out (Sortie audio) fonctionnent uniquement sur les canaux Embed Player (Lecteur intégré), HDMI et DisplayPort (DP).33 Connexion pour la sore vidéo Projecteur Câble HDMI HDMI Pour acher la vidéo sur un appareil d'achage :

1. Connectez un câble HDMI entre le port HDMI IN de votre appareil d'achage et

le port HDMI OUT de votre ViewBoard.

2. Branchez le cordon d'alimentation de votre ViewBoard et allumez l'interrupteur

3. Appuyez sur le bouton

Alimentation sur le côté droit du ViewBoard pour allumer l'écran.3434 Qlisaon de votre AiewBoard Mise sous/ hors tension de votre ViewBoard

1. Assurez-vous que le cordon d'alimentaon est branché, branché sur une prise de

courant et que l'interrupteur d'alimentaon est en posion «On» (Alimentaon).

2. Appuyez sur le bouton Alimentation pour allumer le ViewBoard.

3. Pour éteindre le ViewBoard, appuyez à nouveau et maintenez le bouton

Mlimentaon enfoncé. L'entrée d'alimentaon CA et l'interrupteur se situent en bas de l'appareil.3535 Conguraon iniale Lorsque vous allumez votre ViewBoard pour la première fois, un assistant d'installaon se lance.

1. Séleconnez votre langue :

2. Congurez et vériez votre connexion LAN :3636

3. Séleconnez votre fuseau horaire pour régler la Date and Time (Date et l'heure) :

4. Séleconnez le System Mode (Mode système) de votre choix :

5. Séleconnez le vLauncher mode (Mode vLauncher) de votre choix :3737

vLauncher - Écran d'accueil personnalisable Icône Applicaon d'annotaon de myViewBoard Lance l'applicaon de partage d'écran sans l, vCastReceiver Passe à la source PC enchable Ouvre le navigateur Web Ouvre une réunion dans le cloud Liste des applicaons ViewBoard ore deux thèmes de base, Corporate (Entreprise) et Educaon (Éducaon).3838

Pour lancer un oul :

1. Appuyez sur l'icône d'ouverture de la barre d'ouls.

2. Appuyez sur l'icône de l'oul de votre choix.

Icône Retour Menu Accueil Affiche toutes les applications en cours d'utilisation Tableau blanc numérique Marqueurs numériques en incrustation Écran figé Plus d'outils Le réglage par défaut de la barre d'ouls doit être disponible pour toutes les sources d'entrée. Cependant, les ulisateurs peuvent accéder à : > Personal (Personnel) > Other pour régler les opons : (1) disponible pour toutes les sources d'entrée, (2) disponible pour toutes les sources d'entrée, sauf PC, et (3) désacver la barre d'ouls. Pour plus d’informaons, consultez la page 74. Les icônes d'ouverture de la barre d'ouls sont situées sur les bords du ViewBoard pour pouvoir accéder facilement aux ouls.3939 Icône

Retourne à l'écran d'opéraon précédent Uniquement pour la source Lecteur intégré Retourne à l'écran d'accueil du Lecteur intégré Ache toutes les applicaons intégrées ulisées actuellement Lance le logiciel de myViewBoard4040 Icône

Accèdez au stylet, au surligneur, la gomme et enregistrez les opons

Annotez la superposion de toute source d'entrée avec de l'encre rouge, noire, bleue ou verte. Le réglage par défaut du stylet numérique prend en charge l'écriture avec jusqu'à 10 points.

2. Surligneur numérique

Marquez et surlignez avec quatre couleurs : jaune, orange, bleu et vert. Le surligneur numérique par défaut prend en charge le marquage avec jusqu'à 10 points.

Eace toute l'encre numérique sur l'écran.

Enregistre l'image achée sur l'écran dans la mémoire interne.

Mode transparent : L’écran n’est pas gé, la résoluon d'écran n’est pas réduite à 1080p.

6. Paramètre d'enregistrement d'image

Speed priority (Vitesse prioritaire) : Enregistre l'image achée sur l'écran sous le format 1920 x 1080 ; enregistrement haute vitesse. Quality priority (Qualité prioritaire) : Enregistre l'image achée sur l'écran sous le format 3840 x 2160 ; l'enregistrement peut prendre jusqu'à 10 secondes. En mode opaque, l’ulisateur ne peut pas séleconner le paramètre d'enregistrement d’image.

Ferme l'icône du stylet numérique.4141 Icône

Convert le contenu actuellement aché en une image xe; vous pouvez ensuite eectuer un zoom avant ou arrière.

Le ViewBoard prendra quelques secondes pour réduire la résoluon de l'écran à 1080p.

Agrandit l'image capturée. La résoluon de l'écran sera réduite après le zoom avant.

Réduit l'image capturée.

3. Retour en mode plein écran

Réinialise le Zoom avant/ Zoom arrière et retourne au mode plein écran original.

Ferme l'icône. Voir d'autres d'applicaons dans la barre d'ouls de ViewBoard

Meez en surbrillance une zone de contenu importante. Appuyez sur l'icône Seng (Réglage) pour régler la taille du spot et l'eet de mélange alpha.4242 Icône Descripon

Accède au compte à rebours avec un réglage d'alarme oponnel. Touchez et glissez pour régler les valeurs numériques, puis cliquez sur Start (Démarrer). Le compte à rebours peut être mis en pause, repris ou réinialisé à tout moment. Le compteur devient plus pet et se déplace automaquement vers le centre inférieur de l'écran lorsque l'ulisateur touche une autre zone. Toucher à nouveau le compteur la remera à sa taille normale et à son emplacement d'origine.4343 Icône Descripon

Appuyez sur Start (Démarrer) pour démarrer le chronomètre s'allume. Le chronomètre peut être mis en pause, repris, divisé ou réinialisé à tout moment. Le chronomètre devient plus pet et se déplace automaquement vers le centre inférieur de l'écran lorsque l'ulisateur touche une autre zone. Toucher à nouveau le chronomètre le remera à sa taille normale et à son emplacement d'origine.

Oul d'enseignement interacf pouvant être ulisé en classe. Pour plus d’informaons, consultez la page 91

Accède à la foncon Dossier pour pouvoir récupérer des documents. Pour plus d’informaons, consultez la page 107.4444 Eenu à achage à l'écran (OSD) du AiewBoard ViewBoard a deux opons pour ouvrir le menu OSD : Opon 1 Glissez vers le haut à parr du bas de l'écran. Opon 2 Appuyez sur le bouton INPUT (ENTRÉE) de la télécommande.4545

1. Appuyez sur INPUT (ENTRÉE) sur la télécommande pour afficher le menu General

Setting (Paramètres généraux), puis appuyez sur q pour accéder au menu Input Source (Source d’entrée).

2. Appuyez sur q/p/t/u pour sélectionner la source d’entrée de votre choix.

3. Appuyez sur ENTER (ENTRER) sur la télécommande ou appuyez sur la source

4. Appuyez sur EPG/ BACK (EPG/ RETOUR) sur la télécommande ou touchez une

zone vide à l'extérieur du menu pour quitter. La source PC ne s'affiche que lorsqu'un ordinateur est connecté.

1. Appuyez sur INPUT (ENTRÉE) sur la télécommande pour afficher le menu General

Setting (Paramètres généraux).

2. Déplacez le curseur de luminosité directement pour régler la valeur du

rétroéclairage et/ ou touchez l'icône Flicker Free (Anti-scintillement) pour activer/ désactiver la fonction.

3. Appuyez sur EPG/ BACK (EPG/ RETOURRETOUR) sur la télécommande ou

touchez une zone vide à l'extérieur du menu pour quitter.4646 Pour régler le Volume :

1. Appuyez sur INPUT (ENTRÉE) sur la télécommande pour afficher le menu General

Setting (Paramètres généraux).

2. Déplacez le curseur du volume directement pour régler le volume.

(Muet) sur la télécommande pour activer ou désactiver la fonction muet.

4. Appuyez sur EPG/ BACK (EPG/ RETOUR) sur la télécommande ou touchez une

zone vide à l'extérieur du menu pour quitter.4747

Appuyez sur MENU sur la télécommande ou séleconnez l'icône dans le menu General Seng (Paramètres généraux) pour ouvrir le menu Detailed Sengs (Paramètres détaillés). Les paramètres détaillés incluent : Audio, Screen (Écran) et Display (Achage). Uniquement pour les entrées non Android.

1. Appuyez sur u sur la télécommande et séleconnez le menu Audio.

2. Appuyez sur q/p/t/u sur la télécommande ou appuyez directement sur

l'opon pour la séleconner.

3. Réglez Volume, Bass (Graves), Treble (Aigus) et Balance directement en touchant

et ajustant chaque valeur, ou avec la télécommande en appuyant sur ENTER (ENTRER) et en ulisant t/u pour ajuster chaque opon.

4. Appuyez directement sur le curseur Mute (Muet) pour acver/désacver le mode

muet, ou appuyez sur (Muet) sur la télécommande.

5. Appuyez sur EPG/ BACK (EPG/ RETOUR) sur la télécommande ou touchez une

zone vide à l'extérieur du menu pour quier.4848

1. Appuyez sur u sur la télécommande et séleconnez le menu Screen (Écran).

2. Appuyez sur q/p/t/u sur la télécommande ou appuyez directement sur

l'opon pour la séleconner.

3. Ajustez votre préférence en appuyant directement sur chaque valeur ou avec la

télécommande en appuyant sur ENTER (ENTRER).

4. Appuyez sur EPG/BACK (EPG/ RETOUR) sur la télécommande ou touchez une

zone vide à l'extérieur du menu pour quier.

Pour réduire le risque de dommage à l'écran, cet appareil est équipé d'une foncon de protecon contre le collage d'image. Si l'écran ache une image xe pendant une certaine période de temps que vous avez déni, un économiseur d'écran s'acvera pour empêcher la formaon d'images fantômes collées sur l'écran. La foncon de protecon contre le collage d'image déplace légèrement l'image sur l'écran. Le réglage de la foncon de protecon contre le collage de l'image vous permet de programmer le temps entre les mouvements de l'image en minutes. Pour plus d’informaons, consultez la page 63.4949 Display Sengs (Paramètres d’achage)

1. Appuyez sur u sur la télécommande et séleconnez le menu Display (Mchage).

2. Appuyez sur q/p/t/u sur la télécommande ou appuyez directement sur

l'opon pour la séleconner.

3. Réglez Brightness (Luminosité) et Contrast (Contraste) et Hue (Teinte) et

Sharpness (Neeté) directement en touchant et ajustant chaque valeur, ou avec la télécommande en appuyant sur ENTER (ENTRER) et en ulisant t/u pour ajuster chaque opon.

4. Déplacez le curseur de la lumière bleue directement pour régler la valeur de la

5. Appuyez sur EPG/ BACK (EPG/ RETOUR) sur la télécommande ou touchez une

zone vide à l'extérieur du menu pour quier.5050

Lorsque le ViewBoard est sur la source Lecteur intégré, appuyez sur l'icône dans le menu OSD (Achage à l'écran) pour accéder au menu Advanced Sengs (Paramètres avancés).

Vériez l'état actuel de la connexion réseau, du Wi-Fi, de BT, et dénissez un point d'accès sans l.

• Les paramètres Wi-Fi, hotspot sans fil et BT s'affichent lorsque LB-WIFI-001 (optionnel) a été installé.

• Ethernet est désactivé automatiquement lorsque le Wi-Fi est activé. Le Wi-Fi est désactivé automatiquement lorsque Ethernet est activé. Le Wi-Fi est désactivé lorsque le point d'accès sans fil est activé.

• L'appareil ne peut pas se connecter à Internet lorsque le hotspot sans fil est activé.5151 Wi-Fi Appuyez sur On (Mlimentaon) pour acver ou désacver le Wi-Fi. Appuyez sur l'icône des paramètres pour : Ajoutez un réseau, achez les Saved Networks (Réseaux enregistrés), actualisez la liste du réseau ou achez les Advanced sengs (Paramètres avancés). Dans Advanced sengs (Paramètres avancés), vous pouvez dénir les paramètres Proxy et IP.5252 Ethernet Appuyez sur On (Mlimentaon) pour acver ou désacver Ethernet. Vous pouvez également régler les paramètres Stac IP (IP staque) et Proxy. Appuyez sur l'icône des paramètres pour acher Advanced sengs (Paramètres avancés).5353 Hotspot & Tethering (Hotspot et partage de connexion) Appuyez sur Portable Wi-Fi hotspot (Hotspot Wi-Fi portable) pour l'acver ou le désacver. Appuyez sur Set up Wi-Fi hotspot (Congurer le hotspot Wi-Fi) pour régler les paramètres suivants : Network name (Nom du réseau), Security (Sécurité) et Password (Mot de passe).5454

Appuyez sur On (Alimentation) pour acver ou désacver Ethernet. Une fois acvé, séleconnez un appareil dans la liste pour l’appairer et s’y connecter. Appuyez sur l'icône de plus de réglages pour : Refresh (Rafraîchir), Rename the device (Renommer l'appareil ) et Show received les (Acher les chiers reçus).5555 VPN Pour créer un prol VPN :

1. Allez dans : Sengs (Paramètres) > Wireless & networks (Sans l et réseaux) >

More (Plus) > VPN et appuyez sur l’icône «+» pour ajouter un VPN.

2. Entrez le nom désiré.5656

3. Séleconnez le type de VPN.

4. Choisissez d'acver/ désacver le chirement PPP (MPPE) et/ ou d'acher les

opons avancées.5757 Share (Partager) SAMBA Service (Service SAMBA) Le service SAMBA permet de partager des chiers via le réseau local. Lorsque le service SAMBA est acvé, l'ulisateur peut explorer le système de chiers de ViewBoard avec un PC ou un appareil mobile. Pour l'ouvrir, allez dans : Sengs (Paramètres) > Share (Partage) > SAMBA Service (Service SAMBA).

1. Appuyez sur la case ou le nom pour acver le service SAMBA, puis dénissez un

mot de passe si nécessaire.

2. Assurez-vous que le ViewBoard et l'équipement client sont connectés au même

3. Connectez-vous au ViewBoard avec l'appareil client. Saisissez l'adresse IP du

4. Saisissez le nom d'ulisateur et le mot de passe, puis séleconnez OK (si

5. Lorsque la connexion est réussie, les chiers du ViewBoard seront disponibles.59

Miracast Miracast permet le partage sans l du contenu mulmédia et des écrans des appareils connectés. Pour l'ouvrir, allez dans : > Sharing (Partage) > Miracast .6060 Device (Appareil) Réglez les paramètres Theme (Thème), Display (Achage), Storage (Stockage) et Sound (Son). Theme (Thème) L'ulisateur peut changer le thème du lanceur personnel. vLauncher ne peut pas être supprimé.

Réglez Wallpaper (Fond d'écran), HDMI Out Encrypon seng (Paramètre de cryptage de sore HDMI) et Burn-in Protecon Interval (Intervalle de protecon contre la brulure d'écran).6161 Wallpaper (Papier peint) L'ulisateur peut changer le fond d'écran avec des images par défaut, ou uliser leurs images en appuyant sur My photos (Mes photos) et en séleconnant un chier d'image.6262

Les ulisateurs peuvent régler la HDMI Out resoluon (Résoluon de sore HDMI) comme désiré.6363

Ce paramètre permet à l'ulisateur de programmer le temps entre les mouvements de l'image en minutes. La foncon de protecon contre la brulure d'écran doit d'abord être acvée dans le menu OSD.

L'ulisateur peut vérier l'état de stockage de leur ViewBoard. Sound (Son) Les ulisateurs peuvent acver/ désacver les touch sounds (sons d'appui) et régler les paramètres de sore.6464 Personal (Personnel) Achez et réglez les paramètres Security (Sécurité), Startup & Shutdown (Démarrage et arrêt), Language & Input (Langue et saisie), Smart Pen Seng (Conguraon du stylet intelligent), Password for screen lock (Mot de passe pour le verrouillage de l'écran), Input Seng (Conguraon de l’entrée) et Other Sengs (Autres paramètres). Security (Sécurité) Vériez les paramètres de Credenal storage (stockage des idenants) et d’installaon depuis des Unknown sources (sources inconnues). Rrusted credenals (Cercats d'identé connus) Achez et modiez tous les cercats d'identé CA approuvés qui ont été installés sur le ViewBoard.6565

Eace toutes les cercat d'identé déjà installés. Les cercats d'identé préinstallés ne peuvent pas être eacés.

Acvez l'installaon d'applicaons à parr de sources inconnues. Les applicaons provenant de sources inconnues peuvent ne pas être compables ni fonconner correctement.6666 Language & input (Langue & Saisie) Réglez la langue et la/ les méthode(s) de saisie du lecteur intégré. Languages (Langues) Choisissez parmi les langues disponibles.6767 Current Keyboard (Clavier actuel) Acvez/ désacvez le clavier virtuel et/ ou modiez la méthode de saisie par défaut. Virtual Keyboard (Clavier virtuel) Ache et permet derégler les paramètres de saisie avancés. Physical Keyboard (Clavier physique) Ache et permet derégler les paramètres de saisie avancés.6868 Startup and Shutdown (Démarrage et arrêt) Réglez les paramètres suivants : Startup Channel (Canal de démarrage), Standby Mode (Mode de veille), Black Screen Aer Startup (Écran noir après le démarrage) et Timer (Minuteur). Startup Channel (Canal de démarrage) Réglez la préférence du canal de démarrage.

Réglez les préférences de démarrage du PC enchable. Disponible uniquement lorsque le PC enchable est connecté.6969 Standby Mode (Mode Veille) Décidez de ce qui se passe lorsque vous appuyez sur le bouton Power (Alimentation) quand le ViewBoard est allumé. Hibernate (Hiberner) Lorsque cee foncon est acvée, appuyez sur le bouton Power (Alimentation) pour éteindre le ViewBoard et le système. Sleep (Veille) Lorsque cee foncon est acvée, appuyez sur le bouton Power (Alimentation) pour éteindre le rétroéclairage du ViewBoard; le système reste allumé. Pour acver le Sleep mode (Mode veille) :

1. L'ulisateur doit fournir le numéro de série de son ViewBoard (S/N) à ViewSonic.

L'équee du N/S est située près du côté E/S.

2. ViewSonic fournira alors le chier CLÉ (FakePowerO) à l'ulisateur.

3. Après avoir reçu le chier CLÉ, copiez le chier sur une clé USB.

4. Branchez la clé USB sur le port USB du ViewBoard.

Le chier CLÉ DOIT correspondre au numéro de série du ViewBoard.

5. Séleconnez «Sleep» (Veille).

• L'ulisateur n'a pas besoin de redémarrer le système.

• Si l'ulisateur règle Standby Mode (Mode de veille) sur Hibernate puis de nouveau sur Sleep (Veille), il faudra répéter les étapes 3 à 5.7070

Lorsque ce mode est acvé, le ViewBoard désacve automaquement le rétroéclairage après le démarrage.

Lorsque ce mode est acvé, le ViewBoard éteindra le répertoire sans aucun rappel après l'heure d'arrêt programmée. Pour ajouter une tâche :

1. Appuyez sur l’icône «+» à côté de «Add task» (Ajouter tâche).

2. Réglez les heures et les jours souhaités. Appuyez ensuite sur l'icône pour

enregistrer.7171 Password for Screen Lock (Eot de passe pour le verrouillage de l'écran) Réglez un mot de passe de verrouillage d'écran en séleconnant Set (Régler), en entrant un mot de passe et en séleconnant OK.7272

Acvez/ désacvez Input Alias Switch (Commutateur d'alias d'entrée), Wake on Acve Source (Réveil sur source acve), Channel Auto Switch (Changement auto canal), Auto Search (Recherche auto), et No Signal Power o (Mise hors tension aucun signal). Input alias switch (Commutateur d'alias d'entrée) Une fois acvée, l'ulisateur peut éditer les alias d'entrée et lorsque le bouton est appuyé, les informaons de la source (situées dans le coin supérieur gauche) seront également modiées. L'ulisateur peut également choisir «Display» (d’acher) ou de «Hide» (masquer) la source d'entrée. Le lecteur intégré ne peut pas être masqué.7373

Le ViewBoard détecte les signaux HDMI en mode veille. Si une sore de signal est présente sur HDMI, ViewBoard se met automaquement sous tension. Auto Search (Recherche auto) Lorsque cee opon est acvée, si la source actuelle n'a pas de signal, le ViewBoard recherchera automaquement les sources d'entrée une fois. Channel Auto Switch (Changement auto canal) Lorsque cee opon est acvée, si le ViewBoard détecte un nouveau signal d'entrée, il change automaquement à la source d'entrée.

Réglez le minuteur d'arrêt de la foncon «No signal» (Sans signal).

Acvez/ désacvez les foncons HDMI CEC.7474 Other Sengs (Mutres paramètres) Réglez les paramètres Side Tool bar Channel (Canal de la barre d'ouls latérale) et Eco Mode (Mode Éco). Side Rool bar Channel (Canal de la barre d'ouls latérale) Ajustez la disponibilité de la barre d'ouls latérale. ECO Mode (Mode ECO) Lorsque cee opon est acvée, le ViewBoard s'éteint automaquement après soixante (60) minutes d'inacvité de la source Lecteur intégré ou après cinq (5) minutes sans signal des autres sources d’entrée.7575 System (Système) Achez et réglez les paramètres Date & Time (Date & Heure), System Sengs (Paramètres système), About Device (À propos de l'appareil) et Advanced Sengs (Paramètres avancés). Date & Time (Date & Heure) Pour ajuster l'heure et le format du système.

Lorsque cee opon est acvée, le ViewBoard synchronise automaquement la date et l'heure via Internet. Une connexion Ethernet ou Wi-Fi est nécessaire.7676 Set Date (Régler la date) Réglez les valeurs puis séleconnez OK lorsque vous avez terminé. Set Time (Régler l'heure) Réglez les valeurs puis séleconnez OK lorsque vous avez terminé.7777 Select Rime Zone (Séleconner le fuseau horaire) Choisissez l'un des fuseaux horaires disponibles. Select Rime Format (Séleconner le format de l'heure) Choisissez entre le format 12 heures et 24 heures. Acvez ou désacvez simplement le format 24 heures. Choose Date Format (Séleconner le format de la date) Choisissez l'un des formats de date disponibles.7878 About Device (À propos de l'appareil) Ache les informaons du lecteur intégré, les System Updates (Mises à jour du système), les Display ID Seng (Paramètres d'idencaon de l'achage) et les Asset Tag (Équee d'acfs). System Qpdate (Eise à jour du système) Le ViewBoard recherche automaquement les mises à jour logicielles chaque fois qu'il est connecté à Internet (OTA). En un seul clic, les ulisateurs peuvent mere à jour la version du logiciel du ViewBoard. Service OTA Il est préférable d’utiliser un point d’accès sans fil à double bande (5G) Connectez au point d’accès sans fil de la pièce via un câble Ethernet Après avoir reçu OTA (Over The Air) Après le téléchargement, l’appareil sera automatiquement mis à niveau et redémarrera Serveur OTA ViewSonic7979

Vériez les licences Open Source et System WebView.

Pour modier . L'ID de l'achage est pour les ulisateurs RS-232 et la plage est comprise entre 01 et 98.

Entrez les informaons sur les acfs.8080 System Sengs (Paramètres système) Adjust WCD (Réglage WCD), Wake on Acve Source (Sore de veille sur source acve), Channel Auto Switch (Commutaon automaque de canal) et No Signal Power O (Mise hors tension en l’absence de signal). WCD Sensor Hub (Concentrateur de capteurs WCD) Une fois acvé, les données environnementales (Température, Humidité et PIR) sont achées à l’écran. Mdapve Brightness (Luminosité adaptave) Acver/ désacver. Sensor Data Eocaon (Eocaons de données des capteurs) Choisissez d'acver ou de désacver les nocaons. Azure IoT Account Binding (Lien avec un compte Azure IoT) Séleconnez pour lier votre compte Azure IoT.8181 Advanced (Avancée) Réglez le mode, vériez les applicaons, modiez les mots de passe et acvez/ désacvez la connexion au disque USB. Mode

• Normal Mode (Mode normal) : Les applicaons de partage d'écran intégrées fonconneront normalement.

• Security Mode (Mode Sécurité) : Les applicaons de partage d'écran intégrées seront supprimées.

• Disable Rmbedded OS (Désacver le système d’exploitaon intégré) : Le système redémarre automaquement et le SE intégré n'apparaîtra pas.8282

L'ulisateur peut acher les informaons des applicaons et forcer l'arrêt, désinstaller, déplacer sur un stockage USB, eacer les données, eacer le cache et eacer les valeurs par défaut.

• Les applicaons préinstallés ne peuvent pas être désinstallées.

• Certaines applicaons ne peuvent pas être déplacées avec la foncon de stockage USB.

• Certaines applicaons ne peuvent pas prendre en charge Clear Defaults (l'eacement des valeurs par défaut). Pour acher les applicaons installées :

1. Allez dans : > > Other apps (Autres

2. Séleconner une applicaon vous permet d’acher les informaons de base,

Clear Data (d’eacer les données) et Clear Cache (d’eacer le cache).8383

3. Séleconner l’icône d’informaons (

) procure d’autres opons.

4. Séleconnez l'icône en haut à droite pour des opons supplémentaires.8484

Advanced Mode Password (Mot de passe du mode avancé) Modiez le mot de passe des Advanced seng (Paramètres avancés).

Pour acver/ désacver la connexion au disque USB.

Réglez l'intervalle d'accès au stockage local des chiers. Never (Jamais) : Le stockage local sera eacé et vous ne pourrez plus enregistrer les chiers. 1 Hour (1 heure) : Les chiers enregistrés dans le stockage local seront supprimés au bout d'une heure. Les chiers enregistrés dans le stockage local seront supprimés au bout d'un jour. Le stockage local est toujours disponible et aucun chier ne sera supprimé.85 Mpplicaons et paramètres intégrés Mpplicaon de tableau blanc numérique intégrée ViewSonic ore un applicaon de tableau blanc numérique intégrée, myViewBoard, avec le ViewBoard. myViewBoard Barre oante Déplace la barre flottante. Commute entre les modes de présentation et de préparation. Colle du presse-papiers sur la toile. Cliquez pour ouvrir le navigateur Web Retourne à la toile précédent.

1. Nouveau fichier myViewBoard

2. Ouvrir un fichier

3. Enregistrer un fichier

Avance à la toile suivante. Ajoute une nouvelle toile. Barre d'ouls Capture plein écran Bouton Déplacer la barre d'outils Sélectionnez et maintenez enfoncé pour déplacer la barre d'outils vers la gauche, la droite ou le bas de l'écran. Bouton Fichier

1. Nouveau fichier myViewBoard

2. Ouvrir un fichier

3. Enregistrer un fichier

4. Enregistrer sous fichier

Importez des ressources (image, vidéo, audio, etc.) dans le tableau blanc. Infinite Canvas Bouton Sélectionner - Utilisez les deux mains pour effectuer un zoom avant/ arrière sur le panneau de travail. Sélection Bouton Sélectionnez des objets, du texte et des images pour obtenir d'autres outils. Bouton Stylo Outils d'écriture, changement de couleurs, transparence, épaisseur, etc. Gomme pour effacer des objets ou effacer la page. Forme/ Ligne Bouton Créez des formes, sélectionnez les couleurs des formes, insérez des flèches.8686 Zone de texte Créez une zone de texte. Bouton Annuler Annulez les actions précédentes. Bouton Refaire Refaites les actions précédentes. Changement de page Bouton Sélectionnez des pages, triez des pages, supprimez des pages. Pour afficher ou cacher la barre d’information sur l'hôte. Menu de gestion de l'arrière-plan du tableau blanc.8787 ViewBoard Cast Fonconnant avec le logiciel ViewBoard® Cast, l'applicaon vCastReceiver permera à ViewBoard® de recevoir les écrans d'ordinateurs portables avec vCastSender (Windows/Mac/Chrome) et les écrans, les photos, les vidéos, les annotaons et la caméra des téléphones mobiles des ulisateurs (iOS/Android). vCastReceiver Il est préférable d’utiliser un point d’accès à double bande (5G) Connectez au point d’accès sans fil de la pièce via un câble Ethernet Connectez au même réseau (Réseau local), sélectionnez le mode 5G pour une distribution optimale Informaons sur le réseau

• Le logiciel ViewBoard® Cast, les ordinateurs portables et les appareils mobiles peuvent tous se connecter au même sous-réseau et à travers le réseau du sous-réseau.

• Les appareils connectés seront achés dans la «Device List» (Liste des appareils) sur la même connexion de sous-réseau.

• Si un appareil n'apparaît pas dans la «Device List» (Liste des appareils), l'ulisateur devra entrer le code PIN à l'écran. ViewBoard Cast est un système de communicaon de données pair à pair sans l, c'est pourquoi les paramètres de port ci-dessous sont nécessaires : Ports :

• CP : 56789, 25123, 8121, et 8000

• UDP : 48689 et 25123 Port et acvaon DES :

1. Assurez-vous que votre appareil est connecté au même réseau que le ViewBoard.

2. Visitez l'adresse indiquée sur le ViewBoard pour télécharger l'applicaon.

3. Lancez l'applicaon et cliquez sur le bouton Connect (Connexion) à côté du nom

du périphérique. Si le périphérique n'est pas aché dans la liste, cliquez sur Connect with PIN-Code (Connexion avec code PIN) et entrez le code PIN aché sur le ViewBoard.8989

1. Assurez-vous que votre appareil est connecté au même réseau que le ViewBoard.

2. Pour télécharger l'applicaon, scannez le code QR aché sur le ViewBoard ou

entrez l'adresse Web fournie.

3. Lancez l'applicaon et séleconnez le Device Name (Nom du périphérique) et

entrez le code pour vous connecter. Vous pouvez également entrer directement le code PIN aché sur le ViewBoard pour vous connecter. iOS :

1. Assurez-vous que votre appareil est connecté au même réseau que le ViewBoard.

2. Ouvrez directement AirPlay et séleconnez le Device Name (Nom du périphérique)

pour vous connecter. Ou,

3. Pour télécharger l'applicaon, scannez le code QR aché sur le ViewBoard ou

entrez l'adresse Web fournie.

4. Lancez l'applicaon et séleconnez le Device Name (Nom du périphérique) et

entrez le code pour vous connecter. Vous pouvez également entrer directement le code PIN aché sur le ViewBoard pour vous connecter.9090 Émeez Cast à parr d'un appareil mobile qui prend en charge l'annotaon Élément Description Basculer Cliquez pour masquer ou afficher la barre d'outils Accueil Cliquez pour revenir à l'interface d'accueil Retour Cliquez pour revenir à l'interface d'utilisation précédente Dossier : Cliquez pour visualiser ou ouvrir le fichier interne de l'appareil mobile Partage d'écran Cliquez pour partager l'écran (Android 5.0 et plus supporté) Toucher Cliquez pour passer en mode tactile Marqueur Cliquez pour faire une annotation dans l'image Cliquez pour changer la couleur ou l'épaisseur Effacer Cliquez pour effacer tous les éléments Caméra Cliquez pour utiliser la caméra puis envoyer l'image à l'IFP509191 Air Class Ache les quesons du quiz sur le ViewBoard et permet à jusqu'à 30 ulisateurs mobiles de soumere des réponses à distance. Qu'il s'agisse de quesons à choix unique ou à choix mulple, le ViewBoard enregistrera les résultats de chaque appareil ulisé. Air Class Il est préférable d’utiliser un point d’accès à double bande (5G) Connectez au point d’accès sans fil de la pièce via un câble Ethernet Téléphone Android/ Tablette : scannez le code QR pour accéder à Air Class Autres appareils : connectez-vous au même réseau (réseau local LAN) et saisissez l’URL http://(saisissez votre URL ici): 8080 pour accéder à Air Class Informaons sur le réseau

• Les périphériques PC (Windows/Mac/Chromebook), les tablees/ mobiles (iOS/Android) et le ViewBoard doivent tous être connectés au même sous-réseau LAN.

• Ports : TCP 80809292 Pour lancer Air Class :

1. Appuyez sur l’icône Tool bar trigger (Déclencheur de barre d’ouls) et

séleconnez l’icône More tools (Plus d’ouls) ( ). Puis séleconnez l’icône Air Class (

2. Séleconnez «Enter the class» (Accéder à la classe).

3. Choisissez parmi les foncons interacves disponibles dans la pare inférieure de

l’écran. Élément Description Votant Questions à choix unique et multiple. Juge Questions Vrai/ Faux. Participant Rivalisez pour répondre le premier. Sélectionneur Sélectionnez aléatoirement un participant. Message Autorisez/ empêchez les participants d’envoyer directement un message sur ViewBoard. Gestionnaire Ajoutez des participants. Quitter Quitter Air Class.9393 Votant

1. Cliquez sur l'icône Single choice (Choix unique) ou Eulple choice (Choix

mulple) pour séleconner le type de réponse préféré.

2. Appuyez sur BEGIN VOTING (COMMENCER LE VOTE) pour permere aux

parcipants de commencer.

3. Une fois que les parcipants ont terminé et appuyé sur OK, le ViewBoard ache

le nom des parcipants à l'écran.

4. Appuyez sur FINISH VOTING (TERMINER LE VOTE) pour fermer le quesonnaire.

5. «Answer Stascs» (Stasques de réponses) des parcipants est alors aché.9494

6. Choisissez la bonne réponse pour acher le taux de réponses correctes.

7. Cliquez sur l’icône Explain (Expliquer) ( ) pour analyser le thème de manière

plus détaillée.9595 Juge

1. Appuyez sur BEGIN VOTING (COMMENCER LE VOTE) pour permere aux

parcipants de commencer un quesonnaire Vrai/ Faux.

2. Une fois que les parcipants ont terminé et appuyé sur OK, le ViewBoard ache

le nom des parcipants à l'écran.

3. Appuyez sur FINISH VOTING (TERMINER LE VOTE) pour fermer le quesonnaire.

4. «Answer Stascs» (Stasques de réponses) des parcipants est alors aché.9696

5. Choisissez la bonne réponse pour acher le taux de réponses correctes.

6. Cliquez sur l’icône Explain (Expliquer) ( ) pour analyser le thème de manière

Les parcipants rivalisent pour séleconner leur réponse et appuient sur OK pour soumere leur réponse.9797

1. Séleconnez l'icône «Selector» (Séleconneur).

2. Dénissez le nombre de parcipants à séleconner.

Le nombre de parcipants pouvant être séleconnés est basé sur le nombre total de parcipants.

3. Appuyez sur START (DÉMARRER) pour lancer la sélecon aléatoire.

4. Le nom des parcipants séleconnés est alors aché.9898

Message Pour autoriser la messagerie :

1. Appuyez sur l'icône «Message» pour acver la foncon.

2. Les parcipants séleconnent «Message» pour passer à l'interface des messages.

3. Les parcipants saisissent leur message puis séleconnent SEND (ENVOYER).9999

4. Le message déle dans la pare supérieure du ViewBoard.

Séleconnez l'icône pour permere à davantage de parcipants de rejoindre la classe.

Séleconnez pour quier l'interface Air Class.100100

Zoom Séleconnez pour lancer l'applicaon Zoom pour la vidéoconférence.

1. Séleconnez Sign In (Connexion). Entrez votre e-mail et votre mot de passe ou

connectez-vous avec votre compte Google, Facebook ou SSO.

2. Si vous n’avez pas de compte Zoom, vous devez séleconner Sign Up (S’inscrire)

2. Saisissez Meeng ID (l'ID de la réunion) que vous souhaitez rejoindre et saisissez

3. Séleconnez .102102

Commencer une réunion instantanée

1. Une fois connecté, vous pouvez : Start (Commencer), ou

2. Pour commencer une réunion instantanée, séleconnez

(Commencer réunion).

3. Choisissez les opons de réunion :

Choisissez d'acver ou de désacver la vidéo. Choisissez l’ulisaon d’un Use Personal Meeng ID (ID de réunion personnel) (PMI) ou d’un ID de réunion unique.

5. Invitez les parcipants à la réunion séleconnant en

bas de l'écran.103103

6. Cliquez sur Invite (Inviter) en bas de l'écran Parcipants.

7. Choisissez les parcipants en ulisant la méthode de contact que vous préférez.104104

vSweeper Séleconnez l'icône pour eacer les données inules et les chiers indésirables. Les Advanced Sengs (Paramètres avancés) peuvent également être personnalisés en foncon des besoins de l'ulisateur.105105

Séleconnez l'icône pour dénir un mot de passe de verrouillage d'écran et acver le verrouillage d'écran. Si l'ulisateur oublie le mot de passe, ulisez la télécommande et entrez INPUT 0214 (ENTRER 0214) pour rétablir le mot de passe par défaut. Pour saisir le mot de passe du verrouillage d'écran :

1. Allez dans : > Personal (Personnel) > Password for screen

ou séleconnez l’icône dans la liste des applicaons. Si vous séleconnez l'icône et qu'aucun mot de passe n'a été saisi, l'invite ci-dessous apparaît :

2. Séleconnez Set (Régler) et entrez un nouveau mot de passe à quatre (4) chires.

3. Maintenant, lorsque vous séleconnez l'icône , l'écran sera verrouillé.106106

Chromium (Chrome) Navigateur Web pour surfer Internet. WPS Oce Créez, modiez et visualisez des documents, des mémos, des présentaons et des feuilles de calcul.107107 Folders (Dossiers)

1. Mchage des périphériques de stockage

Séleconnez le périphérique de stockage approprié.

Élément Description Quitter Cliquez pour quitter. Trier Cliquez pour trier les fichiers. Miniature Cliquez pour afficher le fichier en mode miniature. Liste Cliquez pour afficher le fichier en mode liste. Sélectionner Cliquez pour sélectionner un fichier. Ajouter dossier Cliquez pour ajouter un dossier. Copier Cliquez pour copier un fichier. Coller Cliquez pour coller un fichier. Couper Cliquez pour couper un fichier. Supprimer Cliquez pour supprimer un fichier. Renommer Cliquez pour renommer un fichier. Plus Cliquez pour afficher plus de fonctions.108108

Élément Description All (Tout) Tous les types de fichiers Doc Fichiers OFFICE Note (Remarque) Image stockée par myViewBoard, la barre d'outils latérale et le bouton Screen Capture (Capture d'écran) de la télécommande. Picture (Image) Fichiers image Media (Médias) Fichiers audio et vidéo

4. Informaons du chier

Prévisualise l'image, ache le nom de l'image, la taille, la résoluon et la date de créaon.

5. Zone d'achage principale

Pour acher les chiers du type correspondant.109109 Protocole RS-232 Ce document décrit les spécicaons de l'interface matérielle et les protocoles des logiciels pour l'interface de communicaon RS-232 entre ViewSonic LFD et le PC ou d'autres unités de contrôle avec le protocole RS-232. Le protocole conent trois secons de commande :

• Mode télécommande traversant Ci-dessous, «PC» représente toutes les unités de contrôle qui peuvent envoyer ou recevoir la commande de protocole RS-232.

Port de communicaon ViewSonic LFD à l'arrière :

1. Type de connecteur : DSUB mâle 9 broches (ou connecteur mâle de 3,5 mm)

2. Ulisaon d'un câble croisé (modem nul) pour la connexion

3. Aectaon des broches :

DSUB femelle 9 broches DSUB mâle 9 broches # Broche Signal Remarque 1 NC 2 RXD Entrée de l'achage 3 TXD Sore de l'achage 4 NC 5 MASSE 6 NC 7 NC 8 NC 9 NC Fournit l'alimentaon +5V/ 2A à un dongle externe spécique *3.0 Trame MASSE Connecteur cylindrique de 3,5 mm (alternative pour espace limité) Élément Signal Remarque Conseil TXD Sore de l'achage Bague RXD Entrée de l'achage Manchon MASSE110

Port de communicaon ViewSonic LFD à l'arrière :

1. Type de connecteur : 8P8C RJ45

2. Aectaon des broches :

# Broche Signal Remarque 1 TX+ Sore de l'achage 2 TX- Sore de l'achage 3 RX+ Entrée de l'achage 4 BI_D3+ Pour boîer 1G 5 BI_D3- Pour boîer 1G 6 RX- Entrée de l'achage 7 BI_D4+ Pour boîer 1G 8 BI_D4- Pour boîer 1G Trame MASSE

- Choix du débit en bauds : 9600bit/s (xe) - Bits de données : 8 bits (xe) - Parité : Aucune (xe) - Bits d’Arrêt : 1 (xe)

- Type : Ethernet - Protocol : TCP/IP - Port : 5000 (xe) - Sous-réseau croisé : Non - Idenants de connexion : Non Référence de message de commande Le PC envoie au paquet de commande LFD suivi de «CR». Chaque fois que le PC envoie une commande de contrôle à l'achage, l'achage doit répondre comme suit :

1. Si le message est reçu correctement, il envoie «+» (02Bh) suivi de «CR» (00Dh)

2. Si le message est reçu incorrectement, il envoie «-» (02Dh) suivi de «CR» (00Dh)111

Le PC peut contrôler l'achage pour des acons spéciques. La commande Set-Funcon (Foncon-Régler) vous permet de contrôler le fonconnement de l'achage sur un site distant via le port RS-232. Le format du paquet Set-Funcon (Foncon-Régler) est composé de 9 octets.

Longueur : Nombre total d'octet du message hors «CR» ID LFD Identification pour chaque affichage (01~98; la valeur par défaut est 01). ID «99» signifie appliquer la commande définie sur tous les affichages connectés. Dans de telles circonstances, seulement l'affichage ID#1 doit répondre. L'ID LFD peut être réglée via le menu OSD pour chaque affichage. Type de commande Identifie le type de commande, «s» (0x73h) : Commande Régler «+» (0x2Bh) : Réponse de commande valide «-» (0x2Dh) : Réponse de commande invalide Commande : Code de commande de fonction : Code ASCII d'un octet. Valeur [1~3] : ASCII trois octets qui définit la valeur.

Envoyer : (Type de commande=«s») Nom Longueur ID Type de commande Commande Valeur1 Valeur2 Valeur3 CR Nombre d'octets 1 octet 2 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 6 7 8 9 Réponse : (Type de commande=«+» ou «-») Nom Longueur ID Type de commande CR Nombre d'octets 1 octet 2 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 Lorsque le PC applique une commande à tous les achages (ID=99), seul l'ensemble # 1 doit répondre par le nom ID=1.112

est valide Envoyer (Format hexadécimal) Nom Longueur ID Type de com- mande Commande Valeur1 Valeur2 Valeur3 CR Hex 0x38 0x30 0x32 0x73 0x24 0x30 0x37 0x36 0x0D Répondre (Format hexadécimal) Nom Longueur ID Type de commande CR Hex 0x34 0x30 0x32 0x2B 0x0D

n'est PAS valide Envoyer (Format hexadécimal) Nom Longueur ID Type de commande Commande Valeur1 Valeur2 Valeur3 CR Hex 0x38 0x30 0x32 0x73 0x24 0x30 0x37 0x35 0x0D Répondre (Format hexadécimal) Nom Longueur ID Type de commande CR Hex 0x34 0x30 0x32 0x2D 0x0D113

Régler Longueur ID Commande Commande Plage de valeurs Commentaires Type (ASCII) Code (ASCII) Code (Hex) (Trois octets ASCII) Marche/ Arrêt (veille) 8 s ! 21 000: VEILLE 001: ALLUMÉ

mise sous tension via LAN ne peut fonction- ner que dans un cer- tain mode. Consultez le GU de l'affichage pour plus de détails. *3.1.1

2. L'option «WOL par

00A : Intégré/ Principal (Android)

deux autres sources identiques, la 2ème chiffre est utilisé pour indiquer l'extension.

Luminosité 8 s $ 24 000 ~ 100 900: Luminosité moins (-1) 901: Luminosité plus (+1) *3.1.1 Rétroéclairage *3.2.0 8 A B 42 000 ~ 100 1. Pour les plates-formes Android dont le mode principal est contrôlé par le rétroéclairage et les autres sources qui sont contrôlées par la luminosité.

calibrage des couleurs. *3.2.0 Verrouillage d'alimentation 8 s 4 34 000: Déverrouiller 001: Verrouiller

• Voir la note en détails Volume 8 s 5 35 000 ~ 100 900: Volume bas (-1) 901 : Volume plus (+1) Muet 8 s 6 36 000: Désactivé 001: Activé (muet) Bouton de verrouillage 8 s 8 38 000: Déverrouiller 001: Verrouiller

• Voir la note en détails Verrouillage du menu 8 s > 3E 000: Déverrouiller 001: Verrouiller

• Voir la note en détails114 Chiffre *3.1.1 8 s @ 40 000 ~ 009 Pavé numérique *3.1.1 8 s A 41 000: HAUT 001: BAS 002: GAUCHE 003: DROITE 004: ENTER 005: ENTRÉE 006: MENU/ (QUITTER) 007: QUITTER Télécommande Commander 8 s B 42 000: Désactiver 001: Activer 002: Traversant Désactiver : La télé- commande n'a pas de fonction Activé : La télécom- mande commande normalement Traversant : L'affichage transmet le code de la télécommande vers l'appareil connecté via le port RS-232, mais ne réagit pas lui-même. Restaurer les paramètres par défaut 8 s ~ 7E 000 Retour au réglage d'usine

Mode de verrouillage Bouton Verrouillage 1. Verrouille tous les boutons du panneau frontal et de la télécommande, sauf «Power» (Alimentaon).

2. Toutes les foncons SET (RÉGLER) devraient fonconner via RS-232,

même celles qui ulisent les touches de la télécommande comme Muet, etc. Verrouillage MENU 1. Verrouille le bouton «MENU» du panneau frontal et de la télécommande.

2. Les modes Usine et Hospitalité ne seront pas bloqués sur le modèle

ulisant un bouton MENU combiné pour accéder à ces deux modes. Une autre méthode sera indiquée séparément si limité par le modèle. Verrouillage ALIMENTATION

arrêt) devrait toujours fonconner via RS-232, mais cela n'indique pas que verrouillage ALIMENTATION n'est pas acf.

3. Ne peut pas être déverrouillé par réinialisaon en mode OSD

4. S'allume automaquement en mode verrouillage de l'alimentaon

5. En mode verrouillage de l'alimentaon, l'appareil ne pourra pas

entrer en mode d'économie d'énergie lorsqu'il n'y a aucun signal de PC ou aucun signal vidéo n'est détecté pendant plus de 15 min. Désacver télécommande Verrouille les touches de la télécommande, mais laisse les boutons du panneau avant fonconnels.

008: Mémoire interne 009: DP 00A : Intégré/ Principal (Android) La plage de valeurs est la même que pour le choix SET-Input116 Mode pavage 8 s P 50 000: Désactivé 001: ALLUMÉ (pour le mur vidéo) Pavage- Compensation 8 s Q 51 000: Désactivé 001: ALLUMÉ (pour le mur vidéo) Compensation de largeur de cadre Pavage-H par Moniteurs V 8 s R 52 01x~09x: H 0x1~0x9: V (pour le mur vidéo)

pour moniteurs V Pavage-Position 8 s S 53 001~025 (pour le mur vidéo) Copier l'écran de la position# vers l'affichage identifié Date : Année 8 s V 56 Y17~Y99 2 derniers chiffres (20)17~(20)99 Date : Mois 8 s V 56 M01~M12 2 chiffres Date : Jour 8 s V 56 D01~D31 2 chiffres Heure : Heure 8 s W 57 H00~H23 Format 24 h. 2 chiffres. Heure : Min 8 s W 57 M00~M59 2 chiffres Heure : Sec 8 s W 57 S00~S59 2 chiffres

2. Exemple de réglage de la date

Date : 2017-3/15 Envoyer : 0x 38 30 31 73 56 59 31 37 0D («Y17») Envoyer : 0x 38 30 31 73 56 4D 30 33 0D («M03») Envoyer : 0x 38 30 31 73 56 44 31 35 0D («D15»)

3. Exemple de réglage de l'heure

Le PC peut interroger le LFD pour des informaons spéciques. Le format du paquet Get-Funcon (Foncon-Obtenir) est constué de 9 octets, ce qui est similaire à la structure du paquet de Set-Funcon (Foncon-Régler). Veuillez noter que l'octet «Valeur» est toujours = 000.

Longueur : Total d'octets du message hors «CR». ID de TV/DS Identification pour chaque TV/DS (01~98; la valeur par défaut est 01). Type de commande Identifie le type de commande, «g» (0x67h) : Obtenir commande «r» (0x72h) : Réponse de commande valide «-» (0x2Dh) : Réponse de commande invalide Commande : Code de commande de fonction : Code ASCII d'un octet. Valeur[1~3] : ASCII trois octets qui définit la valeur.

Envoyer : (Type de commande=«g») Nom Longueur ID Type de commande Commande Valeur1 Valeur2 Valeur3 CR Nombre d'octets 1 octet 2 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 6 7 8 9 Réponse : (Type de commande=«r» ou «-») Si la commande est valide, le Type de commande = «r» Nom Longueur ID Type de commande Commande Valeur1 Valeur2 Valeur3 CR Nombre d'octets 1 octet 2 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 6 7 8 9

Nom Longueur ID Type de commande CR Nombre d'octets 1 octet 2 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5118

valeur de luminosité est 67. Envoyer (Format hexadécimal) Nom Longueur ID Type de commande Commande Valeur1 Valeur2 Valeur3 CR Hex 0x38 0x30 0x35 0x67 0x62 0x30 0x30 0x30 0x0D Répondre (Format hexadécimal) Nom Longueur ID Type de commande Commande Valeur1 Valeur2 Valeur3 CR Hex 0x38 0x30 0x35 0x72 0x62 0x30 0x36 0x37 0x0D

n'est pas prise en charge par ce modèle. Envoyer (Format hexadécimal) Nom Longueur ID Type de commande Commande Valeur1 Valeur2 Valeur3 CR Hex 0x38 0x30 0x35 0x67 0x26 0x30 0x30 0x30 0x0D Répondre (Format hexadécimal) Nom Longueur ID Type de commande CR Hex 0x34 0x30 0x35 0x2D 0x0D119 Rableau Get-Funcon (Foncon-Obtenir) M. Foncon basique Foncon Get Longueur ID Commande Commande Plage de réponse Commentaires Type (ASCII) Code (ASCII) Code (Hex) (Trois octets ASCII) Luminosité 8 g b 62 000 ~ 100 Rétroéclairage *3.2.0 8 a B 42 000 ~ 100 1. Pour les plates- formes Android dont le mode principal est contrôlé par le rétroéclairage et les autres sources qui sont contrôlées par la luminosité.

2. Dérivé du calibrage

des couleurs. *3.2.0 Obtenir-Volume 8 g f 66 000 ~ 100 Obtenir-Muet 8 g g 67 000: Off (Désactiver) 001: Marche (muet) Obtenir-Sélection entrée 8 g j 6A 000 ~ 100 ~

1. 1er chiffre pour la

détection du signal : 0 signifie «pas de signal» ; 1 signifie «signal détecté».

chiffres : Consultez le tableau Set- function Obtenir-état d'alimentation : ALLUMÉ/ VEILLE 8 g l 6C 001: ALLUMÉ 000: VEILLE Obtenir- Télécommande S g n 6E 000: Désactiver 001: Activer 002: Traversant Obtient le statut du mode RCU Verrouillage Obtenir- alimentation 8 g o 6F 000: Déverrouiller 001: Verrouiller Verrouillage Obtenir-bouton) 8 g p 70 000: Déverrouiller 001: Verrouiller Verrouillage Obtenir-menu 8 g l 6C 000: Déverrouiller 001: Verrouiller Obtenir-Accusé 8 g z 7A 000 Cette commande est utilisée pour tester le lien de communica- tion. Obtenir-Thermique 8 g 0 30 000 ~ 100 0~+100 deg C -01~-99 : -1~-99 deg C Obtenir- tempsd'opération *3.2.0 8 g 1 31 000 1. Heures accumulées avec un nombre entier à 6 chiffres (000,001~ 999,999)*3.2.0

réinitialisé lors de la mise à jour du FW et de la réinitialisation d'usine*3.2.2

nouveau format 32 octets*3.2.0 Obtenir-nom d'appareil 8 g 4 34 000 Réponse dans le nouveau format 32 octets*3.2.0120 Obtenir-adresse MAC 8 g 5 35 000 (pour le modèle avec LAN) Réponse dans le nouveau format 32 octets*3.2.0 Obtenir-adresse IP *3.2.0 8 g 6 36 000 (pour le modèle avec LAN) Réponse dans le nouveau format 32 octets*3.2.0 Obtenir-numéro série *3.2.0 8 g 7 37 000 Réponse dans le nouveau format 32 octets*3.2.0 Obtenir-version

*3.2.0 8 g 8 38 000 Réponse dans le nouveau format 32 octets*3.2.0

En supposant que l'heure de fonconnement accumulée est de 123 456 heures Envoyer : 0x 38 30 31 67 31 30 30 30 0D (obtenir les heures de fonconnement) Réponse : 0x 32 30 31 72 31 31 32 33 34 35 36 00 00 … 00 00 0D

2. Exemple pour obtenir le nom d'appareil

En supposant que le nom de l'appareil est CDE-5500 Envoyer : 0x 38 30 31 67 34 30 30 30 0D (Obtenir le nom d'appareil) Réponse : 0x 32 30 31 72 34 43 44 45 2D 35 35 30 30 00 00 … 00 00 0D En supposant que le nom de l'appareil est «NMP-302#1» Envoyer : 0x 38 30 31 67 34 30 30 30 0D (Obtenir le nom d'appareil) Réponse : 0x 32 30 31 72 34 4E 4D 50 2D 33 30 32 23 31 00 00 …00 00 0D

3. Exemple pour obtenir l'adresse MAC

En supposant que l'adresse MAC est 00:11:22:aa:bb:cc Envoyer : 0x 38 30 31 67 35 30 30 30 0D (Obtenir l'adresse MAC) Réponse : 0x 32 30 31 72 35 30 30 31 31 32 32 61 61 62 62 63 63 00 00…00 00

4. Exemple pour obtenir l'adresse IP

En supposant l'adresse IP est 192.168.100.2 Envoyer : 0x 38 30 31 67 36 30 30 30 0D (Obtenir l'adresse IP) Réponse : 0x 32 30 31 72 36 31 39 32 2E 31 36 38 2E 31 30 30 2E 32 00 00…00 00 0D

5. Exemple pour obtenir le numéro de série

En supposant que le numéro de série est ABC180212345 Envoyer : 0x 38 30 31 67 37 30 30 30 0D (Obtenir le numéro de série) Réponse : 0x 32 30 31 72 37 41 42 43 31 38 30 32 31 32 33 34 35 00 00…00 00 0D121

6. Exemple pour obtenir la version FW

En supposant que la version FW est 3.02.001 Envoyer : 0x 38 30 31 67 38 30 30 30 0D (Obtenir la version FW) Réponse : 0x 32 30 31 72 38 33 2E 30 32 2E 30 30 31 00 00…00 00 0D122

Longueur ID Commande Commande Plage de réponse Commentaires Type (ASCII) Code (ASCII) Code (Hex) (Trois octets ASCII) Obtenir-Contraste 8 g a 61 000 ~ 100 Obtenir-Netteté 8 g c 63 000 ~ 100 Obtenir-Couleur 8 g d 64 000 ~ 100 Obtenir-Teinte 8 g e 65 000 ~ 100 Obtenir-rétroéclairage marche/ arrêt 8 g h 68 000: Off (Désactiver) 001: On (Activer) Obtenir-Mode PIP 8 g t 74 000: Désactivé 001: PIP (POP) 002: PBP Obtenir-Entrée PIP 8 g u 75 000 ~ Voir Sélection entrée Obtenir-Mode mosaïque 8 g v 76 000: Désactivé 001: ALLUMÉ (pour le mur vidéo) Obtenir-Compensation mosaïque 8 g w 77 000: Désactivé 001: ALLUMÉ (pour le mur vidéo) Compensation de largeur de cadre Obtenir-mosaïque H par moniteurs V 8 g x 78 01x~09x: Moniteurs H 0x1~0x9: Moniteurs V (pour le mur vidéo)

pour moniteurs V Obtenir- Position mosaïque 8 g y 79 000: Désactivé 001~025 (pour le mur vidéo) Copier l'écran de la position# vers l'affichage identifié Obtenir-Date : Année 8 g

32 Y00~Y00 2 derniers chiffres (20)17~(20)99 Obtenir-Date : Mois 8 g 2 32 M00~M00 2 chiffres Obtenir-Date : Jour 8 g 2 32 D00~M00 2 chiffres Obtenir-Heure : Heure 8 g 3 33 H00~H00 Format 24 h. 2 chiffres Obtenir-Heure : Min 8 g 3 33 M00~M00 2 chiffres Obtenir-Heure : Sec 8 g 3 33 S00~S00 2 chiffres

1. Exemple de réglage de la date

En supposant que la date actuelle de l'achage#01 est : Date : 2017-3/15 Envoyer : 0x 38 30 31 67 32 59 30 30 0D (Obtenir date:année) Réponse : 0x 38 30 31 72 32 59 31 37 0D («Y17») Envoyer : 0x 38 30 31 67 32 4D 30 30 0D (Obtenir date:mois) Réponse : 0x 38 30 31 72 32 4D 30 33 0D («M03») Envoyer : 0x 38 30 31 67 32 44 30 30 0D (Obtenir date:jour) Réponse : 0x 38 30 31 72 32 44 31 35 0D («D15»)123

2. Exemple pour obtenir l'heure

En supposant que l'heure actuelle de l'achage#01 est : Heure : 16:27:59 Envoyer : 0x 38 30 31 67 33 48 30 30 0D (Obtenir l'heure: heures) Réponse : 0x 38 30 31 72 33 48 31 36 0D («H16») Envoyer : 0x 38 30 31 67 33 4D 30 30 0D (Obtenir l'heure: Min) Réponse : 0x 38 30 31 72 33 4D 32 37 0D («M27») Envoyer : 0x 38 30 31 67 33 53 30 30 0D (Obtenir l'heure: Sec) Réponse : 0x 38 30 31 72 33 53 35 39 0D («S59»)

3. Exemple pour obtenir la version RS232

En supposant que la version est 3.0.1 Envoyer : 0x 38 30 31 67 36 30 30 30 0D (Obtenir la version RS232) Réponse : 0x 38 30 31 72 36 33 30 31 0D («301»)124 C. Réponse auto *3.2.1 L'achage enverra automaquement les données/ états mis à jour sans recevoir de requête de l'hôte chaque fois que les données/ états suivants sont modiés par l'ulisateur de l'une des manières suivantes : avec la télécommande, les touches avant ou l'écran tacle.

• Power On/Off (Marche/ Arrêt)

• Input Select (Sélectionnez Entrée)

• Brightness (Luminosité)

• Mute On/Off (Silence activé/ désactivé)125 Mode Pass-through de la télécommande Lorsque le PC met l'achage en mode télécommande Pass through, l'achage doit envoyer un paquet de 7 octets (suivi de «CR») en réponse à l'acvaon du bouton de la télécommande (RCU). Dans ce mode, la télécommande n'a aucun eet sur la foncon d'achage. Par exemple: «Volume+» ne modie pas le volume de l'achage, mais envoie uniquement le code «Volume+» au PC via le port RS-232.

Réponse : (Type de commande=«p») Nom Longueur ID Type de commande Code1 télécom- mande (MSB) Code2 télécom- mande (LSB)

Nombre d'octets 1 octet 2 octet 1 octet 1 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 6 7 Exemple 1 : Télécommande Pass-through lorsque le bouton «VOL+» est appuyé

Envoyer (Format hexadécimal) Nom Longueur ID Type de commande Code1 télécom- mande (MSB) Code2 télécom- mande (LSB)

1. Ce code traversant IR est diérent du code de la touche de télécommande.

2. Ordre spécial des commandes pour la touche POWER (ALIMENTATION) en

mode traversant IR. 2-1. Lorsque l'achage est éteint et reçoit le code IR POWER (ALIMENTATION) : L'achage s'allume tout seul, puis transmet le code POWER (ALIMENTATION) à l'hôte via RS-232.127 2-2. Lorsque l'achage est allumé et reçoit le code IR POWER (ALIMENTATION) : L'acheur transmera le code POWER (ALIMENTATION) à l'hôte via RS-232, puis s'éteindra automaquement. 2-3. Lorsque SET-POWER LOCK (RÉGLER-VERROUILLAGE ALIMENTATION) est acvé, l'achage ne répond pas à un appui sur la touche ALIMENTATION.

3. Le code VOLUME PLUS et VOLUME MOINS est émis de façon répétée lorsque

vous maintenez les touches enfoncées.128 Annexe

Élément Catégorie Modèle IFP6570 IFP8670 Taille de l'écran 64,5 po / 213 cm 85,6 po / 213 cm Signal d’entrée 1 x Type C 1 x HDMI 1 x DisplayPort 1 x PC audio 1 x RJ45 Signal de sore 1 x HDMI 1 x écouteur 1 x SPDIF Sore haut-parleur 10 W x 2, subwoofer 15 W x 1 RS-232 Communicaon RS-232 Alimentaon Tension 100-240 V CA 50/60 Hz Condions de fonconnement Température 32°F à 104°F (0°C à 40°C) Humidité 20% ~ 80% sans condensaon Altude ≤ 2000 m Condion de stockage Température -4°F à 140°F (-20°C à 60°C) Humidité 10% ~ 90% sans condensaon Altude ≤ 2000 m Dimensions Dimensions (mm) 1493 x 883 x 84 1962 x 1146 x 84 Poids Poids (kg) Consommaon électrique Acver 404,19W 702W Désacver < 0,5 W < 0,5 W Les spécicaons sont suscepbles à des modicaons sans préavis.129129

1. Assurez-vous qu'aucun obstacle n'entrave le signal

entre la télécommande et le récepteur.

2. Assurez-vous que les piles de la télécommande sont

installées correctement.

3. Vériez si les piles doivent être remplacées.

L'appareil s'éteint de façon inaendue

1. Assurez-vous que le mode Veille est acvé.

2. Vériez s'il y a une coupure de courant dans votre

3. Allumez l'écran et voyez si le problème provient du

signal et du système de contrôle. Mode PC Problème ou queson Soluons possibles Pas de signal depuis l'ordinateur

1. Vériez les paramètres de l'achage.

2. Vériez la résoluon de l'achage.

3. Ajustez les paramètres de synchronisaon horizontale

et vercale à l'aide du menu OSD. Rayures en arrière-plan

1. Choisissez le réglage automaque.

2. Ajustez l'horloge et la phase.

Couleur incorrecte 1. Vériez la connexion VGA.

2. Réglez les paramètres de chroma, de luminosité et de

contraste. Format non pris en charge

1. Choisissez le réglage automaque.

2. Ajustez les paramètres de l'horloge et la phase.131

La foncon tacle ne fonconne pas.

1. Assurez-vous que les pilotes sont installés

3. Vériez la conguraon et alignez-la.

4. Vériez si le style fonconne correctement.

Aucune image/ aucun signal

1. Vériez l’état de l'alimentaon.

2. Vériez le câble du signal.

3. Vériez que l'ordinateur interne est installé

correctement. L'image n'est pas claire ou est coupé ou disparaît.

1. Vériez le câble du signal.

2. Vériez si d'autres composants électroniques

interrompent le signal. L’image est médiocre 1. Réglez les paramètres de chroma, de luminosité et de contraste dans le menu.

2. Vériez le câble du signal.

Pas de son 1. Appuyez sur le bouton Couper le son/ remere le son.

2. Réglez le volume.

3. Vériez le câble audio.

Un seul haut-parleur fonconne

1. Ajustez la balance des sons dans le menu.

2. Vériez les réglages du panneau de contrôle du son de

3. Vériez le câble audio.

SPDIF et Audio Out (Sore audio) fonconnent uniquement sur les canaux Embed Player (Lecteur intégré), HDMI et DisplayPort (DP).132

• Assurez-vous que l'appareil est éteint et que le câble d’alimentaon est débranché de la prise électrique.

• Ne vaporisez jamais ni ne versez de liquide directement sur l’écran ou le boîer.

• Manipulez délicatement l'appareil, car un appareil de couleur plus sombre, s'il est éraé, peut présenter des marques plus visibles qu'un appareil de couleur plus claire.

• Ne pas uliser le système en connu pendant de longues périodes.

• Essuyez l'écran avec un chion propre, doux et sans peluches. Cela permet d’enlever la poussière et les autres parcules.

• Si l’écran n’est toujours pas propre, neoyez-le en appliquant une pete quanté de produit de neoyage sans ammoniaque et sans alcool sur un chion propre, doux et non pelucheux; puis essuyez l’écran.

• Ulisez un chion doux et sec.

• Si le boîer n’est toujours pas propre, neoyez-le en appliquant une pete quanté de produit de neoyage sans ammoniaque et sans alcool, doux et non abrasif sur un chion propre, doux et non pelucheux; puis essuyez la surface. Clause de non-responsabilité

• ViewSonic® ne recommande pas l’ulisaon de produits de neoyage à base d’ammoniaque ou d’alcool pour le neoyage de l’écran d’achage ou du boîer. Certains produits chimiques de neoyage peuvent endommager l’écran et/ ou le boîer de l'appareil.

• ViewSonic® n’est pas tenu responsable des dommages résultants de l’ulisaon de produits de neoyage à base d’ammoniaque ou d’alcool. Si de la condensaon apparaît entre le verre et le panneau, gardez l'écran allumé jusqu'à ce que l'humidité disparaisse.133

Cee secon aborde toutes les exigences et déclaraons relaves aux réglementaons. Les applicaons correspondantes conrmées doivent correspondre aux équees de la plaque signaléque et aux marquages associés sur l'appareil.

Cet appareil est conforme à l’arcle 15 des Règlements FCC. Son ulisaon est soumise aux deux condions suivantes : (1) cet appareil ne doit pas causer d’interférence nuisible et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant causer un fonconnement non souhaité. Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de classe B, conformément à la secon 15 de la réglementaon de la FCC. Ces limitaons sont spulées aux ns de garanr une protecon raisonnable contre les interférences nuisibles en installaon résidenelle. Cet équipement génère, ulise et peut émere des radiofréquences et, s'il n'est pas installé et ulisé conformément aux instrucons, peut provoquer des interférences nuisibles aux communicaons radio. Cependant, nous ne pouvons garanr que des interférences ne se produiront pas dans une installaon parculière. Si cet appareil cause des interférences nuisibles à la récepon de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l’appareil, nous vous encourageons à prendre une ou plusieurs des mesures correcves suivantes :

• Modier l'orientaon ou la posion de l'antenne de récepon.

• Augmenter l'espace entre l’équipement et le récepteur.

• Brancher l’équipement sur une autre prise ou un autre circuit que celle/celui sur laquelle/lequel le récepteur est branché.

• Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l’aide. Tout changement ou modicaon non expressément approuvé par les autorités responsables de la conformité peut révoquer le droit de l'ulisateur à employer l'appareil en queson.

CAN ICES-3 (B)/NMB-3(B) L’appareil conent l’idenant FCC : 2AFG6-SP20 et l’idenant IC : 2216-SP20 Conformité à la CE pour les pays européens Cet appareil est conforme à la direcve EMC 2014/30/UE et à la direcve sur les basses tensions 2014/35/UE.134

Le label de droite indique la conformité à la directive sur l’élimination des équipements électriques et électroniques 2012/19/UE (DEEE). Il indique l'obligation de NE PAS jeter cet équipement avec les déchets municipaux, mais d'utiliser les systèmes de retour et de collecte conformément à la loi locale.

Ce produit a été conçu et fabriqué conformément à la direcve 2011/65/UE du Parlement et du Conseil Européens concernant la restricon d'ulisaon de certaines substances dangereuses dans les équipements électriques et électroniques (direcve RoHS2) et est réputé respecter les valeurs de concentraon maximale émises par le Comité européen d’ Adaptaon Technique (TAC), comme indiqué ci-dessous : Substance maximale proposée

• L’alliage de cuivre contenant jusqu'à 4% de plomb.

• Le plomb dans les soudures à haute température de fusion (c.-à-d. les alliages à base de plomb contenant 85% ou plus de plomb en poids).

• Les composants électriques et électroniques contenant du plomb dans un verre ou une céramique autres que les céramiques diélectriques des condensateurs, par ex. les disposifs piézoélectroniques, ou dans un composé à matrice de verre ou de céramique.

• Conducteur en céramique diélectrique dans les condensateurs pour une tension nominale de 125V CA ou 250V CC ou plus.135

ENERGY STAR® est un programme volontaire de l'Environmental Protecon Agency des États-Unis qui aide les entreprises et les parculiers à économiser de l'argent et à protéger notre climat grâce à une ecacité énergéque supérieure. Les produits homologués ENERGY STAR® réduisent les émissions de gaz à eet de serre en suivant des direcves strictes en maère d'ecacité énergéque établies par la U.S. Environmental Protecon Agency ( «Agence américaine de protecon de l’environnement»). En tant que partenaire ENERGY STAR®, ViewSonic est déterminé à respecter les direcves ENERGY STAR® et à uliser ce logo sur tous les modèles homologués ENERGY STAR®. Le logo suivant apparaît sur tous les modèles homologués ENERGY STAR® : Les foncons d'économie d'énergie réduisent considérablement la consommaon d'énergie lorsque le produit n'est pas ulisé. L'économie d'énergie permet à l'appareil de passer automaquement en mode «Veille» à faible consommaon électrique après une période d'inacvité dénie. Les foncons d'économie d'énergie basculent également le mode en Veille ou Arrêt dans les 5 minutes suivant la déconnexion de l'ordinateur hôte. Veuillez noter que tout changement dans les réglages d'économie d'énergie augmentera la consommaon d'énergie.

Déclaraon de restricon sur les substances dangereuses (Inde). Ce produit est conforme à la «India E-waste Rule 2011» et interdit l'ulisaon du plomb, du mercure, du chrome hexavalent, des biphényles polybromés et des diphényléthers polybromés à des concentraons supérieures à 0,1% en poids et à 0,01% en poids pour le cadmium, à l'excepon des exempons dénies dans l'annexe 2 de la règle.

ViewSonic® respecte l'environnement et se consacre au travail et à la vie dans le respect de l'écologie. Merci de faire pare d'une informaque plus intelligente et plus écologique. Veuillez visiter le site Internet de ViewSonic® pour en savoir plus. USA et Canada : http://www.viewsonic.com/company/green/recycle-program/ Europe : http://www.viewsoniceurope.com/eu/support/call-desk/ Taiwan : https://recycle.epa.gov.tw/136 Informaons de copyright Copyright© ViewSonic® Corporaon, 2019. Tous droits réservés. Macintosh et Power Macintosh sont des marques commerciales déposées de Apple Inc. Microso, Windows et le logo Windows sont des marques commerciales déposées de Microso Corporaon aux États-Unis et dans d'autres pays. ViewSonic®, le logo aux trois oiseaux, OnView, ViewMatch et ViewMeter sont des marques déposées de ViewSonic® Corporaon. VESA est une marque déposée de Video Electronics Standards Associaon. DPMS, DisplayPort et DDC sont des marques déposées de VESA. Clause de non-responsabilité : ViewSonic® Corporaon ne saurait être tenu responsable des erreurs ou omissions techniques ou éditoriales contenues dans le présent document, ni des dommages directs ou indirects résultant de la fourniture de ce matériel ou des performances ou de l'ulisaon de ce produit. Dans un but d'amélioraon connue du produit, ViewSonic® Corporaon se réserve le droit de modier les spécicaons du produit sans préavis. Les indicaons contenues dans ce document peuvent évoluer sans préavis. Aucune pare de ce document ne peut être copiée, reproduite ou transmise de quelque façon que ce soit, quelle qu'en soit la raison, sans la permission écrite préalable de ViewSonic® Corporaon. IFP70_UG_FRN_1a_20191023137 Assistance client Pour de l’assistance technique ou un service sur les produits, consultez le tableau ci-dessous ou contactez votre revendeur. Vous aurez besoin du numéro de série du produit. Pays/ Région Site Internet Pays/ Région Site Internet

ViewSonic® garant que ses produits sont exempts de défauts matériels et de fabricaon, pendant la période de garane. Si un produit présente un défaut matériel ou de fabricaon pendant la période de garane, ViewSonic® pourra, à sa seule discréon, et comme unique recours pour vous, réparer le produit ou le remplacer par un produit similaire. Le produit de remplacement ou les pièces peuvent comporter des pièces ou des composants recyclés ou remis à neuf. L'appareil, les pièces ou les composants réparés ou remplacés seront couverts pendant la durée restante sur la garane limitée iniale du client et la période de garane ne sera pas prolongée. ViewSonic® n'ore aucune garane pour les logiciels ers fournis avec le produit ou installés par le client, ni pour l'installaon de pièces ou de composants matériels non autorisés (par ex. des lampes de projecteur). (Veuillez vous reporter à : la secon «Ce que la garane exclue et ne couvre pas»).

Cee garane est uniquement valable pour le premier acquéreur.

• Tout produit sur lequel le numéro de série a été endommagé, modié ou supprimé.

• Les dommages, détérioraons ou dysfonconnements résultant de : Accident, mauvaise ulisaon, négligence, incendie, inondaon, foudre ou autres catastrophes naturelles, modicaon du produit non autorisée ou non-respect des instrucons fournies avec le produit. Réparaon ou tentave de réparaon par une personne non autorisée par ViewSonic®. Les dommages et les pertes de données de programmes quelconques, et les supports de stockage amovibles. Usure normale. Retrait ou installaon du produit.

• Les pertes de logiciels ou de données survenant pendant la réparaon ou le remplacement.

• Tout dommage du produit dû au transport.

• Les causes externes au produit, telles que variaons ou pannes électriques.

• Ulisaon de fournitures ou de pièces ne respectant pas les spécicaons de ViewSonic.

• Le fait que le propriétaire n’eectue pas l’entreen périodique du produit tel que décrit dans le guide d’ulisaon.

• Toute autre cause sans rapport avec un défaut du produit.139

• Les dommages causés par des images staques (non animées) achées pendant de longues périodes (également appelées images rémanentes).

• Les logiciels - Tout logiciel ers fourni avec le produit ou installé par le client.

• Les matériels/ accessoires/ pièces/ composants - L’installaon de matériel, d'accessoires, de consommables ou de composants non autorisés (par ex : lampes de projecteur).

• Les dégâts ou détérioraons du revêtement de surface de l'écran en raison d'un neoyage inapproprié, comme décrit dans le Guide d'ulisaon du produit.

• Les frais de dépose, d'installaon et de conguraon, y compris le montage mural du produit.

• Pour toute informaon concernant les services sous garane, veuillez contacter le service d'assistance client ViewSonic® (Veuillez consulter la page «Assistance client»). Vous devrez fournir le numéro de série de votre produit.

• Pour bénécier de la garane, vous devrez fournir : (a) le reçu de vente daté original, (b) votre nom, (c) votre adresse, (d) une descripon du problème et (e) le numéro de série du produit.

• Amener ou expédier le produit franco de port dans l'emballage d'origine à un centre de service agréé ViewSonic® ou à ViewSonic®.

• Pour de plus amples informaons ou le nom du centre de services ViewSonic® le plus proche, veuillez contacter ViewSonic®.

Il n'existe aucune garane, explicite ou implicite, s'étendant au-delà de la descripon contenue dans le présent document, y compris la garane implicite de qualité marchande et d'adéquaon à un usage parculier.140 Smart White Board Warranty Term Template In UG VSC_TEMP_2013 Exclusion de dommages : La responsabilité de ViewSonic est limitée au coût de réparaon ou de remplacement du produit. ViewSonic® ne saurait être tenu responsable de :

• Dommages à d'autres biens causés par un défaut dans le produit, dommages résultant d'une gêne, perte d'usage du produit, perte de temps, perte de prots, perte d'opportunités commerciales, perte de clientèle, interférence dans les relaons commerciales ou toute autre perte commerciale, même si le client a été aver de la possibilité de tels dommages.

• Tout autre dommage, indirect, consécuf ou autre.

• Tout plainte contre le client émanant de toute autre pare.

• Réparaon ou tentave de réparaon par une personne non autorisée par ViewSonic®.

Cee garane vous donne des droits légaux spéciques et vous pouvez également avoir d'autres droits, variant d'un état à l'autre. Certains états n'autorisent pas les limitaons sur les garanes implicites et/ ou n'autorisent pas l'exclusion des dommages indirects ou consécufs, par conséquent les limitaons et exclusions menonnées ci-dessus peuvent ne pas s'appliquer à vous. Ventes hors des États-Unis et du Canada : Pour des informaons et des services de garane sur les produits ViewSonic® vendus hors des États-Unis et du Canada, veuillez contacter ViewSonic® ou votre revendeur ViewSonic® local. La période de garane de ce produit en Chine connentale (Hong Kong, Macao et Taïwan exclus) est soumise aux termes de la Carte de Garane et de Maintenance. Pour les ulisateurs en Europe et en Russie, des informaons détaillées sur la garane proposée peuvent être trouvés sur : hp://www.viewsonic.com/eu/ sous «Informaons relaves à l’assistance / la garane».141

ViewSonic® garant que ses produits sont exempts de défauts matériels et de fabricaon, dans le cadre d'une ulisaon normale, pendant la période de garane. Si un produit présente un défaut matériel ou de fabricaon pendant la période de garane, ViewSonic® pourra, à sa seule discréon, réparer le produit ou le remplacer par un produit similaire. Le produit de remplacement ou les pièces peuvent comporter des pièces, des composants ou des accessoires recyclés ou remis à neuf.

Cee garane est uniquement valable pour le premier acquéreur.

• Tout produit sur lequel le numéro de série a été endommagé, modié ou supprimé.

• Les dommages, détérioraons ou dysfonconnements résultant de : Accident, mauvaise ulisaon, négligence, incendie, inondaon, foudre ou autres catastrophes naturelles, modicaon du produit non autorisée, tentave de réparaon non autorisée ou non-respect des instrucons fournies avec le produit. Causes externes au produit, telles que variaons ou pannes électriques. Ulisaon de fournitures ou de pièces ne respectant pas les spécicaons de ViewSonic®. Usure normale. Toute autre cause sans rapport avec un défaut du produit.

• Tout produit présentant un état communément appelé «brûlure d'image», résultant de l'achage d'une image staque sur le produit pendant une longue période.

• Frais de dépose, d'installaon, d'assurance et de service d'installaon.142

Pour toute informaon concernant les services sous garane, veuillez contacter le service d'assistance client ViewSonic® (Veuillez consulter la page jointe «Assistance client»). Vous devrez fournir le numéro de série de votre produit. Enregistrez donc les informaons relaves au produit dans l'espace fourni ci-dessous sur votre achat pour ulisaon ultérieure. Veuillez conserver votre reçu comme preuve d'achat an d’appuyer la demande de garane. Pour votre informaon Nom du produit : Numéro de modèle : Numéro de document : Numéro de série : Date d'achat : Achat d’extension de garane ? (O/N) Le cas échéant, à quelle date la garane expire-t-elle ?

• Pour bénécier de la garane, vous devrez fournir (a) le reçu de vente daté original, (b) votre nom, (c) votre adresse, (d) une descripon du problème et (e) le numéro de série du produit.

• Amener ou expédier le produit dans l'emballage d'origine à un centre de service agréé ViewSonic®.

• Les frais de transport aller-retour pour les produits sous garane seront à la charge de ViewSonic®.

Il n'existe aucune garane, explicite ou implicite, s'étendant au-delà de la descripon contenue dans le présent document, y compris la garane implicite de qualité marchande et d'adéquaon à un usage parculier. Exclusion de dommages : La responsabilité de ViewSonic® est limitée au coût de réparaon ou de remplacement du produit. ViewSonic® ne saurait être tenu responsable de :

• Dommages à d'autres biens causés par un défaut dans le produit, dommages résultant d'une gêne, perte d'usage du produit, perte de temps, perte de prots, perte d'opportunités commerciales, perte de clientèle, interférence dans les relaons commerciales ou toute autre perte commerciale, même si le client a été aver de la possibilité de tels dommages.

• Tout autre dommage, indirect, consécuf ou autre.

• Tout plainte contre le client émanant de toute autre pare.
