MODE D'EMPLOI LA40A550P1R SAMSUNG

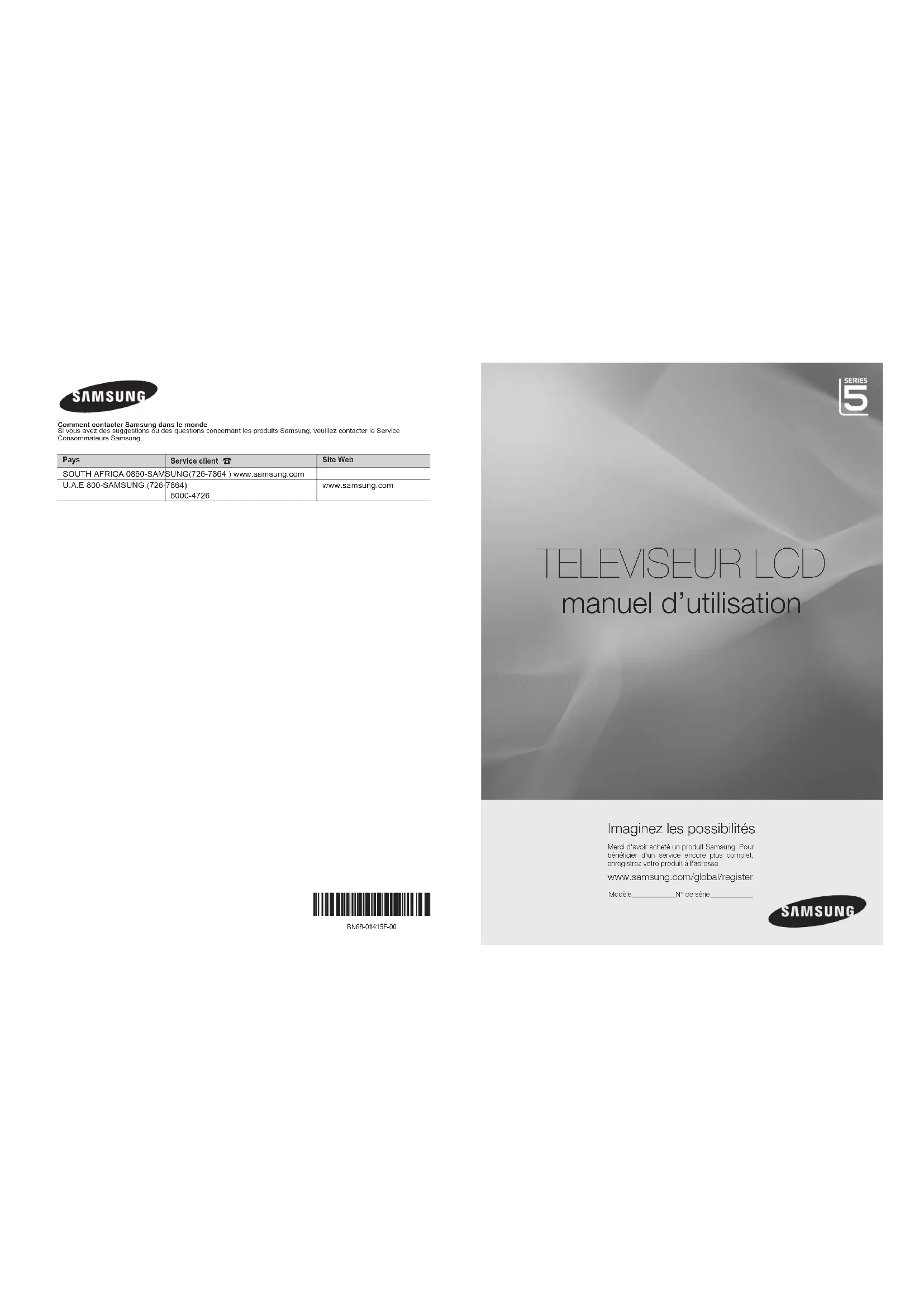

TELEVISEUR LCD manuel d’utilisation Imaginez les possibilités Merci d'avoir acheté un produit Samsung. Pour bénéficier d'un service encore plus complet, enregistrez votre produit à l'adresse www.samsung.com/global/register Modèle N° de série BN68-01415F-00Comment contacter Samsung dans le mondeSi vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung. Pays Service client Site Web SOUTH AFRICA 0860-SAMSUNG(726-7864 ) www.samsung.com U.A.E 800-SAMSUNG (726-7864) 8000-4726 www.samsung.com BN68-01415F-Cover.indd 1 2008-02-28 2:58:22© 2008 Samsung Electronics Co., Ltd. All rights reserved. Précautions à prendre lors de l’affichage d’une image fixe Une image fixe peut causer des dommages irrémédiables à l’écran du téléviseur.

• N’affichez pas une image fixe sur l’écran LCD plus de 2 heures. Cela pourrait provoquer une rémanence de l’image à l’écran. Cette rémanence de l’image est également appelée “brûlure de l’écran”. Pour éviter une telle rémanence de l’image à l’écran, réduisez la luminosité et le contraste de l’écran lorsque vous laissez une image fixe affichée.

Regarder l’écran LCD du téléviseur en format 4:3 pendant une longue période peut laisser des traces de bordures à gauche, à droite et au centre de l’écran, à cause de la différence d’émission de lumière sur l’écran. La lecture d’un DVD ou l’utilisation d’une console de jeu peut avoir un effet similaire sur l’écran. Les dommages provoqués par les effets qui précèdent ne sont pas couverts par la garantie.

• L’affichage d’images fixes de jeux vidéo et d’ordinateurs pendant plus longtemps qu’une période spécifique peut provoquer des rémanences. Pour éviter cela, réduisez la “luminosité” et le “contraste” lors de l’affichage d’images fixes. BN68-01415F-00Fre-0228.indd 1 2008-02-28 4:43:37Français - 1 Sommaire

BRANCHEMENT ET INSTALLATION DE VOTRE TELEVISEUR

• Liste des pièces p. 2
• Installation du support p. 2
• Installation du support mural p. 2
• Présentation du panneau de comman p. 3
• Présentation du panneau de branchement p. 4
• Présentation de la télécommande p. 6
• Insertion des piles dans la télécommande p. 7
• Mise en marche et arrêt p. 7
• Mise en mode veille de votre téléviseur p. 7
• Afchage des menus p. 8
• Utilisation du bouton TOOLS p. 8
• Plug & Play p. 9

• Mémorisation automatique des canaux p. 10
• Mémorisation manuelle des canaux p. 11
• Ajout/Verrouillage de canaux p. 12
• Organisation des canaux mémorisés p. 13
• Attribution de noms aux canaux p. 13
• Réception des canaux grâce à la syntonisation ne p. 14

• Changement de la norme Image p. 15
• Réglage de l’image personnalisée p. 16
• Réglages des détails de l’image p. 16
• Reinitialisation des paramètres d’image à leur valeur par défaut p. 17
• Conguration de l’option Picture p. 18
• Afchage Picture In Picture (PIP) p. 20

Fonctions audio ................................................ 21 Sélection du mode Son .................................... 22 Branchement du casque (vendu séparément) . 22

Réglage et afchage de l’heure actuelle .......... 23 Réglage du minuteur de mise en veille ............ 23 Mises en marche et arrêt automatiques de votre téléviseur ................................................. 24

• Choix de la langue p. 24
• Mélodie / Divertissement / Mode éco p. 25
• Sélection de la source p. 27
• Modication du nom de la source d’entrée p. 27

• Conguration de votre logiciel PC (basée sur Windows XP) p. 28
• Modes d’afchage p. 28
• Conguration du téléviseur avec le PC p. 29
• WISELINK Utilisation de la fonction WISELINK p. 30
• Utilisation du menu WISELINK p. 31
• Utilisation de la liste PHOTO (JPEG) p. 32
• Utilisation de la liste MP3 p. 35
• Utilisation du menu Conguration ANNEXE Qu’est-ce que Anynet p. 36

• Fonction de télétexte p. 43
• Fixation murale (vendu séparément) p. 45
• Utilisation du verrouillage Kensington antivol (en fonction du modèle) p. 46
• Dépannage : Avant de contacter le personnel du service d’assistance p. 47
• Spécications techniques et environnementales p. 48

Français - 1 Symboles Appuyer Remarque Bouton d’accès rapide BN68-01415F-00Fre-0228.indd 1 2008-02-28 4:43:38Français - 2 Liste des pièces Vériez que les éléments suivants sont inclus avec votre téléviseur LCD. S’il manque des éléments, contactez votre revendeur. Télécommande / Piles (AAA x 2) Cordon d’alimentation Bouchon - Base Vis de pied X 4 Support Chiffon de nettoyage ♦ Manuel d’utilisation ♦ Carte de garantie ♦ Manuel de sécurité ♦ Cartes d’enregistrement Carte de garantie/ Manuel de sécurité / Cartes d’enregistrement (Non disponibles dans tous les pays) Selon le modèle, il se peut que le socle et les vis ne soient pas inclus.

1. Connectez votre téléviseur LCD et le support.

Le téléviseur doit être soulevé par plusieurs personnes. Assurez-vous de distinguer la partie avant de la partie arrière du support lorsque vous les assemblez.

2. Fixez deux vis à l’emplacement 1 puis deux autres à l’emplacement 2.

Mettez le produit à la verticale et serrez les vis. Si vous serrez les vis alors que le téléviseur LCD est à l’horizontale, il est possible qu’il penche d’un côté. Le socle est installé pour les modèles dont la taille de l’écran est de 37 pouces ou plus.

Installation du support mural Les élements du support mural (vendus séparément) permettent de xer le téléviseur au mur. Pour plus d’informations sur l’installation du support mural, reportez-vous aux instructions fournies avec les élements du support mural. Faites appel à un technicien pour installer la xation murale. Samsung Electronics ne saurait être tenu responsable de tout dommage sur le produit ni de toute blessure subie par vous ou par d’autres personnes si vous choisissez d’effectuer l’installation murale. N’installez pas votre kit de montage mural lorsque votre téléviseur est en fonctionnement. Une blessure par choc électrique pourrait en résulter. Enlevez le support, bouchez l’orice de la base et fermez à l’aide de deux vis.

M4 X L16 BN68-01415F-00Fre-0228.indd 2 2008-02-28 4:43:39Français - 3 Présentation du panneau de comman La couleur et la forme du produit peuvent varier en fonction du modèle.

Témoin d’alimentation Clignote et s’éteint lorsqu’il est sous tension et s’allume en mode Veille.

(Alimentation) Permet d’allumer et d’éteindre le téléviseur.

Capteur de la télécommande Dirigez la télécommande vers ce point du téléviseur.

Haut-parleurs Afche un menu de toutes les sources d’entrée disponibles (TV, AV1, AV2, S-Vidéo, Composant1, Composant2, PC, HDMI1, HDMI2 et HDMI3). Dans le menu à l’écran, untilisez ce bouton de la même façon que le bouton ENTER de votre télécommande.

MENU Permet d’afcher le menu des fonctions de votre téléviseur sur l’écran.

- VOL + Permet d’augmenter ou de baisser le volume. Dans le menu à l’écran, utiliser les boutons - VOL + de la même façon que les boutons et de la télécommande.

Permet de changer de canal. Dans le menu à l’écran, utiliser les boutons de la même façon que les boutons ▼ et ▲ de la télécommande. (Vous pouvez allumer votre téléviseur sans votre télécommande à l’aide de ces boutons.)

Boutons en façade Touchez les boutons pour les actionner. BN68-01415F-00Fre-0228.indd 3 2008-02-28 4:43:40Français - 4 Présentation du panneau de branchement Lorsque vous branchez un périphérique externe à votre téléviseur, assurez-vous que celui-ci est éteint. Lorsque vous branchez un périphérique externe, faites correspondre les couleurs de la borne de connexion et du câble.

Pour raccorder la prise de sortie vidéo et audio de votre PC.

Branchement de périphériques audio/vidéo externes (AV IN 1) Branchez un câble RCA à un périphérique audio/vidéo externe approprié tel qu’un magnétoscope, un lecteur DVD ou un caméscope. Branchez les câbles audio RCA sur la prise “R - AUDIO – L” située à l’arrière du téléviseur et leurs autres extrémités sur les prises de sortie audio correspondantes du périphérique audio/vidéo.

3 HDMI IN 1, HDMI IN 2, HDMI IN 3

Prend en charge les connexions entre des périphériques audio/vidéo compatibles HDMI (boîtiers décodeurs, lecteurs DVD). Aucune connexion audio supplémentaire n’est nécessaire pour une connexion HDMI - HDMI. Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la borne HDMI IN 2. Qu’est-ce que HDMI ? “High Denition Multimedia interface” permet la transmission de données vidéo numériques haute dénition et plusieurs canaux de son numérique. Le terminal HDMI/DVI prend en charge la connexion DVI vers un périphérique raccordé avec le câble adéquat (non fourni). La différence entre HDMI et DVI est que le périphérique HDMI est plus petit, est équipé de la fonction de codage HDCP (High Bandwidth Digital Copy Protection), et gère le son numérique multicanal. Le téléviseur peut n’émettre aucun son et les images peuvent s’afcher avec une couleur anormale lorsque des lecteurs DVD/décodeurs/récepteurs satellite avec des versions du mode HDMI antérieures à HDMI 1.3 sont branchés. Lorsque vous branchez un câble HDMI doté d’une version antérieure et qu’aucun son n’est émis, branchez le câble HDMI à la prise HDMI IN 2 et les câbles audio aux prises DVI IN (HDMI2) [R-AUDIO-L] situées à l’arrière du téléviseur. Dans ce cas, contactez la société qui fournit le lecteur DVD/décodeur câble/récepteur satellite an de conrmer votre version HDMI, puis demandez une mise à jour du micrologiciel. Les câbles HDMI d’une version autre que 1.3 peuvent provoquer des nuisances à l’écran ou une absence d’image.

La couleur et la forme du produit peuvent varier en fonction du modèle.

Entrée de l’alimentation [Prises du panneau latéral]

ANT IN An de retransmettre correctement les canaux de télévision, le téléviseur doit recevoir un signal depuis l’une des sources suivantes : une antenne extérieure / un réseau de télévision câblée / un réseau par satellite.

SERVICE Connectez-le à la prise du support de montage mural en option. Cette fonction vous permet d’ajuster l’angle de visualisation du téléviseur à l’aide de la télécommande.

WISELINK Connectez un périphérique de stockage de masse USB pour afcher les chiers photo (JPEG) et écouter des chiers audio (MP3).

S-VIDEO ou VIDEO / R-AUDIO-L Branchez un câble RCA ou S-VIDEO à un périphérique audio/vidéo externe approprié tel qu’un magnétoscope, un lecteur DVD ou un Caméscope. Branchez les câbles audio RCA sur la prise “R - AUDIO -L” du téléviseur et leurs autres extrémités sur les prises de sortie audio correspondantes du périphérique audio/vidéo.

Prise casque Vous pouvez brancher un casque à la prise casque du téléviseur. Lorsque le casque est branché, les haut-parleurs intégrés n’émettent plus de son.

9 AUDIO OUT [R-AUDIO-L]

Branchez les câbles audio RCA au connecteur AUDIO OUT [R-AUDIO-L] situé à l’arrière de votre poste et aux connecteurs d’entrée audio correspondants sur l’amplicateur ou le système Home Cinema. 0 COMPONENT IN 1, 2 Branchez les câbles composants vidéo (en option) au connecteur de composant (“PR”, “PB”, “Y”) à l’arrière de votre téléviseur et les autres extrémités aux connecteurs de sortie vidéo du composant correspondants sur le lecteur DVD. Si vous souhaitez brancher à la fois le boîtier décodeur et le lecteur DVD, vous devez brancher le boîtier décodeur au lecteur DVD et le lecteur DVD au connecteur de composant (“Y”, “PB”, “PR”) de votre téléviseur. Les connecteurs Y, PB et PR de vos appareils composants (lecteur DVD) sont parfois désignés par les lettres Y, B-Y et R-Y ou Y, Cb et Cr. Branchez les câbles audio RCA (en option) sur la prise “R - AUDIO - L” située à l’arrière du téléviseur et leurs autres extrémités sur les prises de sortie audio correspondantes du lecteur DVD.

Verrouillage Kensington (en fonction du modèle) Le verrouillage Kensington (en option) est un dispositif utilisé pour xer physiquement le système dans le cas d’une utilisation dans un endroit public. Si vous désirez utiliser un dispositif de verrouillage, contactez le revendeur où vous avez acheté le téléviseur. L’emplacement du verrou Kensington peut varier en fonction du modèle.

BN68-01415F-00Fre-0228.indd 5 2008-02-28 4:43:40Français - 6 Présentation de la télécommande 1 Bouton de mise en veille du téléviseur. 2 Permet de sélectionner directement le mode TV. 3 Pavé numérique pourPavé numérique pour l’accès direct aux canaux. 4 Sélection de canaux à 1 ou 2 chiffres. 5 +: Augmentation du volume. -: Réduction du volume. 6 Arrêt temporaire du son.Arrêt temporaire du son. 7 Affiche le menu “Liste desAffiche le menu “Liste des chaînes” à l’écran. 8 Permet de sélectionnerPermet de sélectionner rapidement les fonctions fréquemment utilisées. 9 Affiche les informationsAffiche les informations relatives au programme en cours. 0 Boutons de couleur :Boutons de couleur : utilisez ces boutons dans la liste des canaux, WISELINK, etc. @ Permet de sélectionnerPermet de sélectionner l’affichage et les modes son en option pour le sport, le cinéma et les jeux. # Utilisez ces boutons enUtilisez ces boutons en mode DMA, WISELINK et Anynet+. ( : cette télécommande peut être utilisée pour contrôler les enregistreurs Samsung avec la fonction Anynet+.) $ Sélection de la sourceSélection de la source disponible. % Chaîne précédente. ^ P<: chaîne suivante. P>: chaîne précédente. & Pour afficher le menuPour afficher le menu principal à l’écran.

• Cette fonction vous permet de visualiser des photos et d’écouter des chiers musicaux à partir d’un périphérique externe. ( Revient au menuRevient au menu précédent. ) Permet de commander lePermet de commander le curseur dans le menu. a Permet de quitter le menuPermet de quitter le menu affiché à l’écran. b Utilisez ce paramètre lorsque vous connectez un appareil SAMSUNG DMA (Digital Media Adapter) via une interface HDMI et basculez en mode DMA. (Le bouton DMA est en option.) Pour plus d’informations sur les procédures de fonctionnement, reportez- vous au manuel d’utilisation de l’appareil DMA. Ce bouton est disponible si la fonction “Anynet+ (HDMI- CEC)” est “Marche” (voir page 38). c Sélection de la taille deSélection de la taille de l’image. d Permet d’accéder directement aumode HDMI e Sélection de l’effet sonore Fonctions télétexte 2 Quitte l’afchage télétexte. 7 Mémorisation télétexte. 8 Sélection de la taille du télétexte. 9 Activation du télétexte. 0 Sélection des rubriques Fastext. ! Choisissez Teletext, Double, ou Mix. $ Sélection du mode télétexte. (LIST/FLOF) % Page secondaire télétexte. ^ P<: page télétexte suivante. P>: page télétexte précédente. & Index télétexte. ( Pause télétexte. a Annulation du télétexte. Une lumière intense peut affecter le bon fonctionnement de la télécommande.

BN68-01415F-00Fre-0228.indd 6 2008-02-28 4:43:41Français - 7 Insertion des piles dans la télécommande

1. Soulevez le couvercle situé à l’arrière de la télécommande comme indiqué sur

2. Placez-y deux piles AAA.

Assurez-vous que les pôles “+” et “-” des piles correspondent au schéma situé à l’intérieur du compartiment.

3. Remettez le couvercle en place.

Retirez les piles et stockez-les dans un endroit frais et sec si vous n’utilisez pas la télécommande pendant longtemps. Si la télécommande ne fonctionne pas :

1. Le téléviseur est-il sous tension ?

2. Les bornes + et - des piles ne sont-elles pas inversées ?

3. Les piles sont-elles déchargées ?

4. Le cordon d’alimentation est-il débranché ou y a-t-il une panne de courant ?

5. Une lampe uorescente ou néon est-elle allumée à proximité ?

Mise en marche et arrêt Le câble relié au secteur est xé à l’arrière du téléviseur/moniteur.

1. Branchez le cordon d’alimentation sur une prise secteur appropriée.

Le voyant de veille s’allume sur le téléviseur.

2. Appuyez sur le bouton de votre téléviseur.

Vous pouvez également appuyer sur le bouton POWER ou sur le bouton TV de votre télécommande pour allumer le téléviseur. Le dernier programme que vous avez regardé est automatiquement re-sélectionné.

3. Appuyez sur le bouton numérique (de 0 à 9) ou le bouton canal suivant/précédent (</>) de la

télécommande ou sur le bouton de votre téléviseur. Lorsque vous allumez le téléviseur pour la première fois, vous devrez choisir la langue dans laquelle vous souhaitez que les menus s’afchent.

4. Pour éteindre votre téléviseur, appuyez de nouveau sur le bouton POWER .

Mise en mode veille de votre téléviseur Vous pouvez mettre votre téléviseur en mode Veille an de réduire la consommation électrique. Le mode veille peut être utile si vous souhaitez éteindre votre téléviseur temporairement (pendant un repas par exemple).

1. Appuyez sur le bouton POWER de la télécommande.

L’écran s’éteint et un voyant de veille rouge apparaît sur votre téléviseur.

2. Pour rallumer le téléviseur, appuyez de nouveau sur le bouton POWER , les boutons numériques (de

0 à 9), le bouton TV ou les boutons canal suivant/précédent (</>). Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous êtes en vacances par exemple). Il est conseillé de débrancher le téléviseur du secteur et de l’antenne.

1. Une fois l’appareil allumé, appuyez sur le bouton MENU.

Le menu principal apparaît à l’écran. Plusieurs icônes s’afchent sur le côté gauche du menu: Image, Son, Canal, Conguration, Entrée.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l’une des

icônes. Appuyez ensuite sur le bouton ENTER pour accéder au sous-menu de l’icône.

3. Appuyez sur le bouton EXIT pour quitter le menu.

Les menus disparaissent de l’écran après environ une minute.

Utilisation du bouton TOOLS Vous pouvez utiliser le bouton TOOLS pour sélectionner simplement et rapidement les fonctions que vous utilisez le plus souvent. Le menu “Outils” change en fonction du mode d’entrée externe affiché.

1. Utilisation du bouton TOOLS.

Le menu “Outils” s’afche.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un menu.

3. Appuyez sur les boutons ▲/▼/◄/► ENTER pour afcher,

changer ou utiliser les éléments sélectionnés. Pour une description plus détaillée de chaque fonction, reportez-vous à la page correspondante. Anynet+ (HDMI-CEC), Reportez-vous aux pages 38 Mode Image , Reportez-vous aux pages 15 Mode Son, Reportez-vous aux pages 21 Veille, Reportez-vous aux pages 23 SRS TS XT, Reportez-vous aux pages 21 Mode éco., Reportez-vous aux pages 26 Dual l-ll, Reportez-vous aux pages 22 PIP, Reportez-vous aux pages 20 Réglage Automatique, Reportez-vous aux pages 29

OutilsAnynet+ (HDMI-CEC)Mode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. : ArrêtDual l-ll : MonoDéplacer Entrer QuitterImage Mode : Standard Rétroéclairage 7Contraste 95 Luminosité 45 Netteté 10 Couleur 50 Teinte V50 R50 Réglages des détails sPlus

Déplacer Entrer Retour BN68-01415F-00Fre-0228.indd 8 2008-02-28 4:43:42Français - 9 Plug & Play Lorsque vous allumez le téléviseur pour la première fois, plusieurs réglages de base s’effectuent l’un après l’autre de manière automatique. Les réglages disponibles sont les suivants.

1. Appuyez sur le bouton POWER de la télécommande.

Le message “Start Plug & Play” s’afche et la mention “OK” est sélectionnée.

2. Sélectionnez la langue souhaitée en appuyant sur le bouton

ou . Appuyez sur le bouton ENTER pour conrmer votre choix.

Appuyez sur les boutons ou pour sélectionner “Enr. démo” ou “Util. domicile”, puis sur le bouton ENTER . Nous vous recommandons de régler le téléviseur sur le mode “Util. domicile” pour une meilleure qualité d’image dans votre environnement personnel. Le mode “Enr. démo” n’est prévu que pour un usage en magasins. Si l’unité est accidentellement dénie sur le mode “Enr. démo” et que vous souhaitez revenir au mode “Util. domicile” (Standard): Appuyez sur le bouton Volume du téléviseur. Lorsque l’OSD du volume s’afche, appuyez pendant 5 secondes sur le bouton MENU du téléviseur.

4. Le message “Vérier l’entrée de l’antenne.” s’afche s’afche et la mention “OK” est alors sélectionnée.

Appuyer sur le bouton ENTER . Veuillez vérier que le câble de l’antenne est correctement branché.

5. Sélectionnez la zone appropriée en appuyant sur le bouton ou .

Appuyez sur le bouton ENTER pour conrmer votre choix.

Le menu “Mémorisation Auto” s’afche et l’option “Démarrer” est sélectionnée. Appuyez sur le bouton ENTER

La recherche de canaux démarrera et se terminera automatiquement. Appuyez sur le bouton ENTER à tout moment pour interrompre la mémorisation. Une fois que tous les canaux disponibles sont mémorisés, le menu “Réglage Horloge” s’afche.

7. Appuyez sur le bouton ENTER .

Sélectionnez “Mois”, “Date”, “Année”, “Heure”, “Minute” ou “am/pm” en appuyant sur le bouton ou . Sélectionnez les “Mois”, “Date”, “Année”, “Heure”, “Minute” ou “am/pm” en appuyant sur le bouton ou . Vous pouvez également dénir les paramètres “Mois”, “Date”, “Année”, “Heure” et “Minute” à l’aide du pavé numérique de la télécommande.

8. Appuyez sur le bouton ENTER pour conrmer votre réglage. Le message “Protez de votre

visionnage” s’afche. Lorsque vous avez terminé, appuyez sur le bouton ENTER . Même sans pression sur le bouton ENTER , le message disparaît automatiquement après quelques secondes. Langue : Sélectionnez votre langue. Zone: Sélectionnez votre pays ou zone. Mémorisation Auto : Balaie et mémorise automatiquement tous les canaux disponibles dans votre zone. Réglage Horloge : Pour régler l’heure actuelle du téléviseur.

BN68-01415F-00Fre-0228.indd 9 2008-02-28 4:43:42Français - 10 Si vous souhaitez réinitialiser cette fonction...

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Conguration” puis appuyez sur le bouton ENTER .

2. Appuyez de nouveau sur le bouton ENTER pour sélectionner

le mode “Plug & Play”. Pour plus d’informations concernant le réglage des options, reportez-vous à la page 9. La fonction “Plug & Play” est uniquement disponible en mode TV. Mémorisation automatique des canaux Mémorisation manuelle des canaux

Mémorisation automatique des canaux Vous pouvez chercher les plages de fréquence disponibles par balayage (leur disponibilité dépend de votre zone). Il est possible que les numéros de programme attribués automatiquement ne correspondent pas aux numéros de programme souhaités ou réels. Vous pouvez toutefois trier les numéros manuellement et supprimer les canaux que vous ne souhaitez pas regarder.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur les boutons ou pour sélectionner “Canal” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ENTER pour sélectionner “Zone”.

3. Sélectionnez le zone approprié en appuyant sur les boutons ou .

Appuyez sur le bouton ENTER pour conrmer votre choix.

4. Appuyez sur les boutons ou pour sélectionner “Mémorisation Auto” puis appuyez sur le bouton

5. Appuyez sur le bouton ENTER .

Le téléviseur commence à mémoriser tous les canaux disponibles. Appuyez sur le bouton ENTER à tout moment pour interrompre le processus de mémorisation et retourner au menu “Canal”.

6. Une fois que tous les canaux disponibles sont mémorisés, le menu “Tri des canaux” s’afche.

(Reportez-vous aux pages 13)

CanalZone : Asie/Eur. occ. Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin Déplacer Entrer RetourEntrer RetourPlug & PlayDémarrer Plug & PlayEntrer Retour

Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Déplacer Entrer Retour BN68-01415F-00Fre-0228.indd 10 2008-02-28 4:43:43Français - 11 Mémorisation manuelle des canaux Vous pouvez mémoriser les canaux de télévision, y compris ceux reçus via les réseaux câblés. Lors de la mémorisation manuelle des canaux, vous pouvez choisir. ♦ de mémoriser ou non chaque canal trouvé. ♦ le numéro du programme qui vous servira à identifier chaque canal mémorisé.

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Canal”, puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner

“Mémorisation Manuelle”, puis appuyez sur le bouton ENTER .

3. Sélectionnez l’option désirée en appuyant sur le bouton

▲ ou ▼, puis appuyez sur le bouton ENTER .

4. Lorsque vous êtes satisfait du réglage, appuyez sur le

Appuyez sur le bouton EXIT pour quitter le menu. ♦ Programme (numéro de programme à attribuer à une chaîne) − Appuyez sur le bouton ▲ ou ▼ jusqu’à ce que vous trouviez le numéro correct. Vous pouvez également sélectionner le numéro de canal directement en appuyant sur le pavé numérique (0~9). ♦ Système de Couleur: Auto./PAL/SECAM/ NTSC4.43/NTSC3.58 − Appuyez sur le bouton ▲ ou ▼ pour sélectionner la norme de couleurs désirée. ♦ Système Sonore: BG/DK/I/M − Appuyez sur le bouton ▲ ou ▼ pour sélectionner la norme audio désirée. ♦ Canal (si vous connaissez le numéro de la chaîne à mémoriser) − Appuyez sur le bouton ▲ ou ▼ pour sélectionner C (canal hertzien) ou S (canal câblé). − Appuyez sur le bouton ►, puis sur le bouton ▲ ou ▼ pour sélectionner le numéro de votre choix. Vous pouvez également sélectionner le numéro de canal directement en appuyant sur le pavé numérique (0~9). S’il n’y a aucun son ou si le son est anormal, re-sélectionnez la norme son désirée. ♦ Recherche (lorsque vous ne connaissez pas les numéros de chaîne) − Appuyez sur le bouton ▲ ou ▼ pour démarrer la recherche. − Le syntoniseur balaie la plage de fréquences jusqu’à ce que vous receviez la première chaîne ou la chaîne que vous avez sélectionnée à l’écran. ♦ Mémoriser (permet de mémoriser la chaîne et le numéro de programme correspondant) − Sélectionnez “OK” en appuyant sur le bouton ENTER . Mode Canal − P (Mode Programme) : A la fin du réglage, des numéros de position compris entre P00 et P99 sont attribués aux stations de radiodiffusion de votre zone. Dans ce mode, vous pouvez sélectionner un canal en saisissant son numéro de position. − C (mode chaîne hertzienne) : dans ce mode, vous pouvez sélectionner un canal en saisissant le numéro attribué à chacune des stations de télédiffusion. − S (mode chaîne câblée) : dans ce mode, vous pouvez sélectionner un canal en saisissant le numéro attribué à chacun des canaux câblés. Mémorisation Manuelle Programme : P 2 Système de Couleur : Auto. Système Sonore : BG Canal : C 3 Recherche : 77 MHz Mémoriser : ? Déplacer Entrer Retour

Déplacer Entrer Retour Canal Zone : Asie/Eur. occ.

Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin

Déplacer Entrer Retour BN68-01415F-00Fre-0228.indd 11 2008-02-28 4:43:44Français - 12 Ajout/Verrouillage de canaux A l’aide de la fonction Gestionnaire de Chaînes, vous pouvez aisément verrouiller ou ajouter des canaux.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Canal”, puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Gestionnaire

de Chaînes”, puis appuyez sur le bouton ENTER . ♦ Ajout de canaux A l’aide de la fonction “Liste des chaînes”, vous pouvez aisément ajouter des canaux.

3. Sélectionnez “Liste des chaînes” en appuyant sur le bouton

4. Passez au champ ( ) en appuyant sur les boutons ▲, ▼, ◄

ou ► sélectionnez un canal à ajouter et appuyez sur le bouton ► sélectionnez un canal à ajouter et appuyez sur le bouton ENTER pour l’ajouter. Si vous appuyez à nouveau sur le bouton ENTER , le symbole ( ) à côté du canal disparaît et le canal n’est pas ajouté. “ ” est actif lorsque “Verrouillage Parental” est dénie sur “Marche”. ♦ Verrouillage de canaux Cette fonction, qui bloque la vidéo et coupe le son, vous permet d’éviter toute utilisation non autorisée, par des enfants par exemple, qui pourraient visionner des programmes ne leur étant pas destinés.

5. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Verrouillage

Parental”, puis appuyez sur le bouton ENTER .

6. Sélectionnez “Marche” en appuyant sur le bouton ▲ ou ▼,

puis appuyez sur le bouton ENTER .

7. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Liste des

chaînes”, puis appuyez sur le bouton ENTER .

8. Passez au champ ( ) en appuyant sur les boutons ▲, ▼, ◄

ou ► sélectionnez un canal à verrouiller et appuyez sur le ► sélectionnez un canal à verrouiller et appuyez sur le bouton ENTER pour l’ajouter. Si vous appuyez à nouveau sur le bouton ENTER , le symbole ( ) à côté du canal disparaît et le verrouillage du canal est annulé. Un écran bleu s’afche lorsque le “Verrouillage Parental” est activé.

9. Appuyez sur le boutonAppuyez sur le bouton EXIT pour quitter le menu.

Sélectionnez “Marche” ou “Arrêt” dans “Verrouillage Parental” pour que les canaux dénis sur “ ” soient actifs ou inactifs. Vous pouvez sélectionner ces options en appuyant sur le bouton CH LIST de votre télécommande.

CanalZone : Asie/Eur. occ. Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin Déplacer Entrer Retour

Gestionnaire de Chaînes Liste des chaînes Verrouillage Parental: Arrêt Déplacer Entrer RetourP 1 C3Liste des chaînesDéplacer EntrerPage RetourAjouter Verrouil.1 / 10Prog.0 C--1 C32 BBC 13 C744 C755 C766 S37 S48 S69 S7 BN68-01415F-00Fre-0228.indd 12 2008-02-28 4:43:45Français - 13 Organisation des canaux mémorisés Cette opération vous permet de changer les numéros de programme des canaux mémorisés. Cette opération peut s’avérer nécessaire après l’utilisation de la mémorisation automatique.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Canal” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ou pour sélectionner “Tri des

canaux” puis appuyez sur le bouton ENTER .

3. Sélectionnez le numéro de canal que vous souhaitez modier en

appuyant à plusieurs reprises sur le bouton ou . Appuyez sur le bouton ENTER . Le numéro du canal sélectionné et le nom passent au côté droit.

4. Appuyez sur le bouton ou pour passer à la position que

vous souhaitez modier puis appuyez sur le bouton ENTER . Le canal sélectionné se substitue à celui associé précédemment au numéro choisi.

5. Répétez les étapes 3 à 4 pour enregistrer un autre canal.

6. Appuyez sur le bouton EXIT pour quitter le menu.

Attribution de noms aux canaux Les noms de canaux sont attribués automatiquement lorsque des informations sur les canaux sont diffusées. Ces noms peuvent être modiés, ce qui vous permet d’attribuer ceux de votre choix.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Canal” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ou pour sélectionner “Nom station”

puis appuyez sur le bouton ENTER .

3. Si nécessaire, sélectionnez le canal auquel vous souhaitez

attribuer un nouveau nom en appuyant sur le bouton ou . Appuyez sur le bouton ENTER . La barre de sélection s’afche autour de la case du nom.

Les caractères suivants sont disponibles : Les lettres de l’alphabet (A~Z) / les nombres (0~9) / les caractères spéciaux (+, -, *, /, espace)

5. Répétez les étapes 3 à 4 pour chaque canal auquel attribuer un nouveau nom.

6. Appuyez sur le bouton EXIT pour quitter le menu.

Pour… Alors… Sélectionner une lettre, un nombre ou un symbole Appuyez sur le bouton

Passer à la lettre suivante Appuyez sur le bouton Revenir à la lettre précédente Appuyez sur le bouton Conrmer le nom Appuyez sur le bouton ENTER . CanalZone : Asie/Eur. occ. Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin Déplacer Entrer Retour Nom station Déplacer Entrer RetourProg. Ch. Nom station 0 C-- -----1 C23 ----- 2 C16 -----3 C3 -----4 S1 ----- s CanalZone : Asie/Eur. occ. Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin Déplacer Entrer RetourTri des canauxProg. Ch. Nom station 0 C-- 1 C23 2 C163 C34 S1 s Déplacer Entrer Retour BN68-01415F-00Fre-0228.indd 13 2008-02-28 4:43:47Français - 14 Réception des canaux grâce à la syntonisation ne Utilisez la syntonisation précise pour régler manuellement un canal spécique en vue d’une réception optimale.

1. Utilisez le pavé numérique pour sélectionner directement le

2. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Canal” puis appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ou pour sélectionner “Réglage n”

puis appuyez sur le bouton ENTER .

4. Appuyez sur le bouton ou pour effectuer une syntonisation

précise. Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

Les canaux réglés et mémorisés sont repérés par un astérisque “*” placé à droite de leur numéro dans la bannière des canaux. Le numéro du canal devient rouge. Pour réinitialiser le réglage, sélectionnez “Réinitialiser” à l’aide du bouton ou , puis appuyez sur le bouton ENTER .

CanalZone : Asie/Eur. occ. Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin Déplacer Entrer RetourRéglage fin P 1

Réinitialiser Régler Sauveg. Retour BN68-01415F-00Fre-0228.indd 14 2008-02-28 4:43:47Français - 15 Changement de la norme Image Vous pouvez sélectionner le type d’image qui correspond le mieux à vos exigences d’afchage.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ENTER pour sélectionner “Image”.

2. Appuyez de nouveau sur le bouton ENTER pour sélectionner

3. Appuyez sur le bouton ou pour sélectionner l’effet d’image

souhaité. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

♦ Dynamique : Sélectionnez l’image pour un afchage haute dénition dans une pièce claire. ♦ Standard : Sélectionnez l’image pour un afchage optimal dans un environnement normal. ♦ Cinéma : Sélectionnez l’image pour un afchage agréable dans une pièce sombre. Le mode Image doit être réglé séparément pour chaque source d’entrée. Vous pouvez également appuyer sur le bouton P.MODE de la télécommande pour sélectionner un des paramètres d’image. Réglage simple

1. Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton ou pour sélectionner “Mode

3. Appuyez sur le bouton ◄ ou ► pour sélectionner le mode

4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

ImageMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 10 Couleur 50Teinte V50 R50 Réglages des détails sPlus

Déplacer Entrer Retour ImageMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 10 Couleur 50Teinte V50 R50 Réglages des détails sPlus

Déplacer Entrer Retour DynamiqueStandardCinémaOutilsAnynet+ (HDMI-CEC)Mode Image ◄ Standard ►Mode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. : ArrêtDual l-ll : MonoDéplacer Régler Quitter BN68-01415F-00Fre-0228.indd 15 2008-02-28 4:43:48Français - 16 Réglage de l’image personnalisée Votre téléviseur dispose de plusieurs réglages qui vous permettent de contrôler la qualité de l’image.

1. Pour sélectionner l’effet d’image requis, suivez les instructions

1 à 3 du chapitre “Changement de la norme Image”.

2. Appuyez sur le bouton ou pour sélectionner un élément

spécique. Appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ou pour augmenter ou diminuer la

valeur d’un élément spécique. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

♦ Rétroéclairage : Permet de régler la luminosité de l’écran en réglant la luminosité du rétroéclairage LCD. (0~10) ♦ Contraste : Permet de régler la luminosité et les ombres entre les objets et l’arrière plan. ♦ Luminosité : Règle la luminosité de l’écran. ♦ Netteté : Permet de régler les contours de l’objet pour les rendre plus nets ou plus ternes. ♦ Couleur : Permet de régler les couleurs, les éclaircit ou les assombrit. ♦ Teinte : Permet d’ajuster la couleur des objets, de les rendre plus rouges ou verts pour un air plus naturel. Les valeurs réglées sont mémorisées en fonction du mode Image sélectionné. En mode PC, vous ne pouvez modier que les options “Rétroéclairage”, “Contraste” et “Luminosité”. La fonction “Teinte” n’est pas disponible dans les modes TV, AV1, AV2 et S-Vidéo du système PAL. Vous pouvez réinitialiser la valeur par défaut des paramètres d’image en sélectionnant “Réinitialiser”. (Voir “Reinitialisation des paramètres d’image à leur valeur par défaut” à la page 17)

Réglages des détails de l’image Vous pouvez sélectionner la nuance de couleur la plus agréable au regard.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ENTER pour sélectionner “Image”.

2. Appuyez sur le bouton ENTER pour sélectionner “Mode”.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Standard” ou “Cinéma”, puis appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ou pour sélectionner “Réglages des

détails” puis appuyez sur le bouton ENTER .

4. Sélectionnez l’option requise en appuyant sur le bouton ou

puis appuyez sur le bouton ENTER .

5. Lorsque vous êtes satisfait de la conguration, appuyez sur le

6. Appuyez sur le bouton EXIT pour quitter le menu.

La fonction “Réglage des détails” est disponible en mode “Standard” ou “Cinéma”. En mode PC, vous ne pouvez modier que les options “Contraste Dynam.”, “Gamma” et “Balance blancs” dans le menu “Réglages des détails”. Réglage des noirs : Arrêt/Bas/Moyen/Elevé Vous pouvez directement sélectionner le niveau de noir sur l’écran pour régler la profondeur de l’écran. Contraste Dynam. : Arrêt/Bas/Moyen/Elevé Vous pouvez régler le contraste de l’écran pour obtenir un contraste optimal.

ImageMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 10 Couleur 50Teinte V50 R50 Réglages des détails sPlus

Déplacer Entrer Retour

Déplacer Régler RetourRéglages des détailsRéglage des noirs : Arrêt Contraste Dynam. : Moyen Gamma : 0 Espace de couleur : Natif Balance blancs Carnation : 0 Amélioration bords : Marche xvYCC : Arrêt Déplacer Entrer Retour

ImageMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 10 Couleur 50Teinte V50 R50 Réglages des détails sPlus

Déplacer Entrer Retour BN68-01415F-00Fre-0228.indd 16 2008-02-28 4:43:50Français - 17 Gamma : -3 ~ +3 Vous pouvez régler l’intensité des couleurs primaires (rouge, vert, bleu). Appuyez sur le bouton ou pour obtenir le réglage qui convient. Espace de couleur: Auto./Natif/Personnalisé L’espace couleur est une matrice de couleurs composée de “Rouge”, de “Vert” et de “Bleu”. Sélectionnez votre espace de couleur préféré et appréciez la couleur la plus naturelle. ♦ Auto.: La commande Auto de Espace couleur permet d’obtenir automatiquement les tons les plus naturels en fonction des sources de programme. ♦ Natif: La commande Standard de Espace couleur offre des tons riches. ♦ Personnalisé: Règle la gamme des couleurs selon la préférence. Personnalisation de l’espace de couleur Couleur: Rouge/Vert/Bleu/jaune/Cyan/Magenta Permet de régler la gamme de couleurs en fonction de vos préférences “Couleur” est disponible lorsque l’option “Espace de couleur” est dénie sur “Personnalisé”. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Rouge”, “Vert”, “Bleu”, “jaune”, “Cyan” ou “Magenta”. Appuyez sur le bouton ENTER . Rouge/Vert/Bleu : Dans “Couleur”, vous pouvez régler les valeurs RVB pour la couleur sélectionnée. Appuyez sur le bouton ▲ ou ▼ pour sélectionner la couleur “Rouge”, “Vert” ou “Bleu” an de la modier. Appuyez sur le bouton ENTER . Appuyez sur le bouton ◄ ou ► pour réduire ou augmenter la valeur d’un élément spécique. Appuyez sur le bouton ENTER . Réinitialiser : rétablit les valeurs par défaut de l’espace de couleur. Balance blancs : Aj. Rouge/Aj. Vert/Aj. Bleu/Regl. Rouge/Regl. vert/Regl. bleu/Réinitialiser Vous pouvez régler la température des couleurs pour que celles-ci soient plus naturelles. Aj. Rouge/Aj. Vert/Aj. Bleu/Regl. Rouge/Regl. vert/Regl. bleu : La modication des valeurs de réglage permet d’actualiser l’écran que vous venez de retoucher. Sélectionnez l’option de votre choix en appuyant sur le bouton ou puis appuyez sur le bouton ENTER . Appuyez sur le bouton ou pour obtenir le réglage qui convient. Réinitialiser : La balance des blancs réglée précédemment est ramenée à sa valeur par défaut. Carnation: -15 ~ +15 Vous pouvez accentuer le “Carnation” de l’image. Appuyez sur le bouton ◄ ou ► pour obtenir le réglage qui convient. La modication des valeurs de réglage permet d’actualiser l’écran que vous venez de retoucher. Amélioration bords : Arrêt/Marche Vous pouvez faire ressortir la bordure des objets sur l’image. xvYCC : Arrêt/Marche L’activation du mode xvYCC augmente les détails et l’espace de couleur lorsque vous regardez des lms depuis un périphérique externe (p. ex. lecteur DVD) relié à l’entrée HDMI ou aux prises d’entrée de composant. Vous devez dénir le mode Image sur Cinéma pour bénécier de cette fonction. Uniquement disponible en “HDMI” et “Composant” en mode “Cinéma” . Si la fonction xvYCC est active, la fonction PIP ne peut pas être sélectionnée.

ImagePlusOptions d'image Réinitialiser : Déplacer Entrer Retour Annuler Reinitialisation des paramètres d’image à leur valeur par défaut. Vous pouvez réinitialiser la valeur par défaut des paramètres d’image.

Pour sélectionner l’effet d’image souhaité, suivez les instructions 1 à 3 du chapitre “Changement de la norme Image” à la page 15.

2. Appuyez sur le bouton ou pour sélectionner “Réinitialiser”

puis appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ou pour sélectionner “OK” ou

“Annuler”. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

La fonction “Réinitialiser” est congurée pour tous les modes d’image.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ENTER pour sélectionner “Image”.

2. Appuyez sur le bouton ou pour sélectionner "Options

d’image" puis appuyez sur le bouton ENTER .

3. Sélectionnez l’option requise en appuyant sur le bouton ou

puis appuyez sur le bouton ENTER .

4. Lorsque vous êtes satisfait de la conguration, appuyez sur le

5. Appuyez sur le bouton EXIT pour quitter le menu.

En mode PC, vous ne pouvez modifier que les options “Nuance Coul.” et “Taille” dans le menu “Options d’image”. Nuance Coul.: Froide2/Froide1/Normal/Chaude1/Chaude2 Vous pouvez sélectionner la nuance de couleur la plus agréable au regard. Les valeurs réglées sont mémorisées en fonction du mode Image sélectionné. “Chaude1” ou “Chaude2” est activé uniquement lorsque le mode d’image est déni sur “Cinéma”. Taille: 16:9/Zoom large/Zoom/4:3/Scan uniquement Vous pouvez sélectionner la taille d’image qui correspond le mieux à vos besoins d’affichage. 16:9 : Règle la taille de l’image sur 16:9 de façon appropriée pour les DVD ou la diffusion au format cinémascope.

Zoom large : Donnez à l’image une taille supérieure à 4:3.

Zoom : Agrandit l’image en 16:9 (dans la direction verticale) pour l’adapter à la taille de l’écran.

4:3: C’est le paramètre par défaut pour un lm cinéma ou de la diffusion normale.

Scan uniquement : Utilisez la fonction pour voir l’intégralité de l’image sans coupure lors de les signaux HDMI (720p/1080i/1080p) ou Composant (1080i/1080p) sont entrés.

En mode PC, seuls les modes “16:9” et “4:3” peuvent être sélectionnés. Vous pouvez effectuer des réglages pour chaque appareil externe connecté à une entrée du téléviseur et les enregistrer. Une rémanence temporaire peut se produire lorsque vous afchez une image statique pendant une ou deux heures sur l’écran du téléviseur. “Zoom large”: Déplacez l’image vers le haut ou vers le bas à l’aide du bouton ▲ ou ▼ après avoir sélectionné en appuyant sur le bouton ► ou ENTER . "Zoom": Sélectionnez en appuyant sur le bouton ◄ ou ►. Utilisez le bouton ▲ ou ▼ pour déplacer l’image en haut et en bas. Après avoir sélectionné , utilisez le bouton ▲ ou ▼ pour agrandir ou réduire la hauteur de l’image. Lorsque le mode Double ( , ) a été déni sur PIP, le paramètre Taille de l’image ne peut pas être réglé. Après avoir sélectionné l’option “Scan uniquement” en mode HDMI (1080i/1080p) ou Composant (1080i/1080p) : Sélectionnez à l’aide du bouton ◄ ou ►. Utilisez le bouton ▲, ▼, ◄ ou ► pour déplacer l’image. Réinitialiser: appuyez sur le bouton ◄ ou ► pour sélectionner “Réinitialiser”, puis sur le bouton ENTER .Vous pouvez initialiser le réglage. Vous pouvez sélectionner ces options simplement en appuyant sur le bouton P.SIZE de votre télécommande.

ImagePlusOptions d'image Réinitialiser : OK Déplacer Entrer RetourOptions d'imageNuance Coul. : Normal Taille : 16:9 NR numérique : Auto. DNIe : Arrêt Niveau noir HDMI : Normal Movie Plus : Bas Mode bleu uniquement: Arrêt Déplacer Entrer Retour

BN68-01415F-00Fre-0228.indd 18 2008-02-28 4:43:51Français - 19 NR numérique: Arrêt/Bas/Moyen/Elevé/Auto. Si le signal de radiodiffusion reçu est faible, vous pouvez activer la fonction Digital Noise Reduction pour favoriser la réduction d’images fantômes ou statiques qui peuvent apparaître à l’écran. Lorsque le signal est faible, sélectionnez une autre option jusqu’à obtention de la meilleure image possible. DNIe: Arrêt/ Démo/Marche Pour offrir une grande qualité d’image, ce téléviseur est doté de la fonction DNIe. Si vous activez l’option DNIe, la fonction DNIe sera activée à l’écran. Lorsque vous activez le mode Démo de la fonction DNIe, une image normale et une image avec la fonction DNIe appliquée s’affichent à l’écran à des fins de démonstration. Cette fonction vous permet de constater la différence de qualité d’affichage. DNIe

(Digital Natural Image engine - Moteur d’images numériques d’aspect naturel) Cette fonction vous apporte une image plus détaillée tout en permettant une réduction de bruit 3D et une amélioration des détails, des contrastes et des blancs. Le nouvel algorithme de compensation d’images vous offre une image plus lumineuse, plus claire et plus détaillée. La technologie DNIe

adaptera tous les signaux à votre vue, quels qu’ils soient. Cette fonction n’est pas disponible dans les modes “Cinéma” et “Standard”. Niveau noir HDMI: Normal/Bas Vous pouvez directement choisir le niveau de noir sur l’écran pour régler la profondeur de l’écran. Cette fonction n’est active que lorsque l’entrée externe se connecte à HDMI (signaux RVB). Movie Plus: Arrêt/Bas/Moyen/Elevé/Démo Vous pourrez apprécier des images plus naturelles et des textes plus nets et ce, même dans les scènes rapides. Utilisez cette fonction lorsque vous regardez un lm. Cette fonction n’est pas disponible dans les modes “Zoom large” et “Zoom”. Cette fonction n’est pas disponible lorsque “PIP” est déni sur “Marche”. Cette élément n’est pas pris en charge en mode HDMI 1080p/24 Hz. Mode bleu uniquement: Arrêt/Marche Cette fonction est destinée aux spécialistes de mesure des appareils AV. Cette fonction affiche le signal bleu en supprimant simplement les signaux rouge et vert du signal vidéo, de manière à fournir un effet Filtre bleu utilisé pour régler la couleur et la teinte de l’équipement vidéo, tel que des lecteurs de DVD, systèmes de cinéma à domicile, etc. Cette fonction permet de régler la couleur et la teinte sur des valeurs appropriées au niveau de signal de chaque dispositif vidéo à l’aide des modèles de barres de couleurs Rouge/Vert/Bleu/Cyan/ Magenta/Jaune, sans utiliser de filtre bleu supplémentaire. L’option “Mode bleu uniquement” n’est disponible que si le mode Picture est déni sur “Cinéma” ou “Standard”.

BN68-01415F-00Fre-0228.indd 19 2008-02-28 4:43:51Français - 20 Afchage Picture In Picture (PIP) Vous pouvez afcher une image secondaire dans l’image principale du programme télévisé ou de l’entrée vidéo. De cette manière, vous pouvez regarder ou surveiller le programme télévisé ou l’entrée vidéo depuis n’importe quel équipement branché tout en regardant l’image principale.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Conguration” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ou pour sélectionner “PIP” puis

appuyez sur le bouton ENTER .

3. Sélectionnez l’option désirée en appuyant sur le bouton

▲ ou ▼, puis appuyez sur le bouton ENTER .

4. Lorsque vous êtes satisfait du réglage, appuyez sur le bouton

5. Appuyez sur le bouton EXIT pour quitter le menu.

Il est possible que l’image dans la fenêtre PIP devienne légèrement moins naturelle lorsque vous utilisez l’écran principale pour un jeu ou un karaoké. Réglage simple

1. Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “PIP”, puis

appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un élément

4. Appuyez sur le bouton ◄ ou ► pour sélectionner l’option de

5. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

♦ PIP: Marche/Arrêt Vous pouvez activer ou désactiver la fonction PIP. Image principale Image secondaire Composant1, 2 TV, AV1, AV2

HDMI 1, 2, 3 TV, AV1, AV2

PC TV, AV1, AV2 ♦ Source Vous pouvez sélectionner la source de l’image secondaire. ♦ Taille: / / Vous pouvez sélectionner la taille de l’image secondaire. Si l’image principale est en mode “HDMI”, l’option “Taille” est disponible. ♦ Position: / / / Vous pouvez sélectionner la position de l’image secondaire. En mode Double ( , ), l’option “Position” ne peut pas être sélectionnée. ♦ Programme: Vous ne pouvez sélectionner une chaîne de l’image secondaire que si la “Source” est définie sur “TV.”

PIP PIP : ◄ Marche ►Source : TVProgramme : P 1Taille :Position :Déplacer Régler RetourMode : Personnalisé Equalizer SRS TS XT : Arrêt Auto Volume : Arrêt Internal Mute : Arrêt Reset Déplacer Entrer Retour

PIP PIP : Marche Source : TV Taille : Position : Programme : P 1 Déplacer Entrer Retour

Configuration Plug & Play Langue : Français Horloge Fixation murale

Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Déplacer Entrer Retour OutilsAnynet+ (HDMI-CEC)Mode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT : Arrêt Mode éco. : Arrêt PIP Déplacer Entrer Quitter BN68-01415F-00Fre-0228.indd 20 2008-02-28 4:43:52Français - 21 Fonctions audio

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Son”, puis appuyez sur le bouton ENTER

2. Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼,

puis appuyez sur le bouton ENTER

3. Lorsque vous êtes satisfait du réglage, appuyez sur le bouton

4. Appuyez sur le bouton EXIT pour quitter le menu.

♦ Mode: Standard/Musique/Cinéma/Parole/Personnalisé Vous pouvez sélectionner le type d’effet sonore souhaité lorsque vous regardez un programme donné. Réglage simple

1. Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Mode Son”.

3. Appuyez sur le bouton ◄ ou ► pour sélectionner le mode de

4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

♦ Egaliseur: Balance/100Hz/300Hz/1kHz/3kHz/10kHz Le téléviseur dispose de plusieurs paramètres qui vous permettent de régler la qualité du son. Si vous modiez de quelque façon que ce soit ces paramètres, le mode de son bascule automatiquement sur “Personnalisé”. ♦ SRS TS XT: Arrêt/Marche Le TruSurround XT est une technologie SRS brevetée qui remédie au problème de la lecture du contenu d’un disque multicanal 5,1 sur deux haut-parleurs. Le TurSurround produit un son surround virtuel fascinant au moyen de n’importe quel système de lecture à deux haut-parleurs, dont les hautparleurs internes du téléviseur. Il s’adapte parfaitement à tous les formats multicanaux. Réglage simple

1. Appuyez sur le bouton TOOLS de la télécommande.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “SRS TS XT”.

3. Appuyez sur le bouton ◄ ou ► pour sélectionner “Arrêt” ou

4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

TruSurround XT, SRS et le symbole sont des marques déposées desont des marques déposées de SRS Labs, Inc. La technologie TruSurround XT est protégée par la licence de SRS Labs, Inc. ♦ Volume auto: Arrêt/Marche Chaque station d’émission possède ses propres conditions de signal et il n’est donc pas facile de régler le volume chaque fois que vous changez de chaîne. Cette fonction vous permet de régler automatiquement le volume du canal désiré en réduisant la puissance sonore lorsque le signal de modulation est élevé ou en augmentant la puissance sonore lorsque le signal de modulation est faible.

EgaliseurBalance 100Hz 300Hz 1kHz 3kHz 10kHz Déplacer Régler Retour

OutilsAnynet+ (HDMI-CEC)Mode Image : StandardMode Son ◄ Personnalisé ►Veille : ArrêtSRS TS XT : ArrêtMode éco. : ArrêtDual l-ll : MonoDéplacer Régler QuitterOutilsAnynet+ (HDMI-CEC)Mode Image : StandardMode Son : PersonnaliséVeille : Arrêt SRS TS XT ◄ Arrêt ► Mode éco. : ArrêtDual l-ll : MonoDéplacer Régler QuitterTV Son Mode : Personnalisé Egaliseur SRS TS XT : Arrêt Volume auto : Arrêt TV Speaker : Marche Sélection du son : Principal Déplacer Entrer Retour

BN68-01415F-00Fre-0228.indd 21 2008-02-28 4:43:54Français - 22 ♦ TV Speaker: Arrêt/Marche Pour entendre le son par l’intermédiaire de haut-parleurs séparés, désactivez l’amplificateur interne. Les boutons - VOL + - et MUTE ne fonctionnent pas lorsque le paramètre “TV Speaker” est déni sur Arrêt. Seule l’option “Sélection du son” (en mode PIP) est alors disponible dans le menu Sound.

Sélection du son: Principal/Secondaire Lorsque la fonction PIP est activée, vous pouvez écouter le son accompagnant l’image secondaire. − Principal: Pour écouter le son accompagnant l’image principale. − Secondaire: Pour écouter le son accompagnant l’image secondaire.

Branchement du casque (vendu séparément) Vous pouvez brancher un casque à votre téléviseur, si vous souhaitez regarder un programme sur votre téléviseur sans déranger les autres personnes présentes dans la pièce. Lorsque vous insérez la prise casque dans le port correspondant, vous pouvez utiliser uniquement les options “Volume auto” et “Sélection du son” (en mode PIP) du menu Sound. L’utilisation prolongée d’un casque à un niveau sonore élevé peut endommager l’ouïe. Aucun son n’est émis depuis les enceintes lorsque vous connectez le casque à l’appareil. Le volume du casque et celui du téléviseur sont réglés différemment.

Sélection du mode Son Vous pouvez configurer le mode sonore dans le menu “Outils”. Lorsque vous réglez cette option sur “Dual I-II”, le mode sonore actuel est affiché à l’écran.

1. Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Dual I-II".

3. Appuyez sur le bouton ◄ ou ► pour sélectionner l’option de

4. Appuyez sur le bouton ENTER .

Type Audio DUAL 1/2 Par défaut Stéréo A2 Mono MONO Changement automatique Stéréo STEREO MONO Dual DUAL 1 DUAL 2 DUAL 1 NICAM Stéréo Mono MONO Changement automatique Stéréo MONO STEREO Dual MONO ↔ DUAL 1 DUAL 2 DUAL 1 Si le signal stéréo est faible et qu’une permutation automatique se produit, passez alors en Mono. Cette fonction n’est activée qu’en son stéréo. Elle est désactivée en mode mono. Cette fonction n’est disponible qu’en mode TV.

OutilsAnynet+ (HDMI-CEC)Mode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. : Arrêt Dual l-ll ◄ Mono ► Déplacer Régler Quitter Panneau latéral du téléviseur BN68-01415F-00Fre-0228.indd 22 2008-02-28 4:43:54Français - 23 Réglage et afchage de l’heure actuelle Vous pouvez régler l’horloge du téléviseur de telle sorte que l’heure actuelle s’afche lorsque vous appuyez sur le bouton INFO. Vous devez également régler l’heure si vous souhaitez utiliser les minuteurs de mise sous/hors tension.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Conguration” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ou pour sélectionner “Horloge” puis

appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ENTER pour sélectionner l’élément

5. Appuyez sur le bouton EXIT pour quitter le menu.

L’heure actuelle s’afche à chaque fois que vous appuyez sur le bouton INFO. Vous pouvez également dénir l’année, les mois, la date, les heures et les minutes en appuyant sur le pavé numérique de la télécommande.

Pour… Appuyez sur... Naviguer entre les “Mois”, “Date”, “Année”, “Heure”, “Minute” ou “am/pm” Bouton ou Naviguer entre les “Mois”, “Date”, “Année”, “Heure”, “Minute” ou “am/pm” Bouton ou Conrmer le paramètre Bouton ENTER . Réglage du minuteur de mise en veille Vous pouvez sélectionner une durée (entre 30 et 180 minutes) à l’issue de laquelle le téléviseur passe automatiquement en mode veille.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Conguration” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ou pour sélectionner “Horloge” puis

appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ou pour sélectionner “Veille” puis

appuyez sur le bouton ENTER .

4. Appuyez à plusieurs reprises sur le bouton ou jusqu’à ce

que l’heure souhaitée apparaisse (Arrêt, 30, 60, 90, 120, 150, 180). Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

Le téléviseur passe automatiquement en mode veille lorsque le minuteur atteint 0. Réglage simple

1. Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Veille”.

3. Appuyez sur le bouton ◄ ou ► pour sélectionner les minutes.

4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

Mode : Personnalisé Equalizer SRS TS XT : Arrêt Auto Volume : Arrêt Internal Mute : Arrêt Reset Déplacer Entrer Retour

Configuration Plug & Play Langue : Français Horloge Fixation murale

Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Déplacer Entrer Retour Mode : Personnalisé Equalizer SRS TS XT : Arrêt Auto Volume : Arrêt Internal Mute : Arrêt Reset Déplacer Entrer Retour

Configuration Plug & Play Langue : Français Horloge Fixation murale

Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Déplacer Entrer Retour HorlogeRéglage Horloge : 00:00Veille :Minuteur 1 :Minuteur 2 : Minuteur 3 : Déplacer Entrer Retour

OutilsAnynet+ (HDMI-CEC)Mode Image : StandardMode Son : Personnalisé Veille ◄ Arrêt ► SRS TS XT : ArrêtMode éco. : ArrêtDual l-ll : MonoDéplacer Régler Quitter Réglage Horloge Mois

Année Heure Minute Déplacer Régler Retour

am/pm BN68-01415F-00Fre-0228.indd 23 2008-02-28 4:43:56Français - 24 Mises en marche et arrêt automatiques de votre téléviseur

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Conguration” puis appuyez sur le bouton ENTER

2. Appuyez sur le bouton ou pour sélectionner “Horloge” puis

appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ou pour sélectionner “Minuteur 1”,

“Minuteur 2” ou “Minuteur 3” puis appuyez sur le bouton ENTER . Trois réglages différents de la minuterie Marche/Arrêt peuvent être effectués. Vous devez préalablement régler l’horloge.

Appuyez sur le bouton ◄ ou ► pour sélectionner l’élément désiré ci-dessous. Appuyez sur le bouton ▲ ou ▼ pour valider le réglage. ♦ Période d’activation : Sélectionnez les heures et les minutes ainsi que “Activé”/“Désactivé. (Pour activer le minuteur selon les réglages définis, choisissez “Activé”.) ♦ Période de désactivation : Sélectionnez les heures et les minutes ainsi que “Activé”/“Désactivé”. (Pour activer le minuteur selon les réglages définis, choisissez “Activé”.) ♦ Volume : Sélectionnez le niveau du volume désiré lorsque le téléviseur s’allume. ♦ Programme : lorsque la fonction Période d’activation est activée, vous pouvez afficher une chaîne spécifique. ♦ Répétition : Choisissez “Une fois”, “Tous les jours”, “Lun - Ven”, “Lun - Sam” ou “Sam - Dim”. Vous pouvez régler les heures et les minutes directement à l’aide du pavé numérique de la télécommande. Mise hors tension automatique Lorsque vous réglez la minuterie sur “Marche”, le téléviseur s’éteint si aucune commande n’est activée dans les 3 heures qui suivent sa mise sous tension par la minuterie. Cette fonction est disponible uniquement lorsque la minuterie est dénie sur “Marche”; elle permet d’éviter toute surchauffe occasionnée par une utilisation prolongée du téléviseur.

Choix de la langue Lorsque vous utilisez le téléviseur/moniteur pour la première fois, vous devez sélectionner la langue utilisée pour afcher les menus et les indications.

Appuyez sur le bouton MENU pour afcher le menu à l’écran. Appuyez sur le bouton ou pour sélectionner “Conguration” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ou pour sélectionner “Langue” puis

appuyez sur le bouton ENTER .

3. Sélectionnez la langue souhaitée en appuyant de façon répétée

sur le bouton ou . Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton EXIT pour quitter le menu.

ConfigurationPlug & Play Langue : Français Horloge Fixation murale Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Déplacer Entrer Retour

ConfigurationPlug & Play Langue : Français Horloge Fixation murale Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Déplacer Entrer Retour

Minuteur 1Période d'activationRépétitionUne fois

Période de désactivation

Déplacer Régler RetourDésactivéDésactivé Volume

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Configuration”, puis appuyez sur le bouton ENTER .

2. Sélectionnez l’option désirée en appuyant sur le bouton

▲ ou ▼, puis appuyez sur le bouton ENTER .

3. Lorsque vous êtes satisfait du réglage, appuyez sur le

4. Appuyez sur le bouton EXIT pour quitter le menu.

Mélodie: Arrêt/Bas/Moyen/Elevé La mélodie de mise sous/hors tension du téléviseur peut être ajustée. Aucune mélodie n’est lue dans les cas suivants − Aucun son n’est émis par le téléviseur car le bouton MUTE a été enfoncé. − Aucun son n’est émis par le téléviseur car le bouton - (Volume) a été enfoncé. − Lorsque la commande Mise en veille met le téléviseur hors tension. Divertissement: Arrêt/Sports/Cinéma/Jeu Le mode “Divertissement” vous permet de sélectionner les valeurs d’affichage et de son optimales pour le sport, le cinéma et les jeux. − Arrêt: désactive la fonction “Divertissement”. − Sports: fournit une qualité d’image et de son optimale pour le sport. Vous disposez ainsi d’une qualité sonore et visuelle saisissante. − Cinéma: fournit une qualité d’image et de son optimale pour le cinéma. Vous pouvez profiter d’une image plus belle et d’un son encore meilleur. − Jeu: fournit une qualité d’image et de son optimale pour les jeux. Ce mode accélère la vitesse de lecture lorsqu’une console de jeu est reliée au téléviseur. Si vous activez l’un des trois modes “Divertissement”, les paramètres seront verrouillés empêchant toute modication. Si vous souhaitez régler les modes Image et Son, le mode “Divertissement” doit être désactivé. Les réglages du mode “Divertissement” sont enregistrés pour chaque source d’entrée. Si on règle l’un des trois modes “Divertissement” à Marche, la fonction “SRS TS XT” n’est pas disponible. Vous pouvez appuyer plusieurs fois sur le bouton E.MODE de la télécommande pour modifier le paramètre “Divertissement”.

Mode : Personnalisé Equalizer SRS TS XT : Arrêt Auto Volume : Arrêt Internal Mute : Arrêt Reset Déplacer Entrer Retour

Configuration Plug & Play Langue : Français Horloge Fixation murale

Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Déplacer Entrer Retour BN68-01415F-00Fre-0228.indd 25 2008-02-28 4:43:57Français - 26 Mode éco.: Arrêt/Bas/Moyen/Elevé/ Auto. Cette fonction règle la luminosité en fonction des conditions d’éclairage. − Arrêt: Désactive la fonction d’économie d’énergie. − Bas: Met le téléviseur en mode d’économie d’énergie basse. − Moyen: Met le téléviseur en mode d’économie d’énergie moyenne. − Elevé: Met le téléviseur en mode d’économie d’énergie élevée. − Auto.: Règle automatiquement la luminosité de l’écran du téléviseur en fonction de la scène. Réglage simple

1. Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Mode éco.”.

3. Appuyez sur le bouton ◄ ou ► pour sélectionner "Arrêt", "Bas",

"Moyen", "Elevé" ou "Auto.".

4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

Outils Anynet+ (HDMI-CEC) Mode Image : Standard Mode Son : Personnalisé Veille : Arrêt SRS TS XT : Arrêt Mode éco. ◄ Arrêt ► Dual l-ll : Mono Déplacer Régler Quitter BN68-01415F-00Fre-0228.indd 26 2008-02-28 4:43:58Français - 27 Sélection de la source Vous pouvez sélectionner parmi les sources extérieures connectées aux prises d’entrée du téléviseur.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton ou pour sélectionner “Entrée” puis appuyez sur ENTER .

2. Appuyez à nouveau sur le bouton ENTER pour sélectionner

“Liste Source”. Lorsque aucun périphérique externe n’est connecté, seules les options “TV” sont activées dans la “Liste source”. “AV1”, “AV2”, “S-Vidéo”, “Composant1”, “Composant2”, “PC”, “HDMI1”, “HDMI2”, “HDMI3” sont uniquement activés lorsqu’ils sont connectés à votre téléviseur.

3. Sélectionnez l’option souhaitée en appuyant sur le bouton

ou . Appuyez sur le bouton ENTER . Modication du nom de la source d’entrée Nommez le périphérique connecté aux prises d’entrée pour rendre la sélection des sources d’entrée plus facile.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez sur le bouton p ou q pour sélectionner “Entrée” puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ou pour sélectionner “Modif. Nom”

puis appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ou pour sélectionner le périphérique

que vous souhaitez éditer. Appuyez sur le bouton ENTER .

4. Appuyez sur le bouton ou pour sélectionner le périphérique

requis. Appuyez sur le bouton ENTER .

5. Appuyez sur le bouton EXIT pour quitter le menu.

Lorsqu’un PC avec une résolution de 1920 x 1080 à 60 Hz est branché au port HDMI IN 2, vous devez régler le mode “HDMI2” sur “PC” dans “Modif. Nom” du mode “Entrée”.

Appuyez sur le bouton SOURCE de votre télécommande pour passer d’une source disponible à l’autre. Le Mode TV peut être sélectionné en appuyant sur le bouton TV, les boutons numériques (de 0 à 9) ou les boutons canal suivant/précédent P </> de la télécommande. Vous pouvez également regarder le mode HDMI en appuyant sur le bouton HDMI de votre télécommande. Mode : Personnalisé Equalizer SRS TS XT : Arrêt Auto Volume : Arrêt Internal Mute : Arrêt Reset Déplacer Entrer Retour EntréeListe Source : TV Modif. Nom Anynet+(HDMI-CEC) WISELINK Déplacer Entrer Retour Mode : Personnalisé Equalizer SRS TS XT : Arrêt Auto Volume : Arrêt Internal Mute : Arrêt Reset Déplacer Entrer Retour Modif. NomAV1 : ----AV2 : ----S-Vidéo : ----Composant1 : ----Composant2 : ----PC : ----HDMI1 : ----HDMI2 : ----HDMI3 : ---- Déplacer Entrer Retour

Magnétoscope DVD Décodeur CâbleDécodeur satelliteDécodeur PVRRécepteur AV Mode : Personnalisé Equalizer SRS TS XT : Arrêt Auto Volume : Arrêt Internal Mute : Arrêt Reset Déplacer Entrer Retour EntréeListe Source : TV Modif. Nom Anynet+(HDMI-CEC) WISELINK Déplacer Entrer Retour Mode : Personnalisé Equalizer SRS TS XT : Arrêt Auto Volume : Arrêt Internal Mute : Arrêt Reset Déplacer Entrer Retour Liste SourceTV AV1 : ----AV2 : ----S-Vidéo : ----Composant1 : ----Composant2 : ----PC : ----sPlus Déplacer Entrer Retour BN68-01415F-00Fre-0228.indd 27 2008-02-28 4:43:59Français - 28 Conguration de votre logiciel PC (basée sur Windows XP) Les paramètres d’afchage Windows indiqués ci-dessous sont ceux d’un ordinateur type. Les écrans réels de votre PC peuvent être différents, en fonction de votre propre version de Windows et de votre propre carte vidéo. Même si vos écrans réels apparaissent différents, les mêmes informations de base s’appliquent dans la plupart des cas. (Dans le cas contraire, contactez le fabricant de votre ordinateur ou votre revendeur Samsung.)

1. Cliquez sur “ Panneau de conguration ” dans le menu Démarrer de Windows.

2. Lorsque vous êtes sur l’écran du Panneau de conguration, cliquez sur

“Apparence et thèmes” et une boîte de dialogue Propriétés de l’afchage apparaît.

3. Lorsque vous êtes sur l’écran du panneau de conguration, cliquez sur

“Afchage” et une boîte de dialogue Propriétés de l’afchage apparaît.

4. 4 Allez sur l’onglet “ Paramètres ” dans la boîte de dialogue Propriétés de l’afchage. Réglage correct de

la taille (résolution) Optimum- 1920 X 1080 S’il existe une option de fréquence verticale sur votre boîte de dialogue des paramètres d’afchage, la valeur correcte est “ 60 ” ou “ 60Hz ”. Sinon cliquez sur “ OK ” et quittez la boîte de dialogue. Modes d’afchage La taille et la position de l’écran varient en fonction du type d’écran du PC et de sa résolution. Les résolutions du tableau sont recommandées. D-Sub Entrée Mode Résolution Horizontale Fréquence (kHz) Verticale Fréquence (Hz) Horloge pixels Fréquence (MHz) Polarité synchronisée (H/V) IBM 640 x 350 720 x 400 31,469 31,469 70,086 70,087 25,175 28,322

CEA 1920 x 1080p 67,500 60,000 148,500 + / + Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la borne HDMI IN 2. Le mode interface n’est pas pris en charge. Le téléviseur peut fonctionner de façon anormale si un format vidéo non standard est sélectionné. Des modes séparés et composites sont pris en charge. SVSV n’est pas pris en charge. Un câble VGA trop long ou de qualité médiocre peut être source de parasites visuels dans les modes haute résolution (1920 x 1080 ou 1600 x 1200).

BN68-01415F-00Fre-0228.indd 28 2008-02-28 4:43:59Français - 29 Conguration du téléviseur avec le PC Appuyez sur le bouton SOURCE pour sélectionner le mode PC.

1. Appuyez sur le bouton MENU pour afcher le menu.

Appuyez à nouveau sur le bouton ENTER pour sélectionner "Image".

2. Sélectionnez l’option de votre choix en appuyant sur le bouton

▲ ou ▼, puis appuyez sur le bouton ENTER .

3. Lorsque vous êtes satisfait de la conguration, appuyez sur le

4. Appuyez sur le bouton EXIT pour quitter le menu.

Réglage Automatique Le réglage automatique permet à l’écran PC affiché sur le téléviseur d’être ajusté automatiquement en fonction du signal vidéo PC. Les valeurs des options “Regl. Prec”, “Regl. Base” et “Position” sont définies automatiquement. Réglage simple

1. Appuyez sur le bouton TOOLS de la télécommande.

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Réglage

Automatique”, puis appuyez sur le bouton ENTER . Ecran: Regl. Base/Regl. Prec Lorsque vous réglez la qualité de l’image, l’objectif est d’éliminer ou de réduire les parasites visuels. Si ces parasites ne sont pas éliminés uniquement avec une syntonisation fine (Réglage précis), réglez la fréquence du mieux que vous pouvez (Réglage de base), puis effectuez à nouveau une syntonisation plus fine. Une fois les parasites réduits, effectuez un nouveau réglage de l’image pour l’aligner au centre de l’écran. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Regl. Base” ou “Regl. Prec”, puis appuyez sur le bouton ENTER . Appuyez sur le bouton ◄ ou ► pour régler la qualité de l’écran. Appuyez sur le bouton ENTER . Position Réglez la position de l’écran du PC si elle ne convient pas à l’écran du téléviseur. Appuyez sur le bouton ▲ ou ▼ pour régler la position verticale. Appuyez sur le bouton ◄ ou ► pour régler la position horizontale. Appuyez sur le bouton ENTER . Réinitialiser Image Vous pouvez rétablir les valeurs par défaut de tous les réglages d’image.

Ajustement automatique en coursAttendez, s’il vous plait. EcranRegl. Base 50Regl. Prec 93Position Réinitialiser Image Déplacer Entrer Retour Position Déplacer Entrer Retour EcranRegl. Base 50Regl. Prec 93Position Réinitialiser Image Déplacer Entrer RetourOutilsAnynet+ (HDMI-CEC)Mode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT : Arrêt Mode éco. : Arrêt PIP Réglage Automatique Déplacer Entrer QuitterImageMode : Standard Rétroéclairage 7Contraste 95Luminosité 45Netteté 10 Réglage Automatique Ecran Réglages des détails sPlus Déplacer Entrer Retour BN68-01415F-00Fre-0228.indd 29 2008-02-28 4:44:01Français - 30 Utilisation de la fonction WISELINK Cette fonction vous permet de regarder des photos (chiers JPEG) et d'écouter des chiers audio (MP3) stockés sur un dispositif de stockage de grande capacité (SGC). Appuyez sur le bouton POWER de la télécommande ou de votre téléviseur. Connectez un périphérique de stockage USB contenant des chiers JPEG et/ou MP3 à la prise WISELINK (prise USB) située sur le côté du téléviseur. Si vous entrez dans le mode WISELINK ou sans qu'un périphérique de stockage USB soit connecté, le message "Aucun périphérique n’est connecté." apparaîtra. Dans ce cas, connectez le périphérique de stockage USB, quittez le mode en appuyant sur le bouton W.LINK de la télécommande et entrez de nouveau dans le mode WISELINK. Seuls des caractères alphanumériques doivent être utilisés pour les noms de dossiers ou de fichiers (photo, musique). Le système de fichiers n'est compatible qu'avec la norme FAT16/32 (le système de fichiers NTFS n'est pas pris en charge) Certains types d'appareils photo numériques USB et de périphériques audio peuvent ne pas être pris en charge par ce téléviseur. Wiselink ne prend en charge que les supports de stockage de grande capacité (SGC) USB. Le SGC est un type de dispositif de stockage de grande capacité. On peut citer comme exemple de SGC les clés USB et les cartes Flash (les disques durs et les concentrateurs USB ne sont pas pris en charge.) Avant de connecter votre périphérique au téléviseur, veillez à effectuer une sauvegarde de vos fichiers afin de pouvoir les récupérer s'ils étaient endommagés ou en cas de perte de données. Veuillez raccorder les périphériques directement au port USB de votre téléviseur. Si vous utilisez un câble séparé de connexion, des problèmes de compatibilité USB peuvent survenir. Seuls les formats de fichiers MP3 et JPEG sont pris en charge. Le format mp3 du mode Wiselink ne prend en charge que les fichiers musicaux à haute fréquence d’échantillonnage (32 kHz, 44,1 kHz ou 48 kHz). Nous recommandons le format jpeg séquentiel. Ne déconnectez pas le périphérique de stockage USB en cours de Chargement. Le protocole MTP (Media Transfer Protocol) n’est pas pris en charge. La durée de lecture d'un fichier mp3 peut être affichée sous la forme "00:00:00" si les informations concernant la durée de lecture ne sont pas trouvées au début du fichier. Plus la résolution de l'image sera importante, plus le délai d'affichage à l'écran sera long. La liste musicale ou de photos affiche jusqu’à 300 dossiers ou fichiers. Le chargement peut nécessiter un certain temps selon la taille du fichier. Panneau latéral du téléviseur Lecteur USB BN68-01415F-00Fre-0228.indd 30 2008-02-28 4:44:01Français - 31 Utilisation du menu WISELINK

1. Appuyez sur le bouton MENU. Appuyez sur le bouton ▲ ou ▼

pour sélectionner "Entrée", puis appuyez sur le bouton ENTER .

2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner "WISELINK",

puis appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner la carte

mémoire USB correspondante, puis appuyez sur le bouton ENTER . Le menu "WISELINK" diffère en fonction du type de carte mémoire USB connectée au téléviseur. Certains périphériques risquent de ne pas être pris en charge pour cause de problèmes de compatibilité.

4. Appuyez sur le bouton ◄ ou ► pour accéder à une icône, puis

appuyez sur le bouton ENTER . Pour quitter le mode WISELINK, appuyez sur le bouton W.LINK de la télécommande. Appuyez sur le boutonAppuyez sur le bouton W.LINK de la télécommande pour afficher le menu WISELINK. Utilisation de la télécommande dans le menu WISELINK Bouton Description ▲/ ▼/ ◄/ ► Déplace le curseur et sélectionne un élément. ENTER Valide l'élément actuellement sélectionné. Lance la lecture d’un diaporama ou d’un fichier MP3. Interrompt la lecture du diaporama ou du fichier MP3. RETURN Renvoie au menu précédent. INFO Exécute diverses fonctions dans les menus Photo et Music. Arrête la lecture du diaporama ou du fichier MP3 en cours. Accède à la page précédente ou à la page suivante (liste de fichiers) EXIT Arrête la fonction en cours et renvoie au menu précédent.

EntréeListe Source : TV ►Modif. Nom ►Anynet+(HDMI-CEC)WISELINK Déplacer Entrer Retour Déplacer Entrer Quitter SUM

STORAGE DEVICESTORAGE DEVICESTORAGE DEVICESTORAGE DEVICE

Déplacer Entrer Retour SUM 861MB/994MBFree Photo Photo Musique Conguration BN68-01415F-00Fre-0228.indd 31 2008-02-28 4:44:16Français - 32 Utilisation de la liste PHOTO (JPEG) Ce menu présente les chiers JPEG et les dossiers enregistrés sur une carte mémoire USB.

1. Observez les étapes 1 à 3 de la procédure "Utilisation du menu

WISELINK". (Voir page 31)

2. Appuyez sur le bouton ◄ ou ► pour sélectionner "Photo", puis

appuyez sur le bouton ENTER . Les informations relatives au chier enregistré s’afchent sous forme de dossier ou de chier.

3. Appuyez sur les boutons ▲, ▼, ◄ et ► pour sélectionner un chier.

• Lorsque vous êtes sur une icône de photo et que vous appuyez sur le bouton ENTER , la photo sélectionnée s'afche en plein écran.

• Lorsque vous êtes sur une icône de dossier et que vous appuyez sur le bouton ENTER , les chiers JPEG contenus dans le dossier s'afchent. Pour quitter le mode WISELINK, appuyez sur le bouton W.LINK de la télécommande. L'ouverture d'une nouvelle photo peut prendre quelques secondes, le temps du chargement du chier. A ce moment-là, l'icône Chargement... apparaît en haut à gauche de l'écran.apparaît en haut à gauche de l'écran. L'afchage des miniatures des chiers JPEG pr end du temps. Ce menu contient uniquement les chiers dotés de l'extension jpg. Les chiers d'un autre format, tel que bmp ou tiff, ne seront pas afchés. Les chiers s'afchent sur une page. Chaque page contient 15 photos miniatures. Les miniatures sont numérotées de gauche à droite et de haut en bas, de 1 à 15. Certains types d'appareils photo numériques USB et de périphériques audio peuvent ne pas être pris en charge par ce téléviseur. Les dossiers s'afchent en premier et sont suivis de tous les chiers JPEG qu'ils contiennent. Les dossiers et les chiers JPEG sont triés par ordre alphabétique. Si la photo est afchée en plein écran, vous pouvez agrandir, réduire, ou faire pivoter la photo. En mode plein écran, le bouton ◄ ou ► vous permettra de passer à une autre image du même dossier. Appuyez sur le bouton lorsqu’une icône Photo est sélectionnée pour lancer un diaporama. Les miniatures des photos sans information EXIF peuvent ne pas s'afcher dans la LISTE PHOTO, en fonction de la qualité et de la résolution de l'image. Affichage d'un diaporama

4. Appuyez sur le bouton INFO pour afcher l'option ("Lancer le

diaporama", "Sélectionner tout").

5. Appuyez sur le bouton ▲ ou ▼ pour sélectionner "Lancer le

diaporama", puis appuyez sur le bouton ENTER . Durant le diaporama, les chiers s'afchent dans l'ordre à partir du chier à l'écran. Des chiers MP3 peuvent être diffusés automatiquement pendant le diaporama si l'option Fond musical est activée. Pour activer cette fonction, les chiers MP3 et les photos doivent se trouver dans le même dossier sur la carte mémoire USB.

6. Appuyez sur le bouton INFO pendant le diaporama pour

paramétrer les options suivantes ("Vitesse du diaporama", "Fond musical", "Paramètres de musique de fond", "Liste"). Appuyez sur le bouton ▲ ou ▼ pour sélectionner l'option désirée, puis appuyez sur le bouton ENTER .

• Après avoir congurez l'option, appuyez sur le bouton ENTER pour activer les changements.

Déplacer Entrer Retour SUM 861MB/994MBFree Photo Photo Musique CongurationUpper FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13 Sélection Déplacer Entrer Option Retour Photo 1/10 Page 580*440 47KB Jun 1,2008 3/23 895MB/993MB SUM Upper FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13 Sélection Déplacer Entrer Option Retour Photo 1/10 Page 580*440 47KB Jun 1,2008 3/23 895MB/993MBLancer le diaporamaSélectionner toutQuitterVitesse du diaporama Normal► Fond musical Marche► Paramètres de musique de fondListeQuitter BN68-01415F-00Fre-0228.indd 32 2008-02-28 4:44:27Français - 33 Utilisation du menu durant un diaporama Vitesse du diaporama: Sélectionnez cette option pour modier la vitesse de délement du diaporama. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l'option souhaitée ("Rapide", "Normal", "Lent"), puis appuyez sur le bouton ENTER . Fond musical : Sélectionnez cette option pour choisir si un chier MP3 sera diffusé ou non pendant le diaporama. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l'option souhaitée ("Marche", "Arrêt"), puis appuyez sur le bouton ENTER . Paramètres de musique de fond: Durant le diaporama, les chiers MP3 et les dossiers qui sont situés dans le même répertoire s'afchent. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un chier musical, puis appuyez sur le bouton jaune. La marque ( ) s’afche à gauche du chier musical sélectionné. Répétez l’opération ci-dessus pour sélectionner plusieurs chiers musicaux. Appuyez sur le bouton ENTER . Si vous désactivez le fond musical, aucune musique sera diffusée, même si des options de fond musical ont été congurées dans l'option Paramètres du fond musical. Liste: Les informations relatives a u chier s'afchent sous forme de dossier ou de chier JPEG. Pour quitter le mode WISELINK, appuyez sur le bouton W.LINK de la télécommande. Lorsque vous sélectionnez une photo, des informations la concernant s'afche sur le côté gauche de l'écran du téléviseur, comme la résolution, la date de modication, et l'ordre du chier dans le répertoire courant (par exemple, 10ème sur 15).

: Icône de dossierIcône de dossier : Icône de photoIcône de photo : Icône Revenir au niveauIcône Revenir au niveau de dossier précédent Upper Folder01-00102-00203-00304-00405-005 Sélection Déplacer Entrer Retour◄◄ 1/1 Page ►►Paramètres de musique de fondChoisir les fichiers pour le fond musical.Upper FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13 Sélection Déplacer Entrer Option Retour Photo 1/10 Page580*440 47KB Jun 1,2008 3/23 895MB/993MB SUM Upper FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13 Sélection Déplacer Entrer Option Retour Photo 1/10 Page580*440 47KB Jun 1,2008 3/23 895MB/993MB SUM Photo 580*440 47KB Jun 1,2008 3/23 Résolution Ordre du fichier dans le répertoire courant Date de modification Taille du fichier Vitesse du diaporama Normal Fond musical Marche ►Paramètres de musique de fondListeQuitterRapideNomal Lent Vitesse du diaporama Normal

Fond musical MarcheParamètres de musique de fondListeQuitterArrêtMarche BN68-01415F-00Fre-0228.indd 33 2008-02-28 4:44:29Français - 34 Lancer le diaporama Zoom X1

Liste Quitter x 1 x 2 x 4 Utilisation du menu Option

1. Observez les étapes 1 à 3 de la procédure "Utilisation du menu

WISELINK". (Voir page 31)

2. Appuyez sur le bouton ◄ ou ► pour sélectionner "Photo", puis

appuyez sur le bouton ENTER . Les informations relatives au chier enregistré s’afchent sous forme de dossier ou de chier. 3. Appuyez sur le bouton ▲, ▼, ◄ ou ► pour sélectionner un▲, ▼, ◄ ou ► pour sélectionner unou ► pour sélectionner un ► pour sélectionner un pour sélectionner un chier, puis appuyez sur le bouton ENTER . Lorsqu'une photo miniature est sélectionnée, appuyez sur ce bouton pour l'afcher en plein écran.

4. Appuyez sur le bouton INFO pour afcher l'option ("Lancer le

diaporama", "Zoom", "Rotat.", "Liste") Lancer le diaporama:

• Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Lancer le diaporama”, puis appuyez sur le bouton ENTER . Vous pouvez démarrer un diaporama. Zoom :

• Appuyez sur le bouton ▲ ou ▼ pour sélectionner "Zoom", puis appuyez sur le bouton ENTER .

• Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER . (X1, X2, X4)X1, X2, X4), X2, X4) Pour se déplacer dans la photo agrandie vers le haut/le bas/la gauche/la droite, appuyez sur le bouton INFO pour quitter l’option de menu, puis appuyez sur les boutons ▲, ▼, ◄ et ►. L’option “Lancer le diaporama” ou “Rotat.” est désactivée lorsque vous sélectionnez l’option “Zoom”. "x1":x1":": Rétablit le format original d'une photo. "x2": Zoom avant X2 sur la photo. "x4": Zoom avant X4 sur la photo.

: déplace la photo agrandie vers le haut/le bas/la droite/la gauche. Rotat.: Appuyez sur le bouton ▲ ou ▼ pour sélectionner "Rotat.", puis appuyez sur le bouton ENTER . Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER . (0°, 90°, 180°, 270°) Le chier pivoté n'est pas enregistré. L’option “Lancer le diaporama” ou “Zoom” est désactivée lorsque vous sélectionnez l’option “Rotat.”. “0°”: Rotation de la photo pour revenir à l'original “90°”: Rotation de 90 degrés de la photo "180°": Rotation de 180 degrés de la photo "270°": Rotation de 270 degrés de la photo

Rotat. 0 ° Liste Quitter BN68-01415F-00Fre-0228.indd 34 2008-02-28 4:44:30Français - 35 Utilisation de la liste MP3 Ce menu permet d'afcher des chiers MP3 enregistrés sur la carte mémoire USB.

1. Observez les étapes 1 à 3 de la procédure "Utilisation du menu

WISELINK". (Voir page 31)

2. Appuyez sur le bouton ◄ ou ► pour sélectionner "Musique",

puis appuyez sur le bouton ENTER . Les informations relatives au chier enregistré s’afchent sous forme de dossier ou de chier.

3. Appuyez sur le bouton ▲ ou ▼ pour accéder à une icône, puis

appuyez sur le bouton ENTER . Lorsque vous êtes sur une icône de chier musical et que vous appuyez sur le bouton ENTER , ce chier est immédiatement lu. Lorsque vous êtes sur une icône de dossier musical et que vous appuyez sur le bouton ENTER , les chiers musicaux contenus dans le dossier s'afchent. Pour sélectionner un chier dans la page suivante, appuyez sur le bouton ou an de passer à la page suivante.

4. pour sélectionner un seul chier ou tous les chiers, appuyez

sur le bouton INFO pour afcher les menus Musique. Appuyez sur le bouton ENTER pour sélectionner "Lecture", "Répéter la musique" ou "Sélectionner tout". Pour quitter le mode WISELINK, appuyez sur le bouton W.LINK de la télécommande. Utilisation du menu Option Lecture: Sélectionnez cette option pour lire les chiers MP3. Appuyez sur le bouton lors de la lecture d’un chier MP3 pour mettre le chier en pause. Appuyez sur le bouton pour quitter le mode Lecture. Ce menu afche uniquement les chiers portant l’extension MP3. Les chiers portant d’autres extensions ne s’afchent pas, même s’ils sont enregistrés sur le même périphérique USB. Le chier sélectionné s'afche en haut, avec sa durée de lecture. Pour régler le volume sonore, appuyez sur le bouton VOL +, VOL - de la télécommande. Pour couper le son, appuyez sur le bouton MUTE de la télécommande. Répéter la musique: Sélectionnez cette option pour lire en continu les chiers MP3 du dossier courant. Vous pouvez choisir Activé ou Désactivé. Sélectionner tout: Sélectionner tous les fichiers du dossier. Désélectionner tout: Désélectionner tous les fichiers du dossier. Icône d'information sur la fonction Musique : Lorsque tous les chiers musicaux du dossier (ou le chier sélectionné) sont répétés. Le mode “Répéter la musique” est déni sur “Marche”. : Lorsque tous les chiers musicaux du dossier (ou le chier sélectionné) sont lus une fois. Le mode “Répéter la musique” est déni sur “Arrêt”.

: Lorque vous appuyez sur le bouton / de la télécommande pendant la lecture. : Lorque vous appuyez sur le bouton de la télécommande lorsque la lecture est interrompue.

: Icône de dossier : Icône de chier musical : Icône Revenir au niveau Icône Revenir au niveauIcône Revenir au niveau de dossier précédent Déplacer Entrer Retour SUM861MB/994MB Free Déplacer Entrer Retour SUM 861MB/994MBFreeMusicPhoto Musique CongurationUpper Folder00:04:0100:04:2800:04:1200:05:3900:04:3000:04:3000:03:5400:05:25Folder 101-00102-00203-00304-00405-00507-00708-00806-00606-006 00:04:00 Sélection Déplacer Entrer Option Retour Music 1/10 Page 5MB Jun 1,2008 3/23 LectureRépéter la musique Arrêt ► Sélectionner toutQuitter BN68-01415F-00Fre-0228.indd 35 2008-02-28 4:44:52Français - 36 Utilisation du menu Conguration Ce menu afche les paramètres de l'utilisateur pour le menu WISELINK.

1. Observez les étapes 1 à 3 de la procédure "Utilisation du menu WISELINK". (Voir page 31)

2. Appuyez sur le bouton ◄ ou ► pour sélectionner "Conguration", puis appuyez sur le bouton

Appuyez sur le bouton ▲ ou ▼ pour sélectionner l'élément souhaité, puis appuyez sur le bouton ENTER . ("Vitesse du diaporama", "Fond musical", "Paramètres de musique de fond", "Répéter la musique", "Ecran de veille")

4. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l'option, puis appuyez sur le bouton ENTER .

Pour quitter le mode WISELINK, appuyez sur le bouton W.LINK de la télécommande. Vitesse du diaporama: Sélectionnez cette option pour modier la vitesse de délement du diaporama. Vous pouvez sélectionner "Rapide", "Normal" ou "Lent". Fond musical : Sélectionnez cette option pour choisir si un chier MP3 sera diffusé ou non pendant le diaporama. Vous pouvez sélectionner Musique "Marche" ou Musique "Arrêt". Paramètres de musique de fond: Durant un diaporama, utilisez l'option "Paramètres de musique de fond" pour sélectionner un chier musical à lire. Sélectionnez un chier MP3 comme fond musical. Répéter la musique: Sélectionnez cette option pour relancer la lecture du fond musical une fois que tous les chiers MP3 du dossier courant ont été lus. Ecran de veille: Sélectionnez cette option pour dénir le délai avant l'activation de l'écran de veille. L'écran de veille apparaîtra en cas d'inactivité (si aucun bouton n'est pressé pendant 1, 5 ou 10 minutes). Vitesse du diaporama : Normal Fond musical : Marche Paramètres de musique de fond Répéter la musique : Arrêt Ecran de veille : 1min. Déplacer Entrer Retour Setup RapideNormal Lent Upper Folder01-00102-00203-00304-00405-005 Sélection Déplacer Entrer Retour◄◄ 1/1 Page ►►Paramètres de musique de fondChoisir les fichiers pour le fond musical.Vitesse du diaporama : Normal Fond musical : Marche Paramètres de musique de fond Répéter la musique : Arrêt Ecran de veille : 1min. Déplacer Entrer Retour Setup ArrêtMarcheVitesse du diaporama : Normal Fond musical : Marche Paramètres de musique de fond Répéter la musique : Arrêt Ecran de veille : 1min. Déplacer Entrer Retour Setup 1min.5min.10min.Vitesse du diaporama : Normal Fond musical : Marche Paramètres de musique de fond Répéter la musique : Arrêt Ecran de veille : 1min. Déplacer Entrer Retour Setup ArrêtMarche BN68-01415F-00Fre-0228.indd 36 2008-02-28 4:45:11Français - 37 Qu’est-ce que Anynet

Anynet+ est un système de réseau AV qui fournit une interface AV conviviale aux utilisateurs, en contrôlant tous les appareils AV connectés via le menu Anynet+ lorsque des appareils AV Samsung Electronics sont connectés. Connexion d’appareils Anynet

Le système Anynet+ ne prend en charge que les appareils AV compatibles Anynet+. Assurez-vous que l’appareil AV connecté au téléviseur porte bien un label Anynet+. Connexion directe au téléviseur A l’aide du câble HDMI, reliez la prise [HDMI 1], [HDMI 2] ou [HDMI 3] du téléviseur à la prise HDMI OUT de l’appareil Anynet+ correspondant. Connexion à un système Home Theater

1. A l’aide du câble HDMI,

reliez la prise [HDMI 1], [HDMI 2] ou [HDMI 3] du téléviseur à la prise HDMI OUT de l’appareil Anynet+ correspondant.

2. A l’aide du câble HDMI,

reliez la prise HDMI IN du système Home Theater à la prise HDMI OUT de l’appareil Anynet+ correspondant. Ne connectez qu’un seul récepteur. Pour établir une connexion entre des appareils Anynet+, employez des câbles HDMI 1.3. Anynet+ fonctionne si l’appareil AV compatible est en mode Veille ou en Marche. Anynet+ prend en charge jusqu’à 8 appareils AV.

Appareil Anynet+ 1 Appareil Anynet+ 2 Appareil Anynet+ 3 Câble HDMI 1.3Câble HDMI 1.3Câble HDMI 1.3 Appareil Anynet+ 1 Appareil Anynet+ 2Appareil Anynet+ 3Câble HDMI 1.3Câble HDMI 1.3Câble HDMI 1.3Câble HDMI 1.3Home Theatre BN68-01415F-00Fre-0228.indd 37 2008-02-28 4:45:11Français - 38 Conguration d’Anynet+ Les fonctions d’Anynet+ emploient les réglages suivants. Utilisation de la fonction Anynet+

1. Appuyez sur le bouton TOOLS.

Appuyez ensuite sur le bouton ENTER pour sélectionner “Anynet+(HDMI-CEC)”. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Configuration” puis appuyez sur le bouton ENTER

2. Appuyez sur le bouton

ENTER pour sélectionner “Anynet+ (HDMI-CEC)”, puis appuyez sur le bouton ENTER

3. Sélectionnez “Marche” en appuyant sur le bouton ▲ ou ▼, puis

appuyez sur le bouton ENTER

La fonction “Anynet+ (HDMI-CEC)” est activée. Si vous choisissez “Arrêt” , la fonction “Anynet+ (HDMI-CEC)” est désactivée. Lorsque la fonction “Anynet+ (HDMI-CEC)” est désactivée, toutes les activités associées à Anynet+ sont indisponibles. Extinction automatique d’un appareil Anynet+ lorsque le téléviseur est mis hors tension

1. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Arrêt automatique”,

puis appuyez sur le bouton ENTER

2. Sélectionnez “Oui” en appuyant sur le bouton ▲ ou ▼, puis

appuyez sur le bouton ENTER

La fonction de mise hors tension automatique est activée.

Si vous choisissez “Non”, la fonction est désactivée. Appuyez sur le bouton EXIT pour quitter. Le réglage Sélectionner appareil de la télécommande du téléviseur doit être xé à TV pour pouvoir utiliser la fonction Anynet+. Si vous réglez “Arrêt automatique” sur “Non”, les appareils externes connectés s’éteignent lorsque le téléviseur est mis hors tension. Toutefois, si l’appareil est en train d’enregistrer, il ne peut pas être éteint.

ConfigurationAnynet+ (HDMI-CEC) MarcheArrêt automatique : ArrêtRech connectés Non Oui Déplacer Entrer RetourConfigurationAnynet+ (HDMI-CEC) : ArrêtArrêt automatique : ArrêtRech connectésArrêtMarcheDéplacer Entrer RetourVoir télévision Sélection appareil Enregistrer Menu du Périphérique Fonctionnement périph. Récepteur :Arrêt Configuration TV P9Déplacer EntrerRetourOutilsAnynet+ (HDMI-CEC)Mode Image : StandardMode Son : PersonnaliséVeille : ArrêtSRS TS XT : ArrêtMode éco. : ArrêtDual l-ll : MonoDéplacer Entrer Quitter BN68-01415F-00Fre-0228.indd 38 2008-02-28 4:45:12Français - 39 Recherche d’appareils Anynet+ et basculement entre des appareils

Appuyez sur le bouton TOOLS. Appuyez ensuite sur le bouton ENTER pour sélectionner “Anynet+(HDMI-CEC)”.

2. Appuyez sur le bouton ou pour sélectionner "Sélection

appareil" puis appuyez sur le bouton ENTER .

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un appareil,

puis appuyez sur le bouton ENTER . Vous passez ainsi à l’appareil sélectionné.

4. Si l’appareil désiré est introuvable, appuyez sur le bouton

▲ ou ▼ pour sélectionner “Conguration”, puis appuyez sur le bouton ENTER .

5. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Rech

connectés”, puis appuyez sur le bouton ENTER . Le message “Configuration de la connexion Anynet+” s’affiche. Au terme de la recherche, les appareils connectés sont indiqués dans le menu Anynet+. Le basculement vers l’appareil sélectionné peut prendre 2 minutes. Il est impossible d’annuler l’opération de basculement. Le temps nécessaire pour rechercher les appareils dépend du nombre d’appareils connectés. Au terme de la recherche d’appareils, le nombre d’appareils trouvé n’est pas indiqué. Bien que le téléviseur recherche automatiquement les appareils lorsqu’il est allumé à l’aide du bouton POWER, les appareils connectés lorsque le téléviseur est allumé ou dans des conditions spéciques ne sont pas afchés dans la liste des appareils. Dans un tel cas, utilisez le menu “Rech connectés” pour rechercher ces appareils. Si vous avez choisi un mode d’entrée externe en appuyant sur le bouton SOURCE, il est impossible d’utiliser la fonction Anynet+. Veillez à basculer vers un appareil Anynet+ au moyen du bouton TOOLS.

ConfigurationAnynet+ (HDMI-CEC) : Marche Auto Turn Arrêt : Oui Rech connectés Déplacer Entrer RetourVoir télévision Sélection appareil Enregistrer Menu du Périphérique Fonctionnement périph. Récepteur :Arrêt Configuration TV P9Déplacer EntrerRetour BN68-01415F-00Fre-0228.indd 39 2008-02-28 4:45:13Français - 40 Menu Anynet+ Le menu Anynet+ varie selon le type et l’état des appareils Anynet+ connectés au téléviseur. Menu Anynet+ Description Voir télévision Passe d’Anynet+ au mode de diffusion TV. Sélection appareil Le téléviseur se connecte à l’appareil correspondant. Enregistrer Démarre l’enregistrement (ce menu ne fonctionne qu’avec un appareil capable d’enregistrer). Menu du Périphérique Affiche le menu de l’appareil connecté. Exemple : Si un enregistreur de DVD est connecté, son menu titre s’affiche. Fonctionnement périph. Affiche le menu de commande de l’appareil connecté. Exemple : Si un enregistreur de DVD est connecté, son menu de contrôle de lecture qui s’affiche. Récepteur Le son est émis par l’intermédiaire du récepteur. Configuration Permet de configurer l’environnement d’utilisation d’Anynet+. Boutons de la télécommande du téléviseur disponibles en mode Anynet+ Type d’appareil Mode de fonctionnement Boutons disponibles Appareil Anynet+ Après le basculement vers cet appareil, lorsque son menu s’affiche à l’écran. Touches numériques ▲/▼/◄/►/ENTER Touches colorées Bouton EXIT Après le basculement vers l’appareil, pendant la lecture d’un fichier (Recherche vers l’arrière)/ (Recherche vers l’avant)/ (Arrêt)/ (Lecture)/ (Pause) Appareil à tuner intégré Après le basculement vers l’appareil, lorsque vous regardez un programme télévisé Bouton P

Appareil audio Lorsque le récepteur est activé Bouton VOL

Bouton MUTE La fonction Anynet+ n’est utilisable que quand la télécommande est réglée en mode TV. Le bouton ne fonctionne que lorsque l’appareil est dans un état où l’enregistrement est possible. Il est impossible de commander des appareils Anynet+ à l’aide des boutons situés sur le téléviseur. Les appareils Anynet+ ne peuvent être commandés qu’au moyen de la télécommande du téléviseur. Il se peut que la télécommande du téléviseur ne fonctionne pas dans certaines situations. Dans ce cas, sélectionnez de nouveau l’appareil Anynet+. Les fonctions d’Anynet+ ne peuvent pas commander des produits d’autres fabricants. En mode Anynet+, les boutons de couleur peuvent ne pas fonctionner correctement. Les opérations , peuvent varier en fonction de l’appareil.

BN68-01415F-00Fre-0228.indd 40 2008-02-28 4:45:13Français - 41 Enregistrement Vous pouvez enregistrer un programme télévisé à l’aide d’un enregistreur. Appuyez sur le bouton . L’enregistrement débute. (Le système d’enregistrement compatible Anynet+ doit toutefois être connecté.) Le programme télévisé actuel est enregistré lorsque vous regardez la télévision. Si vous regardez une vidéo provenant d’un autre appareil, c’est cette vidéo qui est enregistrée. Vous pouvez également effectuer un enregistrement en sélectionnant Record après avoir appuyé sur le bouton TOOLS. Avant d’enregistrer, vériez la connexion de la prise d’antenne au périphérique d’enregistrement. Pour la connexion de l’antenne au périphérique d’enregistrement, reportez-vous au manuel de l’utilisateur de ce dernier.

Ecoute via un récepteur Le son peut être émis par l’intermédiaire d’un récepteur au lieu de l’enceinte du téléviseur.

Appuyez sur le bouton TOOLS. Appuyez ensuite sur le bouton ENTER pour sélectionner “Anynet+(HDMI-CEC)”. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Récepteur” puis appuyez sur le bouton ENTER .

2. Sélectionnez “Marche” en appuyant sur le bouton ◄ ou ►, puis

appuyez sur le bouton ENTER . Le son est désormais émis via le récepteur.

3. Appuyez sur le bouton EXIT pour quitter le menu.

Lorsque le récepteur est activé, vous pouvez écouter le son du téléviseur via le récepteur à 2 canaux. Si le récepteur n’est destiné qu’à un système Home Theater (et ne prend en charge que l’audio), il se peut qu’il ne gure pas dans la liste des appareils. Si vous utilisez du contenu confronté à un problème de droits d’auteur, il se peut que l’écoute via le récepteur ne fonctionne pas correctement. Si une coupure de courant se produit alors que l’option “Récepteur” est dénie sur “Marche” (câble d’alimentation débranché ou panne de courant), il se peut que l’option “TV Speaker” soit dénie sur “Arrêt” lorsque vous rallumez le téléviseur. (Voir page 22)

Voir télévision Sélection appareil Enregistrer Menu du Périphérique Fonctionnement périph. Récepteur :Arrêt Configuration TV P9Déplacer EntrerRetour BN68-01415F-00Fre-0228.indd 41 2008-02-28 4:45:13Français - 42 Vérications avant de faire appel au service d’assistance Symptôme Solution Anynet+ ne fonctionne pas. ■ Vérifiez si l’appareil est compatible Anynet+. Le système Anynet+ ne prend en charge que les appareils compatibles Anynet+. ■ Ne connectez qu’un seul récepteur. ■ Vérifiez que le cordon d’alimentation de l’appareil Anynet+ est bien connecté. ■ Vérifiez la connexion des câbles vidéo/audio/HDMI 1.3 de l’appareil Anynet+. ■ Vérifiez que Anynet+ (HDMI-CEC) est défini sur Marche dans le menu de configuration Anynet+. ■ Vérifiez que la télécommande du téléviseur est en mode TV. ■ Vérifiez qu’il s’agit d’une télécommande exclusive Anynet+. ■ Anynet+ ne fonctionne pas dans toutes les conditions. (Recherche de chaînes, fonctionnement de WISELINK, Plug & Play, etc.) ■ Lorsque vous branchez ou de retirez le câble HDMI 1.3, veillez à relancer une recherche de périphérique ou à redémarrer votre téléviseur. ■ Vérifiez que la fonction Anynet+ du périphérique Anynet+ est activée. Je veux démarrer Anynet+. ■ Assurez-vous que l’appareil AV est bien connecté au téléviseur, et assurez- vous que la fonction Anynet+ (HDMI-CEC) est réglée sur Marche dans le menu Configuration d’Anynet+. ■ Appuyez sur le bouton TV de la télécommande pour allumer le téléviseur. Appuyez ensuite sur le bouton TOOLS pour afficher le menu Anynet+ et sélectionnez le menu de votre choix. Je veux quitter Anynet+. ■ Choisissez Voir télévision dans le menu Anynet+. ■ Appuyez sur le bouton SOURCE de la télécommande et choisissez un appareil non compatible Anynet+. ■ Appuyez sur le bouton P / , CH LIST, PRE-CH, etc. pour modifier le mode TV. (Remarque : Le bouton de canal ne fonctionne que si aucun appareil Anynet+ à tuner incorporé n’est connecté.) Connexion à un appareil Anynet+ apparaît à l’écran. ■ Il est impossible d’employer la télécommande quand vous configurez Anynet+ ou quand vous passez à un mode de visualisation. ■ La télécommande n’est utilisable qu’au terme de la configuration d’Anynet+ ou du passage au mode de visualisation. La lecture ne démarre pas sur l’appareil Anynet+. Vous ne pouvez pas utiliser la fonction de lecture lorsque Plug & Play est en cours. L’appareil connecté n’est pas affiché. ■ Vérifiez si l’appareil est ou non compatible avec les fonctions d’Anynet+. ■ Vérifiez que le câble HDMI 1.3 est bien connecté. ■ Vérifiez que la fonction Anynet+ (HDMI-CEC) est définie sur Marche dans le menu de configuration Anynet+. ■ Lancez une nouvelle recherche d’appareils Anynet+. ■ Vous ne pouvez connecter un appareil Anynet+ qu’à l’aide du câble HDMI 1.3. Certains câbles HDMI peuvent ne pas prendre en charge les fonctions Anynet+. ■ En cas d’arrêt anormal, tel que la déconnexion du câble HDMI 1.3 ou du câble d’alimentation, ou encore une panne de courant, effectuez une nouvelle recherche d’appareils. Le programme TV ne s’enregistre pas. Vérifiez que la prise d’antenne du périphérique d’enregistrement est correctement branchée. BN68-01415F-00Fre-0228.indd 42 2008-02-28 4:45:14Français - 43 Fonction de télétexte La plupart des canaux de télévision proposent des services d’informations via le télétexte. La page d’index du télétexte contient des instructions sur l’utilisation de ce service. Vous pouvez en outre sélectionner différentes options à l’aide des boutons de la télécommande. Pour que l’affichage des informations de télétexte soit correct, la réception des chaînes doit être stable. Dans le cas contraire, des informations pourraient manquer ou certaines pages pourraient ne pas s’afficher.

Permet de quitter l’affichage télétexte. 2 6 (index) Permet d’afficher la page d’index du télétexte (sommaire). 3 8 (mémorisation) Permet de mémoriser les pages de télétexte. 4 4 (taille) Permet d’afficher la moitié supérieure de l’écran en caractères deux fois plus grands. Appuyez à nouveau sur ce bouton pour afficher la moitié inférieure de l’écran. Appuyez à nouveau pour rétablir le mode d’affichage normal. 5 5 (révéler) Permet d’afficher le texte masqué (par exemple les réponses d’un jeu). Appuyez à nouveau sur ce bouton pour rétablir le mode d’affichage normal. 6 / (télétexte activé/mix) Permet d’activer le mode Télétexte après avoir choisi le canal diffusant le service télétexte. Appuyez deux fois sur ce bouton pour superposer le télétexte à l’émission diffusée. 7 0 (mode) Permet de sélectionner le mode Télétexte (LIST/FLOF). Si vous appuyez sur ce bouton en mode LISTE, vous accédez au mode d’enregistrement de liste. Dans ce mode, vous pouvez enregistrer une page télétexte dans une liste à l’aide du bouton 8 (mémorisation) 8 1 (page secondaire) Permet d’afficher la page télétexte suivante. 9 2 (haut page) Permet d’afficher la page télétexte suivant. 0 3 (bas page) Permet d’afficher la page télétexte précédente. ! 9 (pause) Permet de bloquer l’affichage sur une page précise, si celleci est reliée à plusieurs pages secondaires qui s’affichent automatiquement l’une après l’autre. Pour reprendre l’affichage des autres pages, appuyez à nouveau sur ce bouton. @ 7 (annuler) Permet d’afficher le programme lors de la recherche d’une page. # Boutons de couleur (rouge/vert/jaune/bleu) Si la société émettrice utilise le système FASTEXT, les différents sujets traités dans la page télétexte disposent d’un code couleur et peuvent être sélectionnés à l’aide des boutons de couleur de la télécommande. Appuyez sur le bouton correspondant à la fonctionnalité requise. La page s’affiche ainsi que d’autres informations en couleur pouvant être sélectionnées de la même manière. Pour afficher la page précédente ou la page suivante, appuyez sur le bouton de couleur correspondant. Vous pouvez changer de page télétexte en appuyant sur les boutons numériques de la télécommande.

BN68-01415F-00Fre-0228.indd 43 2008-02-28 4:45:14Français - 44 Les pages télétexte sont organisées en six catégories : Catégorie Sommaire

Numéro de la page sélectionnée Identité du canal émetteur Numéro de la page actuelle ou indications de recherche Date et heure Texte Informations sur l’état Informations FASTEXT Les informations télétexte sont souvent réparties sur plusieurs pages qui s’afchent l’une après l’autre. Ces pages sont accessibles en : Entrant le numéro de page ; Sélectionnant un titre dans une liste ; Sélectionnant un en-tête de couleur (système FASTEXT). Appuyez sur le bouton TV pour quitter l’affichage télétexte.

BN68-01415F-00Fre-0228.indd 44 2008-02-28 4:45:14Français - 45 Fixation murale (vendu séparément) Grâce à l’installation d’un support mural automatique, vous pouvez régler facilement la position de votre téléviseur. Entrer dans le menu

1. Appuyez sur le bouton ▲, ▼, ◄ ou ► de votre télécommande.

L’écran Fixation murales’afche. Si l’écran Fixation murale ne s’affiche pas lorsque vous cliquez sur un bouton de direction en regardant la télévision, utilisez le menu pour l’afficher.

• Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Configuration”, puis appuyez sur le bouton ENTER .

• Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Fixation murale”, puis appuyez sur le bouton ENTER . Mémorisation de la position

Réglez à la position souhaitée à l’aide des boutons ▲, ▼, ◄, ►. Si vous appuyez sur une touche échée alors qu’aucun menu OSD n’est afché sur l’écran du téléviseur, l’écran de réglage s’afche. Appuyez sur le bouton INFO pour effectuer une réinitialisation. Appuyez sur le bouton ◄ ou ► pour sélectionner “Oui”, puis appuyez sur le bouton ENTER . La position est initialisée sur le réglage par défaut.

3. Appuyez sur le bouton bleu.

Appuyez sur les boutons ▲ et ▼ pour sélectionner un mode d’enregistrement parmi Position1, Position2 ou Position3 afin d’enregistrer la position actuelle. Si vous ne souhaitez pas enregistrer la position actuelle, appuyez sur le bouton RETURN. Lorsque vous sélectionnez un mode d’enregistrement, vous ne pouvez pas utiliser les boutons Couleur.

4. Appuyez sur le bouton ENTER pour effectuer

l’enregistrement. Si Position1 est sélectionné, le message “Position actuelle enregistrée sous Position1” est afché.

5. Appuyez sur le bouton ENTER .

La position enregistrée apparaît sur le côté gauche de l’OSD.

ConfigurationPlug & Play Langue : Français Horloge Fixation murale Mélodie : Arrêt Divertissement : Arrêt Mode éco. : Arrêt PIP Déplacer Entrer Retour Fixation muralePosition1Régler Sauvegarder Centre INFO Position 1 2 3SauvegarderSélectionner un moyen de sauvegardePosition1Position2Position3 Régler Entrer Retour Panneau arrière du téléviseur Fixation murale Câble SERVICE (non fourni) BN68-01415F-00Fre-0228.indd 45 2008-02-28 4:45:15Français - 46 Accès à la position mémorisée

1. Effectuez l’étape 1 de la section “Entrer dans le menu”.

2. Appuyez sur un bouton de couleur (Rouge, Vert ou Jaune)

pour déplacer le support mural automatique vers la position enregistrée. Vous pouvez déplacer le support mural sur l’une des trois positions prédénies en appuyant sur le bouton Rouge (Position1), Vert (Position2) ou Jaune (Position3). Si vous réglez la position après avoir accédé à une position prédénie, l’écran de position disparaît. Pour l’installation, consultez le manuel d’installation fourni avec le support mural. Pour l’installation du produit ainsi que l’installation et le déplacement de la xation murale, adressez- vous à une société d’installation spécialisée. Utilisez ce manuel d’installation si vous souhaitez xer le support sur un mur. Si vous souhaitez le xer sur d’autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Le support mural automatique ne fonctionne pas lorsque Anynet+ et WISELINK sont activés. Les modèles à 37, 40 et 46 pouces ne sont pas compatibles avec l’ancien système électrique de xation murale (WMN5090A*).

Utilisation du verrouillage Kensington antivol (en fonction du modèle) Le verrouillage Kensington est un dispositif utilisé pour xer physiquement le système dans le cas d’une utilisation dans un endroit public. L’aspect et la méthode de verrouillage peuvent différer de l’illustration en fonction du fabricant. Reportez-vous au manuel fourni avec le verrouillage Kensington pour une utilisation correcte. Le dispositif de verrouillage doit être acheté séparément.

1. Insérez le dispositif de verrouillage dans

(Figure 1) la fente Kensington de la télévision LCD et tournez-le dans le sens de verrouillage (Figure 2).

2. Branchez le câble du verrouillage Kensington.

3. Fixez le verrouillage Kensington sur un bureau ou

tout autre objet lourd inamovible. L’emplacement du verrou Kensington peut varier en fonction du modèle.

Câble Figure 2 Figure 1 <Optionnel> Fixation muralePosition1Régler Sauvegarder Centre INFO Position 1 2 3 BN68-01415F-00Fre-0228.indd 46 2008-02-28 4:45:16Français - 47 Dépannage : Avant de contacter le personnel du service d’assistance Aucune image ou aucun son. Vériez que le cordon d’alimentation est branché à une prise secteur. Vériez que vous avez appuyé sur le bouton de votre téléviseur. Vériez les paramètres de contraste et de luminosité. Vériez le volume.

Image normale, mais aucun son. Vériez le volume. Vériez si le bouton MUTE de la télécommande a été actionné. Vériez si le paramètre “TV Speaker” est déni sur Marche.

L’écran est noir et le témoin d’alimentation clignote à intervalle régulier. Sur votre ordinateur, allez sur : Alimentation, Câble de signal. Le mode de gestion d’alimentation est activé. Déplacez la souris de l’ordinateur ou appuyez sur une touche du clavier.

Aucune image ou image en noir et blanc. Réglez les paramètres de couleur. Vériez que le système d’émission sélectionné est correct.

Interférence du son et de l’image. Essayez d’identier l’appareil électrique qui perturbe le téléviseur et éloignez-le. Branchez le téléviseur à une autre prise.

Image neigeuse ou oue, son altéré. Vériez l’orientation, l’emplacement et les branchements de votre antenne. Cette interférence est souvent due à l’utilisation d’une antenne intérieure.

Dysfonctionnements de la télécommande. Remplacez les piles de la télécommande. Nettoyez la partie supérieure de la télécommande (fenêtre de transmission). Vériez les bornes des piles.

Le message “Vérier le signal du câble.” s’afche. Assurez-vous que le câble de signal est bien branché au PC ou aux sources vidéo. Assurez-vous que les sources vidéo ou le PC sont allumés.

En mode PC, le message “Mode non pris en charge” s’afche. Vériez la résolution maximale et la fréquence de l’adaptateur vidéo. Comparez ces valeurs aux données du graphique de fonctionnement des modes d’afchage.

L’image endommagée apparaît dans le coin de l’écran. Si “Scan uniquement” est sélectionné dans certains périphériques externes, l’image endommagée peut apparaître dans le coin de l’écran. Ce problème est provoqué par les périphériques externes et non par le téléviseur. Le message “Rétablit tous les paramètres aux réglages prédénis en usine” s’afche. Cela s’affiche lorsqu’on appuie sur la touche EXIT pendant un moment. Les paramètres du produit sont rétablis selon les réglages prédéfinis en usine. Le panneau TFT LCD utilise un panneau constitué de sous-pixels (6 220 800) dont la fabrication fait appel à une technologie avancée. Il se peut toutefois que des points clairs ou sombres apparaissent à l’écran. Ils n’ont aucune incidence sur la performance du produit. BN68-01415F-00Fre-0228.indd 47 2008-02-28 4:45:16Français - 48 Spécications techniques et environnementales Nom du modèle LA32A550 LA37A550 Taille de l’écran (diagonale) 32 pouces 37 pouces Résolution PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz Son Sortie 10 W X 2 10 W X 2 Dimensions (L x P x H) Corps Avec pied 865 x 79 x 500 mm 865 x 220 x 561 mm 984 x 87 x 572 mm 984 x 240 x 637 mm Poids avec support 14 kg 18 kg Considérations environnementales Température de fonctionnement Humidité au cours du fonctionnement Température de stockage Humidité sur le lieu de stockage 10 °C à 40 °C (50 °F à 104 °F) 10 % à 80 %, sans condensation -20 °C à 45 °C (-4 °F à 113 °F) 5 % à 95 %, sans condensation Support pivotant (gauche/droite) -20˚ ~ 20˚ Nom du modèle LA40A550 LA46A550 Taille de l’écran (diagonale) 40 pouces 46 pouces Résolution PC 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz Son Sortie 10 W X 2 10 W X 2 Dimensions (L x P x H) Corps Avec pied 1058 x 91 x 608 mm 1058 x 240 x 672 mm 1186 x 111 x 686 mm 1186 x 260 x 749 mm Poids avec support 19 kg 27 kg Considérations environnementales Température de fonctionnement Humidité au cours du fonctionnement Température de stockage Humidité sur le lieu de stockage 10 °C à 40 °C (50 °F à 104 °F) 10 % à 80 %, sans condensation -20 °C à 45 °C (-4 °F à 113 °F) 5 % à 95 %, sans condensation Support pivotant (gauche/droite) -20˚ ~ 20˚ La conception et les spécifications sont susceptibles de changer sans préavis. Ce périphérique est un appareil numérique de classe B. Pour les caractéristiques d’alimentation et de consommation électrique, voir l’étiquette fixée au produit.
