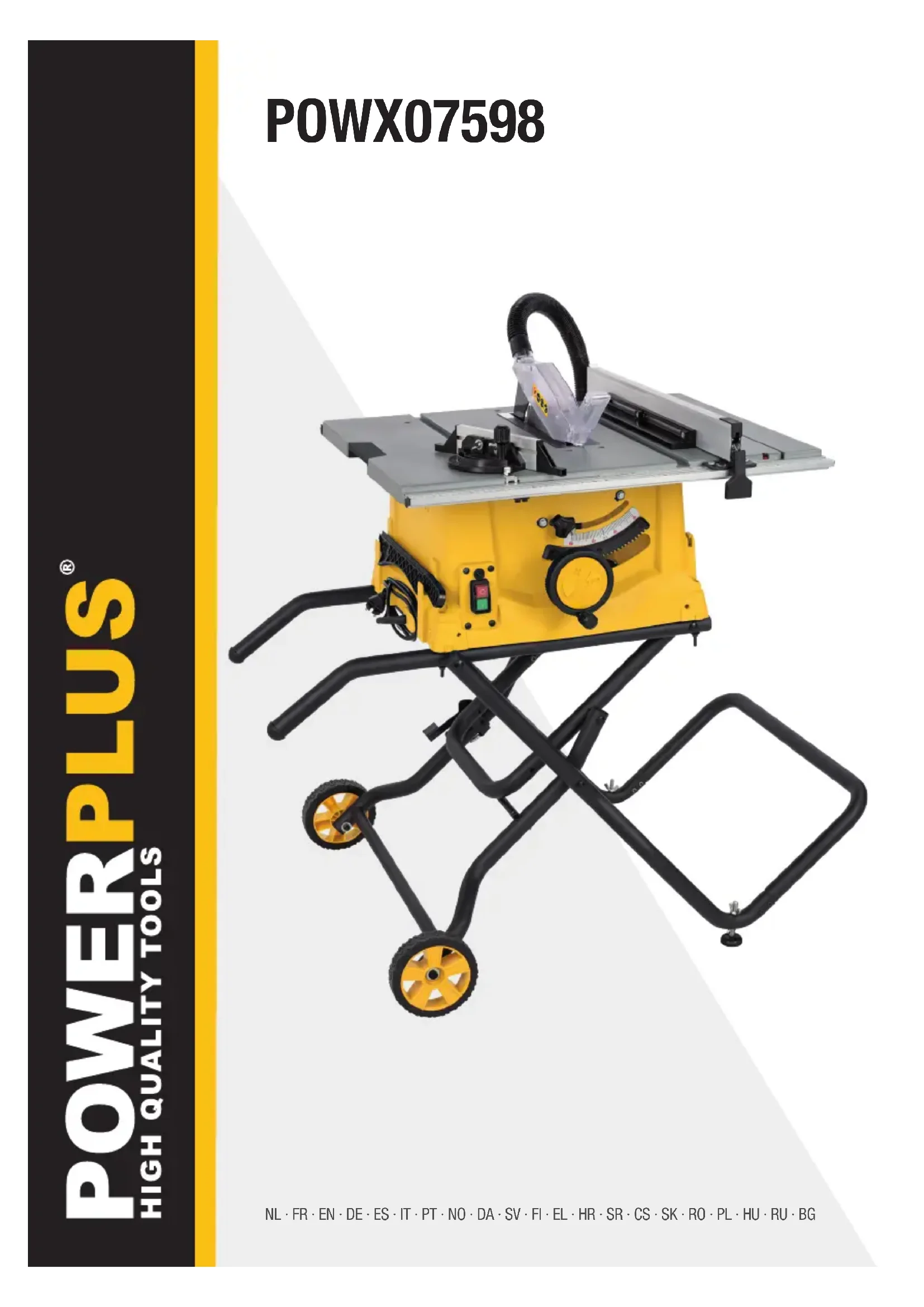

MODE D'EMPLOI POWX07598 PowerPlus

NL · FR · EN · DE · ES · IT · PT · NO · DA · SV · FI · EL · HR · SR · CS · SK · RO · PL · HU · RU · BG POWX07598NL NEDERLANDS VERTAALDE VERSIE VAN DE ORIGINELE HANDLEIDING FR FRANÇAIS TRADUCTION DU MODE D’EMPLOI D’ORIGINE

4.2 Avertissements relatifs aux procédures de coupe ............................................... 4

4.3 Causes du rebond et avertissements associés .................................................... 5

4.4 Avertissements relatifs à la procédure d’utilisation de la scie à table ................ 5

6.5 Montage de la butée d’angle à onglet (Fig. 5) ....................................................... 6

7.1 Vérifiez votre outil avant de commencer ! ............................................................. 7

7.2 Les éléments de commande ................................................................................... 7

7.2.1 L’interrupteur marche/arrêt ........................................................................................ 7

7.2.2 Protection contre les surcharges (16) ........................................................................ 8

7.2.3 Réglage de mécanisme pour l’angle d’inclinaison ..................................................... 8

7.2.4 Manivelle à main pour le réglage de la hauteur de coupe .......................................... 8

7.3 La pièce à ouvrager s’arrête ................................................................................... 8

7.3.1 La butée d’angle à onglet .......................................................................................... 8 7.3.2 Coupes à onglet (Fig. 8) ............................................................................................ 8POWX07598 FR Copyright © 2022 VARO P a g e | 2 www.varo.com

7.3.3 Réglage du rail de butée de la butée parallèle........................................................... 8

7.3.4 Butée parallèle .......................................................................................................... 8

7.4 Réglage de la hauteur de coupe (Fig. 9) ................................................................ 9

8.1 Vue d’ensemble du nettoyage et de l’entretien ................................................... 10

POWX07598 1 UTILISATION L'appareil est conçu pour couper et tronçonner du bois massif, bois stratifié, aggloméré, contre-plaqué en bois et autres matériaux en bois. Des morceaux ronds peuvent ne pas être sciés car la rotation des lames de scie peut les faire rouler. Seuls les matériaux pour lesquels la lame de scie a été conçue peuvent être sciés. Seules les lames de scie pour l'unité (lames à dents de carbure et chrome-vanadium) peuvent être utilisées. L'utilisation de lames en acier de grande vitesse et des meules de tout type n'est pas autorisée. L'unité peut ne pas être utilisée dans des domaines où il existe un risque d’explosion. Ne convient pas à une utilisation professionnelle.

AVERTISSEMENT : Pour votre propre sécurité, lisez préalablement ce

manuel d’utilisation et les consignes de sécurité générales avant d’utiliser l’outil. Si vous cédez votre outil, joignez-y toujours ce mode d'emploi. 2 DESCRIPTION (FIG. A)

1. Interrupteur I Sous tension (vert)

Interrupteur 0 hors tension (rouge) /arrêt d’urgence

2. Réglage de la hauteur de la lame de

scie et de l’angle d’inclinaison (manivelle)

3. Bouton de verrouillage de la lame de

scie (bouton rotatif)

4. Indicateur d’angle de coupe

7. Protège-lame de scie

9. Levier de verrouillage pour la butée

10. Butée d’angle à onglet

15. Patin en caoutchouc

16. Protection contre les surcharges

• Retirez tous les matériaux d’emballage.

• Retirez les supports d’emballage et de transport restants (le cas échéant).

• Vérifiez qu’il ne manque rien dans le carton.

• Vérifiez que l’appareil, le cordon d’alimentation, la fiche d’alimentation électrique et tous les accessoires n’ont pas subi de dommages au cours du transport.

• Conservez les matériaux d’emballage le plus longtemps possible jusqu’à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT : Les matériaux d’emballage ne sont pas des jouets ! Les

enfants ne doivent pas jouer avec des sacs en plastique ! Il existe un risque de suffocation ! 1 x scie circulaire à table 2000 W 1 x lame de scie 1 x rallonge droite 1 x clé 1 x guide de refente 1 x protecteur de lame et couteau séparateur 1 x jauge à onglets 2 x clés pour lame 1 x poussoir 1 x tuyau d’aspiration 1 x mode d’emploi 1 x support repliablePOWX07598 FR Copyright © 2022 VARO P a g e | 4 www.varo.com En cas de pièces manquantes ou endommagées, contactez votre revendeur.

• Maintenez les protections en place. Elles doivent être en bon état et correctement montées.

• Utilisez toujours le protège-lame de scie et le coin à refendre pour chaque opération de coupe.

• Fixez de nouveau immédiatement le dispositif de protection après une opération (telle qu’une coupe de refente) qui nécessite la dépose de la protection et du coin à refendre.

• Vérifiez que la lame de scie n’est pas en contact avec la protection, le coin à refendre ou la pièce à travailler avant d’activer l’interrupteur.

• Réglez le coin à refendre comme décrit dans le présent manuel.

• Afin que le coin à refendre fonctionne, il doit être engagé dans la pièce à travailler.

• Utilisez la lame de scie adaptée au coin à refendre.

4.2 Avertissements relatifs aux procédures de coupe

Ne placez jamais vos doigts ou vos mains à proximité ou sur le chemin de la lame de scie.

• Poussez la pièce à travailler sur la lame de scie ou le dispositif de coupe dans le sens de rotation de cette dernière/ce dernier uniquement.

• N’utilisez jamais la jauge à onglets pour entraîner la pièce à travailler lors de la refente et n’utilisez pas le guide de refente en tant que butée de longueur lors d’une coupe transversale à l’aide de la jauge à onglets.

• Lors de la refente, exercez toujours la force d’entraînement de la pièce à travailler entre le guide et la lame de scie. Utilisez un poussoir de type bâton lorsque la distance entre le guide et la lame de scie est inférieure à 150 mm, et utilisez un poussoir de type bloc lorsque cette distance est inférieure à 50 mm.

• Utilisez uniquement le poussoir fourni par le fabricant ou fabriqué conformément aux consignes.

• N’utilisez jamais un poussoir endommagé ou coupé.

• Ne réalisez aucune opération « à main levée ». Utilisez toujours le guide de refente ou la jauge à onglets pour positionner et guider la pièce à travailler.

• Ne vous penchez jamais autour ou au-dessus d’une lame de scie en rotation.

• Prévoyez un support supplémentaire de la pièce à travailler à l’arrière et/ou sur les côtés de la table pour les pièces à travailler longues et/ou larges afin de les maintenir de niveau.

• Entraînez la pièce à travailler à une vitesse régulière. Ne la pliez pas ou ne la tordez pas. En cas d’obstruction, mettez immédiatement l’outil hors tension et débranchez-le pour éliminer l’obstruction.

• Ne retirez pas les pièces de matériau découpées alors que la scie est en cours de fonctionnement.

• Utilisez un guide supplémentaire en contact avec le dessus de la table lors de la refente de pièces à travailler d’une épaisseur inférieure à 2 mm.POWX07598 FR Copyright © 2022 VARO P a g e | 5 www.varo.com

4.3 Causes du rebond et avertissements associés

Le rebond est une réaction soudaine de la pièce à travailler due à un pincement ou un coincement de la lame de scie, ou à un désalignement de la ligne de coupe dans la pièce à travailler par rapport à la lame de scie, ou à un grippage de la pièce à travailler entre la lame de scie et le guide de refente ou tout autre objet fixe. Au cours d’un rebond, le plus souvent, la pièce à travailler est soulevée de la table par la partie arrière de la lame de scie et éjectée vers l’utilisateur. Le rebond est le résultat d’une mauvaise utilisation de la scie et/ou de procédures ou conditions d’utilisation incorrectes, qui peuvent être évitées en prenant les précautions appropriées comme indiqué ci-dessous.

• Ne vous tenez jamais dans l’alignement de la lame de scie. Positionnez-vous toujours du même côté que le guide.

• Ne vous penchez jamais au-dessus de la lame de scie ou derrière elle pour tirer ou soutenir la pièce à travailler.

• Ne retenez jamais la pièce à travailler et ne l’appuyez jamais contre la lame de scie en rotation.

• Alignez le guide afin qu’il soit parallèle à la lame de scie.

• Utilisez un guide de pression pour guider la pièce à travailler contre la table et le guide lors de coupes non traversantes telles que les coupes de refente.

• Faites particulièrement attention lorsque vous réalisez une coupe dans des zones aveugles de pièces à travailler assemblées.

• Soutenez les grands panneaux afin de réduire le risque de pincement et de rebond de la lame de scie.

• Faites particulièrement attention lorsque vous découpez une pièce tordue, noueuse, gauchie ou qui ne présente pas de bord droit qui permettrait de la guider à l’aide d’une jauge à onglets ou le long du guide.

• Ne coupez jamais plus d’une pièce à travailler, que les pièces soient empilées à la verticale ou à l’horizontale.

• Lors du redémarrage de la scie alors que la lame se trouve dans la pièce à travailler, centrez la lame de scie dans le trait de scie afin que les dents de la scie ne soient pas engagées pas dans le matériau.

• Maintenez les lames de scie propres, affûtées et en bon état. N’utilisez jamais de lames de scie gauchies ou présentant des dents fissurées ou cassées.

4.4 Avertissements relatifs à la procédure d’utilisation de la scie à table

• Mettez hors tension la scie à table et débranchez le cordon d’alimentation lors de la dépose de la plaque amovible, du remplacement de la lame de scie ou des réglages du coin à refendre ou de la protection de la lame de scie, et lorsque l’outil est laissé sans surveillance.

• Ne laissez jamais la scie à table fonctionner sans surveillance. Mettez-la hors tension et restez à proximité tant qu’elle n’est pas complètement immobilisée.

• Placez la scie à table dans un endroit bien éclairé et de niveau, où vous ne perdrez pas votre équilibre. La zone de travail doit présenter suffisamment d’espace pour manipuler facilement la pièce à travailler, quelles que soient ses dimensions.

• Nettoyez et éliminez souvent la sciure du dessous de la table et/ou du dispositif de récupération de la poussière.

• La scie à table doit être fixée.

• Retirez les outils, les bouts de bois, etc. de la table avant de mettre la scie sous tension.

• Utilisez toujours des lames de scie présentant des alésages centraux de dimensions et forme appropriées (diamant/rond).

• N’utilisez jamais de dispositifs de fixation de lame de scie, tels que des flasques, rondelles, vis et écrous, endommagés ou inadaptés.

• Ne vous tenez jamais debout sur la scie à table, ne l’utilisez pas comme un marchepied.POWX07598 FR Copyright © 2022 VARO P a g e | 6 www.varo.com

• Assurez-vous que la lame de scie est montée pour tourner dans le sens approprié. N’utilisez pas de meules affûteuses, de brosses métalliques ou de meules abrasives sur une scie à table.

Le coin à fendre (8) empêche la pièce à ouvrager d'être surprise par les dents ascendantes et d'être projetée contre l’utilisateur. Il doit rester en place au cours de l’utilisation.

5.2 Protège-lame de scie

Le protège-lame de scie (7) protège l'utilisateur contre un contact accidentel avec la lame de la scie et contre la projection d’éclats. Il doit toujours rester en place au cours de l’utilisation.

Le poussoir (14) sert de prolongement de la main et protège l'utilisateur contre un contact accidentel avec la lame de scie. Le poussoir doit toujours être utilisé lorsque l'écart entre la butée et la lame est inférieur à 120 mm.

6 DÉBALLAGE ET ASSEMBLAGE

Déballez l’unité et assurez-vous que toutes les pièces sont bien là. Abaissez la lame de scie sous la surface de table (voir 8.4 Réglage de la hauteur de coupe). Retournez la table. Remarque : Si l’une des pièces manque ou est endommagée, contactez le revendeur.

6.1 Montage (Fig. 1 & 2)

Remarque : Ne placez l’outil que sur une surface plane antidérapante. L'outil ne doit pas osciller.

6.2 Montage de la scie sur le support repliable

• Positionnez la scie sur le dessus du support (choisissez l’orientation qui vous convient le mieux). Utilisez 4 vis et écrous hexagonaux en nylon pour fixer la scie sur le support.

6.3 Support repliable pour le rangement et le transport (Fig.3)

Appuyez sur le verrou de libération du support (A) et saisissez simultanément les poignées du support (B) et soulevez-les en les éloignant du corps de la scie. Appuyez sur la scie jusqu’à ce que le verrou de libération s’encliquète et verrouille le support. L’ensemble support et scie peut désormais être pivoté et déplacé en le faisant rouler.

6.4 Montage de la butée parallèle (Fig. 4)

Insérez la butée parallèle (11) dans le rail de l’échelle de mesure. Vérifiez le réglage via l’ouverture. Poussez le levier de verrouillage (9) vers le bas pour bloquer la butée parallèle (11) en place. Afin d’obtenir une coupe parfaitement parallèle, vous devez vérifier l’espace entre le guide et la lame de scie à deux endroits à l’aide d’un mètre à mesurer.

6.5 Montage de la butée d’angle à onglet (Fig. 5)

La butée d’angle à onglet (10) se compose de deux parties – le butoir (A) et le réglage d'angle (B) qui doivent être montés ensemble.

• Insérez le butoir (A) dans les orifices du réglage d'angle (B) avec les deux vis de réglage (C), poussez dans la position requise et serrez les vis de réglage.POWX07598 FR Copyright © 2022 VARO P a g e | 7 www.varo.com Poussez la barre coulissante (D) de la butée d’angle à onglet dans la barre requise de la surface de table. Les utilisateurs droitiers préfèreront pousser la butée d’angle à onglet dans la barre de gauche de la surface de table.

6.6 Montage du protège-lame de scie (Fig. 6)

Risque de blessure ! La lame de scie doit être réglée sur une hauteur d’au moins 30 mm.

• Montez d’abord la manivelle (2).

• Placez la lame dans la position la plus haute.

• Positionnez la protection de la lame de scie sur le coin à fendre (8) de sorte que la vis (22) s’engage dans l’orifice, poussez et serrez en même temps le boulon.

6.7 Montage du tuyau d'extraction (Fig. 7)

• Installez le tuyau d’extraction (5) sur le raccord du protège-lame de scie (7).

• Installez le tuyau d’extraction (5) sur le raccord d’extraction (23) situé à l’arrière de l’outil. 7 UTILISATION Risque de blessure ! Dans le cas d'une défaillance fonctionnelle, appuyez immédiatement sur le bouton rouge 0 de l’interrupteur marche/arrêt et débranchez.

7.1 Vérifiez votre outil avant de commencer !

Risque de blessure ! L’outil ne peut être mis en service que s’il ne présente aucun défaut. Si une pièce est défectueuse, elle doit être remplacée avant que l'outil ne soit réutilisé. Vérifiez afin de vous assurer que l'outil est en bon état de fonctionnement :

• Vérifiez afin de vous assurer qu'il n'y a aucun défaut visible.

• Vérifiez afin de vous assurer que tous les éléments de l’outil sont correctement montés.

• Vérifiez afin de vous assurer que l’équipement de sécurité fonctionne correctement.

• Vérifiez afin de vous assurer que la lame de la scie tourne librement.

• Vérifiez si la vis de réglage de l'angle d'inclinaison est serrée.

7.2 Les éléments de commande

7.2.1 L’interrupteur marche/arrêt

• Mise sous tension : Appuyez sur le bouton vert I de l’interrupteur marche/arrêt (1) pour mettre la scie sous tension. Avant de commencer à scier, attendez que la lame ait atteint la vitesse maximale.

• Mise hors tension : Appuyez sur le bouton rouge 0 de l’interrupteur marche/arrêt (1) pour mettre la scie hors tension.POWX07598 FR Copyright © 2022 VARO P a g e | 8 www.varo.com

7.2.2 Protection contre les surcharges (16)

L’outil est équipé d’une protection contre les surcharges (16). Laissez l’outil refroidir pendant au moins 30 minutes avant de le remettre sous tension. Pour ce faire, appuyez d’abord sur le bouton noir situé à côté de l’interrupteur, puis appuyez sur le bouton vert (1) pour redémarrer l’outil.

7.2.3 Réglage de mécanisme pour l’angle d’inclinaison

La lame de scie peut être réglée sur n’importe quel angle entre 0° et 45°. Desserrez le bouton de verrouillage (3), appuyez sur le levier (2) et tournez-le jusqu’à l’angle d’inclinaison souhaité et serrez le bouton de verrouillage (3).

7.2.4 Manivelle à main pour le réglage de la hauteur de coupe

La hauteur de coupe de la lame de scie doit être réglée en fonction de la pièce à ouvrager. La lame de scie doit toujours être réglée sur une dent de lame plus haute que la pièce à ouvrager. Vous pouvez la régler en tournant la manivelle vers la gauche ou la droite. Remarque : Afin de faire usage de toute la gamme des réglages de 45°, la hauteur de coupe doit être réduite en conséquence.

7.3 La pièce à ouvrager s’arrête

7.3.1 La butée d’angle à onglet

La butée peut être réglée sur un maximum de 120 mm pour la coupe à onglet. Risque de blessure ! Ne poussez pas la butée (Fig. 5 A) trop loin dans le sens de la lame de scie. L’écart entre la butée (Fig. 5 A) et la lame de scie devrait être d’environ 2 cm.

7.3.2 Coupes à onglet (Fig. 8)

• Poussez la butée d’angle à onglet (10) dans la barre requise de la surface de table.

• Desserrez la vis de réglage (A), réglez l’angle requis et ensuite resserrez la vis de réglage.

• Si nécessaire, poussez le butoir (C) vers l’arrière ou l’avant. Pour ce faire, desserrez les deux vis de réglage (B), poussez le butoir (C) et ensuite resserrez les vis de réglage (B).

7.3.3 Réglage du rail de butée de la butée parallèle

Le rail de butée peut être enlevé et repositionné après que les deux écrous à oreilles ont été desserrés: Bord de butée supérieur:

• Pour scier les longues pièces à ouvrager. Bord de butée inférieur:

• Pour scier les pièces à ouvrager plates.

• Si la lame de scie est inclinée.

7.3.4 Butée parallèle

• Desserrez le levier de verrouillage (9) en tournant le bouton.

• Réglez la butée parallèle à la largeur de coupe requise en la poussant sur l’échelle.

• Appuyez vers le bas le levier de déverrouillage (9).POWX07598 FR Copyright © 2022 VARO P a g e | 9 www.varo.com

7.4 Réglage de la hauteur de coupe (Fig. 9)

Risque de blessure ! Les pièces du corps ou des objets situés dans la zone de réglage peuvent être attrapés par la lame de scie lors du fonctionnement ! Ne réglez la hauteur de coupe que lorsque la lame de scie est au repos !

• Réglez la hauteur de coupe en tournant la manivelle à main (A).

• La rotation de la manivelle à main dans le sens inverse des aiguilles d’une montre diminue la profondeur de coupe. Sa rotation dans l’autre sens augmente la profondeur de coupe. Remarque : Pour équilibrer le jeu lors du réglage de la hauteur de coupe, relevez toujours la lame de scie depuis une position inférieure à la position requise. La hauteur de coupe est réglée de façon optimale quand la lame de scie est une dent de scie plus haute que la pièce à ouvrager.

7.5 Réglage de l’angle de la lame de scie (Fig. 8)

Risque de blessure ! Les pièces du corps ou des objets situés dans la zone de réglage peuvent être attrapés par la lame de scie lors du fonctionnement ! Ne réglez l’angle de coupe que lorsque la lame de scie est au repos !

• Desserrez la vis de fixation (3).

• Réglez l’angle d’inclinaison requis.

• L’angle d’inclinaison réglé est indiqué par l’échelle (4).

• Serrez la vis de fixation (3). Remarque : Afin de faire usage de toute la gamme des réglages de 45°, la hauteur de coupe doit être réduite en conséquence.

Risque de blessure ! Si l'écart entre la butée parallèle et la lame de scie est inférieur à 120 mm, le poussoir doit être utilisé. Risque de blessure ! Tenez toujours la pièce à ouvrager guidée, pas sa section qui est en train d’être coupée. Dommage à la machine Vérifiez avec soin le bois qui doit être coupé. Des corps étrangers tels que des clous, vis et autres objets analogues peuvent gravement endommager l’outil.

• Réglez l'écart requis entre la butée parallèle et la lame de scie.

• Réglez l'angle requis de la butée transversale.POWX07598 FR Copyright © 2022 VARO P a g e | 10 www.varo.com

• Réglez la hauteur de coupe de la lame de scie.

• Réglez l’angle d’inclinaison requis de la lame de scie.

• Positionnez la pièce à ouvrager contre la butée transversale.

• Appuyez sur le bouton vert I de l’interrupteur marche/arrêt (1) pour mettre le banc de la scie circulaire sous tension.

• Poussez la pièce à ouvrager de façon uniforme vers l’arrière et sciez en une seule coupe. Assurez-vous que la scie n'est pas surchargée.

• Si vous ne continuez pas à travailler immédiatement, appuyez sur le bouton rouge 0 de l’interrupteur marche/arrêt (1) pour mettre la scie circulaire hors tension.

8 NETTOYAGE ET ENTRETIEN

8.1 Vue d’ensemble du nettoyage et de l’entretien

Avant chaque utilisation Quoi ? Comment ? Vérifiez la lame de scie pour vous assurer qu'elle est correctement positionnée et fixée en place. Changez la lame de scie Vérifiez l’absence de copeaux de bois/sciure de bois dans le carter du protège-lame de scie. Enlevez les copeaux s'il y a lieu. Utilisez de l'air comprimé pour enlever les copeaux/la sciure ou utilisez une brosse. Vérifiez que l'écart entre la lame de scie et le coin à fendre est réglé sur une valeur entre 3 et 5 mm ; corrigez s’il y a lieu. Réglage du coin à fendre Vérifiez que le câble de raccordement ne présente pas de signes de dommages Effectuez une inspection visuelle et faites remplacer le câble par un électricien s’il y a lieu. Régulièrement et selon les conditions de fonctionnement Quoi ? Comment ? Connexions à vis Vérifiez les connexions à vis et serrez s’il y a lieu. Nettoyez les orifices de ventilation sur le moteur pour enlever la poussière Utilisez un aspirateur ou une brosse pour enlever les copeaux/la poussière.

8.2 Nettoyage de l’outil

Risque de choc électrique ! Ne projetez jamais d’eau ou ne l’exposez pas à l’eau. N’utilisez jamais de détergents ou de solvants pour nettoyer. Ceux-ci peuvent causer des dommages irréparables à l'unité. Les pièces en plastique peuvent être rongées par les produits chimiques. Un traitement soigneux et un nettoyage régulier permettront à l'outil de rester en bon état de fonctionnement pendant une longue période.

• Enlevez la saleté avec une brosse.

• Essuyez l’outil avec un chiffon humide.

• Gardez les orifices de ventilation propres et sans poussière.

8.3 Entretien de l’unité

Risque de blessure ! Avant de procéder à des travaux d’entretien, assurez- vous que l'outil est débranché (débranchez l'alimentation électrique).POWX07598 FR Copyright © 2022 VARO P a g e | 11 www.varo.com Risque de blessure ! Peu de temps après le sciage, la lame de la scie peut être très chaude. Laissez une lame brûlante se refroidir. Ne nettoyez jamais une lame de scie chaude avec des liquides inflammables. Une lame de scie au repos peut causer des blessures ! Utilisez des gants pour changer la lame de scie.

8.3.1 Montage et remplacement de la lame de scie (Fig.10)

Attention ! Débranchez l’outil de la source d’alimentation. Attention ! Vérifiez que le logement de la scie est bien éclairé.

• Tournez la manivelle vers la gauche pour lever au maximum la lame de scie.

• Utilisez les clés (14) pour retirer la vis de la lame de scie (Fig. 9) et remplacez la lame par une lame appropriée. Notez le sens de fonctionnement indiqué par la flèche sur la lame de scie. Les dents doivent pointer vers l’interrupteur marche/arrêt (1).

8.3.2 Réglage du coin à fendre (Fig. 11)

L’écart entre le bord externe de la lame de scie et le coin à fendre (8) doit être compris entre 3 et 5 millimètres.

• Amenez l’angle de la lame de scie sur la position 0° et serrez.

• Mettez la lame de scie dans la position supérieure.

• Enlevez le protège-lame de scie

• Enlevez la surface de table.

• Desserrez légèrement la vis (A) à l’aide d’une clé mixte appropriée jusqu’à la libération du coin à fendre (8) (ne retirez pas la vis).

• Réglez le coin à fendre plus bas ou plus haut, en poussant vers le haut ou le bas dans le long trou.

• Montez toutes les pièces démontées dans l’ordre inverse.POWX07598 FR Copyright © 2022 VARO P a g e | 12 www.varo.com 9 ENTREPOSAGE, TRANSPORT

Risque de blessure ! Conservez l'outil de telle manière qu'il ne peut pas être démarré par des personnes non autorisées. Veillez à ce que personne ne soit en mesure de se blesser sur l’outil stocké. Dommage à la machine ! N’entreposez pas l’outil sans protection dans un environnement humide.

Remarque : Ne levez l’outil qu’en utilisant les poignées.

• Entraînez la lame de scie vers le bas aussi loin que possible.

• Les pièces qui vont au-delà de la scie doivent être retirées.

• Transportez l'unité avec l'aide d'une autre personne et utilisez les poignées.

• Lors de l'expédition, essayez d'utiliser l'emballage d'origine, si possible.

10 DONNÉES TECHNIQUES

Tension nominale 220-240 V Fréquence nominale 50 Hz Puissance nominale à l’entrée S1 : 1800 W S6 25% 2000 W Classe de protection

Vitesse de rotation 5000 min-1 Diamètre de la lame de scie (extérieur) 250 mm Trou de la lame de scie (intérieur) 30 mm Épaisseur de la lame de scie 2,8 mm Nombre de dents 24 D Profondeur de coupe max. à 90° 85 mm Profondeur de coupe max. à 45° 60 mm Dimensions de la table 650 x 576 mm Hauteur de la table (+support) 917 mm Sortie d’extraction de la poussière Ø 35,5 mmPOWX07598 EN Copyright © 2022 VARO P a g e | 1 www.varo.com 1 APPLICATION .................................................................................. 3

10. Mitre angle stop

7.3.1 Mitre angle stop

The stop can be adjusted by a maximum of 120 mm for mitre cutting. Risk of injury! Do not push the stop (Fig. 5 A) too far in the direction of the saw blade. The gap between the stop (Fig. 5 A) and the saw blade should be approximately 2 cm.POWX07598 EN Copyright © 2022 VARO P a g e | 8 www.varo.com

7.3.2 Mitre cuts (Fig. 8)
