MODE D'EMPLOI IH 694 610 E AMICA

ENTRETIEN 57 FILTRE À GRAISSE 57 FILTRE À CHARBON 57 ÉCLAIRAGE 57

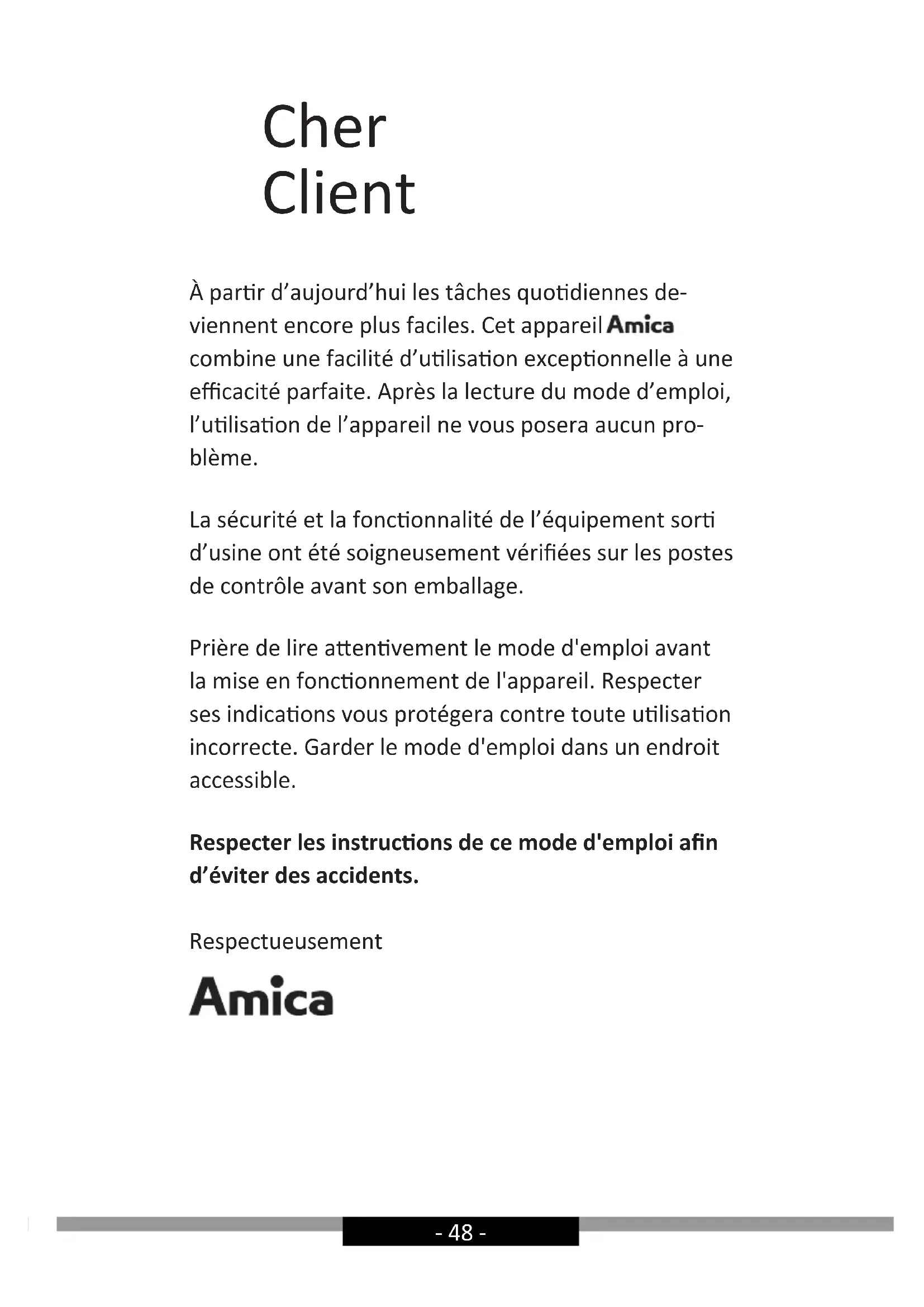

• smernica pre nízke napätie 2014/35/EC• smernica elektromagnetickej kompatibility 2014/30/EC• smernica ErP - 2009/125/EC• smernica RoHS 2011/65/EC a preto výrobok získal označenie a bolo preň vydané Vyhlásenie o zhode, a toto vyhlásenie bolo sprístupnené orgánom obchodnej inšpekcie.- 48 - Cher Client À parr d’aujourd’hui les tâches quodiennes de- viennent encore plus faciles. Cet appareil combine une facilité d’ulisaon exceponnelle à une ecacité parfaite. Après la lecture du mode d’emploi, l’ulisaon de l’appareil ne vous posera aucun pro- blème. La sécurité et la fonconnalité de l’équipement sor d’usine ont été soigneusement vériées sur les postes de contrôle avant son emballage. Prière de lire aenvement le mode d'emploi avant la mise en fonconnement de l'appareil. Respecter ses indicaons vous protégera contre toute ulisaon incorrecte. Garder le mode d'emploi dans un endroit accessible. Respecter les instrucons de ce mode d'emploi an d’éviter des accidents. Respectueusement- 49 - INDICATIONS CONCERNANT

LA SÉCURITÉ D'UTILISATION

• La hotte ne doit être utilisée qu’après avoir pris connaissance de la présente notice d’utilisation

• L’appareil n’est destiné qu’ à l’usage dans un cadre domestique.

• Le fabricant se garde le droit d’introduire des mo- dications n’ayant pas d’inuence sur l’exploita- tion générale de l’appareil.

• Le fabricant décline toute responsabilité en cas de dommages ou d’incendies provoqués par l’appa- reil du fait de non-respect des dispositions conte- nues dans la présente notice d’utilisation.

• La hotte aspirante est destinée à évacuer les va- peurs de cuisson. Elle ne doit pas être utilisée à d’autres ns.

• L’air ne doit pas être déchargé dans un conduit utilisé pour l’épuisement de vapeur d’appareils à gaz ou autres combustibles. La hotte nécessite l’installation d’un conduit d’évacuation de l’air donnant sur l’extérieur. La longueur de la conduite (le plus souvent un tuyau de Ø 120 mm ou 150 mm) ne doit pas dépasser 4-5 m. La conduite d’évacuation de l’air est également nécessaire pour les hottes télescopiques et les hottes en- castrables en mode d’absorption.

• La hotte en mode de recyclage nécessite l’instal- lation d’un ltre à charbon actif. Dans ce cas de - gure, il n’est pas nécessaire d’installer un conduit d’évacuation de l’air à l’extérieur, par contre, il est préconisé de monter un déecteur d’air (pré- sent principalement dans les hottes cheminées).

• La hotte est dotée d’un éclairage indépendant et d’un ventilateur d’extraction orant la possibilité de régler plusieurs vitesses de rotation.- 50 -

• En fonction de la version de l’appareil, la hotte est prévue à être xée à une cloison verticale au-dessus de la table de cuisson à gaz ou élec- trique (hottes de cheminée ou universelles) ; au plafond au-dessus de la table de cuisson à gaz ou électrique (hottes îlot) ; sur une cloison verti- cale des meubles hauts de cuisine au-dessus de la table de cuisson à gaz ou électrique (hottes té- lescopiques et encastrables). Avant de procéder au montage, assurez-vous que la construction du mur / plafond est adaptée à soutenir la hotte. Certains modèles de hottes ont une masse im- portante.

• La hauteur de montage de l’appareil au-dessus de la plaque électrique est indiquée sur la che tech- nique de l’appareil (spécications techniques). Dans le cas où les instructions de montage pour les tables de cuisson au gaz spécieraient une distance plus grande, celle-ci doit être prise en compte (Fig. 1).

• Il est interdit de laisser un feu ouvert sous la hotte de cuisine, en enlevant le récipient de cuis- son, régler une petite amme. Vériez toujours si la amme ne dépasse pas le bord du récipient de cuisson, ceci entraîne des pertes d’énergie et une concentration de la chaleur indésirables.

• Les fritures eectuées sous la hotte doivent faire l’objet d’une surveillance constante, les graisses portées à très haute température peuvent s’en- ammer.

• Débrancher l’appareil de la prise de courant avant toute opération de nettoyage, de remplacement du ltre ou d’entretien.

• Le ltre à graisse de la hotte doit être nettoyé au moins une fois par mois, car saturé de graisse, il pourra facilement prendre feu.

• Une ventilation convenable de la pièce doit être prévue (amenée de l’air), lorsque la hotte de cui-- 51 - sine est utilisée simultanément avec des appareils alimentés par une source d’énergie diérente de l’énergie électrique (p.ex. combustibles liquides, chaudières, chaue-eau). En cas d’utilisation si- multanée de la hotte et de foyers dépendant de l’air ambiant se trouvant dans la pièce, une ex- ploitation sans danger est possible en respectant une dépression de 0,004 mbar au maximum à l’endroit d’installation de tels appareils (cette consigne n’est pas applicable lorsque la hotte as- pirante est utilisée en version de recyclage).

• La hotte ne doit pas servir d’un plan d’appui pour les personnes se trouvant dans la cuisine.

• La hotte doit être souvent nettoyer à l’extérieur et à l’intérieur (AU MOINS UNE FOIS PAR MOIS, en suivant les consignes relatives à l’entretien in- diquées dans le présent mode d’emploi). Il y a un risque d’incendie si le nettoyage n’est pas appor- té selon les instructions.

• Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualication similaire an d’éviter un danger.

• Il est nécessaire d’assurer la possibilité de dé- brancher l’appareil du secteur en retirant la che de la prise de courant ou en déclenchant l’inter- rupteur bipolaire

• Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales ré- duites ou dénuées d’expérience ou de connais- sance, s’ils (si elles) sont correctement surveil- lé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été don- nées et si les risques encourus ont été appréhen- dés.

• Les enfants ne doivent pas jouer avec l’appareil.

• Le nettoyage et l’entretien par l’usager ne doivent- 52 - pas être eectués par des enfants sans surveil- lance

• Vériez si la tension indiquée sur la plaque signa- létique correspond aux paramètres de la section locale du secteur.

• Avant le montage, dérouler et redresser le cor- don d’alimentation.

• Lors du déballage, garder les matériaux d’em- ballage (petits sacs polyéthylène, morceaux de polystyrène, etc.) hors de portée des enfants.

• Avant de brancher la hotte au réseau électrique, assurez-vous toujours que le cordon d’alimenta- tion a été correctement installé et qu’il N’A PAS été écrasé par la hotte lors des opérations de montage. Ne pas brancher l’appareil à l’alimenta- tion électrique avant la n du montage.

• Il est interdit d’utiliser la hotte sans ltres à graisse en aluminium.

• Il est formellement interdit de amber des ali- ments sous la hotte.

• En ce qui concerne les mesures techniques et celles en matière de sécurité nécessaires pour l’évacuation des fumées, respectez impérati- vement les normes et la législation en vigueur émises par les autorités locales compétentes.

• Le serrage trop faible des vis et des éléments de xation par rapport aux instructions applicables présente des risques pour la santé et la vie hu- maine.

• Les hottes suspendues fonctionnent uniquement en mode d’absorption des odeurs

• ATTENTION ! Ne pas suivre les instructions pour l’installation des vis ou dispositifs de xation peut entraîner des dangers électriques.- 53 - DÉBALLAGE Pour son transport, l’appareil a été emballé an de le protéger contre les endommagements. Après déballage de l’appareil, prière d'éliminer les élé- ments de l’emballage d'une façon non nuisible à l’environnement. Tous les matériaux utilisés pour l’em- ballage sont inoensifs pour l’envi- ronnement et recyclables à 100% (ils sont marqués par un symbole approprié) Attention! Lors du déballage, garder les matériaux d’emballage (petits sacs polyéthylène, morceaux de polystyrène, etc.) hors de portée des enfants.

ÉLIMINATION DES APPAREILS

USAGÉS Cet appareil est marqué par le sym- bole du conteneur à déchets, rayé, conformément à la Directive Euro- péenne 2012/19/CE. Ce symbole si- gnale que le produit, après sa période d’utilisation, ne pourra pas être élimi- né avec d’autres déchets ménagers. L'utilisateur est obligé de le rendre à un point de collecte des appareils électriques et électroniques usagés. De tels points de collecte sont mis en place par les communes, certains magasins et entreprises de ramassage des déchets. Respecter les règles d'élimination des appareils électriques et électroniques permet d'éviter des conséquences nuisibles à la santé humaine et à l'environnement naturel, à cause de la possibilité de présence de constituants dangereux ou de transfor- mations inappropriées à ce type d'appareil.- 54 - EXPLOITATION Commande de la hotte Le panneau de commande de la hotte est présenté sur le dessin 4, pour rappel, il est également présenté ci-dessous :

Le panneau de commande est équipé de touches. Pour allumer la hotte, choisir l’un des modes de vitesse décrits ci-des- sous en appuyant sur la touche appropriée :

1- Vitesse inférieure. Utiliser cette vitesse pour une petite quantité de

2- Vitesse moyenne. Utiliser cette vitesse pour une quantité moyenne

de fuméés, par exemple pour la cuisson simultanée de plusieurs plats.

3- Vitesse supérieure. Utilser cette vitesse pour une grqnde quantité de

fumées, par exemple lors de la friture ou de la grillade.

4- La touche allume ou éteint le mode StandBy de la hotte,

5- La touche allume ou éteint l’éclairage

6- La touche permet d’activer la fonction Timer,

Une fois l’appareil branché à l’alimentation, appuyer sur la touche , l’achage s’allume en indiquant l’heure réglée et un signal sonore est émis, la hotte est en mode veille (StandBy). Attention :

• Pour utiliser l’une des trois vitesses, activer d’abord le mode StandBy à l’aide de la touche Pour éteindre la vitesse activée, appuyer de nouveau sur la touche de la vitesse activée.

• Pour utiliser l’éclairage, activer en premier le mode StandBy.

• L’arrêt du mode StandBy entraîne l’arrêt du moteur de la hotte et de l’éclairage

• Pour éteindre la hotte, appuyer deux fois sur la touche lorsque la vitesse est activée.- 55 - Horloge En mode StandBy, appuyer sur la touche , l’indication de l’heure commence à clignoter, appuyer sur ou pour modier l’heure. Ap- puyer de nouveau sur la touche , l’indication des minutes commence à clignoter, appuyer sur ou pour modier les minutes. Appuyer sur la touche pour conrmer. Minuterie (arrêt diéré de la hotte) Cette fonction permet l’arrêt diéré du moteur de la hotte. Utiliser cette fonction après la cuisson, pour aérer la pièce et évacuer les fumées. Le délai de l’arrêt diéré est de 15 minutes. Pour activer la fonction de l’arrêt diéré, appuyer une fois sur la touche , lors du fonctionnement de la hotte. L’achage indiaue le décompte de 15 minutes. Le réglage correct de l’arrêt diéré de la hotte est indiqué par une icône d’horloge achée à gauche de l’achage. Pour éteindre la fonction de l’arrêt diéré avant, appuyer de nouveau sur la touche . Cela éteint l’appareil. Pour remettre l’appareil en marche, activer de nouveau la vitesse appropriée.- 56 - Autres informations importantes relatives à l’utilisation de la hotte Fonctionnement en mode recyclage: Dans ce mode de fonctionnement, l’air ltré retourne dans la pièce par les orices prévus à cet eet. Ce ré- glage nécessite le montage d’un ltre à charbon et d’un élément d’orien- tation de l’air (disponibilité selon les modèles, présent principalement dans les hottes cheminées). Fonctionnement en mode évacuation: Lors du fonctionnement en mode évacuation, l’air est sorti vers l’extérieur à travers un conduit d’évacua- tion spécial. Pour une utilisation sur ce mode, retirez le ltre à charbon s’il y en a. La hotte est raccordée à une bouche d’évacuation de l’air vers l’extérieur à travers un tuyau rigide ou exible d’un diamètre de 150 ou 120 mm et des colliers de serrage appropriés que vous pouvez acquérir dans un magasin spécialisé. Le raccordement doit être coné à un tech- nicien qualié. Vitesses du ventilateur : Les vitesses minimale et moyenne sont utilisées en conditions normales et à des intensités faibles de vapeurs, par contre la vitesse maximale ne doit être utilisée qu’en cas de vapeurs de cuisson intenses, p.ex. les fritures ou grillades. Remarque (uniquement pour les hottes universelles) : La construction des hottes universelles nécessite un changement manuel du mode de fonctionnement. La méthode de changement du mode est présentée sur le dessin 8. Si le dessin n’est pas présent dans le présent mode d’emploi, cette hotte n’est pas concernée par cette remarque. Remarque (uniquement pour les hottes encastrables et télescopiques) : Les hottes encastrables et télescopiques fonctionnant en mode recyclage nécessitent l’installation d’un tuyau d’évacuation de l’air. L’autre bout du tuyau doit être orienté vers la cuisine, l’air ltré sera amené par ce bout. Attention : Les hottes suspendues (ou ilôt) fonctionnent uniquement en mode recyclage.- 57 -

NETTOYAGE ET ENTRETIEN

Entretien Un entretien et un nettoyage réguliers de l’appareil garantiront le bon fonctionnement de la hotte et prolongeront sa durée de vie. Apportez un soin particulier au nettoyage et au remplacement du ltre à graisse et du ltre à charbon actif conformément aux prescriptions du fabricant.

• N’utilisez ni chions ni éponges mouillés ni jets d’eau.

• N’utilisez ni solvants, ni alcool car ils peuvent ternir les surfaces peintes.

• N’utilisez pas de substances caustiques, en particulier pour le net- toyage des surfaces en acier inoxydable.

• N’utilisez pas de chions durs, abrasifs

• Il est préconisé de vous servir d’un chion humide et de nettoyants neutres. Filtre à graisse En cas de fonctionnement normal de la hotte, le ltre à graisse en alumi- nium doit être nettoyé tous les mois, au lave-vaisselle ou manuellement avec du détergent ou du savon liquide doux. Le démontage du ltre à graisse en aluminium est présenté sur la gure

Attention: Après plusieurs lavages au lave-vaisselle, la couleur du ltre en aluminium pourra changer. Le changement de la couleur n’indique pas une anomalie ou la nécessité de son remplacement. Pour certains modèles de hottes, des ltres acryliques sont installés. Remplacez le ltre au moins tous les 2 mois ou plus fréquemment en cas d’utilisation particulièrement intensive. Filtre à charbon Le ltre à charbon ne peut être utilisé que lorsque la hotte n’est pas raccordée au conduit de ventilation. Le ltre à charbon actif est capable d’absorber des odeurs de cuisson jusqu’à saturation. Le ltre n’est ni la- vable ni régénérable et il doit être remplacé au moins tous les 2 mois ou plus fréquemment en cas d’utilisation particulièrement intensive. Le démontage du ltre à charbon est présenté sur la gure 6. Éclairage Utilisez des ampoules / lampes halogènes / modules à diodes dont les paramètres sont identiques à ceux des lampes installés en usine. Le remplacement des lampes est présenté sur la gure 7. Si le dessin n’est pas présent dans le présent mode d’emploi, le module d’éclairage doit être remplacé uniquement par un service agréé.- 58 -

GARANTIE, SERVICE APRÈS-

VENTE Garantie Service de garantie selon la carte de garantie. Le fabricant n’est respon- sable d’aucun dommage provoqué par une utilisation inappropriée du produit. Service

• Le fabricant suggère de faire réaliser toute réparation et tout réglage par le Service Interventions ou un centre agréé du fabricant. Pour des raisons de sécurité, il est interdit de réparer vous-même l’appareil.

• Les réparations réalisées par des personnes sans les compétences exigées peuvent constituer un grave danger pour les utilisateurs de l’appareil.

• La période minimale de la garantie sur l’appareil, oerte par le fabri- cant, l’importateur ou le distributeur agréé est indiquée sur la carte de garantie.

• L’appareil perd sa garantie suite à des transformations, des adapta- tions, la rupture des scellés ou de tout autre dispositif de sécurité ou de leurs éléments ainsi que suite à toute intervention qui n’est pas conforme aux consignes du mode d’emploi. Demande de réparation et soutien en cas de défaillance Si l’appareil nécessite une réparation, contactez le service. Les coor- données du service et le numéro de contact sont indiqués sur la carte de garantie. Avant tout contact, veuillez préparer le numéro de série de l’appareil que vous pouvez trouver sur la plaque signalétique. Pour faci- liter les choses, veuillez le recopier ci-dessous : Déclaration du fabricant Par la présente le fabricant déclare que le produit est conforme à toutes les principales dispositions exigées par les directives de la communauté Européenne:

• directive Basse Tension 2014/35/CE

• directive Compatibilité électromagnétique 2014/30/CE
