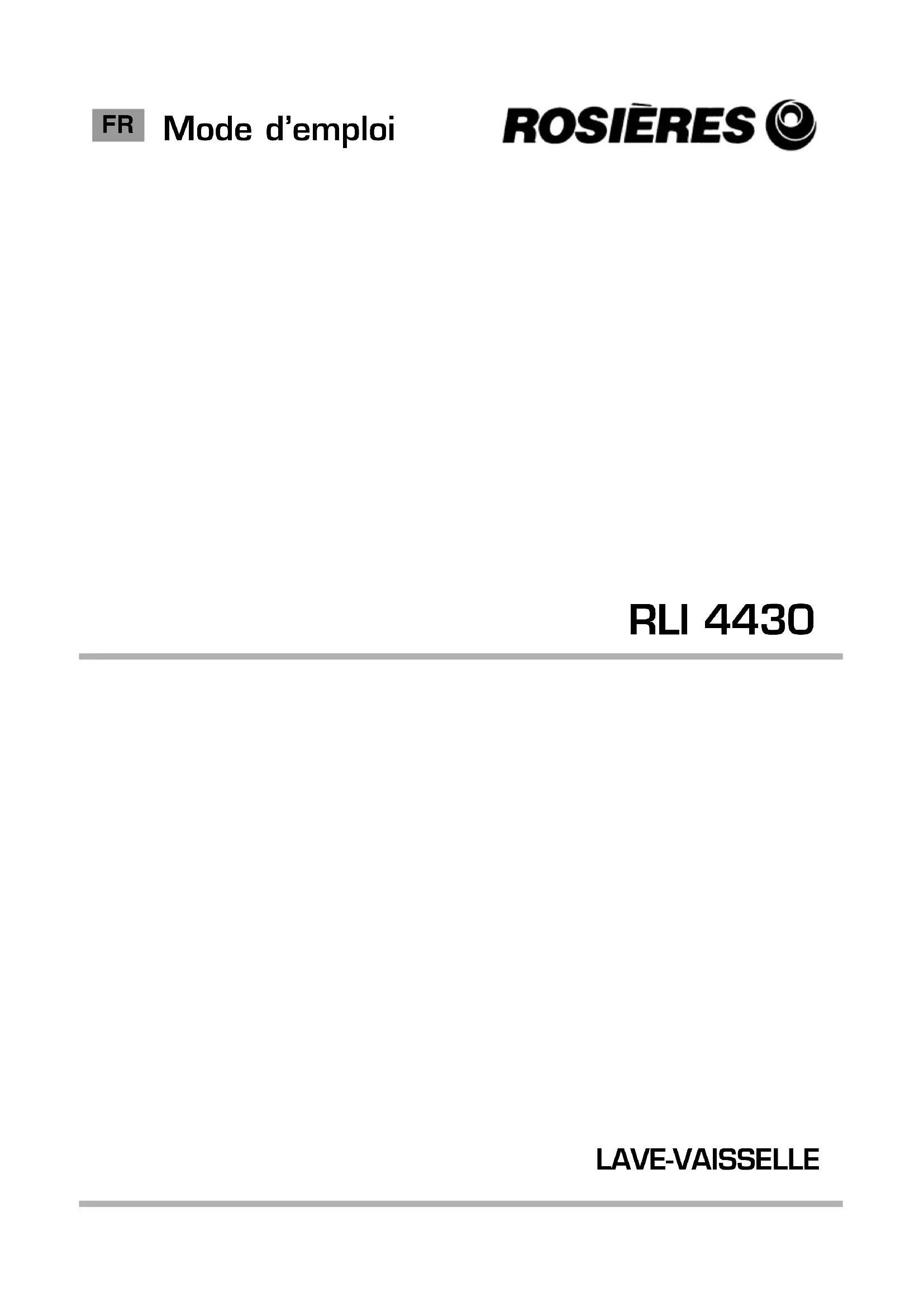

MODE D'EMPLOI RLI 4430 MPN ROSIERES

RLI 4430 LAVE-VAISSELLE2 Lire attentivement les instructions contenues dans ce livret car elles donnent d'importantes indications sur la sécurité d'installation, d'utilisation et de maintenance ainsi que quelques conseils utiles pour mieux utiliser le lave-vaisselle. Conserver avec soin ce livret pour toute consultation ultérieure. Fig. A

INDICE Conseils de sécurité Mise en marche, installation Adoucisseur d’eau Chargement du sel Réglage du panier supérieur Chargement de la vaisselle Information pour les tests laboratoire Chargement du produit de lavage Types de produits de lavage Chargement du produit de rinçage Nettoyage des filtres Quelques conseils pratiques Entretien et nettoyage courants Description de la machine Données techniques Sélection du programme et functions particulières Watercontrol Liste des programmes Identification des anomalies mineures pag. 3 pag. 4 pag. 7 pag. 8 pag. 9 pag. 10 pag. 12 pag. 13 pag. 14 pag. 15 pag. 16 pag. 17 pag. 18 pag. 19 pag. 19 pag. 20 pag. 23 pag. 24 pag. 263

CONSEILS DE SÉCURITÉ

L'emploi de n'importe quel appareil électrique comporte l'observation de règles fondamentales. Installation ■ Le socle ainsi que la prise mâle de l'appareil doivent correspondre à la puissance maximum absorbée par l'appareil. En cas de nécessité de remplacement de l'un ou de l'autre de ces éléments, faire effectuer la modification par un professionel patenté. ■ S'assurer que l'appareil n'écrase pas le fil électrique d'alimentation. ■ L'utilisation de prises multiples et/ou rallonges est déconseillée et dégage le constructeur de toutes responsabilités. ■ Si le remplacement du câble d'alimentation s'avère nécessaire, l'opération doit être réalisée par le Service Après-vente. Sécurité ■ Ne pas toucher l'appareil avec les mains ou pieds mouillés ou humides. ■ Ne pas utiliser l'appareil pieds nus. ■ Ne pas tirer sur le câble d'alimentation de l'appareil pour débrancher la prise du courant. ■ Ne pas laisser exposer l'appareil à des agents atmosphériques (pluie, soleil etc...). ■ Cet appareil n’est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance sur l’utilisation du produit, à moins qu’elles ne soient surveillées, ou instruites sur l’utilisation de l’appareil, par une personne responsable de leur sécurité. Surveillez les enfants pour être sûr qu’ils ne jouent pas avec l’appareil. ■ A la fin du programme de lavage, l’eau résiduelle dans l’appareil ou sur la vaisselle, ne doit pas être consommée. ■ La porte ne doit pas rester en position ouverte car cela pourrait occasionner des accidents. ■ S’appuyer ou s’asseoir sur la porte ouverte du lave vaisselle risque d’entraîner son basculement. ATTENTION! Les couteaux et autres ustensiles avec des parties pointues ou coupantes doivent être rangés avec les pointes en bas ou horizontalement. Usage quotidien ■ Cet appareil a pour vocation d’être utilisé au sein du foyer, ou dans ces différentes situations: - zones réservées au personnel dans les magasins, bureaux et autres environnements de travail; - exploitation agricoles; - par les clients dans les hôtels, motels et autres environnements résidentiels; - environnement de type bed and breakfast. Une utilisation autre que domestique, comme par exemple une démonstration commerciale ou une session de formation, est à exclure également dans les lieux cités ci-dessus. Une utilisation détournée de l’appareil est proscrite. Si l’appareil doit être utilise de manière incompatible comme défini ci-dessus, la durée de vie de l’appareil pourrait être réduite et la garantie du fabricant serait annulée. Tout dommage causé à l'appareil, résultant d’une mauvaise utilisation de l’appareil (même si l’utilisation en est faite au sein du foyer), ne permettra pas de recours auprès du fabriquant, comme il est établi par la loi. ■ Le lave-vaisselle est conçu pour laver des ustensiles domestiques normaux. Les objets contaminés par de l'essence, de la peinture, des restes d'acier ou de fer, des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés en machine. ■ S'il y a une installation d'adoucissement de l'eau dans l'habitation, il n'est pas nécessaire d'ajouter de sel dans l'adoucisseur monté dans le lave-vaisselle.4 INSTALLATION (Remarques techniques) IMPORTANT Les ouvertures à la base de l'appareil ne doivent en aucun cas être obstruées par des tapis, moquette ou autre objets. À l'installation il est important de verifier que la prise soit facilement accessible. Alimentation Electrique L'appareil est conforme aux exigences de sécurité prévues par les différents instituts de Normes, et c'est la prise tripolaire avec un pôle de terre qui assure la mise à la terre complète de l'appareil. Avant de brancher la machine sur le circuit électrique s'assurer:

1. que la prise murale est correctement

2. que le réglage du contacteur électrique

correspond bien à la puissance absorbée indiquée sur la plaque signalétique du lave-vaisselle. ATTENTION! L'efficacité de la sécurité est donc subordonnée à la mise à la terre correcte de votre propre installation. En cas d'absence d'un branchement efficace de la mise à la terre, il peut subvenir une légère dispersion de courant sur les parties métalliques de la machine, due à la présence d'un filtre antiparasite radio. Le constructeur décline toute responsabilité pour des dommages éventuels survenus aux personnes et aux biens imputables à un mauvais raccordement de la ligne de terre. Produit compatible avec les Directives Européennes 73/23/EEC et 89/336/EEC, remplacé par 2006/95/EC et 2004/108/EC, et les amendements successifs. ■ La coutellerie est mieux lavée si les manches sont positionnés vers le bas dans le panier à couverts. ■ En cas de panne et/ou de mauvais fonctionnement de l'appareil, l'éteindre, fermer le robinet d'arrivée d'eau et ne pas ouvrir l'appareil. Appelez le Service Après-vente de votre revendeur en lui précisant bien le type de votre appareil. Le non respect des prescriptions énoncées ci-dessus peut compromettre la sécurité de l'appareil. Mise au rebut ■ Cet appareil est fabriqué avec des matériaux recyclables pour permettre de les éliminer avec facilité. ■ Si l'on veut se débarrasser d'un vieux lave-vaisselle, enlever le système de fermeture de la porte pour que les enfants ne puissent pas s'enfermer dans la machine. Coupez le cordon d’alimentation après l’avoir retiré de la prise murale.1

Branchement Hydraulique IMPORTANT L'appareil doit être relié à l'arrivèe d'eau, exclusivement avec le tuyaux fournis. Ne pas réutiliser les anciens tuyaux. ■ Les tuyaux de vidange et de remplissage peuvent être orientés de façon indifférente vers la droite ou vers la gauche. IMPORTANT Le lave-vaisselle peut-être relié de façon indifférente à l'eau froide ou chaude à condition que la température ne dépasse pas les 60°C. ■ La pression hydraulique doit être comprise d'un minimum de 0,08 MPa à un maximum de 0,8 MPa. Pour des pressions inférieures, nous vous conseillons de demander des instructions à notre service Après-vente. ■ Il est nécessaire de prévoir un robinet en amont du tube de chargement pour isoler la machine du système hydraulique, quand celle-ci ne fonctionne pas (fig. 1B). ■ Le lave vaisselle est doté d'un tuyau pour la prise d'eau avec un embout fileté 3/4" (fig. 2). ■ Le tuyau d'alimentation "A" devra être vissé à un robinet d'eau "B" à l'aide de l'attache 3/4" en s'assurant que le collier est bien serré. ■ Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 m. Cette rallonge de tube est disponible auprès du service après-vente. ■ Si des saletés ou du sable sont présents dans l’eau, il est recommandé de demander le filtre approprié, art. 9226085, auprès du service après-vente (fig. 3). Le filtre "D" doit être placé entre la prise d'eau 3/4" "B" et le tuyau d'alimentation "A", ne pas oublier de mettre les joints "C". ■ Si la machine est branchée à des tuyauteries neuves, ou qui n'ont pas été utilisées pendant une longue période, faire couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou de rouille qui pourraient boucher le filtre d'entrée de l'eau.6 Raccordement à la vidange ■ Pour la vidange, introduire le tuyau dans l'installation de vidange, en prenant soin de ne pas le plier car l'écoulement des eaux s'en trouverait perturbé (fig. 4). ■ Le tuyau de vidange fixe doit avoir au moins un diamètre intérieur de 4 cm et doit être placé à une hauteur minimum de 40 cm. ■ Pour éviter les odeurs, nous recommandons de prévoir un siphon (fig. 4X). ■ Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 mètres en le maintenant cependant à une hauteur maximum de 85 cm du sol. Cette rallonge de tube est disponible auprès du service après-vente. ■ L'extrémité recourbée du tuyau de vidange peut être accrochée au bord d'un évier, mais ne doit pas rester immergée, pour éviter le siphonnage de l'appareil pendant le programme de lavage (fig. 4Y). ■ En cas d'installation sous un dessus continu, le coude doit être fixé immédiatement sous le dessus au point le plus haut possible (fig. 4Z). ■ Pendant l'installation de la machine, contrôler que les tubes de remplissage et de vidange ne sont pas pliés. Ouverture de la porte Mettre la main dans le creux, et tirer. Si la porte s'ouvre durant le fonctionnement de l'appareil, une sécurité électrique permet d'interrompre automatiquement les fonctions préétablies. IMPORTANT Pour une utilisation correcte ne pas ouvrir la porte du lave-vaisselle pendant son fonctionnement. Fermeture de la porte Mettre les paniers. Vérifier que les plats ou casseroles ne gênent pas les rampes avants et s'assurer que celles-ci tournent librement. Fermer la porte et la bloquer avec force.7 Selon le degré de dureté de votre eau, procédez au réglage de l’adoucisseur d’eau comme suit: IMPORTANT Commencer TOUJOURS la procédure avec le lave-vaisselle éteint.

1. Lave-vaisselle éteint, OUVRIR la porte.

2. Tourner le sélecteur sur le programme

3. Appuyer sur la touche

4. Dans un DELAI de 15 secondes,

tourner le sélecteur (dans le sens contraire des aiguilles d'une montre) sur la position "RESET", puis revenir sur le programme "UNIVERSEL", pour 4 fois (en terminant avec le sélecteur sur le programme "UNIVERSEL").

5. Le voyant "LAVAGE" clignotera 3 fois

et 3 signaux sonores seront émis, pour indiquer le niveau de d’adoucissement de l’eau réglé par l'usine (NIVEAU 3).

6. Tourner le sélecteur sur une des

positions comprises entre 1 et 6 selon le niveau de décalcification voulu.

7. Le voyant "LAVAGE" clignotera le

nombre de fois correspondant au niveau choisi (par exemple, 5 fois pour le NIVEAU 5) et autant de signaux sonores seront émis.

8. Éteindre le lave-vaisselle en appuyant

sur la touche "MARCHE/ARRÊT" pour rendre effective la nouvelle configuration. ATTENTION! Si, pour quelque raison que ce soit, la procédure ne peut être terminée avec succès, éteindre le lave-vaisselle en appuyant sur la touche "MARCHE/ARRÊT" et recommencer depuis début (POINT 1).

Selon la source d’approvisionnement, l’eau contient des quantités variables de calcaire et de minéraux qui se déposent sur la vaisselle en laissant des taches et des marques blanchâtres. Plus la densité de minéraux dans l’eau est élevée, plus celle-ci est dure. Le lave vaisselle est équipé d’un dispositif d’adoucisseur d’eau qui, avec l’utilisation du sel régénérant, fournit de l’eau douce pour laver la vaisselle. Le degré de dureté de votre eau peut vous être communiqué par votre fournisseur d’eau. Réglage de l’adoucisseur d’eau L’adoucisseur d’eau peut traiter de l’eau d’une dureté allant jusqu’à 90°fH (graduation française) ou 50°dH (graduation germanique) à partir de six positions de réglage différentes. Dans le tableau ci-dessous sont indiqués les différents degrés de dureté de l’eau avec les positions de réglage de l’adoucisseur correspondantes.

• L’adoucisseur d’eau est réglé en usine sur le niveau 3, adapté à la majorité des cas. Niveau ºfH (France) ºdH (Allemagne)

OUI OUI OUI OUI OUI Position 6Position 1Position 2Position 3Position 4Position 5Dureté de l'eauRéglage de l'adoucisseurd'eauUtilisation de selrégénérant 0-5 6-15 16-30 31-45 46-60 61-90 0-3 4-9 10-16 17-25 26-33 34-50

Niveau 1 Niveau 2 Niveau 5 Niveau 3 (Programme "UNIVERSEL") Niveau 4 Niveau 0CHARGEMENT DU SEL ■ Sur le fond de la machine se trouve le bac à sel pour la régénération de l'adoucisseur d'eau. ■ Il est important de n’utiliser que le sel spécifiquement prévu pour les lave- vaisselle. Autres types de sel contenant de sensibles percentages de substances insolubles qui pourraient avec le temps rendre inèfficace le système de l'adoucisseur. ■ Pour introduire le sel, dévisser le bouchon du bac. ■ Pendant l'opération de remplissage un peu d'eau débordera: continuez à verser le sel jusqu'à ce que le réservoir soit plein (mélanger à l'aide d'une cuillère). Après cette opération nettoyer le filetage en enlevant les résidus de sel; revisser le bouchon. ■ Après chargement du sel, il est recommandé d’effectuer un cycle de lavage complet ou de mettre en marche le programme TREMPAGE (ou RINCAGE A FROID). Pour une utilisation optimale de l’appareil, le réservoir à sel, dont la capacité varie de 1,5 à 1,8 kg, doit être rempli de temps en temps en fonc- tion du réglage opéré sur l’adoucisseur d’eau.

IMPORTANT Ce n'est qu'au cours de la phase d'installation de la machine à laver la vaisselle qu'il faudra, après avoir remplí complètement le bac à sel, ajouter de l'eau jusqu'à ce qu'elle déborde du bac. Indicateur de remplissage du sel Ce modèle est pourvu de voyant électrique sur le tableau de bord qui s'allume quand il faut remplir le réservoir à sel. IMPORTANT La vaisselle tachée de blanc est généralement une indication importante d'absence de sel.9

SUPÉRIEUR Quand on utilise habituellement des assiettes de 29 à 32,5 cm de diamètre, charger celles-ci dans le panier inférieur après avoir mis le panier supérieur à sa position la plus haute en procédant comme suit:

1. Faire glisser le panier supérieur vers

2. Saisir le panier des deux les côtés et le

tirer vers le haut (fig. 1). Cette opération permet de charger dans le panier supérieur de la vaisselle d'un diamètre de plus de 14 cm et ne permet pas d'utiliser les supports mobiles en position haute.

1. Saisir le panier des deux les côtés et le

tirer légèrement vers le haut (fig. 2a);

2. Laisser retomber le panier en

BAISSER LE PANIER D'UN SEUL CÔTÉ (fig 3). ATTENTION : Nous vous conseillons d’effectuer le réglage du panier avant de charger la vaisselle.

Utilisation du panier supérieur ■ Le panier supérieur est pourvu de supports mobiles accrochés au bord latéral et pouvant occuper 4 positions. ■ Sur la position basse (A-A1) les supports servent pour recevoir les tasses à thé, à café, les couteaux longs et les louches. Aux extrémités des supports, vous pouvez suspendre les verres à pied. ■ Quand les supports occupent la position haute (B-B1) ils permettent de placer les assiettes plates et creuses (diamètre maximal 19 cm). Ayez soin de placer les assiettes creuses verticalement et en tournant leur partie concave vers l'avant de la machine; laisser toujours de l'espace entre chaque assiette pour que l'eau circule librement. ■ Nous vous conseillons de ranger les plats de grande dimension, légèrement inclinés vers l'avant de façon à favoriser l'introduction du panier à l'intérieur de la machine. ■ Le panier supérieur a été étudié afin d’offrir une flexibilité d’utilisation maximale en permettant le chargement de verres, tasses, petites assiettes e contenants de petites dimensions. Un chargement standard journalier est indiqué dans les fig. 1 et 2. Panier supérieur (fig. 1) Panier supérieur (fig. 2) Utilisation du panier inférieur ■ Dans le panier inférieur vous placerez les casseroles, les poêles, les soupières, les saladiers, les couvercles, les plats et les assiettes plates et creuses. ■ Les couverts doivent être placés manche vers le bas dans le panier à couverts, que l'on placera à son tour dans le panier inférieur (fig. 6) en s'assurant qu'il n'entrave pas la rotation des bras de lavage.

■ Le panier inférieur est doté d’une grille centrale mobile (fig. 3 et 4) qui permet un chargement toujours stable et optimal des assiettes, même quand les dimensions et les formes ne sont pas standards. - POSITION "A": pour le chargement d’assiettes standards ou pour le chargement exclusif de poêles, saladiers etc… - POSITION "B": pour les assiettes de formes particulières même si sont de dimensions standards (assiettes creuses très profondes, assiettes carrées, assiettes sans rebords etc…). - POSITION "C": pour les assiettes plates, plus grandes que la moyenne et/ou de formes particulières (carrées, hexagonales, ovales, plats à pizza etc…). ■ Les assiettes de taille réduite, comme par exemple les assiettes à dessert, peuvent aussi être chargées dans le panier inférieur comme indiqué sur la figure 5 en positionnant vers l’extérieur ("B") les supports orientables prévus à cet effet. Pour les assiettes normales ou de grandes dimensions, les supports doivent être orientés vers l’intérieur ("A"). ATTENTION ! Si les petites assiettes sont positionnées sans avoir mis les supports mobiles dans la bonne position, le bras de lavage inférieur peut alors être bloqué par ces assiettes. Un chargement standard journalier est indiqué dans la fig. 6. Panier inférieur (fig. 6) Le rangement rationnel et correct de la vaisselle est la condition essentielle pour obtenir un excellent lavage. IMPORTANT Le panier inférieur possède un dispositif d’arrêt automatique permettant son extraction en toute sécurité, très utile aussi lors du chargement complet du lave-vaisselle. L’extraction total du panier inférieur est nécessaire afin de charger le sel ainsi que pour le nettoyage du filtre et de l’entretien ordinaire de la machine. Panier à couverts Le couvercle du panier à couverts peut être retiré pour permettre différentes possibilités de chargement.

B12 Utilisation du troisième panier ■ Le troisième panier à été conçu pour accueillir tous les objets encombrants, comme par exemple les ustensiles petits, long ou plats. En libérant les paniers inférieurs de ces objets, le chargement du lave-vaisselle se fait de manière plus aisée, en permettant par exemple de charger dans le panier du bas à la fois assiettes et casseroles. ■ Dans le troisième panier, vous pouvez charger les ustensiles suivants : tasses et soucoupes à café, bols à desserts ou glace, coupelles pour apéritif, grand couteaux et cuillères, râpe à fromage et tout accessoire de forme plate pour le petit électroménager (exemple: lames de mixeur). ATTENTION! Le troisième panier n’est pas conçu pour le chargement libre des couverts. L’absence de grilles fixes de support peut entrainer la chute dans les paniers inférieurs de petits objets. ■ Pour obtenir les meilleures prestations de lavage, il est conseillé de charger les objets avec la partie creuse vers le bas (exemple: soucoupes e bols). ■ Le troisième panier peut être facilement retiré du lave-vaisselle, en retirant les arrêts de sécurité qui se trouvent à l’extrémité des glissières. ■ Le troisième panier à été étudié pour offrir un maximum de flexibilité à l’utilisa- tion. Grâce à la division en trois niveaux inclinés et à l’absence de grilles fixes, il est possible de charger selon les combinaisons: uniquement des tasses et des soucoupes à café, uniquement des ustensiles plats et longs (louches, grands couteaux) ou bien un chargement mixés. Un chargement standard journalier est indiqué dans la fig. 7. Troisième panier (fig. 7)

Pour toute demande d’informations relatives aux essais comparatifs et aux mesures sonores (selon les normes EN), merci de vous adresser: testinfo-dishwasher@candy.it Dans votre, demande, merci de spécifier le modèle ainsi que le numéro de série du lave-vaisselle (cf. étiquette données).

7CHARGEMENT DU PRODUIT

DE LAVAGE Le produit de lavage IMPORTANT Il est indispensable d'utiliser de la lessive en poudre, liquide ou en pastilles spécialement destiné aux machines à laver la vaisselle. "CALGONIT" donne les meilleurs résultats de lavage et peut être obtenue facilement. Les lessives non adaptées (comme cettes pour le lavage à la main) ne contiennent pas les ingrédients appropriés au lavage en machine et empêchent le fonctionnement correct de l'appareil. Charger la lessive La boîte à produits se trouve à l'intérieur de la porte (fig. A "2"). Si le couvercle du récipient est fermé, pour l'ouvrir il suffit d'appuyer sur le bouton d'accrochage (A): à la fin de chaque programme de lavage, le couvercle est toujours ouvert, prêt pour l'utilisation suivante. ATTENTION! Dans le panier inférieur, ne pas charger d’assiette ou de couvert qui empêche l’ouverture du couvercle du récipient à lessive ou obstrue la dispersion de la lessive. Les doses de lessive peuvent varier selon le degré de salissure et le type de vaisselle. Nous conseillons de verser de 20 à 30 g de lessive dans le bac "lavage" (B).

Après le versement du détergent dans le bac à lessive, fermer le couvercle, tout d’abord en le glissant vers la gauche (1) puis en appuyant dessus (2) jusqu’à ce que vous entendiez un clic. Comme les lessives ne sont pas toutes de même nature, consulter aussi les instructions sur les emballages. Nous rappelons que des quantités insuffisantes de lessive peuvent éliminer la saleté de façon incomplète, tandis qu'une dose excessive de lessive, non seulement n'améliore pas les résultats de lavage, mais est un gaspillage. IMPORTANT Ne pas exagérer dans l'utilisation de la lessive, c'est contribuer à limiter la pollution de l'environnement.

LAVAGE Produits de lavage en tablettes Les produits de lavage en tablettes des différents producteurs se dissolvent à des vitesses différentes. Donc dans les programmes rapides, certaines tablettes, ne se dissolvant pas complètement, peuvent ne pas être totalement efficaces. Avec les tablettes, il est donc conseillé de sélectionner des programmes plus longs afin de garantir la dissolution complète du produit de lavage. IMPORTANT Pour obtenir des résultats de lavage satisfaisants, les tablettes DOIVENT être introduites dans le bac à produit de lavage et PAS directement dans la cuve. Produits de lavage concentrés Les produits de lavage concentrés, à alcalinité réduite et avec enzymes naturelles, combinés à des programmes de lavage à 50°C, permettent de réduire l’impact sur l’environnement tout en respectant la vaisselle et le lave-vaisselle. Les programmes de lavage à 50°C ont été spécialement pensés pour optimiser les propriétés de dissolution de la saleté par les enzymes, permettant ainsi d’obtenir, avec les produits de lavage concentrés, les mêmes résultats que des programmes à 65°C. Produits de lavage combinés Les produits de lavage qui contiennent aussi le produit de rinçage doivent être introduits dans le bac à produit de lavage. Le bac à produit de rinçage doit être vide (dans le cas contraire, régler le dosage du produit de rinçage sur le minimum avant d’utiliser des produits de lavage combinés). Produits de lavage combinés “Tout en un” Si vous envisagez d’utiliser des produits lessiviels combinés "Tout en un" ("3 en 1"/"4 en 1"/"5 en 1", etc.) par exemple ceux composés de sel et/ou d’ agents de rinçage, nous vous conseillons de:

lire attentivement et de suivre les instructions du fabricant, notées sur les emballages;

la performance de certains produits lessiviels composés de sel/adoucisseur d’eau dépend de la dureté de votre eau. Vérifiez que le niveau de dureté de votre eau est inclus dans l’échelle de performance donnée sur l’emballage du produit lessiviel. Si l’utilisation de ce type de produits ne donne pas de résultats de lavage satisfaisants, s’adresser au producteur du produit de lavage. Dans certains cas l’utilisation de détergents combinés peut occasionner:

dépots de calcaire sur la vaisselle ou dans le lave-vaisselle;

une réduction des performances lors du lavage et du séchage. IMPORTANT Tout problème dû au résultat direct de l’utilisation de ces produits combinés n’est pas couvert par notre garantie. Rappel: l’utilisation de produits de lavage combinés “Tout en un” rend superflue l’utilisation des témoins de manque de sel et de produit de rinçage (présents seulement sur certains modèles). En cas de problème de lavage et/ou de séchage, il est conseillé de reprendre l’utilisation des produits traditionnels (sel, produit de lavage, produit de rinçage). Dans ce cas, il est recommandé de: ■ remplir de nouveau les bac à sel et à produit de rinçage; ■ exécuter un cycle de lavage normal à vide. NB: en revenant à l’utilisation de sel de type traditionnel, plusieurs cycles de lavage seront nécessaires avant que le système d’adoucissement de l’eau soit de nouveau optimal.CHARGEMENT DU PRODUIT DE RINÇAGE Le produit de rinçage Cet additif qui est introduit automatiquement à la dernière opération de rinçage, assure le séchage rapide de la vaisselle et évite la formation sur celle-ci de taches blanchâtres. Charger le produit de rinçage A la gauche du bac à lessive se trouve le réservoir du produit de rinçage (fig. A "3"). Pour ouvrir le couvercle, appuyer sur le marquage prévu à cet effet et, en même temps, tirer la languette vers le haut. Utiliser toujours un produit de rinçage adapté au lave-vaisselle automatique. Il est possible de contrôler le niveau du produit de rinçage au moyen du voyant optique (C) placé sur le distributeur. Réglage de dosage du produit de rinçage de 1 à 6 Le réglage (D) est situé sous le couvercle et peut être réglé au moyen d'une pièce de monnaie. La position conseillée est 4. La présence de calcaire dans l'eau se manifeste soit par la présence d'incrustation, soit par le degré de séchage. C'est pourquoi il est important de régler le débit du produit de rinçage pour obtenir des prestations optimales. Dans le cas où la vaisselle présente des dépôts à la fin du lavage, diminuer le réglage d'une position. Dans le cas de vaisselle présentant des marques ou auréoles blanchâtres, augmenter le réglage d'une position.

Le système de filtrage (fig. A ’’4’’) est constitué par: un réservoir central qui retient les grosses particules; une plaque métallique qui filtre continuellement l’eau de lavage; un micro filtre autonettoyant, situé sous la plaque métallique, qui piège les micro salissures pour garantir un rinçage parfait. ■ Afin d’obtenir d’excellents résultats de lavage dans le temps, les filtres doivent être contrôlés et nettoyés après chaque lavage. ■ Pour retirer le micro filtre, il vous suffit de tourner la poignée dans le sens contraire des aiguilles d’une montre (fig.1). ■ Pour un entretien facilité, le réservoir central est amovible (fig.2). ■ Retirer la plaque métallique (fig.3) et laver l’ensemble du système de filtrage sous le robinet d’eau. Si nécessaire, une petite brosse peut être utilisée. ■ L’entretien du micro filtre autonettoyant est limité , un contrôle, toutes les deux semaines d’utilisation, est suffisant. Néanmoins, après chaque lavage il est recommandé de vérifier que le réservoir central et la plaque métallique ne sont pas obstrués. ATTENTION! Après le nettoyage des filtres, assurez vous qu’ils sont correctement replacés et que la plaque métallique est correctement mise au fond de la cuve du lave vaisselle. Assurez vous que le micro filtre est bien revissé, dans le sens des aiguilles d’une montre, car une mauvaise mise en place peut entraîner une perte d’efficacité de l’appareil. IMPORTANT Ne jamais se servir de l’appareil sans les filtres.17 CONSEILS PRATIQUES Que faire pour avoir d'excellents résultats de lavage ■ Avant de ranger la vaisselle dans la machine, enlever les résidus de nourriture (os, arêtes, restes de viande ou de légumes, résidus de café, é pluchures de fruits, cendres de cigarettes, curedents etc...) afin d'éviter d'obstruer les filtres, la vidange et les gicleurs des bras de lavage. ■ Eviter de rincer la vaisselle avant de la placer dans la machine. ■ Si les poêles et les casseroles sont excessivement incrustées de restes de mets brûlés, nous vous conseillons de les laisser tremper avant le lavage. ■ Ranger la vaisselle avec l'ouverture tournée vers le bas. ■ Si possible, éviter que les différentes pièces se touchent; une installation correcte donnera de meilleurs résultats de lavage. ■ Après avoir rangé la vaisselle, vérifier que les bras de lavage tournent sans obstacle. ■ Les casseroles et autre ustensiles qui présentent des résidus de nourriture très tenaces ou brûlés devront être mis à tremper dans de l'eau avec de la lessive pour lave-vaisselle. ■ Pour un lavage parfait de l'argenterie, il faut: a) la rincer dès qu'on a fini de l'utiliser, surtout si on l'a utilisée avec de la mayonnaise, des œufs, du poisson, etc..; b) ne pas l'asperger de lessive; c) ne pas la mettre en contact avec d'autres matériaux. Que faire pour economiser ■ Au cas où l'on voudrait laver à pleine charge, ranger la vaisselle dans le lave-vaisselle dès que le repas est terminé et en effectuant éventuellement le programme TREMPAGE (ou RINCAGE A FROID) pour ramollir la saleté et éliminer les résidus les plus gros entre chaque charge-ment en attendant d'effectuer le programme de lavage complet. ■ En présence de saleté peu consistante ou de paniers peu chargés, sélectionner le programme ECONOMIQUE en suivant les instructions indiquées dans la liste des programmes. Ce qu'on ne doit pas laver ■ Il est bon de se rappeler que toute la vaisselle n'est pas adaptée au lavage en machine; nous déconseillons de mettre des pièces en matériau thermoplastique, des couverts à poignée en bois ou en plastique, des casseroles à poignée en bois, de la vaisselle en aluminium, en cristal ou en verre plombé si ce n'est pas spécifiquement indiqué. ■ Certaines décorations tendent à s'estomper, par conséquent nous conseillons de laver plusieurs fois en machine une seule pièce et, seulement après s'être assuré qu'elle ne se décolore pas, d'y mettre tout le chargement. ■ Nous conseillons de ne pas laver de couverts en argent avec des couverts en acier oxydable pour éviter qu'il ne se produise de réaction chimique entre eux. IMPORTANT Quand on achète de la vaisselle neuve, s'assurer toujours qu'elle est adaptée au lavage en machine. Suggestions à la fin du programme ■ Pour éviter d'éventuelles projections de gouttelettes provenant du panier supérieur, retirer d'abord le panier inférieur. ■ Si vous laissez la vaisselle encore quelques temps dans la machine, ouvrez légèrement la porte pour favoriser la circulation de l'air et améliorer encore le séchage.18

APRES L'UTILISATION Après chaque lavage, fermer le robinet d'eau pour isoler le lave-vaisselle de l'installation hydraulique d'alimentation et appuyer sur la touche Marche/Arrêt pour arrêter le fonctionnement de la machine. Si la machine doit rester inutilisée un certain temps, il est nécessaire de procéder aux opérations suivantes:

1. Exécuter un programme de lavage sans

vaisselle avec lessive pour dégraisser la machine.

2. Débrancher la prise électrique.

3. Fermer le robinet d'eau.

4. Remplir le réservoir du produit de rinçage.

5. Laisser la porte légèrement ouverte.

6. Laisser l'intérieur de la machine propre.

7. Si la machine est laissée dans des

pièces où la température est inférieure à 0°C, l'eau restant dans les tuyauteries risque de geler. Par conséquent, porter la température ambiante à plus de 0°C et attendre environ 24 heures avant d'activer la machine.

NETTOYAGE EXTERNE ET

ENTRETIEN ■ Pour le nettoyage externe de la machine, ne pas utiliser de détergent ni d’abrasifs mais uniquement un chiffon avec du savon et de l’eau. ■ Le lave-vaisselle ne réclame aucun entretien spécial car la cuve de lavage est autonettoyante. ■ Nettoyer périodiquement le joint en caoutchouc de la porte avec un chiffon humide de façon à éliminer éventuellement les traces de déchets ou de produit de rinçage. ■ Pour mieux garantir l'évacuation des petits dépôts de calcaire ou de déchets, il est conseillé de procéder périodiquement à un lavage complet en versant auparavant un verre de vinaigre dans le fond de la cuve et en positionnant le bouton du programmateur sur lavage délicat. ■ Si, malgré le nettoyage normal de la plaque et du filtre vous notez que la vaisselle ou les casseroles sont insuffisamment lavées ou rincées, contrôler que les orifices des bras rotatifs (fig.A"5") sont propres. Si cela est nécessaire, nettoyer les de la façon suivante:

1. Pour démonter le bras supérieur,

tournez le jusqu’à ce qu’il s’aligne avec le marquage stop inscrit sur la flèche (fig.1b). Poussez le vers le haut (fig.1) en le maintenant enfoncé puis dévissez le dans le sens des aiguilles d’une montre (pour le remonter procédez de la même manière, mais en le vissant dans le sens contraire des aiguilles d’une montre). Le bras de lavage inférieur peut être démonté facilement en le tirant vers le haut (fig.2).

2. Passez le bras de lavage sous un

robinet d’eau pour éliminer toute saleté.

3. Ensuite, replacez le bras de lavage dans

la même position, en pensant à positionner le bras supérieur en face du marquage stop. ■ La cuve, ainsi que la contre-porte sont en acier inoxydable. Si toutefois vous devez constater des taches d'oxydation, celles-ci seraient imputables seulement à une présence importante de sels de fer en suspension dans l'eau. ■ Pour retirer les taches, il est conseillé d'employer un abrasif à grains très fins. Ne pas utiliser de substance chlorée ou de laine d'acier. Le lave-vaisselle possède un adoucisseur et il est conseillé l'usage de sel pour éviter la formation de dépôt blanchâtre sur la vaisselle. En cas de présence de taches blanchâtres, il est conseillé avant tout d'intervenir sur le réglage du produit de rinçage en l'augmentant d'une unité.19 E Manette de sélection des programmes F Voyant “MANQUE DE

Largeur x Hauteur x Profondeur (cm) 59,8 x 82 ÷ 90 x 57 Encombrement porte ouverte (cm) 117 Couvert (EN 50242) Capacité avec casseroles et assiettes Pression admise pour l'installation hydraulique (MPa) Fusible / Puissance maximum absorbée / Tension

9 personnes Min. 0,08 - Max. 0,8 Voir plaque signalétique Consommation d’électricité en mode éteint et en mode veille: 0,30 W / 0,80 W *Valeurs mesurées en laboratoire selon la norme Européenne EN 50242 (des différences sont possibles lors d’un usage quotidien).20

Choix des programmes ATTENTION! Avant de lancer un programme, le sélecteur doit être sur la position "RESET" et le voyant "LAVAGE” ( ) doit être éteint. Vérifier que la touche "MARCHE/ARRET" ( ) est enclenché. Pour lancer un programme, appuyer sur la touche “MARCHE/ARRET” puis tourner le sélecteur (vers la gauche ou la droite) jusqu’à ce que le curseur ( ) soit en ligne avec le symbole du programme requis. Après environ 4 secondes, le voyant "LAVAGE" s’allumera. Après que le signal sonore ait retenti, le programme démarrera automatiquement. DANS UN DELAI de 2 minutes après le début du programme, vous pouvez choisir un autre programme, en tournant simplement le sélecteur jusqu'à la position voulue. IMPORTANT Pendant que le programme est en marche, le sélecteur restera sur la position sélectionnée et ne bougera pas. Touche option Touche "PLATS TRES SALES" En appuyant sur cette touche, l'intensité du cycle choisi est augmentée par l’ajout d’un rinçage et, lorsque cela est prévu, par l’augmentation de la température et de la pression de l'eau en phase de lavage. La touche "PLATS TRES SALES" permet d'agresser plus énergiquement la saleté résistante et de garantir toujours d'excellents résultats. Nous conseillons cette option si la vaisselle est très sale ou si la vaisselle n'a pas été lavée immédiatement et que la saleté s'est incrustée. Vous pouvez sélectionner ou désélectionner la touche option DANS UN DÉLAI de 2 minutes après le début du programme. IMPORTANT En sélectionnant cette option, le système de lavage “IMPULSE” est désactivé. Programmes "IMPULSE" Les programmes "IMPULSE" utilisent une technique de lavage qui réduit les consommations, le bruit et améliore les performances. IMPORTANT Le fonctionnement "intermittent" de la pompe de lavage N'EST PAS le signe d'un mauvais fonctionnement, mais c'est une caractéristique du lavage “IMPULSE”. C’est donc le signe du déroulement correct du programme. Interrompre un programme Il n'est pas recommandé d'ouvrir la porte en cours de programme, en particulier au milieu de celui ci, ni durant le séchage final. De toute façon, l'appareil s'arrête automatiquement lorsque la porte est ouverte. Si la porte est ouverte pendant le déroulement d’un programme, le voyant "LAVAGE" se mettra à clignoter jusqu’à ce que la porte soit refermée. Le programme reprendra alors le cycle là où il a été interrompu. ATTENTION! Si vous ouvrez la porte pendant que le lave-vaisselle effectue son cycle de séchage, un signal sonore vous alerte que le cycle n’est pas achevé. Si vous souhaitez changer ou annuler un programme en cours, veuillez opérer de la manière suivante: tourner le sélecteur sur la position “RESET”. Après quelques secondes, le voyant "LAVAGE" s’éteindra. Une nouvelle sélection peut maintenant être faite.21 ATTENTION! Avant de démarrer un nouveau programme, veuillez contrôler la présence de lessive dans le compartiment. Si nécessaire, remplir le compartiment. En cas de coupure de courant pendant un programme de lavage, une mémoire spéciale restaure le programme sélectionné et, lorsque le courant est rétabli, reprend le cycle là où il s'est arrêté. Manette "DEPART DIFFERE" Cette manette commande un minuteur qui vous permet de programmer un départ différé dans le temps: minimum 1 heure/maximum 12 heures. Cette opération doit être effectuée avant de pousser la touche "MARCHE/ARRET". Après la programmation du départ différé, le voyant “LAVAGE” commencera à clignoter, puis, à la fin du décompte, il s’éclairera fixement et le programme se déclenchera automatiquement. Fin du programme La fin du programme est signalée par un signal acoustique (s’il est activé) de 5 secondes, répété 3 fois toutes les 30 secondes. Le voyant “LAVAGE” commencera à clignoter. Tourner le sélecteur sur la position "RESET", attendre jusqu’à ce que le voyant "LAVAGE" s’éteigne puis appuyer sur la touche "MARCHE/ARRET". Désactivation du signal acoustique de FIN PROGRAMME La fonction du signal acoustique à la fin du programme peut être désactivée de la manière suivante: IMPORTANT Commencer TOUJOURS la procédure avec le lave-vaisselle éteint.

1. Lave-vaisselle éteint, OUVRIR la

2. Tourner le sélecteur sur le programme

3. Appuyer sur la touche

tourner le sélecteur (dans le sens des aiguilles d'une montre) sur la position "RESET", puis revenir en arrière sur le programme "RAPIDE", ceci 4 fois (en terminant avec le sélecteur sur le programme "RAPIDE").

5. Le voyant "LAVAGE" s'éclairera

6. Tourner le sélecteur (dans le sens des

aiguilles d'une montre) sur la position "RESET" (le voyant "LAVAGE" commencera à clignoter pour indiquer que la sonnerie a été désactivée).

7. Eteindre le lave-vaisselle en appuyant

sur la touche "MARCHE/ARRET" pour rendre effective la nouvelle configuration. Pour réactiver la sonnerie, suivez la même procédure, des points 1 à 4 et quand le voyant "LAVAGE" s'éclairera fixement, éteindre le lave-vaisselle en appuyant sur la touche "MARCHE/ARRET" pour rendre effective la nouvelle configuration. ATTENTION! Si, pour quelque raison que ce soit, la procédure ne peut être terminée avec succès, éteindre le lave-vaisselle en appuyant sur la touche "MARCHE/ARRÊT" et recommencer depuis début (POINT 1). Selection d’un nouveau programme A chaque fois que vous souhaitez sélectionner un nouveau programme, vous devez tourner le sélecteur sur la position "RESET" et attendre que le voyant "LAVAGE" s’éteigne.22 Dépistage des pannes Lorsque vous sélectionnez un programme, le voyant "LAVAGE" se mettra à clignoter très rapidement (et un signal sonore sera émis) si le système électronique détecte un disfonctionnement. Dans ce cas, tourner le sélecteur sur la position "RESET", attendre que le voyant "LAVAGE" s'éteigne et éteindre le lave-vaisselle en appuyant sur la touche "MARCHE/ARRÊT". Contrôlez si le robinet d'eau est ouvert, si le tuyau de vidange n'est pas plié, si le siphon et les filtres ne sont pas colmatés et configurez à nouveau le programme choisi. Si le disfonctionnement persiste, contactez le service après-vente. IMPORTANT Ce lave-vaisselle est équipé d’un système de sécurité anti-débordement qui, en cas de problème, videra automatiquement tout excès d’eau. ATTENTION! Pour éviter le déclenchement intempestif du dispositif de sécurité anti-débordement, il est recommandé de ne pas remuer ou incliner le lave-vaisselle pendant son fonctionnement. Au cas où il serait nécessaire de remuer ou d’incliner le lave-vaisselle, s’assurer d’abord que le cycle de lavage est terminé et qu’il n’y a plus d’eau dans la cuve.23 Le tuyau d’alimentation, doublé d’une gaine, est équipé d’un dispositif de blocage de l’eau. Dans le cas où le tuyau se détériorerait (usure naturelle ou surpression), l’eau s’écoulerait dans la gaine et actionnerait le dispositif de blocage de l’eau directement au robinet. Cet incident serait alors signalé par un témoin rouge situé dans la petite fenêtre . Dans ce cas, fermez le robinet d’eau et changez le tuyau. Si le tuyau n’est pas assez long pour permettre un branchement correct, il doit être remplacé par un tuyau plus long. Le tuyau peut être fourni par votre service après-vente. Dispositif antidévissage (appuyer pour devisser l’embout). WATERCONTROL - DISPOSITIF DE BLOCAGE DE L’EAU24 Programme

LISTE DES PROGRAMMES

Pour la vaisselle utilisée le matin ou à midi, entreposée dans le lave-vaisselle jusqu'à ce que vous soyez prêt à laver une charge pleine. Conçu pour le lavage des casseroles et de toute autre vaisselle particulièrement sale. Destiné au lavage de la vaisselle et casseroles normalement sale. Destiné au lavage quotidien de la vaisselle et casseroles normalement sale. A utiliser immédiatement après le repas. (Max 8 couverts) Programme pour vaisselle normalement sale (le plus efficace en termes de consommations combinées d’énergie et d’eau pour ce type de vaisselle). Programme normalisé EN 50242. Adapté au lavage de la vaisselle délicate décorée et en cristal. Indiqué pour le lavage quotidien de la vaisselle peu sale, à l'exclusion des casseroles. Cycle très rapide à effectuer à la fin du repas. Recommandé pour un lavage de vaisselle jusqu'à 4/6 personnes. Lavage précédé d'un prélavage Dans le cas où l'on utilise le programme INTENSIF il faut également mettre une dose de détergent, 20 grammes (1 cuillère à soupe) directement dans le lave-vaisselle. Pour le programme OPTIMAL 59’ ajouter 5 grammes. Description

OUI N/A OUI OUI Opérations à accomplir Déroulement du programme Duréemoyenne minutes Fonctions facultatives Lessive prélavage Lessive lavage Nettoyage plaque, filtre Contrôle provision du produit de rinçage Contrôle provision Sel Prélavage chaud Prélavage froid Lavage Premier rinçage

froid Rinçage chaud avec- produit de rinçage Avec eau froide (15°C) (Tolerance ±10%) Touche

Si votre lave-vaisselle ne fonctionne pas, avant d’appeler votre revendeur faire les contrôles suivants: Brancher la prise Appuyer sur la touche Contrôler Fermer la porte Contrôler Ouvrir le robinet Positionner correctement le programmateur Déplier le tuyau Nettoyer le filtre situé à l’extremité du tuyau d’alimentation Nettoyer le filtre Redresser le tuyau Suivre attentivement les instructions pour le branchement du tuyau de vidange Consulter un technicien qualifié Réhausser le tuyau de vidange à 40 cm. Réduire la quantité de lessive Contrôler Nettoyer la plaque et le filtre Arrêtez l'appareil Ouvrir le robinet Réactivez le cycle

ANOMALIES CAUSES REMEDES

1 - La machine ne fonctionne

5 - Les bras de lavage ne

6 - Sur les appareils électroniques

sans afficheur: un voyant ou plus clignotant rapidement. Prise de courant mal branchée Touche M/A non appuyée Pas de courant Porte ouverte Voir causes du N. 1 Robinet d’eau fermé Programmateur mal positionné Le tuyau d’alimentation est plié Le filtre du tuyau d’alimentation est bouché Filtre bouché Tuyau de vidange plié La rallonge du tuyau de vidange n’est pas la bonne La vidange murale n’a pas d’évent à air Tuyau en position trop basse Quantité excessive de lessive Une pièce de vaisselle empêche la rotation La plaque filtrante et le filtre sont bouchés par des impuretés Arrivée d'eau fermée27 N.B.: Quand une anomalie citée ci-dessus provoque un mauvais lavage ou un rinçage insuffisant, il est nécessaire de retirer manuellement les salissures de la vaisselle car l’opération finale provoque le séchage des salissures qu’un second lavage en machine ne serait pas susceptible de nettoyer. Si le mauvais fonctionnement persiste, s’adresser au Centre d’Assistance Technique en communiquant le modèle du lave-vaisselle indiqué sur la plaquette placée à l’intérieur de la porte, dans la partie supérieure, ou sur le certificat de garantie. Ces informations vous permettront d’obtenir une intervention plus rapide et efficace. Le fabricant décline toute responsabilité pour erreur d’impression contenue dans le présent livret. Il se réserve en outre, le droit d’apporter les modifications qu’il jugerait utiles sur ses produits sans en compromettre les caractéristiques essentielles.

ANOMALIES CAUSES REMEDES

7 - La vaisselle est

9 - Présence de tâches

blanches sur la vaisselle

10 - Bruit pendant le lavage

11 - La vaisselle n’est pas

parfaitement sèche Voir causes du N. 5 Le fond des casseroles n’est pas lavé parfaitement Le bord des casseroles n’est pas parfaitement lavé Orifices partiellement bouchés La vaisselle n’est pas bien rangée L’extrémité du tuyau de vidange est plongée dans l’eau La lessive n’est pas bien dosé, est vieux ou durci Le bouchon du récipient du sel ne ferme pas bien Le programme de lavage choisi est trop faible Des couverts, des assiettes, des casseroles, etc… empêchent l'ouverture du couvercle du récipient à lessive. L’eau d’alimentation est particulièrement dure Les pièces de vaisselle se cognent Les bras de lavage tournants cognent contre la vaisselle Manque de circulation d’air Manque de produit de rinçage Contrôler Incrustations trop tenaces qu’il faut enlever avant le lavage dans la machine Positionner mieux les casseroles Démonter les bras de lavage en dévissant l’écrou moleté de fixation dans le sens des aiguilles d’une montre et les laver sous un robinet Ne pas trop serrer la vaisselle L’extrémité du tuyau de vidange ne doit pas toucher l’eau de vidange Augmenter la dose en fonction de la quantité de saleté ou remplacer le produit Le visser à fond Choisir un programme plus énergique Charger la vaisselle de telle manière qu'elle n'empêche pas l'ouverture du couvercle du récipient à lessive. Contrôler le niveau du sel et du produit de rinçage et régler le dosage; si l’anomalie persiste, demander l’intervention du SAV Mieux les ranger dans les paniers Mieux ranger la vaisselle Laisser la porte de la machine entrouverte à la fin du programme de lavage pour favoriser le séchage naturel Utiliser du produit de rinçageLe constructeur décline toute responsabilité pour les éventuelles erreurs d’imprimerie contenues dans le présent mode d’emploi. Il se réserve en outre le droit d’apporter toutes modifications qui se révèleraient utiles à ses propes produits sans pour autant en compromettre les caractéristiques essentielles.12.10 - 41900997

Cet appareil est commercialisé en accord avec la directive européenne 2002/96/CE sur les déchets des équipements électriques et électroniques (DEEE). En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l’environnement et la santé publique qui pourrait être causé par une mise au rebut inappropriée de ce produit. Le symbole sur ce produit indique qu’il ne doit pas être traité comme un déchet ménager. Il doit être rapporté jusqu’à un point de recyclage des déchets électriques et électroniques. La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets. Pour plus d’information au sujet du traitement,de la collecte et du recyclage de ce produit,merci de contacter votre mairie, votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit.
