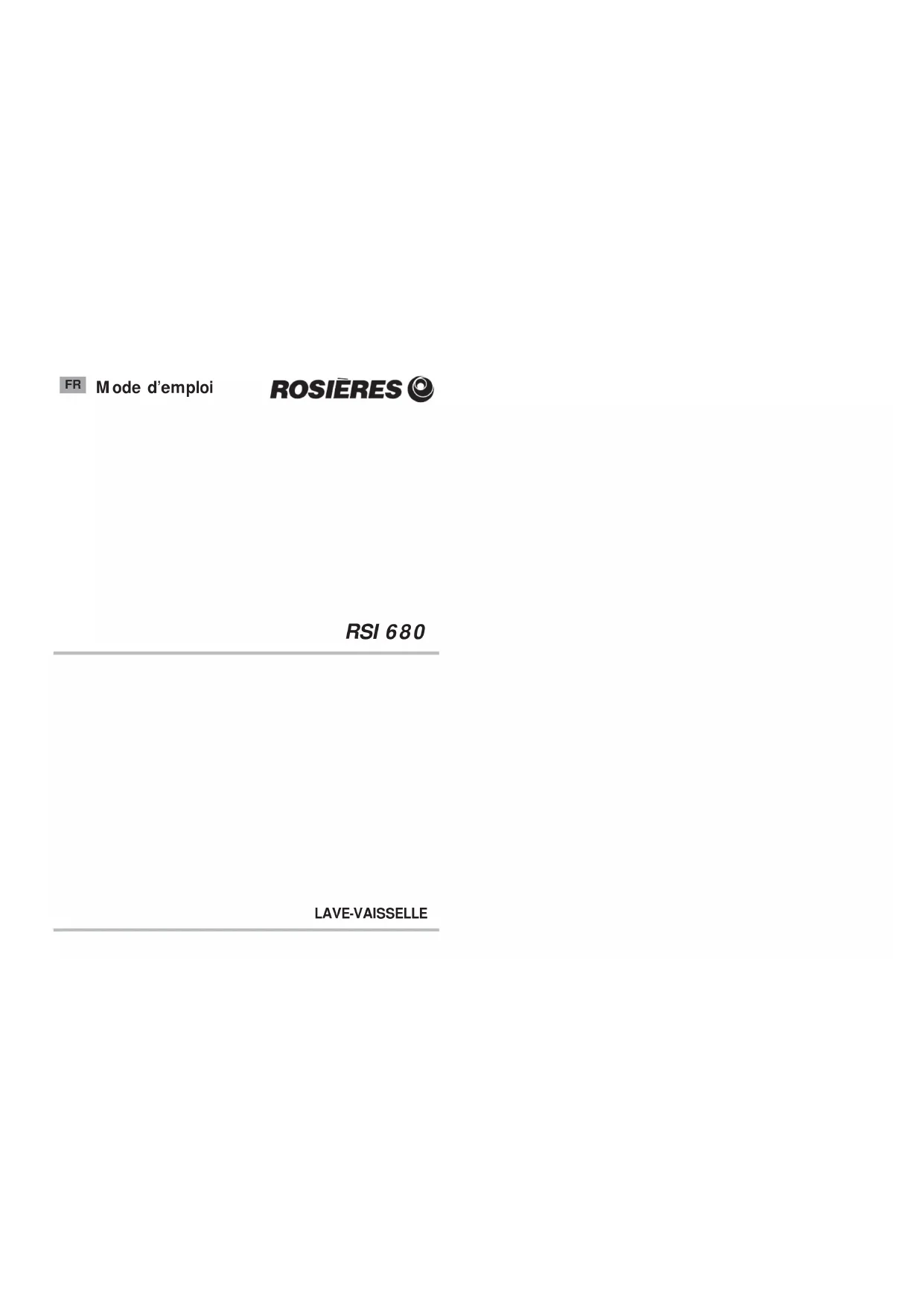

MODE D'EMPLOI RSI 680 BAV ROSIERES

L'emploi de n'importe quel appareilélectrique comporte l'observation derègles fondamentales. Installation ■ Le socle ainsi que la prise mâle del'appareil doivent correspondre à lapuissance maximum absorbée parl'appareil.En cas de nécessité de remplacementde l'un ou de l'autre de ces éléments,faire effectuer la modification par unprofessionel patenté.■ S'assurer que l'appareil n'écrase pas lefil électrique d'alimentation.■ L'utilisation de prises multiples et/ourallonges est déconseillée et dégage leconstructeur de toutes responsabilités.■ Si le remplacement du câble d'alimentations'avère nécessaire, l'opération doit êtreréalisée par le Service Après-vente. Sécurité ■ Ne pas toucher l'appareil avec les mainsou pieds mouillés ou humides. ■ Ne pas utiliser l'appareil pieds nus.■ Ne pas tirer sur le câble d'alimentationde l'appareil pour débrancher la prise ducourant.■ Ne pas laisser exposer l'appareil à desagents atmosphériques (pluie, soleiletc...).■ Ne pas permettre que l'appareil soitutilisé par des enfants sans surveillance.■ A la fin du programme de lavage, l’eaurésiduelle dans l’appareil ou sur lavaisselle, ne doit pas être consommée.■ La porte ne doit pas rester en positionouverte car cela pourrait occasionnerdes accidents.■ S’appuyer ou s’asseoir sur la porteouverte du lave vaisselle risqued’entraîner son basculement.ATTENTION!Les couteaux et autres ustensilesavec des parties pointues ou coupantesdoivent être rangés avec les pointesen bas ou horizontalement. Usage quotidien ■ Cet appareil devra être destinéuniquement à l'utilisation à usagedomestique.■ Le lave-vaisselle est conçu pour laverdes ustensiles domestiques normaux.Les objets contaminés par de l'essence,de la peinture, des restes d'acier ou defer, des produits chimiques corrosifs,acides ou alcalins ne doivent pas êtrelavés en machine.■ S'il y a une installation d'adoucissementde l'eau dans l'habitation, il n'est pasnécessaire d'ajouter de sel dansl'adoucisseur monté dans lelave-vaisselle.■ La coutellerie est mieux lavée si lesmanches sont positionnés vers le basdans le panier à couverts.■ En cas de panne et/ou de mauvaisfonctionnement de l'appareil, l'éteindre,fermer le robinet d'arrivée d'eau et nepas ouvrir l'appareil.Appelez le Service Après-vente de votrerevendeur en lui précisant bien le typede votre appareil.Le non respect des prescriptionsénoncées ci-dessus peut compromettrela sécurité de l'appareil. Mise au rebut ■ Cet appareil est fabriqué avec desmatériaux recyclables pour permettre deles éliminer avec facilité.■ Si l'on veut se débarrasser d'un vieuxlave-vaisselle, enlever le système defermeture de la porte pour que lesenfants ne puissent pas s'enfermer dansla machine.Coupez le cordon d’alimentation aprèsl’avoir retiré de la prise murale.

INDICE Conseils de sécurité Mise en marche, installation Adoucisseur d’eau Réglage du panier supérieur Chargement de la vaisselle Information pour les tests laboratoire Lavage demi charge Chargement de la lessive et du produit de rinçage Nettoyage des filtres Quelques conseils pratiques Entretien et nettoyage courants Description de la machine Données techniques Sélection du programme et functions particulières Liste des programmes Watercontrol Identification des anomalies mineures Lire attentivement les instructions contenues dans ce livret car elles donnentd'importantes indications sur la sécurité d'installation, d'utilisation et de maintenanceainsi que quelques conseils utiles pour mieux utiliser le lave-vaisselle.Conserver avec soin ce livret pour toute consultation ultérieure. Fig. A

Branchement Hydraulique IMPORTANT L'appareil doit être relié à l'arrivèe d'eau, exclusivement avec le tuyaux fournis. Ne pas réutiliser les anciens tuyaux. ■ Les tuyaux de vidange et de remplissage peuvent être orientés de façon indifférente vers la droite ou vers la gauche. IMPORTANT Le lave-vaisselle peut-être relié de façon indifférente à l'eau froide ou chaude à condition que la température ne dépasse pas les 60°C. ■ La pression hydraulique doit être comprise d'un minimum de 0,08 MPa à un maximum de 0,8 MPa. Pour des pressions inférieures, nous vous conseillons de demander des instructions à notre service Après-vente. ■ Il est nécessaire de prévoir un robinet en amont du tube de chargement pour isoler la machine du système hydraulique, quand celle-ci ne fonctionne pas (fig. 1B). ■ Le lave vaisselle est doté d'un tuyau pour la prise d'eau avec un embout fileté 3/4" (fig. 2). ■ Le tuyau d'alimentation "A" devra être vissé à un robinet d'eau "B" à l'aide de l'attache 3/4" en s'assurant que le collier est bien serré. ■ Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 m. Cette rallonge de tube est disponible auprès du service après-vente. ■ Si des saletés ou du sable sont présents dans l’eau, il est recommandé de demander le filtre approprié, art. 9226085, auprès du service après-vente (fig. 3). Le filtre "D" doit être placé entre la prise d'eau 3/4" "B" et le tuyau d'alimentation "A", ne pas oublier de mettre les joints "C". ■ Si la machine est branchée à des tuyauteries neuves, ou qui n'ont pas été utilisées pendant une longue période, faire couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou de rouille qui pourraient boucher le filtre d'entrée de l'eau.

INSTALLATION (Remarques techniques) IMPORTANT Les ouvertures à la base de l'appareil ne doivent en aucun cas être obstruées par des tapis, moquette ou autre objets. À l'installation il est important de verifier que la prise soit facilement accessible. Alimentation Electrique L'appareil est conforme aux exigences de sécurité prévues par les différents instituts de Normes, et c'est la prise tripolaire avec un pôle de terre qui assure la mise à la terre complète de l'appareil. Avant de brancher la machine sur le circuit électrique s'assurer:

1. que la prise murale est correctement

2. que le réglage du contacteur électrique

correspond bien à la puissance absorbée indiquée sur la plaque signalétique du lave-vaisselle. ATTENTION! L'efficacité de la sécurité est donc subordonnée à la mise à la terre correcte de votre propre installation. En cas d'absence d'un branchement efficace de la mise à la terre, il peut subvenir une légère dispersion de courant sur les parties métalliques de la machine, due à la présence d'un filtre antiparasite radio. Le constructeur décline toute responsabilité pour des dommages éventuels survenus aux personnes et aux biens imputables à un mauvais raccordement de la ligne de terre. Cet appareil est conforme aux directives 89/336/EEC, 73/23/EEC et modifications successives.Si votre eau est au niveau 0, vous ne devez pas utiliser de sel régénérant, ni effectuer de réglage car votre eau est douce. Selon le degré de dureté de votre eau, procédez au réglage de l’adoucisseur d’eau comme suit:

1. retirez le panier inférieur. Dévissez et

ôtez le bouchon du réservoir à sel situé en bas de la cuve (fig.A’’1’’);

2. tournez la visse de réglage sur la

position requise avec un tournevis ou un couteau.

Selon la source d’approvisionnement, l’eau contient des quantités variables de calcaire et de minéraux qui se déposent sur la vaisselle en laissant des taches et des marques blanchâtres. Plus la densité de minéraux dans l’eau est élevée, plus celle-ci est dure. Le lave vaisselle est équipé d’un dispositif d’adoucisseur d’eau qui, avec l’utilisation du sel régénérant, fournit de l’eau douce pour laver la vaisselle. L’adoucisseur d’eau peut traiter de l’eau d’une dureté allant jusqu’à 60°fh (graduation française) ou 33°dh (graduation germanique) à partir de cinq positions de réglage différentes. Le degré de dureté de votre eau peut vous être communiqué par votre fournisseur d’eau. Réglage de l’adoucisseur d’eau Dans le tableau ci-dessous sont indiqués les différents degrés de dureté de l’eau avec les positions de réglage de l’adoucisseur correspondantes.

• L’adoucisseur d’eau est réglé en usine sur le niveau 2, adapté à la majorité des cas. Niveau

Dureté de l'eau °fH (France) 0-9 10-30 31-40 41-50 51-60 Dureté de l'eau °dH (Allemagne) 0-5 6-16 17-22 23-27 28-33 Utilisation de sel régénérant

OUI OUI OUI OUI Position du bouton de réglage de l'adoucisseur d'eau LIBRE position N.1position N.2position N.3position N.4

Raccordement à la vidange ■ Pour la vidange, introduire le tuyau dans l'installation de vidange, en prenant soin de ne pas le plier car l'écoulement des eaux s'en trouverait perturbé (fig. 4). ■ Le tuyau de vidange fixe doit avoir au moins un diamètre intérieur de 4 cm et doit être placé à une hauteur minimum de 40 cm. ■ Pour éviter les odeurs, nous recommandons de prévoir un siphon (fig. 4X). ■ Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,5 mètres en le maintenant cependant à une hauteur maximum de 85 cm du sol. Cette rallonge de tube est disponible auprès du service après-vente. ■ L'extrémité recourbée du tuyau de vidange peut être accrochée au bord d'un évier, mais ne doit pas rester immergée, pour éviter le siphonnage de l'appareil pendant le programme de lavage (fig. 4Y). ■ En cas d'installation sous un dessus continu, le coude doit être fixé immédiatement sous le dessus au point le plus haut possible (fig. 4Z). ■ Pendant l'installation de la machine, contrôler que les tubes de remplissage et de vidange ne sont pas pliés.

Ouverture de la porte Mettre la main dans le creux, et tirer. Si la porte s'ouvre durant le fonctionnement de l'appareil, une sécurité électrique per- met d'interrompre automatiquement les fonctions préétablies. IMPORTANT Pour une utilisation correcte ne pas ouvrir la porte du lave-vaisselle pendant son fonctionnement. Fermeture de la porte Mettre les paniers. Vérifier que les plats ou casseroles ne gênent pas les rampes avants et s'assurer que celles-ci tournent librement. Fermer la porte et la bloquer avec force.Chargement du sel ■ Sur le fond de la machine se trouve le bac à sel pour la régénération de l'adoucisseur d'eau. ■ Il est important de n’utiliser que le sel spécifiquement prévu pour les lave- vaisselle. Autres types de sel contenant de sensibles percentages de substances insolubles qui pourraient avec le temps rendre inèfficace le système de l'adoucisseur. ■ Pour introduire le sel, dévisser le bouchon du bac. ■ Pendant l'opération de remplissage un peu d'eau débordera: continuez à verser le sel jusqu'à ce que le réservoir soit plein (mélanger à l'aide d'une cuillère). Après cette opération nettoyer le filetage en enlevant les résidus de sel; revisser le bouchon. ■ Après chargement du sel, il est recommandé d’effectuer un cycle de lavage complet ou de mettre en marche le programme TREMPAGE (ou RINCAGE A FROID). Pour une utilisation optimale de l’appareil, le réservoir à sel, dont la capacité varie de 1,5 à 1,8 kg, doit être rempli de temps en temps en fonc- tion du réglage opéré sur l’adoucisseur d’eau.

IMPORTANT Ce n'est qu'au cours de la phase d'installation de la machine à laver la vaisselle qu'il faudra, après avoir remplí complètement le bac à sel, ajouter de l'eau jusqu'à ce qu'elle déborde du bac. Indicateur de remplissage du sel Ce modèle est pourvu de voyant électrique sur le tableau de bord qui s'allume quand il faut remplir le réservoir à sel. IMPORTANT La vaisselle tachée de blanc est généralement une indication importante d'absence de sel.

Réglage du panier supérieur Quand on utilise habituellement des assiettes de 27 à 31 cm de diamètre, charger celles-ci dans le panier inférieur après avoir mis le panier supérieur à sa position la plus haute en procédant comme suit:

1. Faire glisser le panier supérieur vers

2. Saisir le panier des deux les côtés et le

tirer vers le haut (fig. 1). Cette opération permet de charger dans le panier supérieur de la vaisselle d'un diamètre de plus de 20 cm et ne permet pas d'utiliser les supports mobiles en position haute.

1. Saisir le panier des deux les côtés et le

tirer légèrement vers le haut (fig. 2a);

2. Laisser retomber le panier en

BAISSER LE PANIER D'UN SEUL CÔTÉ (fig 3). ATTENTION : Nous vous conseillons d’effectuer le réglage du panier avant de charger la vaisselle.

Utilisation du panier supérieur ■ Le panier supérieur est pourvu desupports mobiles accrochés au bordlatéral et pouvant occuper deuxpositions: haute et basse. Sur la positionbasse les supports servent pour recevoirles tasses à thé, à café, les couteauxlongs et les louches. Aux extrémités dessupports, vous pouvez suspendre lesverres à pied. En-dessous vous pouvez ranger lesverres, les tasses, les soucoupes et lesassiettes à dessert.■ Quand les supports occupent la positionhaute, ils permettent de placer lesassiettes plates et creuses. Ayez soin de placer les assiettescreuses verticalement et en tournantleur partie concave vers l'avant de lamachine; laisser toujours de l'espaceentre chaque assiette pour que l'eaucircule librement.■ Pour exploiter au maximum la capacitédu panier nous vous conseillons degrouper les assiettes de même forme.■ Les assiettes peuvent être placées surune seule rangée (fig. 1) ou sur les deuxrangées (fig. 2). ■ Nous vous conseillons de ranger lesplats de grande dimension, dont lediamètre est d'environ 270 mm, légère-ment inclinés vers l'avant de façon àfavoriser l'introduction du panier à l'inté-rieur de la machine.■ Dans le panier supérieur vous pouvezranger différente vaisselle comme lesaladier et les bols en plastique qu'il vautmieux bloquer afin d'éviter que les jetsd'eau ne les renversent.■ Le panier supérieur a été conçu pourpermettre une souplesse maximumd'utilisation. Il peut n'être chargé qu'avecdes assiettes placées sur deux rangées,24 pièces maximum, avec des verressur cinq rangées, 30 pièces maximum,ou bien avec de la vaisselle mixte. Utilisation du panier inférieur ■ Dans le panier inférieur vous placerezles casseroles, les poêles, lessoupières, les saladiers, les couvercles,les plats, les assiettes plates et creuseset les louches.■ Les couverts doivent être placésmanche vers le bas dans le panier àcouverts, que l'on placera à son tourdans le panier inférieur (fig. 3) ens'assurant qu'il n'entrave pas la rotationdes bras de lavage.IMPORTANTLe panier inférieur possède un dispositifd’arrêt automatique permettant sonextraction en toute sécurité, très utileaussi lors du chargement complet dulave-vaisselle.L’extraction total du panier inférieurest nécessaire afin de charger le selainsi que pour le nettoyage du filtreet de l’entretien ordinaire de lamachine.

Un chargement standard journalier est indiqué dans les fig. 1, 2 et 3. Panier supérieur (fig. 1) A = assiettes creuses B = assiettes plates C = assiettes à dessert D = soucoupes E = tasses F = verres Panier supérieur (fig. 2) A = assiettes creuses B = assiettes plates C = assiettes à dessert D = soucoupes E = tasses F = verres à pied G = verre H = panier à couverts Panier inférieur (fig. 3) A = casserole moyenne B = casserole grande C = poêle D = soupières, plats E = couverts F =plats à rôtis G = coupe moyenne H = coupe petite Le rangement rationnel et correct de la vaisselle est la condition essentielle pour obtenir un excellent lavage. Panier à couverts (fig. 4) Le couvercle du panier à couverts peut être retiré pour permettre différentes possibilités de chargement.

Programme comparatif général (selon norme EN 50242) (voir liste des programmes de lavage)1. Panier supérieur en position: bas2. Chargement normalisé3. Réglage du produit de rinçage sur index: 6 Chargement standard 15 couverts internationaux (selon norme EN 50242) Le rangement correct du chargement est indiqué dans la fig. 5 pour le panier supé- rieur, dans la fig. 6 pour le panier inférieur et dans la fig. 7 pour le panier à couverts. 4. Quantité de détergent:- 9,5 g pour le prélavage;- 28 g pour le lavage.1 = 15 cuillères à dessert2 = 15 fouchettes3 = 12 cullères à caféPanier à couverts (fig. 7)Insérer le panier à couverts comme indiqué sur le schema.3 = cuillères à café4 = fourchette à service1 = cuillères2 = couteaux

Lavage 1/2 charge panier supérieur 1/2 charge mixte (fig. 1)A = verresB = tassesC = assiettes creusesD = assiettes à dessertE = soucoupesF = casseroleG = poéleH = coupe moyenneI = petite coupe 1/2 charge standard (fig. 2)A = 7 verresB = 6+1 tassesC = platD = 7 assiettes creusesE =7 assiettes platesF =7 assiettes à dessertG =7 soucoupesH = coupe moyenneI = petite coupeLes couverts doivent être placés dans le panier à couverts prévu a cet effet. Il devraêtre remis dans son emplacement d'origine, soit dans le panier inférieur, en cycle delavage normal.

A15 PLEIN VIDE Reflet sombre Reflet clair Chargement produit de rinçage Cet additif qui est introduit automatique- ment à la dernière opération de rinçage, assure le séchage rapide de la vaisselle et évite la formation sur celle-ci de taches blanchâtres. A la gauche du bac à lessive se trouve le réservoir du produit de rinçage (fig. A "3"). Pour ouvrir le couvercle, appuyer sur le marquage prévu à cet effet et, en même temps, tirer la languette vers le haut. Utiliser toujours un produit de rinçage adapté au lave-vaisselle automatique. Il est possible de contrôler le niveau du produit de rinçage au moyen du voyant optique (C) placé sur le distributeur. Réglage de dosage du produit de rinçage de 1 à 6 Le réglage (D) est situé sous le couvercle et peut être réglé au moyen d'une pièce de monnaie. La position conseillée est 4. La présence de calcaire dans l'eau se manifeste soit par la présence d'incrustation, soit par le degré de séchage. C'est pourquoi il est important de régler le débit du produit de rinçage pour obtenir des prestations optimales. Dans le cas où la vaisselle présente des dépôts à la fin du lavage, diminuer le réglage d'une position. Dans le cas de vaisselle présentant des marques ou auréoles blanchâtres, augmenter le réglage d'une position.

certains détergents combinés, particulièrement ceux composés d’agents de rinçage, apportent de meilleurs résultats quand ils sont utilisés avec des programmes spécifiques;

la performance de certains produits lessiviels composés de sel/adoucisseur d’eau dépend de la dureté de votre eau. Vérifiez que le niveau de dureté de votre eau est inclus dans l’échelle de performance donnée sur l’emballage du produit lessiviel. Dans certains cas l’utilisation de détergents combinés peut occasionner:

dépots de calcaire sur la vaisselle ou dans le lave-vaisselle;

une réduction des performances lors du lavage et du séchage. Dans ce cas, nous vous recommandons d’utiliser des produits lessiviels traditionnels séparés – sel, produit lessiviel et agent de rinçage. Ceci vous garantira que l’adoucissement de l’eau dans le lave-vaisselle s’opèrera correctement. Notez que si vous réutilisez du sel traditionnel, un certain nombre de cycles sera nécessaire avant que le système devienne à nouveau complètement efficace. IMPORTANT Tout problème dû au résultat direct de l’utilisation de ces produits combinés n’est pas couvert par notre garantie.

Chargement de la lessive IMPORTANT Il est indispensable d'utiliser de la lessive en poudre, liquide ou en pastilles spécialement destiné aux machines à laver la vaisselle. "CALGONIT" donne les meilleurs résultats de lavage et peut être obtenue facilement. Les lessives non adaptées (comme cettes pour le lavage à la main) ne contiennent pas les ingrédients appropriés au lavage en machine et empêchent le fonctionnement correct de l'appareil. Lavage normal La boîte à produits se trouve à l'intérieur de la porte (fig. A "2"). Si le couvercle du récipient est fermé, pour l'ouvrir il suffit d'appuyer sur le bouton d'accrochage (A): à la fin de chaque programme de lavage, le couvercle est toujours ouvert, prêt pour l'utilisation suivante. ATTENTION! Dans le panier inférieur, ne pas charger d’assiette ou de couvert qui empêche l’ouverture du couvercle du récipient à lessive ou obstrue la dispersion de la lessive. Les doses de lessive peuvent varier selon le degré de salissure et le type de vaisselle. Nous conseillons de verser de 20 à 30 g de lessive dans le bac "lavage" (B).

Après le versement du détergent dans le bac à lessive, fermer le couvercle, tout d’abord en le glissant vers la gauche (1) puis en appuyant dessus (2) jusqu’à ce que vous entendiez un clic. Comme les lessives ne sont pas toutes de même nature, consulter aussi les instructions sur les emballages. Nous rappelons que des quantités insuffisantes de lessive peuvent éliminer la saleté de façon incomplète, tandis qu'une dose excessive de lessive, non seulement n'améliore pas les résultats de lavage, mais est un gaspillage. IMPORTANT Ne pas exagérer dans l'utilisation de la lessive, c'est contribuer à limiter la pollution de l'environnement. ATTENTION!

LESSIVIELS COMBINES. Si vous envisagez d’utiliser des produits lessiviels combinés, par exemple ceux composés de sel et/ou d’ agents de rinçage, nous vous conseillons de:

lire attentivement et de suivre les instructions du fabricant, notées sur les emballages;

B17 CONSEILS PRATIQUES Que faire pour avoir d'excellents résultats de lavage ■ Avant de ranger la vaisselle dans la machine, enlever les résidus de nourriture (os, arêtes, restes de viande ou de légumes, résidus de café, é pluchures de fruits, cendres de cigarettes, curedents etc...) afin d'éviter d'obstruer les filtres, la vidange et les gicleurs des bras de lavage. ■ Eviter de rincer la vaisselle avant de la placer dans la machine. ■ Si les poêles et les casseroles sont excessivement incrustées de restes de mets brûlés, nous vous conseillons de les laisser tremper avant le lavage. ■ Ranger la vaisselle avec l'ouverture tournée vers le bas. ■ Si possible, éviter que les différentes pièces se touchent; une installation correcte donnera de meilleurs résultats de lavage. ■ Après avoir rangé la vaisselle, vérifier que les bras de lavage tournent sans obstacle. ■ Les casseroles et autre ustensiles qui présentent des résidus de nourriture très tenaces ou brûlés devront être mis à tremper dans de l'eau avec de la lessive pour lave-vaisselle. ■ Pour un lavage parfait de l'argenterie, il faut: a) la rincer dès qu'on a fini de l'utiliser, surtout si on l'a utilisée avec de la mayonnaise, des œufs, du poisson, etc..; b) ne pas l'asperger de lessive; c) ne pas la mettre en contact avec d'autres matériaux. Que faire pour economiser ■ Au cas où l'on voudrait laver à pleine charge, ranger la vaisselle dans le lave-vaisselle dès que le repas est terminé et en effectuant éventuellement le programme TREMPAGE (ou RINCAGE A FROID) pour ramollir la saleté et éliminer les résidus les plus gros entre chaque charge-ment en attendant d'effectuer le programme de lavage complet. ■ En présence de saleté peu consistante ou de paniers peu chargés, sélectionner le programme ECONOMIQUE en suivant les instructions indiquées dans la liste des programmes. Ce qu'on ne doit pas laver ■ Il est bon de se rappeler que toute la vaisselle n'est pas adaptée au lavage en machine; nous déconseillons de mettre des pièces en matériau thermoplastique, des couverts à poignée en bois ou en plastique, des casseroles à poignée en bois, de la vaisselle en aluminium, en cristal ou en verre plombé si ce n'est pas spécifiquement indiqué. ■ Certaines décorations tendent à s'estomper, par conséquent nous conseillons de laver plusieurs fois en machine une seule pièce et, seulement après s'être assuré qu'elle ne se décolore pas, d'y mettre tout le chargement. ■ Nous conseillons de ne pas laver de couverts en argent avec des couverts en acier oxydable pour éviter qu'il ne se produise de réaction chimique entre eux. IMPORTANT Quand on achète de la vaisselle neuve, s'assurer toujours qu'elle est adaptée au lavage en machine. Suggestions à la fin du programme ■ Pour éviter d'éventuelles projections de gouttelettes provenant du panier supérieur, retirer d'abord le panier inférieur. ■ Si vous laissez la vaisselle encore quelques temps dans la machine, ouvrez légèrement la porte pour favoriser la circulation de l'air et améliorer encore le séchage.

Le système de filtrage (fig. A ’’4’’) est constitué par: un réservoir central qui retient les grosses particules; une plaque métallique qui filtre continuellement l’eau de lavage; un micro filtre autonettoyant, situé sous la plaque métallique, qui piège les micro salissures pour garantir un rinçage parfait. ■ Afin d’obtenir d’excellents résultats de lavage dans le temps, les filtres doivent être contrôlés et nettoyés après chaque lavage. ■ Pour retirer le micro filtre, il vous suffit de tourner la poignée dans le sens contraire des aiguilles d’une montre (fig.1). ■ Pour un entretien facilité, le réservoir central est amovible (fig.2). ■ Retirer la plaque métallique (fig.3) et laver l’ensemble du système de filtrage sous le robinet d’eau. Si nécessaire, une petite brosse peut être utilisée. ■ L’entretien du micro filtre autonettoyant est limité , un contrôle, toutes les deux semaines d’utilisation, est suffisant. Néanmoins, après chaque lavage il est recommandé de vérifier que le réservoir central et la plaque métallique ne sont pas obstrués. ATTENTION! Après le nettoyage des filtres, assurez vous qu’ils sont correctement replacés et que la plaque métallique est correctement mise au fond de la cuve du lave vaisselle. Assurez vous que le micro filtre est bien revissé, dans le sens des aiguilles d’une montre, car une mauvaise mise en place peut entraîner une perte d’efficacité de l’appareil. IMPORTANT Ne jamais se servir de l’appareil sans les filtres.18

APRES L'UTILISATION Après chaque lavage, fermer le robinet d'eau pour isoler le lave-vaisselle de l'installation hydraulique d'alimentation et appuyer sur la touche Marche/Arrêt pour arrêter le fonctionnement de la machine. Si la machine doit rester inutilisée un certain temps, il est nécessaire de procéder aux opérations suivantes:

1. Exécuter un programme de lavage sans

vaisselle avec lessive pour dégraisser la machine.

2. Débrancher la prise électrique.

3. Fermer le robinet d'eau.

4. Remplir le réservoir du produit de rinçage.

5. Laisser la porte légèrement ouverte.

6. Laisser l'intérieur de la machine propre.

7. Si la machine est laissée dans des

pièces où la température est inférieure à 0°C, l'eau restant dans les tuyauteries risque de geler. Par conséquent, porter la température ambiante à plus de 0°C et attendre environ 24 heures avant d'activer la machine.

NETTOYAGE EXTERNE ET

ENTRETIEN ■ Pour le nettoyage externe de la machine, ne pas utiliser de détergent ni d’abrasifs mais uniquement un chiffon avec du savon et de l’eau. ■ Le lave-vaisselle ne réclame aucun entretien spécial car la cuve de lavage est autonettoyante. ■ Nettoyer périodiquement le joint en caoutchouc de la porte avec un chiffon humide de façon à éliminer éventuellement les traces de déchets ou de produit de rinçage. ■ Pour mieux garantir l'évacuation des petits dépôts de calcaire ou de déchets, il est conseillé de procéder périodiquement à un lavage complet en versant auparavant un verre de vinaigre dans le fond de la cuve et en positionnant le bouton du programmateur sur lavage délicat. ■ Si, malgré le nettoyage normal de la plaque et du filtre vous notez que la vaisselle ou les casseroles sont insuffisamment lavées ou rincées, contrôler que les orifices des bras rotatifs (fig.A"5") sont propres. Si cela est nécessaire, nettoyer les de la façon suivante:

1. Pour démonter le bras supérieur,

tournez le jusqu’à ce qu’il s’aligne avec le marquage stop inscrit sur la flèche (fig.1b). Poussez le vers le haut (fig.1) en le maintenant enfoncé puis dévissez le dans le sens des aiguilles d’une montre (pour le remonter procédez de la même manière, mais en le vissant dans le sens contraire des aiguilles d’une montre). Le bras de lavage inférieur peut être démonté facilement en le tirant vers le haut (fig.2).

2. Passez le bras de lavage sous un

robinet d’eau pour éliminer toute saleté.

3. Ensuite, replacez le bras de lavage dans

la même position, en pensant à positionner le bras supérieur en face du marquage stop. ■ La cuve, ainsi que la contre-porte sont en acier inoxydable. Si toutefois vous devez constater des taches d'oxydation, celles-ci seraient imputables seulement à une présence importante de sels de fer en suspension dans l'eau. ■ Pour retirer les taches, il est conseillé d'employer un abrasif à grains très fins. Ne pas utiliser de substance chlorée ou de laine d'acier. Le lave-vaisselle possède un adoucisseur et il est conseillé l'usage de sel pour éviter la formation de dépôt blanchâtre sur la vaisselle. En cas de présence de taches blanchâtres, il est conseillé avant tout d'intervenir sur le réglage du produit de rinçage en l'augmentant d'une unité.

Couvert (EN 50242) Capacité avec casseroles et assiettes Pression admise pour l'installation hydraulique Fusible Puissance maximum absorbée Tension

9 personnes Min. 0,08 - Max 0,8 MPa (voir plaque signalétique) (voir plaque signalétique) (voir plaque signalétique) E Manette de sélection des programmes F Témoin de “MANQUE DE PRODUIT

DONNÉES TECHNIQUES: DIMENSIONS: A Touche "DEMI CHARGE" B Touche "MARCHE/ARRET" C Manette “DEPART DIFFERE” D Poignée d'ouverture du lave-vaisselle Hauteur Profondeur Largeur Encombrement porte ouverte

Choix des programmes ATTENTION! Avant de lancer un programme, le sélecteur doit être sur la position "RESET" et le voyant "LAVAGE" doit être éteint. Vérifier que la touche "MARCHE/ARRET" est enclenché. Pour lancer un programme, appuyer sur la touche “MARCHE/ARRET” puis tourner le sélecteur (vers la gauche ou la droite) jusqu’à ce que le curseur soit en ligne avec le chiffre du programme requis. Après environ 4 secondes, le voyant "LAVAGE" s’allumera. IMPORTANT Pendant que le programme est en marche, le sélecteur restera sur la position sélectionnée et ne bougera pas. Boutons d’options Touche “DEMI CHARGE” En enclenchant cette touche, il est possible de limiter le lavage de la vaisselle contenue dans le panier supérieur, à l'exclusion des couverts qui seront placés dans le panier inférieur. Le choix de cette fonction permet de réduire les consommations d'eau et d'énergie. Interrompre un programme Il n'est pas recommandé d'ouvrir la porte en cours de programme, en particulier au milieu de celui ci, ni durant le séchage final. De toute façon, l'appareil s'arrête automatiquement lorsque la porte est ouverte. Si la porte est ouverte pendant le déroulement d’un programme, le voyant "LAVAGE" se mettra à clignoter jusqu’à ce que la porte soit refermée. Le programme reprendra alors le cycle là où il a été interrompu. Si vous souhaitez changer ou annuler un programme en cours, veuillez opérer de la manière suivante: tourner le sélecteur sur la position “RESET”. Après quelques secondes, le voyant "LAVAGE" s’éteindra. Une nouvelle sélection peut maintenant être faite. ATTENTION! Avant de démarrer un nouveau programme, veuillez contrôler la présence de lessive dans le compartiment. Si nécessaire, remplir le compartiment. En cas de coupure de courant pendant un programme de lavage, une mémoire spéciale restaure le programme sélectionné et, lorsque le courant est rétabli, reprend le cycle là où il s'est arrêté. Manette "DEPART DIFFERE" Cette manette commande un minuteur qui vous permet de programmer un départ différé dans le temps: minimum 1 heure/maximum 12 heures. Cette opération doit être effectuée avant de pousser la touche "MARCHE/ARRET".

Fin du programme A la fin du programme, le voyant “LAVAGE” commencera à clignoter. Tourner le sélecteur sur la position "RESET", attendre jusqu’à ce que le voyant "LAVAGE" s’éteigne puis appuyer sur la touche "MARCHE/ARRET". Selection d’un nouveau programme A chaque fois que vous souhaitez sélectionner un nouveau programme, vous devez tourner le sélecteur sur la position "RESET" et attendre que le voyant "LAVAGE" s’éteigne. Dépistage de pannes Lorsque vous sélectionnez un programme, le voyant "LAVAGE" se mettra à clignoter très rapidement si le système électronique détecte un disfonctionnement. Dans ce cas, tournez le sélecteur sur la position “RESET” et le voyant "LAVAGE" s’éteindra. Après cette manipulation, vous deviez pouvoir re-sélectionner le programme requis. Si le disfonctionnement persiste, contactez le service après-vente. IMPORTANT Ce lave-vaisselle est équipé d’un système de sécurité anti-débordement qui, en cas de problème, videra automatiquement tout excès d’eau. ATTENTION! Pour éviter le déclenchement intempestif du dispositif de sécurité anti-débordement, il est recommandé de ne pas remuer ou incliner le lave-vaisselle pendant son fonctionnement. Au cas où il serait nécessaire de remuer ou d’incliner le lave-vaisselle, s’assurer d’abord que le cycle de lavage est terminé et qu’il n’y a plus d’eau dans la cuve.22 Programme

LISTE DES PROGRAMMES

Pour la vaisselle utilisée le matin ou à midi,entreposée dans le lave-vaisselle jusqu'à ceque vous soyez prêt à laver une charge pleine.Conçu pour le lavage des casseroles et detoute autre vaisselle particulièrement sale.Destiné au lavage de la vaisselle et casserolesnormalement sale. Destiné au lavage quotidien de la vaisselle et casseroles normalement sale.A utiliser immédiatement après le repas.(Max 8 couverts)Adapté au lavage de vaisselle et casserolesnormalement sales, avec utilisation delessive à base d’enzyme. Programme normalisé EN 50242.Adapté au lavage de la vaisselle délicatedécorée et en cristal.Indiqué pour le lavage quotidien de lavaisselle peu sale, à l'exclusion des casseroles.Cycle trés rapide à effectuer à la fin durepas.Recommandé pour un lavage de vaissellejusqu'à 4/6 personnes.

OUI OUI OUI OUI Opérations à accomplir Déroulement du programme Duréemoyenne minutes Fonctions facultatives Lessive prélavageLessive lavageNettoyage plaque, filtreContrôle provision du produit de rinçageContrôle provision Sel Prélavage chaudPrélavage froidLavagePremier rinçage froid Second rinçage froid Rinçage chaud avec-produit de rinçageAvec eau froide (15°C)(Tolerance ±10%)Touche “DEMI CHARGE”

Lavage précédé d'un prélavage Dans le cas où l'on utilise le programme INTENSIF il faut également mettre une dose de détergent, 20 grammes (1 cuillère à soupe) directement dans le lave-vaisselle. Pour le programme CLASSE A 59’ ajouter 5 grammes.N/A = OPTION NON DISPONIBLE Description25

IDENTIFICATION D’ANOMALIES MINEURES

Si votre lave-vaisselle ne fonctionne pas, avant d’appeler votre revendeur faire les contrôles suivants: Brancher la prise Appuyer sur la touche Contrôler Fermer la porte Contrôler Ouvrir le robinet Positionner correctement le programmateur Déplier le tuyau Nettoyer le filtre situé à l’extremité du tuyau d’alimentation Nettoyer le filtre Redresser le tuyau Suivre attentivement les instructions pour le branchement du tuyau de vidange Consulter un technicien qualifié Réhausser le tuyau de vidange à 40 cm. Réduire la quantité de lessive Contrôler Nettoyer la plaque et le filtre Arrêtez l'appareil Ouvrir le robinet Réactivez le cycle

ANOMALIES CAUSES REMEDES

1 - La machine ne fonctionne

5 - Les bras de lavage ne

6 - Sur les appareils électroniques

sans afficheur: un voyant ou plus clignotant rapidement. Prise de courant mal branchée Touche M/A non appuyée Pas de courant Porte ouverte Voir causes du N. 1 Robinet d’eau fermé Programmateur mal positionné Le tuyau d’alimentation est plié Le filtre du tuyau d’alimentation est bouché Filtre bouché Tuyau de vidange plié La rallonge du tuyau de vidange n’est pas la bonne La vidange murale n’a pas d’évent à air Tuyau en position trop basse Quantité excessive de lessive Une pièce de vaisselle empêche la rotation La plaque filtrante et le filtre sont bouchés par des impuretés Arrivée d'eau fermée

Le tuyau d’alimentation, doublé d’une gaine, est équipé d’un dispositif de blocage de l’eau. Dans le cas où le tuyau se détériorerait (usure naturelle ou surpression), l’eau s’écoulerait dans la gaine et actionnerait le dispositif de blocage de l’eau directement au robinet. Cet incident serait alors signalé par un témoin rouge situé dans la petite fenêtre “A”. Dans ce cas, fermez le robinet d’eau et changez le tuyau. Si le tuyau n’est pas assez long pour permettre un branchement correct, il doit être remplacé par un tuyau plus long. Le tuyau peut être fourni par votre service après-vente. WATERCONTROL - DISPOSITIF DE BLOCAGE DE L’EAU Témoin de valve bloquée Dispositif antidévissage (appuyer pour devisser l’embout) A26 N.B.: Quand une anomalie citée ci-dessus provoque un mauvais lavage ou un rinçage insuffisant, il est nécessaire de retirer manuellement les salissures de la vaisselle car l’opération finale provoque le séchage des salissures qu’un second lavage en machine ne serait pas susceptible de nettoyer. Si le mauvais fonctionnement persiste, s’adresser au Centre d’Assistance Technique en communiquant le modèle du lave-vaisselle indiqué sur la plaquette placée à l’intérieur de la porte, dans la partie supérieure, ou sur le certificat de garantie. Ces informations vous permettront d’obtenir une intervention plus rapide et efficace. Le fabricant décline toute responsabilité pour erreur d’impression contenue dans le présent livret. Il se réserve en outre, le droit d’apporter les modifications qu’il jugerait utiles sur ses produits sans en compromettre les caractéristiques essentielles.

ANOMALIES CAUSES REMEDES

7 - La vaisselle est

8 - Présence de tâches

blanches sur la vaisselle

9 - Bruit pendant le lavage

10 - La vaisselle n’est pas

parfaitement sèche Voir causes du N. 5 Le fond des casseroles n’est pas lavé parfaitement Le bord des casseroles n’est pas parfaitement lavé Orifices partiellement bouchés La vaisselle n’est pas bien rangée L’extrémité du tuyau de vidange est plongée dans l’eau La lessive n’est pas bien dosé, est vieux ou durci Le bouchon du récipient du sel ne ferme pas bien Le programme de lavage choisi est trop faible Vaisselle du panier inférieur mal lavée L’eau d’alimentation est particulièrement dure Les pièces de vaisselle se cognent Les bras de lavage tournants cognent contre la vaisselle Manque de circulation d’air Contrôler Incrustations trop tenaces qu’il faut enlever avant le lavage dans la machine Positionner mieux les casseroles Démonter les bras de lavage en dévissant l’écrou moleté de fixation dans le sens des aiguilles d’une montre et les laver sous un robinet Ne pas trop serrer la vaisselle L’extrémité du tuyau de vidange ne doit pas toucher l’eau de vidange Augmenter la dose en fonction de la quantité de saleté ou remplacer le produit Le visser à fond Choisir un programme plus énergique Libérer la touche 1/2 charge Contrôler le niveau du sel et du produit de rinçage et régler le dosage; si l’anomalie persiste, demander l’intervention du SAV Mieux les ranger dans les paniers Mieux ranger la vaisselle Laisser la porte de la machine entrouverte à la fin du programme de lavage pour favoriser le séchage naturelLe constructeur décline toute responsabilité pour les éventuelles erreurs d’imprimerie contenues dans le présent mode d’emploi. Il se réserve en outre le droit d’apporter tou- tes modifications qui se révèleraient utiles à ses propes produits sans pour autant en compromettre les caractéristiques essentielles.05.08 - 41016582 - Printed in Italy - Imprimé en Italie

Cet appareil est commercialisé en accord avec la directive européenne 2002/96/CE sur les déchets des équipements électriques et électroniques (DEEE). En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des con- séquences négatives sur l’environnement et la santé publique qui pourrait être causé par une mise au rebut inappropriée de ce produit. Le symbole sur ce produit indique qu’il ne doit pas être traité comme un déchet ménager.Il doit être rapporté jusqu’à un point de recyclage des déchets électriques et électroniques. La collecte de ce produit doit se faire en accord avec les réglementations environnementales con- cernant la mise au rebut de ce type de déchets. Pour plus d’information au sujet du traitement,de la collecte et du recyclage de ce produit,merci de contacter votre mairie, votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit.
