MODE D'EMPLOI CP7271K ACER

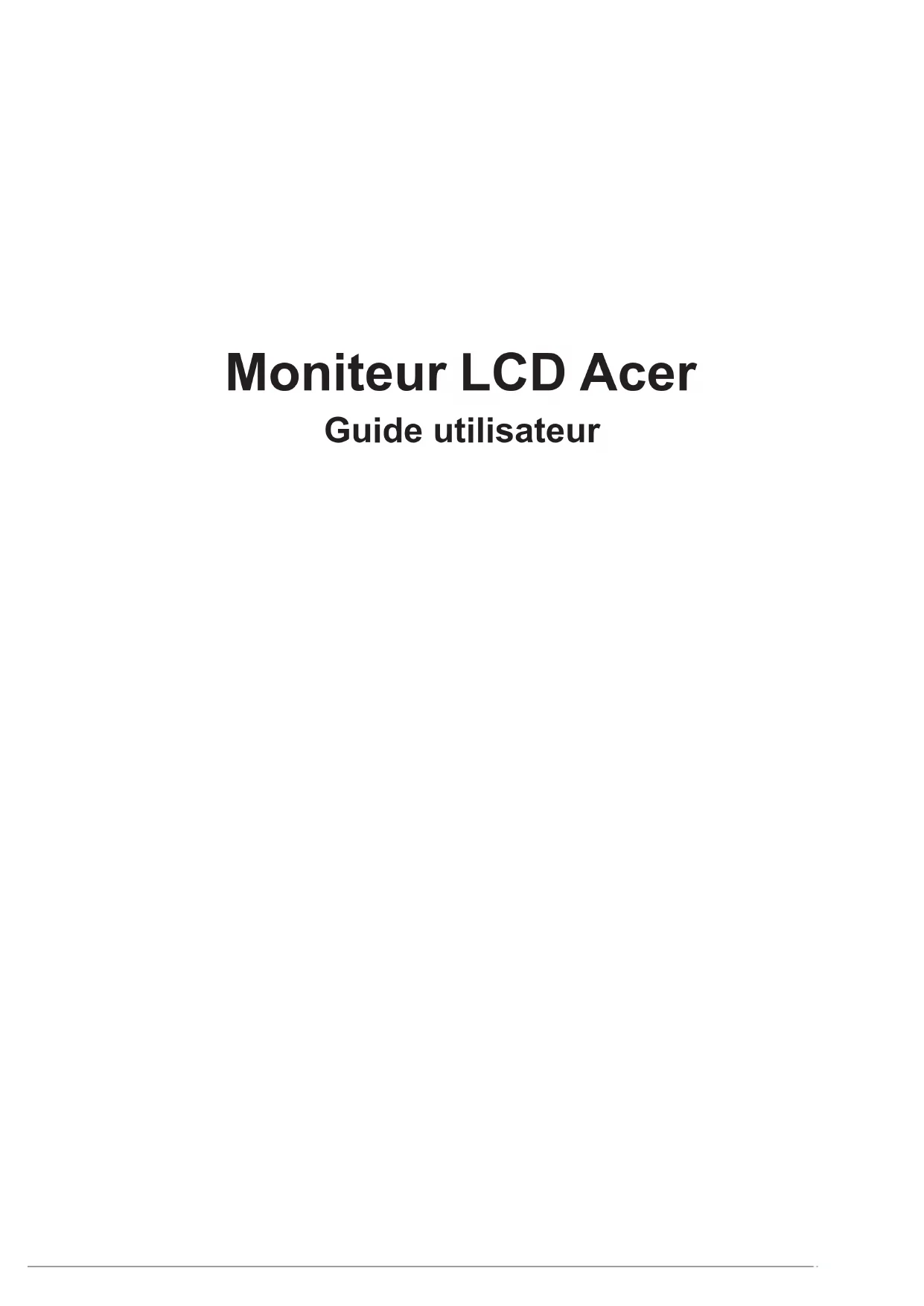

Moniteur LCD Acer Guide utilisateurCopyright © 2019. Acer Incorporated. Tous droits réservés. Guide de l'utilisateur du moniteur LCD Acer Première édition : 06/2019 Des modifications peuvent être apportées périodiquement aux informations contenues dans la présente publication sans obligation d'avertir quiconque de telles révisions ou modications. Ces modications sont incorporées dans les nouvelles éditions du présent manuel ou dans des documents et publications complémentaires. Cette société ne fait aucune représentation ou garantie, expresse ou implicite, quant au contenu présent, et décline spéciquement les garanties implicites de qualité marchande ou d'adéquation à un usage particulier. Notez le numéro de modèle, le numéro de série, la date d'achat et le lieu d'achat dans l'espace prévu ci-dessous. Le numéro de modèle et le numéro de série sont enregistrés sur l'étiquette apposée à votre ordinateur. Toutes les correspondances concernant cette unité doivent inclure le numéro de série, le numéro de modèle et les informations relatives à l'achat. Aucune partie de cette publication ne peut être reproduite, mémorisée dans un système informatisé, ou transmise, sous quelque forme et par quelque moyen, électronique, mécanique, par photocopie, enregistrement ou autre, sans la permission écrite préalable d'Acer Incorporated. Guide de l'utilisateur du moniteur LCD Acer Numéro de modèle : __________________________________ Numéro de série : ___________________________________ Date d'achat : ________________________________ Lieu d'achat : ________________________________ Acer et le logo Acer sont des marques déposées de Acer Incorporated. Les noms et marques de produits d'autres sociétés sont utilisés ici à des fins d'identification et appartiennent à leurs sociétés respectives.Informations relatives à votre sécurité et à votre confort Instructions de sécurité Lisez ces instructions avec attention. Conservez le présent document pour référence future. Respectez tous les avertissements et instructions indiqués sur le produit. Notes spéciales relatives aux moniteurs LCD Les points suivants sont normaux pour un écran LCD et ne révèlent pas un problème.

• En raison de la nature de la lumière uorescente, l'écran peut scintiller au cours de la première utilisation. Éteignez l'interrupteur d'alimentation et rallumez-le pour vous assurer que ce scintillement disparaît.

• Vous pouvez observer une luminosité irrégulière de l'écran en fonction du motif de bureau que vous utilisez.

• L'écran LCD possède 99,99% ou plus de pixels efcaces. Il peut comprendre des défauts à raison de 0,01% ou moins, tels que des pixels manquants ou des pixels allumés en permanence.

• En raison de la nature de l'écran LCD, une image rémanente de l'écran précédent peut subsister après changement d'image, lorsque la même image est afchée pendant plusieurs heures. Dans ce cas, l'écran se rétablit lentement en changeant d'image ou en éteignant l'interrupteur d'alimentation pendant quelques heures. Nettoyage de votre moniteur Veuillez respecter scrupuleusement ces directives pour nettoyer le moniteur :

• Débranchez toujours le moniteur avant de le nettoyer.

• Utilisez un chiffon doux pour essuyer l'écran, ainsi que l'avant et les côtés du boîtier. Accessibilité Assurez-vous que la prise de courant à laquelle vous raccordez le cordon d'alimentation est facilement accessible et située aussi près de l'opérateur de l'appareil que possible. Lorsque vous devez déconnecter l'alimentation de l'appareil, veillez à débrancher le cordon d'alimentation de la prise électrique. Sécurité lors de l'écoute Pour protéger votre audition, respectez ces instructions.

• Augmentez progressivement le volume jusqu'à ce que vous puissiez entendre clairement, confortablement et sans déformation.

• Après avoir réglé le niveau du volume, ne l'augmentez plus après que vos oreilles se sont adaptées.

• Limitez la durée d'écoute de la musique à un volume élevé.

• Évitez d'augmenter le volume pour contrer le bruit ambiant.

• Baissez le volume si vous n'arrivez pas à entendre les gens parler autour de vous. Avertissements

• N’utilisez pas ce produit près de l’eau.

• Ne placez pas ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il peut sérieusement s'endommager.

• Les fentes et ouvertures sont prévues pour la ventilation an d'assurer un fonctionnement able du produit et pour le protéger de la surchauffe. Ces ouvertures ne doivent pasêtre bloquées ni couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un canapé, un tapis ou une autre surface similaire. Ce produit ne doit jamais être placé près d'un radiateur ou d'un convecteur, ni dessus, ni dans une installation intégrée sauf si une ventilation adéquate est prévue.

• N'enfoncez jamais des objets d'aucune sorte dans ce produit à travers les fentes du boîtier car ils pourraient toucher des points de tension dangereuse ou provoquer des courts- circuits qui pourraient causer un incendie ou un choc électrique. Ne renversez jamais de liquide d'aucune sorte sur ou dans le produit.

• Pour éviter d'endommager les composants internes et prévenir la fuite de la batterie, ne placez pas le produit sur une surface vibrante.

• Ne l'utilisez jamais en faisant du sport, de l'exercice ou dans un environnement vibrant qui pourrait probablement causer un court-circuit des dégâts internes à l'appareil.

• L'adaptateur ne doit être utilisé que pour ce moniteur, et non à d'autres ns.

• Votre appareil utilise l'une des alimentations suivantes : Fabrication : DELTA : ADP-230EB T (19,5 V CC/230 W) Utilisation de l'énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette signalétique. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou la compagnie d'électricité locale.

• Ne laissez rien reposer sur le cordon d'alimentation. Ne placez pas ce produit là où les gens vont marcher sur le cordon.

• Si une rallonge est utilisée avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas la valeur nominale de la rallonge. Aussi, assurez-vous que l'ampérage de tous les appareils branchés sur la prise secteur ne dépasse pas le calibre du fusible.

• Ne surchargez pas une prise électrique ou une barrette multiprise en y branchant trop d'appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale de la dérivation. Si vous utilisez des barrettes d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette.

• Le cordon d'alimentation de ce produit est équipé d'une che de terre à trois ls. La che ne peut être insérée que dans une prise avec terre. Assurez-vous que la prise de courant est correctement reliée à la terre avant d'insérer la che du cordon d'alimentation. N'insérez pas la che dans une prise de courant non reliée à la terre. Contactez votre électricien pour plus de détails. Avertissement ! La broche de mise à la terre est une fonction de sécurité. Le fait d'utiliser une prise de courant qui ne soit pas correctement reliée à la terre peut entraîner un choc électrique et / ou des blessures. Remarque : La broche de mise à la terre fournit également une bonne protection contre le bruit produit par les appareils électriques environnants et qui interfèrent avec les performances de ce produit.

• Utilisez le produit uniquement avec le cordon d'alimentation secteur fourni. Si vous avez besoin de remplacer le cordon d'alimentation, assurez-vous que le nouveau cordon d'alimentation est conforme aux exigences suivantes : type amovible, listé UL / certié CSA, type SPT-2, valeurs nominales 7 A 125 V minimum, approuvé VDE ou équivalent, 4,6 mètres (15 pieds) de longueur maximale. Entretien du produit Ne tentez pas de faire l'entretien de ce produit vous-même, car l'ouverture ou la dépose des couvercles peut vous exposer à des points de tension dangereuse ou à d'autres risques. Pour tout entretien, veuillez vous adresser à du personnel qualié.Débranchez ce produit de la prise secteur et faites appel à un personnel qualié lorsque :

• le cordon d'alimentation ou la che est endommagé, coupé ou efloché

• du liquide a été renversé dans le produit

• le produit a été exposé à la pluie ou à l'eau

• le produit est tombé ou le boîtier a été endommagé

• le produit présente une altération notable de performance, indiquant un besoin d'entretien

• le produit ne fonctionne pas normalement après avoir suivi les instructions de fonctionnement Remarque : Ajustez uniquement les commandes qui sont couvertes par les instructions d'utilisation, car un mauvais réglage d'autres commandes peut provoquer des dégâts et entraîner des travaux coûteux auprès d'un technicien qualié pour restaurer le produit à son état nominal. Environnements potentiellement explosifs Éteignez votre appareil dans toute zone présentant une atmosphère potentiellement explosive et respectez tous les panneaux et les instructions. Les atmosphères potentiellement explosives comprennent les zones où il est généralement conseillé d'arrêter le moteur de votre véhicule. Des étincelles dans de telles zones peuvent provoquer une explosion ou un incendie entraînant des blessures corporelles ou même la mort. Éteignez l'appareil à proximité de dépôts, de zones de stockage et de distribution de carburant; d'usines de produits chimiques; ou lorsque des opérations de dynamitage sont en cours. Les zones à atmosphère potentiellement explosive sont souvent, mais pas toujours, indiquées. Ils comprennent les cales des bateaux, les sites de transfert ou de stockage de produits chimiques, les véhicules utilisant du gaz de pétrole liquéé (comme le propane ou le butane) et les zones où l'air contient des produits chimiques ou des particules telles que des grains, de la poussière ou des poudres métalliques. Informations supplémentaires relatives à la sécurité Votre appareil et ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants. Informations relatives au recyclage des équipements informatiques Acer est fortement impliqué dans la protection de l'environnement et considère le recyclage, sous la forme de récupération et d'élimination du matériel d'occasion, comme l'une des priorités de l'entreprise pour minimiser le fardeau qui pèse sur l'environnement. Chez Acer, nous sommes parfaitement conscients des effets environnementaux de notre entreprise et nous nous efforçons d'identier et de fournir les meilleures procédures de travail pour réduire l'impact environnemental de nos produits. Pour plus d'informations et d'aide lors du recyclage, veuillez consulter ce site Web : http://www.acer-group.com/public/Sustainability/sustainability01.htm Visitez www.acer-group.com pour plus d'informations sur les caractéristiques et les avantages de nos autres produits. Instructions relatives à la mise au rebut Ne jetez pas cet appareil électronique à la poubelle lors de la mise au rebut. Pour minimiser la pollution et assurer une meilleure protection mondiale del'environnement, veuillez recycler. Pour plus d'informations sur la réglementation concernant les déchets d'équipements électriques et électroniques (DEEE), visitez http://www.acer-group.com/public/Sustainability/sustainability01.htm Déclaration relative aux pixels LCD L'unité LCD est produite avec des techniques de fabrication de haute précision. Néanmoins, certains pixels peuvent parfois avoir des ratés ou apparaître sous forme de points noirs ou rouges. Cela n'a aucun effet sur l'image enregistrée et ne constitue pas un dysfonctionnement. La déclaration de gestion de l'alimentation doit être comme ci-dessous.

• Activation du mode Veille de l'écran au bout de 15 minutes d'inactivité de la part de l'utilisateur.

• Sortez le moniteur du mode veille lorsqu'il est en mode Arrêt Actif, déplacez la souris ou appuyez sur n'importe quelle touche du clavier. Conseils et informations pour le confort d'utilisation Les utilisateurs d'ordinateurs peuvent se plaindre de fatigue oculaire ou de maux de tête après une utilisation prolongée. Les utilisateurs sont aussi soumis à des risques de blessures physiques après de longues heures de travail devant un ordinateur. Les périodes de travail prolongées, une mauvaise posture, de mauvaises habitudes de travail, le stress, des conditions de travail inadéquates, la santé personnelle et d'autres facteurs augmentent fortement le risque de blessure physique. L'utilisation incorrecte de l'ordinateur peut provoquer un syndrome du canal carpien, une tendinite, une ténosynovite ou d'autres troubles musculo-squelettiques. Les symptômes suivants peuvent apparaître au niveau des mains, des poignets, des bras, des épaules, du cou ou du dos :

• engourdissement ou sensation de brûlure ou de picotement

• endolorissement, douleur ou sensibilité

• douleur, gonement ou pulsation

• raideur ou oppression

• froid ou faiblesse Si vous avez ces symptômes ou tout autre douleur et/ou inconfort récurrent ou persistant lié à l'utilisation de l'ordinateur, consultez immédiatement un médecin et informez le service de santé et sécurité de votre entreprise. La section suivante donne des conseils pour une utilisation plus confortable de l'ordinateur. Trouvez votre zone de confort Trouvez votre zone de confort en ajustant l'angle de vue du moniteur, en utilisant un repose-pied ou en surélevant votre position assise an d'obtenir un confort maximal. Respectez les conseils suivants :

• abstenez-vous de rester trop longtemps dans une position xe

• évitez de vous courber vers l'avant et / ou de vous pencher en arrière

• levez-vous et marchez régulièrement pour relâcher la pression sur les muscles de vos jambes Prenez soin de votre vision De longues heures de visualisation, le port de lunettes ou de lentilles inadaptées, lesreets, une lumière excessive, des écrans mal réglés, des polices très petites et des afchages avec un faible contraste peuvent fatiguer vos yeux. Les sections suivantes donnent des suggestions sur la façon de réduire la fatigue visuelle. Yeux

• Reposez vos yeux fréquemment.

• Accordez à vos yeux des pauses régulières en détournant le regard du moniteur et en vous concentrant sur un point éloigné.

• Clignez des yeux fréquemment pour les empêcher de se dessécher. Écran

• Maintenez votre écran propre.

• Maintenez votre tête à un niveau plus élevé que le bord supérieur de l'afchage pour que vos yeux pointent vers le bas lorsque vous regardez le milieu de l'écran.

• Réglez la luminosité de l'écran et / ou le contraste à un niveau confortable an d'améliorer la lisibilité du texte et la clarté des graphiques.

• Éliminez les reets et les réexions :

• en plaçant votre écran de telle sorte que les côtés soient face à la fenêtre ou à toute source de lumière

• en réduisant la lumière ambiante en utilisant des rideaux, des stores ou des volets

• en utilisant une lampe de bureau

• en changeant l'angle de vue de l'écran

• en utilisant un ltre antireet

• en utilisant un viseur d'afchage, par exemple un morceau de carton qui dépasse du bord supérieur avant de l'écran

• Évitez d'ajuster votre écran à un angle de vue anormal.

• Évitez de regarder des sources de lumière brillantes, par exemple une fenêtre ouverte, pendant des périodes prolongées. Développer de bonnes habitudes de travail Développez les habitudes de travail suivantes pour rendre votre utilisation de l'ordinateur plus relaxante et plus productive :

• Faites de courtes pauses régulièrement et souvent.

• Effectuez des exercices d'étirement.

• Respirez de l'air frais aussi souvent que possible.

Déballage Veuillez vérier que les éléments suivants sont présents lorsque vous déballez la boîte, et conservez les matériaux d'emballage au cas où vous devriez expédier ou transporter le moniteur à l'avenir. Moniteur LCD Guide de démarrage Câble DP (En option) Setup Guide CP7271K

Câble USB (En option) Câble HDMI (En option) Cordon d'alimentation secteur (CA) Ensemble casquette anti- éblouissementCP7271K Guide de l’utilisateur Français

• Pour une visualisation optimale, nous vous conseillons de regarder la face avant du moniteur, puis de régler le moniteur à l'angle le plus confortable pour vous.

• Tenez le socle pour empêcher le moniteur de tomber lorsque vous modiez son angle.

• Vous pouvez régler l'angle du moniteur de +35˚ à -5˚ uniquement depuis la position la plus élevée, et vous pouvez le faire pivoter de 360˚ depuis la gauche ou la droite. Vous pouvez également régler la hauteur du moniteur de +/- 180 mm. Réglage de la hauteur

Remarque : Veuillez régler la hauteur du moniteur après avoir appuyé sur la partie supérieure du moniteur. Inclinaison -5° 35°CP7271K Guide de l’utilisateur Français

Rotation 360°CP7271K Guide de l’utilisateur Français

Installation de la casquette anti-éblouissement du moniteur

1. Alignez les trous de vis sur le côté du moniteur.

2. Utilisez un tournevis ou une pièce de monnaie pour serrer la vis et xer la porte

3. Répétez le même processus pour xer la porte de l'autre côté.CP7271K Guide de l’utilisateur

4. Déposez le déecteur supérieur et xez-le sur la tête.

5. Installation de la casquette anti-éblouissement effectuée.

• Comment ouvrir la petite porte supérieure

1. Utilisez vos doigts pour pousser sous le couvercle.

2. Faites coulisser la petite porte jusqu'au bout comme indiqué dans la direction de

• Comment fermer la petite porte supérieure

1. Refaites coulisser la petite porte jusqu'au bout.

2. Appuyez pour verrouiller la porte.CP7271K Guide de l’utilisateur

Présentation du moniteur Commandes utilisateurs

Commandes externes 1 Bouton Power (Marche) Allume/éteint le moniteur. L’orange indique la mise sous tension. La lumière orange clignotante indique le mode veille/économie d'énergie 2 Touche de fonction

a. Appuyez pour afcher la Page principale. Appuyez à nouveau pour accéder à la fonction de raccourci 1. b. Lorsque le menu Fonction est actif, appuyez sur cette touche pour afcher les informations de base concernant votre moniteur et l'entrée de courant ou pour réinitialiser les paramètres de couleurs personnalisés à leurs valeurs par défaut. 3 Touche de fonction

a. Appuyez pour afcher la Page principale. Appuyez à nouveau pour accéder à la fonction de raccourci 2. b. Quand le Menu fonction est actif, appuyez sur ce bouton pour sélectionner le mode scénario ou le mode jeu. 4 Touche de fonction

a. Appuyez pour afcher la Page principale. Appuyez à nouveau pour accéder à la fonction de sélection de l'entrée. b. Quand le Menu fonction est actif, ce bouton permet de quitter l'OSD. 5 Touche de fonction

a. Appuyez pour afcher la Page principale. Appuyez à nouveau pour accéder à la fonction suivante dans le menu Fonction. b. L'unique bouton à bascule à l'arrière du panneau d'afchage fonctionne comme un joystick. Pour déplacer le curseur, il suft de basculer le bouton dans l'un quatre sens. Appuyez sur le bouton pour sélectionner l'option souhaitée.Le gris clair indique ce qui est disponible. Le gris foncé indique ce qui n'est pas disponible. Raccordement des câblesCP7271K Guide de l’utilisateur Français

Pour installer le moniteur sur votre système hôte, veuillez suivre les étapes ci- dessous :

1. Mettez votre ordinateur hors tension et débranchez le câble d'alimentation de

2. Raccordez le câble de signal à la prise d'entrée DP (en option) et /ou HDMI (en

option) du moniteur, et la prise de sortie DP (en option) et /ou HDMI (en option) de la carte graphique sur l'ordinateur.

3. Raccorder le câble USB (optionnel)

Raccordez le câble USB 3.0 au port pour une charge rapide. Raccordez le câble USB 3.0 au port.

4. Insérez le câble d'alimentation du moniteur dans la prise d'alimentation à l'arrière

5. Insérez les cordons d'alimentation de votre ordinateur et de votre moniteur dans

une prise électrique à proximité. USB USB

• La sortie audio concerne uniquement le modèle avec sortie audio. Veuillez consulter le manuel de l'utilisateur pour plus d'instructions.

• Chargement des appareils USB uniquement en mode CC activé.CP7271K Guide de l’utilisateur Français

Connexion de l'adaptateur et du cordon d'alimentation secteur (CA)

• Vériez d'abord pour vous assurer que le cordon d'alimentation que vous utilisez correspond au type correct requis pour votre région.

• Le moniteur possède une alimentation universelle qui permet le fonctionnement dans les régions avec une tension de 100/120 V CA ou de 220/240 V CA. Il n'y a aucun réglage à faire par l'utilisateur.

• Branchez une extrémité du cordon d'alimentation CA à l'adaptateur et reliez l'autre extrémité à une prise secteur.

• Pour les appareils utilisant du 120 V CA:

• Utilisez un ensemble de cordon agréé UL, un l de type SVT et une che de caractéristiques 10 A / 125 V.

• Pour les appareils utilisant du 220/240 V CA:

• Utilisez un ensemble de cordon constitué d'un cordon H05VV-F et d'une che de caractéristiques 10 A / 250 V. L'ensemble de cordon doit avoir les autorisations de sécurité appropriées pour le pays dans lequel le matériel est installé. Économie d´énergie Le moniteur est mis en mode d'économie d'énergie par le signal de commande du contrôleur d'afchage, comme indiqué par la LED d'alimentation clignotant de couleur orange. État Voyant LED ACTIVÉ Ambre Mode d'économie d'énergie Orange clignotant L'état d'économie d'énergie est maintenu jusqu'à ce qu'un signal de commande soit détecté ou que le clavier ou la souris soit activé. Le temps de récupération de l'état ARRÊT actif à l'état MARCHE est d'environ 3 secondes.CP7271K Guide de l’utilisateur Français

Display Data Channel (DDC) Pour faciliter l'installation, à partir du moment où votre système prend en charge le protocole DDC, l'écran est capable de plug-and-play. Le DDC est un protocole de communication via lequel le moniteur informe automatiquement le système hôte de ses capacités; par exemple les résolutions prises en charge et les fréquences correspondantes. Le moniteur prend en charge la norme DDC2B. Câble de signal d'afchage couleur à 20 broches N° BROCHE Description N° BROCHE Description 1 ML_Lane 0+ 2 GND (MASSE) 3 ML_Lane 0- 4 ML_Lane 1+ 5 GND (MASSE) 6 ML_Lane 1- 7 ML_Lane 2+ 8 GND (MASSE) 9 ML_Lane 2- 10 ML_Lane 3+ 11 GND (MASSE) 12 ML_Lane 3- 13 KONFIG1 14 CONFIG2 15 AUX CH+ 16 GND (MASSE) 17 AUX CH- 18 Hot Plug (branchement à chaud) 19 Return (Retour) 20 DP_PWRCP7271K Guide de l’utilisateur Français

Câble de signal d'afchage couleur à 19 broches N° BROCHE Description N° BROCHE Description 1 TMDS Data2+ 2 TMDS Data2 Shield (blindage) 3 TMDS Data2- 4 TMDS Data1+

TMDS Clock Shield (blindage) 12 TMDS Clock- 13 CEC 14 Réservé (NC sur l'appareil) 15 SCL 16 SDA

Hot Plug Detect (détection de branchement à chaud)CP7271K Guide de l’utilisateur Français

Tableau des fréquences standard MODE VESA MODE Résolution 1 VGA 640x480 60 Hz 2 SVGA 800x600 60 Hz 3 XGA 1024x768 60 Hz 4 SXGA 1280x1024 60 Hz 5 VESA 1280 x 720 60 Hz 6 WXGA 1280 x 800 60 Hz 7 WXGA+ 1680x1050 60 Hz 8 UXGA 1920x1080 60 Hz 9 UXGA* 2560x1440 60 Hz 10 UHD 3840x2160 60 Hz 11 UHD 3840x2160 100Hz 12 UHD 3840x2160 120Hz 13 UHD 3840x2160 144Hz Remarque : Les éléments 1,2,3,10 correspondent au tableau des fréquences standard. Les éléments 4,5,6,7,8,9 correspondent à la synchronisation générée pour la carte graphique du PC. Les éléments 11,12,13 correspondent uniquement à la synchronisation DP. L'élément 13 correspond à la synchronisation du surcadençage.CP7271K Guide de l’utilisateur Français

En utilisant le menu contextuel Remarque : Le contenu suivant est uniquement à titre de référence générale. Les caractéristiques réelles du produit peuvent varier. L'OSD (afchage à l'écran) peut être utilisé pour régler les paramètres de votre moniteur LCD. Appuyez sur la touche pour ouvrir l'OSD. Vous pouvez utiliser l'OSD pour régler la qualité de l'image, la position de l'OSD et les paramètres généraux. Pour les paramètres avancés, veuillez consulter la page suivante : Page principale Mode StandardPeak white (nits) Input HDMI Menu

1. Touche de raccourci 1

Modes, Brightness (Luminosité), Volume, Gamma, Contrast (Contraste), Blue Light (Lumière bleue), Over Drive

2. Touche de raccourci 2

Modes, Brightness (Luminosité), Contrast (Contraste), Volume, Gamma, Blue Light (Lumière bleue), Over Drive

3. Touche de raccourci 3

Touche de raccourci Interrupteur d'entrée

Raccourci 1 (par défaut : Modes) Pour choisir le mode scénario (Reading (Lecture), DarkRoom (pièce sombre), CAD/CAM), le prol personnalisé à utiliser, ou le mode scénario (User (Utilisateur), Standard, ECO, Graphics (Graphique), Movie (Film)) ReadingDarkroomCAD/CAM User MovieGraphics ECO StandardModes

Move Raccourci 2 (par défaut : Brightness (Luminosité)) Ouvrez le contrôle Brightness (Luminosité) et sélectionnez votre réglage de luminosité préféré. Lorsque vous avez terminé, appuyez sur le joystick pour quitter la page en cours et mémoriser. Brightness

AdjustCP7271K Guide de l’utilisateur Français

Touche de raccourci 3 (Sélection de l'entrée) Ouvrez le contrôle Input (Entrée) et sélectionnez HDMI1 (2.0) DP IN (entrée DP) ou Auto Source (Source auto). Lorsque vous avez terminé, appuyez sur le joystick pour quitter la page en cours et mémoriser. Input

HDMI Menu principal Appuyez sur la touche MENU pour ouvrir l'OSD. Basculez le joystick vers le haut ou vers le bas pour sélectionner Picture (Image) dans l'OSD. Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder. Basculez le joystick vers la gauche ou vers la droite pour ajuster les échelles mobiles. Touche de raccourci Informations

Afche les informations du moniteur et la fonction Réinitaliser contrôle. Touche de raccourci Modes

Pour changer le menu Touche de raccourci Modes. Touche de raccourci Quitter

pour quitter la page actuelle et sauvegarder. Picture (Image) Mode - Standard

• Brightness (Luminosité) : Ajustez la luminosité de 20 à 400. Remarque : Règle l'équilibre entre les tons clairs et sombres.

• Contrast (Contraste) : Ajustez le contraste de 0 à 100. Remarque : Dénit le degré de différence entre les zones claires et sombres.

• Blue Light (Lumière bleue) : Filtre la lumière bleue pour protéger vos yeux en réglant la quantité de lumière bleue afchée -- Off (Désactivé), 80 %, 70 %, 60 % ou 50 %. Remarque : Les valeurs supérieures permettent de faire passer plus de lumière bleue. Pour la meilleure protection, sélectionnez une valeur inférieure. Lorsque « Blue Light » (Lumière bleue) est activée, Luminosité et Contraste afchent chaque niveau de valeur de « Blue Light » (Lumière bleue).

• Dark Boost (Renforcement des zones sombres) : Ajustez le renforcement des zones sombres de désactivé au niveau 3. Accentue les ombres en augmentant la luminosité sans changer les tons plus clairs. Remarque : Si l'image est très claire ou comporte peu d'ombre. Remarque : Si l'image est très claire ou comporte peu de zones d'ombre, ajuster ce paramètre risque de ne pas entraîner de changements visibles à l'image.

• Backlight Response (Réponse au rétroéclairage) : Fonction nVIDIA. Dénit le temps de réponse de base au rétroéclairage variable

• SDR Variable Backlight (Rétroéclairage variable SDR) :CP7271K Guide de l’utilisateur Français

Fonction nVIDIA. Dénit le mode de rétroéclairage utilisé en mode SDR

• Auto Brightness (Luminosité automatique) : Fonction nVIDIA. Contrôle de la luminance maximale de l'écran (contrôle automatique de la luminosité) Off (Désactivé) : Utilise une valeur xe. On (Activé) : Utilise une valeur automatique pilotée par le capteur de luminosité. Le réglage par défaut est : Activé

• Auto Black Level (Niveau auto de noir) : Fonction nVIDIA. Contrôle de la luminance minimale de l'écran (contrôle automatique du niveau de noir) Off (Désactivé) : Utilise une valeur xe. On (Activé) : Utilise une valeur automatique pilotée par le capteur de luminosité. Le réglage par défaut est : ArrêtCP7271K Guide de l’utilisateur Français

• Relative Gamma (Gamma relatif) : Fonction nVIDIA. Activée uniquement en mode SDR.

• SDR Colors sRGB (sRGB couleurs SDR) : Fonction nVIDIA Activée uniquement en mode SDR. Off (Désactivé) : Désactive l'espace de couleur sRGB ON (ACTIVÉ) : Active l'espace de couleur sRGB Les systèmes d'exploitation Windows requièrent sRGB. (activé) Les systèmes d'exploitation Mac requièrent le mode Large gamme (désactivé)

• DP YCbCr sRGB (sRGB YCbCr DP) : Fonction nVIDIA Sélection de courbe Gamma pour les formats YCbCr sur l'entrée DP en mode SDR ; méthodes get/set (retourne 0 ou 1): Si cette fonction est activée (par défaut), l'entrée DP utilise le gamma sRGB pour afcher les entrées YCbCr. Si cette fonction est désactivée, l'entrée DP utilise le gamma BT1886 pour afcher les entrées YCbCR. Le réglage par défaut est : VRAI

• HDMI YCbCr sRGB : Fonction nVIDIA Sélection de courbe Gamma pour les formats YCbCr sur l'entrée HDMI en mode SDR ; méthodes get/set (retourne 0 ou 1): Si cette fonction est activée, l'entrée HDMI utilise le gamma sRGB pour afcher les entrées YCbCr. Si cette fonction est désactivée (par défaut), l'entrée HDMI utilise le gamma BT1886 pour afcher les entrées YCbCR. Le réglage par défaut est : FAUX

• Color temperature (Température de couleurs) : Vous pouvez choisir la température de couleurs parmi Warm (Chaud), Normal, Cool (Froid), Bluelight (Lumière bleue)

Warm (Chaud) : Augmente la température de couleurs. L'écran apparaît plus chaud avec une teinte rouge/jaune. Il s'agit du mode prédéni par défaut. Normal : Charge les paramètres de couleur normaux du moniteur. Cool (Froid) : Diminue la température de couleurs. L'écran apparaît plus froid avec une teinte bleue. Bluelight (Lumière bleue) : Diminue le niveau de lumière bleue émise depuis l'écran pour rendre la visualisation plus confortable pour vos yeux. User (Utilisateur) : Vous permet de régler manuellement les paramètres des couleurs.

• Modes : Ouvre le menu Touche de raccourci Modes. Pour obtenir des règles détaillées, veuillez consulter Modes Spec.CP7271K Guide de l’utilisateur Français

Move User (Utilisateur) : Applique une combinaison de paramètres d'image dénis par les utilisateurs. Standard : Pour l’application PC de base (Réglage par défaut). ECO : Permet des économies d'électricité avec une faible consommation énergétique en fournissant une luminosité minimale pour tous les programmes en cours d'exécution. Graphics (Graphique) : Pour une meilleure représentation de la correspondance des couleurs avec les graphismes. Movie (Film) : Pour une meilleure représentation de la correspondance des couleurs avec les lms. Audio Mode - Standard0VolumeAudioEnter Move OSD SystemPictureColorPertormance

• Volume : Permet de régler le volume.

• Mute (Muet) : Bascule le son du moniteur entre actif et coupé. Le réglage par défaut est désactivé. Performance (Performances) Mode - StandardOver DriveNormal Aim point Over Clock Max Refresh Apply & RebootPertormanceAudio OSD SystemPictureColor Enter Move

• Over Drive : Sélectionnez Off (Désactivé), Normal ou Extreme (Extrême).

• Over Clock (Surcadençage) : Options de contrôle du surcadençage de la fréquence

Enable (Activé): La valeur par défaut est « Off » (Désactivé) Max Refresh (Rafraîchissement max): Fréquence V pouvant être sélectionnée : 144 Hz Apply & Reboot (Appliquer et redémarrer)

• Aim point (Point de visée) : Indique un point de visée à l'écran pour les jeux de tir.CP7271K Guide de l’utilisateur Français

• Language (Langue) : Dénir la langue du menu OSD.

• OSD timeout (Temporisation OSD) : Ajuster le délai avant de quitter le menu OSD.

• Transparency (Transparence) : Sélectionne la transparence lors de l'utilisation du mode jeu. La transparence peut être de 0 % (désactivée), 20 %, 40 %, 60 % ou 80 %.

• Refresh rate num (N tx rafraîcht) : Afche le taux de rafraîchissement courant de la dalle à l'écran. Remarque : Si FreeSync est réglé sur « On » (Activé), vous pouvez visualiser les changements de Fréquence V dans l'OSD.

• OSD Lock (Verrouillage OSD) : Pour choisir d'activer/désactiver le verrouillage OSD. Remarque : OSD Locked (OSD verrouillé) :

Passez le verrouillage OSD sur « On » (Activé) par l'option OSD et appuyez sur « Enter » (Entrée) pour exécuter la fonction Verrouillage de toutes les touches.

Le message « OSD Locked » (OSD verrouillé) s'afche au milieu de l'écran.

Les voyants LED passent du bleu clair à l'orange clair.

Appuyez sur n'importe quelle touche à l'écran pour afcher le message « OSD Locked » (OSD verrouillé). OSD Unlocked (OSD déverrouillé) :

En condition d'afchage normal, appuyez sur la « Navi Key » (touche Navi) au milieu de l'écran pendant plus de 3 secondes pour déclencher « OSD Unlock » (Déverrouillage OSD).

Le message « OSD Unlock » (Déverrouillage OSD) s'afche au milieu de l'écran.

• Input (Entrée) : Sélectionnez la source parmi HDMI et DP.

• Wide Mode (Mode large) : Vous pouvez sélectionner l'aspect de l'écran que vous utilisez. Les choix sont Aspect et 1:1.

• Hotkey Assigment (Affectation des raccourcis) : Sélectionnez la fonction de la toucheCP7271K Guide de l’utilisateur Français

de raccourci 1 (Modes, Brightness (Luminosité), Contrast (Contraste), Blue Light (Lumière bleue), Volume, Over Drive (Accéléré), Relative Gamma (Gamma relatif)), et de raccourci 2 (Modes, Brightness (Luminosité), Contrast (Contraste), Blue Light (Lumière bleue), Volume, Over Drive (Accéléré), Relative Gamma (Gamma relatif)). Touche de raccourci 1 et Touche de raccourci 2 ne peuvent pas répéter la même fonction.

• Deep Sleep (Veille profonde) : Fonction nVIDIA. Si la Veille profonde est activée et en l'absence de signal, le moniteur passe en mode veille après 15 minutes, Si la Veille profonde est désactivée et en l'absence de signal, le moniteur ne passe pas en mode veille.

• Mode Quick start (Démarrage rapide) : Sélectionnez Off (désactiver) ou On (activer). Activez pour accélérer la vitesse d'amorçage. Save Setting to… (Enregistrer Réglage vers...) (mode Utilisateur uniquement) Mode - User Mode: Darkroom Mode: CAD/CAM Save seng to... Mode: Reading Enter Move System Pertormance Audio Picture Color OSD

• Appuyez sur la touche MENU pour ouvrir l'OSD.

• Basculez le joystick vers le haut ou vers le bas pour sélectionner « Save Setting to… » (Enregistrer Réglage vers...) dans l'OSD. Puis basculez vers la droite pour naviguer jusqu'à l'élément que vous souhaitez régler et appuyez sur le joystick pour y accéder.

• Save Setting to Game mode (Enregistrer Réglage vers mode Jeu) : Trois prols dénis par l'utilisateur sont disponibles. Une fois que vous avez décidé quels réglages vous conviennent, enregistrez-les et le système pourra rappeler les réglages ultérieurement quand vous activerez le mode jeu.

• Utilisez un PC avec au moins 16 Go de mémoire et un processeur « décent » (i5 ou i7 > 3 GHz)

• Installez Windows 10 64 bits Les autres versions de Windows ne sont pas prises en charge par le pilote HDR fourni !

• Installez une carte graphique NVIDIA Pascal. GTX1080 recommandée. GTX1070 minimum.

• Dans le menu OSD, passez « overclock » (surcadençage) à 144Hz, puis redémarrez le moniteur.

• Vérier d'abord que la résolution est 3480 x 2160 à 144 Hz , le format de couleur de sortie est Ycbcr4:2:2 , Chemin de couleur de sortie : 10 bits

• Sélectionner le bouton « HDR » du système d'exploitation du PC pour l'activer.CP7271K Guide de l’utilisateur Français

Guide de dépannage Avant d'envoyer votre moniteur LCD en réparation, veuillez consulter la liste de dépannage ci-dessous pour voir si vous pouvez auto-diagnostiquer le problème. Mode HDMI/DP (optionnel) Problème État LED Solution Aucun image visible Ambre En utilisant le menu OSD, ajustez la luminosité et le contraste au maximum ou restaurez leur réglage par défaut. Arrêt Vériez l'interrupteur d'alimentation. Vériez si le cordon d'alimentation est correctement raccordé au moniteur. Orange clignotant Vériez si le câble de signal vidéo est correctement raccordé à l'arrière du moniteur. Vériez si le système informatique est allumé et en mode économie d'énergie / veille. Remarque : Les moniteurs Acer sont conçus pour l'afchage vidéo et visuel d'informations obtenues à partir d'appareils électroniques. Conformité aux normes 217186 60950-1
